UUDEN YLIOPPILASKUNNAN TILAUUDISTUS TAMPEREEN PIENTEOLLISUUSTALOSSA MUURIT MURTUU!

Transkriptio

1 UUDEN YLIOPPILASKUNNAN TILAUUDISTUS TAMPEREEN PIENTEOLLISUUSTALOSSA

2 NÄKYMÄ ERILLISESTÄ TOIMITILASTA LÄHTÖTILANNE JA TAVOITTEET UUSI AKTIIVISEMPI TILAKOKONAISUUS Karpek Oy:n omistamat tilat Tampereen Pienteollisuustalossa sijaitsevat keskeisellä paikalla kasvavan asemanseudun kupeessa. Näkymät avautuvat tilasta itään laajentuvalle Tampere-talolle ja etelästä Tampereen yliopiston keskustan kampukselle. Sijaintinsa puolesta kiinteistön arvo tulee nousemaan seudun rakentuessa, joten vanhentunut tilajärjestelmä kaipaa päivitystä palvellakseen tulevaisuuden dynaamisempaa työntekoa. Korjaussuunnitelman tavoitteena on tilankäytön tehostamisen ohella luoda terveellistä ja esteetöntä monitilaympäristöä. Tämänhetkinen tilajärjestely muodostaa suurehkoja suljettuja työhuoneita ulkokuorelle, omintakeisen muuratun ytimen ympärille. Kaareva lasitiiliseinä on hallitseva elementti astuessa sisään tilaan ja se kätkee taakseen neuvotteluhuoneen. Tiilielementit luovat tilalle persoonallisuutta ja ne ovat suunnitelman pääosassa tuomassa teollisuuskaupunkimaista ajan kerrostumaa. Suljetut työhuoneet pidättävät luonnonvalon tilan ytimestä, joten sijoittamalla liikuteltavin seinäkkein tai lasiseinin rajattuja monitilaympäristöjä ja neuvotteluhuoneita ulkoseinille, mahdollistetaan valon läpäisy kaikkialle tilaan. Tilankäyttöä voidaan tehostaa huomattavasti uusilla sisäänkäynneillä, jotka myös edesauttavat tilojen ulosvuokrausta. TREY:n käyttäessä suurinta osaa pinta-alasta muodostuvat julkiset tilat vastaanoton välittömään läheisyyteen ja työtilat asettuvat yhteistilojen ympärille. Sektorit jakautuvat avoimiin työtiloihin, jolloin yhden sektorin pöytäkokonaisuus määräytyy sektorin koon mukaan. Lasirakenteiset neuvottelutilat asettuvat rakennuksen eteläsivulle. Tilan pääneuvotteluhuone, jossa myös varaus TTYY:n kiviselle neuvottelupöydälle, sijaitsee suoraan sisäänkäynnin ja keittiön läheisyydessä. Näin vierailijat saadaan jouhevasti tilaan ja tapaamisen jälkeen on mahdollista järjestää tarjoilut taukotilassa. Tilan koilliskulma on toteutettavissa täysin itsenäisenä toimitilana kun se varustellaan omalla uudella sisäänkäynnillä, minikeittiöllä ja wc-tilalla. Tila on myös suljettavissa kokonaan kevyin rakentein porrashuoneen sisäänkäynnin eteistiloista.

3 17 m² 10 m² VASTAANOTTO 15 m² TLO TLO 44 m² TLO HOT SPOT/SEMINAARITILA 89 m² LT SIIV. 3 m² TLO ATK/ TEKN. VAR. 2 m² MINIKEITTIÖ WC VAR. VAR. AKU 13 m² PURKU 1 : 400 LASITIILI TLO ETEISTILAT 10 m² LT 44 m² KOROKE +100 INVA-WC 4 m² TAUKOTILA/ 20 m² WC 6 m² LT MU LT MU KEITTIÖ 15 m² MERKINNÄT: MU MU VETÄYTYMISVYÖHYKE 56 m² AKU AKU SEINÄPUHELINKOPIT LS PESÄ +250 SIIRRETTÄVÄ VANHA OVI PURETTAVA VANHA VESIKALUSTE 48 m² TJ+LIO TJ+LIO TJ+LIO 8 m² 22 m² 14 m² 2 MU LT VANHA SEINÄ VANHA TIILISEINÄ SIIRRETTY LASITIILISEINÄ LS UUSI LASISEINÄ AKU AVOIN AKUSTIIKKASEINÄKE TLO TJ+LIO TERÄSLASIOVI TILANJAKAJA+LIUKUOVET TILAMUUTOKSET 1 : 100 / TREY + 1 VUOKRALAINEN

4 NÄKYMÄ KEITTIÖÖN UUSI JOUSTAVAMPI TOIMINTAYMPÄRISTÖ Sijainti Tampereen yliopiston keskustan kampuksen välittömässä läheisyydessä mahdollistaa ylioppilaskunnan aktiivisen läsnäolon opiskelijoiden keskuudessa. Yliopistojen yhdistyttyä ylioppilaskunnalla on tärkeä rooli poikkitieteellisyyden edistämisessä. teräslasioven läpi. Sisään astuessa tilan keskiössä on vanhan lasitiiliseinän ympärille muodostuva opiskelijoille avoin Hot Spot/seminaaritila, joka tarjoaa mahdollisuuden järjestää suurempiakin tilaisuuksia ylioppilaskunnan uudessa toimintaympäristössä. Uusissa tiloissa opiskelijoille avataan uusi sisäänkäynti käytävän päätyyn, jolloin saavuttaessa nurkan takaa TREY:n visuaalinen materiaali ja vastaanottotiski on helposti havaittavissa Tiloissa työskentelevien henkilöiden sisäänkäynti tapahtuu poistumisportaan läpi, josta näkymä aukeaa lasiovien läpi aina keskustan kampukselle. Sektoreiden työtilat erotetaan semi- naaritilasta vetäytymisvyöhykkeellä, joka toimii myös puskurina julkisen ja yksityisen tilan välillä. Vetäytymisvyöhykkeen päässä korotettu pesä tarjoaa näkymät Tampere-talolle. Rakennuksen kaakkoiskulma on mahdollista erottaa omaksi toimitilakseen, jolloin 14 m² neuvotteluhuone toimii työhuoneena. Katkaisemalla vetäytymisvyöhyke ja eteistilan viereinen vetäytymistila lasiovella voidaan toimitilat jakaa edelleen itsenäisimmiksi.

5 TOIMITILA1 / TREY 235 m² TSTO + 2 m² VAR 22 KIINTEÄÄ TYÖPISTETTÄ 17 m² 10 m² TOIMITILA2 6 TSTO + VAR 7 KIINTEÄÄ TYÖPISTETTÄ VASTAANOTTO 15 m² SK TOIMITILA 2 44 m² SK OPISKELIJAT SK T.TILA 1&3 HOT SPOT/SEMINAARITILA 89 m² SIIV. 3 m² ATK/ TEKN. VAR. 2 m² MINIKEITTIÖ WC VAR. VAR. 13 m² LASITIILI KOROKE +100 VETÄYTYMISVYÖHYKE 56 m² INVA-WC 4 m² TAUKOTILA/ 20 m² SIIRTOLASISEINÄ WC 6 m² SIIRTOLASISEINÄ TOIMITILA 1 JA 3 ETEISTILAT 10 m² KEITTIÖ 15 m² 44 m² SAAVUTETTAVUUS: JULKINEN PESÄ +250 PUOLIJULKINEN / SEKTORIT 48 m² 8 m² 22 m² 14 m² 2 JULKINEN TYÖNTEKIJÄT MONITILAYMPÄRISTÖ TILAJAKO 1 : 100 / 3 TOIMITILAA TOIMITILA3 94 m² TSTO + VAR 13 KIINTEÄÄ TYÖPISTETTÄ YKSITYINEN

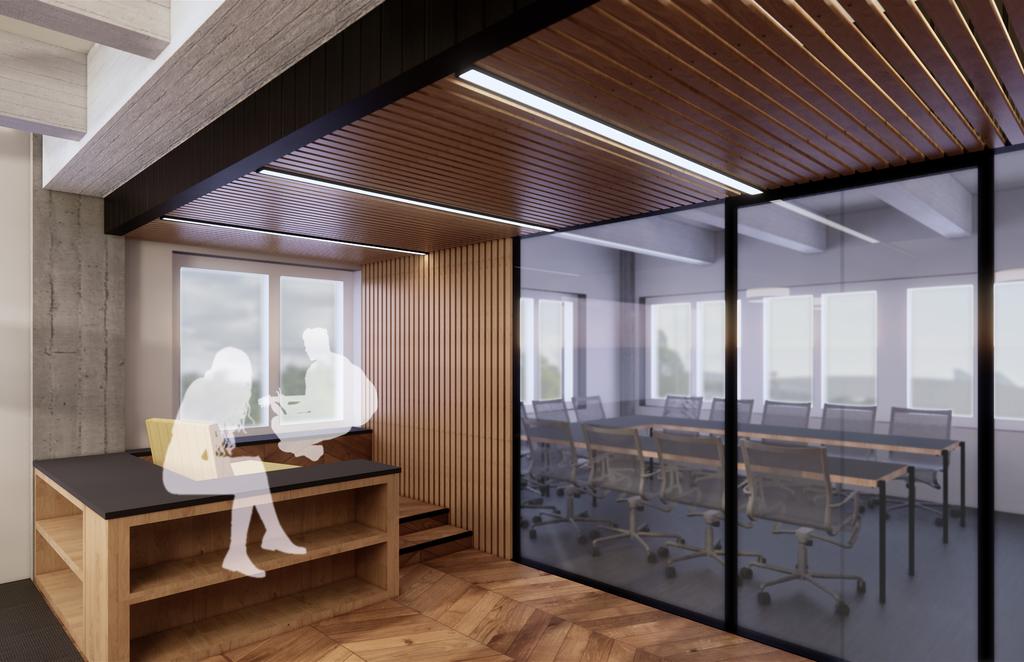

6 NÄKYMÄ HOTSPOT/SEMINAARITILASTA 500 KOOLAUS + KAARELLE TAIVUTETUT RIMAT 100 UUSI AVOIMEMPI YLIOPPILASKUNTA Kaareva lasitiiliseinä on yksi tilan tämän hetken hallitsevimpia elementtejä ja suunnitelmassa se muodostaa keskiön opiskelijoille avoimelle Hot Spotille. Lasitiiliseinän yläosa puretaan ja alaosa toimii osana istuinryhmän runkoa. Purettuja tiiliä uusiokäytetään detaljiosina mm. muurattuun punatiiliseinään liittyvissä rakenteissa. Lasitiiliseinään liittyvä istuin-pöytä-yhdistelmä toteutetaan puurakenteisena jättäen vapaata, valaistavaa tilaa lasitiilen ja puurakenteen väliin. Kaaren sisäosa korotetaan asennuslattialla toisaalta tekniikka-asennuksia varten ja toisaalta rajaamaan lavaa puskuri-/vetäytymisvyöhykkeestä ja edelleen ulkoseinällä sijaitsevasta työtilasta. Keskiön ollessa seminaarikäytössä on työtila erotettavissa akustoivien seinäkkeiden välistä liukuovin. Työntekijoiden sisäinen liikenne voi näin ollen tapahtua tilan reunoilta keskeyttämättä käynnissä olevaa tilaisuutta. Kalusteita siirtämällä seminaaritilanne palautuu takaisin Hot Spot muotoonsa, jolloin ylimääräisille kalusteille ei tarvita erillistä varastotilaa. Vastaanottotiskin jatke voi toimia seminaaritilaisuuksissa tarjoilulinjastona ja normaalitilanteessa opiskelijoita palvelevaan tiedotteiden ja lomakkeiden täyttöön soveltuvana tasona. KOOLAUS + KAARELLE TAIVUTETUT RIMAT PISTORASIOIDEN ASENNUKSET PYSTYKOOLAUKSEN VIERELLÄ ASENNUSTILA RISTIINKOOLAUKSESSA 100x50 mm PYSTYKOOLAUS LASITIILISEINÄN PYSTYSAUMAN KANSSA SAMASSA LINJASSA ASENNUSTILA LASITIILISEINÄ PURETAAN h=1000mm PURETUT TIILET UUSIOKÄYTETÄÄN MUISSA TILAOSISSA LASITIILISEINÄ VALAISTAAN ALHAALTA LED -VALOIN VÄLIPOHJARAKENNE SEMINAARITILAN KALUSTE 1 : 15

7 SEMINAARITILA SEMINAARITILA 30 HLÖ 30 HLÖ VALKOKANKAAN KOTELO PALKKIEN VÄLISSÄ VALKOKANKAAN KOTELO PALKKIEN VÄLISSÄ KOROKE / ASENNUSLATTIA +100 KOROKE / ASENNUSLATTIA +100 TARJOILUPÖYTÄ TARJOILUPÖYTÄ VIERAS VIERAS TERÄSTOLPPA+ KOUKUT TERÄSTOLPPA+ KOUKUT VIERAS VIERAS TERÄSTOLPPA+ KOUKUT TERÄSTOLPPA+ LIIKENNE SEMINAARIN OLLESSA KOUKUT KÄYNNISSÄ LIIKENNE SEMINAARIN OLLESSA KÄYNNISSÄ SIIVOUS SIIVOUS INVA-WC INVA-WC TAUKOTILA/ TAUKOTILA/ SIIRTOLASISEINÄ SIIRTOLASISEINÄ HOT SPOT HOT SPOT 30 HLÖ 30 HLÖ VALKOKANGAS VALKOKANGAS KOROKE +100 HOTSPOT 1 : 100 KOROKE +100 TIEDOTTEET TIEDOTTEET SIIV. SIIV. INVA-WC INVA-WC TAUKOTILA/ TAUKOTILA/ PUSKURIVYÖHYKE TYÖ- JA SEMINAARITILAN VÄLILLÄ PUSKURIVYÖHYKE TYÖ- JA SEMINAARITILAN VÄLILLÄ AKUSTISET SEINÄKKEET AKUSTISET SEINÄKKEET SEMINAARITILA 1 : 50

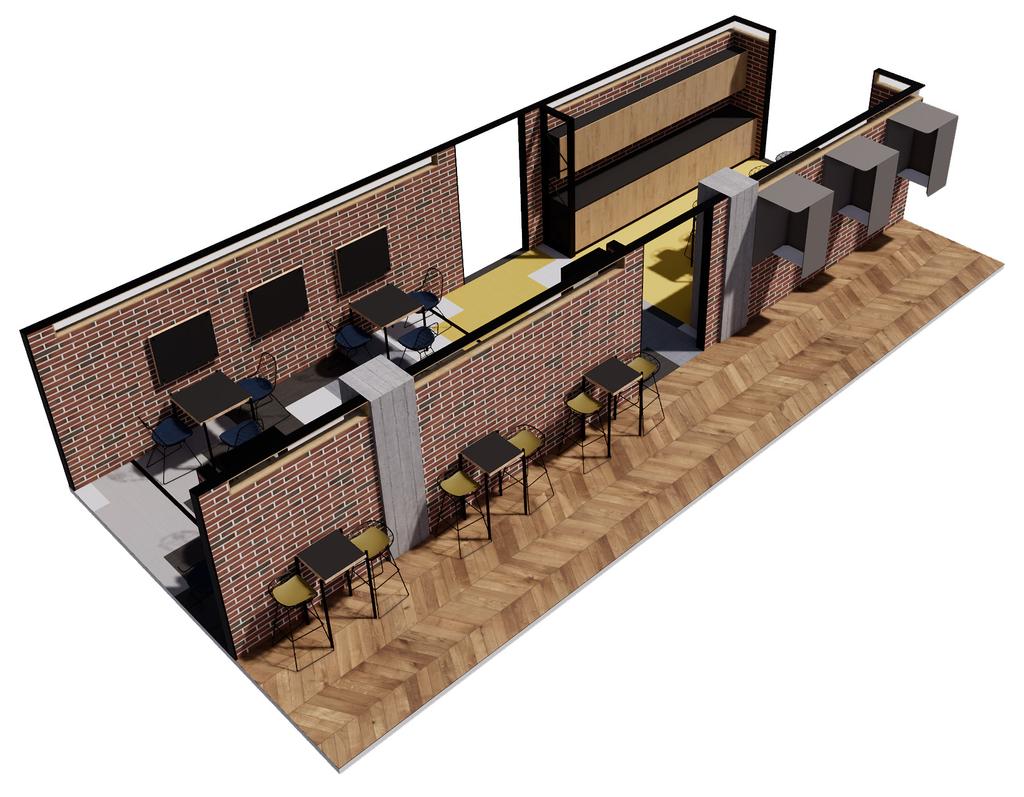

8 AKSONOMETRIA YHTEISTILOISTA UUSI ESTEETÖN YLIOPPILASKUNTA Toinen muurattu luonnetta ja materiaalin tuntua tilaan luova elementti on punatiilinen rakennelma tilan ytimessä. Tätä ytimen tunnetta korostamalla muuratut seinät luovat tärkeimmän elementin tilauudistukselle. Vanhat WC-tilat laajennetaan vanhaan tiilimuuriin ja järjestetään uudelleen. WC-pöntöt ja käsipesualtaiden lyhyet siirtymät toteutetaan ns. tekniikkaseinän sisässä ja yksi uusi pönttö lisätään sukupuolineutraaliin kokonaisuuteen. Välitilan käsienpesualtaille viemäröinti saadaan, joko vastaavassa tekniikkaseinässä tai asennuslattiassa, sillä WC-tilojen laajennus mahdollistaa esteettömän WC:n toteutuksen toimitilojen julkisemmalle puolelle. Muurattujen seinien väliin jäävät yhteistilat, joista toinen on rajattavissa lasisin siirtoseinin eri käyttötarkoituksiin. Tilan kalustus toteutetaan pöydin, joita on mahdollista yhdistää välikappaleilla suuremmaksi kokonaisuudeksi. Välikappaleiden säilytys tapahtuu ripustettuna muuratulla seinällä, jolloin kalustuksen muuttaminen on vaivatonta. Toisella puolella keskikäytävää sijaitsee toimitilan pääkeittiö, jonka toteutus vaatii uuden viemärilinjan luomista. Keittiö on pyritty sijoittamaan niin, että mahdollisimman monet kohtaamiset tiimien välillä olisivat mahdollisia ja näin edistäisi yhteistyötä ja spontaaneja toimintoja. Ytimen ympärille on pyritty luomaan mahdollisiman monimuotoisia taukoja työtiloja palvelemaan erilaisia tehtäviä. Taukotilassa on varattu paikkoja niin pienemmässä kuin suuremmassakin ryhmässä istuskeluun. Keittössä baaripöytä ja jakkarat mahdollistavat pikaisen keskustelun kahvin tippuessa ja käytävän puolella on rauhallisempia pisteitä itsenäiseen työskentelyyn tai puheluun vastaamiseen.

9 LASITIILI TOIMITILA 1 JA 3 SISÄÄNKÄYNTI JA ETEISTILAT TILOJEN SULKUOPTIO INVA-WC WC COFFEE AND GO SEINÄPUHELINKOPIT KALUSTUS 1 : 100 / AAMUPALAVERI KALUSTUS 1 : 100 / KALUSTUS 1 : 100 / TAUKOTILA ALAKATTO h=2300 TULOILMA RUNKOLINJA 200x350 mm OLEVA PALKISTO h= mm AK IV-RUNKOKANAVAT 200x350 mm TJ+LIO AK OLEVA PALKISTO h= mm AK SEINÄ- PUHELIKOPPI

10 ALAKATTO h=2300 TULOILMA RUNKOLINJA 200x350 mm OLEVA PALKISTO h= mm AK IV-RUNKOKANAVAT 200x350 mm TJ+LIO AK OLEVA PALKISTO h= mm AK SEINÄ- PUHELIKOPPI KÄYTÄVÄ KEITTIÖ KÄYTÄVÄ A A B B POISTOILMA RUNKOLINJA 200x350 mm LEIKKAUS A-A 1 : 50 LEIKKAUS B-B 1 : 50 IV-RUNKOLINJAT 1 : 200 UUSI TERVEELLISEMPI YLIOPPILASKUNTA Lähtömateriaalin perusteella tilan sisäilmanlaatua on mahdollista parantaa ilman suureempaa saneerausta. Valtava tuloilmakanava kulkee tavarahissin viereisestä kuilussa, josta runkolinja pääsee käytävän kautta tiloihin. Poistoilma sijaitsee siivouskomeron viereissä kuilussa. Alakattoalueet on sijoiteltu työtilojen vierelle, jolloin ilmanvaihdon runkolinja voi alittaa kantavan palkiston ja saavuttaa työtilat palkkien välissä pienemmin kanavin (Leikkaus A-A). Primääripalkiston ja alakattorakenteen väliin jäävä tila mahdollistaa helposti 200 x 350 mm runkokanavan, joka vastaa poikkileikkaukseltaan Ø300mm kanavaa.

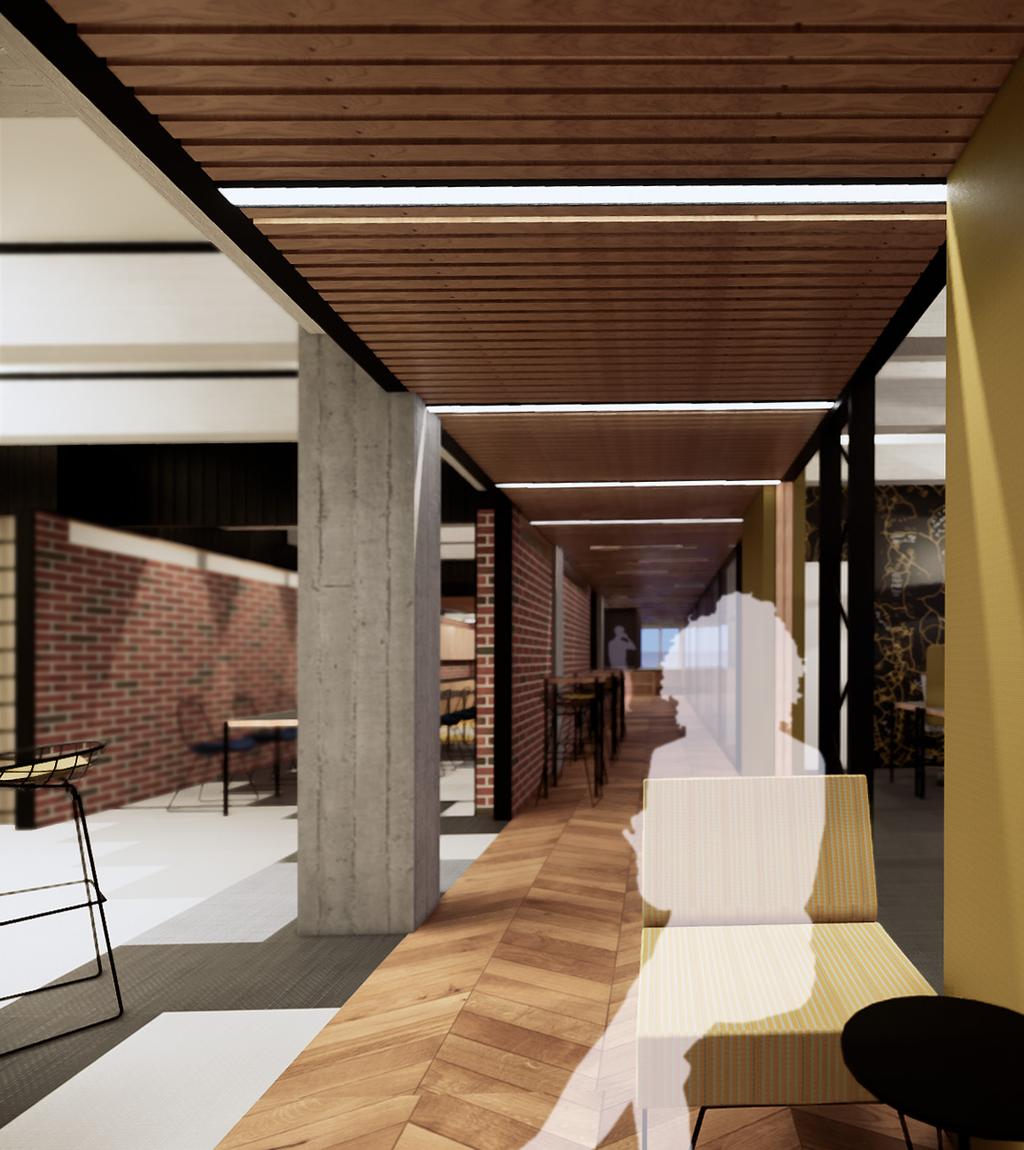

11 UUDEN YLIOPPILASKUNNAN TUNTU Rakennuksen kantava rakenne, pilarit ja primääri- sekä sekudääripalkit, luovat tilan leimallisen tilantunnun. Palkisto on jätetty auki mahdollisimman suurelta alueelta ja valaistus on suunniteltu korostamaan sitä. Kantavan rakenteen ohella muuratut puna- ja lasitiilirakenteet luovat tilalle sen teollisen luonteen. Tilojen uusi ilme muodostuu yhdistämällä ajattomia materiaaleja TREY:n brändiväritykseen. Brändikuvaa edustava väritys tuodaan esiin kevyissä rakenteissa ja tekstiileissä ja ajattomia materiaaleja, kuten puuta ja tiiltä, käytetään kiinteämmissä tilaosissa. Näin tila on aina käyttäjänsä näköinen pienillä muutoksilla. IV-runkolinjan peittävä alakattojärjejestelmä luo omaa, uudenlaista tunnelmaa tilaan. Alakattolinjat on pyritty sijoittamaan niin, että ilmanvaihtoa voidaan parantaa helposti ja toisaalta muodostamaan rajapintoja avointen tilojen välille yhdessä vaihtuvan lattiapintamateriaalin kanssa. Vetäytymisvyöhyke on tärkeä linja ilmanvaihdolle, tilarajan luojana ja sisäiselle liikenteelle. Sen luonne puisena, pehmeänä elementtinä on tarkoitettu edesauttavan vetäytymiseen vaadittavaa mielentilaa.

12
