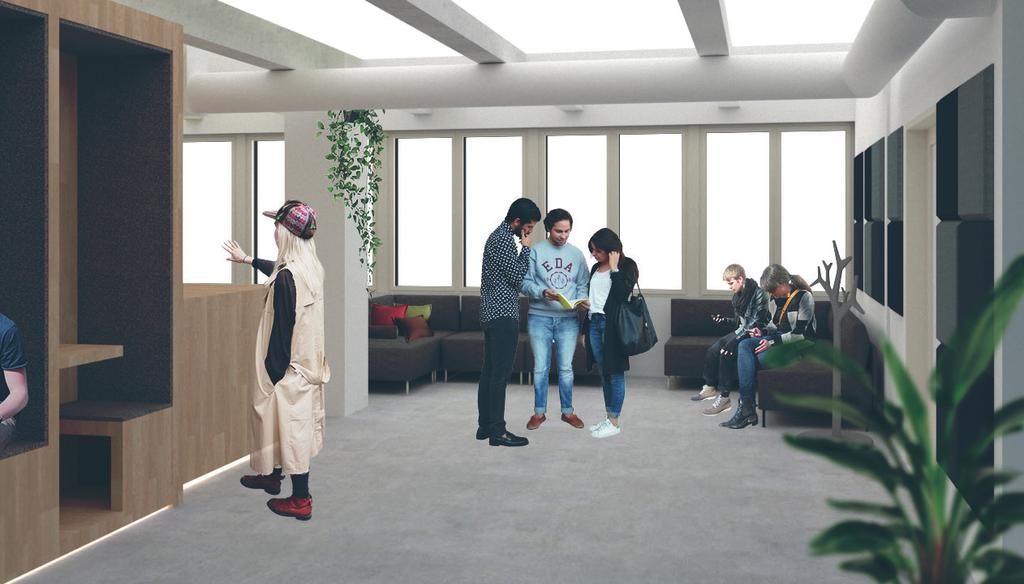

HEMMA PIENTEOLLISUUSTALON TOIMITILOJEN IDEAKILPAILU NÄKYMÄ PÄÄSISÄÄNKÄYNNIN AULATILASTA

Koko: px

Aloita esitys sivulta:

Download "HEMMA PIENTEOLLISUUSTALON TOIMITILOJEN IDEAKILPAILU NÄKYMÄ PÄÄSISÄÄNKÄYNNIN AULATILASTA"

Jarno Koskinen
4 vuotta sitten
Katselukertoja:

1 Kotona on usein monia lempipaikkoja, joihin käpertyä kirjan tai läppärin kanssa kuuma kahvimuki kädessä. Se sijaitsee ehkä ikkunan ääressä, josta välillä voi kurkkia alapuolella viilettävien kiirettä, tai ehkä keittiön pöytä, jonka päällä on juuri sopivan kirkas lamppu 8 pt nuhjuiselle fontille. Toimistotyö on usein liikkumista ja etätöitä, mutta toisinaan päämääränä on myös konttori. Siellä työskentelyn yksi parhaimmista puolista on toivottavasti työkaverit, mutta ehkä heitäkin näkisi mieluummin jossain muualla, kuin sirisevien loisteputkien alla. on toimisto, jossa on luontevaa kulkea pyjamahousuissa, innovoida juuri kokkaamasi tofuwokin äärellä tai työskennellä itsekseen täydessä rauhassa työkaverin kiikuttaessa kuumaa kaakaota piristykseksi. JAETTAVUUS: Yksi vai kaksi toimijaa? Tilat on jaettavissa kahdelle toimijalle usealla eri tavalla riippuen toimijoiden henkilömääristä ja tilatarpeista. MUUNNELTAVUUS: Tiloille on annettu suuntaa antavat nimet ohjaamaan optimaalisinta käyttöä, mutta kukapa kieltäisi yhdistämästä kolmea kokoushuonetta joogatilaksi tai toimistoboksien työhuoneet pieneksi avokonttoriksi. LUONNONVALO: Tilat on jaoteltu niin, että joka huoneesta ja välitilasta olisi kokoustiloja lukuunottamatta jonkinlainen yhteys luonnosvaloon. Eniten haaveilua ja pohtimista vaativat toiminnot ovat päässeet kunniapaikalle ikkunoiden viereen, sillä aamukahvi kädessä ja läppäri edessä Kalevantien tai yliopistonkadun vilinää tuijotellen syntyy taatusti parhaimmat ideat. NÄKYMÄ PÄÄSISÄÄNKÄYNNIN AULATILASTA

2 LÄHTÖTILANNE toimitiloissa on pimeä ja käytävämäinen. omia työhuoneita on paljon ja sijainnillaan ne estää luonnonvalon pääsyn keskiosiin, jossa sijaitsevat niukat yhteistilat. Tämän lisäksi pintamateriaalit eivät enää edusta parhaita päiviään ja ovat hyvin toimistomaisia menneiltä vuosikymmeniltä. TÄSSÄ SUUNNITELMASSA on päädytty siihen ratkaisuun, että kaikki pinnat kantavia pilareita ja palkkeja lukuunottamatta uusitaan ja kevyet tilaratkaisut puretaan. Puretut rakenteet pohjakuvassa SINISELLÄ. Kaikki säilytettävä MUSTALLA. TILAJÄRJESTELYIDEN JA MUUNTOJOUSTAVUUDEN vuoksi sisäänkäynnin oven paikka muuttuu ja tuplaantuu. Vanha oviaukko tukitaan. ULKOSEINIEN maalataan valkoisella. sisäpinnat PURKUKAAVIO 1:200

3 n idea on kolme puulaatikkoa, jotka sulkevat sisäänsä rauhalliset ja muunneltavat työtilat ja toimivat ulkopuolelle osittain myös kalusteina. Lisäksi wc-tilat on ulkoa verhottu samalla puupaneelilla. Länsiseinän puuboksi soveltuu hyvin kokoustiloiksi, sillä se on wc-tilojen lisäksi toimiston ainoa ikkunaton kokonaisuus. Tilat eivät kuitenkaan ole pelkkiä pimeitä koppeja, sillä lasiset taiteovet tuovat eloa, muttei melua toimiston yhteistiloista. Kokoustilojen väliset taiteovet voidaan siirtää suuremman kokouksen tai jumppahetken tieltä, ja oikein paljon tilaa vaativissa kekkereissä kokoushuoneista saa oivaa lisätilaa myös yhteistiloihin. Etelä- ja itäseinille sijoittuvat toimistolaatikot sisältävät huoneita, jotka voidaan tarvittaessa sulkea omiksi yksiköikseen. Laatikon sisällä vallitsee rauhallinen työympäristö, mikäli ovet pitää suljettuina ulkopuolisilta. KULKU toimitilan osista toisiin tapahtuu joko takapihan eli wctilojen ja toimistolaatikon väliin jäävää käytävämäistä tilaa tai toimistolaatikon läpi ideakujaa pitkin. TILAJAKO voidaan toteuttaa rakentamalla lyhyitä väliseiniä. Seinät voidaan rakentaa neljään eri kohtaan sen mukaan, tarviiko toinen toimija esimerkiksi keittiötä lainkaan. Väliseinien paikat kaaviossa merkinnällä: YHTEISTILAT muuntautuvat kalusteiden avulla olohuoneiksi, kokous- tai jopa sitsitiloiksi, avotoimistoiksi tai showroomeiksi. KAAVIO 1:200

PINNOITETTU HIENOJAKOINEN VALKOINEN ETONI MATTO : TUMMANHARMAA VAALEA LANKKULATTIA

4 PINNOITETTU HIENOJAKOINEN VAALEANHARMAA ETONI PINNOITETTU HIENOJAKOINEN VAALEANHARMAA ETONI MATTO : TUMMA PETROOLINSININEN PINNOITETTU HIENOJAKOINEN VALKOINEN ETONI PINNOITETTU HIENOJAKOINEN VALKOINEN ETONI MATTO : TUMMANHARMAA VAALEA LANKKULATTIA VAALEA LANKKULATTIA VAALEA LANKKULATTIA MATTO : TUMMA PETROOLINSININEN MATTO : TUMMA PETROOLINSININEN

TAKAPIHA jota pitkin pääsee wc:n lisäksi toisiin toimitiloihin. Toisen toimijan tullessa taloon voidaan tähän rakentaa kevyt väliseinä erottamaan tilat toisistaan.

5 TAKAPIHA jota pitkin pääsee wc:n lisäksi toisiin toimitiloihin. Toisen toimijan tullessa taloon voidaan tähän rakentaa kevyt väliseinä erottamaan tilat toisistaan. SEINÄPANELOINTI : TAMMI KEITTIÖITÄ on kaksi kappaletta, jotka sijaitsevat vanhojen vesipisteiden välittömässä läheisyydessä. Pääsisäänkäynnin läheisyydessä oleva keittiö kelpaisi suurellekin perheelle kokonsa puolesta, miksei siis tiiviille toimistoyhteisölle! Ympäriltä löytyy myös ruokailutilaa isommankin pastakattilan äärelle, mutta muina aikoina ne soveltuvat erinomaisesti palaveroinnista omatoimiseen excelöintiinkin. PUUOKSIEN kyljissä on jokaisessa upotettu ja akustoitu työskentelykoppi. NÄKYMÄ KEITTIÖÖN JA TAKAPI- HALLE

6 VAR 2,0 m 2 VAR 2,0 m 2 TISKI/ TYÖPISTE TOIMISTO 5,5 m 2 PRESENTAATIO 11,5 m 2 KOKOUS 10,5 m 2 SUUNNITTELU 9,5 m 2 ODOTTELU 36,0 m 2 A A EVÄSTÄ 49,0 m 2 INNOVOINTIOLKKARI 50,0 m 2 JK AP KEITTIÖ 8,0 m 2 sisäänkäynti L ja U hissi wc wc WC 2,5 m 2 TYÖNURKKA 16,0 m 2 TAKAPIHA 12,5 m 2 UURASTUSHUONE 20,5 m 2 IDEAKATU 12,0 m 2 WC 2,0 m 2 hätäulos ulos AHERRUSKOPPI 16,0 m 2 KEITTIÖ 3,5 m 2 EVÄSTÄ 14,0 m 2 JK PUURTAMISPAJA 11,0 m 2 TOIMISTO 7,0 m 2 INNOVOINTIOLKKARI 61,0 m 2 IDEAKATU 10,0 m 2 INNOVOINTIOLKKARI 58,5 m 2 AJATUSKÄMPPÄ 8,5 m 2 PAKERRUSMÖKKI 14,0 m 2 YKSI TOIMIJA Kun tilat on täysin yhden toimijan käytössä, pääsisäänkäyntinä toimii lännen puoleinen ovi. Yhdelle toimijalle tiloissa on runsaasti erikokoisia toimistohuoneita ja avointa työtilaa, mutta tarvittaessa avoin työtila muuntautuu suureksi kokoushuoneeksi tai vaikka avokonttoriksi. JULKINEN-YKSITYINEN Jokainen toimija päättää itse, kuinka julkisena esimerkiksi keittiön ympäristön tai wc-tilansa pitää, mutta pohjakuvan SINISEN SÄVYT antavat suuntaa tilan avoimuudesta ulkopuolisille: mitä vaaleammansininen tila, sitä avoimempi se luultavasti käytössä tulee olemaan. POHJA 1:100

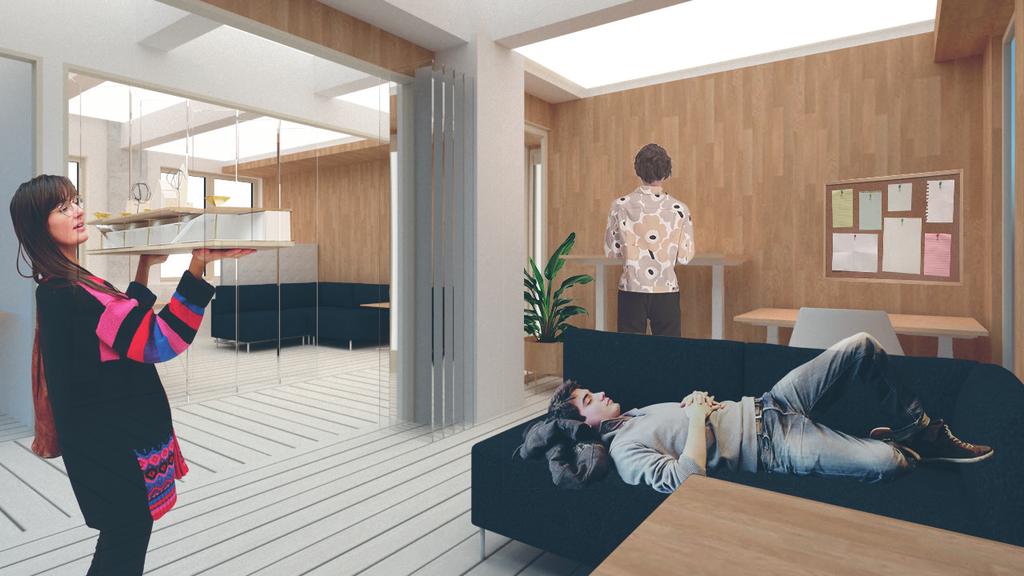

7 NÄKYMÄ KON SISÄLTÄ TOIMISTOLAATI-

8 VAR 2,0 m 2 VAR 2,0 m 2 TISKI/ TYÖPISTE VAR 5,5 m 2 MIELENHUOLTOTILA 32,5 m 2 ODOTTELU 36,0 m 2 EVÄSTÄ 49,0 m 2 A A INNOVOINTIOLKKARI 50,0 m 2 JK AP KEITTIÖ 8,0 m 2 sisäänkäynti L ja U hissi wc wc WC 2,5 m 2 TAKAPIHA VAR 3,0 m 2 2,5 m 2 TYÖNURKKA 16,0 m 2 sisäänkäynti hätäulos TAKAPIHA 7,0 m 2 UURASTUSHUONE 20,5 m 2 IDEAKATU 12,0 m 2 WC 2,0 m 2 ulos AHERRUSKOPPI 16,0 m 2 KEITTIÖ 3,5 m 2 ODOTTELU 19,5 m 2 EVÄSTÄ 14,0 m 2 JK TISKI/ TYÖPISTE PUURTAMISPAJA 18,0 m 2 TYÖPAJA 58,5 m 2 INNOVOINTIOLKKARI 38,5 m 2 IDEAKATU 10,0 m 2 AJATUSKÄMPPÄ 8,5 m 2 PAKERRUSMÖKKI 14,0 m 2 KAKSI TOIMIJAA Tilat on varioitavissa kahden käyttäjän käyttöön usealla eri tavalla riippuen käyttäjäryhmien koosta. Ohessa esimerkki, jossa toinen käyttäjä toista huomattavasti pienempi Kun tilat jaetaan kahdelle toimijalle, ympärikuljettavuus luonnollisesti estyy ja kaakkoiskulman innovointiolkkarista muodostuu hyvin paljon suljetumpi ympäristö jommalle kummalle puolelle riippuen väliseinien paikasta. HÄTÄPOISTUMISEN vuoksi rakennettaviin väliseiniin on asennettava ovi toisen puolen käyttäjille. POHJA 1:100

9 NÄKYMÄ LOUNAISNURKAN IN- NOVOINTIOLKKARISTA

10 ILMANVAIHTOPUTKISTON pääperiaate on, että käytetään olemassaolevia tulokohtia. Alaslaskettuja kattoja ei ole, vaan valkoiset putket näkyyvät palkkien väleistä ja alla. C C A A 160 mm ILMANVAIHDON PÄÄKANAVAT 300mm 630 mm putken alareunasta lattiaan: mm putken alareunasta lattiaan: mm Kaikki halkaisijaltaan ympyrät 300 mm putket kulkevat palkiston alapuolella 2290 mm korkeudessa. Kaikki 630 x 160 mm putket kulkevat pohjois-eteläsuuntaan sekundääripalkkien välissä 2660 mm korkeudessa kantavan palkiston läpi. Ne jäävät osittain piiloon niiden alle ripustettavien levyvalaisimien taakse. Pienemmät kanavat (d= mm) haarottuvat p ä ä k a n a v i s t a. Tuloilmanhajoittajien kohdalla ei ole luonnollisesti valaisinta. KAAVIOKUVA IV-PUTKIEN PÄÄ- LINJOISTA JA PALKEISTA 1:200

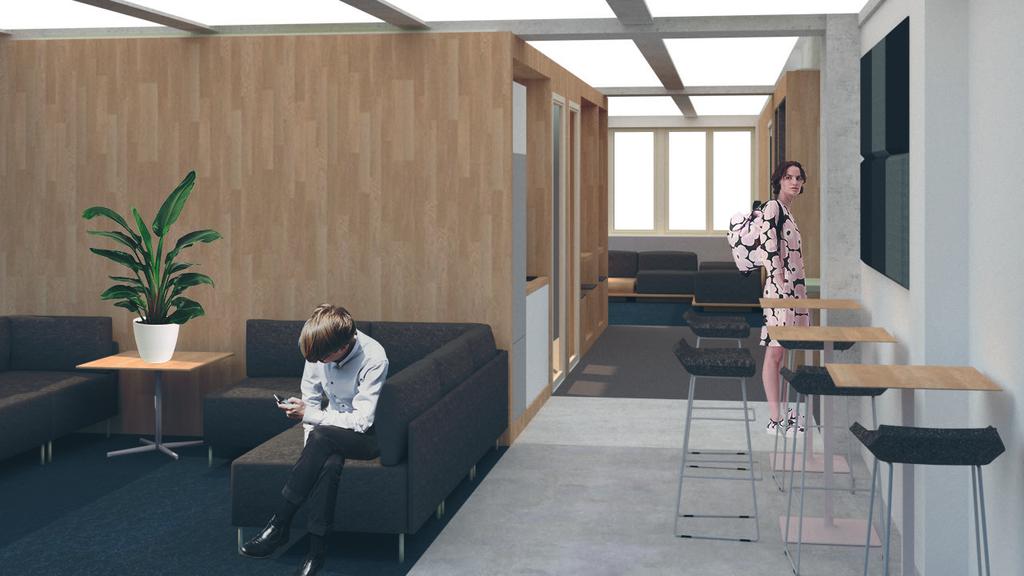

11 NÄKYMÄ TOISELTA SISÄÄNKÄYN- NILTÄ ETELÄÄN

12 VALAISU Tilaan tuo vahvasti tuntua sen kantava pilari-palkki-rakenne, joka on suunnitelmassa haluttu jättää nähtäville ilman alaslaskettujen kattojen peittoa wc-tiloja lukuunottamatta. ODOTTELU KEITTIÖ TAKA- PIHA INNOVOINTIOLKKARI A A Palkkien välit valaistaan mahdollisimman pienikehyksisillä LEDvalolevyillä, joiden kirkas tasainen valaistus luo illuusion kirkkaasta palkkien väli näkyvästä taivaasta. Levyt ripustetaan kattoon ilmanvaihtokanavien ehdoilla: palkkivälit, joissa putkisto menee, levy lasketaan putken alapuolelle ja vastaavasti tyhjissä palkkiväleissä levy asennetaan lähes kattoon kiinni. Tuloilmahajoittimen kohdissa valoa ei luonnollisesti ole Puuboksien seinäkorkeus on tarkoituksellisesti matalammalla muuta tilaa, jotta laatikkomaisuus erottuisi muusta tilasta. Tätä korostetaan vielä laatikon päälle asennettavilla valaisimilla (katso leikkaus ). INNOVOINTIOLKKARI TOIMISTOLAATIKON KÄYTÄVÄ INNOVOINTIOLKKARI KOKOUSLAATIKKO LEIKKAUKSET AA JA 1:100

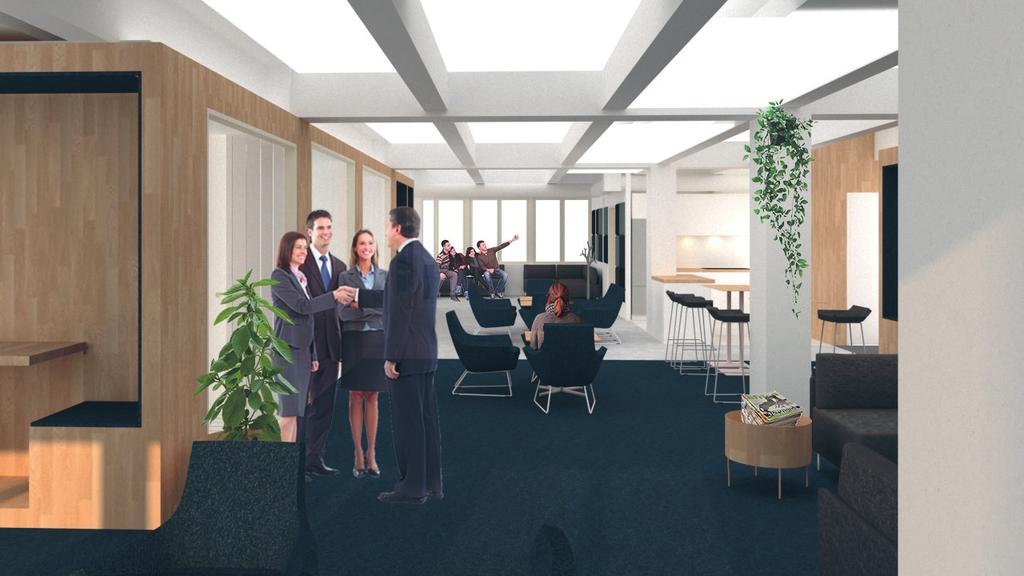

13 NÄKYMÄ INNOVOINTIOLKKARISTA PÄÄSISÄÄNKÄYNTIAULAAN
