1 EHDOTUS TREY:N PIENTEOLLISUUSTALON TOIMISTOTILAN UUDISTUKSEKSI NÄYKYMÄ IDEOINTITLAAN JA RENTOON TYÖTILAAN PÄIN

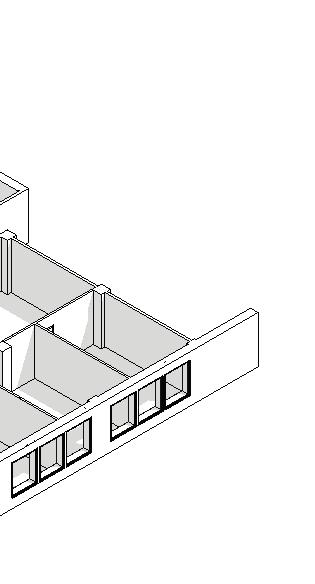

2 TILOJEN MUOKKAUS Olemassa olevista väliseinistä puretaan suurin osa. Myös kaikki alakatot puretaan. Uusia seiniä rakennetaan siihen, mihin tarvitaan suljettavia tiloja, kuten neuvotteluhuoneisiin, vetäytymistiloihin ja hiljaisen alueen rajaksi. Muuten pohja pysyy avoimena ja eri tavoin kalustettavana. Uudet keittiöt ja WCt sijoittuvat keskeisesti hyvin lähelle olemassa olevia vesipisteitä. Olemassa oleva rakenne Purettu rakenne Uusi rakenne PURKUKAAVIO 1:200 LÄHTÖTILANNE PURKU JOUSTAVA POHJA 2

3 KOLME SKENAARIOTA TREY TREY + TILOJEN OSITTAINEN VUOKRAUS KOKO TILAN VUOKRAUS - Tilat kokonaisuudessaan TREY:n käytössä. - Avoin pohja ja keskeisesti sijoitetut keittiö- ja WC-tilat mahdollistavat helpon muuntelun toiseen käyttöön. - Tilat TREY:n käytössä mutta osittain vuokrattu toiselle toimijalle. Avoin pohja mahdollistaa monipuolisen uudelleen kalustamisen. - Porraskäytävän läpi kulkevaa ovea voi käyttää toisena sisäänkäyntinä. - WC-tilat ja käytävä muodostavat kaikkien käytettävissä olevan keskitilan. - Molemmilla toimijoilla on oma keittiö. - Tilat vuokrataan kokonaisuudessaan toisille toimijoille. - Tilaa voi käyttää yhtenä toimistotilana tai jakaa 2-3 osaan siten, että keskitila toimii yhteisenä sisääntuloaulana ja WCt ovat yhteisessä käytössä. - Yhteinen sisäänkäynti porraskäytävän läpi. - Väliseiniä voi tarpeen vaatiessa lisätä. 3

POHJAPIIRROS Toimistotila jakautuu uuden sisäänkäynnin puolella olevaan sosiaaliseen tilaan sekä lasiseinien takana olevaan keskittyneemmän työskentelyn tilaan.

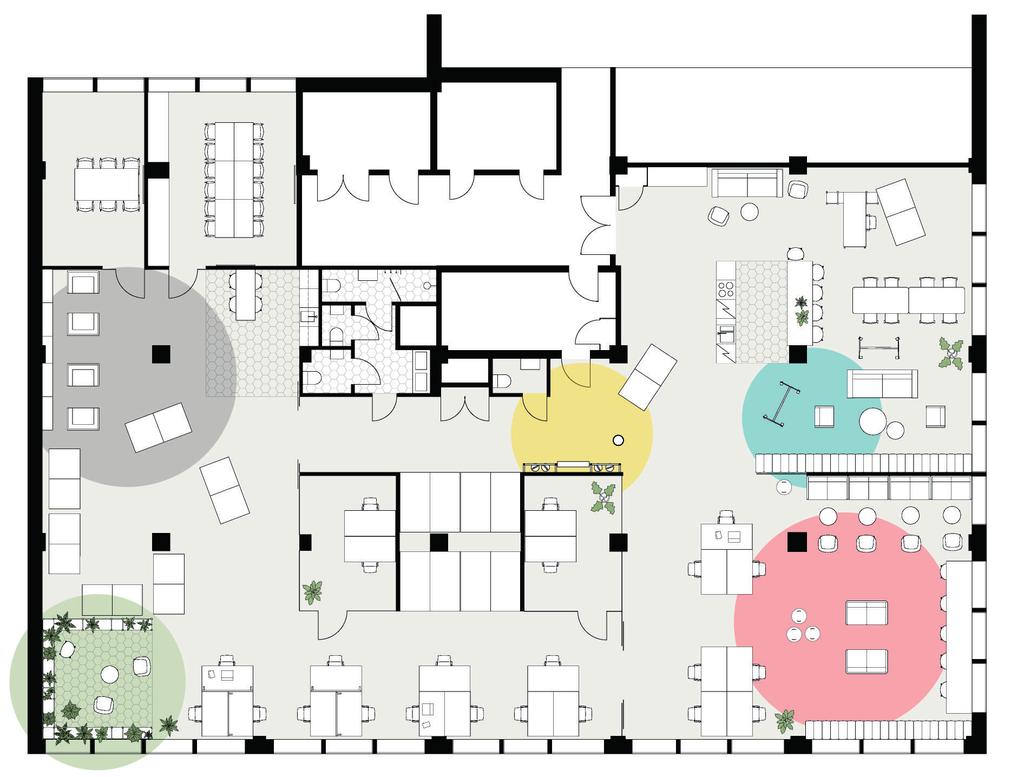

4 POHJAPIIRROS Toimistotila jakautuu uuden sisäänkäynnin puolella olevaan sosiaaliseen tilaan sekä lasiseinien takana olevaan keskittyneemmän työskentelyn tilaan. Sisäänkäynnin yhteydessä löytyy liikuteltava vastaanottotiski ja keittiö. WC-tilat ovat edelleen toimiston keskellä mutta niitä on lisätty. Avoimeen pohjaan on sijoiteltu eri tunnelmaisia paikkoja ja tiloja. IDEOINTI on taukotilan ja keittiön yhteyteen sijoitettu rento oleskeluja tapaamistila. Seinälle voi aamupalakokouksen aikana kirjata ajatuksia ja ideointitilassa voi myös pitää TREYn toimiston vieraille tilaisuuksia. VETÄYTYMINEN RENTO TYÖ mahdollistaa läppärin kanssa sohvassa, nojatuolissa tai ikkunan äärellä työskentelyn. Tila sopii ryhmätyöhön ja keskusteluun sekä yksilötyöhön joka ei vaadi täydellistä keskittymistä. ENERGIANPURKU IDEOINTI RENTO TYÖ ENERGIANPURKU auttaa, kun kesken työpäivän alkaa puuduttaa. Energianpurkupisteessä voi lyödä nyrkkeilysäkkiä, tehdä leukoja tai nostella kahvakuulia. KASVIHUONE arjoaa terapeuttisen kastelutauon tai harmonisen työpisteen. Huonekasvit rauhoittavat tilaa ja ovat hyväksi sisäilmalle. Kasvihuoneen hyllyköt ovat harvat ja päästävät valoa toimiston sisempiinkin tiloihin. KASVIHUONE VETÄYTYMINEN onnistuu liikuteltaviin koppeihin tai kirjahyllyjen tuntumassa oleviin yhden hengen vetäytymistuoleihin. Alue on täysin avoin ja muokattavissa eri kokoisin ja sisustetun kopein. Keskittynyttä ryhmätyötä varten on kaksi seinällisiä vetäytymistilaa/toimistoa. 1:100 4

5 POHJA - RESPA, KEITTIÖ JA IDEOINTI NAULAKKO RESPA UUSI SISÄÄNKÄYNTI 1/2 KOPPI KEITTIÖ SIIRRELTÄVÄ TISKI TAUKO / RUOKA / JUHLA KIINTEÄ SOHVA 1:50 PUULATTIA LASISEINÄ KIRJOITETTAVA SEINÄ 5

6 POHJA - HILJAINEN TYÖ MATTO LIUKUOVI VARASTOKOPIT VAPAA ALUE LIIKUTELTAVILLE KOPEILLE 1/2 KOPPI LASISEINÄ 1-4 HENKILÖN KOPIT TOIMISTO / VETÄYTYMISTILA TOIMISTO / VETÄYTYMISTILA HYLLYJÄ HUONEKASVEILLE HILJAISET TYÖPISTEET LIUKUOVI 1:50 SERMIT PÖYTIEN VÄLISSÄ SÄÄDETTÄVÄT TYÖPÖYDÄT 6

7 LEIKKAUKSET A - A 1:100 B - B 1:100 B C A A C - C 1:100 B C 7

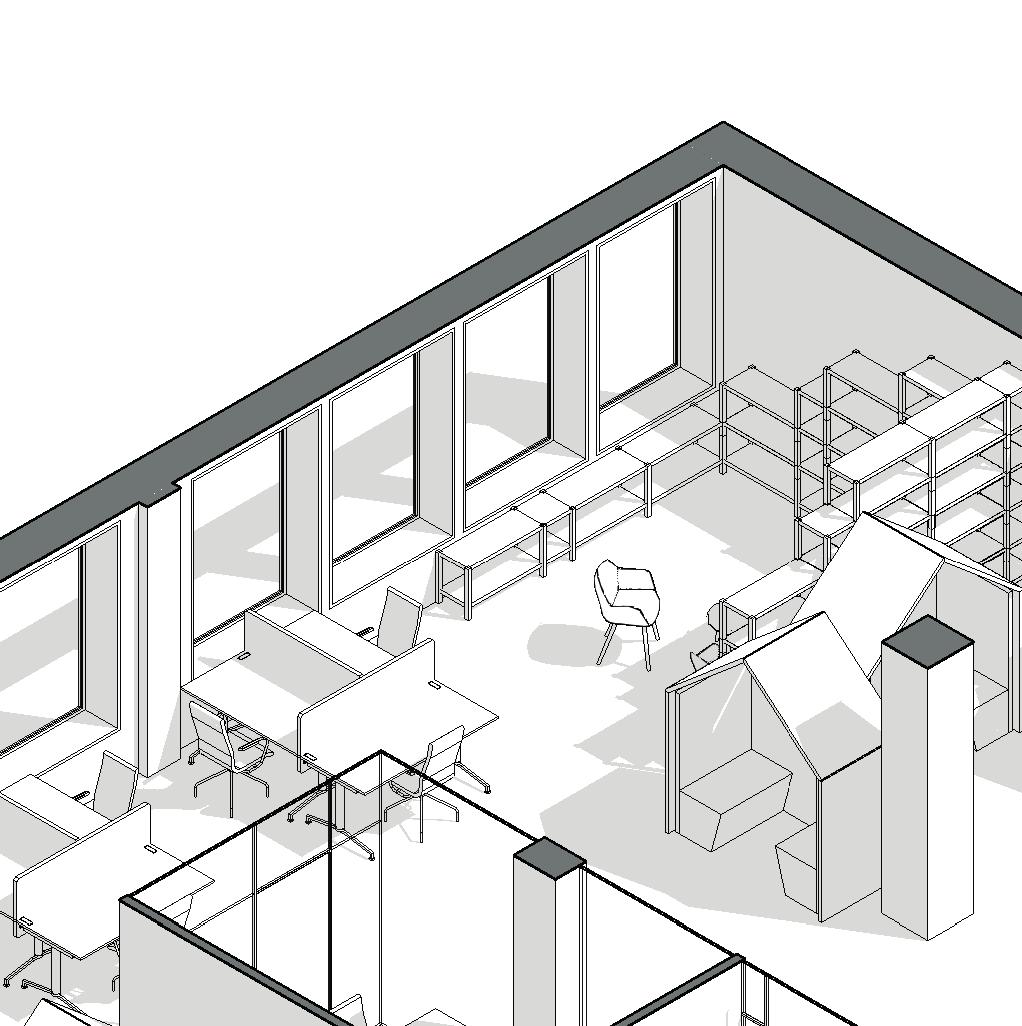

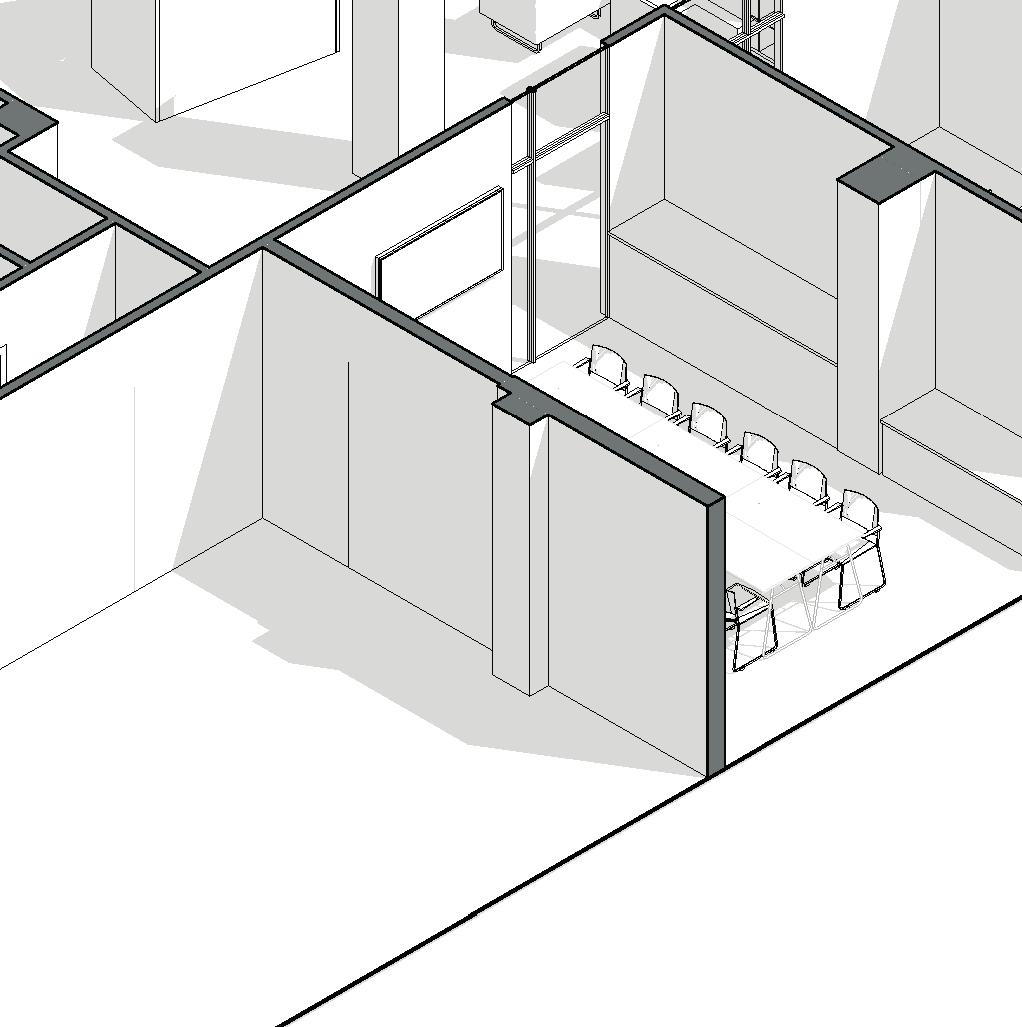

8 AKSONOMETRIA 1:100 8

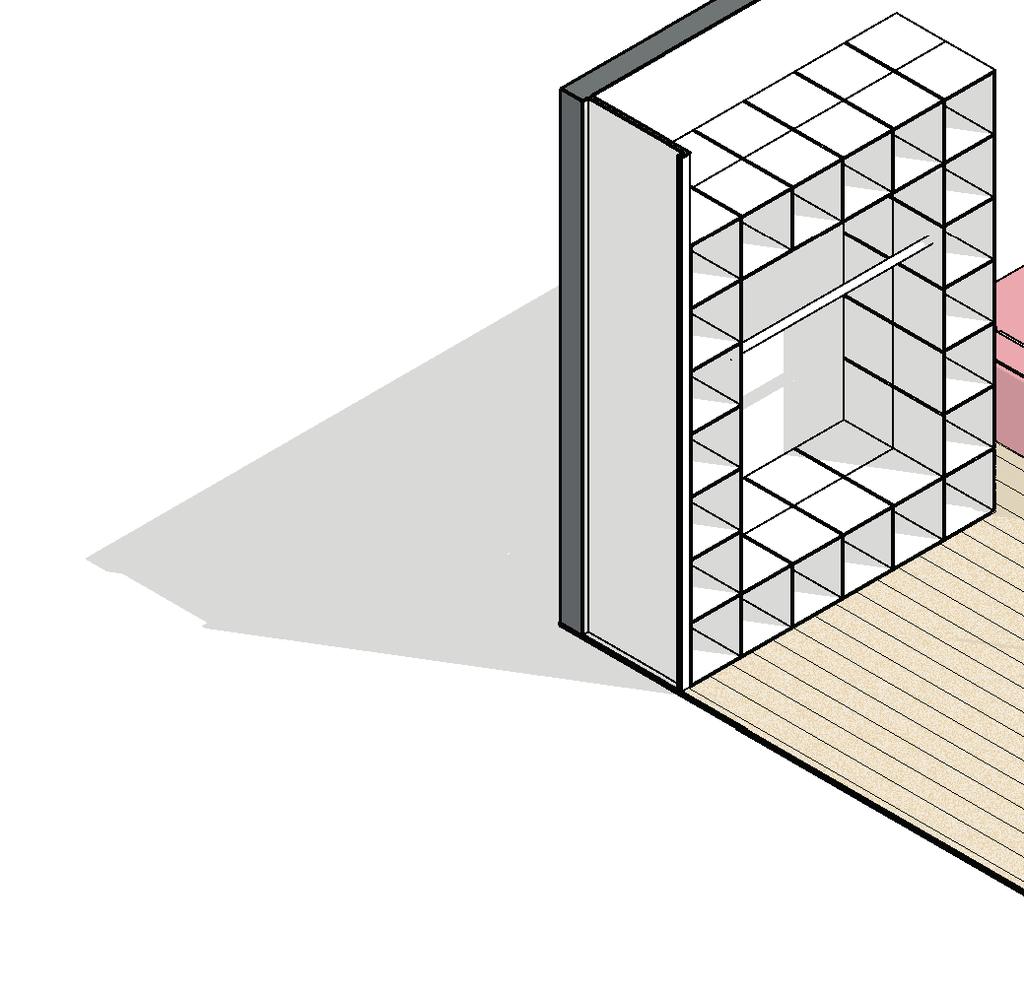

9 SISÄÄNKÄYNTI, RESPA JA KEITTIÖ 1:50 9

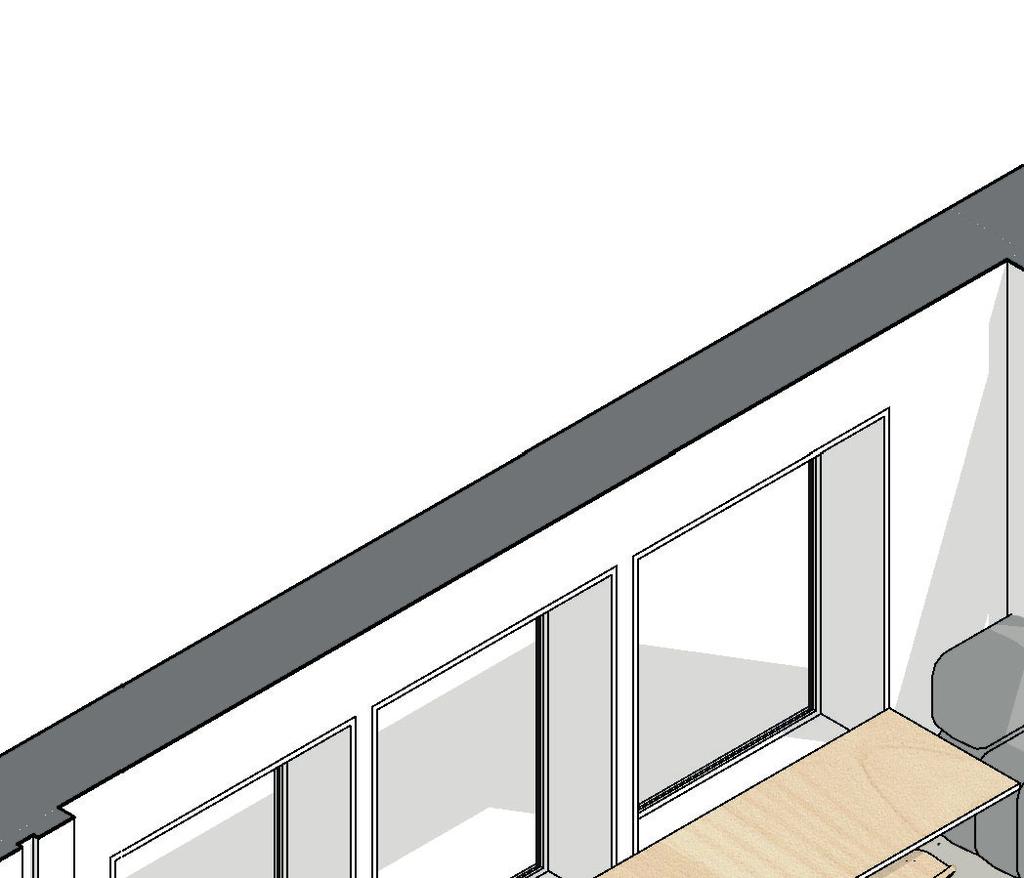

10 RENTO TYÖSKENTELYTILA 1:50 10

istuskelutila 1-2 henkilölle Ovellinen työtila 1

KOKONAINEN Avoin istuskelutila 2-3 henkilölle.

varastoksi Ovellinen työtila 1-2 henkilölle Avoin

11 SIIRRELTÄVÄT KOPIT MATERIAALIT PUOLIKAS KOKOLATTIAMATTO Hiljaisiin työtiloihin Avoin istuskelutila 1-2 henkilölle Ovellinen työtila 1 henkilölle Avoin tapaamistila 1-3 henkilölle PUU Sosiaalisiin tiloihin. Pöytäpinnoille ja kalusteisiin. KOKONAINEN Avoin istuskelutila 2-3 henkilölle. Voi muuntaa esim. varastoksi Ovellinen työtila 1-2 henkilölle Avoin tapaamistila 2-4 henkilölle HUOPA, ERI VÄRIT Kalusteisiin NAAMAKUVA LAATTA Keittiöihin ja kylpyhuoneisiin Perustuu Götessonin The Hut-tuotteeseen 11

12 ILMASTOINTI + VALAISTUS Teräs Kapeammat ilmastointikanavat viedään palkkien läpi niistä kohdista, missä teräkset ovat palkin alareunassa. Leikkaus Aksonometria Tuloilma Poistoilma Toimiston yleisvalaistus toteutuu sekundääripalkkeihin kiinnittyvillä led-putkilla. Valo kohdistuu ylöspäin ja valaisee kattopinnan niin, että tiloissa on tasainen valo. Valaistu kattopinta myös lisää huoneen korkeuden tuntua. ILMASTOINTIKAAVIO 1:200 12

13 NÄKYMÄ KASVIHUONEELLE PÄIN 13
