1 Asennusohje ULMA SMART ULMA SMART Paperiradan Vianilmaisinjärjestelmä Asennusohje

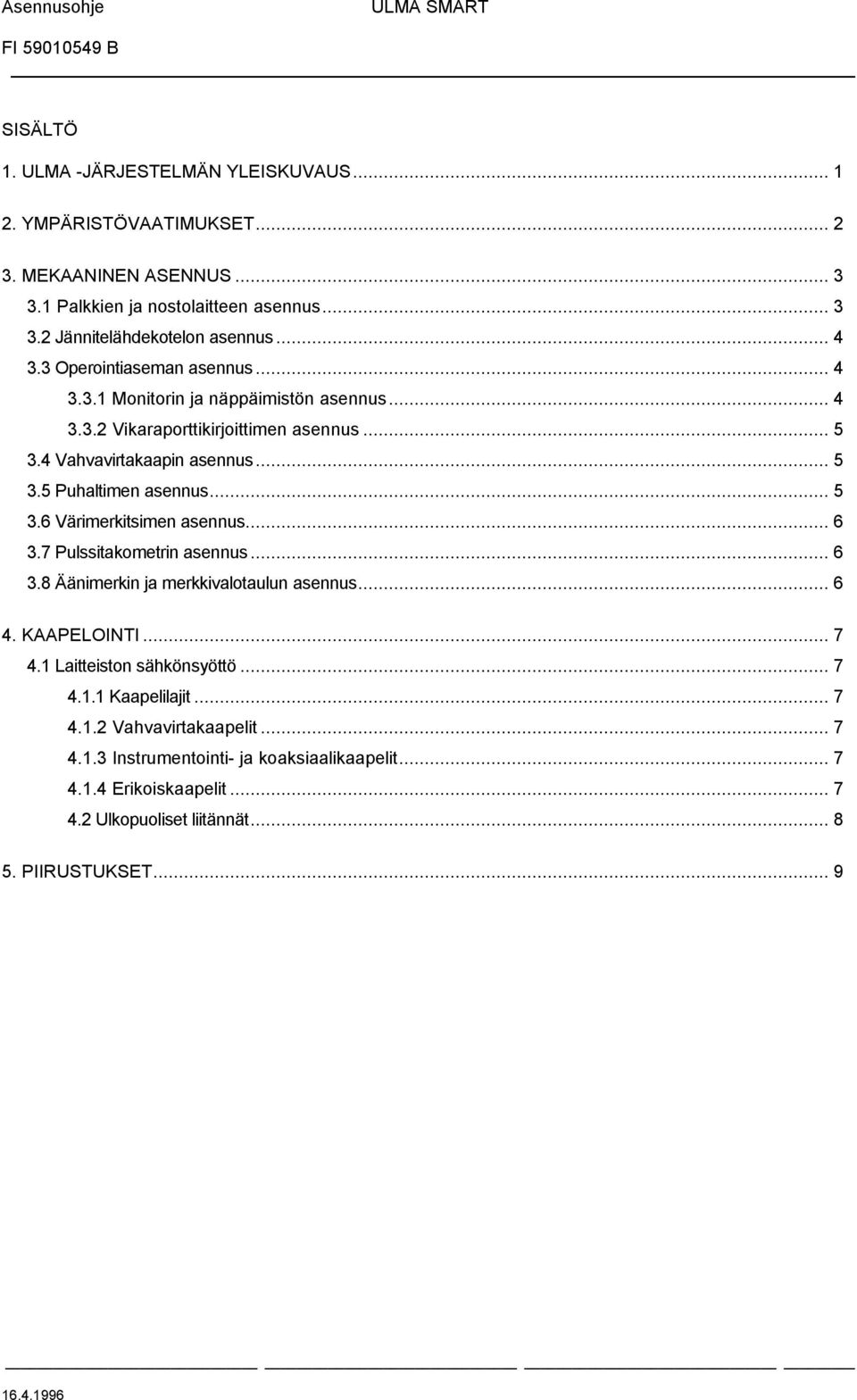

2 Asennusohje ULMA SMART SISÄLTÖ 1. ULMA -JÄRJESTELMÄN YLEISKUVAUS YMPÄRISTÖVAATIMUKSET MEKAANINEN ASENNUS Palkkien ja nostolaitteen asennus Jännitelähdekotelon asennus Operointiaseman asennus Monitorin ja näppäimistön asennus Vikaraporttikirjoittimen asennus Vahvavirtakaapin asennus Puhaltimen asennus Värimerkitsimen asennus Pulssitakometrin asennus Äänimerkin ja merkkivalotaulun asennus KAAPELOINTI Laitteiston sähkönsyöttö Kaapelilajit Vahvavirtakaapelit Instrumentointi- ja koaksiaalikaapelit Erikoiskaapelit Ulkopuoliset liitännät PIIRUSTUKSET

3 Asennusohje ULMA SMART 1 1. ULMA -JÄRJESTELMÄN YLEISKUVAUS Paperiradan vianilmaisinjärjestelmä ULMA löytää liikkuvan paperiradan optisesti erottuvat virheet kuten reiät, tummat ja vaaleat täplät, sekä päällystysviirut, ja luokittelee ne kahteentoista vikaluokkaan. Suorituskykyinen teollisuusmikrotietokone näyttää viat VGA-värimonitorilla sekä tulostaa ne kirjoittimella. Radan vikojen konesuuntaiset sijainnit voidaan merkitä radan reunaan värimerkitsimen avulla. ULMA -järjestelmä soveltuu paperikoneen kunnonvalvontaan, valmiin tuotteen laadun analysointiin ja raportointiin. Se mahdollistaa myös paperin vikojen nopean poiston, jolloin jatkojalostus sujuu häiriöittä eikä asiakkaalle pääse virheellistä tuotetta. ULMAn suunnittelun lähtökohtina ovat olleet helppokäyttöisyys ja -huoltoisuus. Laitteisto ei vaadi toistuvia säätöjä vaikka tutkittavan radan ominaisuudet muuttuisivatkin. ULMAn tavallisimpia asennuspaikkoja ovat paperikoneen kuivapää, päällystyskone tai arkkileikkuri. Myös päällystysyksikkö tai superkalanteri ovat mahdollisia asennuspaikkoja. Tutkittavan radan leveys ei aseta rajoituksia laitteistolle. Esteenä eivät myöskään ole paperin neliömassa tai koneen nopeus, sillä ULMA soveltuu niin hitaalle kondensaattoripaperikoneelle kuin huippunopealle sanomalehtipaperikoneellekin.

4 Asennusohje ULMA SMART 2 2. YMPÄRISTÖVAATIMUKSET Käyttölämpötila: palkit C muut laitteet C Kosteus max. 95% (Ei veden kondensoitumista). Jäähdytysilmassa ei saa olla syövyttäviä kaasuja eikä hiilipölyä.

5 Asennusohje ULMA SMART 3 3. MEKAANINEN ASENNUS ULMA -laitteiston tärkeimmät osat ja niiden nimitykset ilmenevät piirustuksesta , "ULMA paperiradan vianilmaisulaitteisto". 3.1 Palkkien ja nostolaitteen asennus Valopalkin (GA5) ja kamerapalkin (GA4) asennus sekä mitat näkyvät piirustuksesta ULMA palkkien asennus. Laitteiston piirustukset ovat asiakaskohtaisessa dokumenttimapissa. Palkkien asennuksessa on huomioitava, että niitä pääsee vaivattomasti huoltamaan. Kamerapalkin ovet on pystyttävä avaamaan esteettä. Valopalkin lamput on päästävä vaihtaamaan ja lasit puhdistamaan. Kamerapalkille on päästävä koneen käydessäkin, jolloin on harkittava tarvitseeko laitteistolle rakentaa erillinen hoitosilta. Palkkien siirrossa käytetään nostosilmukoita, jotka irrotetaan asennuksen jälkeen. Palkkeihin kuuluvat osat ovat laatikossa palkkien kanssa, kts. pakkauslista. Palkkien laatikossa ovat; valopalkin lasit (erillinen pakkaus), ilmalaipat, asennusosat (pultit) ja nostolaite. Asennusosat eivät sisällä koneen runkoon kiinnitettäviä pultteja vaan ne on hankittava tilaajan toimesta. Laitteiston muut osat on pakattu erikseen. Laatikon ulkoseinässä ja sisällä on lista sen sisältämistä osista. HUOM! Asennuksessa on erityisesti varottava valopalkin laseja ja lamppuja. Jos valopalkin lamput tai heijastimet likaantuvat asennuksen aikana, on palkki puhdistettava ennen lasien asentamista. Puhdistukseen saa käyttää ainoastaan paineilmaa. Lasit asennetaan paikoilleen vasta sen jälkeen, kun valopalkki on asennettu lopulliselle paikalleen koneella. Lasit asennetaan sileä pinta ulospäin ja silikonitiivisteet ovat lasien pitkillä sivuilla. Lasien asentamisessa on noudatettava erityistä huolellisuutta ja varovaisuutta, jotta ne eivät vahingoittuisi. Niihin ei saa jäädä rasvatai muita likajälkiä. Valopalkin päällä ei missään tapauksessa saa kävellä tai seisoa! Palkkien ilma- ja sähköliitäntä ovat yleensä käyttöpuolella. Liitännät voidaan haluttaessa tehdä myös hoitopuolelle. Palkinnostolaitteen pneumatiikkakotelo (GH6) sijoitetaan lähelle nostosylinteriä. Letkut on pyrittävä pitämään painehäviöiden vuoksi mahdollisimman lyhyinä. Toimitukseen kuuluu 10 m paineilmaletkua, jonka ulkohalkaisija on 8 mm. Nostolaitteen ohjauskotelo (GH5) sijoitetaan näköetäisyydelle nostolaitteesta. Pneumaattisen palkinnostolaitteen syöttöpaine 4,5-10 bar ( kpa) tuodaan paineilmaletkulla pneumatiikkakotelon pikaliittimeen, jonka nipan ulkohalkaisija on 11,3 mm. Pikaliitin sulkeutuu itsestään, kun letkunliitin irrotetaan paineellisena pneumatiikkakotelosta. Syöttöpaine voidaan tuoda myös jäykällä paineilmaputkella suoraan pneumatiikkakotelon sulkuventtiiliin (G ½"), jolloin pikaliitin on irrotettava siitä ja on käytettävä sopivaa liitäntänippaa. Nippa ei kuulu toimitukseen. Pneumaattisen palkinnostolaitteen liitäntä ilmenee piirustuksesta "Pneumatiikkakaavio". Pneumatiikkakotelon ja nostosylinterin väliset paineilmaletkut kytketään siten, että kotelon (C-) -liitin yhdistetään sylinterin (-) -liittimeen ja (C+) -liitin (+) -liittimeen. Letku painetaan huolellisesti liittimeen, jolloin se lukkiutuu automaattisesti. Varmista kiinnitys vetämällä letkua liittimestä ulospäin.

6 Asennusohje ULMA SMART 4 Letku irrotetaan liittimestä painamalla liittimen kaulusta letkun juuresta sisäänpäin ja vetämällä letku irti. 3.2 Jännitelähdekotelon asennus Kamerapalkin jännitelähdekotelon (GA3) mitat ovat piirustuksessa Jännitelähdekotelo on asennettava kamerapalkin läheisyyteen samalle puolelle konetta kuin sähköliitäntä. Suurin kaapelointietäisyys kamerapalkista on noin 5 m. Kotelon ovi on kyettävä avaamaan esteettömästi. 3.3 Operointiaseman asennus Operointiaseman kaappi (GA1) voidaan asentaa joko koneen hoitopuolelle (piirustus ) tai erilliseen valvomo- tai sähkötilaan (piirustus ). Kaapin siirrossa voidaan käyttää nostosilmukoita, ja ne voidaan irrottaa asennuksen jälkeen. Kiinnitykseen suositellaan lattiaan pulttausta. Suurin kaapelointietäisyys palkeista on noin 150 m. Huom! Mikäli kaapin takaseinään on asennettu ilmastointilaite (GE1) on sen ilmanottoaukon eteen jätettävä vapaata tilaa vähintään 100 mm. Ilmastointilaite vaatii erillisen jännitteensyötön 230 V, jota ei voida ottaa vahvavirtakaapista ilmastointilaitteen suuren tehontarpeen vuoksi Monitorin ja näppäimistön asennus Monitori (GP1) ja näppäimistö (GP2) asennetaan tavallisesti valvomon pöydälle. Mitat ilmenevät piirustuksessa / 1 Monitori ja näppäimistö. Suurin kaapelointietäisyys operointiaseman kaapista vastaanotinadapteriin (GP4) on noin 200 m. Näppäimistön ja rullapallon liitäntäjohdon pituus on noin 1,5m piirustus / 2 vastaanotinadapteri. Monitorin RGB-liittimet kuuluvat toimitukseen.

7 Asennusohje ULMA SMART Vikaraporttikirjoittimen asennus ULMAan voidaan liittää sarja- tai rinnakkasiliitäntäinen kirjoitin (GP3). Kirjoitin asennetaan yleensä valvomon pöydälle (piirustus ). Jos kirjoitin on tilattu osana ULMA-järjestelmää, kirjoitin on normaalisti rinnakkaisliitäntäinen HP-laserjet 4P tai 20 ma virtasilmukkaliitäntäinen matriisikirjoitin C.ITOH 310 R. Rinnakkaisliitäntäisen kirjoittimen kaapelin pituus on 3 m. Kirjoitin voidaan viedä noin 40 m etäisyydelle vastaanotinadapterista käyttäen erikoiskaapelia. Erikoiskaapeli ei sisälly toimitukseen. Mikäli kirjoitinta ei voida asentaa tälle etäisyydelle on käytettävä erityisiä rinnakkasimuuntimia (GP6) jolloin suurin kaapelointisetäisyys operointiasemasta on jopa 300 m. Virtasilmukkaliitäntäisen kirjoittimen suurin kaapelointietäisyys vastaanotinadapterista (GP4) on noin 150 m. Toimituksen mukana olevan kaapelin pituus on 10 m mikäli kirjoitin on C. ITOH 310 R. 3.4 Vahvavirtakaapin asennus Vahvavirtakaappi (GA2) asennetaan joko erilliseen sähkötilaan tai koneen käyttöpuolelle. Mitat ovat piirustuksessa Kaappi pultataan kiinni lattiaan. Suurin kaapelointietäisyys sekä operointiaseman kaapista että valopalkista on noin 150 m. Huom! Vahvavirtakaapin pääkytkin on oltava O-asennossa ennenkuin ovi voidaan avata. 3.5 Puhaltimen asennus Palkkien jäähdytyspuhallin (GM1) asennetaan koneen käyttöpuolelle piirustuksen mukaisesti. Tuloilman lämpötila on oltava + 5 C C välillä. Puhaltimen ilmanottoaukko on suunnattava siten, että tuloilma on puhdasta ja sen tulo esteetöntä.. Puhallin kiinnitetään alustaansa ja asennetaan siten, että suodatin on helppo vaihtaa. Puhaltimelle toimitetaan erillinen turvakytkin (GQ1) suodattimen vaihtoa ja moottorin huoltoa varten, turvakytkin on sijoitettava näköetäisyydelle puhaltimesta. Jäähdytysilma tuodaan joko pilariin yhdellä 6 letkulla tai kolmella 3,5 letkulla suoraan palkkeihin. Ilmaputket tulisi pitää mahdollisimman lyhyinä ja asennuksessa tulisi välttää jyrkkiä mutkia. Toimitus sisältää ilmaletkuja noin 10 m. Jos ei käytetä ULMAn omaa puhallinta, on huolehdittava siitä, että jäähdytysilman syöttö on riittävä (riippuu palkkien pituudesta L): L < 5500 mm p = 1,5 kpa V = 1000 m 3 /h 5500 mm < L < 7500 mm p = 2 kpa V = 2500 m 3 /h HUOM! Suodatinta on käytettävä sekä ULMAn omaa että muuta puhallinta käytettäessä.

8 Asennusohje ULMA SMART Värimerkitsimen asennus Värimerkitsin (GH4) asennetaan radan reunaan kamerapalkin jälkeen sille puolelle rataa, josta aukirullauksessa käyttöhenkilökunta näkee merkin. Päänvientiköydet voivat kuitenkin estää asennuksen hoitopuolelle. Kun päänvientiköydet eivät ole esteenä, voidaan asentaa kaksi erillistä värimerkitsintä; toinen käyttöpuolelle ja toinen hoitopuolelle. Värimerkitsin tai värimerkitsimet voivat olla joko yksi- tai kaksivärimerkitsimiä. Värimerkitsimen asennuspiirustuksissa /1-8 on lehdet 1 ja 2 yksivärimerkitsintä varten, ja lehdet 3 ja 4 kaksivärimerkitsintä varten. Muut lehdet, jotka koskevat ohjauskotelon, värisäiliön, jätevärisäiliön ja paineenalennusventtiilin asennusta, ovat kumpaakin värimerkitsinmallia varten. Värimerkitsin asennetaan vaakasuoraan, sillä merkitsimen suutinosa voidaan kallistaa noin ± 45 astetta. Reunanseuranta-anturi kiinnitetään merkitsimeen radan tulopuolelle, jolloin mahdollinen värisumu ei likaa anturia. Värisäiliö asennetaan aina siten, että värisäiliön kansi ja värimerkitsimen suutin ovat samalla tasolla. Värimerkitsimen paineenalennusventtiili liitetään paineilman syöttöön, jonka paine on alle 6 Bar (600kPa). Paineenalennusventtiilin lähtöpaine on 2,5-3 Bar ( kpa). Värimerkitsimen ohjauskotelo (GH3) asennetaan näköetäisyydelle merkitsimestä, liitäntäkaapeleiden pituus on noin 2,5 m. 3.7 Pulssitakometrin asennus ULMAssa käytetään LEINE & LINDEn pulssitakometria (GB1) 1024 pulssia/ kierros. Se asennetaan ULMAn palkkien läheisyyteen telaa pyörittävän moottorin akselille. Paperi ei saa luistaa telalla. Pulssitakometrin suojausyksikkö (GA6) asennetaan pulssitakometrin läheisyyteen, liitäntäkaapelin pituus 1,5m. Asennus näkyy piirustuksesta / 1-2 Takopulssit voidaan ottaa joko sähkökäytöiltä tai koneella jo olevalta pulssitakometriltä, suositeltava liitäntätapa on, että ULMAlle varataan oma kanava tai käytetään galvaanista erotusta eri laitteiden välillä. Max. pulssitaajuus on noin 40 khz. Liitäntä tehdään operointiaseman riviliitinkortille (FDIV - 2CH) tunnus X4A76 riviliittimiin X1/6 ja 7, liitäntä näkyy piirustuksesta Äänimerkin ja merkkivalotaulun asennus Hälytyslaitteet asennetaan hoitopuolelle ULMA- palkiston lähelle. Niiden tulee näkyä ja kuulua esteettömästi. Ks. piirustus "Äänimerkin ja Merkkivalotaulun asennus".

9 Asennusohje ULMA SMART 7 4. KAAPELOINTI Järjestelmän kaapelointi tehdään asiakaskohtaisen kaapelointikaavion mukaisesti. Laitteiston toimitukseen kuuluvat kaapelit on merkitty kaapelointikaavioon, ja niiden pituudet on ilmoitettu kaapeliluettelossa. Kaapelit kytketään johdotustaulukoiden mukaisesti. Varmista, että vahvavirtakaapin pääkytkin on 0-asennossa ennenkuin aloitat kaapeleiden vedon tai kytkennän. Jännitettä ei saa kytkeä pääkytkimellä ennen kuin kytkennät on tarkastettu. Tämän tekee yleensä laitteiston käyttöönottaja. 4.1 Laitteiston sähkönsyöttö Laitteisto liitetään 50 tai 60 Hz:n kolmivaiheverkkoon, jonka pääjännite on enintään 600 V. Vahvavirtakaapin pääsulakkeiden koko on tavallisesti 50 A/ 690 V. Verkkohäiriöiden eliminoimiseksi suositellaan laitteiston liittämistä valaistusverkkoon. Mikäli liitäntää ei voida tehdä valaistusverkkoon suositellaan operointiaseman liittämistä UPS-verkkoon. Laitteiston vaatima max. liitäntäteho näkyy kaapelointikaaviosta Kaapelilajit Vahvavirtakaapelit Vahvavirtakaapelit eivät yleensä kuulu toimitukseen kts. kaapelointikaavio. Kaapelointi tehdään normaaleilla vahvavirtakaapeleilla huomioiden vaatimukset kaapeleiden jännitekestosta sekä laitteiston liitäntätehosta. Mikäli valopalkille on nostolaite, valopalkin syöttöjohto on jatkettava taipuisalla liitäntäkaapelilla kaapelin mekaanisten vaurioiden välttämiseksi. Huom! Valopalkille menevä suurin mahdollinen tasajännite Udc = 3-vaiheinen pääjännite * 1, 35 ( Udc = Uac * 1, 35 ). Esim. laitteiston syöttöjännite 500 V. Udc = 500 V x 1, 35 = 675 Vdc Instrumentointi- ja koaksiaalikaapelit Nämä kaapelit eivät yleensä kuulu toimitukseen kts. kaapelointikaavio. Suosittelemme häiriöiden välttämiseksi käytettäväksi pareittain kierrettyä ja suojattua instrumentointikaapelia, esim. JAMAK. Instrumentointi- ja koaksiaalikaapelit on asennettava vähintään 300 mm:n etäisyydelle samansuuntaisista vahvavirtakaapeleista, ts. omalle kaapelihyllylleen Erikoiskaapelit Toimitukseen kuuluu operointiaseman (GA1) ja kamerapalkin (GA4) välinen valmis valokaapeli, GA4-W5.

10 Asennusohje ULMA SMART 8 Valokaapeli toimitetaan tavallisesti kelalla. Liittimet ja valokuitujen päät on suojattu muovi-putkella jota ei asennuksen aikana saa poistaa. HUOM! Valokaapelia ei saa katkaista. Sen käsittelyssä on noudatettava erityistä varovaisuutta. Kaapelin taivutussäde saa olla pienimmillään 100 mm, ja venyttävä voima korkeintaan 500 N. 4.2 Ulkopuoliset liitännät Järjestelmä tarvitsee signaalin rullanvaihdosta ja ratakatkosta. Lisäksi siihen voidaan liittää seuraavat signaalit: - mittaus ON/OFF (MEASURING) - päällystys ON/OFF (COATING) - hälytysten kuittaus (AACK) - pituuden nollaus (LC) - ULMA ON (ON) - ULMA OFF (OFF) - päänvienti radalla (THREADING) - jatkoksen ilmaisun esto (SPLICE) Kutakin toimintaa varten tarvitaan oma sulkeutuva, jännitteetön kosketintieto, jonka pituus on 0,1 10 s. (Ratakatkosignaali kestää ratakatkon ajan) Koskettimen tekniset arvot ovat: - jännitteenkesto 30 V - virrankesto 50 ma

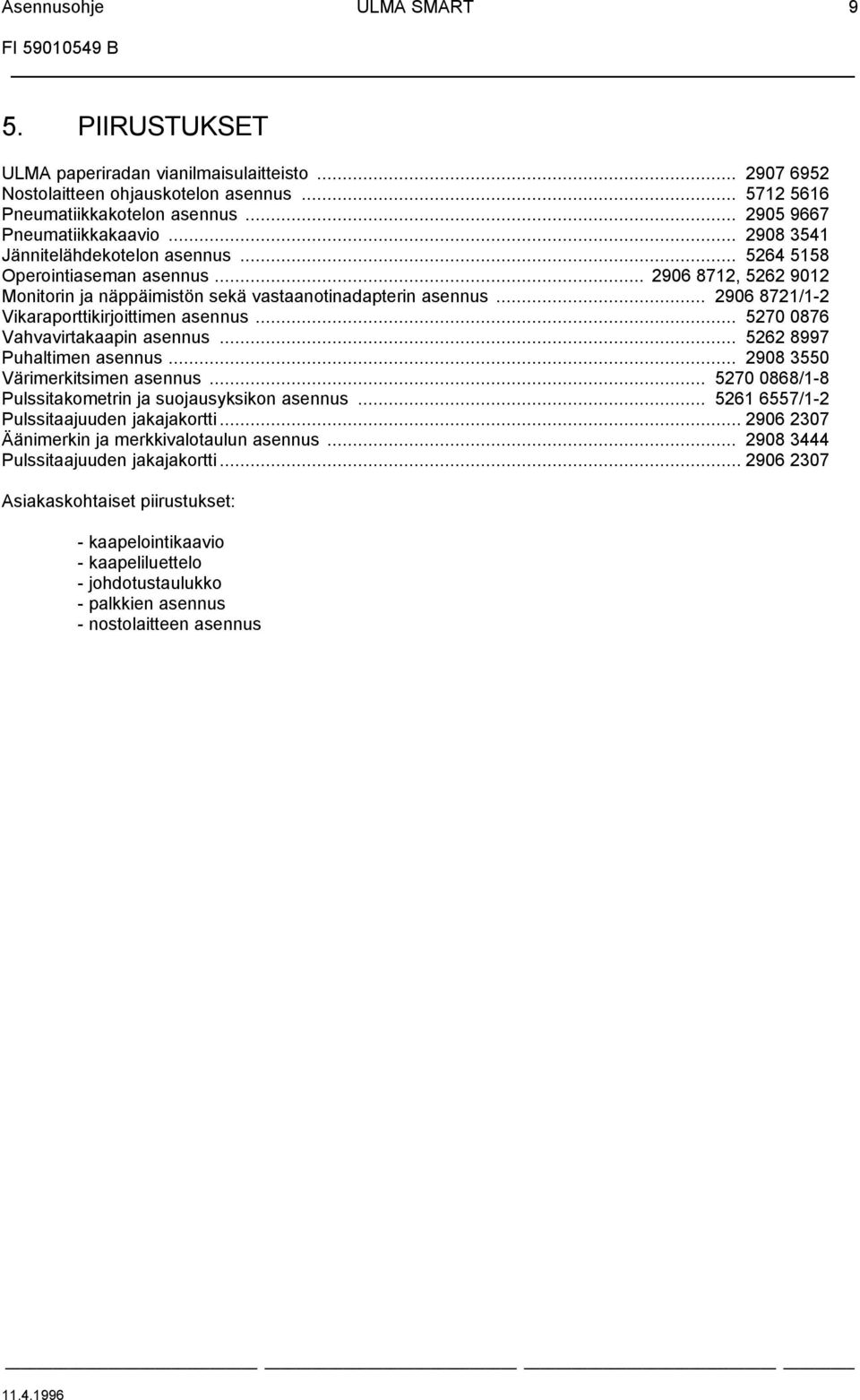

11 Asennusohje ULMA SMART 9 5. PIIRUSTUKSET ULMA paperiradan vianilmaisulaitteisto Nostolaitteen ohjauskotelon asennus Pneumatiikkakotelon asennus Pneumatiikkakaavio Jännitelähdekotelon asennus Operointiaseman asennus , Monitorin ja näppäimistön sekä vastaanotinadapterin asennus /1-2 Vikaraporttikirjoittimen asennus Vahvavirtakaapin asennus Puhaltimen asennus Värimerkitsimen asennus /1-8 Pulssitakometrin ja suojausyksikon asennus /1-2 Pulssitaajuuden jakajakortti Äänimerkin ja merkkivalotaulun asennus Pulssitaajuuden jakajakortti Asiakaskohtaiset piirustukset: - kaapelointikaavio - kaapeliluettelo - johdotustaulukko - palkkien asennus - nostolaitteen asennus
