Asennus- ja käyttöohje Alkuperäisten käyttöohjeiden käännös

Transkriptio

1 FI fi Asennus- ja käyttöohje Alkuperäisten käyttöohjeiden käännös

2 Asennus- ja käyttöohje Putkijalustaversio A (aa-asennus) Putkijalustaversio B (seinäasennus) 2 Änderungen i Sinne der technischen Weiterentwicklung vorbehalten!

3 Sisällysluettelo 1 Yleistä Johdanto Käyttötarkoitus Käyttörajoitukset Rakenteelliset itat Nostolaitteen ja sen koponenttien allin nii Mallikilpi Turvallisuus Turvallisuusohjeita laitteen ohjaajalle Pystyputken jalustan asentainen Nostolaitteen asennus ja purku Asennusesierkki Liitteet: Tarkastuslehti / Huoautuksia asiantuntijalle Vinssin käyttöohje (löytyy alkuperäispakkauksesta) Ankkurointijärjestelän asennusohje (löytyy alkuperäispakkauksesta) 3

4 1 Yleistä 1.1 Johdanto Tää Asennus- ja käyttöohje ja erillinen Turvallisuusohjeita-vihko sisältävät tärkeitä neuvoja ja turvallisuusohjeita, joita on noudatettava kuljetettaessa, koottaessa ja asennettaessa sekä käyttöönoton yhteydessä. Sen vuoksi asennus- sekä käyttöhenkilöstön tulee perehtyä etukäteen näihin dokuentteihin, joiden tulee olla aina nähtävillä puppuyksikön/laitteiston sijoituspaikassa. Turvallisuusohjeet, joiden laiinlyöinen voi aiheuttaa vaaratilanteen ihisille, on erkitty yleisellä vaarasybolilla. HUOMIO Viittaa turvallisuusohjeisiin, joiden laiinlyönti saattaa vaarantaa puppuyksikön tai sen toiinnan. LISÄOHJE Viittaa tärkeisiin tietoihin. Kuvaviittauksissa, esi. (3/2) ensiäinen nuero kertoo kuvan nueron, toinen nuero aseanueron kyseisessä kuvassa. Asennus- ja käyttöohje koostuu kokonaisuudessaan seuraavassa luetelluista asiakirjoista, jotka näin ollen ovat kiinteä osa tätä Asennus- ja käyttöohjetta. ABS nostolaitteen 5 kn asennus- ja käyttöohje. Vaatiustenukaisuusvakuutus ABS nostolaitteelle 5 kn EY-konedirektiivin (98/37/EY) liitteen II A ukaisesti. Tarkastussuunnitela vinsseille, nosto- ja vetolaitteille asiantuntijoita varten. ABS nostolaitteen 5 kn ja siihen kuuluvien osien asennus- ja käyttöohjeen lisäksi asennus- ja käyttöohjeeseen kuuluvat kiinteästi seuraavat asiakirjat: Köysivinssin valistajan antaa käyttöohje (sis. vaatiustenukaisuusvakuutus). Reaktioankkurien valistajan antaa asennusohje. 1.2 Käyttötarkoitus ABS nostolaitetta 5 kn käytetään käsikäyttöiseen uppooottorisekoittiien, -puppujen, -tuulettiien ja näihin kuuluvien tarvikkeiden nostaiseen ja laskeiseen. Sitä voidaan kääntää 360, ja siinä on taivutettava puoi, jonka avulla laite voidaan säätää kulloinkin halutun ulottuan ja kantokyvyn ukaisesti. Luokittelu norin DIN ukaan: H1/B1 (oottoriluokka 1 C). Jotta laitetta voitaisiin käyttää erilaisilla asennuspaikoilla, se voidaan purkaa koleen helposti kuljetettavaan pääkoponenttiin: 1) pystyputki 2) puoi 3) köysivinssi köysineen Asennuspaikalla nostolaite asetetaan oaan putkijalustaansa (pystyputken jalusta), joka on kiinnitetty rakennuskohteeseen. Kulloisistakin paikallisista olosuhteista riippuen voidaan käyttää joko aahan kiinnitettyä (A) tai seinään asennettua (B) putkijalustaa. 1.3 Käyttörajoitukset Nostolaite ja siihen kuuluvat pystyputken jalustat ovat säänkestäviä. Köysivinssit eivät tietyin osin ole säänkestäviä, ja siksi ne on syytä käytön jälkeen irrottaa ja varastoida suojattuina. Jos nostolaitetta käytetään syövyttävässä ateriaalissa, laite on puhdistettava huolellisesti käytön jälkeen, ja asiantuntijan on tarkastettava laite tavallista useain. Noudata suuripia sallittuja kuoria käyttäessäsi ABS-nosturia 5 kn. 4

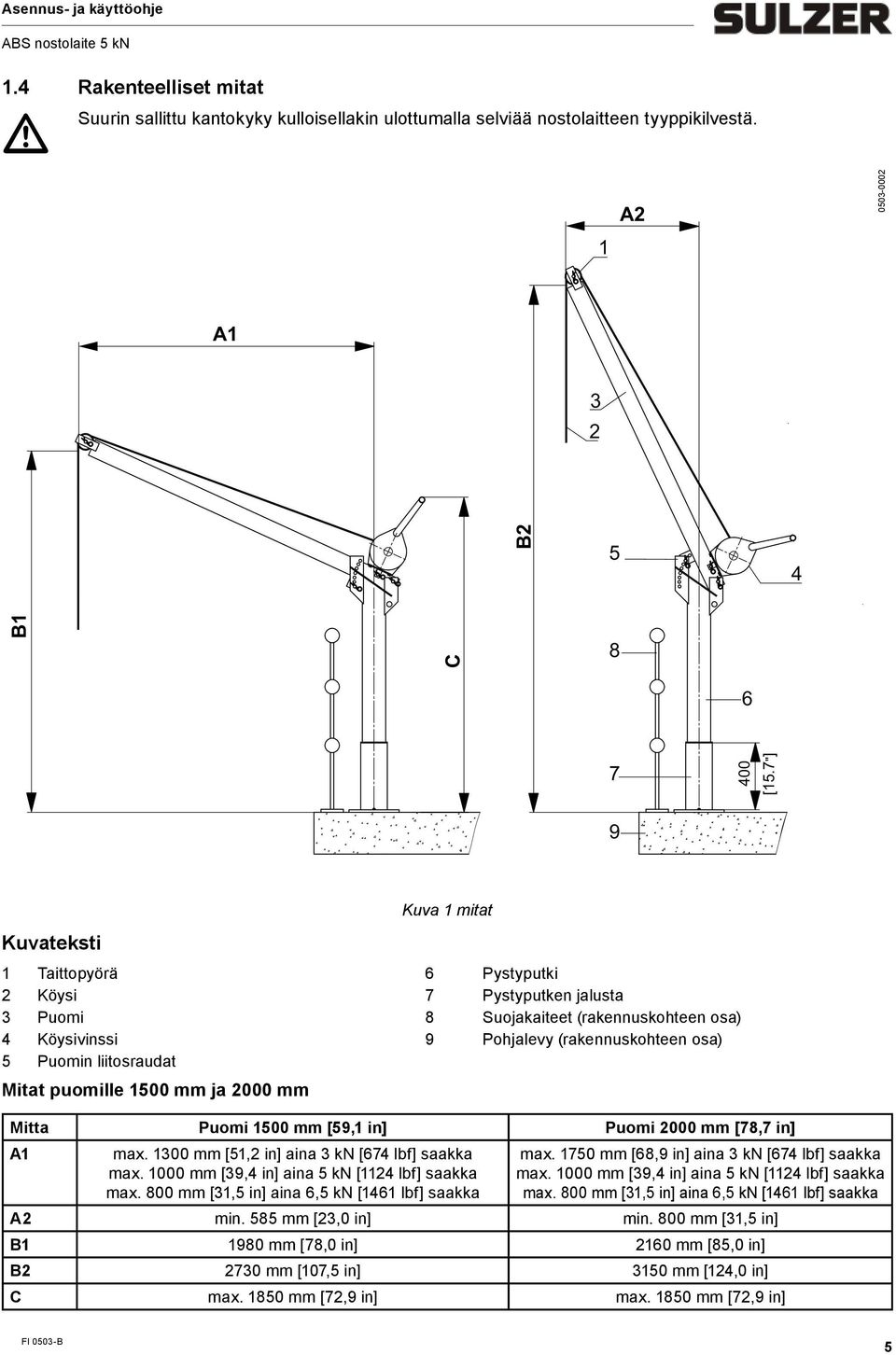

5 1.4 Rakenteelliset itat Suurin sallittu kantokyky kulloisellakin ulottualla selviää nostolaitteen tyyppikilvestä. 1 A A1 3 2 B2 5 4 B1 C [15.7"] 9 Kuvateksti Kuva 1 itat 1 Taittopyörä 6 Pystyputki 2 Köysi 7 Pystyputken jalusta 3 Puoi 8 Suojakaiteet (rakennuskohteen osa) 4 Köysivinssi 9 Pohjalevy (rakennuskohteen osa) 5 Puoin liitosraudat Mitat puoille 1500 ja 2000 Mitta Puoi 1500 [59,1 in] Puoi 2000 [78,7 in] A1 ax [51,2 in] aina 3 kn [674 lbf] saakka ax [39,4 in] aina 5 kn [1124 lbf] saakka ax. 800 [31,5 in] aina 6,5 kn [1461 lbf] saakka ax [68,9 in] aina 3 kn [674 lbf] saakka ax [39,4 in] aina 5 kn [1124 lbf] saakka ax. 800 [31,5 in] aina 6,5 kn [1461 lbf] saakka A2 in. 585 [23,0 in] in. 800 [31,5 in] B [78,0 in] 2160 [85,0 in] B [107,5 in] 3150 [124,0 in] C ax [72,9 in] ax [72,9 in] 5

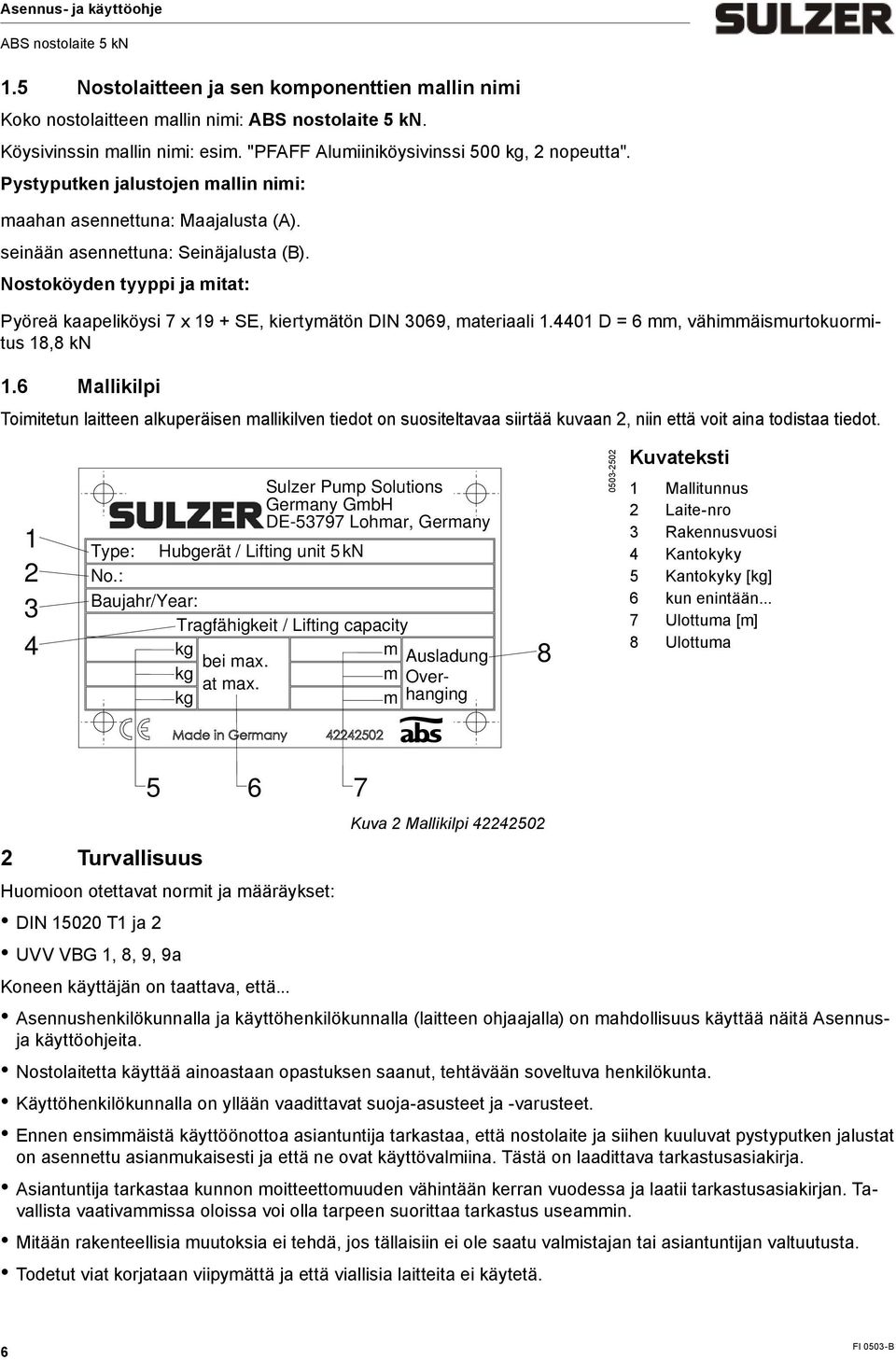

6 1.5 Nostolaitteen ja sen koponenttien allin nii Koko nostolaitteen allin nii:. Köysivinssin allin nii: esi. "PFAFF Aluiiniköysivinssi 500 kg, 2 nopeutta". Pystyputken jalustojen allin nii: aahan asennettuna: Maajalusta (A). seinään asennettuna: Seinäjalusta (B). Nostoköyden tyyppi ja itat: Pyöreä kaapeliköysi 7 x 19 + SE, kiertyätön DIN 3069, ateriaali D = 6, vähiäisurtokuoritus 18,8 kn 1.6 Mallikilpi Toiitetun laitteen alkuperäisen allikilven tiedot on suositeltavaa siirtää kuvaan 2, niin että voit aina todistaa tiedot Sulzer Pup Solutions Gerany GbH DE Lohar, Gerany Type: Hubgerät / Lifting unit 5 kn No.: Baujahr/Year: Tragfähigkeit / Lifting capacity kg bei ax. Ausladung kg at ax. Overkg hanging 5 2 Turvallisuus 6 7 Huoioon otettavat norit ja ääräykset: DIN T1 ja 2 UVV VBG 1, 8, 9, 9a Kuva 2 Mallikilpi Kuvateksti 1 Mallitunnus 2 Laite-nro 3 Rakennusvuosi 4 Kantokyky 5 Kantokyky [kg] 6 kun enintään... 7 Ulottua [] 8 Ulottua Koneen käyttäjän on taattava, että... Asennushenkilökunnalla ja käyttöhenkilökunnalla (laitteen ohjaajalla) on ahdollisuus käyttää näitä Asennusja käyttöohjeita. Nostolaitetta käyttää ainoastaan opastuksen saanut, tehtävään soveltuva henkilökunta. Käyttöhenkilökunnalla on yllään vaadittavat suoja-asusteet ja -varusteet. Ennen ensiäistä käyttöönottoa asiantuntija tarkastaa, että nostolaite ja siihen kuuluvat pystyputken jalustat on asennettu asianukaisesti ja että ne ovat käyttövaliina. Tästä on laadittava tarkastusasiakirja. Asiantuntija tarkastaa kunnon oitteettouuden vähintään kerran vuodessa ja laatii tarkastusasiakirjan. Tavallista vaativaissa oloissa voi olla tarpeen suorittaa tarkastus useain. Mitään rakenteellisia uutoksia ei tehdä, jos tällaisiin ei ole saatu valistajan tai asiantuntijan valtuutusta. Todetut viat korjataan viipyättä ja että viallisia laitteita ei käytetä. 6

7 2.1 Turvallisuusohjeita laitteen ohjaajalle Lue Asennus- ja käyttöohje huolellisesti! Ennen jokaista käyttöä on tarkastettava laitteen oitteeton kunto; saalla tulee tarkastaa yös, että pystyputki on tukevasti paikallaan. Havaitut viat on iloitettava käyttäjälle viipyättä, ja laite on poistettava käytöstä! On Riippuvien Sallittuja On On Missään Kuoria Köysivinssiä Nostoköyttä Laitteen Nostoköyden varistettava, että laitteen työskentelyalueella ei ole ketään! Tarvittaessa alue on eristettävä! kuorien alapuolella ei saa oleskella! kuorituksia, jotka ääräytyvät valitun ulottuan perusteella, ei saa illoinkaan ylittää! käytettävä vain tarkoitukseen soveltuvia kuorankannatusvälineitä (ks. VBG 9a)! varistettava, että kuora ei voi jäädä puristuksiin tai tarttua ihinkään! tapauksessa nostolaitteella ei saa kuljettaa ihisiä! saa liikuttaa ainoastaan pystysuorassa, ei illoinkaan viistossa! ei saa käyttää oottorin avulla! ei saa käyttää kiinnitysvälineenä (sitä ei saa kiertää kuoran ypärille)! ohjaajan on nähtävä kuora joka tilanteessa! Jos tää ei ole ahdollista, on käytettävä apuhenkilöä, joka antaa ohjeita! on oltava kireällä, kun sitä kelataan köysivinssille! Köyden kelaainen löyhästi johtaa vaurioihin, jotka vähentävät kantokykyä erkittävästi! Nostoköyteen asennettu lisäpaino voi helpottaa kireälle kelaaista. Köyden Kuoran Nostolaitteen loppupää on kiinnitettävä köysirupuun köysivinssin käyttöohjeiden ukaisesti! aliassa asennossa köysiruulla on oltava vielä vähintään kole kierrosta köyttä! kaikkien kantavien pulttien on käytön aikana oltava varistettu varistussokalla! 7

8 Näiden ohjeiden lisäksi on noudatettava norin DIN ääräyksiä sekä Saksassa VBG:n onnettouuden ennaltaehkäisysääntöjä VBG 8, VBG 9a! Näiden lisäksi on noudatettava kussakin aassa voiassa olevia kansallisia ääräyksiä! 3 Pystyputken jalustan asentainen [ 5.5"] Ø17 [0.67"] Kuvateksti 1 Kuusioutteri DIN Kuusioutteri ISO esi. ankkurointitanko A Putkijalustaversio A (aa-asennus) B Putkijalustaversio B (seinäasennus) 400 [15.7"] A 140 [ 5.5"] 275 [10.8"] 275 [10.8"] 140 [ 5.5"] Ø17 [0.67"] 400 [15.7"] 140 [ 5.5"] 320 [12.6"] B 190 [7.5"] Kuva 3 Vaihtoehtoiset pystyputken jalustat Tarkasta putkijalustojen ja kiinnitysvälineiden oitteeton kunto ja täydellisyys osaluettelon avulla. Asennuspaikan tarkastus asennuspiirroksen ukaisesti: a. Sen rakennuskohteen soveltuvuus lujuuden puolesta (in. B25), johon putkijalusta kiinnitetään. b. Aiotun asennuspaikan soveltuvuus nostolaitteen käyttöturvallisuuden kannalta. c. Jotta voitaisiin ahdollistaa putkijalustan B pystytys luotisuoraan, ja jotta voitaisiin taata voian oitteeton välitys, tulee jalustan pohjalevy kiinnittää uttereilla (3/2). Noudata kiinnitysvälineitten käyttöohjeita, esi.: Asetussyvyys Porauksen läpiitta Reunojen etäisyydet Työstöläpötila Muovilaastin viieinen käyttöpäivä Reaktio- ja kovettuisajat Ohjekiristystiukkuudet - - Ruuvinvaristin Ennen nostolaitteen käyttöönottoa asiantuntijan on tarkastettava valiiksi asennettu putkijalusta. Tästä on laadittava tarkastusasiakirja. 8

9 4 Nostolaitteen asennus ja purku Ennen ensiäistä asennusta kaikkien osien oikeellisuus ja täydellisyys on tarkastettava osaluettelon avulla. Ennen ensiäistä käyttöönottoa asiantuntijan on tarkastettava käyttövalis laite ja siihen kuuluvat putkijalustat. Tästä on laadittava tarkastusasiakirja (ks. liite) Kuvateksti 1 Putkijalusta 2 Alepi laakeri 3 Ylepi laakeri 4 Pystyputki 5 kääntökahva 6 Pultti 7 Sokka 8 Puoi 9 Paino (tarvike) 10 Köysirulla 11 Rullanpidikkeen rako 12 Köysivinssi 13 Kapi 14 Vinssin levy 15 Puoin liitosraudat 4 3 B 2 1 A Kuva 4 Nostolaitteen asennus / purku Asennus Laita pystyputki (4/4) jalustaansa (4/1). Ripusta puoi (4/8) pultin avulla (4/6) pystyputkeen kuuluvien liitosrautojen (4/15) alepiin reikiin ja varista sokalla (4/7). Nosta puoi pystyyn, niin että toinen pultti (4/6) voidaan laittaa paikalleen. Varista toinen pultti sokan (4/7) avulla. Ruuvaa vinssin levy (4/14) kiinni köysivinssiin (4/12) (noudata köysivinssin käyttöohjetta!). Kiinnitä köysivinssi kolannella pultilla (4/6) puoiin (4/8) ja varista kolannella sokalla (4/7). Kiinnitä nostoköysi köysirupuun vinssin käyttöohjeen ukaisesti. Vie köysi rullanpidikkeen raon (4/11) kautta ja aseta se köysirullalle (4/10). Kelaa köysi tiukasti vinssille. Köyden pituus on itoitettava siten, että kuoran aliassa asennossa köysiruulla on vielä vähintään kole kierrosta köyttä! Säädä puoi halutun ulottuan ja liikutettavan kuoran ukaisesti sopivaan kulaan. 9

10 Maksiikuora Maksiikuora kun korkeintaan 1,30 [51 in] ulottua: 300 kg [662 lb]! (vain kun puoi 1500 /59,1 in) kun korkeintaan 1,75 [69 in] ulottua: 300 kg [662 lb]! (vain kun puoi 2000 /78,7 in) Maksiikuora Maksiikuora kun korkeintaan 1,0 [39 in] ulottua: 500 kg [1103 lb]! kun korkeintaan 0,8 [31 in] ulottua: 650 kg [1433 lb]! Laita kapi (4/5) pystyputkessa sitä varten oleviin porauksiin ja varista sokalla (4/7). Tarkasta, että ylepi pystyputkenohjain (4/3) istuu pystyputken jalustassa oikein. Kääntöliikkeen helpottaiseksi rasvaa tarvittaessa. Purku: Jos nostolaite halutaan asettaa toiseen pystyputken jalustaan, laite voidaan purkaa vastakkaisessa järjestyksessä. HUOMIO 5 Asennusesierkki Jos nostolaitetta ei käytetä pitkään aikaan, köysivinssi on syytä irrottaa ja varastoida suojattuina Kuva 5 Asennus- käyttöesierkki käytettäessä yhdessä ABS virtauksenkiihdyttien SB 2500 kanssa LISÄOHJE 10 Ripustuskoukku ei kuulu toiituslaajuuteen!

11 1. Valistaja: Sulzer Pup Solutions Gerany GbH, Scheiderhöher Str D Lohar 2. Rakennusvuosi: 3. Sarjanuero: 4. Kantokyky: 5. Köysivinssin valistaja: Malli: 6. Nostoköysi: Läpiitta: Ø Vähiäisurtokuoritus: kn 7. Tarkastus ennen ensiäistä käyttöönottoa: Pv: Suoritti: Määräaikaistarkastukset (väh. kerran vuodessa) Päivääärä Löydös Allekirjoitus Pv. Puuteiden korjaus Suoritti Huoautuksia asiantuntijalle 1. Tyyppikilven, varoitushuoautusten ja kantokykytietojen erkintä, luettavuus ja täydellisyys. 2. Tarkasta pystyputki, puoi ja pystyputken jalusta vaurioiden, kuluisen, korroosion ja vääntyisten varalta. 3. Tarkasta laakerieleenttien (pystyputki, köysirulla) liikkuvuus. 4. Tarkasta pulttien kuluneisuus ja vääntyneisyys, sekä se, että varistussokka on paikallaan. 5. Tarkasta nostoköyden oikeat pituudet ja kuluattouus. 6. Köysivinssi: tarkastus vinssin käyttöohjeen ukaisesti. 7. Pystyputken jalustan kiinnitys rakennuskohteeseen: tarkasta korroosiovauriot, kiinnitysten lujuus ja pohjan oitteettouus. 11

12 I Sulzer Pup Solutions Gerany GbH I Scheiderhöher Straße 30-38, D Lohar, Gerany I I Tel I Fax I I
