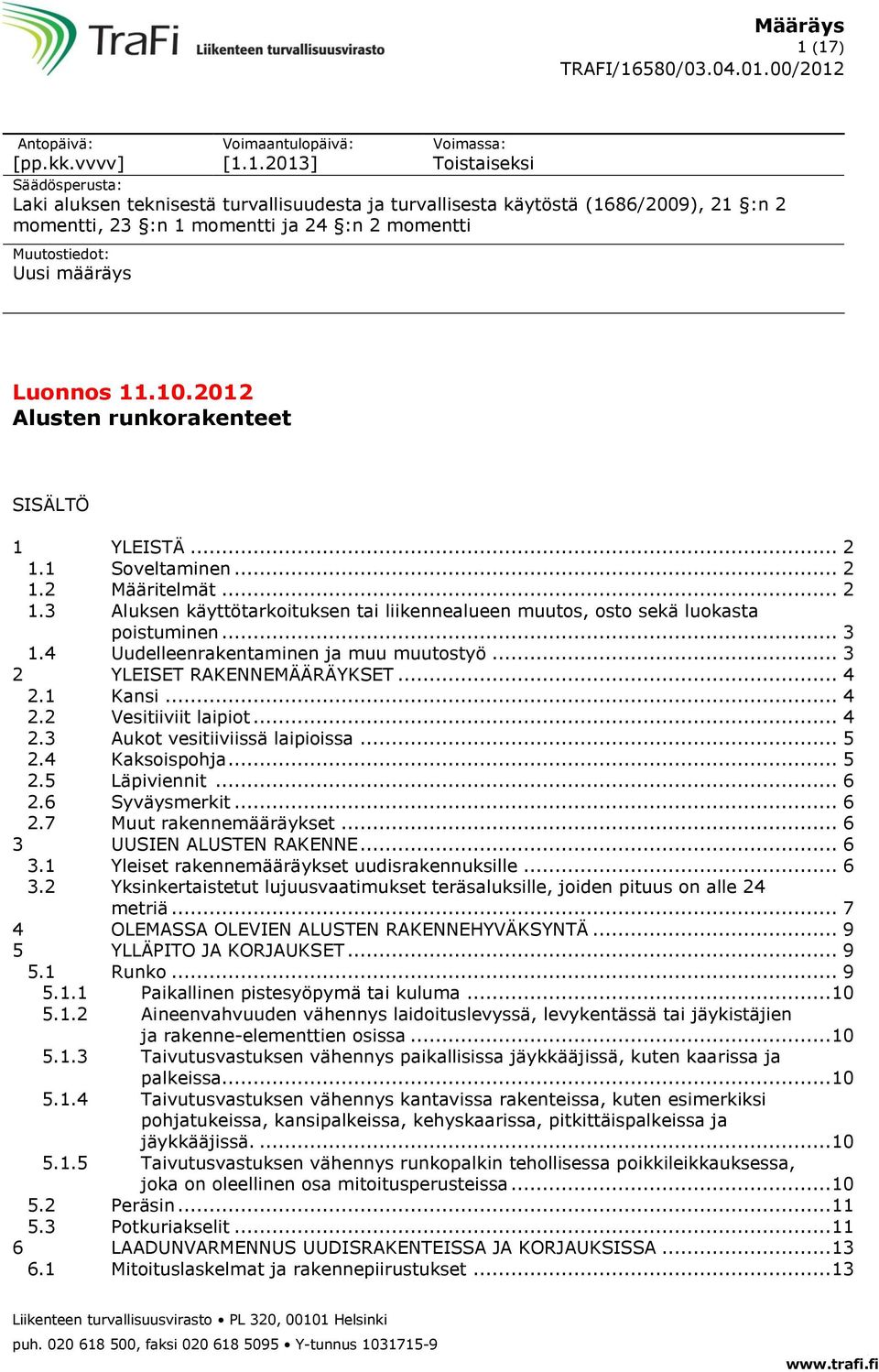

1 1 (17) TRAFI/16580/ /2012 Antopäivä: [pp.kk.vvvv] Voimaantulopäivä: [ ] Voimassa: Toistaiseksi Säädösperusta: Laki aluksen teknisestä turvallisuudesta ja turvallisesta käytöstä (1686/2009), 21 :n 2 momentti, 23 :n 1 momentti ja 24 :n 2 momentti Muutostiedot: Uusi määräys Luonnos Alusten runkorakenteet SISÄLTÖ 1 YLEISTÄ Soveltaminen Määritelmät Aluksen käyttötarkoituksen tai liikennealueen muutos, osto sekä luokasta poistuminen Uudelleenrakentaminen ja muu muutostyö YLEISET RAKENNEMÄÄRÄYKSET Kansi Vesitiiviit laipiot Aukot vesitiiviissä laipioissa Kaksoispohja Läpiviennit Syväysmerkit Muut rakennemääräykset UUSIEN ALUSTEN RAKENNE Yleiset rakennemääräykset uudisrakennuksille Yksinkertaistetut lujuusvaatimukset teräsaluksille, joiden pituus on alle 24 metriä OLEMASSA OLEVIEN ALUSTEN RAKENNEHYVÄKSYNTÄ YLLÄPITO JA KORJAUKSET Runko Paikallinen pistesyöpymä tai kuluma Aineenvahvuuden vähennys laidoituslevyssä, levykentässä tai jäykistäjien ja rakenne-elementtien osissa Taivutusvastuksen vähennys paikallisissa jäykkääjissä, kuten kaarissa ja palkeissa Taivutusvastuksen vähennys kantavissa rakenteissa, kuten esimerkiksi pohjatukeissa, kansipalkeissa, kehyskaarissa, pitkittäispalkeissa ja jäykkääjissä Taivutusvastuksen vähennys runkopalkin tehollisessa poikkileikkauksessa, joka on oleellinen osa mitoitusperusteissa Peräsin Potkuriakselit LAADUNVARMENNUS UUDISRAKENTEISSA JA KORJAUKSISSA Mitoituslaskelmat ja rakennepiirustukset Liikenteen turvallisuusvirasto PL 320, Helsinki puh , faksi Y-tunnus / r

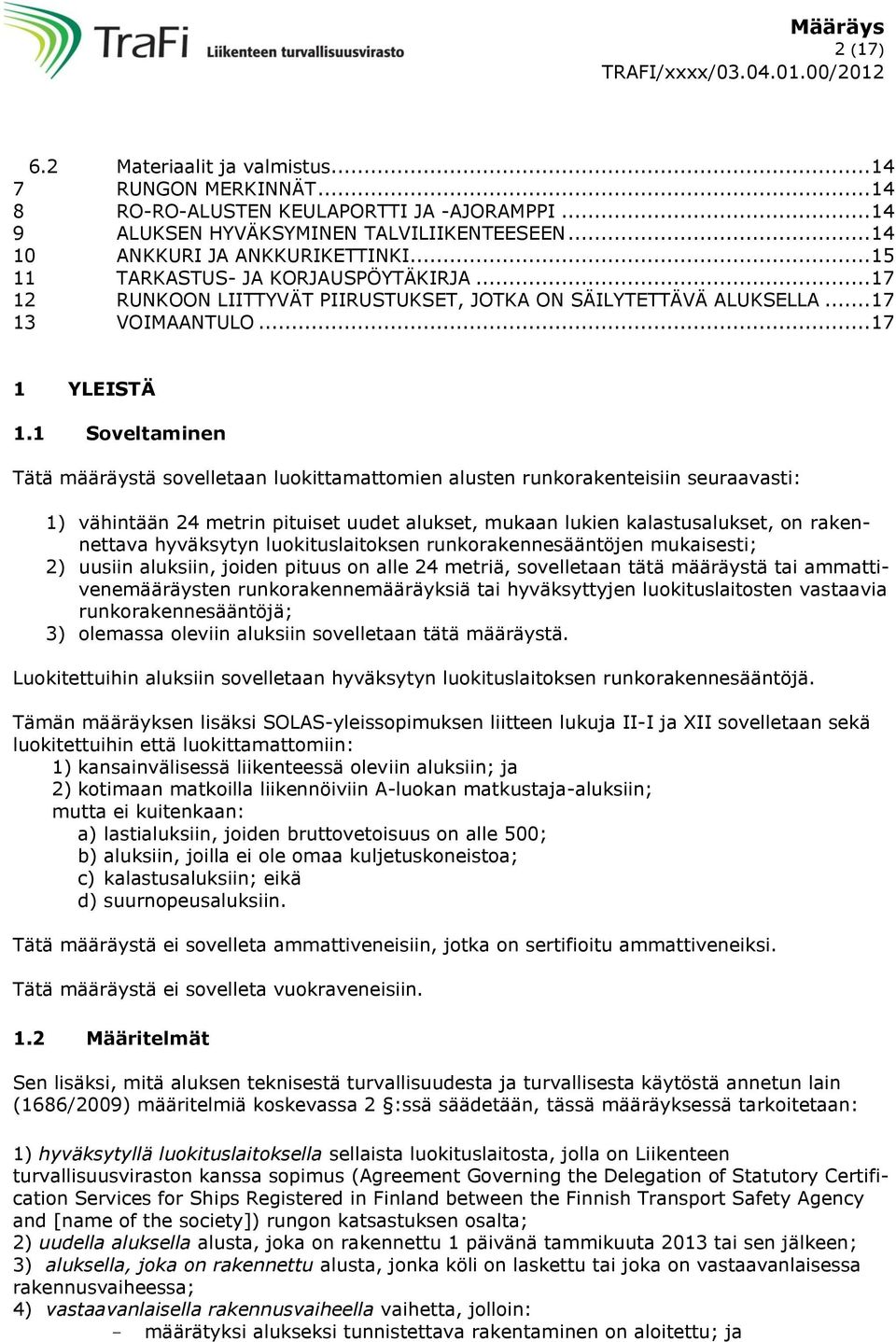

2 2 (17) 6.2 Materiaalit ja valmistus RUNGON MERKINNÄT RO-RO-ALUSTEN KEULAPORTTI JA -AJORAMPPI ALUKSEN HYVÄKSYMINEN TALVILIIKENTEESEEN ANKKURI JA ANKKURIKETTINKI TARKASTUS- JA KORJAUSPÖYTÄKIRJA RUNKOON LIITTYVÄT PIIRUSTUKSET, JOTKA ON SÄILYTETTÄVÄ ALUKSELLA VOIMAANTULO YLEISTÄ 1.1 Soveltaminen Tätä määräystä sovelletaan luokittamattomien alusten runkorakenteisiin seuraavasti: 1) vähintään 24 metrin pituiset uudet alukset, mukaan lukien kalastusalukset, on rakennettava hyväksytyn luokituslaitoksen runkorakennesääntöjen mukaisesti; 2) uusiin aluksiin, joiden pituus on alle 24 metriä, sovelletaan tätä määräystä tai ammattivenemääräysten runkorakennemääräyksiä tai hyväksyttyjen luokituslaitosten vastaavia runkorakennesääntöjä; 3) olemassa oleviin aluksiin sovelletaan tätä määräystä. Luokitettuihin aluksiin sovelletaan hyväksytyn luokituslaitoksen runkorakennesääntöjä. Tämän määräyksen lisäksi SOLAS-yleissopimuksen liitteen lukuja II-I ja XII sovelletaan sekä luokitettuihin että luokittamattomiin: 1) kansainvälisessä liikenteessä oleviin aluksiin; ja 2) kotimaan matkoilla liikennöiviin A-luokan matkustaja-aluksiin; mutta ei kuitenkaan: a) lastialuksiin, joiden bruttovetoisuus on alle 500; b) aluksiin, joilla ei ole omaa kuljetuskoneistoa; c) kalastusaluksiin; eikä d) suurnopeusaluksiin. Tätä määräystä ei sovelleta ammattiveneisiin, jotka on sertifioitu ammattiveneiksi. Tätä määräystä ei sovelleta vuokraveneisiin. 1.2 Määritelmät Sen lisäksi, mitä aluksen teknisestä turvallisuudesta ja turvallisesta käytöstä annetun lain (1686/2009) määritelmiä koskevassa 2 :ssä säädetään, tässä määräyksessä tarkoitetaan: 1) hyväksytyllä luokituslaitoksella sellaista luokituslaitosta, jolla on Liikenteen turvallisuusviraston kanssa sopimus (Agreement Governing the Delegation of Statutory Certification Services for Ships Registered in Finland between the Finnish Transport Safety Agency and [name of the society]) rungon katsastuksen osalta; 2) uudella aluksella alusta, joka on rakennettu 1 päivänä tammikuuta 2013 tai sen jälkeen; 3) aluksella, joka on rakennettu alusta, jonka köli on laskettu tai joka on vastaavanlaisessa rakennusvaiheessa; 4) vastaavanlaisella rakennusvaiheella vaihetta, jolloin: - määrätyksi alukseksi tunnistettava rakentaminen on aloitettu; ja

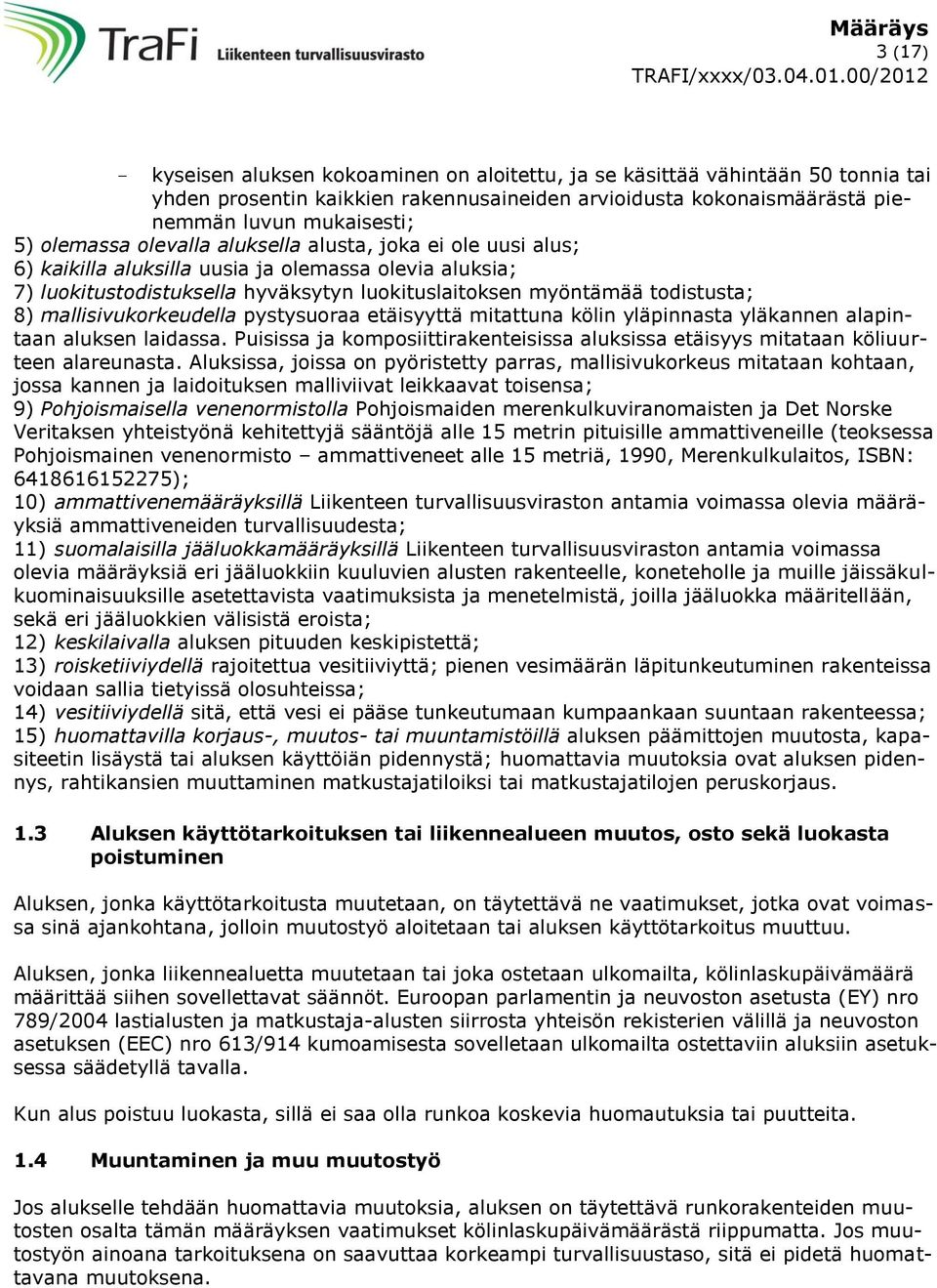

3 3 (17) - kyseisen aluksen kokoaminen on aloitettu, ja se käsittää vähintään 50 tonnia tai yhden prosentin kaikkien rakennusaineiden arvioidusta kokonaismäärästä pienemmän luvun mukaisesti; 5) olemassa olevalla aluksella alusta, joka ei ole uusi alus; 6) kaikilla aluksilla uusia ja olemassa olevia aluksia; 7) luokitustodistuksella hyväksytyn luokituslaitoksen myöntämää todistusta; 8) mallisivukorkeudella pystysuoraa etäisyyttä mitattuna kölin yläpinnasta yläkannen alapintaan aluksen laidassa. Puisissa ja komposiittirakenteisissa aluksissa etäisyys mitataan köliuurteen alareunasta. Aluksissa, joissa on pyöristetty parras, mallisivukorkeus mitataan kohtaan, jossa kannen ja laidoituksen malliviivat leikkaavat toisensa; 9) Pohjoismaisella venenormistolla Pohjoismaiden merenkulkuviranomaisten ja Det Norske Veritaksen yhteistyönä kehitettyjä sääntöjä alle 15 metrin pituisille ammattiveneille (teoksessa Pohjoismainen venenormisto ammattiveneet alle 15 metriä, 1990, Merenkulkulaitos, ISBN: ); 10) ammattivenemääräyksillä Liikenteen turvallisuusviraston antamia voimassa olevia määräyksiä ammattiveneiden turvallisuudesta; 11) suomalaisilla jääluokkamääräyksillä Liikenteen turvallisuusviraston antamia voimassa olevia määräyksiä eri jääluokkiin kuuluvien alusten rakenteelle, koneteholle ja muille jäissäkulkuominaisuuksille asetettavista vaatimuksista ja menetelmistä, joilla jääluokka määritellään, sekä eri jääluokkien välisistä eroista; 12) keskilaivalla aluksen pituuden keskipistettä; 13) roisketiiviydellä rajoitettua vesitiiviyttä; pienen vesimäärän läpitunkeutuminen rakenteissa voidaan sallia tietyissä olosuhteissa; 14) vesitiiviydellä sitä, että vesi ei pääse tunkeutumaan kumpaankaan suuntaan rakenteessa; 15) huomattavilla korjaus-, muutos- tai muuntamistöillä aluksen päämittojen muutosta, kapasiteetin lisäystä tai aluksen käyttöiän pidennystä; huomattavia muutoksia ovat aluksen pidennys, rahtikansien muuttaminen matkustajatiloiksi tai matkustajatilojen peruskorjaus. 1.3 Aluksen käyttötarkoituksen tai liikennealueen muutos, osto sekä luokasta poistuminen Aluksen, jonka käyttötarkoitusta muutetaan, on täytettävä ne vaatimukset, jotka ovat voimassa sinä ajankohtana, jolloin muutostyö aloitetaan tai aluksen käyttötarkoitus muuttuu. Aluksen, jonka liikennealuetta muutetaan tai joka ostetaan ulkomailta, kölinlaskupäivämäärä määrittää siihen sovellettavat säännöt. Euroopan parlamentin ja neuvoston asetusta (EY) nro 789/2004 lastialusten ja matkustaja-alusten siirrosta yhteisön rekisterien välillä ja neuvoston asetuksen (EEC) nro 613/914 kumoamisesta sovelletaan ulkomailta ostettaviin aluksiin asetuksessa säädetyllä tavalla. Kun alus poistuu luokasta, sillä ei saa olla runkoa koskevia huomautuksia tai puutteita. 1.4 Muuntaminen ja muu muutostyö Jos alukselle tehdään huomattavia muutoksia, aluksen on täytettävä runkorakenteiden muutosten osalta tämän määräyksen vaatimukset kölinlaskupäivämäärästä riippumatta. Jos muutostyön ainoana tarkoituksena on saavuttaa korkeampi turvallisuustaso, sitä ei pidetä huomattavana muutoksena.

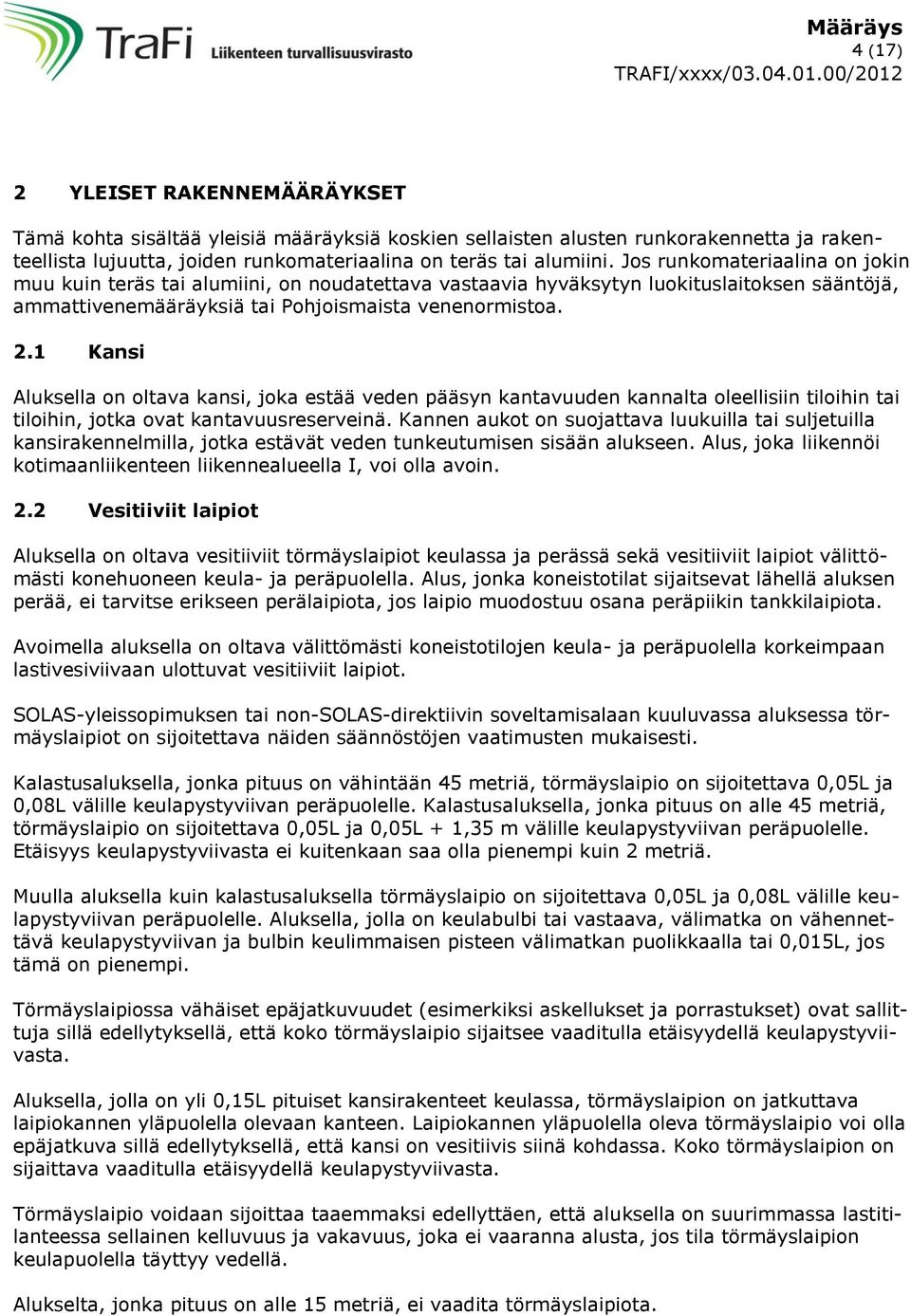

4 4 (17) 2 YLEISET RAKENNEMÄÄRÄYKSET Tämä kohta sisältää yleisiä määräyksiä koskien sellaisten alusten runkorakennetta ja rakenteellista lujuutta, joiden runkomateriaalina on teräs tai alumiini. Jos runkomateriaalina on jokin muu kuin teräs tai alumiini, on noudatettava vastaavia hyväksytyn luokituslaitoksen sääntöjä, ammattivenemääräyksiä tai Pohjoismaista venenormistoa. 2.1 Kansi Aluksella on oltava kansi, joka estää veden pääsyn kantavuuden kannalta oleellisiin tiloihin tai tiloihin, jotka ovat kantavuusreserveinä. Kannen aukot on suojattava luukuilla tai suljetuilla kansirakennelmilla, jotka estävät veden tunkeutumisen sisään alukseen. Alus, joka liikennöi kotimaanliikenteen liikennealueella I, voi olla avoin. 2.2 Vesitiiviit laipiot Aluksella on oltava vesitiiviit törmäyslaipiot keulassa ja perässä sekä vesitiiviit laipiot välittömästi konehuoneen keula- ja peräpuolella. Alus, jonka koneistotilat sijaitsevat lähellä aluksen perää, ei tarvitse erikseen perälaipiota, jos laipio muodostuu osana peräpiikin tankkilaipiota. Avoimella aluksella on oltava välittömästi koneistotilojen keula- ja peräpuolella korkeimpaan lastivesiviivaan ulottuvat vesitiiviit laipiot. SOLAS-yleissopimuksen tai non-solas-direktiivin soveltamisalaan kuuluvassa aluksessa törmäyslaipiot on sijoitettava näiden säännöstöjen vaatimusten mukaisesti. Kalastusaluksella, jonka pituus on vähintään 45 metriä, törmäyslaipio on sijoitettava 0,05L ja 0,08L välille keulapystyviivan peräpuolelle. Kalastusaluksella, jonka pituus on alle 45 metriä, törmäyslaipio on sijoitettava 0,05L ja 0,05L + 1,35 m välille keulapystyviivan peräpuolelle. Etäisyys keulapystyviivasta ei kuitenkaan saa olla pienempi kuin 2 metriä. Muulla aluksella kuin kalastusaluksella törmäyslaipio on sijoitettava 0,05L ja 0,08L välille keulapystyviivan peräpuolelle. Aluksella, jolla on keulabulbi tai vastaava, välimatka on vähennettävä keulapystyviivan ja bulbin keulimmaisen pisteen välimatkan puolikkaalla tai 0,015L, jos tämä on pienempi. Törmäyslaipiossa vähäiset epäjatkuvuudet (esimerkiksi askellukset ja porrastukset) ovat sallittuja sillä edellytyksellä, että koko törmäyslaipio sijaitsee vaaditulla etäisyydellä keulapystyviivasta. Aluksella, jolla on yli 0,15L pituiset kansirakenteet keulassa, törmäyslaipion on jatkuttava laipiokannen yläpuolella olevaan kanteen. Laipiokannen yläpuolella oleva törmäyslaipio voi olla epäjatkuva sillä edellytyksellä, että kansi on vesitiivis siinä kohdassa. Koko törmäyslaipion on sijaittava vaaditulla etäisyydellä keulapystyviivasta. Törmäyslaipio voidaan sijoittaa taaemmaksi edellyttäen, että aluksella on suurimmassa lastitilanteessa sellainen kelluvuus ja vakavuus, joka ei vaaranna alusta, jos tila törmäyslaipion keulapuolella täyttyy vedellä. Alukselta, jonka pituus on alle 15 metriä, ei vaadita törmäyslaipiota.

5 5 (17) 2.3 Aukot vesitiiviissä laipioissa Vesitiiviissä laipioissa saa olla ainoastaan sellaisia aukkoja, joita aluksen rakenne ja käyttötarkoitus edellyttävät. Aukoissa on oltava vesitiiviit sulkulaitteet, joiden lujuus vastaa ympäröivän rakenteen lujuutta. Aukkoja ei saa olla keulan törmäyslaipion niissä osissa, jotka sijaitsevat laipiokannen alapuolella. Ovet on pidettävä suljettuina merellä. Ovissa on oltava Pidettävä suljettuna merellä -kyltti. SOLAS-yleissopimuksen tai non-solas-direktiivin soveltamisalaan kuuluvassa aluksessa vesitiiviissä laipioissa olevien aukkojen on oltava näiden säännöstöjen vaatimusten mukaiset. Kalastusaluksessa, jonka pituus on alle 45 metriä, vesitiiviit ovet voivat olla saranoituja. Ovet on voitava avata ja sulkea paikallisesti molemmilta puolilta. Kalastusaluksessa, jonka pituus on vähintään 45 metriä, vesitiiviiden ovien on oltava liukuovia: 1) tiloissa, joissa ovet on tarkoitettu avattaviksi merellä ja joissa ovien kynnys on aluksen suurinta kulkusyväystä vastaavan vesiviivan alapuolella; ja 2) konehuoneessa akselitunnelin sisäänkäynnissä. Muut vesitiiviit ovet voivat olla saranoilla varustetut. Vesitiiviit liukuovet on voitava avata ja sulkea aluksen kallistuman ollessa 15 astetta. Vesitiiviiden ovien on oltava avattavissa paikallisesti kummaltakin puolelta, riippumatta niiden toimintatavasta. Vesitiiviiden ovien kauko-ohjauspisteessä on oltava ilmaisin, joka osoittaa, onko ovi auki vai kiinni. Vesitiiviiden ovien on oltava rakenteeltaan luokituslaitoksen hyväksymiä. Saranaovet voidaan asentaa sellaisiin vesitiiviisiin laipioihin, jotka erottavat toisistaan kansi- ja lastitiloja. Saranaovet on asennettava mahdollisimman korkealle ja niin kauas aluksen sivulaidoituksesta kuin mahdollista, mutta sivua lähinnä olevan pystysuoran ovenpielen etäisyys laidoituksesta ei saa olla pienempi kuin viidennes aluksen leveydestä. Tämä etäisyys on mitattava kohtisuoraan aluksen keskiviivaa vastaan ylimmän osastoimislastiviivan tasossa. 2.4 Kaksoispohja SOLAS-yleissopimuksen, MARPOL-yleissopimuksen tai non-solas-direktiivin soveltamisalaan kuuluvassa aluksessa on oltava kaksoispohja näiden säännöstöjen vaatimusten mukaisesti. Muussa kuin edellä tarkoitetussa aluksessa on oltava kaksoispohja, joka ulottuu konehuoneesta keulan törmäyslaipioon asti. Kaksoispohjan korkeuden on oltava vähintään 600 mm. Alukseen, jonka pituus on alle 60 metriä ja joka ei ole säiliöalus, ei vaadita kaksoispohjaa. Säiliöaluksessa, jonka bruttovetoisuus on vähintään 150, on myös kotimaanliikenteessä oltava MARPOL-yleissopimuksen mukainen kaksoispohja.

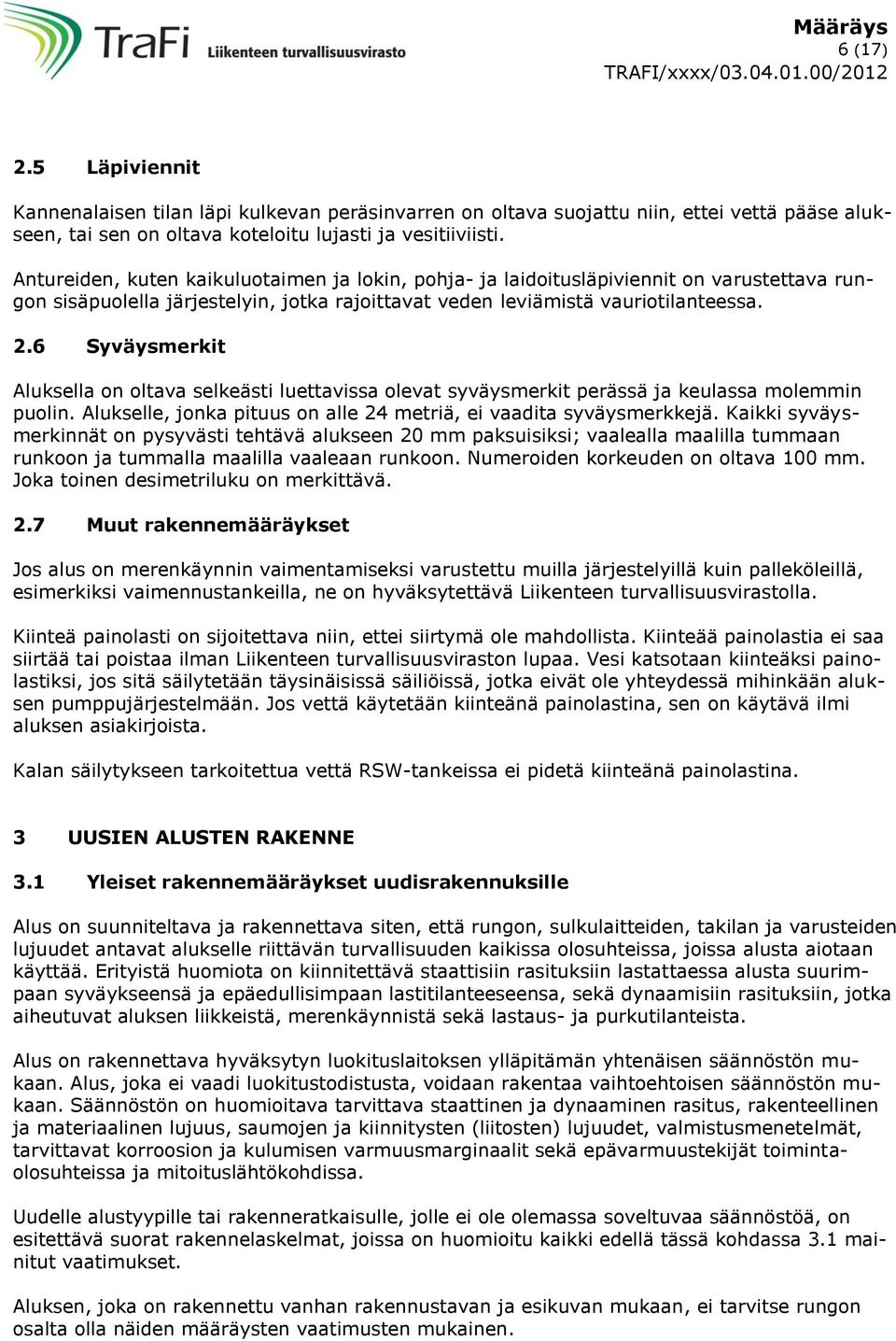

6 6 (17) 2.5 Läpiviennit Kannenalaisen tilan läpi kulkevan peräsinvarren on oltava suojattu niin, ettei vettä pääse alukseen, tai sen on oltava koteloitu lujasti ja vesitiiviisti. Antureiden, kuten kaikuluotaimen ja lokin, pohja- ja laidoitusläpiviennit on varustettava rungon sisäpuolella järjestelyin, jotka rajoittavat veden leviämistä vauriotilanteessa. 2.6 Syväysmerkit Aluksella on oltava selkeästi luettavissa olevat syväysmerkit perässä ja keulassa molemmin puolin. Alukselle, jonka pituus on alle 24 metriä, ei vaadita syväysmerkkejä. Kaikki syväysmerkinnät on pysyvästi tehtävä alukseen 20 mm paksuisiksi; vaalealla maalilla tummaan runkoon ja tummalla maalilla vaaleaan runkoon. Numeroiden korkeuden on oltava 100 mm. Joka toinen desimetriluku on merkittävä. 2.7 Muut rakennemääräykset Jos alus on merenkäynnin vaimentamiseksi varustettu muilla järjestelyillä kuin palleköleillä, esimerkiksi vaimennustankeilla, ne on hyväksytettävä Liikenteen turvallisuusvirastolla. Kiinteä painolasti on sijoitettava niin, ettei siirtymä ole mahdollista. Kiinteää painolastia ei saa siirtää tai poistaa ilman Liikenteen turvallisuusviraston lupaa. Vesi katsotaan kiinteäksi painolastiksi, jos sitä säilytetään täysinäisissä säiliöissä, jotka eivät ole yhteydessä mihinkään aluksen pumppujärjestelmään. Jos vettä käytetään kiinteänä painolastina, sen on käytävä ilmi aluksen asiakirjoista. Kalan säilytykseen tarkoitettua vettä RSW-tankeissa ei pidetä kiinteänä painolastina. 3 UUSIEN ALUSTEN RAKENNE 3.1 Yleiset rakennemääräykset uudisrakennuksille Alus on suunniteltava ja rakennettava siten, että rungon, sulkulaitteiden, takilan ja varusteiden lujuudet antavat alukselle riittävän turvallisuuden kaikissa olosuhteissa, joissa alusta aiotaan käyttää. Erityistä huomiota on kiinnitettävä staattisiin rasituksiin lastattaessa alusta suurimpaan syväykseensä ja epäedullisimpaan lastitilanteeseensa, sekä dynaamisiin rasituksiin, jotka aiheutuvat aluksen liikkeistä, merenkäynnistä sekä lastaus- ja purkutilanteista. Alus on rakennettava hyväksytyn luokituslaitoksen ylläpitämän yhtenäisen säännöstön mukaan. Alus, joka ei vaadi luokitustodistusta, voidaan rakentaa vaihtoehtoisen säännöstön mukaan. Säännöstön on huomioitava tarvittava staattinen ja dynaaminen rasitus, rakenteellinen ja materiaalinen lujuus, saumojen ja kiinnitysten (liitosten) lujuudet, valmistusmenetelmät, tarvittavat korroosion ja kulumisen varmuusmarginaalit sekä epävarmuustekijät toimintaolosuhteissa ja mitoituslähtökohdissa. Uudelle alustyypille tai rakenneratkaisulle, jolle ei ole olemassa soveltuvaa säännöstöä, on esitettävä suorat rakennelaskelmat, joissa on huomioitu kaikki edellä tässä kohdassa 3.1 mainitut vaatimukset. Aluksen, joka on rakennettu vanhan rakennustavan ja esikuvan mukaan, ei tarvitse rungon osalta olla näiden määräysten vaatimusten mukainen.

7 7 (17) 3.2 Yksinkertaistetut lujuusvaatimukset teräsaluksille, joiden pituus on alle 24 metriä Valmistuksen yhteydessä on dokumentoitava, että käytetyllä teräksellä on luokituslaitoksen todistus tai valmistustodistus, ja että sillä on vähintään seuraavat ominaisuudet: 1) myötäraja 240 N/mm²; 2) murtoraja 410 N/mm²; ja 3) murtovenymä 22 %. Materiaalien on oltava kuivia, eikä niissä saa esiintyä korroosiota. Jokaisella levyllä on oltava keskipaksuus, joka vastaa vähintään levyn nimellispaksuutta. Levyjen ja profiilien sovituksien on oltava niin tarkkoja, että hitsisaumoilla on materiaalipaksuuteen nähden oikeat mitat. Levyt on leikattava niin tarkasti, että hyvä hitsi voidaan saada aikaan. Reunat on tarvittaessa hiottava. Kaikki hitsaustyö on suoritettava ammattimaisesti. Kaikki viat ja epätyydyttävät kohdat on korjattava ennen maalausta. Hitsattaessa vähintään 4 mm paksuja levyjä on joko käytettävä viistettyjä railoja tai hitsattava molemmilta puolilta. Seuraavissa kohteissa on aina käytettävä kaksipuolista jatkuvaa hitsiä: 1) alustat; 2) jäykkääjien päät ja polviot. Seuraavissa kohteissa on aina käytettävä jatkuvaa hitsiä: 1) rungon saumat; 2) rungon jäykisteet (esimerkiksi kaaret, pohjatukit ja pitkittäisjäykisteet) vesiviivan alapuolella; 3) kansi ja ylärakenne; 4) tankit; 5) laipiot. Muissa kohteissa voi käyttää kaksipuolista katkohitsiä. Katkot voivat olla enintään yhtä pitkiä kuin hitsit, ja yhteenlasketun hitsin pituuden on oltava vähintään yhtä pitkä kuin yksipuolinen jatkuva hitsi. Yksipuolista katkohitsiä saa käyttää kuormittamattomien jäykisteiden kiinnitykseen. Jalkohitsien a-mitan on yleisesti oltava vähintään 3,5 mm. Jäykisteiden on oltava jatkuvat. Polvioita on käytettävä riittävän kiinnityspinta-alan aikaansaamiseksi, jos tämä on välttämätöntä. Jäykisteet on hitsattava kiinni kehyskaariin, vaikka jäykisteet ovat läpimenevät. Vähimmäismitoitusten on oltava seuraavan taulukon mukaiset (taulukko 1). Aluksen pituuden ollessa taulukossa mainittujen arvojen ( metriä) välillä, saadaan vähimmäismitoitukset käyttämällä lineaarista interpolointia. Suurimman pituuden ollessa vähintään 12 metriä käytetään aluksen mittapituutta.

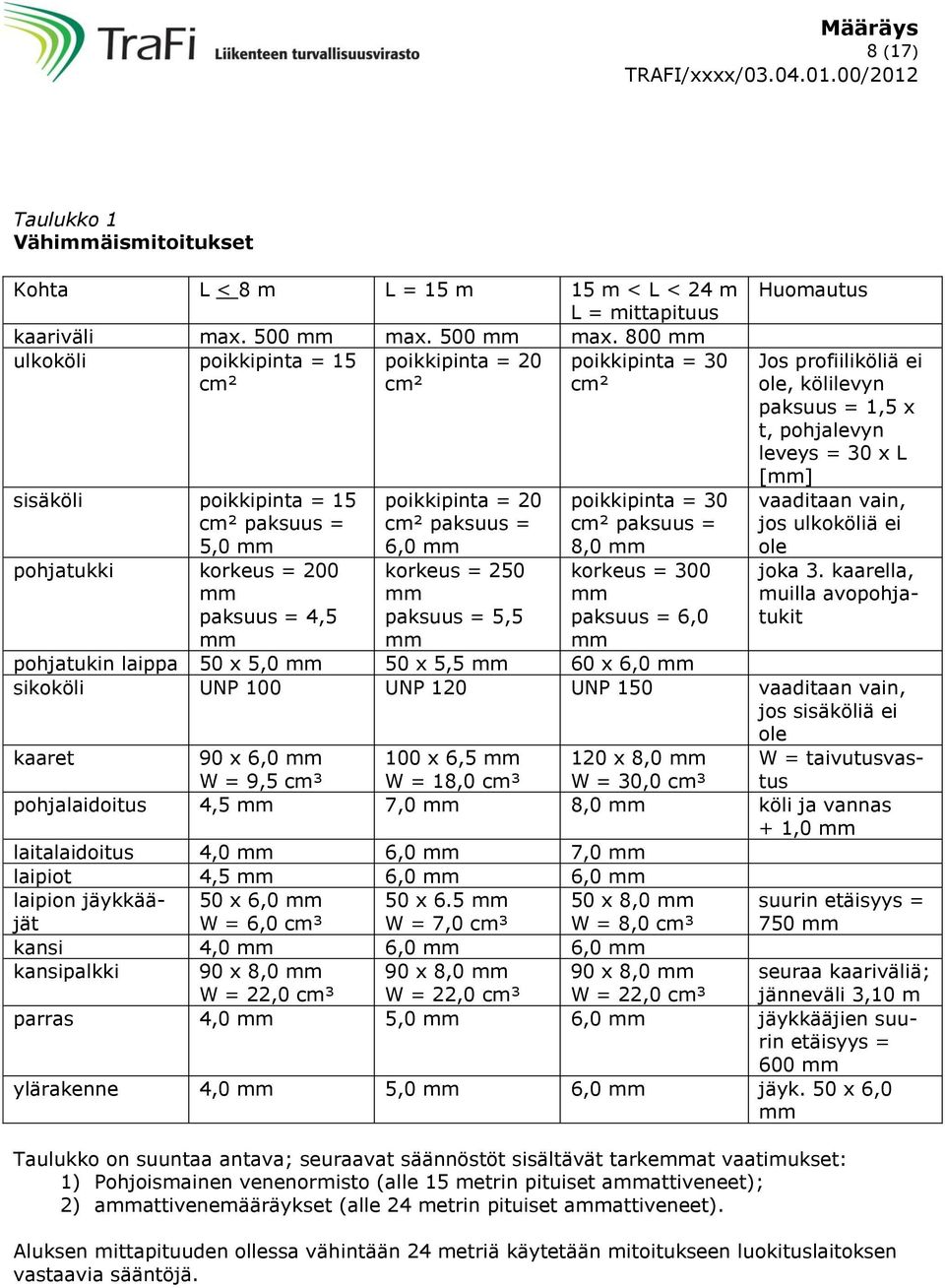

8 8 (17) Taulukko 1 Vähimmäismitoitukset Kohta L < 8 m L = 15 m 15 m < L < 24 m L = mittapituus kaariväli max. 500 mm max. 500 mm max. 800 mm ulkoköli poikkipinta = 15 poikkipinta = 20 poikkipinta = 30 cm² cm² cm² sisäköli poikkipinta = 15 cm² paksuus = 5,0 mm pohjatukki korkeus = 200 mm paksuus = 4,5 mm poikkipinta = 20 cm² paksuus = 6,0 mm korkeus = 250 mm paksuus = 5,5 mm poikkipinta = 30 cm² paksuus = 8,0 mm korkeus = 300 mm paksuus = 6,0 mm Huomautus Jos profiiliköliä ei ole, kölilevyn paksuus = 1,5 x t, pohjalevyn leveys = 30 x L [mm] vaaditaan vain, jos ulkoköliä ei ole joka 3. kaarella, muilla avopohjatukit pohjatukin laippa 50 x 5,0 mm 50 x 5,5 mm 60 x 6,0 mm sikoköli UNP 100 UNP 120 UNP 150 vaaditaan vain, jos sisäköliä ei ole kaaret 90 x 6,0 mm W = 9,5 cm³ 100 x 6,5 mm W = 18,0 cm³ 120 x 8,0 mm W = 30,0 cm³ W = taivutusvastus pohjalaidoitus 4,5 mm 7,0 mm 8,0 mm köli ja vannas + 1,0 mm laitalaidoitus 4,0 mm 6,0 mm 7,0 mm laipiot 4,5 mm 6,0 mm 6,0 mm laipion jäykkääjät 50 x 6,0 mm W = 6,0 cm³ 50 x 6.5 mm W = 7,0 cm³ 50 x 8,0 mm W = 8,0 cm³ suurin etäisyys = 750 mm kansi 4,0 mm 6,0 mm 6,0 mm kansipalkki 90 x 8,0 mm W = 22,0 cm³ 90 x 8,0 mm W = 22,0 cm³ 90 x 8,0 mm W = 22,0 cm³ seuraa kaariväliä; jänneväli 3,10 m parras 4,0 mm 5,0 mm 6,0 mm jäykkääjien suurin etäisyys = 600 mm ylärakenne 4,0 mm 5,0 mm 6,0 mm jäyk. 50 x 6,0 mm Taulukko on suuntaa antava; seuraavat säännöstöt sisältävät tarkemmat vaatimukset: 1) Pohjoismainen venenormisto (alle 15 metrin pituiset ammattiveneet); 2) ammattivenemääräykset (alle 24 metrin pituiset ammattiveneet). Aluksen mittapituuden ollessa vähintään 24 metriä käytetään mitoitukseen luokituslaitoksen vastaavia sääntöjä.

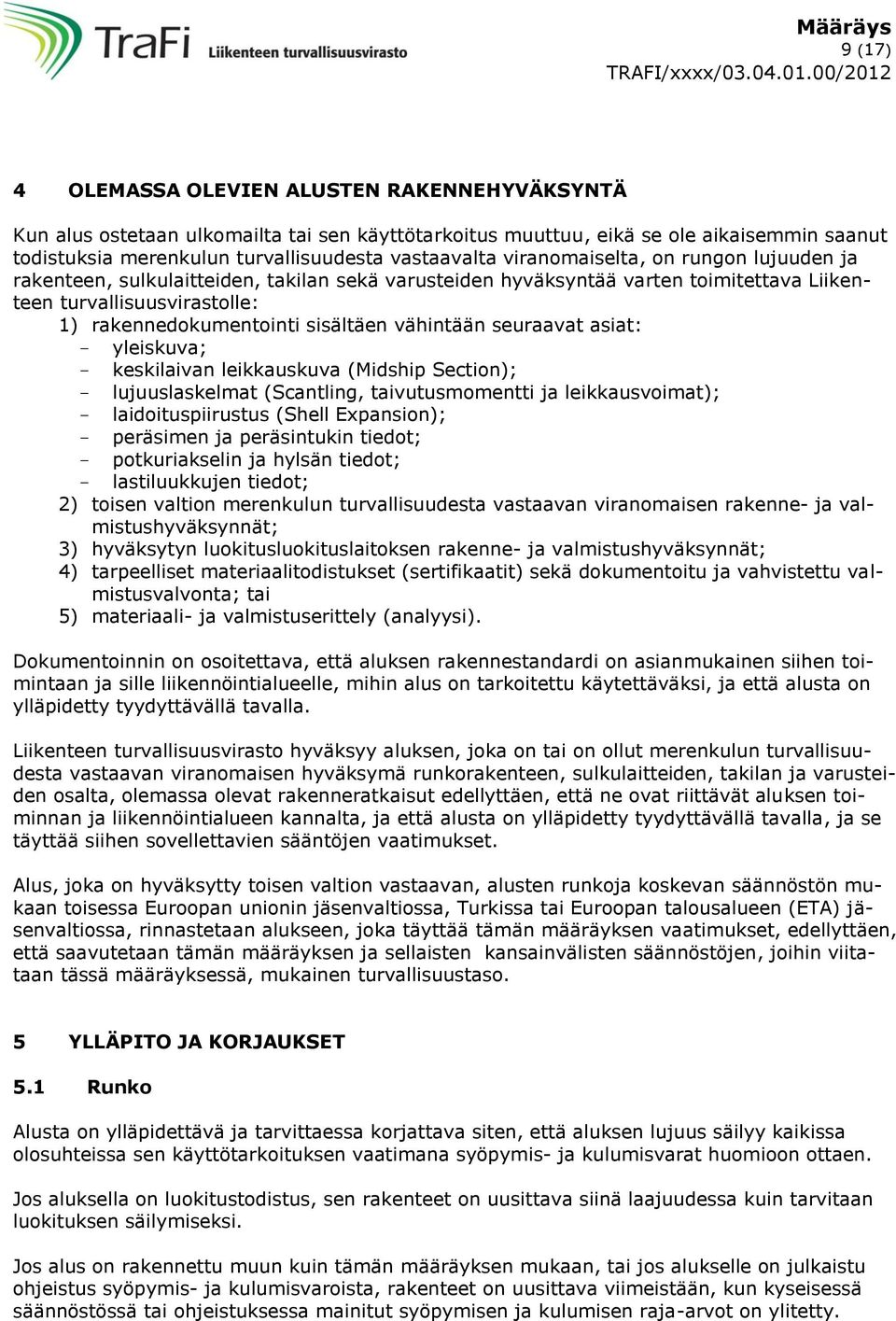

9 9 (17) 4 OLEMASSA OLEVIEN ALUSTEN RAKENNEHYVÄKSYNTÄ Kun alus ostetaan ulkomailta tai sen käyttötarkoitus muuttuu, eikä se ole aikaisemmin saanut todistuksia merenkulun turvallisuudesta vastaavalta viranomaiselta, on rungon lujuuden ja rakenteen, sulkulaitteiden, takilan sekä varusteiden hyväksyntää varten toimitettava Liikenteen turvallisuusvirastolle: 1) rakennedokumentointi sisältäen vähintään seuraavat asiat: - yleiskuva; - keskilaivan leikkauskuva (Midship Section); - lujuuslaskelmat (Scantling, taivutusmomentti ja leikkausvoimat); - laidoituspiirustus (Shell Expansion); - peräsimen ja peräsintukin tiedot; - potkuriakselin ja hylsän tiedot; - lastiluukkujen tiedot; 2) toisen valtion merenkulun turvallisuudesta vastaavan viranomaisen rakenne- ja valmistushyväksynnät; 3) hyväksytyn luokitusluokituslaitoksen rakenne- ja valmistushyväksynnät; 4) tarpeelliset materiaalitodistukset (sertifikaatit) sekä dokumentoitu ja vahvistettu valmistusvalvonta; tai 5) materiaali- ja valmistuserittely (analyysi). Dokumentoinnin on osoitettava, että aluksen rakennestandardi on asianmukainen siihen toimintaan ja sille liikennöintialueelle, mihin alus on tarkoitettu käytettäväksi, ja että alusta on ylläpidetty tyydyttävällä tavalla. Liikenteen turvallisuusvirasto hyväksyy aluksen, joka on tai on ollut merenkulun turvallisuudesta vastaavan viranomaisen hyväksymä runkorakenteen, sulkulaitteiden, takilan ja varusteiden osalta, olemassa olevat rakenneratkaisut edellyttäen, että ne ovat riittävät aluksen toiminnan ja liikennöintialueen kannalta, ja että alusta on ylläpidetty tyydyttävällä tavalla, ja se täyttää siihen sovellettavien sääntöjen vaatimukset. Alus, joka on hyväksytty toisen valtion vastaavan, alusten runkoja koskevan säännöstön mukaan toisessa Euroopan unionin jäsenvaltiossa, Turkissa tai Euroopan talousalueen (ETA) jäsenvaltiossa, rinnastetaan alukseen, joka täyttää tämän määräyksen vaatimukset, edellyttäen, että saavutetaan tämän määräyksen ja sellaisten kansainvälisten säännöstöjen, joihin viitataan tässä määräyksessä, mukainen turvallisuustaso. 5 YLLÄPITO JA KORJAUKSET 5.1 Runko Alusta on ylläpidettävä ja tarvittaessa korjattava siten, että aluksen lujuus säilyy kaikissa olosuhteissa sen käyttötarkoituksen vaatimana syöpymis- ja kulumisvarat huomioon ottaen. Jos aluksella on luokitustodistus, sen rakenteet on uusittava siinä laajuudessa kuin tarvitaan luokituksen säilymiseksi. Jos alus on rakennettu muun kuin tämän määräyksen mukaan, tai jos alukselle on julkaistu ohjeistus syöpymis- ja kulumisvaroista, rakenteet on uusittava viimeistään, kun kyseisessä säännöstössä tai ohjeistuksessa mainitut syöpymisen ja kulumisen raja-arvot on ylitetty.

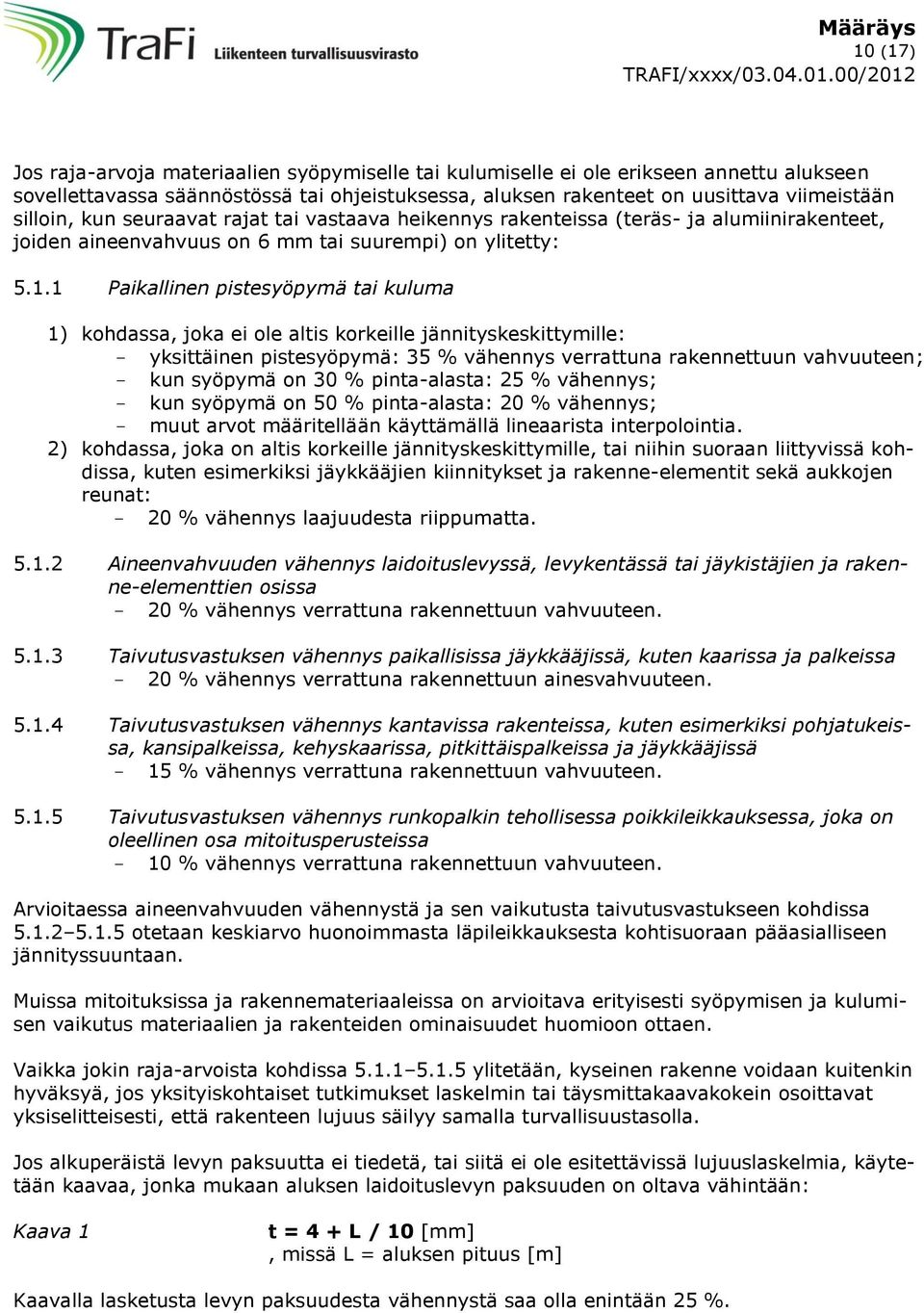

10 10 (17) Jos raja-arvoja materiaalien syöpymiselle tai kulumiselle ei ole erikseen annettu alukseen sovellettavassa säännöstössä tai ohjeistuksessa, aluksen rakenteet on uusittava viimeistään silloin, kun seuraavat rajat tai vastaava heikennys rakenteissa (teräs- ja alumiinirakenteet, joiden aineenvahvuus on 6 mm tai suurempi) on ylitetty: Paikallinen pistesyöpymä tai kuluma 1) kohdassa, joka ei ole altis korkeille jännityskeskittymille: - yksittäinen pistesyöpymä: 35 % vähennys verrattuna rakennettuun vahvuuteen; - kun syöpymä on 30 % pinta-alasta: 25 % vähennys; - kun syöpymä on 50 % pinta-alasta: 20 % vähennys; - muut arvot määritellään käyttämällä lineaarista interpolointia. 2) kohdassa, joka on altis korkeille jännityskeskittymille, tai niihin suoraan liittyvissä kohdissa, kuten esimerkiksi jäykkääjien kiinnitykset ja rakenne-elementit sekä aukkojen reunat: - 20 % vähennys laajuudesta riippumatta Aineenvahvuuden vähennys laidoituslevyssä, levykentässä tai jäykistäjien ja rakenne-elementtien osissa - 20 % vähennys verrattuna rakennettuun vahvuuteen Taivutusvastuksen vähennys paikallisissa jäykkääjissä, kuten kaarissa ja palkeissa - 20 % vähennys verrattuna rakennettuun ainesvahvuuteen Taivutusvastuksen vähennys kantavissa rakenteissa, kuten esimerkiksi pohjatukeissa, kansipalkeissa, kehyskaarissa, pitkittäispalkeissa ja jäykkääjissä - 15 % vähennys verrattuna rakennettuun vahvuuteen Taivutusvastuksen vähennys runkopalkin tehollisessa poikkileikkauksessa, joka on oleellinen osa mitoitusperusteissa - 10 % vähennys verrattuna rakennettuun vahvuuteen. Arvioitaessa aineenvahvuuden vähennystä ja sen vaikutusta taivutusvastukseen kohdissa otetaan keskiarvo huonoimmasta läpileikkauksesta kohtisuoraan pääasialliseen jännityssuuntaan. Muissa mitoituksissa ja rakennemateriaaleissa on arvioitava erityisesti syöpymisen ja kulumisen vaikutus materiaalien ja rakenteiden ominaisuudet huomioon ottaen. Vaikka jokin raja-arvoista kohdissa ylitetään, kyseinen rakenne voidaan kuitenkin hyväksyä, jos yksityiskohtaiset tutkimukset laskelmin tai täysmittakaavakokein osoittavat yksiselitteisesti, että rakenteen lujuus säilyy samalla turvallisuustasolla. Jos alkuperäistä levyn paksuutta ei tiedetä, tai siitä ei ole esitettävissä lujuuslaskelmia, käytetään kaavaa, jonka mukaan aluksen laidoituslevyn paksuuden on oltava vähintään: Kaava 1 t = 4 + L / 10 [mm], missä L = aluksen pituus [m] Kaavalla lasketusta levyn paksuudesta vähennystä saa olla enintään 25 %.

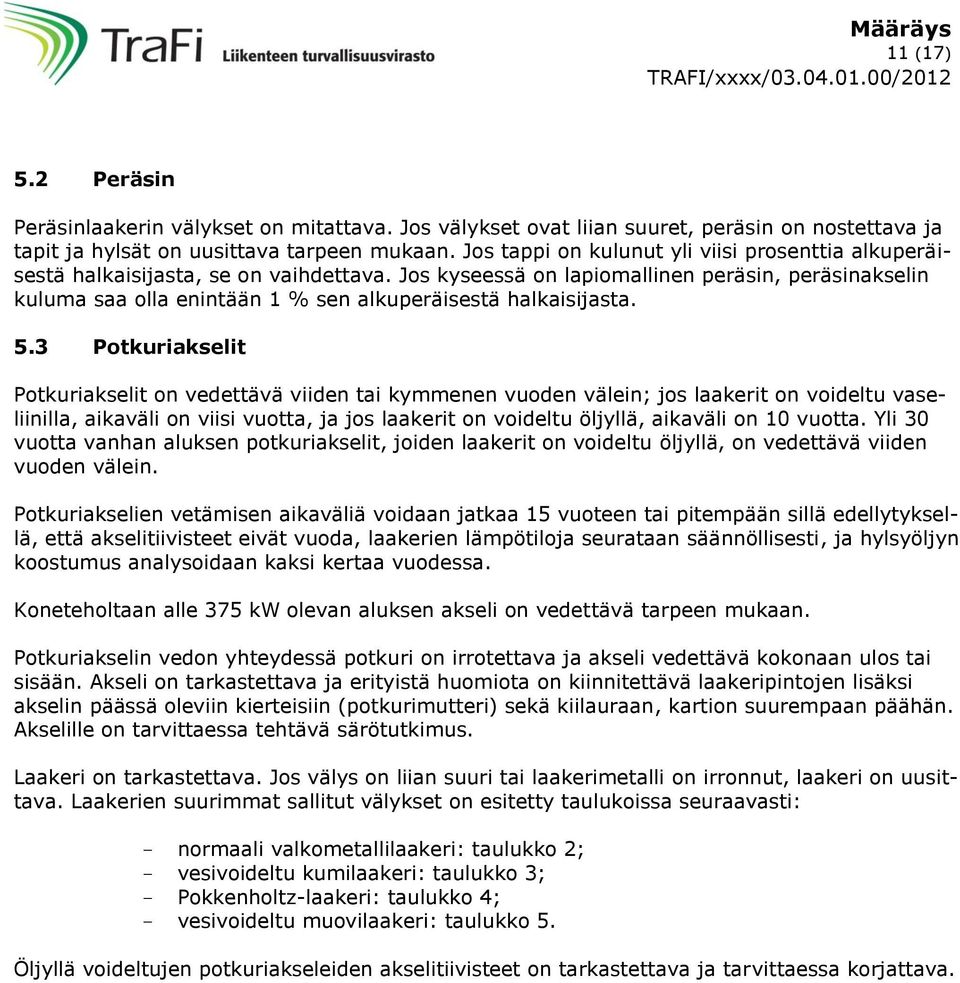

11 11 (17) 5.2 Peräsin Peräsinlaakerin välykset on mitattava. Jos välykset ovat liian suuret, peräsin on nostettava ja tapit ja hylsät on uusittava tarpeen mukaan. Jos tappi on kulunut yli viisi prosenttia alkuperäisestä halkaisijasta, se on vaihdettava. Jos kyseessä on lapiomallinen peräsin, peräsinakselin kuluma saa olla enintään 1 % sen alkuperäisestä halkaisijasta. 5.3 Potkuriakselit Potkuriakselit on vedettävä viiden tai kymmenen vuoden välein; jos laakerit on voideltu vaseliinilla, aikaväli on viisi vuotta, ja jos laakerit on voideltu öljyllä, aikaväli on 10 vuotta. Yli 30 vuotta vanhan aluksen potkuriakselit, joiden laakerit on voideltu öljyllä, on vedettävä viiden vuoden välein. Potkuriakselien vetämisen aikaväliä voidaan jatkaa 15 vuoteen tai pitempään sillä edellytyksellä, että akselitiivisteet eivät vuoda, laakerien lämpötiloja seurataan säännöllisesti, ja hylsyöljyn koostumus analysoidaan kaksi kertaa vuodessa. Koneteholtaan alle 375 kw olevan aluksen akseli on vedettävä tarpeen mukaan. Potkuriakselin vedon yhteydessä potkuri on irrotettava ja akseli vedettävä kokonaan ulos tai sisään. Akseli on tarkastettava ja erityistä huomiota on kiinnitettävä laakeripintojen lisäksi akselin päässä oleviin kierteisiin (potkurimutteri) sekä kiilauraan, kartion suurempaan päähän. Akselille on tarvittaessa tehtävä särötutkimus. Laakeri on tarkastettava. Jos välys on liian suuri tai laakerimetalli on irronnut, laakeri on uusittava. Laakerien suurimmat sallitut välykset on esitetty taulukoissa seuraavasti: - normaali valkometallilaakeri: taulukko 2; - vesivoideltu kumilaakeri: taulukko 3; - Pokkenholtz-laakeri: taulukko 4; - vesivoideltu muovilaakeri: taulukko 5. Öljyllä voideltujen potkuriakseleiden akselitiivisteet on tarkastettava ja tarvittaessa korjattava.

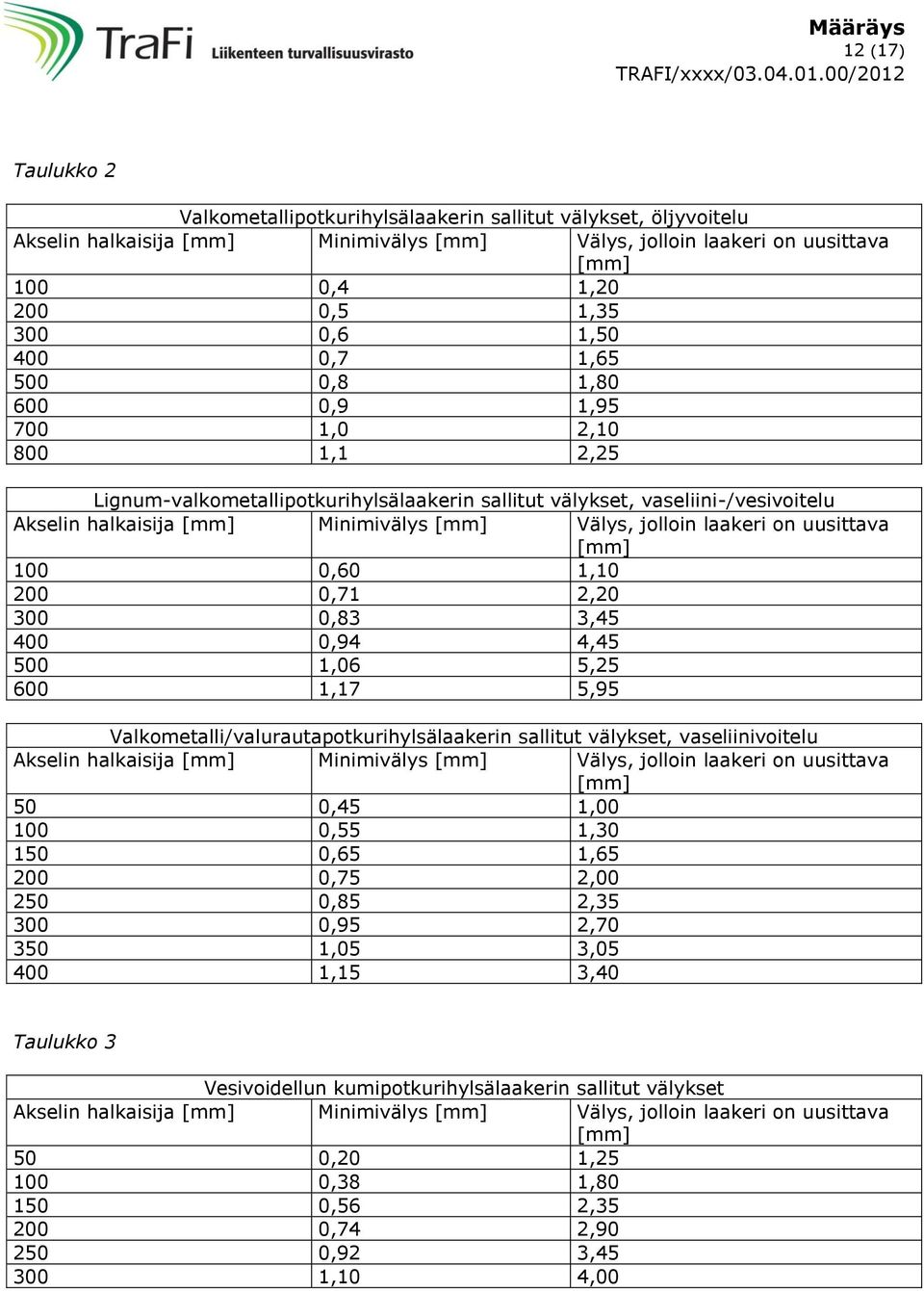

12 12 (17) Taulukko 2 Valkometallipotkurihylsälaakerin sallitut välykset, öljyvoitelu Akselin halkaisija [mm] Minimivälys [mm] Välys, jolloin laakeri on uusittava [mm] 100 0,4 1, ,5 1, ,6 1, ,7 1, ,8 1, ,9 1, ,0 2, ,1 2,25 Lignum-valkometallipotkurihylsälaakerin sallitut välykset, vaseliini-/vesivoitelu Akselin halkaisija [mm] Minimivälys [mm] Välys, jolloin laakeri on uusittava [mm] 100 0,60 1, ,71 2, ,83 3, ,94 4, ,06 5, ,17 5,95 Valkometalli/valurautapotkurihylsälaakerin sallitut välykset, vaseliinivoitelu Akselin halkaisija [mm] Minimivälys [mm] Välys, jolloin laakeri on uusittava [mm] 50 0,45 1, ,55 1, ,65 1, ,75 2, ,85 2, ,95 2, ,05 3, ,15 3,40 Taulukko 3 Vesivoidellun kumipotkurihylsälaakerin sallitut välykset Akselin halkaisija [mm] Minimivälys [mm] Välys, jolloin laakeri on uusittava [mm] 50 0,20 1, ,38 1, ,56 2, ,74 2, ,92 3, ,10 4,00

13 13 (17) Taulukko 4 Pockenholtz-potkurihylsälaakerin sallitut välykset Akselin halkaisija [mm] Minimivälys [mm] Välys, jolloin laakeri on uusittava [mm] 25 0,25 2,0 50 0,40 2,5 75 0,50 2, ,55 3, ,60 3, ,65 3, ,75 4, ,00 4, ,20 5, ,35 5, ,60 7,0 Taulukko 5 Vesivoidellun muovisen potkurihylsälaakerin sallitut välykset Akselin halkaisija [mm] Minimivälys [mm] Välys, jolloin laakeri on uusittava [mm] 50 0,25 2, ,35 3, / 151 0,50 / 0,70 4, ,80 4, ,95 5, ,05 6, , ,25 7, ,40 8, ,55 8, ,75 9,40 Potkuriakselin vedon yhteydessä on laadittava mittauspöytäkirja laakerin ja akselin väljyydestä ja soikeudesta. 6 LAADUNVARMENNUS UUDISRAKENTEISSA JA KORJAUKSISSA 6.1 Mitoituslaskelmat ja rakennepiirustukset Aluksen omistajan tai asiamiehen on toimitettava Liikenteen turvallisuusvirastolle tarkastettavaksi kaikki mitoitusperusteet joko rakennepiirustuksina ja laskelmina tai näiden yhteenvetona, jotta rakenteiden turvallisuustaso voidaan varmistaa. Jos aluksella on voimassa oleva luokitustodistus, tai jos alus rakennetaan tarkoituksella luokittaa alus hyväksytyn luokituslaitoksen sääntöjen mukaisesti, piirustukset on ennen rakentamista hyväksytettävä luokituslaitoksella. Luokittamattoman aluksen piirustukset, joista on käytävä

14 14 (17) ilmi mitoitusperusteet sekä sovellettava säännöstö ja laadunvarmistusmenetelmät, on ennen rakentamista hyväksytettävä Liikenteen turvallisuusvirastolla. 6.2 Materiaalit ja valmistus Aluksen, jolla on voimassa oleva luokitustodistus, tai joka rakennetaan hyväksytyn luokituslaitoksen sääntöjen mukaan, materiaalien sekä valmistus- ja koemenetelmien on oltava hyväksytyn luokituslaitoksen normien ja ohjeiden mukaiset. Hitsareilla on oltava todistukset hyväksytyn luokituslaitoksen hyväksytystä hitsauskokeesta. Luokittamattomassa aluksessa on käytettävä laatuvarmistettuja materiaaleja ja valmistusmenetelmiä. Hitsareilla on oltava ISO 9606 tai vastaavan standardin mukainen hitsaustodistus. Materiaaleilla, joita käytetään uudisrakennuksiin ja korjauksiin, on oltava hyväksytyn luokitusluokituslaitoksen todistus; vaihtoehtoisesti on käytetyistä laadunvarmistusmenetelmistä tehtävä selvitys, ja se on hyväksytettävä Liikenteen turvallisuusvirastolla. Liikenteen turvallisuusvirastolle on annettava mahdollisuus säännöllisesti tarkistaa materiaaleja ja valmistusta. 7 RUNGON MERKINNÄT Siinä tapauksessa, että rungonkatsastus suoritetaan sukeltamalla, aluksen vedenalaisen rungon on oltava varustettu sellaisella merkinnällä, että sukeltajan ottaman kuvan paikallistaminen ja rungon kohdan tunnistaminen on mahdollista. 8 RO-RO-ALUSTEN KEULAPORTTI JA KEULA-AJORAMPPI Ro-ro-aluksen autokannelle johtavan keula-ajorampin on oltava rakenteeltaan ja järjestelyiltään sellainen, ettei keulaportin rikkoutuminen tai irtoaminen vaurioita sitä. Keulaportit ja keula-ajorampit on rakennettava ja niitä on ylläpidettävä International Association of Classification Societies -järjestön (IACS) säännöstön Unified Requirements (UR) mukaisesti (IACS UR S8 ja UR S 16). 9 ALUKSEN HYVÄKSYMINEN TALVILIIKENTEESEEN Aluksen rungon on oltava terästä. Alukseen ei saa tulla jäävaurioita niissä olosuhteissa, joissa sitä käytetään. Alla olevan taulukon (taulukko 6) arvot ovat vähimmäisarvoja jääolosuhteissa liikkuvan aluksen rungon mitoitukselle sekä koneteholle:

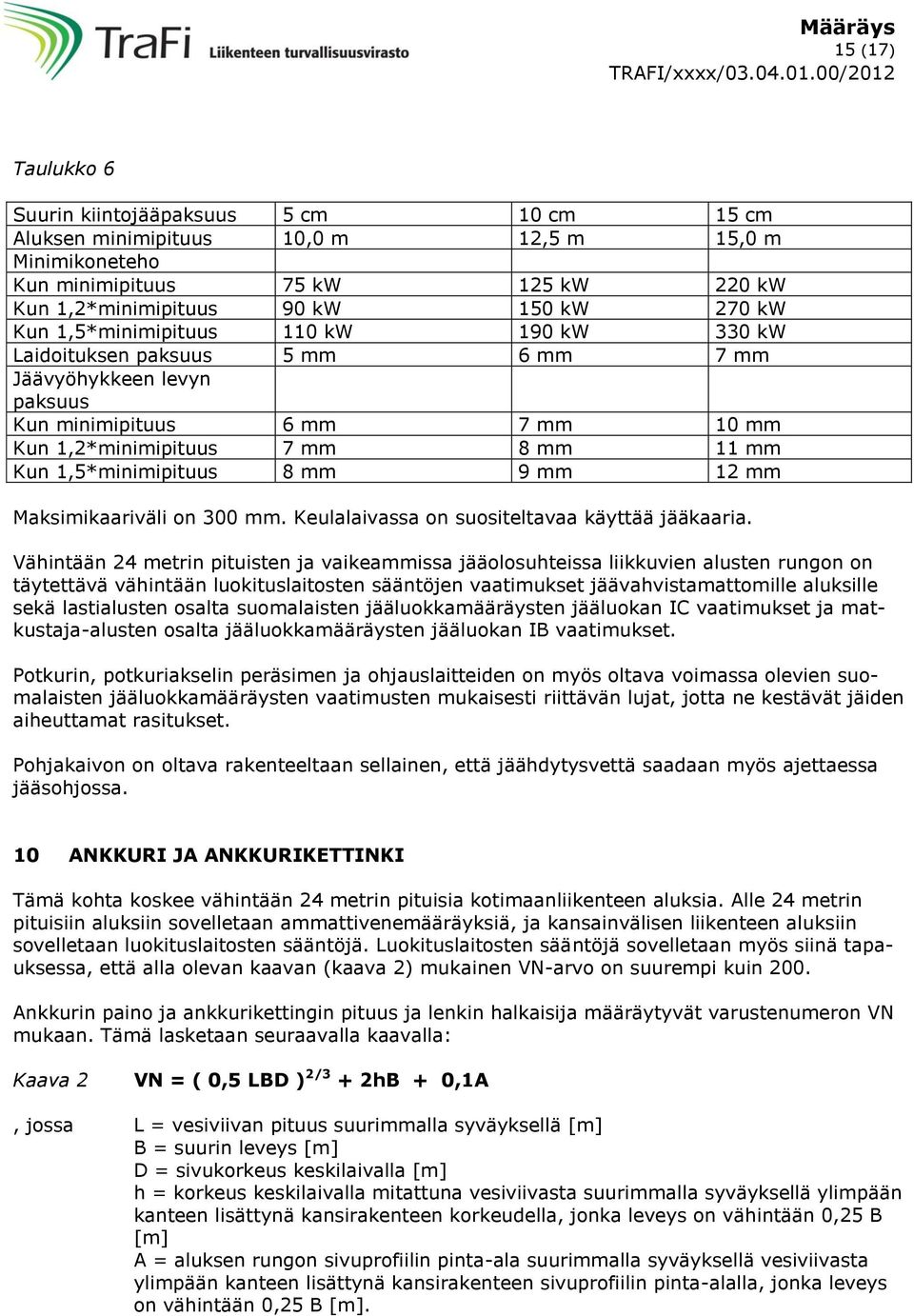

15 15 (17) Taulukko 6 Suurin kiintojääpaksuus 5 cm 10 cm 15 cm Aluksen minimipituus 10,0 m 12,5 m 15,0 m Minimikoneteho Kun minimipituus 75 kw 125 kw 220 kw Kun 1,2*minimipituus 90 kw 150 kw 270 kw Kun 1,5*minimipituus 110 kw 190 kw 330 kw Laidoituksen paksuus 5 mm 6 mm 7 mm Jäävyöhykkeen levyn paksuus Kun minimipituus 6 mm 7 mm 10 mm Kun 1,2*minimipituus 7 mm 8 mm 11 mm Kun 1,5*minimipituus 8 mm 9 mm 12 mm Maksimikaariväli on 300 mm. Keulalaivassa on suositeltavaa käyttää jääkaaria. Vähintään 24 metrin pituisten ja vaikeammissa jääolosuhteissa liikkuvien alusten rungon on täytettävä vähintään luokituslaitosten sääntöjen vaatimukset jäävahvistamattomille aluksille sekä lastialusten osalta suomalaisten jääluokkamääräysten jääluokan IC vaatimukset ja matkustaja-alusten osalta jääluokkamääräysten jääluokan IB vaatimukset. Potkurin, potkuriakselin peräsimen ja ohjauslaitteiden on myös oltava voimassa olevien suomalaisten jääluokkamääräysten vaatimusten mukaisesti riittävän lujat, jotta ne kestävät jäiden aiheuttamat rasitukset. Pohjakaivon on oltava rakenteeltaan sellainen, että jäähdytysvettä saadaan myös ajettaessa jääsohjossa. 10 ANKKURI JA ANKKURIKETTINKI Tämä kohta koskee vähintään 24 metrin pituisia kotimaanliikenteen aluksia. Alle 24 metrin pituisiin aluksiin sovelletaan ammattivenemääräyksiä, ja kansainvälisen liikenteen aluksiin sovelletaan luokituslaitosten sääntöjä. Luokituslaitosten sääntöjä sovelletaan myös siinä tapauksessa, että alla olevan kaavan (kaava 2) mukainen VN-arvo on suurempi kuin 200. Ankkurin paino ja ankkurikettingin pituus ja lenkin halkaisija määräytyvät varustenumeron VN mukaan. Tämä lasketaan seuraavalla kaavalla: Kaava 2 VN = ( 0,5 LBD ) 2/3 + 2hB + 0,1A, jossa L = vesiviivan pituus suurimmalla syväyksellä [m] B = suurin leveys [m] D = sivukorkeus keskilaivalla [m] h = korkeus keskilaivalla mitattuna vesiviivasta suurimmalla syväyksellä ylimpään kanteen lisättynä kansirakenteen korkeudella, jonka leveys on vähintään 0,25 B [m] A = aluksen rungon sivuprofiilin pinta-ala suurimmalla syväyksellä vesiviivasta ylimpään kanteen lisättynä kansirakenteen sivuprofiilin pinta-alalla, jonka leveys on vähintään 0,25 B [m].

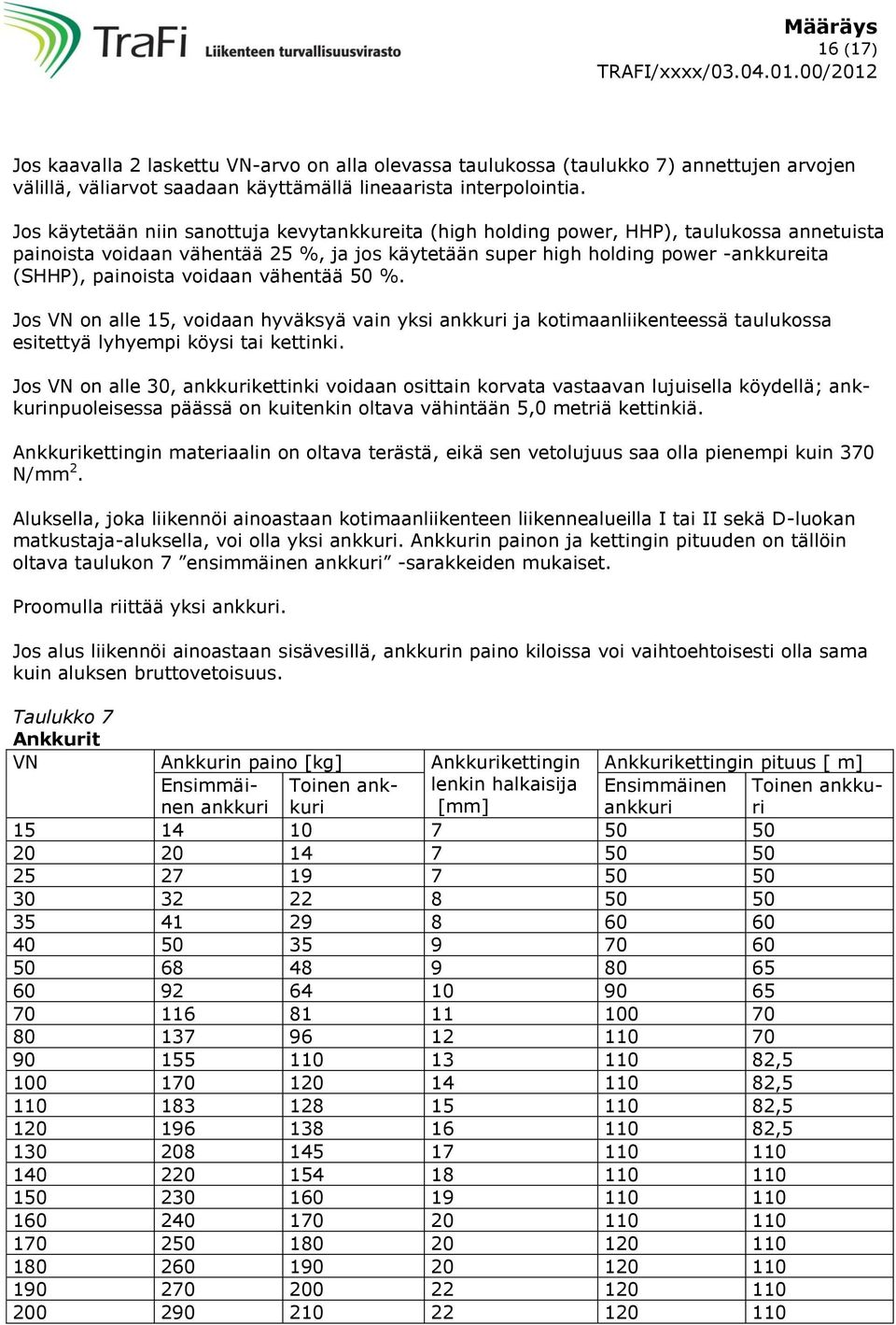

16 16 (17) Jos kaavalla 2 laskettu VN-arvo on alla olevassa taulukossa (taulukko 7) annettujen arvojen välillä, väliarvot saadaan käyttämällä lineaarista interpolointia. Jos käytetään niin sanottuja kevytankkureita (high holding power, HHP), taulukossa annetuista painoista voidaan vähentää 25 %, ja jos käytetään super high holding power -ankkureita (SHHP), painoista voidaan vähentää 50 %. Jos VN on alle 15, voidaan hyväksyä vain yksi ankkuri ja kotimaanliikenteessä taulukossa esitettyä lyhyempi köysi tai kettinki. Jos VN on alle 30, ankkurikettinki voidaan osittain korvata vastaavan lujuisella köydellä; ankkurinpuoleisessa päässä on kuitenkin oltava vähintään 5,0 metriä kettinkiä. Ankkurikettingin materiaalin on oltava terästä, eikä sen vetolujuus saa olla pienempi kuin 370 N/mm 2. Aluksella, joka liikennöi ainoastaan kotimaanliikenteen liikennealueilla I tai II sekä D-luokan matkustaja-aluksella, voi olla yksi ankkuri. Ankkurin painon ja kettingin pituuden on tällöin oltava taulukon 7 ensimmäinen ankkuri -sarakkeiden mukaiset. Proomulla riittää yksi ankkuri. Jos alus liikennöi ainoastaan sisävesillä, ankkurin paino kiloissa voi vaihtoehtoisesti olla sama kuin aluksen bruttovetoisuus. Taulukko 7 Ankkurit VN Ankkurin paino [kg] Ankkurikettingin Ensimmäinen ankkuri Toinen ankkuri lenkin halkaisija [mm] Ankkurikettingin pituus [ m] Ensimmäinen Toinen ankkuri ankkuri , , , ,

17 17 (17) Ankkurikettingit on levitettävä tarkastusta varten viiden vuoden välein. Jos kuluminen on yli 10 % alkuperäispaksuudesta, kettinki on uusittava. Kettingin lenkin löysät poikkituet on kiinnitettävä esimerkiksi hitsaamalla. Kettinkien kuluminen lasketaan keskiarvona pitkittäis- ja poikittaisarvojen välillä samasta lenkistä. 11 TARKASTUS- JA KORJAUSPÖYTÄKIRJA Rungonkatsastaja laatii kansainvälisen liikenteen alukselle sekä kotimaanliikenteen alukselle, jonka bruttovetoisuus on vähintään 500, uusintakatsastuksen yhteydessä pöytäkirjan, josta on käytävä ilmi, mitkä kohdat aluksen rungosta on tarkastettu katsastuksen yhteydessä. Lisäksi on tehtävä merkinnät tarkastuksessa tehdyistä havainnoista, vaurioista ja vaadittavista korjauksista sekä korjauksista, jotka laivanisäntä on itse suorittanut katsastusjakson aikana. Korjauspöytäkirjaan on myös tehtävä kartoitus rungossa olevista kahdennuslevyistä (sijainti ja mitat). Korjauspöytäkirjaan on liitettävä tankkien tarkastuslomake, paksuusmittauslomake ja potkuriakselin / laakerin mittauspöytäkirja. Korjauspöytäkirjan kopio liitteineen on säilytettävä aluksella. 12 RUNKOON LIITTYVÄT PIIRUSTUKSET, JOTKA ON SÄILYTETTÄVÄ ALUKSELLA Kansainvälisen liikenteen aluksella sekä kotimaanliikenteen aluksella, jonka bruttovetoisuus on vähintään 500, on säilytettävä seuraavat runkoon liittyvät ajan tasalla olevat asiakirjat: 1) yleiskuva; 2) keskilaivan leikkauskuva (Midship Section); 3) lujuuslaskelmat (Scantling, taivutusmomentti ja leikkausvoimat); 4) laidoituspiirustus (Shell Expansion); 5) peräsimen ja peräsintukin tiedot; 6) potkuriakselin ja hylsän tiedot; 7) lastiluukkujen tiedot. 13 VOIMAANTULO Tämä määräys tulee voimaan [1 päivänä tammikuuta 2013]. Olemassa olevan luokittamattoman aluksen rungon huolto ja ylläpito on suoritettava tämän määräyksen mukaisesti viimeistään tämän määräyksen voimaantulovuotta seuraavan vuoden jälkeisessä uusintakatsastuksessa.
