1 Kytkentä, n kytkennälle rakennusautomaatiojärjestelmiin swegon.fi

2

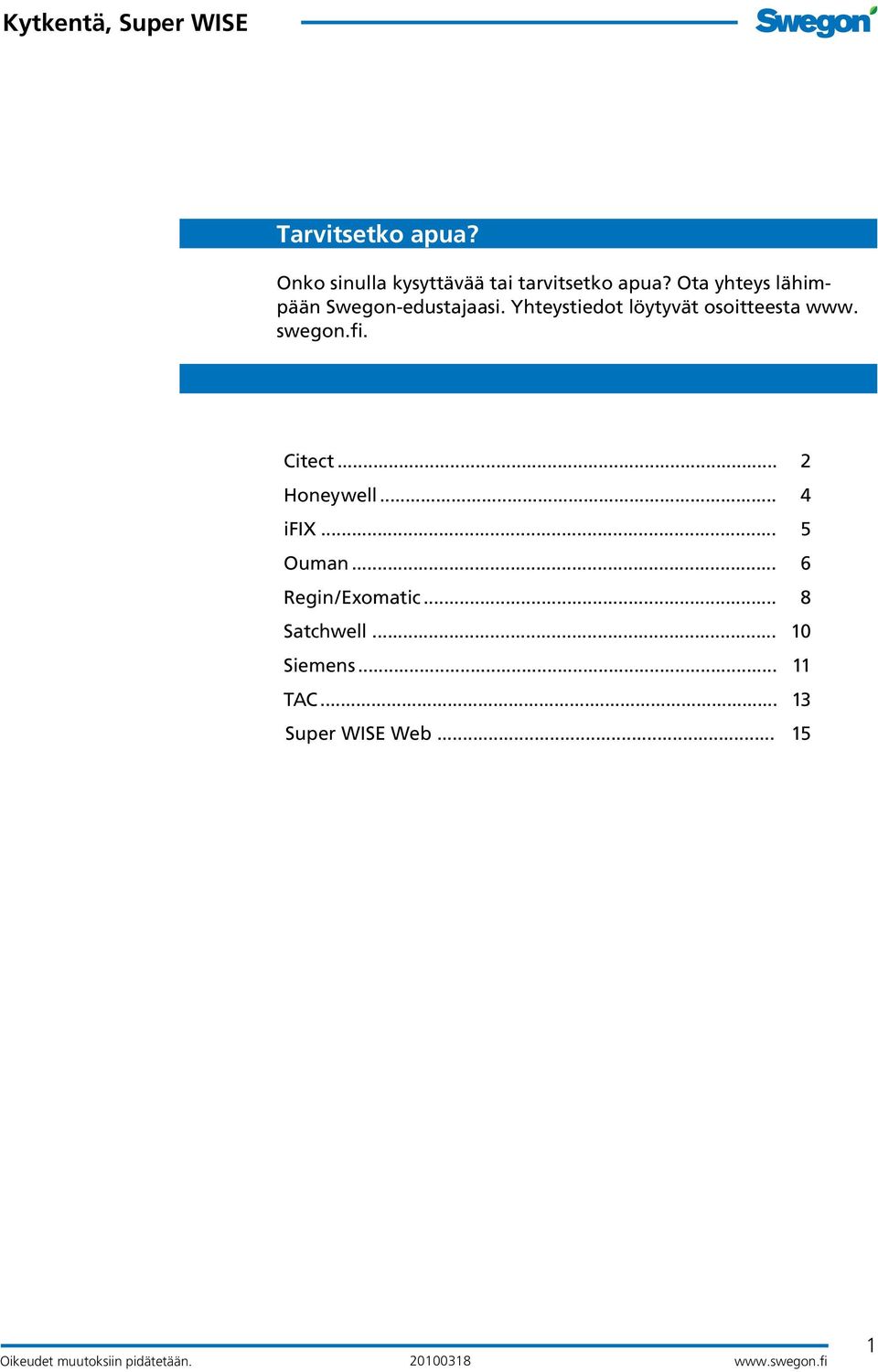

3 Kytkentä, Tarvitsetko apua? Onko sinulla kysyttävää tai tarvitsetko apua? Ota yhteys lähimpään Swegon-edustajaasi. Yhteystiedot löytyvät osoitteesta www. swegon.fi. Periaateratkaisut tiedonsiirrolle seuraavien järjestelmien kanssa: Citect... 2 Honeywell... 4 ifix... 5 Ouman... 6 Regin/Exomatic... 8 Satchwell Siemens TAC Web

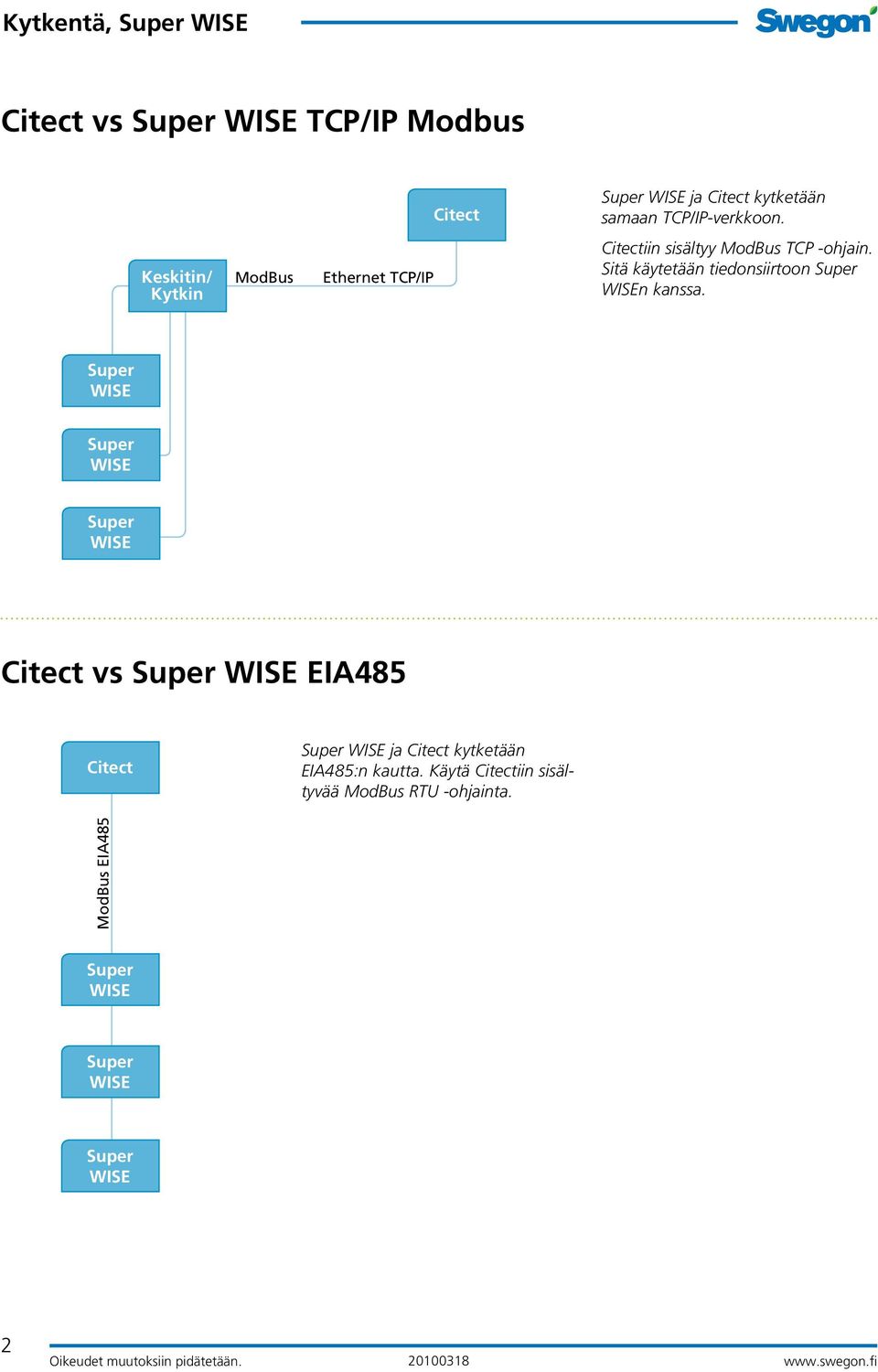

4 Kytkentä, Citect vs TCP/IP Modbus Citect ja Citect kytketään samaan TCP/IP-verkkoon. ModBus Citectiin sisältyy ModBus TCP -ohjain. Sitä käytetään tiedonsiirtoon n kanssa. Citect vs EIA485 Citect ja Citect kytketään EIA485:n kautta. Käytä Citectiin sisältyvää ModBus RTU -ohjainta. ModBus EIA485 2

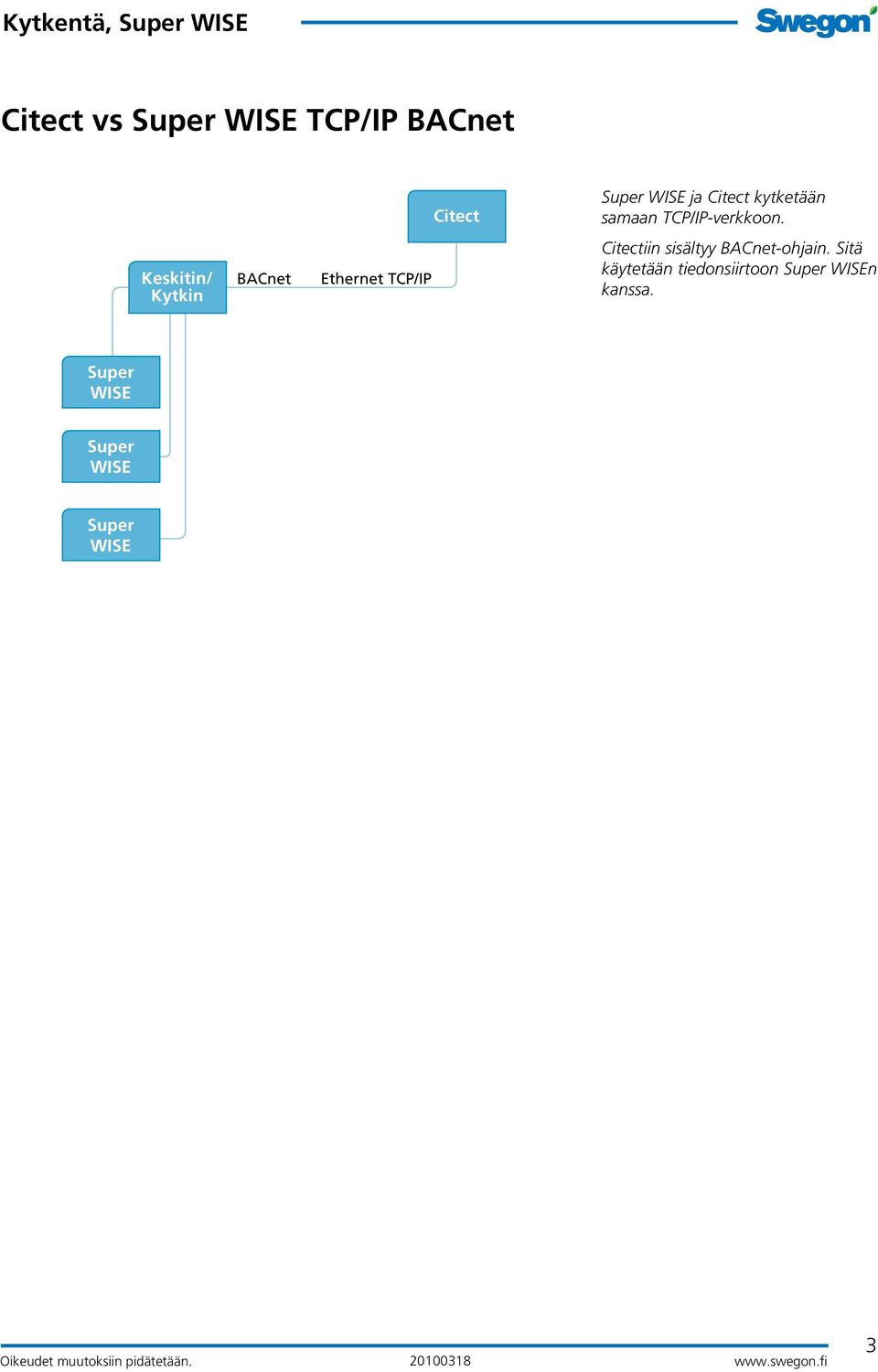

5 Kytkentä, Citect vs TCP/IP BACnet Citect ja Citect kytketään samaan TCP/IP-verkkoon. BACnet Citectiin sisältyy BACnet-ohjain. Sitä käytetään tiedonsiirtoon n kanssa. 3

6 Kytkentä, Honeywell vs i30 ModBus TCP i30 kytketään tavalliseen toimistodataverkkoon. Verkossa on myös i30. i30 voi kommunikoida n kanssa ModBus TCP:n kautta. i30 kommunikoi sitten INU- Visionin kanssa omalla tavallaan. INU- Vision 3 Honeywell vs OPC ModBus/BACnet INU-Vision OPC:lla kytketään tavalliseen toimistodataverkkoon. Samassa verkossa on SCADA-järjestelmä INU-Vision 3. INU-Vision 3:ssa on OPC-tuki. ja INU-Vision voivat kommunikoida suoraan OPC-toiminnon kautta. Verkossa tulee olla OPC-palvelin ModBus:lle tai BACnet:lle. i30 4

7 Kytkentä, ifix vs TCP/IP ModBus/BACnet ifix Molemmat järjestelmät kytketään toimistodataverkkoon keskittimillä ja kytkimillä. ifix:ssä tulee olla ModBus tai BACnet-ohjain. ModBus ifix vs EIA485 kytketään EIA485:n kautta ifix:iin. Kieleksi valitaan ModBus. ifix:ssä tulee olla ModBus-ohjain ja EIA485-verkkokortti. ModBus EIA485 ifix 5

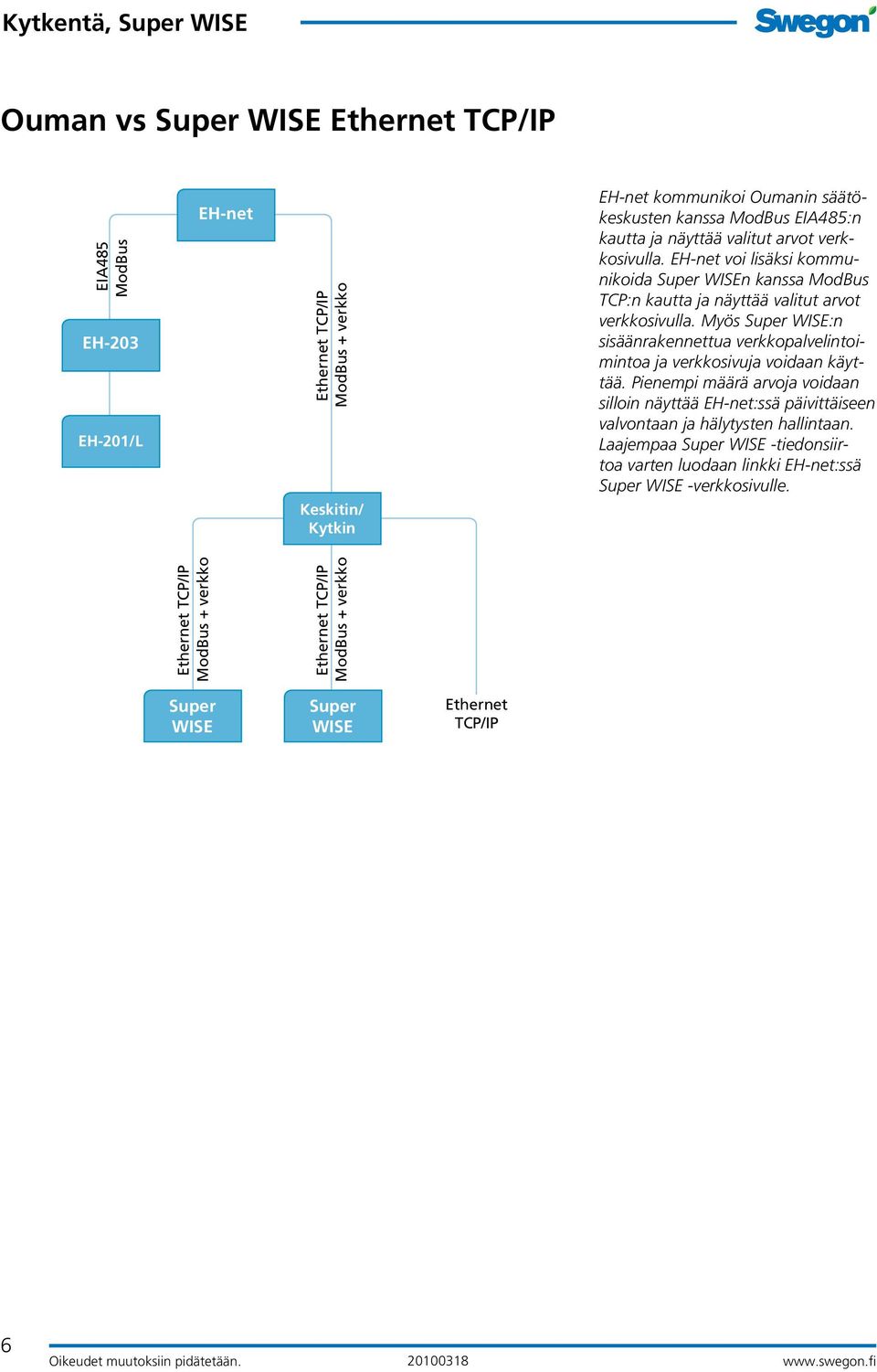

8 Kytkentä, Ouman vs EIA485 ModBus EH-203 EH-201/L EH-net ModBus + verkko EH-net kommunikoi Oumanin säätökeskusten kanssa ModBus EIA485:n kautta ja näyttää valitut arvot verkkosivulla. EH-net voi lisäksi kommunikoida n kanssa ModBus TCP:n kautta ja näyttää valitut arvot verkkosivulla. Myös :n sisäänrakennettua verkkopalvelintoimintoa ja verkkosivuja voidaan käyttää. Pienempi määrä arvoja voidaan silloin näyttää EH-net:ssä päivittäiseen valvontaan ja hälytysten hallintaan. Laajempaa -tiedonsiirtoa varten luodaan linkki EH-net:ssä -verkkosivulle. ModBus + verkko ModBus + verkko Ethernet TCP/IP 6

9 Kytkentä, Ouman vs EIA485 EIA485 ModBus EH-net kytketään samaan ModBus EIA485 silmukkaan kuin muut Ouman-keskukset. EH-net on verkkopalvelin, joka näyttää valitut arvot verkkosivulla. Tiedonsiirto on kaksisuuntaista. EH-203 EH-201/L 7

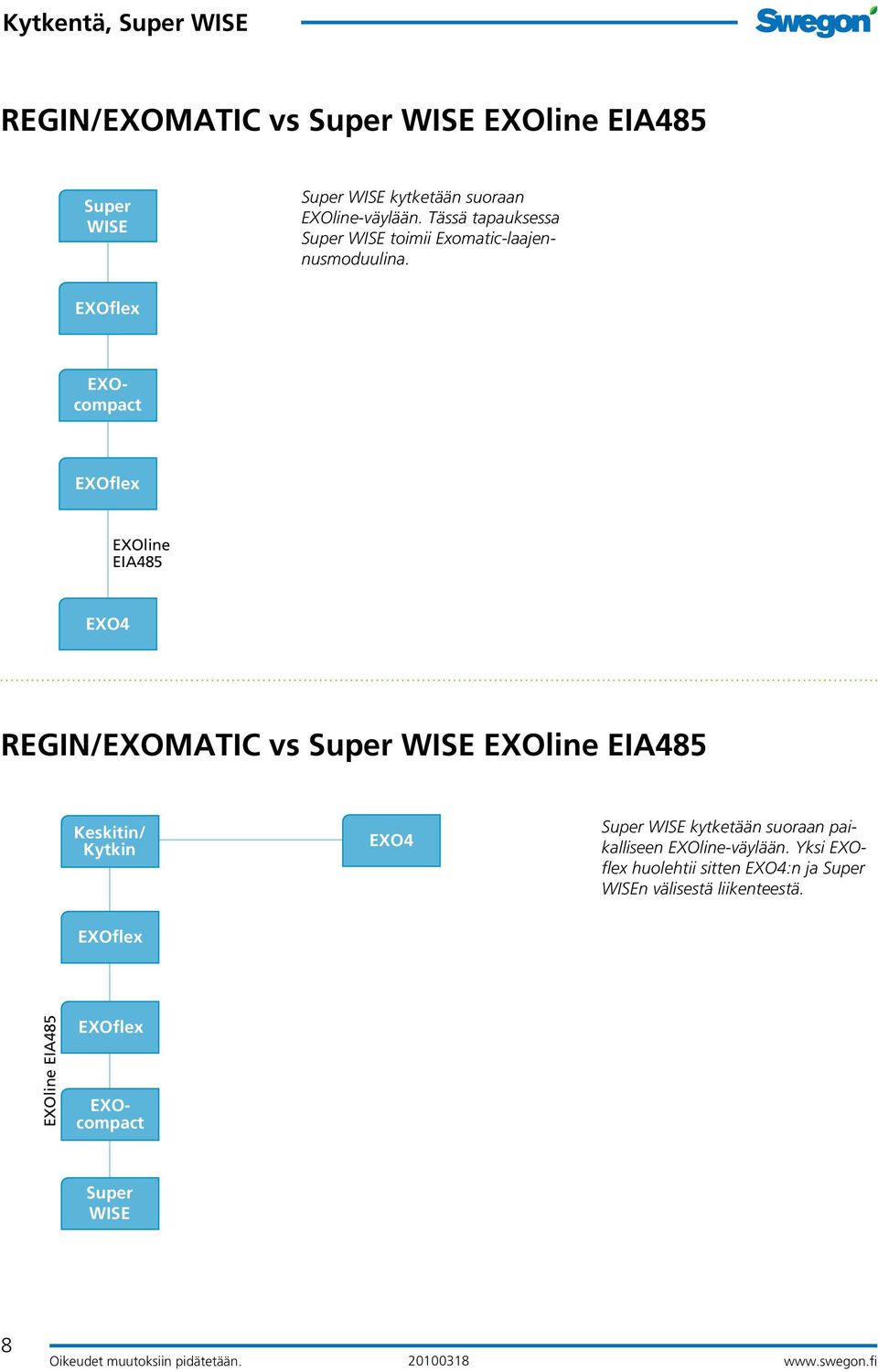

10 Kytkentä, REGIN/EXOMATIC vs EXOline EIA485 EXOflex EXOcompact EXOflex EXOline EIA485 EXO4 REGIN/EXOMATIC vs EXOline EIA485 EXO4 kytketään suoraan paikalliseen EXOline-väylään. Yksi EXOflex huolehtii sitten EXO4:n ja n välisestä liikenteestä. EXOflex EXOline EIA485 EXOflex kytketään suoraan EXOline-väylään. Tässä tapauksessa toimii Exomatic-laajennusmoduulina. EXOcompact 8

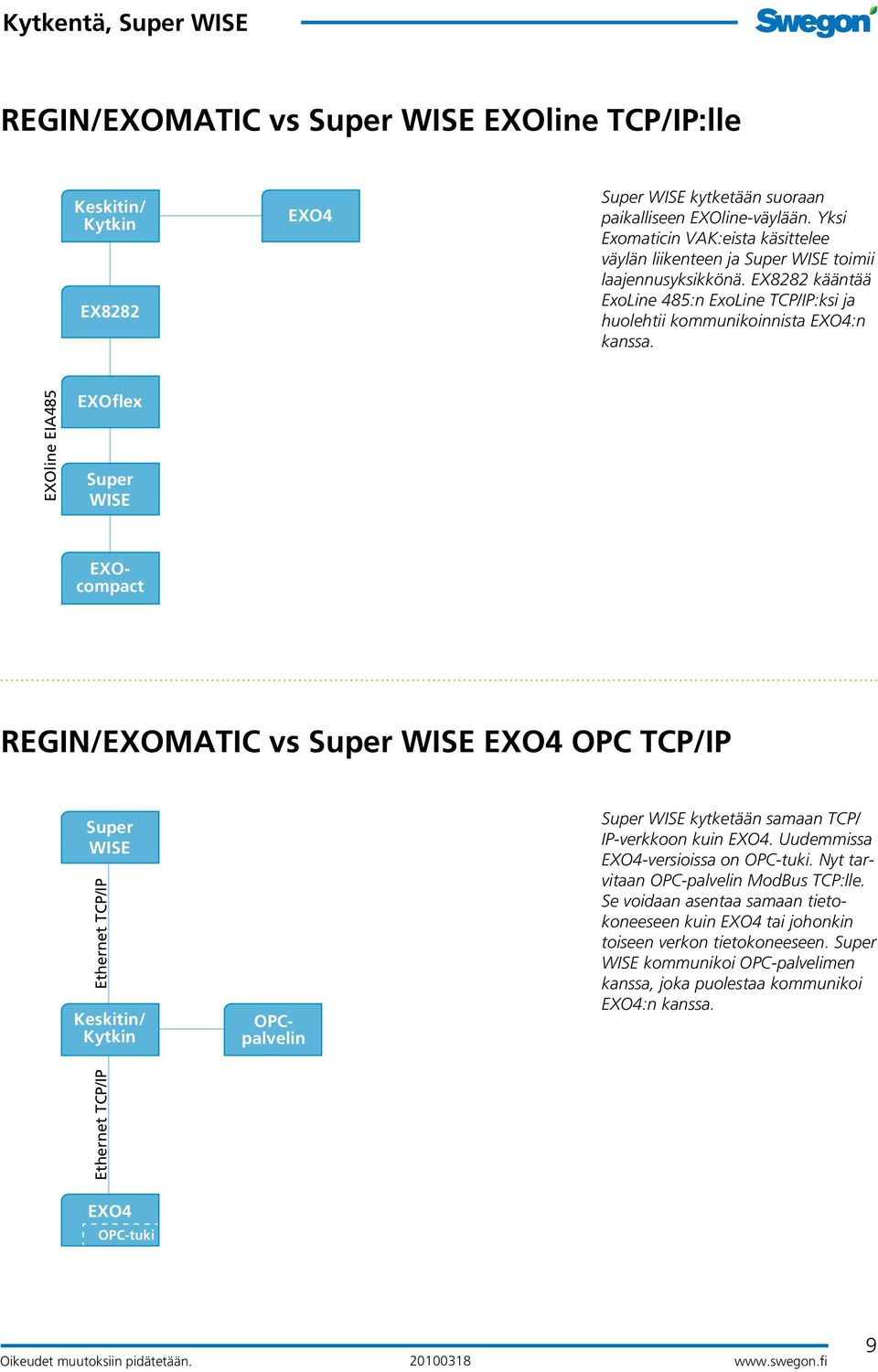

11 Kytkentä, REGIN/EXOMATIC vs EXOline TCP/IP:lle EX8282 EXO4 kytketään suoraan paikalliseen EXOline-väylään. Yksi Exomaticin VAK:eista käsittelee väylän liikenteen ja toimii laajennusyksikkönä. EX8282 kääntää ExoLine 485:n ExoLine TCP/IP:ksi ja huolehtii kommunikoinnista EXO4:n kanssa. EXOline EIA485 EXOflex REGIN/EXOMATIC vs EXO4 OPC TCP/IP EXO4 EXO4 OPC-tuki EXOcompact OPCpalvelin kytketään samaan TCP/ IP-verkkoon kuin EXO4. Uudemmissa EXO4-versioissa on OPC-tuki. Nyt tarvitaan OPC-palvelin ModBus TCP:lle. Se voidaan asentaa samaan tietokoneeseen kuin EXO4 tai johonkin toiseen verkon tietokoneeseen. kommunikoi OPC-palvelimen kanssa, joka puolestaa kommunikoi EXO4:n kanssa. 9

12 Kytkentä, SATCHWELL vs OPC ModBus/BACnet Sigma, jossa OPC-asiakas OPC-palvelin Tässä hyödynnetään Sigman mahdollisuuksia ja OPC-tukea. Verkossa tulee olla OPC-palvelin ModBus:lle tai BACnet:lle. Se voi olla erillinen laite tai ohjelmisto samassa tietokoneessa kuin Sigma. OPC-palvelin kommunikoi n kanssa. Sigma kommunikoi OPC-asiakkaansa kautta OPC-palvelimen kanssa. Käyttäjä ei huomaa eroa n ja tavallisen Sigma-laitteiston välillä. SATCHWELL vs EIA 485 Sigma kytketään IC3ModBus:iin ModBus RTU:n tai EIA 485:n kautta. Sigma-version tulee olla 3 tai uudempi. IC3-ModBus ModBus EIA485 10

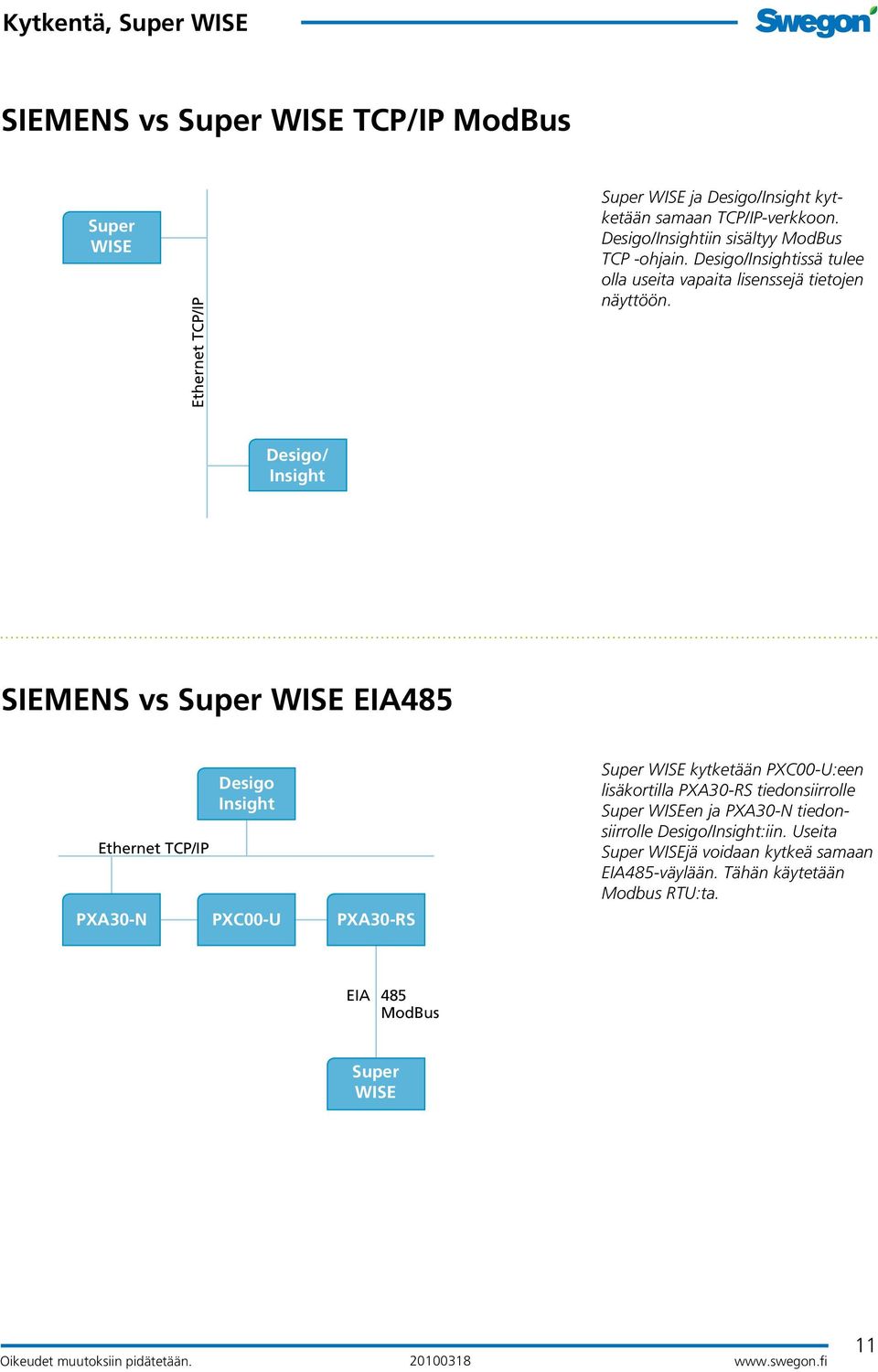

13 Kytkentä, SIEMENS vs TCP/IP ModBus ja Desigo/Insight kytketään samaan TCP/IP-verkkoon. Desigo/Insightiin sisältyy ModBus TCP -ohjain. Desigo/Insightissä tulee olla useita vapaita lisenssejä tietojen näyttöön. Desigo/ Insight SIEMENS vs EIA485 PXA30-N Desigo Insight PXC00-U PXA30-RS kytketään PXC00-U:een lisäkortilla PXA30-RS tiedonsiirrolle en ja PXA30-N tiedonsiirrolle Desigo/Insight:iin. Useita jä voidaan kytkeä samaan EIA485-väylään. Tähän käytetään Modbus RTU:ta. EIA 485 ModBus 11

14 Kytkentä, SIEMENS vs TCP/IP BACnet Desigo web PXG80-N Desigo Insight kytketään samaan Ethernet-verkkoon kuin muut Siemenstuotteet. Nämä tuotteet voivat sitten lukea ja kirjoittaa arvoja suoraan en BACnetin kautta. Lisäohjelmistoja tai -laitteita ei tarvita. PXC..-U PXC00-U PXC..-ED 12

15 Kytkentä, TAC vs ModBus EIA485 ModBus EIA485 Xenta 913 TAC lisää LON-verkkoon FTT-10 gatewayn Xenta 913. Se kommunikoi n kanssa ModBus RTU:lla EIA485:n kautta. Gateway vaatii hieman lisätyötä. Sen ModBus käännetään LON-talkiksi, jolloin siitä tulee tavallinen LON-moduuli verkossa. Xenta 300 Xenta 300 LON-Talk FTT10 Xenta 911 Vista 13

16 Kytkentä, TAC vs OPC ModBus ModBus Tässä hyödynnetään TACVistan mahdollisuuksia ja OPC-tukea. Verkossa tulee olla OPC-palvelin ModBus:lle. Se voi olla erillinen laite tai ohjelmisto samassa tietokoneessa kuin TACVista. OPC-palvelin kommunikoi n kanssa. Vista kommunikoi OPC-asiakkaansa kautta OPC-palvelimen kanssa. Käyttäjä ei huomaa eroa n ja tavallisen TAC-laitteiston välillä. OPCpalvelin Vista, jossa OPC-asiakas 14

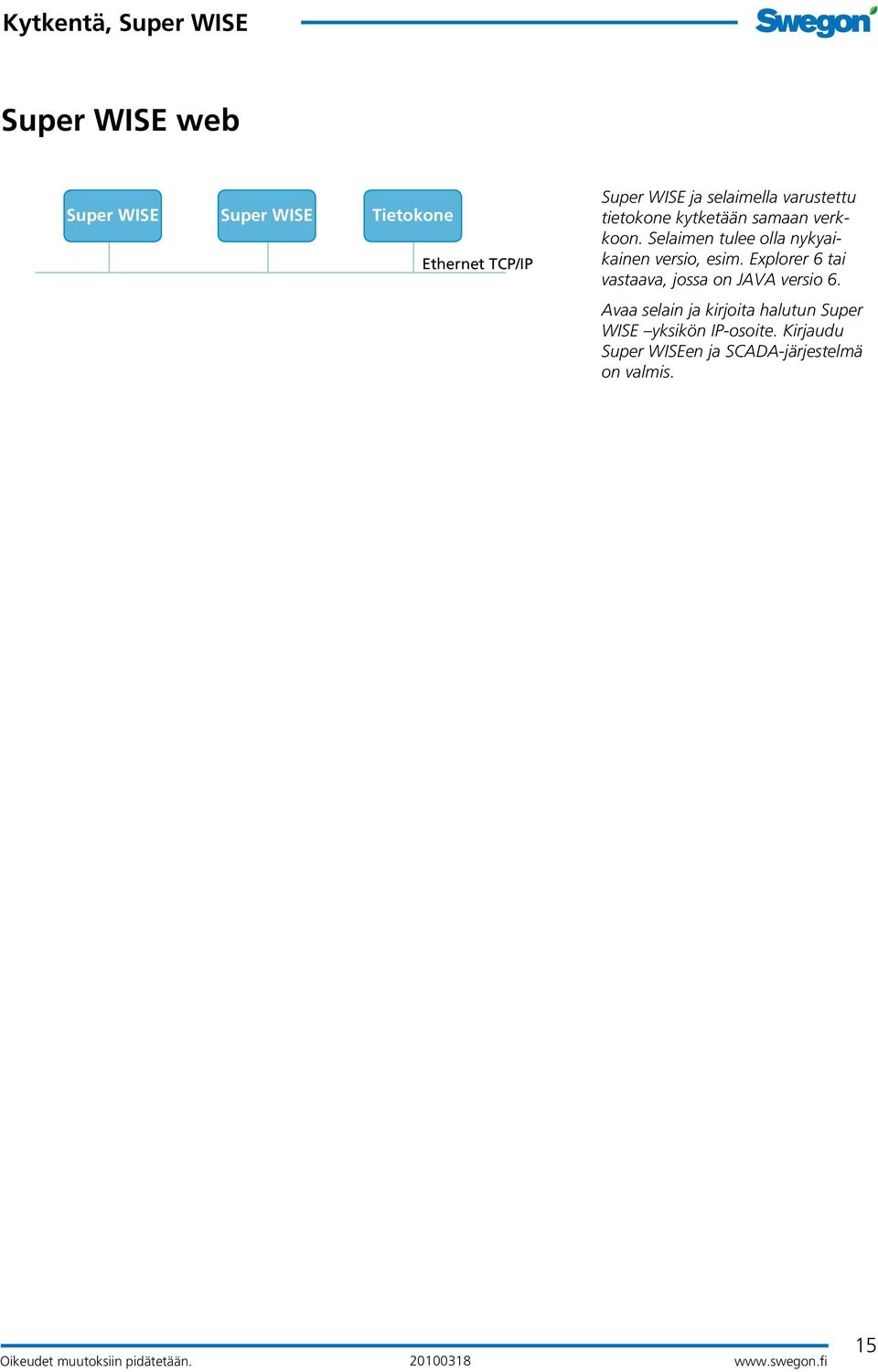

17 Kytkentä, web Tietokone ja selaimella varustettu tietokone kytketään samaan verkkoon. Selaimen tulee olla nykyaikainen versio, esim. Explorer 6 tai vastaava, jossa on JAVA versio 6. Avaa selain ja kirjoita halutun yksikön IP-osoite. Kirjaudu en ja SCADA-järjestelmä on valmis. 15

18 Täydellisen dokumentaation löydät osoitteesta FI-Kytkentä,
