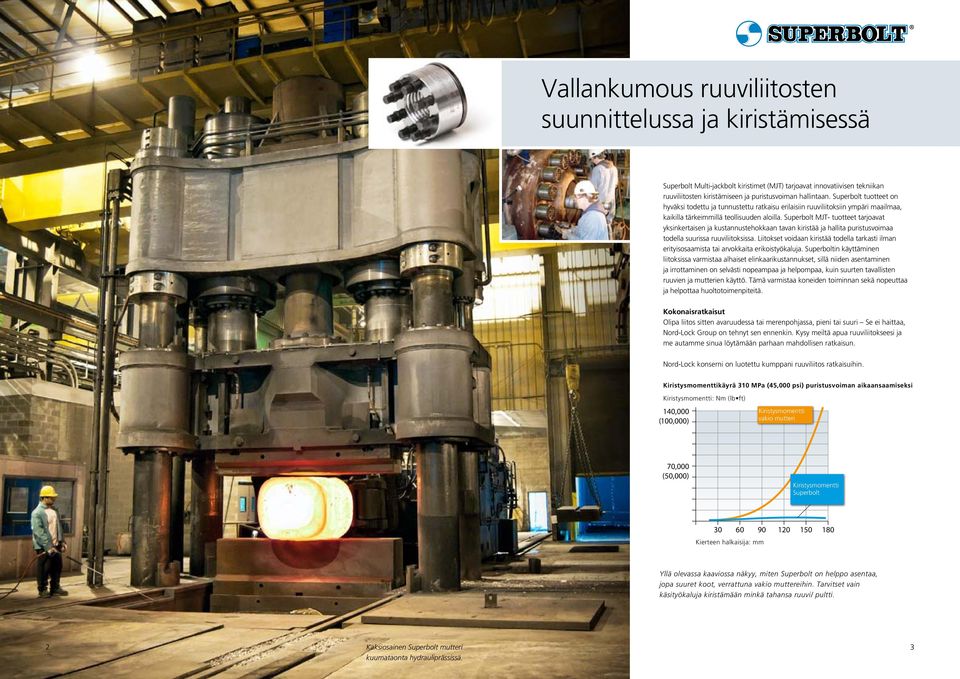

2 Vallankumous ruuviliitosten suunnittelussa ja kiristämisessä uperbolt Multi-jackbolt kiristimet (MJT) tarjoavat innovatiivisen tekniikan ruuviliitosten kiristämiseen ja puristusvoiman hallintaan. uperbolt tuotteet on hyväksi todettu ja tunnustettu ratkaisu erilaisiin ruuviliitoksiin ympäri maailmaa, kaikilla tärkeimmillä teollisuuden aloilla. uperbolt MJT- tuotteet tarjoavat yksinkertaisen ja kustannustehokkaan tavan kiristää ja hallita puristusvoimaa todella suurissa ruuviliitoksissa. iitokset voidaan kiristää todella tarkasti ilman erityisosaamista tai arvokkaita erikoistyökaluja. uperboltin käyttäminen liitoksissa varmistaa alhaiset elinkaarikustannukset, sillä niiden asentaminen ja irrottaminen on selvästi nopeampaa ja helpompaa, kuin suurten tavallisten ruuvien ja mutterien käyttö. Tämä varmistaa koneiden toiminnan sekä nopeuttaa ja helpottaa huoltotoimenpiteitä. Kokonaisratkaisut Olipa liitos sitten avaruudessa tai merenpohjassa, pieni tai suuri e ei haittaa, Nord-ock Group on tehnyt sen ennenkin. Kysy meiltä apua ruuviliitokseesi ja me autamme sinua löytämään parhaan mahdollisen ratkaisun. Nord-ock konserni on luotettu kumppani ruuviliitos ratkaisuihin. Kiristysmomenttikäyrä 310 MPa (45,000 psi) puristusvoiman aikaansaamiseksi Kiristysmomentti: Nm (lb ft) 140,000 (100,000) Kiristysmomentti vakio mutteri 70,000 (50,000) Kiristysmomentti uperbolt Kierteen halkaisija: mm Yllä olevassa kaaviossa näkyy, miten uperbolt on helppo asentaa, jopa suuret koot, verrattuna vakio muttereihin. Tarvitset vain käsityökaluja kiristämään minkä tahansa ruuvi/ pultti. 2 Kaksiosainen uperbolt mutteri 3 kuumataonta hydrauliprässissä.

3 Innovatiivinen ratkaisu ruuviliitoksille Mikä on uperbolt? uperbolt tuotteet on suunniteltu korvaamaan suoraan perinteinen ruuvi ja/tai mutteri. Näitä voidaan asentaa joko uuteen tai jo olemassa olevaan ruuviin, vaarnaruuviin, kierretankoon tai akseliin. Kierre ohjaa ruuvivoiman karkaistun aluslaatan kautta perusaineeseen. Kun yksikkö on paikallaan, varsinainen kiristys tapahtuu yksinkertaisilla käsityökaluilla. Niillä kiristetään ympäröivät puristusruuvit. Nämä ruuvit siirtävät esijännityksen tasaisesti pääkierteeseen, ja sitä kautta suoraan liitokseen Näin varsinaiseen kierteeseen kohdistuu vain puristusvoimaa eikä lainkaan kiertojännitystä. Testattu ja hyväksytty Vuosien mittaan lukemattomat tuotteemme laajasta valikoimastamme on testattu ja hyväksytty useiden luokituslaitosten toimesta. Osalle tuotesarjoista olemme myös hakeneet suunnittelu- ja tyyppihyväksynnät tuotantoa varten. Alla muutamia esimerkkejä: NV (et Norske Veritas) G (Germanischer loyd) iemens system audit Tositoimissa todistettu toiminta uperbolt:eja käytetään lukemattomilla eri aloilla: Vesivoimalat, tuulivoimalat, kaasu-ja höyryturbiinit, ydinvoimalat, terästehtaat, kaivokset, laivanrakennus, offshore, kemianteollisuus, vain muutamia mainitaksemme. 1 2 Miten uperbolt MJT kiristimet toimivat: 1) Kiristämällä puristusruuveja, syntyy voimakas (aksiaalinen) puristusvoima. Tämä puristusvoima suuntautuu karkaistua ä vasten. Puristusruuveilla kitka/halkaisija on pieni. Näin se aikaansaa suuren puristusvoiman suhteellisen pienellä kiristysmomentilla. 2) Voima siirtyy mutterin rungon kautta liitokseen. 3) Karkaistu siirtää voiman perusaineeseen suojaten samalla kosketuspintaa Pitkä kokemus ja korkea tuotannon laatu antavat myös mahdollisuuden sertifioida tiettyjä toimituksia eri pyynnöstä esim. seuraavien laitosten toimesta: AB (American Bureau of hipping) TÜV loyd s Register Vinçotte Tarvitessasi tarkempia tietoja todistuksista / hyväksynnästä tietyn tuotteen tai tuotantolaitoksen kohdalta, ota yhteyttä paikalliseen Nord-ock toimistoon. uomaathan, että selvität tarvittavat todistukset/hyväksynnät ennen tilaamista, jotta pystymme varmasti noudattamaan halutun hyväksynnän vaatimukset ) (aksiaalinen) puristusvoima ja siitä syntyvä vastavoima luovat liitokseen tarkasti hallitun ruuvivoiman. 5) Tämä (aksiaalinen) ruuvivoima luo yhtä voimakkaan reaktiovoiman koko liitokseen. uperbolt periaate. Yksityiskohtaiset tiedot löydät osoitteessa 4 5

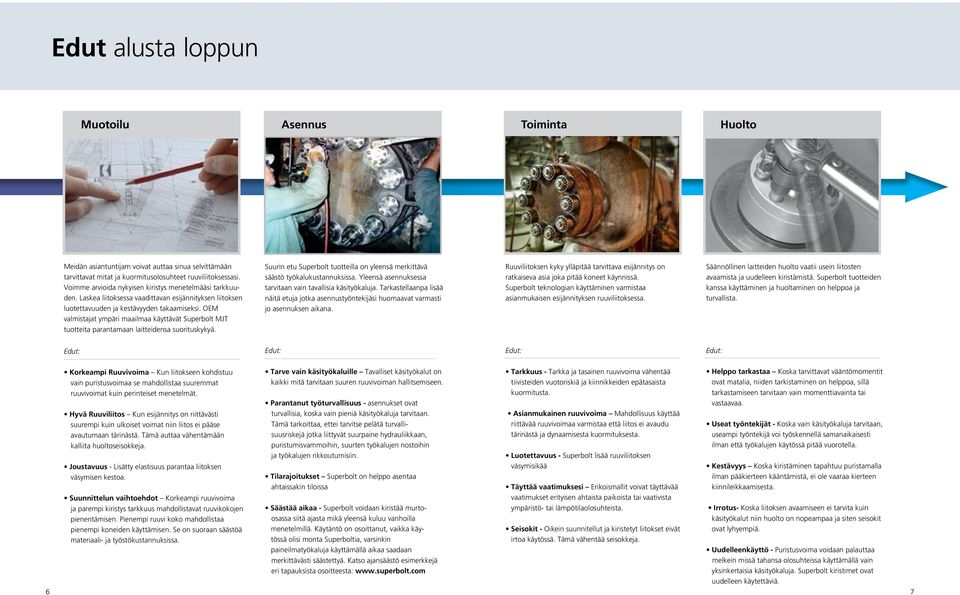

4 Edut alusta loppun Muotoilu Asennus Toiminta uolto Meidän asiantuntijam voivat auttaa sinua selvittämään tarvittavat mitat ja kuormitusolosuhteet ruuviliitoksessasi. Voimme arvioida nykyisen kiristys menetelmääsi tarkkuuden. askea liitoksessa vaadittavan esijännityksen liitoksen luotettavuuden ja kestävyyden takaamiseksi. OEM valmistajat ympäri maailmaa käyttävät uperbolt MJT tuotteita parantamaan laitteidensa suorituskykyä. uurin etu uperbolt tuotteilla on yleensä merkittävä säästö työkalukustannuksissa. Yleensä asennuksessa tarvitaan vain tavallisia käsityökaluja. Tarkastellaanpa lisää näitä etuja jotka asennustyöntekijäsi huomaavat varmasti jo asennuksen aikana. Ruuviliitoksen kyky ylläpitää tarvittava esijännitys on ratkaiseva asia joka pitää koneet käynnissä. uperbolt teknologian käyttäminen varmistaa asianmukaisen esijännityksen ruuviliitoksessa. äännöllinen laitteiden huolto vaatii usein liitosten avaamista ja uudelleen kiristämistä. uperbolt tuotteiden kanssa käyttäminen ja huoltaminen on helppoa ja turvallista. Edut: Edut: Edut: Edut: Korkeampi Ruuvivoima Kun liitokseen kohdistuu vain puristusvoimaa se mahdollistaa suuremmat ruuvivoimat kuin perinteiset menetelmät. yvä Ruuviliitos Kun esijännitys on riittävästi suurempi kuin ulkoiset voimat niin liitos ei pääse avautumaan tärinästä. Tämä auttaa vähentämään kalliita huoltoseisokkeja. Joustavuus - isätty elastisuus parantaa liitoksen väsymisen kestoa. uunnittelun vaihtoehdot Korkeampi ruuvivoima ja parempi kiristys tarkkuus mahdollistavat ruuvikokojen pienentämisen. Pienempi ruuvi koko mahdollistaa pienempi koneiden käyttämisen. e on suoraan säästöä materiaali- ja työstökustannuksissa. Tarve vain käsityökaluille Tavalliset käsityökalut on kaikki mitä tarvitaan suuren ruuvivoiman hallitsemiseen. Parantanut työturvallisuus - asennukset ovat turvallisia, koska vain pieniä käsityökaluja tarvitaan. Tämä tarkoittaa, ettei tarvitse pelätä turvallisuusriskejä jotka liittyvät suurpaine hydrauliikkaan, puristumisvammoihin, suurten työkalujen nostoihin ja työkalujen rikkoutumisiin. Tilarajoitukset uperbolt on helppo asentaa ahtaissakin tiloissa äästää aikaa - uperbolt voidaan kiristää murtoosassa siitä ajasta mikä yleensä kuluu vanhoilla menetelmillä. Käytäntö on osoittanut, vaikka käytössä olisi monta uperboltia, varsinkin paineilmatyökaluja käyttämällä aikaa saadaan merkittävästi säästettyä. Katso ajansäästö esimerkkejä eri tapauksista osoitteesta: Tarkkuus - Tarkka ja tasainen ruuvivoima vähentää tiivisteiden vuotoriskiä ja kiinnikkeiden epätasaista kuormitusta. Asianmukainen ruuvivoima Mahdollisuus käyttää riittävää ruuvivoimaa varmistaa että liitos ei avaudu tärinästä ja dynaamisesta kuormituksesta. uotettavuus - uperbolt lisää ruuviliitoksen väsymisikää Täyttää vaatimuksesi Erikoismallit voivat täyttävää vaatimukset erityisen ahtaista paikoista tai vaativista ympäristö- tai lämpötilaolosuhteista. eisokit - Oikein suunnitellut ja kiristetyt liitokset eivät irtoa käytössä. Tämä vähentää seisokkeja. elppo tarkastaa Koska tarvittavat vääntömomentit ovat matalia, niiden tarkistaminen on helppoa, sillä tarkastamiseen tarvitaan vain momenttiavainta tai vastaavaa. Useat työntekijät - Koska vain käsityökaluja tarvitaan, useampi työntekijä voi työskennellä samanaikaisesti ilman että työkalujen käytössä pitää vuorotella. Kestävyys Koska kiristäminen tapahtuu puristamalla ilman pääkierteen kääntämistä, ei ole vaaraa kierteen kiinnileikkaamisesta. Irrotus- Koska liitoksen avaamiseen ei tarvita kuin käsityökalut niin huolto on nopeampaa ja siten seisokit ovat lyhyempiä. Uudelleenkäyttö - Puristusvoima voidaan palauttaa melkein missä tahansa olosuhteissa käyttämällä vain yksinkertaisia käsityökaluja. uperbolt kiristimet ovat uudelleen käytettäviä. 6 7

5 Ratkaisu Ruuviliitos ongelmiin Valintaopas Tuotteet Mutteri Ruuvimalliset tuotteet Flexnut Matala Vakio Erikoisluja Vakio Erikoisluja Tärkeimmät ominaisuudet Vakio Korkea lujuus Kuumankestävä lämpötila Kuumakestävä lämpötila, korkea Tyyppi MT CY T J B8 B12 X8 X12 Koot - Metrinen - Tuumamitoitus M16-M160 3/4 6 M16 M160 3/4 6 M20 M125 3/4 5 M24 M M20 M160 3/4 6 M16 M160 3/4 6 M20 M90 3/4 3-1/2 M20 M160 3/4 6 M20 M160 3/4 6 Max jännitys (arvio) N/mm N/mm N/mm N/mm N/mm N/mm N/mm N/mm N/mm ksi ksi 45 ksi Pinta-alasta riippuen 45 ksi Pinta-alasta riippuen ksi ksi ksi ksi ksi ämpötila-alue C ºF C ºF Alemmat lämpötilat kysy erikseen 350 C asti 650 ºF asti 350 C asti 650 ºF asti C ºF C ºF C ºF Alemmat lämpötilat kysy erikseen C ºF Pintakäsittely Tarvittaessa Tarvittaessa Tarvittaessa Tarvittaessa Tarvittaessa Tarvittaessa Tarvittaessa Tarvittaessa Tarvittaessa C ºF Alemmat lämpötilat kysy erikseen ovellus esimerkkejä Vaativat teollisuus liitokset. Kuten MT, mutta vielä suurempi lujuus. Kuumat liitokset: - Kattilan syöttöpumput - Kattilan kiertopumput - Reaktorit - ämmönvaihtimet Jne. Kannen ruuvit: - Turbiinit - Moottorit - Pumput - Kompressorit Jne. Erikoismatala: - ydrauliikkasylinterit - Akselin kiinnikkeet - Männät/kiertokanget - Konepedit/rungot Jne. Vaativat ruuvikohteet. Kuten B8, mutta vielä lujempi. Vastamutteri uperbolt ruuveille. isää elastisuutta ruuviliitokseen. Erityisen tärkeä jos käytetään lyhyttä ruuvia. Kuten X8, mutta vielä lujempi Voiteluaine J-G tai J-A J-G tai J-A J-G tai P37 J-G tai P37 J-G tai J-A J-G tai J-A J-G tai J-A - - uom Vastaava ruuvimallinen MJT kiristin: B8 Vastaava ruuvimallinen MJT kiristin: B12 Myös liitoksiin, joissa rajoitetusti tilaa (halk.) Vastaava mutterimallinen uperbolt: MT Vastaava mutterimallinen uperbolt: CY Yhdessä MT: kanssa tai B8 kanssa Yhdessä CY: n kanssa tai B12 kanssa Esitteen sivu Erikoistuotteet tilanne sitä edellyttää Tarjoamme lisäksi laajan valikoiman esisuunniteltuja ratkaisuja, mukaan lukien erikoismateriaalit ja mallit. Olemme tehneet tuotteita joiden halkaisija on jopa 1500 mm ja tuotteita joiden toimintalämpötila on 700 C (1292 F). Osaamisemme on ainutlaatuinen ruuvimarkkinoilla, katso sivuilta esimerkkejä. Meillä on myös tuotteita jotka on kehitetty erityisesti tietyille aloille. Kohteisiin joissa edellä esitelty vakiovalikoima ei vastaa tarpeitasi, meidän Performance ervices-tiimi auttavat sinua löytämään parhaan mahdollisen ratkaisun (ks. sivut 26-27). 8 9

6 Maailmanluokan valmistustekniikka Tuotteiden merkitseminen Jokaiseen tuotteeseen on merkitty tarvittavat tiedot. Näin on helppoa ja nopeaa varmistaa että tuote on aina oikea Merkinnät on selitetty alla olevassa taulukossa. Vakio, Kierre Metrinen MT - 20x6 x.. /W Nord-ock Group on investoinut voimakkaasti uperbolt tuotantolaitoksien NC-koneistukseen. Kapasiteetin ansiosta voimme valmistaa vakio- ja erikoistuotteet aiempaa nopeammin ja joustavammin. uurin osa vakiotuotteista ovat saatavilla heti hyllystä tai lyhyellä toimitusajalla. isäksi suunnittelu-, valmistusja tuotantohenkilöstölle on kertynyt vuosikymmenten tiedon ja koulutuksen myötä kyky valmistaa maailman hienoimmat kierteitetyt osat. Tyyppi / mallisarja MT MT Mutteri, vakio CY CY Mutteri, suurempi lujuus J J Mutteri, matala 650 Mutteri,lämmönkestävä 650T Mutteri, ämmönkestävä,korkea,ohuempi halk X8 Flexnut, vakio X12 Flexnut, vakiota lujempi B8 B12 Ruuvimalliset tuotteet, vakio Ruuvimalliset tuotteet, erikoisluja Kierreprofiili M Metrinen Kierteen koko d 0 x p nimellishalkaisija x kierteen nousu x varren pituus (ilman kantaa) [mm] (vain ruuvimalliset kiristimet) Aluslaatta aatu ja jäljitettävyys Erityistä huomiota on kiinnitetty viime vuosina laatujärjestelmien kehittämiseen ja toimintaan, niin että ne täyttävät kriittisten ja erittäin vaativien teollisuusalojen vaatimukset. aadunvalvonta, kuten esim. kierteiden profiilin tarkistaminen ja mittaus, on meillä aivan vakio toimintaa. Tuotteiden runkoihin on kaiverrettu jäljitettävyys tunnukset. Vakio, Tuumakoot MT UNC x... /W Tyyppi / mallisarja (sama kuin yllä) Kierteen koko (nimellinen halkaisija d 0 ) xxx pyöristetään kahteen desimaalin x 100 Kierrettä tuumalla (tpi) Vakio Kierre profiilit UN, UNC, (ANI B1.1) UNF x nimellinen pituus (ilman kantaa) [tuuma] desimaali pyöristetään 2 desimaalia (vain ruuvimallit) Aluslaatta Esimerkki osan merkinnästä UPERBOT Osa numero: MT-M36x4 Erä numero: 7900 Max. kuormitus: 457 kn Materiaali koodi: CrMo uom.: tiedot voivat vaihdella. Erikoismerkinnät ovat tarvittaessa mahdollisia. isätietoja saat paikalliselta Nord-ock toimistolta. Erikoistuotteet MT -... Tyyppi / mallisarja Erikoistuotteen tunnus Kaikkia kierteitä on saatavilla pyynnöstä. Esimerkkejä: A Acme (täsmennä standardi) Rd Round (täsmennä standardi) Buttress (täsmennä standardi) Tr Trapetsikierre (täsmennä standardi) W Metrinen Whitworth B / BF Whitworth kierteet Myynti-insinöörimme ovat valmiina auttamaan sinua valitsemaan paras tuote liitokseesi. Ota yhteyttä paikalliseen Nord-ock toimistoon

7 MT uperbolt mutteri, Vakiokoot n x T 1 a 3 2 CY uperbolt mutteri, Erikoisluja n x T 1 a 3 2 METRINEN Koko Mutterin runko Puristusruuvit Karkaistu Kierre Kierteen nousu Nim. max. Nim. max. P 1 [mm] [mm] [mm] [mm] [mm] [mm] [kg] [kn] [Nm] MT-M16x.../W M M6x MT-M20x.../W M M6x MT-M22x.../W M M6x MT-M24x.../W M M6x MT-M27x.../W M M8x MT-M30x.../W M M8x MT-M33x.../W M M8x MT-M36x.../W M M10x MT-M39x.../W M M10x MT-M42x.../W M M10x MT-M45x.../W M M12x MT-M48x.../W M M12x MT-M52x.../W M M12x MT-M56x.../W M M12x MT-M60x.../W M M12x MT-M64x.../W M M16x MT-M68x.../W M M16x MT-M72x.../W M M16x MT-M76x.../W M M16x MT-M80x.../W M M16x MT-M85x.../W M M16x MT-M90x.../W M M16x MT-M100x.../W M M16x MT-M110x.../W M M20x MT-M120x.../W M M20x MT-M125x.../W M M20x MT-M130x.../W M M20x MT-M140x.../W M M20x MT-M150x.../W M M20x MT-M160x.../W M M20x Mutterin runko 2 Puristinruuvit 3 Karkaistu Aluslaatta METRINEN Koko Mutterin runko Puristusruuvit Karkaistu Kierre Kierteen nousu Nim. max. Nim. max. P 1 [mm] [mm] [mm] [mm] [mm] [mm] [kg] [kn] [Nm] CY-M16x.../W M M6x CY-M20x.../W M M6x CY-M22x.../W M M6x CY-M24x.../W M M8x CY-M27x.../W M M8x CY-M30x.../W M M8x CY-M33x.../W M M10x CY-M36x.../W M M10x CY-M39x.../W M M10x CY-M42x.../W M M10x CY-M45x.../W M M12x CY-M48x.../W M M12x CY-M52x.../W M M12x CY-M56x.../W M M12x CY-M60x.../W M M16x CY-M64x.../W M M16x CY-M68x.../W M M16x CY-M72x.../W M M16x CY-M76x.../W M M16x CY-M80x.../W M M16x CY-M85x.../W M M16x CY-M90x.../W M M16x CY-M100x.../W M M16x CY-M110x.../W M M16x CY-M120x.../W M M20x CY-M125x.../W M M20x CY-M130x.../W M M20x CY-M140x.../W M M20x CY-M150x.../W M M20x CY-M160x.../W M M20x Mutterin runko 2 Puristinruuvit 3 Karkaistu Aluslaatta Tuumamitoitus Koko Mutterin runko Puristusruuvit Karkaistu Kierre Nousu TPI nom. max. nom. max. [In] [In] [In] [In] [In] [In] [b] [b] [bft] MT /W 3/ / / MT /W 7/ / / MT /W / / MT /W 1-1/ / / MT /W 1-1/ / / MT /W 1-3/ /24 6 5/ MT /W 1-1/ /24 8 5/ MT /W 1-5/ /24 8 5/ MT /W 1-3/ / / MT /W 1-7/ / / MT /W / / MT /W 2-1/ / / MT /W 2-1/ / / MT /W 2-3/ / / MT /W / / MT /W 3-1/ / / MT /W 3-1/ / / MT /W 3-3/ / / MT /W / / MT /W 4-1/ / / MT /W 4-1/ / / MT /W 4-3/ / / MT /W / / MT /W 5-1/ / / MT /W 5-1/ / / MT /W 5-3/ / / MT /W / / Tuumamitoitus Koko Mutterin runko Puristusruuvit Karkaistu Kierre Nousu TPI nom. max. nom. max. [In] [In] [In] [In] [In] [In] [b] [b] [bft] CY /W 3/ / / CY /W 7/ / / CY /W / / CY /W 1-1/ / / CY /W 1-1/ / / CY /W 1-3/ / / CY /W 1-1/ / / CY /W 1-5/ / / CY /W 1-3/ / / CY /W 1-7/ / / CY /W / / CY /W 2-1/ / / CY /W 2-1/ / / CY /W 2-3/ / / CY /W / / CY /W 3-1/ / / CY /W 3-1/ / / CY /W 3-3/ / / CY /W / / CY /W 4-1/ / / CY /W 4-1/ / / CY /W 4-3/ / / CY /W / / CY /W 5-1/ / / CY /W 5-1/ / / CY /W 5-3/ / / CY /W / / uomautus: - Enimmäisarvot ruuvisovelluksiin, mukaan lukien vastavoimat. uomautus: - Enimmäisarvot ruuvisovelluksiin, mukaan lukien vastavoimat. - Myös muita kokoja, Kierteen nousuja tai profiileja (TPI) voi olla valmistusohjelmassa. Ota yhteyttä paikalliseen Nord-ock toimistoon. - Myös muita kokoja, Kierteen nousuja tai profiileja (TPI) voi olla valmistusohjelmassa. Ota yhteyttä paikalliseen Nord-ock toimistoon

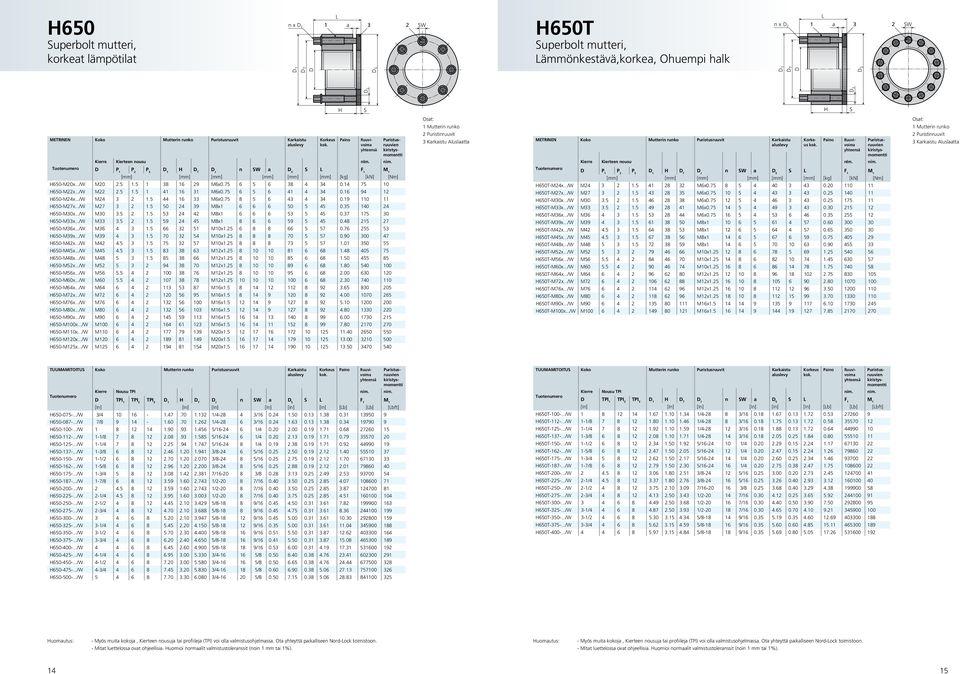

8 650 uperbolt mutteri, korkeat lämpötilat n x 1 a T uperbolt mutteri, ämmönkestävä,korkea, Ohuempi halk n x 1 a 3 2 T T METRINEN Koko Mutterin runko Puristusruuvit Karkaistu P 1 [mm] [mm] [mm] [mm] [mm] [mm] [kg] [kn] [Nm] 650-M20x.../W M M6x M22x.../W M M6x M24x.../W M M6x M27x.../W M M8x M30x.../W M M8x M33x.../W M M8x M36x.../W M M10x M39x.../W M M10x M42x.../W M M10x M45x.../W M M12x M48x.../W M M12x M52x.../W M M12x M56x.../W M M12x M60x.../W M M12x M64x.../W M M16x M72x.../W M M16x M76x.../W M M16x M80x.../W M M16x M90x.../W M M16x M100x.../W M M16x M110x.../W M M20x M120x.../W M M20x M125x.../W M M20x Ruuvivoima yhteensä Kierre Kierteen nousu nim. nim. 1 Mutterin runko 2 Puristinruuvit 3 Karkaistu Aluslaatta METRINEN Koko Mutterin runko Puristusruuvit Karkaistu P 1 [mm] [mm] [mm] [mm] [mm] [mm] [kg] [kn] [Nm] 650T-M24x.../W M M6x T-M27x.../W M M6x T-M30x.../W M M6x T-M33x.../W M M6x T-M36x.../W M M6x T-M39x.../W M M8x T-M42x.../W M M8x T-M45x.../W M M8x T-M48x.../W M M8x T-M52x.../W M M10x T-M56x.../W M M10x T-M60x.../W M M10x T-M64x.../W M M12x T-M72x.../W M M12x T-M76x.../W M M12x T-M80x.../W M M12x T-M90x.../W M M16x T-M100x.../W M M16x Ruuvivoima yhteensä Kierre Kierteen nousu nim. nim. 1 Mutterin runko 2 Puristinruuvit 3 Karkaistu Aluslaatta Tuumamitoitus Koko Mutterin runko Puristusruuvit Karkaistu [In] [In] [In] [In] [In] [In] [b] [b] [bft] /W 3/ / / /W 7/ / / /W / / /W 1-1/ / / /W 1-1/ / / /W 1-3/ / / /W 1-1/ / / /W 1-5/ / / /W 1-3/ / / /W 1-7/ / / /W / / /W 2-1/ / / /W 2-1/ / / /W 2-3/ / / /W / / /W 3-1/ / / /W 3-1/ / / /W 3-3/ / / /W / / /W 4-1/ / / /W 4-1/ / / /W 4-3/ / / /W / / Ruuvivoima yhteensä Kierre Nousu TPI nim. nim. Tuumamitoitus Koko Mutterin runko Puristusruuvit Karkaistu [In] [In] [In] [In] [In] [In] [b] [b] [bft] 650T /W / / T /W 1-1/ / / T /W 1-1/ / / T /W 1-3/ / / T /W 1-1/ / / T /W 1-5/ / / T /W 1-3/ / / T /W 1-7/ / / T /W / / T /W 2-1/ / / T /W 2-1/ / / T /W 2-3/ / / T /W / / T /W 3-1/ / / T /W 3-1/ / / T /W 3-3/ / / T /W / / Ruuvivoima yhteensä Kierre Nousu TPI nim. nim. uomautus: - Myös muita kokoja, Kierteen nousuja tai profiileja (TPI) voi olla valmistusohjelmassa. Ota yhteyttä paikalliseen Nord-ock toimistoon. uomautus: - Myös muita kokoja, Kierteen nousuja tai profiileja (TPI) voi olla valmistusohjelmassa. Ota yhteyttä paikalliseen Nord-ock toimistoon

9 J uperbolt mutteri, erikoismatala runko n x T uperbolt ruuvimalliset tuotteet Ruuvimallisia uperbolteja käytetään monenlaisissa sovelluksissa, joissa mutterimallille ja vaarnaruuville ei ole tilaa tai se ei ole muusta syystä käytännöllinen vaihtoehto. METRINEN Koko Mutterin runko Puristusruuvit Karkaistu Kierre Kierteen nousu nim. max. nim. max. P 1 n [mm] [mm] [mm] [mm] [mm] [mm] [kg] [kn] [Nm] J-M20x.../W M M8x J-M22x.../W M M8x J-M24x.../W M M8x J-M27x.../W M M8x J-M30x.../W M M10x J-M33x.../W M M10x J-M36x.../W M M12x J-M39x.../W M M12x J-M42x.../W M M12x J-M45x.../W M M12x J-M48x.../W M M16x J-M52x.../W M M16x J-M56x.../W M M16x J-M60x.../W M M16x J-M64x.../W M M16x J-M68x.../W M M20x J-M72x.../W M M20x J-M76x.../W M M20x J-M80x.../W M M20x J-M90x.../W M M24x J-M100x.../W M M24x J-M110x.../W M M24x J-M120x.../W M M24x J-M125x.../W M M24x J-M130x.../W M M24x J-M140x.../W M M24x J-M150x.../W M M24x J-M160x.../W M M24x Tuumamitoitus Koko Mutterin runko Puristusruuvit Karkaistu Kierre nousu TPI nim. max. nim. max. n [In] [In] [In] [In] [In] [In] [b] [b] [bft] J /W 3/ / / J /W 7/ / / J /W / / J /W 1-1/ / / J /W 1-1/ / / J /W 1-3/ / / J /W 1-1/ / / J /W 1-5/ / / J /W 1-3/ / / J /W 1-7/ / / J /W / / J /W 2-1/ / / J /W 2-1/ / / J /W 2-3/ / / J /W / / J /W 3-1/ / / J /W 3-1/ / / J /W 3-3/ / / J /W / / J /W 4-1/ / / J /W 4-1/ / / J /W 4-3/ / / J /W / / J /W 5-1/ / J /W 5-1/ / J /W 5-3/ / J /W / uomautus: - Enimmäisarvot ruuvisovelluksiin, mukaan lukien vastavoimat. - Myös muita kokoja, Kierteen nousuja tai profiileja (TPI) voi olla valmistusohjelmassa. Ota yhteyttä paikalliseen Nord-ock toimistoon. 1 Mutterin runko 2 Puristinruuvit 3 Karkaistu Aluslaatta Mitat B8 (ruuvimalliset tuotteet) ja B12 (erikoislujat ruuvimalliset tuotteet) ovat sivuilla 18 ja 19. Flexnuts läpireikä sovelluksiin Jos liitokseksesi tarvitsee vastamutterin (läpireiät), olemme kehittäneet ratkaisuksi uperbolt Flexnutin, e on reaktiivinen mutteri, joka pystyy joustamaan elastisesti. Flexnutin käytöllä saadaan samat edut kuin uperbolt mutterilla aktiivipuolella. Kuormitettuna ne taipuvat alaosasta ja yläosasta. Tämä jakaa voimaan tasaisemmin kierteeseen ja parantaa liitoksen väsymis lujuutta. Koska Flexnutit ovat reaktiivimutterita joita käytetään uperboltien vastakappaleina, niitä ei kierretä momenttiin vaan ne kiristyvät uberboltin puristusvoimalla. Edut ja uperbolt Flexnut: Kuormitettuina ne jakavat ruuvivoiman tasaisesti liitokseen isäävät liitoksen joustavuutta. Kasvattavat liitoksen väsymislujuutta. Tasainen ruuvivoiman jakautuminen Joustaa sisään Joustaa ulos Mittatiedot X8 ja X12 (erikoisluja) löytyvät sivuilta 20 ja 21. Kaikki uperbolt tekniikan edut ruuvissa kaikki tarkan esijännityksen ja alhaisen tarvittavan kiristysmomentin edut. Pienempi kannan halkaisija kuin mutterimallisessa uperboltissa; siten sopii myös ahtaisiin väleihin. Vähemmän osia.(elpompi logistiikka) Pienempi kanta mahtuu useimpiin upotuksiin tai paikkoihin joissa on tiukat tila rajoitukset. Vähentää kierteiden kuormitusta. Alareunan viiste joustaa ruuvivoiman kasvaessa. [Kuvassa joustomatka on liioiteltu periaatteen selventämiseksi] Ruuvivoima muodostuu liitoksen läpi vastapuolen uperboltia kiristämällä. Rumpu-uunin vaihdesegmentti

10 B8 uperbolt ruuvimalliset tuotteet, vakiokoot n x K 1 a 3 b* 2 B12 uperbolt ruuvimalliset tuotteet, vakiomitat K n x a 3 J b* 2 T T METRINEN Koko Ruuvin runko Puristusruuvit Karkaistu Kierre Kierteen nousu nim. max. nim. max. P 1 k F 1 [mm] [mm] [mm] [mm] [mm] [mm] [kn] [Nm] B8-M16x...x.../W M M6x B8-M20x...x.../W M M6x B8-M24x...x.../W M M6x B8-M27x...x.../W M M8x B8-M30x...x.../W M M8x B8-M33x...x.../W M M10x B8-M36x x.../w M M10x B8-M39x...x.../W M M10x B8-M42x...x.../W M M10x B8-M45x...x.../W M M12x B8-M48x x.../w M M12x B8-M52x...x.../W M M12x B8-M56x...x.../W M M12x B8-M60x...x.../W M M12x B8-M64x...x.../W M M16x B8-M68x...x.../W M M16x B8-M72x...x.../W M M16x B8-M76x...x.../W M M16x B8-M80x...x.../W M M16x B8-M90x...x.../W M M16x B8-M100x...x.../W M M20x B8-M110x...x.../W M M20x B8-M120x...x.../W M M20x B8-M125x...x.../W M M20x B8-M130x...x.../W M M20x B8-M140x...x.../W M M20x B8-M150x...x.../W M M20x B8-M160x...x.../W M M20x Tuumamitoitus Koko Ruuvin runko Puristusruuvit Karkaistu Kierre nousu TPI nim. max. nim. max. k F 1 [In] [In] [In] [In] [In] [In] [b] [bft] B x.../W 3/ / / B x.../W 7/ / / B x.../W / / B x.../W 1-1/ / / B x.../W 1-1/ / / B x.../W 1-3/ / / B x.../W 1-1/ / / B x.../W 1-5/ / / B x.../W 1-3/ / / B x.../W 1-7/ / / B x.../W / / B x.../W 2-1/ / / B x.../W 2-1/ / / B x.../W 2-3/ / / B x.../W / / B x.../W 3-1/ / / B x.../W 3-1/ / / B x.../W 3-3/ / / B x.../W / / B x.../W 4-1/ / / B x.../W 4-1/ / / B x.../W 4-3/ / / B x.../W / / B x.../W 5-1/ / / B x.../W 5-1/ / / B x.../W 5-3/ / / B x.../W / / Ruuvinrunko 1 ruuvin runko 2 Puristinruuvit 3 Karkaistu Aluslaatta b* = 2 x METRIC Koko Ruuvin runko Puristusruuvit Karkaistu Kierre Kierteen nousu nim. max. nim. max. P 1 k F 1 [mm] [mm] [mm] [mm] [mm] [mm] [kn] [Nm] B12-M20x...x.../W M M6x B12-M24x...x.../W M M8x B12-M27x...x.../W M M8x B12-M30x...x.../W M M8x B12-M33x...x.../W M M10x B12-M36x...x.../W M M10x B12-M39x...x.../W M M10x B12-M42x...x.../W M M10x B12-M45x...x.../W M M12x B12-M48x...x.../W M M12x B12-M52x...x.../W M M12x B12-M56x...x.../W M M12x B12-M60x...x.../W M M12x B12-M64x...x.../W M M16x B12-M68x...x.../W M M16x B12-M72x...x.../W M M16x B12-M76x...x.../W M M16x B12-M80x...x.../W M M16x B12-M90x...x.../W M M20x Tuumamitoitus Koko Ruuvin runko Puristusruuvit Karkaistu Kierre nousu TPI nim. max. nim. max. k F 1 [In] [In] [In] [In] [In] [In] [b] [bft] B x.../W 3/ / / B x.../W 7/ / / B x.../W / / B x.../W 1-1/ / / B x.../W 1-1/ / / B x.../W 1-3/ / / B x.../W 1-1/ / / B x.../W 1-5/ / / B x.../W 1-3/ / / B x.../W 1-7/ / / B x.../W / / B x.../W 2-1/ / / B x.../W 2-1/ / / B x.../W 2-3/ / / B x.../W / / B x.../W 3-1/ / / B x.../W 3-1/ / / Ruuvinrunko 1 ruuvin runko 2 Puristinruuvit 3 Karkaistu Aluslaatta b* = 2 x uomautus: - Enimmäisarvot ruuvisovelluksiin, mukaan lukien vastavoimat. - -pituusmitta ilmoitettava - Kokonaismitta muuttuu pituuden vaihtuessa. - Myös muita kokoja, Kierteen nousuja tai profiileja (TPI) voi olla valmistusohjelmassa. Ota yhteyttä paikalliseen Nord-ock toimistoon. uomautus: - Enimmäisarvot ruuvisovelluksiin, mukaan lukien vastavoimat. - -pituusmitta ilmoitettava - Kokonaismitta muuttuu pituuden vaihtuessa. - Myös muita kokoja, Kierteen nousuja tai profiileja (TPI) voi olla valmistusohjelmassa. Ota yhteyttä paikalliseen Nord-ock toimistoon

11 X8 uperbolt Flexnut, vakiomitat h M72 X12 uperbolt Flexnut, Erikoisluja h M72 M76 M76 ~0.2 x 6x ø12 x 12 ~0.2 x 6x ø12 x 12 METRINEN Koko Ruuvin runko Karkaistu Kierre Kierteen nousu nim. max. P 1 2 h [mm] [mm] [mm] [mm] [kg] [kn] X8-M20x.../W M X8-M24x.../W M X8-M27x.../W M X8-M30x.../W M X8-M33x.../W M X8-M36x.../W M X8-M39x.../W M X8-M42x.../W M X8-M45x.../W M X8-M48x.../W M X8-M52x.../W M X8-M56x.../W M X8-M60x.../W M X8-M64x.../W M X8-M72x.../W M X8-M76x.../W M * X8-M80x.../W M * X8-M90x.../W M * X8-M100x.../W M * X8-M110x.../W M * X8-M120x.../W M * X8-M125x.../W M * X8-M130x.../W M * X8-M140x.../W M * X8-M150x.../W M * X8-M160x.../W M * Mutteri 2 Karkaistu METRINEN Koko Ruuvin runko Karkaistu Kierre Kierteen nousu nim. max. P 1 2 h [mm] [mm] [mm] [mm] [kg] [kn] X12-M20x.../W M X12-M24x.../W M X12-M27x.../W M X12-M30x.../W M X12-M33x.../W M X12-M36x.../W M X12-M39x.../W M X12-M42x.../W M X12-M45x.../W M X12-M48x.../W M X12-M52x.../W M X12-M56x.../W M X12-M60x.../W M X12-M64x.../W M X12-M72x.../W M X12-M76x.../W M * X12-M80x.../W M * X12-M90x.../W M * X12-M100x.../W M * X12-M110x.../W M * X12-M120x.../W M * X12-M125x.../W M * X12-M130x.../W M * X12-M140x.../W M * X12-M150x.../W M * X12-M160x.../W M * Mutteri 2 Karkaistu Tuumamitoitus Koko Ruuvin runko Karkaistu Tuumamitoitus Koko Ruuvin runko Karkaistu Kierre Nousu TPI nim. max. 2 h [In] [In] [In] [In] [b] [b] X /W 3/ X /W 7/ / X /W / X /W 1-1/ / X /W 1-1/ / X /W 1-3/ / X /W 1-1/ X /W 1-5/ / X /W 1-3/ / X /W 1-7/ / X /W / X /W 2-1/ X /W 2-1/ / X /W 2-3/ / X /W X /W 3-1/ / X /W 3-1/ / X /W 3-3/ / X /W / X /W 4-1/ / X /W 4-1/ / X /W 4-3/ / X /W X /W 5-1/ / X /W 5-1/ / X /W 5-3/ / X /W / Kierre Nousu TPI nim. max. 2 h [In] [In] [In] [In] [b] [b] X /W 3/ X /W 7/ / X /W / X /W 1-1/ / X /W 1-1/ / X /W 1-3/ / X /W 1-1/ X /W 1-5/ / X /W 1-3/ / X /W 1-7/ / X /W / X /W 2-1/ X /W 2-1/ / X /W 2-3/ / X /W X /W 3-1/ / X /W 3-1/ / X /W 3-3/ / X /W / X /W 4-1/ / X /W 4-1/ / X /W 4-3/ / X /W X /W 5-1/ / X /W 5-1/ / X /W 5-3/ / X /W / uomautus: - Enimmäisarvot ruuvisovelluksiin, mukaan lukien vastavoimat. - Myös muita kokoja, Kierteen nousuja tai profiileja (TPI) voi olla valmistusohjelmassa. Ota yhteyttä paikalliseen Nord-ock toimistoon. uomautus: - Enimmäisarvot ruuvisovelluksiin, mukaan lukien vastavoimat. - Myös muita kokoja, Kierteen nousuja tai profiileja (TPI) voi olla valmistusohjelmassa. Ota yhteyttä paikalliseen Nord-ock toimistoon

12 Yleiset suunnittelu- ja asennusohjeet yödyllisiä vihjeitä Vaarnaruuvit uperbolt mutterit käytettynä yhdessä vaarnaruuvin kanssa. Kiristys pelkällä puristuksella varmistaa, ettei kierre leikkaa kiinni ja liitos on myöhemmin helppo purkaa. äpireiät Vaarnaruuveissa/pinnapulteissa suosittelemme käyttämään aina Flexnutia yhdessä mutterimallin uperboltin kanssa, isääntynyt elastisuus parantaa liitoksen väsymisenkestoa. Tässä tärkeitä näkökohtia asennettaessa uperbolt tuotteita eri teollisuuden aloilla. Kierteitetyt reiät uperbolt MJT-ruuveja käytetään usein kun koneessa tai laitteessa on valmiiksi kierteytetty reikä. uperbolt ruuvien kannat ovat usein pienempiä kuin vastaavien kuusiokantaisten ruuvien joten ne voivat mahtua myös ahtaisiin paikkoihin. Verrattuna vaarnaruuveihin osien lukumäärä on myös pienempi. Upotetut reiät uperbolt MJT-ruuvit voidaan valmistaa sopimaan myös pieniin upotuksiin. iksi tuotteisiin on valmistettu kuusioavaimelle sopiva paikka, jolla tuote voidaan kiertää paikalleen. Aluslaatan keskittäminen Varmista, että aluslaatta on keskitetty rieän keskelle aikä ole kiinni kierteessä. Materiaali jonka lujuus on pieni. Paksumpi / suurempi aluslaatta tai jopa ylimääräinen väliley voi olla tarpeen, kun käytetään materiaaleja, joilla on alhainen myötöraja. uuret tai äätöreijät Ylimääräinen tai normaalia suurempi voi olla tarpeen, siirtämään ruuvivoima laitteen runkoon. Käyttöohjeet toimituksen mukana Valitessasi minkä tahansa uperbolt tuotteen voitolla varma että se on teknisesti ylivoimainen tuote, joka on täysin mekaaninen. Yksinkertaisia ohjeita seuraamalla asennuksessa ja irrottamisessa varmistat oikean kokoonpanon, turvallisuuden, nopeuden ja pitkän käyttöiän. Voit lisäksi katso lisäohjeita PF: n ja videon muodossa osoitteesta isätietoja mahdollisista käyttötavoista, sovelluksia ja tarvittavasta ylläpidosta uperbolt tuotteiden osalta, saat paikalliselta Nord-ock toimistolta. Asennus tuki inäkin voit hyödyntää asiantuntemustamme ja uperbolt tuotteiden asentamisesta. Meidän koulutettu henkilöstömme voi tarjota seuraavat palvelut: Tuki henkilökunnalle asennuksen aikana Asennus koulutus omalle henkilökunnallenne Avaimet käteen asennukset. Tarvikkeet ja osat Asennuksen ja irrottamisen helpottamiseksi suosittelemme käyttämään alkuperäisiä uperbolt lisätarvikkeita. Ne nopeuttavat tuotteiden asennusta ja irrotusta, samalla suojaten investointiasi turvalliseen ruuviliitokseen. Voimme tarjota seuraavia tuotteita: Voiteluaineet uojahatut ylsyt Momenttiavaimet Paineilmatyökalut Muiden kuin alkuperäisten osien käyttö voi haitat uperbolt tuotteiden toimintaa merkittävästi. Pahimmassa tapauksessa saattavat aiheuttaa jopa suoria ja/tai välillisiä vahinkoja. Tilan tarve Muista varmistaa tarvittavan tilan tarve. Älä unohda tarkistaa työkalujen ja hylsyjen mahdollisesti vaatimaa tilaa. uperbolt syvällä rakenteessa Joskus voi olla tarpeen käyttää väliholkkia nostamaan uperbolt tuote paremmalle työskentely korkeudelle. Esim. holkilla voidaan siirtää uperbolt lähemmäs kierteen päätä jotta kiristäminen on vieläkin helpompaa. Erittäin pitkä kierre Joskus on syytä valmistaa hieman normaalia leveämpi uperbolt, jotta kaikki puristin ruuvit mahdutaan kiristämään. Jos liitoksesi täyttää yhden tai useamman edellämaintuista tapauksista otathan yhteyttä Paikalliseen Nord-ock toimistoon ja me autamme sinua löytämään parhaan ratkaisun. uom: Asennustyöt vain eri sopimusten perusteella

13 Meidän insinöörimme voivat ratkaista ruuviliitosongelmasi Kaasukompressointi ovelluksia ovat esim.: Kiertokangen ohjaimen mutterit, Kiertokangen vastapainon mutterit, kytkimet, kiertokangen mutterit, välilevyt, päätylevyt, kompressorin sylinterit, Väliosan ruuvit, männän kiinnitys, venttiilit ja useat muut osat. Prässit ovelluksia ovat: Pääjohteet, vetotangot, laakerilohkot, korkea paine putkistot, muottipitimet, sylinterin kiinnitykset, perustuksen ankkuripultit ja monet muut liitokset. Kuten tämän mäntäkompressorin välikappale, uperbolt tuotteita voidaan käyttää myös ahtaissa sovelluksissa. Korkeat vääntömomenttivaatimukset voidaan nyt saada aikaan käyttämällä vain käsityökaluja. uperbolt tuotteiden käyttö tekee männän asennuksesta helpompaa. vain käsityökaluille on tarve asennus-ja poisto-operaatiossa. Näin labyrintti-mäntäkompressori saa huomattavasti lisää käyttötunteja. Viisikymmentäkaksi kappaletta 2 (50,8 mm) uberbolt mutteria tähän keskipakokompressoriin asensi kaksi miestä 2-1/2tuntia. Vanhalla menetelmällä vaaditaan että kolme miestä työskentelee kahdeksan tunnin vuorot.. Maailman suurin ruuvimallinen superbolt on tämä 28 halkaisija x 40 pitkä (711,2 mm halkaisija ja 12,2 m pitkä). Tämä asennettiin suureen hydrauliseen taontaprässiin. Kahdeksan jättimäisen uperbolt mutterin asentamiseen tarvitaan vain 12 miestyötuntia kun aiemmin tarvittiin 2-1/2 täyttä päivää ruuvien asentamiseen. alkaistavat työntökaulukset ovat räätälöityjä uperbolt tuotteita, jotka ovat paljon helpompia asentaa ja irrottaa kuin vanhat suuret kierteitetyt kaulukset joita prässeissä käytetään. Öljy, kaasu ja petrokemia ovelluksia ovat: Poransyöttölaite, oihtukaasuntalteenotto, takaiskuventtiilit, liejupumput, paineistus pumput, reaktorin kannet, lämmönvaihdinten päät, turbiinin säätöventtiilit, turbiini liitokset, laipat, Konepedit, kytkimet ja paljon muuta. ähköntuotanto ovelluksia ovat: Turbiinikytkimet, vastintangot, huoltoluukut, laipat, kattilan kiertovesipumput; syöttöveden laipat, kattilan syöttöpumput ja holkinkotelot, turbiinisiipienpultit, turbiini pyörän kiinnitys akseliin, pelton-turbiini, säätömännän mutterit, laakeripesät ja lukuisat muut kohteet. Tämä Weir PM estiny 2500 hv ja lb (1215 kn) tehollisella keskipaineen mahdollistava pumppu luottaa uperbolt tuotteisiin, näin asentamiseen ja huoltoon tarvitaan vain käsityökaluja. Erityinen uperbolt mallisarja on kehitetty öljy ja kemianteollisuuden tarpeisiin. Aluslevy on kiinnitetty runkoon jolloin se ei voi hävitä tai aiheuttaa pudotessaan onnettomuutta. isäksi se on erikois pinnoitettu riittävän korroosiosuoja takaamiseksi vaikeissa olosuhteissa. Kuvassa tuote jatkoliittimessä. uuri metanolireaktori jossa 280 mm vaarnaruuvit (11 ). Nyt kiristetty kuudessa tunnissa tunnissa uperbolt tuotteilla kun ennen normaalisti siihen meni kaksi päivää hydraulisella kiristystyökalulla. Kaivostoiminta ovelluksia ovat: Puomikiinnitykset, hammaskehät, sivu kehykset, nostin moottorit ja jalusta kiinnikkeet, ristikkopuomit, vaihteet, taljat ja vinssirummut, vaihdelaatikot, hammaskehäsegmentit, laakerikannet ja monet muut kohteet. Tuuliturbiinin vaihdelaatikon laippa. uperbolt tekniikkaa käytetään siirtämään valtavaa vääntömomenttia. EBC-ratkaisu on kompakti ja ei lisää juurikaan, joka oli tärkeä vaatimus. uperbolt Expansion tuotteet (EBC) sopivat erinomaisesti akselikytkimelle, kuten tässä nähtävä Francis pumpun / generaattorin akselin kytkimen kiinnitys pumppulaitoksessa. uperbolt tuotteilla voidaan myös hankalissa paikoissa olevat liitokset kohtuullisen vaivattomasti. Tämä Francis-turbiini on säännöllisesti huoltoa vaativa, Jonka mahdollistaa uperbolt asennettuna turbiinin pyörän akseliin. Terästehtaat ovelluksia ovat: työntökaulukset, kytkimen pultit, raidetankojen mutterit, ankkuroinnit, moottorit, laakerit, akselikiinnikkeet, kääntöpöydät, BOF ja EAF-sovelluksissa, kelaajat, hydraulissylinterit, nosturit, pituusleikkurin terät, nivelet, rullalaakerit, valssit, putkivalssit ja monet muut liitokset. Ruuviliitosten haasteet tässä murskaimessa liittyvät ahtaisiin paikkoihin ja äärimmäisiin olosuhteisiin. uperbolt osoittautui ihanteelliseksi ratkaisuksi. Vain 43 lb ft (58 Nm) vääntömomentti tarvittiin, vastaava momenttiohjearvo samankokoiselle ruuville on 2150 lbft (2915 Nm). Nyt liitos vointiin kiristää turvallisesti käyttäen vain pientä 3/8 -momenttiavainta mikä oli paljon turvallisempaa ja tarkempaa kuin aiemmat menetelmät. uurissa kaivinkoneissa on monia kriittisiä ruuviliitoksia. uperbolt tuotteita käytetään laajasti näissä suurissa koneissa ympäri maailmaa. Ks kuva MT-sarjan superbolt kääntökehässä. Näissä vinsseissä, suuri ruuvivoima lbf (1906 kn) saavutettiin vain 233 lbft (316 Nm) vääntömomentilla. isäksi liitoksen elastisuus kaksinkertaistui uperbolt tuotteiden ansiosta. aakerintyöntökaulukset ovat tehokkaampia kuin aiemmat menetelmät ja kestävät suurempia kuormituspiikkejä. aakerikaulukset kestävät paremmin ja tuotanto pyörii sujuvasti. uperbolt moottorimutterit ovat erikoistuotteita jotka on tarkoitettu kiinnittämään jarrut pyöriin, kytkimet ja hihnapyörät moottoriin. Ne ovat suoraan vaihtokelpoisia moottorinvalmistajien mutterien kanssa. Valokaariuunin EAF(grafiitti) elektrodin kiinnitysvarsi. uperbolt tässä auttaa saavuttamaan korkean puristusvoiman ja kestämään äärimmäistä elektrodin varteen kohdistuvaa tärinää

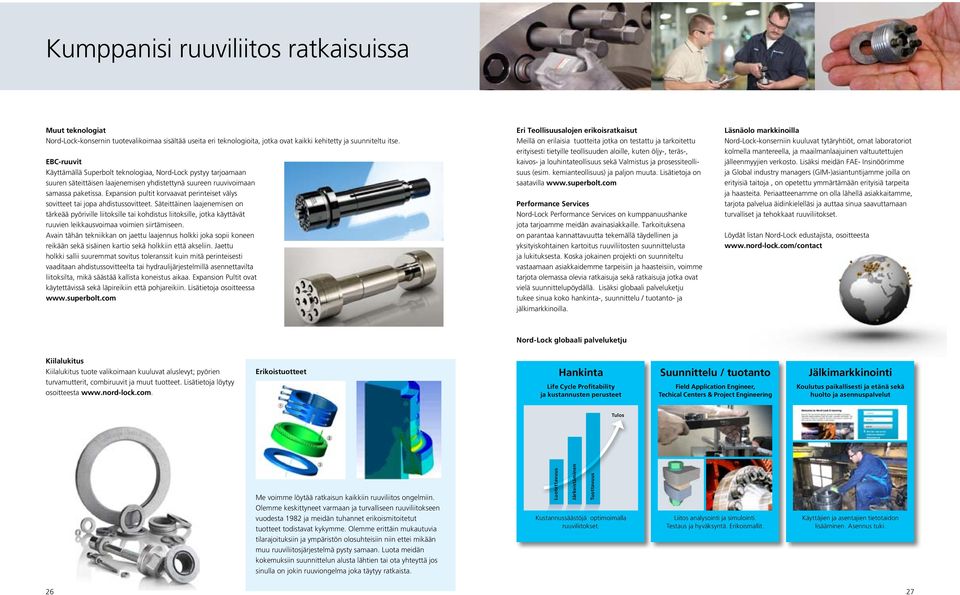

14 Kumppanisi ruuviliitos ratkaisuissa Muut teknologiat Nord-ock-konsernin tuotevalikoimaa sisältää useita eri teknologioita, jotka ovat kaikki kehitetty ja suunniteltu itse. EBC-ruuvit Käyttämällä uperbolt teknologiaa, Nord-ock pystyy tarjoamaan suuren säteittäisen laajenemisen yhdistettynä suureen ruuvivoimaan samassa paketissa. Expansion pultit korvaavat perinteiset välys sovitteet tai jopa ahdistussovitteet. äteittäinen laajenemisen on tärkeää pyöriville liitoksille tai kohdistus liitoksille, jotka käyttävät ruuvien leikkausvoimaa voimien siirtämiseen. Avain tähän tekniikkan on jaettu laajennus holkki joka sopii koneen reikään sekä sisäinen kartio sekä holkkiin että akseliin. Jaettu holkki sallii suuremmat sovitus toleranssit kuin mitä perinteisesti vaaditaan ahdistussovitteelta tai hydraulijärjestelmillä asennettavilta liitoksilta, mikä säästää kallista koneistus aikaa. Expansion Pultit ovat käytettävissä sekä läpireikiin että pohjareikiin. isätietoja osoitteessa Eri Teollisuusalojen erikoisratkaisut Meillä on erilaisia tuotteita jotka on testattu ja tarkoitettu erityisesti tietyille teollisuuden aloille, kuten öljy-, teräs-, kaivos- ja louhintateollisuus sekä Valmistus ja prosessiteollisuus (esim. kemianteollisuus) ja paljon muuta. isätietoja on saatavilla Performance ervices Nord-ock Performance ervices on kumppanuushanke jota tarjoamme meidän avainasiakkaille. Tarkoituksena on parantaa kannattavuutta tekemällä täydellinen ja yksityiskohtainen kartoitus ruuviliitosten suunnittelusta ja lukituksesta. Koska jokainen projekti on suunniteltu vastaamaan asiakkaidemme tarpeisiin ja haasteisiin, voimme tarjota olemassa olevia ratkaisuja sekä ratkaisuja jotka ovat vielä suunnittelupöydällä. isäksi globaali palveluketju tukee sinua koko hankinta-, suunnittelu / tuotanto- ja jälkimarkkinoilla. äsnäolo markkinoilla Nord-ock-konserniin kuuluvat tytäryhtiöt, omat laboratoriot kolmella mantereella, ja maailmanlaajuinen valtuutettujen jälleenmyyjien verkosto. isäksi meidän FAE- Insinöörimme ja Global industry managers (GIM-)asiantuntijamme joilla on erityisiä taitoja, on opetettu ymmärtämään erityisiä tarpeita ja haasteita. Periaatteenamme on olla lähellä asiakkaitamme, tarjota palvelua äidinkielelläsi ja auttaa sinua saavuttamaan turvalliset ja tehokkaat ruuviliitokset. öydät listan Nord-ock edustajista, osoitteesta Nord-ock globaali palveluketju Kiilalukitus Kiilalukitus tuote valikoimaan kuuluvat t; pyörien turvamutterit, combiruuvit ja muut tuotteet. isätietoja löytyy osoitteesta Erikoistuotteet ankinta ife Cycle Profitability ja kustannusten perusteet uunnittelu / tuotanto Field Application Engineer, Techical Centers & Project Engineering Jälkimarkkinointi Koulutus paikallisesti ja etänä sekä huolto ja asennuspalvelut Tulos Me voimme löytää ratkaisun kaikkiin ruuviliitos ongelmiin. Olemme keskittyneet varmaan ja turvalliseen ruuviliitokseen vuodesta 1982 ja meidän tuhannet erikoismitoitetut tuotteet todistavat kykymme. Olemme erittäin mukautuvia tilarajoituksiin ja ympäristön olosuhteisiin niin ettei mikään muu ruuviliitosjärjestelmä pysty samaan. uota meidän kokemuksiin suunnittelun alusta lähtien tai ota yhteyttä jos sinulla on jokin ruuviongelma joka täytyy ratkaista. uotettavuus Järkeistäminen Tuottavuus Kustannussäästöjä optimoimalla ruuviliitokset. iitos analysointi ja simulointi. Testaus ja hyväksyntä. Erikoismallit. Käyttäjien ja asentajien tietotaidon lisääminen. Asennus tuki
