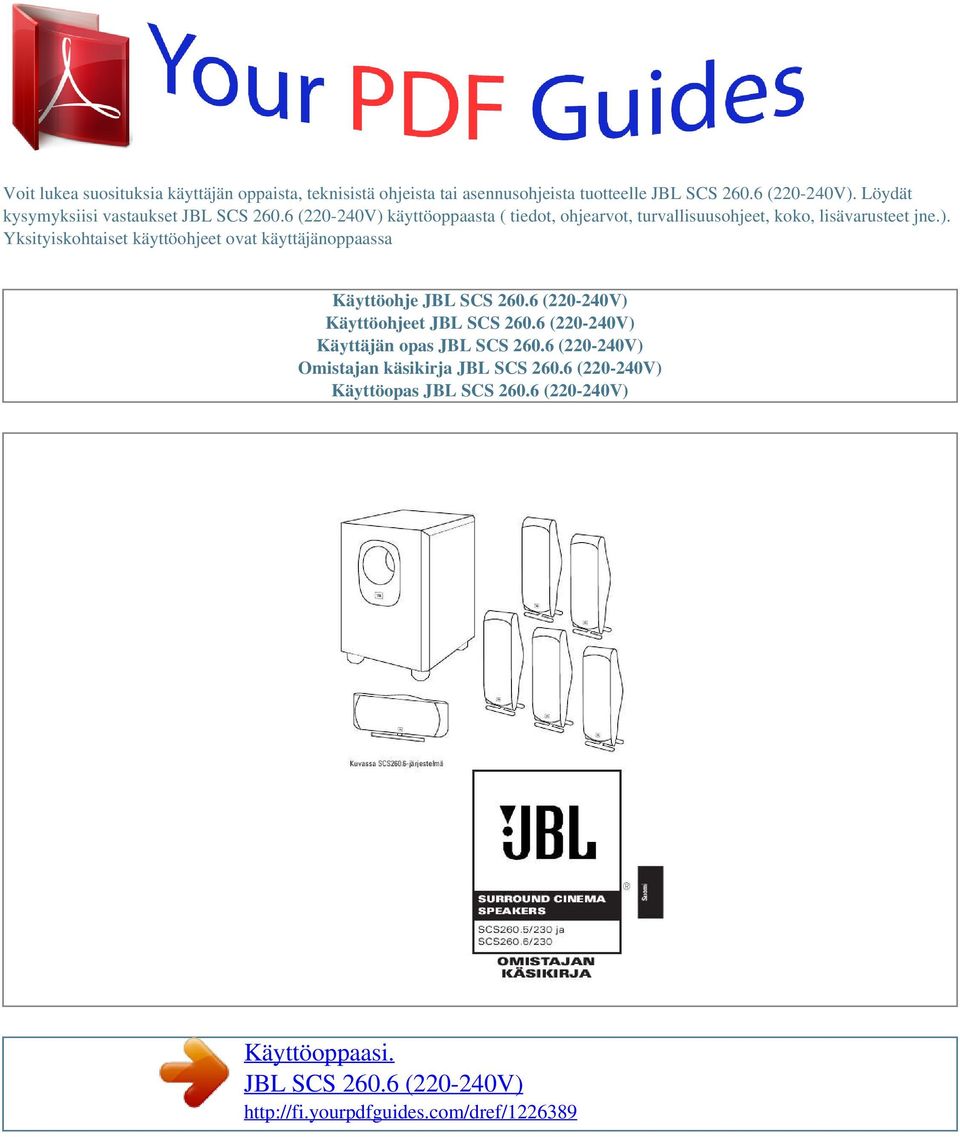

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

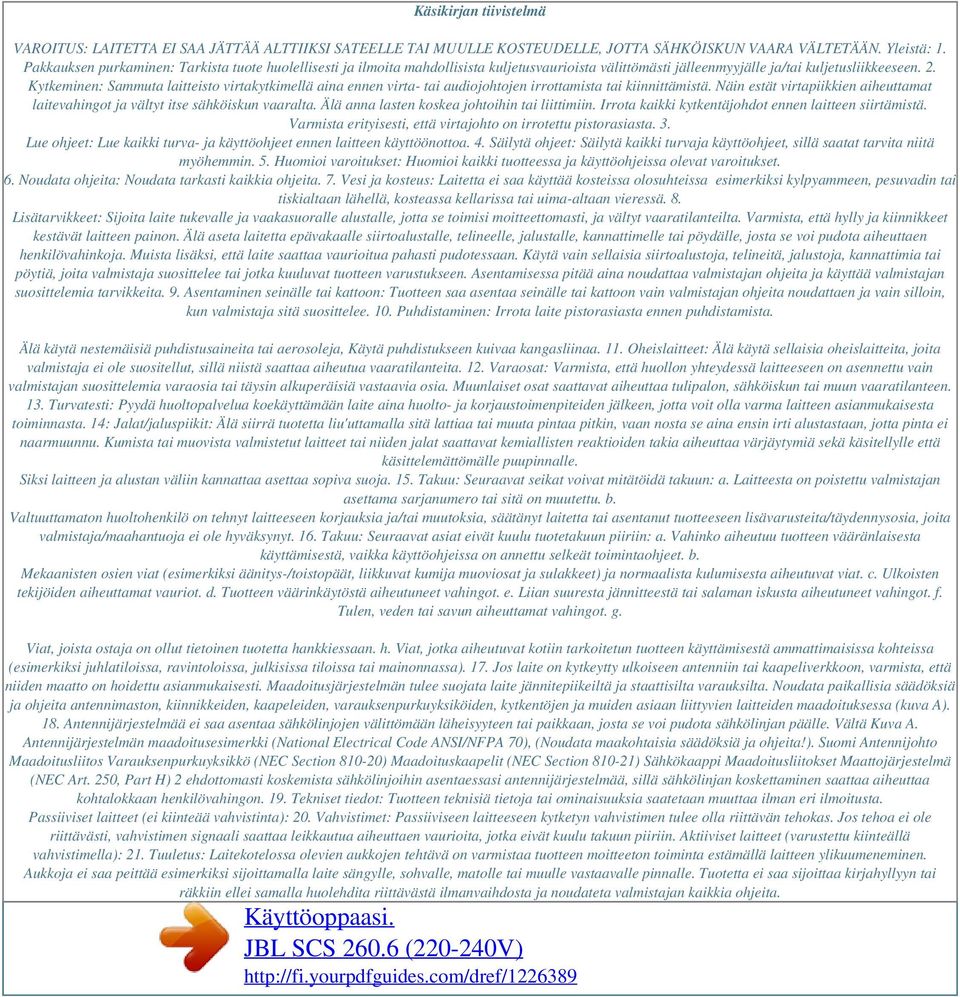

2 Käsikirjan tiivistelmä VAROITUS: LAITETTA EI SAA JÄTTÄÄ ALTTIIKSI SATEELLE TAI MUULLE KOSTEUDELLE, JOTTA SÄHKÖISKUN VAARA VÄLTETÄÄN. Yleistä: 1. Pakkauksen purkaminen: Tarkista tuote huolellisesti ja ilmoita mahdollisista kuljetusvaurioista välittömästi jälleenmyyjälle ja/tai kuljetusliikkeeseen. 2. Kytkeminen: Sammuta laitteisto virtakytkimellä aina ennen virta- tai audiojohtojen irrottamista tai kiinnittämistä. Näin estät virtapiikkien aiheuttamat laitevahingot ja vältyt itse sähköiskun vaaralta. Älä anna lasten koskea johtoihin tai liittimiin. Irrota kaikki kytkentäjohdot ennen laitteen siirtämistä. Varmista erityisesti, että virtajohto on irrotettu pistorasiasta. 3. Lue ohjeet: Lue kaikki turva- ja käyttöohjeet ennen laitteen käyttöönottoa. 4. Säilytä ohjeet: Säilytä kaikki turvaja käyttöohjeet, sillä saatat tarvita niitä myöhemmin. 5. Huomioi varoitukset: Huomioi kaikki tuotteessa ja käyttöohjeissa olevat varoitukset. 6. Noudata ohjeita: Noudata tarkasti kaikkia ohjeita. 7. Vesi ja kosteus: Laitetta ei saa käyttää kosteissa olosuhteissa esimerkiksi kylpyammeen, pesuvadin tai tiskialtaan lähellä, kosteassa kellarissa tai uima-altaan vieressä. 8. Lisätarvikkeet: Sijoita laite tukevalle ja vaakasuoralle alustalle, jotta se toimisi moitteettomasti, ja vältyt vaaratilanteilta. Varmista, että hylly ja kiinnikkeet kestävät laitteen painon. Älä aseta laitetta epävakaalle siirtoalustalle, telineelle, jalustalle, kannattimelle tai pöydälle, josta se voi pudota aiheuttaen henkilövahinkoja. Muista lisäksi, että laite saattaa vaurioitua pahasti pudotessaan. Käytä vain sellaisia siirtoalustoja, telineitä, jalustoja, kannattimia tai pöytiä, joita valmistaja suosittelee tai jotka kuuluvat tuotteen varustukseen. Asentamisessa pitää aina noudattaa valmistajan ohjeita ja käyttää valmistajan suosittelemia tarvikkeita. 9. Asentaminen seinälle tai kattoon: Tuotteen saa asentaa seinälle tai kattoon vain valmistajan ohjeita noudattaen ja vain silloin, kun valmistaja sitä suosittelee. 10. Puhdistaminen: Irrota laite pistorasiasta ennen puhdistamista. Älä käytä nestemäisiä puhdistusaineita tai aerosoleja, Käytä puhdistukseen kuivaa kangasliinaa. 11. Oheislaitteet: Älä käytä sellaisia oheislaitteita, joita valmistaja ei ole suositellut, sillä niistä saattaa aiheutua vaaratilanteita. 12. Varaosat: Varmista, että huollon yhteydessä laitteeseen on asennettu vain valmistajan suosittelemia varaosia tai täysin alkuperäisiä vastaavia osia. Muunlaiset osat saattavat aiheuttaa tulipalon, sähköiskun tai muun vaaratilanteen. 13. Turvatesti: Pyydä huoltopalvelua koekäyttämään laite aina huolto- ja korjaustoimenpiteiden jälkeen, jotta voit olla varma laitteen asianmukaisesta toiminnasta. 14: Jalat/jaluspiikit: Älä siirrä tuotetta liu'uttamalla sitä lattiaa tai muuta pintaa pitkin, vaan nosta se aina ensin irti alustastaan, jotta pinta ei naarmuunnu. Kumista tai muovista valmistetut laitteet tai niiden jalat saattavat kemiallisten reaktioiden takia aiheuttaa värjäytymiä sekä käsitellylle että käsittelemättömälle puupinnalle. Siksi laitteen ja alustan väliin kannattaa asettaa sopiva suoja. 15. Takuu: Seuraavat seikat voivat mitätöidä takuun: a. Laitteesta on poistettu valmistajan asettama sarjanumero tai sitä on muutettu. b. Valtuuttamaton huoltohenkilö on tehnyt laitteeseen korjauksia ja/tai muutoksia, säätänyt laitetta tai asentanut tuotteeseen lisävarusteita/täydennysosia, joita valmistaja/maahantuoja ei ole hyväksynyt. 16. Takuu: Seuraavat asiat eivät kuulu tuotetakuun piiriin: a. Vahinko aiheutuu tuotteen vääränlaisesta käyttämisestä, vaikka käyttöohjeissa on annettu selkeät toimintaohjeet. b. Mekaanisten osien viat (esimerkiksi äänitys-/toistopäät, liikkuvat kumija muoviosat ja sulakkeet) ja normaalista kulumisesta aiheutuvat viat. c. Ulkoisten tekijöiden aiheuttamat vauriot. d. Tuotteen väärinkäytöstä aiheutuneet vahingot. e. Liian suuresta jännitteestä tai salaman iskusta aiheutuneet vahingot. f. Tulen, veden tai savun aiheuttamat vahingot. g. Viat, joista ostaja on ollut tietoinen tuotetta hankkiessaan. h. Viat, jotka aiheutuvat kotiin tarkoitetun tuotteen käyttämisestä ammattimaisissa kohteissa (esimerkiksi juhlatiloissa, ravintoloissa, julkisissa tiloissa tai mainonnassa). 17. Jos laite on kytkeytty ulkoiseen antenniin tai kaapeliverkkoon, varmista, että niiden maatto on hoidettu asianmukaisesti. Maadoitusjärjestelmän tulee suojata laite jännitepiikeiltä ja staattisilta varauksilta. Noudata paikallisia säädöksiä ja ohjeita antennimaston, kiinnikkeiden, kaapeleiden, varauksenpurkuyksiköiden, kytkentöjen ja muiden asiaan liittyvien laitteiden maadoituksessa (kuva A). 18. Antennijärjestelmää ei saa asentaa sähkölinjojen välittömään läheisyyteen tai paikkaan, josta se voi pudota sähkölinjan päälle. Vältä Kuva A. Antennijärjestelmän maadoitusesimerkki (National Electrical Code ANSI/NFPA 70), (Noudata maakohtaisia säädöksiä ja ohjeita!). Suomi Antennijohto Maadoitusliitos Varauksenpurkuyksikkö (NEC Section ) Maadoituskaapelit (NEC Section ) Sähkökaappi Maadoitusliitokset Maattojärjestelmä (NEC Art. 250, Part H) 2 ehdottomasti koskemista sähkölinjoihin asentaessasi antennijärjestelmää, sillä sähkölinjan koskettaminen saattaa aiheuttaa kohtalokkaan henkilövahingon. 19. Tekniset tiedot: Tuotteen teknisiä tietoja tai ominaisuuksia saatetaan muuttaa ilman eri ilmoitusta. Passiiviset laitteet (ei kiinteää vahvistinta): 20. Vahvistimet: Passiiviseen laitteeseen kytketyn vahvistimen tulee olla riittävän tehokas. Jos tehoa ei ole riittävästi, vahvistimen signaali saattaa leikkautua aiheuttaen vaurioita, jotka eivät kuulu takuun piiriin. Aktiiviset laitteet (varustettu kiinteällä vahvistimella): 21. Tuuletus: Laitekotelossa olevien aukkojen tehtävä on varmistaa tuotteen moitteeton toiminta estämällä laitteen ylikuumeneminen. Aukkoja ei saa peittää esimerkiksi sijoittamalla laite sängylle, sohvalle, matolle tai muulle vastaavalle pinnalle. Tuotetta ei saa sijoittaa kirjahyllyyn tai räkkiin ellei samalla huolehdita riittävästä ilmanvaihdosta ja noudateta valmistajan kaikkia ohjeita.

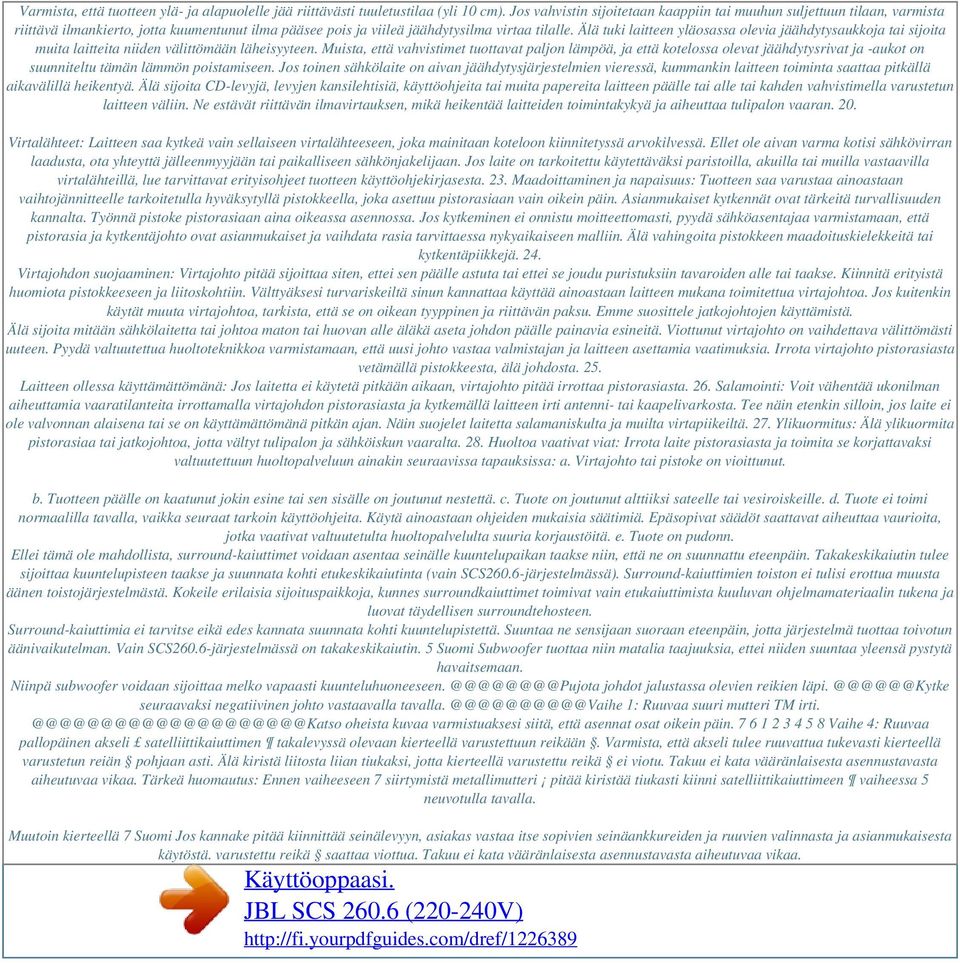

3 Varmista, että tuotteen ylä- ja alapuolelle jää riittävästi tuuletustilaa (yli 10 cm). Jos vahvistin sijoitetaan kaappiin tai muuhun suljettuun tilaan, varmista riittävä ilmankierto, jotta kuumentunut ilma pääsee pois ja viileä jäähdytysilma virtaa tilalle. Älä tuki laitteen yläosassa olevia jäähdytysaukkoja tai sijoita muita laitteita niiden välittömään läheisyyteen. Muista, että vahvistimet tuottavat paljon lämpöä, ja että kotelossa olevat jäähdytysrivat ja -aukot on suunniteltu tämän lämmön poistamiseen. Jos toinen sähkölaite on aivan jäähdytysjärjestelmien vieressä, kummankin laitteen toiminta saattaa pitkällä aikavälillä heikentyä. Älä sijoita CD-levyjä, levyjen kansilehtisiä, käyttöohjeita tai muita papereita laitteen päälle tai alle tai kahden vahvistimella varustetun laitteen väliin. Ne estävät riittävän ilmavirtauksen, mikä heikentää laitteiden toimintakykyä ja aiheuttaa tulipalon vaaran. 20. Virtalähteet: Laitteen saa kytkeä vain sellaiseen virtalähteeseen, joka mainitaan koteloon kiinnitetyssä arvokilvessä. Ellet ole aivan varma kotisi sähkövirran laadusta, ota yhteyttä jälleenmyyjään tai paikalliseen sähkönjakelijaan. Jos laite on tarkoitettu käytettäväksi paristoilla, akuilla tai muilla vastaavilla virtalähteillä, lue tarvittavat erityisohjeet tuotteen käyttöohjekirjasesta. 23. Maadoittaminen ja napaisuus: Tuotteen saa varustaa ainoastaan vaihtojännitteelle tarkoitetulla hyväksytyllä pistokkeella, joka asettuu pistorasiaan vain oikein päin. Asianmukaiset kytkennät ovat tärkeitä turvallisuuden kannalta. Työnnä pistoke pistorasiaan aina oikeassa asennossa. Jos kytkeminen ei onnistu moitteettomasti, pyydä sähköasentajaa varmistamaan, että pistorasia ja kytkentäjohto ovat asianmukaiset ja vaihdata rasia tarvittaessa nykyaikaiseen malliin. Älä vahingoita pistokkeen maadoituskielekkeitä tai kytkentäpiikkejä. 24. Virtajohdon suojaaminen: Virtajohto pitää sijoittaa siten, ettei sen päälle astuta tai ettei se joudu puristuksiin tavaroiden alle tai taakse. Kiinnitä erityistä huomiota pistokkeeseen ja liitoskohtiin. Välttyäksesi turvariskeiltä sinun kannattaa käyttää ainoastaan laitteen mukana toimitettua virtajohtoa. Jos kuitenkin käytät muuta virtajohtoa, tarkista, että se on oikean tyyppinen ja riittävän paksu. Emme suosittele jatkojohtojen käyttämistä. Älä sijoita mitään sähkölaitetta tai johtoa maton tai huovan alle äläkä aseta johdon päälle painavia esineitä. Viottunut virtajohto on vaihdettava välittömästi uuteen. Pyydä valtuutettua huoltoteknikkoa varmistamaan, että uusi johto vastaa valmistajan ja laitteen asettamia vaatimuksia. Irrota virtajohto pistorasiasta vetämällä pistokkeesta, älä johdosta. 25. Laitteen ollessa käyttämättömänä: Jos laitetta ei käytetä pitkään aikaan, virtajohto pitää irrottaa pistorasiasta. 26. Salamointi: Voit vähentää ukonilman aiheuttamia vaaratilanteita irrottamalla virtajohdon pistorasiasta ja kytkemällä laitteen irti antenni- tai kaapelivarkosta. Tee näin etenkin silloin, jos laite ei ole valvonnan alaisena tai se on käyttämättömänä pitkän ajan. Näin suojelet laitetta salamaniskulta ja muilta virtapiikeiltä. 27. Ylikuormitus: Älä ylikuormita pistorasiaa tai jatkojohtoa, jotta vältyt tulipalon ja sähköiskun vaaralta. 28. Huoltoa vaativat viat: Irrota laite pistorasiasta ja toimita se korjattavaksi valtuutettuun huoltopalveluun ainakin seuraavissa tapauksissa: a. Virtajohto tai pistoke on vioittunut. b. Tuotteen päälle on kaatunut jokin esine tai sen sisälle on joutunut nestettä. c. Tuote on joutunut alttiiksi sateelle tai vesiroiskeille. d. Tuote ei toimi normaalilla tavalla, vaikka seuraat tarkoin käyttöohjeita. Käytä ainoastaan ohjeiden mukaisia säätimiä. Epäsopivat säädöt saattavat aiheuttaa vaurioita, jotka vaativat valtuutetulta huoltopalvelulta suuria korjaustöitä. e. Tuote on pudonn. Ellei tämä ole mahdollista, surround-kaiuttimet voidaan asentaa seinälle kuuntelupaikan taakse niin, että ne on suunnattu eteenpäin. Takakeskikaiutin tulee sijoittaa kuuntelupisteen taakse ja suunnata kohti etukeskikaiutinta (vain SCS260.6-järjestelmässä). Surround-kaiuttimien toiston ei tulisi erottua muusta äänen toistojärjestelmästä. Kokeile erilaisia sijoituspaikkoja, kunnes surroundkaiuttimet toimivat vain etukaiuttimista kuuluvan ohjelmamateriaalin tukena ja luovat täydellisen surroundtehosteen. Surround-kaiuttimia ei tarvitse eikä edes kannata suunnata kohti kuuntelupistettä. Suuntaa ne sensijaan suoraan eteenpäin, jotta järjestelmä tuottaa toivotun äänivaikutelman. Vain SCS260.6-järjestelmässä on takakeskikaiutin. 5 Suomi Subwoofer tuottaa niin matalia taajuuksia, ettei niiden suuntaa yleensä pystytä havaitsemaan. Niinpä subwoofer voidaan sijoittaa melko vapaasti johdot jalustassa olevien reikien seuraavaksi negatiivinen johto vastaavalla 1: Ruuvaa suuri mutteri TM oheista kuvaa varmistuaksesi siitä, että asennat osat oikein päin Vaihe 4: Ruuvaa pallopäinen akseli satelliittikaiuttimen takalevyssä olevaan kierteellä varustettuun reikään. Varmista, että akseli tulee ruuvattua tukevasti kierteellä varustetun reiän pohjaan asti. Älä kiristä liitosta liian tiukaksi, jotta kierteellä varustettu reikä ei viotu. Takuu ei kata vääränlaisesta asennustavasta aiheutuvaa vikaa. Tärkeä huomautus: Ennen vaiheeseen 7 siirtymistä metallimutteri pitää kiristää tiukasti kiinni satelliittikaiuttimeen vaiheessa 5 neuvotulla tavalla. Muutoin kierteellä 7 Suomi Jos kannake pitää kiinnittää seinälevyyn, asiakas vastaa itse sopivien seinäankkureiden ja ruuvien valinnasta ja asianmukaisesta käytöstä. varustettu reikä saattaa viottua. Takuu ei kata vääränlaisesta asennustavasta aiheutuvaa vikaa.

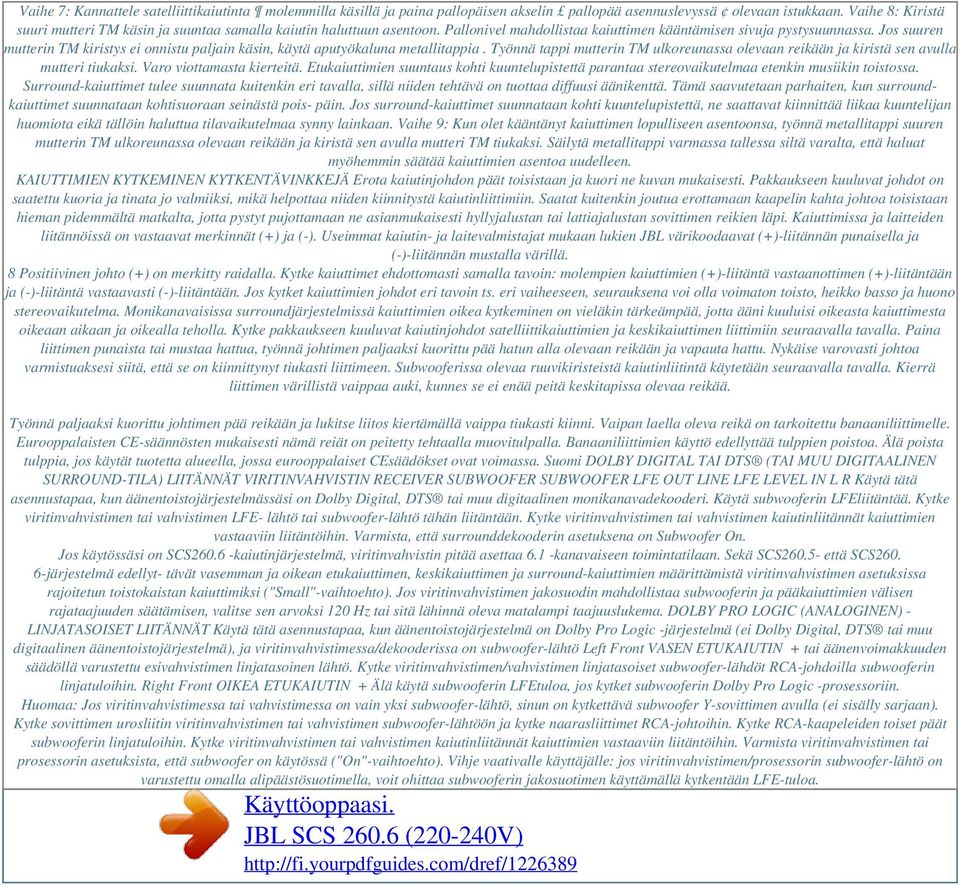

4 Vaihe 7: Kannattele satelliittikaiutinta molemmilla käsillä ja paina pallopäisen akselin pallopää asennuslevyssä olevaan istukkaan. Vaihe 8: Kiristä suuri mutteri TM käsin ja suuntaa samalla kaiutin haluttuun asentoon. Pallonivel mahdollistaa kaiuttimen kääntämisen sivuja pystysuunnassa. Jos suuren mutterin TM kiristys ei onnistu paljain käsin, käytä aputyökaluna metallitappia. Työnnä tappi mutterin TM ulkoreunassa olevaan reikään ja kiristä sen avulla mutteri tiukaksi. Varo viottamasta kierteitä. Etukaiuttimien suuntaus kohti kuuntelupistettä parantaa stereovaikutelmaa etenkin musiikin toistossa. Surround-kaiuttimet tulee suunnata kuitenkin eri tavalla, sillä niiden tehtävä on tuottaa diffuusi äänikenttä. Tämä saavutetaan parhaiten, kun surroundkaiuttimet suunnataan kohtisuoraan seinästä pois- päin. Jos surround-kaiuttimet suunnataan kohti kuuntelupistettä, ne saattavat kiinnittää liikaa kuuntelijan huomiota eikä tällöin haluttua tilavaikutelmaa synny lainkaan. Vaihe 9: Kun olet kääntänyt kaiuttimen lopulliseen asentoonsa, työnnä metallitappi suuren mutterin TM ulkoreunassa olevaan reikään ja kiristä sen avulla mutteri TM tiukaksi. Säilytä metallitappi varmassa tallessa siltä varalta, että haluat myöhemmin säätää kaiuttimien asentoa uudelleen. KAIUTTIMIEN KYTKEMINEN KYTKENTÄVINKKEJÄ Erota kaiutinjohdon päät toisistaan ja kuori ne kuvan mukaisesti. Pakkaukseen kuuluvat johdot on saatettu kuoria ja tinata jo valmiiksi, mikä helpottaa niiden kiinnitystä kaiutinliittimiin. Saatat kuitenkin joutua erottamaan kaapelin kahta johtoa toisistaan hieman pidemmältä matkalta, jotta pystyt pujottamaan ne asianmukaisesti hyllyjalustan tai lattiajalustan sovittimen reikien läpi. Kaiuttimissa ja laitteiden liitännöissä on vastaavat merkinnät (+) ja (-). Useimmat kaiutin- ja laitevalmistajat mukaan lukien JBL värikoodaavat (+)-liitännän punaisella ja (-)-liitännän mustalla värillä. 8 Positiivinen johto (+) on merkitty raidalla. Kytke kaiuttimet ehdottomasti samalla tavoin: molempien kaiuttimien (+)-liitäntä vastaanottimen (+)-liitäntään ja (-)-liitäntä vastaavasti (-)-liitäntään. Jos kytket kaiuttimien johdot eri tavoin ts. eri vaiheeseen, seurauksena voi olla voimaton toisto, heikko basso ja huono stereovaikutelma. Monikanavaisissa surroundjärjestelmissä kaiuttimien oikea kytkeminen on vieläkin tärkeämpää, jotta ääni kuuluisi oikeasta kaiuttimesta oikeaan aikaan ja oikealla teholla. Kytke pakkaukseen kuuluvat kaiutinjohdot satelliittikaiuttimien ja keskikaiuttimen liittimiin seuraavalla tavalla. Paina liittimen punaista tai mustaa hattua, työnnä johtimen paljaaksi kuorittu pää hatun alla olevaan reikään ja vapauta hattu. Nykäise varovasti johtoa varmistuaksesi siitä, että se on kiinnittynyt tiukasti liittimeen. Subwooferissa olevaa ruuvikiristeistä kaiutinliitintä käytetään seuraavalla tavalla. Kierrä liittimen värillistä vaippaa auki, kunnes se ei enää peitä keskitapissa olevaa reikää. Työnnä paljaaksi kuorittu johtimen pää reikään ja lukitse liitos kiertämällä vaippa tiukasti kiinni. Vaipan laella oleva reikä on tarkoitettu banaaniliittimelle. Eurooppalaisten CE-säännösten mukaisesti nämä reiät on peitetty tehtaalla muovitulpalla. Banaaniliittimien käyttö edellyttää tulppien poistoa. Älä poista tulppia, jos käytät tuotetta alueella, jossa eurooppalaiset CEsäädökset ovat voimassa. Suomi DOLBY DIGITAL TAI DTS (TAI MUU DIGITAALINEN SURROUND-TILA) LIITÄNNÄT VIRITINVAHVISTIN RECEIVER SUBWOOFER SUBWOOFER LFE OUT LINE LFE LEVEL IN L R Käytä tätä asennustapaa, kun äänentoistojärjestelmässäsi on Dolby Digital, DTS tai muu digitaalinen monikanavadekooderi. Käytä subwooferin LFEliitäntää. Kytke viritinvahvistimen tai vahvistimen LFE- lähtö tai subwoofer-lähtö tähän liitäntään. Kytke viritinvahvistimen tai vahvistimen kaiutinliitännät kaiuttimien vastaaviin liitäntöihin. Varmista, että surrounddekooderin asetuksena on Subwoofer On. Jos käytössäsi on SCS kaiutinjärjestelmä, viritinvahvistin pitää asettaa 6.1 -kanavaiseen toimintatilaan. Sekä SCS että SCS järjestelmä edellyt- tävät vasemman ja oikean etukaiuttimen, keskikaiuttimen ja surround-kaiuttimien määrittämistä viritinvahvistimen asetuksissa rajoitetun toistokaistan kaiuttimiksi ("Small"-vaihtoehto). Jos viritinvahvistimen jakosuodin mahdollistaa subwooferin ja pääkaiuttimien välisen rajataajuuden säätämisen, valitse sen arvoksi 120 Hz tai sitä lähinnä oleva matalampi taajuuslukema. DOLBY PRO LOGIC (ANALOGINEN) - LINJATASOISET LIITÄNNÄT Käytä tätä asennustapaa, kun äänentoistojärjestelmä on Dolby Pro Logic -järjestelmä (ei Dolby Digital, DTS tai muu digitaalinen äänentoistojärjestelmä), ja viritinvahvistimessa/dekooderissa on subwoofer-lähtö Left Front VASEN ETUKAIUTIN + tai äänenvoimakkuuden säädöllä varustettu esivahvistimen linjatasoinen lähtö. Kytke viritinvahvistimen/vahvistimen linjatasoiset subwoofer-lähdöt RCA-johdoilla subwooferin linjatuloihin. Right Front OIKEA ETUKAIUTIN + Älä käytä subwooferin LFEtuloa, jos kytket subwooferin Dolby Pro Logic -prosessoriin. Huomaa: Jos viritinvahvistimessa tai vahvistimessa on vain yksi subwoofer-lähtö, sinun on kytkettävä subwoofer Y-sovittimen avulla (ei sisälly sarjaan). Kytke sovittimen urosliitin viritinvahvistimen tai vahvistimen subwoofer-lähtöön ja kytke naarasliittimet RCA-johtoihin. Kytke RCA-kaapeleiden toiset päät subwooferin linjatuloihin. Kytke viritinvahvistimen tai vahvistimen kaiutinliitännät kaiuttimien vastaaviin liitäntöihin. Varmista viritinvahvistimen tai prosessorin asetuksista, että subwoofer on käytössä ("On"-vaihtoehto). Vihje vaativalle käyttäjälle: jos viritinvahvistimen/prosessorin subwoofer-lähtö on varustettu omalla alipäästösuotimella, voit ohittaa subwooferin jakosuotimen käyttämällä kytkentään LFE-tuloa.

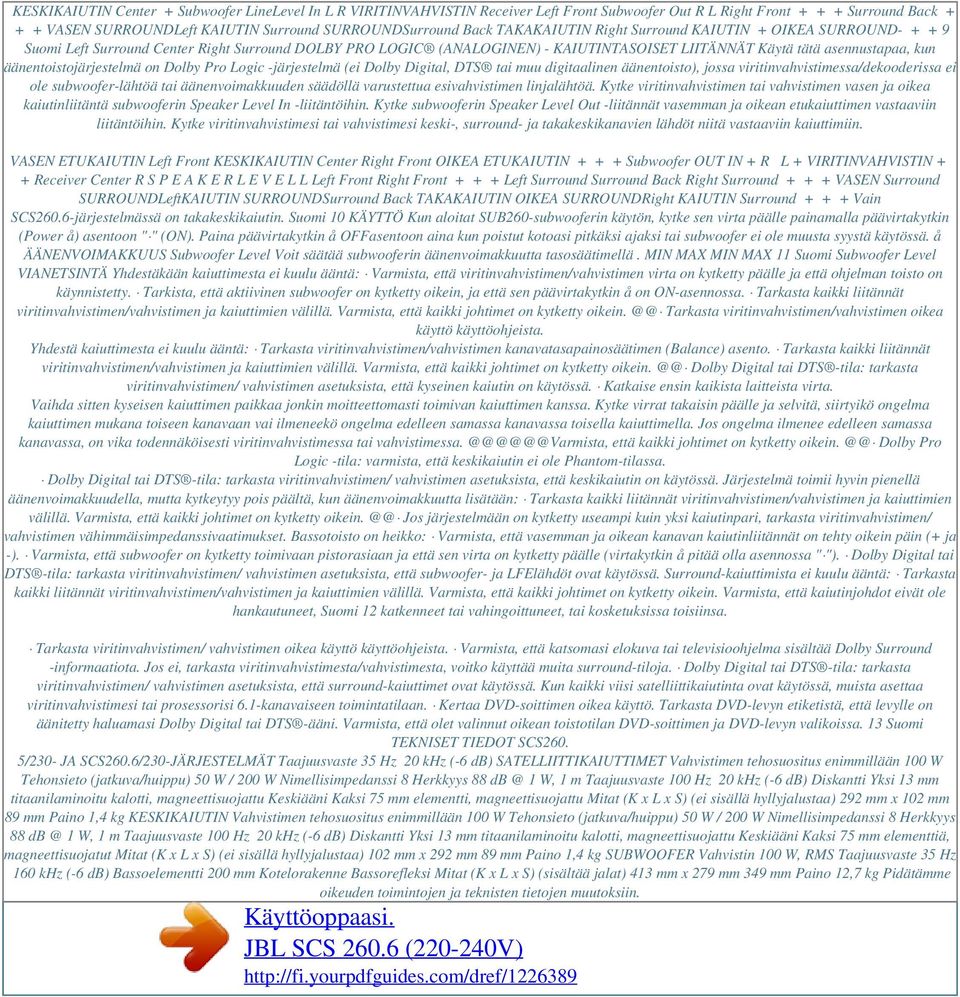

5 KESKIKAIUTIN Center + Subwoofer LineLevel In L R VIRITINVAHVISTIN Receiver Left Front Subwoofer Out R L Right Front Surround Back VASEN SURROUNDLeft KAIUTIN Surround SURROUNDSurround Back TAKAKAIUTIN Right Surround KAIUTIN + OIKEA SURROUND Suomi Left Surround Center Right Surround DOLBY PRO LOGIC (ANALOGINEN) - KAIUTINTASOISET LIITÄNNÄT Käytä tätä asennustapaa, kun äänentoistojärjestelmä on Dolby Pro Logic -järjestelmä (ei Dolby Digital, DTS tai muu digitaalinen äänentoisto), jossa viritinvahvistimessa/dekooderissa ei ole subwoofer-lähtöä tai äänenvoimakkuuden säädöllä varustettua esivahvistimen linjalähtöä. Kytke viritinvahvistimen tai vahvistimen vasen ja oikea kaiutinliitäntä subwooferin Speaker Level In -liitäntöihin. Kytke subwooferin Speaker Level Out -liitännät vasemman ja oikean etukaiuttimen vastaaviin liitäntöihin. Kytke viritinvahvistimesi tai vahvistimesi keski-, surround- ja takakeskikanavien lähdöt niitä vastaaviin kaiuttimiin. VASEN ETUKAIUTIN Left Front KESKIKAIUTIN Center Right Front OIKEA ETUKAIUTIN Subwoofer OUT IN + R L + VIRITINVAHVISTIN + + Receiver Center R S P E A K E R L E V E L L Left Front Right Front Left Surround Surround Back Right Surround VASEN Surround SURROUNDLeftKAIUTIN SURROUNDSurround Back TAKAKAIUTIN OIKEA SURROUNDRight KAIUTIN Surround Vain SCS260.6-järjestelmässä on takakeskikaiutin. Suomi 10 KÄYTTÖ Kun aloitat SUB260-subwooferin käytön, kytke sen virta päälle painamalla päävirtakytkin (Power å) asentoon " " (ON). Paina päävirtakytkin å OFFasentoon aina kun poistut kotoasi pitkäksi ajaksi tai subwoofer ei ole muusta syystä käytössä. å ÄÄNENVOIMAKKUUS Subwoofer Level Voit säätää subwooferin äänenvoimakkuutta tasosäätimellä. MIN MAX MIN MAX 11 Suomi Subwoofer Level VIANETSINTÄ Yhdestäkään kaiuttimesta ei kuulu ääntä: Varmista, että viritinvahvistimen/vahvistimen virta on kytketty päälle ja että ohjelman toisto on käynnistetty. Tarkista, että aktiivinen subwoofer on kytketty oikein, ja että sen päävirtakytkin å on ON-asennossa. Tarkasta kaikki liitännät viritinvahvistimen/vahvistimen ja kaiuttimien välillä. Varmista, että kaikki johtimet on kytketty Tarkasta viritinvahvistimen/vahvistimen oikea käyttö käyttöohjeista. Yhdestä kaiuttimesta ei kuulu ääntä: Tarkasta viritinvahvistimen/vahvistimen kanavatasapainosäätimen (Balance) asento. Tarkasta kaikki liitännät viritinvahvistimen/vahvistimen ja kaiuttimien välillä. Varmista, että kaikki johtimet on kytketty Dolby Digital tai DTS -tila: tarkasta viritinvahvistimen/ vahvistimen asetuksista, että kyseinen kaiutin on käytössä. Katkaise ensin kaikista laitteista virta. Vaihda sitten kyseisen kaiuttimen paikkaa jonkin moitteettomasti toimivan kaiuttimen kanssa. Kytke virrat takaisin päälle ja selvitä, siirtyikö ongelma kaiuttimen mukana toiseen kanavaan vai ilmeneekö ongelma edelleen samassa kanavassa toisella kaiuttimella. Jos ongelma ilmenee edelleen samassa kanavassa, on vika todennäköisesti viritinvahvistimessa tai että kaikki johtimet on kytketty Dolby Pro Logic -tila: varmista, että keskikaiutin ei ole Phantom-tilassa. Dolby Digital tai DTS -tila: tarkasta viritinvahvistimen/ vahvistimen asetuksista, että keskikaiutin on käytössä. Järjestelmä toimii hyvin pienellä äänenvoimakkuudella, mutta kytkeytyy pois päältä, kun äänenvoimakkuutta lisätään: Tarkasta kaikki liitännät viritinvahvistimen/vahvistimen ja kaiuttimien välillä. Varmista, että kaikki johtimet on kytketty Jos järjestelmään on kytketty useampi kuin yksi kaiutinpari, tarkasta viritinvahvistimen/ vahvistimen vähimmäisimpedanssivaatimukset. Bassotoisto on heikko: Varmista, että vasemman ja oikean kanavan kaiutinliitännät on tehty oikein päin (+ ja -). Varmista, että subwoofer on kytketty toimivaan pistorasiaan ja että sen virta on kytketty päälle (virtakytkin å pitää olla asennossa " "). Dolby Digital tai DTS -tila: tarkasta viritinvahvistimen/ vahvistimen asetuksista, että subwoofer- ja LFElähdöt ovat käytössä. Surround-kaiuttimista ei kuulu ääntä: Tarkasta kaikki liitännät viritinvahvistimen/vahvistimen ja kaiuttimien välillä. Varmista, että kaikki johtimet on kytketty oikein. Varmista, että kaiutinjohdot eivät ole hankautuneet, Suomi 12 katkenneet tai vahingoittuneet, tai kosketuksissa toisiinsa. Tarkasta viritinvahvistimen/ vahvistimen oikea käyttö käyttöohjeista. Varmista, että katsomasi elokuva tai televisioohjelma sisältää Dolby Surround -informaatiota. Jos ei, tarkasta viritinvahvistimesta/vahvistimesta, voitko käyttää muita surround-tiloja. Dolby Digital tai DTS -tila: tarkasta viritinvahvistimen/ vahvistimen asetuksista, että surround-kaiuttimet ovat käytössä. Kun kaikki viisi satelliittikaiutinta ovat käytössä, muista asettaa viritinvahvistimesi tai prosessorisi 6.1-kanavaiseen toimintatilaan. Kertaa DVD-soittimen oikea käyttö. Tarkasta DVD-levyn etiketistä, että levylle on äänitetty haluamasi Dolby Digital tai DTS -ääni. Varmista, että olet valinnut oikean toistotilan DVD-soittimen ja DVD-levyn valikoissa. 13 Suomi TEKNISET TIEDOT SCS260. 5/230- JA SCS260.6/230-JÄRJESTELMÄT Taajuusvaste 35 Hz 20 khz (-6 db) SATELLIITTIKAIUTTIMET Vahvistimen tehosuositus enimmillään 100 W Tehonsieto (jatkuva/huippu) 50 W / 200 W Nimellisimpedanssi 8 Herkkyys 88 1 W, 1 m Taajuusvaste 100 Hz 20 khz (-6 db) Diskantti Yksi 13 mm titaanilaminoitu kalotti, magneettisuojattu Keskiääni Kaksi 75 mm elementti, magneettisuojattu Mitat (K x L x S) (ei sisällä hyllyjalustaa) 292 mm x 102 mm 89 mm Paino 1,4 kg KESKIKAIUTIN Vahvistimen tehosuositus enimmillään 100 W Tehonsieto (jatkuva/huippu) 50 W / 200 W Nimellisimpedanssi 8 Herkkyys 88 1 W, 1 m Taajuusvaste 100 Hz 20 khz (-6 db) Diskantti Yksi 13 mm titaanilaminoitu kalotti, magneettisuojattu Keskiääni Kaksi 75 mm elementtiä, magneettisuojatut Mitat (K x L x S) (ei sisällä hyllyjalustaa) 102 mm x 292 mm 89 mm Paino 1,4 kg SUBWOOFER Vahvistin 100 W, RMS Taajuusvaste 35 Hz 160 khz (-6 db) Bassoelementti 200 mm Kotelorakenne Bassorefleksi Mitat (K x L x S) (sisältää jalat) 413 mm x 279 mm 349 mm Paino 12,7 kg Pidätämme oikeuden toimintojen ja teknisten tietojen muutoksiin.

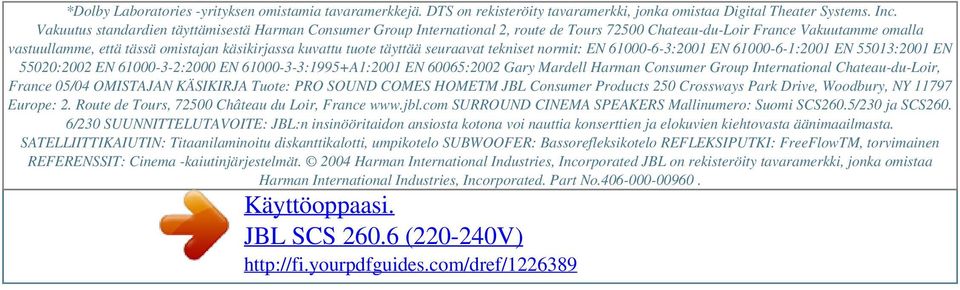

6 Powered by TCPDF ( *Dolby Laboratories -yrityksen omistamia tavaramerkkejä. DTS on rekisteröity tavaramerkki, jonka omistaa Digital Theater Systems. Inc. Vakuutus standardien täyttämisestä Harman Consumer Group International 2, route de Tours Chateau-du-Loir France Vakuutamme omalla vastuullamme, että tässä omistajan käsikirjassa kuvattu tuote täyttää seuraavat tekniset normit: EN :2001 EN :2001 EN 55013:2001 EN 55020:2002 EN :2000 EN :1995+A1:2001 EN 60065:2002 Gary Mardell Harman Consumer Group International Chateau-du-Loir, France 05/04 OMISTAJAN KÄSIKIRJA Tuote: PRO SOUND COMES HOMETM JBL Consumer Products 250 Crossways Park Drive, Woodbury, NY Europe: 2. Route de Tours, Château du Loir, France SURROUND CINEMA SPEAKERS Mallinumero: Suomi SCS260.5/230 ja SCS260. 6/230 SUUNNITTELUTAVOITE: JBL:n insinööritaidon ansiosta kotona voi nauttia konserttien ja elokuvien kiehtovasta äänimaailmasta. SATELLIITTIKAIUTIN: Titaanilaminoitu diskanttikalotti, umpikotelo SUBWOOFER: Bassorefleksikotelo REFLEKSIPUTKI: FreeFlowTM, torvimainen REFERENSSIT: Cinema -kaiutinjärjestelmät Harman International Industries, Incorporated JBL on rekisteröity tavaramerkki, jonka omistaa Harman International Industries, Incorporated. Part No
