1 Tehokkaat tavat hallita verkosto-omaisuuttasi PUTKIEN VUODONETSINNÄN JA -PAIKALLISTAMISEN SEKÄ KUNTOTUTKIMUKSEN TEKNIIKAT

2 Putkivuodot todellinen ongelma vesiyhtiöille Vesiyhtiöt menettävät joka päivä miljardeja litroja yleiseen kulutukseen tarkoitettua vettä. Sääolosuhteiden vaikutus vesivaroihin on lisännyt tietoisuutta vuotovesien hallinnasta ja kasvattanut todellisen vuotoveden ja siihen liittyvien kustannusten merkitystä huomattavasti. Todellinen vuotovesi on vesijärjestelmien auditointiterminologiaa ja se tarkoittaa vesijohtoverkoston fyysistä vuotoa, joka johtuu murtumista, halkeamista, rei istä, huonoista liitoksista ja huoltoliitäntöjen venttiileistä, siirtoputkista ja säiliöiden ylivuodosta. Vuotojen etsintästrategia ja -käytäntö on tehokas tekniikka todellisen vuotoveden tunnistamiseen. Käytössä oleva vuodonetsintäohjelma voi auttaa vesilaitoksia saamaan takaisin jopa 75 prosenttia järjestelmänsä hukkavedestä. 1 Todellinen vuotovesi ei vaikuta ainoastaan asiakkaiden vedenjakeluun, vaan aiheuttaa myös vesiyhtiölle taloudellista vahinkoa. On arvioitu, että esimerkiksi seuraavien 20 vuoden aikana yksin Yhdysvalloissa tarvitaan 97 miljardia dollaria vuotovesien hallintaan. 2 Miksi vuotovesiä on vähennettävä? Vesihuolto Vedenjakelun keskeytykset, joka johtuvat luonnonilmiöstä kuten pitkäaikaisesta kuivuudesta tai rakentamisen aiheuttamista toiminnallisista haasteista, pääputkirikoista tai huonosti hoidetusta infrastruktuurista, voivat vaarantaa vesiyhtiön katkeamattoman ja turvallisen vesihuollon. Taloudelliset vaikutukset Vuotojen aiheuttamalla hukkavedellä on suuri taloudellinen merkitys vesiyhtiöille, erityisesti niille, jotka ostavat veden muualta. Pienet maan alaiset vuodot voivat jäädä huomaamatta pitkäksi aikaa ja suuret vuodot voivat aiheuttaa massiivisia hukkavesimääriä ja laajoja oheisvaurioita. Molemmat voivat tulla kalliiksi. 1. Thornton, J., Sturm, R., Kunkel, G., Water Loss Control Manual (2nd Edition), McGraw-Hill, Julkisuuskuva Näkyvät vuodot voivat vahingoittaa vesiyhtiön mainetta. Asiakkaat voivat pitää palvelukatkoja, näkyviä vuotoja pitkien kuivuuskausien aikana ja suuria vesilaskuja negatiivisina asioina. 2

3 Laitokset voivat saada jopa 75 % vuotovedestä takaisin vuodonetsintäohjelman avulla 3

4 Ensin arvioidaan ja sitten toteutetaan Perinteisissä vuodonetsintämenetelmissä käytetään ulkoiseen vuodonetsintään tarkoitettuja vakiotyökaluja, kuten elektronisia kuuntelutyökaluja, korrelaattoreita ja maamikrofoneja. Nämä ovat tehokkaita putkissa, joiden läpimitta on enintään 400 mm. Suuremmissa putkissa tulokset ovat vähemmän tarkkoja tai jopa epäluotettavia. Jotta vuotovesiä voidaan hallinnoida onnistuneesti kaikenkokoisissa putkissa, on käytettävä yhdistettyä lähestymistapaa, jossa käytetään sekä sisäistä että ulkoista vuodonetsintää. Menestyksekäs todellisen vuotoveden vähentäminen edellyttää, että vesiyhtiöt noudattavat kaksivaiheista prosessia. Ensin määritetään, mille alueelle vuotojen etsintäponnistukset kannattaa keskittää, sitten toteutetaan vuodonetsintäohjelma käyttäen työkaluja ja tekniikoita, jotka antavat parhaan vastineen investoinnille ja jotka soveltuvat parhaiten vesiyhtiön erityistarpeisiin. Vesisäästöt Palautuneet tuotot Parempi palvelutaso Parempi yleisön luottamus Parempi luottamus hukkaveden suhteen Parempi toiminnan tuottavuus Pidempi käyttöikä Arvioi Priorisoi Suunnittele Toteuta Sisäisten vuotojen etsintä Ulkoisten vuotojen etsintä Verkoston kartoitus Arvioi Vesihuoltojärjestelmäsi tuntemus on avain siihen, että tiedät miten edetä vuotojen etsintäohjelman tai -projektin suhteen. Seuraavat tiedot vaikuttavat siihen, mitkä tekniikat ja ratkaisut soveltuvat parhaiten järjestelmääsi: Putkikoko Putkimateriaali Verkoston kartoitus Nykyinen vuotovesimäärä (esim. laskuttamaton vesi) Päävesijohtojen putkirikkohistoria - ja/tai kuntokartoitushistoria Vikaantumisen seurauksien vakavuus ja vikaantumisen todennäköisyys Viimeisin vesihuoltojärjestelmän auditointitulos ja hyväksyntäpisteytys Kun nämä tiedot on arvioitu, voidaan määrittää optimaaliset ulkoiset ja/tai sisäiset vuodonetsintäratkaisut, jotka soveltuvat parhaiten vesiyhtiön verkostoon ja vuotovesien vähentämistavoitteisiin. Toteuta Verrattuna ulkoiseen vuodonetsintään, sisäinen vuodonetsintä antaa parhaan vastineen investoinnille. Sisäinen vuodonetsintä suoritetaan putkille, joiden aiheuttamien häiriötilanteiden seuraukset ovat vakavimmat, joissa suurten vuotojen taloudelliset ja sosiaaliset jälkivaikutukset voivat olla suuret ja joilla on suurin vaikutus todelliseen vuotoveteen. Kuitenkin, arviointivaiheessa saaduista tiedoista riippuen voidaan käyttää muita työkaluja ja tekniikoita apuna vähentämään vesihukkaa, joka on peräisin havaitsematta jäävistä vuodoista. 4

5 Ulkoinen vuodonetsintä Sisäinen vuodonetsintä Ulkoisia vuodonetsintätekniikoita ovat digitaaliset korrelaattorit, akustiset loggerit ja erikoisherkät ultraäänikuuntelulaitteet. Ulkoinen vuodonetsintä on haastavaa monista seikoista johtuen, koska äänen välittäjänä käytetään putken seinämää, ei vesipatsasta. Tämän takia parhaiten sopivan työkalun ja menetelmän valinta on oleellisen tärkeää, jotta voidaan ohittaa rajoitukset, kuten putken läpimitta, putken materiaali, käsittelykoh tien käytettävyys, käyttöpaineet ja vuodon suuruus. Akustiset kuuntelulaitteet Tutkimustyökalu järjestelmän esitarkastusta ja mahdollisten vuotoäänien paikantamista varten. Suora yhteys käsittelykohtiin. (Kaikki kalusteet on kuunneltava ei-metallisissa putkissa, jotta varmistetaan täydellinen kattavuus.) Akustiset loggerit Tunnistavat järjestelmän suurten vuotojen alueet (huippukohdat). Tunnistavat järjestelmän ongelmalliset alueet. Auttavat vuodonetsintätoimien priorisoinnissa. Vuotokorrelaattorit Auttavat paikantamaan esitarkastusvaiheessa havaitun mahdollisen vuotoäänen sijainnin tarkasti. Analysoivat vuotoäänet ja -taajuudet. Suodatustoiminto auttaa erottamaan taustaäänet ja todellisen vuotoäänen. Maamikrofonit Kuuntelevat maanpinnalla korrelaattorin havaitseman mahdollisen vuodon sijaintikohdan varmistamiseksi. Käytetään tutkimustyökaluna, kun putkeen ei suoraan päästä käsiksi. Hydrofonit Korrelaattorin kanssa voidaan käyttää myös hydrofoneja. Nämä ovat antureita, jotka asennetaan putkikalusteisiin kuten palopostiin tai johonkin käytettävissä olevaan hanaan, ja niillä on kosketus vesipatsaaseen. Niiden erotuskyky on parempi ei-metallisissa putkissa ja noin 500 mm halkaisijaan saakka. Sisäiset vuodonetsintätekniikat havaitsevat ja paikantavat tarkasti jakeluverkoston kaikista materiaaleista valmistettujen ja kaikenkokois ten pääjohtojen vuodot vuodot, joiden kohdalla vikojen seuraukset ovat vakavia ja joiden vaikutus vuotovesimääriin on suurempi. Sisäisiä vuodonetsintätekniikoita ovat: Vapaasti uiva tarkastuslaite, joka on tarkoitettu käytössä olevaan putkeen. Vaahtomuovipallo, jossa on alumiiniseoksesta valmistettu ydin ja sen sisällä instrumentti, joka pystyy havaitsemaan ja paikantamaan pienetkin vuodot ja ilmataskut erittäin tarkasti. Kiinni kytketty vuodonetsintälaite, joka kykenee paikantamaan erittäin pienet vuodot tyypillisesti 0,5 metrin sisällä laitteen senhetkisestä sijainnista. Lisäksi työkalu lähettää putken sisältä videokuvaa, jonka avulla käyttäjät voivat tarkkailla putken sisäpuolen kuntoa. Verkoston kartoitus Mobiileilla GIS-työkaluilla kartoitetaan vesiyhtiön verkosto-omaisuus ja arvioidaan sen kunto; näin voidaan varmistaa koko järjestelmän kattavampi valvonta. Tämä antaa operaattoreille mahdollisuuden koko järjestelmän parempaan ja tehokkaampaan hallintaan ja antaa varmuuden siitä, että järjestelmä toimii hätätilanteessa. GPS alle metrin tarkkuudella Vahvistaa tai päivittää verkoston tiedot GIS-järjestelmään. Projektin seuranta Töiden vahvistaminen Projektin reaaliaikainen edistyminen Verkoston vaurioiden dokumentointi ja poikkeavuuksien kartoitus Vuotojen dokumentointi Asiakasrajapinta Automatisoitu raportointi GIS-järjestelmän tulokset Visuaaliset tarkastukset Verkoston kunto/vauriot 5

6 Pure Technologies ja Wachs Water Services Vuonna 2015 Wachs Water Services yhdistyi Pure Technologies -tiimiin ja yhdessä niillä on yli 20 vuoden kokemus vuodonetsinnästä vedenjakelu- ja siirtojärjestelmissä, halkaisijaan pienissä ja suurissa putkissa, sekä sisäisiä että ulkoisia vuodonetsintäteknologioita käyttäen. Wachs Water Services -yhtiöllä on yli kymmenen vuoden kokemus monista teknologioista ja tekniikoista päävesijohtojen ulkoisessa vuodonetsinnässä mukaan lukien korrelaattorit, akustiset loggerit ja ultraäänikuuntelulaitteet. Hyvin koulutetut asentajat ovat tarkastaneet menestyksekkäästi yli km päävesijohtoja. Wachs Water Services on alan johtava toimija venttiilien ja palopostien valvonnassa ja on arvioinut yli vesipostia ja venttiiliä. Pure Technologiesin sisäisillä vuodonetsintätyökaluilla on tarkastettu yli km pääsiirtojohtoja ja löydetty yli 6500 vuotoa. Patentoituihin teknologioihin kuuluvat Smart- Ball ja Sahara vuotojen ja ilmataskujen etsintätyökalut. Nämä ovat ainoita toimivia tekniikoita, kun tarkastetaan käytössä olevia, paineenalaisia putkia. Pure Technologies on tarkastanut yli km siirtojohtoja ja löytänyt yli 6500 vuotoa 6

7 Vuodonetsinnän työkalupakki Pure Technologiesilla on tekniikka ja asiantuntemus putkiverkostosi kokonaisvaltaiseen tarkastamiseen, riippumatta putkihalkaisijasta, -materiaalista tai ympäristöstä. Sisäinen vuodonetsintä Ratkaisut Käyttökohteet Hyödyt Sahara SmartBall Alkaen DN200 Pääsiirtolinjat Kaikki materiaalit kaikista putkimateriaaleista Johdonmukainen tarkastus = ROI Suuri erottelu = hyvä johdonmukaisuus Positiiviset vaikutukset hukkaveteen Ulkoinen vuodonetsintä Ratkaisut Käyttökohteet Hyödyt Loggerit Korrelaattorit Hydrofonit Maamikrofonit Elektroniset kuuntelulaitteet DN400 asti Jakelujärjestelmä Edullinen Tehokkaat tulokset Pieni erottelu Herkkä Vähentää sokeita pisteitä Positiiviset vaikutukset hukkaveteen Priorisointi Verkoston kartoitus Käyttökohteet Hyödyt Käyttökohteet Hyödyt Kaikki Auttaa tunnistamaan ja priorisoimaan tarkastettavat putket Venttiilit Palopostit Koko järjestelmän hallinta Varmuus käytettävyydestä Auttaa budjetin priorisoinnissa Ylläpitää järjestelmääsi Varmistaa onnistuneen vuodonetsinnän Pelkästään Yhdysvalloissa menee joka päivä jopa 22 miljardia litraa vettä hukkaan vuotojen ja laskuttamattoman kulutuksen takia. 7

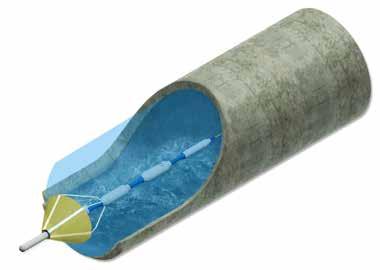

8 Sahara Sahara -järjestelmä Saharalla tutkitaan mutkikkaatkin verkostot Sahara kaapelin päässä toimiva laite DN150 ja sitä suurempien paineellisten käyttövesi- ja viemäriputkien tarkastamiseen. Se sopii ihanteellisesti mutkikkaiden verkostojen tarkastamiseen, jossa vaaditaan työkalun tarkkaa hallintaa ja suurta paikannustarkkuutta. Työkalu viedään toimivaan putkilinjaan olemassa olevasta aukosta ja se kulkee virtauksen mukana jopa 1,5 kilometrin matkan ja kerää samalla tietoa putkilinjan kunnosta. Pieni "laskuvarjo" hyödyntää veden virtausta ja vetää sen avulla anturia putkessa. Käyttäjä voi hallita työkalua tarkasti tarkastuksen aikana eikä tarkastus keskeytä putken normaalia käyttöä. Käyttökohteet Käyttövesi- ja viemärivesiverkostojen omistajat joutuvat tekemisiin lukuisten infrastruktuurihaasteiden kanssa. Sahara-työkalun avulla voidaan kerätä paljon tietoa putkilinjan kunnosta yhdellä tarkastuskerralla, mikä auttaa omistajia valvomaan verkostoaan tehokkaammin. 8

9 Sahara Sahara-työkalu on varustettu erittäin herkällä akustisella anturilla, joka pystyy havaitsemaan neulanreiän kokoiset vuodot paineenalaisissa putkilinjoissa. Työkalulla on voitu tunnistaa niinkin pienet vuodot kuin 0,02 litraa minuutissa ja sen paikannustarkkuus on tyypillisesti 0,5 metrin sisällä. Koska työkalu on kiinni kytketty ja käyttäjä voi kelata sitä taakse- ja eteenpäin, sen avulla voidaan merkitä vuotopaikat tarkasti ja reaaliaikaisesti. Ilmataskujen etsintä Käytettävissä on myös akustinen anturi, joka pystyy havaitsemaan ilmataskujen äänen paineenalaisissa vesijohdoissa. Ilmataskut voivat vaikuttaa haitallisesti putkien virtaukseen tai johtaa paineviemärin seinämän heikkenemiseen. Kartoitus Tarkastuksen hyödyt Sahara pystyy paikantamaan putkilinjan alle metrin tarkkuudella ja antaa GIS-koordinaatit kaikille halutuille pisteille. Putkilinjat, joiden kulkureittiä ei tiedetä, voidaan paikantaa erillisistä pisteistä, erillisten ominaisuuksien ja putkikäyrien kohdalla ja laatia tarkka putkikartta alle metrin tarkkuudella. Sisäinen videotarkastus Sahara-työkalu on lisäksi varustettu kameralla, joka näyttää tarkastuksen kulun reaaliajassa ja tarjoaa omistajille visuaalisen näkymän olosuhteista putken sisällä. Samalla se auttaa tunnistamaan putken tuntemattomat ominaisuudet, kuten haarat. Helppo käyttää putken olemassa olevien liitosten kautta. Ei keskeytä putken normaalia käyttöä. Erittäin herkkä akustinen anturi, joka paikantaa erittäin pienetkin vuodot. Tarkka hallittavuus mahdollistaa vuotojen reaaliaikaisen varmentamisen. Tunnistaa ominaisuudet, jotka ovat tärkeitä putken toiminnalle ja kartoitukselle. Osoittaa vuotojen ja ilmataskujen sijainnin. 9

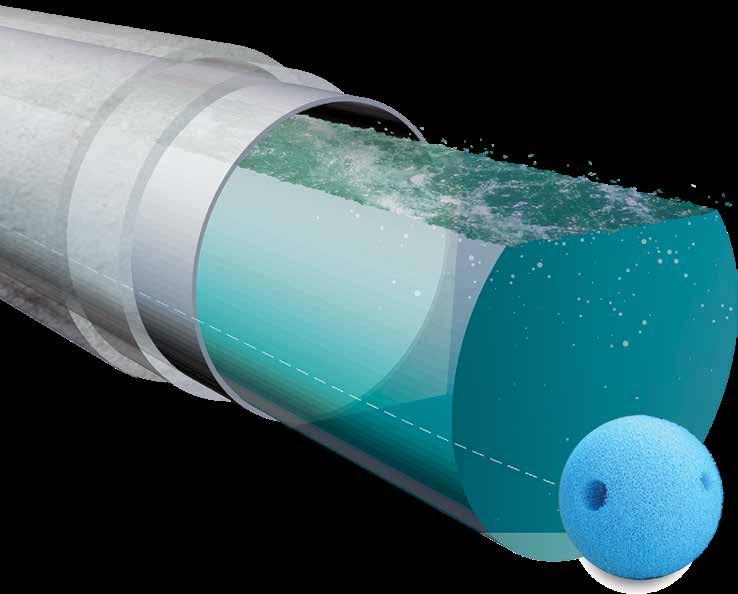

10 SmartBall SmartBall -teknologia SmartBall vapaasti uiva tutkimustyökalu SmartBall on vapaasti uiva työkalu DN200 ja sitä suurempien paineellisten käyttövesi- ja viemäriputkilinjojen tarkastamiseen. Sillä voidaan tarkastaa pitkiä putkiosuuksia yhdellä kertaa putken normaalia käyttöä keskeyttämättä. SmartBall viedään toimivaan putkilinjaan ja se kulkee virtauksen mukana jopa 21 tunnin ajan ja kerää samalla tietoa putkilinjan kunnosta. Sen sisäänvientiä ja poistoa varten tarvitaan vain kaksi käsittelykoh taa ja sitä seurataan koko tarkastuksen ajan putkilinjan ennalta määrätyissä kohdissa. Käyttökohteet Käyttövesi- ja viemärivesiverkostojen omistajat joutuvat tekemisiin lukuisten infrastruktuurihaasteiden kanssa. SmartBall-työkalun avulla voidaan kerätä paljon tietoa putkilinjan kunnosta yhdellä tarkastuskerralla, mikä auttaa omistajia valvomaan verkostoaan tehokkaammin. SmartBall-työkalun läpileikkaus 10

11 SmartBall SmartBall-työkalu on varustettu erittäin herkällä akustisella anturilla, joka pystyy havaitsemaan neulanreiän kokoiset vuodot paineenalaisissa putkilinjoissa. SmartBall-työkalulla on voitu tunnistaa niinkin pienet vuodot kuin 0,11 litraa minuutissa ja sen paikannustarkkuus on tyypillisesti alle 2 metrin sisällä. Ilmataskujen etsintä Käytettävissä on myös akustinen anturi, joka pystyy havaitsemaan ilmataskujen äänen paineenalaisissa vesijohdoissa. Ilmataskut voivat vaikuttaa haitallisesti putkien virtaukseen tai johtaa paineviemärin seinämän heikkenemiseen. Tarkastuksen hyödyt Helppo käyttää putken olemassa olevien liitosten kautta. Ei keskeytä putken normaalia käyttöä. Pitkien putkiosuuksien tarkastus yhdellä kertaa. Erittäin herkkä akustinen anturi, joka paikantaa erittäin pienetkin vuodot. Tunnistaa ominaisuudet, jotka ovat tärkeitä putken toiminnalle ja kartoitukselle. Osoittaa vuotojen ja ilmataskujen sijainnin suhteessa tunnettuihin pisteisiin. Kontrollipiste Kontrollipiste Kuvassa esimerkki SmartBallin kartoitustarkkuudesta vajaan kilometrin matkalla SmartBall-työkalun toimintaedellytykset Putkimateriaalit Virtausnopeus Virtauksen tasaisuus Paikannuskohdat GPS Tarkastusten lukumäärä Putken asema PCCP, RCP, AC, PVC, HDPE, teräs, pallografiittirauta, harmaavalurauta, lasikuitu ja muut materiaalit Putkilinjan virtausnopeuden on oltava 0,5 0,9 m/s Putkilinjaa tulisi käyttää siten, että virtausmuutosten määrä minimoituu Käytetään kaikkia käytettävissä olevia paikannuskohtia, mukaan lukien ilmanpoistimet, linjasulkuventtiilit, kaivot (jos tarpeen) Erittäin tarkat GPS-pisteet kaikille putken tunnetuille varusteille Kaksi tarkastusta putkilinjan sijainnin varmistamiseksi Rekisteröi putken vaakasuuntaisen aseman kaikissa kontrollipisteissä 11

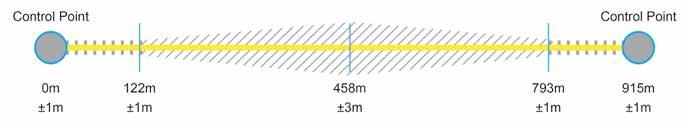

12 SmartBall SmartBallin tutkimasta alueesta laaditaan X-/Y-kartta Maan alla kulkevien putkilinjojen sijainnin varmistus auttaa verkoston hallinnoijia ymmärtämään linjan kulkureitin paremmin suhteessa muihin kriittisiin kohteisiin, suunnittelemaan huoltotyöt tehokkaammin, vähentämään kolmannen osapuolen vahinkojen todennäköisyyttä ja laatimaan tarkemman virtausmekaanisen mallinnuksen. Pure Technologiesin SmartBall -kartoituksessa hyödynnetään uusinta kiihtyvyysmittari- ja gyroskooppiteknologiaa sekä kehittyneitä paikannusalgoritmeja. Paikannusalgoritmien avulla voidaan laskea paikkatiedot, jotka yhdistetään kentällä kerättyihin GPS-pisteisiin ja putkilinjan paikkatietoihin tunnetuissa paikoissa. Tiedoista laaditaan kentällä X-/Ykartta, jota kutsutaan SmartBall-GIS-linjaksi. Kartoitustarkkuus SmartBall-GIS-linjan käyttö Kartan tarkkuus riippuu tunnettujen pisteiden laadusta ja tiheydestä sekä SmartBallin vierinnän tasaisuudesta. Tavallisesti odotettavissa oleva tarkkuus on alla ilmoitetun alueen sisällä: Tarkkuusalue = ± 0,6 m tai 0,5% etäisyydestä tunnetusta pisteestä, suurempi on määräävä. Esimerkiksi, jos kontrollipisteiden väli on 915 metriä, odotettavissa oleva virhe on enintään ± 2,3 m putkiosuuden keskellä, jossa SmartBall on 457 metrin päässä kontrollipisteestä. Esimerkki SmartBall-GIS-linjasta Pure Technologies vertaa SmartBall-GIS-linjaa käytettävissä oleviin tietoihin putkilinjasta, kuten nykyinen putkilinjan GIS ja rakennusaikaiset piirustukset. Kaikki ristiriidat muiden suuntatietojen kanssa tunnistetaan. Alueilla, joilla SmartBall-GIS-linja on yhteneväinen vesiyhtiön arkistojen kanssa, yhtiö voi olla varmempi siitä, että heidän otaksumansa sijainti on lähellä todellista. Jos kuitenkin havaitaan ristiriita, putkilinjan sijainnin määrittämiseksi voidaan joko (i) visualisoida putken sijainti, (ii) etsiä putki ja/tai (iii) suorittaa määrättyjen alueiden kenttätutkimus. Vesiyhtiölle GIS-Shapefile-tiedosto GIS-Shapefile-tiedosto sisältää: SmartBall-GIS-linja GPS-kontrollipisteet Virhemarginaali Vuodot ja ilmataskut SmartBall-kartoituksen raportin sisältö: Ristiriidat vesiyhtiön GIS-linjan ja Smart- Ball-GIS-linjan välillä. Alueet, joilla epätasainen vierintä heikentää paikannustarkkuutta. 12

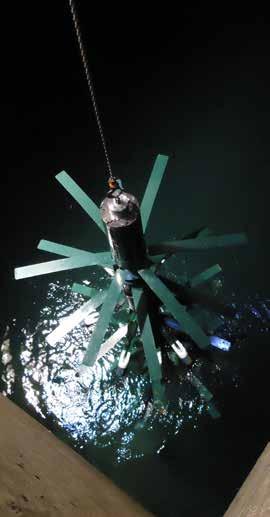

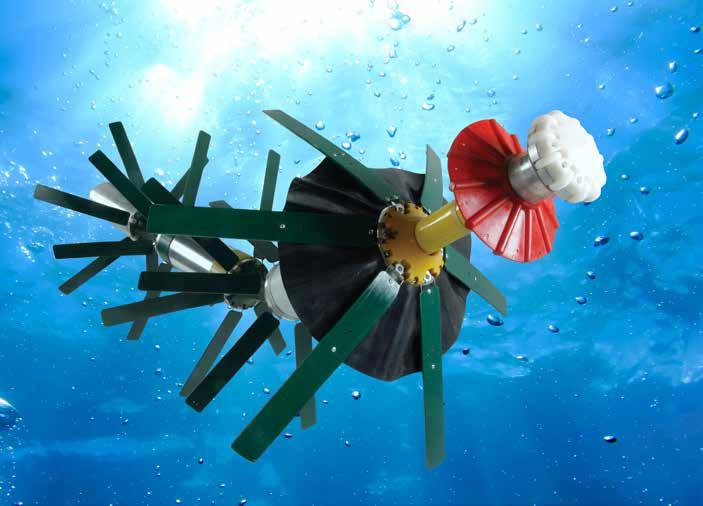

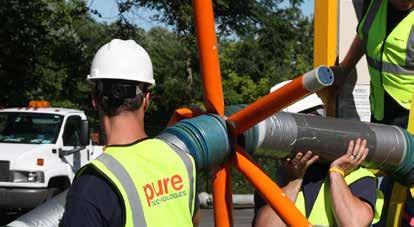

13 PipeDiver PipeDiver -kuntokartoitus Vapaasti uiva kuntokartoitustyökalu PipeDiver-työkalu on ihanteellinen kriittisten suuriläpimittaisten putkien tarkastamiseen, kun käyttökatkos ei ole mahdollinen varajärjestelmän puutteen tai toiminnallisten rajoitusten takia. Sitä voidaan käyttää tehokkaasti pitkien putkiosuuksien tarkastamiseen erityyppisissä putkissa niiden peruskunnon selvittämiseksi. Betonisissa paineputkissa työkalu pystyy tunnistamaan ja paikantamaan katkenneet teräkset, jotka ovat pääsyy tämäntyyppisten putkien putkirikkoihin. Metalliputkissa, joissa on päärakennekomponenttina teräslieriö, työkalu pystyy tunnistamaan ja havaitsemaan alueet, joissa esiintyy korroosiota ja lieriövikoja. Kun työkalu viedään toimivaan putkilinjaan paineenalaisena tehtävän liitoksen kautta, olemassa olevan liitoksen tai upposäiliön kautta, työkalu kulkee virran mukana ja kykenee pujottelemaan useimpien putkiston läppäventtiilien ja käyräkohtien ohi. Tarkastuksen hyödyt Ei keskeytä putken normaalia käyttöä. Yhdellä käyttökerralla voidaan tarkastaa pitkiä putkiosuuksia. Tarkat tulokset, jotka osoittavat kriittisimmät alueet, auttavat optimoimaan korjauksien suunnittelua. Toimii metallia sisältävissä putkimateriaaleissa. Kustannustehokkaampi kuin menetelmät, jotka vaativat käyttökatkon ja putken tyhjentämisen. 13

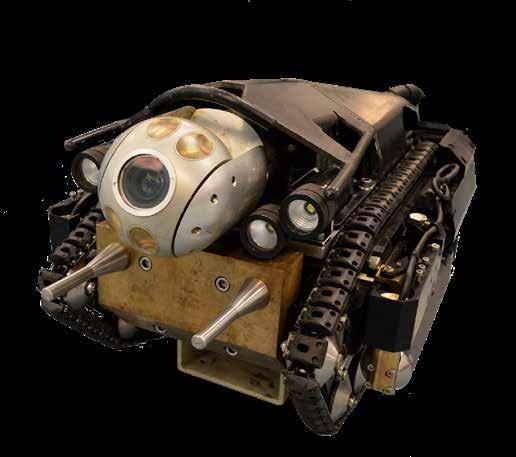

14 PureRobotics PureRobotics PureRobotics on tehokas putkistontarkistusrobotti, joka voidaan muokata sopivaksi käytännössä mille tahansa putkijärjestelmälle, jonka halkaisija on vähintään DN600 tai isompi. Se pystyy tekemään mittauksia lukuisilla antureilla tyhjennetyissä putkissa, mutta myös nesteeseen upotettuna. Kolmannen sukupolven PureRobotics-robotti pystyy kulkemaan putkistossa jopa kolmen kilometrin matkan yhdestä sisäänmenokohdasta. PureRobotics-teknologia Edistyksellinen, kauko-ohjattu ryömijärobotti on kiinni kytketty vahvalla valokuitukaapelilla. Tämä modulaarinen kulkija on täysin muokattavissa oleva järjestelmä, joten se voidaan varustaa millä tahansa tarvittavalla työkalulla tai sensorilla vaaditun tarkastuksen suorittamiseksi. Robotti välittää erittäin laadukasta dataa mm. seuraavista: Teräväpiirto kamera pysty- ja vaakakallistuksella näyttää elävää videokuvaa kohteesta. Nopea SONAR-putkistonprofilointikaikuluotain mittaa putken halkaisijaa, muotoa ja korroosion määrää. Laser profilointi ja LIDAR varustettuna 3D-raportoinnilla. PureEM ja elektromagneettiset anturit putkiston fyysisen kunnon arviointiin. Geograafinen XYZ-kartoitus käyttämällä modulaarista inertiamittausyksikköä (IMU). Robottiin voidaan lisätä antureita ja työkaluja asiakkaan tarpeiden mukaan. Tarkastuksen hyödyt Pystyy suorittamaan sekä lyhyitä että pitkiä tarkastusmatkoja monissa erilaisilla toimintaolosuhteissa. Soveltuu puhtaalle vedelle ja jätevedelle sekä erilaisiin teollisuuskohteisiin. Robotin telaketjut voidaan vaihtaa putkityypin mukaan saatavissa on myös suurempia telaketjuja isompiin putkiin. Ihmisten ei tarvitse mennä putkistoon eikä putkistoja tarvitse tyhjentää nesteestä. Maksiminopeus on jopa 26 metriä minuutissa, mikä minimoi tarvittavan seisokkiajan aikakriittisissä kohteissa. Tiedot on käytettävissä välittömästi, sillä käsittely-yksikkö on järjestelmään kuuluvassa perävaunussa, johon on integroituna kolme näyttöä paikan päällä tapahtuvaa tietojenkäsittelyä varten. Robotti voidaan muuttaa yksivaiheisesta kaksivaiheiseksi ja toisin päin alle viidessä minuutissa. 14

15 Pelkästään Yhdysvalloissa tarvitaan seuraavien 20 vuoden aikana 97 miljardia dollaria vuotovesien hallintaan Älä anna veden valua hukkaan On arvioitu, että Suomessa laskuttamattoman veden osuus on jopa 20 % vedenkulutuksesta. Tämä johtuu useimmiten vuotavista, ikääntyneistä putkista ja vanhentuneista järjestelmistä, joiden takia vettä valuu hukkaan.. Hukkavesi on maailmanlaajuinen ongelma ja arvioiden mukaan pelkästään Yhdysvalloissa hukataan jatkuvasti vettä jopa 22,3 miljardia litraa vuorokaudessa vuotojen ja huonon kirjanpidon sekä muun laskuttamattoman kulutuksen takia. Arviolta % koko maan päivittäisestä vedenkulutuksesta menee hukkaan. niitä vesiyhtiöitä, jotka kärsivät kuivuudesta ja riittämättömästä vedensaannista. Hallinnoimalla verkostoa Pure Technologiesin vuodonetsinnän työkalupakin avulla vesiyhtiöt voivat vähentää vuotovettä ja kasvattaa investoinneista saamaansa tuottoa säästämällä veden lisäksi myös rahaa. Koska yhteisöt kaikkialla maailmassa kärsivät kohoavista vesimaksuista, vesiyhtiöille on tärkeää ryhtyä ennalta ehkäiseviin toimiin vuotoveden vähentämiseksi. Tämä koskee erityisesti Xylemin tarjoamien putkien vuodonetsinnän ja -paikallistamisen sekä kuntotutkimuksen tekniikoiden avulla vuotovesi on mahdollista saada kuriin. 15

16 Xylem 1) Kasvien kudos, joka tuo vettä ylös juurista; 2) johtava globaali vesitekniikkayritys. Olemme maailmanlaajuinen tiimi, jolla on yhteinen tavoite: haluamme luoda edistyneitä teknisiä ratkaisuja maailman vesihaasteisiin. Keskeistä työssämme on kehittää uusia tekniikoita, jotka parantavat tapaa jolla vettä käytetään, säästetään ja kierrätetään tulevaisuudessa. Tuotteemme ja palvelumme auttavat siirtämään, käsittelemään ja analysoimaan vettä sekä palauttamaan sitä ympäristöön niin kodeissa, julkisrakennuksissa, kunnallistekniikassa, teollisuudessa kuin maataloudessa. Xylem tarjoaa lisäksi kattavan portfolion älymittausta, verkkoteknologioita ja edistyneitä veden, kaasun ja sähkön dataanalyysejä. Meillä on yli 150 maassa vankat ja pitkäaikaiset suhteet asiakkaisiin, jotka tuntevat meidät tehokkaasta johtavien tuotemerkkien ja sovellusasiantuntemuksen yhdistelmästä, sekä halusta keskittyä kattavien ja kestävien ratkaisujen kehittämiseen. Lisätietoja siitä, miten Xylem voi auttaa sinua, on osoitteessa Pure Technologies tuotteet. 1. Finnish Xylem Water Solutions Suomi Oy Mestarintie Vantaa Puh Fax Pure and Pure Technologies are trademarks of Xylem Inc. or one of its subsidiaries Xylem, Inc., 2630, January 2019
