1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä suositeltuja puhdistusmenetelmiä varmistaaksesi astianpesukoneesi virheettömän toiminnan. Tämä käyttöohje antaa nopeasti ja helposti vastaukset kaikkiin astianpesukoneen käyttöön liittyviin kysymyksiin. ASENNUSOHJEET: nämä ohjeet ovat tarkoitetut asiantuntevalle asentajalle, joka suorittaa asennuksen, kytkennät ja laitteen käyttöönottotestauksen. KÄYTTÖOHJEET: sisältävät ohjeita laitteen käyttöön, käyttökytkimien ja) oikeat puhdistus- ja huoltotoimenpiteet. Turvallisuus ohjeet 1. Turvallisuus ja käyttöohjeet TÄMÄ KÄYTTÖOHJE ON LAITTEEN OLEELLINEN OSA: SE TULEE SÄILYTTÄÄ LAITTEEN LÄHEISYYDESSÄ. LUE TÄMÄ OHJEKIRJA HUOLELLISESTI ENNEN LAITTEEN KÄYTTÖÖNOTTOA. ASENNUKSEN TEKIJÄN ON OLTAVA AMMATTITAITOINEN ASENTAJA, JOKA SUORITTAA TYÖN VOIMASSAOLEVIEN MÄÄRÄYSTEN JA OHJEIDEN MUKAAN. TÄMÄ LAITE ON TARKOITETTU KOTITALOUSKÄYTTÖÖN JA NOUDATTAA EUDIREKTIIVEJÄ 72/23, 89/336 (MUKAANLUKIEN 92/31), TÄMÄ LAITE ON RADIOHÄIRIÖSUOJATTU. TÄMÄ LAITE ON SUUNNITELTU SEURAAVIIN TARKOITUKSIIN: ASTIOIDENPESUUN JA KUIVAUKSEEN. KAIKKI MUUNLAINEN KÄYTTÖ TULKITAAN SOPIMATTOMAKSI KÄYTÖKSI. VALMISTAJA EI OLE VASTUUSSA, MIKÄLI LAITETTA KÄYTETÄÄN MUUHUN KUIN YLLÄMAINITTUIHIN TARKOITUKSIIN. LAITTEEN TYYPPIKILPI, JOSTA ILMENEVÄT TEKNISET TIEDOT, SARJANUMERO JA MERKINNÄT, SIJAITSEE LAITTEEN OVEN SISÄREUNALLA. TYYPPIKILPEÄ EI SAA POISTAA. ÄLÄ JÄTÄ PAKKAUSMATERIAALEJA LASTEN SAATAVILLE. LAJITTELE ERI MATERIAALIT JA TOIMITA NE LÄHIMPÄÄN HYÖTYJÄTEPISTEESEEN. LAITE ON EHDOTTOMASTI LIITETTÄVÄ MAADOITETTUUN PISTORASIAAN. VALMISTAJA EI OLE VASTUUSSA, MIKÄLI LAITETTA EI OLE KYTKETTY MAADOITETTUUN PISTORASIAAN TAI MIKÄLI MAADOITUS ON EPÄONNISTUNUT. MIKÄLI LAITE ON ASENNETTU KOKOLATTIAMATOLLE, VARMISTA, ETTÄ MATTO EI ESTÄ ILMANVAIHTOA LAITTEEN ALLA. SAMMUTA AINA VIRTA LAITTEESTA KÄYTÖN JÄLKEEN. Turvallisuus ohjeet KÄYTÖSTÄ POISTETTU LAITE ON TEHTÄVÄ KÄYTTÖKELVOTTOMAKSI. IRROTA PISTOKE PISTORASIASTA JA KATKAISE SE MAHDOLLISIMMAN LYHYEKSI. KYSY OIKEA ROMUTUSTAPA PUHTAANAPITOLAITOKSESTA TAI KUNNASTA. LAITE ON VALMISTETTU JA MERKITTY KIERRÄTYSTÄ VARTEN. TÄMÄ LAITE ON MERKITTY WEEE-DIREKTIIVIN (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT) 2002/96/EC MUKAISESTI. VARMISTAMALLA, ETTÄ TUOTE POISTETAAN KÄYTÖSTÄ ASIANMUKAISESTI, VOIDAAN AUTTAA ESTÄMÄÄN SELLAISET YMPÄRISTÖJA TERVEYSHAITAT, JOTKA SAATTAISIVAT AIHEUTUA JÄTTEIDEN ASIATTOMASTA KÄSITTELYSTÄ. TUOTTEESSA TAI SEN DOKUMENTAATIOSSA TARKOITTAA, SYMBOLI ETTEI LAITETTA SAA HÄVITTÄÄ KOTITALOUSJÄTTEIDEN MUKANA. SEN SIJAAN TUOTE ON TOIMITETTAVA SÄHKÖJA ELEKTRONIIKKAKOMPONENTTIEN KERÄYS- JA KIERRÄTYSPISTEESEEN. LAITTEEN KÄYTÖSTÄPOISTON SUHTEEN ON NOUDATETTAVA PAIKALLISIA JÄTEHUOLTOMÄÄRÄYKSIÄ. LISÄTIETOJA TUOTTEEN KÄSITTELYSTÄ, TALTEENOTOSTA JA KIERRÄTYKSESTÄ SAA KAUPUNGINTAI KUNNANVIRASTOSTA, PAIKALLISESTA JÄTEHUOLTOLIIKKEESTÄ TAI LIIKKEESTÄ, JOSTA TUOTE OSTETTIIN. VIAN SATTUESSA IRROTA LAITE VERKKOVIRRASTA TULOVESIHANA. KUTSU HUOLTOMIES PAIKALLE. JA SULJE ÄLÄ KÄYTÄ LAITETTA MIKÄLI SE ON VAHINGOITTUNUT KULJETUKSEN AIKANA! JOS EPÄILET, TARKISTA ASIA KAUPPIAALTASI. LAITE TULEE ASENTAA JA KYTKEÄ VALMISTAJAN OHJEIDEN MUKAAN AMMATTITAITOISEN ASENTAJAN TOIMESTA. TÄMÄ LAITE ON TARKOITETTU AIKUISTEN KÄYTETTÄVÄKSI. ÄLÄ ANNA LASTEN LEIKKIÄ KONEELLA. SÄILYTÄ PESU- JA HUUHTELUAINEET POISSA LASTEN ULOTTUVILTA. PAKKAUSMATERIAALIT (MUOVIPUSSIT, STYROXIT, JNE.) ON PIDETTÄVÄ LASTEN ULOTTUMATTOMISSA. ÄLÄ LASKE LAPSIA AVATUN ASTIANPESUKONEEN LÄHELLE, SILLÄ LAITTEEN PINNALLA VOI OLLA PESUAINEEN JÄÄMIÄ, JOTKA VOIVAT AIHEUTTAA PYSYVIÄ VAURIOITA SILMIIN, SUUHUN TAI KURKKUUN. ÄLÄ KÄYTÄ LIUOTTAVIA AINEITA, KUTEN ALKOHOLIA TAI TÄRPÄTTIÄ, JOTKA VOIVAT AIHEUTTAA RÄJÄHDYSVAARAN. ÄLÄ PESE ASTIOITA JOTKA SISÄLTÄVÄT TUHKAA, VAHAA TAI MAALIA. Turvallisuus ohjeet ISTUMINEN ASTIANPESUKONEEN LUUKUN PÄÄLLÄ, KUN LUUKKU ON AUKI, SAATTAA AIHEUTTAA VAURIOITA SARANOIHIN. ÄLÄ JÄTÄ ASTIANPESUKONEEN LUUKKUA AUKI, ETTEI KUKAAN KOMPASTU SIIHEN. ÄLÄ KOSKAAN JUO LASIIN PESUN JÄLKEEN JÄÄNYTTÄ VETTÄ, SILLÄ SE SAATTAA SISÄLTÄÄ PESU- TAI HUUHTELUAINEEN JÄÄMIÄ. VEITSET JA MUUT TERÄVÄT KEITTIÖVÄLINEET TULEE SIJOITTAA KORIIN TERÄT ALASPÄIN TAI YLÄKORIIN VAAKA-ASENTOON, NIIN ETTEIVÄT NE TYÖNNY ULOS KORISTA. VARO, ETTET LOUKKAA ITSEÄSI. AQUASTOP-MALLIT AQUASTOP-LAITE ESTÄÄ VEDEN TULVIMISEN LATTIALLE VESIVUODON SATTUESSA. AQUASTOP-LAITTEEN LAUETTUA KUTSU PÄTEVÄ HUOLTOMIES TUNNISTAMAAN VIKA JA KORJAAMAAN SE. AQUASTOP-LAITTEELLA VARUSTETUISSA MALLEISSA TULOVESILETKUN ÄLÄ KATKAISE LETKUA SISÄLLÄ ON SÄHKÖMAGNEETTIVENTTIILI. ÄLÄKÄ PÄÄSTÄ SOLENOIDIVENTTIILIÄ PUTOAMAAN VETEEN. MIKÄLI TULOVESILETKU VAURIOITUU, KYTKE LAITE IRTI SÄHKÖVIRRASTA JA VEDEN TULOLIITÄNNÄSTÄ. HETI LAITTEEN ASENNUKSEN JÄLKEEN SUORITA LAITTEELLA NOPEA TESTI ALLAOLEVAN OHJEEN MUKAAN. JOS ASTIANPESUKONE EI TOIMI OIKEIN, IRROTA LAITE VERKKOVIRRASTA JA SOITA VALTUUTETULLE HUOLLOLLE. ÄLÄ YRITÄ ITSE KORJATA LAITETTA. ASTIANPESUKONE TÄYTTÄÄ KAIKKI VOIMASSAOLEVAT VAATIMUKSET JA MÄÄRÄYKSET KOSKIEN TURVALLISUUTTA JA SÄHKÖKOMPONENTTEJA. KAIKKI TEKNISET TARKISTUKSET JA HUOLTOTOIMENPITEET SAA SUORITTAA VAIN KOULUTETTU JA VALTUUTETTU HUOLTOLIIKE: HUOLTOTYÖT, JOITA VALTUUTTAMATON HENKILÖ SUORITTAA, MITÄTÖIVÄT TAKUUN JA VOIVAT AIHEUTTAA KÄYTTÄJÄLLE VAARATILANTEITA. Valmistaja kieltäytyy kaikesta vastuusta koskien henkilövahinkoja tai materiaalivahinkoja mikäli yllämainittuja varotoimenpiteitä ei noudateta, mikäli komponentteja korjataan itse tai mikäli käytetään muita kuin alkuperäisiä varaosia. Asennusohje 2. Asennus ja kytkentä Irrota styroxkappaleet korien reunoilta. Aseta laite halutulle paikalle. Voit sijoittaa laitteen niin että sen sivut tai takaseinä ovat kohti viereistä kaappia tai seinää. Jos astianpesukone asennetaan lähelle lämmönlähdettä, asenna laitteen ja lämmönlähteen väliin eristys estääksesi ylikuumenemisen ja mahdolliset laitteen toimintahäiriöt.

3 Asenna alle upotettava tai keittiökaapistoon integroitava laite ainoastaan jatkuvan työtason alle. Ruuvaa se vieressä oleviin keittiökalusteisiin tai keittiön työtasoon. Asennuksen helpottamiseksi tulo- ja poistovesiletku voidaan asentaa kummalta puolelta tahansa. Varmista, että letkut eivät ole kasassa, mutkalla tai liian. Aseta letkut haluttuun suuntaan ja muista kiristää letkunkiristin. Virtajohdon ja putkien ulospääsyä varten on seinässä tai vastaavassa rakenteessa oltava aukko, jonka halkaisija on vähintään 8 cm. Suorista laite vaakasuoraan kääntämällä laitteen pohjalla olevia säätöjalkoja. Tämä on tarpeen astianpesukoneen virheettömän toiminnan kannalta. On ehdottomasti kiellettyä upottaa astianpesukonetta keraamisen keittotason alle. Astianpesukone voidaan upottaa perinteisen keittotason alle, jos keittiön työtaso on jatkuva ja sekä astianpesukone että keittotaso on asennettu ja kiinnitetty asianmukaisesti, niin ettei niistä voi aiheutua minkäänlaisia vaaratilanteita. Astianpesukoneessa on yksi takajalka, jota voidaan säätää laitteen etuosassa alhaalla olevalla ruuvilla. 2.1 Vesiliitäntä Tukosten välttäminen: jos vesijohdot ovat vasta-asennettuja tai niitä ei ole käytetty pitkään aikaan, valuta vesijohtovettä ennen laitteen liittämistä vesijohtoon, kunnes vesi on kirkasta eikä siinä ole enää epäpuhtauksia. Näin estät vedentuloaukkoa tukkiintumasta ja laitetta vahingoittumasta. Kun asennat koneen vesiliitäntään, käytä aina uutta täyttöletkua. Vanhaa tai käytettyä täyttöletkua ei saa käyttää. Asennusohje VESILIITÄNTÄ Liitä laite kylmävesiverkostoon ¾" putkikierreliittimellä, aseta mukana tuleva suodatin A ennenkuin liität tulovesiletkun hanaan, varmista että liitos on tiiuis. Varmista liitoksen tiiviys kääntämällä pihdeillä vielä noin ¼ kierrosta. Astianpesukoneessa, joissa on AQUASTOP-varustus, suodatin on jo valmiksi asennettu kierteiden sisään. Astianpesukone voidaan liittää myös kuumavesiverkostoon, jos sen lämpötila ei ylitä 60 C. Liittämällä laite kuumavesiverkostoon pesuaika lyhenee noin 20 minuuttia, mutta samalla pesutulos on jonkin verran huonompi. Tee liitäntä kuumavesiverkostoon samalla tavalla kuin kylmävesiverkostoon. VIEMÄRÖINTI Sijoita poistoletku poistoputkeen, jonka läpimitta on vähintään 4 cm, tai vaihtoehtoisesti sijoita se pesualtaan reunalle käyttämällä muovimutkaa apuna. Varmistu, että letku ei ole taipunut tai kiertynyt. Letkun on oltava tukevasti paikallaan jottei se irtoa tai putoa. Laitteen mukana tulevassa muovimutkassa on reikä ruuvikiinnitystä varten. Poistoletkun yläpään tulee olla lattiatasosta kuvan mukaisesti 30 ja 100 cm välillä, eikä sitä saa koskaan upottaa veteen. Jos poistoletkua joudutaan jatkamaan vaakasuunnassa (max. 3 m), poistoletkun pää voidaan sijoittaa korkeintaan 85 cm lattiasta. Asennusohje 2.2 Sähköliitäntä ja varoituksia VARMISTA, ETTÄ SÄHKÖVERKON JÄNNITE JA TAAJUUS VASTAAVAT ARVOJA, JOTKA ON SIJOITETTU LUUKUN SISÄREUNASSA OLEVAAN ARVOKILPEEN. SÄHKÖJOHTOON KIINNITETYN PISTOKKEEN JA PISTORASIAN TULEE OLLA SAMANTYYPPISIÄ JA VOIMASSA OLEVIEN SÄHKÖJÄRJESTELMIÄ KOSKEVIEN STANDARDIEN MUKAISIA. PISTOKKEESEEN TULEE VOIDA PÄÄSTÄ KÄSIKSI SEN JÄLKEEN, KUN LAITE ON ASENNETTU PAIKALLEEN. ÄLÄ KOSKAAN IRROTA PISTOKETTA JOHDOSTA VETÄMÄLLÄ. JOS SÄHKÖJOHTO VAURIOITUU, OTA YHTEYS VALMISTAJAAN TAI VALTUUTETTUUN HUOLTOLIIKKEESEEN VAIHTOA VARTEN. ÄLÄ KÄYTÄ SOVITUS- TAI HAAROITUSLIITTIMIÄ, KOSKA NE VOIVAT AIHEUTTAA YLIKUUMENEMISEN JA PALOVAARAN. Ainoastaan valmistaja tai valtuutettu huoltoliike saa vaihtaa sähköjohdon, jotta kaikki vaaratilanteet vältetään. Käyttöohjeet 3. Säädinten kuvaus 3.1 Yläpaneeli Kaikki astianpesukoneen säätimet Astianpesukone voidaan käynnistää, ainoastaan luukku avattuna. on sijoitettu yläpaneeliin. ohjelmoida, sammuttaa jne. 1 assa Pesu 70 C: n lämpötilassa 2 kylmähuuhtelua Huuhtelu 70 C: n lämpötilassa Kuivaus Kylmä esipesu Pesu 38 C: n lämpötilassa Kylmähuuhtelu Huuhtelu 58 C: n lämpötilassa Kylmä esipesu Pesu 55 C: n lämpötilassa Kylmähuuhtelu Huuhtelu 68 C: n lämpötilassa Kuivaus Pesu 65 C: n lämpötilassa Kylmähuuhtelu Huuhtelu 68 C: n lämpötilassa Kuivaus Pesu 70 C: n lämpötilassa 2 kylmähuuhtelua Huuhtelu 70 C: n lämpötilassa Kuivaus 110' 20 1, LIOTUS 16' 45' 6 13 _ 0,85 PIKA 8 ECO Heti käytön jälkeen pestävät astiat Heti käytön jälkeen pestävät astiat Normaali likaiset kattilat ja astiat, joissa kuivunutta tärkkelystä 100' 14 1,20 9 PÄIVITTÄINEN 95' 14 1,25 10 VOIMAKAS 95' 17 1,5 Liotusohjelmaa saa käyttää vain puolitäytöllä. PUOLITÄYTTÖ- vaihtoehto (8) on valittavissa kaikkien muiden ohjelmien paitsi liotusohjelman yhteydessä. Suorita ohjelmat 6, 7, 8, 9 ja 10 painamalla lisäohjelmien näppäintä (6). () Ei ole. (1) Keskimääräinen virrankulutus, kun vedenpehmennin on asetettu tasolle 2. (2) Pesujakson kesto ja virrankulutus voivat vaihdella veden ja huoneen lämpötilan mukaisesti. Lisäksi pesujakson pituuteen voivat vaikuttaa astioiden tyyppi ja määrä. Pesujakso ei toimi, jos astianpesukoneen luukku jätetään auki tai sitä ei suljeta kunnolla. Käyttöohjeet SUORITUSKIKIMITTAUKSIA VARTEN Standardi Pesuohjelma Täyttömäärä Pesuainetyyppi Pesuaineen määrä Huuhteluaineen annostus EN BIO 12 kansainvälistä yksikköastiastoa B 30 g 5/6 ALAKORI YLÄKORI Yläkori tulee asettaa ala-asentoon. 3.2 Pesuohjelmat Ennen ohjelman käynnistämistä tarkista, että: Täyttöhana on auki. Vedenpehmentimen säiliössä on elvytyssuolaa. Säiliöön on asetettu oikea määrä pesuainetta. Olet täyttänyt astiakorit oikein.

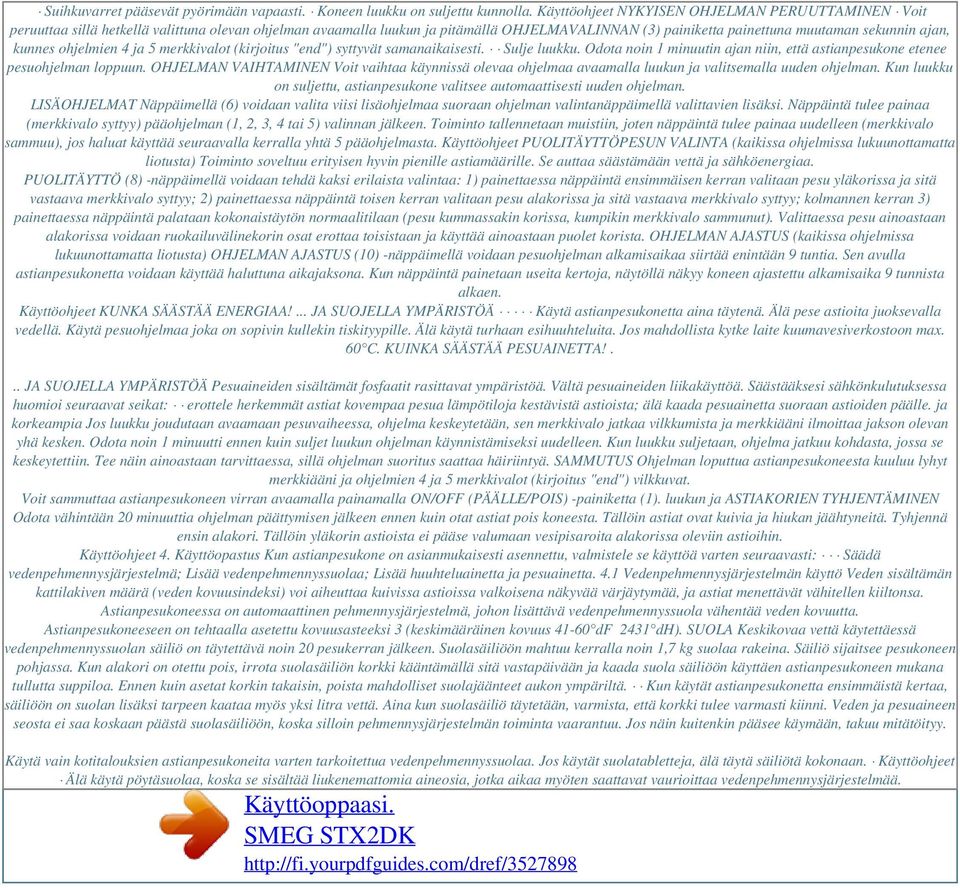

4 Suihkuvarret pääsevät pyörimään vapaasti. Koneen luukku on suljettu kunnolla. Käyttöohjeet NYKYISEN OHJELMAN PERUUTTAMINEN Voit peruuttaa sillä hetkellä valittuna olevan ohjelman avaamalla luukun ja pitämällä OHJELMAVALINNAN (3) painiketta painettuna muutaman sekunnin ajan, kunnes ohjelmien 4 ja 5 merkkivalot (kirjoitus "end") syttyvät samanaikaisesti. Sulje luukku. Odota noin 1 minuutin ajan niin, että astianpesukone etenee pesuohjelman loppuun. OHJELMAN VAIHTAMINEN Voit vaihtaa käynnissä olevaa ohjelmaa avaamalla luukun ja valitsemalla uuden ohjelman. Kun luukku on suljettu, astianpesukone valitsee automaattisesti uuden ohjelman. LISÄOHJELMAT Näppäimellä (6) voidaan valita viisi lisäohjelmaa suoraan ohjelman valintanäppäimellä valittavien lisäksi. Näppäintä tulee painaa (merkkivalo syttyy) pääohjelman (1, 2, 3, 4 tai 5) valinnan jälkeen. Toiminto tallennetaan muistiin, joten näppäintä tulee painaa uudelleen (merkkivalo sammuu), jos haluat käyttää seuraavalla kerralla yhtä 5 pääohjelmasta. Käyttöohjeet PUOLITÄYTTÖPESUN VALINTA (kaikissa ohjelmissa lukuunottamatta liotusta) Toiminto soveltuu erityisen hyvin pienille astiamäärille. Se auttaa säästämään vettä ja sähköenergiaa. PUOLITÄYTTÖ (8) -näppäimellä voidaan tehdä kaksi erilaista valintaa: 1) painettaessa näppäintä ensimmäisen kerran valitaan pesu yläkorissa ja sitä vastaava merkkivalo syttyy; 2) painettaessa näppäintä toisen kerran valitaan pesu alakorissa ja sitä vastaava merkkivalo syttyy; kolmannen kerran 3) painettaessa näppäintä palataan kokonaistäytön normaalitilaan (pesu kummassakin korissa, kumpikin merkkivalo sammunut). Valittaessa pesu ainoastaan alakorissa voidaan ruokailuvälinekorin osat erottaa toisistaan ja käyttää ainoastaan puolet korista. OHJELMAN AJASTUS (kaikissa ohjelmissa lukuunottamatta liotusta) OHJELMAN AJASTUS (10) -näppäimellä voidaan pesuohjelman alkamisaikaa siirtää enintään 9 tuntia. Sen avulla astianpesukonetta voidaan käyttää haluttuna aikajaksona. Kun näppäintä painetaan useita kertoja, näytöllä näkyy koneen ajastettu alkamisaika 9 tunnista alkaen. Käyttöohjeet KUNKA SÄÄSTÄÄ ENERGIAA!... JA SUOJELLA YMPÄRISTÖÄ Käytä astianpesukonetta aina täytenä. Älä pese astioita juoksevalla vedellä. Käytä pesuohjelmaa joka on sopivin kullekin tiskityypille. Älä käytä turhaan esihuuhteluita. Jos mahdollista kytke laite kuumavesiverkostoon max. 60 C. KUINKA SÄÄSTÄÄ PESUAINETTA!... JA SUOJELLA YMPÄRISTÖÄ Pesuaineiden sisältämät fosfaatit rasittavat ympäristöä. Vältä pesuaineiden liikakäyttöä. Säästääksesi sähkönkulutuksessa huomioi seuraavat seikat: erottele herkemmät astiat kovempaa pesua lämpötiloja kestävistä astioista; älä kaada pesuainetta suoraan astioiden päälle. ja korkeampia Jos luukku joudutaan avaamaan pesuvaiheessa, ohjelma keskeytetään, sen merkkivalo jatkaa vilkkumista ja merkkiääni ilmoittaa jakson olevan yhä kesken. Odota noin 1 minuutti ennen kuin suljet luukun ohjelman käynnistämiseksi uudelleen. Kun luukku suljetaan, ohjelma jatkuu kohdasta, jossa se keskeytettiin. Tee näin ainoastaan tarvittaessa, sillä ohjelman suoritus saattaa häiriintyä. SAMMUTUS Ohjelman loputtua astianpesukoneesta kuuluu lyhyt merkkiääni ja ohjelmien 4 ja 5 merkkivalot (kirjoitus "end") vilkkuvat. Voit sammuttaa astianpesukoneen virran avaamalla painamalla ON/OFF (PÄÄLLE/POIS) -painiketta (1). luukun ja ASTIAKORIEN TYHJENTÄMINEN Odota vähintään 20 minuuttia ohjelman päättymisen jälkeen ennen kuin otat astiat pois koneesta. Tällöin astiat ovat kuivia ja hiukan jäähtyneitä. Tyhjennä ensin alakori. Tällöin yläkorin astioista ei pääse valumaan vesipisaroita alakorissa oleviin astioihin. Käyttöohjeet 4. Käyttöopastus Kun astianpesukone on asianmukaisesti asennettu, valmistele se käyttöä varten seuraavasti: Säädä vedenpehmennysjärjestelmä; Lisää vedenpehmennyssuolaa; Lisää huuhteluainetta ja pesuainetta. 4.1 Vedenpehmennysjärjestelmän käyttö Veden sisältämän kattilakiven määrä (veden kovuusindeksi) voi aiheuttaa kuivissa astioissa valkoisena näkyvää värjäytymää, ja astiat menettävät vähitellen kiiltonsa. Astianpesukoneessa on automaattinen pehmennysjärjestelmä, johon lisättävä vedenpehmennyssuola vähentää veden kovuutta. Astianpesukoneeseen on tehtaalla asetettu kovuusasteeksi 3 (keskimääräinen kovuus df 2431 dh). SUOLA Keskikovaa vettä käytettäessä vedenpehmennyssuolan säiliö on täytettävä noin 20 pesukerran jälkeen. Suolasäiliöön mahtuu kerralla noin 1,7 kg suolaa rakeina. Säiliö sijaitsee pesukoneen pohjassa. Kun alakori on otettu pois, irrota suolasäiliön korkki kääntämällä sitä vastapäivään ja kaada suola säiliöön käyttäen astianpesukoneen mukana tullutta suppiloa. Ennen kuin asetat korkin takaisin, poista mahdolliset suolajäänteet aukon ympäriltä. Kun käytät astianpesukonetta ensimmäistä kertaa, säiliöön on suolan lisäksi tarpeen kaataa myös yksi litra vettä. Aina kun suolasäiliö täytetään, varmista, että korkki tulee varmasti kiinni. Veden ja pesuaineen seosta ei saa koskaan päästä suolasäiliöön, koska silloin pehmennysjärjestelmän toiminta vaarantuu. Jos näin kuitenkin pääsee käymään, takuu mitätöityy. Käytä vain kotitalouksien astianpesukoneita varten tarkoitettua vedenpehmennyssuolaa. Jos käytät suolatabletteja, älä täytä säiliötä kokonaan. Käyttöohjeet Älä käytä pöytäsuolaa, koska se sisältää liukenemattomia aineosia, jotka aikaa myöten saattavat vaurioittaa vedenpehmennysjärjestelmää.

5 lisäys: Avaa ovi. merkkilasi sijjaitsee kannen vieressä. annostusta on lisättävä mikäli astiat ovat kiillottomia tai niissä on pyöreitä tahroja. Toisaalta annostusta on vähennettävä jos astiat ovat tahmeita tai niissä on valkoisia viivoja. Käyttöohjeet PESUAINEEN ANNOSTELU Avaa pesuainesäiliön kansi painamalla painiketta P. Pesuainesäiliö avautuu automaattisesti pesun aikana. Kun SUPER-ohjelma on valittuna, normaalin pesuaineannostuksen lisäksi on syytä lisätä ylimääräinen pesuaineannos G tai H-lokeroon. Käytä vain astianpesukoneisiin tarkoitettuja pesuaineita. Hyvän pesutuloksen saat aikaan käyttämällä korkealaatuista pesuainetta. Pesuainepakkaukset tulee säilyttää suljettuina ja kuivassa paikassa, jotta pesuaine ei paakkuuntuisi, sillä paakkuuntuminen heikentää sen tehoa. Avattuja pakkauksia ei pidä säilyttää pitkiä aikoja, sillä pesuaine menettää tehoaan avonaisessa astiassa. Älä käytä astioiden käsinpesuun tarkoitettua astianpesuaineita koska ne vaahtoavat liikaa ja voivat. Laita aina oikea määrä pesuainetta. Liian pieni pesuainemäärä jättää astiat likaisiksi ja liiallisesta pesuaineesta muodostuu runsaasti vaahtoa, astiat huuhtoutuvat huonosti ja poistovesi saastuttaa luontoa. Käyttöohjeet Markkinoilla on nestemäisiä ja jauhemaisia pesuaineita, joiden kemialliset koostumukset vaihtelevat. Pesuaineet voivat sisältää fosfaatteja tai ne voivat olla fosfaatittomia, mutta sisältää kuitenkin luonnollisia entsyymejä. Fosfaattipitoiset pesuaineet ovat tehokkaampia poistamaan rasvaa ja tärkkelystä yli 60 C lämpötiloissa. Entsyymipohjaiset pesuaineet ovat tehokkaita myös alhaisissa lämpötiloissa (4055 C) ja hajoavat luonnossa. Entsyymipohjaisilla pesuaineilla saavutetaan sama pesutulos alhaisemmissa lämpötiloissa kuin perinteisillä pesuaineilla yli 65 C lämpötiloissa. Luonnon säästämiseksi suosittelemme käytettäväksi fosfaatittomia ja kloorittomia pesuaineita. Saatavana on myös pesuainetabletteja, joiden yhteydessä ei tarvita pesujauhetta tai huuhteluainetta. Näillä pesuaineella ei aina saavuteta hyviä pesutuloksia etenkään, jos pesujakso on lyhyt ja/tai käytettävä pesulämpötila on pieni. Jos tulos on huono (esimerkiksi säiliöön tai astioihin tulee valkoinen pinta, astiat kuivuvat huonosti, astioihin jää likaa pesun jälkeen), käyttäjiä kehotetaan käyttämään edelleen perinteisiä tuotteita (rakeista suoloa, jauhepesuainetta ja huuhteluainetta). Kun alat jälleen käyttää perinteistä jauhepesuainetta, järjestelmän täysi teho palautuu vasta muutaman pesujakson jälkeen. Tästä syystä säiliössä ja astioissa voi edelleen näkyä jonkin verran valkoista pinnoitetta. Jos ongelma jatkuu liian kauan, ota yhteyttä jälkimyyntipalveluun. Kun käytät pesuainetabletteja (suosittelemme kolmea erillistä tuotetta: pesuainetta, suolaa ja huuhtelukirkastetta), tabletit tulee asettaa ruokailuvälinekoriin. Säiliö on suunniteltu pesujauheelle tai nesteelle eikä sen luukku aukea kokonaan pesujakson aikana, joten tabletti ei sula kokonaan. Tämän seurauksena: - pesuainetta vapautuu liian vähän pesun aikana ja pesutulos on heikko, - pesuaine pakkautuu säiliöön ja vapautuu loppuhuuhtelujakson aikana. Pesuaine huuhteluainesäiliössä saattaa rikkoa astianpesukoneen. Käyttöohjeet 4.3 Yleisiä varoituksia ja suosituksia Ennen kuin käytät konetta ensimmäisen kerran, suosittelemme että luet seuraavat pestäviä astioita ja niiden koneeseen asettelua koskevat suositukset. Yleisesti ottaen kotitaloudessa käytettävien astioiden konepesulle ei ole esteitä, mutta joissain tapauksissa on huomioitava tiettyjä asioita. Ennen astioiden asettamista koneeseen on huomioitava: Poista astioista ruuantähteet: esim. luut, ruodot, jne. jotka voivat tukkia suodattimet tai vahingoittaa kiertovesipumppua. Huuhtele käsin kattilat ja pannut, mikäli niissä on pohjaan palaneita ruuantähteitä. Aseta ne sitten ALAKORIIN. Käytä puolitäyttö-toimintoa (jos käytössä) pestäksesi pienen määrän astioita. Se auttaa säästämään vettä ja sähköenergiaa. Täytä tällöin ainoastaan puolitäyttö-pesulle valittu kori. Toinen kori tulee jättää tyhjäksi. Astioita ei tarvitse huuhdella juoksevan veden alla ennen niiden asettamista koneeseen, sillä se on turhaa veden kuluttamista. Astioiden oikea pesutuloksen. VAROITUS! Aseta astiat hyvin paikalleen, siten etteivät ne pääse kaatumaan ja etteivät ne estä suihkuvarsia pyörimästä vapaasti pesun aikana. Älä pese koneessa hyvin pieniä astioita, jotka voivat pudota korin läpi ja siten tukkia suodattimia tai estää suihkuvarsia pyörimästä. Kaikki astiat kuten kupit, kulhot, lasit ja pannut tulee asettaa alassuin ja kallelleen siten, että astian syvennykseen jäävä vesi valuu pois. Älä aseta astioita päällekkäin tai siten että ne peittävät toisensa. Älä aseta laseja liian lähekkäin, sillä ne saattavat koskea toisiaan pesun aikana ja rikkoontua, tai niissä voi olla tahroja pesun jälkeen kosketuskohdissa. asettaminen koneeseen varmistaa parhaan VARMISTA että astiat ovat konepesun kestäviä. Käyttöohjeet Astiat jotka eivät sovellu konepesuun: Puiset astiat, kupit ja pannut: ne voivat vahingoittua korkeissa lämpötiloissa. Käsintehdyt astiat: ne ovat harvoin konepesuun soveltuvia. Suhteellisen korkea veden lämpötila ja pesuaineet voivat vahingoittaa niitä. Muoviastiat: lämpöä kestävät muoviastiat tulee pestä yläkorissa. Astiat jotka ovat kuparia, tinaa, sinkkiä tai messinkiä: voivat tahriintua. Alumiiniastiat: voivat vaihtaa väriä.

6 Pöytähopeat: hopeaesineet voivat tahriintua. Lasi ja kristalli: yleisesti ottaen lasi- ja kristalliastioita voi pestä astianpesukoneessa. Kuitenkin tietynlainen lasi ja kristalli voi samentua useiden pesukertojen jälkeen. Näiden pesuun on suositeltavaa käyttää kevyempiä ohjelmia. Koristeelliset astiat: markkinoilla olevat koristeelliset astiat kestävät konepesun, mutta niiden väri saattaa haalistua usean pesukerran jälkeen. Käyttöohjeet 4. 4 Korien käyttö Astianpesukoneessa voi pestä enintään 12-osaisen astiaston, sisältäen tarjoiluastiat. ALAKORI Alakoriin vesi suihkuaa suurimmalla paineella. Siksi sinne tulisi asettaa kestävimmät ja likaisimmat astiat. Kaikenlaisten astioiden täyttö alakoriin on sallittu, kunhan kaikki astiat ovat alassuin, jotta pohjalta tuleva vesisuihku pääsee astiaan. Koneeseen voidaan laittaa kaikenlaisia astioita, kunhan vain astiat ovat alassuin, jotta pohjalta tuleva vesisuihku pääsee niihin. Jotta alakorin tila käytetään mahdollisimman hyvin hyväksi, se on varustettu alaskäännettävillä telineillä. ALAKORIN TÄYTTÖ Aseta matalat, syvät, ja jälkiruokalautaset huolellisesti pystyasentoon. Kattilat, uuniastiat ja niiden kannet tulee asettaa alassuin. Kun asetat syviä lautasia ja jälkiruokakuppeja, varmistu, että niiden väliin jää tilaa. Asetteluesimerkki: Astioiden asetus ½-täyttöä varten Käyttöohjeet RUOKAILUVÄLINEKORI Ruokailuvälineet tulee asettaa koreihin siten, että terien kahvat ovat alaspäin. Aseta ne varovasti, etteivät terävät veitset vahingoita sinua. Älä laita ruokailuvälinekoriin liian pitkiä aterimia, jotka estävät suihkuvarren esteettömän liikkumisen. Kauhat, puulastat, -lusikat ja keittiöveitset tulee asettaa yläkoriin pitkittäin. Varmistu, etteivät ne työnny ulos korista. Korien päälle on syytä asettaa kuvanmukainen kansi, jotta eri kokoiset ruokailuvälineet puhdistuvat paremmin. Astianpesukoneessa on kaksi ruokailuvälinekoria, joista toinen voidaan poistaa alakorin tilan lisäämiseksi, kun pestäviä ruokailuvälineitä on vähän tai käytössä on puolitäyttöohjelma (jos mallissa on tämä toiminto). Korit on varustettu ainutlaatuisilla toisistaan riippumattomilla, käännettävillä liukutelineillä, joita yhdistelemällä käytettävää tilaa voidaan käyttää mahdollisimman tehokkaasti. Suljettu vaakateline Avattu vaakateline Pystytelineet Telineiden ulosveto Käyttöohjeet YLÄKORI Yläkoriin suositellaan asetettavaksi pieniä ja keskikokoisia astioita, kuten esim. laseja, kahvi- ja teekuppeja, pieniä lautasia, matalia kulhoja ja kevyitä astioita kuten kuumuutta kestäviä muoviastioita. Jos yläkori on ala-asennossa, siihen voi laittaa myös tarjoiluastioita, jos ne ovat vain vähän likaisia. Jotta yläkorin tila käytetään mahdollisimman hyvin hyväksi, se on varustettu kahdella muoviritilällä, jotka voidaan nostaa korkeiden lasien, esim. pikarien asettamiseksi. YLÄKORIN TÄYTTÖ Aseta lautaset eteenpäin käännettyinä. Sijoita kupit ja kulhot avoin puoli alaspäin. Korin vasemmalle reunalle kupit ja lasit voi asettaa kahteen tasoon, korin keskelle voidaan asettaa lautaset ja jälkiruokakipot lautaspidikkeiden väliin pystysuoraan asentoon. Asetteluesimerkki: Astioiden asetus ½-täyttöä varten Käyttöohjeet YLÄKORIN KORKEUSSÄÄTÖ Yläkori voidaan säätää kahteen eri korkeuteen, riippuen käyttötarkoituksesta ja alakorissa olevien astioiden korkeudesta. Toimi seuraavasti: Vedä oikeanpuoleinen kisko ulos; Poista kiskonsuljin, irrota ensin kuten kuvassa on esitetty; Työnnä kiskoa, jotta saat pyörät esiin; Aseta ylemmät tai alemmat pyörät kiskoon, käyttötarkoituksesta; Palauta kiskonsuljin alkuperäiseen asentoon, irrota. riippuen Käyttöohjeet 5. Puhdistus ja huolto Irrota pistoke tai katkaise sähkö moninapaisella katkaisimella ennen laitteen huoltoa Yleiset varoitukset ja suositukset Älä käytä hankaavia tai syövyttäviä puhdistusaineita. Pyyhi astianpesukoneen ulkopuoli ja luukun sisäpuoli säännöllisesti pehmeällä, joko veteen tai mietoon pesuliuokseen kastetulla pyyhkeellä. Oven sisusta on syytä puhdistaa määräajoin (kerran tai kaksi vuodessa) kostealla pyyhkeellä. VEDENOTTOSUODATTIMEN PUHDISTUS Vedentulohanan aukossa sijaitseva vedenottosuodatin A on puhdistettava ajottain. Suljettuasi vedentulohanan kierrä tulovesiletkun pää auki, poista suodatin A ja puhdista se varovasti juoksevan veden alla. Kokoa suodatin A uudestaan istukkaansa ja kierrä vedenottoletku huolellisesti takaisin paikoilleen. SUIHKUVARSIEN PUHDISTUS Irrota suihkuvarret ja puhdista niiden suuttimet aika ajoin, etteivät ne tukkeudu. Pese suihkuvarret juoksevan veden alla ja aseta ne takaisin paikalleen. Tarkista että suihkuvarret pyörivät vapaasti. Irrota ylempi suihkuvarsi avaamalla lukitusrengas R. Alempi apusuihkuvarsi vedetään ulos ottamalla kiinni pidemmästä varresta ja nostamalla apuvartta ylöspäin. Pese varret juoksevan veden alla ja aseta ne huolellisesti takaisin paikalleen. Varmista asennuksen jälkeen, että varret pyörivät esteettömästi. Ellei näin tapahdu, tarkista oletko asentanut ne oikein. APU Käyttöohjeet SUODATTIMIEN PUHDISTUS Irrotaessasi keskussuodatinta C; ota kiinni korvakkeista, käännä sitä vastapäivään ja nosta se ylös. Työnnä keskussuodatinta D alapuolelta poistaaksesi mikrosuodattimen. Irrota muovisuodattimen osat toisistaan. Irrota keskiosa nostamalla sitä ylöspäin. YLEISIÄ VAROITUKSIA JA SUOSITUKSIA LAITTEEN OIKEAAN YLLÄPITOON: Suodattimet tulee puhdistaa juoksevan veden alla käyttämällä karkeaa harjaa. On tärkeää puhdistaa suodattimet läpikotaisin ylläolevien ohjeiden mukaisesti: astianpesukone ei toimi mikäli suodattimet ovat tukossa. Aseta suodattimet huolellisesti paikalleen, jotta kiertovesipumppu ei rikkoontuisi. JOS ASTIANPESUKONE ON PITKÄÄN KÄYTTÄMÄTTÄ: Suorita kaksi peräkkäistä esipesujaksoa.

7 Powered by TCPDF ( Irrota pesukone verkkovirrasta. Jätä luukku raolleen, ettei sisustaan muodostu epämiellyttävää hajua. Täytä huuhteluainesäiliö. Sulje tulovesihana. Käyttöohjeet KUN OTAT PESUKONEEN TAAS KÄYTTÖÖN: Avaa vesihana ja anna veden virrata muutama varmistuaaksesi, että verkostovesi on puhdasta. Kytke pesukoneen sähköjohto verkkovirtaan. Kiinnitä tulovesiletku ja avaa hana. minuutti JOS LAITE EI TOIMI Joissain tapauksissa voit korjata pieniä vikoja allaolevien ohjeiden mukaisesti: Jos ohjelma ei kännisty, tarkista: että laite on kytketty verkkovirtaan; että ei ole sähkökatkosta; että vesihana on auki; että astianpesukoneen luukku on kiinni. Jos laitteen sisälle jää vettä, tarkista: että poistovesiletku ei ole mutkalla; että poistovesiletku ei ole tukossa; että pesusuodattimet eivät ole tukossa. Jos astiat eivät ole puhtaat pesun jälkeen, tarkista: että pesuainetta oli annosteltu oikea määrä; vedenpehmennyksen säiliössä on pehmennyssuolaa; astiat on aseteltu koneeseen oikein; valittu ohjelma on sopiva astiatyypeille ja niiden likaisuusasteelle; kaikki suodattimet ovat puhtaita ja oikeilla paikoillaan; suihkuvarsien suuttimet eivät ole tukossa; mikään esine ei estä suihkuvarsien pyörimistä. Käyttöohjeet Jos astiat jäävät märiksi tai ne eivät ole kirkkaita, tarkista: että säiliössä on huuhteluainetta; että huuhteluaineen annostus on oikea; että pesuaine on kunnollista eikä ole menettänyt tehoaan (esim. pakkaus on ollut auki, jne). Jos astioissa on raitoja, tahroja, jne, tarkista: että huuhteluainesäätö ei ole liian suuri. Jos laitteen sisällä on ruostetahroja: koneen sisäpuoli on tehty teräksestä ja siksi mahdollinen ruoste johtuu ulkoisista tekijöistä (ruosteen murusia vesiputkista, kattiloista, ruokailuvälineistä yms.). Myynnissä on tuotteita, jotka on varta vasten suunniteltu tällaisten jälkien poistoon; tarkista, että käytetty pesuainemäärä on asianmukainen.. Jotkut pesuaineet voivat aiheuttaa enemmän korroosiota kuin toiset. laukeaa veden vuotaessa. Ota yhteys valtuutettuun huoltokeskukseen. Suojataso Astianpesukoneessa oleva ylivuotosuoja on lauennut. Keskeytä käynnissä oleva ohjelma ja sammuta astianpesukone. Käynnistä ja ohjelmoi astianpesukone uudelleen ja käynnistä pesujakso. Jos ongelma ei korjaannu, ota yhteys valtuutettuun huoltokeskukseen. Veden lämmityshäiriö Astianpesukone ei lämmitä vettä tai lämmittää sen virheellisesti. Suorita pesuohjelma uudelleen. Jos ongelma ei korjaannu, ota yhteys valtuutettuun huoltokeskukseen. Veden lämpötilan mittaushäiriö Keskeytä käynnissä oleva ohjelma ja sammuta astianpesukone. Käynnistä ja ohjelmoi astianpesukone uudelleen ja käynnistä pesujakso. Jos ongelma ei korjaannu, ota yhteys valtuutettuun huoltokeskukseen. Vedenoton häiriö Astianpesukone ei ota vettä tai ottaa sitä virheellisesti. Tarkista, että vesiliitännät ovat asianmukaiset, että vesihana on auki ja ettei suodatin ole tukossa. Jos ongelma ei korjaannu, ota yhteys valtuutettuun huoltokeskukseen. Vedenpoiston häiriö Astianpesukone ei poista vettä tai poistaa sen virheellisesti. Tarkista, ettei poistoletku ole taittunut tai litistynyt ja etteivät lappo tai suodattimet ole tukossa. Jos ongelma ei korjaannu, ota yhteys valtuutettuun huoltokeskukseen. Siipipyörämittarin häiriö (jos asennettu) Otetun veden määrää ei mitata asianmukaisesti. Keskeytä käynnissä oleva ohjelma ja sammuta astianpesukone. Käynnistä ja ohjelmoi astianpesukone uudelleen ja käynnistä pesujakso. Jos ongelma ei korjaannu, ota yhteys valtuutettuun huoltokeskukseen. E1 E2 E3 E4 E5 E6 E7 Käyttöohjeet VIKA E8 KUVAUS Vuorosuihkutusjärjestelmän häiriö Keskeytä käynnissä oleva ohjelma ja sammuta astianpesukone. Käynnistä ja ohjelmoi astianpesukone uudelleen ja käynnistä pesujakso. Jos ongelma ei korjaannu, ota yhteys valtuutettuun huoltokeskukseen. Vedenottojärjestelmän häiriö Ota yhteys valtuutettuun huoltokeskukseen. E9 Valo pois Valo päällä Valo vilkkuu Hälytystilanteessa kone keskeyttää käynnissä olevan ohjelman ja ilmoittaa toimintahäiriöstä. Hälytykset E1, E2, E3, E4, E8, E9 pysäyttävät käynnissä olevan ohjelman välittömästi. Hälytykset E5, E6 keskeyttävät käynnissä olevan ohjelman. Kun ongelma on korjattu, ohjelma jatkuu. Hälytys E7 näytetään jakson lopussa. Ohjelma jatkuu loppuun asti, sillä hälytys ei vaikuta asianpesukoneen toimintaan. "Nollaa" hälytys seuraavasti: Avaa ja sulje luukku tai sammuta ja käynnistä kone uudelleen. Tässä vaiheessa astianpesukone voidaan ohjelmoida uudelleen. Jos häiriö ei korjaannu, ota yhteys valtuutettuun huoltokeskukseen. TEKNISET TIEDOT Leveys Syvyys mitattuna ohjauspaneelin ulomman kulman tasosta Korkeus Täyttömäärä Tulovesiverkon painealue Sähköliitäntä mm 570 mm mm 12 kansainvälistä yksikköastiastoa min. 0,05 - max. 0,9 MPa (min. 0.5 max. 9 bar) Katso tyyppikilpi.
