1 DCN-multimediajärjestelmä Konferenssijärjestelmä fi Laitteiston asennusopas

2

3 DCN-multimediajärjestelmä Sisällysluettelo fi 3 Sisällysluettelo 1 Turvallisuus 4 2 Tietoja tästä käyttöoppaasta Kohdeyleisö Varoitukset ja huomautukset Tekijänoikeus ja vastuuvapautuslauseke Versiohistoria 6 3 Järjestelmän asennuksen yleiskuvaus Järjestelmän tyypillinen kokoonpano Järjestelmän laajennus 9 4 Järjestelmän asennus ja suunnittelu Järjestelmän toiminnot Laitteistovaatimukset Virtalähteen kapasiteetin laskentasuunnitelma DCNM APS- ja DCNM PS-ratkaisun laskenta PoE-ratkaisun laskenta 17 5 Asennusmateriaalit ja -työkalut DCNM-CBxx-järjestelmäverkkokaapeli Järjestelmäkaapeliliittimet DCNM-CBCON-I, asennuskaapeliliittimet DCNM-CBCON-N-verkkokaapeliliittimet Järjestelmäverkkokaapelin työkalusarja DCNM-CBTK Järjestelmän asennuskaapeli DCNM-CB Keskuslaitteiden mekaaninen asennus DCNM APS- ja DCNM PS-kytkimet 23 7 Osallistujien laitteiden mekaaninen asennus DCNM-MMD-multimedialaite DCN-multimediamikrofonit Heijastussuoja DCNM-MMDSP Nimikorttipidike DCNM-NCH 31 8 Asennustesti 32 Bosch Security Systems B.V. Laitteiston asennusopas V1.2

4 4 fi Turvallisuus DCN-multimediajärjestelmä 1 Turvallisuus Lue aina ennen tuotteiden asentamista tai käyttämistä tärkeät turvallisuusohjeet, jotka ovat saatavilla erillisenä monikielisenä asiakirjana: Tärkeät turvallisuusohjeet (Safety_ML). Turvaohjeet toimitetaan kaikkien verkkovirtaan kytkettävien laitteiden mukana. Turvallista käyttöä koskevat huomautukset Osa DCN multimedia -tuotteista on tarkoitettu kytkettäviksi julkiseen sähköverkkoon. Sähköiskut voidaan välttää suorittamalla toimenpiteet silloin, kun järjestelmä ei ole kytketty verkkovirtaan. Toimet laitteiden virran ollessa kytkettynä ovat sallittuja vain, jos laitteiden virtaa ei saada katkaistua. Toimenpiteet saa suorittaa vain valtuutettu huoltohenkilöstö. Vanhat sähkö- ja elektroniset laitteet Sähkö- ja elektroniset laitteet, joita ei voi enää korjata, täytyy kerätä erikseen ja lähettää asianmukaiseen kierrätyslaitokseen WEEE-direktiivin (European Waste Electrical and Electronic Equipment) mukaisesti. Järjestä vanhojen sähkö- tai elektronisten laitteiden kierrätys paikallisten palautus- ja keräysjärjestelmien mukaisesti V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

5 DCN-multimediajärjestelmä Tietoja tästä käyttöoppaasta fi 5 2 Tietoja tästä käyttöoppaasta Tässä oppaassa on DCN-multimediakonferenssijärjestelmän asennuksessa tarvittavat tiedot. Tämä asennusopas on saatavana digitaalisena asiakirjana Adobe PDF -muodossa. Lisätietoja on tuotetta koskevissa tiedoissa osoitteessa Kohdeyleisö Tämä laitteiston asennusopas on tarkoitettu DCN-multimediakonferenssijärjestelmän asentajille. 2.2 Varoitukset ja huomautukset Tässä käyttöoppaassa käytetään neljää eri varoitustyyppiä. Mikäli varoituksia ja huomautuksia ei noudateta, vaarana on, että mainittu riski toteutuu. Varoitukset vähiten vakavasta vakavimpaan: Huomautus! Sisältää lisätietoja. Huomautuksen noudattamatta jättäminen ei yleensä aiheuta laitteen vahingoittumista tai henkilövahinkoja.!! Varoitus! Laitteisto tai omaisuus voi vaurioitua tai henkilöille saattaa aiheutua lieviä vammoja, jos varoitusta ei huomioida. Varoitus! Laitteisto tai omaisuus voi vaurioitua vakavasti tai henkilöille saattaa aiheutua vakavia vammoja, jos vakavaa varoitusta ei huomioida. Vaara! Vaarailmoituksen huomiotta jättäminen voi aiheuttaa vakavia vammoja tai kuolemanvaaran. 2.3 Tekijänoikeus ja vastuuvapautuslauseke Kaikki oikeudet pidätetään. Mitään tämän ohjeen osaa ei saa kopioida tai lähettää missään muodossa millään välineellä elektronisesti, mekaanisesti, valokopioimalla, nauhoittamalla tai millään muulla tavalla ilman julkaisijan etukäteen antamaa kirjallista lupaa. Jos haluat lisätietoja oppaan tai otteiden uudelleenjulkaisusta, ota yhteys Bosch Security Systems B.V.:hen. Oppaan sisältö ja kuvat voivat muuttua ilman ennakkoilmoitusta. Bosch Security Systems B.V. Laitteiston asennusopas V1.2

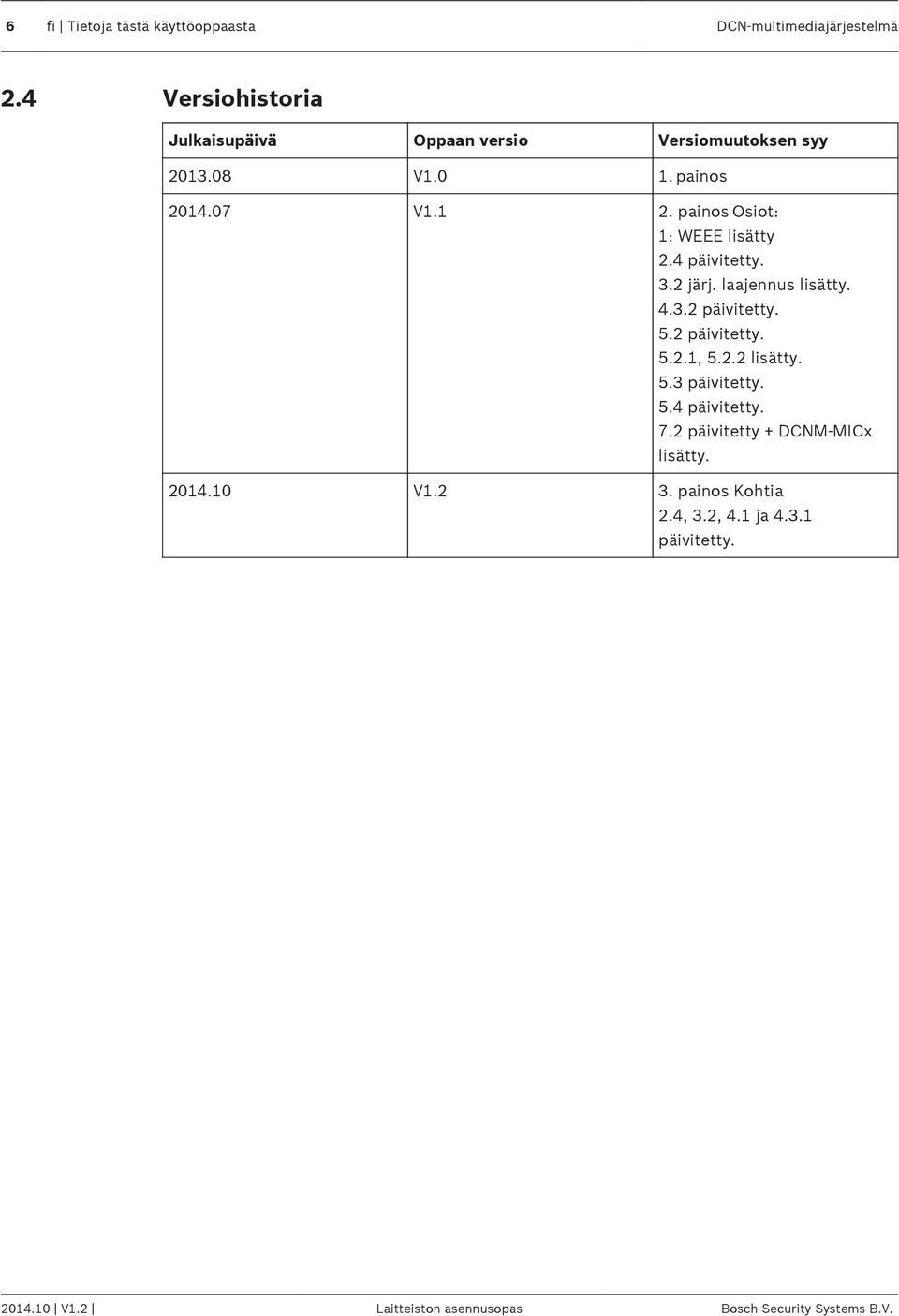

6 6 fi Tietoja tästä käyttöoppaasta DCN-multimediajärjestelmä 2.4 Versiohistoria Julkaisupäivä Oppaan versio Versiomuutoksen syy V painos V painos Osiot: 1: WEEE lisätty 2.4 päivitetty. 3.2 järj. laajennus lisätty päivitetty. 5.2 päivitetty , lisätty. 5.3 päivitetty. 5.4 päivitetty. 7.2 päivitetty + DCNM MICx lisätty V painos Kohtia 2.4, 3.2, 4.1 ja päivitetty V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

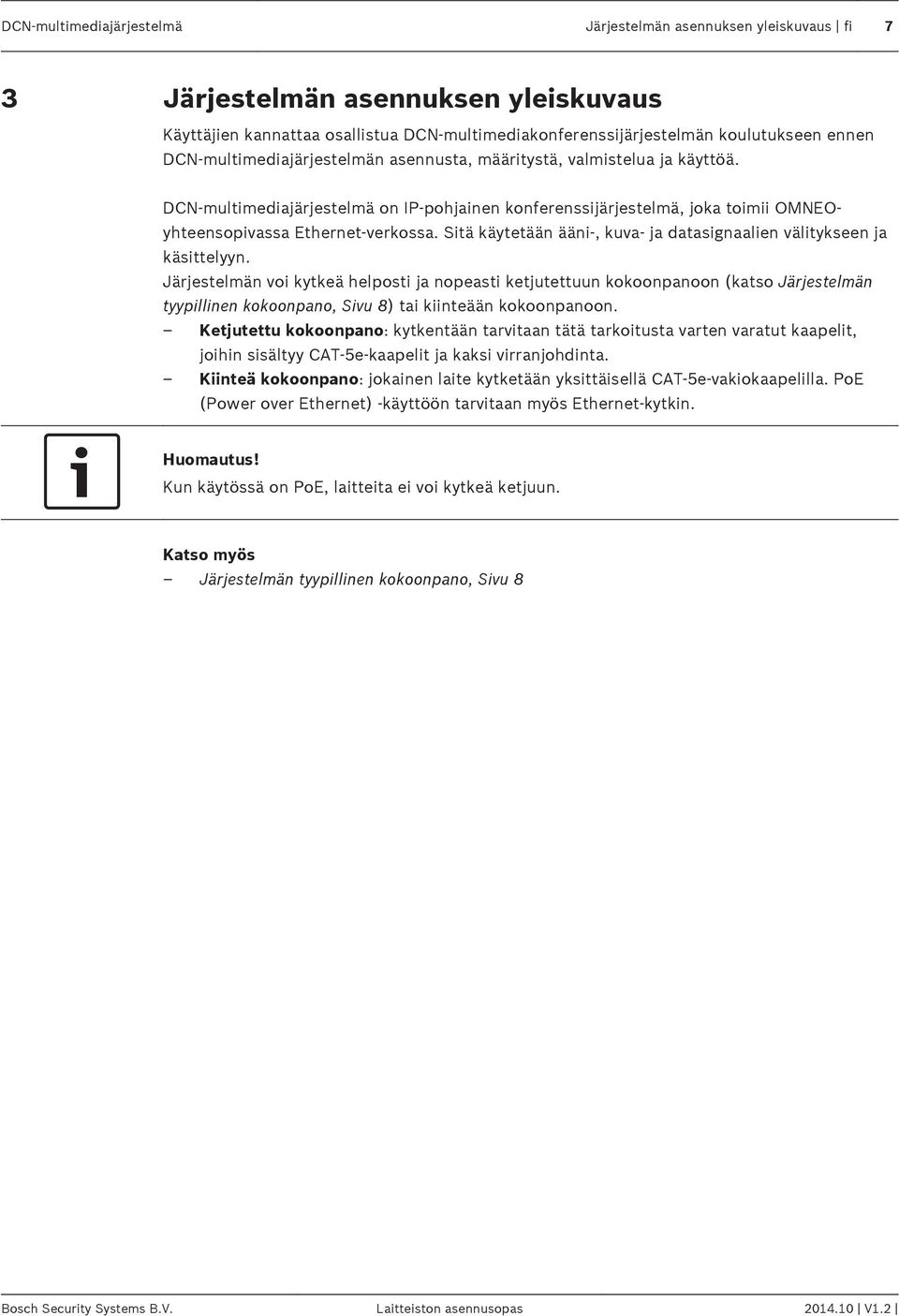

7 DCN-multimediajärjestelmä Järjestelmän asennuksen yleiskuvaus fi 7 3 Järjestelmän asennuksen yleiskuvaus Käyttäjien kannattaa osallistua DCN-multimediakonferenssijärjestelmän koulutukseen ennen DCN-multimediajärjestelmän asennusta, määritystä, valmistelua ja käyttöä. DCN-multimediajärjestelmä on IP-pohjainen konferenssijärjestelmä, joka toimii OMNEOyhteensopivassa Ethernet-verkossa. Sitä käytetään ääni-, kuva- ja datasignaalien välitykseen ja käsittelyyn. Järjestelmän voi kytkeä helposti ja nopeasti ketjutettuun kokoonpanoon (katso Järjestelmän tyypillinen kokoonpano, Sivu 8) tai kiinteään kokoonpanoon. Ketjutettu kokoonpano: kytkentään tarvitaan tätä tarkoitusta varten varatut kaapelit, joihin sisältyy CAT 5e-kaapelit ja kaksi virranjohdinta. Kiinteä kokoonpano: jokainen laite kytketään yksittäisellä CAT 5e-vakiokaapelilla. PoE (Power over Ethernet) -käyttöön tarvitaan myös Ethernet-kytkin. Huomautus! Kun käytössä on PoE, laitteita ei voi kytkeä ketjuun. Katso myös Järjestelmän tyypillinen kokoonpano, Sivu 8 Bosch Security Systems B.V. Laitteiston asennusopas V1.2

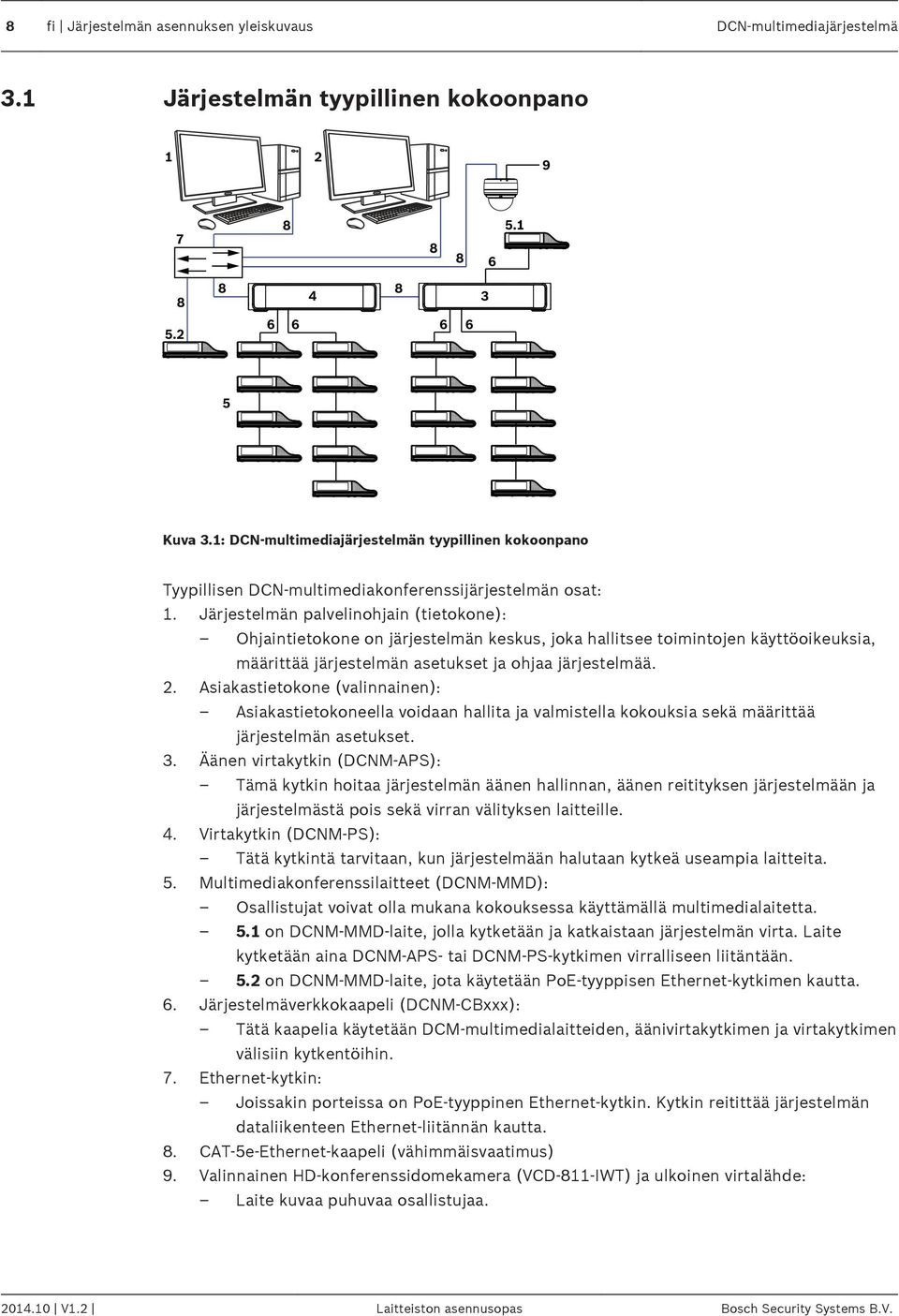

8 8 fi Järjestelmän asennuksen yleiskuvaus DCN-multimediajärjestelmä 3.1 Järjestelmän tyypillinen kokoonpano Kuva 3.1: DCN-multimediajärjestelmän tyypillinen kokoonpano Tyypillisen DCN-multimediakonferenssijärjestelmän osat: 1. Järjestelmän palvelinohjain (tietokone): Ohjaintietokone on järjestelmän keskus, joka hallitsee toimintojen käyttöoikeuksia, määrittää järjestelmän asetukset ja ohjaa järjestelmää. 2. Asiakastietokone (valinnainen): Asiakastietokoneella voidaan hallita ja valmistella kokouksia sekä määrittää järjestelmän asetukset. 3. Äänen virtakytkin (DCNM APS): Tämä kytkin hoitaa järjestelmän äänen hallinnan, äänen reitityksen järjestelmään ja järjestelmästä pois sekä virran välityksen laitteille. 4. Virtakytkin (DCNM PS): Tätä kytkintä tarvitaan, kun järjestelmään halutaan kytkeä useampia laitteita. 5. Multimediakonferenssilaitteet (DCNM MMD): Osallistujat voivat olla mukana kokouksessa käyttämällä multimedialaitetta. 5.1 on DCNM MMD-laite, jolla kytketään ja katkaistaan järjestelmän virta. Laite kytketään aina DCNM APS- tai DCNM PS-kytkimen virralliseen liitäntään. 5.2 on DCNM MMD-laite, jota käytetään PoE-tyyppisen Ethernet-kytkimen kautta. 6. Järjestelmäverkkokaapeli (DCNM CBxxx): Tätä kaapelia käytetään DCM-multimedialaitteiden, äänivirtakytkimen ja virtakytkimen välisiin kytkentöihin. 7. Ethernet-kytkin: Joissakin porteissa on PoE-tyyppinen Ethernet-kytkin. Kytkin reitittää järjestelmän dataliikenteen Ethernet-liitännän kautta. 8. CAT 5e-Ethernet-kaapeli (vähimmäisvaatimus) 9. Valinnainen HD-konferenssidomekamera (VCD 811-IWT) ja ulkoinen virtalähde: Laite kuvaa puhuvaa osallistujaa V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

9 DCN-multimediajärjestelmä Järjestelmän asennuksen yleiskuvaus fi Järjestelmän laajennus DCN-multimedialaitteen edellytykset: 1 verkko. Katso kohta Järjestelmän tyypillinen kokoonpano, Sivu DCN-multimedialaitteen edellytykset: 1 verkko sekä 1 ARNI-S-verkkoliitäntä suorituskyvyn parantamiseen DCN-multimedialaitetta edellyttävät useita aliverkkoja, joista kussakin on enintään 200 laitetta: Ensimmäinen aliverkko edellyttää palvelintietokonetta, DCN APS-äänivirtakytkintä ja ARNI E-verkkoliitäntää. Kaikissa muissa aliverkoissa on oltava DCN PS-virtakytkin ja ARNI S-liitäntä kussakin. ARNI (Audio Routed Network Interface, äänireititetty verkkoliitäntä) -liitäntää käytetään yhdessä aliverkossa olevien multimedialaitteiden lukumäärän kasvattamiseen ja useiden DCNmultimediajärjestelmien aliverkkojen liittämiseen. Jos aliverkkoja tarvitaan enemmän kuin yksi, on käytettävä kahdenlaisia ARNI-liitäntöjä (ARNI E ja ARNI S). ARNI S (ARNI Standard, vakiomuotoinen ARNI): ARNI S-liitäntää tarvitaan, kun järjestelmään halutaan liittää enemmän kuin 100 DCN-multimedialaitetta. ARNI S-liitäntä tukee enintään 200:aa DCN-multimedialaitetta yhdessä aliverkossa. ARNI S toimii myös kyseisen aliverkon DHCP-palvelimena. ARNI E (ARNI Enterprise, yrityskäyttöön tarkoitettu ARNI): ARNI E-liitäntää tarvitaan, kun järjestelmään halutaan liittää enemmän kuin 200 DCN-multimedialaitetta. ARNI E tukee enintään 200:aa DCN-multimedialaitetta yhdessä aliverkossa. ARNI E toimii myös kyseisen aliverkon DHCP-palvelimena. ARNI E-liitännällä voidaan yhdistää enintään 40 aliverkkoa, joissa kussakin on ARNI S. Huomautus! Vikasietoista ARNI-liitäntää ei tueta DCN-multimediajärjestelmässä. Huomautus! Yksityiskohtaisempi kuvaus ARNI-liitännöistä on luettavissa ARNI-käyttöoppaassa osoitteessa > DCN-multimediatuotteisiin liittyvät tiedot. DCN-multimedia-aliverkon ja ARNIn edellytykset ARNI-liitäntää käytetään järjestelmissä, joihin on tarpeen liittää enemmän kuin sata (100) DCN-multimedialaitetta. Kun käytössä on useita aliverkkoja, ARNI-E-liitäntää käytetään siinä aliverkossa, jossa DCNmultimediapalvelintietokone on. Muissa aliverkoissa käytetään ARNI S-liitäntää. Bosch Security Systems B.V. Laitteiston asennusopas V1.2

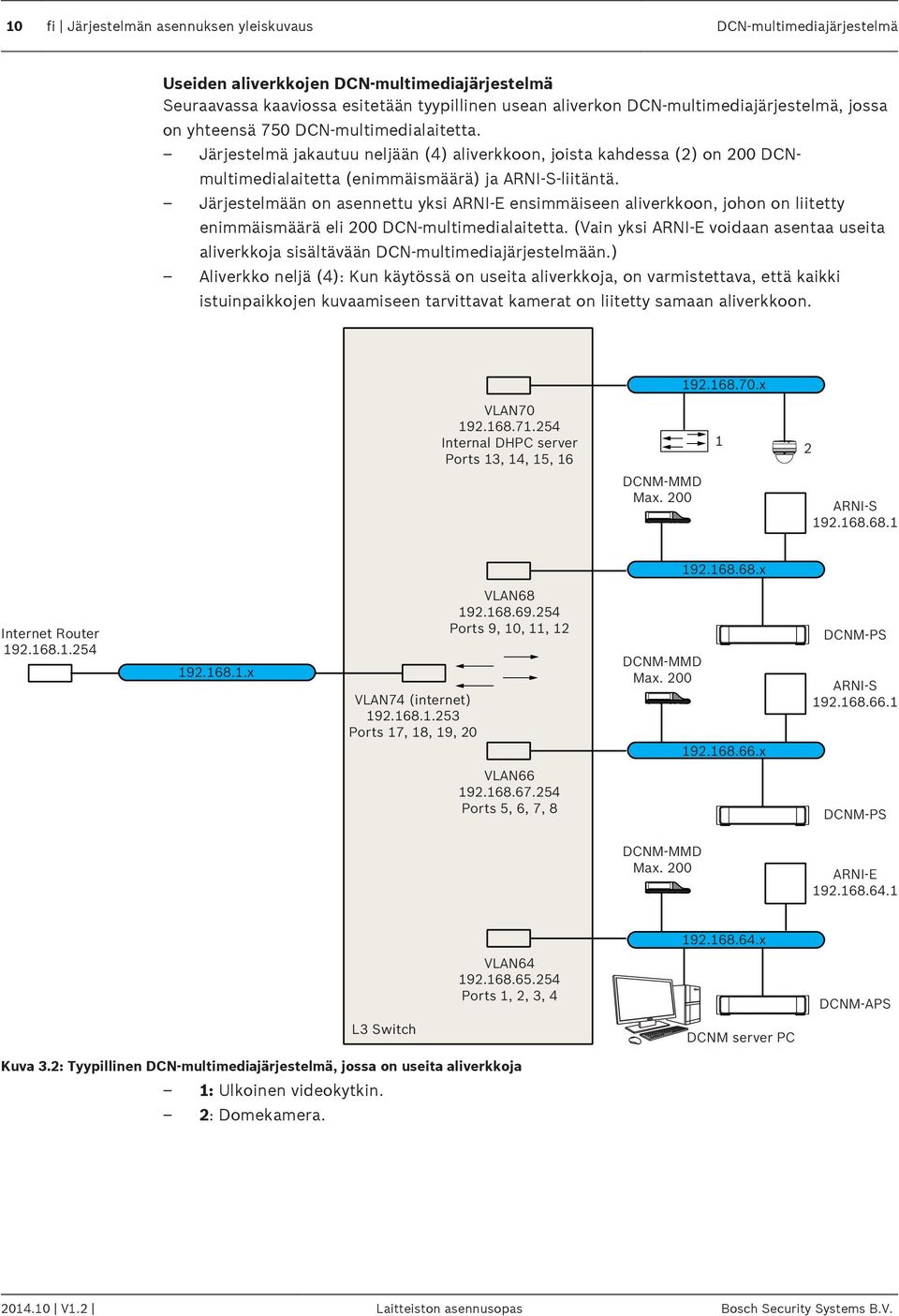

10 10 fi Järjestelmän asennuksen yleiskuvaus DCN-multimediajärjestelmä Useiden aliverkkojen DCN-multimediajärjestelmä Seuraavassa kaaviossa esitetään tyypillinen usean aliverkon DCN-multimediajärjestelmä, jossa on yhteensä 750 DCN-multimedialaitetta. Järjestelmä jakautuu neljään (4) aliverkkoon, joista kahdessa (2) on 200 DCNmultimedialaitetta (enimmäismäärä) ja ARNI S-liitäntä. Järjestelmään on asennettu yksi ARNI E ensimmäiseen aliverkkoon, johon on liitetty enimmäismäärä eli 200 DCN-multimedialaitetta. (Vain yksi ARNI E voidaan asentaa useita aliverkkoja sisältävään DCN-multimediajärjestelmään.) Aliverkko neljä (4): Kun käytössä on useita aliverkkoja, on varmistettava, että kaikki istuinpaikkojen kuvaamiseen tarvittavat kamerat on liitetty samaan aliverkkoon x VLAN Internal DHPC server Ports 13, 14, 15, DCNM-MMD Max. 200 ARNI-S x Internet Router x VLAN74 (internet) Ports 17, 18, 19, 20 VLAN Ports 9, 10, 11, 12 DCNM-MMD Max x DCNM-PS ARNI-S VLAN Ports 5, 6, 7, 8 DCNM-PS DCNM-MMD Max. 200 ARNI-E x VLAN Ports 1, 2, 3, 4 DCNM-APS L3 Switch DCNM server PC Kuva 3.2: Tyypillinen DCN-multimediajärjestelmä, jossa on useita aliverkkoja 1: Ulkoinen videokytkin. 2: Domekamera V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

11 DCN-multimediajärjestelmä Järjestelmän asennus ja suunnittelu fi 11 4 Järjestelmän asennus ja suunnittelu Ennen järjestelmälaitteiden asennusta ja kaapelien kytkemistä on laadittava järjestelmäsuunnitelma. Tutustu tuotteeseen ja järjestelmän ominaisuuksiin. Tee kaapeliliitäntäsuunnitelma (kytkentäsuunnitelma): Laske järjestelmäverkkokaapelin pituus. Laske järjestelmän virrankulutus. Laske järjestelmän tarvittava tehokapasiteetti. Huomautus! DCN-multimediajärjestelmä käyttää RSTP-protokollaa. Jos DCN-multimediajärjestelmä on kytkettävä paikalliseen käytössä olevaan verkkoon, keskustele paikallisen IT-osaston kanssa ennen asennussuunnitelman laatimista. Huomautus! Varmista, että kaapelien pituudet ja virrankulutus eivät ylitä teknisissä tiedoissa mainittuja arvoja. Muutoin DCN-multimediatuotteissa ja -järjestelmässä voi esiintyä toimintahäiriöitä milloin tahansa. 4.1 Järjestelmän toiminnot DCN-multimediatuotteen ja -järjestelmän toiminnot perustuvat järjestelmäverkkokaapelien pituuteen kytkettyjen laitteiden määrään järjestelmän virtalähteen kapasiteettiin. Kaapelin pituus Järjestelmäverkkokaapelit (DCNM CBxx) pituus (2, 5, 10 tai 25 m) vaikuttaa suoraan virtalähteen käytettävissä olevaan kapasiteettiin. Mitä pidempi järjestelmäverkkokaapeli on, sitä vähemmän virtalähteen tehoa on käytettävissä kytkettyjen laitteiden käyttöön. Siksi järjestelmäverkkokaapelien pituudet on määritettävä huolella. Huomautus! Mukautettujen verkkokaapelien pituudet eivät saa ylittää Gb Ethernet -standardissa määritettyä 100 metrin enimmäispituutta (IEEE 802.3ab). DCN-multimediajärjestelmän verkkokaapelin enimmäispituus on 100 metriä. Pidä verkon hierarkia mahdollisimman vähäisenä eli pyri varmistamaan, että tasoja on mahdollisimman vähän. Suosituksena on, että tasoja olisi korkeintaan seitsemän. Esimerkki: 1 = juurikytkin, 2 = kytkin. Bosch Security Systems B.V. Laitteiston asennusopas V1.2

12 12 fi Järjestelmän asennus ja suunnittelu DCN-multimediajärjestelmä Kuva 4.1: Esimerkki: kytkintasot Virtalähteen kapasiteetti Tarvittava virtalähteen kapasiteetti määräytyy järjestelmäverkkokaapelin kokonaispituuden ja kytkettyjen laitteiden perusteella. DCN-multimediakonferenssijärjestelmän virtalähteet: äänivirtakytkin (DCNM APS) ja virtakytkin (DCNM PS), tai yleisesti myynnissä olevat PoE-tyyppiset Ethernet-kytkimet. Laskentatyökalu Laskentatyökalun avulla voidaan laskea järjestelmässä tarvittava virtalähteen kokonaiskapasiteetti. Tämä helpottaa DCN-multimediakonferenssijärjestelmän suunnittelua. Työkalu laskee virtalähteen tarvittavan kapasiteetin laitteiden virrankulutuksen ja järjestelmäverkkokaapelien pituuksien perusteella. Laskentatyökalu on DCNM APS-kytkimen mukana toimitetulla DVD-levyllä sekä ladattavissa Bosch-sivustosta osoitteesta V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

13 DCN-multimediajärjestelmä Järjestelmän asennus ja suunnittelu fi Laitteistovaatimukset Kytkimet Kytkimiä koskevat vähimmäisvaatimukset: 1 Gt tai tehokkaampi, laitteistonvaihtotoiminto. Palvelun laatu erillisillä palveluilla, vähintään neljä lähtöjonoa ja tehokas pakettiajastus prioriteetin mukaan. (Valinnainen) IGMPv3- tai IGMPv2-tutkinta. IGMP-tutkintaa voi käyttää kaistanleveyden käytön optimoimiseen. Tästä on hyötyä järjestelmissä, joissa on yli 10 monilähetyskanavaa, mutta sen käyttö ei ole aivan välttämätöntä. Riittävä suorituskyky suuren IGMP-kyselyvastausten määrän käsittelyyn sen mukaan, kuinka monta laitetta kytkimeen on liitetty (suoraan tai välillisesti). IGMP-laitteistotukea suositellaan. (Valinnainen) (Nopean) virityspuun tuki siltä varalta, että käytössä on vikasietoisia verkkoja. (Valinnainen) SNMPv3-tuki kytkimen valvontakäyttöön. Reitittimet Reitittimiä koskevat vähimmäisvaatimukset: 1 Gt:n tai tehokkaammat Ethernet-portit PIM DM-protokollan tai kaksisuuntaisen PIM-protokollan tuki Reititysviiveen minimointi laitteiston IP-reitityksen avulla (esim. 3. tason kytkentä) Pakettien lähetysnopeus > pakettia sekunnissa / portti (esim. 8 Mp/s 8 porttisessa reitittimessä) Nopea (non-blocking) taustaväylä kullekin kytkentäportille eli 2 Gt/portti (esim. 16 Gb/s 8 porttisessa reitittimessä) MAC-osoitetaulukko, jossa on vähintään osoitetta jokaista suoraan kytkettyä aliverkkoa kohden. Bosch Security Systems B.V. Laitteiston asennusopas V1.2

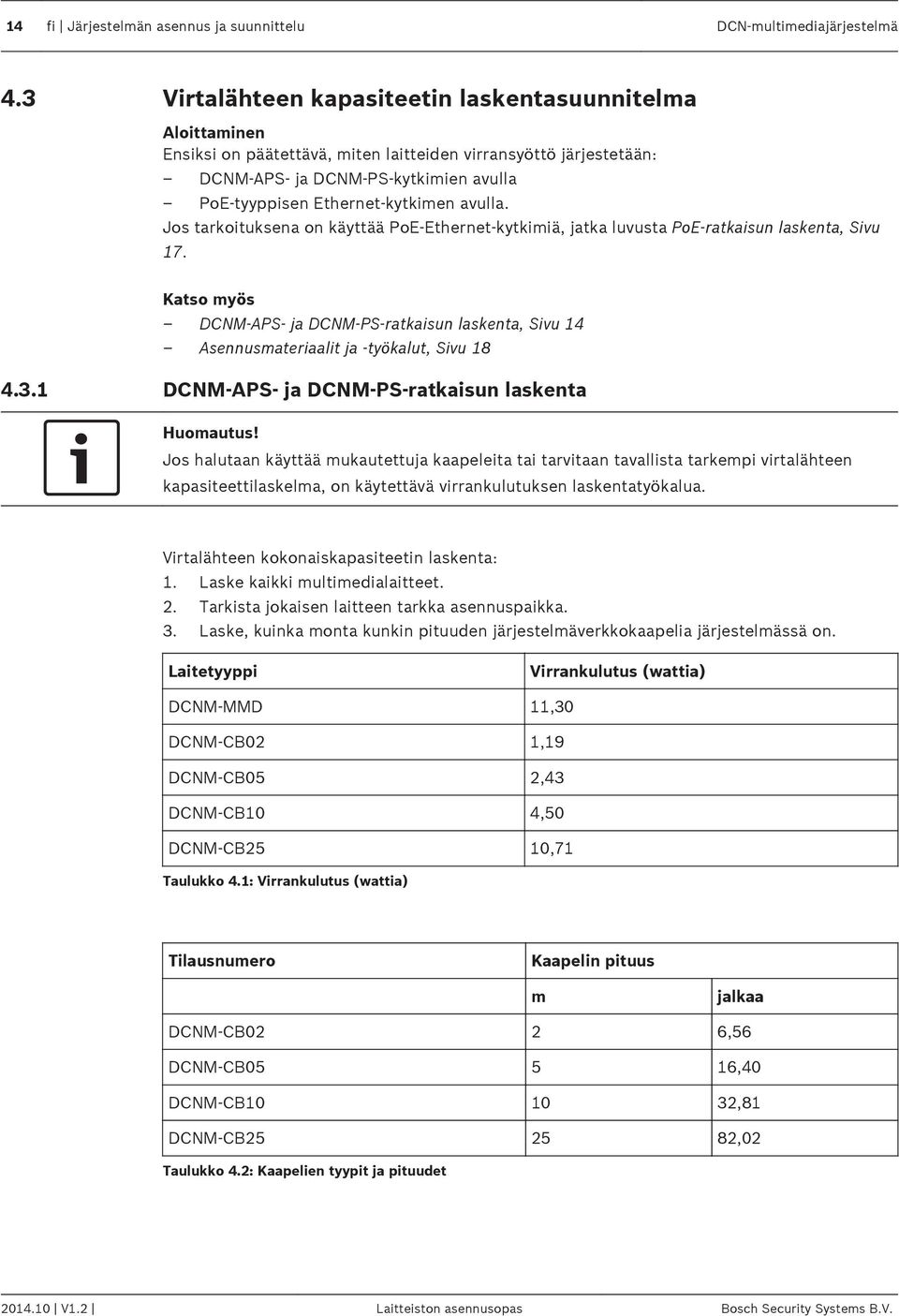

14 14 fi Järjestelmän asennus ja suunnittelu DCN-multimediajärjestelmä 4.3 Virtalähteen kapasiteetin laskentasuunnitelma Aloittaminen Ensiksi on päätettävä, miten laitteiden virransyöttö järjestetään: DCNM APS- ja DCNM PS-kytkimien avulla PoE-tyyppisen Ethernet-kytkimen avulla. Jos tarkoituksena on käyttää PoE-Ethernet-kytkimiä, jatka luvusta PoE-ratkaisun laskenta, Sivu 17. Katso myös DCNM APS- ja DCNM PS-ratkaisun laskenta, Sivu 14 Asennusmateriaalit ja -työkalut, Sivu DCNM APS- ja DCNM PS-ratkaisun laskenta Huomautus! Jos halutaan käyttää mukautettuja kaapeleita tai tarvitaan tavallista tarkempi virtalähteen kapasiteettilaskelma, on käytettävä virrankulutuksen laskentatyökalua. Virtalähteen kokonaiskapasiteetin laskenta: 1. Laske kaikki multimedialaitteet. 2. Tarkista jokaisen laitteen tarkka asennuspaikka. 3. Laske, kuinka monta kunkin pituuden järjestelmäverkkokaapelia järjestelmässä on. Laitetyyppi Virrankulutus (wattia) DCNM MMD 11,30 DCNM CB02 1,19 DCNM CB05 2,43 DCNM CB10 4,50 DCNM CB25 10,71 Taulukko 4.1: Virrankulutus (wattia) Tilausnumero Kaapelin pituus m jalkaa DCNM-CB02 2 6,56 DCNM-CB ,40 DCNM-CB ,81 DCNM-CB ,02 Taulukko 4.2: Kaapelien tyypit ja pituudet V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

15 DCN-multimediajärjestelmä Järjestelmän asennus ja suunnittelu fi 15 Näkymä takaa Kuva 4.2: DCNM APS Kuva 4.3: DCNM PS Kohde Kuvaus 1, 5 XLR-linjalähdöt 1 ja 2 2, 6 RCA-linjalähdöt 1 ja 2 3, 7 XLR-linjalähdöt 1 ja 2 4, 8 RCA-linjalähdöt 1 ja 2 9 Verkkovirtaliitäntä, verkkovirtakytkin ja sulakepidike 10 Palautuspainike 11 Maadoituskytkin (maadoitettu tai kelluva) 12 Liitäntä 1, ei virtaa 13 Liitäntä 2, pienteho 15, 17, 19 Liitäntä 3, 4, 5, suurteho 14, 16, 18, 20 Ylikuormitusmerkkivalo liitännöille 2 5: Vihreä: virta ok Punainen: ylikuormitus. Irrota kaapeli ja odota muutama sekunti, että järjestelmä nollaa ylikuormituksen. Bosch Security Systems B.V. Laitteiston asennusopas V1.2

16 16 fi Järjestelmän asennus ja suunnittelu DCN-multimediajärjestelmä Verkko- ja virtaliitäntä Enimmäislähtöteho (W) Laitteita enintään Liitäntä 1 (12) Ei virtaa --- Liitäntä 2 (13) 15 1 Liitäntä 3 (15) Liitäntä 4 (17) Liitäntä 5 (19) Taulukko 4.3: Virtalähteen kapasiteetti DCNM APS/DCNM PS Esimerkkejä laskennasta Seuraavat esimerkit osoittavat, miten kunkin DCNM APS- tai DCNM PS-liitännän enimmäiskuormitus lasketaan: Liitäntä 2: 50 m + DCNM MMD = 12,50 W 1 Liitäntä 3: 10 m + DCNM MMD + 9 x (2 m + DCNM MMD) = 4, ,50 + (9*1,19) + (9*12,5) = 140,21 W 2 Liitäntä 4: 10 m + DCNM MMD + 9 x (2 m + DCNM MMD) = 4, ,50 + (9*1,19) + (9*12,5) = 140,21 W 2 Liitäntä 5: 10 m + DCNM MMD + 9 x (2 m + DCNM MMD) = 4, ,50 + (9*1,19) + (9*12,5) = 140,21 W 2 1 Liitännän 2 kohdalla kaapelin virrankulutusta ei tarvitse laskea. 2 Lyhintä vikasietoista kaapelia ei tarvitse laskea. Vikasietoinen verkko Jos laitteiden välinen järjestelmäverkkokaapeli irrotetaan tahattomasti tai vahingoittuu, signaaleja ei enää voi lähettää. Tämä estetään (ja samalla varmistetaan häiriötön toiminta) kytkemällä vikasietoinen järjestelmäverkkokaapeli (4) vapaaseen suurteholiitäntään (3, 4 tai 5) Kuva 4.4: Esimerkissä on DCNM MMD- ja DCNM APS-laitteet sekä vikasietoiset kaapeliliitännät. 1. DCNM APS 2. DCNM MMD 3. CAT 5e-kaapeli 4. Järjestelmäverkkokaapeli, vikasietoiset kaapeliliitännät 5. Järjestelmäverkkokaapeli, peräkkäiset kaapeliliitännät V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

17 DCN-multimediajärjestelmä Järjestelmän asennus ja suunnittelu fi 17 Huomautus! Varmista, että yksi liitäntä voi välittää virtaa koko vikasietoiseen laiteketjuun PoE-ratkaisun laskenta Valitse vähintään yksi PoE-Ethernet-kytkin, joka välittää virtaa multimedialaitteisiin. Jokainen DCNM MMD-laite on kytkettävä Ethernet-kytkimen erilliseen PoE-yhteensopivaan lähtöliitäntään. Huomautus! Jotkin PoE-Ethernet-kytkimet kykenevät välittämään virtaa vain rajalliseen määrään portteja, ja toiset taas kaikkiin portteihin, mutta Ethernet-kytkimen välittämä kokonaisvirtamäärä voi olla rajallinen. Katso lisätietoja käytössä olevan PoE-Ethernet-kytkimen oppaista. Huomautus! Kun käytössä on PoE, DCNM MMD-laitteita ei voi kytkeä peräkkäin, sillä PoE-liitäntöjä ei voi käyttää vikasietoisina kaapeliliitäntöinä. 2 1 Kohde Kuvaus 1 Verkkoliitäntä 2 Verkko-/PoE-liitäntä Bosch Security Systems B.V. Laitteiston asennusopas V1.2

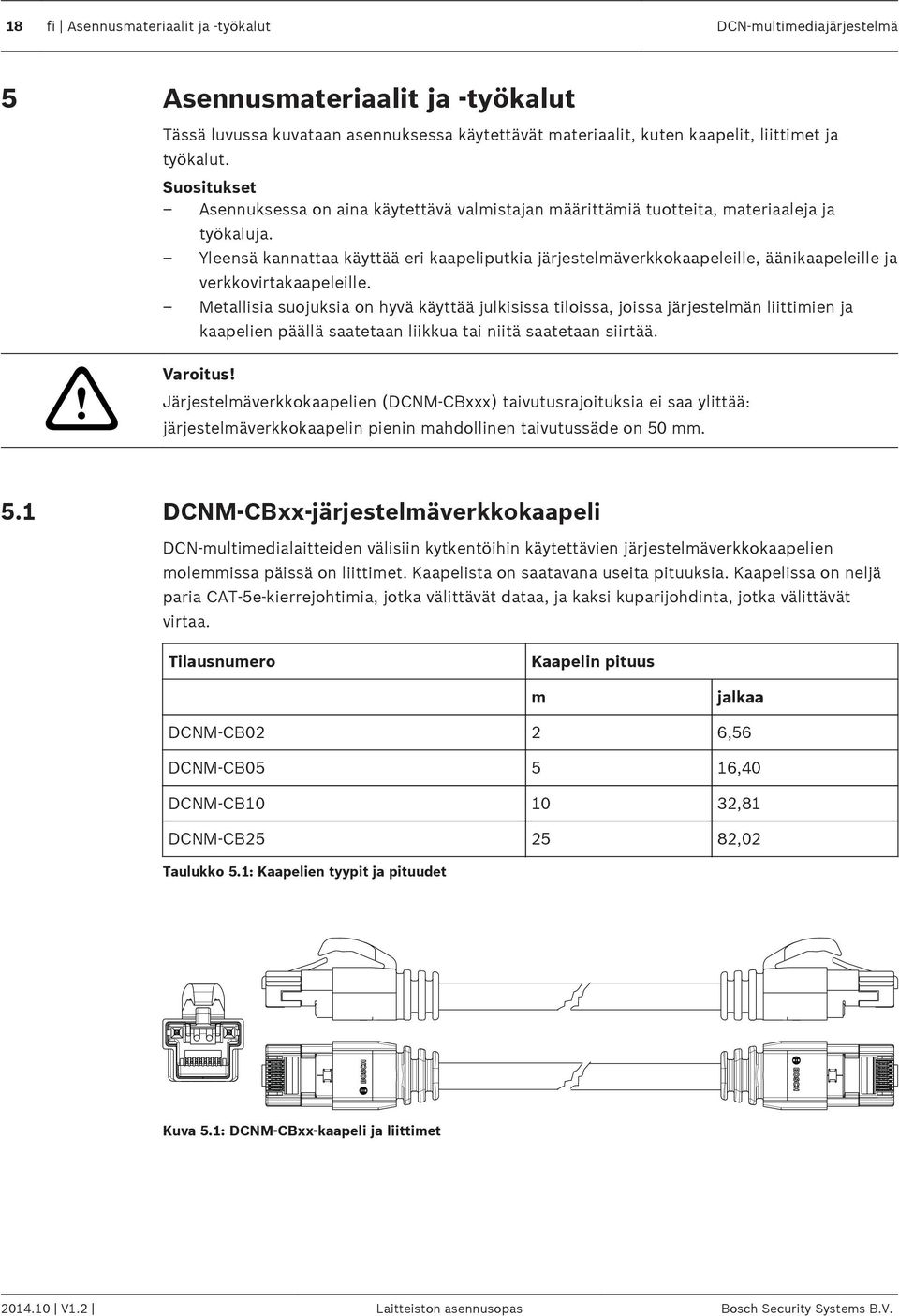

18 18 fi Asennusmateriaalit ja -työkalut DCN-multimediajärjestelmä 5 Asennusmateriaalit ja -työkalut Tässä luvussa kuvataan asennuksessa käytettävät materiaalit, kuten kaapelit, liittimet ja työkalut. Suositukset Asennuksessa on aina käytettävä valmistajan määrittämiä tuotteita, materiaaleja ja työkaluja. Yleensä kannattaa käyttää eri kaapeliputkia järjestelmäverkkokaapeleille, äänikaapeleille ja verkkovirtakaapeleille. Metallisia suojuksia on hyvä käyttää julkisissa tiloissa, joissa järjestelmän liittimien ja kaapelien päällä saatetaan liikkua tai niitä saatetaan siirtää.! Varoitus! Järjestelmäverkkokaapelien (DCNM CBxxx) taivutusrajoituksia ei saa ylittää: järjestelmäverkkokaapelin pienin mahdollinen taivutussäde on 50 mm. 5.1 DCNM-CBxx-järjestelmäverkkokaapeli DCN-multimedialaitteiden välisiin kytkentöihin käytettävien järjestelmäverkkokaapelien molemmissa päissä on liittimet. Kaapelista on saatavana useita pituuksia. Kaapelissa on neljä paria CAT 5e-kierrejohtimia, jotka välittävät dataa, ja kaksi kuparijohdinta, jotka välittävät virtaa. Tilausnumero Kaapelin pituus m jalkaa DCNM-CB02 2 6,56 DCNM-CB ,40 DCNM-CB ,81 DCNM-CB ,02 Taulukko 5.1: Kaapelien tyypit ja pituudet Kuva 5.1: DCNM-CBxx-kaapeli ja liittimet V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

19 DCN-multimediajärjestelmä Asennusmateriaalit ja -työkalut fi Järjestelmäkaapeliliittimet Liittimiä käytetään omien järjestelmäverkkokaapelien tekemiseen tai liitintä vaihdettaessa. Saatavissa on kahdentyyppisiä järjestelmäkaapeliliittimiä: DCNM-CBCON-I, asennuskaapeliliittimet, Sivu 20 ja DCNM-CBCON-N-verkkokaapeliliittimet, Sivu 20.! Varoitus! Molemmat liitintyypit näyttävät samalta mutta ovat erilaiset! Käytä siis ainoastaan järjestelmänkaapeliin soveltuvaa oikeantyyppistä liitintä Kuva 5.2: DCNM-CBCON edestä ja hajotuskuvana Kohde Kuvaus 1 Kuormitusta ehkäisevä kotelo 2 Ferriittiholkki 3 Pistokeliittimen suojus 4 Virtakontaktit (2 kpl) 5 Tukitanko 6 Virtakontaktin syvennys (2 kohdassa) 7 Kotelo 8 Lukitsin 9 Signaalikontaktin syvennys (8 kohdassa) Katso myös DCNM-CBxx-järjestelmäverkkokaapeli, Sivu 18 Järjestelmän asennuskaapeli DCNM-CB250, Sivu 22 Järjestelmäverkkokaapelin työkalusarja DCNM-CBTK, Sivu 21 Bosch Security Systems B.V. Laitteiston asennusopas V1.2

20 20 fi Asennusmateriaalit ja -työkalut DCN-multimediajärjestelmä DCNM-CBCON-I, asennuskaapeliliittimet DCN multimedia -asennuskaapeliliittimiä DCNM CBCON I (50 kpl) voi käyttää ainoastaan, kun käytössä on myös Järjestelmän asennuskaapeli DCNM-CB250, Sivu 22. Asennukseen tarvitaan Järjestelmäverkkokaapelin työkalusarja DCNM-CBTK, Sivu 21. DCNM-CBCON-N-verkkokaapeliliittimet DCN multimedia -verkkokaapeliliittimiä DCNM CBCON N (50 kpl) voi käyttää ainoastaan, kun käytössä on myös DCNM-CBxx-järjestelmäverkkokaapeli, Sivu 18. Asennukseen tarvitaan Järjestelmäverkkokaapelin työkalusarja DCNM-CBTK, Sivu V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

21 DCN-multimediajärjestelmä Asennusmateriaalit ja -työkalut fi Järjestelmäverkkokaapelin työkalusarja DCNM-CBTK Järjestelmäkaapelin työkalusarjaa käytetään seuraavien kaapelien kytkentään: Järjestelmäkaapeliliittimet, Sivu 19 ja Järjestelmän asennuskaapeli DCNM-CB250, Sivu 22 tai DCNM-CBxx-järjestelmäverkkokaapeli, Sivu Kohde Kuvaus 1 Puristuspihti, virtajohtimet 2 Puristuspihti, signaalijohtimet Taulukko 5.2: Työkalusarjan sisältö Huomautus! Katso lisätietoja DCNM APS-kytkimen mukana toimitetun DVD-levyn kohdasta "custom length for system network cables" (järjestelmäverkkokaapelien mukautetut pituudet). Bosch Security Systems B.V. Laitteiston asennusopas V1.2

22 22 fi Asennusmateriaalit ja -työkalut DCN-multimediajärjestelmä 5.4 Järjestelmän asennuskaapeli DCNM-CB250 Oman järjestelmäverkkokaapelin valmistamiseen käytettävässä järjestelmän asennuskaapelissa ei ole liittimiä. Kaapelia on saatavana 250 metrin pituisena. Katso myös osiot Järjestelmäkaapeliliittimet, Sivu 19, DCNM-CBCON-I, asennuskaapeliliittimet, Sivu 20 ja Järjestelmäverkkokaapelin työkalusarja DCNM-CBTK, Sivu 21. Huomautus! Järjestelmäverkkokaapelin enimmäispituus on 100 metriä. Huomautus! Katso lisätietoja DCNM APS-kytkimen mukana toimitetun DVD-levyn kohdasta "custom length for system network cables" (järjestelmäverkkokaapelien mukautetut pituudet). Katso myös Järjestelmäkaapeliliittimet, Sivu V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

23 DCN-multimediajärjestelmä Keskuslaitteiden mekaaninen asennus fi Keskuslaitteiden mekaaninen asennus DCNM APS- ja DCNM PS-kytkimet DCNM APS-äänivirtakytkimen käyttötarkoitukset: järjestelmän äänisignaalien hallinta äänisignaalin reititys laitteisiin ja laitteista pois virranvälitys laitteisiin Ethernet-kytkimen kytkentä tietokoneeseen ja DCNM MMD-laitteisiin. DCNM PS-virtakytkimen käyttötarkoitukset: virranvälitys laitteisiin. Toimitus DCNM APS- ja DCNM PS-kytkimien mukana toimitetaan seuraavat osat: 1 x virtajohto 1 x turvaohjekirjanen 19 tuuman kiinnikesarja 4 x jalka 1 x DVD-levy, joka sisältää oppaat ja ohjelmiston (vain DCNM APS). Näkymä edestä Kohde Kuvaus 1 19 tuuman kiinnityspidikkeet 2 Tuuletusaukko 3 Merkkivalo: Ei pala: virtaa ei ole kytketty Vihreä: virta on kytketty Oranssi: valmiustilassa Vilkkuva: palvelintietokoneen palvelut eivät ole käynnissä Vihreä ja oranssi vuorotellen: ohjelmistolataus tarpeen. Bosch Security Systems B.V. Laitteiston asennusopas V1.2

24 24 fi Keskuslaitteiden mekaaninen asennus DCN-multimediajärjestelmä Näkymä takaa Kuva 6.1: DCNM APS Kuva 6.2: DCNM PS Kohde Kuvaus 1, 5 XLR-linjalähdöt 1 ja 2 2, 6 RCA-linjalähdöt 1 ja 2 3, 7 XLR-linjalähdöt 1 ja 2 4, 8 RCA-linjalähdöt 1 ja 2 9 Verkkovirtaliitäntä, verkkovirtakytkin ja sulakepidike 10 Palautuspainike 11 Maadoituskytkin (maadoitettu tai kelluva) 12 Liitäntä 1, ei virtaa 13 Liitäntä 2, pienteho 15, 17, 19 Liitäntä 3, 4, 5, suurteho 14, 16, 18, 20 Ylikuormitusmerkkivalo liitännöille 2 5: Vihreä: virta ok Punainen: ylikuormitus. Irrota kaapeli ja odota muutama sekunti, että järjestelmä nollaa ylikuormituksen V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

25 DCN-multimediajärjestelmä Keskuslaitteiden mekaaninen asennus fi 25 Asentaminen 1. DCNM APS- tai DCNM PS-kytkin asennetaan 19 tuuman telinejärjestelmään tai tasaisella alustalle. Kummankin kytkimen mukana toimitetaan kaksi 19 tuuman pidikettä ja neljä jalkaa. Katso seuraavaa kuvaa. 2. Kytke tarvittavat kaapelit. 3. Kytke verkkovirta Kuva 6.3: 19 tuuman teline, tasainen alusta ja jalat Kohde Kuvaus 1 Asennus 19 tuuman telineeseen (kiinnike) 2 Asennus tasaiselle alustalle (kiinnike) 3 Asennus jalkojen varaan Huomautus! Kun laite asennetaan 19 tuuman telinejärjestelmään, se ulottuu 30 mm etäisyydelle kiinnikkeistä.! Varoitus! Varmista, että laitteen sivuilla olevat tuuletusaukot eivät peity. Bosch Security Systems B.V. Laitteiston asennusopas V1.2

26 26 fi Osallistujien laitteiden mekaaninen asennus DCN-multimediajärjestelmä Osallistujien laitteiden mekaaninen asennus DCNM-MMD-multimedialaite DCNM MMD-laitteiden yleiset käyttötarkoitukset: osallistujien lisäys kokoukseen kokouksen tai konferenssin valvonta ja hallinta puheenjohtajan käytössä Kuva 7.1: DCNM-MMD-laite edestä, ylhäältä, takaa ja sivulta Kohde Kuvaus 1 7 tuuman kapasitiivinen kosketusnäyttö 2 Merkkivalot 3 Kaksisuuntainen kaiutin 4 3,5 mm:n stereoliitin kuulokkeille tai mikrofonikuulokkeille 5 Kuulokkeiden äänenvoimakkuuden hallinta 6 Puheenjohtajan prioriteetti / mikrofonin vaimennus 7 Mikrofonin pyyntö 8 Kaapeliohjaimet 9 Mikrofonin tuloliitäntä V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

27 DCN-multimediajärjestelmä Osallistujien laitteiden mekaaninen asennus fi 27 Kytkeminen Järjestelmän voi kytkeä helposti ja nopeasti ketjutettuun kokoonpanoon (katso Järjestelmän tyypillinen kokoonpano, Sivu 8) tai kiinteään kokoonpanoon. Ketjutettu kokoonpano: kytkentään tarvitaan tätä tarkoitusta varten varatut kaapelit, joihin sisältyy CAT 5e-kaapelit ja kaksi virranjohdinta. Kiinteä kokoonpano: jokainen laite kytketään yksittäisellä CAT 5e-vakiokaapelilla. PoE (Power over Ethernet) -käyttöön tarvitaan myös Ethernet-kytkin. Huomautus! Kun käytössä on PoE, laitteita ei voi kytkeä ketjuun. Kiinteässä kokoonpanossa liittimet sijoitetaan laitteiden alle, jolloin asennettu järjestelmä näyttää siistiltä ja huomaamattomalta. Tästä on hyötyä erityisesti, jos tilaisuuksia on tarkoitus televisioida. Järjestelmäverkkokaapelien kytkeminen laitteeseen (katso kuvaa DCNM-MMD-laite alhaalta (pysyvä asennus)): 1. Aseta järjestelmäverkkokaapeli/liitin paikalleen (2). 2. Reititä järjestelmäverkkokaapeli kaapeliohjainten kautta (3). Asentaminen Multimedialaitetta voi käyttää erillisenä laitteena tai sen voi asentaa järjestelmään pysyvästi kiinnitysruuveilla. Pysyvä asennus: 1. DCNM MMD-laitteen pohjassa olevien ruuvireikien (1) keskikohtien etäisyys toisistaan on 100 mm. 2. Kiinnitä laite syvennyksen pohjaan (1) M4-tyyppisillä ruuveilla, joiden pituus on enintään 5 mm Kuva 7.2: DCNM-MMD-laite alhaalta (pysyvä asennus) Kohde Kuvaus 1 Ruuvireikä pysyvää asennusta varten 2 2 x RJ45-liitäntä järjestelmän virtakaapelille (tulo/lähtö) 3 Kaapeliohjaimet 4 USB-liitäntä (tulevaa käyttöä varten) Bosch Security Systems B.V. Laitteiston asennusopas V1.2

28 28 fi Osallistujien laitteiden mekaaninen asennus DCN-multimediajärjestelmä Katso myös DCNM-CBxx-järjestelmäverkkokaapeli, Sivu 18 Järjestelmän asennuskaapeli DCNM-CB250, Sivu V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

29 DCN-multimediajärjestelmä Osallistujien laitteiden mekaaninen asennus fi DCN-multimediamikrofonit Sekä suuntausteknistä DCNM HDMIC-mikrofonia että DCNM-MICL/S-varsimikrofonia käytetään tyypillisesti yhdessä DCN-multimedialaitteen kanssa Kuva 7.3: DCNM HDMIC- ja DCNM MICx-mikrofonit edestä ja alhaalta Numero Kuvaus 1 Merkkivalo 2 Mikrofonin ristikko (DCNM HDMIC, vasen ja oikea) 3 Mikrofonin ristikko (DCNM HDMIC, etu- ja takaristikko) 3 Säädettävä varsi (DCNM MICx). 4 Kytkentäohjain 5 Liukuohjain 6 Liitin 7 Lukon vapautin (vapauta painamalla ja siirtämällä) 8 Lukko 9 DCN-multimedialaitteen naarasliitin. Bosch Security Systems B.V. Laitteiston asennusopas V1.2

30 30 fi Osallistujien laitteiden mekaaninen asennus DCN-multimediajärjestelmä Mikrofonin kytkentä ja irrotus Mikrofoni on helppo kytkeä DCN-multimedialaitteeseen: Kuva 7.4: DCNM HDMIC- tai DCNM MICx-mikrofonin kytkentä DCNM MMD-laitteeseen Toimi seuraavasti: 1. Ohjaa varovasti kytkentäohjain (4) DCN-multimedialaitteen mikrofoniliitäntään (9). 2. Paina varovasti liitintä (6) DCN-multimedialaitteen mikrofoniliitäntään (9), kunnes kytkentälukko (5) napsahtaa paikalleen. 3. Irrota mikrofoni DCN-multimedialaitteesta seuraavasti: siirrä lukon vapautinta (7) DCNmultimedialaitetta kohden ja vedä mikrofoni ulos pitäen lukkoa (8) paikallaan. Katso myös DCNM-MMD-multimedialaite, Sivu V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

31 DCN-multimediajärjestelmä Osallistujien laitteiden mekaaninen asennus fi Heijastussuoja DCNM-MMDSP DCN-multimediajärjestelmän heijastussuoja on itsestään kiinnittyvä laadukas näytönsuoja, joka ei naarmuunnu tai kulu. Suoja on karkaistua lasia. Kiinnitys 1. Puhdista DCNM-MMD-laitteen näyttö käyttämällä tuotteen mukana toimitettua, alkoholilla kostutettua liinaa ja mikrokuituliinaa. 2. Irrota kiinnitystarraliuskan suojapaperi heijastussuojasta. 3. Aseta heijastussuoja DCNM MMD-laitteen näytölle ja kiinnitä tarraliuskat laitteen sivuille. 4. Avaa heijastussuoja ja poista pinnan pöly näytöstä puhdistuspuikolla. 5. Irrota heijastussuojan toisen puolen suojapaperi. 6. Paina heijastussuoja varovasti näytön pintaan. Jos heijastussuojan alle jää ilmakuplia, poista ne lastalla. 7.4 Nimikorttipidike DCNM-NCH Nimikorttipidikkeen (1) yläreunassa on kaksi magneettia (2), joiden ansiosta pidike on helppo kiinnittää DCNM MMD-laitteen takareunaan ja irrottaa Kuva 7.5: DCNM NCH-nimikorttipidikkeen kiinnitys DCNM MMD-laitteeseen Kohde Kuvaus 1 Nimikorttipidike 2 Magneetit Huomautus! DCNM APS-kytkimen mukana tulevalla DVD-levyllä on nimilapun malli. Bosch Security Systems B.V. Laitteiston asennusopas V1.2

32 32 fi Asennustesti DCN-multimediajärjestelmä 8 Asennustesti Asennustestillä voidaan ehkäistä kytkentävirheet ja etsiä mahdolliset viat riittävän ajoissa, jotta järjestelmän toiminnassa ei esiintyisi häiriöitä itse käytössä. Kussakin DCN-multimedialaitteessa (DCNM MMD:ssä) on oma integroitu vianmääritystoiminto, joka käynnistyy, kun laitteeseen kytketään virta. DCN-multimediakonferenssijärjestelmää ei tarvitse kytkeä järjestelmää ohjaavaan tietokoneeseen. Edellytykset 1. Kaikki järjestelmäverkkokaapelit on kytketty laitteisiin. 2. Virtakytkimet (DCNM APS ja DCNM PS) on asennettu. Aloita testi Kytke virta järjestelmän jokaiseen virtakytkimeen (DCNM APS- ja DCNM PS-kytkimeen). Odota, että kaikki laitteet käynnistyvät ja suorittavat alustustoimenpiteet. 1. Kun multimedialaite on alustettu, esiin tulee vianmääritysnäyttö. 2. Jos näytössä on teksti Link down (Linkki ei toimi): Verkkokaapelia ei ole kytketty tai se on viallinen. Laite on kytketty järjestelmään vain yhdellä järjestelmäverkkokaapelilla (Link down - varoitus näytetään laitteen puolella, johon ei ole kytketty kaapelia). 3. Jos järjestelmäverkkokaapeli on kytketty oikein verkkoon, näytössä ilmoitetaan verkon nopeus. 4. Jos DCNM MMD-laite on kytketty DCNM APS- tai DCNM PS-kytkimeen tai toiseen DCNM MMD-laitteeseen ja näytössä lukee 100 Mt: Osa järjestelmäverkkokaapelin sisäisistä johdotuksista on kytketty väärin tai ne ovat viallisia. Tarkista johdotukset ja liittimet. Jos kaapeli on kytketty 100 Mt:n kytkimeen, näytön tieto on oikea. 5. Jos haluat katsoa lisätietoja multimedialaitteesta, napsauta tietopainiketta. 6. Kun näyttö osoittaa, että kaikki kytkennät on tehty oikein mutta laitteessa ei ole sovellusohjelmistoa, näytössä lukee Please download software (Lataa ohjelmisto). 7. Laitteen ohjelmiston voi nyt ladata V1.2 Laitteiston asennusopas Bosch Security Systems B.V.

33 DCN-multimediajärjestelmä Asennustesti fi 33 Tämä opas ei käsittele laiteohjelmistojen lataamista, vaan siitä on lisätietoja DCNmultimedian määritysoppaassa. Asiakaspalvelu Jos vika ei korjaannu, ota yhteyttä jälleenmyyjään, järjestelmän ylläpitäjään tai suoraan Boschedustajaan. Bosch Security Systems B.V. Laitteiston asennusopas V1.2
