1 LC-3DH57E LC-3DH57S SVENSKA SUOMI LCD-FÄRG-TV NESTEKIDENÄYTTÖINEN VÄRITELEVISIO LCD FARVEFJERNSYN LCD FARGEFJERNSYN BRUKSANVISNING KÄYTTÖOHJE BRUGSVEJLEDNING BRUKERHÅNDBOK DANSK NORSK

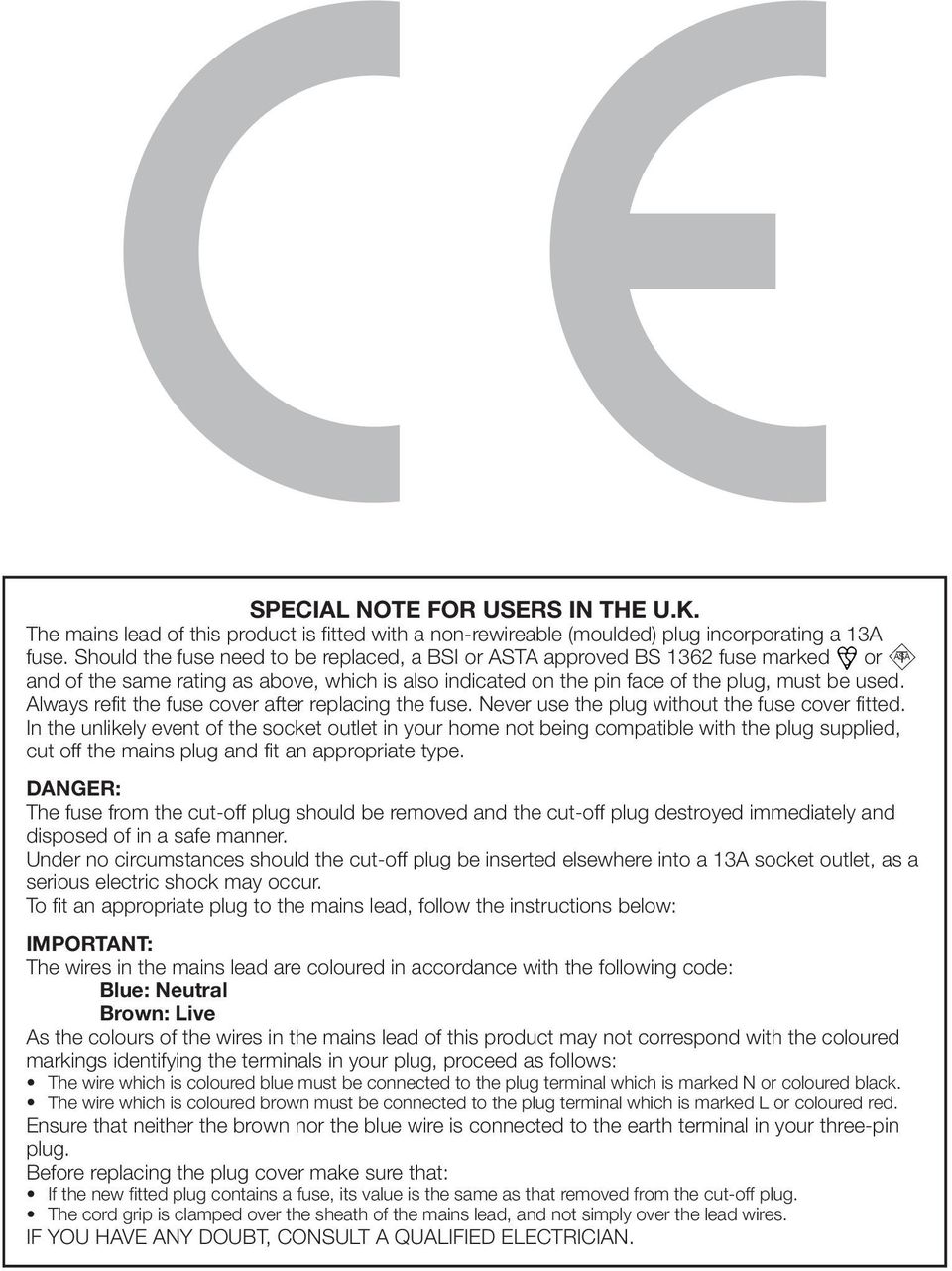

2 SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 3A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 36 fuse marked or ASA and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type. DANGER: The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 3A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below: IMPORTANT: The wires in the mains lead are coloured in accordance with the following code: Blue: Neutral Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black. The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that: If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug. The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

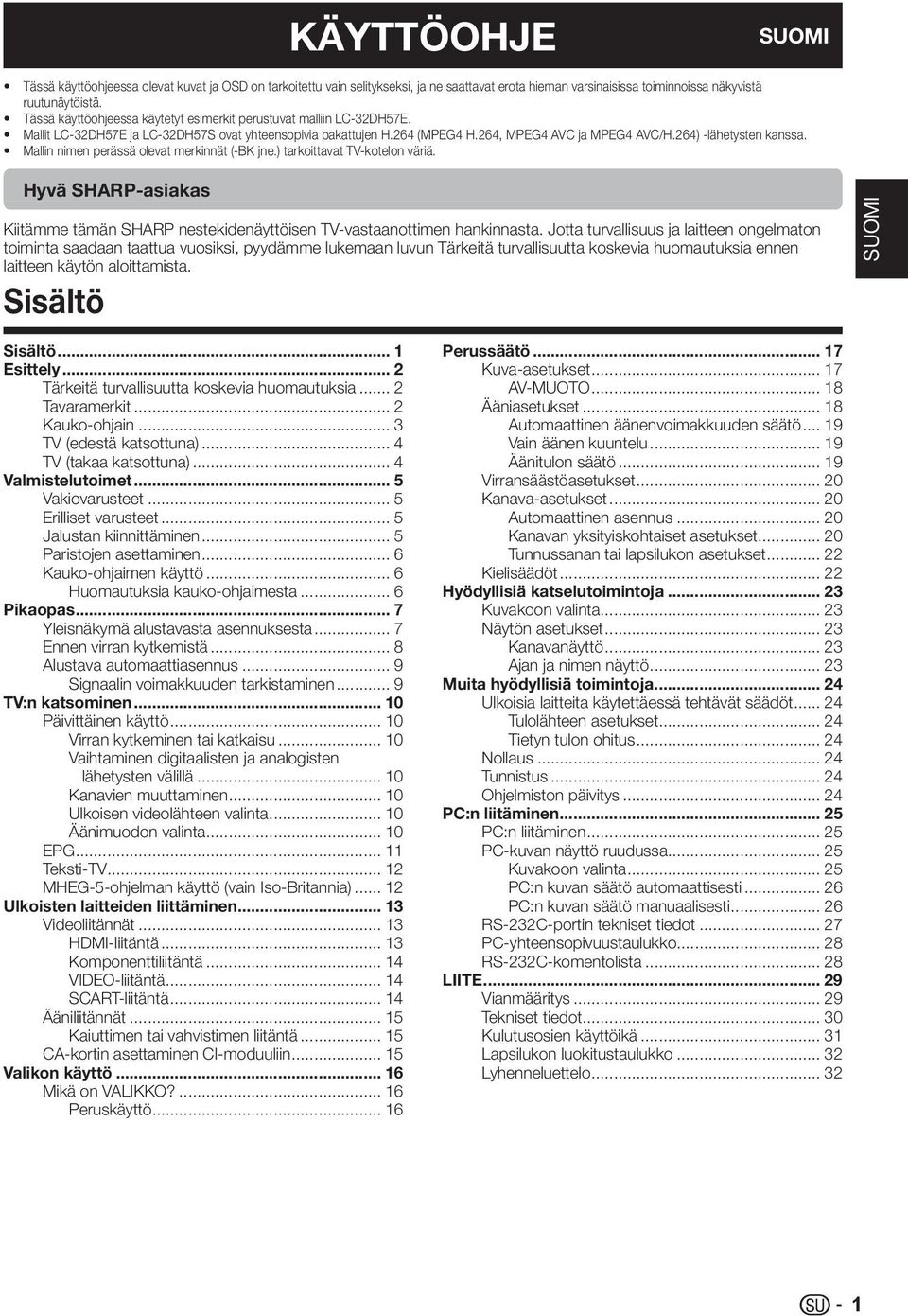

3 KÄYTTÖOHJE SUOMI Tässä käyttöohjeessa olevat kuvat ja OSD on tarkoitettu vain selitykseksi, ja ne saattavat erota hieman varsinaisissa toiminnoissa näkyvistä ruutunäytöistä. Tässä käyttöohjeessa käytetyt esimerkit perustuvat malliin LC-3DH57E. Mallit LC-3DH57E ja LC-3DH57S ovat yhteensopivia pakattujen H.64 (MPEG4 H.64, MPEG4 AVC ja MPEG4 AVC/H.64) -lähetysten kanssa. Mallin nimen perässä olevat merkinnät (-BK jne.) tarkoittavat TV-kotelon väriä. Hyvä SHARP-asiakas Kiitämme tämän SHARP nestekidenäyttöisen TV-vastaanottimen hankinnasta. Jotta turvallisuus ja laitteen ongelmaton toiminta saadaan taattua vuosiksi, pyydämme lukemaan luvun Tärkeitä turvallisuutta koskevia huomautuksia ennen laitteen käytön aloittamista. Sisältö SUOMI Sisältö... Esittely... Tärkeitä turvallisuutta koskevia huomautuksia... Tavaramerkit... Kauko-ohjain... 3 TV (edestä katsottuna)... 4 TV (takaa katsottuna)... 4 Valmistelutoimet... 5 Vakiovarusteet... 5 Erilliset varusteet... 5 Jalustan kiinnittäminen... 5 Paristojen asettaminen... 6 Kauko-ohjaimen käyttö... 6 Huomautuksia kauko-ohjaimesta... 6 Pikaopas... 7 Yleisnäkymä alustavasta asennuksesta... 7 Ennen virran kytkemistä... 8 Alustava automaattiasennus... 9 Signaalin voimakkuuden tarkistaminen... 9 TV:n katsominen... 0 Päivittäinen käyttö... 0 Virran kytkeminen tai katkaisu... 0 Vaihtaminen digitaalisten ja analogisten lähetysten välillä... 0 Kanavien muuttaminen... 0 Ulkoisen videolähteen valinta... 0 Äänimuodon valinta... 0 EPG... Teksti-TV... MHEG-5-ohjelman käyttö (vain Iso-Britannia)... Ulkoisten laitteiden liittäminen... 3 Videoliitännät... 3 HDMI-liitäntä... 3 Komponenttiliitäntä... 4 VIDEO-liitäntä... 4 SCART-liitäntä... 4 Ääniliitännät... 5 Kaiuttimen tai vahvistimen liitäntä... 5 CA-kortin asettaminen CI-moduuliin... 5 Valikon käyttö... 6 Mikä on VALIKKO?... 6 Peruskäyttö... 6 Perussäätö... 7 Kuva-asetukset... 7 AV-MUOTO... 8 Ääniasetukset... 8 Automaattinen äänenvoimakkuuden säätö... 9 Vain äänen kuuntelu... 9 Äänitulon säätö... 9 Virransäästöasetukset... 0 Kanava-asetukset... 0 Automaattinen asennus... 0 Kanavan yksityiskohtaiset asetukset... 0 Tunnussanan tai lapsilukon asetukset... Kielisäädöt... Hyödyllisiä katselutoimintoja... 3 Kuvakoon valinta... 3 Näytön asetukset... 3 Kanavanäyttö... 3 Ajan ja nimen näyttö... 3 Muita hyödyllisiä toimintoja... 4 Ulkoisia laitteita käytettäessä tehtävät säädöt... 4 Tulolähteen asetukset... 4 Tietyn tulon ohitus... 4 Nollaus... 4 Tunnistus... 4 Ohjelmiston päivitys... 4 PC:n liitäminen... 5 PC:n liitäminen... 5 PC-kuvan näyttö ruudussa... 5 Kuvakoon valinta... 5 PC:n kuvan säätö automaattisesti... 6 PC:n kuvan säätö manuaalisesti... 6 RS-3C-portin tekniset tiedot... 7 PC-yhteensopivuustaulukko... 8 RS-3C-komentolista... 8 LIITE... 9 Vianmääritys... 9 Tekniset tiedot Kulutusosien käyttöikä... 3 Lapsilukon luokitustaulukko... 3 Lyhenneluettelo... 3

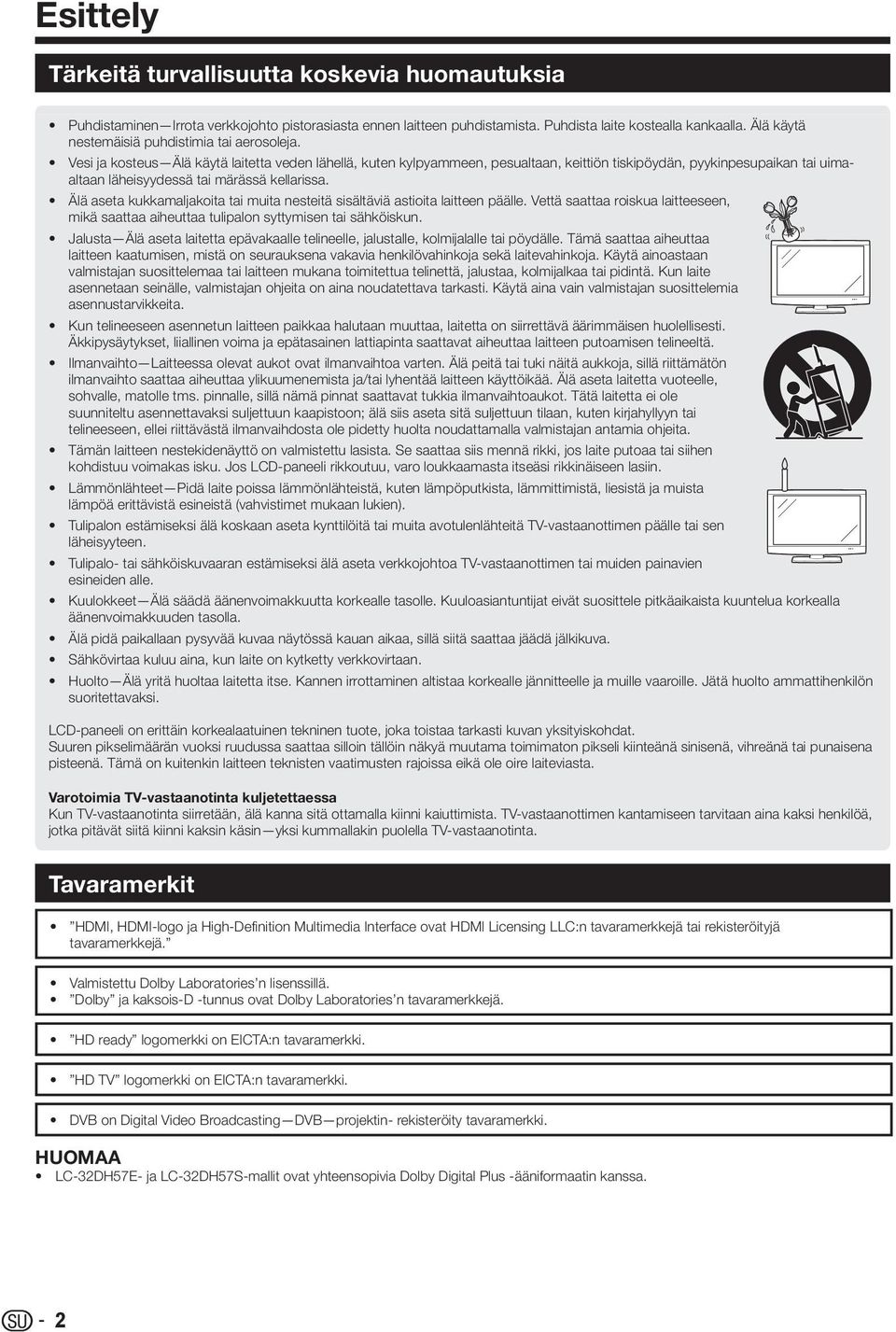

4 Esittely Tärkeitä turvallisuutta koskevia huomautuksia Puhdistaminen Irrota verkkojohto pistorasiasta ennen laitteen puhdistamista. Puhdista laite kostealla kankaalla. Älä käytä nestemäisiä puhdistimia tai aerosoleja. Vesi ja kosteus Älä käytä laitetta veden lähellä, kuten kylpyammeen, pesualtaan, keittiön tiskipöydän, pyykinpesupaikan tai uimaaltaan läheisyydessä tai märässä kellarissa. Älä aseta kukkamaljakoita tai muita nesteitä sisältäviä astioita laitteen päälle. Vettä saattaa roiskua laitteeseen, mikä saattaa aiheuttaa tulipalon syttymisen tai sähköiskun. Jalusta Älä aseta laitetta epävakaalle telineelle, jalustalle, kolmijalalle tai pöydälle. Tämä saattaa aiheuttaa laitteen kaatumisen, mistä on seurauksena vakavia henkilövahinkoja sekä laitevahinkoja. Käytä ainoastaan valmistajan suosittelemaa tai laitteen mukana toimitettua telinettä, jalustaa, kolmijalkaa tai pidintä. Kun laite asennetaan seinälle, valmistajan ohjeita on aina noudatettava tarkasti. Käytä aina vain valmistajan suosittelemia asennustarvikkeita. Kun telineeseen asennetun laitteen paikkaa halutaan muuttaa, laitetta on siirrettävä äärimmäisen huolellisesti. Äkkipysäytykset, liiallinen voima ja epätasainen lattiapinta saattavat aiheuttaa laitteen putoamisen telineeltä. Ilmanvaihto Laitteessa olevat aukot ovat ilmanvaihtoa varten. Älä peitä tai tuki näitä aukkoja, sillä riittämätön ilmanvaihto saattaa aiheuttaa ylikuumenemista ja/tai lyhentää laitteen käyttöikää. Älä aseta laitetta vuoteelle, sohvalle, matolle tms. pinnalle, sillä nämä pinnat saattavat tukkia ilmanvaihtoaukot. Tätä laitetta ei ole suunniteltu asennettavaksi suljettuun kaapistoon; älä siis aseta sitä suljettuun tilaan, kuten kirjahyllyyn tai telineeseen, ellei riittävästä ilmanvaihdosta ole pidetty huolta noudattamalla valmistajan antamia ohjeita. Tämän laitteen nestekidenäyttö on valmistettu lasista. Se saattaa siis mennä rikki, jos laite putoaa tai siihen kohdistuu voimakas isku. Jos LCD-paneeli rikkoutuu, varo loukkaamasta itseäsi rikkinäiseen lasiin. Lämmönlähteet Pidä laite poissa lämmönlähteistä, kuten lämpöputkista, lämmittimistä, liesistä ja muista lämpöä erittävistä esineistä (vahvistimet mukaan lukien). Tulipalon estämiseksi älä koskaan aseta kynttilöitä tai muita avotulenlähteitä TV-vastaanottimen päälle tai sen läheisyyteen. Tulipalo- tai sähköiskuvaaran estämiseksi älä aseta verkkojohtoa TV-vastaanottimen tai muiden painavien esineiden alle. Kuulokkeet Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista kuuntelua korkealla äänenvoimakkuuden tasolla. Älä pidä paikallaan pysyvää kuvaa näytössä kauan aikaa, sillä siitä saattaa jäädä jälkikuva. Sähkövirtaa kuluu aina, kun laite on kytketty verkkovirtaan. Huolto Älä yritä huoltaa laitetta itse. Kannen irrottaminen altistaa korkealle jännitteelle ja muille vaaroille. Jätä huolto ammattihenkilön suoritettavaksi. LCD-paneeli on erittäin korkealaatuinen tekninen tuote, joka toistaa tarkasti kuvan yksityiskohdat. Suuren pikselimäärän vuoksi ruudussa saattaa silloin tällöin näkyä muutama toimimaton pikseli kiinteänä sinisenä, vihreänä tai punaisena pisteenä. Tämä on kuitenkin laitteen teknisten vaatimusten rajoissa eikä ole oire laiteviasta. Varotoimia TV-vastaanotinta kuljetettaessa Kun TV-vastaanotinta siirretään, älä kanna sitä ottamalla kiinni kaiuttimista. TV-vastaanottimen kantamiseen tarvitaan aina kaksi henkilöä, jotka pitävät siitä kiinni kaksin käsin yksi kummallakin puolella TV-vastaanotinta. Tavaramerkit HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Valmistettu Dolby Laboratories n lisenssillä. Dolby ja kaksois-d -tunnus ovat Dolby Laboratories n tavaramerkkejä. HD ready logomerkki on EICTA:n tavaramerkki. HD TV logomerkki on EICTA:n tavaramerkki. DVB on Digital Video Broadcasting DVB projektin- rekisteröity tavaramerkki. LC-3DH57E- ja LC-3DH57S-mallit ovat yhteensopivia Dolby Digital Plus -ääniformaatin kanssa.

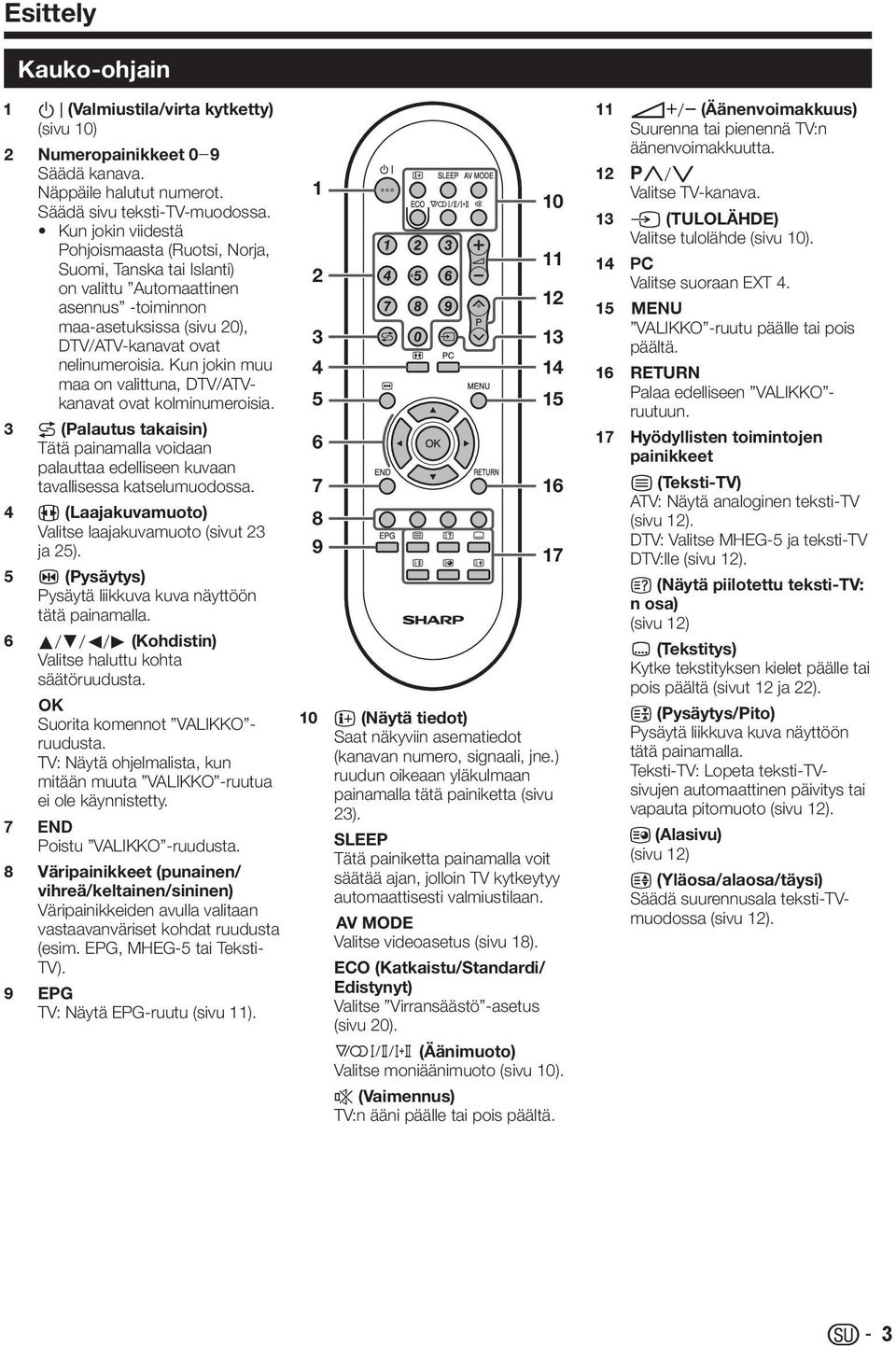

5 Esittely Kauko-ohjain B (Valmiustila/virta kytketty) (sivu 0) Numeropainikkeet 0_9 Säädä kanava. Näppäile halutut numerot. Säädä sivu teksti-tv-muodossa. Kun jokin viidestä Pohjoismaasta (Ruotsi, Norja, Suomi, Tanska tai Islanti) on valittu Automaattinen asennus -toiminnon maa-asetuksissa (sivu 0), DTV/ATV-kanavat ovat nelinumeroisia. Kun jokin muu maa on valittuna, DTV/ATVkanavat ovat kolminumeroisia. A (Palautus takaisin) Tätä painamalla voidaan palauttaa edelliseen kuvaan tavallisessa katselumuodossa. f (Laajakuvamuoto) Valitse laajakuvamuoto (sivut 3 ja 5). Z (Pysäytys) Pysäytä liikkuva kuva näyttöön tätä painamalla. a/b/c/d (Kohdistin) Valitse haluttu kohta säätöruudusta. ; Suorita komennot VALIKKO - ruudusta. TV: Näytä ohjelmalista, kun mitään muuta VALIKKO -ruutua ei ole käynnistetty. > Poistu VALIKKO -ruudusta. Väripainikkeet (punainen/ vihreä/keltainen/sininen) Väripainikkeiden avulla valitaan vastaavanväriset kohdat ruudusta (esim. EPG, MHEG-5 tai Teksti- TV). EPG TV: Näytä EPG-ruutu (sivu ) p (Näytä tiedot) Saat näkyviin asematiedot (kanavan numero, signaali, jne.) ruudun oikeaan yläkulmaan painamalla tätä painiketta (sivu 3). SLEEP Tätä painiketta painamalla voit säätää ajan, jolloin TV kytkeytyy automaattisesti valmiustilaan. # Valitse videoasetus (sivu 8). ECO (Katkaistu/Standardi/ Edistynyt) Valitse Virransäästö -asetus (sivu 0). ; (Äänimuoto) Valitse moniäänimuoto (sivu 0). e (Vaimennus) TV:n ääni päälle tai pois päältä. Q i+/- (Äänenvoimakkuus) Suurenna tai pienennä TV:n äänenvoimakkuutta. W :r/s Valitse TV-kanava. E b (TULOLÄHDE) Valitse tulolähde (sivu 0). R? Valitse suoraan EXT 4. VALIKKO -ruutu päälle tai pois päältä. Y RETURN Palaa edelliseen VALIKKO - ruutuun. U Hyödyllisten toimintojen painikkeet m (Teksti-TV) ATV: Näytä analoginen teksti-tv (sivu ). DTV: Valitse MHEG-5 ja teksti-tv DTV:lle (sivu ). k (Näytä piilotettu teksti-tv: n osa) (sivu ) [ (Tekstitys) Kytke tekstityksen kielet päälle tai pois päältä (sivut ja ). 3 (Pysäytys/Pito) Pysäytä liikkuva kuva näyttöön tätä painamalla. Teksti-TV: Lopeta teksti-tvsivujen automaattinen päivitys tai vapauta pitomuoto (sivu ). (Alasivu) (sivu ) v (Yläosa/alaosa/täysi) Säädä suurennusala teksti-tvmuodossa (sivu ). 3

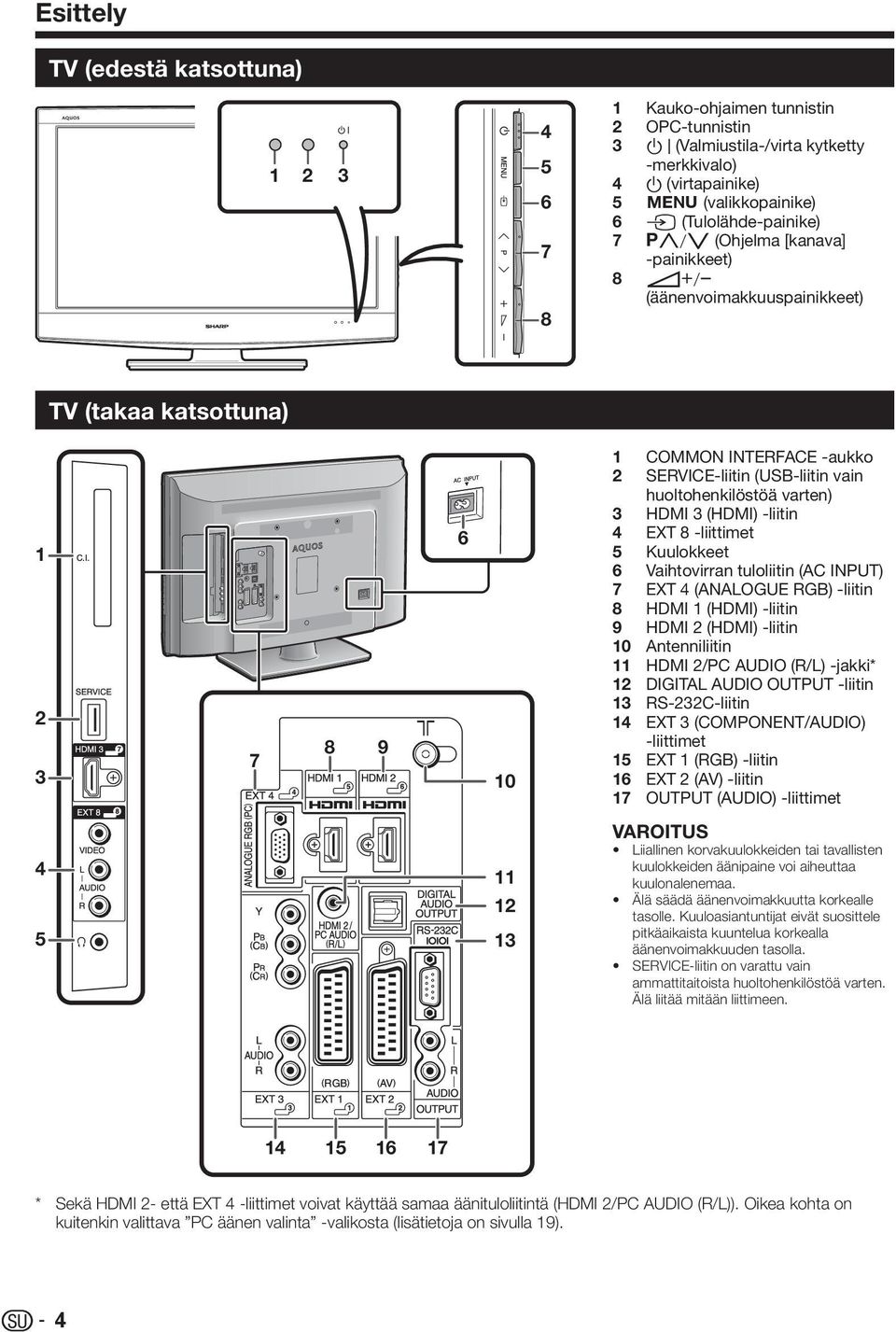

6 Esittely TV (edestä katsottuna) Kauko-ohjaimen tunnistin OPC-tunnistin B (Valmiustila-/virta kytketty -merkkivalo) a (valikkopainike) b (Tulolähde-painike) :r/s (Ohjelma [kanava] -painikkeet) i+/- (äänenvoimakkuuspainikkeet) TV (takaa katsottuna) COMMON INTERFACE -aukko SERVICE-liitin (USB-liitin vain huoltohenkilöstöä varten) HDMI 3 (HDMI) -liitin EXT 8 -liittimet Kuulokkeet Vaihtovirran tuloliitin (AC INPUT) EXT 4 (ANALOGUE RGB) -liitin HDMI (HDMI) -liitin HDMI (HDMI) -liitin Antenniliitin HDMI /PC AUDIO (R/L) -jakki* DIGITAL AUDIO OUTPUT -liitin RS-3C-liitin EXT 3 (COMPONENT/AUDIO) -liittimet EXT (RGB) -liitin EXT (AV) -liitin OUTPUT (AUDIO) -liittimet VAROITUS Liiallinen korvakuulokkeiden tai tavallisten kuulokkeiden äänipaine voi aiheuttaa kuulonalenemaa. Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista kuuntelua korkealla äänenvoimakkuuden tasolla. SERVICE-liitin on varattu vain ammattitaitoista huoltohenkilöstöä varten. Älä liitää mitään liittimeen * Sekä HDMI - että EXT 4 -liittimet voivat käyttää samaa äänituloliitintä (HDMI /PC AUDIO (R/L)). Oikea kohta on kuitenkin valittava PC äänen valinta -valikosta (lisätietoja on sivulla 9). 4

7 Valmistelutoimet Vakiovarusteet Kauko-ohjain ( x ) Verkkojohto ( x ) Jalusta ( x ) Laitteen muoto on erilainen eri maissa. sivut 3 ja 6 sivu 8 sivu 5 Käyttöohje (tämä julkaisu) AA -kokoinen sinkki-hiiliparisto ( x ) sivu 6 Erilliset varusteet Luettelossa mainitut erilliset varusteet ovat saatavissa tätä nestekidenäyttöistä värillistä TV-vastaanotinta varten. Ne voidaan hankkia paikallisesta liikkeestä. Erillisiä lisävarusteita saattaa tulla myyntiin enemmänkin lähitulevaisuudessa. Kun hankit varusteita, lue yhteensopivuustiedot uusimmasta esitteestä ja tarkista, onko kyseistä varustetta saatavilla. Jalustan kiinnittäminen Numero Osan nimi Osan numero Kiinnike seinälle kiinnitystä varten (LC-3DH57E, LC- 3DH57S) AN-37AG5 Ennen kuin kiinnität (tai irrotat) jalustan, irrota verkkojohto vaihtovirran tuloliittimestä (AC INPUT). Ennen työn aloittamista pane jokin liina pinnalle, jolle TV asetetaan. Näin voit estää pinnan vahingoittumisen. HUOMAUTUS Kiinnitä jalusta oikeassa suunnassa. Ohjeita on ehdottomasti noudatettava. Jalustan virheellinen asennus saattaa aiheuttaa TV:n kaatumisen. Tarkista, että jalustan mukana on toimitettu neljä ruuvia. 3 Asenna neljä ruuvia jalustan pohjaan ja kiristä ne kuvan osoittamalla tavalla (). Sijoita jalusta TV:n pohjassa olevaan jalustan tukipaikkaan (). Voit irrottaa telineen suorittamalla yllä kuvatut vaiheet päinvastaisessa järjestyksessä. Tämän tuotteen mukana ei toimiteta ruuviavainta. 5

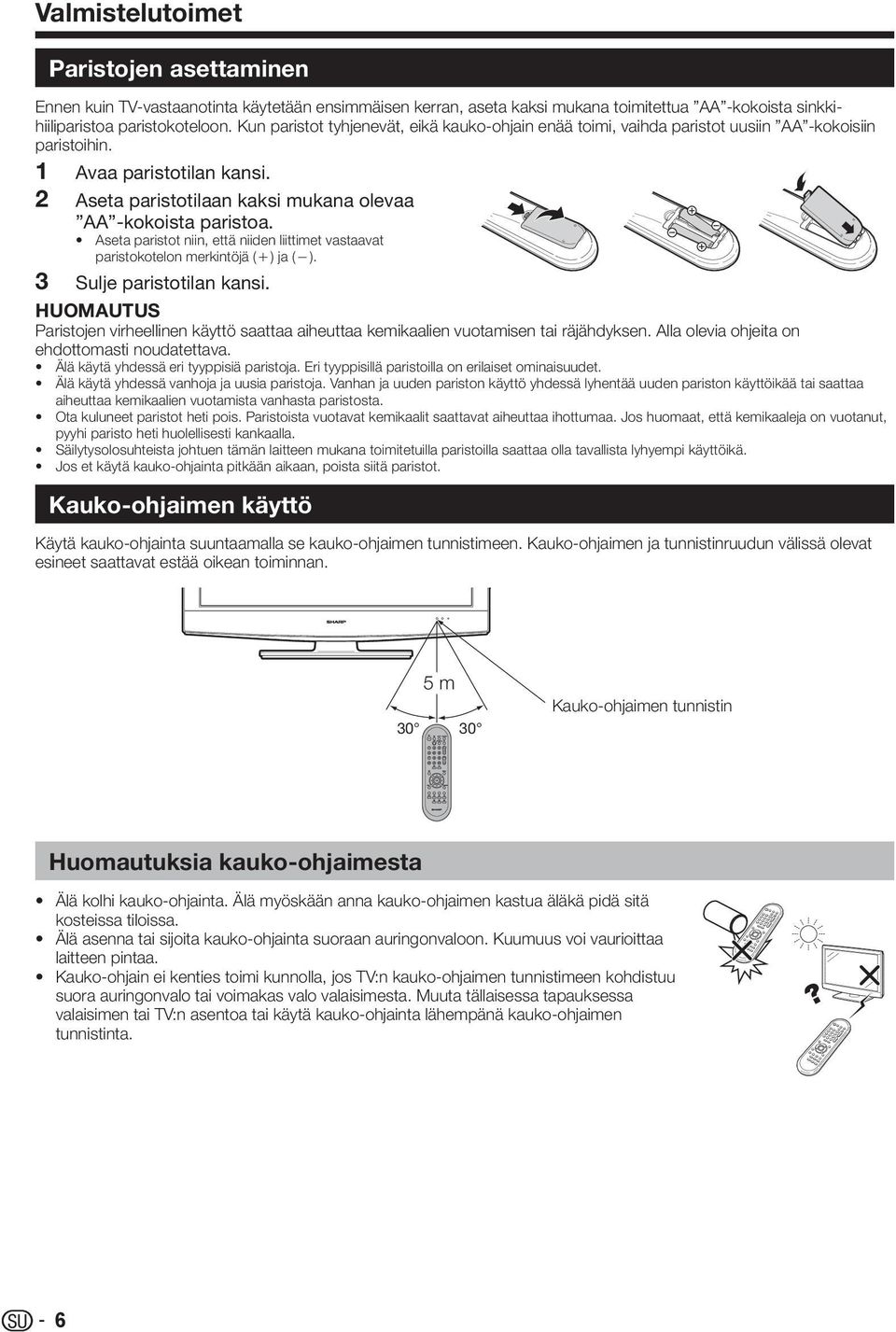

8 Valmistelutoimet Paristojen asettaminen Ennen kuin TV-vastaanotinta käytetään ensimmäisen kerran, aseta kaksi mukana toimitettua AA -kokoista sinkkihiiliparistoa paristokoteloon. Kun paristot tyhjenevät, eikä kauko-ohjain enää toimi, vaihda paristot uusiin AA -kokoisiin paristoihin. Avaa paristotilan kansi. Aseta paristotilaan kaksi mukana olevaa AA -kokoista paristoa. Aseta paristot niin, että niiden liittimet vastaavat paristokotelon merkintöjä (e) ja (f). Sulje paristotilan kansi. 3 HUOMAUTUS Paristojen virheellinen käyttö saattaa aiheuttaa kemikaalien vuotamisen tai räjähdyksen. Alla olevia ohjeita on ehdottomasti noudatettava. Älä käytä yhdessä eri tyyppisiä paristoja. Eri tyyppisillä paristoilla on erilaiset ominaisuudet. Älä käytä yhdessä vanhoja ja uusia paristoja. Vanhan ja uuden pariston käyttö yhdessä lyhentää uuden pariston käyttöikää tai saattaa aiheuttaa kemikaalien vuotamista vanhasta paristosta. Ota kuluneet paristot heti pois. Paristoista vuotavat kemikaalit saattavat aiheuttaa ihottumaa. Jos huomaat, että kemikaaleja on vuotanut, pyyhi paristo heti huolellisesti kankaalla. Säilytysolosuhteista johtuen tämän laitteen mukana toimitetuilla paristoilla saattaa olla tavallista lyhyempi käyttöikä. Jos et käytä kauko-ohjainta pitkään aikaan, poista siitä paristot. Kauko-ohjaimen käyttö Käytä kauko-ohjainta suuntaamalla se kauko-ohjaimen tunnistimeen. Kauko-ohjaimen ja tunnistinruudun välissä olevat esineet saattavat estää oikean toiminnan. 5 m Kauko-ohjaimen tunnistin Huomautuksia kauko-ohjaimesta Älä kolhi kauko-ohjainta. Älä myöskään anna kauko-ohjaimen kastua äläkä pidä sitä kosteissa tiloissa. Älä asenna tai sijoita kauko-ohjainta suoraan auringonvaloon. Kuumuus voi vaurioittaa laitteen pintaa. Kauko-ohjain ei kenties toimi kunnolla, jos TV:n kauko-ohjaimen tunnistimeen kohdistuu suora auringonvalo tai voimakas valo valaisimesta. Muuta tällaisessa tapauksessa valaisimen tai TV:n asentoa tai käytä kauko-ohjainta lähempänä kauko-ohjaimen tunnistinta. 6

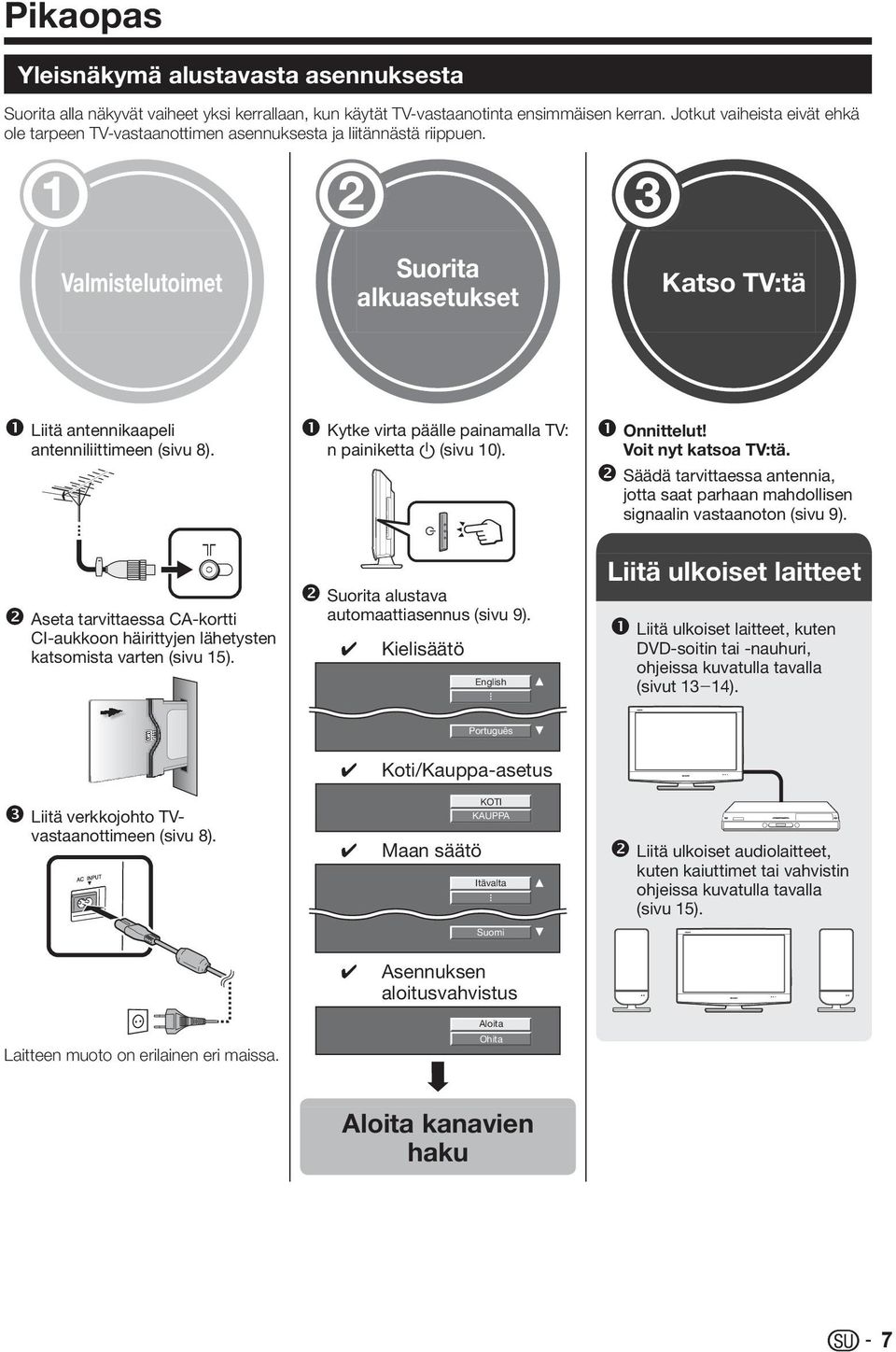

9 Pikaopas Yleisnäkymä alustavasta asennuksesta Suorita alla näkyvät vaiheet yksi kerrallaan, kun käytät TV-vastaanotinta ensimmäisen kerran. Jotkut vaiheista eivät ehkä ole tarpeen TV-vastaanottimen asennuksesta ja liitännästä riippuen. Valmistelutoimet Suorita alkuasetukset Katso TV:tä ❶ Liitä antennikaapeli antenniliittimeen (sivu 8). ❶ Kytke virta päälle painamalla TV: n painiketta a (sivu 0). ❶ ❷ Onnittelut! Voit nyt katsoa TV:tä. Säädä tarvittaessa antennia, jotta saat parhaan mahdollisen signaalin vastaanoton (sivu 9). ❷ Aseta tarvittaessa CA-kortti CI-aukkoon häirittyjen lähetysten katsomista varten (sivu 5). ❷ Suorita alustava automaattiasennus (sivu 9). Kielisäätö English Liitä ulkoiset laitteet ❶ Liitä ulkoiset laitteet, kuten DVD-soitin tai -nauhuri, ohjeissa kuvatulla tavalla (sivut 3_4). Português Koti/Kauppa-asetus ❸ Liitä verkkojohto TVvastaanottimeen (sivu 8). Maan säätö KOTI KAUPPA Itävalta ❷ Liitä ulkoiset audiolaitteet, kuten kaiuttimet tai vahvistin ohjeissa kuvatulla tavalla (sivu 5). Suomi Asennuksen aloitusvahvistus Aloita Laitteen muoto on erilainen eri maissa. Ohita Aloita kanavien haku 7

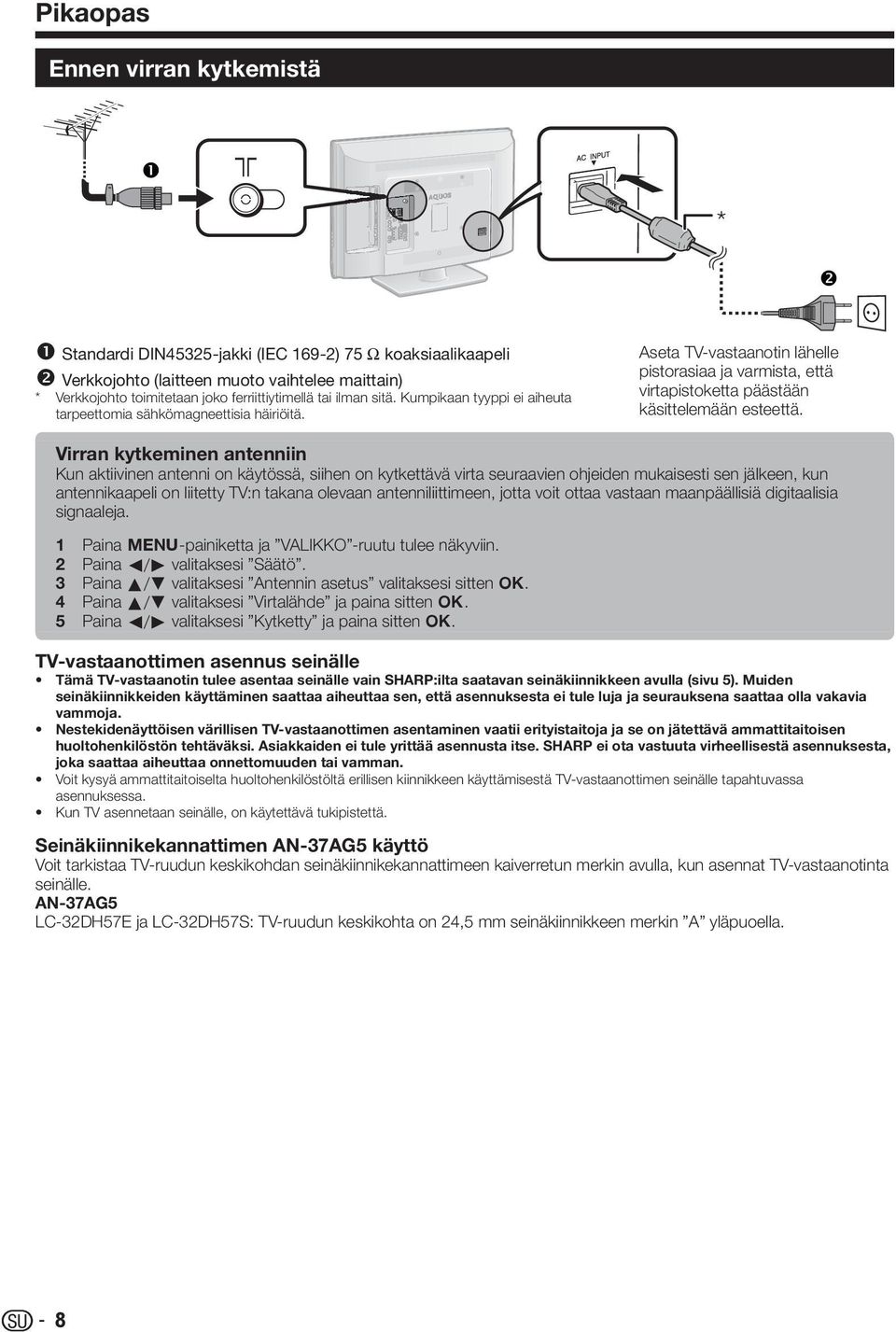

10 Pikaopas Ennen virran kytkemistä ❶ * ❷ ❶ ❷ Standardi DIN4535-jakki (IEC 69-) 75 q koaksiaalikaapeli Verkkojohto (laitteen muoto vaihtelee maittain) * Verkkojohto toimitetaan joko ferriittiytimellä tai ilman sitä. Kumpikaan tyyppi ei aiheuta tarpeettomia sähkömagneettisia häiriöitä. Aseta TV-vastaanotin lähelle pistorasiaa ja varmista, että virtapistoketta päästään käsittelemään esteettä. Virran kytkeminen antenniin Kun aktiivinen antenni on käytössä, siihen on kytkettävä virta seuraavien ohjeiden mukaisesti sen jälkeen, kun antennikaapeli on liitetty TV:n takana olevaan antenniliittimeen, jotta voit ottaa vastaan maanpäällisiä digitaalisia signaaleja ja VALIKKO -ruutu tulee näkyviin. Paina c/d valitaksesi Säätö. Paina a/b valitaksesi Antennin asetus valitaksesi sitten ;. Paina a/b valitaksesi Virtalähde ja paina sitten ;. Paina c/d valitaksesi Kytketty ja paina sitten ;. TV-vastaanottimen asennus seinälle Tämä TV-vastaanotin tulee asentaa seinälle vain SHARP:ilta saatavan seinäkiinnikkeen avulla (sivu 5). Muiden seinäkiinnikkeiden käyttäminen saattaa aiheuttaa sen, että asennuksesta ei tule luja ja seurauksena saattaa olla vakavia vammoja. Nestekidenäyttöisen värillisen TV-vastaanottimen asentaminen vaatii erityistaitoja ja se on jätettävä ammattitaitoisen huoltohenkilöstön tehtäväksi. Asiakkaiden ei tule yrittää asennusta itse. SHARP ei ota vastuuta virheellisestä asennuksesta, joka saattaa aiheuttaa onnettomuuden tai vamman. Voit kysyä ammattitaitoiselta huoltohenkilöstöltä erillisen kiinnikkeen käyttämisestä TV-vastaanottimen seinälle tapahtuvassa asennuksessa. Kun TV asennetaan seinälle, on käytettävä tukipistettä. Seinäkiinnikekannattimen AN-37AG5 käyttö Voit tarkistaa TV-ruudun keskikohdan seinäkiinnikekannattimeen kaiverretun merkin avulla, kun asennat TV-vastaanotinta seinälle. AN-37AG5 LC-3DH57E ja LC-3DH57S: TV-ruudun keskikohta on 4,5 mm seinäkiinnikkeen merkin A yläpuoella. 8

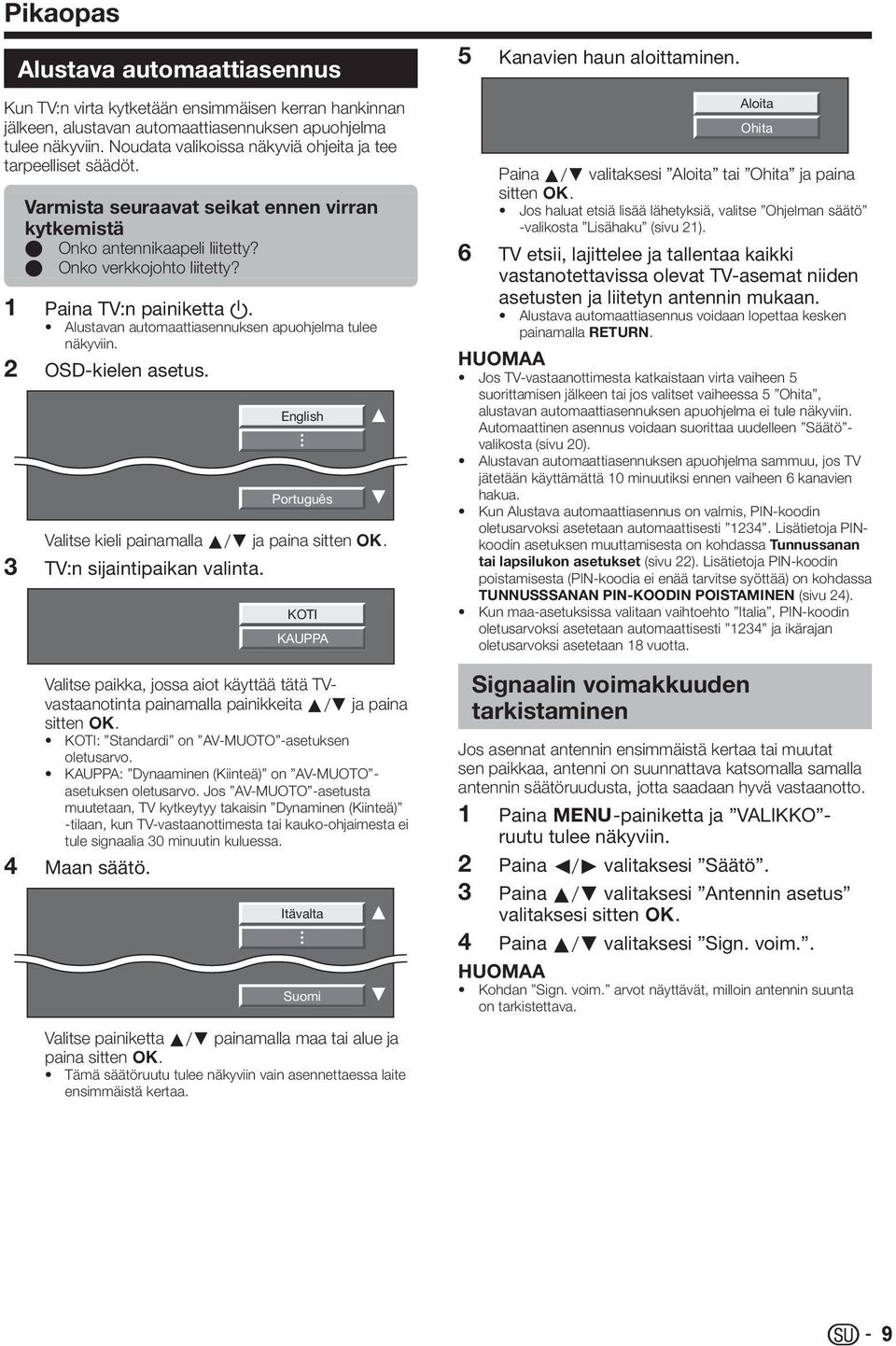

11 Pikaopas Alustava automaattiasennus Kun TV:n virta kytketään ensimmäisen kerran hankinnan jälkeen, alustavan automaattiasennuksen apuohjelma tulee näkyviin. Noudata valikoissa näkyviä ohjeita ja tee tarpeelliset säädöt. 3 4 Varmista seuraavat seikat ennen virran kytkemistä E Onko antennikaapeli liitetty? E Onko verkkojohto liitetty? Paina TV:n painiketta a. Alustavan automaattiasennuksen apuohjelma tulee näkyviin. OSD-kielen asetus. English Português Valitse kieli painamalla a/b ja paina sitten ;. TV:n sijaintipaikan valinta. KOTI KAUPPA Valitse paikka, jossa aiot käyttää tätä TVvastaanotinta painamalla painikkeita a/b ja paina sitten ;. KOTI: Standardi on AV-MUOTO -asetuksen oletusarvo. KAUPPA: Dynaaminen (Kiinteä) on AV-MUOTO - asetuksen oletusarvo. Jos AV-MUOTO -asetusta muutetaan, TV kytkeytyy takaisin Dynaminen (Kiinteä) -tilaan, kun TV-vastaanottimesta tai kauko-ohjaimesta ei tule signaalia 30 minuutin kuluessa. Maan säätö. Itävalta Suomi Valitse painiketta a/b painamalla maa tai alue ja paina sitten ;. Tämä säätöruutu tulee näkyviin vain asennettaessa laite ensimmäistä kertaa. 5 Kanavien haun aloittaminen. Aloita Ohita Paina a/b valitaksesi Aloita tai Ohita ja paina sitten ;. Jos haluat etsiä lisää lähetyksiä, valitse Ohjelman säätö -valikosta Lisähaku (sivu ). 6 TV etsii, lajittelee ja tallentaa kaikki vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla RETURN. Jos TV-vastaanottimesta katkaistaan virta vaiheen 5 suorittamisen jälkeen tai jos valitset vaiheessa 5 Ohita, alustavan automaattiasennuksen apuohjelma ei tule näkyviin. Automaattinen asennus voidaan suorittaa uudelleen Säätö - valikosta (sivu 0). Alustavan automaattiasennuksen apuohjelma sammuu, jos TV jätetään käyttämättä 0 minuutiksi ennen vaiheen 6 kanavien hakua. Kun Alustava automaattiasennus on valmis, PIN-koodin oletusarvoksi asetetaan automaattisesti 34. Lisätietoja PINkoodin asetuksen muuttamisesta on kohdassa Tunnussanan tai lapsilukon asetukset (sivu ). Lisätietoja PIN-koodin poistamisesta (PIN-koodia ei enää tarvitse syöttää) on kohdassa TUNNUSSSANAN PIN-KOODIN POISTAMINEN (sivu 4). Kun maa-asetuksissa valitaan vaihtoehto Italia, PIN-koodin oletusarvoksi asetetaan automaattisesti 34 ja ikärajan oletusarvoksi asetetaan 8 vuotta. Signaalin voimakkuuden tarkistaminen Jos asennat antennin ensimmäistä kertaa tai muutat sen paikkaa, antenni on suunnattava katsomalla samalla antennin säätöruudusta, jotta saadaan hyvä vastaanotto. 3 ja VALIKKO - ruutu tulee näkyviin. Paina c/d valitaksesi Säätö. Paina a/b valitaksesi Antennin asetus valitaksesi sitten ;. Paina a/b valitaksesi Sign. voim.. 4 Kohdan Sign. voim. arvot näyttävät, milloin antennin suunta on tarkistettava. 9

12 TV:n katsominen Päivittäinen käyttö Virran kytkeminen tai katkaisu Virran kytkeminen tai katkaisu Paina TV:n painiketta a. Virta katkaistaan painamalla TV:n painiketta a. Valmiustilamuoto E Valmiustilamuotoon Jos TV-vastaanottimen virta on kytketty, se voidaan vaihtaa valmiustilaan painamalla B kauko-ohjaimesta. E Virran kytkeminen valmiustilasta Paina valmiustilassa painiketta B kauko-ohjaimesta. TV-merkkivalon tila B (Valmiustila- /virta kytketty -merkkivalo) Katkaistu Vihreä Punainen Virta katkaistu Virta kytketty Valmiustila Tila Jos tätä TV-vastaanotinta ei aiota käyttää pitkään aikaan, irrota verkkojohto pistorasiasta. Pieni määrä virtaa kuluu, vaikka a on kytketty pois päältä. Vaihtaminen digitaalisten ja analogisten lähetysten välillä Digitaalisten ohjelmien katsominen Kanavat Analogisten ohjelmien katsominen Alkaen kanavasta 90 Jos TV-vastaanotin ei voi hakea digitaalisia lähetyksiä, analogiset lähetykset asettaan kanavasta 00 alkaen. Kanavien muuttaminen Painikkeilla : r/s: Painikkeilla 0_9: Ulkoisen videolähteen valinta Kun liitäntä on tehty, tuo TULOLÄHDE -ruutu näkyviin painamalla painiketta b, ja vaihda sitten haluttuun ulkoiseen lähteeseen painikkeen b tai painikkeiden a/b avulla ja paina lopuksi ;. Äänimuodon valinta E DTV:tä varten TULOLÄHDE TV EXT EXT EXT3 Jos TV vastaanottaa moniäänimuotoja, muoto muuttuu seuraavalla tavalla aina, kun painetaan painiketta ;. Ääni (ENG) : STEREO L/R L R LR Ääni (ENG) : CH A Ääni (ENG) : CH B Ääni (ENG) : MONO Valitse painiketta c/d painamalla vasen (L) tai oikea (R) ääni, kun STEREO tai DUAL MONO -ruutu on näkyvissä. Ääni (ENG) : STEREO L/R L R LR Äänimuodon ruutu katoaa näkyvistä kuuden sekunnin kuluessa. Valittavana olevat kohdat vaihtelevat vastaanotetun lähetyksen mukaan. E ATV:tä varten Painiketta ; painettaessa, muoto muuttuu seuraavissa taulukoissa kuvatulla tavalla. Signaali Stereo Kaksikielinen Monofoninen Signaali Stereo Kaksikielinen Monofoninen NICAM TV -lähetyksen valinta Valittavana olevat kohdat NICAM STEREO tai MONO NICAM CH A, NICAM CH B, NICAM CH AB tai MONO NICAM MONO tai MONO A TV -lähetyksen valinta Valittavana olevat kohdat STEREO tai MONO CH A, CH B tai CH AB MONO Kun signaalia ei tule, äänimuotona näkyy MONO. 0

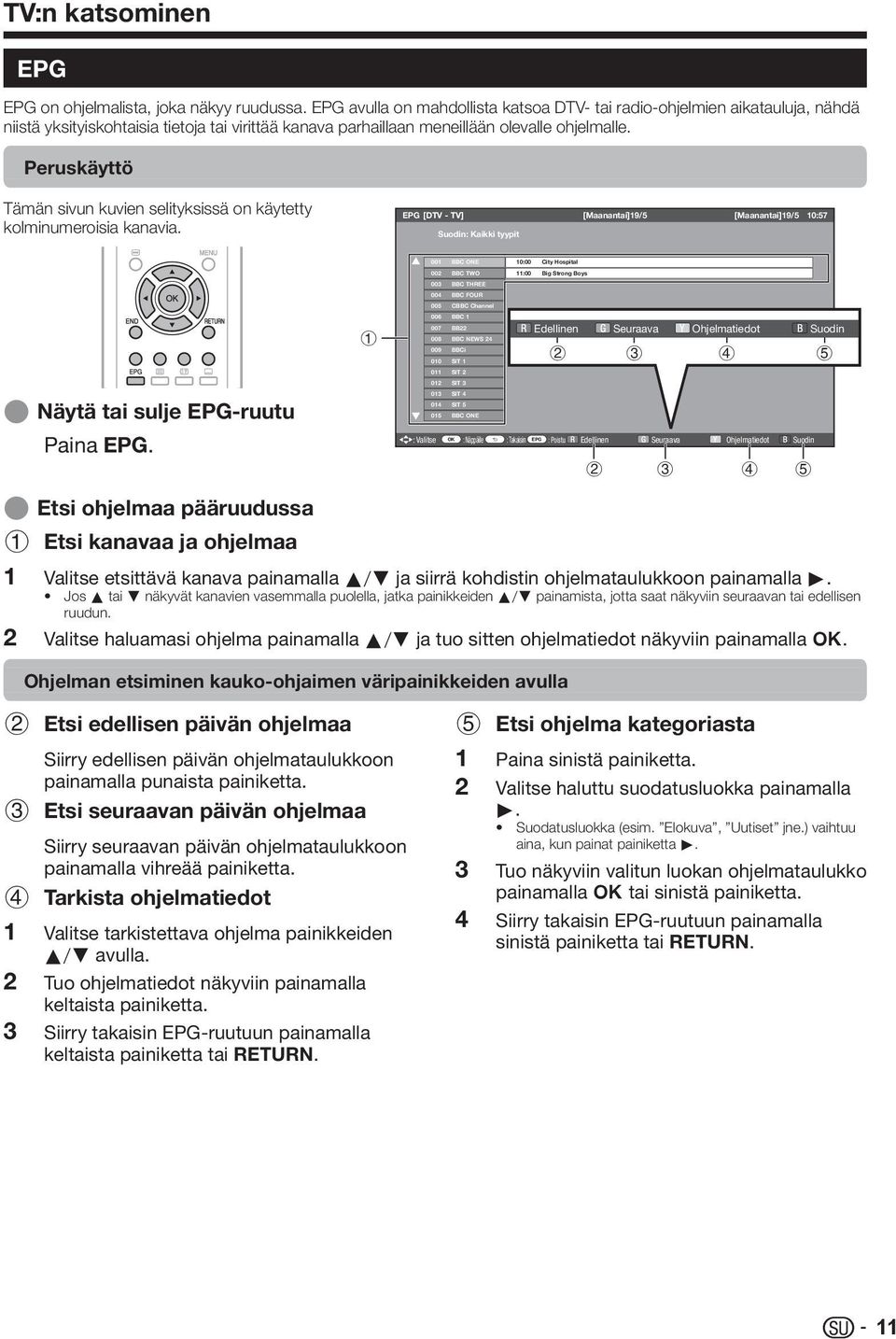

13 TV:n katsominen EPG EPG on ohjelmalista, joka näkyy ruudussa. EPG avulla on mahdollista katsoa DTV- tai radio-ohjelmien aikatauluja, nähdä niistä yksityiskohtaisia tietoja tai virittää kanava parhaillaan meneillään olevalle ohjelmalle. Peruskäyttö Tämän sivun kuvien selityksissä on käytetty kolminumeroisia kanavia. EPG [DTV - TV] [Maanantai]9/5 [Maanantai]9/5 0:57 Suodin: Kaikki tyypit 00 BBC ONE 0:00 City Hospital 00 BBC TWO :00 Big Strong Boys 003 BBC THREE 004 BBC FOUR 005 CBBC Channel E Näytä tai sulje EPG-ruutu Paina EPG. E Etsi ohjelmaa pääruudussa Etsi kanavaa ja ohjelmaa BBC BB BBC NEWS 4 BBCi SIT SIT SIT 3 SIT 4 SIT 5 BBC ONE Edellinen Seuraava Ohjelmatiedot Suodin : Valitse OK : Näppäile 6 : Takaisin EPG : Poistu Edellinen Seuraava Ohjelmatiedot Suodin Valitse etsittävä kanava painamalla a/b ja siirrä kohdistin ohjelmataulukkoon painamalla d. Jos a tai b näkyvät kanavien vasemmalla puolella, jatka painikkeiden a/b painamista, jotta saat näkyviin seuraavan tai edellisen ruudun. Valitse haluamasi ohjelma painamalla a/b ja tuo sitten ohjelmatiedot näkyviin painamalla ;. Ohjelman etsiminen kauko-ohjaimen väripainikkeiden avulla Etsi edellisen päivän ohjelmaa Siirry edellisen päivän ohjelmataulukkoon painamalla punaista painiketta. Etsi seuraavan päivän ohjelmaa Siirry seuraavan päivän ohjelmataulukkoon painamalla vihreää painiketta. Tarkista ohjelmatiedot Valitse tarkistettava ohjelma painikkeiden a/b avulla. Tuo ohjelmatiedot näkyviin painamalla keltaista painiketta. Siirry takaisin EPG-ruutuun painamalla keltaista painiketta tai RETURN. 5 Etsi ohjelma kategoriasta Paina sinistä painiketta. Valitse haluttu suodatusluokka painamalla d. Suodatusluokka (esim. Elokuva, Uutiset jne.) vaihtuu aina, kun painat painiketta d. 3 Tuo näkyviin valitun luokan ohjelmataulukko painamalla ; tai sinistä painiketta. 4 Siirry takaisin EPG-ruutuun painamalla sinistä painiketta tai RETURN.

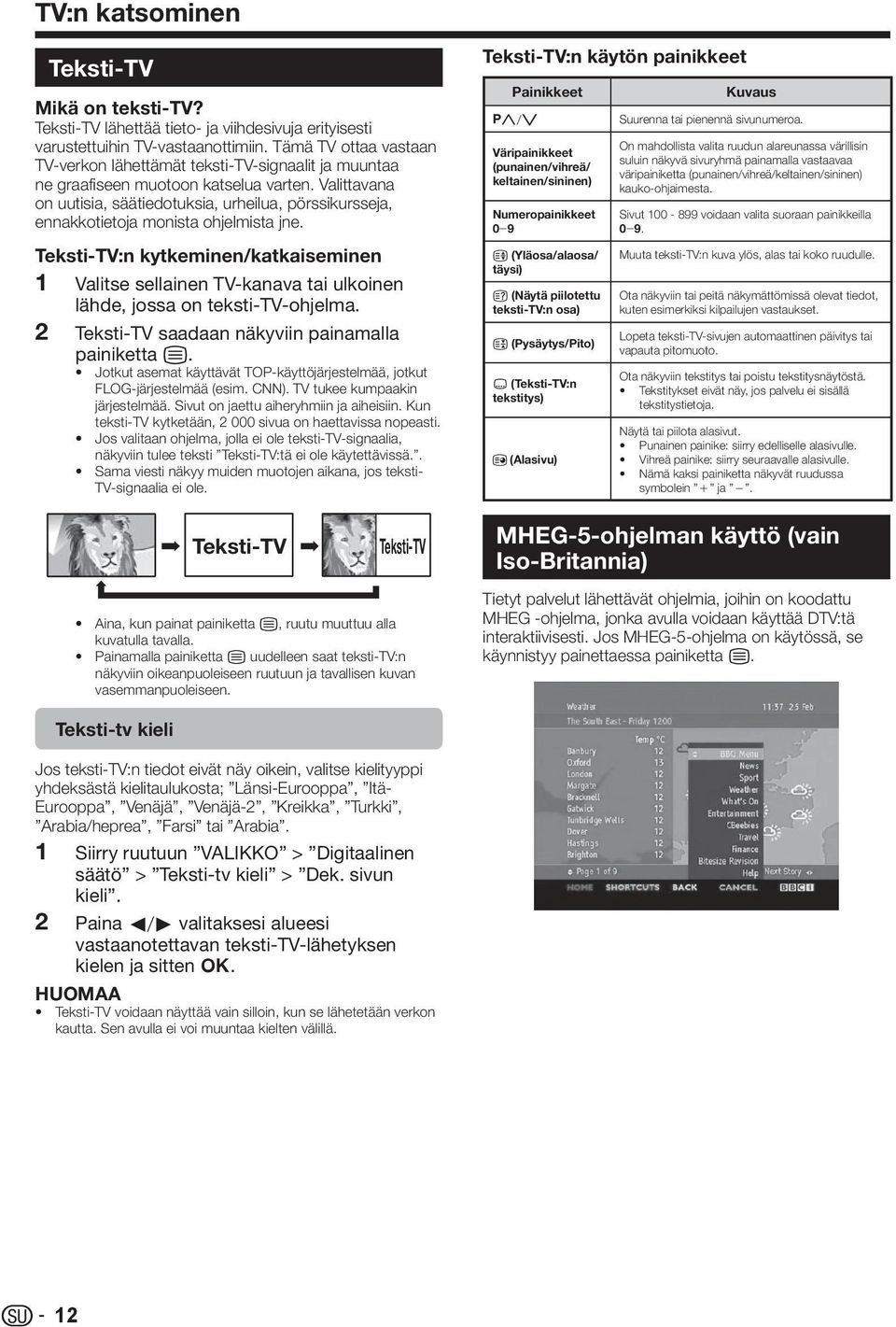

14 TV:n katsominen Teksti-TV Mikä on teksti-tv? Teksti-TV lähettää tieto- ja viihdesivuja erityisesti varustettuihin TV-vastaanottimiin. Tämä TV ottaa vastaan TV-verkon lähettämät teksti-tv-signaalit ja muuntaa ne graafiseen muotoon katselua varten. Valittavana on uutisia, säätiedotuksia, urheilua, pörssikursseja, ennakkotietoja monista ohjelmista jne. Teksti-TV:n kytkeminen/katkaiseminen Valitse sellainen TV-kanava tai ulkoinen lähde, jossa on teksti-tv-ohjelma. Teksti-TV saadaan näkyviin painamalla painiketta m. Jotkut asemat käyttävät TOP-käyttöjärjestelmää, jotkut FLOG-järjestelmää (esim. CNN). TV tukee kumpaakin järjestelmää. Sivut on jaettu aiheryhmiin ja aiheisiin. Kun teksti-tv kytketään, 000 sivua on haettavissa nopeasti. Jos valitaan ohjelma, jolla ei ole teksti-tv-signaalia, näkyviin tulee teksti Teksti-TV:tä ei ole käytettävissä.. Sama viesti näkyy muiden muotojen aikana, jos teksti- TV-signaalia ei ole. Teksti-TV Teksti-TV Aina, kun painat painiketta m, ruutu muuttuu alla kuvatulla tavalla. Painamalla painiketta m uudelleen saat teksti-tv:n näkyviin oikeanpuoleiseen ruutuun ja tavallisen kuvan vasemmanpuoleiseen. Teksti-TV:n käytön painikkeet Painikkeet Kuvaus :r/s Väripainikkeet (punainen/vihreä/ keltainen/sininen) Numeropainikkeet 0_9 v (Yläosa/alaosa/ täysi) k (Näytä piilotettu teksti-tv:n osa) 3 (Pysäytys/Pito) [ (Teksti-TV:n tekstitys) (Alasivu) Suurenna tai pienennä sivunumeroa. On mahdollista valita ruudun alareunassa värillisin suluin näkyvä sivuryhmä painamalla vastaavaa väripainiketta (punainen/vihreä/keltainen/sininen) kauko-ohjaimesta. Sivut voidaan valita suoraan painikkeilla 0_9. Muuta teksti-tv:n kuva ylös, alas tai koko ruudulle. Ota näkyviin tai peitä näkymättömissä olevat tiedot, kuten esimerkiksi kilpailujen vastaukset. Lopeta teksti-tv-sivujen automaattinen päivitys tai vapauta pitomuoto. Ota näkyviin tekstitys tai poistu tekstitysnäytöstä. Tekstitykset eivät näy, jos palvelu ei sisällä tekstitystietoja. Näytä tai piilota alasivut. Punainen painike: siirry edelliselle alasivulle. Vihreä painike: siirry seuraavalle alasivulle. Nämä kaksi painiketta näkyvät ruudussa symbolein e ja f. MHEG-5-ohjelman käyttö (vain Iso-Britannia) Tietyt palvelut lähettävät ohjelmia, joihin on koodattu MHEG -ohjelma, jonka avulla voidaan käyttää DTV:tä interaktiivisesti. Jos MHEG-5-ohjelma on käytössä, se käynnistyy painettaessa painiketta m. Teksti-tv kieli Jos teksti-tv:n tiedot eivät näy oikein, valitse kielityyppi yhdeksästä kielitaulukosta; Länsi-Eurooppa, Itä- Eurooppa, Venäjä, Venäjä-, Kreikka, Turkki, Arabia/heprea, Farsi tai Arabia. Siirry ruutuun VALIKKO > Digitaalinen säätö > Teksti-tv kieli > Dek. sivun kieli. Paina c/d valitaksesi alueesi vastaanotettavan teksti-tv-lähetyksen kielen ja sitten ;. Teksti-TV voidaan näyttää vain silloin, kun se lähetetään verkon kautta. Sen avulla ei voi muuntaa kielten välillä.

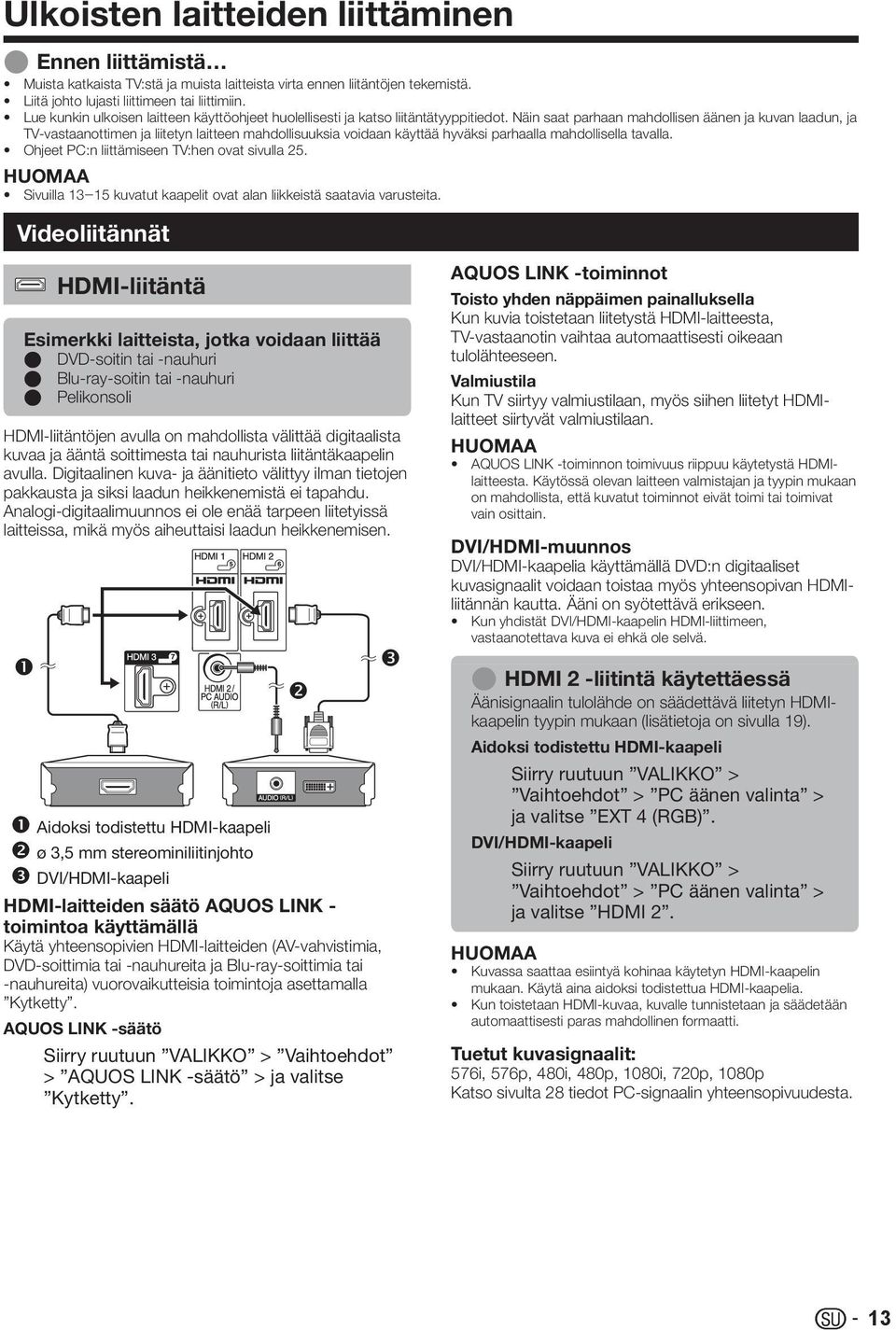

15 Ulkoisten laitteiden liittäminen E Ennen liittämistä Muista katkaista TV:stä ja muista laitteista virta ennen liitäntöjen tekemistä. Liitä johto lujasti liittimeen tai liittimiin. Lue kunkin ulkoisen laitteen käyttöohjeet huolellisesti ja katso liitäntätyyppitiedot. Näin saat parhaan mahdollisen äänen ja kuvan laadun, ja TV-vastaanottimen ja liitetyn laitteen mahdollisuuksia voidaan käyttää hyväksi parhaalla mahdollisella tavalla. Ohjeet PC:n liittämiseen TV:hen ovat sivulla 5. Sivuilla 3_5 kuvatut kaapelit ovat alan liikkeistä saatavia varusteita. Videoliitännät HDMI-liitäntä Esimerkki laitteista, jotka voidaan liittää E DVD-soitin tai -nauhuri E Blu-ray-soitin tai -nauhuri E Pelikonsoli HDMI-liitäntöjen avulla on mahdollista välittää digitaalista kuvaa ja ääntä soittimesta tai nauhurista liitäntäkaapelin avulla. Digitaalinen kuva- ja äänitieto välittyy ilman tietojen pakkausta ja siksi laadun heikkenemistä ei tapahdu. Analogi-digitaalimuunnos ei ole enää tarpeen liitetyissä laitteissa, mikä myös aiheuttaisi laadun heikkenemisen. ❶ ❶ ❷ Aidoksi todistettu HDMI-kaapeli ❷ ø 3,5 mm stereominiliitinjohto ❸ DVI/HDMI-kaapeli HDMI-laitteiden säätö AQUOS LINK - toimintoa käyttämällä Käytä yhteensopivien HDMI-laitteiden (AV-vahvistimia, DVD-soittimia tai -nauhureita ja Blu-ray-soittimia tai -nauhureita) vuorovaikutteisia toimintoja asettamalla Kytketty. AQUOS LINK -säätö Siirry ruutuun VALIKKO > Vaihtoehdot > AQUOS LINK -säätö > ja valitse Kytketty. ❸ AQUOS LINK -toiminnot Toisto yhden näppäimen painalluksella Kun kuvia toistetaan liitetystä HDMI-laitteesta, TV-vastaanotin vaihtaa automaattisesti oikeaan tulolähteeseen. Valmiustila Kun TV siirtyy valmiustilaan, myös siihen liitetyt HDMIlaitteet siirtyvät valmiustilaan. AQUOS LINK -toiminnon toimivuus riippuu käytetystä HDMIlaitteesta. Käytössä olevan laitteen valmistajan ja tyypin mukaan on mahdollista, että kuvatut toiminnot eivät toimi tai toimivat vain osittain. DVI/HDMI-muunnos DVI/HDMI-kaapelia käyttämällä DVD:n digitaaliset kuvasignaalit voidaan toistaa myös yhteensopivan HDMIliitännän kautta. Ääni on syötettävä erikseen. Kun yhdistät DVI/HDMI-kaapelin HDMI-liittimeen, vastaanotettava kuva ei ehkä ole selvä. E HDMI -liitintä käytettäessä Äänisignaalin tulolähde on säädettävä liitetyn HDMIkaapelin tyypin mukaan (lisätietoja on sivulla 9). Aidoksi todistettu HDMI-kaapeli Siirry ruutuun VALIKKO > Vaihtoehdot > PC äänen valinta > ja valitse EXT 4 (RGB). DVI/HDMI-kaapeli Siirry ruutuun VALIKKO > Vaihtoehdot > PC äänen valinta > ja valitse HDMI. Kuvassa saattaa esiintyä kohinaa käytetyn HDMI-kaapelin mukaan. Käytä aina aidoksi todistettua HDMI-kaapelia. Kun toistetaan HDMI-kuvaa, kuvalle tunnistetaan ja säädetään automaattisesti paras mahdollinen formaatti. Tuetut kuvasignaalit: 576i, 576p, 480i, 480p, 080i, 70p, 080p Katso sivulta 8 tiedot PC-signaalin yhteensopivuudesta. 3

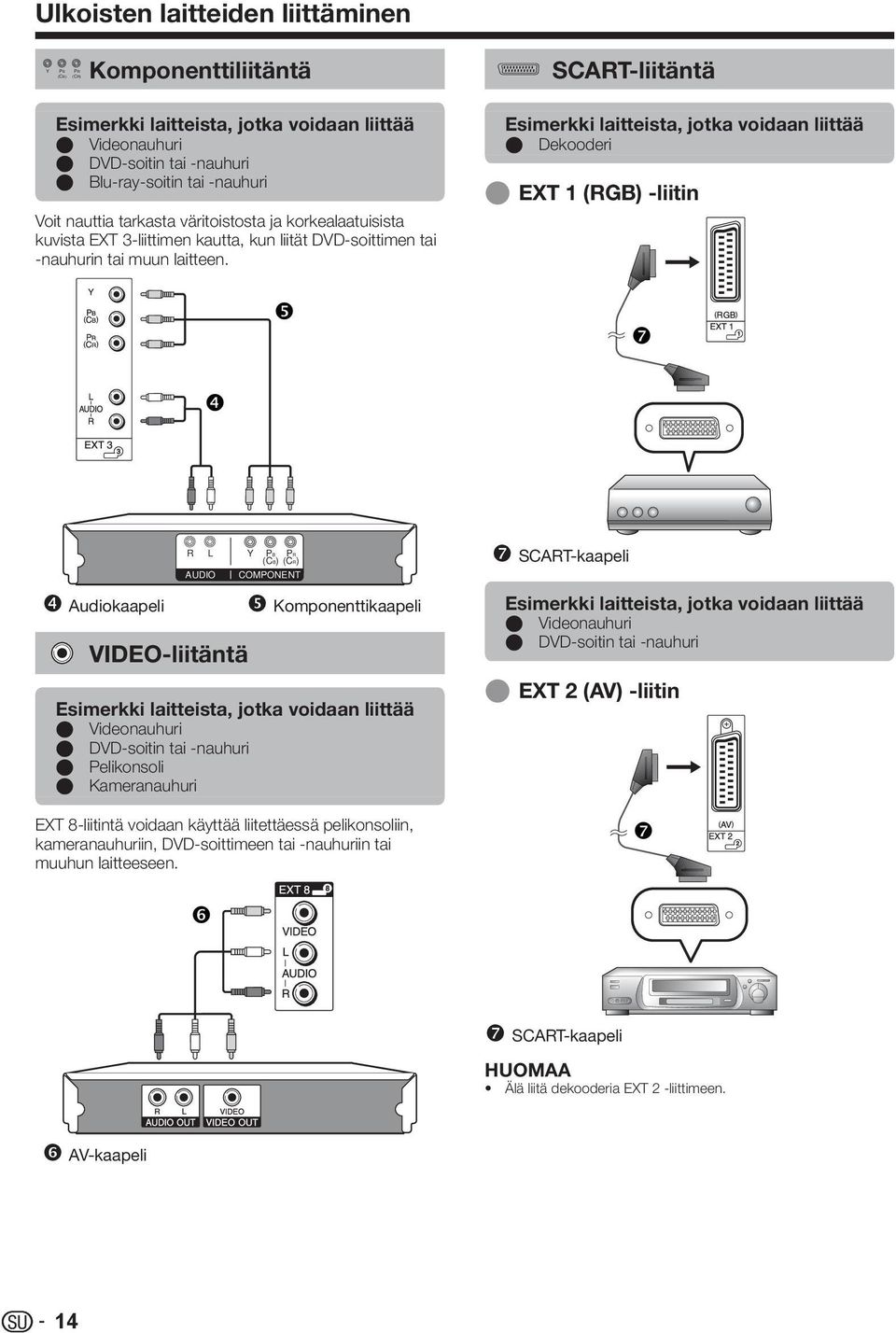

16 PB (CB) PR (CR) Ulkoisten laitteiden liittäminen Y Komponenttiliitäntä SCART-liitäntä Esimerkki laitteista, jotka voidaan liittää E Videonauhuri E DVD-soitin tai -nauhuri E Blu-ray-soitin tai -nauhuri Voit nauttia tarkasta väritoistosta ja korkealaatuisista kuvista EXT 3-liittimen kautta, kun liität DVD-soittimen tai -nauhurin tai muun laitteen. ❺ Esimerkki laitteista, jotka voidaan liittää E Dekooderi E EXT (RGB) -liitin ❼ ❹ ❹ Audiokaapeli R L AUDIO VIDEO-liitäntä Y PB PR (CB) (CR) COMPONENT ❺ Komponenttikaapeli Esimerkki laitteista, jotka voidaan liittää E Videonauhuri E DVD-soitin tai -nauhuri E Pelikonsoli E Kameranauhuri EXT 8-liitintä voidaan käyttää liitettäessä pelikonsoliin, kameranauhuriin, DVD-soittimeen tai -nauhuriin tai muuhun laitteeseen. ❼ SCART-kaapeli Esimerkki laitteista, jotka voidaan liittää E Videonauhuri E DVD-soitin tai -nauhuri E EXT (AV) -liitin ❼ ❻ ❼ SCART-kaapeli Älä liitä dekooderia EXT -liittimeen. ❻ AV-kaapeli 4

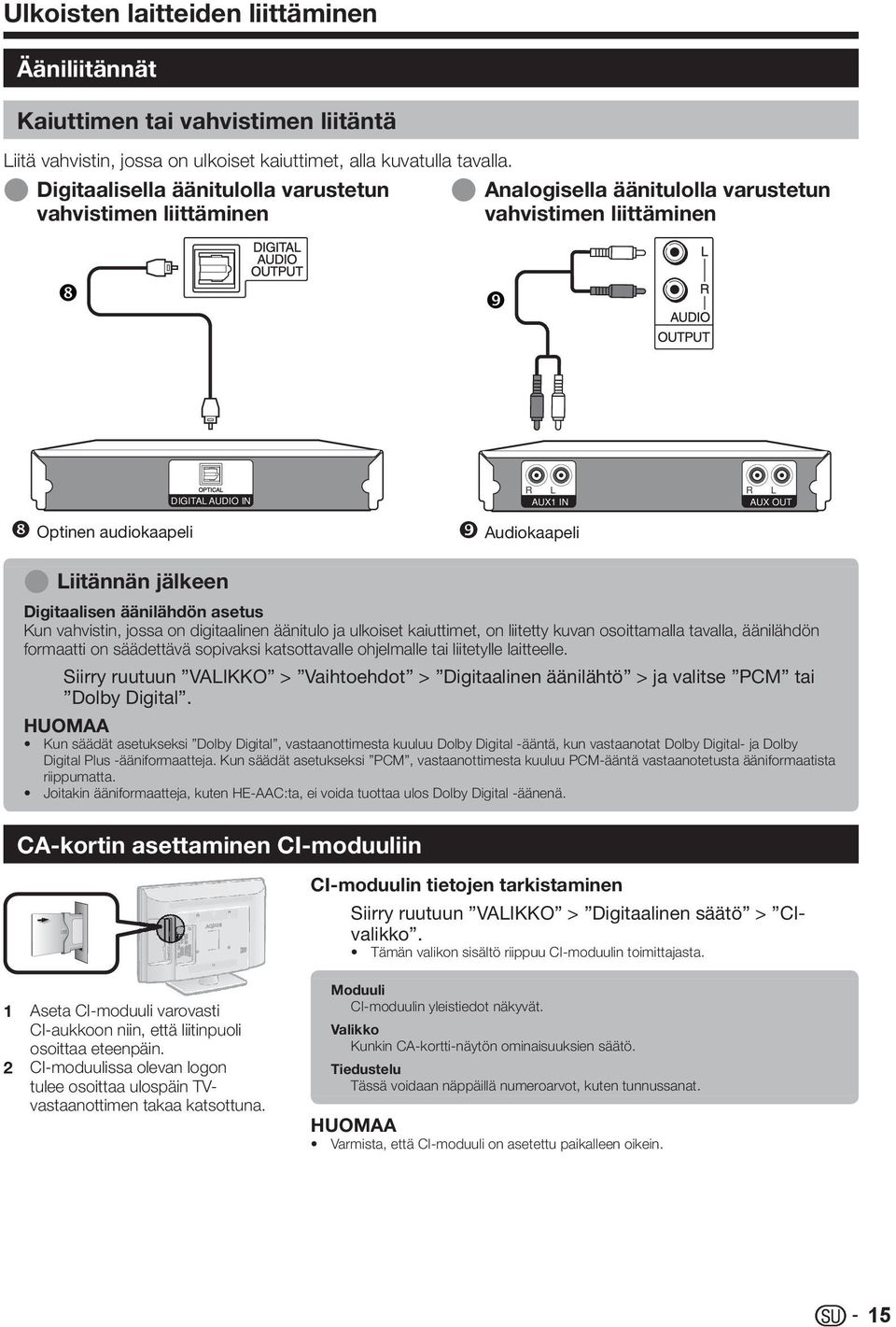

17 Ulkoisten laitteiden liittäminen Ääniliitännät Kaiuttimen tai vahvistimen liitäntä Liitä vahvistin, jossa on ulkoiset kaiuttimet, alla kuvatulla tavalla. E Digitaalisella äänitulolla varustetun E Analogisella äänitulolla varustetun vahvistimen liittäminen vahvistimen liittäminen ❽ ❾ ❽ Optinen audiokaapeli DIGITAL AUDIO IN R L AUX IN ❾ Audiokaapeli R L AUX OUT E Liitännän jälkeen Digitaalisen äänilähdön asetus Kun vahvistin, jossa on digitaalinen äänitulo ja ulkoiset kaiuttimet, on liitetty kuvan osoittamalla tavalla, äänilähdön formaatti on säädettävä sopivaksi katsottavalle ohjelmalle tai liitetylle laitteelle. Siirry ruutuun VALIKKO > Vaihtoehdot > Digitaalinen äänilähtö > ja valitse PCM tai Dolby Digital. Kun säädät asetukseksi Dolby Digital, vastaanottimesta kuuluu Dolby Digital -ääntä, kun vastaanotat Dolby Digital- ja Dolby Digital Plus -ääniformaatteja. Kun säädät asetukseksi PCM, vastaanottimesta kuuluu PCM-ääntä vastaanotetusta ääniformaatista riippumatta. Joitakin ääniformaatteja, kuten HE-AAC:ta, ei voida tuottaa ulos Dolby Digital -äänenä. CA-kortin asettaminen CI-moduuliin CI-moduulin tietojen tarkistaminen Siirry ruutuun VALIKKO > Digitaalinen säätö > CIvalikko. Tämän valikon sisältö riippuu CI-moduulin toimittajasta. Aseta CI-moduuli varovasti CI-aukkoon niin, että liitinpuoli osoittaa eteenpäin. CI-moduulissa olevan logon tulee osoittaa ulospäin TVvastaanottimen takaa katsottuna. Moduuli CI-moduulin yleistiedot näkyvät. Valikko Kunkin CA-kortti-näytön ominaisuuksien säätö. Tiedustelu Tässä voidaan näppäillä numeroarvot, kuten tunnussanat. Varmista, että CI-moduuli on asetettu paikalleen oikein. 5

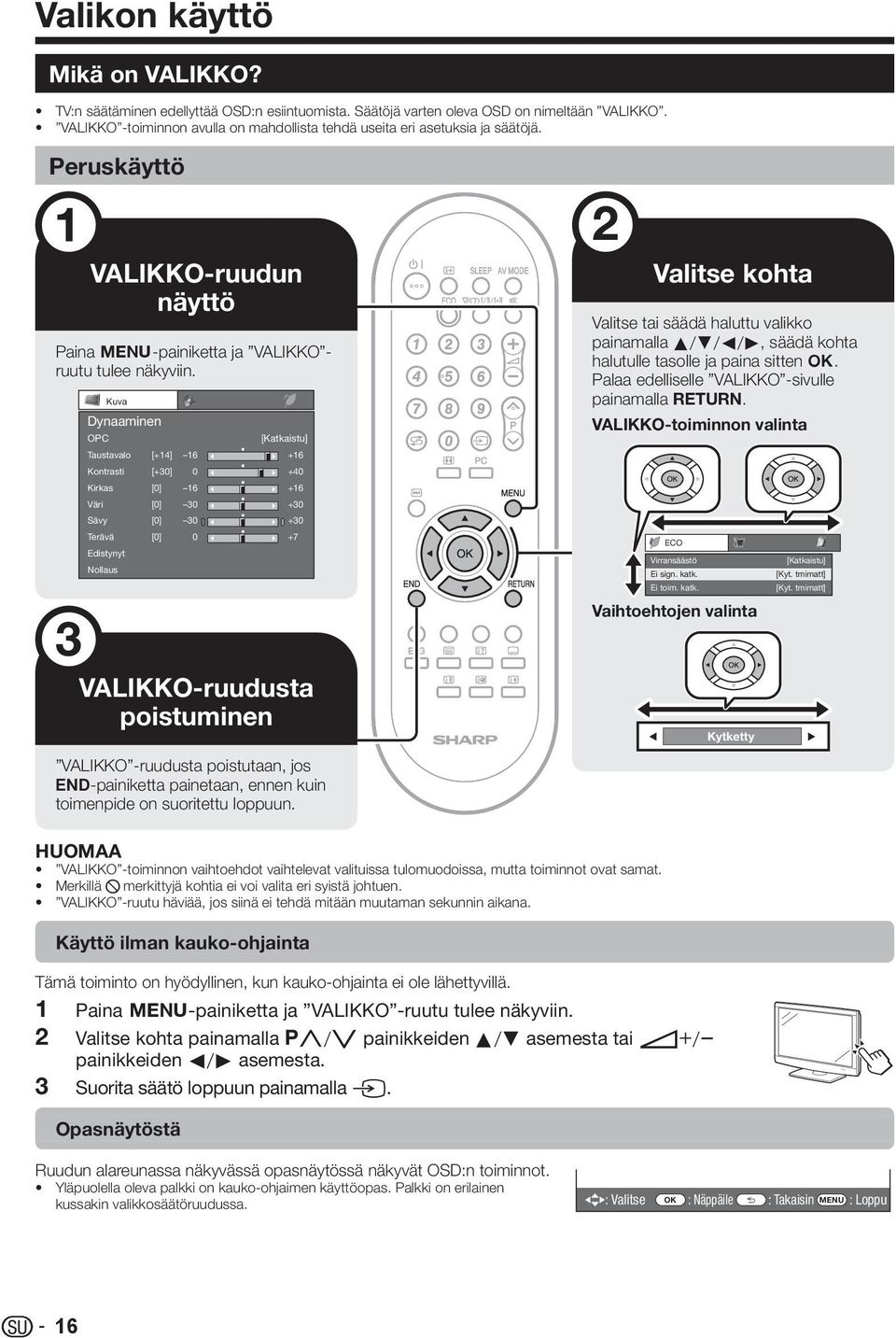

18 Valikon käyttö Mikä on VALIKKO? TV:n säätäminen edellyttää OSD:n esiintuomista. Säätöjä varten oleva OSD on nimeltään VALIKKO. VALIKKO -toiminnon avulla on mahdollista tehdä useita eri asetuksia ja säätöjä. Peruskäyttö VALIKKO-ruudun näyttö ja VALIKKO - ruutu tulee näkyviin. Kuva Dynaaminen OPC [Katkaistu] Taustavalo [+4] 6 +6 Kontrasti [+30] Kirkas [0] 6 +6 Väri [0] Sävy [0] Terävä [0] 0 +7 Edistynyt Nollaus Valitse kohta Valitse tai säädä haluttu valikko painamalla a/b/c/d, säädä kohta halutulle tasolle ja paina sitten ;. Palaa edelliselle VALIKKO -sivulle painamalla RETURN. VALIKKO-toiminnon valinta ECO Virransäästö Ei sign. katk. Ei toim. katk. Vaihtoehtojen valinta [Katkaistu] [Kyt. tmimatt] [Kyt. tmimatt] VALIKKO-ruudusta poistuminen VALIKKO -ruudusta poistutaan, jos >-painiketta painetaan, ennen kuin toimenpide on suoritettu loppuun. Kytketty VALIKKO -toiminnon vaihtoehdot vaihtelevat valituissa tulomuodoissa, mutta toiminnot ovat samat. Merkillä 4 merkittyjä kohtia ei voi valita eri syistä johtuen. VALIKKO -ruutu häviää, jos siinä ei tehdä mitään muutaman sekunnin aikana. Käyttö ilman kauko-ohjainta Tämä toiminto on hyödyllinen, kun kauko-ohjainta ei ole lähettyvillä. ja VALIKKO -ruutu tulee näkyviin. 3 Valitse kohta painamalla :r/s painikkeiden a/b asemesta tai i+/- painikkeiden c/d asemesta. Suorita säätö loppuun painamalla b. Opasnäytöstä Ruudun alareunassa näkyvässä opasnäytössä näkyvät OSD:n toiminnot. Yläpuolella oleva palkki on kauko-ohjaimen käyttöopas. Palkki on erilainen kussakin valikkosäätöruudussa. : Valitse OK : Näppäile 6 : Takaisin MENU : Loppu 6

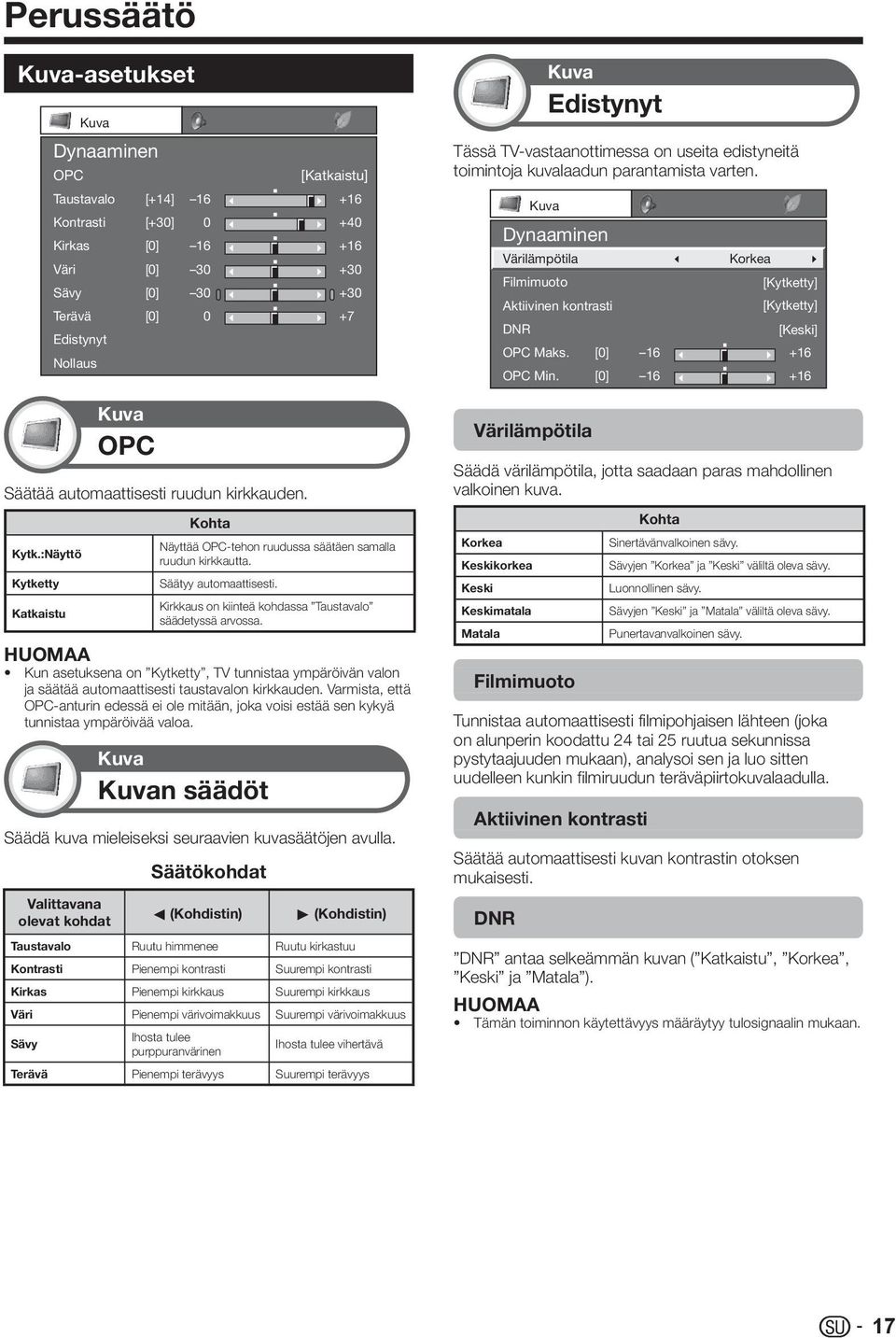

19 Perussäätö Kuva-asetukset Kuva Dynaaminen OPC [Katkaistu] Taustavalo [+4] 6 +6 Kontrasti Kirkas Väri Sävy Terävä Edistynyt Nollaus [+30] [0] [0] [0] [0] Kuva OPC Säätää automaattisesti ruudun kirkkauden. Kohta Näyttää OPC-tehon ruudussa säätäen samalla Kytk.:Näyttö ruudun kirkkautta. Kytketty Säätyy automaattisesti. Kirkkaus on kiinteä kohdassa Taustavalo Katkaistu säädetyssä arvossa. Kun asetuksena on Kytketty, TV tunnistaa ympäröivän valon ja säätää automaattisesti taustavalon kirkkauden. Varmista, että OPC-anturin edessä ei ole mitään, joka voisi estää sen kykyä tunnistaa ympäröivää valoa. Kuva Kuvan säädöt Säädä kuva mieleiseksi seuraavien kuvasäätöjen avulla. Valittavana olevat kohdat Säätökohdat c (Kohdistin) d (Kohdistin) Taustavalo Ruutu himmenee Ruutu kirkastuu Kontrasti Pienempi kontrasti Suurempi kontrasti Kirkas Pienempi kirkkaus Suurempi kirkkaus Väri Pienempi värivoimakkuus Suurempi värivoimakkuus Sävy Ihosta tulee purppuranvärinen Ihosta tulee vihertävä Terävä Pienempi terävyys Suurempi terävyys Kuva Edistynyt Tässä TV-vastaanottimessa on useita edistyneitä toimintoja kuvalaadun parantamista varten. Kuva Dynaaminen Värilämpötila Filmimuoto Aktiivinen kontrasti DNR OPC Maks. [0] OPC Min. [0] Värilämpötila 6 6 Korkea [Kytketty] [Kytketty] [Keski] Säädä värilämpötila, jotta saadaan paras mahdollinen valkoinen kuva. Korkea Keskikorkea Keski Keskimatala Matala Filmimuoto Kohta Sinertävänvalkoinen sävy. Sävyjen Korkea ja Keski väliltä oleva sävy. Luonnollinen sävy. Sävyjen Keski ja Matala väliltä oleva sävy. Punertavanvalkoinen sävy. Tunnistaa automaattisesti filmipohjaisen lähteen (joka on alunperin koodattu 4 tai 5 ruutua sekunnissa pystytaajuuden mukaan), analysoi sen ja luo sitten uudelleen kunkin filmiruudun teräväpiirtokuvalaadulla. Aktiivinen kontrasti Säätää automaattisesti kuvan kontrastin otoksen mukaisesti. DNR DNR antaa selkeämmän kuvan ( Katkaistu, Korkea, Keski ja Matala ). Tämän toiminnon käytettävyys määräytyy tulosignaalin mukaan. 7

20 Perussäätö OPC-ala OPC-anturin automaattisen säädön kirkkaustasoala voidaan säätää halutuksi. OPC-anturin säätöalan maksimisäätö on e 6 ja minimisäätö f 6. Tämä toiminto on käytettävissä vain, kun OPC -asetuksena on Kytketty tai Kytk.:Näyttö. Suurinta säätöarvoa ei voi säätää minimiarvoa pienemmäksi luvuksi. Pienintä säätöarvoa ei voi säätää maksimiarvoa suuremmaksi luvuksi. Suurinta ja pienintä säätöarvoa ei voi säätää samaksi luvuksi. Ympäröivän valon kirkkauden mukaan OPC-anturi ei kenties toimi, jos säätöala on pieni. AV-MUOTO AV-MUOTO -toiminnossa on useita katseluvaihtoehtoja, jotta järjestelmä saadaan parhaalla mahdollisella tavalla sopimaan ympäristöön, joka saattaa vaihdella huoneen kirkkauden, katsottavan ohjelman tai ulkoisen laitteen kuvatulon tyypin mukaan. Standardi Elokuva Peli PC* Käyttäjä Paina #. Muoto muuttuu aina, kun painat painiketta #. Voit myös muuttaa muotoa Kuva - ja Ääni - valikkoruudussa painamalla painiketta #. Dynaaminen (Kiinteä) Dynaaminen Kohta Erittäin terävälle kuvalle tavallisesti valaistussa huoneessa. Elokuvan katsomiseksi pimennetyssä huoneessa. Videopelien pelaamiseen. PC:tä varten. Käyttäjä voi muokata säätöjä halutulla tavalla. Muoto voidaan säätää kullekin tulolähteelle. Selkeä, suurta kontrastia korostava kuva urheilun katsomiseen ( Kuva - ja Ääni -asetuksia ei voi säätää). Selkeä, suurta kontrastia korostava kuva urheilun katsomiseen. Ääniasetukset Ääni Dynaaminen Diskantti [0] 5 +5 Basso Tasapaino Ympäristötila [0] [0] 5 L +5 R [Katkaistu] Tyyppi [Normaali] Äänikuvaus Nollaus Ääni Äänen säätö Voit säätää äänen mieleiseksi seuraavien säätöjen avulla. Valittavana olevat kohdat c (Kohdistin) d (Kohdistin) Diskantti Heikompi diskantti Voimakkaampi diskantti Basso Heikompi basso Voimakkaampi basso Tasapaino Pienennä oikean kaiuttimen ääntä Ääni Ympäristötila Pienennä vasemman kaiuttimen ääntä Tämän toiminnon avulla on mahdollista nauttia todentuntuisesta elävästä äänestä. Merkillä * merkitty kohta on käytettävissä vain, kun on valittu HDMI, HDMI, HDMI 3 tai EXT 4 TULOLÄHDE - valikosta. 8

21 Perussäätö Normaali Äänikuvaus Kuulorajoitt. Ääni Tyyppi Kohta Ääni kuuluu normaalisti. Valitsemalla tämän vaihtoehdon voit säätää asetuksia heikkonäköisiä varten (katso alla). Selostus heikkokuuloisia varten kuuluu oletusarvoisesti TV:n kaiuttimista, kun ohjelma sisältää äänitietoa. Ääni Äänikuvaus Käytettävissä vain, kun valitset edellä Tyyppi -valikosta Äänikuvaus. Kaiutin Kuulokkeet Ään.v. Kohta Kun valitset asetuksen Kytketty, ääni heikkonäköisiä varten kuuluu TV:n kaiuttimista. Kun valitset asetuksen Kytketty, ääni heikkonäköisiä varten kuuluu kuulokeliittimestä. Säädä kaiuttimien tai kuulokkeiden äänenvoimakkuutta. Automaattinen äänenvoimakkuuden säätö Vaihtoehdot Automaattinen äänenvoimakkuus Eri äänilähteillä saattaa olla erilainen äänenvoimakkuustaso, kuten usein on itse ohjelmalla ja sen mainoskatkoilla. Automaattinen äänenvoimakkuuden säädin poistaa tämän ongelman tasoittamalla eri tasot. Vain äänen kuuntelu Vaihtoehdot Vain Ääni Kun kuunnellaan musiikkia musiikkiohjelmasta, on mahdollista katkaista TV pois päältä ja nauttia vain äänestä. Katkaistu Kytketty Äänitulon säätö Kohta Kuva näkyy ja ääni kuuluu. Ääni kuuluu, mutta kuvaa ei näy. Vaihtoehdot PC äänen valinta EXT 4 -liitintä tai HDMI -liitintä käytettäessä on valittava, kumpi liitin käyttää AUDIO (R/L) jakkia analogista äänituloa varten. Kohta Tätä vaihtoehtoa käytetään, kun laitteet (myös PC) liitetään DVI/HDMI-kaapelin avulla HDMI HDMI -liittimeen ja analogiset äänisignaalit vastaanotetaan AUDIO (R/L) -jakista*. Tätä vaihtoehtoa käytetään, kun PC liitetään EXT 4 (RGB) EXT 4 -liittimeen ja analogiset äänisignaalit vastaanotetaan AUDIO (R/L) -jakista. * HDMI-signaalit ovat etusijalla, kun signaali sisältää ääntä. Tämä on säädettävä arvoksi EXT 4 (RGB), kun liitetään laitteita (myös PC) aidoksi todistetun HDMI-kaapelin avulla HDMI -liittimeen. Jos HDMI on säädetty, ääntä ei lähde vastaanottimesta. 9

22 Perussäätö Virransäästöasetukset ECO Virransäästö Ei sign. katk. Ei toim. katk. [Standardi] [Kyt. tmimatt] [Kyt. tmimatt] ECO Virransäästö Tämän toiminnon avulla voit vähentää automaattisesti taustavalon kirkkautta, jotta virrankulutus pienenee ja taustavalon elinikä kasvaa. Kohta Katkaistu Taustavalon kirkkaus vastaa valitussa AV- MUOTO -asetuksessa määritettyä arvoa. Standardi Vähentää taustavalon kirkkautta 0 %. Edistynyt Vähentää taustavalon kirkkautta 30 %. Tämä toiminto ei ole käytössä, kun AV-MUOTO -asetuksen arvoksi on säädetty Dynaaminen (Kiinteä). E Virransäästö -tilan kuvakkeet Kuvake Kuvaus Virransäästö -asetukseksi on säädetty Standardi. Virransäästö -asetukseksi on säädetty Edistynyt. ECO Ei sign. katk. Kun tämän toiminnon asetukseksi on säädetty Mahdollista, TV kytkeytyy automaattisesti valmiustilaan, jos signaalia ei tule 5 minuutin kuluessa. ECO Ei toim. katk. TV kytkeytyy automaattisesti valmiustilaan, jos mitään toimintoa ei suoriteta säädetyn aikajakson kuluessa ( 30 min. tai 3 t ). Kanava-asetukset Automaattinen asennus Säätö Automaattinen asennus TV tunnistaa ja tallentaa automaattisesti kaikki alueella näkyvät kanavat. Tämän toiminnon avulla voit myös suorittaa digitaalisen ja analogisen kanavaasetuksen erikseen ja muuttaa asetuksia alustavan automaattiasennuksen jälkeen. Kun ruudussa on valittu asetus kyllä, voidaan säätää kieli ja kanavahaku samoin kuin alustavassa automaattiasennuksessa. PIN-koodi on syötettävä, kun käytetään toimintoa Automaattinen asennus. PIN-koodin oletusarvo on 34. Lisätietoja PIN-koodin asetuksen muuttamisesta on kohdassa Tunnussanan tai lapsilukon asetukset (sivu ). Lisätietoja PIN-koodin poistamisesta (PIN-koodia ei enää tarvitse syöttää) on kohdassa TUNNUSSSANAN PIN-KOODIN POISTAMINEN (sivu 4). Koti/Kauppa-asetusta ja maa-asetusta ei voi tehdä Säätö -valikon Automaattinen asennus -vaihtoehdon avulla. Jos haluat muuttaa näitä säätöjä, suorita alustava automaattiasennus automaattisesti sen jälkeen, kun Säätö - valikon Nollaus -vaihtoehto on suoritettu. Kanavan yksityiskohtaiset asetukset Säätö Ohjelman säätö DTV-/ATV-kanavan asetukset voidaan säätää automaattisesti tai manuaalisesti. PIN-koodi on syötettävä, kun käytetään toimintoa Ohjelman säätö. PIN-koodin oletusarvo on 34. Lisätietoja PINkoodin asetuksen muuttamisesta on kohdassa Tunnussanan tai lapsilukon asetukset (sivu ). Lisätietoja PIN-koodin poistamisesta (PIN-koodia ei enää tarvitse syöttää) on kohdassa TUNNUSSSANAN PIN-KOODIN POISTAMINEN (sivu 4). 0

23 Perussäätö Lisähaku Käytä tätä valikkoa uusien kanavien automaattiseen lisäämiseen sen jälkeen, kun automaattiasennus on tehty. Kanavamuokkaus Tämän valikon avulla voit muuttaa joitakin valitun kanavan asetuksia. Tarra Kun TV-kanava lähettää verkkonimensä, Automaattinen asennus tunnistaa tiedon ja nimeää kanavan. Kanavien nimiä voidaan kuitenkin muuttaa. Valitse painikkeita a/b/c/d painamalla kanavan uuden nimen kirjaimet ja paina sitten ;. Toista vaihetta, kunnes nimi on kirjoitettu. Nimessä voi olla kuusi merkkiä tai vähemmän. Jos kanavan nimessä on alle kuusi kirjainta, säädä kanavan nimi valitsemalla LOPPU. Taajuus Taajuus voidaan säätää haluttuun asentoon (vain analogiset kanavat). Säädä katsomalla taustakuvaa. Voit säätää taajuutta painamalla painikkeita c/d. Aina, kun painat painiketta c tai d, arvo muuttuu 0,05 MHz:n välein. Värijärjestelmä Valitse vastaanottoa varten paras mahdollinen värijärjestelmä ( Autom., PAL, SECAM tai NTSC ) (vain analogiset kanavat). Äänijärjestelmä Valitse vastaanotolle paras mahdollinen äänijärjestelmä (lähetysjärjestelmät) ( B/G, A B/G, D/K, A D/K, A D/K, I, L tai L ) (vain analogiset kanavat). Kanavan ohitus Merkillä merkityt kanavat ohitetaan painettaessa painiketta :r/s TV:stä tai kauko-ohjaimesta. Valitse haluamasi kanava painamalla painikkeita a/b. Aseta ohitettavan kanavan kohdalle -merkki painamalla ;. Kanavalajittelu Kanavien paikat voidaan lajitella. Valitse painiketta a/b painamalla kanava, jonka paikkaa haluat muuttaa, ja paina sitten ;. 3 Kanavan Kanavan numero nimi Monosco 576- DTV 006 DTV 007 Monosco 576- Kanavalajittelu Siirrä se haluttuun paikkaan painamalla a/b ja paina sitten ;. Kanavan Kanavan numero nimi DTV 006 Monosco 576- DTV 007 Monosco 576- Dekooderi Kanavalajittelu Toista vaiheita ja kunnes kaikki halutut kanavat on lajiteltu. Kun TV-vastaanottimeen liitetään dekooderi, on valittava kanavat, joiden koodaus halutaan purkaa. Kanavalukko Kun kanava on lukittu, PIN-koodi on näppäiltävä aina, kun kanavaan viritetään. Katso kohdasta Lapsilukko tiedot PIN-koodin säätämisestä. Kun jonkin kanavan Kanavalukko on säädetty, viesti Lapsilukko on kytketty. tulee näkyviin ja kyseisen kanavan kuva ei näy eikä ääni kuulu. Jos painiketta RETURN painetaan viestin Lapsilukko on kytketty. näkyessä, PIN-näppäilyikkuna tulee näkyviin. Kun näppäillään oikea PIN-koodi, Lapsilukko vapautuu tilapäisesti, kunnes virta katkaistaan.

24 Perussäätö Tunnussanan tai lapsilukon asetukset Säätö Lapsilukko Tällä voidaan käyttää PIN-koodia suojaamaan tiettyjä säätöjä vahingossa tapahtuvalta muuttamiselta. PIN-koodi on syötettävä, kun käytetään toimintoa Lapsilukko. PIN-koodin oletusarvo on 34. Lisätietoja PIN-koodin poistamisesta (PIN-koodia ei enää tarvitse syöttää) on kohdassa TUNNUSSSANAN PIN-KOODIN POISTAMINEN (sivu 4). Muuta PIN Rekisteröi nelinumeroinen tunnusnumero Lapsilukko - toimintoa varten. Näppäile nelinumeroinen luku PIN-koodiksi käyttämällä 0_9. Varmista näppäilemällä sama nelinumeroinen luku kuin vaiheessa. Lukitun kanavan katsomista varten on näppäiltävä PIN-koodi (lisätietoja kanavien lukitsemisesta on sivulla ). Kun valitaan lukittu kanava, esiin tulee kehotus näppäillä PIN. Paina RETURN, jotta saat näkyviin PIN-näppäilyruudun. Peruuta PIN Tässä voidaan nollata PIN-koodin. Pane kaiken varalta PIN-koodinumero muistiin tämän käyttöohjeen taakse, leikkaa se pois ja säilytä varmassa paikassa, johon lapset eivät pääse käsiksi. Vanhempien suorittama luokitus Tämän toiminnon avulla on mahdollista rajoittaa DTV-kanavia. Sillä voidaan estää lapsia katsomasta mahdollisesti vahingollisia väkivaltaa ja seksiä sisältäviä kohtauksia. Yleinen katselu ja Vanhempien hyväksynnän ominaisuudet ovat vain Ranskassa käytettyjä luokituksia. Katso sivulta 3 tarkemmat tiedot luokituksista. Kielisäädöt Digitaalinen säätö Tekstitys Säädä kaksi haluttua tekstityskieltä (mukaan lukien kuulovammaisten tekstitys), jotka näkyvät, jos teksti on saatavilla. Valittavana olevat kohdat E. kieli E. kieli E Kuulovammaisille E Tekstityksen kielen muuttaminen Aina, kun painetaan [ kauko-ohjaimesta, tekstitys muuttuu. Katkaistu. kieli. kieli E Aseta Kuulovammaisille asentoon kyllä Kuulovammaisten tekstitys ohittaa kaikki tekstityskieliasetukset (esim.. kieli,. kieli jne.). ESIMERKKI. kieli (Kuulovammaisille). kieli Tekstitykset eivät näy, jos kanava ei sisällä tekstitystietoja. Vaihtoehdot Digitaaliäänen Aseta digitaalisen äänen ensisijainen (toissijainen) kieli valitsemalla haluttu kieli kohdasta. Digitaaliäänen kieli (. Digitaaliäänen kieli ). Tämä asetus on voimassa vain, kun vähintään yksi audiokieli on käytettävissä. E Multiaudiokielten kytkeminen Aina, kun painetaan ; kauko-ohjaimesta, audiokieli muuttuu. Voit säätää kaksi haluttua multiaudiokieltä, jos audiokielet ovat käytettävissä. Säätö Kieli Ruutunäytön kieli voidaan valita Säätö -valikosta. Valittavana on 3 kieltä. Lisätietoja valittavista kielistä on teknisten tietojen taulukon OSD-kieli-sarakkeessa (sivu 30).

25 Hyödyllisiä katselutoimintoja Kuvakoon valinta Voit valita kuvan koon. Valittavana olevat kuvakoot vaihtelevat vastaanotetun signaalin tyypin mukaan. Kohta (SD-signaaleille [normaali tarkkuus]) Tämä tila mahdollistaa TV:n kytkeytymisen Autom. automaattisesti eri kuvakokojen välillä. Säilyttää alkuperäisen kuvasuhteen Normaali täysikokoisessa ruutunäytössä. 4:9 letterbox-kuville. Ohut sivuviiva näkyy Zoomaus 4:9 kummallakin puolella ja voit nähdä viivat myös joidenkin ohjelmien ylä- ja alareunassa. Tällä muodolla kuva on venytetty ruudun sivuja Panoraama kohti. Kuva saattaa näkyä Täysi -muotoisena lähetyssignaalien mukaan. Täysi 6:9 puristetuille kuville. 6:9 letterbox-kuville. Viivat saattavat näkyä Elokuva 6:9 ylä- ja alareunassa joissakin ohjelmissa. 4:9 letterbox-kuville. Viivat saattavat näkyä Elokuva 4:9 ylä- ja alareunassa joissakin ohjelmissa. Kohta (HD-signaaleille [teräväpiirto]) Tämä tila mahdollistaa TV:n kytkeytymisen Autom. automaattisesti eri kuvakokojen välillä. Näyttö yliskannatulla kuvalla. Leikkaa ruudun Täysi kaikkia sivuja. Näyttö aliskannatulla kuvalla. Näyttö teräväpiirtokuvalla, joka on säädetty parhaalla Aliskannaus mahdollisella tavalla. Kohinaa saattaa näkyä näytön reunassa joissakin ohjelmissa. Pis. pistltä Näyttää kuvan samalla pikselimäärällä ruudussa. Jotkut kohdat eivät näy vastaanotetusta signaalista riippuen. Paina f. Laajakuvamuoto -valikko tulee näkyviin. Valikossa on lueteltu ne Laajakuvamuoto -asetukset, jotka voidaan valita parhaillaan vastaanotettavalle videosignaalille. Paina painiketta f tai a/b Laajakuvamuoto -valikon näkyessä ruudussa. Kun selaat vaihtoehtoja, kukin niistä heijastuu heti näytössä. Ei ole tarpeen painaa painiketta ;. Periaatteessa, jos Laajakuvamuoto - valikon Autom. -asetus otetaan käyttöön, paras Laajakuvamuoto valitaan automaattisesti kullekin videonauhurilla tai DVD-soittimella tai -nauhurilla toistettavalle lähetykselle tai ohjelmalle. Näytön asetukset Kanavanäyttö Kanavatiedot saadaan näkyviin painamalla painiketta p kauko-ohjaimesta. DTV:tä varten ATV:tä varten BBC TV 00 Ääni (ENG) : STEREO Dolby Digital Plus Kuva : 080i Teksti : ENG /3 BBC TV 90 Ääni : MONO Kuva : PAL * Nelinumeroiset numerot (esim. 000) tulevat näkyviin, kun jokin viidestä Pohjoismaasta on valittu maa-asetuksissa. E Aikanäyttö kanavatiedoissa On mahdollista saada näkyviin DTV-ja teksti-tvlähetyksiin sisältyvä aikatieto. Valitse TV-kanava. Paina p. Kanavanäyttö tulee näkyviin TV-ruutuun. Aina, kun painat painiketta p, aikanäytön ja kanavatietojen näyttömuoto vaihtuu. Ajan ja nimen näyttö Vaihtoehdot Ohjelman nimen näyttö Tämän toiminnon avulla voidaan näyttää ohjelmatiedot, kuten otsikko ja lähetysaika, kun kanava viritetään. Digitaalinen säätö Aikavyöhyke Aseta oman alueesi oikea aikavyöhyke. 3
