MALLI LC-70UD20E LC-70UD20EN LC-70UD20KN LC-60UD20E LC-60UD20EN LC-60UD20KN KÄYTTÖOHJE NESTEKIDENÄYTTÖINEN VÄRILLINEN TV-VASTAANOTIN

Transkriptio

1 MALLI LC-70UD20E LC-70UD20EN LC-70UD20KN LC-60UD20E LC-60UD20EN LC-60UD20KN KÄYTTÖOHJE NESTEKIDENÄYTTÖINEN VÄRILLINEN TV-VASTAANOTIN R

2 ASA CE-lauseke: SHARP Electronics vakuuttaa täten että tämä LCD-televisio on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen. Vakuutus on nähtävissä osoitteessa: HUOMA LCD-televisio on tarkoitettu ainoastaan sisäkäyttöön. CE-lauseke: SHARP Electronics vakuuttaa täten että 3D-lasit tyyppinen laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen. Vakuutus on nähtävissä osoitteessa:

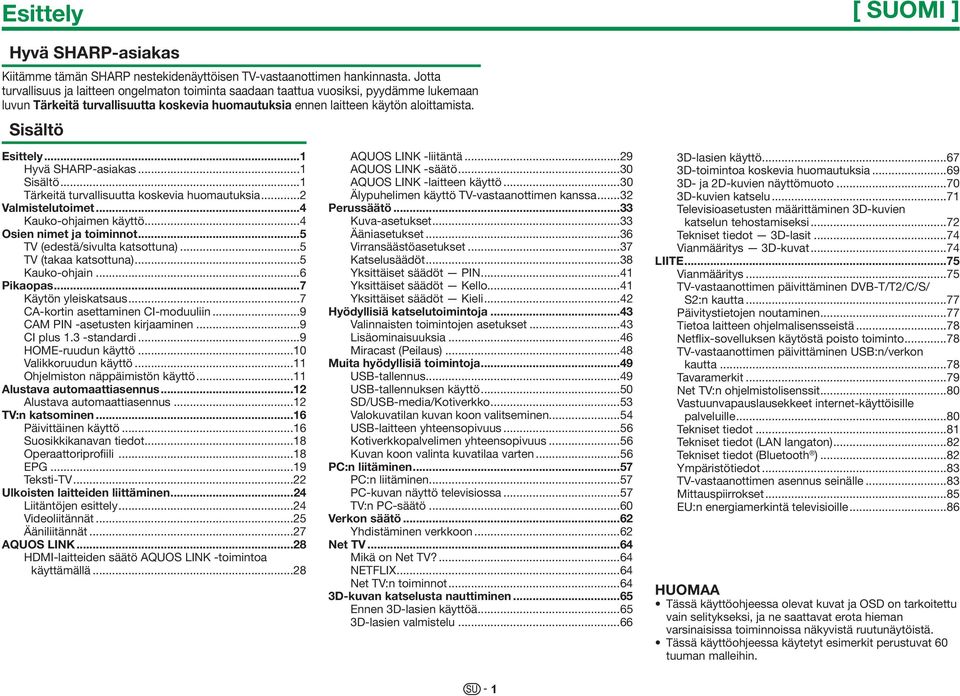

3 Esittely [ SUOMI ] Hyvä SHARP-asiakas Kiitämme tämän SHARP nestekidenäyttöisen TV-vastaanottimen hankinnasta. Jotta turvallisuus ja laitteen ongelmaton toiminta saadaan taattua vuosiksi, pyydämme lukemaan luvun Tärkeitä turvallisuutta koskevia huomautuksia ennen laitteen käytön aloittamista. Sisältö Esittely...1 Hyvä SHARP-asiakas...1 Sisältö...1 Tärkeitä turvallisuutta koskevia huomautuksia...2 Valmistelutoimet...4 Kauko-ohjaimen käyttö...4 Osien nimet ja toiminnot...5 TV (edestä/sivulta katsottuna)...5 TV (takaa katsottuna)...5 Kauko-ohjain...6 Pikaopas...7 Käytön yleiskatsaus...7 CA-kortin asettaminen CI-moduuliin...9 CAM PIN -asetusten kirjaaminen...9 CI plus 1.3 -standardi...9 HOME-ruudun käyttö...10 Valikkoruudun käyttö...11 Ohjelmiston näppäimistön käyttö...11 Alustava automaattiasennus...12 Alustava automaattiasennus...12 TV:n katsominen...16 Päivittäinen käyttö...16 Suosikkikanavan tiedot...18 Operaattoriprofiili...18 EPG...19 Teksti-TV...22 Ulkoisten laitteiden liittäminen...24 Liitäntöjen esittely...24 Videoliitännät...25 Ääniliitännät...27 AQUOS LINK...28 HDMI-laitteiden säätö AQUOS LINK -toimintoa käyttämällä...28 AQUOS LINK -liitäntä...29 AQUOS LINK -säätö...30 AQUOS LINK -laitteen käyttö...30 Älypuhelimen käyttö TV-vastaanottimen kanssa...32 Perussäätö...33 Kuva-asetukset...33 Ääniasetukset...36 Virransäästöasetukset...37 Katselusäädöt...38 Yksittäiset säädöt PIN...41 Yksittäiset säädöt Kello...41 Yksittäiset säädöt Kieli...42 Hyödyllisiä katselutoimintoja...43 Valinnaisten toimintojen asetukset...43 Lisäominaisuuksia...46 Miracast (Peilaus)...48 Muita hyödyllisiä toimintoja...49 USB-tallennus...49 USB-tallennuksen käyttö...50 SD/USB-media/Kotiverkko...53 Valokuvatilan kuvan koon valitseminen...54 USB-laitteen yhteensopivuus...56 Kotiverkkopalvelimen yhteensopivuus...56 Kuvan koon valinta kuvatilaa varten...56 PC:n liitäminen...57 PC:n liitäminen...57 PC-kuvan näyttö televisiossa...57 TV:n PC-säätö...60 Verkon säätö...62 Yhdistäminen verkkoon...62 Net TV...64 Mikä on Net TV?...64 NETFLIX...64 Net TV:n toiminnot D-kuvan katselusta nauttiminen...65 Ennen 3D-lasien käyttöä D-lasien valmistelu D-lasien käyttö D-toimintoa koskevia huomautuksia D- ja 2D-kuvien näyttömuoto D-kuvien katselu...71 Televisioasetusten määrittäminen 3D-kuvien katselun tehostamiseksi...72 Tekniset tiedot 3D-lasit...74 Vianmääritys 3D-kuvat...74 LIITE...75 Vianmääritys...75 TV-vastaanottimen päivittäminen DVB-T/T2/C/S/ S2:n kautta...77 Päivitystietojen noutaminen...77 Tietoa laitteen ohjelmalisensseistä...78 Netflix-sovelluksen käytöstä poisto toiminto...78 TV-vastaanottimen päivittäminen USB:n/verkon kautta...78 Tavaramerkit...79 Net TV:n ohjelmistolisenssit...80 Vastuunvapauslausekkeet internet-käyttöisille palveluille...80 Tekniset tiedot...81 Tekniset tiedot (LAN langaton)...82 Tekniset tiedot (Bluetooth )...82 Ympäristötiedot...83 TV-vastaanottimen asennus seinälle...83 Mittauspiirrokset...85 EU:n energiamerkintä televisioille...86 Tässä käyttöohjeessa olevat kuvat ja OSD on tarkoitettu vain selitykseksi, ja ne saattavat erota hieman varsinaisissa toiminnoissa näkyvistä ruutunäytöistä. Tässä käyttöohjeessa käytetyt esimerkit perustuvat 60 tuuman malleihin. 1

4 Esittely Tärkeitä turvallisuutta koskevia huomautuksia Puhdistaminen Irrota verkkojohto pistorasiasta ennen laitteen puhdistamista. Puhdista laite kostealla kankaalla. Älä käytä nestemäisiä puhdistimia tai aerosoleja. Puhdista likainen paneeli hellästi pehmeällä ja kostealla liinalla. Älä pyyhi paneelia kemiallisella liinalla suojataksesi sitä. Kemikaalit saattavat vaurioittaa tai rikkoa TVvastaanottimen kuoren. Vesi ja kosteus Älä käytä laitetta veden lähellä, kuten kylpyammeen, pesualtaan, keittiön tiskipöydän, pyykinpesupaikan tai uima-altaan läheisyydessä tai märässä kellarissa. Älä aseta kukkamaljakoita tai muita nesteitä sisältäviä astioita laitteen päälle. Vettä saattaa roiskua laitteeseen, mikä saattaa aiheuttaa tulipalon syttymisen tai sähköiskun. Jalusta Älä aseta laitetta epävakaalle telineelle, jalustalle, kolmijalalle tai pöydälle. Tämä saattaa aiheuttaa laitteen kaatumisen, mistä on seurauksena vakavia henkilövahinkoja sekä laitevahinkoja. Käytä ainoastaan valmistajan suosittelemaa tai laitteen mukana toimitettua telinettä, jalustaa, kolmijalkaa, pidintä tai pöytää. Kun laite asennetaan seinälle, valmistajan ohjeita on aina noudatettava tarkasti. Käytä aina vain valmistajan suosittelemia asennustarvikkeita. Kun telineeseen asennetun laitteen paikkaa halutaan muuttaa, laitetta on siirrettävä äärimmäisen huolellisesti. Äkkipysäytykset, liiallinen voima ja epätasainen lattiapinta saattavat aiheuttaa laitteen putoamisen telineeltä. Ilmanvaihto Laitteessa olevat aukot ovat ilmanvaihtoa varten. Älä peitä tai tuki näitä aukkoja, sillä riittämätön ilmanvaihto saattaa aiheuttaa ylikuumenemista ja/ tai lyhentää laitteen käyttöikää. Älä aseta laitetta vuoteelle, sohvalle, matolle tms. pinnalle, sillä nämä pinnat saattavat tukkia ilmanvaihtoaukot. Tätä laitetta ei ole suunniteltu asennettavaksi suljettuun kaapistoon; älä siis aseta sitä suljettuun tilaan, kuten kirjahyllyyn tai telineeseen, ellei riittävästä ilmanvaihdosta ole pidetty huolta noudattamalla valmistajan antamia ohjeita. Jätä laitteen joka puolelle vähintään 10 cm vapaata tilaa tuuletusta varten. Tämän laitteen nestekidenäyttö on valmistettu lasista. Se saattaa siis mennä rikki, jos laite putoaa tai siihen kohdistuu voimakas isku. Jos LCD-paneeli rikkoutuu, varo loukkaamasta itseäsi rikkinäiseen lasiin. Lämmönlähteet Pidä laite poissa lämmönlähteistä, kuten lämpöputkista, lämmittimistä, liesistä ja muista lämpöä erittävistä esineistä (vahvistimet mukaan lukien). Tulipalon estämiseksi älä koskaan aseta kynttilöitä tai muita avotulenlähteitä TV-vastaanottimen päälle tai sen läheisyyteen. Tulipalo- tai sähköiskuvaaran estämiseksi älä aseta verkkojohtoa TVvastaanottimen tai muiden painavien esineiden alle. 2 Kuulokkeet Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista kuuntelua korkealla äänenvoimakkuuden tasolla. Älä pidä paikallaan pysyvää kuvaa näytössä kauan aikaa, sillä siitä saattaa jäädä jälkikuva. Sähkövirtaa kuluu aina, kun laite on kytketty verkkovirtaan. Huolto Älä yritä huoltaa laitetta itse. Kannen irrottaminen altistaa korkealle jännitteelle ja muille vaaroille. Jätä huolto ammattihenkilön suoritettavaksi. LCD-paneeli on erittäin korkealaatuinen tekninen tuote, joka toistaa tarkasti kuvan yksityiskohdat. Suuren pikselimäärän vuoksi ruudussa saattaa silloin tällöin näkyä muutama toimimaton pikseli kiinteänä sinisenä, vihreänä tai punaisena pisteenä. Tämä on kuitenkin laitteen teknisten vaatimusten rajoissa eikä ole oire laiteviasta. Varotoimia TV-vastaanotinta kuljetettaessa Kun TV-vastaanotinta siirretään, älä kanna sitä kohdistamalla painetta näyttöön. Varmista, että TV:tä kantaa aina vähintään kaksi henkilöä kahdella kädellä, toinen käsi toisella ja toinen toisella puolella TV:tä. Laitteet, jotka on yhdistetty rakennuksen perustan suojamaadoitukseen MAINSliitännän tai muiden suojamaadoitukseen tai koaksiaalisella kaapelilla television jakelujärjestelmään liitettyjen laitteiden kautta, saattavat aiheuttaa joissakin tapauksissa tulipalon vaaraan. Tästä johtuen liitäntä television jakelujärjestelmään tulee suorittaa sähköisesti eristetyn laitteen kautta tietyllä taajuusalueella (galvaaninen eristys, katso EN ). Norjassa ja Ruotsissa eristevaatimukset koskevat myös laitteita, jotka voidaan liittää television jakelujärjestelmiin. Kotelon hoitaminen Pyyhi kotelon pinta kevyesti pehmeällä liinalla (puuvilla, flanelli). Kemiallisen liinan (kostea/kuiva liinatyyppinen rätti jne.) käyttö voi aiheuttaa pääyksikön kotelon komponenttien muodonmuutoksia tai halkeamia. Pyyhkiminen karkealla liinalla tai runsaan voiman käyttö voi naarmuttaa kotelon pintaa. Jos kotelo on hyvin likainen, pyyhi se vedellä laimennettuun neutraaliin pesuaineeseen kostutetulla sekä väännetyllä liinalla ja pyyhi se sen jälkeen pehmeällä, kuivalla liinalla. Vältä bentseenin, tinnerin ja muiden liuotteiden käyttöä, sillä ne voivat aiheuttaa kotelon muodonmuutoksia ja maalin poiskuoriutumista. Älä käytä hyönteismyrkkyjä tai muita tulenarkoja nesteitä. Älä myöskään anna kotelon joutua kosketuksiin kumi- tai vinyylituotteiden kanssa pitkäksi aikaa. Muovin sisällä olevat pehmentimet saattavat aiheuttaa kotelon muodonmuutoksia ja maalin poiskuoriutumista.

5 Esittely Etupaneelin hoitaminen Katkaise päävirta ja irrota AC-johto seinäpistorasiasta ennen käsittelyä. Pyyhi etupaneelin pinta kevyesti pehmeällä liinalla (puuvilla, flanelli jne.). Etupaneelin suojaamiseksi älä käytä likaista liinaa, nestepuhdistusaineita tai kemiallista liinaa (kostea/kuiva liinatyyppinen rätti jne.). Se saattaa vahingoittaa etupaneelin pintaa. Pyyhkiminen karkealla liinalla tai runsaan voiman käyttö voi naarmuttaa etupaneelin pintaa. Puhdista erittäin likainen etupaneeli hellästi pehmeällä ja kostealla liinalla (voimakkaasti pyyhkiminen saattaa naarmuttaa etupaneelin pintaa). Jos etupaneeli on pölyinen, käytä sen puhdistukseen kaupoissa myytävää antistaattista harjaa. VAROITUS Voit estää tulipalon leviämisen pitämällä aina kynttilät tai muun avotulen kaukana tästä tuotteesta. 3D-lasit Tahattoman nielemisen estäminen Pidä tämä varuste poissa pienten lasten ulottuvilta. Pienet lapset saattavat niellä vahingossa näitä osia. Jos lapsi nielee vahingossa jonkin näistä osista, ota välittömästi yhteyttä lääkäriin. Ei saa purkaa osiin Älä pura osiin tai muokkaa 3D-laseja paitsi paristoja kierrätettäessä. 3D-laseja ei saa purkaa osiin tai muokata. Litiumparistoa koskeva varoitus Paristoja ei saa altistaa liialliselle kuumuudelle, kuten suoralle auringonpaisteelle tai avotulelle. Vaihda paristo vain samanlaiseen tai vastaavaan paristoon. Paristo voi räjähtää, jos se vaihdetaan virheellisesti. Aseta paristot niin, että niiden navat vastaavat paristokotelon merkintöjä (+ ja ). Noudata oikeaa käytäntöä ladatessasi paristoa. Pariston virheellinen lataaminen voi vahingoittaa paristoa tai aiheuttaa kemikaalien vuotamista paristosta, mikä vastaavasti taas voi aiheuttaa tulipalon, loukkaantumisen tai vahinkoja. 3D-lasien käsittely 3D-laseja ei saa pudottaa, niihin ei saa käyttää voimaa eikä niiden päälle saa astua. Muutoin lasiosa saattaa vaurioitua, mistä voi aiheutua vammoja. Varo, etteivät sormesi jää jumiin 3D-lasien saranaosaan. Siitä voi olla seurauksena vamma. Ole erityisen tarkkaavainen, kun lapset käyttävät tätä tuotetta. 3D-lasien käyttö 3D-lasien näkökyvyn tulisi olla rajallinen. Suojausvaroitus määrää enintään 3 tuntia katselua, eikä missään tapauksessa yli yhden esityksen pituisesti tauko mukaan laskettuna. Käytä vain määriteltyyn tarkoitukseen olevia 3D-laseja. 3D-lasit päässä ei saa liikkua ympäriinsä. Ympäröivä alue vaikuttaa pimeältä, mikä voi aiheuttaa putoamisen tai muita loukkaantumisia aiheuttavia onnettomuuksia. 3D-lasien hoitaminen 3D-lasien linssit saadaan puhdistaa vain oheisella pyyhkeellä. Poista pöly ja lika pyyhkeestä. Pyyhkeessä oleva pöly tai lika voi aiheuttaa naarmuja. Älä käytä liuottimia kuten bentseeniä ja ohenteita, koska niiden käyttö voi vahingoittaa pinnoitetta. Varo 3D-lasien puhdistuksen aikana, ettei vettä tai muita nesteitä pääse kosketuksiin lasien kanssa. Silloin kun 3D-laseja ei käytetä, säilytä niitä aina oheisessa kotelossa. 3D-lasien säilytyksessä on vältettävä erittäin kosteita tai kuumia paikkoja. 3D-kuvien katselu Jos kärsit huimauksesta, pahoinvoinnista tai muista vaivoista 3D-kuvien katselun aikana, lopeta käyttö ja anna silmien levätä. Älä käytä 3D-laseja, jos niissä on säröjä tai ne ovat rikki. 3

6 Valmistelutoimet Kauko-ohjaimen käyttö Paristojen asettaminen Ennen kuin televisiota käytetään ensimmäisen kerran, aseta kaksi oheista AAA -kokoista paristoa paristotilaan. Kun paristot tyhjenevät, eikä kauko-ohjain enää toimi, vaihda paristot uusiin AAA -kokoisiin paristoihin. 1 Avaa paristotilan kansi. Kauko-ohjaimen kulma Käytä kauko-ohjainta suuntaamalla se kauko-ohjaimen tunnistimeen. Kaukoohjaimen ja tunnistinruudun välissä olevat esineet saattavat estää oikean toiminnan. 2 Aseta kaksi oheista AAA -kokoista paristoa. Aseta paristot niin, että niiden liittimet vastaavat paristokotelon merkintöjä (e) ja (f). 3 Sulje paristokotelon kansi. 5 m Kauko-ohjaimen tunnistin HUOMAUTUS Paristojen virheellinen käyttö saattaa aiheuttaa kemikaalien vuotamisen tai räjähdyksen. Alla olevia ohjeita on ehdottomasti noudatettava. Älä käytä yhdessä erityyppisiä paristoja. Erityyppisillä paristoilla on erilaiset ominaisuudet. Älä käytä yhdessä vanhoja ja uusia paristoja. Vanhan ja uuden pariston käyttö yhdessä lyhentää uuden pariston käyttöikää tai saattaa aiheuttaa kemikaalien vuotamista vanhasta paristosta. Ota kuluneet paristot heti pois. Paristoista vuotavat kemikaalit saattavat aiheuttaa ihottumaa. Jos huomaat, että kemikaaleja on vuotanut, pyyhi paristo heti huolellisesti kankaalla. Säilytysolosuhteista johtuen tämän laitteen mukana toimitetuilla paristoilla saattaa olla tavallista lyhyempi käyttöikä. Jos et käytä kauko-ohjainta pitkään aikaan, poista siitä paristot. Paristojen hävittämisessä huomioitavaa Mukana toimitetut paristot eivät sisällä vahingollisia aineita, kuten kadmiumia, lyijyä tai elohopeaa. Paristojen hävittämistä koskevissa säännöksissä on määrätty, että paristoja ei saa enää hävittää talousjätteiden mukana. Kaikki käytetyt paristot on vietävä liikkeissä oleviin erityisiin keräyspisteisiin. Huomautuksia kauko-ohjaimesta Älä kolhi kauko-ohjainta. Älä myöskään anna kaukoohjaimen kastua äläkä pidä sitä kosteissa tiloissa. Älä asenna tai sijoita kauko-ohjainta suoraan auringonvaloon. Kuumuus voi vaurioittaa laitteen pintaa. Kauko-ohjain ei kenties toimi kunnolla, jos TV:n kaukoohjaimen tunnistimeen kohdistuu suora auringonvalo tai voimakas valo valaisimesta. Muuta tällaisessa tapauksessa valaisimen tai TV:n asentoa tai käytä kauko-ohjainta lähempänä kauko-ohjaimen tunnistinta. 4

7 Osien nimet ja toiminnot TV (edestä/sivulta katsottuna) TV (takaa katsottuna) jatkuu a (Valmiustila/virta kytketty) MENU (Valikko) b (Tulolähde) C.I. (COMMON INTERFACE) -aukko :r/s (Ohjelma [Kanava]) i +/- (Äänenvoimakkuus) Kauko-ohjaimen tunnistin (sivu 4) OPC-tunnistin (sivu 34) LED-valo *1 OUTPUT (Kuulokkeet/ AUDIO (L/R)) -liitin *3 USB 1 -portti SD -kortti Tämä paneeli lähettää signaalia käyttämiäsi 3D-laseja kohti, kun katsot 3D-kuvia. lisätietoja on sivulla 73. I 3D-toiminto: Sininen valaistus 2D-toiminto: Valkoinen valaistus TV (takaa katsottuna) PC -liitin RS-232C -liitin EXT 2 (VIDEO/AUDIO (L/R)) -liitin KOMPONENTTI EXT 1 (RGB) -liitin HDMI 1 (HDMI/ARC) -liitin HDMI 2 (HDMI) -liitin HDMI 3 (HDMI) -liitin HDMI 4 (HDMI/MHL) -liitin *4 USB 1 -portti USB 2 (HDD) -portti ETHERNET -liitin DIGITAL AUDIO OUTPUT -liitin Antenniliitin Satelliittiantenniliitin HDMI 3/PC AUDIO (L/R) -jakki *2 J Sekä HDMI 3- että PC-liittimet voivat käyttää samaa äänituloliitintä (HDMI 3/PC AUDIO (L/R)). Oikea kohta on kuitenkin valittava Äänivalinta -valikosta (lisätietoja on sivulla 44). K Kun kuulokkeet liitetään OUTPUT-liittimeen, ääni voidaan tuottaa kaiuttimista (sivu 45). L Kopiointisuojattua HDCP 2.2 -signaalia voi katsella vain HDMI4-liitännän kautta. Vaihda liitäntää. VAROITUS Liiallinen korvakuulokkeiden tai tavallisten kuulokkeiden äänipaine voi aiheuttaa kuulonalenemaa. Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista kuuntelua korkealla äänenvoimakkuuden tasolla. Käytä tietyillä mitoilla määriteltyä tuotetta, jotta HDMI-kaapeliin/USB-laitteeseen saadaan paras mahdollinen yhteys. HDMI: runko: (syvyys) 12 mm tai vähemmän/(pituus) 32 mm tai vähemmän USB: runko: (syvyys) 10 mm tai vähemmän/(pituus) 57 mm tai vähemmän Liitin: (syvyys) 7 mm tai vähemmän 5

8 Osien nimet ja toiminnot Kauko-ohjain LC-60UD20E LC-70UD20E LC-60UD20EN LC-60UD20KN LC-70UD20EN LC-70UD20KN >a (Valmiustila/virta kytketty) (sivu 16) 2 ATV Siirtyminen tavalliseen analogiseen TVtoimintoon. DTV Siirtyminen digitaaliseen TV-toimintoon. SAT Siirtyminen satelliittitoimintoon. RADIO DTV/SAT: Kytke radio- ja tietomuodon välillä. Kun DVB välittää vain datalähetystä (ei radiolähetystä), radiolähetys ohitetaan. 3 EXT MEDIA -painikkeet EXT MEDIA -painikkeita käytetään AQUOS LINK -toimintoihin ja USBtallennustoimintoihin jne. AQUOS LINK (sivut 28_31): Käytä vuorovaikutteisesti järjestelmän yhteensopivia laitteita yhdellä kaukoohjaimella. USB-tallennus (sivut 49_52): Tallenna ohjelma, jota katsot. 4 Numeropainikkeet 0_9 Säädä kanava. Näppäile halutut numerot. Säädä sivu teksti-tv-muodossa. Kun jokin viidestä Pohjoismaasta (Ruotsi, Norja, Suomi, Tanska tai Islanti) valitaan alustavan automaattisen asennuksen maa-asetuksissa (sivut 12), DTV-palvelut ovat nelinumeroisia. Kun jokin muu maa on valittuna, DTVpalvelut ovat kolminumeroisia. 5 A (Palautus takaisin) Paluu edelliseen valittuun kanavaan tai ulkoiseen tuloon. 6 # (sivu 33) Ääni-/kuva-asetusten valinta. f (Laajakuvamuoto) (sivut 43, 56 ja 57) Valitse laajakuvamuoto. 7 7 (Äänimuoto) (sivu 17) Valitse moniäänimuoto. 8 i+/- (Äänenvoimakkuus) Suurenna tai pienennä TV:n äänenvoimakkuutta. 9 e (Vaimennus) TV:n ääni päälle tai pois päältä. 0 (HOME) Tuo HOME -ruutu esiin ja nauti internetyhteydestä ja kotiverkkotoiminnoista sekä tee TV-vastaanottimeen asetuksia. Q 3D (sivut 65_74) Valitse joko 3D- tai 2D-kuvien katselu. W a/b/c/d (Kohdistin) Valitse haluamasi kohta. ; Komennon suorittaminen. ATV/DTV/SAT: Näytä KAN.lista, kun mitään muuta Valikko -ruutua ei ole käynnistetty. E > ATV/DTV/SAT: Poistu Valikko -ruudusta. AQUOS NET+: Paluu aloitussivulle. RCONTROL (sivut 50, 52, ja 55) Paneelin näyttö eräiden ruudun toimintojen käyttämiseksi. T p (Näytä tiedot) (sivu 17) Aseman tietojen (kanavan numero, signaali jne.) näyttö ruudulla. P. INFO Digitaalisen videolähetyksen (vain DTV/ SAT) kautta välitettävien ohjelmatietojen näyttö. Y b (Tulo) (sivu 16) Tulolähteen valinta. U ECO (Standardi/Edistynyt/Katkaistu) (sivu 37) Valitse Virransäästö -asetus. I m (Teksti-TV) (sivu 22) ATV: Näytä analoginen teksti-tv. DTV/SAT: Valinta MHEG-5 tai teksti-tv DTV/SAT:lle. O :r/s ATV/DTV/SAT: Valitse TV-kanava. PMENU Valikko -ruutu kytketty/katkaistu (sivu 11). A EPG (sivut 19_21) DTV/SAT: EPG-ruudun näyttö. S6 (Paluu) ATV/DTV/SAT: Palaa edelliseen näyttöön. AQUOS NET+: Paluu edelliselle sivulle (tämä ei välttämättä toimi kaikissa palveluissa). DHyödyllisten toimintojen painikkeet [ (Tekstitys) (sivut 22 ja 42) Kytke tekstityksen kielet päälle tai pois päältä. k (Näytä piilotettu teksti-tv:n osa) (sivu 22) 1 (Alasivu) (sivu 22) 3 (Pysäytys/Pito) (sivu 22) Ruudussa liikkuvan kuvan pysäytys. Teksti-TV: Lopeta teksti-tv-sivujen automaattinen päivitys tai vapauta pitomuoto. FR/G/Y/B (Väri) -painikkeet Väripainikkeiden avulla valitaan vastaavanväriset kohdat ruudusta (esim. EPG, MHEG-5, Teksti-TV). GNETFLIX-painike Tuo esiin Netflix-näytön. (Lue lisää sivulta 64.) Netflix on saatavilla tietyissä maissa. Rajoittamaton jäsenyys vaaditaan. Lisätietoja osoitteesta 6

9 Pikaopas Käytön yleiskatsaus Suorita alla näkyvät vaiheet yksi kerrallaan, kun käytät TV-vastaanotinta. Jotkut vaiheista eivät ehkä ole tarpeen TV-vastaanottimen asennuksesta ja liitännästä riippuen. 1. Valmistelu TV:n liittäminen 2. Valmistelu TV:n säätö Paina TV:n painiketta a (sivu 18). Suorita alustava automaattinen asennus (sivu 14). w Kielisäätö w Koti/Kauppa-asetus w Maan säätö Nippuside voidaan siirtää kohteesta kohteeseen. Aseta TV-vastaanotin lähelle pistorasiaa ja varmista, että virtapistokkeen luokse päästään esteettä. Laitteen muoto on erilainen eri maissa. Kytke vakio DIN45325-jakki (IEC 169-2) 75 q koaksiaalikaapeli. Liitä satelliittiantennikaapeli. Aseta CA-kortti CI-aukkoon häirittyjen lähetysten katsomista varten (sivu 9). Kytke AC-johto pistorasiaan. w PIN-koodin säätö w Kanavan hakusäätö Digitaalinen etsintä Maanpäällinen Kaapeli Analoginen etsintä Satelliitin etsintä Aloita kanavien haku Onnittelut! Voit nyt katsoa TV:tä. Säädä tarvittaessa antennia, jotta saat parhaan mahdollisen signaalin vastaanoton (sivu 15). 7

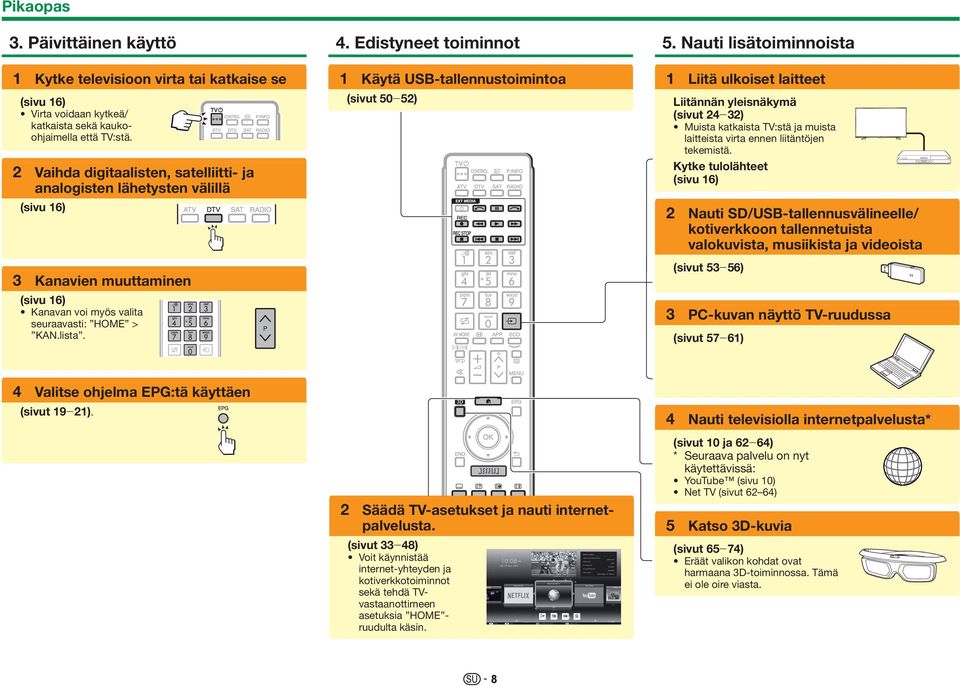

10 Pikaopas 3. Päivittäinen käyttö 1 Kytke televisioon virta tai katkaise se (sivu 16) Virta voidaan kytkeä/ katkaista sekä kaukoohjaimella että TV:stä. 2 Vaihda digitaalisten, satelliitti- ja analogisten lähetysten välillä (sivu 16) 3 Kanavien muuttaminen (sivu 16) Kanavan voi myös valita seuraavasti: HOME > KAN.lista. 4. Edistyneet toiminnot 1 Käytä USB-tallennustoimintoa (sivut 50_52) 5. Nauti lisätoiminnoista 1 Liitä ulkoiset laitteet Liitännän yleisnäkymä (sivut 24_32) Muista katkaista TV:stä ja muista laitteista virta ennen liitäntöjen tekemistä. Kytke tulolähteet (sivu 16) 2 Nauti SD/USB-tallennusvälineelle/ kotiverkkoon tallennetuista valokuvista, musiikista ja videoista (sivut 53_56) 3 PC-kuvan näyttö TV-ruudussa (sivut 57_61) 4 Valitse ohjelma EPG:tä käyttäen (sivut 19_21). 2 Säädä TV-asetukset ja nauti internetpalvelusta. (sivut 33_48) Voit käynnistää internet-yhteyden ja kotiverkkotoiminnot sekä tehdä TVvastaanottimeen asetuksia HOME - ruudulta käsin. 4 Nauti televisiolla internetpalvelusta* (sivut 10 ja 62_64) * Seuraava palvelu on nyt käytettävissä: YouTube (sivu 10) Net TV (sivut 62 64) 5 Katso 3D-kuvia (sivut 65_74) Eräät valikon kohdat ovat harmaana 3D-toiminnossa. Tämä ei ole oire viasta. 8

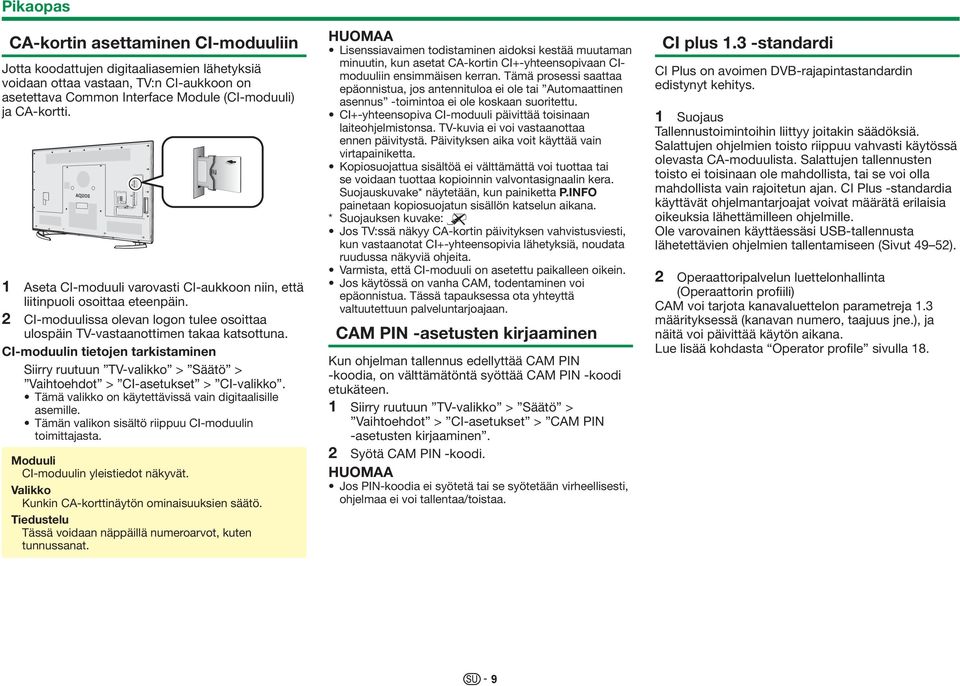

11 Pikaopas CA-kortin asettaminen CI-moduuliin Jotta koodattujen digitaaliasemien lähetyksiä voidaan ottaa vastaan, TV:n CI-aukkoon on asetettava Common Interface Module (CI-moduuli) ja CA-kortti. 1 Aseta CI-moduuli varovasti CI-aukkoon niin, että liitinpuoli osoittaa eteenpäin. 2 CI-moduulissa olevan logon tulee osoittaa ulospäin TV-vastaanottimen takaa katsottuna. CI-moduulin tietojen tarkistaminen Siirry ruutuun TV-valikko > Säätö > Vaihtoehdot > CI-asetukset > CI-valikko. Tämä valikko on käytettävissä vain digitaalisille asemille. Tämän valikon sisältö riippuu CI-moduulin toimittajasta. Moduuli CI-moduulin yleistiedot näkyvät. Valikko Kunkin CA-korttinäytön ominaisuuksien säätö. Tiedustelu Tässä voidaan näppäillä numeroarvot, kuten tunnussanat. Lisenssiavaimen todistaminen aidoksi kestää muutaman minuutin, kun asetat CA-kortin CI+-yhteensopivaan CImoduuliin ensimmäisen kerran. Tämä prosessi saattaa epäonnistua, jos antennituloa ei ole tai Automaattinen asennus -toimintoa ei ole koskaan suoritettu. CI+-yhteensopiva CI-moduuli päivittää toisinaan laiteohjelmistonsa. TV-kuvia ei voi vastaanottaa ennen päivitystä. Päivityksen aika voit käyttää vain virtapainiketta. Kopiosuojattua sisältöä ei välttämättä voi tuottaa tai se voidaan tuottaa kopioinnin valvontasignaalin kera. Suojauskuvake* näytetään, kun painiketta P.INFO painetaan kopiosuojatun sisällön katselun aikana. * Suojauksen kuvake: X Jos TV:ssä näkyy CA-kortin päivityksen vahvistusviesti, kun vastaanotat CI+-yhteensopivia lähetyksiä, noudata ruudussa näkyviä ohjeita. Varmista, että CI-moduuli on asetettu paikalleen oikein. Jos käytössä on vanha CAM, todentaminen voi epäonnistua. Tässä tapauksessa ota yhteyttä valtuutettuun palveluntarjoajaan. CAM PIN -asetusten kirjaaminen Kun ohjelman tallennus edellyttää CAM PIN -koodia, on välttämätöntä syöttää CAM PIN -koodi etukäteen. 1 Siirry ruutuun TV-valikko > Säätö > Vaihtoehdot > CI-asetukset > CAM PIN -asetusten kirjaaminen. 2 Syötä CAM PIN -koodi. Jos PIN-koodia ei syötetä tai se syötetään virheellisesti, ohjelmaa ei voi tallentaa/toistaa. CI plus 1.3 -standardi CI Plus on avoimen DVB-rajapintastandardin edistynyt kehitys. 1 Suojaus Tallennustoimintoihin liittyy joitakin säädöksiä. Salattujen ohjelmien toisto riippuu vahvasti käytössä olevasta CA-moduulista. Salattujen tallennusten toisto ei toisinaan ole mahdollista, tai se voi olla mahdollista vain rajoitetun ajan. CI Plus -standardia käyttävät ohjelmantarjoajat voivat määrätä erilaisia oikeuksia lähettämilleen ohjelmille. Ole varovainen käyttäessäsi USB-tallennusta lähetettävien ohjelmien tallentamiseen (Sivut 49 52). 2 Operaattoripalvelun luettelonhallinta (Operaattorin profiili) CAM voi tarjota kanavaluettelon parametreja 1.3 määrityksessä (kanavan numero, taajuus jne.), ja näitä voi päivittää käytön aikana. Lue lisää kohdasta Operator profile sivulla 18. 9

12 Pikaopas HOME-ruudun käyttö Tämän HOME -ruudun avaaminen on helppoa, jotta voit nauttia internetyhteydestä ja kotiverkkotoiminnoista ja tehdä TV-vastaanottimeen asetuksia. Vinkkejä: HOME-valikon sisältö Tietojennäyttövyöhyke 1 HOME-ruudun näyttö Paina (HOME), niin HOME -ruutu tulee näyttöön. 2 Valitse kohta Valitse haluamasi palvelu tai valikko painamalla a/b/c/d ja paina sitten ;. Oikealla olevassa sarakkeessa on tietoja HOME -ruudun toiminnoista. 3 HOME-ruudusta poistuminen HOME -ruudusta poistutaan, jos (HOME)-painiketta painetaan, ennen kuin toimenpide on suoritettu loppuun. Kiinnostavien ja suositeltujen toimintojen vyöhyke Muut toimintokuvakkeet Tietojennäyttövyöhyke Täällä näytetään erilaisia tietoja kuten aika, parhaillaan esitettävä ohjelma sekä parhaillaan käytössä oleva asetusten tila. Asetusten tilan välillä voi vaihdella käyttämällä värillisiä painikkeita. Kiinnostavien ja suositeltujen toimintojen vyöhyke Näytetään saatavilla olevat ja suositellut toiminnot. Muut toimintokuvakkeet Näytetään muut toimintokuvakkeet. LCFONT Tässä tuotteessa on kiinteä LC Font -teknologia, jonka SHARP Corporation on kehittänyt helposti luettavien kirjainten esittämiseksi selkeänä LCDnäytöillä. Koskee oppaassa olevia tietoja Tässä oppaassa käytetään usein seuraavaa ilmaisua ohjeiden yksinkertaistamiseksi. Siirry kohtaan TV-valikko > Säätö >... Tämä osoittaa, miten Valikko-ruudulla navigoidaan käyttämällä a/b/c/d ja ;-painikkeita. 10

13 Pikaopas Valikkoruudun käyttö TV:n säätäminen edellyttää OSD:n esiintuomista. Säätöjä varten oleva OSD on nimeltään Valikko. Valikko -toiminnon avulla on mahdollista tehdä useita eri asetuksia ja säätöjä. Valikkoruudun näyttö Siirry ruutuun TV-valikko. Valikko-ruutu tulee näkyviin myös HOME valikkoruudulta (sivu 10). Valikkotoiminnon valinta Valitse haluamasi valikko painikkeiden c/d avulla ja paina sitten ;. Palaa edelliseen valikkoluokkaan painamalla 6. Valitse haluamasi alivalikko painikkeiden c/d avulla ja paina sitten ;. Valitse painiketta a/b painamalla kohta, jonka haluat valita tai jota haluat säätää, ja paina sitten ;. KAN.lista :Näppäile :Takaisin Säätö AV-muoto OPC Kuva THX-huonetilan asetus Valikko Vaihtoehtojen valinta Paina painiketta a/b tai c/d, jos haluat määrittää säädön TV:n katselun parantamista varten, ja paina sitten ;. ESIMERKKI Taustavalo [Katkaistu] Taustavalo Katso valikkorivin alla olevasta opasnäytöstä, milloin painiketta Opasnäytöstä ; tulee painaa. Valikkorivin alla olevassa opasnäytössä näkyvät OSD:n toiminnot. Yläpuolella oleva palkki on kauko-ohjaimen KAN.lista Säätö käyttöopas. Palkki on erilainen kussakin :Valitse :Näppäile :Takaisin valikkosäätöruudussa. Valikko -toiminnon vaihtoehdot vaihtelevat valituissa tulomuodoissa, mutta toiminnot ovat samat. Merkillä 4 merkittyjä kohtia ei voi valita eri syistä johtuen. Joitakin kohtia ei voi valita signaalin tyypin, valinnaisten asetusten tai kytkettyjen laitteiden mukaan. kyllä ei 11 Ohjelmiston näppäimistön käyttö Käytä ohjelmiston näppäimistöä, kun on tarve syöttää tekstiä Merkit abc 123./@ Koko a b c d e f Valmis g h i j k l m n o p q r END s t u v w x Peruuta y z : /. SP R Kohdistin vas. G Koko Y Merkit B 1 Merkit Merkkien vaihto aakkosiin, numeroihin, symboleihin jne. 2 Koko Kirjainten vaihto isoiksi/ pieniksi kirjaimiksi. 3 Valmis Syötön vahvistaminen. 4 Peruuta Syötön keskeyttäminen ja ohjelmiston näppäimistön sulkeminen. 5 R/G/Y/B (Väri) -painikkeet Värillisten kohteiden valinta näytöllä. 6 Syöttökohdistin Paina c/d liikuttaaksesi kohdistinta korostettuna. 7 Syöttökenttä Syöttämäsi teksti näytetään samalla kun syötät sitä. 8 Merkki Merkit syötetään näitä painikkeita käyttämällä. 9? Rivinvaihdon lisääminen. 8 Tyhjennä Poista Kohdistin oik Tyhjennä Merkkijonon poistaminen. Kun kohdistin on jossain kohtaa rivillä: Kohdistimen oikealla puolella oleva merkkijono poistetaan. Kun kohdistin on rivin oikeassa päässä: Koko rivi poistetaan. Q Poista Jos kohdistin on rivin oikeassa päässä, teksti poistetaan yksi merkki kerrallaan. Voit myös poistaa tekstin painamalla kauko-ohjaimen painiketta 6. Sovelluksesta riippuen ohjelmiston näppäimistö voi poiketa yllä näkyvästä.

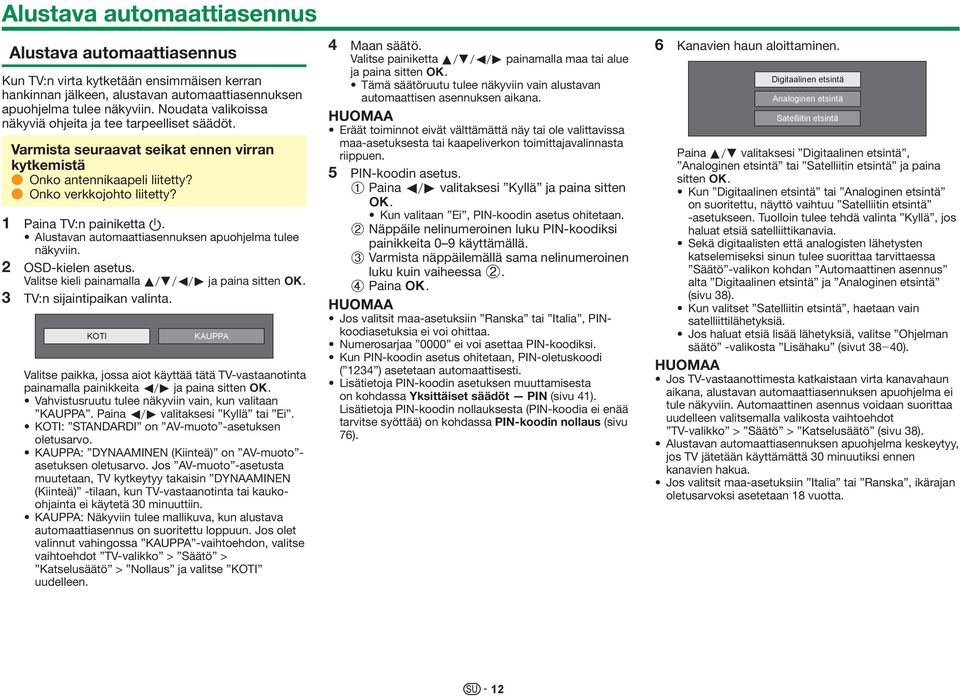

14 Alustava automaattiasennus Alustava automaattiasennus Kun TV:n virta kytketään ensimmäisen kerran hankinnan jälkeen, alustavan automaattiasennuksen apuohjelma tulee näkyviin. Noudata valikoissa näkyviä ohjeita ja tee tarpeelliset säädöt. Varmista seuraavat seikat ennen virran kytkemistä E Onko antennikaapeli liitetty? E Onko verkkojohto liitetty? 1 Paina TV:n painiketta a. Alustavan automaattiasennuksen apuohjelma tulee näkyviin. 2 OSD-kielen asetus. Valitse kieli painamalla a/b/c/d ja paina sitten ;. 3 TV:n sijaintipaikan valinta. KOTI KAUPPA Valitse paikka, jossa aiot käyttää tätä TV-vastaanotinta painamalla painikkeita c/d ja paina sitten ;. Vahvistusruutu tulee näkyviin vain, kun valitaan KAUPPA. Paina c/d valitaksesi Kyllä tai Ei. KOTI: STANDARDI on AV-muoto -asetuksen oletusarvo. KAUPPA: DYNAAMINEN (Kiinteä) on AV-muoto - asetuksen oletusarvo. Jos AV-muoto -asetusta muutetaan, TV kytkeytyy takaisin DYNAAMINEN (Kiinteä) -tilaan, kun TV-vastaanotinta tai kaukoohjainta ei käytetä 30 minuuttiin. KAUPPA: Näkyviin tulee mallikuva, kun alustava automaattiasennus on suoritettu loppuun. Jos olet valinnut vahingossa KAUPPA -vaihtoehdon, valitse vaihtoehdot TV-valikko > Säätö > Katselusäätö > Nollaus ja valitse KOTI uudelleen. 4 Maan säätö. Valitse painiketta a/b/c/d painamalla maa tai alue ja paina sitten ;. Tämä säätöruutu tulee näkyviin vain alustavan automaattisen asennuksen aikana. Eräät toiminnot eivät välttämättä näy tai ole valittavissa maa-asetuksesta tai kaapeliverkon toimittajavalinnasta riippuen. 5 PIN-koodin asetus. 1 Paina c/d valitaksesi Kyllä ja paina sitten ;. Kun valitaan Ei, PIN-koodin asetus ohitetaan. 2 Näppäile nelinumeroinen luku PIN-koodiksi painikkeita 0 9 käyttämällä. 3 Varmista näppäilemällä sama nelinumeroinen luku kuin vaiheessa 2. 4 Paina ;. Jos valitsit maa-asetuksiin Ranska tai Italia, PINkoodiasetuksia ei voi ohittaa. Numerosarjaa 0000 ei voi asettaa PIN-koodiksi. Kun PIN-koodin asetus ohitetaan, PIN-oletuskoodi ( 1234 ) asetetaan automaattisesti. Lisätietoja PIN-koodin asetuksen muuttamisesta on kohdassa Yksittäiset säädöt PIN (sivu 41). Lisätietoja PIN-koodin nollauksesta (PIN-koodia ei enää tarvitse syöttää) on kohdassa PIN-koodin nollaus (sivu 76). 6 Kanavien haun aloittaminen. Digitaalinen etsintä Analoginen etsintä Satelliitin etsintä Paina a/b valitaksesi Digitaalinen etsintä, Analoginen etsintä tai Satelliitin etsintä ja paina sitten ;. Kun Digitaalinen etsintä tai Analoginen etsintä on suoritettu, näyttö vaihtuu Satelliitin etsintä -asetukseen. Tuolloin tulee tehdä valinta Kyllä, jos haluat etsiä satelliittikanavia. Sekä digitaalisten että analogisten lähetysten katselemiseksi sinun tulee suorittaa tarvittaessa Säätö -valikon kohdan Automaattinen asennus alta Digitaalinen etsintä ja Analoginen etsintä (sivu 38). Kun valitset Satelliitin etsintä, haetaan vain satelliittilähetyksiä. Jos haluat etsiä lisää lähetyksiä, valitse Ohjelman säätö -valikosta Lisähaku (sivut 38_40). Jos TV-vastaanottimesta katkaistaan virta kanavahaun aikana, alustavan automaattiasennuksen apuohjelma ei tule näkyviin. Automaattinen asennus voidaan suorittaa uudelleen valitsemalla valikosta vaihtoehdot TV-valikko > Säätö > Katselusäätö (sivu 38). Alustavan automaattiasennuksen apuohjelma keskeytyy, jos TV jätetään käyttämättä 30 minuutiksi ennen kanavien hakua. Jos valitsit maa-asetuksiin Italia tai Ranska, ikärajan oletusarvoksi asetetaan 18 vuotta. 12

15 Alustava automaattiasennus Digitaalisen lähetyksen säädöt Paina c/d valitaksesi Maanpäällinen tai Kaapeli ja paina sitten ;. Maanpäällinen Kaapeli E Maanpäällisten lähetysten etsiminen TV etsii, lajittelee ja tallentaa kaikki vastaanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. Alueen tai palvelun valintaruutu voidaan näyttää maaasetuksista tai kaapeliverkon toimittajavalinnoista riippuen. Tee valinnat seuraamalla näytön kehotteita. Maanpäällisten kanavien haun jälkeen näyttö vaihtuu Satelliitin etsintä -asetukseen (sivu 14). E Kaapelilähetysten etsiminen Muuttaaksesi kohteiden asetuksia: 1 Paina a/b valitaksesi valikon ja paina sitten ;. 2 Paina a/b/c/d tai 0_9 valitaksesi tai syöttääksesi haluamasi kohteen/ arvon ja paina sitten ;. Häirityt asemat [kyllä] Etsintätapa [Kanava ] Aloitustaajuus Verkon tunnus Tiedonsiirtonop 1 Tiedonsiirtonop 2 QAM-modulaatio 1 QAM-modulaatio 2 Nollaus Etsinnän aloitus [Ei mitään] 3 Paina a/b valitaksesi Etsinnän aloitus ja paina sitten ;. 4 Paina c/d valitaksesi Kyllä ja aloittaaksesi kaapelilähetysten etsimisen ja paina sitten ;. 5 TV etsii, lajittelee ja tallentaa kaikki vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. Kaapelikanavien haun jälkeen näyttö vaihtuu Satelliitin etsintä -asetukseen (sivu 14). Valikko Häirityt asemat Etsintätapa Aloitustaajuus Verkon tunnus Tiedonsiirtonop 1 / tiedonsiirtonop 2* 1 QAMmodulaatio 1 QAMmodulaatio 2 Valittavana Kuvaus olevat kohdat Kertoo, tarvitseeko sinun lisätä Kyllä, ei maksutelevisiopalveluita. Määrittää tavan, jolla kanavia etsitään.* 2 Määrittää verkon.* 3 Kanava, Taajuus, Pika Väliltä 47,0_858,0 MHz Ei mitään, 0_65535 Syötä kaapelitelevisiolle (CATV) saatu arvo.* _ , 32, 64, 128, 256 Ei mitään, 16, 32, 64, 128, 256 I Aseta Tiedonsiirtonop 2, jos kaapelitelevisiotuottaja käyttää useita tiedonsiirtonopeuksia. J Tiedot Etsintätapa -kohdista ovat seuraavia: _Kanava: Hakee kaikki tiedot kanavasta (nopea, mutta tarvitsee vastaavat TV-asemat). _Taajuus: Tarkistaa alueen kaikki taajuudet (hidas). _Pika: Kaikki palvelut haetaan yhdeltä taajuudelta. Tämä valikko toimii vain, kun kaapeliverkon toimittaja tarjoaa taajuuden ja verkon tunnuksen (esim. kotiverkko). Kun Pika on valittuna, Häirityt asemat -arvoksi asetetaan automaattisesti Kyllä, ja Verkon tunnus -arvoksi ei voi valita arvoa Ei mitään. K Aseta tämä rekisteröimään ainoastaan määritetty verkon tunnus ilman muita erikoispalveluja. L Kaapeliverkon toimittaja määrittää tiedonsiirtonopeudet. Analogisen lähetyksen säädöt TV etsii, lajittelee ja tallentaa kaikki vastaanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. Analogisten kanavien haun jälkeen näyttö vaihtuu Satelliitin etsintä -asetukseen (sivu 14). 13

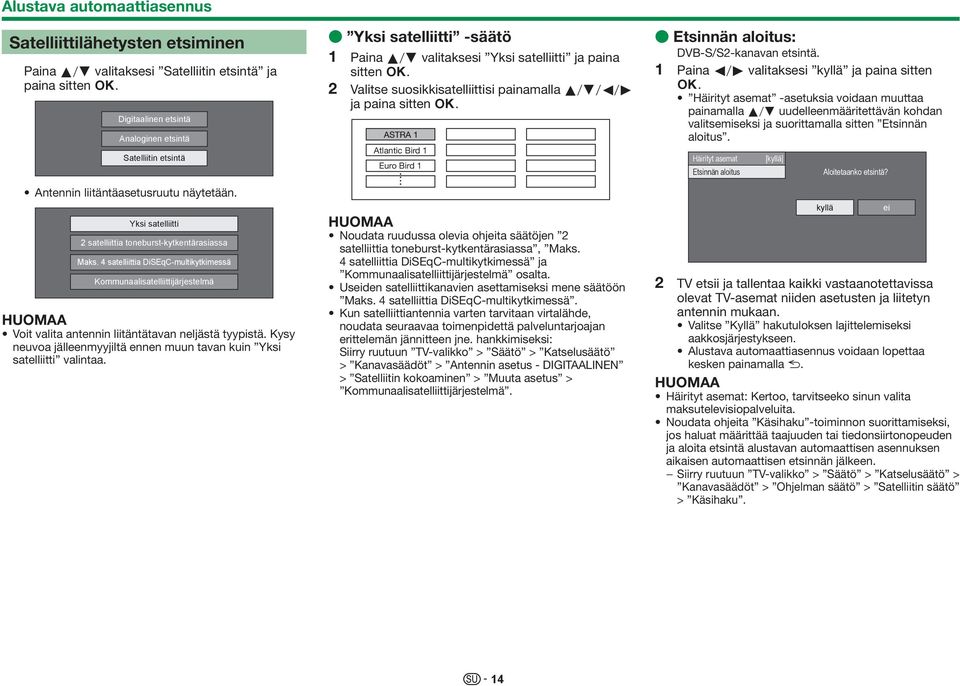

16 Alustava automaattiasennus Satelliittilähetysten etsiminen Paina a/b valitaksesi Satelliitin etsintä ja paina sitten ;. Digitaalinen etsintä Analoginen etsintä Satelliitin etsintä Antennin liitäntäasetusruutu näytetään. Yksi satelliitti 2 satelliittia toneburst-kytkentärasiassa Maks. 4 satelliittia DiSEqC-multikytkimessä Kommunaalisatelliittijärjestelmä Voit valita antennin liitäntätavan neljästä tyypistä. Kysy neuvoa jälleenmyyjiltä ennen muun tavan kuin Yksi satelliitti valintaa. E Yksi satelliitti -säätö 1 Paina a/b valitaksesi Yksi satelliitti ja paina sitten ;. 2 Valitse suosikkisatelliittisi painamalla a/b/c/d ja paina sitten ;. Atlantic Bird 1 Euro Bird 1 Noudata ruudussa olevia ohjeita säätöjen 2 satelliittia toneburst-kytkentärasiassa, Maks. 4 satelliittia DiSEqC-multikytkimessä ja Kommunaalisatelliittijärjestelmä osalta. Useiden satelliittikanavien asettamiseksi mene säätöön Maks. 4 satelliittia DiSEqC-multikytkimessä. Kun satelliittiantennia varten tarvitaan virtalähde, noudata seuraavaa toimenpidettä palveluntarjoajan erittelemän jännitteen jne. hankkimiseksi: Siirry ruutuun TV-valikko > Säätö > Katselusäätö > Kanavasäädöt > Antennin asetus - DIGITAALINEN > Satelliitin kokoaminen > Muuta asetus > Kommunaalisatelliittijärjestelmä. E Etsinnän aloitus: DVB-S/S2-kanavan etsintä. 1 Paina c/d valitaksesi kyllä ja paina sitten ;. Häirityt asemat -asetuksia voidaan muuttaa painamalla a/b uudelleenmääritettävän kohdan valitsemiseksi ja suorittamalla sitten Etsinnän aloitus. Häirityt asemat Etsinnän aloitus [kyllä] Aloitetaanko etsintä? kyllä 2 TV etsii ja tallentaa kaikki vastaanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Valitse Kyllä hakutuloksen lajittelemiseksi aakkosjärjestykseen. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. Häirityt asemat: Kertoo, tarvitseeko sinun valita maksutelevisiopalveluita. Noudata ohjeita Käsihaku -toiminnon suorittamiseksi, jos haluat määrittää taajuuden tai tiedonsiirtonopeuden ja aloita etsintä alustavan automaattisen asennuksen aikaisen automaattisen etsinnän jälkeen. Siirry ruutuun TV-valikko > Säätö > Katselusäätö > Kanavasäädöt > Ohjelman säätö > Satelliitin säätö > Käsihaku. ei 14

17 Alustava automaattiasennus Signaalin voimakkuuden ja kanavan voimakkuuden tarkistaminen (DVB-T/T2/C/S/S2) Jos asennat DVB-T/T2/C/S/S2-antennin ensimmäistä kertaa tai muutat sen paikkaa, antenni on suunnattava niin, että antennin säätöruudun mukaan saadaan hyvä vastaanotto. 1 Siirry ruutuun TV-valikko > Säätö > Katselusäätö > Kanavasäädöt > Antennin asetus - DIGITAALINEN. 2 Paina a/b valitaksesi Digitaaliasetus tai Satelliitin kokoaminen ja paina sitten ;. E Signaalin voimakkuuden tarkistaminen 3 Paina a/b valitaksesi Sign. voim. ja paina sitten ;. DVB-T/T2/C:n signaalin voimakkuus Virtalähde Sign. voim. Kanavan voimakkuus Kanavanumero Sign. voim. Virta Laatu Virta DVB-S/S2:n signaalin voimakkuus Sign. voim. Kanavan voimakkuus Sign. voim. Maks. Maks. E Kanavan voimakkuuden tarkistaminen 4 Paina a/b valitaksesi Kanavan voimakkuus ja paina sitten ;. Taajuuskaista voidaan näppäillä numeropainikkeilla 0_9. DVB-T/T2:n kanavan voimakkuus Virtalähde Sign. voim. Kanavan voimakkuus Taajuus Kanavanumero Sign. voim. Virta Laatu Virta DVB-C:n kanavan voimakkuus Virtalähde Sign. voim. Kanavan voimakkuus Taajuus Tiedonsiirtonopeus QAM-modulaatio Sign. voim. Virta Laatu Virta DVB-S/S2:n kanavan voimakkuus Sign. voim. Kanavan voimakkuus Taajuus Tiedonsiirtonopeus Kaista Sign. voim. Maks. Maks. Maks. Maks. Pysty/matala MHz MHz MHz 5 Sijoita ja suuntaa antenni niin, että saadaan maksimiarvot kohtiin Sign. voim ja Laatu. Kohtien Sign. voim. ja Laatu arvot näyttävät, milloin antennin suunta on tarkistettava. Virran kytkeminen antenniin Antenniin on kytkettävä virta, jotta voidaan ottaa vastaan digitaalisesti tai maanpäällisesti lähettävien asemien ohjelmaa sen jälkeen, kun antennikaapeli on liitetty TV:n takana olevaan antenniliittimeen. 1 Siirry ruutuun TV-valikko > Säätö > Katselusäätö > Kanavasäädöt > Antennin asetus - DIGITAALINEN > Virtalähde. 2 Paina c/d valitaksesi Kytketty ja paina sitten ;. Virta Laatu Maks. Virta Laatu Maks. Virta Maks. Virta Maks. 15

18 TV:n katsominen Päivittäinen käyttö Virran kytkeminen tai katkaisu Virran kytkeminen tai katkaisu Vaihtaminen digitaalisten, satelliittija analogisten lähetysten välillä Digitaalisten ohjelmien katsominen Analogisten ohjelmien katsominen Ulkoisen videolähteen valinta Kun liitäntä on tehty, tuo Tulo -ruutu näkyviin painamalla painiketta b, ja vaihda sitten haluttuun ulkoiseen lähteeseen painikkeen b tai painikkeiden a/b avulla ja paina lopuksi ;. KAN.lista Satelliittiohjelmien katsominen TV Tulo Vaihdettavissa Painamalla TV:n painiketta a tai kauko-ohjaimen painiketta >a. Valmiustilamuoto Paina valmiustilassa TV:n painiketta a tai kaukoohjaimen painiketta >a. Jos useita satelliittipalveluita on asetettu, kanava vaihtuu seuraavalla tavalla aina painiketta SAT painettaessa. SAT1 SAT2 Voit myös valita ulkoisen videolähteen valikosta HOME > Syötön muutos. Vain HDMI-tulot, joita ei ole asetettu arvoon Tulon ohitus (sivu 44), ja oikein liitetyt tulot voidaan valita. SAT4 SAT3 Kanavien muuttaminen Painikkeilla :r/s Painikkeilla 0_9 Jos tätä TV-vastaanotinta ei aiota käyttää pitkään aikaan, irrota verkkojohto pistorasiasta. Pieni määrä sähköä kuluu, vaikka TV:n virta olisi katkaistu. 16

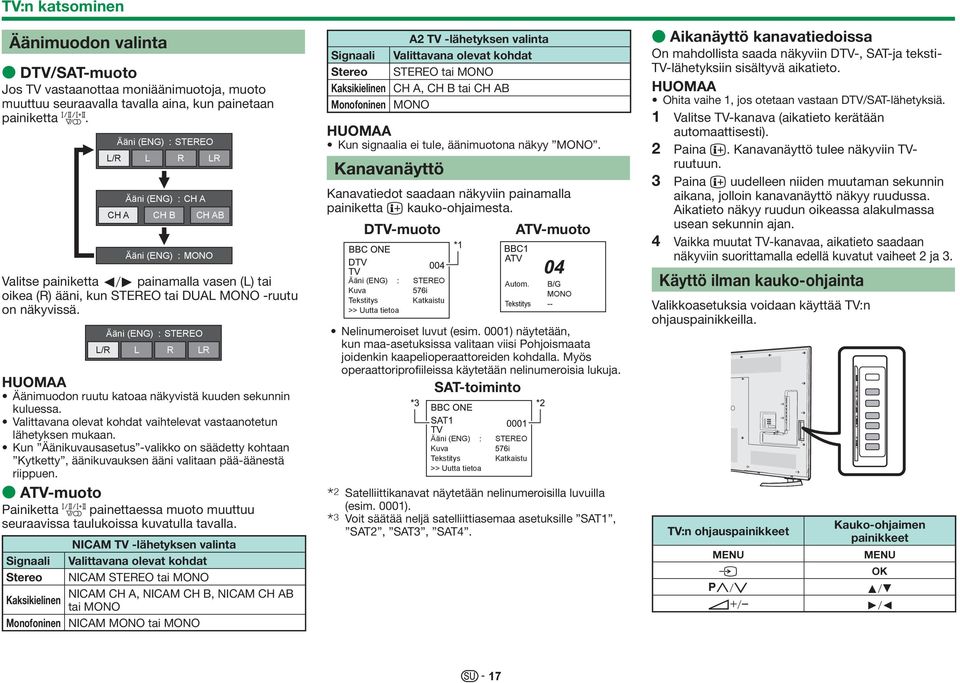

19 TV:n katsominen Äänimuodon valinta E DTV/SAT-muoto Jos TV vastaanottaa moniäänimuotoja, muoto muuttuu seuraavalla tavalla aina, kun painetaan painiketta 7. Ääni (ENG) STEREO L/R L R LR Ääni (ENG) CH A CH A CH B CH AB Ääni (ENG) MONO Valitse painiketta c/d painamalla vasen (L) tai oikea (R) ääni, kun STEREO tai DUAL MONO -ruutu on näkyvissä. Ääni (ENG) STEREO L/R L R LR Äänimuodon ruutu katoaa näkyvistä kuuden sekunnin kuluessa. Valittavana olevat kohdat vaihtelevat vastaanotetun lähetyksen mukaan. Kun Äänikuvausasetus -valikko on säädetty kohtaan Kytketty, äänikuvauksen ääni valitaan pää-äänestä riippuen. E ATV-muoto Painiketta 7 painettaessa muoto muuttuu seuraavissa taulukoissa kuvatulla tavalla. NICAM TV -lähetyksen valinta Signaali Valittavana olevat kohdat Stereo NICAM STEREO tai MONO Kaksikielinen NICAM CH A, NICAM CH B, NICAM CH AB tai MONO Monofoninen NICAM MONO tai MONO Signaali Stereo Kaksikielinen Monofoninen A2 TV -lähetyksen valinta Valittavana olevat kohdat STEREO tai MONO CH A, CH B tai CH AB MONO Kun signaalia ei tule, äänimuotona näkyy MONO. Kanavanäyttö Kanavatiedot saadaan näkyviin painamalla painiketta p kauko-ohjaimesta. DTV-muoto Ääni (ENG) Kuva Tekstitys >> Uutta tietoa STEREO Katkaistu ATV-muoto Autom. Tekstitys MONO Nelinumeroiset luvut (esim. 0001) näytetään, kun maa-asetuksissa valitaan viisi Pohjoismaata joidenkin kaapelioperaattoreiden kohdalla. Myös operaattoriprofiileissa käytetään nelinumeroisia lukuja. SAT-toiminto Ääni (ENG) Kuva Tekstitys >> Uutta tietoa STEREO Katkaistu J Satelliittikanavat näytetään nelinumeroisilla luvuilla (esim. 0001). K Voit säätää neljä satelliittiasemaa asetuksille SAT1, SAT2, SAT3, SAT4. E Aikanäyttö kanavatiedoissa On mahdollista saada näkyviin DTV-, SAT-ja teksti- TV-lähetyksiin sisältyvä aikatieto. Ohita vaihe 1, jos otetaan vastaan DTV/SAT-lähetyksiä. 1 Valitse TV-kanava (aikatieto kerätään automaattisesti). 2 Paina p. Kanavanäyttö tulee näkyviin TVruutuun. 3 Paina p uudelleen niiden muutaman sekunnin aikana, jolloin kanavanäyttö näkyy ruudussa. Aikatieto näkyy ruudun oikeassa alakulmassa usean sekunnin ajan. 4 Vaikka muutat TV-kanavaa, aikatieto saadaan näkyviin suorittamalla edellä kuvatut vaiheet 2 ja 3. Käyttö ilman kauko-ohjainta Valikkoasetuksia voidaan käyttää TV:n ohjauspainikkeilla. Kauko-ohjaimen TV:n b ; :r/s a/b i+/- d/c 17

20 TV:n katsominen Suosikkikanavan tiedot Ennen asennusta Tämän toiminnon avulla voit ryhmittää suosikkikanavasi erilliseen luetteloon. Esiasettamalla Oma suosikki etukäteen voit valita suosikkikanavasi helpommin. Oma suosikki valintaa voi käyttää ainoastaan DTV ja SAT -toiminnoissa, erillinen luettelo tallennetaan kullekin tulolähteelle DTV, SAT1/2/3/4. Oma suosikki kohtaan rekisteröitävien kanavien enimmäismäärä on: 50 TV-lähetykselle, jolle annetaan suosikkikanavan numerot radiolähetykselle, jolle annetaan suosikkikanavan numerot ja 50 datalähetykselle, jolle annetaan suosikkikanavan numerot Suosikkikanavien lisääminen / poistaminen / siirtäminen Näytä kanavaluettelo ruudulla painamalla ; -painiketta. Jos olet jo asettanut suosikkikanavasi, voit nähdä KAN.lista tai Oma suosikki, edellisestä valinnastasi riippuen. Oma suosikki -valintojen muokkaamiseen käytettävät toimintopainikkeet Painikkeet R painike B painike Kuvaus Lisää Oma suosikki luetteloon tai poista Oma suosikki -luettelosta. -merkki lisätään tai poistetaan valitulta kanavalta. Siirrä kanavan sijaintia Oma suosikki -luettelossa. ( Oma suosikki -kanavien numerot annetaan järjestyksessä.) Jos poistat kanavan Käsisäätö -valinnan kautta ( TVvalikko > Säätö > Katselusäätö > Kanavasäädöt > Ohjelman säätö > Digitaalisäädöt > Käsisäätö ), tämä poistetaan sekä KAN.lista -luettelosta että Oma suosikki -luettelosta. Kanavien valinta Oma suosikki -luettelosta 1 Miten siirtyä Oma suosikki ja KAN.lista -luetteloiden välillä. 1 Paina ;-painiketta katsellessasi DTV tai SAT tuodaksesi esiin KAN.lista -luettelon. 2 Paina d-painiketta ja valitse Oma suosikki -luettelo. 2 Siirry ylös ja alas näkyvässä kanavaluettelossa käyttämällä a/b-painikkeita, ja valitse sitten haluamasi kanava painamalla ;-painiketta. Katsellessasi suosikkikanavia Oma suosikki -luettelon kautta voit valita suoraan toisen suosikkikanavan näppäilemällä suosikkikanavan numeron kaukoohjaimella. Jos valitset EPG-toiminnon käyttäessäsi Oma suosikki -kanavaluetteloa, näytetään vain lisäämiesi suosikkikanavien tiedot. (Nähdäksesi kaikkien saatavilla olevien kanavien tiedot EPG:n kautta, vaihda takaisin KAN.lista -toimintoon Oma suosikki -luettelosta seuraamalla kohdan 1 (1) vaiheita ja valitsemalla uudelleen KAN.lista -luettelon ennen kuin painat EPGpainiketta.) Operaattoriprofiili Mikäli CI Plus CAM tukee operaattoriprofiilia, CAM ilmoittaa siitä sinulle ja opastaa sinulle operaattoriprofiilin asennuksen. Kun CAM on lisännyt operaattoriprofiilin, se näytetään CH-luettelovalikossa. Kukin profiili tallennetaan itsenäisenä luettelona TVvastaanottimeen. Voit poistaa lisäämäsi operaattoriprofiilin. Siirry ruutuun TV-valikko > Säätö > Katselusäätö > Kanavasäädöt > Ohjelman säätö > Käyttäjäprofiilin hallinta. TV-vastaanotin tukee 2 operaattoriprofiilia. Operaattoriprofiililla voi olla sekalaisia palveluita kuten T/C/ S1/S2/S3/S4, mutta niistä näytetään vain yksi valitsemasi verkko- ja mediatyypin perusteella. 18
