LC-32RD8E LC-32RD8S LCD-FÄRG-TV NESTEKIDENÄYTTÖINEN VÄRITELEVISIO LCD FARVEFJERNSYN LCD FARGEFJERNSYN

Transkriptio

1 LC-RD8E LC-RD8S LCD-FÄRG-TV NESTEKIDENÄYTTÖINEN VÄRITELEVISIO LCD FARVEFJERNSYN LCD FARGEFJERNSYN NORSK SVENSKA SUOMI DANSK BRUKSANVISNING KÄYTTÖOHJE BRUGSVEJLEDNING BRUKERHÅNDBOK

2 SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fi tted with a non-rewireable (moulded) plug incorporating a A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 6 fuse marked or )5) and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refi t the fuse cover after replacing the fuse. Never use the plug without the fuse cover fi tted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fi t an appropriate type. DANGER: The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a A socket outlet, as a serious electric shock may occur. To fi t an appropriate plug to the mains lead, follow the instructions below: IMPORTANT: The wires in the mains lead are coloured in accordance with the following code: Blue: Neutral Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black. The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that: If the new fi tted plug contains a fuse, its value is the same as that removed from the cut-off plug. The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

3 KÄYTTÖOHJE SUOMI Malleissa LC-RD8E-BK ja LC-RD8S-BK on musta kotelo. Malleissa LC-RD8E-GY ja LC-RD8S-GY on hopeanvärinen kotelo. Tässä käyttöohjeessa olevat kuvat ja OSD (On-Screen Display = ruutunäyttö) on tarkoitettu vain selitykseksi, ja ne saattavat erota hieman varsinaisissa toiminnoissa näkyvistä ruutunäytöistä. Tehdassäätöinen PIN on. Vain TV Vain TV/AV Vain TV/DTV/AV Vain AV Sisältö Vain PC Sisältö... Hyvä SHARP-asiakas... Tärkeitä turvallisuutta koskevia huomautuksia... Tavaramerkit... Vakiovarusteet... Pikaopas... Jalustan kiinnitys... TV-vastaanottimen säätö... Paristojen asettaminen...5 Kauko-ohjauslaitteen käyttö...5 Huomautuksia kauko-ohjauslaitteen käytöstä...5 Kauko-ohjauslaite...6 Televisio (Näkymä edestä)...7 Televisio (Näkymä takaa)...7 Virran kytkeminen...8 Valmiustilamuoto...8 Alustava automaattiasennus (analoginen)...8 Analogisen ohjelmalistan käyttäminen...8 Alustava automaattiasennus (DTV)...8 Ulkoisen laitteen käyttö...9 Videonauhurin liittäminen...9 Pelikonsolin tai videokameran liittäminen...9 DVD-soittimen liittäminen...9 Dekooderin liittäminen...0 PC:n liittäminen...0 AV-linkkitoiminnon käyttö...0 Valikkotoiminnot... Valikkotoimintojen painikkeet... Käyttö ilman kauko-ohjainta... Ruutunäyttö... Perustoiminnot... Kuva-valikko... AV-MUOTO... OPC... Kuvan säädöt... Edistynyt... Värilämpötila... Musta... D-Y/C... Mustavalkoinen... Filmimuoto... 00Hz (trud )... Ääni-valikko... AV-MUOTO... Äänen säätö... Ympäristötila...5 Auto Vol....5 Selvä ääni...5 Virransäätö-valikko...5 Ei sign. katk....5 Ei toim. katk....5 Virranhallinta...5 Säätö-valikko...5 Automaattinen asennus...5 Ohjelman säätö...6 Automaattinen etsintä...6 Käsisäätö...6 Hieno...6 Värijärj....6 Äänijärj. (Lähetysjärjestelmä)...6 Tarra...6 Ohita...6 Dekooderi...6 Lukko...7 Lajittelu...7 Poista ohjelma...7 : Nämä tässä käyttöohjeessa käytetyt kuvakkeet osoittavat, että valikkokohta voidaan asettaa tai säätää vain valitulla tulomuodolla. Lapsilukko...7 Tulotarra...7 Asento...8 WSS (Laajakuvan signaali)...8 : muoto...8 Hieno tahdistus...8 XGA-muoto...8 Kieli...8 Virtalähde...8 Vaihtoehdot-valikko...8 Vain Ääni...8 DNR (Digitaalinen kohinanvaimennus)...9 HDMI asetus...9 Tulon valinta...9 Värijärjestelmä...9 Demo...9 Hyödyllisiä toimintoja...0 Laajakuvamuoto...0 Pysäytyskuva... Teksti-TV -toiminto... DTV-valikkotoiminnot... DTV-valikon käyttöpainikkeet... DTV-ruutunäyttö... Yleiset DTV-toiminnot... Merkkisarjaruudun käytöstä... Kieli... Ohjelman säätö... Suo (suosikki)... Luk. (lukko)... Siir (siirrä)... Siirtop (siirtopaikka)... Ohit (ohita)... Valit. (valitse)...5 Pois (poisto)...5 Tarra...5 Näkymä...5 Asennus...5 Automaattinen asennus...5 Aseman skannaus...5 Aseman säätö...6 Järjestelmän säätö...6 Ruutunäytön säätö...6 Lapsilukko...7 Varusteet...7 Versio (Ohjelman versio)...7 Ohjelman päivitys...7 Tavallinen liitäntä...8 CA-kortin asettaminen...8 Virrananto antenniin...8 Hyödyllisiä toimintoja (DTV)...9 EPG-toiminnosta...9 EPG-toiminnon käyttö...9 EPG-ajastimen käyttö...9 ESG-toiminnon käyttö...0 Digitaalisen ohjelmalistan käyttö...0 Palvelun bannerin näyttö...0 Multi-audiotoiminnon käyttö... Tekstityksen näyttö... MHEG5 -ohjelman käyttö (vain Yhdistynyt Kuningaskunta)... Liite... Vianmääritys... Taulukko PC-yhteensopivuudesta... RS-C-portin tekniset tiedot... Tekniset tiedot...5 Lisävarusteet...5 Hävitys käyttöiän loputtua...6 SUOMI

4 Hyvä SHARP-asiakas Kiitämme tämän SHARP nestekidenäyttöisen TV-vastaanottimen hankinnasta. Jotta turvallisuus ja laitteen ongelmaton toiminta saadaan taattua vuosiksi, pyydämme lukemaan luvun Tärkeitä turvallisuutta koskevia huomautuksia ennen laitteen käytön aloittamista. Tärkeitä turvallisuutta koskevia huomautuksia Puhdistaminen Irrota verkkojohto pistorasiasta ennen laitteen puhdistamista. Puhdista laite kostealla kankaalla. Älä käytä nestemäisiä puhdistimia tai aerosoleja. Vesi ja kosteus Älä käytä laitetta veden lähellä sellaisissa paikoissa kuten kylpyammeen, pesualtaan, keittiön tiskipöydän, pyykinpesupaikan, uima-altaan läheisyydessä tai märässä kellarissa. Älä aseta kukkamaljakoita tai muita nesteitä sisältäviä astioita laitteen päälle. Vettä saattaa roiskua laitteeseen, mikä saattaa aiheuttaa tulipalon syttymisen tai sähköiskun. Jalusta Älä aseta laitetta epävakaalle telineelle, jalustalle, kolmijalalle tai pöydälle. Tämä saattaa aiheuttaa laitteen kaatumisen, mistä on seurauksena vakavia henkilövahinkoja sekä laitevahinkoja. Käytä ainoastaan valmistajan suosittelemaa tai laitteen mukana toimitettua telinettä, jalustaa, kolmijalkaa, pidintä. Kun laite asennetaan seinälle, valmistajan ohjeita on aina noudatettava tarkasti. Käytä aina vain valmistajan suosittelemia asennustarvikkeita. Kun telineeseen asennetun laitteen paikkaa halutaan muuttaa, laitetta on siirrettävä äärimmäisen huolellisesti. Äkkipysäytykset, liiallinen voima ja epätasainen lattiapinta saattavat aiheuttaa laitteen putoamisen telineeltä. Ilmanvaihto Laitteessa olevat aukot ovat ilmanvaihtoa varten. Älä peitä tai tuki näitä aukkoja, sillä riittämätön ilmanvaihto saattaa aiheuttaa ylikuumenemista ja/tai lyhentää laitteen käyttöikää. Älä aseta laitetta vuoteelle, sohvalle, matolle tms. pinnalle, sillä nämä pinnat saattavat tukkia ilmanvaihtoaukot. Tätä laitetta ei ole suunniteltu asennettavaksi suljettuun kaapistoon; älä siis aseta sitä suljettuun tilaan kuten kirjahyllyyn tai telineeseen ellei riittävästä ilmanvaihdosta ole pidetty huolta noudattamalla valmistajan antamia ohjeita. Tämän laitteen LCD-paneeli on valmistettu lasista. Se voi sen vuoksi rikkoutua, jos laite putoaa tai siihen kohdistuu isku. Jos LCD-paneeli rikkoutuu, varo loukkaamasta itseäsi rikkinäiseen lasiin. Lämmönlähteet Pidä laite poissa lämmönlähteistä kuten lämpöputkista, lämmittimistä, liesistä ja muista lämpöä erittävistä esineistä (vahvistimet mukaan lukien). Tulipalon estämiseksi älä koskaan aseta kynttilöitä tai muita avotulenlähteitä TV-vastaanottimen päälle tai sen läheisyyteen. Tulipalo- tai sähköiskuvaaran estämiseksi älä aseta verkkojohtoa TV-vastaanottimen tai muiden painavien esineiden alle. Älä jätä näyttöön pysäytyskuvaa pitkäksi aikaa, sillä siitä voi jäädä näyttöön pysyvä jälkikuva. Sähkövirtaa kuluu aina, kun laite on kytketty verkkovirtaan. Huolto Älä yritä huoltaa laitetta itse. Kannen irrottaminen altistaa korkealle jännitteelle ja muille vaaroille. Jätä huolto ammattihenkilön suoritettavaksi. LCD-paneeli on erittäin korkealaatuinen tekninen tuote, joka toistaa tarkasti kuvan yksityiskohdat. Suuren pikselilukumäärän vuoksi ruudussa saattaa silloin tällöin näkyä muutama toimimaton pikseli kiinteänä sinisen, vihreän tai punaisen pisteenä. Tämä on kuitenkin laitteen teknisten vaatimusten rajoissa eikä ole oire laiteviasta. Varotoimia TV-vastaanotinta kuljetettaessa Kun TV-vastaanotinta siirretään, sen kantamiseen tarvitaan kaksi henkilöä, jotka ottavat siitä kiinni molemmin käsin, ja samalla on varottavaa painamasta näyttöä. Tavaramerkit HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. HD ready logomerkki on EICTA:n tavaramerkki. DVB on Digital Video Broadcasting - DVB - projektin- rekisteröity tavaramerkki.

5 Vakiovarusteet Kauko-ohjauslaite (g) Verkkojohto (g) Laitteen muoto on erilainen eri maissa. Kaapelirengas (g) Jalustayksikkö (g) Sivut 5 ja 6 Sivu AA -kokoinen paristo (g)... Sivu 5 Sivu Käyttöohje (Tämä julkaisu) Sivu Pikaopas Jalustan kiinnitys Ennen töiden suorittamista levitä alusta TV-vastaanottimen alle ja varmista, että alue on tasainen. Näin saadaan estettyä sen vahingoittuminen. Ennen kuin kiinnität (tai irrotat) jalustan, irrota virtajohto virtaliittimestä. Varmista, että TV:n varusteiden mukana on toimitettu 9 ruuvia. Ruuvit (m9) Aseta jalusta TV:n pohjassa olevaan aukkoon. Aseta ja kiristä ruuvia TV:n taakse näytetyllä tavalla. Kiinnitä kaksi jalustayksikön osaa toisiinsa 5 ruuvilla näytetyllä tavalla. Irrota jalusta suorittamalla edellä olevat vaiheet päinvastaisessa järjestyksessä.

6 Pikaopas TV-vastaanottimen säätö Standardi DIN55-jakki (IEC 69-) 75-ohmin koaksiaalikaapeli Aseta TV-vastaanotin lähelle virtaulosottoa ja varmista, että virtapistoketta päästään käsittelemään esteettä. Antenni Liitä antennikaapeli antenni/kaapelipistokkeesta tai (huone/katto) antenni TV:n takana olevaa antennituloliitintä varten, jotta voidaan ottaa vastaan digitaalisesti/maanpäällisesti lähettävien asemien ohjelmaa. Sisäantennia voidaan myös käyttää hyvissä vastaanottoolosuhteissa. Passiivisia ja aktiivisia huoneantenneja on saatavilla alan liikkeistä. Aktiivinen antenni saa virran antennin tuloliitännän kautta. Jännite (5V) on säädettävä luvussa Virtalähde kuvatulla tavalla. (Katso s. 8.) Johtojen sitominen Verkkojohto Laitteen muoto on erilainen eri maissa. Sido johdot yhteen kaapelirenkaalla. Kaapelirengas TV-vastaanottimen asennus seinälle Tämä TV-vastaanotin tulee asentaa seinälle vain SHARP:ilta saatavaa seinälle kiinnitystä varten olevaa kiinnikettä käyttämällä. (Katso s. 5.) Muun seinälle kiinnitystä varten olevan kiinnikkeen käyttö saattaa aiheuttaa epävakaan asennuksen ja johtaa vakaviin vammoihin. TV-ruudun keskusta on mm seinälle asennusta varten olevaan metallilevykulmaan kaiverretun merkin A alapuolella. TV-vastaanottimen asentaminen vaatii erityistaitoja ja se on jätettävä ammattitaitoisen huoltohenkilökunnan tehtäväksi. Asiakkaiden ei tule yrittää tehdä asennusta itse. SHARP ei ota vastuuta virheellisestä asennuksesta, joka saattaa aiheuttaa onnettomuuden tai vamman. Voit kysyä ammattitaitoiselta huoltohenkilökunnalta erillisen kiinnikkeen käytöstä TV-vastaanottimen seinälle tapahtuvassa asennuksessa.

7 Pikaopas Paristojen asettaminen Ennen kuin TV-vastaanotinta käytetään ensimmäisen kerran, aseta kaksi AA -kokoista paristoa (kuuluvat varusteisiin). Kun paristot kuluvat tyhjiin eikä kauko-ohjain enää toimi, vaihda paristot uusiin AA -kokoisiin paristoihin. Ota kiinni paristokotelon suojuksessa olevasta kielekkeestä ja vedä suojusta nuolen osoittamaan suuntaan. Aseta paristotilaan kaksi mukana olevaa AA - kokoista paristoa. Aseta paristot niin, että niiden liittimet vastaavat paristokotelon merkintöjä (e) ja (f). Aseta paristokotelon suojuksen pienempi kieleke aukkoon () ja paina suojusta, kunnes se lukkiutuu paikalleen (). VAROITUS Paristojen virheellinen käyttö saattaa aiheuttaa kemikaalien vuotamisen tai räjähdyksen. Alla olevia ohjeita on ehdottomasti noudatettava. Älä käytä yhdessä eri tyyppisiä paristoja. Eri tyyppisillä paristoilla on erilaiset ominaisuudet. Älä käytä yhdessä vanhoja ja uusia paristoja. Vanhan ja uuden pariston käyttö yhdessä lyhentää uuden pariston käyttöikää tai saattaa aiheuttaa kemikaalien vuotamista vanhasta paristosta. Ota kuluneet paristot heti pois. Paristoista vuotavat kemikaalit saattavat aiheuttaa ihottumaa. Jos huomaat, että kemikaaleja on vuotanut, pyyhi paristo heti huolellisesti kankaalla. Säilytysolosuhteista johtuen tässä laitteessa olevilla paristoilla saattaa olla tavallista lyhyempi käyttöikä. Jos et käytä kauko-ohjainta pitkään aikaan, poista siitä paristot. Kauko-ohjauslaitteen käyttö Käytä kauko-ohjauslaitetta suuntaamalla se kauko-ohjaimen tunnistimeen. Kauko-ohjauslaitteen ja tunnistinruudun välissä olevat esineet saattavat estää oikean toiminnan. 5 m 0 0 Kauko-ohjaimen tunnistin Huomautuksia kauko-ohjauslaitteen käytöstä Älä kolhi kauko-ohjauslaitetta. Älä myöskään anna kauko-ohjauslaitteen kastua äläkä pidä sitä kosteissa tiloissa. Älä asenna tai sijoita kauko-ohjainta suoraan auringonvaloon. Kuumuus voi vaurioittaa laitteen pintaa. Kauko-ohjauslaite ei kenties toimi kunnolla, jos TV:n kauko-ohjaimen tunnistimeen kohdistuu suora auringonvalo tai voimakas valo valaisimesta. Muuta tällaisessa tapauksessa valaisimen tai TV:n asentoa tai käytä kauko-ohjainta lähempää kaukoohjaimen tunnistimesta.

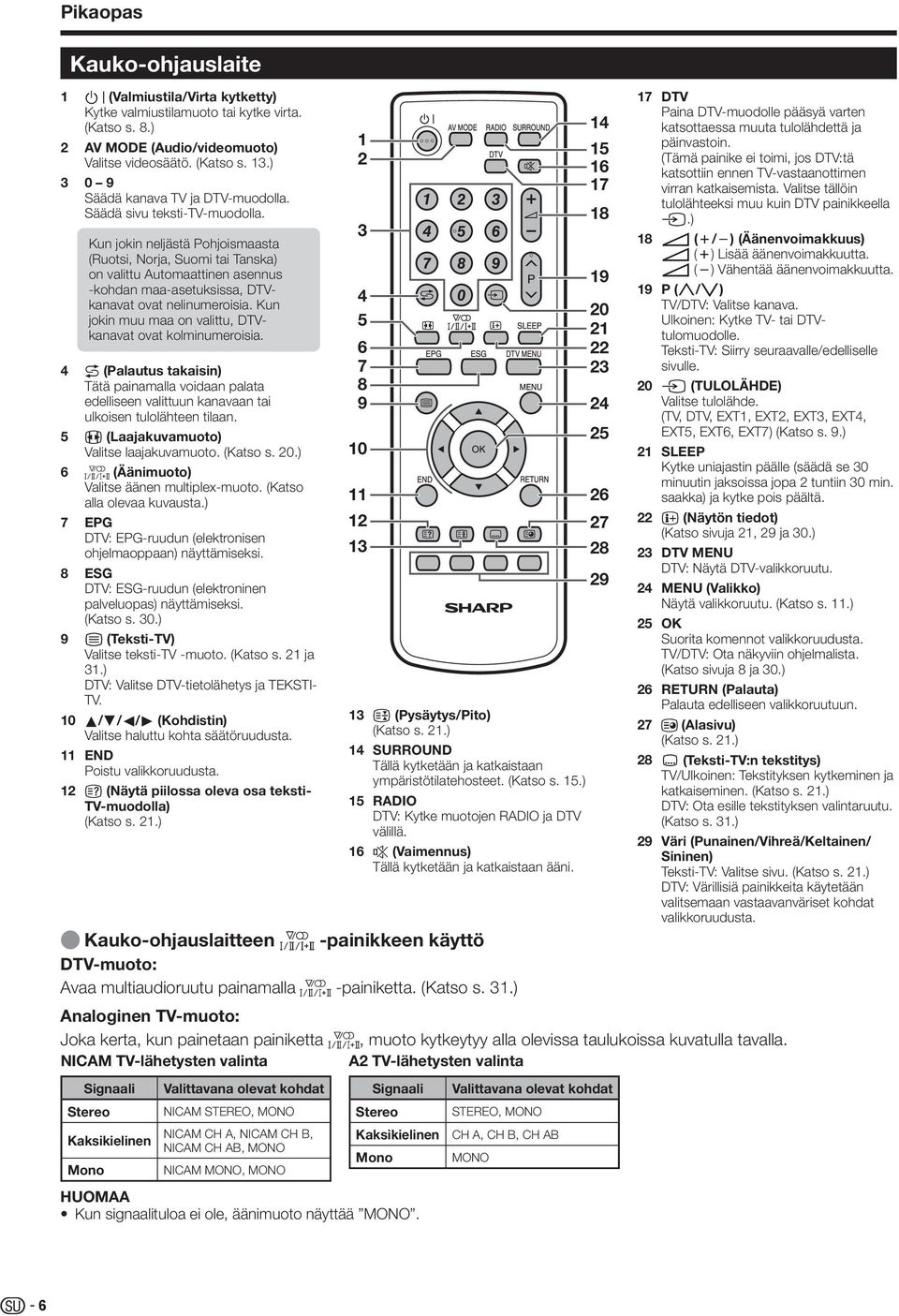

8 Pikaopas Kauko-ohjauslaite B (Valmiustila/Virta kytketty) Kytke valmiustilamuoto tai kytke virta. (Katso s. 8.) AV MODE (Audio/videomuoto) Valitse videosäätö. (Katso s..) 0 9 Säädä kanava TV ja DTV-muodolla. Säädä sivu teksti-tv-muodolla. Kun jokin neljästä Pohjoismaasta (Ruotsi, Norja, Suomi tai Tanska) on valittu Automaattinen asennus -kohdan maa-asetuksissa, DTVkanavat ovat nelinumeroisia. Kun jokin muu maa on valittu, DTVkanavat ovat kolminumeroisia. A (Palautus takaisin) Tätä painamalla voidaan palata edelliseen valittuun kanavaan tai ulkoisen tulolähteen tilaan. 5 f (Laajakuvamuoto) Valitse laajakuvamuoto. (Katso s. 0.) 6 (Äänimuoto) Valitse äänen multiplex-muoto. (Katso alla olevaa kuvausta.) 7 EPG DTV: EPG-ruudun (elektronisen ohjelmaoppaan) näyttämiseksi. 8 ESG DTV: ESG-ruudun (elektroninen palveluopas) näyttämiseksi. (Katso s. 0.) 9 m (Teksti-TV) Valitse teksti-tv -muoto. (Katso s. ja.) DTV: Valitse DTV-tietolähetys ja TEKSTI- TV. 0 a/b/c/d (Kohdistin) Valitse haluttu kohta säätöruudusta. END Poistu valikkoruudusta. k (Näytä piilossa oleva osa teksti- TV-muodolla) (Katso s..) Kun signaalituloa ei ole, äänimuoto näyttää MONO DTV Paina DTV-muodolle pääsyä varten katsottaessa muuta tulolähdettä ja päinvastoin. (Tämä painike ei toimi, jos DTV:tä katsottiin ennen TV-vastaanottimen virran katkaisemista. Valitse tällöin tulolähteeksi muu kuin DTV painikkeella b.) 8 i (k/l) (Äänenvoimakkuus) i (k) Lisää äänenvoimakkuutta. i (l) Vähentää äänenvoimakkuutta. 9 P (r/s) TV/DTV: Valitse kanava. Ulkoinen: Kytke TV- tai DTVtulomuodolle. Teksti-TV: Siirry seuraavalle/edelliselle sivulle. 0 b (TULOLÄHDE) Valitse tulolähde. (TV, DTV, EXT, EXT, EXT, EXT, EXT5, EXT6, EXT7) (Katso s. 9.) SLEEP Kytke uniajastin päälle (säädä se 0 minuutin jaksoissa jopa tuntiin 0 min. saakka) ja kytke pois päältä. p (Näytön tiedot) (Katso sivuja, 9 ja 0.) DTV MENU DTV: Näytä DTV-valikkoruutu. MENU (Valikko) Näytä valikkoruutu. (Katso s..) 5 OK Suorita komennot valikkoruudusta. TV/DTV: Ota näkyviin ohjelmalista. (Katso sivuja 8 ja 0.) 6 RETURN (Palauta) Palauta edelliseen valikkoruutuun. 7 (Alasivu) (Katso s..) 8 [ (Teksti-TV:n tekstitys) TV/Ulkoinen: Tekstityksen kytkeminen ja katkaiseminen. (Katso s..) DTV: Ota esille tekstityksen valintaruutu. (Katso s..) 9 Väri (Punainen/Vihreä/Keltainen/ Sininen) Teksti-TV: Valitse sivu. (Katso s..) DTV: Värillisiä painikkeita käytetään valitsemaan vastaavanväriset kohdat valikkoruudusta. E Kauko-ohjauslaitteen -painikkeen käyttö DTV-muoto: Avaa multiaudioruutu painamalla -painiketta. (Katso s..) Analoginen TV-muoto: Joka kerta, kun painetaan painiketta, muoto kytkeytyy alla olevissa taulukoissa kuvatulla tavalla. NICAM TV-lähetysten valinta A TV-lähetysten valinta Signaali Stereo Kaksikielinen Mono Valittavana olevat kohdat NICAM STEREO, MONO NICAM CH A, NICAM CH B, NICAM CH AB, MONO NICAM MONO, MONO (Pysäytys/Pito) (Katso s..) SURROUND Tällä kytketään ja katkaistaan ympäristötilatehosteet. (Katso s. 5.) 5 RADIO DTV: Kytke muotojen RADIO ja DTV välillä. 6 e (Vaimennus) Tällä kytketään ja katkaistaan ääni. Signaali Stereo Kaksikielinen Mono Valittavana olevat kohdat STEREO, MONO CH A, CH B, CH AB MONO

9 Pikaopas Televisio (Näkymä edestä) Kauko-ohjaimen tunnistin OPC-merkkivalo OPC-tunnistin B (Valmiustila/Virta kytketty)-merkkivalo Televisio (Näkymä takaa) i (l/k) (Äänenvoimakkuuspainikkeet) P (s/r) (Ohjelmapainikkeet [kanava]) a (Virtapainike) MENU -painike b (TULOLÄHDE) -painike RS-C -liitäntä EXT (ANALOGUE RGB/AUDIO) -liitännät EXT 5 (Komponentti) -liitännät EXT (RGB) -liitäntä 5 EXT (RGB) -liitäntä 6 Antennin tuloliitin (DVB-T 5V=/80 ma) 7 OUTPUT -liitännät (Audio) 8 EXT 6 (HDMI/AUDIO) - liitännät 9 EXT 7 (HDMI) - liitäntä 0 COMMON INTERFACE aukko EXT -liitännät Kuulokeliitin Vaihtovirran tuloliitin (AC INPUT) VAROITUS: Varmista, että äänenvoimakkuus on säädetty alhaiseksi ennen Vain jos käytät aktiivista maanpäällistä antennia, valitse Päällä (5V) kohdasta Virtalähde. (Katso s. 8.) kuulokkeiden käyttöä tai niiden liittämistä. Kuuntele ääntä kohtuullisilla äänenvoimakkuuden tasoilla. Liiallinen kuulokkeiden äänipaine voi aiheuttaa kuulonalenemaa.

10 Pikaopas Virran kytkeminen Paina a TV:stä tai B kauko-ohjaimesta. Valmiustilamuoto Paina B kauko-ohjaimesta, kun virta on kytketty TV-vastaanottimeen. TV kytkeytyy valmiustilaan ja kuva katoaa ruudusta. TV-vastaanottimen B muuttuu vihreästä punaiseksi. Kun TV:n virta halutaan katkaista kokonaan, irrota virtajohto pistorasiasta. Älä kuitenkaan irrota virtajohtoa ellei toisin ole neuvottu. Näyttötilan osoitin Katkaistu Punainen Vihreä Virta katkaistu TV-vastaanotin on valmiustilamuodolla. Virta on kytketty TV-vastaanottimeen. Jos tätä TV-vastaanotinta ei aiota käyttää pitkähköön aikaan, irrota verkkojohto pistorasiasta. Laite kuluttaa hieman virtaa vaikka, virta on katkaistu painikkeella a. Jos DTV-tulomuodolla virta katkaistaan heti valikkoruudusta tehdyn asetuksen muutoksen jälkeen, uusi asetus tai kanavatieto ei kenties tallennu muistiin. Alustava automaattiasennus (analoginen) Kun TV-vastaanottimen virta kytkeytyy ensimmäistä kertaa ostamisen jälkeen, alustava automaattiasennus (analoginen) käynnistyy. Voit säätää automaattisesti kielen, maan ja kanavat perätysten. Alustava automaattiasennus toimii vain kerran. Jos alustavaa automaattiasennusta ei suoriteta loppuun saakka, (esim. jos valikkoruutu on kadonnut, koska mitään toimenpidettä ei ole tehty muutamaan minuuttiin, jos virta on katkennut tms.), yritä suorittaa automaattiasennus säätövalikosta. (Katso s. 5.) Alustava automaattiasennus pysähtyy painamalla RETURN. Ruutunäytön kielen säätö Valitse haluttu ruudussa näkyvä kieli painamalla a/b/c/d. Aseta säätö voimaan painamalla OK. Maan tai alueen säätö Valitse ruudussa näkyvä maa tai alue painamalla a/b/c/d. Aseta säätö voimaan painamalla OK. Kanavien automaattietsintä käynnistyy samaan aikaan. Tämän säädön jälkeen automaattietsintä alkaa seuraavassa järjestyksessä: Kanavien automaattinen etsintä Automaattinen nimeäminen Automaattinen lajittelu Esiviritysten lataus Sinun ei tarvitse tehdä mitään tämän automaattietsinnän aikana. Säätövalikko katoaa ja voit katsoa ohjelmaa kanavalta. Analogisen ohjelmalistan käyttäminen Haluttu kanava voidaan valita myös ohjelmalistasta numeropainikkeiden 0-9 tai painikkeen P (r/s) painamisen asemesta. Paina painiketta OK, kun mikään muu valikkoruutu ei ole näkyvissä. (Paitsi silloin, kun ulkoinen tulolähde on valittuna.) Valitse painiketta a/b painamalla kanava, jolle halutaan virittää, ja paina sitten painiketta OK. Ohjelmalistasta poistutaan painamalla painiketta END. Alustava automaattiasennus (DTV) Digitaalinen videolähetys on lähetysjärjestelmä. Se on paljon enemmän kuin vain pelkkä korvaava vaihtoehto nykyiselle analogiselle televisiolähetysjärjestelmälle. DVB antaa enemmän asemia, selkeämmän kuvalaadun ja muita palveluita, jotka saadaan näkyviin näyttöön. Se mahdollistaa myös joukon uusia ominaisuuksia ja palveluita kuten tekstityksen ja useamman ääniraidan. DTV-lähetysten katsomiseksi noudata alla näkyviä ohjeita ja selaa kaikki asuinalueellasi käytettävissä olevat palvelut. 5 Paina DTV tai b DTV-muodon käyttöä varten. Paina DTV MENU ja DTV-valikkoruutu tulee näkyviin. Paina c/d ja valitse Asennus. Paina a/b ja valitse Automaattinen asennus ja paina sitten OK. Jos PIN on jo säädetty, näppäile se tähän. Jos säätöä ei ole tehty, näppäile tehdassäädön mukainen PIN. Katso sivulta 7 tiedot PIN-koodin säätämisestä. Varmistusviesti tulee näkyviin. Paina c/d valitaksesi Kyllä ja paina sitten OK etsinnän aloittamiseksi. TV alkaa selata kaikkia asuinalueellasi käytettävissä olevia DTV- ja radiopalveluita. Tässä toiminnossa käytetyt kieli- ja maa-asetukset ovat ne asetukset, jotka on tehty suorittamalla Alustava automaattiasennus (analoginen). Jos maa-asetusta halutaan muuttaa, esimerkiksi silloin, kun on muutettu toiseen maahan, suorita Automaattinen asennus uudelleen Säätö-valikosta. Palvelut tallennetaan signaaliin sisältyvien kanavanumerotietojen (jos käytettävissä) mukaisesti. Jos tätä tietoa ei ole käytettävissä, palvelut tallennetaan vastaanottojärjestyksessä. Jos järjestystä halutaan lajitella, se voidaan järjestää sivulla kuvatulla tavalla. Meneillään oleva skannaus peruutetaan painamalla END. Ei ole mahdollista valita mitään DTV-toimintoon liittyvää valikkokohtaa ellei Automaattinen asennus -toimintoa ole suoritettu.

11 Ulkoisen laitteen käyttö Tulolähteen säätö Kun halutaan katsoa kuvaa ulkoisesta lähteestä, valitse tulolähde kohdasta b kauko-ohjaimesta tai TV:stä. Merkillä * merkityt johdot ovat alan liikkeistä saatavia johtoja. Videonauhurin liittäminen Voit käyttää EXT tai -liitäntää videonauhurin ja muiden audiovisuaalisten laitteiden liittämiseen. Jos videonauhurisi tukee edistyneitä TV-VCR AV Link -järjestelmiä, videonauhuri voidaan liittää TVvastaanottimen liittimeen EXT käyttämällä täysin langoitettua SCART-kaapelia. SCART-kaapeli* SCART-kaapeli* DVD-soittimen liittäminen On mahdollista käyttää liitintä EXT,, 5, 6 (HDMI) tai 7 (HDMI) liitettäessä DVD-soittimeen ja muihin audiovisuaalisiin laitteisiin. S-videojohto* tai Yhdistelmävideojohto* AUDIO-kaapeli* AV OUTPUT EXT tai Videonauhuri Edistyneet TV-VCR AV Link -järjestelmät eivät kenties ole yhteensopivia joidenkin ulkoisten lähteiden kanssa. TV-OUT ei lähde liittimestä EXT, kun EXT 6 (HDMI), EXT 7 (HDMI) tai DTV on valittu tuloksi. Pelikonsolin tai videokameran liittäminen Dekooderi Pelikonsolin, videokameran ja joitakin muita audiovisuaalisia laitteita voi vaivattomasti liittää EXT -liitäntöihin. EXT DVD-soitin EXT : S-videoliittimellä on etuisuus videoliittimiin nähden. Komponentti-kaapeli* AUDIO-kaapeli* Y PB PR L-AUDIO-R COMPONENT S-videojohto* AV OUTPUT EXT 5 tai Yhdistelmävideojohto* AUDIO-kaapeli* Kun liitetään HDMI-DVI muuntosovitin/kaapeli, syötä äänisignaali tästä. Ellei näin ole, valitse EXT 7. DVD-soitin EXT Pelikonsoli Videokamera EXT 6 HDMI-DVI -muuntosovitin/ kaapeli* EXT : S-videoliittimellä on etuisuus videoliittimiin nähden. DVD-soitin EXT 7 Aidoksi todistettu HDMIkaapeli* DVD-soitin Kun HDMI-DVI muuntosovitin/kaapeli liitetään HDMIliittimeen, kuva ei kenties näy selvästi.

12 Ulkoisen laitteen käyttö Dekooderin liittäminen Voit käyttää EXT -liitäntää dekooderin ja muiden audiovisuaalisten laitteiden liittämiseen. EXT Jos dekooderin täytyy saada signaali TV-vastaanottimesta, aseta Dekooderi asentoon EXT ohjelman säädön valikosta Käsisäätö. (Katso s. 6.) Älä liitä dekooderia EXT -liitäntään. PC:n liittäminen Liitä PC käyttämällä EXT -liittimiä. EXT EXT SCART-kaapeli* RGB-kaapeli* ø,5 mm stereo miniliitinjohto* RGB/DVI muunnos johto* Dekooderi PC PC AV-linkkitoiminnon käyttö Tässä TV-vastaanottimessa on kolme tyypillistä AV-linkkitoimintoa, jotta liitäntä TV-vastaanottimen ja muiden audiovisuaalisten laitteiden välillä olisi ongelmatonta. Toisto yhden näppäimen painalluksella Kun TV on valmiustilassa, se kytkeytyy automaattisesti ja toistaa kuvaa audiovisuaalisesta laitteesta (esim. videonauhuri, DVD-soitin). WYSIWYR (What You See Is What You Record = Nauhoitat sitä mitä näet) Jos liitetyn videonauhurin kauko-ohjaimessa on painike WYSIWYR, voit aloittaa nauhoittamisen automaattisesti painamalla painiketta WYSIWYR. Esiviritysten lataus Siirtää automaattisesti kanavien esiviritystiedot TV-vastaanottimen virittimestä johonkin liitetyistä audiovisuaalisista laitteista (esim. videonauhuri) EXT -liitäntää kautta. Katso tarkemmat tiedot kunkin ulkoisen laitteen käyttöohjeista. Toimii vain kun audiovisuaalinen laite on liitetty AVlinkkitoiminnolla varustetun TV-vastaanottimen liittimeen EXT käyttämällä täysin langoitettua SCART-kaapelia. AV-Link -toiminnon käyttö on mahdollista vain jos TV-vastaanotin on suorittanut täydellisen automaattiasennuksen liitetyn audiovisuaalisen laitteen kanssa (sivu 8, Alustava automaattiasennus). AV-Link -toiminnon toimivuus riippuu käytössä olevasta audiovisuaalisesta laitteesta. Käytössä olevan laitteen valmistajasta ja tyypistä riippuen on mahdollista, että kuvatut toiminnot eivät toimi tai toimivat vain osittain. ø,5 mm stereo miniliitinjohto* Merkillä * merkityt johdot ovat alan liikkeistä saatavia johtoja. PC-tuloliittimet ovat DDC/B-yhteensopivia. Katso sivulta luettelo TV:n kanssa yhteensopivista PCsignaaleista. Kun liitetään PC:hen, oikea tulosignaalityyppi tunnistetaan automaattisesti. 0

13 Valikkotoiminnot Valikkotoimintojen painikkeet Käytä valikkoa seuraavilla kauko-ohjaimen painikkeilla. Ruutunäyttö Esimerkki VALIKKO [Vaihtoehdot... Värijärjestelmä] Vaihtoehdot Vain Ääni DNR Tulon valinta Värijärjestelmä Demo [Katkaistu] [CVBS] [Autom.] [Kytketty] Valkoisena näkyvä kohta Tämä tarkoittaa, että kohta voidaan valita. Keltaisena näkyvä kohta Tämä näyttää parhaillaan valittuna olevan kohdan. Suluissa oleva kohta Tämä näyttää kohdan parhaillaan valittuna olevan säädön. Merkillä merkitty kohta näkyy harmaana Tämä tarkoittaa, että kohtaa ei voi valita johtuen eri syistä. MENU: a/b/c/d: OK: RETURN: DTV MENU: END: Paina valikkoruudun avaamiseksi ja sulkemiseksi. Paina halutun ruudussa näkyvän kohdan valintaa tai valitun kohdan säätämistä varten. Paina siirtääksesi seuraavaan vaiheeseen tai lopettaaksesi säätämisen. Paina, kun haluat palata edelliseen vaiheeseen. Paina DTV-valikkoruudun avaamiseksi tai sulkemiseksi. Paina poistuaksesi valikkokohteesta. Käyttö ilman kauko-ohjainta Tämä toiminto on hyödyllinen, kun kaukosäädintä ei ole lähettyvillä. Paina MENU-painiketta ja VALIKKO -ruutu tulee näkyviin. Paina P (s/r) painikkeiden a/b asemesta tai i k/l painikkeen c/d asemesta kohdan valintaa varten. Suorita säätö loppuun painamalla b. VALIKKO -ruutu häviää, jos siinä ei tehdä mitään muutaman sekunnin aikana. Valikoiden valintakohdat ovat erilaiset eri tulomuodoilla, mutta käyttötoimet ovat samat. Käyttöohjeissa näkyvät ruudut ovat vain selitystä varten (jotkut ovat suurennettuja, toiset osittaisia) ja ne saattavat olla hieman erilaiset kuin oikeasti näkyvät ruudut.

14 Valikkotoiminnot Perustoiminnot Valikon käyttö: A Paina painiketta MENU ja valikkoruutu tulee näkyviin. Paina c/d ja valitse haluttu valikko. Paina a/b ja valitse haluttu valikkokohta ja paina sitten OK (Esimerkiksi: AV-MUOTO, OPC, jne.). Valitse Nollaus, kun haluat palauttaa kaikki säätökohdat tehtaalla säädetyille oletusarvoille. VALIKKO Kuva AV-MUOTO OPC Kontrasti Kirkas Väri Sävy Terävä Edistynyt Nollaus [Kuva] [+0] [0] [0] [0] [0] Ääni [Standardi] [Katkaistu] Taustavalo [+6] Paina a/b/c/d, valitse haluttu kohta ja paina sitten OK. Katkaistu Kytketty Kytk.(Näyttö) Valikon käyttö: B Paina painiketta MENU ja valikkoruutu tulee näkyviin. Paina c/d ja valitse haluttu valikko. Paina a/b ja valitse haluttu valikkokohta (Esimerkiksi: Taustavalo, Kontrasti, jne.). Säädä kohta haluttuun asentoon painamalla painiketta c/d. Valitse Nollaus, kun haluat palauttaa kaikki säätökohdat tehtaalla säädetyille oletusarvoille. VALIKKO Kuva AV-MUOTO OPC Kontrasti Kirkas Väri Sävy Terävä Edistynyt Nollaus [Kuva... Taustavalo] [+0] [0] [0] [0] [0] Ääni [Standardi] [Katkaistu] Taustavalo [+6] 8 +8 Valikon käyttö: C Paina painiketta MENU ja valikkoruutu tulee näkyviin. Paina c/d ja valitse haluttu valikko. Paina a/b ja valitse haluttu valikkokohta ja paina sitten OK (Esimerkiksi: Edistynyt, jne.). Paina a/b ja valitse haluttu valikkokohta ja paina sitten OK (Esimerkiksi: Värilämpötila, Musta, jne.). Valitse Nollaus, kun haluat palauttaa kaikki säätökohdat tehtaalla säädetyille oletusarvoille. Värilämpötila Musta D-Y/C Mustavalkoinen Filmimuoto 00Hz (trud(r)) Suuri Keskikorkea Keski Keskimatala Pieni 5 Valitse tai säädä haluttu kohta painikkeilla a/b/ c/d ja paina sitten painiketta OK.

15 Valikkotoiminnot Kuva-valikko OPC VALIKKO Kuva [Kuva] Ääni Valikon käyttö: A (Katso s. ) Säätää automaattisesti ruudun kirkkauden. AV-MUOTO [Standardi] OPC [Katkaistu] Taustavalo [+6] 8 +8 Kontrasti [+0] Kirkas [0] Kohta Katkaistu: Kirkkaus on kiinteä kohdassa Taustavalo säädetyssä arvossa. Kytketty: Säätää automaattisesti. Kytk.(Näyttö): Näyttää OPC-tehon ruudussa säätäen samalla ruudun kirkkautta. Väri Sävy Terävä Edistynyt Nollaus [0] [0] [0] Kun on valittu asento Kytketty, TV tunnistaa ympäröivän valon ja säätää taustan kirkkauden automaattisesti. Varmista, ettei mikään esine ole OPC-tunnistimen tiellä mahdollisesti estämässä sen ympäröivän valon tunnistamiskykyä. AV-MUOTO Valikon käyttö: A (Katso s. ) AV-MUOTO -toiminnossa on useita katseluvaihtoehtoja, jotta järjestelmä saadaan parhaalla mahdollisella tavalla sopimaan ympäristöön, joka saattaa vaihdella huoneen kirkkauden, katsottavan ohjelman tai ulkoisen laitteen kuvatulon tyypin mukaan. Kohta Standardi: Erittäin terävälle kuvalle tavallisen kirkkaassa huoneessa (Korostettu kuvan kontrasti: päälle) PEHMEÄ*: Luo pehmeämmän kuvan. (Korostettu kuvan kontrasti: päälle) ECO*: Vähentää virrankulutusta. (Korostettu kuvan kontrasti: pois päältä) Käyttäjä: Käyttäjä voi muokata säätöjä halutulla tavalla. Muoto voidaan säätää kullekin tulolähteelle. (Korostettu kuvan kontrasti: pois päältä) Dynaaminen*: Selkeä, suurta kontrastia korostava kuva urheiluotteluiden katsomiseen (Korostettu kuvan kontrasti: päälle) Kuvan säädöt Valikon käyttö: B (Katso s. ) Säädä kuva mieleiseksi seuraavien kuvasäätöjen avulla. Säätökohdat Valittavana olevat kohdat c painike d painike Taustavalo Ruutu himmenee Ruutu kirkastuu Kontrasti Pienempi kontrasti Suurempi kontrasti Kirkas Pienempi kirkkaus Suurempi kirkkaus Väri Sävy Pienempi värivoimakkuus Ihosta tulee purppuranvärinen Suurempi värivoimakkuus Ihosta tulee vihertävä Terävä Pienempi terävyys Suurempi terävyys On mahdollista valita AV-MUOTO -vaihtoehdot myös painamalla AV MODE kauko-ohjaimesta. On mahdollista säätää kohtien Standardi, PEHMEÄ, ECO ja Dynaaminen tehdassäätöisiä ominaisuuksia. Valitut ominaisuudet vaikuttavat kaikkiin tulolähteisiin. Merkillä * merkityt kohdat ovat käytettävissä vain TV/DTV/ AV-tulomuodolla. Korostetun kuvan kontrastin teknologia tunnistaa lähdevideon ominaisuudet ja säätää näytön kirkkauden sopivaksi mahdollistaen näin syvemmät mustan tasot. Korostettu kuvan kontrasti käynnistyy, kun OPC-toiminto poistetaan käytöstä kohdissa Standardi, PEHMEÄ ja Dynaaminen AV-MUOTO -toiminnossa.

16 Valikkotoiminnot Edistynyt Valikon käyttö: C (Katso s. ) Tässä TV-vastaanottimessa on useita edistyneitä toimintoja kuvalaadun parantamista varten. Värilämpötila Musta D-Y/C Mustavalkoinen Filmimuoto 00Hz (trud(r)) Suuri Keskikorkea Keski Keskimatala Pieni Värilämpötila Säätää värilämpötilan, jotta saadaan paras mahdollinen valkoinen kuva. Musta Jotta katselu oli miellyttävää, muuta katselusyvyyttä valitsemalla taso kuvan tumman osan automaattista säätöä varten. D-Y/C Antaa korkealaatuisen kuvan, jonka pistehäiriöt ja värikohina ovat minimissä, tunnistamalla kuvassa tapahtuvat muutokset. D-Y/C ei kenties toimi riippuen tulosignaalin tyypistä tai kohinaisesta tulosignaalista. D-Y/C:n teho on vieläkin tuntuvampi yhdistelmävideosignaalilla (CVBS). Mustavalkoinen Videon katsomiseksi mustavalkoisena. Vain TV/DTV/AV Kohta Suuri: Sinertävä valkoinen Keskikorkea: Keskitasoinen sävy välillä Suuri ja Keski Keski: Luonnollinen sävy Keskimatala: Keskitasoinen sävy välillä Keski ja Pieni Pieni: Punertava valkoinen Kohta Katkaistu: Ei tunnistusta Standardi: Normaali säätö Nopea: Säädä paras mahdollinen kuvalaatu nopeasti liikkuville kuville. Hidas: Säädä paras mahdollinen kuvalaatu hitaasti liikkuville kuville. Filmimuoto Tunnistaa automaattisesti filmipohjaisen lähteen (koodattu alunperin /5 kehystä per sekunti riippuen pystytaajuudesta), analysoi sen ja luo sitten kunkin pysäytysfilmikehyksen teräväpiirtokuvalaatua varten. 00Hz (trud ) 00Hz (trud ) -teknologia antaa erinomaisen digitaalikuvan poistaen liikkeessä esiintyvän epäselvyyden ja kuvan värinän. Jos haluat näyttää 00 Hz:n (trud ) esityksen kaksoisruutuformaatissa, valitse Vaihtoehdot -valikon Demo -kohdasta Kytketty. (Katso s. 9.) Tämä tehoste on suurempi nopeasti liikkuvissa kuvissa kuten elokuvissa. Ääni-valikko VALIKKO Ääni AV-MUOTO Diskantti Basso Tasapaino Ympäristötila Auto Vol. Selvä ääni Nollaus [Ääni] [0] [0] AV-MUOTO 5 L Virransäätö [Standardi] [0] R [Katkaistu] [Katkaistu] [Katkaistu] Valikon käyttö: A (Katso s. ) Tämä vaihtoehto liittyy kuvavalikon AV-muotoon. (Katso s..) Äänen säätö Valikon käyttö: B (Katso s. ) Voit säätää äänen mieleiseksi seuraavien säätöjen avulla. Valittavana olevat kohdat c painike d painike Diskantti Heikompi diskantti Voimakkaampi diskantti Basso Heikompi basso Voimakkaampi basso Tasapaino Pienennä oikean kaiuttimen ääntä Pienennä vasemman kaiuttimen ääntä Kun mustavalkoinen on säädetty asentoon Kytketty, DTVvalikkoruutu näkyy mustavalkoisena.

17 Valikkotoiminnot Ympäristötila Virranhallinta Vain PC Valikon käyttö: A (Katso s. ) Ympäristötilatoiminnon avulla on mahdollista nauttia todentuntuisesta elävästä äänestä. Ympäristötilatehosteet voidaan valita myös painamalla painiketta SURROUND kauko-ohjauslaitteesta. Auto Vol. Valikon käyttö: A (Katso s. ) Eri äänilähteiden äänenvoimakkuus on usein erilainen, esimerkiksi kun siirrytään elokuvasta mainoksiin. Automaattinen äänenvoimakkuuden säätö (Auto Vol.) ratkaisee ongelman ja tasapainottaa äänenvoimakkuustasot. Selvä ääni Valikon käyttö: A (Katso s. ) Tämä toiminto korostaa puheääntä taustalta, jotta puhe kuuluu selkeämmin. Sitä ei suositella musiikkilähteille. Virransäätö-valikko VALIKKO Virransäätö Ei sign. katk. Ei toim. katk. Ei sign. katk. [Virransäätö] Säätö [Kyt. tmimatt] [Kyt. tmimatt] Valikon käyttö: A (Katso s. ) Kun on säädetty asetus Mahdollista, TV kytkeytyy automaattisesti valmiustilaan, jos signaalia ei tule 5 minuutin aikana. Viisi minuuttia ennen kuin TV kytkeytyy valmiustilaan, jäljellä oleva aika näkyy joka minuutti. Kun TV-ohjelma loppuu, tämä toiminto ei kenties toimi. Tämä toiminto ei ole käytettävissä DTV-tilassa. Ei toim. katk. Vain TV/DTV/AV Vain TV/AV Vain TV/DTV/AV Valikon käyttö: A (Katso s. ) Kun on säädetty asetus Mahdollista, TV kytkeytyy automaattisesti valmiustilaan, jos mitään toimintoa ei suoriteta tuntiin. Viisi minuuttia ennen kuin TV kytkeytyy valmiustilaan, jäljellä oleva aika näkyy joka minuutti. Valikon käyttö: A (Katso s. ) Kun tämä on säädetty, TV kytkeytyy automaattisesti valmiustilaan. Kohta Katkaistu: Ei virranhallintaa. Tehtaalla säädetty esiviritysarvo. Toiminto : Jos signaalia ei tule 8 minuuttiin, TV kytkeytyy valmiustilaan. Vaikka PC:n käyttö aloitetaan ja signaali tulee taas, TV pysyy valmiustilassa. TV kytkeytyy taas painamalla painiketta a TV:stä tai B kauko-ohjaimesta. (Katso s. 8.) Toiminto : Jos signaalia ei tule 8 sekuntiin, TV kytkeytyy valmiustilaan. Kun aloitat PC:n käytön ja signaali virtaa jälleen, TV kytkeytyy. TV kytkeytyy taas painamalla painiketta a TV:stä tai B kauko-ohjaimesta. (Katso s. 8.) Säätö-valikko VALIKKO Säätö Lapsilukko [Säätö] Automaattinen asennus Ohjelman säätö Asento WSS [Kytketty] : muoto [Panorama] Kieli Virtalähde [Suomi] [Pois pltä(0v)] Vaihtoehdot Automaattinen asennus Automaattinen asennus voidaan suorittaa uudelleen myös esiviritettyjen kanavien säädön jälkeen. 5 Vain TV Paina painiketta MENU ja valikkoruutu tulee näkyviin. Paina c/d ja valitse Säätö. Paina a/b ja valitse Automaattinen asennus ja paina sitten OK. Jos PIN on jo säädetty kohdassa Lapsilukko, näppäile se tähän. Katso sivulta 7 tiedot PIN-koodin säätämisestä. Paina c/d ja valitse Kyllä ja paina sitten OK. On mahdollista säätää kieli ja maa samalla tavalla kuin Alustava automaattiasennus (analoginen) -toiminnossa. Suorita vaiheet ja sivulta 8. 5

18 Valikkotoiminnot Ohjelman säätö Tässä luvussa selostetaan analogisten TV-kanavien manuaalinen säätö. Paina painiketta MENU ja valikkoruutu tulee näkyviin. Paina c/d ja valitse Säätö. Paina a/b ja valitse Ohjelman säätö ja paina sitten OK. Jos PIN on jo säädetty kohdassa Lapsilukko, näppäile se tähän. Katso sivulta 7 tiedot PIN-koodin säätämisestä. Paina a/b ja valitse Automaattinen etsintä, Käsisäätö, Lajittelu tai Poista ohjelma ja paina sitten OK. Automaattinen etsintä Käsisäätö Lajittelu Poista ohjelma Ei Kyllä Automaattinen etsintä On mahdollista etsiä ja ladata TV-kanavat automaattisesti suorittamalla myös alla mainitut toimenpiteet. Tämä on sama toiminto kuin automaattisen asennuksen kanavien automaattinen etsintä ja esiviritysten lataus. Toista vaiheet - kohdasta Ohjelman säätö. Paina c/d ja valitse Kyllä ja paina sitten OK. Kanavien automaattinen etsintä Automaattinen nimeäminen Automaattinen lajittelu Esiviritysten lataus Käsisäätö Joitakin kanavien kohtia voidaan säätää manuaalisesti. VALIKKO Hieno Värijärj. Äänijärj. Tarra Ohita Dekooderi Lukko [Säätö... Ohjelman säätö] [79.5] [Autom.] [B/G] [SAT.] [Katkaistu] [Katkaistu] [Katkaistu] 79.5 MHz Vain TV 5 Paina a/b ja valitse haluttu valikkokohta ja paina sitten OK. Paina a/b/c/d ja valitse tai säädä. Kun poistutaan ohjelman säädön valikosta Käsisäätö, esiviritysten lataus käynnistyy automaattisesti, jos kyseisen valikon tietoja on muutettu. Hieno Taajuus voidaan säätää haluttuun asentoon. Säädä katsomalla taustakuvaa. Sen asemesta, että painat painiketta c/d taajuuden säätämiseksi edellä olevassa vaiheessa 5, voit näppäillä kanavan taajuuslukeman suoraan painikkeella 0 9. ESIMERKKI 79,5 MHz: Paina s 7 s 9 s s 5. 9,5 MHz: Paina s 9 s s 5 s OK. Värijärj. Valitse vastaanotolle paras mahdollinen värijärjestelmä. (Autom., PAL, SECAM) Äänijärj. (Lähetysjärjestelmä) Valitse vastaanotolle paras mahdollinen äänijärjestelmä (Lähetysjärjestelmä). (B/G, D/K, I, L, L ) Kun TV-kanava lähettää verkkonimensä, Automaattinen asennus tunnistaa tiedon ja nimeää kanavan. Kanavan nimi voidaan kuitenkin muuttaa. Tarra Toista vaiheet - kohdasta Käsisäätö. Valitse painiketta a/b/c/d painamalla kanavan uuden nimen kirjaimet ja paina sitten OK. Toista vaihetta kunnes nimi on kirjoitettu. Nimessä voi olla 5 merkkiä tai vähemmän. Jos kanavan nimessä on alle 5 kirjainta, valitse LOPPU ja paina sitten OK. Ohita Kanavat, joilla Ohita on säädetty asentoon Kytketty, ohitetaan käytettäessä painiketta P (r/s) vaikka ne valitaan katseltaessa kuvaa TV-vastaanottimesta. Dekooderi Kun laitteeseen liitetään dekooderi, on valittava EXT. Katkaistu on tehdassäätö. Toista vaiheet - kohdasta Ohjelman säätö. Paina c/d ja valitse Kyllä ja paina sitten OK. Valitse painiketta a/b/c/d painamalla editoitava kanava ja paina sitten OK. Valitun kanavan tiedot näkyvät. 6

19 Valikkotoiminnot Minkä tahansa kanavan katsominen voidaan estää. Katso kohdasta Lapsilukko tiedot PIN-koodin säätämisestä. Kun jonkin kanavan Lukko on säädetty asentoon Kytketty, Lapsilukko on kytketty. näkyy ja kyseisen kanavan kuva ei näy eikä ääni kuulu. Jos painiketta OK painetaan viestin Lapsilukko on kytketty. näkyessä, PIN-näppäilyvalikko näkyy. Oikean PIN-koodin näppäily vapauttaa lapsilukon tilapäisesti siihen saakka, kun virta katkaistaan. Lajittelu Kanavapaikat voidaan lajitella vapaasti. 5 Toista vaiheet - kohdasta Ohjelman säätö. Paina c/d ja valitse Kyllä ja paina sitten OK. Valitse painiketta a/b/c/d painamalla siirrettävä kanava ja paina sitten OK. Paina a/b/c/d, siirrä se haluttuun kohtaan ja paina sitten OK. Toista vaiheita ja kunnes kaikki halutut kanavat on lajiteltu. Poista ohjelma On mahdollista poistaa kanavia. 5 Toista vaiheet - kohdasta Ohjelman säätö. Paina c/d ja valitse Kyllä ja paina sitten OK. Valitse painiketta a/b/c/d painamalla poistettava kanava ja paina sitten OK. Viestiruutu tulee näkyviin. Paina c/d ja valitse Kyllä ja paina sitten OK valitun kanavan poistamiseksi. Kaikki sen jälkeen olevat kanavat siirtyvät ylöspäin. Toista vaiheita ja kunnes kaikki halutut kanavat on poistettu. Lapsilukko Tällä voidaan käyttää PIN-koodia suojaamaan tiettyjä säätöjä vahingossa tapahtuvalta muuttamiselta. PIN-koodin muuttaminen Lukko Paina painiketta MENU ja valikkoruutu tulee näkyviin. Paina c/d ja valitse Säätö. Paina a/b ja valitse Lapsilukko ja paina sitten OK. Muuta PIN Nollaus Vain TV 5 Näppäile -numeroinen luku PIN-koodiksi käyttämällä 0 9. Varmista näppäilemällä sama -numeroinen luku kuin vaiheessa. Järjestelmän PIN on muutettu onnistuneesti. tulee näkyviin. Lukitun kanavan katsomiseksi on näppäiltävä PIN. (Katso tältä sivulta ja sivulta 7 tiedot kanavien lukitsemisesta niin, että katselu TV- ja DTV-muodolla ei ole mahdollista.) Kun valitaan lukittu kanava, viesti PIN-koodin näppäilemisestä tulee esiin. Ota PIN-näppäilyruutu näkyviin painamalla painiketta OK. PIN-koodin nollaus Tällä on mahdollista nollata PIN-koodi tehdassäädölle. Toista vaiheet - kohdasta PIN-koodin muuttaminen. Näppäile PIN. Paina a/b ja valitse Nollaus ja paina sitten OK. Paina c/d ja valitse Kyllä ja paina sitten OK. Kirjoita varmuuden vuoksi PIN-koodi muistiin tämän käyttöohjeen takana olevaan sille varattuun tilaan, leikkaa se pois ja säilytä sellaisessa paikassa, johon lapset eivät pääse. Katso sivulta tiedot parhaillaan voimassa olevan PIN-koodin nollaamisesta tehdassäädölle, jos olet hävittänyt tai unohtanut PIN-koodisi. Tulotarra Kullekin tulolähteelle voidaan määrittää haluttu tulotarra. Valitse haluttu tulolähde painamalla b. 5 6 Paina painiketta MENU ja valikkoruutu tulee näkyviin. Paina c/d ja valitse Säätö. Paina a/b ja valitse Tulotarra ja paina sitten OK. Valitse painiketta a/b/c/d painamalla tulolähteen uuden nimen kirjaimet ja paina sitten OK. Toista vaihetta 5 kunnes nimi on kirjoitettu ja paina sitten OK. Nimessä voi olla 6 merkkiä tai vähemmän. Jos tarran nimessä on alle 6 kirjainta, valitse LOPPU ja paina sitten OK. Ei ole mahdollista muuttaa tarraa, jos tulolähteenä on TV tai DTV. Uusi PIN Varmista 7

20 Valikkotoiminnot Asento Vain TV/DTV/AV XGA-muoto Vain PC Valikon käyttö: C (Katso s. ) Kuvan vaaka- ja pystyasennon säätämistä varten. Kohta H-as.: Keskittää kuvan siirtämällä sitä vasemmalle tai oikealle. V-as.: Keskittää kuvan siirtämällä sitä ylös tai alas. Säädöt tallentuvat muistiin erikseen tulolähteen mukaan. Riippuen tulosignaalin tyypistä asennon säätö ei kenties ole käytettävissä. Valikon käyttö: C (Katso s. ) On mahdollista valita jokin alla mainituista tulosignaalista kuvan resoluution säätämiseksi, kun tietokoneen tulona on XGA-signaali. 0 g g g 768 Grafiikkakortista riippuen 60 g 768 resoluutio ei kenties näy oikein. WSS (Laajakuvan signaali) Vain TV/DTV/AV Kieli Valikon käyttö: A (Katso s. ) WSS mahdollistaa television kytkeytymisen automaattisesti eri ruutuformaattien välillä. Yritä säätää Laajakuvamuoto, jos kuva ei kytkeydy oikealle ruutuformaatille. Kun lähetyssignaalissa ei ole WSStietoa, tämä toiminto ei toimi vaikka sen toiminta olisi mahdollistettu. (Katso s. 0.) : muoto Vain TV/DTV/AV Valikon käyttö: A (Katso s. ) WSS-signaalissa on : automaattikytkentä, jonka avulla voidaan valita Normaali ja Panorama. Valikon käyttö: A (Katso s. ) Kieli voidaan säätää myös säätövalikosta. Valitse haluamasi kieli ruudussa luetelluista kielistä. Virtalähde Valikon käyttö: A (Katso s. ) Kytke tai katkaise antennin tuloliittimeen liitetyn antennin virta. (Katso s..) Vaihtoehdot-valikko VALIKKO Vaihtoehdot [Vaihtoehdot] Vain TV/DTV/AV Kohta Normaali: Normaaliala : tai 6:9 kuvasuhde Panorama: Laajakuva ilman sivuviivoja Vain Ääni DNR Tulon valinta [Katkaistu] [CVBS] : muoto Normaali WSS-signaalin : ruutu : muoto Panorama Värijärjestelmä Demo [Autom.] [Kytketty] HDMI asetus näkyy vain, kun EXT6 tai EXT7 on valittu valikosta TULOLÄHDE. Vain Ääni Hieno tahdistus Vain PC Valikon käyttö: C (Katso s. ) Tavallisesti TV säätää automaattisesti PC:stä tulevan kuvan asennon (automaattinen tahdistus). Joissakin tapauksissa kuitenkin kuvan optimointiin tarvitaan käsisäätöä. Kohta H-as.: Keskittää kuvan siirtämällä sitä vasemmalle tai oikealle. V-as.: Keskittää kuvan siirtämällä sitä ylös tai alas. Kello: Säätää, jos kuvassa värisee pystyraitoja. Vaihe: Säätää, jos merkeillä on pieni kontrasti tai jos kuva värisee. Valikon käyttö: A (Katso s. ) Kun kuunnellaan musiikkia musiikkiohjelmasta, on mahdollista katkaista TV pois päältä ja nauttia vain äänestä. Kohta Katkaistu: Kuva näkyy ja ääni kuuluu. Kytketty: Ääni kuuluu, mutta kuvaa ei näy. Jos kuvan asentoa halutaan säätää, säätä se tietokoneella. 8

21 Valikkotoiminnot DNR (Digitaalinen kohinanvaimennus) Valikon käyttö: A (Katso s. ) Antaa selkeämmän kuvan. (Katkaistu, Suuri, Pieni) HDMI asetus HDMI (High-Definition Multimedia Interface) (teräväpiirtomultimedian liitin) liittimen valinta. 5 6 Valitse HDMI-laitteen kuvan katsomista varten EXT6 tai EXT7 (käytössä oleva liitin) valikosta TULOLÄHDE kauko-ohjaimen tai TVvastaanottimen painikkeella b. Paina painiketta MENU ja valikkoruutu tulee näkyviin. Paina c/d ja valitse Vaihtoehdot. Paina a/b ja valitse HDMI asetus ja paina sitten OK. HDMI-asetus näkyy vain, kun EXT6 tai EXT7 on valittu valikosta TULOLÄHDE. VALIKKO Vain Ääni DNR Vaihtoehdot HDMI asetus Demo [Vaihtoehdot... HDMI asetus] [Katkaistu] [Kytketty] Paina a/b, valitse haluttu kohta ja paina sitten OK. Paina a/b/c/d, valitse haluttu asetus ja paina sitten OK. Valittavana olevat kohdat Signaalityyppi* RGB/YCbCr ::/ YCbCr :: Kuvaus Valitse HDMI-liitännästä videosignaalin tyyppi. Värimatriisi* ITU60/ITU709 Valitse RGB-signaalin tulolle sisäisen värialan muuntotapa. Dynaaminen ala* HDMIsäätökohdat Automaattikatselu Äänen valinta** Normaali/ Korostettu Kyt. Tmimatt/ Mahdollista Digitaalinen/ Analoginen Vain TV/DTV/AV Vain AV Valitse signaalin amplitudiala. Tavallisesti valitaan Normaali. Valitse käytetäänkö signaalin tunnistukseen perustuvaa Laajakuvamuotoa, mukaan lukien HDMIsignaali, vai ei. Valitse Digitaalinen HDMI-liitännän kautta tulevalle audiosignaalille. Valitse Analoginen AUDIO-liitännän kautta tulevalle audiosignaalille. Tulon valinta Valikon käyttö: A (Katso s. ) Ulkoisen laitteen signaalityypin säätö. EXT EXT Tulolähde Y/C, CVBS, RGB Y/C, CVBS, RGB Signaalityyppi Jos (väri) kuvaa ei näy, yritä muuttaa signaalityyppiä. Katso tarkemmat tiedot signaalityypistä ulkoisen laitteen käyttöohjeista. TV, EXT, EXT, EXT5, EXT6 ja EXT7 eivät näy tulon valinnassa. Jos sekä CVBS että RGB-signaalit tulevat liittimeen EXT tai EXT käyttämällä SCART-kaapelia, TV saattaa antaa RGB-signaalin vaikka CVBS on määritetty vastaavaan liittimeen. Tämä johtuu ulkoisen laitteen asetuksista. Värijärjestelmä Valikon käyttö: A (Katso s. ) Värijärjestelmä voidaan muuttaa sopivaksi ruudussa näkyvälle kuvalle. (Autom., PAL, SECAM, NTSC.58, NTSC., PAL-60) Tehtaalla säädetty esiviritysarvo on Autom.. Jos valitaan Autom., värijärjestelmä säätyy automaattisesti kullekin kanavalle. Jos kuva ei näy selkeästi, valitse muu värijärjestelmä (esim. PAL, SECAM). NTSC.58, NTSC. ja PAL-60 ei voi valita TVviritinmuodolla. Demo Vain TV/AV Vain TV/AV Valikon käyttö: A (Katso s. ) Kun asetuksena on Kytketty, tämä toiminto näyttää 00 Hz:n (trud ) esityksen kaksoisruutuformaatissa. (Katso s..) Kohta Katkaistu: poistaa toiminnon käytöstä. Kytketty: ottaa toiminnon käyttöön. Katso tiedot signaalityypistä ulkoisen laitteen käyttöohjeista. Merkillä * merkityt kohdat on himmennetty ( näkyy myös) riippuen ulkoisen laitteen signaalitulon tyypistä. Merkillä ** merkitty kohta on käytettävissä vain silloin, kun on valittu EXT6. 9

22 Hyödyllisiä toimintoja Laajakuvamuoto Vain TV/AV On mahdollista valita kuvan koko. Valittavana olevat kuvakoot vaihtelevat riippuen vastaanotetun signaalin tyypistä. Kohta (SD-signaalille [Standardipiirto]) Normaali: : standardi kuville. Sivuviiva näkyy kummallakin puolella. Zoomaus :9: :9 letterbox kuville. Ohut sivuviiva näkyy kummallakin puolella ja joissakin ohjelmissa saattaa näkyä myös viivat ylhäällä ja alhaalla. Panorama: Tällä muodolla kuva on progressiivisesti venytetty ruudun sivuja kohti. Täysi: 6:9 puristetuille kuville. Elokuva 6:9: 6:9 letterbox kuville. Viivat saattavat näkyä ylä- ja alareunassa joillakin ohjelmilla. Elokuva :9: :9 letterbox kuville. Viivat saattavat näkyä ylä- ja alareunassa joillakin ohjelmilla. Laajakuvamuoto On mahdollista valita kuvan koko. Paina f. Laajakuvamuodon valikko tulee näkyviin. Valitse haluttu kohta valikosta painamalla painiketta f tai a/b. Vain PC Liitä PC ennen säätöjen suorittamista. (Katso s. 0.) Valittava ruutukoko saattaa vaihdella tulosignaalin tyypistä riippuen. ESIMERKKI Kohta (HD-signaalille [Teräväpiirto]) Täysi: Näyttää yliskannatulla kuvalla. Leikkaa ruudun kaikkia sivuja. Normaali Täysi Manuaalinen valinta Paina f. Laajakuvamuodon valikko tulee näkyviin. Valikossa on lueteltu ne laajakuvamuodot, jotka voidaan valita parhaillaan vastaanotettavalle videosignaalille. Paina painiketta f tai a/b Laajakuvamuodon valikon näkyessä ruudussa. Kun selaat vaihtoehtoja alaspäin, kukin niistä heijastuu heti näytössä. Ei ole tarpeen painaa painiketta OK. Automaattinen valinta Jos säädetään WSS ja : muoto sivun 8 säätövalikosta, paras Laajakuvamuoto valikoituu automaattisesti kullekin lähetykselle, video tai DVD, jolla on WSS-tiedot. WSS-valikko Mahdollista automaattinen valinta asettamalla säätövalikon WSS asentoon Kytketty. (Katso s. 8.) : muoto valikko Säädä laajakuvaruudun tyyppi valitsemalla Normaali tai Panorama : muoto valikosta. (Katso s. 8.) Kohta Normaali: Säilyttää alkuperäisen kuvasuhteen täysikokoisessa ruutunäytössä. Täysi: Kuva täyttää ruudun kokonaan. : muoto säädetty asentoon : muoto säädetty asentoon Normaali Panorama Jos signaalissa ei ole WSS-tietoa, automaattinen valinta ei toimi vaikka WSS-vaihtoehto on mahdollistettu. 0
