LC-52XS1E LC-65XS1E TU-X1E LCD-FÄRG-TV NESTEKIDENÄYTTÖINEN VÄRITELEVISIO LCD FARVEFJERNSYN LCD FARGEFJERNSYN

Transkriptio

1 LC-5XSE LC-65XSE TU-XE SVENSKA SUOMI DANSK NORSK LCD-FÄRG-TV NESTEKIDENÄYTTÖINEN VÄRITELEVISIO LCD FARVEFJERNSYN LCD FARGEFJERNSYN BRUKSANVISNING KÄYTTÖOHJE BRUGSVEJLEDNING BRUKERHÅNDBOK

2 SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 6 fuse marked or )5) and of the same rating as above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type. DANGER: The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below: IMPORTANT: The wires in the mains lead are coloured in accordance with the following code: Blue: Neutral Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black. The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin plug. Before replacing the plug cover make sure that: If the new fitted plug contains a fuse, its value is the same as that removed from the cut-off plug. The cord grip is clamped over the sheath of the mains lead, and not simply over the lead wires. IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

3 KÄYTTÖOHJE SUOMI Kun tässä oppaassa käytetään lyhennettä TV, sillä tarkoitetaan näyttöä ja AVC-järjestelmää. Tässä käyttöohjeessa olevat kuvat ja OSD on tarkoitettu vain selitykseksi, ja ne saattavat erota hieman varsinaisissa toiminnoissa näkyvistä ruutunäytöistä. Tässä käyttöohjeessa käytetyt esimerkit perustuva LC-5XSE-malliin. Tämä malli on yhteensopiva pakattujen H.64 (MPEG4 H.64, MPEG4 AVC ja MPEG4 AVC/H.64) -lähetysten kanssa. Sivulla 59 on lyhennettyjen termien selitykset. Sisältö Sisältö... Esittely... Hyvä SHARP-asiakas... Tärkeitä turvallisuutta koskevia huomautuksia... Tavaramerkit... Kauko-ohjain... Osan nimi...4 Näyttö (edestä katsottuna / sivulta katsottuna)...4 AVC-järjestelmä (edestä katsottuna / takaa katsottuna)...4 AVC-järjestelmä (alhaalta katsottuna)...4 Valmistelutoimet...5 Vakiovarusteet...5 Erilliset varusteet...5 Paristojen asettaminen...6 Kauko-ohjaimen käyttö...6 Huomautuksia kauko-ohjaimesta...6 Pikaopas...7 Yleisnäkymä alustavasta asennuksesta...7 Ennen päävirran kytkemistä...8 Näytön valmistelu toimintakuntoon...8 TV- ja antennikaapeleiden asetus...9 Virran kytkeminen ja alustavan automaattiasennuksen käynnistäminen...0 Verkkojohdon kytkeminen pistorasiaan...0 Kytke virta ja suorita automaattiasennus...0 Alustava automaattiasennus... Signaalin voimakkuuden ja kanavan voimakkuuden tarkistaminen (DVB-T/C)...6 Signaalin voimakkuuden ja kanavan voimakkuuden tarkistaminen (DVB-S)...6 TV:n katsominen...7 Päivittäinen käyttö...7 Virran kytkeminen tai katkaisu...7 Vaihtaminen digitaalisten lähetysten, analogisten lähetysten ja satelliittilähetysten välillä...7 Kanavien muuttaminen...7 Ulkoisen videolähteen valinta...7 Äänimuodon valinta...7 EPG...8 EPG:n yleiskatsaus...8 Hyödyllisiä asetuksia EPG:n käyttöä varten...8 Ohjelman valinta EPG:tä käyttäen...9 Ajastinnauhoitus EPG:tä käyttämällä...0 Ajastinnauhoituksen peruuttaminen...0 Teksti-TV... MHEG-5-ohjelman käyttö (vain Iso-Britannia)... Ulkoisten laitteiden liittäminen... Liitäntöjen esittely... HDMI-liitäntä... Komponenttiliitäntä... S-VIDEO-/VIDEO-liitäntä... SCART-liitäntä...4 SCART-laitteiden säätö AV Link -toimintoa käyttämällä...4 Kaiuttimen tai vahvistimen liitäntä...5 CA-kortin asettaminen...6 AQUOS LINK...7 HDMI-laitteiden säätö AQUOS LINK -toimintoa käyttämällä...7 AQUOS LINK -liitäntä...7 AQUOS LINK -säätö...8 AQUOS LINK -laitteen käyttö...9 Valikon käyttö...0 Mikä on VALIKKO?...0 Yleiset toiminnot...0 Perussäätö... Kuva-asetukset... AV-MUOTO... Ääniasetukset... Virransäästöasetukset... Kanava-asetukset...4 Automaattiasennus...4 Ohjelman säätö...4 Tunnussanan tai lapsilukon asetukset...7 Kieliasetukset (kieli, teksti tai multiaudio)...7 Hyödyllisiä katselutoimintoja...8 Kuvakoon valinta...8 WSS-kuvakoon automaattinen valinta...8 WSS-kuvakoon manuaalinen valinta...8 Kuvakoon manuaalinen valinta...8 Nauhoitettavan kuvakoon manuaalinen valinta...9 HDMI-kuvakoon automaattinen valinta...9 Muut kuvan ja äänen säädöt...9 Kuvan paikan säätäminen...9 Automaattinen äänenvoimakkuuden säätö...9 Vain äänen kuuntelu...9 Näytön asetukset...40 Kanavanäyttö...40 Ajan ja nimen näyttö...40 Muita hyödyllisiä toimintoja...4 Ulkoisia laitteita käytettäessä tehtävät säädöt...4 Tulolähteen asetukset...4 Tietyn tulon ohitus...4 Värijärjestelmän asetukset...4 Lisäominaisuuksia...4 USB-laitteen liittäminen...4 Valokuvien ja musiikin USB-katseluohjelma tai -soitin...4 Valokuvamuoto...4 Musiikkimuoto...4 USB-laitteen yhteensopivuus...4 Galleria-muoto...44 Galleria-muodon peruskäyttö...44 Galleria-muodon säätö...44 Galleria-muodon vianmääritys...45 PC:n liitäminen...46 PC:n liitäminen...46 PC-kuvan näyttö ruudussa...46 Kuvakoon valinta...46 PC:n kuvan säätö automaattisesti...47 PC:n kuvan säätö manuaalisesti...47 Tulon tarkkuuden valinta...47 RS-C-portin tekniset tiedot...48 PC-yhteensopivuustaulukko...49 RS-C-komentolista...49 LIITE...50 Yleiskauko-ohjauslaitteen käyttö...50 Vianmääritys...54 TV-vastaanottimen päivittäminen DVB-T:n kautta...55 Nollaus...55 Tunnistus...55 TV-vastaanottimen päivittäminen USB:n kautta...56 Tekniset tiedot...57 Kulutusosien käyttöikä...58 Lyhenneluettelo...59 SUOMI

4 Esittely Hyvä SHARP-asiakas Kiitämme tämän SHARP nestekidenäyttöisen TV-vastaanottimen hankinnasta. Jotta turvallisuus ja laitteen ongelmaton toiminta saadaan taattua vuosiksi, pyydämme lukemaan luvun Tärkeitä turvallisuutta koskevia huomautuksia ennen laitteen käytön aloittamista. Tärkeitä turvallisuutta koskevia huomautuksia Puhdistaminen Irrota verkkojohto pistorasiasta ennen laitteen puhdistamista. Puhdista laite kostealla kankaalla. Älä käytä nestemäisiä puhdistimia tai aerosoleja. Vesi ja kosteus Älä käytä laitetta veden lähellä, kuten kylpyammeen, pesualtaan, keittiön tiskipöydän, pyykinpesupaikan tai uima-altaan läheisyydessä tai märässä kellarissa. Älä aseta kukkamaljakoita tai muita nesteitä sisältäviä astioita laitteen päälle. Vettä saattaa roiskua laitteeseen, mikä saattaa aiheuttaa tulipalon syttymisen tai sähköiskun. Jalusta Älä aseta laitetta epävakaalle telineelle, jalustalle, kolmijalalle tai pöydälle. Tämä saattaa aiheuttaa laitteen kaatumisen, mistä on seurauksena vakavia henkilövahinkoja sekä laitevahinkoja. Käytä ainoastaan valmistajan suosittelemaa tai laitteen mukana toimitettua telinettä, jalustaa, kolmijalkaa tai pidintä. Kun laite asennetaan seinälle, valmistajan ohjeita on aina noudatettava tarkasti. Käytä aina vain valmistajan suosittelemia asennustarvikkeita. Kun telineeseen asennetun laitteen paikkaa halutaan muuttaa, laitetta on siirrettävä äärimmäisen huolellisesti. Äkkipysäytykset, liiallinen voima ja epätasainen lattiapinta saattavat aiheuttaa laitteen putoamisen telineeltä. Ilmanvaihto Laitteessa olevat aukot ovat ilmanvaihtoa varten. Älä peitä tai tuki näitä aukkoja, sillä riittämätön ilmanvaihto saattaa aiheuttaa ylikuumenemista ja/tai lyhentää laitteen käyttöikää. Älä aseta laitetta vuoteelle, sohvalle, matolle tms. pinnalle, sillä nämä pinnat saattavat tukkia ilmanvaihtoaukot. Tätä laitetta ei ole suunniteltu asennettavaksi suljettuun kaapistoon; älä siis aseta sitä suljettuun tilaan, kuten kirjahyllyyn tai telineeseen, ellei riittävästä ilmanvaihdosta ole pidetty huolta noudattamalla valmistajan antamia ohjeita. Tämän laitteen nestekidenäyttö on valmistettu lasista. Se saattaa siis mennä rikki, jos laite putoaa tai siihen kohdistuu voimakas isku. Jos LCD-paneeli rikkoutuu, varo loukkaamasta itseäsi rikkinäiseen lasiin. Lämmönlähteet Pidä laite poissa lämmönlähteistä, kuten lämpöputkista, lämmittimistä, liesistä ja muista lämpöä erittävistä esineistä (vahvistimet mukaan lukien). Kuulokkeet Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista kuuntelua korkealla äänenvoimakkuuden tasolla. Tulipalon estämiseksi älä koskaan aseta kynttilöitä tai muita avotulenlähteitä TV-vastaanottimen päälle tai sen läheisyyteen. Tulipalo- tai sähköiskuvaaran estämiseksi älä aseta verkkojohtoa TV-vastaanottimen tai muiden painavien esineiden alle. Älä pidä paikallaan pysyvää kuvaa näytössä kauan aikaa, sillä siitä saattaa jäädä jälkikuva. Sähkövirtaa kuluu aina, kun laite on kytketty verkkovirtaan. Huolto Älä yritä huoltaa laitetta itse. Kannen irrottaminen altistaa korkealle jännitteelle ja muille vaaroille. Jätä huolto ammattihenkilön suoritettavaksi. LCD-paneeli on erittäin korkealaatuinen tekninen tuote, joka toistaa tarkasti kuvan yksityiskohdat. Suuren pikselilukumäärän vuoksi ruudussa saattaa silloin tällöin näkyä muutama toimimaton pikseli kiinteänä sinisenä, vihreänä tai punaisena pisteenä. Tämä on kuitenkin laitteen teknisten vaatimusten rajoissa eikä ole oire laiteviasta. Varotoimia näyttöä kuljetettaessa Kun siirrät näyttöä, älä kanna sitä ottamalla kiinni kaiuttimista. Näytön kantamiseen tarvitaan aina kaksi henkilöä, jotka pitävät siitä kiinni kaksin käsin yksi kummallakin puolella näyttöä. Tavaramerkit HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Valmistettu Dolby Laboratories n lisenssillä. Dolby ja kaksois-d -tunnus ovat Dolby Laboratories n tavaramerkkejä. TruSurround XT, SRS ja h symboli ovat SRS Labs, Inc. yhtiön tavaramerkkejä. TruSurround XT teknologia on rekisteröity SRS Labs, Inc. yhtiön antaman lisenssin alaisena. HD ready logomerkki on EICTA:n tavaramerkki. DVB on Digital Video Broadcasting DVB projektin- rekisteröity tavaramerkki. x.v.colour ja ovat Sony Corporationin tavaramerkkejä.

5 Esittely Kauko-ohjain Symbolit 8, 9 ja 0 osoittavat, että painikkeet ovat käytettävissä vastaavassa käyttötilassa, kun kauko-ohjainta käytetään yleiskauko-ohjaimena. TV B (TV:n valmiustila / virta kytketty) -merkkivalo (sivu 7) LIGHT D Painettaessa usein käytettyjä painikkeita (Pr/s, ik/l, numeeriset painikkeet 0 9, A ja b) niihin syttyy valo. Valo sammuu, jos mitään toimintoja ei suoriteta noin viiden sekunnin kuluessa. Tätä painiketta käytetään suoritettaessa toimintoja huonossa valaistuksessa. FUNCTION Paina tätä painiketta hetken aikaa (kauemmin kuin 0, sekuntia), jolloin kauko-ohjain siirtyy DVD-, SetTopBoxtai videonauhuritoimintojen välillä, ja säädettävänä oleva laite näkyy nestekidenäytössä. Katso sivulta 50 tiedot siitä, miten voit käyttää tätä ohjainta yleiskaukoohjaimena. 4 Nestekidenäyttö Tässä näytössä näkyy säädettävä laite (TV, DVD, STB tai videonauhuri). 5 Numeropainikkeet Säädä kanava. Näppäile halutut numerot. Säädä sivu teksti-tv-muodossa. Kun jokin viidestä Pohjoismaasta (Ruotsi, Norja, Suomi, Tanska tai Islanti) on valittuna Automaattinen asennus -kohdan maa-asetuksista (sivu 4), DTV-palvelut ovat nelinumeroisia. Kun jokin muu maa on valittuna, DTVpalvelut ovat kolminumeroisia. 6 A (Palautus takaisin) Tätä painamalla voidaan palauttaa edelliseen kuvaan tavallisessa katselumuodossa. 7 ATV Tätä painamalla päästään tavalliseen analogiseen TV-muotoon. 8 DTV Tätä painamalla päästään digitaaliseen TV-muotoon. 9 ik/l (Äänenvoimakkuus) Suurenna tai pienennä TV:n äänenvoimakkuutta. 0 e (Vaimennus) TV:n ääni päälle tai pois päältä. Q R/G/Y/B (Väri) -painikkeet Väripainikkeiden avulla valitaan vastaavanväriset kohdat ruudusta (esim. EPG, MHEG-5 tai Teksti-TV). W a/b/c/d (Kohdistin) 8 Valitse haluttu kohta säätöruudusta. OK 8 9 Suorita VALIKKO -ruudun komento. ATV/DTV/SAT: Näytä ohjelmalista, kun mitään muuta VALIKKO -ruutua ei ole käynnistetty. E END Poistu VALIKKO -ruudusta. R Teksti-TV:n ja muiden hyödyllisten toimintojen painikkeet [ (Tekstitys) Kytke tekstityksen kielet päälle tai pois päältä (sivut ja 7) m (Teksti-TV) ATV: Näytä analoginen teksti-tv (sivu ). DTV/SAT: Valitse MHEG-5 ja teksti-tv DTV:lle tai SAT:lle (sivu ). EPG DTV/SAT: Näytä EPG-ruutu (sivut 8 0). f (Laajakuvamuoto) Valitse laajakuvamuoto (sivut 8 ja 46). GALLERY Siirry Galleria-muotoon painamalla tätä painiketta (sivu 44). (Pysäytys/Pito) Pysäytä liikkuva kuva näyttöön tätä painamalla. Teksti-TV: Lopeta teksti-tv-sivujen automaattinen päivitys tai vapauta pitomuoto. T Y b (TULOLÄHDE) Valitse tulolähde (sivu 7). RADIO DTV/SAT: Kytke radio- ja tietomuodon välillä. Kun DVB välittää vain datalähetystä (ei radiolähetystä), radiolähetys ohitetaan. U SAT Siiry satelliittitilaan painamalla tätä painiketta. I Pr/s Valitse TV-kanava. O MENU 8 ATV/DTV/SAT: VALIKKO -ruutu päälle tai pois päältä. DVD: Otsikkovalikko päälle tai pois päältä. P 6 (Palautus) Palaa edelliseen VALIKKO -ruutuun. A Teksti-TV:n ja muiden hyödyllisten toimintojen painikkeet Avaa kauko-ohjaimen edessä oleva taitettava kansi. S p (Näytä tiedot) Saat näkyviin asematiedot (kanavan numero, signaali, jne.) ruudun oikeaan yläkulmaan painamalla tätä painiketta (sivu 40). P. INFO Saat digitaalisen videolähetyksen kautta välitettävät ohjelmatiedot näkyviin ruudun vasempaan yläkulmaan painamalla tätä painiketta (Vain DTV/SAT). 7 (Äänimuoto) Valitse moniäänimuoto (sivu 7). k (Näytä piilotettu teksti-tv:n osa) (sivu ) (Alasivu) (sivu ) v (Yläosa/alaosa/täysi) Säädä suurennusala teksti-tv-muodossa (sivu ). AV MODE Valitse videoasetus (sivu ). AQUOS LINK -painikkeet TV-tila: Jos jokin ulkoinen laite, kuten AQUOS BD -soitin on liitetty HDMIkaapeleilla ja se on AQUOS LINK -yhteensopiva, on mahdollista käyttää AQUOS LINK -painikkeita. Katso tarkemmat tiedot sivuilta 7 ja 9. DVD- tai videonauhuritila: Pysäytä kuva painamalla OPTION-painiketta. Painikkeiden, OPTION-painiketta lukuun ottamatta, avulla valitaan vastaava kohde näytöltä. STB-tila: Vain B -painiketta voidaan käyttää STB-tilassa.

6 Esittely Osan nimi Näyttö (edestä katsottuna / sivulta katsottuna) il/k Äänenvoimakkuuspainikkeet* Ps/r Ohjelma (kanava) - painikkeet* b (TULOLÄHDE) -painike* MENU-painike* a (Päävirta) -painike* Kauko-ohjaimen tunnistin B (valmiustila / virta kytketty) -merkkivalo SLEEP-merkkivalo OPC-merkkivalo RESET-painike USB-liitin AVC-järjestelmä (edestä katsottuna / takaa katsottuna) * Symbolien merkkivalot palavat, kun vastaavia painikkeita painetaan. Merkkivalo sammuu tietyn ajan kuluttua. B (Virta) -painike B (valmiustila / virta kytketty) -merkkivalo VAROITUS 4 5 COMMON INTERFACE / -aukko RESET-painike HDMI (HDMI) -liitin EXT4 (ANALOGUE RGB/AUDIO) -liittimet EXT8-liittimet Kuulokkeet Liiallinen kuulokkeiden äänipaine voi aiheuttaa kuulonalenemaa. Älä säädä äänenvoimakkuutta korkealle tasolle. Kuuloasiantuntijat eivät suosittele pitkäaikaista kuuntelua korkealla äänenvoimakkuuden tasolla EXT (RGB) -liitin EXT (RGB) -liitin EXT (COMPONENT/AUDIO) -liittimet OUTPUT (AUDIO) -liittimet SAT (satelliitti) -antenniliitin Antenniliitin DC OUTPUT -liitin DIGITAL AUDIO OUTPUT -liitin HDMI (HDMI/AUDIO) -liittimet HDMI (HDMI) -liitin RS-C-liitin USB-liitin DISPLAY OUTPUT -liitin Vaihtovirran tuloliitin (AC INPUT) AVC-järjestelmä (alhaalta katsottuna) Tuotetarra on AVC-järjestelmän pohjassa. 4

7 Valmistelutoimet Vakiovarusteet HDMI-kaapeli (g) Virtajohdon kansi (g) Sivu 8 Tämä peittää näytön takana olevan lokeron, kun seinäkiinnikkeet tai jalustat on asennettu. Kauko-ohjain (g) AAA-kokoinen alkaliparisto (g) Verkkojohto (g) Laitteen muoto on erilainen eri maissa. Sivut ja 6 Sivu 6 Sivu 0 HDMI-kaapeli (g) HDMI-kaapelin kiinnike ja pehmike (g) Käyttöohje Sivut 8 ja 9 Sivu 9 Erilliset varusteet Luettelossa mainitut erilliset varusteet ovat saatavilla tälle nestekidenäyttöiselle värilliselle TVvastaanottimelle. Ne voidaan hankkia paikallisesta liikkeestä. Erillisiä lisävarusteita saattaa tulla myyntiin enemmänkin lähitulevaisuudessa. Kun hankit varusteita, lue yhteensopivuustiedot uusimmasta esitteestä ja tarkista, onko kyseistä varustetta saatavilla. Numero Osan nimi Osan numero Kiinnike seinälle kiinnitystä varten (LC-5XSE) AN-5AG8 Kiinnike seinälle kiinnitystä varten (LC-65XSE) AN-65AG Jalusta (LC-5XSE) AN-5ST 4 Jalusta (LC-65XSE) AN-65ST 5

8 Valmistelutoimet Paristojen asettaminen Ennen kuin TV-vastaanotinta käytetään ensimmäisen kerran, aseta kaksi mukana toimitettua AAA-kokoista alkaliparistoa paristokoteloon. Kun paristot tyhjenevät, eikä kauko-ohjain enää toimi, vaihda paristot uusiin AAAkokoisiin paristoihin. Avaa paristotilan kansi. Aseta paristotilaan kaksi mukana olevaa AAAkokoista alkaliparistoa. Aseta paristot niin, että niiden liittimet vastaavat paristokotelon merkintöjä (e) ja (f). Sulje paristotilan kansi. HUOMAUTUS Paristojen virheellinen käyttö saattaa aiheuttaa kemikaalien vuotamisen tai räjähdyksen. Alla olevia ohjeita on ehdottomasti noudatettava. Älä käytä yhdessä eri tyyppisiä paristoja. Eri tyyppisillä paristoilla on erilaiset ominaisuudet. Älä käytä yhdessä vanhoja ja uusia paristoja. Vanhan ja uuden pariston käyttö yhdessä lyhentää uuden pariston käyttöikää tai saattaa aiheuttaa kemikaalien vuotamista vanhasta paristosta. Ota kuluneet paristot heti pois. Paristoista vuotavat kemikaalit saattavat aiheuttaa ihottumaa. Jos huomaat, että kemikaaleja on vuotanut, pyyhi paristo heti huolellisesti kankaalla. Älä käytä liikaa painikkeen LIGHT D valaistustoimintoa, sillä se lyhentää paristojen käyttöikää. Vaihda paristot, kun nestekidenäytön tai valaistustoiminnon valo on himmeä tai jos näyttö on epäselvä. Älä käytä kauko-ohjauslaitetta, jos sen paristot ovat kuluneet. Tästä saattaa olla seurauksena virheilmoitus tai virheellinen toiminta. Jos näin käy, vaihda paristot ja anna laitteen olla käyttämättä jonkin aikaa. Voit myös avata takana olevan paristotilan kannen ja painaa RESET-painiketta. Kun painetaan RESET-painiketta, yleiskauko-ohjaimen asetukset pyyhkiytyvät pois. Kauko-ohjaimessa on sisäinen muisti ulkoisille laitteille. Jotta tiedot eivät pyyhkiydy pois, paristot on vaihdettava nopeasti. Jos valmistajan koodi nolautuu ja katoaa, se voidaan näppäillä uudelleen (ks. sivu 50 5). Säilytysolosuhteista johtuen tämän laitteen mukana toimitetuilla paristoilla saattaa olla tavallista lyhyempi käyttöikä. Jos et käytä kauko-ohjainta pitkään aikaan, poista siitä paristot. Käytä vaihtoparistoina aina alkaliparistoja sinkki-hiiliparistojen asemesta. Paristojen hävittämisessä huomioitavaa: Mukana toimitetut paristot eivät sisällä vahingollisia aineita, kuten kadmiumia, lyijyä tai elohopeaa. Paristojen hävittämistä koskevissa säännöksissä on määrätty, että paristoja ei saa enää hävittää talousjätteiden mukana. Kaikki käytetyt paristot on vietävä liikkeissä oleviin erityisiin keräyspisteisiin. Kauko-ohjaimen käyttö RESETpainike Käytä kauko-ohjainta suuntaamalla se kauko-ohjaimen tunnistimeen. Kauko-ohjaimen ja tunnistinruudun välissä olevat esineet saattavat estää oikean toiminnan. 5 m 0 0 Kauko-ohjaimen tunnistin Huomautuksia kauko-ohjaimesta Älä kolhi kauko-ohjainta. Älä myöskään anna kauko-ohjaimen kastua äläkä pidä sitä kosteissa tiloissa. Älä asenna tai sijoita kauko-ohjainta suoraan auringonvaloon. Kuumuus voi vaurioittaa laitteen pintaa. Kauko-ohjain ei kenties toimi kunnolla, jos näytön kauko-ohjaimen tunnistimeen kohdistuu suora auringonvalo tai voimakas valo valaisimesta. Muuta tällaisessa tapauksessa valaisimen tai näytön asentoa tai käytä kauko-ohjainta lähempänä kauko-ohjaimen tunnistinta. 6

9 Pikaopas Yleisnäkymä alustavasta asennuksesta Suorita alla näkyvät vaiheet yksi kerrallaan, kun käytät TV-vastaanotinta ensimmäisen kerran. Jotkut vaiheista eivät ehkä ole tarpeen TV-vastaanottimen asennuksesta ja liitännästä riippuen. Ennen päävirran kytkemistä Valmistele näyttö toimintakuntoon (sivu 8) HDMI-kaapeli: Liitä mukana toimitettu HDMI-kaapeli näytön HDMI-liittimeen. Kiinnitä kaapeli sen jälkeen näyttöön mukana toimitetun HDMI-kaapelin pidikkeen avulla. Aseta TV- ja antennikaapelit (sivu 9) Näyttö: Valitse TV-vastaanottimen sijainti. HDMI-kaapelin kiinnike ja pehmike: Liitä mukana toimitettu HDMI-kaapeli, jonka toinen pää on kytketty näyttöön vaiheessa esitetyllä tavalla, AVC-järjestelmän DISPLAY OUTPUT -liittimeen. Liitä kaapeli AVC-järjestelmään mukana toimitetun HDMI-kaapelin kiinnikkeen ja pehmikkeen avulla. Analoginen/DVB-C/DVB-T antenni: Liitä antennijärjestelmän, kaapelijärjestelmän tai huoneantennin antenni AVC-järjestelmän antenniliittimeen. Satelliittiantenni: Liitä antennipistoke tms. antennin muutoskytkimestä tai satelliittiantennin kaksois-lcn:stä AVC-järjestelmän SAT-liittimeen. Liitä ulkoiset laitteet tai äänikomponentit (sivus 5) Liitä halutessasi ulkoiset laitteet, kuten DVD-nauhuri. Kaapelit ja liittimet saattavat vaihdella käytettävien laitteiden mukaan. 4 Valmistele kauko-ohjain toimintakuntoon (sivu 6) Aseta kauko-ohjaimeen mukana toimitetut AAA-kokoiset alkaliparistot. Virran kytkeminen ja alustavan automaattiasennuksen käynnistäminen 5 Kytke virta TV-vastaanottimeen (sivu 0) Kytke verkkojohto pistorasiaan. Kytke näytön päävirta painamalla näytön a-painiketta. 6 Suorita alustava automaattiasennus (sivut 5) Alustavan automaattiasennuksen apuohjelma tulee näkyviin automaattisesti (vain, kun TV-vastaanotin kytketään päälle ensimmäisen kerran). 7 Säädä DVB-T-/S-/C-antenni (sivu 6) Säädä tarvittaessa DVB-T-/S-/C-antennin sijoitusta ja suuntausta. 7

10 Pikaopas Ennen päävirran kytkemistä Näytön valmistelu toimintakuntoon Varmista, että näytön virta on katkaistu, ennen kuin aloitat toimet. Ennen työn aloittamista pane jokin liina pinnalle, jolle näyttö asetetaan. Näin voit estää pinnan vahingoittumisen. HDMI-kaapelin liittäminen HDMI-kaapelin pidikkeen avulla Kaiutinkaapeli* HDMI-kaapeli (vakiovaruste) HDMIkaapelin pidike (vakiovaruste) Paina ylemmästä koukusta ja irrota takaliittimen kansi vetämällä sitä itseesi päin. Liitä HDMI-kaapeli näyttöön. Kiinnitä HDMI-kaapelin pidike painamalla sitä alas. * Nämä ovat TV-vastaanottimen kaiuttimien liittimet. Älä liitä muunlaisia kaapeleita. Älä irrota kaiutinkaapelia, ellei se ole aivan välttämätöntä. Jos irrotat kaiutinkaapelin, varmista, että kaiutinvastakkeen ja kaiutinliittimen värit (värien järjestys vasemmalta oikealle: punainen/musta/valkoinen) vastaavat toisiaan, ennen kuin liität kaiutinkaapelin uudelleen. Näytön asennus seinälle Tämä näyttö tulee asentaa seinälle vain SHARP:ilta saatavan seinäkiinnikkeen avulla (sivu 5). Muiden seinäkiinnikkeiden käyttäminen saattaa aiheuttaa sen, että asennuksesta ei tule luja ja seurauksena saattaa olla vakavia vammoja. Näytön asentaminen edellyttää erityistaitoja, ja se on jätettävä ammattitaitoisen huoltohenkilöstön tehtäväksi. Asiakkaiden ei tule yrittää asennusta itse. SHARP ei ota vastuuta virheellisestä asennuksesta, joka saattaa aiheuttaa onnettomuuden tai vamman. Voit kysyä ammattitaitoiselta huoltohenkilöstöltä erillisen kiinnikkeen käyttämisestä näytön seinälle tapahtuvassa asennuksessa. Kun haluat käyttää tätä näyttöä seinälle asennettuna, irrota ensin teippi kahdesta kohdasta näytön takaa ja kiinnitä sitten seinäkiinnike näytön taakse mukana toimitettujen ruuvien avulla. E Seinäkiinnikekannattimen AN-5AG8 tai AN-65AG käyttö Voit tarkistaa TV-ruudun keskikohdan seinäkiinnikkeeseen kaiverretun merkin avulla, kun asennat näytön seinälle. LC-5XSE: TV-ruudun keskikohta on seinäkiinnikkeen merkin E kohdalla. LC-65XSE: TV-ruudun keskikohta on seinäkiinnikkeen merkin A kohdalla. Näytön asetus vaihtoehtoisen jalustan avulla Tämän näytön saa asettaa pöydälle, lattialle jne. vain SHARPin jalustan avulla, joka myydään erikseen (sivu 5). Noudata jalustan ohjekirjan ohjeita. 8

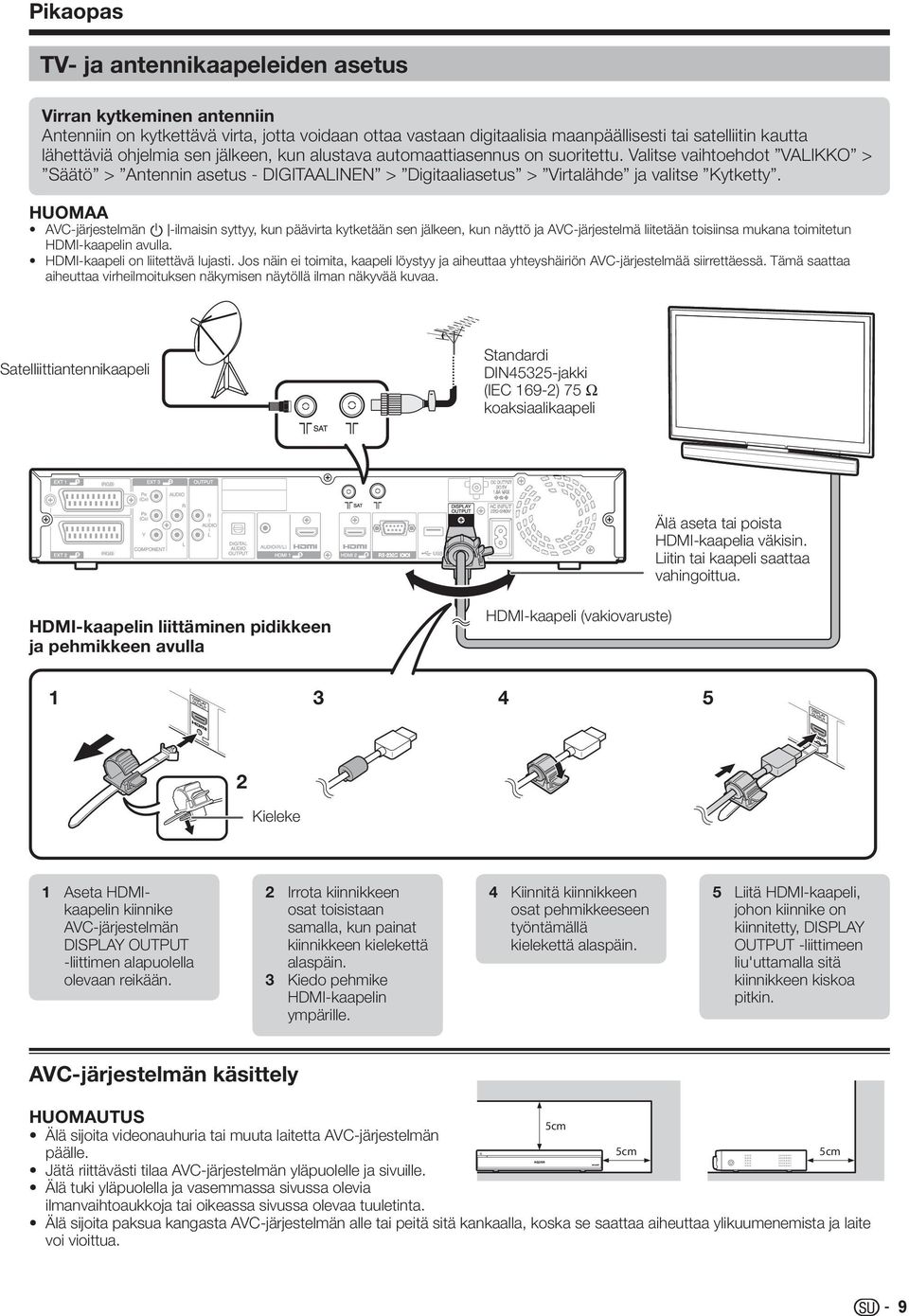

11 Pikaopas TV- ja antennikaapeleiden asetus Virran kytkeminen antenniin Antenniin on kytkettävä virta, jotta voidaan ottaa vastaan digitaalisia maanpäällisesti tai satelliitin kautta lähettäviä ohjelmia sen jälkeen, kun alustava automaattiasennus on suoritettu. Valitse vaihtoehdot VALIKKO > Säätö > Antennin asetus - DIGITAALINEN > Digitaaliasetus > Virtalähde ja valitse Kytketty. AVC-järjestelmän B-ilmaisin syttyy, kun päävirta kytketään sen jälkeen, kun näyttö ja AVC-järjestelmä liitetään toisiinsa mukana toimitetun HDMI-kaapelin avulla. HDMI-kaapeli on liitettävä lujasti. Jos näin ei toimita, kaapeli löystyy ja aiheuttaa yhteyshäiriön AVC-järjestelmää siirrettäessä. Tämä saattaa aiheuttaa virheilmoituksen näkymisen näytöllä ilman näkyvää kuvaa. Satelliittiantennikaapeli Standardi DIN455-jakki (IEC 69-) 75 q koaksiaalikaapeli Älä aseta tai poista HDMI-kaapelia väkisin. Liitin tai kaapeli saattaa vahingoittua. HDMI-kaapelin liittäminen pidikkeen ja pehmikkeen avulla HDMI-kaapeli (vakiovaruste) 4 5 Kieleke Aseta HDMIkaapelin kiinnike AVC-järjestelmän DISPLAY OUTPUT -liittimen alapuolella olevaan reikään. Irrota kiinnikkeen osat toisistaan samalla, kun painat kiinnikkeen kielekettä alaspäin. Kiedo pehmike HDMI-kaapelin ympärille. 4 Kiinnitä kiinnikkeen osat pehmikkeeseen työntämällä kielekettä alaspäin. 5 Liitä HDMI-kaapeli, johon kiinnike on kiinnitetty, DISPLAY OUTPUT -liittimeen liu'uttamalla sitä kiinnikkeen kiskoa pitkin. AVC-järjestelmän käsittely HUOMAUTUS Älä sijoita videonauhuria tai muuta laitetta AVC-järjestelmän 5cm päälle. 5cm 5cm Jätä riittävästi tilaa AVC-järjestelmän yläpuolelle ja sivuille. Älä tuki yläpuolella ja vasemmassa sivussa olevia ilmanvaihtoaukkoja tai oikeassa sivussa olevaa tuuletinta. Älä sijoita paksua kangasta AVC-järjestelmän alle tai peitä sitä kankaalla, koska se saattaa aiheuttaa ylikuumenemista ja laite voi vioittua. 9

12 Pikaopas Virran kytkeminen ja alustavan automaattiasennuksen käynnistäminen Verkkojohdon kytkeminen pistorasiaan Aseta TV-vastaanotin lähelle pistorasiaa ja varmista, että virtapistoketta päästään käsittelemään esteettä. Verkkojohto* Verkkojohto* * Laitteen muoto on erilainen eri maissa. Kytke virta ja suorita automaattiasennus ❶ Kytke virta päälle näytön painikkeen a avulla. Digitaalinen etsintä Aloita digitaalisten palveluiden asetus (sivut ) Maanpäällinen Kaapeli ❷ Suorita alustava automaattiasennus (sivut 5). English Italiano Svenska Kielisäätö Analoginen etsintä Aloita analogisten kanavien haku (sivu ) KOTI-/TALLENNA-asetus KOTI TALLENNA Maan säätö Itävalta A B/G Suomi FIN B/G Kreikka GR B/G Kanavan hakusäätö Digitaalinen etsintä Ohita Aloita satelliittipalveluiden asetus (sivut 4 5) Analoginen etsintä Ohita kyllä ei 0

13 Pikaopas Alustava automaattiasennus Kun TV:n virta kytketään ensimmäisen kerran hankinnan jälkeen, alustavan automaattiasennuksen apuohjelma tulee näkyviin. Noudata valikoissa näkyviä ohjeita ja tee tarpeelliset säädöt. Varmista seuraavat seikat ennen päävirran kytkemistä E E E Onko näyttö ja AVC-järjestelmä liitetty toisiinsa mukana toimitetun HDMI-kaapelin avulla? Onko antennikaapeli liitetty? Onko verkkojohto liitetty? Paina näytön painiketta a. Alustavan automaattiasennuksen apuohjelma tulee näkyviin. OSD-kielen asetus. English 5 Kanavien haun aloittaminen. Digitaalinen etsintä Analoginen etsintä Ohita Valitse Digitaalinen etsintä, Analoginen etsintä tai Ohita painamalla a/b ja paina sitten OK. Jos haluat katsoa analogisia lähetyksiä, digitaalisia lähetyksiä ja satelliittilähetyksiä, sinun on määritettävä kanavan hakusäätö kullekin muodolle. Jos haluat hakea lisää lähetyksiä, valitse Ohjelman säätö -valikosta Lisähaku (sivut 4 6). Kun valitset vaihtoehdon Ohita, vain Satelliittin etsintä -toiminto suoritetaan. Suorita tarvittaessa toiminnot Digitaalinen etsintä ja Analoginen etsintä Säätö -valikon Automaattinen asennus -kohdasta. Kun Digitaalinen etsintä - tai Analoginen etsintä -toiminto on suoritettu, ruutuun vaihtuu Satelliittin etsintä -asetus. Valitse vaihtoehto Kyllä, jos haluat hakea satelliittikanavia. Italiano Svenska Valitse kieli painamalla a/b/c/d ja paina sitten OK. TV-vastaanottimen sijainnin valinta. Digitaalinen etsintä -asetus Valitse Maanpäällinen - tai Kaapeli -vaihtoehto painamalla c/d ja paina sitten OK. Maanpäällinen Kaapeli 4 KOTI TALLENNA Valitse sijainti, jossa TV-vastaanotinta käytetään, painamalla c/d ja paina sitten OK. KOTI: AV-MUOTO -asetuksen oletusarvo on Standardi. TALLENNA: AV-MUOTO -asetuksen oletusarvo on Dynaaminen (Kiinteä). Jos AV-MUOTO - asetusta muutetaan, TV-vastaanotin siirtyy takaisin Dynaaminen (Kiinteä) -asetukseen, kun TVvastaanottimesta tai kauko-ohjaimesta ei tule signaalia 0 minuutin kuluessa. Maan asetus. Itävalta A B/G Suomi Kreikka FIN B/G GR B/G Valitse painiketta a/b/c/d painamalla maa tai alue ja paina sitten OK. Tämä säätöruutu tulee näkyviin vain asennettaessa laite ensimmäistä kertaa. E Maanpäällinen -haku TV-vastaanotin hakee, lajittelee ja tallentaa kaikki vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. Kun DVB-T-kanavia on haettu, ruutuun vaihtuu Satelliittin etsintä -asetus (sivu 4). Jos näytöstä katkaistaan virta, kun Maanpäällinen -haku on meneillään, alustava automaattiasennus ei tule näkyviin. Automaattinen asennus voidaan suorittaa uudelleen Säätö -valikosta (sivu 4). Alustavan automaattiasennuksen apuohjelma sammuu, jos TV-vastaanotin jätetään käyttämättä 0 minuutin ajaksi ennen kanavien hakua.

14 Pikaopas E Kaapeli -haku ❶ Voimassa oleva DVB-C-asetus näkyy ruudussa. Häirityt asemat: Etsintätapa: ei Kanava Aloitustaajuus: 47.0 MHz Verkon tunnus: Tiedonsiirtonopeus : Ei mitään 6875 Tiedonsiirtonopeus : 6900 QAM-modulaatio : QAM-modulaatio : 64 Ei mitään Aloita etsintä ❶ Muuta asetus ❷ Kun aloitat DVB-C-kanavien haun nykyisellä asetuksella: Valitse Aloita etsintä painamalla c/d ja paina sitten OK ❷ Kun muutat kunkin kohdan asetuksia sopiviksi: Valitse Muuta asetus -vaihtoehto painamalla c/d ja paina sitten OK. Häirityt asemat [ei] Etsintätapa [Kanava] Aloitustaajuus [47.0] Verkon tunnus [Ei mitään] Tiedonsiirtonop [6875] Tiedonsiirtonop [6900] QAM-modulaatio [64] QAM-modulaatio [Ei mitään] Etsinnän aloitus 4 kyllä Valitse valikko painamalla a/b ja paina sitten OK. Valitse haluamasi kohta tai arvo tai syötä se painamalla a/b/c/d tai 0 9 paina sitten OK. Valitse Etsinnän aloitus painamalla a/b ja paina sitten OK ei TV-vastaanotin hakee, lajittelee ja tallentaa kaikki vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. 5 TV-vastaanotin hakee, lajittelee ja tallentaa kaikki vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. Kun DVB-C-kanavia on haettu, ruutuun vaihtuu Satelliittin etsintä -asetus (sivu 4). Jos näytöstä katkaistaan virta, kun Kaapeli -haku on meneillään, alustava automaattiasennus ei tule näkyviin. Automaattinen asennus voidaan suorittaa uudelleen Säätö -valikosta (sivu 4). Alustavan automaattiasennuksen apuohjelma sammuu, jos TV-vastaanotin jätetään käyttämättä 0 minuutin ajaksi ennen kanavien hakua. Kun DVB-C-kanavia on haettu, ruutuun vaihtuu Satelliittin etsintä -asetus (sivu 4). Jos näytöstä katkaistaan virta, kun Kaapeli -haku on meneillään, alustava automaattiasennus ei tule näkyviin. Automaattinen asennus voidaan suorittaa uudelleen Säätö -valikosta (sivu 4). Alustavan automaattiasennuksen apuohjelma sammuu, jos TV-vastaanotin jätetään käyttämättä 0 minuutin ajaksi ennen kanavien hakua.

15 Pikaopas Valikko Häirityt asemat Etsintätapa Kuvaus Määrittää, onko maksu-tv-palvelut lisättävä. Määrittää, miten kanavia etsitään. Valittavana oleva kohta Kyllä, Ei Kanava: Poimii kaikki kanavan tiedot (nopeasti, mutta edellyttää vastaavia TVasemia). Taajuus: Tarkistaa kaikki alueella olevat taajuudet (hidas). Aloitustaajuus 47,0 858,0 MHz Verkon tunnus Tiedonsiirtonop * Tiedonsiirtonop * QAMmodulaatio QAMmodulaatio Määrittää verkon. Määritä tämä asetus, jos haluat rekisteröidä vain määritetyn verkkotunnuksen ilman tiettyjen palvelujen rekisteröintiä. Kaapelintarjoaja määrittää tiedonsiirtonopeudet. Syötä CATV:n vastaanotettu arvo. Kaapelintarjoaja määrittää tiedonsiirtonopeudet. Syötä CATV:n vastaanotettu arvo. Ei mitään, ,, 64, 8 tai 56 Ei mitään, 6,, 64, 8 tai 56 Analoginen etsintä -asetus TV-vastaanotin hakee, lajittelee ja tallentaa kaikki vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. Kun analogisia kanavia on haettu, ruutuun vaihtuu Satelliittin etsintä -asetus (sivu 4). Jos näytöstä katkaistaan virta, kun Analoginen etsintä -toiminto on meneillään, alustava automaattiasennus ei tule näkyviin. Automaattinen asennus voidaan suorittaa uudelleen Säätö -valikosta (sivu 4). Alustavan automaattiasennuksen apuohjelma sammuu, jos TV-vastaanotin jätetään käyttämättä 0 minuutin ajaksi ennen kanavien hakua. * Valitse Tiedonsiirtonop, jos kaapelin tarjoaja käyttää useaa tiedonsiirtonopeutta.

16 Pikaopas Satelliittin etsintä -asetus Paina c/d valitaksesi Kyllä ja paina sitten OK. E Muuta asetus: Valitse Muuta asetus -vaihtoehto painamalla c/d ja paina sitten OK. Näkyviin tulevat Häirityt asemat - ja Tiedonsiirtonopeus -säätöruudut. kyllä ei Häirityt asemat [ei] SAT-Tiedonsiirtonop [6875] Jos et määritä Satelliittin etsintä -asetusta, valitse Ei ja paina sitten OK. Näkyviin tulee nykyinen DVB-S-säätöruutu. SAT-Tiedonsiirtonop [6875] SAT-Tiedonsiirtonop [6875] kyllä ei Satelliittijärjestelmä Maks. 4 satelliittia DiSEqC-multikytkimessä LNB-taajuus ❶ SAT Seuraava ❶ Satelliitti ASTRA Matala 9700 Korkea 0700 Muuta asetus ❷ Muuta asetus -toiminto on suoritettava ensin ennen Seuraava -asetukseen siirtymistä. Kun aloitat satelliittihaun häirittyjen asemien säädön jälkeen: Valitse Seuraava painamalla c/d ja paina sitten OK. Etsinnän aloitus Valitse Häirityt asemat painamalla a/b ja paina sitten OK. Häirityt asemat: Määrittää, onko maksu-tv-palvelut lisättävä. Paina c/d valitaksesi Kyllä ja paina sitten OK. 4 Valitse muokattava tiedonsiirtonopeus painamalla a/b ja paina sitten OK. Tiedonsiirtonopeus: Kaikkien niiden satelliittilähetysten tiedonsiirtonopeudet on säädettävä erikseen, jotka TV-vastaanotin voi vastaanottaa (näytettävien tiedonsiirtonopeuksien enimmäismäärä on kahdeksan). 5 Valitse Etsinnän aloitus painamalla c/d ja paina sitten OK. Häirityt asemat: ei Satelliitti Tiedonsiirtonop Tiedonsiirtonop SAT ASTRA SAT ASTRA E SAT ASTRA SAT4 muu Aloita etsintä Muuta asetus Aloita etsintä: DVB-S-kanavien haku. Valitse Aloita etsintä painamalla c/d ja paina sitten OK. 6 TV-vastaanotin hakee, lajittelee ja tallentaa kaikki vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla TV-vastaanotin hakee, lajittelee ja tallentaa kaikki vastanotettavissa olevat TV-asemat niiden asetusten ja liitetyn antennin mukaan. Alustava automaattiasennus voidaan lopettaa kesken painamalla 6. 4

17 Pikaopas ❷ Kun muutat antenniliitännän asetusta: Valitse DVB-S-säätöruudun vasemman sarakkeen Muuta asetus -vaihtoehto painamalla c/d ja paina sitten OK. Näkyviin tulee antenniliitännän säätöruutu. ESIMERKKI SAT matala [9000] 9000 SAT korkea [000] 9000 OK Yksi satelliitti satelliittia khz kytkentärasiassa satelliittia toneburst-kytkentärasiassa Maks. 4 satelliittia DiSEqC-multikytkimessä Kommunaalisatelliittijärjestelmä Voit valita antenniliitäntätavan viidestä vaihtoehdosta. Ota yhteys jälleenmyyjään, ennen kuin käytät muuta kuin Yksi satelliitti -tapaa. E Yksi satelliitti -asetus Valitse Yksi satelliitti painamalla a/b ja paina sitten OK. Valitse SAT [Ei] painamalla a/b, jos haluat nähdä, mitä satelliittilähetyksiä TV-vastaanotin voi vastaanottaa, ja paina sitten OK. 7 Paina a/b valitaksesi OK ja paina sitten OK. Kun tämä asetus on määritetty, ruutu muuttuu sivun 4 vasemmassa sarakkeessa näkyväksi DVB-S-säätöruuduksi. SAT [Ei] Seuraava Valitse haluamasi satelliitti painamalla a/b/c/d ja paina sitten OK. Et voi valita Seuraava -asetusta, ellet ole säätänyt satelliittilähetystä vaiheessa. ASTRA ASTRA Altalntic Bird 4 Valitse Seuraava painamalla a/b ja paina sitten OK. SAT [ASTRA ] Seuraava 5 Aseta LNB-taajuuden arvoksi Kyllä (0/ khz) tai Ei painamalla c/d ja paina sitten OK. Kyllä (0/kHz) ei 6 Valitse kohta painamalla a/b ja säädä arvo sopivaksi (9 000 MHz MHz) painamalla c/d. 5

18 Pikaopas Signaalin voimakkuuden ja kanavan voimakkuuden tarkistaminen (DVB-T/C) Jos asennat DVB-T/C antennin ensimmäistä kertaa tai muutat sen paikkaa, antenni on suunnattava katsomalla antennin säätöruudusta niin, että saadaan hyvä vastaanotto. 4 E Paina MENU-painiketta ja VALIKKO -ruutu tulee näkyviin. Paina c/d valitaksesi Säätö. Paina a/b valitaksesi Antennin asetus - DIGITAALINEN ja paina sitten OK. Paina a/b valitaksesi Digitaaliasetus ja paina sitten OK. Signaalin voimakkuuden tarkistaminen Paina a/b valitaksesi Sign. voim. ja paina sitten OK. Signaalin voimakkuuden ja kanavan voimakkuuden tarkistaminen (DVB-S) Jos asennat DVB-S antennin ensimmäistä kertaa tai muutat sen paikkaa, antenni on suunnattava katsomalla antennin säätöruudusta niin, että saadaan hyvä vastaanotto. 4 E Paina MENU-painiketta ja VALIKKO -ruutu tulee näkyviin. Paina c/d valitaksesi Säätö. Paina a/b valitaksesi Antennin asetus - DIGITAALINEN ja paina sitten OK. Paina a/b Satelliitin kokoaminen ja paina sitten OK. Signaalin voimakkuuden tarkistaminen Paina a/b Sign. voim. ja paina sitten OK. Virtalähde Sign. voim. Kanavan voimakkuus Kanavanumero Sign. voim. Kanavan voimakkuus Sign. voim. Sign. voim. Virta Laatu 0 Maks. 0 Virta Laatu 0 Maks. 0 Virta 0 Maks. 0 E Kanavan voimakkuuden tarkistaminen Paina a/b valitaksesi Kanavan voimakkuus ja paina sitten OK. Taajuuskaista voidaan näppäillä numeropainikkeilla 0 9. DVB-T-kanavan voimakkuus Virtalähde Sign. voim. Kanavan voimakkuus MHz Kanavanumero Sign. voim. Virta 0 Maks. 0 E Kanavan voimakkuuden tarkistaminen Paina a/b valitaksesi Kanavan voimakkuus ja paina sitten OK. Taajuuskaista voidaan näppäillä numeropainikkeilla 0 9. DVB-S-kanavan voimakkuus Sign. voim. Kanavan voimakkuus Taajuus Tiedonsiirtonopeus Kaista ***** Pysty/matala 0 0 MHz Virta Laatu 0 Maks. 0 Sign. voim. Virta DVB-C-kanavan voimakkuus Virtalähde Sign. voim. Kanavan voimakkuus Taajuus Tiedonsiirtonopeus QAM-modulaatio 0 Maks **** MHz Virta Laatu Virta 0 Maks. 0 0 Maks. 0 Sign. voim. Virta Laatu 0 Maks. 0 5 Virta 0 Maks. 0 Sijoita ja suuntaa antenni niin, että saadaan maksimiarvot kohtiin Sign. voim. ja Laatu. Kohtien Signaalin voimakkuus ja Laatu arvot näyttävät, milloin antennin suunta on tarkistettava. 6

19 TV:n katsominen Päivittäinen käyttö Virran kytkeminen tai katkaisu Päävirran kytkeminen tai katkaisu Paina näytön painiketta a. Virta katkaistaan painamalla näytön painiketta a. Valmiustilamuoto Kun päävirta katkaistaan painamalla näytön painiketta a, EPG-tiedot menetetään eikä TV suorita ohjelmoituja ajastinnauhoituksia. E Valmiustilamuotoon Jos TV-vastaanottimen virta on kytketty, se voidaan vaihtaa valmiustilaan painamalla kauko-ohjaimen painiketta TV B tai AVC-järjestelmän painiketta B. E Virran kytkeminen valmiustilasta Paina valmiustilassa kauko-ohjaimen painiketta TV B tai AVC-järjestelmän painiketta B. Kanavien muuttaminen Painikkeilla Pr/s: Äänimuodon valinta E DTV/SAT-muoto: Painikkeilla 0 9: Ulkoisen videolähteen valinta Kun liitäntä on tehty, tuo TULOLÄHDE -ruutu näkyviin painamalla painiketta b, vaihda sitten haluttuun ulkoiseen lähteeseen painikkeiden a/b avulla ja paina lopuksi OK. Jos TV vastaanottaa moniäänimuotoja, muoto muuttuu seuraavalla tavalla aina, kun painetaan painiketta. Ääni (ENG) : STEREO L/R L R LR TULOLÄHDE TV EXT EXT EXT EXT4 HDMI Ääni (ENG) : CH A CH A CH B CH AB B-merkkivalon tila (näyttö/avcjärjestelmä) B-merkkivalo Pois päältä Sininen Punainen Virta katkaistu Virta kytketty Valmiustila Tila Jos tätä TV-vastaanotinta ei aiota käyttää pitkään aikaan, irrota verkkojohto pistorasiasta. Pieni määrä virtaa kuluu, vaikka a on kytketty pois päältä. Vaihtaminen digitaalisten lähetysten, analogisten lähetysten ja satelliittilähetysten välillä E Digitaalisten E Satelliittilähetysten ohjelmien katsominen katsominen E Analogisten ohjelmien katsominen Ääni (ENG) : MONO Valitse painiketta c/d painamalla vasen (L) tai oikea (R) ääni, kun STEREO tai DUAL MONO -ruutu on näkyvissä. Ääni (ENG) : STEREO L/R L R LR Äänimuodon ruutu katoaa näkyvistä kuuden sekunnin kuluessa. Valittavana olevat kohdat vaihtelevat vastaanotetun lähetyksen mukaan. E ATV-muoto: Painiketta painettaessa, muoto muuttuu seuraavissa taulukoissa kuvatulla tavalla. NICAM TV -lähetyksen valinta Signaali Valittavana olevat kohdat Stereo NICAM STEREO tai MONO Kaksikielinen NICAM CH A, NICAM CH B, NICAM CH AB tai MONO Monofoninen NICAM MONO tai MONO A TV -lähetyksen valinta Signaali Valittavana olevat kohdat Stereo STEREO tai MONO Kaksikielinen CH A, CH B tai CH AB Monofoninen MONO Kun signaalia ei tule, äänimuotona näkyy MONO. 7

20 TV:n katsominen EPG EPG on ohjelmalista, joka näkyy ruudussa. EPG avulla on mahdollista katsoa DTV-, satelliitti-, radio- tai tietoohjelmien aikatauluja, nähdä niistä yksityiskohtaisia tietoja, virittää kanava parhaillaan meneillään olevalle ohjelmalle ja säätää ajastin tulevia ohjelmia varten. EPG:n yleiskatsaus E Perustoiminnot E Valitse ohjelma EPG:tä käyttäen (sivu 9) E Tarkista ohjelmatiedot (sivu 9) E Hyödyllisiä toimintoja E Etsi ohjelma EPG:tä käyttäen (sivu 9) E Etsi ohjelma päivämäärän tai ajan avulla (sivu 9) E Ajastinnauhoitus EPG:tä käyttäen (sivu 0) Hyödyllisiä asetuksia EPG:n käyttöä varten 4 Tavallinen käyttö Paina MENU-painiketta ja VALIKKO -ruutu tulee näkyviin. Paina c/d valitaksesi Digitaalinen säätö. Paina a/b valitaksesi EPG-säätö ja paina sitten OK. Digitaalinen säätö Nauhoituskuvan koko Latauksen säätö EPG-säätö Tekstitys CI-valinta CI-valikko [6:9 TV] [kyllä] Valitse haluamasi kohta painamalla a/b ja paina sitten OK (esimerkki: EPG-säätö, Näyttöalan säätö jne.). EPG-säätö Näyttöalan säätö Lajitunnuksen säätö kyllä ei EPG-näytön asetukset E EPG-säätö (säätö EPG-tietojen vastaanottoa varten) Jos haluat käyttää EPG:tä digitaalisia asemia varten, valitse Kyllä. EPG-tiedot on kerättävä automaattisesti, kun TV on valmiustilassa. Kun asetukseksi on säädetty Kyllä, virran katkaisu kauko-ohjaimella saattaa kestää jonkin aikaa tietojen keräämisen takia. Jos päävirta katkaistaan, EPG-tietoja ei kerätä. E Näyttöalan säätö Näyttöalan säätö -toiminnon avulla voidaan valita kolme ruudussa näytettävää aikajaksotyyppiä. Kohta Toiminto : Näyttää kuuden tunnin ohjelmatiedot. Toiminto : Näyttää kolmen tunnin ohjelmatiedot. Toiminto : Muuta EPG-näyttömuotoon, jolla on vertikaalinen aikajakso. E Lajitunnuksen säätö Voit varjostaa tai merkitä halutut lajit, jolloin löydät helposti usein katsotut ohjelmat. E Lajikuvakelista 5 Valitse haluamasi kohta tai säädä sitä painamalla a/b/c/d ja paina sitten OK (Esimerkki: Kyllä, ei jne.). Kuvake Laji Kuvake Laji Elokuva/draama Musiikki/baletti/ tanssi Uutiset/ ajankohtaiset asiat Show/peli Urheilu Lasten/nuorten ohjelmat Taide/kulttuuri (ilman musiikkia) Sosiaaliset/poliittiset aiheet/talous Koulutus/tiede/tietoohjelmat Vapaa-ajan harrastukset 8
