1 Kaapelit ja kaapelitarvikkeet ATEX-tiloihin INSTRUMENTIT 8

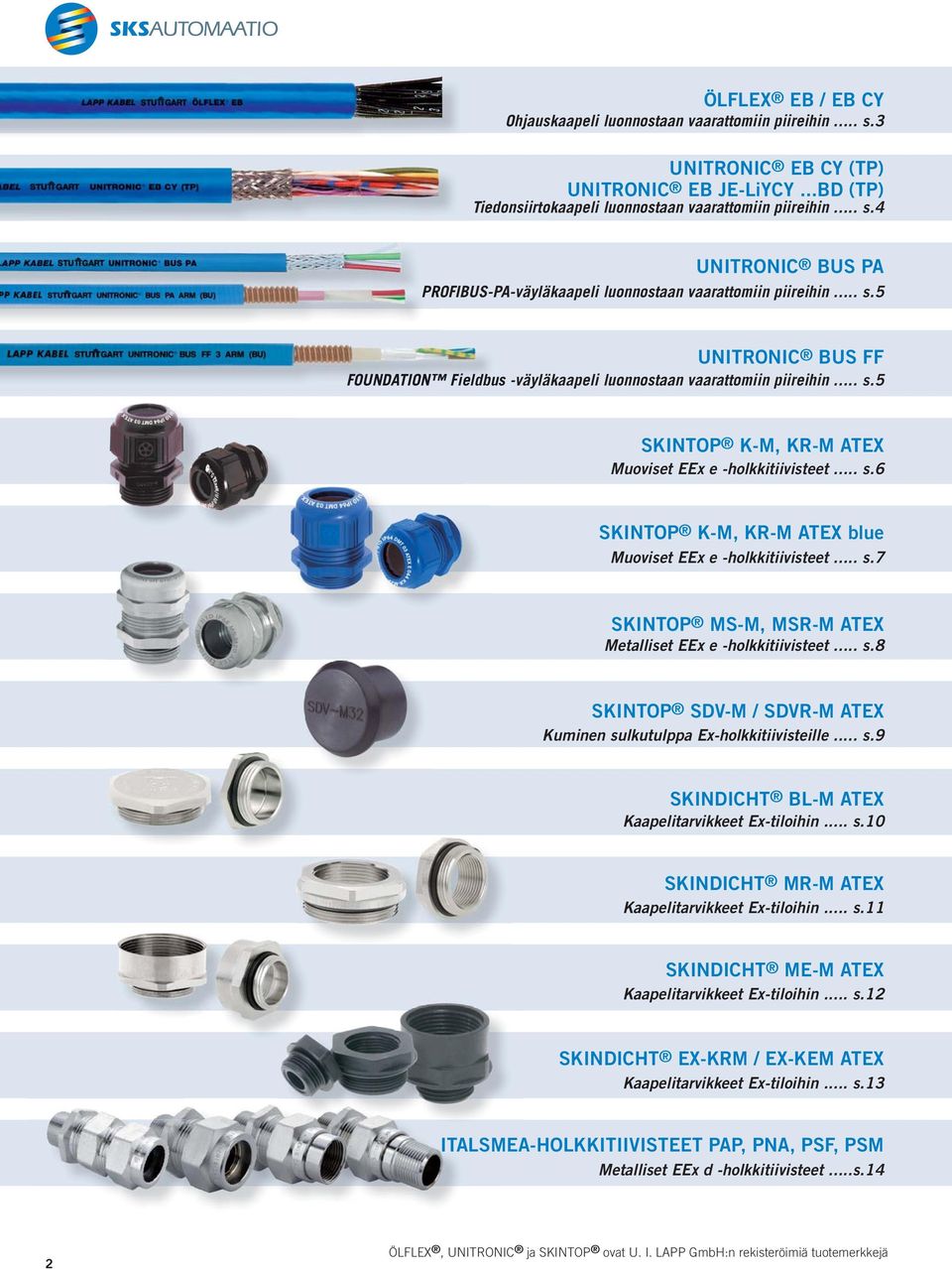

2 ÖLFLEX EB / EB CY Ohjauskaapeli luonnostaan vaarattomiin piireihin... s.3 UNITRONIC EB CY (TP) UNITRONIC EB JE-LiYCY...BD (TP) Tiedonsiirtokaapeli luonnostaan vaarattomiin piireihin... s.4 UNITRONIC BUS PA PROFIBUS-PA-väyläkaapeli luonnostaan vaarattomiin piireihin... s.5 UNITRONIC BUS FF FOUNDATION Fieldbus -väyläkaapeli luonnostaan vaarattomiin piireihin... s.5 SKINTOP K-M, KR-M ATEX Muoviset EEx e -holkkitiivisteet... s.6 SKINTOP K-M, KR-M ATEX blue Muoviset EEx e -holkkitiivisteet... s.7 SKINTOP MS-M, MSR-M ATEX Metalliset EEx e -holkkitiivisteet... s.8 SKINTOP SDV-M / SDVR-M ATEX Kuminen sulkutulppa Ex-holkkitiivisteille... s.9 SKINDICHT BL-M ATEX Kaapelitarvikkeet Ex-tiloihin... s.10 SKINDICHT MR-M ATEX Kaapelitarvikkeet Ex-tiloihin... s.11 SKINDICHT ME-M ATEX Kaapelitarvikkeet Ex-tiloihin... s.12 SKINDICHT EX-KRM / EX-KEM ATEX Kaapelitarvikkeet Ex-tiloihin... s.13 ITALSMEA-HOLKKITIIVISTEET PAP, PNA, PSF, PSM Metalliset EEx d -holkkitiivisteet...s.14 2 ÖLFLEX, UNITRONIC ja SKINTOP ovat U. I. LAPP GmbH:n rekisteröimiä tuotemerkkejä

3 ÖLFLEX EB / EB CY Ohjauskaapeli luonnostaan vaarattomiin piireihin Taipuisa ohjauskaapeli ÖLFLEX EB on suunniteltu käytettäväksi räjähdysvaarallisissa tiloissa, joissa kaapelin pitää olla erikseen merkitty sinisellä tunnusvärillä. ÖLFLEX EB CY -kaapelissa on lisäksi suojaus sähkömagneettisia häiriöitä vastaan. Kaapelit ovat paloapidättäviä IEC mukaan ja täyttävät DIN EN kappale (VDE 0165 osa 1) -vaatimukset. Kaapelin rakenne ÖLFLEX EB Hienosäikeinen kirkas kuparijohdin Johdineriste PVC Mustat numeroidut johtimet Johtimet kierretty kerroksittain Ulkovaippa PVC Ulkovaipan väri sininen (RAL 5015) ÖLFLEX EB CY kuten ÖLFLEX EB, mutta lisäksi Johtimien ympärillä eristävä muovifolio Häiriösuojattu tinatulla kuparilankapalmikolla Johdinmerkintä Mustat johtimet valkoisilla numeroilla VDE 0293 mukaan Keskinäiskapasitanssi ÖLFLEX EB n. 110 nf/km ÖLFLEX EB CY Johdin / johdin: n. 135 nf/km Johdin / suojaus: n. 185 nf/km DIN / VDE HD 21.13; VDE 0281 Part 13 Eristysvastus > 20 GΩ x cm Induktanssi n. 0,65 mh/km Johtimen säikeisyys hienosäikeinen, VDE 0295 luokka 5 ja IEC Cl.5 Minimitaivutussäde ÖLFLEX EB Taivuteltava asennus: 15 x kaapelin halkaisija Kiinteä asennus: 4 x kaapelin halkaisija ÖLFLEX EB CY Taivuteltava asennus: 20 x kaapelin halkaisija Kiinteä asennus: 6 x kaapelin halkaisija Nimellisjännite < 50 V < 75 V DC Koestusjännite Johdin / johdin: 3000 V Johdin / suojaus: 2000 V Käyttölämpötila Taivuteltava asennus: -5 C +70 C Kiinteä asennus: -40 C +80 C Johdinluku x poikkipinta-ala ² Ulkohalkaisija (noin) Kuparin määrä kg/km Paino kg/km (noin) Johdinluku x poikkipinta-ala ² Ulkohalkaisija (noin) Kuparin määrä kg/km Paino kg/km (noin) ÖLFLEX EB ilman keltavihreää PE-johdinta G 1,5 14,4 259, x 0,75 5,4 14, G 1,5 16,9 360, x 0,75 5,7 22,1 60 ÖLFLEX EB CY ilman välivaippaa x 0,75 6,2 29, x 0,75 6,2 43, x 0,75 6,7 36, x 0,75 6,5 52, x 0,75 7,3 51, x 0,75 7,0 61, x 0,75 9,9 88, x 0,75 7,7 72, x 0,75 11,7 132, x 0,75 8,3 89, x 0,75 13,8 183, x 0,75 10,9 138, x 1,0 5,7 19, x ,7 211, x 1,0 6,0 29, x 0,75 14,8 280, x 1,0 7,1 49, x 1,0 6,5 51, x 1,0 8,0 69, x 1,0 6,8 62, x 1,0 10,5 118, x 1,0 8,1 88, x 1,0 12,7 177, x 1,0 8,8 112, x 1,5 6,3 29, x 1,0 11,5 185, x 1,5 6,7 43, x 1,0 13,9 268, x 1,5 7,2 58, x 1,0 15,9 354, x 1,5 8,1 72, x 1,5 7,1 65,0 97 ÖLFLEX EB keltavihreällä PE-johtimella x 1,5 7,5 82, G 1,5 6,7 43, x 1,5 8,9 119, G 1,5 7,2 58, x 1,5 9,9 154, G 1,5 8,1 72, x 1,5 13,0 268, G 1,5 8,9 101, x 1,5 15,6 373, G 1,5 12,0 173, x 1,5 17,9 530,0 734 G = keltavihreällä PE-johtimella x = ilman keltavihreää PE-johdinta 3

4 UNITRONIC EB CY (TP) UNITRONIC EB JE-LiYCY...BD (TP) Tiedonsiirtokaapeli luonnostaan vaarattomiin piireihin Taipuisat häiriösuojatut tiedonsiirtokaapelit UNITRONIC EB CY (TP) ja UNITRONIC EB JE-LiYCY BD (TP) on suunniteltu käytettäväksi räjähdysvaarallisissa tiloissa, joissa kaapelin pitää olla erikseen merkitty sinisellä tunnusvärillä. Johtimet on parikierretty häiriöiden vähentämiseksi. UNITRONIC EB JE-LiYCY BD (TP) on tarkoitettu erityisesti teollisuuden elektroniikkakaapeliksi ja sitä voidaan käyttää MAXI-TERMI-POINT -kytkennöissä. Kaapelit ovat paloapidättäviä IEC mukaan ja täyttävät VDE 0165 kappale vaatimukset Kaapelin rakenne Hienosäikeinen tai monisäikeinen kirkas kupari johdin (ks. tekniset tiedot) Johdineriste PVC Värikoodatut johtimet Johtimet kierretty pareittain Häiriösuojattu tinatulla kuparilankapalmikolla Ulkovaippa PVC Ulkovaipan väri sininen (RAL 5015) Johdinmerkintä UNITRONIC EB CY (TP) DIN mukaan UNITRONIC EB JE-LiYCY...BD VDE 0815 mukaan Keskinäiskapasitanssi UNITRONIC EB CY (TP) Johdin / johdin: n. 100 nf/km Johdin / suojaus: n. 140 nf/km UNITRONIC EB JE-LiYCY...BD n. 100 nf/km Signaalijännitteen sallittu hetkellisarvo (ei tehonsyötössä) UNITRONIC EB CY (TP): 900 V UNITRONIC EB JE-LiYCY...BD: 225 V DIN / VDE VDE 0812 Eristysvastus UNITRONIC EB CY (TP) > 20 GΩ x cm Induktanssi n. 0,65 mh/km Silmukkavastus UNITRONIC EB CY (TP) maks. 52 Ω/km UNITRONIC EB JE-LiYCY...BD maks. 78,4 Ω/km Johtimen säikeisyys UNITRONIC EB CY (TP) hienosäikeinen, VDE 0295 luokka 5 / IEC Cl.5 UNITRONIC EB JE-LiYCY...BD monisäikeinen, VDE 0295 luokka 2 / IEC Cl.2 Minimitaivutussäde Taivuteltava asennus: 15 x kaapelin halkaisija Kiinteä asennus: 6 x kaapelin halkaisija Koestusjännite UNITRONIC EB CY (TP) 2500 V UNITRONIC EB JE-LiYCY...BD Johdin / johdin: 500 V Johdin / suojaus: 2000 V Käyttölämpötila Kiinteä asennus: -40 C +70 C Johdinluku x poikkipinta-ala ² Ulkohalkaisija (noin) Kuparin määrä kg/km Paino kg/km (noin) UNITRONIC EB CY (TP) x 2 x 0,75 8,7 58, x 2 x 0,75 9,2 84, x 2 x 0,75 10,4 108, x 2 x 0,75 11,7 146, x 2 x 0,75 15,3 220,0 392 UNITRONIC EB JE-LiYCY...BD x 2 x 0,5 7,5 51, x 2 x 0,5 10,0 87, x 2 x 0,5 13,0 144, x 2 x 0,5 15,5 195, x 2 x 0,5 17,0 249, x 2 x 0,5 18,5 298, x 2 x 0,5 20,5 348, x 2 x 0,5 22,5 441, x 2 x 0,5 24,0 531,

5 UNITRONIC BUS PA UNITRONIC BUS FF Väyläkaapelit luonnostaan vaarattomiin piireihin Kiinteään asennukseen soveltuvat PROFIBUS - ja FOUNDATION Fieldbus -väyläkaapelit on suunniteltu käytettäväksi räjähdysvaarallisissa tiloissa, joissa kaapelin pitää olla erikseen merkitty sinisellä i tunnusvärillä. Kaapelit ovat paloapidättäviä. iä Kaapelin rakenne UNITRONIC BUS PA (Prosess Automation) Monisäikeinen kirkas kupari Johdinvärit punainen ja vihreä Häiriösuojattu tinatulla kuparilankapalmikolla Ulkovaippa PVC Ulkovaipan väri sininen (RAL 5015) Paloapidättävä IEC mukaan UNITRONIC BUS PA ARM kuten UNITRONIC BUS PA, mutta kuparilankapalmikon tilalla on spiraalimainen kupariarmeeraus. UNITRONIC BUS PA FC kuten UNITRONIC BUS PA, mutta Fast Connect -rakenteella, joka soveltuu käytettäväksi pikaliitostekniikkaa käyttävien IDC-liittimien kanssa. UNITRONIC BUS FF Kaapeli täyttää ISA/SP50 ja FOUNDATION Fieldbus -vaatimukset kaapelityypille A Ulkovaipan alla spiraalimainen kupariarmeeraus Paloapidättävä IEC mukaan Signaalijännitteen sallittu hetkellisarvo (ei tehonsyötössä) UNITRONIC BUS PA: 250 V UNITRONIC BUS FF: 300 V Silmukkavastus UNITRONIC BUS PA maks. 44 Ω/km UNITRONIC BUS FF maks. 48 Ω/km Minimitaivutussäde UNITRONIC BUS PA kiinteä asennus: 70 UNITRONIC BUS FF kiinteä asennus: 15 x kaapelin halkaisija Koestusjännite Johdin / johdin: 1500 V Käyttölämpötila UNITRONIC BUS PA kiinteä asennus: -30 C C UNITRONIC BUS FF kiinteä asennus: -25 C C Ominaisimpedanssi (31,25 khz) 100 ± 20 Ω Nimike Johdinluku x halkaisija Ulkohalkaisija (noin) Kuparin määrä kg/km Paino kg/km UNITRONIC BUS PA Perinteinen kaapelirakenne UNITRONIC BUS-PA (BU) 1 x 2 x 1,0 Ø 7,4 45, UNITRONIC BUS PA (BU) UL/CSA (CMG) 1 x 2 x 1,0 Ø 7,4 45, UNITRONIC BUS PA ARM (BU) 1 x 2 x 1,0 Ø 11,1 91,6 141 FC-kaapelirakenne UNITRONIC BUS PA (BU) FC UL/CSA (CMG) 1 x 2 x 1,0 Ø 8,0 45,5 103 UNITRONIC BUS FF UNITRONIC BUS FF ARM (BU) UL/CSA (CMG) 1 x 2 x 1,1 + 1 x 1,1 Ø 12,1 106,

6 SKINTOP K-M, KR-M ATEX Muoviset EEx e -holkkitiivisteet SKINTOP K-M ATEX Hyväksyntänro: DMT 03 ATEX E 044X SKINTOP K-M ja KR-M ATEX -holkkitiivisteet mahdollistavat kaapelin kiinnityksen, vedonpoiston ja tiivistyksen yhdellä komponentilla. Holkkitiivisteiden rakenne perustuu perinteiseen SKINTOP ST-M -holkkitiivisteeseen. SKINTOP K-M ja KR-M ATEX on hyväksytty EU-direktiivin 94/9/EG ATEX 100a (DIN EN 50014/50019) mukaan. Merkittäviä holkkitiivisteille tehtäviä testejä ovat.: Suojausluokka (IP) Kierteen pitävyys Vedonpoisto SKINTOP KR-M ATEX Hyväksyntänro: DMT 03 ATEX E 044X SKINTOP KR-M ATEX on ominaisuuksiltaan kuten SKINTOP K-M ATEX, mutta pieneän tiivistyskumin ansiosta soveltuu käytettäväksi pienempien kaapeleiden ja johtimien kanssa. Huom! Asennusmitat ja kiristysmomentit tarkistettava käyttöohjeesta Runko: polyamidi Tiiviste: kumi Suojausluokka IP 64 Käyttölämpötila -20 C +80 C Väri Musta RAL 9005 Testit DIN EN DIN EN Nimike Kierre M Kiristysalue F Avainväli SW C D Pakkauskoko kpl SKINTOP K-M ATEX K-M 12 ATEX 12 x 1,5 3-5, , K-M 16 ATEX 16 x 1, K-M 20 ATEX 20 x 1, K-M 25 ATEX 25 x 1, K-M 32 ATEX 32 x 1, K-M 40 ATEX 40 x 1, K-M 50 ATEX 50 x 1, K-M 63 ATEX 63 x 1, SKINTOP KR-M ATEX KR-M 12 ATEX 12 x 1, , KR-M 16 ATEX 16 x 1, KR-M 20 ATEX 20 x 1, KR-M 25 ATEX 25 x 1, KR-M 32 ATEX 32 x 1, KR-M 40 ATEX 40 x 1, KR-M 50 ATEX 50 x 1, KR-M 63 ATEX 63 x 1, pdf-sivu päivitetty

7 SKINTOP K-M, KR-M ATEX blue Muoviset EEx e -holkkitiivisteet SKINTOP K-M ATEX blue Hyväksyntänro: DMT 03 ATEX E 044X SKINTOP K-M ja KR-M ATEX blue -holkkitiivisteet mahdollistavat kaapelin kiinnityksen, vedonpoiston ja tiivistyksen yhdellä komponentilla. Holkkitiivisteiden rakenne perustuu perinteiseen SKINTOP ST-M -holkkitiivisteeseen. SKINTOP K-M ja KR-M ATEX blue on hyväksytty EU-direktiivin (94/9/EG ATEX 100a, DIN EN 50014/50019) mukaan. Merkittäviä holkkitiivisteille tehtäviä testejä ovat.: Suojausluokka (IP) Kierteen pitävyys Vedonpoisto SKINTOP KR-M ATEX blue Hyväksyntänro: DMT 03 ATEX E 044X SKINTOP KR-M ATEX blue on ominaisuuksiltaan kuten SKINTOP K-M ATEX blue, mutta pieneän tiivistyskumin ansiosta soveltuu käytettäväksi pienempien kaapeleiden ja johtimien kanssa. Huom! Asennusmitat ja kiristysmomentit tarkistettava käyttöohjeesta Runko: polyamidi Tiiviste: kumi Suojausluokka IP 64 Käyttölämpötila -20 C +80 C Väri Sininen RAL 5015 Testit DIN EN DIN EN Nimike Kierre M Kiristysalue F Avainväli SW C D Pakkauskoko kpl SKINTOP K-M ATEX blue K-M 12 ATEX blue 12 x 1,5 3-5, , K-M 16 ATEX blue 16 x 1, K-M 20 ATEX blue 20 x 1, K-M 25 ATEX blue 25 x 1, K-M 32 ATEX blue 32 x 1, K-M 40 ATEX blue 40 x 1, K-M 50 ATEX blue 50 x 1, K-M 63 ATEX blue 63 x 1, SKINTOP KR-M ATEX blue KR-M 12 ATEX blue 12 x 1, , KR-M 16 ATEX blue 16 x 1, KR-M 20 ATEX blue 20 x 1, KR-M 25 ATEX blue 25 x 1, KR-M 32 ATEX blue 32 x 1, KR-M 40 ATEX blue 40 x 1, KR-M 50 ATEX blue 50 x 1, KR-M 63 ATEX blue 63 x 1, pdf-sivu päivitetty

8 SKINTOP MS-M, MSR-M ATEX Metalliset EEx e -holkkitiivisteet SKINTOP MS-M ATEX Hyväksyntänro: IBExU01A-TEX 1041X Ul-File-nro: E79903 SKINTOP MS-M ATEX -holkkitiivisteet mahdollistavat kaapelin kiinnityksen, vedonpoiston ja tiivistyksen yhdellä komponentilla. Holkkitiivisteiden rakenne perustuu perin teiseen SKINTOP MS-M -holkkitiivisteeseen. SKINTOP MS-M ja MSR-M ATEX on hyväksytty EU-direk tiivin 94/9/EG ATEX 100a (DIN EN 50014/50019) mukaan. Merkittäviä holkkitiivisteille tehtäviä testejä ovat.: Suojausluokka (IP) Kierteen pitävyys Vedonpoisto SKINTOP MSR-M ATEX Hyväksyntänro: IBExU01A-TEX 1041X Ul-File-nro: E79903 SKINTOP MSR-M ATEX on ominaisuuksiltaan kuten SKINTOP MS-M ATEX, mutta pieneän tiivistyskumin ansios ta soveltuu käytettäväksi pienempien kaapeleiden ja johtimien kanssa. Huom! Asennusmitat ja kiristysmomentit tarkistettava käyttöohjeesta Runko: niklattu messinki Sisäosa: polyamidi Tiiviste: CR O-rengas: NBR Suojausluokka IP bar Testit DIN EN DIN EN Käyttölämpötila -30 C C Nimike Kierre M Kiristysalue F Avainväli SW C D Pakkauskoko kpl SKINTOP MS-M ATEX MS-M 12 ATEX 12 x 1,5 3,0-7, ,5 6, MS-M 16 ATEX 16 x 1,5 4,5-10, MS-M 20 ATEX 20 x 1,5 7,0-13, MS-M 25 ATEX 25 x 1,5 9,0-17, , MS-M 32 ATEX 32 x 1,5 11,0-21, , MS-M 40 ATEX 40 x 1,5 19,0-28, MS-M 50 ATEX 50 x 1,5 26,0-35, , MS-M 63 ATEX 63 x 1,5 34,0-45, SKINTOP MS-M 63 ATEX plus MS-M 63 ATEX plus 63 x 1,5 44,0-55, , SKINTOP MSR-M ATEX MSR-M 12 ATEX plus 12 x 1, ,5 6, MSR-M 16 ATEX plus 16 x 1, MSR-M 20 ATEX plus 20 x 1, MSR-M 25 ATEX plus 25 x 1, , MSR-M 32 ATEX plus 32 x 1, , MSR-M 40 ATEX plus 40 x 1, MSR-M 50 ATEX plus 50 x 1, , MSR-M 63 ATEX plus 63 x 1,

9 SKINTOP SDV-M / SDVR-M ATEX Kuminen sulkutulppa Ex-holkkitiivisteille SKINTOP SDV-M SKINTOP SDV-M on tarkoitettu sulkutulpaksi käytettäväksi silloin, kun kaapelia ei asenneta holkkitiivisteeseen. Sopii holkkitiivisteiden SKINTOP K-M ATEX ja SKINTOP MS-M ATEX kanssa. SKINTOP SDVR-M SKINTOP SDVR-M on ominaisuuksiltaan kuten SKINTOP SDV-M. Sopii holkkitiivisteiden SKINTOP KR-M ATEX ja SKINTOP MSR-M ATEX kanssa. Huom! Asennusmitat ja kiristysmomentit tarkistettava käyttöohjeesta Tiiviste: CR Suojausluokka Koot M12 - M32: IP 68 Koot M40 - M63: IP 66 Käyttölämpötila -30 C C lyhytaikaisesti +90 C Nimike Näkyvä korkeus Pakkauskoko kpl SKINTOP SDV-M ATEX SDV-M 12 ATEX SDV-M 16 ATEX SDV-M 20 ATEX 3, SDV-M 25 ATEX 3, SDV-M 32 ATEX SDV-M 40 ATEX SDV-M 50 ATEX 4, SDV-M 63 ATEX 4,5 10 SKINTOP SDVR-M ATEX SDVR-M 16 ATEX SDVR-M 20 ATEX SDVR-M 25 ATEX SDVR-M 32 ATEX 5,5 25 9

10 SKINDICHT BL-M ATEX Kaapelitarvikkeet Ex-tiloihin SKINDICHT BL-M ATEX Hyväksyntänro: IBExU 03 ATEX 1011 Yleistä Messinkinen sulkutulppa Ex-tiloihin metrisellä kierteellä. O-renkaan avulla varmistetaan tarvittava tiiveysluokka rei ille, jotka eivät ole käytössä. Niklattu messinki O-rengas: NBR Suojausluokka IP 68 Käyttölämpötila-alue -30 C +90 C Koko Avainväli SW Kierteen pituus Ulkohalkaisija Pakkauskoko kpl SKINDICHT BL-M ATEX x 1, , x 1, , x 1, , x 1, , x 1, , x 1, , x 1, , x 1, ,

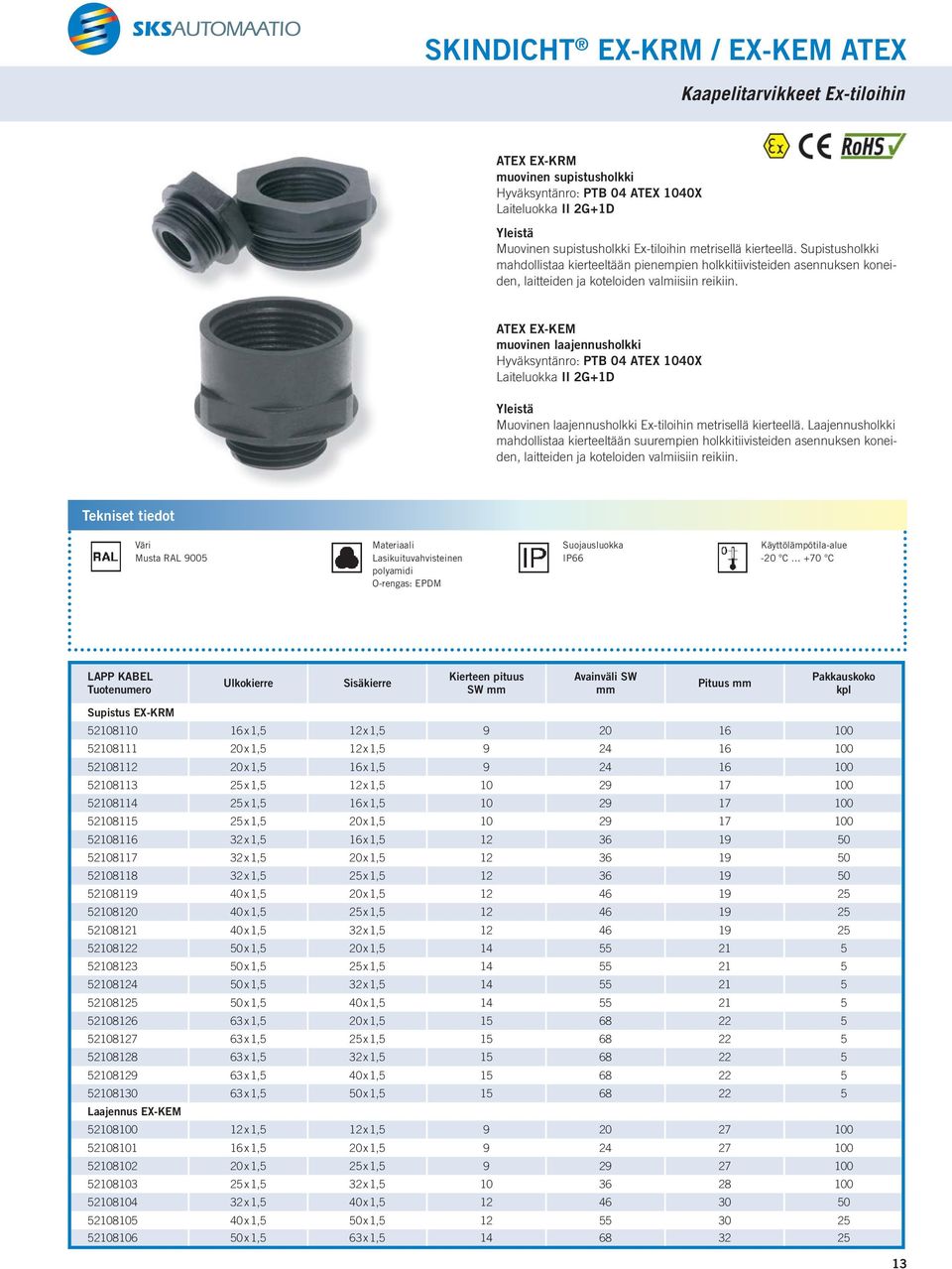

11 SKINDICHT MR-M ATEX Kaapelitarvikkeet Ex-tiloihin SKINDICHT MR-M ATEX Hyväksyntänro: IBExU 03 ATEX 1010 Yleistä Messinkinen supistusholkki Ex-tiloihin metrisellä kierteellä. O-renkaalla varustettu supistusholkki mahdollistaa kierteeltään pienempien holkkitiivisteiden asennuksen koneiden, laitteiden ja koteloiden valmiisiin reikiin. Niklattu messinki O-rengas: NBR Käyttölämpötila-alue -30 C +90 C Ulkokierre M1 Sisäkierre M2 Avainväli SW Ulkokierteen pituus Ulkohalkaisija Pituus Pakkauskoko SKINDICHT MR-M ATEX M16 x 1,5 M12 x 1, ,0 10, M20 x 1,5 M16 x 1, , M25 x 1,5 M20 x 1, , M32 x 1,5 M25 x 1, ,2 16, M40 x 1,5 M32 x 1, ,6 16, M50 x 1,5 M40 x 1, ,3 19, M63 x 1,5 M50 x 1,5 65 8,5 71,3 18,5 5 11

12 SKINDICHT ME-M ATEX Kaapelitarvikkeet Ex-tiloihin SKINDICHT ME-M ATEX Hyväksyntänro: IBExU 03 ATEX 1010 Yleistä Messinkinen laajennusholkki Ex-tiloihin metrisellä kierteellä. O-renkaalla varustettu laajennusholkki mahdollistaa kierteeltään suurempien holkkitiivisteiden asennuksen koneiden, laitteiden ja koteloiden valmiisiin reikiin. Niklattu messinki O-rengas: NBR Käyttölämpötila-alue -30 C +90 C Ulkokierre M1 Sisäkierre M2 Avainväli SW Ulkokierteen pituus Ulkohalkaisija Pituus Pakkauskoko kpl SKINDICHT ME-M ATEX x 1,5 16 x 1, ,0 17, x 1,5 20 x 1, ,0 20, x 1,5 25 x 1,5 27 6,5 30,0 22, x 1,5 32 x 1,5 34 6,5 37,7 21, x 1,5 40 x 1, ,0 23, x 1,5 50 x 1, ,0 26, x 1,5 63 x 1, ,0 32,

13 SKINDICHT EX-KRM / EX-KEM ATEX Kaapelitarvikkeet Ex-tiloihin ATEX EX-KRM muovinen supistusholkki Hyväksyntänro: PTB 04 ATEX 1040X Yleistä Muovinen supistusholkki Ex-tiloihin metrisellä kierteellä. Supistusholkki mahdollistaa kierteeltään pienempien holkkitiivisteiden asennuksen koneiden, laitteiden ja koteloiden valmiisiin reikiin. ATEX EX-KEM muovinen laajennusholkki Hyväksyntänro: PTB 04 ATEX 1040X Yleistä Muovinen laajennusholkki Ex-tiloihin metrisellä kierteellä. Laajennusholkki mahdollistaa kierteeltään suurempien holkkitiivisteiden asennuksen koneiden, laitteiden ja koteloiden valmiisiin reikiin. Väri Musta RAL 9005 Lasikuituvahvisteinen polyamidi O-rengas: EPDM Suojausluokka IP66 Käyttölämpötila-alue -20 C +70 C Ulkokierre Sisäkierre Kierteen pituus SW Avainväli SW Pituus Pakkauskoko kpl Supistus EX-KRM x 1,5 12 x 1, x 1,5 12 x 1, x 1,5 16 x 1, x 1,5 12 x 1, x 1,5 16 x 1, x 1,5 20 x 1, x 1,5 16 x 1, x 1,5 20 x 1, x 1,5 25 x 1, x 1,5 20 x 1, x 1,5 25 x 1, x 1,5 32 x 1, x 1,5 20 x 1, x 1,5 25 x 1, x 1,5 32 x 1, x 1,5 40 x 1, x 1,5 20 x 1, x 1,5 25 x 1, x 1,5 32 x 1, x 1,5 40 x 1, x 1,5 50 x 1, Laajennus EX-KEM x 1,5 12 x 1, x 1,5 20 x 1, x 1,5 25 x 1, x 1,5 32 x 1, x 1,5 40 x 1, x 1,5 50 x 1, x 1,5 63 x 1,

14 ITALSMEA-HOLKKITIIVISTEET PAP, PNA, PSF, PSM Metalliset EEx d -holkkitiivisteet PAP Holkkitiiviste kaksinkertaisella tiivistyksellä PAP-sarjan holkkitiivisteet on tarkoitettu käytettäväksi häiriösuojatuille ja armeeratuille kaapeleille. Holkkitiivisteet kaksinkertaisella tiivistyksellä soveltuvat parhaiten ulkotiloihin ja alueille, joissa esiintyy vettä ja muita nesteitä sekä korkeita kosteuspitoisuuksia. Koot: M20 M80 / NPT ½ NPT 3 / UNI 1 UNI 8 kaapeleille Ø 8 77 PNA Holkkitiiviste yksinkertaisella tiivistyksellä PNA-sarjan holkkitiivisteet on tarkoitettu käytettäväksi häiriösuojatuille ja armeeratuille kaapeleille. Holkkitiivisteet yksinkertaisella tiivistyksellä soveltuvat parhaiten sisätiloihin ja muille kuiville alueille. Koot: M20 M80 / NPT ½ NPT 3 / UNI 1 UNI 8 kaapeleille Ø 8 77 PSF Holkkitiiviste koteloiden yhdistämiseen PSF-sarjan holkkitiivisteet on tarkoitettu yhdistämään kaksi koteloa. Holkkitiivisteissä on ulko- ja sisäkierre liitosta varten. Koot: M20 M50 / NPT ½ NPT 2 / UNI 1 UNI 6 kaapeleille Ø 6 36 PSM Holkkitiiviste koteloiden yhdistämiseen PSM-sarjan holkkitiivisteet on tarkoitettu yhdistämään kaksi koteloa. Holkkitiivisteissä on kaksi ulkokierrettä liitosta varten. Koot: M20 M50 / NPT ½ NPT 2 / UNI 1 UNI 6 kaapeleille Ø 6 36 Runko: nikkeli-kromipinnoitettu messinki Tiivisteet: EPDM Suojausluokka IP66 Käyttölämpötila-alue -50 C +110 C ATEX-merkintä: II 2 GD tai I M2 Ex d IIC / Ex e II / Ex d I Ex td A21 IP66 Alueille 1 / 2 / 21 / 22 Valikoimassa myös muita Eex d holkkitiivisteitä. Tilauksesta saatavilla em. holkkitiivisteet ruostumattomasta tai haponkestävästä materiaalista (AISI 304 tai AISI 316). 14

15 ATEX-kaapelitiivisteiden valintataulukko Syttyvä materiaali Tilaluokka Laiteluokka SKINTOP - ja SKINDICHT -tuotteet ITALSMEA-tuotteet 0 1G G kaasu 1 2G K-M, KR-M, EX-KRM, EX-KEM MS-M ATEX, MSR-M ATEX, ME-M ATEX, MR-M ATEX BL-M ATEX, SDV-M, SDVR-M. PAP, PNA, PSF, PSM, G kaikki tuotteet luokasta 2G. kaikki tuotteet luokasta 2G. 20 1D K-M, KR-M MS-M ATEX, MSR-M ATEX, ME-M ATEX, MR-M ATEX BL-M ATEX, SDV-M, SDVR-M. D pöly 21 2D EX-KRM, EX-KEM ja kaikki tuotteet luokasta 1D. PAP, PNA, PSF, PSM, D kaikki tuotteet luokasta 1D ja 2D. kaikki tuotteet luokasta 2D. Tuotekohtaiset tekniset piirustukset, ATEX-sertifi kaatit ja käyttöohjeet pyydettäessä. %HWULHEVDQOHLWXQJ,QVWUXFWLRQVKHHW 6.,1',&+7Š050$7(;,,*'(([H,,,3,3,%([8$7(; 4$ ' &,,*'(([HOO, : $ % 0 'UXFNIDUEHVFKZDU] *U³œH DQJHSDVVWDXI',1$PLW$UW1U 3DSLHU)RUPDW$ZHLVVJ/HSRUHOORIDO] +ÖWINJXJ?JNHMSZSLGJMFQYJS \NWZSXFQQJ7JHMYJ[TW XNJMJ8HMZY_[JWRJWP).3 =XVW QGHUXQJ 'DWXP )UHLPDœWROHUDQ]QDFK ',1 1DPH %HDUE *HSU 1RUP 'DWXP 1DPH =DQNO '0¹OOHU 8,/DSS*PE+ 0DœVWDE :HUNVWRII %HQHQQXQJ (UVDW]I¹U 3DSLHUZHLœ =HLFKQXQJVQXPPHU *HZLFKW +ÖWINJXJ?JNHMSZSLGJMFQYJS \NWZSXFQQJ7JHMYJ[TW XNJMJ8HMZY_[JWRJWP).3 6.,1',&+7n050$7(; %HWULHEVDQOHLWXQJ %6 =XVW QGHUXQJ 'DWXP )UHLPDœWROHUDQ]QDFK ',1 1DPH %HDUE *HSU 1RUP 'DWXP 1DPH '0¹OOHU 0=DQNO 8,/DSS*PE+ 0DœVWDE :HUNVWRII %HQHQQXQJ =HLFKQXQJVQXPPHU (UVDW]I¹U 00 *HZLFKW 1%5 6WN &X=Q3E 6WN 5HGX]LHUXQJ (LQK %HQHQQXQJ =HLFKQXQJVQXPPHU %HPHUNXQJHQ %ODWW %O 6.,1',&+7n050$7(; 'DWHQXQG0RQWDJHEODWW %6 %ODWW %O Lisätietoja: pdf-sivu päivitetty
