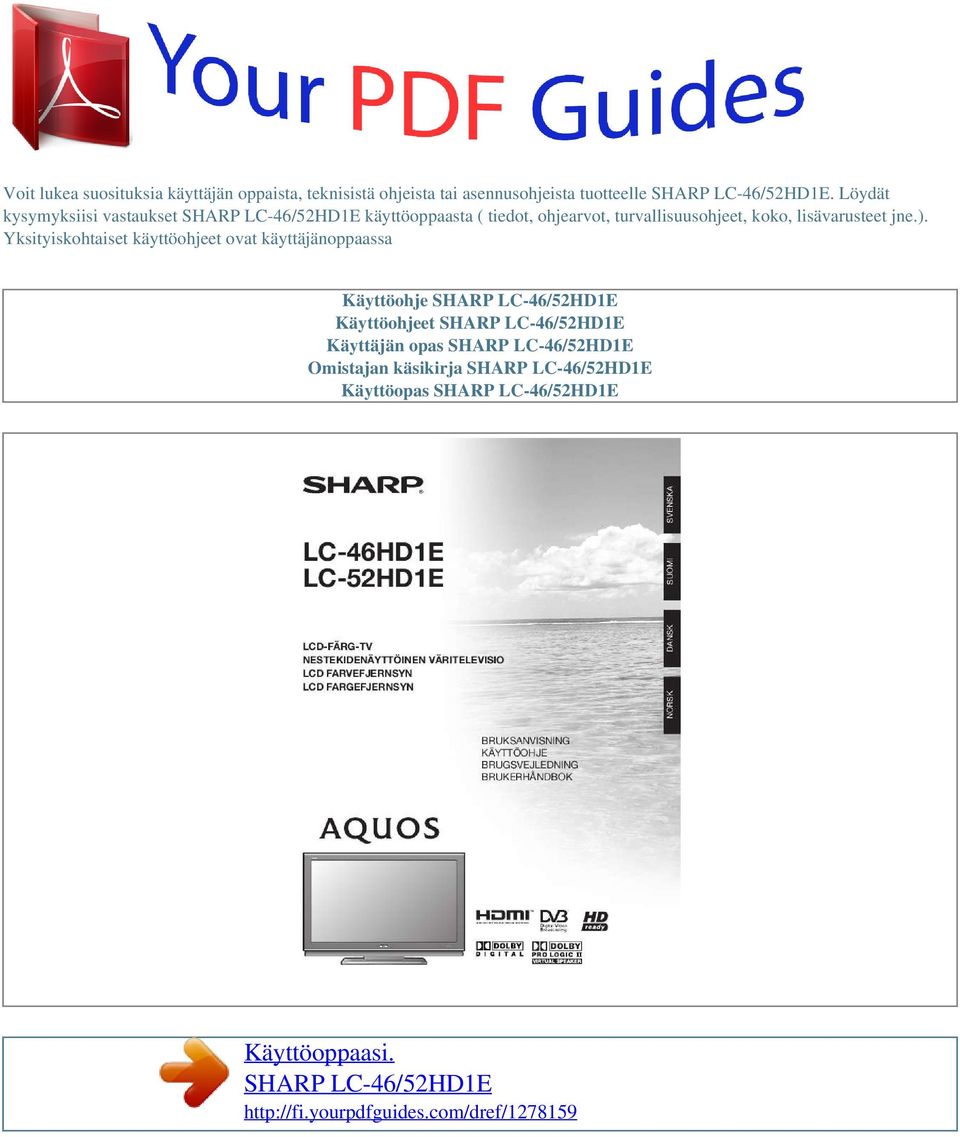

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

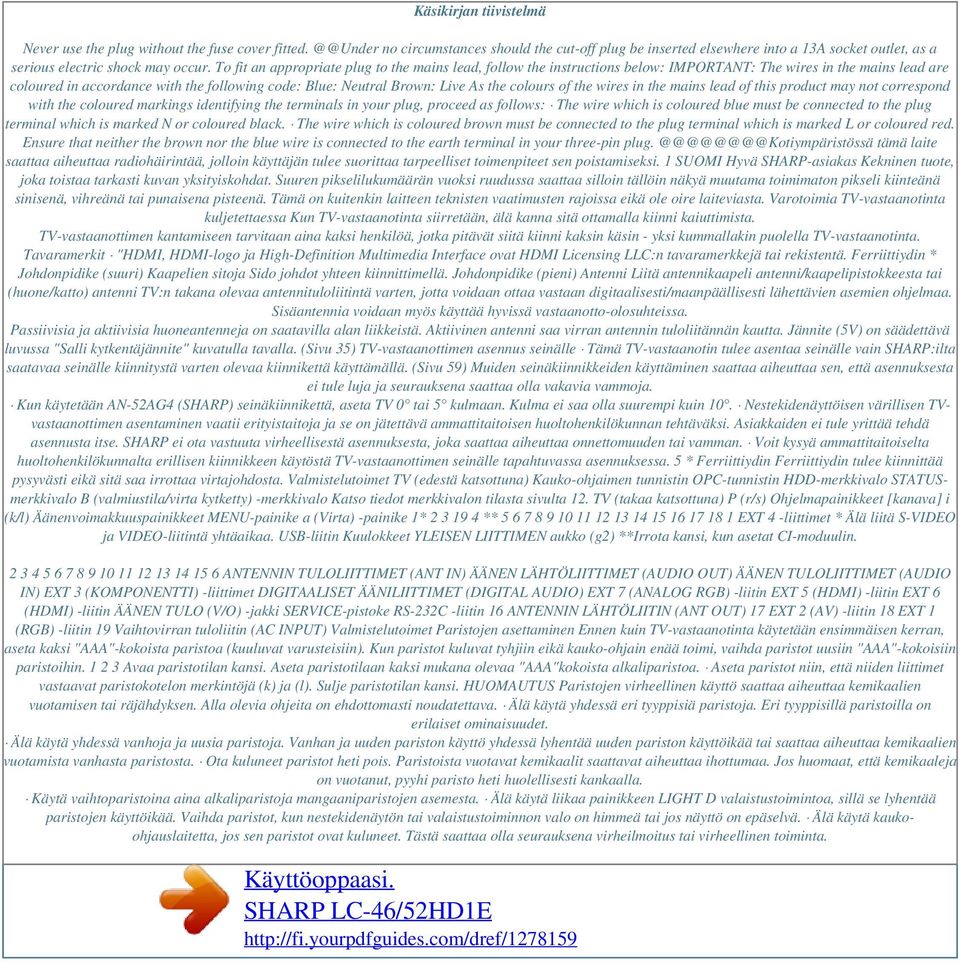

2 Käsikirjan tiivistelmä Never use the plug without the fuse cover fitted. no circumstances should the cut-off plug be inserted elsewhere into a 13A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below: IMPORTANT: The wires in the mains lead are coloured in accordance with the following code: Blue: Neutral Brown: Live As the colours of the wires in the mains lead of this product may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured blue must be connected to the plug terminal which is marked N or coloured black. The wire which is coloured brown must be connected to the plug terminal which is marked L or coloured red. Ensure that neither the brown nor the blue wire is connected to the earth terminal in your three-pin tämä laite saattaa aiheuttaa radiohäirintää, jolloin käyttäjän tulee suorittaa tarpeelliset toimenpiteet sen poistamiseksi. 1 SUOMI Hyvä SHARP-asiakas Kekninen tuote, joka toistaa tarkasti kuvan yksityiskohdat. Suuren pikselilukumäärän vuoksi ruudussa saattaa silloin tällöin näkyä muutama toimimaton pikseli kiinteänä sinisenä, vihreänä tai punaisena pisteenä. Tämä on kuitenkin laitteen teknisten vaatimusten rajoissa eikä ole oire laiteviasta. Varotoimia TV-vastaanotinta kuljetettaessa Kun TV-vastaanotinta siirretään, älä kanna sitä ottamalla kiinni kaiuttimista. TV-vastaanottimen kantamiseen tarvitaan aina kaksi henkilöä, jotka pitävät siitä kiinni kaksin käsin - yksi kummallakin puolella TV-vastaanotinta. Tavaramerkit "HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekistentä. Ferriittiydin * Johdonpidike (suuri) Kaapelien sitoja Sido johdot yhteen kiinnittimellä. Johdonpidike (pieni) Antenni Liitä antennikaapeli antenni/kaapelipistokkeesta tai (huone/katto) antenni TV:n takana olevaa antennituloliitintä varten, jotta voidaan ottaa vastaan digitaalisesti/maanpäällisesti lähettävien asemien ohjelmaa. Sisäantennia voidaan myös käyttää hyvissä vastaanotto-olosuhteissa. Passiivisia ja aktiivisia huoneantenneja on saatavilla alan liikkeistä. Aktiivinen antenni saa virran antennin tuloliitännän kautta. Jännite (5V) on säädettävä luvussa "Salli kytkentäjännite" kuvatulla tavalla. (Sivu 35) TV-vastaanottimen asennus seinälle Tämä TV-vastaanotin tulee asentaa seinälle vain SHARP:ilta saatavaa seinälle kiinnitystä varten olevaa kiinnikettä käyttämällä. (Sivu 59) Muiden seinäkiinnikkeiden käyttäminen saattaa aiheuttaa sen, että asennuksesta ei tule luja ja seurauksena saattaa olla vakavia vammoja. Kun käytetään AN-52AG4 (SHARP) seinäkiinnikettä, aseta TV 0 tai 5 kulmaan. Kulma ei saa olla suurempi kuin 10. Nestekidenäyttöisen värillisen TVvastaanottimen asentaminen vaatii erityistaitoja ja se on jätettävä ammattitaitoisen huoltohenkilökunnan tehtäväksi. Asiakkaiden ei tule yrittää tehdä asennusta itse. SHARP ei ota vastuuta virheellisestä asennuksesta, joka saattaa aiheuttaa onnettomuuden tai vamman. Voit kysyä ammattitaitoiselta huoltohenkilökunnalta erillisen kiinnikkeen käytöstä TV-vastaanottimen seinälle tapahtuvassa asennuksessa. 5 * Ferriittiydin Ferriittiydin tulee kiinnittää pysyvästi eikä sitä saa irrottaa virtajohdosta. Valmistelutoimet TV (edestä katsottuna) Kauko-ohjaimen tunnistin OPC-tunnistin HDD-merkkivalo STATUSmerkkivalo B (valmiustila/virta kytketty) -merkkivalo Katso tiedot merkkivalon tilasta sivulta 12. TV (takaa katsottuna) P (r/s) Ohjelmapainikkeet [kanava] i (k/l) Äänenvoimakkuuspainikkeet MENU-painike a (Virta) -painike 1* ** EXT 4 -liittimet * Älä liitä S-VIDEO ja VIDEO-liitintä yhtäaikaa. USB-liitin Kuulokkeet YLEISEN LIITTIMEN aukko (g2) **Irrota kansi, kun asetat CI-moduulin ANTENNIN TULOLIITTIMET (ANT IN) ÄÄNEN LÄHTÖLIITTIMET (AUDIO OUT) ÄÄNEN TULOLIITTIMET (AUDIO IN) EXT 3 (KOMPONENTTI) -liittimet DIGITAALISET ÄÄNILIITTIMET (DIGITAL AUDIO) EXT 7 (ANALOG RGB) -liitin EXT 5 (HDMI) -liitin EXT 6 (HDMI) -liitin ÄÄNEN TULO (V/O) -jakki SERVICE-pistoke RS-232C -liitin 16 ANTENNIN LÄHTÖLIITIN (ANT OUT) 17 EXT 2 (AV) -liitin 18 EXT 1 (RGB) -liitin 19 Vaihtovirran tuloliitin (AC INPUT) Valmistelutoimet Paristojen asettaminen Ennen kuin TV-vastaanotinta käytetään ensimmäisen kerran, aseta kaksi "AAA"-kokoista paristoa (kuuluvat varusteisiin). Kun paristot kuluvat tyhjiin eikä kauko-ohjain enää toimi, vaihda paristot uusiin "AAA"-kokoisiin paristoihin Avaa paristotilan kansi. Aseta paristotilaan kaksi mukana olevaa "AAA"kokoista alkaliparistoa. Aseta paristot niin, että niiden liittimet vastaavat paristokotelon merkintöjä (k) ja (l). Sulje paristotilan kansi. HUOMAUTUS Paristojen virheellinen käyttö saattaa aiheuttaa kemikaalien vuotamisen tai räjähdyksen. Alla olevia ohjeita on ehdottomasti noudatettava. Älä käytä yhdessä eri tyyppisiä paristoja. Eri tyyppisillä paristoilla on erilaiset ominaisuudet. Älä käytä yhdessä vanhoja ja uusia paristoja. Vanhan ja uuden pariston käyttö yhdessä lyhentää uuden pariston käyttöikää tai saattaa aiheuttaa kemikaalien vuotamista vanhasta paristosta. Ota kuluneet paristot heti pois. Paristoista vuotavat kemikaalit saattavat aiheuttaa ihottumaa. Jos huomaat, että kemikaaleja on vuotanut, pyyhi paristo heti huolellisesti kankaalla. Käytä vaihtoparistoina aina alkaliparistoja mangaaniparistojen asemesta. Älä käytä liikaa painikkeen LIGHT D valaistustoimintoa, sillä se lyhentää paristojen käyttöikää. Vaihda paristot, kun nestekidenäytön tai valaistustoiminnon valo on himmeä tai jos näyttö on epäselvä. Älä käytä kaukoohjauslaitetta, jos sen paristot ovat kuluneet. Tästä saattaa olla seurauksena virheilmoitus tai virheellinen toiminta.

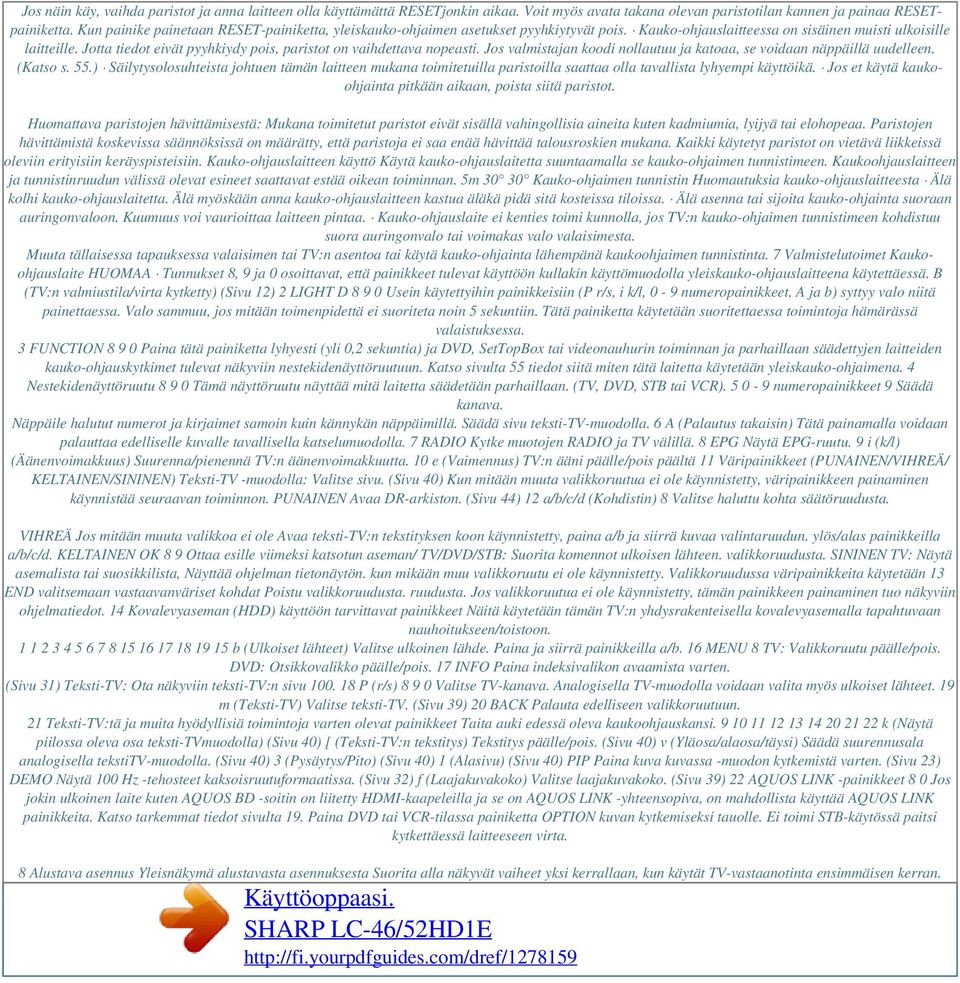

3 Jos näin käy, vaihda paristot ja anna laitteen olla käyttämättä RESETjonkin aikaa. Voit myös avata takana olevan paristotilan kannen ja painaa RESETpainiketta. Kun painike painetaan RESET-painiketta, yleiskauko-ohjaimen asetukset pyyhkiytyvät pois. Kauko-ohjauslaitteessa on sisäinen muisti ulkoisille laitteille. Jotta tiedot eivät pyyhkiydy pois, paristot on vaihdettava nopeasti. Jos valmistajan koodi nollautuu ja katoaa, se voidaan näppäillä uudelleen. (Katso s. 55.) Säilytysolosuhteista johtuen tämän laitteen mukana toimitetuilla paristoilla saattaa olla tavallista lyhyempi käyttöikä. Jos et käytä kaukoohjainta pitkään aikaan, poista siitä paristot. Huomattava paristojen hävittämisestä: Mukana toimitetut paristot eivät sisällä vahingollisia aineita kuten kadmiumia, lyijyä tai elohopeaa. Paristojen hävittämistä koskevissa säännöksissä on määrätty, että paristoja ei saa enää hävittää talousroskien mukana. Kaikki käytetyt paristot on vietävä liikkeissä oleviin erityisiin keräyspisteisiin. Kauko-ohjauslaitteen käyttö Käytä kauko-ohjauslaitetta suuntaamalla se kauko-ohjaimen tunnistimeen. Kaukoohjauslaitteen ja tunnistinruudun välissä olevat esineet saattavat estää oikean toiminnan. 5m Kauko-ohjaimen tunnistin Huomautuksia kauko-ohjauslaitteesta Älä kolhi kauko-ohjauslaitetta. Älä myöskään anna kauko-ohjauslaitteen kastua äläkä pidä sitä kosteissa tiloissa. Älä asenna tai sijoita kauko-ohjainta suoraan auringonvaloon. Kuumuus voi vaurioittaa laitteen pintaa. Kauko-ohjauslaite ei kenties toimi kunnolla, jos TV:n kauko-ohjaimen tunnistimeen kohdistuu suora auringonvalo tai voimakas valo valaisimesta. Muuta tällaisessa tapauksessa valaisimen tai TV:n asentoa tai käytä kauko-ohjainta lähempänä kaukoohjaimen tunnistinta. 7 Valmistelutoimet Kaukoohjauslaite HUOMAA Tunnukset 8, 9 ja 0 osoittavat, että painikkeet tulevat käyttöön kullakin käyttömuodolla yleiskauko-ohjauslaitteena käytettäessä. B (TV:n valmiustila/virta kytketty) (Sivu 12) 2 LIGHT D Usein käytettyihin painikkeisiin (P r/s, i k/l, 0-9 numeropainikkeet, A ja b) syttyy valo niitä painettaessa. Valo sammuu, jos mitään toimenpidettä ei suoriteta noin 5 sekuntiin. Tätä painiketta käytetään suoritettaessa toimintoja hämärässä valaistuksessa. 3 FUNCTION Paina tätä painiketta lyhyesti (yli 0,2 sekuntia) ja DVD, SetTopBox tai videonauhurin toiminnan ja parhaillaan säädettyjen laitteiden kauko-ohjauskytkimet tulevat näkyviin nestekidenäyttöruutuun. Katso sivulta 55 tiedot siitä miten tätä laitetta käytetään yleiskauko-ohjaimena. 4 Nestekidenäyttöruutu Tämä näyttöruutu näyttää mitä laitetta säädetään parhaillaan. (TV, DVD, STB tai VCR) numeropainikkeet 9 Säädä kanava. Näppäile halutut numerot ja kirjaimet samoin kuin kännykän näppäimillä. Säädä sivu teksti-tv-muodolla. 6 A (Palautus takaisin) Tätä painamalla voidaan palauttaa edelliselle kuvalle tavallisella katselumuodolla. 7 RADIO Kytke muotojen RADIO ja TV välillä. 8 EPG Näytä EPG-ruutu. 9 i (k/l) (Äänenvoimakkuus) Suurenna/pienennä TV:n äänenvoimakkuutta. 10 e (Vaimennus) TV:n ääni päälle/pois päältä 11 Väripainikkeet (PUNAINEN/VIHREÄ/ KELTAINEN/SININEN) Teksti-TV -muodolla: Valitse sivu. (Sivu 40) Kun mitään muuta valikkoruutua ei ole käynnistetty, väripainikkeen painaminen käynnistää seuraavan toiminnon. PUNAINEN Avaa DR-arkiston. (Sivu 44) 12 a/b/c/d (Kohdistin) 8 Valitse haluttu kohta säätöruudusta. VIHREÄ Jos mitään muuta valikkoa ei ole Avaa teksti-tv:n tekstityksen koon käynnistetty, paina a/b ja siirrä kuvaa valintaruudun. ylös/alas painikkeilla a/b/c/d. KELTAINEN OK 8 9 Ottaa esille viimeksi katsotun aseman/ TV/DVD/STB: Suorita komennot ulkoisen lähteen. valikkoruudusta. SININEN TV: Näytä asemalista tai suosikkilista, Näyttää ohjelman tietonäytön. kun mikään muu valikkoruutu ei ole käynnistetty. Valikkoruudussa väripainikkeita käytetään 13 END valitsemaan vastaavanväriset kohdat Poistu valikkoruudusta. ruudusta. Jos valikkoruutua ei ole käynnistetty, tämän painikkeen painaminen tuo näkyviin ohjelmatiedot. 14 Kovalevyaseman (HDD) käyttöön tarvittavat painikkeet Näitä käytetään tämän TV:n yhdysrakenteisella kovalevyasemalla tapahtuvaan nauhoitukseen/toistoon b (Ulkoiset lähteet) Valitse ulkoinen lähde. Paina ja siirrä painikkeilla a/b. 16 MENU 8 TV: Valikkoruutu päälle/pois. DVD: Otsikkovalikko päälle/pois. 17 INFO Paina indeksivalikon avaamista varten. (Sivu 31) Teksti-TV: Ota näkyviin teksti-tv:n sivu P (r/s) Valitse TV-kanava. Analogisella TV-muodolla voidaan valita myös ulkoiset lähteet. 19 m (Teksti-TV) Valitse teksti-tv. (Sivu 39) 20 BACK Palauta edelliseen valikkoruutuun. 21 Teksti-TV:tä ja muita hyödyllisiä toimintoja varten olevat painikkeet Taita auki edessä oleva kaukoohjauskansi k (Näytä piilossa oleva osa teksti-tvmuodolla) (Sivu 40) [ (Teksti-TV:n tekstitys) Tekstitys päälle/pois. (Sivu 40) v (Yläosa/alaosa/täysi) Säädä suurennusala analogisella tekstitv-muodolla. (Sivu 40) 3 (Pysäytys/Pito) (Sivu 40) 1 (Alasivu) (Sivu 40) PIP Paina kuva kuvassa -muodon kytkemistä varten. (Sivu 23) DEMO Näytä 100 Hz -tehosteet kaksoisruutuformaatissa. (Sivu 32) f (Laajakuvakoko) Valitse laajakuvakoko. (Sivu 39) 22 AQUOS LINK -painikkeet 8 0 Jos jokin ulkoinen laite kuten AQUOS BD -soitin on liitetty HDMI-kaapeleilla ja se on AQUOS LINK -yhteensopiva, on mahdollista käyttää AQUOS LINK painikkeita. Katso tarkemmat tiedot sivulta 19. Paina DVD tai VCR-tilassa painiketta OPTION kuvan kytkemiseksi tauolle. Ei toimi STB-käytössä paitsi kytkettäessä laitteeseen virta. 8 Alustava asennus Yleisnäkymä alustavasta asennuksesta Suorita alla näkyvät vaiheet yksi kerrallaan, kun käytät TV-vastaanotinta ensimmäisen kerran.

4 Jotkut vaiheista eivät kenties ole tarpeen riippuen TV-vastaanottimen asennuksesta ja liitännästä. Liitä verkkojohto (Sivu 5) Liitä antenni (Sivu 5) Analoginen/DVB-C/DVB-T antenni: Kytke antennijärjestelmän, kaapelijärjestelmän antenni tai huoneantenni liittimeen ANT 2. Liittimen ANT 1 ja ANT OUT välinen kaapeli on liitetty jo tehtaalla. Satelliittiantenni: Liitä antennipistoke tms. antennin muutoskytkimestä tai satelliittiantennin kaksois-lnc:stä liittimeen ANT SAT 1 ja ANT SAT 2. Kun liitetään vain yksi SAT-antennikaapeli, liitä se liittimeen ANT SAT 1. Valmista kauko-ohjauslaite toimintakuntoon (Sivu 7) Kytke TV:n virta päälle (Sivu 12) Suorita alustava automaattiasennus (Sivu 10) Liitä ulkoiset laitteet (Sivut 14-18) Liitä haluttaessa ulkoiset laitteet kuten DVD-nauhuri. Liitä äänikomponentit (Sivu 22) Liitä haluttaessa äänikomponentit (vahvistin/kaiuttimet). Aseta paikalleen CA-kortti (Sivu 28) Kun käytetään CI-moduulia ja CA-korttia koodattujen asemien vastaanottoon, aseta CA-kortti paikalleen ohjeissa mainitulla tavalla. Säädä DVB-T antenni (Sivu 11) Säädä tarpeen ollen DVB-T -antennin sijoitus ja suuntaus. 9 Alustava asennus Alustavan asennuksen apuohjelma Kun TV:n virta kytketään ensimmäisen kerran hankinnan jälkeen, alustavan automaattiasennuksen apuohjelma tulee näkyviin. Noudata valikoissa näkyviä ohjeita ja tee tarpeelliset säädöt. Ensiasennus -> Kieli Kohdat Selostus Tavanomaiset asetukset riippuvat sijoituspaikan valinnasta. Muuta tämä vain jos tiedät muut symbolinopeudet ja modulointitavat tai jos on määritettävä verkkotunnus kaapeliverkkoa varten (tiedot saatavilla kaapeliverkon tarjoajalta). Jos haluat suorittaa aseman hakutoiminnon kanaverkosta riippumatta, valitse hakutavaksi taajuushaku. Valitse mitkä satelliitit otetaan vastaan listasta. Jos valitaan useampi kuin yksi satelliitti, valitse lisäksi muutoskytkimen ja yleissatelliitin tyyppi. Kysy tarkemmat tiedot jälleenmyyjältä. Tässä ilmoitat, suoritetaanko haku valitun satelliitin sekä low-band että high-band alueilta. Tavallisesti ei ole tarpeen muuttaa high ja low band arvoja ellei satelliittijärjestelmän LNC (LNB) käytä toista värähtelytaajuutta (tärkeä taajuusnäyttöä varten). Kun nämä asetukset on tehty, saadaan kuva ja ääni valituista satelliiteista (vain Astra 1 ja HOTBIRD). Satelliittitarjoaja määrittää symbolinopeudet eikä niitä tarvitse tavallisesti muuttaa. Valitse listasta signaalilähde, siis asema, joka tule asemalistan kärkeen (alkaen ohjelmapaikalta 1). Jos halutaan käyttää AV Link -toimintoa ulkoisesti liitetyn nauhurin kanssa, analogisten asemien on sijaittava ohjelmapaikkojen 1 ja 99 välillä. Käynnistä automaattinen aseman haku painikkeella OK. Ensin etsitään TV-asemat ja sitten radioasemat. Automaattisella haulla löydetyt asemat jaetaan ennalta valittujen antennikaapeleiden (signaalilähteiden) mukaan sopiviin kanavaryhmiin. Tämän jälkeen asemia voidaan lajitella uudelleen vain näiden ryhmien sisällä. Asemalistan kärjessä on ryhmä, jossa on kanavat, joille on määritetty etusija. Asemien sekalajittelu eri signaalilähteiltä on mahdollista vain Suosikit-listalla. Liitännän apuohjelma käynnistyy ja sen avulla voidaan rekisteröidä ja säätää videolaitteet tai dekooderit ja liittää ne TV-vastaanottimeen. DVD-soittimet ja DVD-nauhurit on jo rekisteröity tehtaalla. Liitäntöjen apuohjelma voidaan käynnistää myöhemmin manuaalisesti ja lisätä uusia laitteita. Lisätietoja löytyy sivulta 15 (liitäntöjen apuohjelma) ja sivulta 22 (Kaiuttimen/vahvistimen liitänta. Jos vastaanotto-olosuhteet ovat hyvät, huoneantennia voidaan käyttää DVB-T:lle (liitin ANT2). Jos vastaanotto-olosuhteet eivät ole kovin hyvät, on suositeltavaa käyttää aktiivista antennia, joka on säädettävä alustavassa asennuksessa tai kohdissa "TV-valikko > Liitännät > Antenni DVB > Antenni DVB- T" (Katso "Antenni DVB-T" tältä sivulta.) Jos sijainti on normaalin lähetysalueen ulkopuolella, suunta-antennia voidaan käyttää vastaanottolaadun parantamiseen. Antenni DVB-C Antenni DVB-S High-Band Eteenpäin HUOMAA Tämä asennus voidaan uusia toteuttamalla komento "Ensiasennuksen toisto". Paina INFO, vaihtoehto sijaitsee kolmannella rivillä ylhäältä. LNCtaajuuksien Low band / high band Symbolinopeus Käytettävät painikkeet: a/b/c/d: Siirrä kohdistinta ja valitse asetukset. OK: Paina varmistusta ja seuraavaan vaiheeseen siirtymistä varten. KELTAINEN: Joissakin ruuduissa voidaan valita kohtia tai poistaa niiden valinta KELTAISELLA painikkeella. Kun jokin kohta on valittu, sen kohdalla on merkki. Ensiasennus -> Antennijohdon/-johtojen liitäntä Antennijohto/-johdot: antenniliittimeen/-liittimiin: Antenni/kaapeli (analoginen) DVB-T DVB-C DVB-S (johto 1) DVB-S (johto 2) Toivottu signaalilähde Suorita haku Lisälaitteiden liittäminen BACK: Paina, kun haluat siirtyä yhden vaiheen takaisin. END: Jos tämä kuvake näkyy, apuohjelma voidaan lopettaa. Taulukko vaihtoehtojen säätämisestä alustavan asennuksen apuohjelmalla Alustavan asennuksen apuohjelmassa on monia eri asetuksia. Jos epäröit, katso apua alla olevasta taulukosta. Kohdat Kieli Valitse kieli. Antenni/kaapeli (analoginen): analogiset asemat kaapelin/antennin kautta DVB-T: digitaaliset, maanpäälliset asemat DVB-C: digitaaliset asemat kaapelin kautta DVB-S (johto 1): digitaaliset asemat satelliitin kautta DVB-S (johto 2): digitaaliset asemat satelliitin kautta Jos käytät aktiivista antennia, valitse "kyllä (5 V)" antennin virtalähteelle. Selostus Huoneantenni Aktiivinen antenni Yksisuuntainen antenni Antennijohdon/johtojen liitäntä Antenni DVB-T 10 Alustava asennus DVB-T -antennin sijoitus/suuntaus Jos yhden tai useamman DVB-T aseman kuvassa ja äänessä on häiriöitä, antennin sijoituspaikkaa ja suuntaa on muutettava. Kysy jälleenmyyjältä tiedot siitä mitä kanavia käytetään asuinalueellasi DVB-T asemien lähetyksiin. Edellytys: Tavallisella TV-muodolla, kun mitään muuta valikkoa ei ole käynnistetty ja DVBT asema on valittu ja sen lähetystä otetaan vastaan.

5 1 2 3 Paina MENU ja TV-valikkonäyttö tulee näkyviin. Paina c/d valitaksesi "Asetukset" ja paina sitten OK. Paina a/b valitaksesi "Asemat" ja paina sitten OK. Paina a/b valitaksesi "Käsinasetus" ja paina sitten OK. TV valikko -> Asetukset -> Asemat Käsinasetus Muuta ohjelmat Suosikkien valinta/muuttaminen Hakuapu Antenni/kaapeli (analoginen) DVB-T DVB-C DVB-S Signaalilähde Kanava E05 Taajuus MHz Kaistanleveys 7 MHz Nimi 12 Test C/N 96 Level 99 Signaalilähde on jo DVB-T:ssä johtuen asemien esivalinnasta. 4 5 Sijoita ja suuntaa antenni niin, että saadaan maksimiarvot kohtiin C/N ja Level. Aloita haku painamalla painiketta SININEN. Hae DVB-T asemat yksi toisensa jälkeen ja vertaa C/N ja Level -arvoja. Sijoita/suuntaa antenni sitten heikoimmalle asemalle niin, että saadaan maksimiarvot kohtiin C/N ja Level. Suorita sitten automaattinen haku kaikille DVBT asemille. Kohta Selostus Valitusta kanavasta ja maasta riippuen kaistanleveydeksi säädetään automaattisesti 7 tai 8 MHz. 6 Kaistanleveys 11 Päivittäinen käyttö Virran kytkeminen/katkaisu Virran kytkeminen/katkaiseminen Paina a TV:stä. Virta katkaistaan painamalla a TV:stä. Pidä kuitenkin mielessä, että tällöin EPGtiedot (elektroninen ohjelmaopas) menetetään eikä TV suorita ohjelmoituja ajastinnauhoituksia. Ohjelmalistalla: 1 Paina OK, kun muuta valikkoruutua ei ole käynnistetty. Jos Suosikit-lista näkyy, paina PUNAISTA painiketta. Televisioasemien luettelo EXT3 EXT5 EXT6 Valmiustilamuoto Jos TV-vastaanottimen virta on kytketty, se voidaan katkaista valmiustilaan painamalla B kauko-ohjaimesta. Virran kytkeminen valmiustilasta Paina valmiustilassa painiketta B kauko-ohjaimesta tai paina mitä tahansa numeropainiketta 0-9. Tai kytke virta TV-vastaanottimeen painikkeella OK, jolloin näkyviin tulee asemalista, ja valitse kanava. 2 Valitse painiketta a/b/c/d tai 0-9 painamalla haluttu kanava asemalistalta ja viritä sitten kyseiselle asemalle painamalla OK. Paina PUNAISTA painiketta siirtyäksesi Suosikit-listaan. Lajittele luettelo "aakkosellinen" tai "numeerinen" järjestyksessä painamalla SINISTÄ painiketta. Jos lajitellaan aakkosellisessa järjestyksessä, näppäile alkukirjaimet painikkeilla 0-9 kuten kännykän näppäimillä. Määritettyjen kirjainten ensimmäinen asema merkitään. Virran kytkeminen radioon Paina valmiustilassa painiketta RADIO kauko-ohjaimesta. TV-merkkivalon tila TV:n edessä on kolme merkkivaloa. Katso taulukosta tiedot kunkin LED-merkkivalon tilasta. B merkkivalo Pois päältä Sininen Punainen STATUSmerkkivalo Punainen Vilkkuu punaisena Vihreä Vilkkuu vihreänä Oranssi HDDmerkkivalo Punainen Vihreä Virta katkaistu Virta kytketty Valmiustila Tila Käynnistysajastin on ohjelmoitu Ottaa vastaan kauko-ohjaimen komentoa Kovalevyaseman (HDD) nauhoitusajastin on ohjelmoitu. Ottaa vastaan EPG-tietoja Sekä kovalevyaseman (HDD) nauhoitusajastin että käynnistysajastin on ohjelmoitu. Tila Kovalevyasemalla (HDD) tapahtuva nauhoitus on parhaillaan käynnissä. Arkistotoisto tai aikasiirtymänauhoitus on käynnissä Tila Asemien poisto, palautus, siirto ja uudelleennimeäminen asemalistalta Paina KELTAISTA painiketta (Muuta ohjelmat) asemalistalla oltaessa. E Poista Valitse poistettava asema ja paina sitten PUNAISTA painiketta (Poista). Merkitse tarvittaessa lisää asemia painikkeilla a/b/c/d tai 0-9. Varmista painikkeella OK tai peruuta punaisella painikkeella. E Kanavien palautus Jo poistetut asemat voidaan palauttaa valitsemalla palautettava asema ja painamalla sitten VIHREÄÄ painiketta (Kanavien palautus). Varmista painikkeella OK. Palautettu asema lajitellaan signaalilähteen mukaan vastaavan signaaliryhmän päähän. E Siirrä Valitse siirrettävä asema ja paina sitten KELTAISTA painiketta (Siirrä). Merkitse tarvittaessa lisää asemia painikkeilla a/b/c/d tai 0-9. Lopeta merkintä painamalla OK. Valitse painikkeita a/b/c/d tai 0-9 painamalla asento, johon siirto tapahtuu. Varmista painikkeella OK tai peruuta KELTAISELLA painikkeella. Valitse siirrettäessä oikeat asemat ja siirron päämäärä. HUOMAA Jos tätä TV-vastaanotinta ei aiota käyttää pitkähköön aikaan, irrota verkkojohto pistorasiasta. Laite kuluttaa hieman virtaa vaikka virta on katkaistu painikkeella a. E Muuta nimi Valitse asema, jolle halutaan antaa uusi nimi ja paina sitten SINISTÄ painiketta (Muuta nimi). Valitse merkki painamalla mitä tahansa numeropainikkeista 0-9. Muista painaa numeropainikkeita nopeasti, sillä siirto seuraavalle numerolle tapahtuu verrattain nopeasti. Toista kunnes uusi nimi on kirjoitettu kokonaan. Varmista painikkeella OK tai peruuta SINISELLÄ painikkeella. Nimessä voi olla korkeintaan 9 merkkiä. Käytettävissä vain analogisella TV-muodolla. Kanavien muuttaminen Painikkeilla Pr/Ps: Valitse kanavat painamalla painikkeita Pr/Ps. Aseman näyttö ja ääniformaatti näkyvät hetken. Jos Suosikit on säädetty, vain rekisteröidyt kanavat valitaan painikkeilla Pr/Ps. (Sivu 13) Ääniformaatin symbolit löytyvät sivulta 13. Jos DVB-asemilla on lisäkieliä tai DVB-tekstityksiä, niiden valinnat näkyvät asemanäytön alla. (Sivu 13) Painikkeilla 0-9: Valitse kanavat painamalla painikkeita Päivittäinen käyttö Suosikit-listoilla: Mieliasemat voidaan tallentaa 6 Suosikit-listaan (esim. eri käyttäjille). Kussakin Suosikit-listassa voi olla korkeintaan 99 asemaa. Alustavan asennuksen jälkeen 10 asemaa asemalistasta on jo tallennettu ensimmäiseen listaan. Muuta Suosikit-listaa halutulla tavalla (katso "Suosikkien valinta/muuttaminen" sivulta 37). Tilanäyttö Kun painetaan painiketta END, tilanäyttö tulee näkyviin muutamaksi sekunniksi. 1 Das Erste Toskana Herätys ma-pe Kielen/äänen valinta m DVB-tekstitys 14:31 14:50 Dolby D 1 Paina OK, kun muuta valikkoruutua ei ole käynnistetty. Suosikit -> FavouriteList1 Ylärivillä näkyy aseman numero ja nimi, ohjelman nimi ja ääniformaatti. Aika ja, jos käynnistetty, hälytysaika/ hälytys ja virran katkaisuaika näkyvät. Katso kohdasta "TV-valikko > Asetukset > Muuta > Kuvatekstit" tiedot siitä miten säädetään tilanäytön asetuksia.

6 Ääniformaatti Mono 2-ääni Stereo Dolby D Kuvaus Monofoninen äänilähetys, analoginen Kaksi-äänilähetys (ääni 1/ääni 2), analoginen Stereoäänilähetys, analoginen tai digitaalinen (PCM) Dolby Digital -äänilähetys (DD) MPEG-äänilähetys Nämä symbolit viittaavat äänisignaalien lukumäärään ja kaiuttimien (yläreuna osoittaa eteen) parhaaseen mahdolliseen sijaintiin/lukumäärään. 2 3 Paina PUNAISTA painiketta saadaksesi Suosikit-listan näkyviin. Valitse painiketta 0-9 tai a/b/c/d painamalla haluttu asema ja rekisteröi se sitten suosikiksi painamalla OK. PUNAINEN: Takaisin asemalistaan VIHREÄ: Selaa kaikki asemat (kuten diaesityksellä) parhaillaan valitulta Suosikit-listalta. Lopeta selaus painamalla OK. KELTAINEN: Muuta suosikkilista. (Sivu 37) c/d: Siirry edelliselle/seuraavalle Suosikit-listalle. MPEG,,,,,,,, DVB-lisätoiminnot DVB-tarjoajasta riippuen tilanäyttöön voidaan saada lisää valintamahdollisuuksia tietyille ohjelmille. Paina jotakin värillisistä painikkeista tai m tilanäytön aikana ja vastaava valintavalikko tulee näkyviin. PUNAINEN: Kanavan valinta monikanavatarjoajilla VIHREÄ: Kielen/äänen valinta m: DVB-tekstitys/teksti-TV Valintavalikot ovat käytettävissä vain niin kauan kuin tilanäyttö näkyy. Kohta Kuvaus Tekstityksen valinta tarkoittaa ainoastaan DVB-tekstitystä, joka ei kuulu jokaisen aseman palveluihin. Monet asemat lähettävät tekstityksen vain teksti-tv:llä. Yleisasetukset DVB-tekstitykselle voidaan tehdä kohdassa "TV-valikko> Asetukset > Muu > DVB-tekstitys". Valintarivi näkyy automaattisesti lyhyen aikaa, jos uusi ohjelma alkaa sellaisin vaihtoehdoin, jotka ovat erilaiset kuin edellisellä ohjelmalla tai jos vaihdetaan toiselle asemalle. Ulkoisen videolähteen valinta Kun liitäntä on tehty, paina b saadaksesi näkyviin Ulkoiset lähteet -ruudun ja paina sitten a/b kytkeäksesi halutulle ulkoiselle lähteelle painikkeella OK. Ulkoinen lähde voidaan valita myös asemalistan kautta. Ulkoiset lähteet VIDEO DVD-REC DVD EXT3 EXT4 EXT5 EXT6 EXT7 DVB-tekstitys Käyttö ilman kauko-ohjainta Tämä toiminto on hyödyllinen, kun kaukosäädintä ei ole lähettyvillä. 1 Ota painiketta MENU lyhyesti painamalla näkyviin suora säätönäyttö. Seuraavat kohdat voidaan säätää: "Käyttömuoto", "Ulkoiset lähteet", "Kirkkaus", "Kontrasti", "Laajakuvakoko" ja "Service". "Service" on vain huoltohenkilökunnalle varattu kohta. Uusi ohjelma 2 3 Valitse tämä kohta painamalla P r/s. Valitse tai säädä painamalla i k/l. HUOMAA Suora säätönäyttö katoaa, jos mitään toimenpiteitä ei tehdä muutamaan sekuntiin. 13 Ulkoisten laitteiden liittäminen TV:n sisäinen liitännän apuohjelma auttaa uuden laitteen liittämisessä ja johtojen muutosten tekemisessä. Ennen kuin liität ulkoisen laitteen, suorita liitännän apuohjelma ja rekisteröi liitettävä laite. E Ennen liittämistä... Katso tarkemmat tiedot liitäntätyypistä kunkin ulkoisen laitteen käyttöohjeista. Näin saat parhaan mahdollisen äänen ja kuvan laadun, ja TV-vastaanottimen ja liitetyn laitteen mahdollisuuksia voidaan käyttää hyväksi parhaalla mahdollisella tavalla. Pane liitäntätyyppi muistiin ennen apuohjelman suorittamista. Huomautus paremmasta kuvan ja äänen laadusta Korkeampi laatu saavutetaan suurenevassa järjestyksessä. Katso paras mahdollinen liitäntätapa liitettävän laitteen käyttöohjeista. E Kuvaliittimet Korkeampi laatu 1 HDMI (EXT 5 tai 6) Huomautuksia Kun liitetään HDMI-DVI muuntokaapeli, ääni on syötettävä erikseen. 2 KOMPONENTTI (EXT 3) 3 Euro SCART (EXT 1 tai 2) 4 S-VIDEO (EXT 4) 5 VIDEO (EXT 4) Älä liitä S-VIDEO ja VIDEO-liitintä yhtäaikaa. Standardi laatu E Ääniliitännät Digitaalinen ääniliitäntä Korkeampi laatu 1 DIGITAL AUDIO IN/OUT Huomautuksia Tällä liitännällä on määritettävä liitin, johon ääni syötetään. (Sivu 35) Kun käytetään HDMI-liitäntää (EXT 5 tai 6), HDMI-audiotulolla on etusija. Kun liitetään HDMI-DVI muuntokaapeli, ääni on syötettävä erikseen. DOLBY DIGITAL -signaalit eivät toistu. 2 HDMI (EXT 5 tai 6) Standardi laatu Analoginen ääniliitäntä Korkeampi laatu 1 AUDIO IN (L-R-CENTRE) 2 AUDIO IN (L/R) Standardi laatu 14 Ulkoisten laitteiden liittäminen Liitännän apuohjelma Laitteessa oleva liitännän apuohjelma näyttää mihin liittimeen laite tulee liittää. Liitä laite kaavakuvan mukaisesti ja suorita toimenpiteet ohjeiden mukaisessa järjestyksessä. HUOMAA Uusia laitteita ei tule liittää ennen kuin ne on rekisteröity liitännän apuohjelmaan. 5 AV-laitevalikoimaruutu avautuu. Valitse liitettävä laite painikkeella a/b ja paina sitten KELTAISTA painiketta. Merkityllä laitteella näkyy merkki. Jos esimerkiksi liitetään DVD-nauhuri HDMI-liittimellä TV-vastaanottimeen, valitse "HDMI/DVI" ja rekisteröi sitten painamalla KELTAISTA painiketta. Toisia laitteita voidaan liittää samalla tavalla. AV-asetukset -> AV-laitevalikoima DVD DVD-soitin DVD DVD-nauhuri VCR Videonauhuri SAT Satelliittivastaanotin STB SetTopBox/dBox Decoder Dekooderi Camera CamCorder/Kamera AV Muu laite/muut laitteet EXT1/2/4:een COMP. IN Laite EXT3:iin HDMI/DVI Laite EXT5:iin HDMI/DVI Laite EXT6:iin Paina MENU ja TV-valikkonäyttö tulee näkyviin. Paina c/d valitaksesi asetuksen "Liitännät" ja siirry sitten alas painamalla b. Paina a/b valitaksesi "AV-asetukset" ja paina sitten OK. Liitännän apuohjelman ruutu tulee näkyviin. Paina OK. Ruudussa näkyy oletusruutu, joka saattaa olla erilainen kuin oikea liitäntä. Jatka painamalla OK. Oletusruutu AV-asetukset Liitäntäapuohjelma Ilmoita tässä kaikki uudet liitettävät AV-laitteet tai jo olemassa olevien laitteiden kaikki liitäntämuutokset.

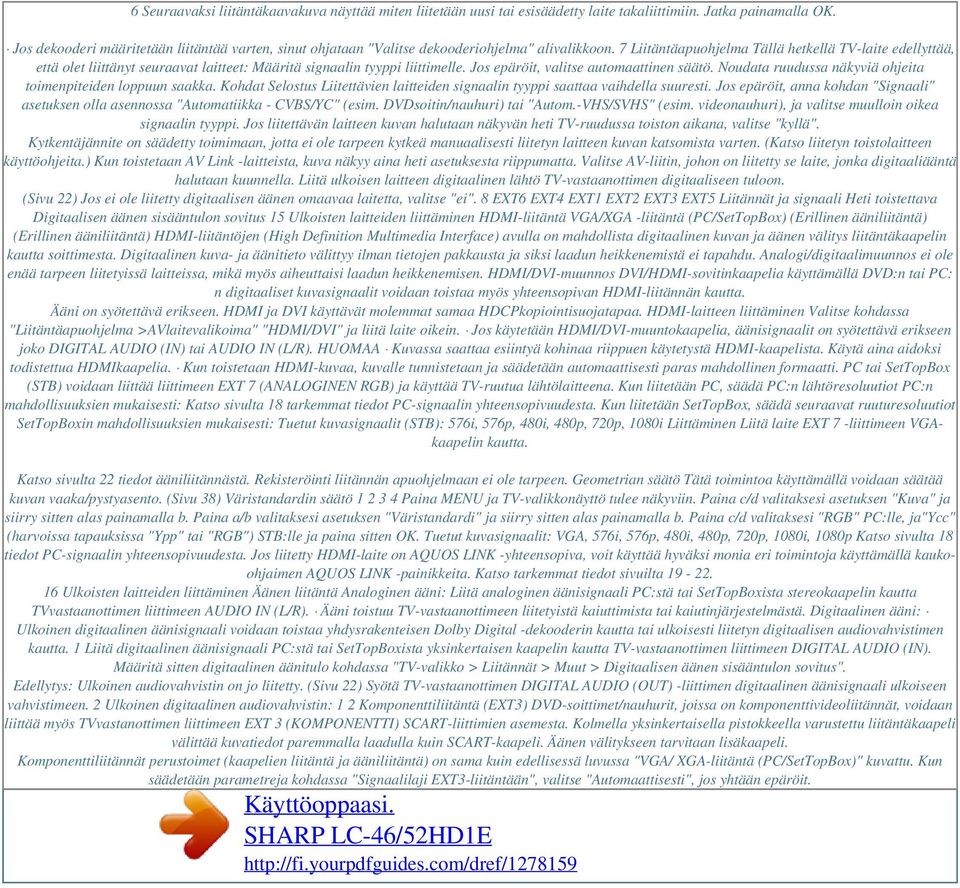

7 6 Seuraavaksi liitäntäkaavakuva näyttää miten liitetään uusi tai esisäädetty laite takaliittimiin. Jatka painamalla OK. Jos dekooderi määritetään liitäntää varten, sinut ohjataan "Valitse dekooderiohjelma" alivalikkoon. 7 Liitäntäapuohjelma Tällä hetkellä TV-laite edellyttää, että olet liittänyt seuraavat laitteet: Määritä signaalin tyyppi liittimelle. Jos epäröit, valitse automaattinen säätö. Noudata ruudussa näkyviä ohjeita toimenpiteiden loppuun saakka. Kohdat Selostus Liitettävien laitteiden signaalin tyyppi saattaa vaihdella suuresti. Jos epäröit, anna kohdan "Signaali" asetuksen olla asennossa "Automatiikka - CVBS/YC" (esim. DVDsoitin/nauhuri) tai "Autom.-VHS/SVHS" (esim. videonauhuri), ja valitse muulloin oikea signaalin tyyppi. Jos liitettävän laitteen kuvan halutaan näkyvän heti TV-ruudussa toiston aikana, valitse "kyllä". Kytkentäjännite on säädetty toimimaan, jotta ei ole tarpeen kytkeä manuaalisesti liitetyn laitteen kuvan katsomista varten. (Katso liitetyn toistolaitteen käyttöohjeita.) Kun toistetaan AV Link -laitteista, kuva näkyy aina heti asetuksesta riippumatta. Valitse AV-liitin, johon on liitetty se laite, jonka digitaaliääntä halutaan kuunnella. Liitä ulkoisen laitteen digitaalinen lähtö TV-vastaanottimen digitaaliseen tuloon. (Sivu 22) Jos ei ole liitetty digitaalisen äänen omaavaa laitetta, valitse "ei". 8 EXT6 EXT4 EXT1 EXT2 EXT3 EXT5 Liitännät ja signaali Heti toistettava Digitaalisen äänen sisääntulon sovitus 15 Ulkoisten laitteiden liittäminen HDMI-liitäntä VGA/XGA -liitäntä (PC/SetTopBox) (Erillinen ääniliitäntä) (Erillinen ääniliitäntä) HDMI-liitäntöjen (High Definition Multimedia Interface) avulla on mahdollista digitaalinen kuvan ja äänen välitys liitäntäkaapelin kautta soittimesta. Digitaalinen kuva- ja äänitieto välittyy ilman tietojen pakkausta ja siksi laadun heikkenemistä ei tapahdu. Analogi/digitaalimuunnos ei ole enää tarpeen liitetyissä laitteissa, mikä myös aiheuttaisi laadun heikkenemisen. HDMI/DVI-muunnos DVI/HDMI-sovitinkaapelia käyttämällä DVD:n tai PC: n digitaaliset kuvasignaalit voidaan toistaa myös yhteensopivan HDMI-liitännän kautta. Ääni on syötettävä erikseen. HDMI ja DVI käyttävät molemmat samaa HDCPkopiointisuojatapaa. HDMI-laitteen liittäminen Valitse kohdassa "Liitäntäapuohjelma >AVlaitevalikoima" "HDMI/DVI" ja liitä laite oikein. Jos käytetään HDMI/DVI-muuntokaapelia, äänisignaalit on syötettävä erikseen joko DIGITAL AUDIO (IN) tai AUDIO IN (L/R). HUOMAA Kuvassa saattaa esiintyä kohinaa riippuen käytetystä HDMI-kaapelista. Käytä aina aidoksi todistettua HDMIkaapelia. Kun toistetaan HDMI-kuvaa, kuvalle tunnistetaan ja säädetään automaattisesti paras mahdollinen formaatti. PC tai SetTopBox (STB) voidaan liittää liittimeen EXT 7 (ANALOGINEN RGB) ja käyttää TV-ruutua lähtölaitteena. Kun liitetään PC, säädä PC:n lähtöresoluutiot PC:n mahdollisuuksien mukaisesti: Katso sivulta 18 tarkemmat tiedot PC-signaalin yhteensopivuudesta. Kun liitetään SetTopBox, säädä seuraavat ruuturesoluutiot SetTopBoxin mahdollisuuksien mukaisesti: Tuetut kuvasignaalit (STB): 576i, 576p, 480i, 480p, 720p, 1080i Liittäminen Liitä laite EXT 7 -liittimeen VGAkaapelin kautta. Katso sivulta 22 tiedot ääniliitännästä. Rekisteröinti liitännän apuohjelmaan ei ole tarpeen. Geometrian säätö Tätä toimintoa käyttämällä voidaan säätää kuvan vaaka/pystyasento. (Sivu 38) Väristandardin säätö Paina MENU ja TV-valikkonäyttö tulee näkyviin. Paina c/d valitaksesi asetuksen "Kuva" ja siirry sitten alas painamalla b. Paina a/b valitaksesi asetuksen "Väristandardi" ja siirry sitten alas painamalla b. Paina c/d valitaksesi "RGB" PC:lle, ja"ycc" (harvoissa tapauksissa "Ypp" tai "RGB") STB:lle ja paina sitten OK. Tuetut kuvasignaalit: VGA, 576i, 576p, 480i, 480p, 720p, 1080i, 1080p Katso sivulta 18 tiedot PC-signaalin yhteensopivuudesta. Jos liitetty HDMI-laite on AQUOS LINK -yhteensopiva, voit käyttää hyväksi monia eri toimintoja käyttämällä kaukoohjaimen AQUOS LINK -painikkeita. Katso tarkemmat tiedot sivuilta Ulkoisten laitteiden liittäminen Äänen liitäntä Analoginen ääni: Liitä analoginen äänisignaali PC:stä tai SetTopBoxista stereokaapelin kautta TVvastaanottimen liittimeen AUDIO IN (L/R). Ääni toistuu TV-vastaanottimeen liitetyistä kaiuttimista tai kaiutinjärjestelmästä. Digitaalinen ääni: Ulkoinen digitaalinen äänisignaali voidaan toistaa yhdysrakenteisen Dolby Digital -dekooderin kautta tai ulkoisesti liitetyn digitaalisen audiovahvistimen kautta. 1 Liitä digitaalinen äänisignaali PC:stä tai SetTopBoxista yksinkertaisen kaapelin kautta TV-vastaanottimen liittimeen DIGITAL AUDIO (IN). Määritä sitten digitaalinen äänitulo kohdassa "TV-valikko > Liitännät > Muut > Digitaalisen äänen sisääntulon sovitus". Edellytys: Ulkoinen audiovahvistin on jo liitetty. (Sivu 22) Syötä TV-vastaanottimen DIGITAL AUDIO (OUT) -liittimen digitaalinen äänisignaali ulkoiseen vahvistimeen. 2 Ulkoinen digitaalinen audiovahvistin: 1 2 Komponenttiliitäntä (EXT3) DVD-soittimet/nauhurit, joissa on komponenttivideoliitännät, voidaan liittää myös TVvastanottimen liittimeen EXT 3 (KOMPONENTTI) SCART-liittimien asemesta. Kolmella yksinkertaisella pistokkeella varustettu liitäntäkaapeli välittää kuvatiedot paremmalla laadulla kuin SCART-kaapeli. Äänen välitykseen tarvitaan lisäkaapeli. Komponenttiliitännät perustoimet (kaapelien liitäntä ja ääniliitäntä) on sama kuin edellisessä luvussa "VGA/ XGA-liitäntä (PC/SetTopBox)" kuvattu. Kun säädetään parametreja kohdassa "Signaalilaji EXT3-liitäntään", valitse "Automaattisesti", jos yhtään epäröit.

8 Lue tarkemmat tiedot muista vaihtoehdoista ulkoisen laitteen käyttöohjeista. 17 Ulkoisten laitteiden liittäminen Taulukko PC-yhteensopivuudesta Resoluutio VGA SVGA XGA SXGA FULL HD 640 g g g g g 1080 Vaakataajuus 31,5 khz 37,9 khz 48,4 khz 64,0 khz 67,5 khz Pystytaajuus 60 Hz 60 Hz 60 Hz 60 Hz 60 Hz Analoginen (D-Sub) Digitaalinen (HDMI) VESAStandardi g g g g VGA, SVGA, XGA ja SXGA ovat International Business Machines Corporation'n rekisteröityjä tavaramerkkejä. HUOMAA Tässä TV-vastaanottimessa on vain rajoitettu PCyhteensopivuus ja oikea toiminta voidaan taata vain, jos videokortti vastaa tarkasti standardia VESA 60Hz. Poikkeaminen tästä standardista aiheuttaa häiriöitä kuvaan. 18 Ulkoisten laitteiden liittäminen HDMI-laitteiden säätö AQUOS LINK -toimintoa käyttämällä Mikä on AQUOS LINK? HDMI CEC (Consumer Electronics Control) -protokollaa käyttämällä AQUOS LINK toiminnon kanssa voidaan interaktiivisesti käyttää yhteensopivaa järjestelmälaitetta (AVvahvistin, DVD, Bluray Disc -laite) yhdellä kaukosäätimellä. HUOMAA AQUOS LINK -yhteensopiva AQUOS BD -soitin, AQUOS-audiokaiutinjärjestelmä ja AQUOSnauhuri tulevat myyntiin tämän TV-vastaanottimen markkinoille tulon jälkeen. (Heinäkuussa 2007) Mitä AQUOS LINK -toiminnolla voidaan tehdä Nauhoitus yhden näppäimen painalluksella Ei ole tarpeen etsiä nauhoituslaiteen kauko-ohjainta. Paina taitettavan kannen alla sijaitsevaa REC E tai REC STOP H -painiketta aloittaaksesi/lopettaaksesi TV-ruudussa näkyvän kuvan nauhoituksen. Toisto yhden näppäimen painalluksella Kun TV on valmiustilassa, se kytkeytyy automaattisesti ja toistaa kuvaa HDMI-laitteesta. Käyttö yhdellä kaukoohjaimella AQUOS LINK automaattisesti tunnistaa liitetyn HDMI-laitteen ja TV-vastaanotinta ja laitteita voidaan käyttää samoin kuin yleistä kauko-ohjainta käytettäessä. Ulkoisen laitteen otsikkolistan käyttö TV-vastaanottimen oman Timer list -listan (sivu 34) näyttämisen lisäksi on mahdollista ottaa näkyviin ulkoisen soittimen ylävalikko tai AQUOS BD -soittimen/aquos-nauhurin otsikkolista edellyttäen, että laitteet tukevat AQUOS LINK -toimintoa. HDMIlaitteiden monisäätö OPTION-painikkeella voidaan valita mitä HDMI-laitetta käytetään. HUOMAA Osoita kauko-ohjain TV-vastaanottimeen, ei liitettyyn HDMI-laitteeseen. Kuvassa saattaa esiintyä kohinaa riippuen käytetystä HDMI-kaapelista. Käytä aina aidoksi todistettua HDMI-kaapelia. Tätä järjestelmää käyttäen voidaan liittää 3 HDMI-nauhoituslaitetta, yksi AV-vahvistin ja kaksi soitinta. Nämä toiminnot vaikuttavat HDMI-laitteeseen, joka on valittu senhetkiseksi ulkoiseksi lähteeksi. Jos laite ei toimi, kytke laitteeseen virta ja valitse sopiva ulkoinen lähde painikkeella b. HDMI-laitteen liittäminen TV-vastaanottimeen Liitä ensin AQUOS -audiokaiutinjärjestelmä tai AQUOS BD -soitin/aquos-nauhuri, joka tukee HDMI CEC -protokollaa. HUOMAA Katso tarkemmat tiedot liitettävän laitteen käyttöohjeista. Jos liitäntäkaapelit irrotetaan tai liitäntätapa muutetaan, kytke TV:n virta, kun kaikkien liittyvien laitteiden virta on kytketty. Muuta ulkoinen tulolähde painamalla b, valitse sopiva ulkoinen lähde ja varmista audiovisuaalinen lähtö. TV AQUOS BD -soittimen/aquos-nauhurin liittäminen AQUOSaudiokaiutinjärjestelmän kautta AQUOS-audiokaiutinjärjestelmä AQUOS BD-soitin/ AQUOS-nauhuri LÄHTÖÖN Koaksiaalinen äänikaapeli (myytävänä alan liikkeissä) Oikeaksi todistettu HDMI-kaapeli (myytävänä alan liikkeissä) Oikeaksi todistettu HDMI-kaapeli (myytävänä alan liikkeissä) 19 Ulkoisten laitteiden liittäminen Vain AQUOS BD-soittimen/AQUOSnauhurin liittäminen E Tallentimen valinta Voit tässä valita tallennuksessa käytettävän laitteen useista liitetyistä tallentimista Toista edellä olevat vaiheet 1-3. Paina a/b valitaksesi "Tallentimen valinta" ja paina sitten OK. Valitse tallennin ja paina sitten OK. TV HUOMAA Jos on liitetty AQUOS-audiokaiutinjärjestelmä TVvastaanottimen ja AQUOS-nauhurin välille, ulkoisen lähteen merkintä muuttuu esimerkiksi merkinnältä "EXT5" merkinnälle "EXT5 (apu)". AQUOS LINK -nauhoitus yhden näppäimen painalluksella AQUOS BD-soitin/ AQUOS-nauhuri Valmistelutoimet Varmista, että CEC-yhteensopiva nauhuri on valmis nauhoitukseen. Tarkista antennin ja kaapelin liitännät ja kovalevyasemalla tai DVD-levyllä jäljellä oleva tila Oikeaksi todistettu HDMI-kaapeli (myytävänä alan liikkeissä) Avaa kauko-ohjaimen taitettava kansi. Paina REC E. CEC-yhteensopivan nauhurin kanava muuttuu nyt TV: n kanavalle ja nauhoitus alkaa automaattisesti. Lopeta nauhoitus painamalla REC STOP H. AQUOS LINK-asetukset E AQUOS LINK -automaattinen virran kytkentä päälle Jos tämä käynnistetään, toisto yhdellä näppäimellä säätyy toimimaan. Kun TV on valmiustilassa, se kytkeytyy automaattisesti ja toistaa kuvaa HDMI-laitteesta. 1 2 Paina MENU ja TV-valikkonäyttö tulee näkyviin. Paina c/d valitaksesi "Asetukset" ja paina sitten OK. TV valikko Asetukset Laajennetut toiminnot Kuva Ään AQUOS LINK -asetukset Asemat Lapsilukko Ajastustoiminnot Kieli Muut Paina a/b ja valitse "AQUOS LINK -asetukset" ja paina sitten OK. Paina a/b valitaksesi "Automaattinen päällekytkentä". Paina c/d valitaksesi "päälle". HUOMAA Tämän kohdan tehtaalla tehty oletusasetus on "pois". 20 Ulkoisten laitteiden liittäminen AQUOS LINK -laitteen käyttö AQUOS LINK mahdollistaa HDMI-liitetyn laitteen käytön yhdellä kauko-ohjaimella. HUOMAA Taitettavan kannen alla olevia AQUOS LINK -painikkeita kuten B, REV G, PLAY I, FWD J, STOP H ei tule sekoittaa kovalevyaseman käyttöön käytettävien painikkeiden kanssa. Katso s. 45. AQUOS-audiokaiutinjärjestelmän äänijärjestelmän muuttaminen manuaalisesti Avaa kauko-ohjaimen taitettava kansi.

9 Paina OPTION. AQUOS LINK -valikko tulee näkyviin. Paina a/b valitaksesi "Äänitilan muuttaminen". Äänimuoto muuttuu joka kerta, kun painat painiketta OK. Katso tarkemmat tiedot AQUOSaudiokaiutinjärjestelmän käyttöohjeista. 1 2 Avaa kauko-ohjaimen taitettava kansi. Aloita otsikon toisto painamalla PLAY I. Tämä ei aloita DR-arkistoon tallennettujen ohjelmien toistoa. Katso oikeasta sarakkeesta kohdasta "Otsikoiden toisto AQUOS LINK -toimintoa käyttämällä" tietoja, jos haluat aloittaa toiston käyttämällä AQUOS BD -soittimen/aquos-nauhurin otsikkolistaa. Otsikoiden toisto AQUOS LINK -toimintoa käyttämällä Tässä luvussa kuvataan otsikon toistaminen AQUOS BD -soittimella/aquos-nauhurilla. 3 Paina FWD J nopeaa eteensiirtoa varten. Paina REV G takaisinsiirtoa varten. Lopeta painamalla STOP H. Paina B HDMI-liitetyn laitteen virran kytkemiseksi päälle/pois Avaa kauko-ohjaimen taitettava kansi. Paina OPTION. AQUOS LINK -valikko tulee näkyviin. Paina a/b valitaksesi "Päävalikko/ otsikonvalinta" ja paina sitten OK. Liitetyn nauhurin virta kytkeytyy ja TV valitsee automaattisesti sopivan ulkoisen tulolähteen. Liitetyn AQUOS BD -soittimen/aquos-nauhurin otsikkolistatiedot näkyvät. Kuunteleminen AQUOSaudiokaiutinjärjestelmällä On mahdollista valita TV-äänen kuunteleminen vain AQUOS-audiokaiutinjärjestelmästä ja muuttaa sen äänimuoto manuaalisesti. HUOMAA Taitettavan kannen alla olevia AQUOS LINK -painikkeita kuten B, REV G, PLAY I, FWD J, STOP H ei tule sekoittaa kovalevyaseman käyttöön käytettävien painikkeiden kanssa. Katso s Vallitse otsikko painikkeilla a/b/c/d ja paina sitten PLAY I. Mediatyypin valinta CEC-yhteensopivalle nauhurille Jos nauhurissa on useampi tallennusmedia, valitse tässä mediatyyppi Avaa kauko-ohjaimen taitettava kansi. Paina OPTION. Paina a/b valitaksesi "Ääni AQUOSäänijärjestelmän kautta". Paina c/d ja valitse "kyllä". Valitse "ei", kun haluat kuunnella TV-äänen. TV-kaiuttimen ja kuulokeliittimen ääni vaimentuu ja ääni kuuluu vain AQUOS-audiokaiutinjärjestelmästä Avaa kauko-ohjaimen taitettava kansi. Paina OPTION. AQUOS LINK -valikko tulee näkyviin. Paina a/b valitaksesi "Tallennus-/ toistovälineen" valinta. Valitse haluttu media kuten DVD tai HDD. Mediatyyppi muuttuu joka kerta, kun painat painiketta OK. HDMI-laitteen valinta Jos on liitetty monta HDMI-laitetta ketjussa, voit määrittää tässä mitä niistä säädetään Avaa kauko-ohjaimen taitettava kansi. Paina OPTION. AQUOS LINK -valikko tulee näkyviin. Paina a/b valitaksesi "Laitteen valinta" ja paina sitten OK. HDMI-laite muuttuu, kun painat painiketta OK, ja valikkoruutu sammuu. 21 Ulkoisten laitteiden liittäminen Nauhoitus AQUOS-nauhurin EPG:n kautta (vain nauhurille) On mahdollista hakea CEC-yhteensopivan nauhurin EPG ja esivirittää ajastinnauhoitukset TV:n kaukoohjaimella. Kaiuttimen/vahvistimen liitäntä Liitä vahvistin ulkoisiin kaiuttimiin alla kuvatulla tavalla. E Digitaalisen vahvistimen liittäminen TV Avaa kauko-ohjaimen taitettava kansi. Paina OPTION. AQUOS LINK -valikko tulee näkyviin. Paina a/b valitaksesi "AQUOS tallennin EPG" ja paina sitten OK. Ulkoisen tulolähteen kytkimet ja nauhurin EPG tulevat näkyviin. DIGITAL AUDIO (OUT) Valitse nauhoitettava ohjelma. Katso tarkemmat tiedot nauhurin käyttöohjeista. Digitaalinen vahvistin HUOMAA HDMI-audiosignaalit eivät lähde DIGITAL AUDIO (OUT) -liittimistä. AV-linkkitoiminnon käyttö Tässä TV-vastaanottimessa on neljä tyypillistä AVlinkkitoimintoa, jotta liitäntä TV-vastaanottimen ja muiden audiovisuaalisten laitteiden välillä olisi ongelmatonta. Toisto yhden näppäimen painalluksella Kun TV on valmiustilassa, se kytkeytyy automaattisesti ja toistaa kuvaa audiovisuaalisesta laitteesta (esim. videonauhuri, DVD-soitin). TV:n valmiustila Kun TV siirtyy valmiustilaan, myös siihen kytketyt audiovisuaaliset laitteet (esim. VCR, DVD) siirtyvät valmiustilaan. WYSIWYR (Nauhoitat sitä mitä näet) Jos liitetyn videonauhurin kauko-ohjaimessa on painike WYSIWYR, voit aloittaa nauhoittamisen automaattisesti painamalla painiketta WYSIWYR. Esiviritysten lataus Siirtää automaattisesti kanavien esiviritystiedot TVvastaanottimen virittimestä johonkin liitetyistä audiovisuaalisista laitteista (esim. videonauhuri) EXT 2 -liitännän kautta. HUOMAA Katso tarkemmat tiedot kunkin ulkoisen laitteen käyttöohjeista. AV-Link -toiminnon käyttö on mahdollista vain jos TV-vastaanotin on suorittanut täydellisen automaattiasennuksen liitetyn audiovisuaalisen laitteen kanssa (sivu 10, Alustavan asennuksen apuohjelma). AV-Link -toiminnon toimivuus riippuu käytössä olevasta audiovisuaalisesta laitteesta. Käytössä olevan laitteen valmistajasta ja tyypistä riippuen on mahdollista, että kuvatut toiminnot eivät toimi tai toimivat vain osittain. E Analogisen vahvistimen liittäminen TV DIGITAL AUDIO L-R Analoginen vahvistin HUOMAA HDMI-audiosignaalit eivät kenties lähde AUDIO OUT L-R -liittimistä. E Käytä TV-kaiuttimia keskikaiuttimina Liitä näytetyllä tavalla, jos TV-kaiuttimia käytetään keskikaiuttimena. Tee tässä tapauksessa liitäntä vahvistimen keskilähdön ja TV-vastaanottimen keskitulon (AUDIO IN CENTRE) välillä yksinkertaisella johdolla. TV AUDIO IN (CENTRE) DIGITAL AUDIO (OUT) PREOUT (C) Digitaalinen vahvistin 1 2 Siirry liitännän jälkeen kohtaan "TV-valikko > Liitännät > Äänikomponentit > HiFi/AVvahvistin". Kun valitaan "Surround-vahvistin" kohtaan "Vahvistintyyppi", valitse "kyllä" kohtaan "TVkaiutin keskikaiuttimena". HUOMIO Älä käytä vahvistimen keskikaiutinliitäntää, käytä sen asemesta esivahvistimen keskilähtöä! 22 Muita toimintoja Kuva kuvassa (PIP) PIP-valikon käyttö Tässä voidaan säätää PIP-tyyppi (jaettu näyttö tai pikku kuva) ja pikku kuvan paikka.

10 Powered by TCPDF ( Paina PIP käynnistääksesi PIP-ruudun. Varmista, että kuva, jota halutaan käyttää, on vihreän kehyksen sisällä. Paina MENU, jotta saadaan näkyvin PIPvalikko. Tässä voidaan muuttaa PIP-tyyppi ("Pienkuva" tai "Split Screen" kohdassa "Tyyppi" ) tai pikku kuvan paikka (kohdassa "Sijainti"). Pikku kuva voidaan myös siirtää toiseen paikkaan näytöllä painikkeilla a/b/c/d. TV valikko -> Asetukset PIP-valikko Lapsilukko Ajastustoiminnot Kieli Tyyppi Pienkuva Split Screen Sijainti oik. ylhäällä Tämä TV pystyy näyttämään kaksi eri kuvaa PIPtoimintoa käytettäessä. Paina PIP käynnistääksesi PIP-ruudun. 105 BBC TWO 11:50-12:10 Schools: Look And Read 12 E28 11:50 Kielen/äänen valinta m DVB-tekstitys Stereo Muut Ase PIP-muodon rajoitukset Riippuen HDTVsignaalien yhdistelmästä, PIPmuoto ei kenties näy. Ei ole mahdollista näyttää kahta koodattua asemaa yhtäaikaa. Nauhoituksen aikana kuvan muuttaminen ja aseman valinta on rajoitettu. VIHREÄ kehys: Tämä osoittaa, että toimenpide vaikuttaa vihreän kehyksen sisällä olevaan kuvaan. Esimerkiksi painikkeen Pr/s painaminen muuttaa vihreän kehyksen sisällä olevan ruudun kanavaa. Jos vihreää kehystä ei näy, paina VIHREÄÄ painiketta. Tämä osoittaa, että toimenpide ei vaikuta valkoisen kehyksen sisällä olevaan kuvaan. Esimerkiksi painikkeen Pr/s painaminen muuttaa ilman valkoista kehystä olevan ruudun kanavaa. VALKOINEN kehys: Apukuvan pysäyttäminen Pysäytä/vapauta apukuva painamalla PUNAISTA painiketta. Kahden kuvan vaihtaminen Vaihda sisältöä painamalla KELTAISTA painiketta. Aseman valinta Varmista, että kuva, jota halutaan käyttää, on vihreän kehyksen sisällä. Valitse asemat tavalliseen tapaan. Varmista, että kuva, jota halutaan käyttää, on vihreän kehyksen sisällä. Aloita "Toista ohjelma" painamalla SINISTÄ painiketta. Kehys muuttuu siniseksi ja asemat muuttuvat automaattisesti. Valinta selaamalla Lopeta selaus painamalla SINISTÄ painiketta uudelleen. Kehys muuttuu vihreäksi. 23 Muita toimintoja PhotoViewer-toiminnon käyttö Tässä TV-vastaanottimessa on PhotoViewer, jonka avulla on mahdollista katsoa standardin JPEGformaatin omaavia kuvia USB-tikun tai kortinlukijassa olevan muistikortin kautta. Kuvat voidaan lisäksi järjestää diaesitykseksi. Valokuvien katsominen ESIMERKKI E Liittäminen Aseta kortinlukija (USB-kaapelilla) tai USB-tikku TVvastaanottimen USB-liittimeen (katso s. 6). Jos USBkaapelin liittäminen on vaikeaa TV:n asennuksesta johtuen (esim. jos se on asennettu seinälle), käytä USBjatkojohtoa (saatavana alan liikkeistä). HUOMAA Korttilukijan tai USB-tikun mallista riippuen TV ei kenties voi tunnistaa siihen sisältyviä tietoja. Käytä vain alfanumeerisia merkkejä Photo Viewer tiedoston nimeämiseen. Älä irrota USB-tikkua TV-vastaanottimesta kuvien siirron aikana, käytettäessä diaesitystä tai kun valikkonäyttö muuttuu toiselle. Älä liitä USB-tikkua TV-vastaanottimeen ja irrota sitä siitä toistuvasti. USB 1:\picture_024.jpg\ Katso kuva Merkitse kuva Diaesitys Selaa (1/3) 38 kuvat 1 2 Paina a/b/c/d valitaksesi kuvan, paina Pr/s jos sivuja on useampia. Paina OK, jotta kuva näkyy koko kehyksessä. PhotoViewer-toiminnon käynnistäminen Photo Viewer käynnistyy automaattisesti, kun sopivat tiedot omaava muistikortti tai USB-laite liitetään. Valokuvien yleiskuvan ensimmäinen sivu tulee näkyviin. HUOMAA Progressiivisen JPEG-formaatin omaavia kuvia ei voi näyttää. Muistikortin tai USB-laitteen tietojen on oltava standardin JPEG-formaatin mukaisia. Jos muistilaite on jo asetettu ja jos sitä ei havaita automaattisesti, käynnistä PhotoViewer seuraavalla tavalla: Paina MENU ja TVvalikkonäyttö tulee näkyviin. Paina c/d valitaksesi asetuksen "Laajennetut toiminnot" ja siirry sitten alas painamalla b. Paina a/b valitaksesi "PhotoViewer" ja paina sitten OK. Jos kortinlukijassa on useampi muistikortti, valintavalikko tulee näkyviin. Valitse haluttu muistikortti painamalla painiketta c/d ja varmista sitten painikkeella OK. Kun muistilaite asetetaan, PhotoViewer ei kenties käynnisty automaattisesti. Käynnistä PhotoViewer yllä kuvattujen vaiheiden 1-3 avulla. Painaa J tai Pr seuraavalle kuvalle siirtymistä varten. Painaa G tai Ps edelliselle kuvalle siirtymistä varten. Paina END kytkeäksesi valokuvatiedot päälle/pois päältä. Jos "Kuvatieto" on asetettu asentoon "Päälle", laajennettu tietonäyttö tulee näkyviin. (Sivu 25) Zoomaa kuva lähelle painamalla KELTAISTA painiketta. 2-kertainen, 4-kertainen, 8-kertainen zoomaus ja alkuperäinen koko ovat mahdollisia. Zoomausmuodolla kuvaa voidaan siirtää painikkeilla a/b/c/d. Zoomausmuoto lopetetaan painamalla OK tai H. Paina c/d, jos haluat kääntää kuvaa 90 astetta oikealle/vasemmalle. (Diaesitys on kytkettävä tauolle kuvien kääntämistä varten.) Paina OK tai H palataksesi Valokuvien yleiskuva -näyttöön. PhotoViewer-toiminnon lopettaminen Poistu PhotoViewer-näytöstä painamalla painiketta END kauko-ohjaimesta tai ottamalla muistikortti tai USB-laite pois. Kuvakansion avaaminen Jos muistilaitteessa on kuvakansio, paina a/b/ c/d valitaksesi kansion valokuvien yleiskuva -näyttöön ja avaa kansio sitten painamalla OK. USB 1:\HD1PhotoViewer\ Avaa hakemisto Diaesitys Selaa (1/3) 38 kuvat Kansiossa olevat kuvan näkyvät. 24 Muita toimintoja Diaesitys katsominen Diaesityksen aloittaminen Paina I diaesityksen aloittamiseksi/ jatkamiseksi. HUOMAA Jos diaesitykselle ei ole valittu yhtään kuvaa, diaesitys toistaa kaikki muistilaitteessa olevat kuvat. PhotoViewer-valikon käyttö PhotoViewer-valikon avulla on mahdollista säätää kuvan asetuksia ja valita muistilaite. Paina PhotoViewer-näytössä painiketta MENU, jotta saat näkyviin PhotoViewer-valikkonäytön. PhotoViewer-valikko Siirry kohteeseen... Kuvaesitys Kuvan vaihto Kuvasiirtymät Kuvatieto Kuva-asetukset Kuva 001 Kansion alku Ihanteellinen koko kaikki vuorotellen päälle Kansion lop Painaa OK valokuvien yleiskuvan näyttöä varten.
