1 ASENNUS- JA KÄYTTÖOHJE Solarmax 1

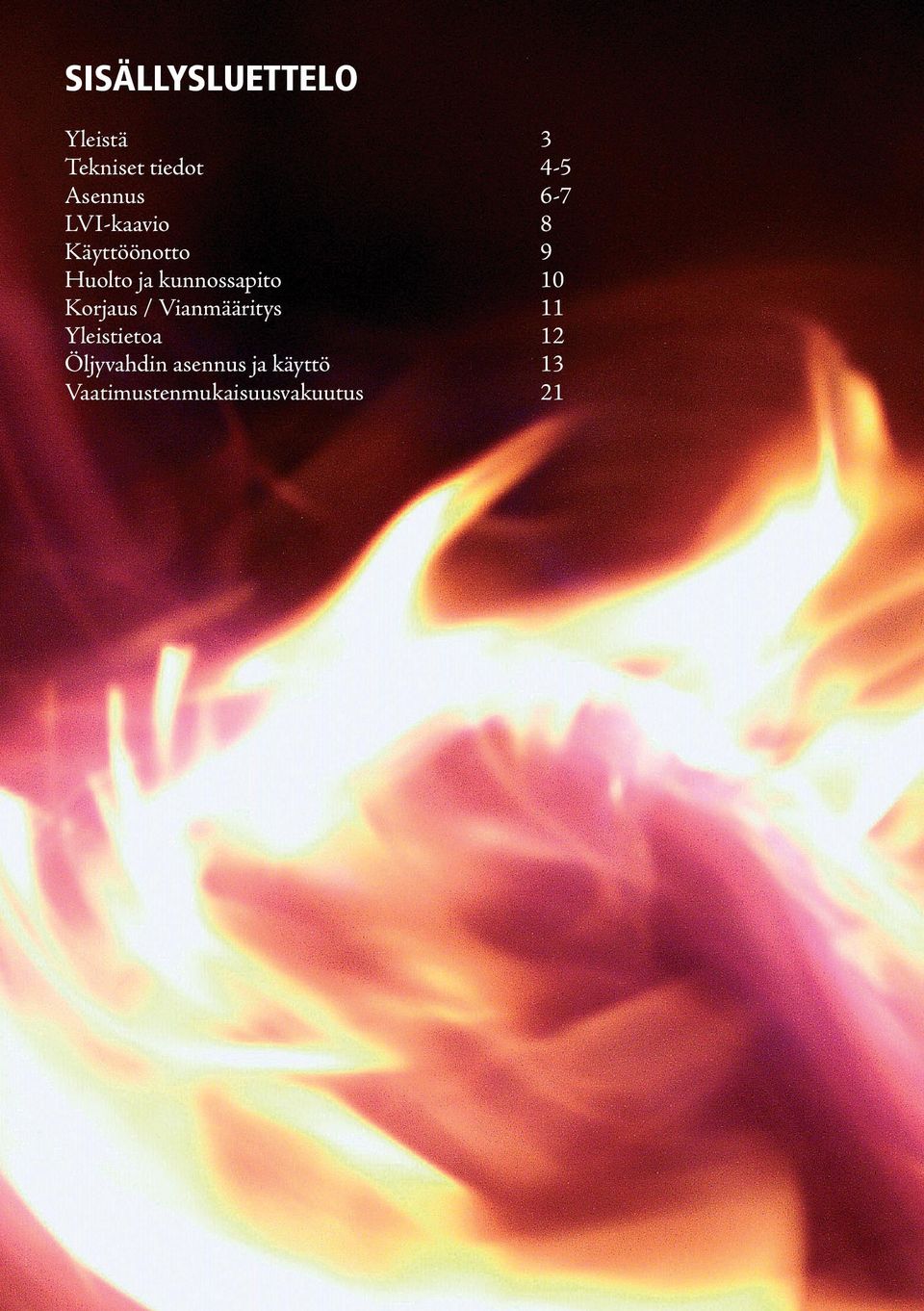

2 SISÄLLYSLUETTELO Yleistä Tekniset tiedot Asennus LVI-kaavio Käyttöönotto Huolto ja kunnossapito Korjaus / Vianmääritys Yleistietoa Öljyvahdin asennus ja käyttö Vaatimustenmukaisuusvakuutus

3 YLEISTÄ SolarMax on taloudellinen, kestävä ja ympäristöystävällinen keskuslämmityskattila joka on tarkoitettu omakotitalojen lämmitykseen ja lämpimän käyttöveden tuottoon kevytöljyllä tai maakaasulla. SolarMax on samalla aurinkolämmön tarvitsema energiavaraaja. Lisä-/varalämmön lähteenä on sisään asennettu sähkövastus. Tarkemmat tekniset tiedot on annettu sivulla 6. Kattilan kaikkien ominaisuuksien hyödyntämiseksi on tärkeää noudattaa tässä ohjeessa annettuja ohjeita. VASTAANOTTO, VARASTOINTI JA PAKKAUKSEN AVAAMINEN Vastaanotto Kattila toimitetaan lautakehikossa. Alustana on lava josta kattilaa voidaan nostaa turvallisesti. Pakkaus on syytä purkaa vasta mahdollisimman lähellä asennuspaikkaa. Tehdas on vakuuttanut kattilan kuljetusvaurioiden varalta, koskien kuljetusta tehtaalta ensimmäiseen välivarastointipaikkaan. Kattilan vastaanottajan on tärkeä todeta kattilan kunto ennen vastaanottamista. Vauriotapauksissa on otettava viipymättä yhteys myyjään. Varastointi Kattila voidaan varastoida ulos sateelta suojattuna, suositeltavinta on säilytys sisätiloissa. Pakkauksen avaaminen Pakkauksen purkamisen jälkeen avataan luukku ja tarkastetaan lopputarkastusraportista, että kaikki irrallaan toimitettavat varusteet ovat mukana. Pakkauksen hävittäminen: muovihuppu on kaatopaikkajätettä, laudat voidaan polttaa. 3

4 TEKNISET TIEDOT Suoritusarvot TEKNISET TIEDOT Teho öljyllä ja maakaasulla Teho sähköllä Käyttövesituotto Hyötysuhde öljyllä Hyötysuhde maakaasulla 17 kw 6 kw 250 l +45 C/20 min 94 % 94 % Mittatiedot Suunnittelu- ja säätöarvot Mitat (leveys x syvyys x korkeus) Paino tyhjänä Vesitilavuus Hormiliitäntä Kattilan käyttöpaine Sallittu kattilan lämpötila Käyttöveden paine Tulipesän ylipaine (P=17kW) Suositeltava savukaasun lämpötila Nokikuva CO 2 -pitoisuus 606 x 648 x 1860 mm 240 kg 305 l Kattilan takana 0,5-1,5 bar C max 10 bar n. 20 Pa C 0-1 n. 12 % Liitännät Lämmitysverkosto Käyttövesi Paisunta Tyhjennys Hormiliitäntä Lisävastusyhde DN 25 / DN 20, Cu 22 Cu Ø 22 mm DN 25 ulkokierre DN 15 Ø 102 mm DN 50 Sähköarvot poltinpuoli Sähköarvot vastuspuoli Sähkösyöttö Syöttökaapeli Sulakekoko Liitäntäteho Sähkösyöttö Syöttökaapeli Sulakekoko Liitäntäteho 240 V 50 Hz MMJ 3x1,5s 1x10 A 300 W 400 V 50 Hz MMJ 5x1,5s 3x10 A 6000 W 4

5 TEKNISET TIEDOT Ø 5

6 ASENNUS Kattilan asennus voidaan teettää vain ammattipätevyyden omaavalla liikkeellä. Asennus tulee suorittaa siten, että se täyttää vähintään standardin SFS 3332 vaatimukset. Kattilaan liittyvät sähkö- ja poltinasennukset voi suorittaa vain kyseiset pätevyydet omaava asennusliike. TILAVAATIMUS Kattilahuoneen tulee täyttää Suomen rakentamismääräyskokoelman E9:n mukaisen EI 30 paloluokituksen. Kattilan korkein pintalämpötila eristeiden päällä on n. 28 C. Öljysäiliö voidaan asentaa kattilan kansa samaan tilaan E9:n asettamissa rajoissa. Kattilan eteen on varattava tilaa n. 1 metri puhdistus- ja huoltotoimenpiteitä varten sekä taakse siten, että savukaasuanalyysi voidaan ottaa savusolassa olevasta reiästä. Korkeussuunnassa varataan putkiliitäntöjen vaatima tila. Kattila säädetään suoraan jalkoihin kiinnitettävien säätöruuvien avulla. HORMILIITÄNTÄ JA PALAMISILMA-AUKKO Kattila voidaan liittää hormiin suoraan takana sijaitsevan Ø 102 mm hormiliitäntään tai lisävarusteena saatavan teleskooppisavusolan avulla. Liitosten tiivistysaineena voidaan käyttää 350 C:n silikonimassaa. Savuhormivaatimus: noin Ø 100 mm:n haponkestävällä ohutseinäisellä putkella vuorattu tiilihormi tai Ø 100 mm haponkestävä elementtipiippu. Hormin korkeus mitoitetaan rakennuksen vaatimuksen mukaisesti. Mikäli hormista valuu kondenssivettä, on piipun alapäähän tiivistymisveden juoksutukseen asennettava kondenssivesiastia. Palamisilma-aukon vapaa pinta-ala tulee olla väh. 100 cm². Ilma johdetaan suoraan ulkoa siten, että se lämpenee ennen polttimeen menemistä. Palamisilma-aukkoa ei saa peittää. 6

7 ASENNUS SÄHKÖASENNUKSET Kattilassa on käyttövalmiiksi asennettu sähkövastus, sähkövastuksen merkkivalo, termostaatti/ylilämpösuoja vastukselle sekä polttimelle ja luukkukytkin. Kytkentä suoritetaan oheisen kytkentäkaavion mukaisesti. Polttimelle ja vastukselle tuodaan omat syöttönsä. Mikäli käytetään vanhempia polttimia, joissa on kolmejohtiminen kytkentäkaapeli, on L1 ja T1 riviliittimet yhdistettävä lenkillä. PUTKIASENNUKSET Ennen kattilan asennusta on lämmitysverkosto huuhdeltava ja tarkistettava vesipainekokeella. Liitoksien tiiveys on varmistettava asennuksen jälkeen. Tehdas ei vastaa vuotavien liitosten aiheuttamista vahingoista. Varoventtiilin asennus Venttiilin tulee olla CE-merkitty Maksimi avautumispaine 1,5 bar, minimikoko DN 15 Varoventtiili tulee valita laiteyhdistelmän korkeimman paineluokan mukaan Venttiilin ja kattilan väliin ei saa asentaa laitetta jolla yhteys voidaan sulkea Ulospuhallusputki on mitoitettava ja asennettava siten, ettei se rajoita venttiilin ulospuhallustehoa eikä aiheuta vaaratilannetta venttiilin toimiessa 7

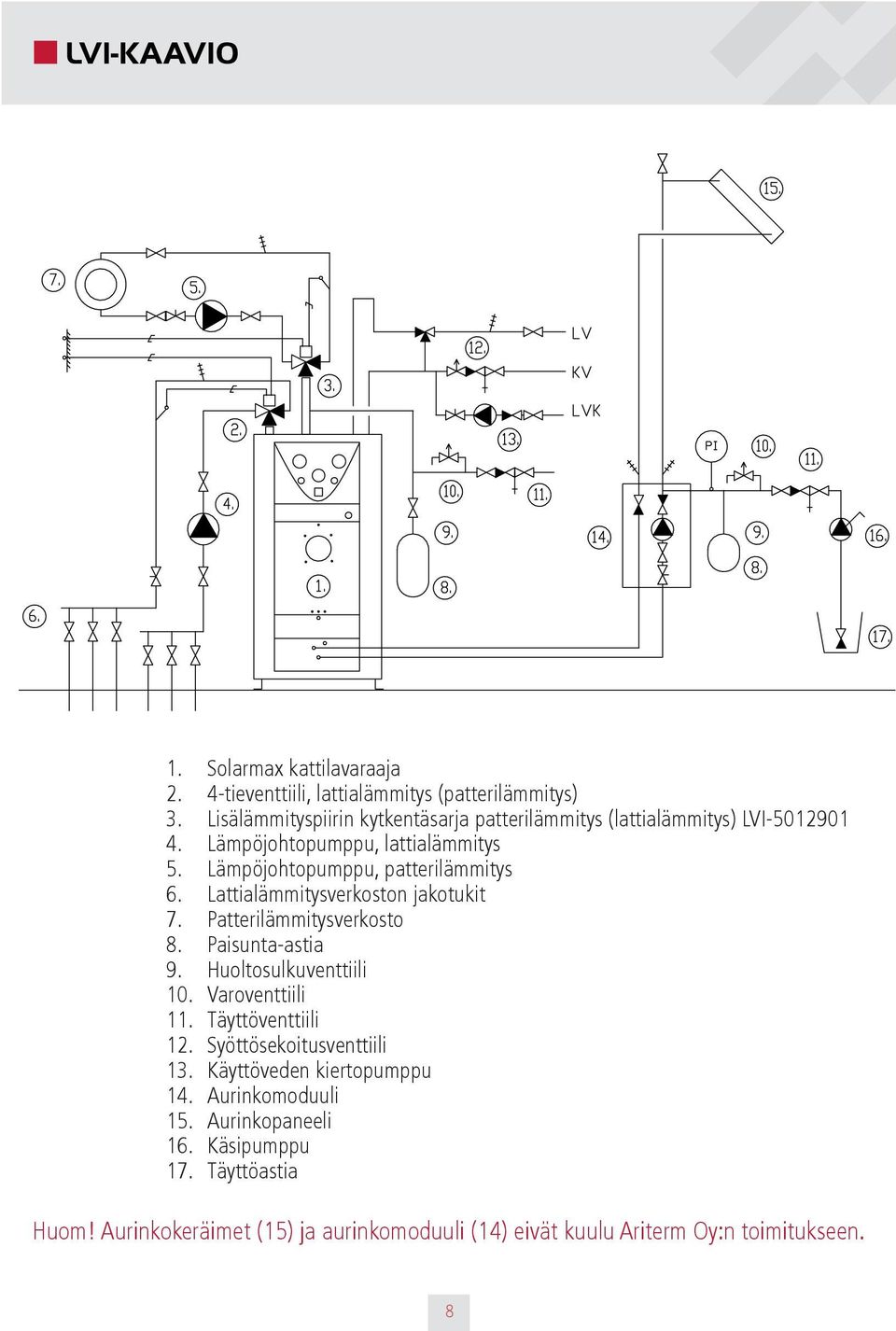

8 LVI-KAAVIO Solarmax kattilavaraaja 4-tieventtiili, lattialämmitys (patterilämmitys) Lisälämmityspiirin kytkentäsarja patterilämmitys (lattialämmitys) LVI Lämpöjohtopumppu, lattialämmitys Lämpöjohtopumppu, patterilämmitys Lattialämmitysverkoston jakotukit Patterilämmitysverkosto Paisunta-astia Huoltosulkuventtiili Varoventtiili Täyttöventtiili Syöttösekoitusventtiili Käyttöveden kiertopumppu Aurinkomoduuli Aurinkopaneeli Käsipumppu Täyttöastia Huom! Aurinkokeräimet (15) ja aurinkomoduuli (14) eivät kuulu Ariterm Oy:n toimitukseen. 8

9 KÄYTTÖÖNOTTO Ennen kattilan käynnistämistä tarkistetaan seuraavat asiat: Lämmitysverkosto ja kattila on täynnä vettä, paine vähintään 0,5 bar Mahdollinen savupelti on auki Lämpöjohtopumppu on käynnissä Verkoston venttiilit ovat avatut Palamisilma-aukko on auki Varoventtiili on esteettömästi yhteydessä kattilaan ja on toimintakuntoinen Öljyputken venttiili on auki Tutustu polttimen ja pumppujen ohjeisiin. Säädä polttimen termostaatti arvoon 80 C ja sähkövastuksen termostaatti arvoon 50 C. Kytke virta ovenpielessä olevasta kytkimestä, jolloin poltin käynnistyy. Kun kattila on saavuttanut käyntilämpötilan tarkistetaan että savukaasun lämpötila on sallituissa rajoissa (ks. Tekniset tiedot s. 4-5), sekä varmistetaan ettei kondenssivettä tiivisty tulipesään ja savusolaan. Savukaasun lämpötilaa voidaan nostaa poistamalla savukaasun ohjauslevyjä alhaalta alkaen. Ylintä levyä ei saa poistaa. Varmista, että luukku sulkeutuu tiiviisti kiristämällä luukun muttereita niin, että tulipesän reuna uppoaa n. 5 mm tasaisesti luukun eristeen sisään. Päivittäinen käyttö Oikein huollettuna ja säädettynä kattila ei vaadi päivittäisiä toimenpiteitä toimiakseen. 9

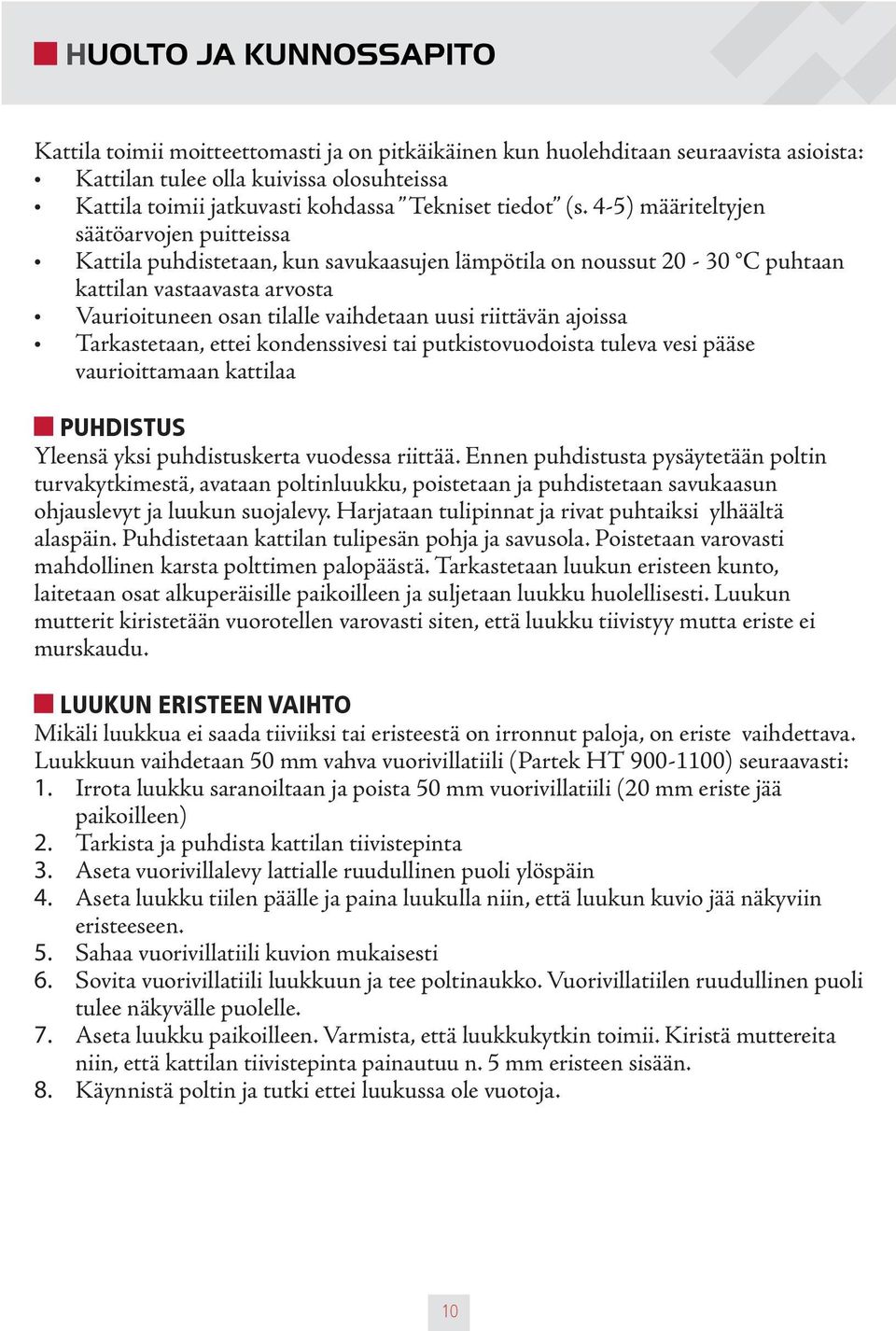

10 HUOLTO JA KUNNOSSAPITO Kattila toimii moitteettomasti ja on pitkäikäinen kun huolehditaan seuraavista asioista: Kattilan tulee olla kuivissa olosuhteissa Kattila toimii jatkuvasti kohdassa Tekniset tiedot (s. 4-5) määriteltyjen säätöarvojen puitteissa Kattila puhdistetaan, kun savukaasujen lämpötila on noussut C puhtaan kattilan vastaavasta arvosta Vaurioituneen osan tilalle vaihdetaan uusi riittävän ajoissa Tarkastetaan, ettei kondenssivesi tai putkistovuodoista tuleva vesi pääse vaurioittamaan kattilaa PUHDISTUS Yleensä yksi puhdistuskerta vuodessa riittää. Ennen puhdistusta pysäytetään poltin turvakytkimestä, avataan poltinluukku, poistetaan ja puhdistetaan savukaasun ohjauslevyt ja luukun suojalevy. Harjataan tulipinnat ja rivat puhtaiksi ylhäältä alaspäin. Puhdistetaan kattilan tulipesän pohja ja savusola. Poistetaan varovasti mahdollinen karsta polttimen palopäästä. Tarkastetaan luukun eristeen kunto, laitetaan osat alkuperäisille paikoilleen ja suljetaan luukku huolellisesti. Luukun mutterit kiristetään vuorotellen varovasti siten, että luukku tiivistyy mutta eriste ei murskaudu. LUUKUN ERISTEEN VAIHTO Mikäli luukkua ei saada tiiviiksi tai eristeestä on irronnut paloja, on eriste vaihdettava. Luukkuun vaihdetaan 50 mm vahva vuorivillatiili (Partek HT ) seuraavasti: 1. Irrota luukku saranoiltaan ja poista 50 mm vuorivillatiili (20 mm eriste jää paikoilleen) 2. Tarkista ja puhdista kattilan tiivistepinta 3. Aseta vuorivillalevy lattialle ruudullinen puoli ylöspäin 4. Aseta luukku tiilen päälle ja paina luukulla niin, että luukun kuvio jää näkyviin eristeeseen. 5. Sahaa vuorivillatiili kuvion mukaisesti 6. Sovita vuorivillatiili luukkuun ja tee poltinaukko. Vuorivillatiilen ruudullinen puoli tulee näkyvälle puolelle. 7. Aseta luukku paikoilleen. Varmista, että luukkukytkin toimii. Kiristä muttereita niin, että kattilan tiivistepinta painautuu n. 5 mm eristeen sisään. 8. Käynnistä poltin ja tutki ettei luukussa ole vuotoja. 10

11 KORJAUS / VIANMÄÄRITYS KORJAUS / VIANMÄÄRITYS Häiriö Mahdollinen syy Korjaus Varmistus Poltin pysähtynyt Ylilämpösuoja lauennut Kuittaa ylilämpösuoja Tarkista, että poltintermostaatti on oikein säädetty. Vian toistuessa ota yhteys poltinasentajaan. Lämminvesituotto heikko tai sitä ei saada lainkaan Kattilan lämpötila liian matala Säädä termostaatti Totea lämpömittarista Sekoitusventtiili väärin säädetty tai viallinen Säädä itse tai ota yhteys lvi-asentajaan Käyttövesikierukka tukkeutunut Ota yhteys lvi-asentajaan Savukaasua kattilahuoneessa Luukku löysällä Kiristä Totea nuuskimalla Luukun tiiviste vaurioitunut Vaihda tiiviste Totea nuuskimalla Savuhormin liitos vuotaa Tiivistä Totea nuuskimalla Poltin käynnistyy vaikeasti ja pitää pörisevää ääntä. Savu on tummaa. Kattila likaantunut ja/tai polttimen palopää on likainen Puhdista kattila ja polttimen palopää Pyydä poltinasentaja tarkistamaan polttimen säädöt. Tarkista hormi. Hormi tukkeutumassa Tee(tä) nuohous ja puhdista kattila Paine laskee Vuoto verkostossa Vaurion korjaus Teetä painekoe Paisuntasäiliö liian pieni Paisuntasäiliön esipaine karannut Paisuntasäiliön kalvo rikki (ilmaventtiileistä tulee vettä koestettaessa) Kattilassa vuoto Vaihdata isompaan Lisää painetta Vaihdata uusi paisuntasäiliö Pyri määrittämään vuotokohta, ota yhteys asentajaan tai tehtaaseen. Tarkista mittarilla Paine nousee, varoventtiilistä tulee vettä Täyttöventtiili vuotaa Vaihdata uusi täyttöventtiili 11

12 YLEISTIETOA TOIMINTA HÄTÄTILANTEISSA Öljyvahinko Öljyputken vahingoittuessa sulje öljyputkien venttiilit ja varmista, että öljyn pääsy viemäriverkostoon on estetty. Tulipalo Jos lämmityslaitteisto syttyy palamaan, katkaise laitteen toiminta pääkytkimestä, sulje öljyventtiili sekä palamisilman saanti kattilahuoneeseen. Sammuta tuli tukahduttamalla tai käyttämällä käsisammutinta. Tee tarvittaessa palohälytys. TAKUU Ariterm Oy myöntää kattilalle kahden vuoden takuun asennuspäivästä lukien. Takuu koskee kattilassa mahdollisesti ilmeneviä työ- ja raaka-ainevirheitä. Valmistaja ei ole takuuvastuussa, mikäli vika on aiheutunut asennusvirheestä, kattilan ulkopuolisista vuodoista, virheellisestä käytöstä, jäätymisestä, ylilämmöstä tai ylipaineesta. Mikäli korjaukseen on ryhdytty ilman valmistajan lupaa tai takuukorttia ei ole palautettu tehtaalle, takuu ei ole voimassa. Tehdas ei ole vastuussa kattilan aiheuttamista mahdollisista välillisistä vahingoista ja kuluista. Ariterm Oy pidättää oikeuden itsellään päättää tavasta, jolla takuukorjaus suoritetaan. Takuuajan ulkopuolelle jäävistä vaurioista Ariterm Oy ei ole vastuullinen, mutta niistä voidaan sopia tapauskohtaisesti. KÄYTÖSTÄ POISTAMINEN Loppuun käytetty kattila soveltuu romunkeräykseen, muovikuoret ovat kaatopaikkajätettä. 12

13 ÖLJYVAHDIN ASENNUS JA KÄYTTÖ Öljyvahti Asennus- ja käyttöohje Sivu 1/8 Öljyvahti on tarkoitettu yksisuuttimisen öljylämmitysjärjestelmän öljyn kulutuksen seurantaan. Laitteessa on 4-numeroinen näyttö ja kaksi näppäintä, joilla käyttäjä asettelee laitteeseen öljysäiliön tilavuuden, suuttimen kulutuksen ja ilmoitus- sekä hälytysrajan. Öljyvahti laskee öljynkulutuksen magneettiventtiilin toimintaa seuraamalla. Jäljellä oleva öljymäärä on luettavissa laitteen näytöltä. ANTURIN ASENNUS Öljylämmitysjärjestelmän öljynkulutusta seuraavan öljyvahdin anturi asennetaan öljypolttimen magneettiventtiilille seuraavasti : 1. Aseta öljypolttimen virtakytkin 0-asentoon. (Katso kuva 1.) 2. Paikallista magneettiventtiili. Jos öljypoltin on suojattu kotelolla, avaa kotelo. (Katso kuvat 2.a ja 2.b) Kuva 1. Kuva 2.a Kuva 2.b Neste Markkinointi Oy 13

14 Öljyvahti Asennus- ja käyttöohje Sivu 2/8 3. Aseta anturi magneettiventtiilin päälle kuvan esittämällä tavalla. (Katso kuva 3.) Kuva Kuljeta anturin johdin öljyvahdille siten, että johdin ei vaikeuta polttimen huoltoa, ja ettei se ole kosketuksessa kuumiin osiin (polttimen runko, kattilan kylki tms.). Kiinnitä johdin nippusiteen avulla vaikka magneettiventtiilin johtimeen. 6. Asenna polttimen suojakotelo paikoilleen. 7. Käännä polttimen virtakytkin takaisin 1 -asentoon. LAITTEEN ASENNUS Asenna öljyvahti haluamallesi paikalle. Voit asentaa laitteen joko pintakotelossaan, tai upporasiaan ilman koteloa. Helpottaaksesi asennustyötä, irrota laitteen etulevy sekä piirilevy asennuksen ja kytkennän ajaksi. Pinta-asennuksessa voit käyttää paikoitusapuna laitteen muovista pohjalevyä. Kytke anturin ja muuntajan johtimet laitteeseen oheisen kuvan mukaisesti. Anturin johtoa voidaan jatkaa tarvittaessa (n. 30m). Kysy lisätietoja teknisestä tuesta. PWR Käyttöjännite (+, valkoisella juovalla merkitty johdin) GND Käyttöjännite (-) M+ Anturi (ruskea johdin) M Anturi (vihreä johdin) M- Anturi (valkoinen johdin) HUOM! VÄÄRÄ KYTKENTÄ SAATTAA VAURIOITTAA ANTURIN!!! A1 A2 Hälytyslähtö (öljymäärä) Hälytyslähtö (toimintahäiriö) A2 A1 M- M M+ GND PWR Kun anturi, johtimet ja itse laite on asennettu paikoilleen ja kytkennät on tarkastettu, kytke muuntaja pistorasiaan. Laitteen käynnistyttyä näyttöön ilmestyy numero Mikäli laitteen näyttöön ei tule numeroita, tarkasta muuntajan johtimien napaisuus. Neste Markkinointi Oy 14

15 Öljyvahti Asennus- ja käyttöohje Sivu 3/8 LAITTEEN KÄYTTÖÖNOTTO Laitteessa on menupohjainen käyttövalikko (kts. MENUVALIKKO). Perustilassa näytössä näkyy jäljellä oleva öljymäärä (pl. virransäästötila). Lisäksi näytön oikean alakulman pieni punainen piste ilmaisee magneettiventtiilin toiminnan. PERUSASETTELUT Laitteeseen on aluksi aseteltava öljysäiliön koko ja öljypolttimen suuttimen koko. 1. Näppäile laite M näppäimellä valikkoon 1.1 ÖLJYSÄILIÖN TILAVUUS. Voit nyt asetella oikean säiliö tilavuuden sadan litran tarkkuudella ( litraa). Pyöristä tarvittaessa alaspäin. (Tehdasasetus 3000 litraa) 2. Siirry valikkoon 1.2 ja asettele haluamasi ILMOITUSRAJA. Ilmoitusrajaksi voidaan asetella esim. litramäärä, jonka alittuessa voidaan säiliö tilata täytettäväksi ilman pientoimituslisää. (Tehdasasetus 1800 litraa) 3. Siirry valikkoon 1.3 ja asettele haluamasi HÄLYTYSRAJA eli säiliössä jäljellä oleva litramäärä, jonka alittuessa säädin antaa hälytyksen. (Tehdasasetus 500 litraa) HUOM! Säiliön tehollinen tilavuus voi olla ilmoitettua kokoa pienempi johtuen siitä, että imuputki ei välttämättä ylety aivan säiliön pohjalle. Tarkasta asia säiliön teknisistä tiedoista. 4. Lisäksi tulee asetella öljypolttimen suuttimen kulutus LITROINA TUNNISSA ( l/h ). Käytä apuna liitteenä olevaa suutintaulukkoa. Kulutus on aseteltavissa välillä 0, ,999 l/h. Asettelu tapahtuu valikoissa (jokainen numero erikseen). Eli valikossa 2.1 asetellaan kulutuksen ensimmäinen numero, valikossa 2.2 toinen numero jne. (Tehdasasetus 2,259 litraa / tunti) HUOM! Suuttimen koko on merkitty suuttimeen. Huomioi, että TODELLISEEN kulutukseen vaikuttaa lisäksi mm. suuttimen kunto ja suodattimen puhtaus. Lisäksi kulutukseen vaikuttaa paine, kuten taulukossa on esitetty. Pyydä tarvittaessa valtuutettua öljylämmitysammattilaista tarkastamaan järjestelmäsi kunto. ANTURIN TOIMINNAN TARKASTUS Tarkasta lopuksi anturin reagointi. Valitse M näppäimellä valikko numero 3.1. Näytöllä näkyy anturin reagointi prosentteina. Käynnistä ja sammuta poltin muutamia kertoja manuaalisesti esim. kattilatermostaatin asettelunuppia kääntelemällä. Seuraa samalla lukeman muuttumista laitteen näytöllä. Magneettiventtiilin ollessa auki tulee anturin reagoinnin olla yli 80 prosenttia. Venttiilin ollessa kiinni luku on 0. Jos anturi ei reagoi oikein, tarkasta anturin asennus ohjeiden mukaisesti. Neste Markkinointi Oy 15

16 Öljyvahti Asennus- ja käyttöohje Sivu 4/8 Nyt laitteen perusasetukset ovat kohdallaan. Lisäksi laitteelle tulee asetella käyttöönottohetkellä oleva öljysäiliön täyttöaste. Suositeltavaa on, että öljysäiliö on täynnä. Täytettäessä öljysäiliö, tulee laitteelle "kertoa" täyttöaste. Täyden täytön kuittaus tapahtuu painamalla laitteen M ja + näppäimiä yhtäaikaisesti 2 sekuntia. Laite näyttää asetellun öljysäiliön tilavuuden ja alkaa mitata kulutusta. Vajaatäyttö tilanteessa painetaan laitteen + näppäintä kahden (2) sekunnin ajan ja asetellaan täyttöaste + näppäimellä oikealle tasolle 100 litran tarkkuudella. Lopuksi kuitataan vajaatäyttö M näppäimellä, ja laite palaa perustilaan. Kuten edellä mainittiin, on suositeltavaa, että säiliö on aluksi täynnä. Näin voidaan ensimmäisen täyttövälin jälkeen tarvittaessa kalibroida aseteltu suuttimen kulutus todellista kulutusta vastaavaksi. Eli jos öljyä on todellisuudessa kulunut esim. 10% vähemmän kuin öljyvahti kertoo, tulee suuttimen kulutuksen asettelua muuttaa 10% pienemmäksi. MENUVALIKKO JA NÄPPÄINTEN KÄYTTÖ Menuvalikossa liikutaan seuraavasti : MENUNUMERO 1. << M 2 s << M << << 4 s << NÄYTTÖ PERUSTILA. Jäljellä oleva öljymäärä. >> + 2 s M & + 2 s VAJAATÄYTÖN ASETUS SÄILIÖ TÄYTETTY << 2 s 1.1 << M << << M << << Öljysäiliön tilavuuden asettelu. SÄILIÖN TÄYTTÖ TÄYTEEN >> PAINA + ja M yhtä aikaa 2 sekuntia << Ilmoitusraja Hälytysraja VAJAAKSI >> Paina + kaksi sekuntia ja asettele täyttöaste + näppäimellä. Paina lopuksi M X X X. Kulutus / 1. numero X.2 X X. X.X 3 X. Kulutus / 2. numero Kulutus / 3. numero Suuttimen koon asettelu Kulutus litraa/tunti 2.4 X.X X 4. Kulutus / 4. numero Anturin reagointi % Pidä M näppäin pohjassa 4 sekuntia, jolloin näyttö siirtyy näyttämään menunumeroa. Paina M näppäintä niin monta kertaa kunnes haluttu menunumero on näytössä. Odota kaksi sekuntia, jonka jälkeen laite siirtyy automaattisesti näyttämään ko. menuvalikon asetusta. Voit muuttaa asetusta + näppäimen avulla. Neste Markkinointi Oy 16

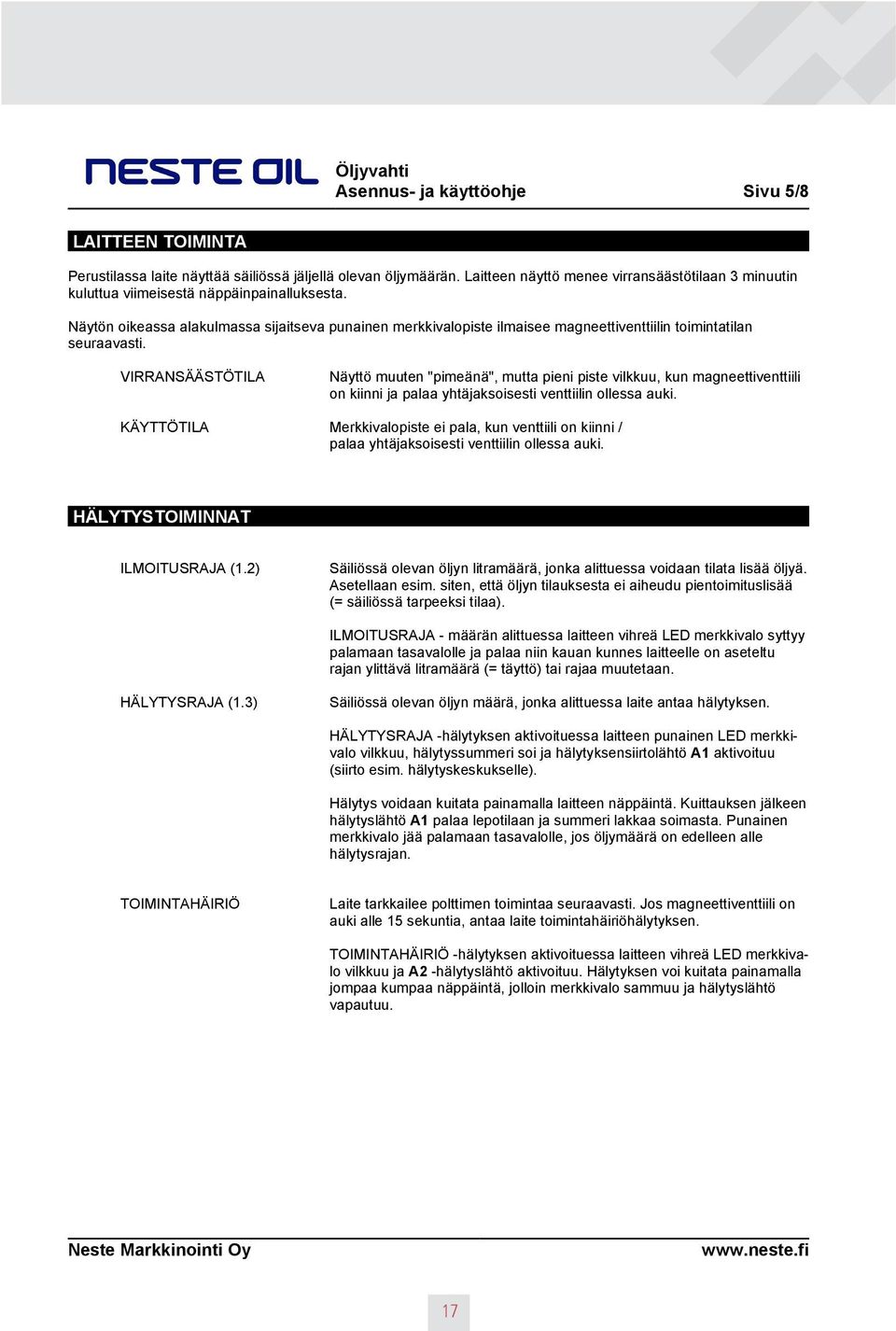

17 Öljyvahti Asennus- ja käyttöohje Sivu 5/8 LAITTEEN TOIMINTA Perustilassa laite näyttää säiliössä jäljellä olevan öljymäärän. Laitteen näyttö menee virransäästötilaan 3 minuutin kuluttua viimeisestä näppäinpainalluksesta. Näytön oikeassa alakulmassa sijaitseva punainen merkkivalopiste ilmaisee magneettiventtiilin toimintatilan seuraavasti. VIRRANSÄÄSTÖTILA Näyttö muuten "pimeänä", mutta pieni piste vilkkuu, kun magneettiventtiili on kiinni ja palaa yhtäjaksoisesti venttiilin ollessa auki. KÄYTTÖTILA Merkkivalopiste ei pala, kun venttiili on kiinni / palaa yhtäjaksoisesti venttiilin ollessa auki. HÄLYTYSTOIMINNAT ILMOITUSRAJA (1.2) Säiliössä olevan öljyn litramäärä, jonka alittuessa voidaan tilata lisää öljyä. Asetellaan esim. siten, että öljyn tilauksesta ei aiheudu pientoimituslisää (= säiliössä tarpeeksi tilaa). ILMOITUSRAJA - määrän alittuessa laitteen vihreä LED merkkivalo syttyy palamaan tasavalolle ja palaa niin kauan kunnes laitteelle on aseteltu rajan ylittävä litramäärä (= täyttö) tai rajaa muutetaan. HÄLYTYSRAJA (1.3) Säiliössä olevan öljyn määrä, jonka alittuessa laite antaa hälytyksen. HÄLYTYSRAJA -hälytyksen aktivoituessa laitteen punainen LED merkkivalo vilkkuu, hälytyssummeri soi ja hälytyksensiirtolähtö A1 aktivoituu (siirto esim. hälytyskeskukselle). Hälytys voidaan kuitata painamalla laitteen näppäintä. Kuittauksen jälkeen hälytyslähtö A1 palaa lepotilaan ja summeri lakkaa soimasta. Punainen merkkivalo jää palamaan tasavalolle, jos öljymäärä on edelleen alle hälytysrajan. TOIMINTAHÄIRIÖ Laite tarkkailee polttimen toimintaa seuraavasti. Jos magneettiventtiili on auki alle 15 sekuntia, antaa laite toimintahäiriöhälytyksen. TOIMINTAHÄIRIÖ -hälytyksen aktivoituessa laitteen vihreä LED merkkivalo vilkkuu ja A2 -hälytyslähtö aktivoituu. Hälytyksen voi kuitata painamalla jompaa kumpaa näppäintä, jolloin merkkivalo sammuu ja hälytyslähtö vapautuu. Neste Markkinointi Oy 17

18 Öljyvahti Asennus- ja käyttöohje Sivu 6/8 HÄLYTYSLÄHTÖJEN KYTKENTÄ Laitteessa on kaksi hälytyslähtöä A1 ja A2, joiden avulla laitteen antamat hälytykset voidaan siirtää esim. kiinteistön hälytyskeskukselle edelleen eteenpäin ilmoitettavaksi. Molemmat hälytyslähdöt toimivat kuvan esittämällä tavalla. A1 Hälytystulo ÖLJYVAHTI HÄLYTYSKESKUS M- Go Hälytystilanteessa laite kytkee hälytyssilmukan G 0 :aan. HUOM! Molempien hälytyslähtöjen negatiivisena napana käytetään M- symbolilla merkittyä liitintä. Hälytyslähdön maksimikuormitus on 30 VDC / 500 mw Neste Markkinointi Oy 18

19 Öljyvahti Asennus- ja käyttöohje Sivu 7/8 TUOTETUKI Öljyvahti on suomalainen laatutuote ja sille myönnetään yhden vuoden laitetakuu ostopäivästä lukien. Säilyttäkää laitteen ostokuitti todistuksena. Takuuasioissa pyydämme kääntymään jälleenmyyjänne puoleen. Mikäli Teillä ilmenee jotain kysyttävää laitteen toiminnasta, olkaa hyvä ja ottakaa yhteyttä. MYYNTI YLEINEN TUKI p oljylammityspalvelut@nesteoil.com p TEKNINEN TUKI p ÖLJYTILAUKSET KYTKENTÄ PWR Käyttöjännite (+) GND Käyttöjännite (-) M+ Anturi (ruskea) M Anturi (vihreä) M- Anturi (valkoinen) A1 A2 Hälytyslähtö hälytyksen siirtoa varten (öljymäärän hälytys, transistorilähtö) Hälytyslähtö hälytyksen siirtoa varten (toimintahäiriö, transistorilähtö) TEKNISET TIEDOT Käyttöjännite ASETUSARVOT Säiliön tilavuus Suuttimen kulutus Ilmoitusraja Hälytysraja 4-numeroinen 7-segmentti näyttö 2 kpl merkkivalo Laitteen mukana toimitetulla Pistotulppamuuntajalla (230VAC/15VDC) litraa ,999 litraa/tunti litraa litraa Koko koteloituna (l k s) mm Asennus upporasiaan tai pintakotelossaan. ANTURI Asennus Kaapelipituus magneettiventtiilin päälle. 5 m (vakio), voidaan jatkaa tarvittaessa (max n. 30m). Kysy lisätietoja teknisestä tuesta. Neste Markkinointi Oy 19

20 Öljyvahti Asennus- ja käyttöohje Suutintaulukko SUUTINTAULUKKO Suuttimen koko ilmaistaan yleisesti mittayksiköllä Usgall/h, joten arvo joudutaan muuntamaan. Alla olevasta taulukosta voit katsoa suuttimen kokoa vastaavan kulutuksen litroina tunnissa (Öljyvahtiin tehdasaseteltu arvo 2,259 l/h on kuvassa tummennettu, suuttimen koko on yleensä lyöntistanssattuna suuttimeen kylkeen) Huomioi, että kulutukseen vaikuttaa paineen lisäksi mm. suuttimen kunto ja suodattimen puhtaus. Pyydä tarvittaessa ammattilaista tarkastamaan järjestelmäsi kunto. Usgall/h 0,40 0,45 0,50 0,55 0,60 0,65 0,75 0,85 1,00 1,10 1,20 1,25 1,35 1,50 1,65 1,75 l/h 1,512 1,701 1,890 2,079 2,268 2,457 2,835 3,213 3,780 4,158 4,536 4,725 5,103 5,670 6,237 6,615 7 bar 8 bar 9 bar 10 bar 11 bar 12 bar 13 bar 14 bar kw l/h kw l/h kw l/h kw l/h kw l/h kw l/h kw l/h kw 13,5 1,616 14,5 1,714 15,3 1,807 16,2 1,895 17,0 1,980 17,7 2,061 18,4 2,138 19,1 15,2 1,818 16,3 1,929 17,3 2,033 18,2 2,132 19,1 2,227 19,9 2,318 20,7 2,406 21,5 16,9 2,020 18,1 2,143 19,2 2,259 20,2 2,369 21,2 2,475 22,2 2,576 23,1 2,673 23,9 18,6 2,223 19,9 2,357 21,1 2,485 22,2 2,606 23,3 2,722 24,4 2,833 25,4 2,940 26,3 20,3 2,425 21,7 2,572 23,0 2,711 24,3 2,843 25,4 2,970 26,6 3,091 27,7 3,207 28,7 22,0 2,627 23,5 2,786 24,9 2,937 26,3 3,080 27,6 3,217 28,8 3,348 30,0 3,475 31,1 25,4 3,031 27,1 3,215 28,8 3,388 30,3 3,554 31,8 3,712 33,2 3,863 34,6 4,009 35,9 28,8 3,435 30,7 3,643 32,6 3,840 34,4 4,028 36,1 4,207 37,7 4,379 39,2 4,544 40,7 33,8 4,041 36,2 4,286 38,4 4,518 40,4 4,738 42,4 4,949 44,3 5,151 46,1 5,346 47,8 37,2 4,445 39,8 4,715 42,2 4,970 44,5 5,212 46,7 5,444 48,7 5,666 50,7 5,880 52,6 40,6 4,849 43,4 5,143 46,0 5,422 48,5 5,686 50,9 5,939 53,2 6,182 55,3 6,415 57,4 42,3 5,051 45,2 5,358 48,0 5,647 50,6 5,923 53,0 6,186 55,4 6,439 57,6 6,682 59,8 45,7 5,455 48,8 5,786 51,8 6,099 54,6 6,397 57,3 6,681 59,8 6,954 62,2 7,217 64,6 50,8 6,061 54,3 6,429 57,5 6,777 60,7 7,108 63,6 7,424 66,5 7,727 69,2 8,019 71,8 55,8 6,668 59,7 7,072 63,3 7,455 66,7 7,818 70,0 8,166 73,1 8,500 76,1 8,820 79,0 59,2 7,072 63,3 7,501 67,1 7,906 70,8 8,292 74,2 8,661 77,5 9,015 80,7 9,355 83,7 Neste Markkinointi Oy 20

21 VAATIMUSTENMUKAISUUSVAKUUTUS 21

22 MUISTIINPANOJA 22

23 23

24 ARITERM OY PL 59 (Uuraistentie 1) 43101, Saarijärvi Puhelin (014) , telefax (014) Oikeudet muutoksiin pidätetään. 24
