K ä y ttöohjekir j a x4 / 500 4x4 TRV / 650 H1 / 650 H1 TRV / 650 H1 T3 / 650 H1 TRV T3 / 700 Diesel SUMEKO OY

Transkriptio

1 K ä y ttöohjekir j a 500 4x4 / 500 4x4 TRV / 650 H1 / 650 H1 TRV / 650 H1 T3 / 650 H1 TRV T3 / 700 Diesel ATV SUMEKO OY

2

3 Arctic Cat Mallit: 500 4x4 / 500 4x4 TRV / 650 H1 / 650 H1 TRV / 650 H1 T3 / 650 H1 TRV T3 / 700 Diesel Käyttöohjekirja

4 Käyttöohjekirja

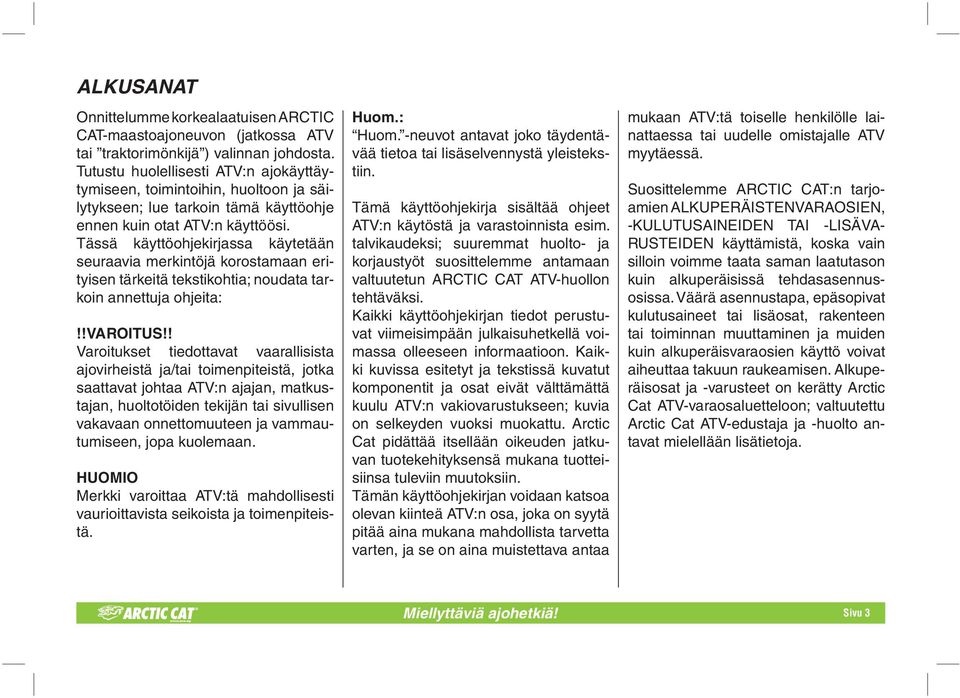

5 ALKUSANAT Onnittelumme korkealaatuisen ARCTIC CAT-maastoajoneuvon (jatkossa ATV tai traktorimönkijä ) valinnan johdosta. Tutustu huolellisesti ATV:n ajokäyttäytymiseen, toimintoihin, huoltoon ja säilytykseen; lue tarkoin tämä käyttöohje ennen kuin otat ATV:n käyttöösi. Tässä käyttöohjekirjassa käytetään seuraavia merkintöjä korostamaan erityisen tärkeitä tekstikohtia; noudata tarkoin annettuja ohjeita:!!varoitus!! Varoitukset tiedottavat vaarallisista ajovirheistä ja/tai toimenpiteistä, jotka saattavat johtaa ATV:n ajajan, matkustajan, huoltotöiden tekijän tai sivullisen vakavaan onnettomuuteen ja vammautumiseen, jopa kuolemaan. HUOMIO Merkki varoittaa ATV:tä mahdollisesti vaurioittavista seikoista ja toimenpiteistä. Huom.: Huom. -neuvot antavat joko täydentävää tietoa tai lisäselvennystä yleistekstiin. Tämä käyttöohjekirja sisältää ohjeet ATV:n käytöstä ja varastoinnista esim. talvikaudeksi; suuremmat huolto- ja korjaustyöt suosittelemme antamaan valtuutetun ARCTIC CAT ATV-huollon tehtäväksi. Kaikki käyttöohjekirjan tiedot perustuvat viimeisimpään julkaisuhetkellä voimassa olleeseen informaatioon. Kaikki kuvissa esitetyt ja tekstissä kuvatut komponentit ja osat eivät välttämättä kuulu ATV:n vakiovarustukseen; kuvia on selkeyden vuoksi muokattu. Arctic Cat pidättää itsellään oikeuden jatkuvan tuotekehityksensä mukana tuotteisiinsa tuleviin muutoksiin. Tämän käyttöohjekirjan voidaan katsoa olevan kiinteä ATV:n osa, joka on syytä pitää aina mukana mahdollista tarvetta varten, ja se on aina muistettava antaa mukaan ATV:tä toiselle henkilölle lainattaessa tai uudelle omistajalle ATV myytäessä. Suosittelemme ARCTIC CAT:n tarjoamien ALKUPERÄISTENVARAOSIEN, -KULUTUSAINEIDEN TAI -LISÄVA- RUSTEIDEN käyttämistä, koska vain silloin voimme taata saman laatutason kuin alkuperäisissä tehdasasennusosissa. Väärä asennustapa, epäsopivat kulutusaineet tai lisäosat, rakenteen tai toiminnan muuttaminen ja muiden kuin alkuperäisvaraosien käyttö voivat aiheuttaa takuun raukeamisen. Alkuperäisosat ja -varusteet on kerätty Arctic Cat ATV-varaosaluetteloon; valtuutettu Arctic Cat ATV-edustaja ja -huolto antavat mielellään lisätietoja. Miellyttäviä ajohetkiä! Sivu 3

6 HENKILÖKOHTAISET TIEDOT: Nimi: Omistaja Osoite: Postinumero: Postitoimipaikka: Malli: Allekirjoitus Runkonumero: Moottorin valmistusnumero: Edustusliike Avaimen numerotunnus: Hankintapäivä: Edustusliike: Allekirjoitus Sivu 4

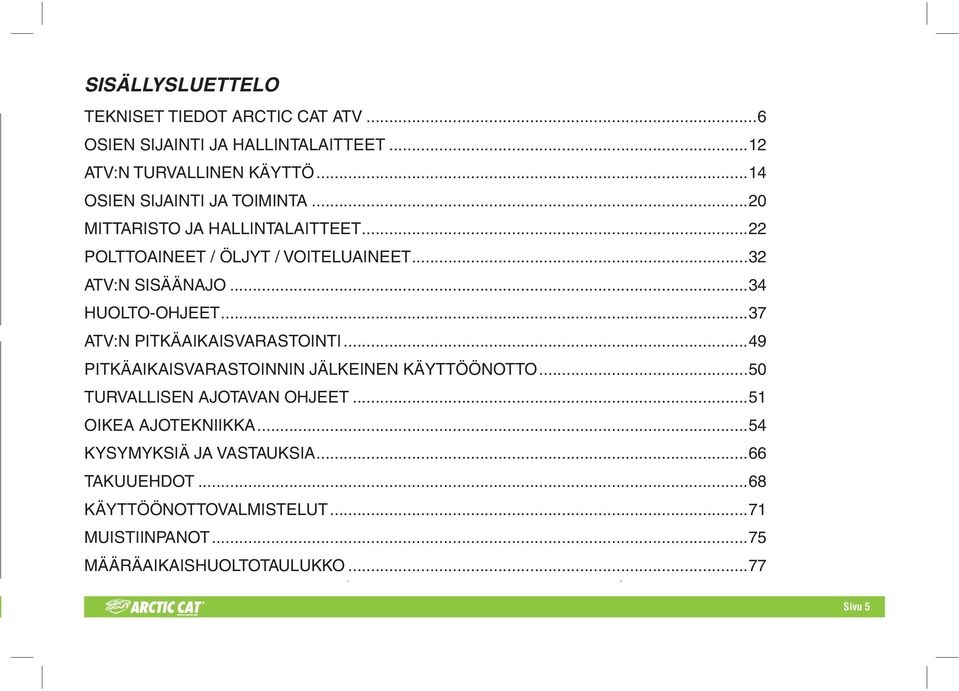

7 SISÄLLYSLUETTELO TEKNISET TIEDOT ARCTIC CAT ATV...6 OSIEN SIJAINTI JA HALLINTALAITTEET...12 ATV:N TURVALLINEN KÄYTTÖ...14 OSIEN SIJAINTI JA TOIMINTA...20 MITTARISTO JA HALLINTALAITTEET...22 POLTTOAINEET / ÖLJYT / VOITELUAINEET...32 ATV:N SISÄÄNAJO...34 HUOLTO-OHJEET...37 ATV:N PITKÄAIKAISVARASTOINTI...49 PITKÄAIKAISVARASTOINNIN JÄLKEINEN KÄYTTÖÖNOTTO...50 TURVALLISEN AJOTAVAN OHJEET...51 OIKEA AJOTEKNIIKKA...54 KYSYMYKSIÄ JA VASTAUKSIA...66 TAKUUEHDOT...68 KÄYTTÖÖNOTTOVALMISTELUT...71 MUISTIINPANOT...75 MÄÄRÄAIKAISHUOLTOTAULUKKO...77 Sivu 5

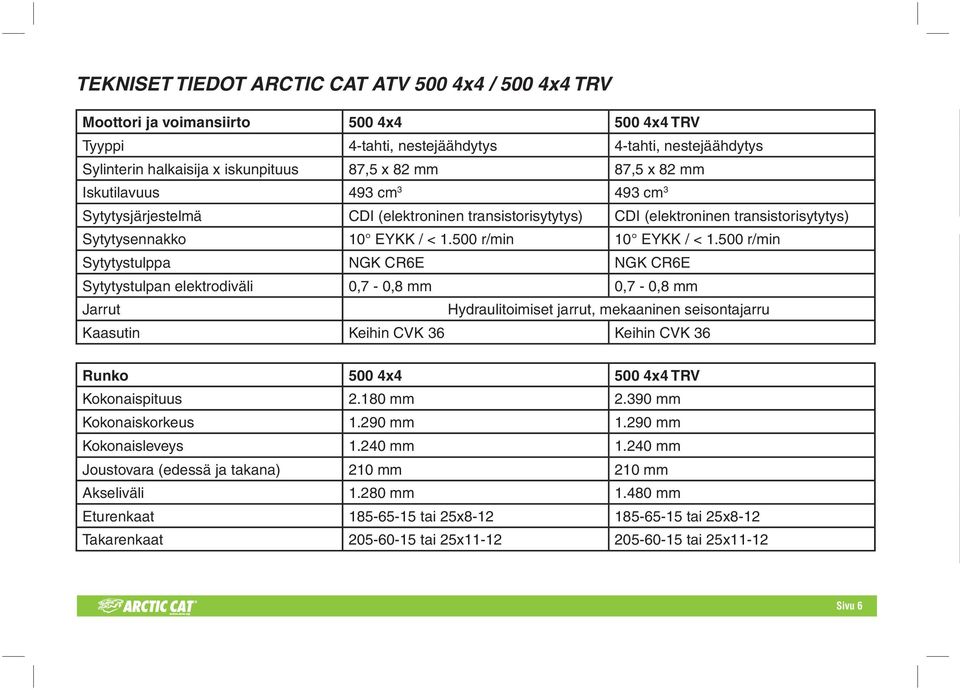

8 * TEKNISET TIEDOT ARCTIC CAT ATV 500 4x4 / 500 4x4 TRV Moottori ja voimansiirto 500 4x x4 TRV Tyyppi 4-tahti, nestejäähdytys 4-tahti, nestejäähdytys Sylinterin halkaisija x iskunpituus 87,5 x 82 mm 87,5 x 82 mm Iskutilavuus 493 cm cm 3 Sytytysjärjestelmä CDI (elektroninen transistorisytytys) CDI (elektroninen transistorisytytys) Sytytysennakko 10 EYKK / < r/min 10 EYKK / < r/min Sytytystulppa NGK CR6E NGK CR6E Sytytystulpan elektrodiväli 0,7-0,8 mm 0,7-0,8 mm Jarrut Hydraulitoimiset jarrut, mekaaninen seisontajarru Kaasutin Keihin CVK 36 Keihin CVK 36 Runko 500 4x x4 TRV Kokonaispituus mm mm Kokonaiskorkeus mm mm Kokonaisleveys mm mm Joustovara (edessä ja takana) 210 mm 210 mm Akseliväli mm mm Eturenkaat tai 25x tai 25x8-12 Takarenkaat tai 25x tai 25x11-12 Sivu 6

9 Runko 500 4x x4 TRV Rengaspaineet, maantie Rengaspaineet, maasto 0,8-1,0 bar (kuormasta ja alustasta riippuen) 0,8-1,0 bar (kuormasta ja alustasta riippuen) 0,8-1,0 bar (kuormasta ja alustasta riippuen) 0,8-1,0 bar (kuormasta ja alustasta riippuen) Paino, tilavuudet jne x4 500 TRV Kuivapaino 310 kg 340 kg Polttoainesäiliö 24,6 l 20,8 l Varapolttoainesäiliö 2,46 l 2 l Tasauspyörästön öljy 0,275 l Tasauspyörästö-öljy (suositus) SAE 80W-90 Hypoid Tasauspyörästön öljymäärä (takapyörät) 0,250 l Jäähdytysnesteen määrä 2,9 l Moottoriöljyn määrä 2,5 l Polttoaine (suositus) Lyijytön bensiini, > 91 okt. (95E) Moottoriöljy (suositus) SAE 10W-40 Ajovalo 12 V, 35 W (2 kpl) Taka- / jarruvalo 12 V, 5/21 W Käynnistysjärjestelmä Sähkökäynnistin, käsikäynnistin varalla* *Malliversiokohtainen Sivu 7

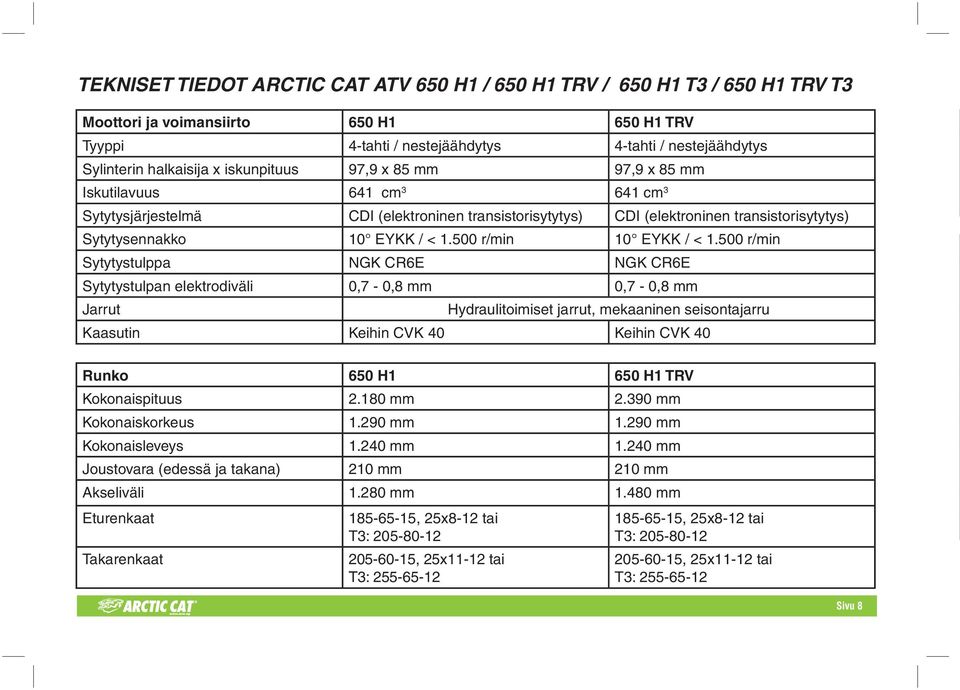

10 TEKNISET TIEDOT ARCTIC CAT ATV 650 H1 / 650 H1 TRV / 650 H1 T3 / 650 H1 TRV T3 Moottori ja voimansiirto 650 H1 650 H1 TRV Tyyppi 4-tahti / nestejäähdytys 4-tahti / nestejäähdytys Sylinterin halkaisija x iskunpituus 97,9 x 85 mm 97,9 x 85 mm Iskutilavuus 641 cm cm 3 Sytytysjärjestelmä CDI (elektroninen transistorisytytys) CDI (elektroninen transistorisytytys) Sytytysennakko 10 EYKK / < r/min 10 EYKK / < r/min Sytytystulppa NGK CR6E NGK CR6E Sytytystulpan elektrodiväli 0,7-0,8 mm 0,7-0,8 mm Jarrut Hydraulitoimiset jarrut, mekaaninen seisontajarru Kaasutin Keihin CVK 40 Keihin CVK 40 Runko 650 H1 650 H1 TRV Kokonaispituus mm mm Kokonaiskorkeus mm mm Kokonaisleveys mm mm Joustovara (edessä ja takana) 210 mm 210 mm Akseliväli mm mm Eturenkaat Takarenkaat , 25x8-12 tai T3: , 25x11-12 tai T3: , 25x8-12 tai T3: , 25x11-12 tai T3: * Sivu 8

11 Runko 650 H1 650 H1 TRV Rengaspaineet, maantie Rengaspaineet, maasto 0,8-1,0 bar (kuormasta ja alustasta riippuen) 0,8-1,0 bar (kuormasta ja alustasta riippuen) 0,8-1,0 bar (kuormasta ja alustasta riippuen) 0,8-1,0 bar (kuormasta ja alustasta riippuen) Paino, tilavuudet jne. 651 H1 650 H1 TRV Kuivapaino 318 kg 348 kg Polttoainesäiliö 24,6 l 20,8 l Varapolttoainesäiliö 2,46 l 2 l Tasauspyörästön öljy (etu) 0,275 l Tasauspyörästö-öljy (suositus) SAE 80W-90 Hypoid Moottorin öljy 3,4 l Voimansiirron öljy (taka) 0,250 l Polttoaine (suositus) Lyijytön bensiini, > 91 okt. (95E) Moottoriöljy (suositus) SAE 10W-40 Ajovalo 12 V, 35 W (2 kpl) Taka-/jarruvalo 12 V, 5/21 W Käynnistysjärjestelmä Sähkökäynnistin, käsikäynnistin varalla* *Malliversiokohtainen Sivu 9

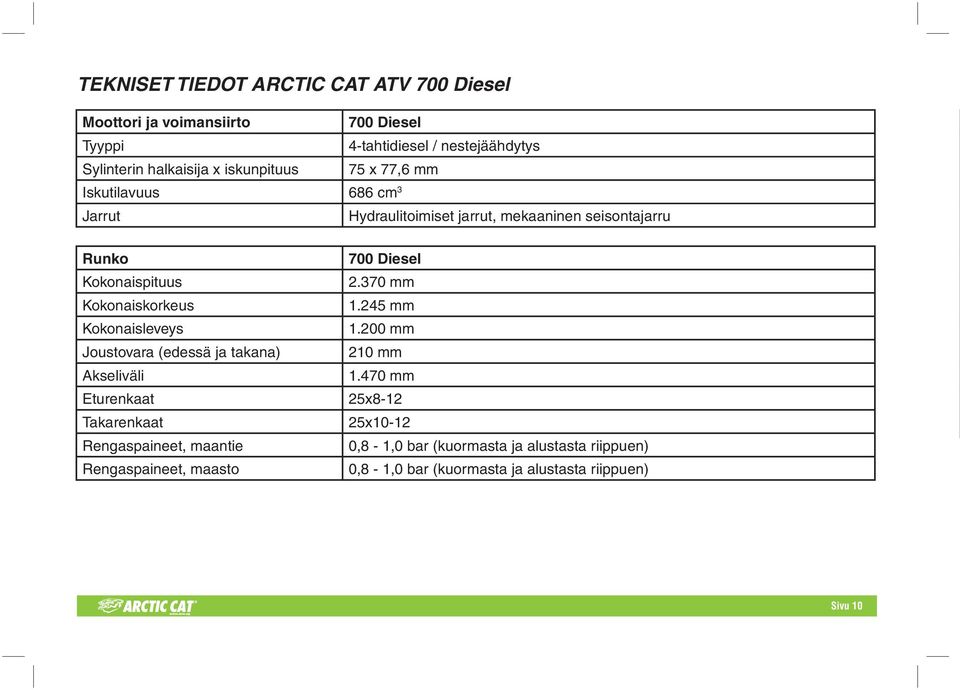

12 TEKNISET TIEDOT ARCTIC CAT ATV 700 Diesel Moottori ja voimansiirto 700 Diesel Tyyppi 4-tahtidiesel / nestejäähdytys Sylinterin halkaisija x iskunpituus 75 x 77,6 mm Iskutilavuus 686 cm 3 Jarrut Hydraulitoimiset jarrut, mekaaninen seisontajarru Runko 700 Diesel Kokonaispituus mm Kokonaiskorkeus mm Kokonaisleveys mm Joustovara (edessä ja takana) 210 mm Akseliväli mm Eturenkaat 25x8-12 Takarenkaat 25x10-12 Rengaspaineet, maantie 0,8-1,0 bar (kuormasta ja alustasta riippuen) Rengaspaineet, maasto 0,8-1,0 bar (kuormasta ja alustasta riippuen) Sivu 10

13 Paino, tilavuudet jne. 700 Diesel Kuivapaino 374 kg Polttoainesäiliö 20,8 l Varapolttoainesäiliö 2 l Tasauspyörästön öljy (etu) 0,275 l Tasauspyörästö-öljy (suositus) SAE 80W-90 Hypoid Moottorin öljy 2 l Voimansiirron öljy (taka) 0,250 l Polttoaine (suositus) Dieselöljy, setaaniluku: Moottoriöljy (suositus) SAE 10W-40 Voimansiirron öljy SAE 80W-90 Hypoid Ajovalo 12 V, 35 W (2 kpl) Taka-/jarruvalo 12 V, 5/21 W Käynnistysjärjestelmä Sähkökäynnistin Sivu 11

14 OSIEN SIJAINTI JA HALLINTALAITTEET Mallit: 500 4x4 / 500 4x4 TRV / 650 H1 / 650 H1 TRV / 650 H1 T3 / 650 H1 TRV T3 / 700 diesel 1. Akku (satulan alla) 2. Ajovalo 4. Satulan lukko 5. Työkalulokero (satulan alla) 7. Vetokoukku 9. Vaihdevipu 11. Käsikäynnistin 12. Rekisterikilven valo 13. Käyttöohjeen säilytyslokero 21. Säilytyskotelo 22. Taka- / jarruvalo Sivu 12

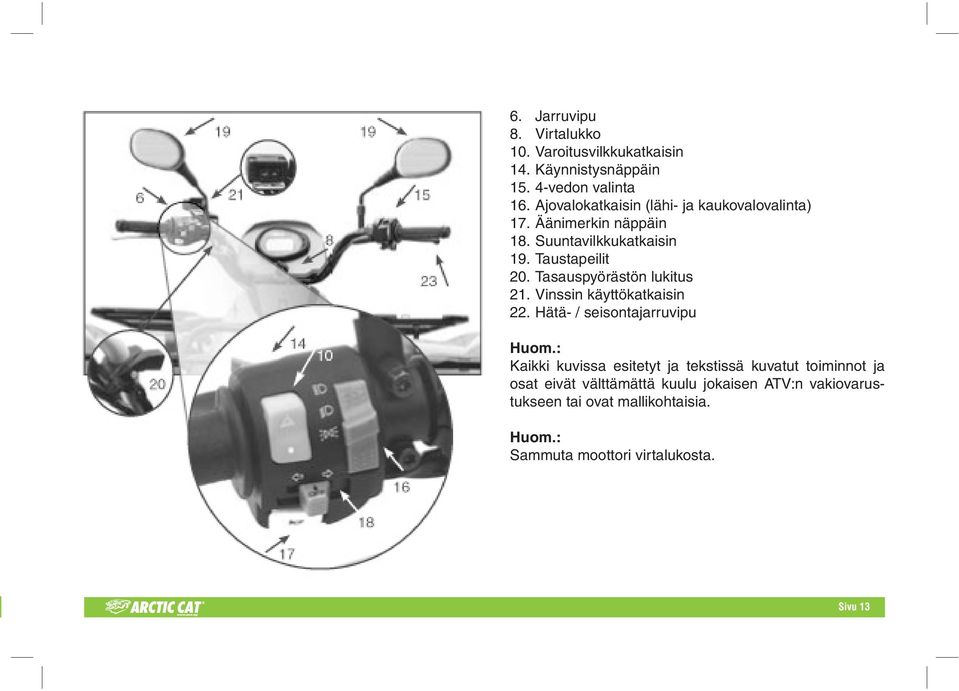

15 6. Jarruvipu 8. Virtalukko 10. Varoitusvilkkukatkaisin 14. Käynnistysnäppäin vedon valinta 16. Ajovalokatkaisin (lähi- ja kaukovalovalinta) 17. Äänimerkin näppäin 18. Suuntavilkkukatkaisin 19. Taustapeilit 20. Tasauspyörästön lukitus 21. Vinssin käyttökatkaisin 22. Hätä- / seisontajarruvipu Huom.: Kaikki kuvissa esitetyt ja tekstissä kuvatut toiminnot ja osat eivät välttämättä kuulu jokaisen ATV:n vakiovarustukseen tai ovat mallikohtaisia. Huom.: Sammuta moottori virtalukosta. Sivu 13

16 ATV:N TURVALLINEN KÄYTTÖ ATV:n ajo-ominaisuuksien erityispiirteet vaativat ajotavan sovittamista ko. vaatimusten mukaiseksi; mitä paremmin tutustut ATV:si ominaisuuksiin, sitä paremmin kykenet sitä käyttämään. Älä aja ATV:llä ilman asianmukaista suojavaatetusta ja hyväksyttyä ajokypärää. Käytä myös suojalaseja ja asianmukaista ajovaatetusta (pitkähihainen / -lahkeinen ajotakki / -housut ja -käsineet sekä matalakorkoiset ja pitäväpohjaiset ajosaappaat).!!varoitus!! Suosittelemme ATV-ajokoulutuskurssia aloitteleville ja kokemattomille ATV-ajajille; opettele ATV:n ajo-ominaisuuksien erityispiirteet ja vaadittavat käsittelytaidot kokeneen ATV-ajajan opastuksessa, lisätietoja saat valtuutetulta ARCTIC CAT ATV-edustajalta. Ajoa edeltävät tarkastukset!!varoitus!! Tarkasta ATV:n kunto ennen jokaista ajorupeamaa, käytä apunasi jäljempänä olevaa tarkastuslistaa. Jarruosien sovitus Jarrut toimivat (direktiivin 93/14A ECmukaisesti) jarrupoljinta painamalla tai vasemmanpuoleista jarruvipua puristamalla; jarrut toimivat hydraulisesti. Oikeanpuoleinen jarruvipu toimii seisontajarrun käyttövipuna; älä käytä sitä jarrutukseen. HUOMIO Täyden jarrutustehon saavuttamiseksi jarruosat on sovitettava toisiinsa. Jarruosien sovitus: Valitse riittävän laaja ja turvallinen ajoalue; kiihdytä ATV parisenkymmentä kertaa (kunnes jarrut ovat kuumenneet) 30 km/h nopeuteen ja jarruta nopeus 0-5 km/h:ksi. Taustapeilien säätö Älä kierrä taustapeilejä kiinnikkeidensä pohjaan (jotteivät kiinnikkeet vaurioituisi), vaan käytä kiristykseen vastamutteria. Ohjausjärjestelmä Käännä ohjaustanko ääriasennosta toiseen - liikkeen on oltava täsmällinen, takertelematon ja välyksetön. Varmista kiinnitysosien kunto ja sopiva kireys. Jarrut Tarkasta jarrunesteen määrä. Kokeile vipua ja poljinta useita kertoja. Vivun ja polkimen oikeanlainen toiminta: Jarrun on tunnuttava napakalta ja välyksen sopivalta. Tarkasta myös seisontajarrun toiminta: Seisontajarrun on lukittava ATV:n pyörät. Tarkasta jarruosien kunto ja kuluneisuus. Renkaat ja rengaspaineet Tarkasta, että kunkin pyörän paine on ohjearvonsa mukainen. Tarkasta renkaiden kunto ja kuluneisuus: Maantie- Sivu 14

17 ajoon tarkoitettujen renkaiden kulutuspinnan syvyyden on oltava vähintään 1,6 mm ja maastorenkaiden 3 mm. Polttoaine Tarkasta polttoaineen riittävyys sekä polttoainejärjestelmän (säiliön, letkujen jne.) tiiviys. Varmista, että polttoainesäiliön korkki on kunnolla kiinni. Valot Tarkasta valot (huomioi lähi- ja kaukovalo). Moottoriöljy Tarkasta moottoriöljyn pinnan taso öljytikusta; lisää tarvittaessa. Voimansiirron öljy Tarkasta sekä etuakselin että taka-akselin tasauspyörästön öljymäärä; lisää tarvittaessa. Kaasuvipu Siirrä kaasuvipua useita kertoja ääriasennosta toiseen; tarkasta, että se palautuu vapautettaessa nopeasti ja takertelematta alkuasentoonsa, ja että välys on sopiva. Vaihteensiirtokoneisto Varmista vaihteensiirtokoneiston takertelematon ja täsmällinen toiminta. Moottorin käynnistys Moottori käynnistetään seuraavalla tavalla: 1. Tarkasta ATV ensin tarkastuslistan mukaisesti. 2. Tarkasta vielä jarrupolkimen toiminta. 3. Kytke seisontajarru päälle.!!varoitus!! Älä käynnistä ATV:tä ellei sen jarrujärjestelmä ole kunnossa (jos jarruvipu / -poljin tuntuu löysältä tai on irrallaan, jos jarrunesteen määrä on riittämätön tai seisontajarru ei kytkettynä lukitse ATV:n pyöriä). Turvallisuutesi riippuu jarrujen toimivuudesta. Seisontajarru saattaa menettää pitonsa, jos sitä pidetään pitkään kytkettynä; varmista ATV:n pysyminen paikallaan sopivalla pönkällä (kiilakappale, kivi tms.). 4. Tarkasta vielä kaasuvivun toiminta käyttämällä sitä useita kertoja; tarkasta, että se palautuu vapautettaessa nopeasti ja takertelematta alkuasentoonsa, ja että välys on sopiva.!!varoitus!! Älä käynnistä ATV:tä, jollei kaasuvipu toimi moitteettomasti. 5. Kytke vaihde vapaalle. 6. Käännä avain virtalukossa ON - asentoon. Sivu 15

18 Kylmä moottori (mallit 500 / 600 H1) Alle + 5 C lämpötila!!varoitus!! On erittäin tärkeää, ettet avaa kaasua tai koske kaasuvipuun käynnistyksen aikana. 7. Ainoastaan dieselmoottorimallit: Suorita esihehkutus. HUOMIO Älä pyöritä käynnistysmoottoria kauemmin kuin 30 s jakso kerrallaan. 8. Paina käynnistysnäppäintä; vapauta näppäin välittömästi moottorin käynnistyttyä. HUOMIO Jos lämpötila on alle - 18 C, paina kolme kertaa primer-pumppua. HUOMIO On erittäin tärkeää antaa moottorin lämmetä ennen käyntinopeuden nostamista joutokäyntinopeudesta; anna moottorin käydä ainakin 3-4 minuuttia joutokäynnillä ennen kuin avaat kaasuvivun yli puoliasentonsa. Jos lämpötila on kovin matala, lämmityskäyttöaikaa on pidennettävä. Puutteellisen lämmityskäytön aiheuttamat vauriot eivät kuulu takuun piiriin. Lämmin moottori 9. Avaa hiukan kaasua ja paina käynnistysnäppäintä; vapauta näppäin välittömästi moottorin käynnistyttyä. Käynnistinvika kaikki ATV-mallimme on varustettu käsikäynnistimellä, jonka avulla ATV voidaan käynnistää silloinkin, kun sähkökäynnistin ei toimi. Käsikäynnistimen käyttö!!varoitus!! Ennen käsikäynnistimen käyttöä: Varmista, että vaihde on vapaalla, ja että seisontajarru on kytkettynä. 1. Kiristä käsikäynnistimen vetonarua, kunnes kytkentäkynnet tarttuvat, joka jälkeen suorita lyhyt, määrätietoinen käynnistysveto. 2. Toista käynnistysvetoja, kunnes moottori käynnistyy.!!varoitus!! Noudata onnettomuuksien välttämiseksi tarkoin em. käynnistysohjetta. HUOMIO ÄLÄ tempaise käsikäynnistimen narua liikaa ulos tai päästä moottorin käynnistyttyä vetonarua vapaasti tempautumaan palautusjousensa vetämänä koteloonsa, vaan vaimenna palautumista välttääksesi käynnistinkoneiston vaurioituminen. Sivu 16

19 Tyyppimalli 500 Moottorin sammuttaminen Sammuta moottori kääntämällä avain virtalukossa OFF -asentoon. Vaihteiden käyttö (automaattivaihde) ARCTIC CAT ATV on varustettu kaksi nopeusaluetta eteenpäin ja peruutusvaihteen käsittävällä automaattivaihteistolla: R: Peruutus N: Vapaa H: Eteen nopea L: Eteen hidas Vaihtaminen: 1. Vaihto vapaalta Eteen nopea -alueelle: Siirrä vaihdevipu eteenpäin. 2. Vaihto Eteen nopea -alueelta Eteen hidas -alueelle: Siirrä vaihdevipu ulos ja eteenpäin.!!varoitus!! Eteen nopea -alue H on tarkoitettu ajamiseen kevyellä kuormalla, Eteen hidas -alue L ajamiseen raskaan kuorman tai kuormituksen alaisena ja perävaunukäyttöön; L -aluetta käytettäessä huippunopeus on pienempi, mutta pyörien vääntömomentti suurempi kuin H -alueella. 3. Vaihto vapaalta peruutusalueelle R : Siirrä vaihdevipu ulos ja taaksepäin. 4 = L 3 = H 2 = N 1 = R HUOMIO Pysäytä ATV ennen kuin käytät vaihdevipua; voimansiirto vaurioituu, jos vaihteita vaihdetaan ATV:n ollessa liikkeessä. Tee vaihtaminen tasaisella alustalla seisontajarru kytkettynä. Sivu 17

20 Jarruosien sovitus Jarrut toimivat (direktiivin 93/14A ECmukaisesti) jarrupoljinta painamalla tai vasemmanpuoleista jarruvipua puristamalla; jarrut toimivat hydraulisesti. Oikeanpuoleinen jarruvipu toimii seisontajarrun käyttövipuna; älä käytä sitä jarrutukseen. HUOMIO Täyden jarrutustehon saavuttamiseksi jarruosat on sovitettava toisiinsa. Jarruosien sovitus: Valitse riittävän laaja ja turvallinen ajoalue; kiihdytä ATV parisenkymmentä kertaa (kunnes jarrut ovat kuumenneet) 30 km/h nopeuteen ja jarruta nopeus 0-5 km/h:ksi.!!varoitus!! Huomioi, että uudet jarruosat on sovitettava toisiinsa ennen kuin ne saavuttavat tavanomaisen jarrutustehonsa; varo tilanteita, joissa voit joutua äkkijarrutukseen yhteen sovittamattomilla jarruosilla, vakavan onnettomuuden vaara. Huomioi myös muut hydraulijarrujen ominaisuudet. Huom.: Lisätietoja hydraulijarrujen kunnossapidosta löydät ATV:n huoltokirjasta. Hydraulijarrujen toimivuuden kannalta hydrauli- / jarrunesteen riittävä määrä ja oikea laatu on olennaisen tärkeää: Pidä huolta hydraulinesteen riittävyydestä. Jos neste on likaantunut, se on vaihdettava (epäpuhtaudet laskevat jarrunesteen kiehumispistettä). 1. Älä pidä jarrua kantamassa ; pienikin ylimääräinen paine jarruvivussa tai -polkimessa saa jarruosat laahaamaan. 2. Käytä jarrupoljinta ATV:n pysäyttämiseen; seisontajarrua ei ole tarkoitettu ATV:n jarruttamiseen vaan pitämään pysäytetty ATV paikallaan. 3. Pysäytä ATV vapauttamalla kaasu ja jarruttamalla jarrupolkimella. 4. Vasemmanpuoleinen jarruvipu käyttää sulkuventtiiliä, joka sulkee jarrujärjestelmän hydraulipiirin; sulkuventtiili lukitsee ATV:n pyörät.!!varoitus!! Toistuvat äkkijarrutukset suuresta nopeudesta johtavat jarrunesteen ylikuumentumiseen ja ennenaikaiseen jarrupalojen kulumiseen loppuun.!!varoitus!! Käytä DOT 4-luokan jarrunestettä. Älä sekoita erityyppisiä tai erimerkkisiä jarrunesteitä keskenään! Tarkasta ennen liikkeelle lähtöä jarrunesteen määrän riittävyys ja jarruosien kuluneisuus. Sivu 18

21 ATV:n pysäköiminen Pysäköi seuraavasti: Pysäytä ATV, siirrä vaihdevipu vapaalle asentoon N. Sammuta moottori. Pysäköi tasaiselle alustalle, vältä pysäköintiä epätasaiselle alustalle. Jollet voi välttää pysäköimästä rinteeseen, kytke Eteen hidas -vaihde L päälle ja aseta pyörän eteen kivi. Kytke oikeanpuoleisesta jarruvivulla seisontajarru päälle. Sivu 19

22 OSIEN SIJAINTI JA TOIMINTA ATV:n tunnisteet ARCTIC CAT ATV on varustettu kahdella tunnisteella: ATV:n valmistenumero (VIN) ja moottorin sarjanumero (ESN). ATV:n valmistenumero löytyy runkoputkesta oikeanpuoleisen lokasuojan alta. Moottorin sarjanumero on käsikäynnistimen vasemmalla puolella (mallit 500 / 650 H1) tai moottorilohkon takaosassa moottorin ja voimansiirron välissä (malli 700 diesel). Tarvitset rungon ja moottorin valmistenumeroa tilatessasi huollon, vara- tai lisäosia, tai ATV:si takuuasioiden hoitamiseen. Jos vaihdat ATV:n moottorin, hanki ja ilmoita vaihtomoottorin tiedot rekisteröinnin hoitamista varten. Sivu 20

23 Virta-avaimet ATV:n mukana toimitetaan kaksi avainta, jotka sopivat virtalukkoon. Muista säilyttää vara-avain varmassa paikassa! Avaimessa on sarjanumero; voit tilata vara-avaimia sarjanumeron avulla. Em. tiedot koskevat myös varkaudenestolaitteen avaimia. Sivu 21

24 MITTARISTO JA HALLINTALAITTEET Virtalukko ATV:n virtalukko on 3-asentoinen. OFF -asento OFF -asennossa sähköt on lisälaiteliitinpiiriä lukuun ottamatta katkaistu ja moottori on sammutettuna. Avain on irrotettavissa virtalukosta. Huom.: Lisälaiteliitinpiiri on virta-avaimen asennosta riippumatta päällä ja kytkettynä akkuun. ON -asento (1-kohta) ON -asennossa sähköt on kytketty ja moottori voidaan käynnistää. Avain ei ole irrotettavissa. Pysäköintivalot palavat. Ainoastaan malli 700 diesel: Hehkutusasento, merkkivalo (ks.kuva). HUOMIO Valojen jättäminen pitkäksi aikaa päälle (virtalukko ON asennot 1 ja 2 ) moottori sammutettuna voi tyhjentää akun; pidä virtalukko OFF -asennossa, kun moottori ei ole käynnissä. ON -asento (2-kohta) ON -asennossa sähköt on kytketty ja moottori voidaan käynnistää. Avain ei ole irrotettavissa. Ajo- ja takavalot palavat. Mittaritaulu; näyttöruutu sekä merkki- ja varoitusvalot 1. Nopeusmittari: Nopeusmittari näyttää ATV:n ajonopeuden. 2. Matkamittari: Matkamittari osoittaa ATV:llä ajetun kokonaiskilometrimäärän 3. Osamatkamittari: Osamatka- eli trippimittarilla voidaan mitata yksittäisten matkojen pituuksia viimeisestä mittarin nollauksesta eteenpäin (esim. polttoainelisäyksen jälkeen ajettu matka). Voit nollata osamatkamittarin näyttämän painamalla RESET -näppäintä. Sivu 22

25 4. Kaukovalon merkkivalo: Tämä sininen merkkivalo palaa kaukovalon ollessa kytkettynä. 5. Moottorin ylikuumenemisen varoitusvalo: Lämpömittarikuvake ilmestyy näyttöön vilkkumaan ja varoittamaan moottorin ylikuumenemisesta (mallit 500 / 650 H1). Malli 700 diesel: Koko näyttöruutu tyhjenee ja varoitusvalo F alkaa vilkkua varoittamaan moottorin ylikuumenemisesta. Huom.: Suuri käyntinopeus, hidas ajonopeus ja/tai raskas kuorma tai kuormitus saa moottorin käymään tavanomaista kuumempana; pienempi käyntinopeus, kevyempi kuorma ja sopivamman ajonopeusvaihteen valinta alentavat kuumenneen moottorin lämpötilaa. Huom.: Jäähdytysilman kierron estävät roskat ja lika öljyn ja jäähdytysnesteen jäähdyttimen edessä ja/tai rivaston välissä heikentävät jäähdyttimen tehoa; pidä ilmakiero esteettömänä ja moottori sekä öljyn ja jäähdytysnesteen jäähdytin puhtaina. 6. Vaihdenäyttö: Numero näyttöruudussa osoittaa, mikä vaihde on käytössä; vapaalla N. HUOMIO Moottorin pitkäaikainen käynnissä pitäminen öljynpaineen ollessa riittämätön johtaa moottorin ennenaikaiseen kulumiseen tai moottoririkkoon.!!varoitus!! Moottorin pitkäaikainen käynnissä pitäminen öljynpaineen ollessa liian korkea johtaa moottorin ennenaikaiseen kulumiseen tai moottoririkkoon. 7. Vinssin käyttökatkaisin: Painamalla katkaisinta vasemmalle (OUT) vinssi antaa vaijeria ulos; painamalla katkaisinta oikealle (IN) vinssimoottori kelaa vaijeria sisälle. Sivu 23

26 2- / 4-vedon valintakatkaisin Valintakatkaisin kytkee sähköisesti voimansiirron 2- (takapyörät) tai 4-vetoasentoon (etu- ja takapyörät). Ajaessasi tasaisella, kuivalla ja kovalla alustalle 2-pyöräveto riittää; kun ajat maastossa tai hankalissa olosuhteissa, 4-pyöräveto on parempi vaihtoehto. Pysäytä ATV ennen kuin käytät valintakatkaisinta; kun ATV on paikalleen pysähtyneenä, voit ohjaustangossa olevan valintakatkaisimen avulla kytkeä joko 2- tai 4-vedon päälle. HUOMIO Älä lukitse tai avaa etu- tai taka-akselin tasauspyörästön lukkoa, kun ATV liikkuu. Seisontajarru Seisontajarrua ei ole tarkoitettu ATV:n jarruttamiseen vaan pitämään pysäytetty ATV paikallaan; älä käytä seisontajarruvipua vaan käytä jarrupoljinta liikkuvan ATV:n jarrutukseen. Seisontajarru Jarruvivun lukitus!!varoitus!! Varmista aina ennen ajamaan lähtemistäsi, että ATV:n seisontajarru on kytketty pois päältä; päälle jäänyt seisontajarru saattaa aiheuttaa onnettomuuden. Seisontajarru saattaa menettää pitonsa, jos se jätetään pitkäksi aikaa päälle. Sivu 24

27 Pysäköi tasaiselle alustalle, vältä pysäköintiä epätasaiselle alustalle. Jollet voi välttää pysäköimästä rinteeseen, aseta pyörän eteen kivi tms. ja kytke Eteen hidas -vaihde L päälle. Valonvaihtokatkaisin 3-asentoisessa ajovalokatkaisimessa on seuraavat toiminnot: Pysäköintivalot, lähi- tai kaukovalot. Kun virtalukko on asennossa ON / 1, pysäköintivalot palavat. Kun virtalukko on asennossa ON / 2, ajovalot (kaukotai lähivalot) ovat päällä. Käynnistysnäppäin Käynnistysnäppäin kytkee päälle moottorin sähkökäynnistimen; varmista ennen näppäimen painamista, että virtalukko on ON -asennossa, vaihde on vapaalla (vaihdevipu vapaa-asennossa) ja seisontajarru on kytkettynä. Rikastin ATV on varustettu automaattirikastimella. Kaasuvipu Kaasuvipu säätää moottorin käyntinopeutta ja ATV:n ajonopeutta; vivun painaminen eteen kasvattaa moottorin käyntinopeutta. Huom.: ATV on varustettu turvallisuutta lisäävällä käynnistyksenestojärjestelmällä: Moottoria ei voi käynnistää vaihde päällä; moottori voidaan käynnistää ainoastaan vaihde vapaalla tai jarru kytkettynä. Sivu 25

28 Kaasuvivun liikealueen rajoitin Kaasuvivun liikealueen rajoitin pienentää kaasuvivun liikealuetta rajoitinruuvin avulla; säädä rajoitinruuvin avulla moottorin suurin käyntinopeus ja ATV:n suurin ajonopeus vastaamaan kuljettajan taitotasoa. Rajoittimen säätö: 1. Avaa lukitusmutteri. 2. Kierrä säätöruuvia myötäpäivään pienentääksesi moottorin käyntinopeusaluetta tai vastapäivään suurentaaksesi käyntinopeusaluetta. 3. Kiristä lukitusmutteri säädön jälkeen. Huom.: ATV on varustettu CDI-yksiköllä, joka myöhäistää sytytystä moottorin lähestyessä suurinta käyntinopeuttaan. Jarrupoljin (ATV:n oikealla puolella) Jarrupolkimen painaminen alas saa sekä etu- että takapyörät jarruttamaan. Jarruvipu (ohjaustangon vasemmalla puolella) Jarruvivun puristaminen alas saa sekä etu- että takapyörät jarruttamaan. Seisontajarruvipu (ohjaustangon oikealla puolella) Seisontajarruvivun puristaminen lukitsee takarenkaat. Sivu 26

29 Polttoainesäiliön korkki / polttoainemittari Voit avata polttoainesäiliön korkin polttoainetäydennystä varten vastapäivään kääntämällä; sulje korkki asettamalla paikalleen ja kääntämällä myötäpäivään. Polttoainemittari näkyy pylväskuviona näyttöruudun oikeassa reunassa. Öljytikku (automaattivaihteistomallit 500 / 600 H1) Tarkasta moottoriöljyn riittävyys öljytikun avulla seuraavasti: Huom.: Aja ATV tasaiselle alustalle öljyntarkastusta varten. Irrota öljytikku ja pyyhi räsyllä tms. puhtaaksi. 1. Aseta öljytikku paikalleen, mutta älä kierrä kiinni. 2. Irrota tikku uudelleen tarkastusta varten. 3. Öljyn pinta on pidettävä öljytikkuun merkittyjen ylä- (F) ja alamerkin (L) välissä. Lisää tarvittaessa samaa moottoriöljyä kuin moottorissa jo on. Satulan irrottaminen / satulan lukitus 1. Satula aukeaa, kun vedät satulan takana keskellä olevasta satulalukon kahvasta ylös; takaosastaan nostamalla satula irtoaa. 2. Voit sulkea satulan asettamalla sen paikalleen kiinnikkeisiinsä ja painamalla takaosasta, kunnes satula lukittuu. Istuimen säätäminen (mallit: 650 H1 T3 / 650 H1 TRV T3) 1. Voit säätää traktorimallisen ATV:n istuimen paikkaa pituussuunnassa 60 mm alueella: Vapauta istuin vetämällä lukitusvipua ja liu utta istuin kiinni haluamaasi lukitusasentoon. 2. Voit säätää traktorimallisen ATV:n istuimen korkeutta 60 mm alueella: Avaa molemmat lukitusnupit (istuimen oikealla ja vasemmalla puolella), siirrä istuin ja kierrä lukitusnupit taas kiinni. Istuimen pituussuuntaisen säädön lukitusvipu Sivu 27

30 Tavaratelineiden kuormausrajat Malli Etu Taka 400 / 500 / 650 / 700 Diesel 45 kg 90 kg Tavarakotelo (mallit: 650 H1 T3 / 650 H1 TRV T3) Istuimen korkeussäädön lukitusnupit 3. Voit myös säätää istuimen jousitusta selkänojan takana ylhäällä olevalla säätimellä. Huom.: Älä ylitä ATV:tä kuormatessasi ATV:n suurinta sallittua ajopainoa!!!varoitus!! Varmista, etteivät etu- ja/tai takatavaratelineeseen kiinnitetyt tavarat haittaa ATV:n hallintalaitteiden käyttöä tai rajoita ajajan näkökenttää. Jaa kuorma tasaisesti ja kiinnitä huolellisesti, ettei se pääse irtoamaan ja siirtymään ajon aikana. Tavarakotelo Traktorimallien 650 H1 T3 / 650 H1 TRV T3 tavarakotelossa säilytetään mm. työkalusarjaa ja vinssin koukkua. Sivu 28

31 Taustapeilit ATV on varustettu oikean- ja vasemmanpuoleisella taustapeilillä. Peilit ovat ATV:n vakiovaruste, älä poista niitä. Huom.: Älä peilejä kiinnittäessäsi kierrä vartta koko kierrepituudeltaan kiinnikkeeseen vaan kiinnitä varsi vastinmutterin avulla; kiinnikkeen vaurioitumisvaara. Taustapeilin säätäminen (mallit: 650 H1 T3 / 650 H1 TRV T3) 1. Avaa taustapeilin kuusiokolopultteja (2 kpl), säädä peilin asentoa ja kiristä pultit. Peräkärry / peräkärryn käyttö Nämä ATV-mallit on varustettu vakiomallisella koukkuistukalla ja 51 mm (2 ) kiinnikeosilla; käytä peräkärryä ainoastaan alkuperäisiä ARCTIC CATvetokoukkuosia. Käytä peräkärryä ainoastaan yleisten teiden ulkopuolella (suljetulla alueella tai maastossa). Jaa kärrykuorma tasaisesti, kiinnitä pitävästi.!!varoitus!! Älä ylitä peräkärryn suurinta sallittua kantokykyä. Jaa kuorma tasaisesti ja järkevästi kärrylle. Taustapeilin säätö!!varoitus!! Älä ylitä ATV:n paino- ja vetokykyrajoja. Sivu 29

32 Sijoita n. 60 % kärrykuorman painosta etuakselille ja jaa kuorma siten, että aisapaino on n. 10 % kuorman painosta; älä ylitä suurinta sallittua aisapainoa. Aja hitaasti peräkärryä hinatessasi, vältä nopeita kiihdytyksiä ja jarrutuksia. Huomioi jarrutusmatkan pidentyminen kuorman kasvaessa.!!varoitus!! Aja peräkärryn kanssa tavallista hitaammin ja varovaisemmin; onnettomuusvaara. Älä käytä 2. suurempaa vaihdetta. Vältä nopeita kiihdytyksiä ja jarrutuksia, huomioi kärryn vaikutus jarrutusmatkaan. Älä aja kuormatun peräkärryn kanssa epätasaisilla alustoilla ja jyrkissä rinteissä. Ainoastaan henkilökuljetukseen suunnitellun ja kiinteällä aisalla varustettu peräkärryä saa käyttää henkilökuljetukseen; huomioi paikallisen lainsäädännön asettamat rajoitukset. Vinssin käyttö (mallit: 650 H1 T3 / 650 H1 TRV T3) Ennen vinssin käyttöönottoa edessä oleva lisälaitekiinnike on irrotettava. 1. Aja hiukan vaijeria vinssin käyttökatkaisimella ulos. 2. Irrota lisälaitekiinnikkeen lukkopultti ja kiinnike. 3. Kiinnitä vinssikoukku vaijeriin. 4. Kun lopetat vinssin käytön, kiinnitä lisälaitekiinnike suorittamalla ym. työvaiheet käännetyssä järjestyksessä. Lisälaitekiinnike Lukkopultti Sivu 30

33 ATV:n kuljettaminen kuormana Kun kuljetat ATV:tä, huomioi seuraavat säännöt: Kytke seisontajarru päälle ja aseta vaihdevipu asentoon L. Kiinnitä ATV kuljetusalustaansa asianmukaisilla ja kestävyydeltään riittävillä kiinnityshihnoilla. Huom.: Voit hankkia asianmukaiset kiinnityshihnat valtuutetulta ARCTIC CAT-edustajalta. HUOMIO Aseta mahdolliset lisäkiinnikkeet siten, ettei ATV vaurioidu. HUOMIO Varmista, että seisontajarru ja 1. vaihde ovat kytkettyinä, ja että ATV on asianmukaisesti kiinnitettynä, kun kuljetat ATV:tä. Sivu 31

34 POLTTOAINEET / ÖLJYT / VOITELUAINEET Polttoainesuositukset Bensiinimoottorilla varustetut mallit: Käytä lyijytöntä bensiiniä, jonka vähimmäisoktaanipitoisuus on 91 (polttoainesuositus 95E). Dieselmoottorilla varustetut mallit: Dieselöljy (vuodenajasta / käyttölämpötilasta riippuen kesä- / talvilaatu), setaaniluku: Moottori- ja vaihteistoöljy (muut kuin malli 700 diesel) Käytä Arctic Cat ATV:ssä API-luokituksen SE, SF tai SG vaatimukset täyttävää SAE 10W-40 moottoriöljyä. Ajoolosuhteista (lämpötilasta) riippuen moottoriöljyn viskositeetti tulisi valita oheisen kaaviokuvan mukaisesti; saat tarvittaessa lisätietoja ATV:n voitelusta valtuutetulta Arctic Cat-edustajalta. HUOMIO Muun kuin öljysuosituksen mukaisen öljyn käyttö saattaa aiheuttaa vakavan moottoririkon. HUOMIO Vaihda moottori- ja voimansiirtoöljy ensimmäisten 500 ajokilometrin jälkeen; normaali öljynvaihtoväli on km. Noudata huoltovälitaulukon ohjeita. Moottori- ja vaihteistoöljy (malli 700 diesel) Käytä moottoriöljynä SAE 10W-40 öljyä. Käytä voimansiirron öljynä 80W90 Hypoid-öljyä. Moottoriöljy Lämpötila 5W-30 20W-50 10W-40 C F Huom.: Suosittelemme alkuperäisten Arctic Cat-öljyjen ja -voiteluaineiden käyttöä. Tasauspyörästö-öljy (4x4) Käytä tasauspyörästö-öljynä 80W90 Hypoid-öljyä; se täyttää Arctic Cat ATV:n voiteluvaatimukset. HUOMIO Muun kuin öljysuosituksen mukaisen öljyn käyttö saattaa aiheuttaa vakavan tasauspyörästörikon. Sivu 32

35 Polttoaineen lisääminen!!varoitus!! Tilan, jossa polttoainetta lisätään, tulee olla hyvin tuuletettu. Suljetussa tilassa ei saa olla liekkiä (lämmitysuunit tms.) eikä moottori saa olla käynnissä tai käytön jäljiltä kuuma. TUPAKOINTI POLTTOAINETTA KÄSITELTÄESSÄ ON EHDOTTOMASTI KIELLETTY. Polttoaine laajenee lämmetessään, vältä polttoainesäiliön ylitäyttöä. Anna moottorin jäähtyä ennen polttoainetäydennystä. Täytä polttoainetta enintään kuvaan merkittyyn tasoon; ylitäytöstä johtuva polttoainevuoto aiheuttaa palovaaran. Kiristä polttoainesäiliön korkki huolellisesti.!!varoitus!! Älä koskaan täytä polttoainesäiliötä täydemmäksi kuin oheisessa kuvassa on esitetty. Sivu 33

36 ATV:N SISÄÄNAJO Uusi ATV sekä ATV:n mahdollinen vaihtomoottori vaativat sisäänajoksi kutsutun vaiheen käyttönsä alussa, jolloin sarjavalmisteiset tehdasosat hioutuvat toisiinsa sopiviksi. Sisäänajo on ATV:si tulevan toiminnan kriittisin vaihe; oikein suoritettuna sisäänajo takaa ATV:n tulevan toiminnan luotettavuuden ja pitkän käyttöiän. Käytä ensimmäisten 10 käyttötunnin aikana enintään 50 % kaasun liikealueesta ja käytä vaihtelevaa moottorin käyntinopeutta, sillä se edesauttaa moottorin osien hioutumista toisiinsa sopiviksi. Sisäänajon aikana ei tarvitse eikä saakaan ajaa koko ajan aivan pintakaasulla, koska moottorin kuormitusten vaihtelut ovat nimenomaan tärkeitä osien hioutumisprosessin kannalta. Vältä moottorin ylikuormitusta äläkä hinaa peräkärryä sisäänajovaiheen aikana. Anna moottorin lämmetä käyntilämpötilaansa ennen kuin lähdet ajamaan; anna moottorin käydä joutokäyntinopeudellaan muutaman minuutin ajan, älä kuitenkaan jatka joutokäyttöä pidempään kuin tarpeellista. Ajonopeuden suhteen pätee sama sääntö kuin käyntinopeudenkin, toisin sanoen sisäänajon aikana tulee ajaa vaihtelevilla nopeuksilla ja välttää erityisesti pitkien matkojen ajamista samalla vakionopeudella. Käytä sisäänajovaiheessa enintään 50 % kaasun liikealueesta, suorita lyhyitä kiihdytyksiä. Jarruosien sisäänajo Täyden jarrutustehon saavuttamiseksi myös hydraulijarrujen jarruosat on sovitettava toisiinsa. Jarrut toimivat (direktiivin 93/14A EC-mukaisesti) jarrupoljinta painamalla tai vasemmanpuoleista jarruvipua puristamalla hydraulisesti. Oikeanpuoleinen jarruvipu toimii seisontajarrun käyttövipuna; älä käytä sitä jarrutukseen. Sisäänajovaiheen jälkeen ATV:lle on suoritettava ensihuolto: Suorita öljynvaihto, jolloin osien hioutuessa toisiinsa sopiviksi syntyneet epäpuhtaudet poistuvat moottorista; huolellinen ensihuolto pidentää moottorin käyttöikää huomattavasti. Tarkasta samalla ATV:n säädöt sekä kiinnikkeiden kunto ja kireys. Suosittelemme ensihuollon teettämistä valtuutetussa Arctic Cat ATVhuollossa. Sivu 34

37 Ilmanpuhdistin Ilmanpuhdistin ja puhdistimen suodatinelementti on tarkastettava ja puhdistettava riittävän usein, sillä suodattimen likaantuminen saa aikaan moottoritehon laskun, polttoaineenkulutuksen lisääntymisen sekä sytytystulppien karstoittumisen. Jos ajat erityisen pölyisessä, märässä tai mutaisessa ympäristössä, tarkasta ja puhdista suodatinelementti tavanomaista useammin. HUOMIO Älä koskaan käytä ATV:tä ilmansuodattimen tai suodatinelementin ollessa rikki tai pois paikaltaan, koska moottorin kuluminen lisääntyy tällöin huomattavasti ja myös välittömän moottorivaurion mahdollisuus on olemassa. Ilmansuodatinelementin valumaöljyn poisto Tarkasta määrävälein (vähintään viikoittain) ilmanpuhdistimen kotelon alla olevasta läpinäkyvästä tyhjennysletkusta, onko ilmanpuhdistimesta valunut öljyä tai vettä; jos letkussa on öljyä tai muuta nestettä, etsi sopiva tyhjennysastia, irrota ko. tyhjennysletkun alemmassa päässä oleva tulppa ja juoksuta öljyinen neste keruuastiaan.!!varoitus!! Öljy-nesteseos on ongelmajätettä. Kaada se jäteöljyastiaan. Kiinnitä tulppa takaisin paikalleen. Iskunvaimentimet Tarkasta iskunvaimentimien toiminta sekä mahdolliset iskunvaimentimien öljyvuodot, vaimennussylinterin kunto ja tangon suoruus; jos jokin iskunvaimentimen osa on vaurioitunut, vaihda vaimentimet, ota yhteys valtuutettuun Arctic Cat ATV-huoltoon. Huom.: Jos ajat ATV:llä erityisen kylmissä olosuhteissa (< -23 C), iskunvaimennin voi vuotaa hiukan; jos vuoto on huomattava, vaimentimet on vaihdettava. Iskunvaimentimien säätö (mallit: 500 / 650 / 700 diesel) HUOMIO Tee iskunvaimentimien säätö ATV:n mukana toimitetulla kiintoavaimella oheisen taulukon mukaisesti. Jousen esijännitys Säätöasento Vaimennusvoima ATV:n kuorma 1 Pehmeä Kevyt Kasvaa Jäykkä Raskas Sivu 35

38 Huom.: Säädä iskunvaimentimet ATV kuormattomana. Sivu 36

39 HUOLTO-OHJEET Huom.: ATV on huollettava valtuutetussa Arctic Cat ATV-huollossa määräajoin. Jos ATV:stä kuuluu epätavallisia käyntiääniä, se alkaa täristää tai jokin osa ei toimi asianmukaisesti, LOPETA ATV:N KÄYTTÖ VÄLITTÖMÄSTI; vie ATV valtuutettuun Arctic Cat ATV-huoltoon tarkastettavaksi, säädettäväksi ja/tai korjattavaksi. Huom.: Noudata tarkoin seuraavia ATV:n huolto-ohjeita. Yleisvoitelu Käyttövaijerit Vaijerit eivät sinänsä kaipaa voitelua, mutta suosittelemme vaijerinpäiden voitelua määrävälein sopivalla vaijerivoiteluaineella. Moottori- / voimansiirtoöljyt ja -suodattimet (mallit: 500 / 650 H1 / 700 diesel) Huolehdi öljyn- ja suodattimenvaihdoista huoltovälitaulukon määräajan mukaisesti. Käytä moottori lämpimäksi ennen öljynvaihtoa, koska lämpimänä öljy on paremmin juoksevaa ja lisäksi kaikki epäpuhtaudet poistuvat tällöin tarkemmin öljyn mukana. 1. Aseta ATV tasaiselle alustalle. 2. Irrota moottoriöljyn täyttökorkki ja pyyhi puhtaaksi, varo päästämästä epäpuhtauksia öljytilaan. 3. Aseta sopiva tyhjennysastia öljyn tyhjennystulppien alle, irrota tyhjennystulpat. 4. Irrota suodatinpatruuna (sijaitsee voimansiirtokotelon etuosassa oikealla): aseta sopiva tyhjennysastia alle ja kierrä vanha suodatin irti. 5. Hävitä vanha suodatin asianmukaisesti (ongelmajätekeräys). 6. Sivele uuden öljynsuodattimen O- rengastiivisteeseen ohut kerros öljyä ja kiristä se paikalleen. 7. Anna öljyn valua ulos, kunnes öljyä valuu enää tipoittain, puhdista öljyn tyhjennystulpat ja kiristä paikalleen. Sivu 37

40 8. Kaada uusi öljy hitaasti moottoriin. Käytä suosituksen mukaista öljyä. Kiinnitä täyttökorkki. 9. Käynnistä moottori muutamaksi minuutiksi; tarkkaile samalla, ettei moottori vuoda öljyä. 10. Sammuta moottori ja odota minuutti. 11. Tarkasta öljyn määrä; lisää tarvittaessa samaa moottoriöljyä kuin moottorissa jo on. Etuakselin tasauspyörästön öljy Tarkasta ja vaihda vaihteistoöljy huoltovälitaulukon määräajan mukaisesti; käytä samaa SAE 80W-90 öljyä kuin tasauspyörästössä jo on: 1. Aseta ATV tasaiselle alustalle. 2. Irrota öljyn täyttökorkki ja pyyhi puhtaaksi, varo päästämästä epäpuhtauksia öljytilaan. 3. Aseta sopiva tyhjennysastia öljyn tyhjennystulpan alle, irrota tyhjennystulppa. 4. Anna öljyn valua ulos, kunnes öljyä valuu enää tipoittain, puhdista öljyn tyhjennystulppa ja kiristä tulppa paikalleen HUOMIO Tarkasta tasauspyörästön vanha öljy metallihiukkasten ja veden varalta; jos vanha öljy sisältää epäpuhtauksia, vie ATV valtuutettuun Arctic Cat ATV-huoltoon tarkastettavaksi. 5. Kaada uusi öljy hitaasti tasauspyörästöön. Käytä suosituksen mukaista öljyä. Huom.: Jos öljyntäyttöaukko on vaakatasossa, täytä öljyä kierteiden alkuun; jos täyttöaukko on pystytasossa, jätä öljyn pinta 2,5 cm (1 ) vajaaksi aukon yläreunasta. 6. Kiinnitä täyttökorkki. Sivu 38

41 Jarrupalat ATV:ssä on hydrauliset levyjarrut, joten varsinaista säätötarvetta jarruissa ei ole vaan osat säätyvät kuluessaan automaattisesti. Tarkasta kuitenkin määrävälein jarrupalojen kulutuspinnan paksuus seuraavasti: 1. Irrota etupyörä. 2. Mittaa jarrupalojen paksuus. 3. Jos jommankumman palan paksuus on alle 2 mm, palat on vaihdettava pareittain. Aseta pyörä palanvaihdon jälkeen paikalleen ja kiristä kiinnitysmutterit momenttiin 65 Nm. Tarkasta muut jarrupalat vastaavasti. Hydraulijarrut Jarrujen kunnolla on kuitenkin ratkaiseva vaikutus ATV:n turvallisuuteen, minkä vuoksi ne on tarkastettava määrävälein. 1. Paina jarrupoljin tai purista jarruvipu kiinni. 2. Yritä liikuttaa ATV:tä (moottori sammutettuna, vaihde vapaalla ja peruutusvipu etuasennossa). 3. Jos ATV:n pyörät eivät pyöri, jarrut toimivat. 4. Jos ATV:n pyörät pyörivät, jarruja on säädettävä.!!varoitus!! Tarkasta jarrujen toiminta ennen jokaista ajorupeamaa, huolla jarrut määräaikaishuoltotaulukon mukaisesti. Jarruneste Tarkasta jarrunesteen määrä säiliössään määrävälein. Jos nestepinta on alarajamerkin alapuolella, irrota sylinterin kannen kiinnitysruuvit ja kansi, lisää DOT 4-jarrunestettä ylärajamerkin tasalle. Sivu 39

42 HUOMIO Varo jarrunesteroiskeita säiliötä täydentäessäsi; pyyhi heti roiskeet pois räsyllä, jarruneste syövyttää muoviosia. HUOMIO Kun oikeanpuoleinen lukitusmutteri ei aukea, molemmat jarrupalat on vaihdettava; vie ATV valtuutettuun Arctic Cat ATV-huoltoon huollettavaksi. Akku Mallit 500 ja 650 H1: Akku on lokerossaan oikeanpuoleisen takalokasuojan alla. Malli 700 Diesel: Akku on lokerossaan ATV:n takaosassa. Mallit 650 H1 T3 ja 650 H1 TRV T3: Akku on ATV:n takaosassa. Kumisuojukset Tarkasta määrävälein kumisuojusten kunto, vaihda tarvittaessa. Mallit 650 H1 T3 ja 650 H1 TRV T3: Akku Pidä akkunesteen määrä kennostossa MAX - ja MIN -merkkien välissä; jos nestepinta laskee alarajan tasolle, lisää kennoihin tislattua vettä. Sivu 40

43 !!VAROITUS!! Akkuneste sisältää rikkihappoa (elektrolyytti). Elektrolyytin joutuminen iholle tai silmiin voi aiheuttaa pahoja palovammoja. Varo akkunesteroiskeita. Jos akun varaus on tyhjentynyt, irrota akku ATV:stä latausta varten. Lataa akku soveltuvalla laturilla (1,4 A / 10 tuntia).!!varoitus!! Akussa kehittyy aina jonkin verran räjähdysherkkää vetykaasua, minkä vuoksi akkua huollettaessa lähellä ei koskaan saa tupakoida eikä esiintyä avotulta tai kipinöitä. Suojaa silmät, iho ja vaatteet akkunesteroiskeilta; käytä suojalaseja. Huolla ja lataa akku hyvin ilmastoidussa tilassa. Akun lataaminen: 1. Irrota akun kiinnike. 2. Kun irrotat akun johtoja, irrota ensimmäisenä negatiivinen ( -) -napa ja vasta sitten positiivinen (+) -napa. Irrota akun huohotinputki. 3. Irrota akku.!!varoitus!! Varo akkunesteroiskeita; elektrolyytin joutuminen iholle tai silmiin voi aiheuttaa pahoja palovammoja. HUOMIO Älä lataa akkua AVT:hen tai akkujohtoihinsa kiinnitettynä. 4. Irrota akkukennojen tulpat, lisää tarvittaessa tislattua vettä MAX - ylärajamerkin tasolle. 5. Lataa akku soveltuvalla laturilla (1,4 A 10 tuntia). HUOMIO Älä ylitä mainittua latausvirtaa. 6. Tarkasta latauksen jälkeen akkunesteen määrä kennostossa, lisää tarvittaessa tislattua vettä MAX - ylärajamerkin tasolle. Kiinnitä kennojen tulpat. HUOMIO Varmista ennen akun kiinnittämistä ja liittämistä, että virtalukko on OFF - asennossa. 7. Aseta akku paikalleen ja kiinnitä akun kiinnike. 8. Liitä huohotinputki paikalleen; varmista, ettei putki ole taittunut tai muuten tukossa, ja että se on kiinnitettynä ATV:n runkoon. 9. Pidä akku puhtaana ja kuivana. Pidä korroosion välttämiseksi akun napaliittimet puhtaina ja voideltuina. 10. Liitä johdot akkuun käänteisessä järjestyksessä; kiinnitä akun pluskaapeli (+) ennen miinuskaapelia (-). HUOMIO Huomioi napaisuus akkua ja sähkölaitteita kytkiessäsi; plus- ja miinusnapo- Sivu 41

44 jen vaihtuminen voi aiheuttaa vakavia vaurioita maastokuljetuslaitteen sähköjärjestelmälle. Varo oikosulkemasta akun napoja. Sytytystulppa (ei koske mallia 700 diesel) ATV on varustettu moottorivaihtoehtonsa mukaisella sytytystulpalla (ks. tekniset tiedot). Jos tulpan elektrodien välisen eristeen väri on vaalean ruskea, tulpan lämpöarvo on käyttöolosuhteisiin sopiva. Jos eristeen väri on valkoinen tai tumma, sytytystulpan lämpöarvo ei ole paras mahdollinen ja/tai kaasutin kaipaa huoltoa; vie ATV valtuutettuun Arctic Cat ATV-huoltoon huollettavaksi. Huom.: Jos sytytystulppa kuluu loppuun ennen aikojaan tai vaurioituu kylmän käyttöympäristön, pääsääntöisesti käytetyn hitaan ajonopeuden tai moottorin pienen käyntinopeuden takia, ota yhteys valtuutettuun Arctic Cat ATV-huoltoon. Puhdista sytytystulpan kierteiden ympärystä ennen tulpan irrottamista; varo päästämästä likaa sylinteriin tulppaa irrottaessasi ja kiinnittäessäsi. Tarkasta tulpan elektrodiväli rakotulkilla (mallit 500 ja 650 H1: 0,7-0,8 mm); säädä tarvittaessa sivuelektrodia taivuttamalla. Varmista sytytystulppaa kiinnittäessäsi, että tulppa on oikein kierteillään. Kierrä sytytystulppa sormin tiivisterengasta myöten kierteisiinsä, kiristä uusi tulppa 1/2 kierrosta ja vanha tulppa 1/8-1/4 kierrosta lisää tulppa-avaimella em. asennosta. Joutokäyntinopeuden säätö (ei koske mallia 700 diesel) Joutokäyntinopeuden asianmukainen säätö edellyttää käyntinopeusmittarin käyttöä; jollei käytössäsi ole tarvittavia työkaluja, vie ATV valtuutettuun Arctic Cat ATV-huoltoon huollettavaksi. Dieselmoottorilla varustetut mallit on aina säädettävä valtuutetussa Arctic Cat ATV-huollossa. Joutokäyntinopeuden säätäminen: 1. Käynnistä moottori ja anna lämmetä normaaliin käyntilämpötilaansa. 2. Säädä käyntinopeus joutokäynninsäätöruuvilla suosituksen mukaiseksi. Malli H1 Joutokäyntinopeus r/min Sivu 42

45 !!VAROITUS!! Joutokäyntinopeus voidaan säätää vasta, kun moottori on lämmennyt normaaliin käyntilämpötilaansa; pidä joutokäyntinopeus oheisen taulukon mukaisena. Kaasuvipukoneiston säätö Säädä kaasuvivun vapaaliike (välys) ohjeen mukaiseksi: 1. Avaa lukitusmutteri. 2. Siirrä kumisuojus sivuun ja säädä vapaaliike 2-4 mm:ksi. 3. Kiristä pyölletty lukitusmutteri tiukasti säädintä vasten ja työnnä kumisuojus paikalleen. Kaasuttimen kohokammio Puhdista kaasuttimen kohokammio määrävälein; suosittelemme ATV:n viemistä valtuutettuun Arctic Cat ATVhuoltoon. Huohotinletkut Vaihda huohotinletkut 2 vuoden välein. Tarkasta letkut määrävälein taitosten ja muiden tukosten varalta. Varmista kaasuttimen huohotinletkun kiinnitys kaasuttimessa ja pitimissään, reititys sekä tukkeettomuus määrävälein. Ilmanpuhdistin Ilmanpuhdistin ja puhdistimen suodatinelementti on tarkastettava ja puhdistettava riittävän usein, sillä suodattimen likaantuminen saa aikaan moottoritehon laskun, polttoaineenkulutuksen lisääntymisen sekä sytytystulppien karstoittumisen. Jos ajat erityisen pölyisessä, märässä tai mutaisessa ympäristössä, tarkasta ja puhdista suodatinelementti tavanomaista useammin. Ilmansuodatin on säilytyskotelon alla. Irrota muoviniitit (2 kpl). Irrota säilytyskotelon kansi ja työnnä irrallinen verhouslevy eteen, pois. Sivu 43

46 Vedä säilytyskotelo ulos. Avaa ilmansuodatinkotelon kannen 4 kiinnikettä ja kansi. Irrota vaahtomuovinen suodatinelementti runkoineen. Irrota vaahtomuovinen suodatinelementti rungostaan. Pese osat saippuavesiliuoksella. Laita elementti muovipussiin suodatinelementeille tarkoitetun puhdistusnesteen kanssa, puristele neste vaahtomuoviin. Ota elementti pussista ja purista ylimääräinen neste pois. Kun elementti on kuivanut, aseta se takaisin paikalleen runkoonsa. HUOMIO Älä käytä öljyä ilmanpuhdistinelementissä. Aseta suodatinelementti runkoineen koteloonsa. Varmista, että vaahtomuovinen suodatinelementti runkoineen asettuu tiiviisti koteloonsa. Kiinnitä ilmansuodatinkotelon kansi 4 kiinnikkeellään; aseta kotelo paikalleen Ilmansuodatinelementin valumaöljyn poisto Tarkasta määrävälein (vähintään viikoittain) ilmanpuhdistimen kotelon alla olevasta läpinäkyvästä tyhjennysletkusta, onko ilmanpuhdistimesta valunut öljyä tai nestettä; jos letkussa on öljyä tai nestettä, etsi sopiva tyhjennysastia, irrota ko. tyhjennysletkun alemmassa päässä oleva tulppa ja juoksuta öljyinen neste keruuastiaan.!!varoitus!! Öljy-nesteseos on ongelmajätettä. Kaada se jäteöljyastiaan. Kiinnitä tulppa takaisin paikalleen. Dieselpolttoainesuodatin (ainoastaan malli 700 diesel) Malli 700 diesel on varustettu tehokkaalla dieselpolttoainesuodattimella; suodatin on puhdistettava vähintään määräaikaishuolto-ohjeen mukaisin välein (talvikäytössä useammin kuin kesällä). V-hihnakotelon tyhjennys (automaattivaihde) Huom.: Tyhjennä ATV:n voimansiirtokotelo sinne mahdollisesti kerääntyneestä tai tiivistyneestä vedestä, jos olet ajanut lammikoiden tms. läpi. Sivu 44

47 Hihnakotelon tyhjennys: 1. Aseta ATV tasaiselle alustalle. 2. Irrota tyhjennysaukon tulppa ja valuta kondenssi- / vuotovesi pois. 3. Aseta vaihdevipu vapaa-asentoon ja käynnistä moottori. 4. Ryntäytä moottoria muutamia kertoja veden poistamiseksi (varmista, ettei ATV lähde hallitsemattomasti liikkeelle), sammuta moottori. 5. Sulje tyhjennysaukon tulppa huolellisesti. Huom.: Tarkasta V-hihnan ja hihnapyörien sekä kytkimen kunto määrävälein; vaihda tarvittaessa. Renkaat ATV on varustettu tubeless-matalapainerenkailla; oikea rengaskoko löytyy oheisesta taulukosta. Käytä ainoastaan ATV:si määrättyjä renkaita (koko ja tyyppi).!!varoitus!! Käytä oikean kokoisia ja tyyppisiä renkaita, pidä rengaspaineet ohjearvon mukaisina. Malli Etu Taka 500 ja 650 H1 185/65/15 25x /60/15 25x diesel 25x x10-12 T Rengaspaineet ATV:n työkalusarjaan kuuluu rengaspainemittari; tarkasta rengaspaineet ennen ajorupeamaa. Tyyppi Maantierenkaat Maastorenkaat Rengaspaineet (kaikki ATV-mallit) Etu Taka 0,8-1,0 bar (kuormasta ja ajoalustan kunnosta riippuen) 0,8-1,0 bar (kuormasta ja ajoalustan kunnosta riippuen) Renkaan kunto ja kulutuspinta Vaihda kuluneet renkaat ajoissa uusiin, sillä kuluneilla renkailla ajaminen on hengenvaarallista. Rengas on loppuun kulunut, kun kulutuspintaa on maastorenkaassa jäljellä alle 3 mm ja maantierenkaassa alle 1,6 mm. Huomioi myös paikalliset määräykset kulutuspinnan syvyydestä! Kun renkaiden kulutuspinta on kulunut määriteltyyn rajaan, vaihda renkaat. Sivu 45

48 !!VAROITUS!! Lähes loppuun kuluneiden renkaiden käyttö on vaarallista ja heikentää ATV:n ajo-ominaisuuksia, pitoa sekä hallittavuutta. Renkaan vaihtaminen ATV on varustettu tubeless-matalapainerenkailla, jossa rengas ja vanne muodostavat keskenään ilmatiiviin liitoksen ilman erillistä sisärengasta. Jos vanteen tai renkaan tiivistepinta vaurioituu, rengas alkaa vuotaa; ole varovainen renkaita vaihtaessasi, etteivät tiivistepinnat vaurioidu. Jollei käytössäsi ole rengastyön vaatimia työkaluja, anna työ valtuutetun Arctic Cat ATVhuollon tehtäväksi. HUOMIO Varo vaurioittamasta vanteen tai renkaan tiivistysreunaa niitä toisistaan irrottaessasi. Etu- / takarenkaan irrotus ja kiinnitys: Pysäköi ATV tasaiselle alustalle ja kytke käsijarru päälle. Avaa hiukan renkaan kiinnitysmuttereita. Nosta ATV:n ao. akseli tunkilla ilmaan. Irrota rengas. Aseta rengas paikalleen ja kierrä kiinnitysmutterit paikalleen. Kiristä mutterit kiinnitysmomenttiinsa 65 Nm. Laske ATV alas ja poista tunkki. Ajovalot Huom.: Polttimon lasiosa on hauras, älä koske lasiin polttimoa vaihtaessasi. Jos kosket lasiin, pyyhi se puhtaaksi kuivalla räsyllä. Polttimon vaihtaminen: Irrota suojus ja kanta. Ota kanta ulos ja irrota polttimo. Kiinnitä uusi polttimo kantaan. Kokoa irrottamasi osat käännetyssä irrotusjärjestyksessään. HUOMIO Varo koskettamasta paljaalla iholla lasiin polttimoa vaihtaessasi; jos kosket lasiin, pyyhi se puhtaaksi kuivalla räsyllä. Sivu 46

49 Rekisterikilven valo Vaihda rekisterikilpivalopolttimo seuraavasti: 1. Irrota polttimon suojalasin kiinnitysruuvit (2 kpl) ja suojalasi. 2. Vedä polttimo irti. 3. Paina uusi polttimo kantaan. 4. Kiinnitä suojalasi paikalleen. Taka- / jarruvalo Vaihda taka- / jarruvalopolttimo seuraavasti: 1. Kierrä takavalon kanta vastapäivään irti kiinnityksestään. 2. Irrota polttimo kannastaan painamalla ja kääntämällä vastapäivään. 3. Aseta uusi polttimo kantaan, kiinnitä polttimo painamalla ja kääntämällä myötäpäivään. 4. Kiinnitä kanta myötäpäivään kääntämällä takaisin paikalleen kiinnitykseensä. Sulakkeet ATV:n (mallit 500, 650 ja 700) sulakelokero on satulan alla. Huom.: Paina sulakkeen vaihtamiseksi kiinnityskynsiä sulakekotelon molemmilta puolilta. Tarkasta aina ensimmäiseksi sulake jonkin sähkölaitteen lopettaessa toimintansa. Sivu 47
