1

2 0 Jäähdyttimet Jäähdyttimet yleiskatsaus...4 Seinämalli, CUVN...6 Katto, CUH...64 Ulkoilma, CUON...70 Vortex Vortex yleiskatsaus...76 Vortex-jäähdytin, BP...78 Korkean lämpötilan Vortex-jäähdytin, HT...82 Lisävarusteet...84 Ilma/vesi-jäähdyttimet Lämmönsiirto yleiskatsaus...86 Seinämalli, PWS...88 Katto, PWD...92 Tuuletus Tuuletus yleiskatsaus...94 Seinämalli, EF / EFP / EFA / EFAP...96 Katto, RFU / REU Lämmitys ja kondensoitumisen esto Lämmitys ja kondensoitumisen esto yleiskatsaus Lämmittimet, EGK / EHG / ECH / ECHT Lämmitinpuhaltimet, EGL / EHV / ECR Paineentasaus, EDA / EDAS Tyhjennystulppa, DWP / PDV Ohjaus Ohjaus yleiskatsaus Termostaatti, EFR / ETR Hygrostaatti, ETF Käy sivustossamme 1

3 2 Yleistuotekuvasto

4 0 Kotelon sisällä voi ilmetä kahdenlaisia lämpöön liittyviä ongelmia: Ylikuumeneminen Kosteus tai veden tiivistyminen. Ylikuumenemista saattaa johtua kotelossa sisäisen lämmöntuoton tai ulkoisten lämmönlähteiden takia. Laitteiden ylikuumeneminen lyhentää komponenttien käyttöikää ja lisää hajoamisriskiä. Eldonilla on haitallisen ylikuumenemisen estämiseksi laaja valikoima jäähdytysratkaisuja: Jäähdytinlaitteiden käyttö on tehokas jäähdytysratkaisu, joka ei edellytä, että ulkoilman lämpötila on alempi kuin haluttu kotelon sisälämpötila. Jäähdytinlaitteet poistavat lisäksi kosteutta kotelon sisäilmasta ja estävät näin veden tiivistymistä. Vortex-jäähdyttimet sopivat erityisesti käyttösovelluksiin, joissa työskentelylämpötila on hyvin korkea ja muita jäähdytysratkaisuja ei voi käyttää niiden suurimman sallitun käyttölämpötilan takia. Lämmönvaihtimet, kuten ilma/vesijäähdyttimet, ovat hyvä ratkaisu, kun tarvitaan tehokasta jäähdytystä ja vettä on saatavilla. Suodatintuulettimet ovat kustannustehokas ja helposti asennettava jäähdytysratkaisu. Niitä voidaan käyttää kaikissa ohjauspaneeleissa, jos ympäröivät olosuhteet eivät aiheuta rajoituksia. Yksi vaarallisimmista riskeistä sähkökoteloissa on veden tiivistyminen ja korkea kosteustaso, mikä voi lyhentää sähkölaitteen käyttöikää. Veden tiivistymistä ilmenee, jos lämpötila laskee alle kastepisteen. Eldonin valikoimassa on erilaisia lämmittimiä, joilla kotelon sisällä olevan ilman lämpötilaa voi nostaa. Pienet lämmittimet on tarkoitettu pienille koteloille, jotka eivät vaadi suurta lämmitystehoa. Keskikokoiset ja suuret lämmittimet on tarkoitettu suurille koteloille, joissa luotu lämpö ei ole liian korkea, mutta joissa on päivän ja yön aikana tapahtuvista lämpötilan vaihteluista johtuva veden tiivistymisen riski. Lämmitinpuhaltimet varmistavat lämmön tasaisen jakaantumisen suurissa koteloissa, joissa ei ole tarpeeksi luonnollista ilmankiertoa. Eldonin valikoimaan kuuluu myös erilaisia energiatehokkuutta lisääviä ohjauslaitteita, joilla saadaan paras mahdollinen tasapaino haluttujen lämpöolosuhteiden ja energiankäytön välille. Termostaatit lämpötilan hallintaan. Tämä on paras ratkaisu koteloille, joissa on jäähdytystai lämmityskomponentteja mutta joissa ei ole omaa lämpötilan ohjausta. Hygrostaatit suhteellisen ilmankosteuden hallintaan. Tämä on hyvä ratkaisu koteloille, joissa on suuri veden tiivistymisen riski, koska vähimmäisohjaus ei estä tiivistymistä varmasti. Koteloille on saatavana sertifiointeja, kuten UL, CSA ja GOST, jotka helpottavat koteloiden vientiä. Käy sivustossamme 3

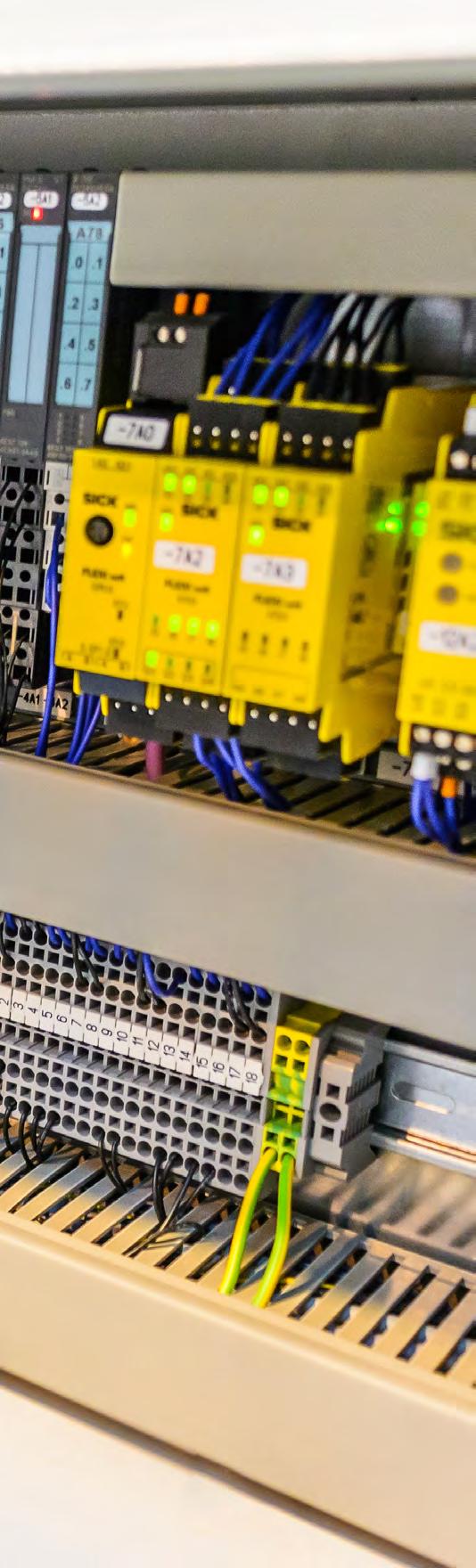

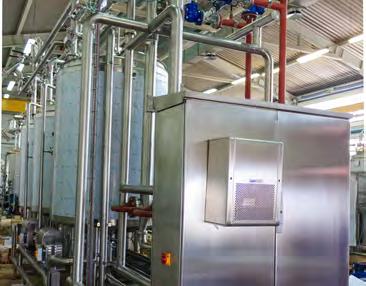

5 Jäähdyttimet Tyypillinen käyttösovellus Teollisuus Palvelinhuoneet Elintarviketeollisuus Sähköohjauskaapit sisältävät elektroniikkalaitteita kuten ajureita, PLC-ohjaimia, releitä, käynnistimiä, virtalähteitä, jne. Yleisenä sääntönä voidaan pitää sitä, että käyttölämpötilan ollessa 10 C korkeampi kuin suositeltu enimmäislämpötila, laitteen käyttöikä lyhenee 0 prosenttia. Eldonilla on laaja valikoima teräksestä ja ruostumattomasta teräksestä valmistettuja jäähdyttimiä sekä sisä- että ulkokäyttöön. Kaikki jäähdyttimet perustuvat suljettuun kiertoon, ja sopivat siten erityisen hyvin pölyisiin ympäristöihin. Käyttösovellukset CUVN Seinämallinen CUVN asennettiin kaapin takaosaan varmistamaan, että PLCpaneelin lämpötila ei nouse korkeammaksi kuin 3 ºC. 4 Yleistuotekuvasto

6 0 Energiasäästöt Uusien komponenttien ja älykkään energianhallinnan (SEM) ansiosta sähkönkulutus on jopa 23 prosenttia pienempi kuin vanhemmissa malleissa tehon lisääntyessä saman verran. Hyväksynnät Kaikilla jäähdyttimillä on seuraavat sertifikaatit: CE, GOST ja culus. UL Listed tuote ei vaadi lisätutkimuksia asennuksen aikana, joten sertifioinnit säästävät rahaa ja paneelin asentajan aikaa. Käy sivustossamme

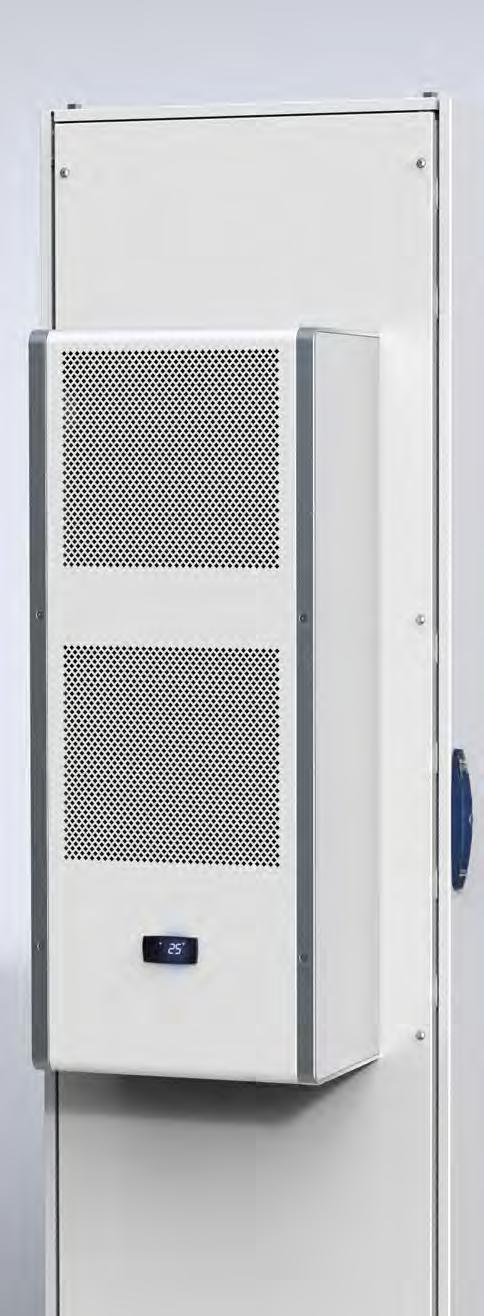

7 CUVN, Jäähdytin, sisäkäyttöön, pysty, Jäähdytin, sisäkäyttöön, pysty, CUVN Jäähdyttimet Pysty CUVN IP 4 TYPE 12 Kuvaus: Tehokas jäähdytin pystyasennukseen. Jäähdytin asennetaan puolittain upottaen kaapin sisätilan maksimoimiseksi. Jäähdytin sarja kattaa alueen 360W:sta 90W:iin. Sarja on varustettu "itsepuhdistuvalla" lauhdutin kelalla joka tekee suodattimien käytö tarpeettomaksi. Jäähdytysteho on taulukossa L3/L3, jäähdytysteho erikoisolosuhteille löytyy käyrästöstä. Kaikki yli 1000W mallit varustettu kondenssiveden haihduttajalla. Elektroninen termostaatti (ECB) alkaen mallista. Otsoniystävällinen jäähdytysaina R134a. Liitäntä: Jousiliittimet vakiona. Materiaali: Galvanoitu teräs, ruostumaton teräs AISI 304, haponkestävä AISI 316 kysyttäessä. Lämpötila-alue sisällä: +2ºC... +4ºC Lämpötila ulkopuolinen: +20ºC... +ºC. Kotelointiluokka: IP 4 TYPE 12. Pintakäsittely: RAL 703 galvanoitu teräs versio. Hyväksynnät: CE, culus_ul Listed. Pakkaus koko: 1 yksikkö. 6 Yleistuotekuvasto

8 Mittataulukko CUVN 0 IP 4 TYPE 12 K L S Jäähdytysteho L3L3 (W) Jäähdytysteho L3L0 (W) Tehonkulutus L3L0 (W) Liitäntä (V/v/Hz) Osa nro / 1 / 0-60 CUVN / 1 / 0-60 CUVN / 1 / 0-60 CUVN / 1 / 0-60 CUVN / 1 / 0-60 CUVN / CUVN / 1 / 0-60 CUVN / CUVN / 1 / 0-60 CUVN / CUVN / 1 / 0-60 CUVN / CUVN / CUVN / 1 / 0-60 CUVN03602SS / 1 / 0-60 CUVN002SS / 1 / 0-60 CUVN0802SS / 1 / 0-60 CUVN1002SS / 1 / 0-60 CUVN1002SS / CUVN1004SS / 1 / 0-60 CUVN21002SS / CUVN21004SS / 1 / 0-60 CUVN30002SS / CUVN30004SS / 1 / 0-60 CUVN4002SS / CUVN4004SS / CUVN904SS Max käyntivirta (A) Käynnistysvirta (A) Etusulakkeet (A) Ilman virtaus (m³/h) Melutaso (db) Gross weight Osa nro CUVN CUVN CUVN CUVN CUVN CUVN CUVN CUVN CUVN CUVN CUVN CUVN CUVN CUVN03602SS CUVN002SS CUVN0802SS CUVN1002SS CUVN1002SS CUVN1004SS CUVN21002SS CUVN21004SS CUVN30002SS CUVN30004SS CUVN4002SS CUVN4004SS , CUVN904SS Käy sivustossamme 7

9 Mittakuvat CUVN CUVN03602 / CUVN03602SS CUVN002 / CUVN002SS Top Päältä view Top Päältä view Asennusaukko Cut-out Asennusaukko Cut-out ,8 8 26,8 Cooling Jäähdytysteho capacity [W] [W] Suorituskyky Performance Ympäristön Ambient Temperature lämpötila [ C] [ C] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Cooling Jäähdytysteho capacity [W] [W] Suorituskyky Performance Ympäristön Ambient Temperature lämpötila [ C] [ C] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] 8 Yleistuotekuvasto

10 Mittakuvat CUVN 0 CUVN0802 / CUVN0802SS CUVN1002 / CUVN01002SS Top Päältä view 200 Top Päältä view 306. Asennusaukko Cut-out Asennusaukko Cut-out , , Suorituskyky Performance Suorituskyky Performance Cooling Jäähdytysteho capacity [W] [W] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Cooling Jäähdytysteho capacity [W] [W] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Ympäristön Ambient lämpötila Temperature [ C] [ C] Ympäristön Ambient temperature lämpötila [ C] [ C] Käy sivustossamme 9

11 Mittakuvat CUVN CUVN1002 / CUVN1002SS CUVN1004 / CUVN1004SS Top Päältä view Top Päältä view Asennusaukko Cut-out Asennusaukko Cut-out Cooling Jäähdytysteho capacity [W] [W] Suorituskyky Performance Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Cooling Jäähdytysteho capacity [W] [W] Performance Suorituskyky Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Ympäristön Ambient Temperature lämpötila [ C] [ C] Ambient Ympäristön Temperature lämpötila [ C] 60 Yleistuotekuvasto

12 Mittakuvat CUVN 0 CUVN21002 / CUVN21002SS CUVN21004 / CUVN21004SS CUVN30002 / CUVN30002SS CUVN30004 / CUVN30004SS Top Päältä view 30. Top Päältä view Asennusaukko Cut-out Asennusaukko Cut-out Suorituskyky Performance Performance Suorituskyky Cooling Jäähdytysteho capacity [W] Ympäristön Ambient Temperature lämpötila [ C] [ C] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Cooling Jäähdytysteho capacity [W] Ambient Ympäristön Temperature lämpötila [ C] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Käy sivustossamme 61

13 Mittakuvat CUVN CUVN4002 / CUVN4002SS CUVN4004 / CUVN4004SS Front Edestäview CUVN904 / CUVN904SS Top Päältä view 310 Top Päältä view Asennusaukko Cut-out Asennusaukko Cut-out Suorituskyky Performance Suorituskyky Performance Cooling Jäähdytysteho capacity [W] [W] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Cooling Jäähdytysteho capacity [W] [W] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Ympäristön Ambient Temperature lämpötila [ C] [ C] Ambient Ympäristön Temperature lämpötila [ C] 62 Yleistuotekuvasto

14 0 Käy sivustossamme 63

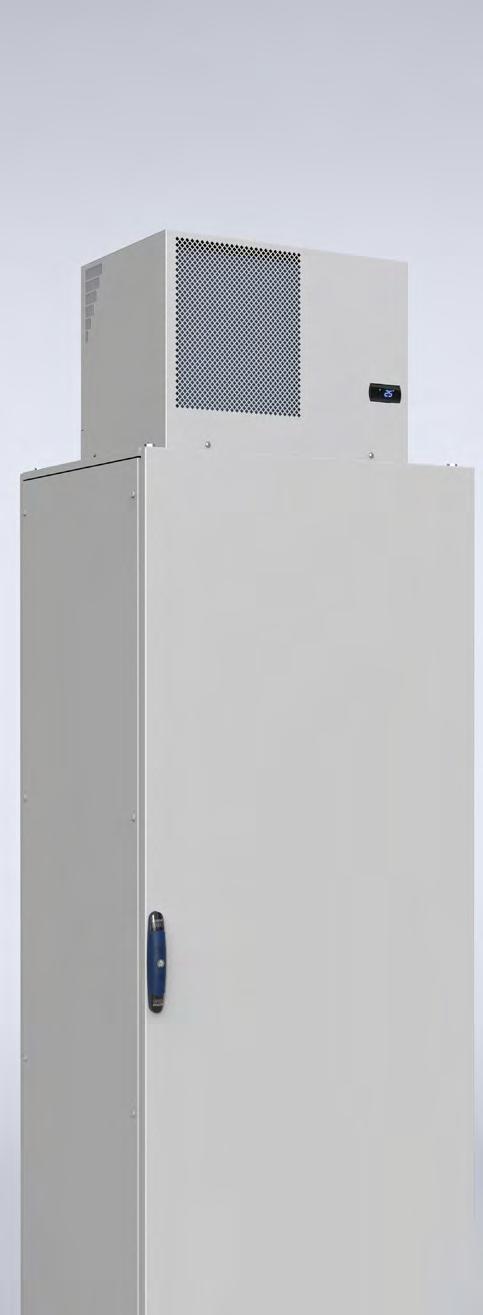

15 CUH, Jäähdytin, sisäkäyttöön, katto, Jäähdytin, sisäkäyttöön, katto, CUH Jäähdyttimet Katto CUH IP 4 Kuvaus: Korketasoinen jäähdytin kattoasennukseen ja ilmajäähdytys katta tehoalueet 600W:sta 3800W: iin. Kondensioveden hallinta estää veden joutumisen kaappiin. Helppo asennus irooitettavalla asennuskehikolla. Yhteistä kaikille malleille on itsepuhdistuva lauhdutin yksikkö, jolloin ei tarvita suodattimia. Usemmat yksiköt varustett kondension haihduttajalla ja "kolmoissuojauksella" (1400W W). Vakiona elektroninen termostaatti (ECB) kaikissa jäähdyttimissä. Jäähdytysteho ilmoitettu taulukossa L3/L3, jäähdytysteho eri olosuhteille selviää käyristä. Otsoni ystävällinen jäähdytysaine R134a. Liitäntä: Jousiliittimet vakiona. Materiaali: Teräs RAL 703 pulverimaalaus. Lämpötila-alue sisällä: 2ºC... 4ºC. Lämpötila ulkopuolinen: 20ºC... ºC. Kotelointiluokka: IP 4 Pintakäsittely: RAL 703. Hyväksynnät: CE, cruus_ul Recognized. Pakkaus koko: 1 yksikkö. 64 Yleistuotekuvasto

16 Mittataulukko CUH 0 IP 4 K L S Jäähdytysteho L3L3 (W) Jäähdytysteho L3L0 (W) Tehonkulutus L3L0 (W) Liitäntä (V/v/Hz) Osa nro / 1 / 0-60 CUH / 1 / 0-60 CUH / 1 / 0-60 CUH / 1 / 0-60 CUH / 1 / 0-60 CUH / CUH38004 Max käyntivirta (A) Käynnistysvirta (A) Etusulakkeet (A) Ilman virtaus (m³/h) Melutaso (db) Gross weight Osa nro CUH CUH CUH CUH CUH CUH38004 Käy sivustossamme 6

17 Mittakuvat CUH CUH06002 Top Päältä view Asennusaukko Cut-Out Sisään IN 242 OUT Ulos Cooling capacity [W] Cooling Jäähdytysteho capacity [W] [W] Jäähdytysteho [W] Suorituskyky Performance Ympäristön Ambient Temperature lämpötila [ C] Front Päältä view Asennusaukko Cut-Out Top Edestä view 33 CUH Sisään 242 OUT Ulos 8 IN Suorituskyky Performance Ambient Ympäristön Temperature lämpötila [ C] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Yleistuotekuvasto

18 Mittakuvat CUH 0 CUH Sisään IN 8 OUT Ulos Asennusaukko Cut-Out Top Päältä view 600 Top Päältä view CUH Cooling Jäähdytysteho capacity [W] Cooling Jäähdytysteho capacity [W] Suorituskyky Performance Ympäristön Ambient Temperature lämpötila [ C] Sisään IN Performance Suorituskyky OUT Ulos Ambient Ympäristön Temperature lämpötila [ C] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] 0.2 Asennusaukko Cut-Out Käy sivustossamme 67

19 Mittakuvat CUH CUH27002 Asennusaukko Cut-Out Top Päältä view Front Edestä view Side Sivulta view Asennusaukko Cut-Out Top Päältä view CUH Cooling Jäähdytysteho capacity [W] Cooling Jäähdytysteho capacity [W] Sisään IN 100 Sisään IN Suorituskyky Performance Ympäristön Ambient Temperature lämpötila [ C] Suorituskyky Performance Ympäristön Ambient Temperature lämpötila [ C] 13 OUT Ulos Ulos Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] 0.2 Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] 68 Yleistuotekuvasto

20 0 Käy sivustossamme 69

21 CUON, Jäähdytin, ulkokäyttöön, pysty, Jäähdytin, ulkokäyttöön, pysty, CUON Jäähdyttimet Ulkokäyttöön CUON IP 4 TYPE 4, 4X Kuvaus: Korkeatasoinen jäähdytin pystyasennukseen. CUON on ilmajäähdytin kriittisten sähkölaitteiden jäähdytykseen ulkona. Yksikkö asennetaan kaapin ulkopinnalle, jolloin säästetään kaapin sisätilaa. Yhteistä kaikille malleille on itsepuhdistuva lauhdutin yksikkö, jolloin ei tarvita suodattimia. Mekaaninen termostaatti on asnnettu jäähdyttimen sisälle ja asettelualue on 2ºC...4ºC, tehdasasetus on 3ºC. Jäähdytysteho ilmoitettu taulukossa L3/L3, jäähdytysteho eri olosuhteille selviää käyristä. Otsoni ystävällinen jäähdytysaine R134a. Liitäntä: Jousiliittimet vakiona. Materiaali: Galvanoitu teräs, ruostumaton teräs AISI 304, haponkestävä AISI 316 kysyttäessä. Lämpötila-alue sisällä: +2ºC... +4ºC. Lämpötila ulkopuolinen: -40 to + ºC. Kotelointiluokka: IP 4 TYPE 4, 4X. Hyväksynnät: CE, culus_ul Listed. Pintakäsittely: RAL 703 galvanoitu teräs versio. 70 Yleistuotekuvasto

22 Mittataulukko CUON 0 IP 4 TYPE 4, 4X K L S Jäähdytysteho L3L3 (W) Jäähdytysteho L3L0 (W) Tehonkulutus L3L0 (W) Liitäntä (V/v/Hz) Osa nro / 1 / 0-60 CUON / 1 / 0-60 CUON / 1 / 0-60 CUON / 1 / 0-60 CUON / CUON / 1 / 0-60 CUON / CUON / 1 / 0-60 CUON / CUON / 1 / 0-60 CUON002SS / 1 / 0-60 CUON0802SS / 1 / 0-60 CUON1002SS / 1 / 0-60 CUON1002SS / CUON1004SS / 1 / 0-60 CUON21002SS / CUON21004SS / 1 / 0-60 CUON4002SS / CUON4004SS Max käyntivirta (A) Käynnistysvirta (A) Etusulakkeet (A) Ilman virtaus (m³/h) Melutaso (db) Gross weight Osa nro CUON CUON CUON CUON CUON CUON CUON CUON CUON CUON002SS CUON0802SS CUON1002SS CUON1002SS CUON1004SS CUON21002SS CUON21004SS CUON4002SS CUON4004SS Käy sivustossamme 71

23 Mittakuvat CUON CUON002 / CUON002SS CUON0802 / CUON0802SS Top Päältä view Top Päältä view Asennusaukko Cut-out Asennusaukko Cut-out Suorituskyky Performance Performance Suorituskyky Cooling Jäähdytysteho capacity [W] [W] Ambient Ympäristön Temperature lämpötila [ C] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Cooling Jäähdytysteho capacity [W] [W] Ambient Ympäristön Temperature lämpötila [ C] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] 72 Yleistuotekuvasto

24 Mittakuvat CUON 0 CUON1002 / CUON1002SS CUON1002 / CUON1002SS Top Päältä view 306. Top Päältä view 306. Asennusaukko Cut-out Asennusaukko Cut-out Suorituskyky Performance Performance Suorituskyky Cooling Jäähdytysteho capacity [W] [W] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Cooling Jäähdytysteho capacity [W] [W] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Ympäristön Ambient Temperature lämpötila [ C] Ympäristön Ambient Temperature lämpötila [ C] Käy sivustossamme 73

25 Mittakuvat CUON CUON1004 / CUON1004SS CUON21002 / CUON021002SS Top Päältä view Top Päältä view Asennusaukko Cut-out Asennusaukko Cut-out Suorituskyky Performance Suorituskyky Performance Cooling Jäähdytysteho capacity [W] [W] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Cooling Jäähdytysteho capacity [W] [W] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Ympäristön Ambient Temperature lämpötila [ C] Ympäristön Ambient Temperature lämpötila [ C] 74 Yleistuotekuvasto

26 Mittakuvat CUON 0 CUON21004 / CUON021004SS CUON4002 / CUON4002SS CUON4004 / CUON4004SS Top Päältä view 30. Top Päältä view Asennusaukko Cut-out Asennusaukko Cut-out Performance Suorituskyky Performance Suorituskyky Cooling Jäähdytysteho capacity [W] [W] Ympäristön Ambient Temperature lämpötila [ C] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Cooling Jäähdytysteho capacity [W] [W] Ympäristön Ambient Temperature lämpötila [ C] Inside Kaapin cabinet sisälämpötila temperature [ C] [ C] Käy sivustossamme 7

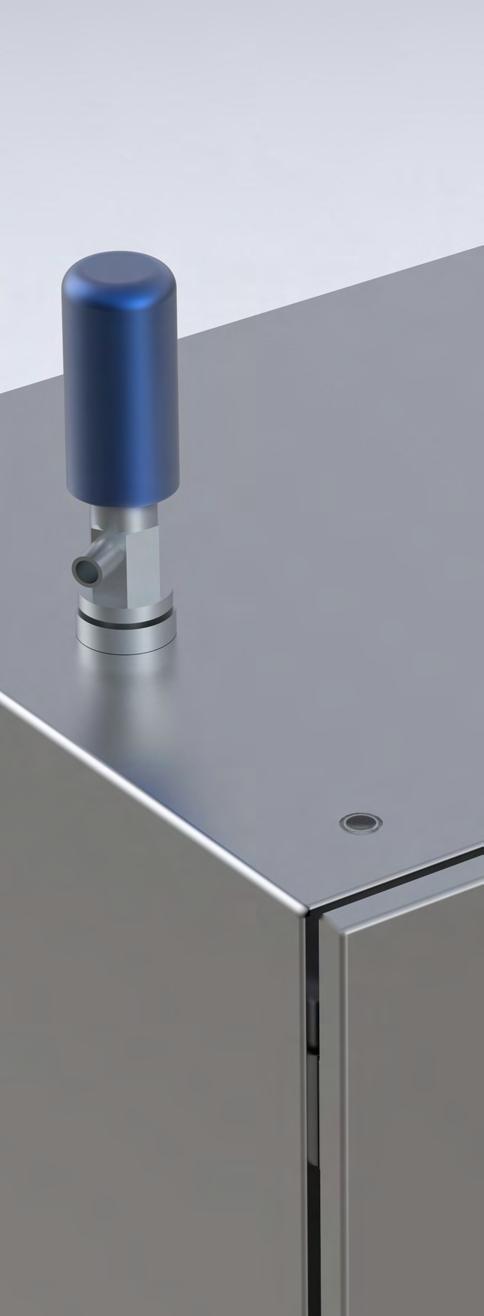

27 Vortex Tyypilliset käyttösovellukset Vortex Lasiteollisuus Valimot Terässulatot Öljy ja kaasu Eldonin Vortex-jäähdytin sisältää pyörreputken, joka muodostaa paineilman avulla kylmää ilmaa. Se on luotettava ratkaisu sähkökaapin jäähdyttämiseen jopa vaativissa olosuhteissa, joissa muut jäähdytysjärjestelmät eivät toimi kunnolla. Tämä ratkaisu sopii pölyisiin ympäristöihin kaapin sisälle muodostuvan ylipaineen ansiosta ja korkeiden lämpötilojen käyttökohteisiin, koska Eldonin Vortex-jäähdytin toimii tehokkaasti jopa 93 ºC:ssa. Pultruusio Pultruusiossa hartsilla pinnoitetut kuidut ohjataan yhteen ja vedetään kuumennetun suulakkeen läpi. Suulakkeen kuumuus voi vaikuttaa linjaston ohjauspaneeliin. Vortex BP -jäähdytintä käytettiin alentamaan kaapin sisälämpötilaa ja suojaamaan siten PLC-ohjainta ja ohjauslaitteita toimintahäiriöiltä. Pääsyynä Vortex-jäähdyttimen valintaan oli kuitenkin se, että se antoi laitteille lisäsuojan ympäristön pölyä vastaan kaapin sisällä olevan ylipaineen ansiosta. Terässulatto Sähkökaappeja ei yleensä sijoiteta masuunin läheisyyteen, mutta toisinaan ne voivat sijaita lähellä sulaa rautaa, joka on erittäin kuumaa. Tässä tapauksessa sopivin jäähdytysratkaisu oli kuuman lämpötilan Vortex HT -jäähdytin. 76 Yleistuotekuvasto

28 0 Huoltovapaa Vortex-jäähdyttimessä ei ole liikkuvia osia, suodattimia tai kylmäaineita, mikä tekee siitä erittäin luotettavan ja huoltovapaan. Asennustyö minimoitu Helppo ja nopea asentaa sähkölaitteiden vakiomalliseen asennusaukkoon. Veden kondensoitumisen esto Vortex-jäähdytin laskee kaapin sisälämpötilaa ja säilyttää samalla ilmankosteuden vakaana. Kaapin korkea suojaus Viileä ja puhdas ilma jäähdyttää kaappia ja paineistaa sen, joten kaappiin ei pääse ulkoilmaa. Käy sivustossamme 77

29 Enclosure, BP, Vortex-jäähdytin,, Vortex-jäähdytin, BP floor standing, mild steel, combinable, single door, Enclosure, floor standing, mild steel, combinable, single door Vortex Vortex-jäähdytin BP IP 66 TYPE 4X Kuvaus: Kompakti, luotettava ja kustannustehokas viilentämään ja pitämään kaapin puhtaana. Toimii paineilmalla. Helppo asentaa jälkikäteenkin kaapeli läpimenoaukkoon työmaallakin. Vortex BP takaa 30ºC lämpötilan pudotuksen kun tuloilman paine on 7 bar ( kohonnut tuloilman lämpötila ja matalapaine laskevat jäähdytystehoa). Jatkuvassa Vortexin käytössä suositeltava ilmankosteus 4%, ei kondensoitumista kaapissa ( kaapin oltava tiivis ). Soveltuva vaikka ympäristön lämpötila on 2ºC, jäähdytin kestää tämän. Useimmat TYPE 4 ja 4x laitteet sisältävät äänenvaimentimen. Jäähdyttimet asennettava pystyasentoon. Materiaali: Sisäputki ruostumaton teräs. Ulkokuori: BP TYPE 12 muovi ja alumiini, BP TYPE 4 alumiini ja 4x ruostumaton teräs Kotelointiluokka: Mallista riippuen: IP 66 TYPE 4X. Hyväksynnät: CE, UL_listed. Pakkaus koko: Vortex jäähdytin ja asennustarvikkeet. 78 Yleistuotekuvasto

30 Mittataulukko BP 0 IP 66 TYPE 4X IP 4 TYPE 12, Alumiini K Jäähdytysteho (W) Ilman virtaus (l/min) Ääni (db) Vaimennin vakiona Matalapaine ohjausventtiili Asennusaukko (mm) Ilman sisäänmeno Osa nro Ei Ei 22 1/8" BP Ei Ei 29 1/4" BP Ei Ei 29 1/4" BP Ei Ei 29 1/4" BP4040 IP 66 TYPE 4, Alumiini K Jäähdytysteho (W) Ilman virtaus (l/min) Ääni (db) Vaimennin vakiona Matalapaine ohjausventtiili Asennusaukko (mm) Ilman sisäänmeno Osa nro Ei Kllä 33 1/8" BP Kllä Kllä 48 1/4" BP Kllä Kllä 48 1/4" BP Kllä Kllä 48 1/4" BP4640 IP 66 TYPE 4X, Ruostumaton teräs K Jäähdytysteho (W) Ilman virtaus (l/min) Ääni (db) Vaimennin vakiona Matalapaine ohjausventtiili Asennusaukko (mm) Ilman sisäänmeno Osa nro Ei Kllä 33 1/8" BP4608SS Kllä Kllä 48 1/4" BP461SS Kllä Kllä 48 1/4" BP4630SS Kllä Kllä 48 1/4" BP4640SS Käy sivustossamme 79

31 Mittakuvat BP BP 4008 BP401 / BP4030 / BP Top Päältä view 32 Top Päältä view Yleistuotekuvasto

32 Mittakuvat BP 0 BP4608 / BP4608SS BP461 / BP4630 / BP4640 BP461SS / BP4630SS / BP4640SS Käy sivustossamme 81

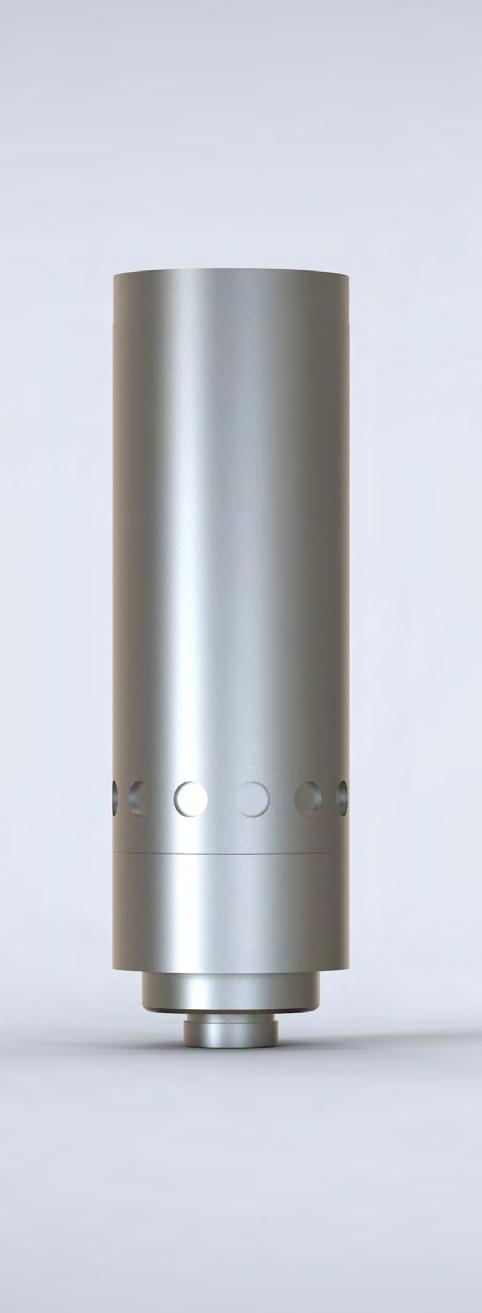

33 Enclosure, HT, Vortex-jäähdytin, korkea lämpötila,, Vortex-jäähdytin, korkea lämpötila, HT floor standing, mild steel, combinable, single door, Enclosure, floor standing, mild steel, combinable, single door Vortex Vortex, korkeiden lämpötilojen jäähdytin HT IP 66 TYPE 4X Kuvaus: Kompakti, luotettava ja edullinen tapa jäähdyttää. Se saa aikaan paineilmaa ilman liikkuvia osia. Helppo asentaa kaapelin läpivientiin vaikka kotelo olisi jo kentällä. Vortex jäähdytin HT antaa 48ºC lämpötilan pudotuksen tuloilmaan kun tulopaine on 7bar (huomattava tuloilman lämpötilan nousu voi aiheuttaa kylmän ilman lämpötilan nuosua, paineen pienennys vaikuttaa myös jäähdytykseen). Vortexin jatkuva käyttö, sisäilman suhteellinen kosteus 4%, ei aiheuta kosteuden lissäntymistä (kaappi pitää olla tiivistetty). Ympäristön lämpötila voi olla jopa 93ºC, sisäpuoliset komponentit kestävät tämän lämpötilan. Varustettu äänenvaimentimella. Jäähdytin pitää asentaa pystyasentoon jotta säilytetään suojausluokka. Materiaali: Vortex putki valmistettu ruostumattomasta teräksestä. Ulkokouri:BP TYPE 12 muovi ja alumiini, BP TYPE 14 alumiini ja TYPE 4x ruostumaton teräs Kotelointiluokka: Riippuu versiosta, IP 66 TYPE 4X. Hyväksynnät: CE, culus_listed. Pakkaus koko: Vortex jäähdytin ja asennustarvikkeet. 82 Yleistuotekuvasto

34 Mittataulukko HT 0 IP 66 TYPE 4X IP 66 TYPE 4, Alumiini K Jäähdytysteho (W) Ilman virtaus (l/ min) Ääni (db) Vaimennin vakiona Matalapaine ohjausventtiili Asennusaukko (mm) Ilman sisäänmeno Osa nro Kyllä Kyllä 48 1/4" HT Kyllä Kyllä 48 1/4" HT Kyllä Kyllä 48 1/4" HT4640 IP 66 TYPE 4X, Ruostumaton teräs K Jäähdytysteho (W) Ilman virtaus (l/ min) Ääni (db) Vaimennin vakiona Matalapaine ohjausventtiili Asennusaukko (mm) Ilman sisäänmeno Osa nro Kyllä Kyllä 48 1/4" HT461SS Kyllä Kyllä 48 1/4" HT4630SS Kyllä Kyllä 48 1/4" HT4640SS Mittakuvat HT Käy sivustossamme 83

35 BPA, Vortex, ilmaletku, BPT, Vortex, termostaattisarja, PLFR, Vortex, ilmanpaineen säädin,, Vortex, ilmaletku, BPA, Vortex, termostaattisarja, BPT, Vortex, ilmanpaineen säädin, PLFR Vortex Lisävarusteet Ilmaletku, BPA Kuvaus: Toimitus: Taipuisa vinyyliletku ilman ohjaamiseen jäähdytettäviin pisteisiin. Putkiliitin, päätytulppa ja kiinnikkeet kuuluvat pakettiin. Putkeen porataan reiät ja tehdään aukot (V muoto) kun käytetään päätytulppaa, vähintään halkaisijaltaan 6 3,2 mm reiät estämään takapaine jäähdyttimessä. BPA01 sisältää: ilmaletku 1,2 m, 4 kiinnikettä, liittimen ja päätytulpan. BPA02 sisältää: ilmaletku 2,4 m, 8 kiinnikettä, liittimen ja päätytulpan. kohde BP 4 08 BP/HT 4 1, 4 30, 4 40 Osa nro. BPA01 BPA02 Termostaatti-asennussarja, BPT Kuvaus: Jännite: Toimitus: kohde BP/HT 4 08, 4 1 BP/HT 4 30, 4 40 Solenoidi venttiili ja termostaatti jotka ohjaavat paineisen ilman sinne missä jäähdytystä tarvitaan. Termostaatti on asennettu tehtaalla 3ºC, mutta voidaan muuttaa tarvittaessa. Termostaatti asennetaan halkaisijalta 22 mm reikään kaapin seinään tai kiinnikkeellä kaapin sisäspuolelle. Termostaatilla ohjattu Vortex säästää ja on suositeltava siellä missä on vaihtelevaa lämmön nousua ja ei tarvita jatkuvaa jäähdytystä 240V ja 0Hz. Muille jännitteille pyydettäessä. Termostaatti ja asennustarvikkeet ja solenoidiventtiili Osa nro. BPT14 BPT38 Ilmanpaineen säädin, PLFR Kuvaus: Toimitus: Paineensäädin säätimellä ja mittarilla paineen säätämiseksi. Suodattaa kondensioveden ja pinet hiukkaset (> mikroa) Maksimi paine 13bar ja maksimi lämpötila 40ºC.. 1/4 liitin. Ilmanpaineensäädin ja vedenerotin. Osa nro. PLFR1/4 3/8 liitin tarvittaessa. 84 Yleistuotekuvasto

36 BPS, Vortex, äänenvaimennin, BPF, Vortex, sivuasennussarja,, Vortex, äänenvaimennin, BPS, Vortex, sivuasennussarja, BPF 0 Vortex äänenvaimennin, BPS Kuvaus: Toimitus: Pyörreputken tuottaman melun minimoimiseksi. Asennetaan suoraan suuttimeen, kaapin sisiäpuolelle. Alentaa vortex jäähdyttimen ääntä noin 1% Äänenvaimennin Osa nro. BPS4902 Sivuasennussarja, BPF Kuvaus: Materiaali: Pakkaus koko: Sivuasennussarjan avulla komponentteja voi asentaa sähkökaapin sivuun, mikäli kaapin päällä ei ole tilaa. Sivuasennussarja säilyttää kaapin TYPE-/IP-luokituksen. Asennetaan sähkölaitteiden vakiomalliseen asennusaukkoon. Alumiini malleissa BPF9001 ja 9002, ruostumaton teräs 303 malleissa BFP9003 ja kappale. For Osa nro. BP4008 BP401, 4030, 4040 BP4608 BP461, 4630, 4640 and HT BPF9001 BPF9002 BPF9003 BPF9004 Käy sivustossamme 8

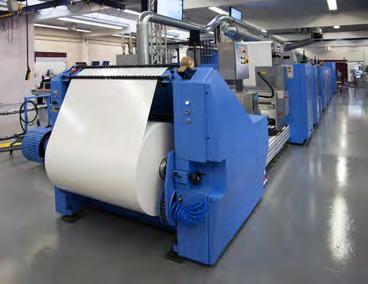

37 Ilma/vesi-jäähdyttimet Tyypilliset käyttösovellukset Ilma/ vesi-jäähdyttimet Teollisuusprosessit Kemianteollisuus Painotalot Vesijäähdytteiset koneet Ilma/vesi-jäähdytin jäähdyttää kaapin sisäilmaa poistamalla lämpöä ilmasta ja siirtämällä sitä veteen. Koska ympäristön ilmaa ei käytetä kaapin jäähdyttämiseen (suljettu kierto), ilma/vesi-jäähdyttimet ovat optimaalinen ratkaisu kaapin sisälämpötilan ollessa ympäristön lämpötilaa matalampi. Se on sopiva ratkaisu koneisiin ja tuotantoprosesseihin, joita jäähdytetään vedellä ja joissa kylmän veden lähde on valmiiksi saatavilla. Ilma/vesi-jäähdyttimet ovat hyvä ratkaisu, kun tarvitaan tehokasta jäähdytystä ahtaissa tiloissa. Jäähdyttimiä on saatavilla katto- ja seinämalleina. Painotalot Painotaloissa suuri määrä koneita on toiminnassa yleensä rajallisissa tiloissa lähes samanaikaisesti. Sen vuoksi on tärkeää, että koneissa on luotettava jäähdytysratkaisu, joka auttaa myös välttämään seisonta-aikoja. Useimmat koneista ovat vesijäähdytteisiä, joten kylmän veden syöttöjärjestelmä oli jo valmiina. Näin ollen seinämallinen PWS-ilma/vesi-jäähdytin oli paras ratkaisu suuren jäähdytystehon ansiosta ja siksi, että ohjauspaneelien hukkalämpö johdettiin pois tehtaasta. 86 Yleistuotekuvasto

38 0 Korkea suojausluokka Suljetun kierron jäähdytysjärjestelmän ansiosta kaapin suojaluokitus on IP, ja järjestelmää voidaan käyttää öljyisissä tai syövyttävissä olosuhteissa. Ympäristön lämpötilasta riippumaton Tätä ratkaisua voidaan käyttää, kun ympäristön lämpötila on korkeampi kuin kaapin haluttu sisälämpötila, koska laite käyttää jäähdyttäjästä tai keskussyöttöjärjestelmästä saatavaa kylmää vettä. Suuri jäähdytysteho Kompakti ratkaisu ja suuri jäähdytysteho, sekä lisäetuna se, ettei hukkalämpö jää kaapin läheisyyteen. Integroitu termostaatti ja solenoidiventtiili mahdollistavat jäähdytyksen tarpeen mukaan tehden ratkaisusta energiatehokkaan. Huoltovapaa Koska laitteessa ei ole kylmäaineita tai suodattimia, sen huollon tarve on vähäinen. Käy sivustossamme 87

39 PWS, Lämmönvaihdin, pysty, Lämmönvaihdin, pysty, PWS Ilma/vesi-jäähdyttimet Pysty PWS IP Kuvaus: Pystyasennukseen. Mitään lisätyöstöä ei tarvita asennusaukolle IP-luokan takia. Integroitu termostaatti ja solenoidi lämpötilan ohjaukseen ja valvonta hälytyskoskettimella. Termostatti on säädettävissä 8ºC..0ºC, tehdasasetus on 3ºC. 10 bar toimintapaine. Jäähdytyskapasiteetti 200 l/h ja W10/A3, käytä diagrammeja löytääksesi käyttöolosuhteitasi vastaavan spesifisen kapasiteetin. Tuloveden lämpötila 1ºC... to 3ºC. Liitäntä: Jousiliittimet, 13 mm vesiletkun liitin. Materiaali: Galvanoitu teräs, pulveripinnoitus, alumiinipäällysteinen kupariputki. Lämmönvaihdin kupariputket. Ympäristön lämpötila: 1ºC ºC. Kotelointiluokka: IP kaapin suunta. Pintakäsittely: RAL 703. Hyväksynnät: CE, GOST. Pakkaus koko: 1 yksikkö. 88 Yleistuotekuvasto

40 Mittataulukko PWS 0 IP K L S Jäähdytysteho 200l/h- W10/A3 (W) Teho W10/A3 (W) Virta W10/ A3 (A) Etusulake T (A) Osa nro / / PWS7062R / / PWS7102R / / PWS712R / / PWS7332R Käynnistysvirta W10/A3 (A) Esteetön ilmavirta (m³/h) Ääni (db) Taajuus Weight (kg) Osa nro. 1.0 / / PWS7062R 1.70 / / PWS7102R 2.00 / / PWS712R.80 / / PWS7332R Käy sivustossamme 89

41 Mittakuvat PWS PWS7062R PWS7102R Näkymä Rear View takaa 13 Asennusaukko Cut-out Top Päältä view Top Päältä view Näkymä Rear View takaa Asennusaukko Cut-out Performance Suorituskyky Suorituskyky Performance Cooling Jäähdytysteho capacity [W] [W] Water Veden inlet tulolämpötila temperature Tw [ C] 4 C 00 3 C 20 2 C Electrical Kaapin enclosure sisälämpötila internal [Ti] temperature Ti Cooling Jäähdytysteho capacity [W] [W] C 3 C 4 C Water Veden inlet tulolämpötila temperature Tw Tw [ C] [ C] 200 l/h 400 l/h 600 l/h 200 l/h 400 l/h 600 l/h Electrical Kaapin enclosure sisälämpötila internal [Ti] temperature Ti 90 Yleistuotekuvasto

42 Mittakuvat PWS 0 PWS712R PWS7332R Top Päältä view 31 Top Päältä view Näkymä Rear View takaa Asennusaukko Cut-out Näkymä Rear View takaa Asennusaukko Cut-out Performance Suorituskyky Suorituskyky Performance 200 Cooling Jäähdytysteho capacity [W] [W] C 3 C 4 C Electrical Kaapin enclosure sisälämpötila internal [Ti] temperature Ti Jäähdytysteho Cooling capacity [W] [W] C 4 C 3 C Electrical Kaapin sisälämpötila enclosure internal [Ti] temperature Ti Water Veden inlet tulolämpötila temperature Tw [ C] Water Veden inlet tulolämpötila temperature Tw Tw [ C] [ C] 200 l/h 400 l/h 600 l/h 200 l/h 400 l/h 600 l/h Käy sivustossamme 91

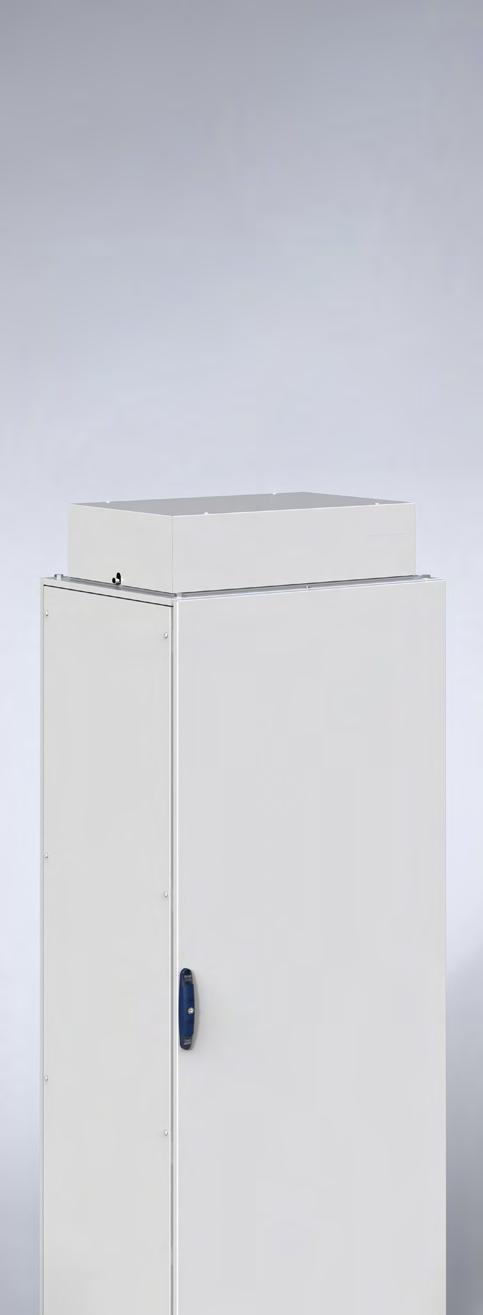

43 PWD, Lämmönvaihdin, katto, Lämmönvaihdin, katto, PWD Ilma/vesi-jäähdyttimet Katto PWD IP Kuvaus: Vaaka-asennukseen. Tiivistetty suojareunuksella. Mitään lisätyöstöä ei tarvitse tehdä asennusaukolle. Lämmönsäätö integroidulla termostaatilla ja solenoidiventtiilillä. Termestaattli aseteltavissa 8...0ºC, tehdasasetus on 3ºC. Toimintapaine 10 bar. Ilmoitettu kapasiteetti vastaa tilannetta W10/A3 ja 400 l/h. Käytä diagrammeja löytääksesi käyttöolosuhteitasi vastaavan spesifisen kapasiteetin. Tuloveden lämpötila 1ºC... 3ºC. Liitäntä: Kaapeli 3x0,7 mm² (3, m), 13 mm vesiletkun liitin. Materiaali: Galvanoitu teräs, pulveripinnoitus, alumiinipäällysteiset kupariputket. Ympäristön lämpötila: 1ºC ºC. Kotelointiluokka: IP kaapinpuoli. Pintakäsittely: RAL 703. Hyväksynnät: CE, GOST. Pakkaus koko: 1 kappale. 92 Yleistuotekuvasto

44 Mittataulukko PWD 0 IP K L S Cooling Capacity 400 l/h - W10/A3 (W) Teho W10/A3 (W) Virta W10/A3 (A) Etusulake T (A) Osa nro / PWD302R / PWD402R Käynnistysvirta W10/A3 (A) Esteetön ilmavirta (m³/h) Ääni (db) Taajuus Weight (kg) Osa nro / PWD302R / PWD402R PWD302R 67 PWD402R Sivulta Side view Sivulta Side view 10 Asennusaukko Cut out Asennusaukko Cut out Performance Suorituskyky 400 Suorituskyky Performance Jäähdytysteho Cooling capacity [W] [W] C C 00 2 C Electrical Kaapin enclosure sisälämpötila internal [Ti] temperature Ti Water Veden inlet tulolämpötila temperature Tw Tw [ C] [ C] Water Veden inlet tulolämpötila temperature Tw Tw [ C] [ C] 200 l/h 400 l/h 600 l/h 200 l/h 400 l/h 600 l/h Jäähdytysteho Cooling capacity [W] [W] C C C Electrical enclosure internal Kaapin sisälämpötila [Ti] temperature Ti Käy sivustossamme 93

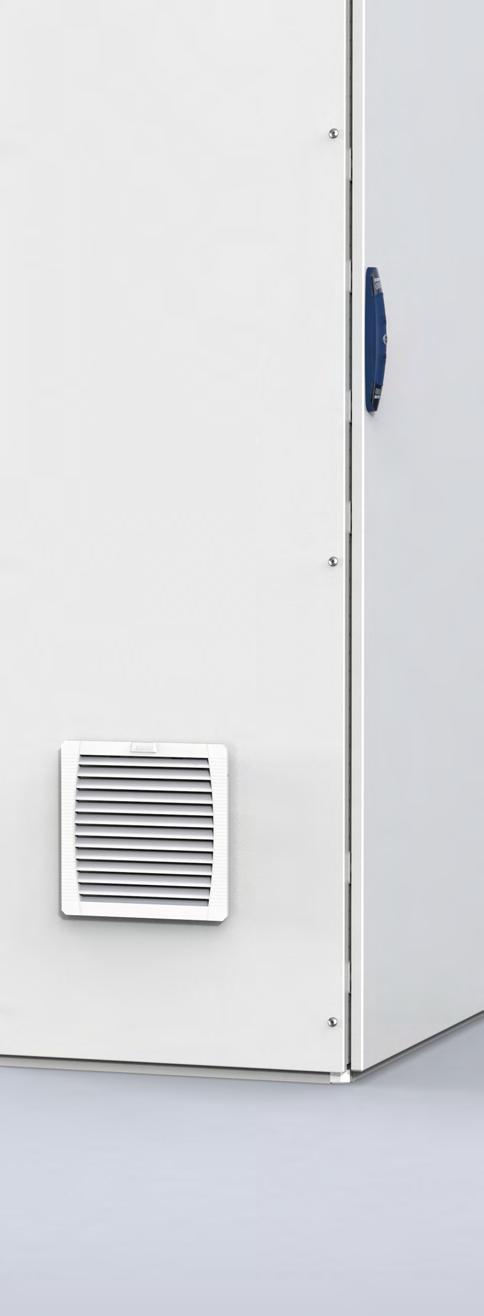

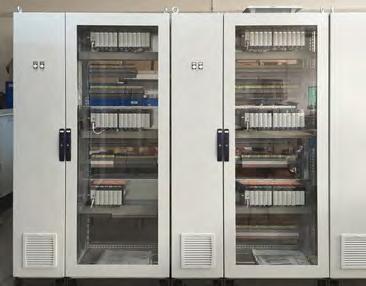

45 Tuuletus Tyypilliset käyttösovellukset Tuuletus Rakennusala Raide- ja tieliikenne Teollisuus Tuulivoimalat Käytettäessä suodatintuulettimia yhdessä poistosuodattimien kanssa kaapin lämpötilan laskemiseen käytetään ympäristön ilmaa, joka puhdistetaan suodatinmattojen avulla. Näin kaapin suojaluokituksena pysyy IP. Tämä ratkaisu on sopiva, kun tarvitaan tehokasta jäähdytystä, ja kaapin halutun sisälämpötilan ja ympäristön välinen lämpötilaero on tarpeeksi suuri. Suodatintuulettimien käyttötyypistä riippuen ympäristön ilman puhaltaminen kaappiin tai ilman poistaminen kaapista muodostaa kaapin sisälle yli- tai alipaineen. Kuuman ilman poistaminen kaapista jäähdyttää kaappia tehokkaasti, mutta kaappiin muodostuva alipaine mahdollistaa pölyn sisäänpääsyn. Jos kaappi sijaitsee pölyisessä ympäristössä, kannattaa mieluummin puhaltaa ympäristön ilmaa kaappiin, jolloin muodostuu ylipaine, joka pitää pölyn kaapin ulkopuolella. Maalauslinja Linjaston virta- ja ohjauslaitteet oli asennettu vierekkäin, joten oli tärkeää poistaa sähkökomponenttien tuottamaa lämpöä, jotta se ei vaikuta PLC-ohjaimeen ja muihin ohjauslaitteisiin. Eldonin EF300R-suodatintuuletin puhaltaa tarpeeksi kylmää ilmaa kaappiin ja poistosuodatin takaa ilman kierron. Automaatio- ja ohjauspaneeli Tässä sovelluskohteessa kaapin sisälämpötila oli paljon korkeampi kuin ympäristön lämpötila, joten luonnollinen lämpötilasta aiheutuva ilman kierto oli taloudellisesti tehokkain ratkaisu. Luonnollinen ilman kierto optimoitiin asentamalla REU-kattopoistoyksikkö. Se mahdollistaa paremman ilman kierron, mikä jäähdyttää jopa kaapin yläosaan asennettuja laitteita. 94 Yleistuotekuvasto

46 0 Asennus ilman työkaluja Patentoidun neljän nurkan pikakiinnityksen ansiosta asentaminen onnistuu hetkessä ilman työkaluja. Tämä testattu ruuviton kiinnitysjärjestelmä takaa varman kiinnityksen. Suodatinmaton nopea vaihto Kannen patentoidun saranajärjestelmän ansiosta suodatinmaton vaihtaminen on helppoa ja nopeaa kaikkein hankalimmissakin olosuhteissa. Suodatin pysyy paikallaan vaihdon aikana. Korkea laatu Tuulettimien korkean laadun avulla vältetään odottamattomat viat. Optimoidut rivat ja roottorin lavat takaavat mahdollisimman suuren ilmavirtauksen ja mahdollisimman pienen energiankulutuksen. Laaja valikoima Laaja valikoima takaa sopivan ratkaisun kuhunkin käyttökohteeseen: Sisätiloihin suojausluokka IP 4 Ulkotiloihin suojausluokka IP ja UV-suoja EMC korkea suojaustehokkuus Kattomalli varustettu sadesuojalla Käy sivustossamme 9

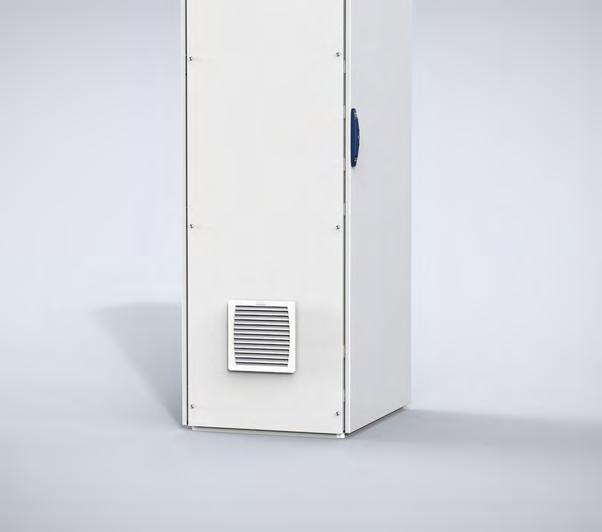

47 EF, Suodatintuuletin, sisäkäyttöön, Suodatintuuletin, sisäkäyttöön, EF Tuuletus Sisätila, pystyasennus EF IP 4 TYPE 12 Kuvaus: Suodatin tuuletin tehokkaaseen ilmastointiin. Eldonin suodatintuulettimet asennetaan aikaa säästävällä "click-in"- järjestelmällä, mitään ruuveja ei tarvita. Saranoitu etukansi voidaan avata suodattimen nopeaa ja helppoa vaihtoa varten. Ilmavirran suunta ja liittimen sijaintipaikka voidaan helposti vaihtaa. Suodatus tehokkuus 88% (91% EP00R ja suuremmilla). Erikoislaakerointi DC-versioissa sekä EP20R ja isommat. Materiaali: Päällys puristettu kestomuovi, UL94V0 itsesammuva. Temperature range: -1ºC... +ºC. Kotelointiluokka: IP 4 TYPE 12. Pintakäsittely: RAL 703. Hyväksynnät: CE, EAC, cruus_ul Recognized. Pakkaus koko: 1 tuuletin suodattimella. 96 Yleistuotekuvasto

48 Mittataulukko EF 0 IP 4 TYPE VAC, 0/60 Hz Esteetön ilmavirta (m³/h) EF+EFA ilman virtaus ( m³/h) Suodatinmatto (EN779) Suodatusteho (%) Käyttöikä L10 (40ºC)(h) Laakerit Ääni (db) Osa nro. 2/29 16/18 G Liukulaakeri 33 EF100R 61/70 44/2 G Liukulaakeri 44 EF200R 110/12 82/93 G Liukulaakeri 40 EF220R 16/ /127 G Kuulalaakeri 40 EF20R 26/ /26 G Kuulalaakeri 42 EF300R 480/ /370 G Kuulalaakeri 4 EF00R 640/63 44/44 G Kuulalaakeri 63 EF600R 84/87 60/62 G Kuulalaakeri 66 EF700R 230 VAC, 0/60 Hz Asennusaukko (mm) Weight (kg) Liitäntä Virta (A) Teho/W Sulake (A) Osa nro. 92x mm:n kaapeli 0.07/ /11 6 EF100R 12x Riviliitin 0.12/ /18 6 EF200R 177x Riviliitin 0.12/ /18 6 EF220R 223x Jousityyppi 0.12/ /17 6 EF20R 223x Jousityyppi 0.32/0.26 4/39 6 EF300R 291x Jousityyppi 0.30/0.36 6/80 6 EF00R 291x Jousityyppi 0.1/ /10 6 EF600R 291x Jousityyppi 0.9/ /200 6 EF700R 11 VAC, 0/60Hz Esteetön ilmavirta (m³/h) EF+EFA ilman virtaus ( m³/h) Suodatinmatto (EN779) Suodatusteho (%) Käyttöikä L10 (40ºC)(h) Laakerit Ääni (db) Osa nro. 2/29 18 G Liukulaakeri 33 EF100-11R 61/70 2 G Liukulaakeri 44 EF200-11R 110/12 93 G Liukulaakeri 40 EF220-11R 16/ G Kuulalaakeri 43 EF20-11R 26/ G Kuulalaakeri 46 EF300-11R 480/ G Kuulalaakeri 2 EF00-11R 640/63 44 G Kuulalaakeri 64 EF600-11R 84/87 62 G Kuulalaakeri 69 EF700-11R 11 VAC, 0/60Hz Asennusaukko (mm) Weight (kg) Liitäntä Virta (A) Teho/W Sulake (A) Osa nro. 92x mm:n kaapeli 0.1/0.1 12/11 6 EF100-11R 12x Riviliitin 0.24/ /20 6 EF200-11R 177x Riviliitin 0.24/ /20 6 EF220-11R 223x Jousityyppi 0.2/0.2 18/17 6 EF20-11R 223x Jousityyppi 0.0/0.0 40/40 6 EF300-11R 291x Jousityyppi 0.66/0.80 7/90 6 EF00-11R 291x Jousityyppi 0.96/ /160 6 EF600-11R 291x Jousityyppi 1.23/ /19 6 EF700-11R 24 V DC Esteetön ilmavirta (m³/h) EF+EFA ilman virtaus ( m³/h) Suodatinmatto (EN779) Suodatusteho (%) Käyttöikä L10 (40ºC)(h) Laakerit Ääni (db) Osa nro. 2/29 16/18 G Kuulalaakeri 33 EF100-24R 61/70 44/2 G Kuulalaakeri 44 EF200-24R 110/12 82/93 G Kuulalaakeri 40 EF220-24R 16/ /127 G Kuulalaakeri 40 EF20-24R 26/ /26 G ,000 Kuulalaakeri 42 EF300-24R 24 V DC Asennusaukko (mm) Weight (kg) Liitäntä Virta (A) Teho/W Sulake (A) Osa nro. 92x mm:n kaapeli EF100-24R 12x mm:n kaapeli EF200-24R 177x mm:n kaapeli EF220-24R 223x Jousityyppi EF20-24R 223x Jousityyppi EF300-24R Käy sivustossamme 97

49 EFP, Suodatintuuletin, ulkokäyttöön, Suodatintuuletin, ulkokäyttöön, EFP Tuuletus Ulkotila, pystyasennus EFP IP TYPE 12 Kuvaus: Suodatintuuletin tehokkaaseen ilmastointiin. Suodatintuulettimet ja poistosuodattimet asennetaan "click and fit"-järjestelmällä, ilman ruuveja. Saranoitu etukansi voidaan avata suodattimen vaihtoa varten. Ilmavirran suunta ja liittimen sijaintipaikka voidaan vaihtaa. Suodatustehokkuus 91%. Erikoislaakerointi DC-versioissa sekä EFP20R ja suuremmat. Uusi suodatinmateriaali antaa suuremman ilmanvirtauksen ja pidemmän eliniän pienemmällä paineen pudotuksella erikoisrakenteen ansiosta. UV sietokyky tekee laitteesta hyvän ulkokäyttöön. Materiaali: Päällys puristettua kestomuovia, itsestään sammuva. UL94V0, UV-kestävä. Temperature range: -1ºC... +ºC. Kotelointiluokka: IP TYPE 12. Pintakäsittely: RAL 703. Hyväksynnät: CE, EAC, cruus_ul Recognized. Pakkaus koko: 1 tuuletin, suodattimella. 98 Yleistuotekuvasto

50 Mittataulukko EFP 0 IP TYPE V, 0/60 Hz Esteetön ilmavirta (m³/h) EFP+EFA ilman virtaus ( m³/h) Suodatinmatto (EN779) Suodatusteho (%) Käyttöikä L10 (40ºC)(h) Laakerit Ääni (db) Osa nro. 6/64 40/46 G Liukulaakeri 44 EFP200R 100/110 /64 G Liukulaakeri 40 EFP220R 14/ /113 G Kuulalaakeri 40 EFP20R 233/26 180/207 G Kuulalaakeri 42 EFP300R 0/0 380/380 G Kuulalaakeri 4 EFP00R 770/78 490/01 G Kuulalaakeri 63 EFP600R 92/90 70/62 G Kuulalaakeri 66 EFP700R 230 V, 0/60 Hz Asennusaukko (mm) Weight (kg) Liitäntä Virta (A) Teho/W Sulake (A) Osa nro. 12x Riviliitin 0.12/ /18 6 EFP200R 177x Riviliitin 0.12/ /18 6 EFP220R 223x Jousityyppi 0.12/ /17 6 EFP20R 223x Jousityyppi 0.32/0.26 4/39 6 EFP300R 291x Jousityyppi 0.30/0.36 6/80 6 EFP00R 291x Jousityyppi 0.1/ /10 6 EFP600R 291x Jousityyppi 0.9/ /200 6 EFP700R 11 VAC, 0/60Hz Esteetön ilmavirta (m³/h) EFP+EFA ilman virtaus ( m³/h) Suodatinmatto (EN779) Suodatusteho (%) Käyttöikä L10 (40ºC)(h) Laakerit Ääni (db) Osa nro. 6/64 40/46 G Liukulaakeri 44 EFP200-11R 100/110 /64 G Liukulaakeri 40 EFP220-11R 14/ /113 G Kuulalaakeri 43 EFP20-11R 233/26 180/207 G Kuulalaakeri 46 EFP300-11R 0/0 380/380 G Kuulalaakeri 2 EFP00-11R 770/78 490/01 G Kuulalaakeri 64 EFP600-11R 92/90 70/62 G Kuulalaakeri 69 EFP700-11R 11 VAC, 0/60Hz Asennusaukko (mm) Weight (kg) Liitäntä Virta (A) Teho/W Sulake (A) Osa nro. 12x Riviliitin 0.24/ /20 6 EFP200-11R 177x Riviliitin 0.24/ /20 6 EFP220-11R 223x Jousityyppi 0.2/0.2 18/17 6 EFP20-11R 223x Jousityyppi 0.0/0.0 40/40 6 EFP300-11R 291x Jousityyppi 0.66/0.80 7/90 6 EFP00-11R 291x Jousityyppi 0.96/ /160 6 EFP600-11R 291x Jousityyppi 1.23/ /19 6 EFP700-11R 24 VAC Esteetön ilmavirta (m³/h) 24 VAC EFP+EFA ilman virtaus ( m³/h) Suodatinmatto (EN779) Suodatusteho (%) Käyttöikä L10 (40ºC)(h) Laakerit 6/64 40/46 G Ball 44 Ääni (db) Asennusaukko (mm) Weight (kg) Virta (A) Teho/W Sulake (A) Osa nro. 12x /0.9 6 EFP200-24VACR Käy sivustossamme 99

51 EFA, Poistosuodatin, sisäkäyttöön, EFM, Suodatinmatto, sisäkäyttöön,, Poistosuodatin, sisäkäyttöön, EFA, Suodatinmatto, sisäkäyttöön, EFM Tuuletus Lisävarusteet Poistosuodatin, EFA Kuvaus: Materiaali: Temperature range: Poistosuodatin luonnolliseen ilmastointii tai yhdessä suodatintuulettimen EF kanssa. Eldonin poistosuodatin on nopea asentaa clip-in-systeemillä ilman ruuveja. Saranoitu etukansi helppo avata filtterin vaihtoa varten. Päällys puristettu kestomuovi, UL94V0 itsesammuva. -1ºC...+ºC. Kotelointiluokka: IP 4 TYPE 12. Pintakäsittely: Hyväksynnät: Pakkaus koko: RAL703 CE, EAC, cruus_ul Recognized. 1 suodatin. Suodatinmatto (EN779) Suodatusteho (%) Asennusaukko (mm) S Osa nro. G x92 23 EFA100R G x12 33 EFA200R G x177 3 EFA220R G x EFA20-300R G x EFA00-700R Vakio suodatinmatto, EFM Kuvaus: Temperature range: Pakkaus koko: Suodatintuulettimien EF ja poistosuodattimien EFA vaihtosuodatin. Suositellaan vaihtoa kerran vuodessa tai useammin olosuhteista riippuen. 1ºC ºC. kappaletta Filter mat (EN779) kohde Osa nro. G3 EF/EFA 100 EFM100 G3 EF/EFA 200 EFM200 G3 EF/EFA 220 EFM220 G3 EF/EFA 20, 300 EFM G3 EF/EFA 00, 700 EFM Yleistuotekuvasto

52 EFAP, Poistosuodatin, ulkokäyttöön, EFMP, Suodatinmatto, ulkokäyttöön,, Poistosuodatin, ulkokäyttöön, EFAP, Suodatinmatto, ulkokäyttöön, EFMP 0 Poistosuodatin, ulkotilaan, EFAP Kuvaus: Materiaali: Temperature range: Poistosuodatin luonnolliseen ilmastointii tai yhdessä suodatintuulettimen EFP kanssa. Eldonin poistosuodatin on nopea asentaa clipin-systeemillä ilman ruuveja. Saranoitu etukansi helppo avata suodattimen vaihtoa varten. Uusi suodatinmateriaali antaa suuremman ilmanvirtauksen ja pidemmän eliniän pienemmällä paineen pudotuksella erikoisrakenteen ansiosta. Etukansi ruiskupueistettu kestomuovi, itsestään sammuva, UL94V0, UVkestävä -40ºC... +ºC. Kotelointiluokka: IP TYPE 12. Pintakäsittely: RAL 703. Hyväksynnät: Pakkaus koko: CE, EAC, cruus_ul Recognized. 1 suodatin Suodatinmatto (EN779) Suodatusteho (%) Asennusaukko (mm) Osa nro. G x12 EFAP200R G x177 EFAP220R G x223 EFAP20-300R G x291 EFAP00-700R Vaihtosuodatinmatto, EFMP Kuvaus: Temperature range: Pakkaus koko: Suodatintuulettimien EFP ja poistosuodattimien EFAP vaihtosuodatin. Suositellaan vaihtoa kerran vuodessa tai useammin olosuhteista riippuen -40ºC... +ºC. kappaletta Filter mat (EN779) kohde Osa nro. G4 EFP/EFAP 200 EFMP200 G4 EFP/EFAP 220 EFMP220 G4 EFP/EFAP 20/300 EFMP G4 EFP/EFAP 00/600/700 EFMP Käy sivustossamme 601

53 Mittakuvat EF/EFA EF100R / EFA100R EF200R / EFA200R Asennusaukko Cut-out Cooling Jäähdytysteho capacity [W] Staattinen Static pressure paine [Pa] Asennusaukko Cut-out Staattisen Static pressure paineen diagrammi Ilman Air flow virtaus rate [m³/h] Suorituskyky Performance Staattinen Static pressure paine [Pa] Cooling Jäähdytysteho capacity [W] Staattisen Static pressure paineen diagrammi Ilman Air flow virtaus rate [m³/h] EF EFA 2 EFA EF EFA 2 EFA Suorituskyky Performance Temperature Lämpötilaero difference ΔT [K] ΔT [K] Temperature Lämpötilaero difference ΔT [K] ΔT [K] EF+2 EFA EF+ EFA EF+2 EFA EF+ EFA 602 Yleistuotekuvasto

54 Mittakuvat EF/EFA 0 EF220R / EFA220R EF20R / EFA20R Asennusaukko Cut-out 177 Asennusaukko Cut-out Staattinen Static pressure paine [Pa] Staattisen Static pressure paineen diagrammi Staattinen Static pressure paine [Pa] Staattisen Static pressure paineen diagrammi Ilman Air flow virtaus rate [m³/h] Ilman Air flow virtaus rate [m³/h] EF EFA 2 EFA EF EFA 2 EFA 1200 Suorituskyky Performance 1800 Suorituskyky Performance Cooling Jäähdytysteho capacity [W] [W] Cooling Jäähdytysteho capacity [W] [W] Temperature Lämpötilaero difference ΔT [K] ΔT [K] EF + 2 EFA EF + EFA Temperature Lämpötilaero difference ΔT [K] ΔT [K] EF + 2 EFA EF + EFA Käy sivustossamme 603

55 Mittakuvat EF/EFA EF300R / EFA300R EF00R / EFA00R Asennusaukko Cut-out Asennusaukko Cut-out Staattisen Static pressure paineen diagrammi 100 Staattisen Static pressure paineen diagrammi Staattinen Static pressure paine [Pa] Staattinen Static pressure paine [Pa] Ilman Air flow virtaus rate [m³/h] Ilman Air flow virtaus rate [m³/h] EF EFA 2 EFA EF EFA 2 EFA 3000 Suorituskyky Performance 000 Suorituskyky Performance Cooling Jäähdytysteho capacity [W] Cooling Jäähdytysteho capacity [W] Temperature Lämpötilaero difference ΔT [K] ΔT [K] Temperature Lämpötilaero difference ΔT [K] ΔT [K] EF + 2 EFA EF + EFA EF + 2 EFA EF + EFA 604 Yleistuotekuvasto

56 Mittakuvat EF/EFA 0 EF600R / EFA600R EF700R / EFA700R Asennusaukko Cut-out Asennusaukko Cut-out Staattinen Static pressure paine [Pa] Staattisen Static pressure paineen diagrammi Staattinen Static pressure paine [Pa] Staattisen Static pressure paineen diagrammi Ilman Air flow virtaus rate [m³/h] EF EFA 2 EFA Ilman Air flow virtaus rate [m³/h] EF EFA 2 EFA 7000 Suorituskyky Performance 9000 Suorituskyky Performance Cooling Jäähdytysteho capacity [W] [W] Cooling Jäähdytysteho capacity [W] [W] Temperature Lämpötilaero difference ΔT [K] ΔT [K] Temperature Lämpötilaero difference ΔT [K] ΔT [K] EF + 2 EFA EF + EFA EF + 2 EFA EF + EFA Käy sivustossamme 60

57 Mittakuvat EFP/EFAP EFP200R / EFAP200R Cooling capacity Suorituskyky performance EFP00R / EFAP00-700R Cooling capacity Suorituskyky performance Cooling Jäähdytysteho capacity [W] [W] Cooling Jäähdytysteho capacity [W] [W] Cooling Jäähdytysteho capacity [W] [W] Cooling Jäähdytysteho capacity [W] [W] Temperature Lämpötilaero difference ΔT [K] ΔT [K] EFP220R / EFAP220R Cooling capacity Suorituskyky performance Temperature Lämpötilaero difference ΔT [K] ΔT [K] EFP20R / EFAP20-300R Cooling capacity Suorituskyky performance EFP + 2 EFAP EF + EFAP EFP + 2 EFAP EFP + EFAP Temperature Lämpötilaero difference ΔT [K] ΔT [K] EFP + 2 EFAP EFP + EFAP EFP300R / EFAP20-300R Cooling capacity Suorituskyky performance Cooling Jäähdytysteho capacity [W] [W] Cooling Jäähdytysteho capacity [W] [W] Cooling Jäähdytysteho capacity [W] [W] Temperature Lämpötilaero difference ΔT [K] ΔT [K] EFP + 2 EFAP EFP + EFAP EFP600R / EFAP00-700R Cooling Suorituskyky capacity performance Temperature Lämpötilaero difference ΔT [K] ΔT [K] EFP + 2 EFAP EFP + EFAP EFP700R / EFAP00-700R Cooling Suorituskyky capacity performance Temperature Lämpötilaero difference ΔT [K] ΔT [K] EFP + 2 EFAP EFP + EFAP Temperature Lämpötilaero difference ΔT [K] ΔT [K] EFP + 2 EFAP EFP + EFAP 606 Yleistuotekuvasto

58 0 Käy sivustossamme 607

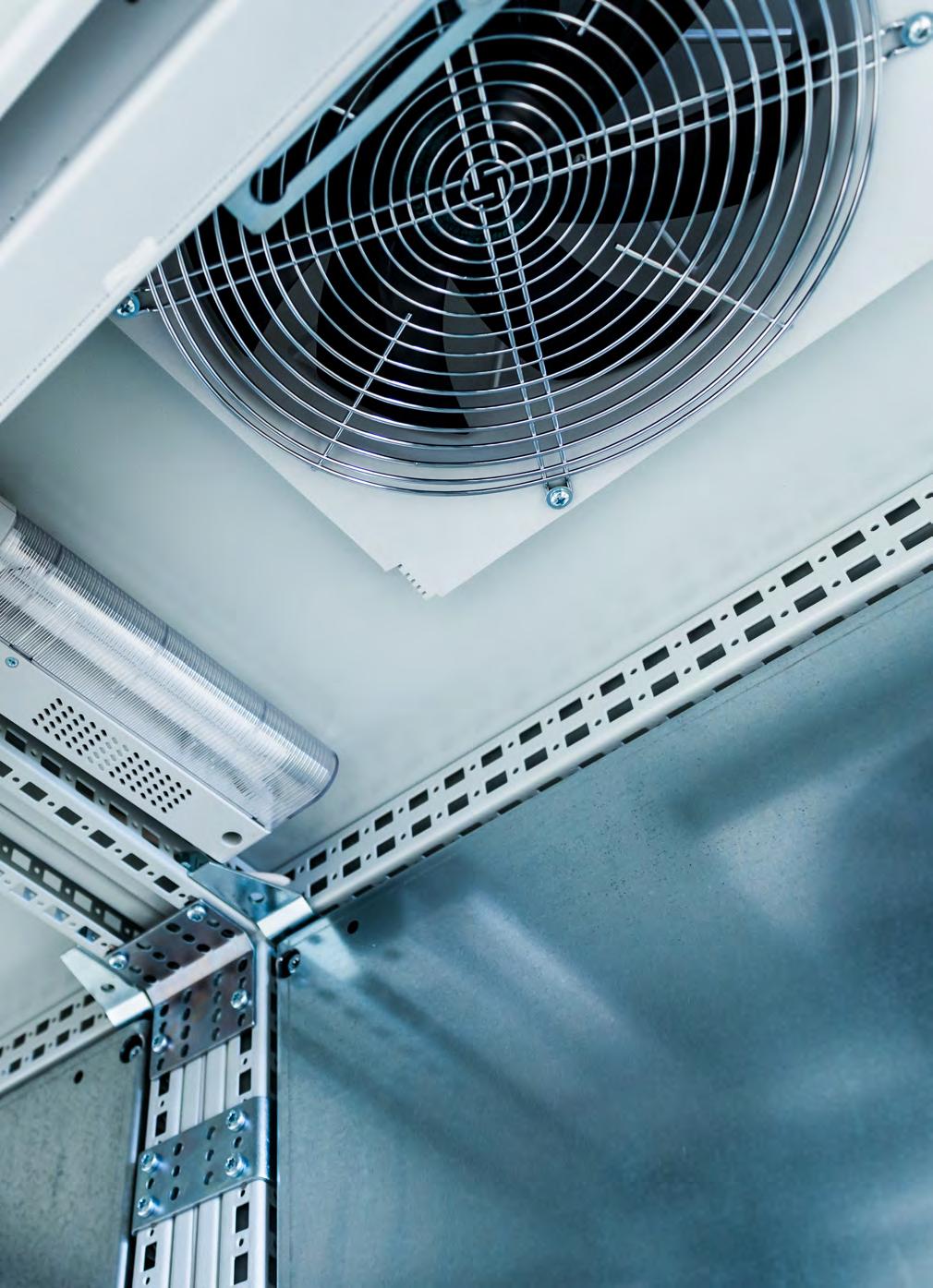

59 RFU, Suodatintuuletin, katto, Suodatintuuletin, katto, RFU Tuuletus Katto RFU IP 33/4 Kuvaus: Kattopuhaltimet asennettavaksi kaapin kattoon tehokkaan ilmastoinnin saamiseksi. Helppo asentaa pikakiinnityksellä ja asennusaukko on sama eri puhallustehoille. Suodatuksen hyötysuhde 81% IP 4 yksiköllä. Kuulalaakerit. Materiaali: Maalattu teräs ja ruiskupuristettu kestomuovi (ABS-FR) itsestään sammuva UL94VO. Temperature range: -1ºC... +ºC. Liitäntä: Riviliitin. Kotelointiluokka: IP 33/4. Pintakäsittely: RAL 703. Hyväksynnät: EAC, cruus_ul Recognized. Pakkaus koko: Yksi kattotuuletinyksikkö. 608 Yleistuotekuvasto

60 Mittataulukko RFU 0 IP 33/4 230 V, 0/60 Hz Esteetön ilmavirta (m³/h) RFU+EFA ilman virtaus ( m³/h) Suodatinmatto (EN779) Suodatusteho (%) Käyttöikä L10 (40ºC)(h) Laakerit Ääni (db) Osa nro Ei suodatinmattoa Ei suodatinmattoa Kuulalaakeri 67 RFU003R Ei suodatinmattoa Ei suodatinmattoa Kuulalaakeri 69 RFU7003R Ei suodatinmattoa Ei suodatinmattoa Kuulalaakeri 77 RFU10003R G Kuulalaakeri 67 RFU00R G Kuulalaakeri 69 RFU700R G Kuulalaakeri 77 RFU1000R 230 V, 0/60 Hz IP Asennusaukko (mm) Weight (kg) Liitäntä Virta (A) Teho/W Sulake (A) Osa nro x291. Riviliitin 4 x 0.20/ x 28/29 6 RFU003R x Riviliitin 0.30/0.36 6/80 6 RFU7003R x Riviliitin 0.1/ /10 6 RFU10003R 4 291x291. Riviliitin 4 x 0.20/ x 28/29 6 RFU00R 4 291x Riviliitin 0.30/0.36 6/80 6 RFU700R 4 291x Riviliitin 0.1/ /10 6 RFU1000R 11 VAC, 0/60Hz Esteetön ilmavirta (m³/h) RFU+EFA ilman virtaus ( m³/h) Suodatinmatto (EN779) Suodatusteho (%) Käyttöikä L10 (40ºC)(h) Laakerit Ääni (db) Osa nro Ei suodatinmattoa Ei suodatinmattoa Kuulalaakeri 67 RFU013R Ei suodatinmattoa Ei suodatinmattoa Kuulalaakeri 69 RFU7013R Ei suodatinmattoa Ei suodatinmattoa Kuulalaakeri 77 RFU10013R G Kuulalaakeri 67 RFU01R G Kuulalaakeri 69 RFU701R G Kuulalaakeri 77 RFU1001R 11 VAC, 0/60Hz IP Asennusaukko (mm) Weight (kg) Liitäntä Virta (A) Teho/W Sulake (A) Osa nro x Riviliitin 4 x 0.30/ x 29/24 6 RFU013R x Riviliitin 0.66/0.80 7/90 6 RFU7013R x Riviliitin 0.96/ /160 6 RFU10013R 4 291x Riviliitin 4 x 0.30/ x 29/24 6 RFU01R 4 291x Riviliitin 0.66/0.80 7/90 6 RFU701R 4 291x Riviliitin 0.96/ /160 6 RFU1001R (1) Taulukon arvot ovat RFU+EFA00-700R yhdistelmälle. Käy sivustossamme 609

61 Mittakuvat RFU RFU003R / RFU00R RFU013R / RFU01R Näkymä Rear view takaa Top Päältä view 12 RFU00R / RFU01R Staattisen paineen diagrammi RFU003R / RFU013R Staattisen paineen diagrammi Staattinen paine [Pa] EFA 2 EFA Staattinen paine [Pa] EFA 2 EFA 10 EF Ilman virtaus [m³/h] EF Ilman virtaus [m³/h] Suorituskyky Suorituskyky Jäähdytysteho [W] Jäähdytysteho [W] Lämpötilaero ΔT [K] Lämpötilaero ΔT [K] RFU + 2 EFA RFU + EFA RFU + 2 EFA RFU + EFA 610 Yleistuotekuvasto

62 Mittakuvat RFU 0 RFU7003R / RFU700R RFU7013R / RFU701R Näkymä Rear view takaa Top Päältä view RFU700R / RFU701R Staattisen paineen diagrammi RFU7003R / RFU7013R Staattisen paineen diagrammi PFA Staattinen paine [Pa] PFA Staattinen paine [Pa] PFA 2 PFA EF EF Ilman virtaus [m³/h] Suorituskyky Ilman virtaus [m³/h] Suorituskyky Jäähdytysteho [W] Cooling Jäähdytysteho capacity [W] [W] Lämpötilaero ΔT [K] RFU + 2 EFA RFU + EFA Lämpötilaero ΔT [K] RFU + 2 EFA RFU + EFA Käy sivustossamme 611

63 Mittakuvat RFU RFU10003R / RFU1000R RFU10013R / RFU1001R Näkymä Rear view takaa Top Päältä view RFU1000R / RFU1001R Staattisen paineen diagrammi RFU10003R / RFU10013R Staattisen paineen diagrammi Staattinen paine [Pa] PFA PFA EF PFA PFA EF Staattinen paine [Pa] Ilman virtaus [m³/h] Ilman virtaus [m³/h] Suorituskyky Suorituskyky Jäähdytysteho [W] Cooling Jäähdytysteho capacity [W] [W] Lämpötilaero ΔT [K] Lämpötilaero ΔT [K] RFU + 2 EFA RFU + EFA RFU + 2 EFA RFU + EFA 612 Yleistuotekuvasto

64 0 Käy sivustossamme 613

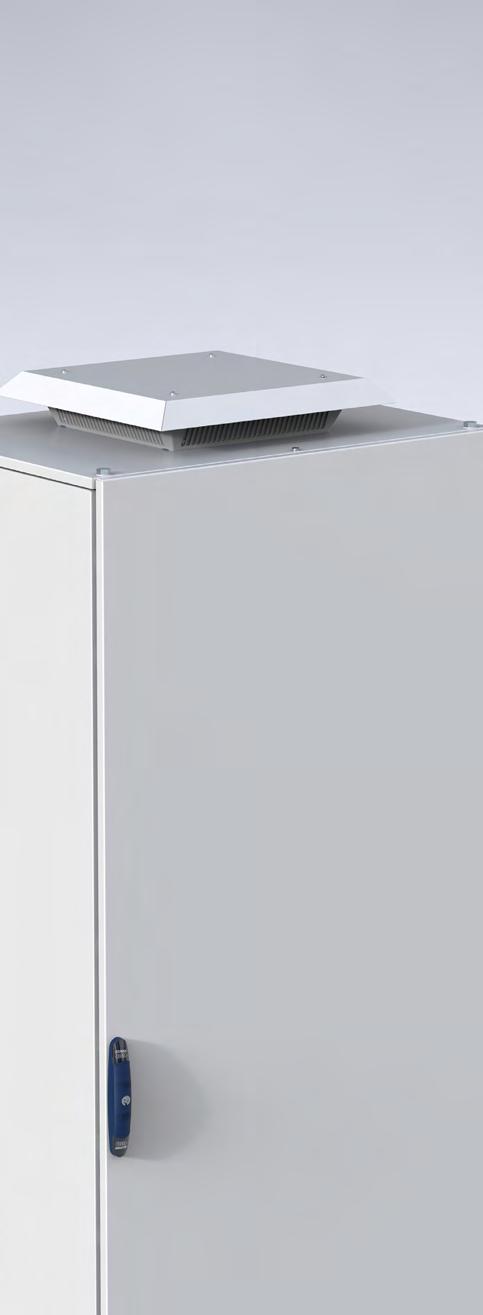

65 REU, Poistosuodatin, katto, Poistosuodatin, katto, REU Tuuletus Katto REU Kuvaus: Tuuletusyksikkö asennettavaksi kaapin katolle aikaansaamaan luonnollinen tuuletus. Tuuletin on helposti asennettavissa pikakiinnityksellä. Suodatustehokkuus 81% IP 4 yksiköllä (REU0R) Materiaali: Maalattu teräs ja ruiskupuristettu kestomuovi (ABS-FR) itsestään sammuva UL94 VO Temperature range: -1ºC... +ºC. Kotelointiluokka: IP 33 / IP 4 Pintakäsittely: Pulverimaalaus, RAL 703. Hyväksynnät: EAC, cruus_ul Recognized. Pakkaus koko: 1 kattosuodatin 614 Yleistuotekuvasto

66 Mittataulukko REU 0 Suodatinmatto (EN779) Suodatusteho (%) IP Asennusaukko (mm) Osa nro. Ei suodatinmattoa Ei suodatinmattoa x291 REU03R G x291 REU0R Mittakuvat REU Top Päältä view Pohjan Bottom leikkaus view Käy sivustossamme 61

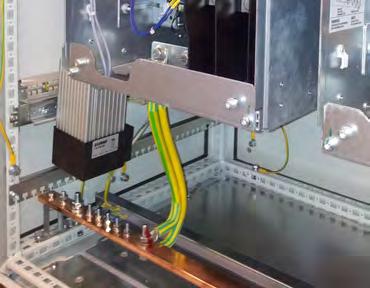

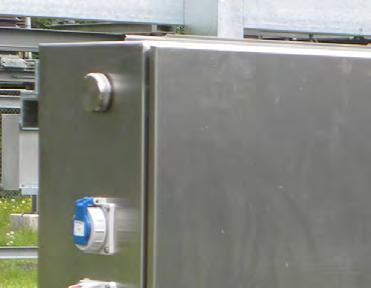

67 Lämmitys ja kondensoitumisen esto Tyypillinen käyttösovellus Lämmitys ja kondensoitumisen esto Raide- ja tieliikenne Tuulivoimalat Sähkönjakelu Ulkoasennukset Eldonin kondensoitumista estävät tuotteet suojaavat laitteistoa veden kondensoitumisriskiltä lisäämällä lämpötilaa ja vähentämällä suhteellista kosteutta, mutta ne voivat myös poistaa vettä kaapista, jos kondensaatiota ei voi estää. Kaapin koosta, jäähdytystyypistä ja laitteiden sijoittelusta riippuen lämmittimiltä voidaan vaatia eri ominaisuuksia: lämmitysteho, tuuletin tai ei tuuletinta, lämmön jakautuminen kaapin sisällä, lämpötilan keskusohjaus tai kunkin lämmittimen erillinen ohjaus. Ohjauspaneeli ulkokäytössä Kuumassa ja kosteassa ilmastossa ohjauslaitteet sijoitettiin ruostumattomasta teräksestä valmistettuun maalattuun EKDS-kaappiin. Käyttölämpötila ei vaatinut erityistä jäähdytysratkaisua. Ilman korkean kosteuspitoisuuden vuoksi kaapissa oli kuitenkin tärkeää säilyttää vähimmäislämpötila yöaikaan ja laitteiden ollessa pois käytöstä. Sähköasema Eldonin ruostumattomasta teräksestä valmistetut kaapit sopivat sähköasemille suojaamaan suurjännitekytkimiä, koska ne ovat suunniteltuja kestämään korroosiota. Lämpötilan vaihtelu aiheuttaa kuitenkin vielä suuremman vaaran eli veden kondensoitumisen. Ratkaisu tähän ongelmaan olivat EHG-lämmittimet, jotka pitävät suhteellisen kosteuden alle 6 prosentissa. Ruostumattomasta teräksestä valmistettujen EDAS-paineentasauslaitteiden avulla estettiin alipaineen muodostuminen kaappiin, ja vältettiin sen aiheuttama kosteuden pääsy kaappiin oven tiivisteen kautta. 616 Yleistuotekuvasto

68 0 Valikoimassa useita eri lämmitystehoja Lämmitysteholtaan 10 0 watin tuotteilla Eldon tarjoaa ratkaisut kaikkiin pieniin ja suuriin kaappeihin, joissa on pidettävä yllä vähimmäislämpötilaa. Säästää tilaa ja vähentää työmäärää Eldonin termostaatilla varustetut lämmitinpuhaltimet eivät tarvitse lisäkytkentöjä, koska erillinen termostaatti ei ole tarpeen. Siten ne säästävät tilaa ja myös asentamiseen tarvittava työmäärä pysyy pienenä. Eldonin valikoimassa on kiinteitä ja säädettäviä termostaatteja. Lämmön jakautuminen Erittäin tehokkaiden lämmittimien ympärille voi muodostua kuumia kohtia. Tämän ongelman välttämiseksi Eldon-lämmitinpuhaltimet mahdollistavat lämmön jakautumisen, mikä voimistaa luonnollista lämpötilasta aiheutuvaa ilman kiertoa. Ne ovat suosittuja suurissa kaapeissa tasaisen lämpötilan ylläpitämistä varten. Turvallisuus Lämmittimet voivat olla vaarallisia lämmityselementtien kuuman pinnan takia. Se voi olla ongelma siitä riippuen, pääseekö niihin käsiksi vai ei. Eldon tarjoaa eri tasoisia suojausluokkia: Luokka I (maadoitettu) ja luokka II (kaksoiseristetty). Käy sivustossamme 617

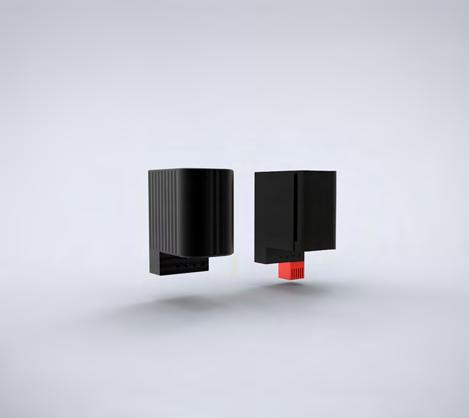

69 EGK, Lämmitin, pieni,, Lämmitin, pieni, EGK Lämmitys ja kondensoitumisen esto Lisävarusteet Lämmitin, antikondensoiva, pieni, EGK Kuvaus: Lämmitin: Materiaali: Käyttölämpötila: Kytkentä: Kotelointiluokka: Hyväksynnät: Pakkaus koko: Pieni puolijohdelämmitin asennus pystryasentoon kondension ehkäisemiseksi. Kiinnike 3 mm DIN-kiskolle (EN6071). PTC-vastus: itsesäättyvä, lämpötilarajoitus. Muovi ja eloksoitu alumiiniprofiili C. Lämmitysteho on ilmoitettu 20ºC lämpötilassa. 3x0, mm² (300 mm) silikonikaapeli. UL 3xAWG20 (300 mm) kaapeli. IP 44, luokka I (maadoitettu). CE, EAC, culus_ul Listed. 1 kappale. Kapasiteetti (W) Käynnistysvirta (A) L (mm) Jännite (V) Osa nro V AC/DC EGK V AC/DC EGK V AC/DC EGK030 Min/max jännitealue V lämmittimille on V, toiminta alle 140VAC/DC pienentää läämmitystehoa noin 10% P L Top Päältä view 618 Yleistuotekuvasto

70 EHG, Lämmitin,, Lämmitin, EHG 0 Lämmitin, antikondensoiva, iso, EHG Kuvaus: Lämmitin: Materiaali: Käyttölämpötila: Kytkentä: Kotelointiluokka: Hyväksynnät: Pakkaus koko: Iso lämmitin asennetaan pystyasentoon kondension estämiseksi. Kiinnitys 3mm DIN-kiskoon (EN6071). PTC-vastus: itsesäättyvä, lämpötilarajoitus. Muovi, eloksotu alumiiniprofiili C. Lämmitysteho ilmoitettu 20ºC ympäritn lämpötilassa. Plug-in liittimet (2 x mm²), saatavana myös kaapelilla (00 mm). IP 20, luokka I, IP 44 kaapeliversio. CE, EAC, culus_ul Listed. 1kpl. Kapasiteetti (W) Käynnistysvirta (A) L (mm) Jännite (V) Osa nro V AC, 0/60 Hz EHG V AC, 0/60 Hz EHG V AC, 0/60 Hz EHG V AC, 0/60 Hz EHG V AC, 0/60 Hz EHG V AC, 0/60 Hz EHG V AC, 0/60 Hz EHG10 Top Päältä view = P L = Käy sivustossamme 619

71 ECH(T), Lämmitin, kompakti, termostaatilla tai ilman,, Lämmitin, kompakti, termostaatilla tai ilman, ECH(T) Lämmitys ja kondensoitumisen esto Lisävarusteet Lämmitin termostaatilla tai ilman, ECH(T) Kuvaus: Lämmitin: Materiaali: Käyttölämpötila: Kytkentä: Kotelointiluokka: Hyväksynnät: Pintakäsittely: Pakkaus koko: Kaksoiseristetty lämmitin kondension ehkäisyyn.pikakiinnityksellä 3 mm DIN-kiskoon EN0022:n mukaisesti. Pintalämpötila on alhainen. Termostaatilla varustettu (ECHT) on plug-in termostaatti joten lisäjohdotusta ei tarvita ( päällekytkentä ºC ja poiskytkentä 1ºC). PTC vastus, lämpötilarajoitus. Muovi, UL94 V-O. -4 C C. Lämmitysteho ympäristön lämpötila 20ºC. 4 ruuviliitintä 2, mm², kiristys 0,8Nm. IP 20, luokka II. CE, EAC. Musta. 1 lämmitin. Kapasiteetti (W) Käynnistysvirta (A) L (mm) Jännite (V) Osa nro V AC ECH V AC ECH V AC ECH V AC ECHT V AC ECHT V AC ECHT10 Toiminta alle 140VAC jännitteellä alentaa tehokkuutta noin 10 %. Muille jännitteille pyydettäessä. ECH Edestä Front view 90 ECHT Edestä Front view P L P L Pohjan Bottom leikkaus view Pohjan Bottom leikkaus view Yleistuotekuvasto

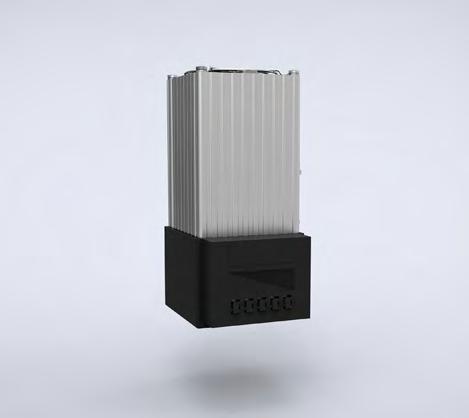

72 EGL, Lämmitin, puhaltimella,, Lämmitin, puhaltimella, EGL 0 Lämmityspuhallin, EGL Kuvaus: Lämmitin: Puhaltimellinen lämmitin suositellaan asennetavaksi pystyasentoon ehkäisemään kondensoitumista. Puhallin auttaa lämmön jakautumista tasaisesti isossa kaapissa. Asennuskappale DIN 3 kiskokiinnitykseen (EN6071). Maksimi pintalämpötila 70ºC (EGL20), ja 8ºC (EGL400). PTC vastus, itsesäätyvä, lämpörajoitus Tuulettimen elinikä: h lämpötilassa 2 C Materiaali: Muovi,eloksoitu alumiini profiili Käyttölämpötila: C. Lämmitysteho on ympäristön lämpötilalle 20ºC Kytkentä: Kotelointiluokka: Hyväksynnät: Pakkaus koko: Plug-liitin (2x0,-2,mm2) IP 20, luokka I (madoitettu) CE, EAC, culus_ul Listed. 1 kappale Kapasiteetti (W) Käynnistysvirta (A) L (mm) Jännite (V) Osa nro V AC EGL20UL V AC EGL20UL V AC EGL400UL V AC EGL400UL230 Näkymä Rear view takaa Top Päältä view P Käy sivustossamme 621

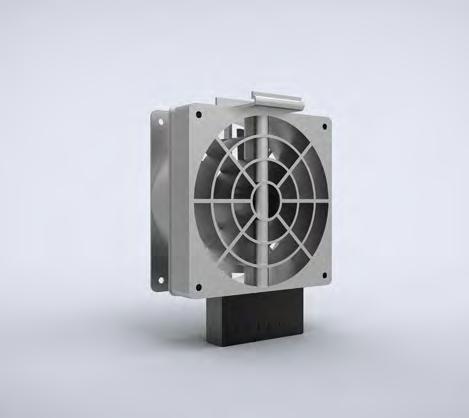

73 EHV, Lämmitin, puhaltimella,, Lämmitin, puhaltimella, EHV Lämmitys ja kondensoitumisen esto Lisävarusteet Lämmityspuhallin, EHV Kuvaus: Lämmitin: Materiaali: Tuulettimen elinikä: Käyttölämpötila: Kytkentä: Kotelointiluokka: Hyväksynnät: Pakkaus koko: Tehokas tilaa säästävä lämmitin puhaltimella kondensoitumisen ehkäisyyn. Tuottaa kaappeihin tasaisen lämpötilajakautuman. Asennus: Kiinnike 3 mm DIN-kiskoon. (EN6071). Turvakatkaisutoiminnolla ehkäistään ylikuumentuminen puhallin häiriöissä, automaattinen kuittaus. Tehokas kasetti. Muovi UL94 V-0, valettu alumiini h lämpötilassa 2 C C. 3-napainen ruuviliitin 2. mm². IP 20, luokka 1 (maadoitettu). CE, EAC. 1 kpl. Kapasiteetti (W) Ilman virtaus m³/h Jännite (V) Weight (kg) Osa nro V AC 0/60 HZ 0. EHV V AC 0/60 HZ 0. EHV V AC 0/60 HZ 0.90 EHV V AC 0/60 HZ 0.90 EHV V AC 0/60 HZ 0.90 EHV400 Jännite (V): 120 VAC kysyttäessä. EHV100 / EHV10 EHV200 / EHV300 / EHV Näkymä Rear view takaa Näkymä Rear view takaa Yleistuotekuvasto

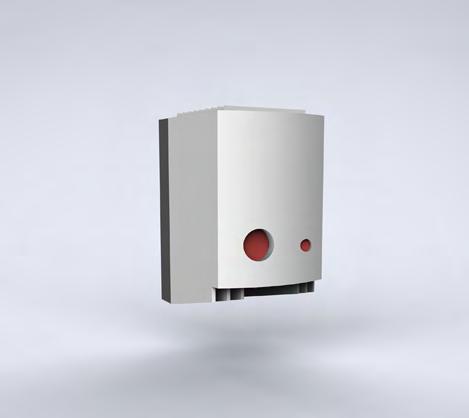

74 ECR, Lämmitin, puhaltimella, termostaatilla,, Lämmitin, puhaltimella, termostaatilla, ECR 0 Tuuletinlämmitin termostaatilla, ECR Kuvaus: Materiaali: Asettelualue: Lämmitin: Tuulettimen elinikä: Käyttölämpötila: Kytkentä: Kotelointiluokka: Hyväksynnät: Pintakäsittely: Pakkaus koko: Tehokas lämmitin kondension ehkäisyyn. Tuuletin takaa lämmön tasaisen jakautumisen. Kaksoiseritetty. Pikakiinnitys 3 mm DIN-kiskoon (EN6071). Lämpötilarajoitus, ehkäisee ylikuumentumisen puhaltimen rikkoutuessa automaattikuittaus. Termostaatin merkkivalo. Muovi, UL94 V-0. 0ºC... 60ºC. PTC vastus, lämpötila rajoitus h lämpötilassa 2 C C. 2-napainen ruuviliitin 2, mm², kiritys maks. 0,8Nm. IP 20, luokka II (kaksoiseristetty). CE, EAC. Vaalen harmaa. 1 kpl. Kapasiteetti (W) Käynnistysvirta (A) Jännite (V) Osa nro V AC, 0/60 Hz ECR0 Jännite (V): VAC kysyttäessä Top Päältä view Käy sivustossamme 623

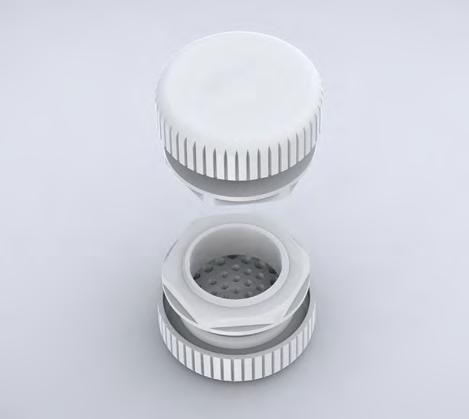

75 EDA, Paineentasaaja, muovi, goretex,, Paineentasaaja, muovi, goretex, EDA Lämmitys ja kondensoitumisen esto Lisävarusteet Goretex, paineentasaaja, muovinen, EDA Kuvaus: Materiaali: Käyttölämpötila: Asennusreikä: Kotelointiluokka: Hyväksynnät: Pintakäsittely: Pakkaus koko: Paineentasaaja jolla hyvä kotelointiluokka. Kaapin paine voi kasvaa lämpötilan muutosten myötä jolloin on riski pölyn ja kosteuden pääsyyn kaappiin. Puoliläpäiseva kalvo tulpassa sallii ilman ja kosteuden poistumisen kaapista. Toiseen suuntaa se sallii vain kuivan ilman menon kaappiin. Asennetaan vastamutterilla M40x1,, suositeltava kiristys Nm ( maks. 10Nm ). Optimaalisen paineen saamiseksi suositellaan kahden kappaleen käyttöä vastakkaisilla sivuilla. Ilmavirtaus 1200l/h 70mbar paine-erolla. Muovi. Tiiviste NBR C. Pyöreä reikä 40, mm. Sisäsyvyys kotelossa noin 16 mm. IP 66 / IP X9K. CE. Vaalean harmaa. 1kpl. Osa nro. EDA Yleistuotekuvasto

76 EDAS, Paineentasaaja, ruostumaton teräs, goretex,, Paineentasaaja, ruostumaton teräs, goretex, EDAS 0 Paineentasaaja ruostumaton teräs, EDAS Kuvaus: Materiaali: Käyttölämpötila: Asennusreikä: Kotelointiluokka: Hyväksynnät: Pintakäsittely: Pakkaus koko: Paineen kompensoija hyvällä IP-arvolla. Kaapin paine-erot voivat johtua suurista lämpötilavaihteluista, jolloin on riski pölyn ja kosteuden pääsimisestä kaapin sisälle. Puoliläpäisevä kalvo päästävät pölyn ja kosteuden kaapista pois. Päinvastaiseen suuntaan se sallii ainoastaan ilman virtauksen. Asennetaan vastamutterilla M40x1,, suositeltava kireys Nm ( maks 10Nm ). Optimipaineen saamiseksi suositellaan kahden laitteen käyttöä kaapin katon vastakkaisilla sivuilla. Ilmanvirtaus 1200l/h 70mbar paine-erolla. AISI 303 ruostumaton teräs. Tiiviste NBR C. Pyöreä reikä 40, mm. Sisäsyvyys kotelossa noin 9 mm. IP 66 / IP X9K. CE. Ruostumaton teräs. 1 kappale. Osa nro. EDAS Top Päältä view 40 Käy sivustossamme 62

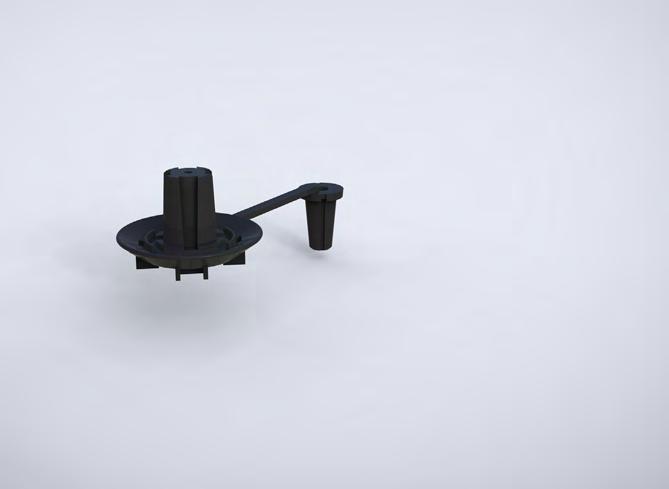

77 DWP, Tyhjennystulppa,, Tyhjennystulppa, DWP Lämmitys ja kondensoitumisen esto Lisävarusteet Tyhjennystulppa, DWP Kuvaus: Materiaali: Asennusreikä: Pakkaus koko: Tyhjennystulppa kondenssiveden poistoon. Helppo asentaa. Sopii materiaalipaksuuksille 4mm saakka. Kotelointiluokka IP 44. Kumi. Pyöreä 11 mm reikä. 10 kpl. Osa nro. DWP Top Päältä view Yleistuotekuvasto

78 PVD, Paineentasaustulppa,, Paineentasaustulppa, PVD 0 Paineentasaustulppa, PVD Kuvaus: Materiaali: Käyttölämpötila: Asennusreikä: Saadaan kontrolloitu paineen tasaus. Kaappien paine-ero voi johtua yllättävistä lämpötilavaihteluista, jolloin riskinä on pölyisyys ja kosteus. Asennetaan PG29 reikään vastamutterilla, suositeltava kiristys Nm (maks 10Nm ). Optimitasauksen saavuttamiseksi suositellaan kaapin yläosaan kaksi tulppaa vastakkaisille sivuille. Tiiviste NBR. Saavutetaan UL746(f1) mukainen sään ja UV valon kestävyys. Ilman rajapinta noin 1, cm². Muovi UL94 V-0. Tiiviste NBR -4 to +70 C. Halkaisija 37 mm. Kotelointiluokka: IP. Pintakäsittely: Pakkaus koko: Vaalean harmaa. 2 kpl. Weight (kg) Osa nro PVD Näkymä Rear view takaa 37 Top Päältä view 6. Käy sivustossamme 627

79 Ohjaus Tyypilliset käyttösovellukset Ohjaus Rakennusala Raide- ja tieliikenne Teollisuus Tuulivoimalat Ulkoasennukset Eldonin lämmön- ja kosteuden ohjausjärjestelmillä hallitaan laitteiden jäähdytystä ja lämmitystä ja pidetään kaapin sisälämpötila vaadittujen enimmäis- ja vähimmäisarvojen välillä. Niiden käyttäminen parantaa lämmönhallintaprosessin luotettavuutta, pienentää energiankulutusta tarvepohjaisen käytön ansiosta ja parantaa ohjattujen laitteiden tehokkuutta. Moottorin ohjauskeskus ja ohjauslaitteet Vaikka jäähdytys- tai lämmitysvaatimukset eivät ole ensisijaisia huolenaiheita, ne on kuitenkin otettava huomioon. Tämän asennuksen osalta erityiset jäähdytys- tai lämmitysratkaisut eivät olleet tarpeen normaaleissa olosuhteissa. Mahdollisten ongelmien välttämiseksi poikkeustilanteissa, kaapin ohjausosasto varustettiin kuitenkin pienitehoisella EF200R-suodatintuulettimella ja pienellä EGK010-lämmittimellä. Toimiva ohjaus vähentää energiankulutusta ja pidentää komponenttien käyttöikää. Tämän käyttösovelluksen lämpöohjausta varten lämmittimen hallintaan käytettiin yksittäistä avauskoskettimella varustettua termostaattia. Vaihtokoskettimella varustetulla termostaatilla ohjattiin suodatintuuletinta. 628 Yleistuotekuvasto

80 0 Laaja valikoima Eldonin valikoima sisältää kaikki mahdolliset ratkaisut kosteuden ja lämpötilan ohjaukseen. Suurin ja pienin sallittu lämpötila, suhteellinen kosteus ja kumpikin samaan aikaan. Esiasetettu tai säädettävä lämpötila Eldon tarjoaa lämpötilan ohjaukseen kaksi vaihtoehtoa: esiasetetun ja säädettävän termostaatin. Lämpötilan säätö voi olla hyödyllinen toiminto, mutta tietyissä asennuksissa se ei saa olla mahdollista, jotta asiattomat eivät pääse muuttamaan asetuksia. Sertifioidut tuotteet Laatu ja standardien mukaisuus on tunnettujen kansainvälisten yritysten takaamaa, joten niiden käyttö on mahdollista lähes kaikissa käyttökohteissa ja useimmissa maissa ympäri maailmaa. Saatavilla olevat tiedot Jotta Eldon-tuotteiden suunnittelu ja hankinta olisi mahdollisimman helppoa, tarjoamme verkkosivustollamme kaikki tarpeelliset tiedot: 2D- ja 3D-piirustukset, tekniset tiedot, asennusohjeet jne. Käy sivustossamme 629

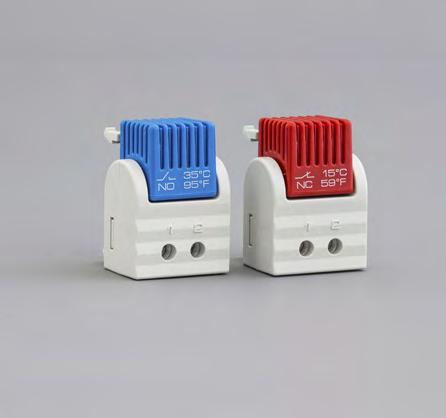

81 EFR, Termostaatti, kiinteäasetuksinen,, Termostaatti, kiinteäasetuksinen, EFR Ohjaus Lisävarusteet Kiinteäasetuksinen termostaatti, EFR Kuvaus: Materiaali: Kytkentäkapasiteetti: Käyttölämpötila: Esiaseteltu termostaatti (avautuva kosketin, pun) lämmittimien ohjaukseen. Termostaatti (sulkeutuva kosketin, sin) suodatintuulettimien, lämmönvaihtimien ja merkinantolaitteiden ohjaukseen. Pikakiinnitys 3 mm DIN-kiskoon, EN Kiinteäasetuksinen. Muovi, UL94 V-0. 20V AC, (1.6)A. 120V AC, 10 (2)A. 24V DC, 30W. Induktiivisen kuorman arvot suluissa. Käynnistysvirta 16A (AC) 10s C. Huoltoikä: > 100,000. Kytkentä: 2-napainen liitin 2, mm², kiristys 0,8Nm maksimi. Kotelointiluokka: IP 20. Hyväksynnät: Pintakäsittely: Pakkaus koko: CE, EAC, culus_ul Listed. Vaalean harmaa. 1 kappale. Kuvaus Asettelu (ºC) Osa nro. Sulkukosketin 3 EFR201 Avauskosketin EFR202 Näkymä Rear view takaa Pohjan Bottom leikkaus view Electrical Kytkentä diagram 33 2 EFR201 EFR L N L N Lämmitin Heater Suodatinpuhallin Filter fan Signal Merkkivalo device EFR202 EFR201 EFR201 Example Kytkentä of esimerkki connection Example Kytkentä of esimerkki connection Kytkentä Example of esimerkki connection 630 Yleistuotekuvasto

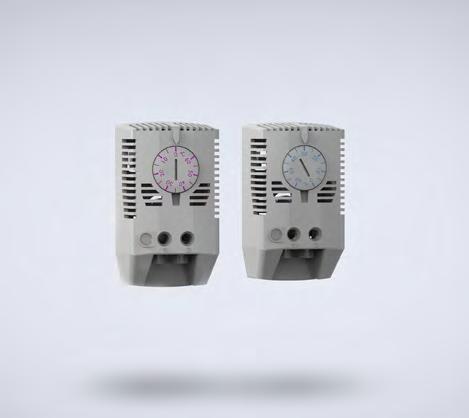

82 ETR, Termostaatti,, Termostaatti, ETR 0 Termostaatti, ETR Kuvaus: Materiaali: Asettelualue: Kytkentäkapasiteetti: Käyttölämpötila: Termostaatti NC/NO-koskettimilla lämpötilan ohjaukseen. Termostaatti ETR202 (avautuva kosketin) lämmittimien ohjaukseen. Termostaatti ETR201 (sulkeutuva kosketin) esim. suodatintuulettimien, lämmönvaihtimien tai merkinantolaitteiden ohjaukseen. Pikakiinnitys 3mm DIN-kiskoon, (EN6071). Muovi, UL94 V-0. 0ºC... 60ºC. Kykentä lämpötilan ero vähemmän kuin 7ºK ja toleranssi ±4ºK. 240V AC, 10(2)A. 120V AC, 1(2)A. 24V DC, 30W. Induktiivisen kuorman arvot suluissa C. Huoltoikä: > 100,000. Kytkentä: Ruuviliitin kaapelille (0. - 2, mm²). Kotelointiluokka: IP 20. Hyväksynnät: CE, EAC, culus_ul Listed. Pintakäsittely: RAL 703. Pakkaus koko: 1 kpl. Kuvaus Avautuva Sulkeutuva Osa nro. ETR201 ETR Top Päältä view 2 Kytkentä Electrical diagram RF L N Käy sivustossamme 631
