Dräger PSS 5000 Paineilmahengityslaite

Transkriptio

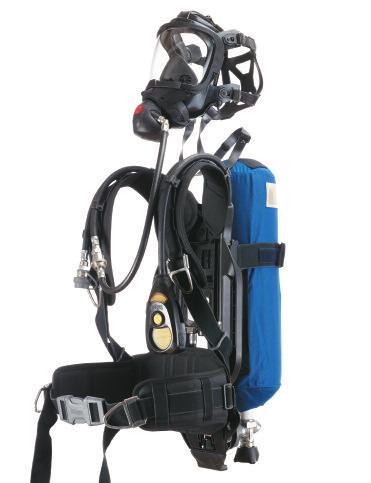

1 Dräger PSS 5000 Paineilmahengityslaite Dräger PSS 5000 edustaa paloalan ammattilaisille suunnattujen, erittäin suorituskykyisten paineilmahengityslaitteiden uutta sukupolvea. Optimoidun ergonomian ja erilaisten kokoonpanovaihtoehtojen ansiosta Dräger PSS 5000 on yksilöllinen, mukava ja luotettava laite mihin tahansa hengityksen suojausta vaativaan tehtävään. D Ergonominen kantojärjestelmä Tukeva, rasitusta vähentävä hihnasto Integroidut kanavat ja ohjaimet toisio- ja korkeapaineletkuille Laaja kokoonpano- ja varustevalikoima Täyselektroninen merkinanto- ja varoituslaite Dräger Bodyguard 7000 Helppo puhdistaa ja huoltaa Käytännössä hyväksi koettu Dräger PSS -pneumatiikka, innovatiiviset komponentit, luotettava teknologia ja uusimmat materiaalit yhdistyvät tässä Dräger PSS paineilmahengityslaitteessa, joka täyttää lähes kaikki käyttäjien vaatimukset. ERGONOMINEN KANTOJÄRJESTELMÄ Erinomaisen kantomukavuuden lisäksi Dräger PSS laitteelle on ominaista äärimmäinen kestävyys kovissa käyttöympäristöissä. Lantiovyön ja selkälevyn joustavan liitoksen ja kaikkein nykyaikaisimpien materiaalien ansiosta Dräger PSS 5000 pysyy tukevasti paikallaan kaikissa tilanteissa. TUKEVA, RASITUSTA VÄHENTÄVÄ HIHNASTO Jotta Dräger PSS 5000 soveltuisi mahdollisimman hyvin kulloiseenkin tehtävään, saatavilla on kaksi state-of-the-art -materiaaleiltaan erilaista versiota. Dräger-Standard (DS) on peruslaite säännölliseen käyttöön. Sille on ominaista erinomainen käyttömukavuus ja pitkä käyttöikä. Helppo puettavuus ja riisuttavuus, Pull Forward -järjestelmä ja erilaiset mukauttamismahdollisuudet tekevät DS-mallista yleisratkaisun mitä erilaisimpiin käyttökohteisiin. D Dräger PSS 5000

2 02 I DRÄGER PSS 5000 PAINEILMAHENGITYSLAITE D Dräger-Professional (DP) mallissa on käytetty materiaaleja, jotka täyttävät päivittäisen käytön asettamat korkeat vaatimukset ja joille on ominaista maksimoitu mukavuus ja erinomainen toimivuus. Ruostumatonta terästä olevat soljet ja kulutuksenkestävä aramidikangas tekevät DP-mallista erityisen sopivan kovaan, toistuvaan käyttöön ääriolosuhteissa. SELKÄLEVYYN INTEGROIDUT KANAVAT JA OHJAIMET TOISIO- JA KORKEAPAINELETKUILLE Letkujen takertumisesta ei tarvitse kantaa huolta, sillä paineilmahengityslaitteen toisio- ja korkeapaineletkut on integroitu Dräger PSS laitteen selkälevyyn. Hengitysventtiili, painemittari ja muut letkut voidaan johtaa joko vasemman tai oikean olan yli (2 letkua puolelleen), mikä mahdollistaa Dräger PSS laitteen mukauttamisen yksilöllisiin vaatimuksiin. Dräger PSS 5000 onkin käyttöominaisuuksiltaan kaikkein monipuolisimpia paineilmahengityslaitteita todellinen yleislaite, josta on saatavilla mitä erilaisimpia versioita. MONIPUOLINEN KOKOONPANO- JA VARUSTEVALIKOIMA Dräger on mullistanut paineilmahengityslaitteiden käyttömahdollisuuksia luomalla laajan komponenttivalikoiman, josta voidaan valita sopiva laitekokonaisuus jokaiseen sammutus- tai pelastusyksikön tehtävään. Dräger PSS 5000 DS- ja DP-malleihin on perusvarustuksen lisäksi saatavilla seuraavia varusteita: Kahden säiliön pullopaketit (esim. 2 x 4 l/200bar; 2 x 6,8 l/300bar) Lisäliitännät dekontaminaatio- ja/tai pelastuskäyttöön, esim. PSS-pelastushupulle Suoratäyttöliitäntä QC ("Quick Connect") säiliön pikaliitäntä Täyselektroninen merkinanto- ja varoituslaite Dräger Bodyguard 7000 PSS Merlin -modeemi PSS Merlin - valvontataulun käyttöä varten. TÄYSELEKTRONINEN MERKINANTO- JA VAROITUSLAITE DRÄGER BODYGUARD 7000 Dräger PSS 5000 on tutun ja luotettavan Dräger Bodyguard merkinanto- ja varoituslaitteen kanssa täydellisesti yhteensopiva ja mahdollistaa näin ollen yhteyden PSS Merlin -valvontatauluun. Dräger Bodyguard laitteen innovatiivinen, kompakti elektroniikka on sijoitettu optimaalisesti: paristo- ja paineanturimoduulit on integroitu selkälevyyn siten, että niiden paino jakaantuu tasaisesi. Oleellisten tietojen, kuten jäljellä olevan sukellusajan (perustuu senhetkiseen ilmankulutukseen ja säiliöpaineeseen) valvonta on reaaliaikaista. Tiedot välittyvät käyttäjälle kätevän näyttöyksikön ja/tai kasvo-osaan (FPS 7000) liitetyn HUD-näytön (Head up Display) kautta. Nämä tiedot voidaan välittää PSS Merlin - modeemin kautta samanaikaisesti myös PSS Merlin -valvontatauluun, mikä entisestään lisää sammutusyksikköjen turvallisuutta. Dräger Bodyguard 7000 lyhyesti Tarkka, jatkuvasti päivittyvä paineen näyttö Säiliöpaineen näyttö numeroina ja graafisesti Jäljellä oleva aika ennen varoitusta (perustuu senhetkiseen ilmankulutukseen) Integroitu liikkeentunnistin (PASS) Optiset ja akustiset varoitukset ja hälytykset ( dba) Yksinkertainen painikekäyttö Käyttäjän konfiguroitavissa Uudistettu vierivä tekstinäyttö Automaattinen itsetestaus ja järjestelmän testaus Tietojen tallennus henkilökohtaisin ID-tunnistein PC-liitäntä (Windows-yhteensopiva) Valittavana kaksi käyttötapaa: "Tally" ja "automaattinen" Helppo varustaa Dräger FPS 7000 HUD (Head up Display) -näytöllä Helppo liittää Dräger PSS Merlin -valvontatauluun HELPPO YLLÄPITÄÄ JA HUOLTAA Dräger PSS laitteessa on erilaisia innovatiivisia ominaisuuksia, joiden ansiosta laitteen huoltoajat pysyvät mahdollisimman lyhyinä ja kustannukset alhaisina. Olka- ja vyötäröhihnojen innovatiivinen pikalukitus mahdollistaa nopean ja helpon hihnojen asennuksen ja irrotuksen kantolevystä työkaluja ei tarvita lainkaan. Pikalukitus (snap fix) nopeuttaa ja helpottaa paineenalentimen irrotusta ja asennusta. Letkuklemmarien uudentyyppisen kiinnityksen ansiosta korkea- ja toisiopaineletkut on nopea irrottaa puhdistusta varten ilman itse letkuklemmarien hankalaa irrotusta. Umpinainen yksiosainen hihnasto ja innovatiiviset materiaalit estävät ylimääräisen veden imeytymisen ja lyhentävät huomattavasti puhdistukseen ja kuivaukseen menevää aikaa.

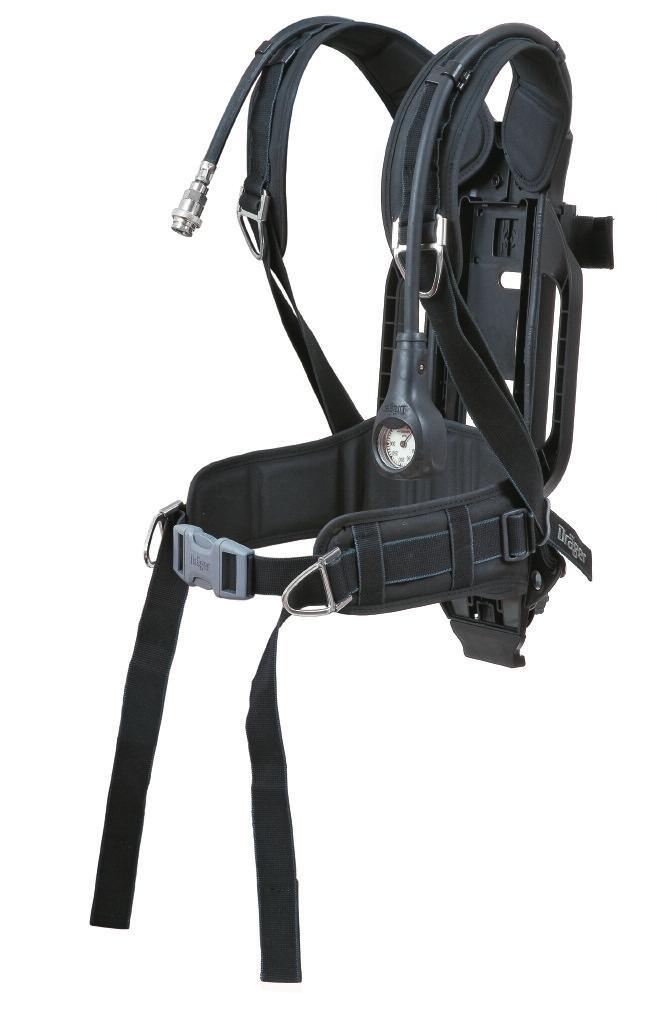

3 DRÄGER PSS 5000 Letkunpidike Pikalukitus olka- ja vyötäröhihnoissa Virransyöttömoduuli Selkälevyyn integroidut korkea- ja toisiopaineletkut Liikkeitä myötäilevä, nivelletty vyötäröhihna Hihnanpidike Vyötäröhihnan Pull Forward -säätö D D Dräger PSS pelastusletku (olkamalli) Vasen olka Oikea olka D

4 DRÄGER PSS 5000 PAINEILMAHENGITYSLAITE I 04 TEKNISET TIEDOT PSS 5000 DS painemittarein PSS 5000 DP painemittarein PSS 5000 DP Bodyguard 7000 Paino kg (selkälevy ja kantojärjestelmä) 3,85 4,00 4,60 Täyttöpaine (bar) Toisiopaine, 1. vaihe (bar) 7,5 7,5 7,5 Ilmanvirtaus, 1. vaihe (l/min) > 1000 > 1000 > 1000 Hengitysventtiilin virtaus (l/min), > 400 > 400 > 400 Pillivaroittimen aktivoitumispaine (bar) Pillivaroittimen äänitaso (dba) > 90 > 90 > 90 Liiketunnistimen päähälytys (dba) Ei saatavilla Ei saatavilla Hyväksynnät EN 137:2006 DRÄGER PSS 5000:n järjestelmäratkaisut ST ST Dräger Bodyguard 7000 Dräger FPS 7000 Dräger FPS 7000 Head Up Display -näyttö ST ST ST Dräger PSS -pelastushuppu Dräger-hengitysventtiilisarja Dräger- säiliön pikaliitin ST D ST D Dräger PSS Merlin -modeemi Lisäliitäntä - varuste hätätilanteita varten ja pelastus- ja dekontaminointitehtäviin Dräger Bodyguard 1000 Henkilökohtainen varoitus- ja turvajärjestelmä

5 DRÄGER PSS 5000 PAINEILMAHENGITYSLAITE I 05 TILAUSTIEDOT Dräger PSS paineilmahengityslaite PSS 5000 DP painemittarein säiliöpanta yhdelle säiliölle PSS 5000 DP painemittarein yleissäiliöpanta PSS 5000 DP Quick Connect säiliöpanta yhdelle säiliölle PSS 5000 DP Bodyguard 7000 säiliöpanta yhdelle säiliölle PSS 5000 DP Bodyguard 7000 yleissäiliöpanta PSS 5000 DS Bodyguard 7000 Quick Connect säiliöpanta yhdelle säiliölle PSS 5000 DP Bodyguard 7000 "Tally" säiliöpanta yhdelle säiliölle PSS 5000 DP Bodyguard 7000 "Tally" yleissäiliöpanta PSS 5000 DS Bodyguard 7000 "Tally" Quick Connect säiliöpanta yhdelle säiliölle PSS 5000 DS painemittarein säiliöpanta yhdelle säiliölle PSS 5000 DS painemittarein yleissäiliöpanta PSS 5000 DS painemittarein Quick Connect säiliöpanta yhdelle säiliölle PSS 5000 DS Bodyguard 7000 säiliöpanta yhdelle säiliölle PSS 5000 DS Bodyguard 7000 yleissäiliöpanta PSS 5000 DS Bodyguard 7000 Quick Connect säiliöpanta yhdelle säiliölle PSS 5000 DS Bodyguard 7000 "Tally" säiliöpanta yhdelle säiliölle PSS 5000 DS Bodyguard 7000 "Tally" yleissäiliöpanta PSS 5000 DS Bodyguard 7000 "Tally" Quick Connect säiliöpanta yhdelle säiliölle Lisävarusteet PSS 5000/7000 HUD -lähetinsarja sisältäen paineanturin, lähetinyksikön ja korkeapaineyhteen, painemittarilla/ Bodyguard II:lla varustetun PSS 5000/7000 -laitteen varustamiseksi FPS 7000 HUD (Head up Display) -näyttöä varten Bodyguard varustelusarja ("Tally") sisältäen Bodyguard näyttö- ja painemoduulin, korkeapaineletkun ja mekaanisen pillin (painemittarein varustetun PSS 5000:n varustus Bodyguard laittein), virtalähde ei sisälly toimitukseen Bodyguard varustelusarja (Button) Dräger PSS -hengitysventtiilit PSS-N hengitysventtiili kierreliittimin PSS-A turvapainehengitysventtiili Dräger-pistoliittimin PSS-AE turvapainehengitysventtiili kierreliittimin M45x PSS-ESA ylipainehengitysventtiili pistoliittimin DIN Automaattinen vaihtoventtiili (ASV) kysyttäessä PSS-pelastushuppu Hengitysventtiilin pidikkeet N/ESA AE A Dräger-säiliöt kysyttäessä PSS Merlin -modeemisarja Lisäilmaletku - naaraspikaliitin Lisäilmaletku - pikaliitinnippa PSS 5000/7000 kaksisuuntainen lisäilmaletku pikaliittimin (muhvi ja nippa) Pelastusletku; oikealle olalle Pelastusletku; vasemmalle olalle Dekontaminointiliitin, uros Yksisuuntainen lisäilmaletku (liitinrunko) Kaksisuuntainen, varmistettu lisäilmaletku - vyötärö Dekontaminointiletku vyötärö Kaksisuuntainen lisäilmaletku (liitinrunko) olalle

6 PDF Marketing Communications CS LSL LE Painettu Suomessa Klooriton - ympäristöystävällinen Oikeus muutoksiin pidätetään 2010 Dräger Safety AG & Co. KGaA PÄÄKONTTORI Dräger Safety AG & Co. KGaA Revalstrasse Lübeck, Germany TYTÄRYHTIÖT DENMARK Dräger Safety Danmark A/S Generatorvej 6 B 2730 Herlev Tel Fax NORWAY Dräger Safety Norge A/S Pb Etterstad, 0604 Oslo Nils Hansensvei 2, 0667 Oslo Tel Fax SWEDEN Dräger Safety Sverige AB Ögärdesvägen 19 D Partille Tel Fax FINLAND Dräger Suomi Oy Päiväläisentie Helsinki Tel Fax
