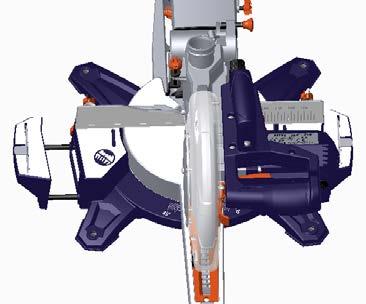

1 KÄYTTÖOHJE BRUKSANVISNING LIUKUJIIRISIRKKELI 1800 W Kombinationssåg 1800 W DAN0831 Lue ohjeet ja turvatoimenpiteet ennen tämän tuotteen käyttöä. Säilytä tätä käyttöohjetta mahdollista tulevaa tarvetta varten Läs handhavande- och säkerhetsanvisningarna före användning av denna produkt. Var god spara denna bruksanvisning för framtida konsultation. Käännös alkuperäisohjeista Översättning av originalanvisningarna

2

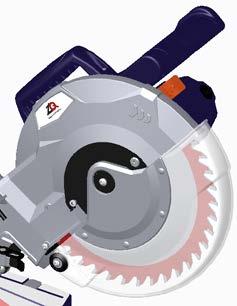

3 A B C D E F G H 2

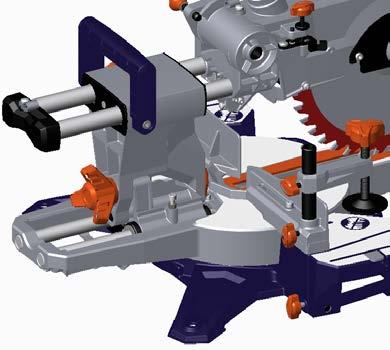

4 I J K L M N O P 3

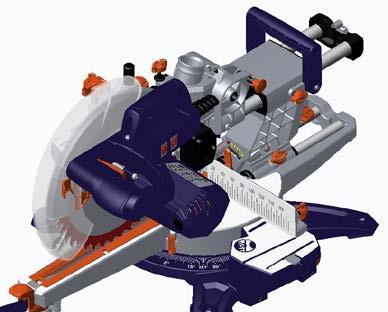

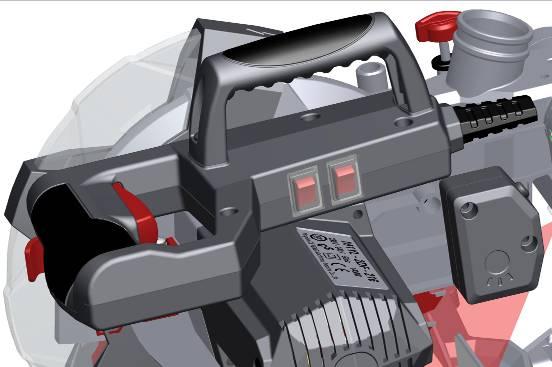

5 Q R S T U a 4

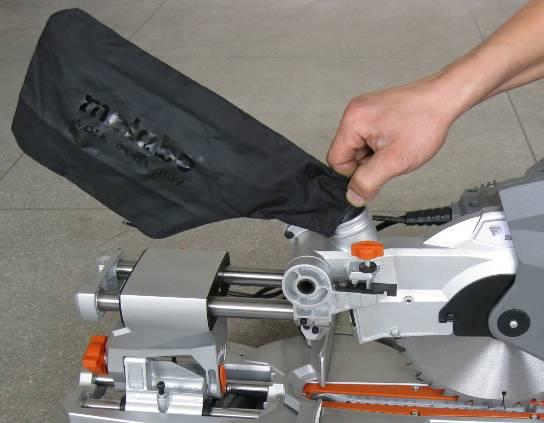

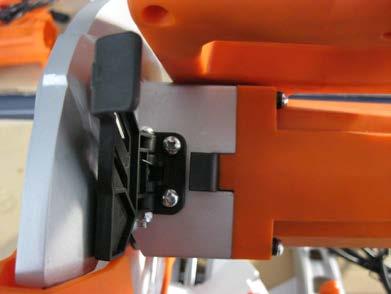

6 b c d e f g h 5

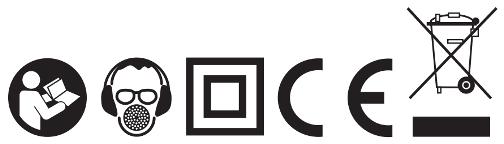

7 SISÄLLYSLUETTELO 1. Turvallisuusohjeet ja varoitukset 2. Varoitus- ja huomiosymbolien kuvaus 3. Tarvikkeet 4. Laitteen osat 5. Tarkoituksenmukainen käyttö 6. Yleiset turvallisuusohjeet 7. Erityisturvaohjeet 8. Ennen käyttöä 9. Kuljetus 10. Kokoonpano 11. Työskentely koneen parissa 12. Huolto ja kunnossapito 13. Tekniset tiedot 14. Ympäristönsuojelu 15. Takuu 16. Ey-vaatimustenmukaisuusvakuutus 1. Turvallisuusohjeet ja varoitukset Laite noudattaa sähkölaitteita koskevia turvallisuusmääräyksiä. Lue ohjeet huolellisesti läpi ennen laitteen käyttöönottoa. Laitteen virheellinen käyttötapa voi johtaa henkilötai omaisuusvahinkoihin. Henkilöt, jotka eivät ole perehtyneet käyttöohjeisiin, eivät saa käyttää laitetta. Säilytä käyttöohjeet luotettavassa paikassa. Lapset ja nuoret eivät saa käyttää laitetta. 2. Varoitus- ja huomiosymbolien kuvaus Huomioi kaikki tässä käyttöohjeessa sekä itse laitteessa kuvatut kaikki merkit ja symbolit. Merkitse muistiin näiden merkkien ja symbolien tarkoitus. Jos osaat huomioida nämä merkit ja symbolit oikealla tavalla, koneesi käyttöturvallisuus on huomattavasti parempi. Tärkeää! Älä koskaan katso suoraan lasersäteeseen. Luokan II laser Tärkeää! Lue ohjeet huolellisesti ennen koneen käyttöä. Käytä suojalaseja Käytä kuulosuojaimia Käytä hyvälaatuisia ja kestäviä suojakäsineitä. Käytä aina hengityssuojaimia työstettäessä pölyä muodostavia materiaaleja. Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä. Älä laita käsiä terän lähelle! Sahanterän aiheuttama sormien ja käsien loukkaantumis-vaara. Älä päästä muita koneen läheisyyteen! Älä päästä lapsia, eläimiä tai muita henkilöitä 5 metriä lähemmäs laitetta! Älä anna muiden auttaa sinua, ellei se ole välttämätöntä! Koneen turva-alueella ei saa oleskella kukaan muu kuin koneen käyttäjä. Käytä turvakenkiä! Käytä turvakenkiä, joissa on teräsvahvistettu kärki. Ne suojaavat putoavilta esineiltä. 6

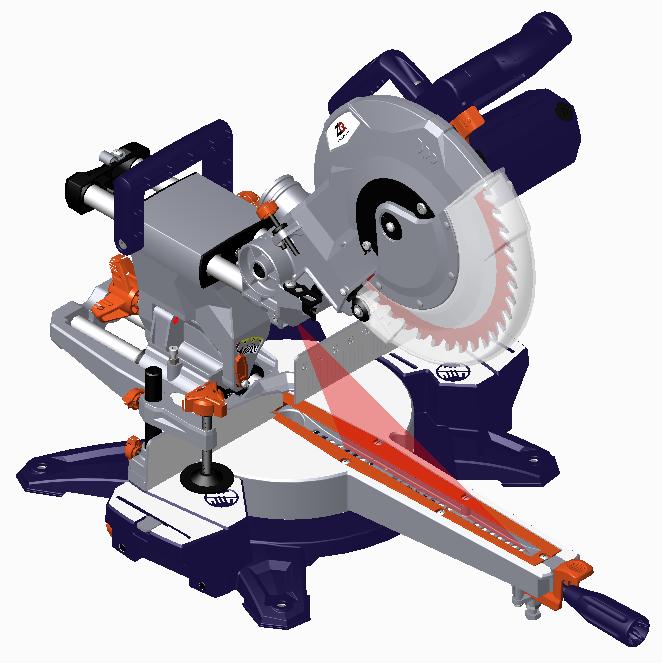

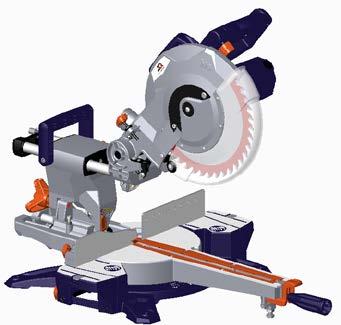

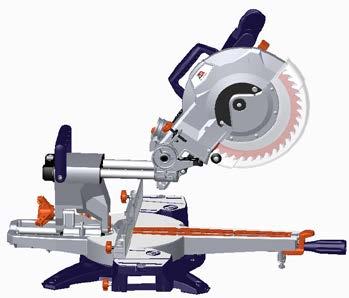

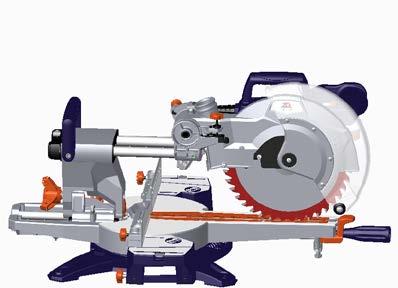

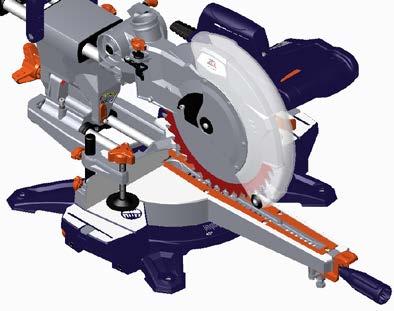

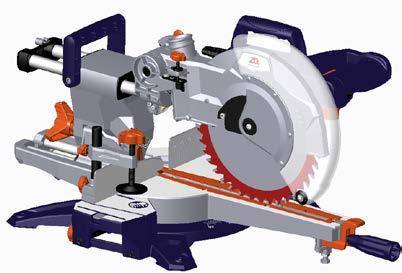

8 3. Varusteet Tämä vetotoiminnolla varustettu jiirisaha on varustettu seuraavilla varusteilla: 36 hampainen sahanterä (kiinnitettynä paikalleen) Purupussi Lukituslaite Sivutuki (2x) Kuusioavain 33. Purupussi 34. Kuusioavain 35. Karan lukituspainike 36. Lukituslaite 5. Tarkoituksenmukainen käyttö Tämä laite on suunniteltu sen kokoon verrannollisten puu- ja muovimateriaalien sahaukseen. 4. Laitteen osat 1. Käyttökahva 2. Sahanterän suojan vapautusvipu 3. Yläsuojakansi (kiinteä) 4. Liikkuva suoja 5. Laser 6. Jiiripenkki 7. Jiiriasteikko 8. Penkin lisäkappale (uralevy) 9. Jiirikulman lukitus 10. Sahanterän suoja 11. Sahavarsi 12. Leikkuusyvyyden asetusruuvi 13. Lukkomutteri 14. Syvyydenrajoitin 15. Pystykulman asteikko 16. Lukituslaitteen lukko (2x) 17. Sivutuet (2x) 18. Sivutukien kiinnitysreiät 19. Sahajalusta 20. Koneen ON/OFF-kytkin 21. Kantokahva 22. LED-merkkivalokotelo 23. Sahanpurun poistoliitäntä 24. Vapautusnuppi 25. Kytkinlukko 26. Ohjauskiskot 27. Pystykulman lukitus 28. Laserin ON/OFF-kytkin 29. ON/OFF-kytkimen LED-merkkivalo 30. Ohjain 31. Viistekulman säätöruuvi 32. Lukkomutteri Laite ei sovellu polttopuiden sahaukseen. Käytä ainoastaan laitteelle soveltuvia sahanteriä. Älä käytä katkaisulaikkoja. Valmistaja ei vastaa virheellisestä käytöstä tai koneen peukaloimisesta aiheutuneista vahingoista. Noudata turvallisuus-, asennus-, käyttö- ja tapaturmantorjuntaohjeita. 6. Yleiset turvallisuusohjeet Tapaturmien välttämiseksi pidä työalue puhtaana ja hyvin valaistuna. Älä käytä sähkölaitteita herkästi syttyvien nesteiden tai kaasujen läheisyydessä tai märissä tai kosteissa ympäristöissä. Tämän ohjeen laiminlyönti voi johtaa tulipaloon tai räjähdykseen. Älä koskaan jätä laitetta käyntiin ilman valvontaa. Älä käytä laitetta väsyneenä tai jos et pysty keskittymään työhön tai jos reaktiokykysi on heikentynyt alkoholin tai lääkkeiden käytön vuoksi. Tarkkaavaisuuden puute voi johtaa vakaviin vammoihin. Pidä laite puhtaana ja hyvässä käyttökunnossa, jolloin työskentely sujuu paremmin ja turvallisemmin. Älä käytä liian väljiä vaatteita tai koruja. 7

9 Seiso aina tukevasti ja käytä luistamattomia kenkiä. Säilytä sähkötyökaluja lasten ulottumattomissa. Käytä vain valmistajan suosittelemia lisävarusteita. Suojaa pitkät hiukset päähineellä. Riippuvat vaatteet, korut tai pitkät hiukset voivat helposti takertua laitteen liikkuviin osiin. Käytä aina suojalaseja. Varmista, että käyttämäsi sähköverkon jännite vastaa laitteen arvokilvessä ilmoitettua jännitettä. Vältä koskemasta vartalollasi maadoitettuja elementtejä kuten putkia, lämpöpattereita, uuneja tai jääkaappeja, sillä se voi aiheuttaa sähköiskun. Käytä pölysuojainta työstäessäsi pölyä muodostavia materiaaleja. Käytä kuulosuojaimia, jos työssä syntyy kovaa melua. Älä koskaan kuljeta laitetta sen virtajohdosta vetämällä. Irrota virtajohto pistorasiasta vetämällä virtapistokkeesta. Suojaa johto öljyltä, kuumuudelta ja teräviltä reunoilta. Vaurioituneet virtajohdot voivat aiheuttaa sähköiskun. Laitteita käyttäviä henkilöitä ei saa häiritä työn aikana, sillä se saattaisi johtaa työkalun hallinnan menettämiseen. Älä käytä mitään laitteita joiden ON/OFF-kytkin on viallinen. Sähkötyökalu, jota ei voi käynnistää tai sammuttaa on vaarallinen ja se on korjattava ennen käyttöä. Kytke laite aina päälle ennen työkappaleen työntämistä terää vasten. Tarkista laite ja virtajohto vaurioiden varalta ennen työn aloittamista. Varmista ennen kuin kytket virtapistokkeen pistorasiaan, että käyttökytkin ei ole ON-asennossa. Jos käytät laitetta ulkona, käytä ainoastaan ulkokäyttöön hyväksyttyjä jatkojohtoja. Jos käytät kaapelikelaa, kelaa johto kokonaan auki. Siten vältät johdon kuumenemisen. Minimi poikkipinta-ala on 1,5 mm². Poista työkalut ja säätöavaimet laitteesta ennen sen käynnistämistä. Kun työskentelet ulkona, pistorasia on oltava varustettu vikavirtasuojakytkimellä. Älä koskaan ylikuormita laitetta. Mikäli kierrosnopeus laskee, kevennä laitteen kuormitusta tai sammuta se. Työsi sujuu turvallisemmin ja paremmin mikäli käytät juuri tiettyyn työhön soveltuvaa sähkölaitetta. Älä päästä työkappaletta liikkumaan. Lukitse se lukituslaitteella tai puristimella. Älä työstä sellaisia työkappaleita, jotka ovat liian pieniä paikalleen kiinnitettäviksi. Voit käyttää työkalua turvallisesti, kun pidät työkappaletta käsilläsi. Vedä virtapistoke irti, kun et käytä laitetta tai kun teet säätöjä. Ohjaa virtajohto aina pois työkalun takaosasta. 7. Erityisturvaohjeet Älä käytä liukujiirisahaa muiden kuin valmistajan määrittelemien materiaalien sahaamiseen. Käytä sahaa vain, kun sen suojat ovat paikoillaan, kone on hyvässä kunnossa ja huollettu 8

10 asianmukaisesti. Varmista, että jiirisahojen varren kääntölaite on kiinnitetty tiukasti paikalleen. Tarkasta, että koneen liikkuvat osat ovat toimintakuntoisia ja ettei mikään osa ole vaurioitunut. Huolehdi, että konetta ympäröivä lattia on tasainen, puhdas ja siivottu irtonaisista roskista kuten lastuista ja leikkuujätteistä. Tarkasta moottorin ja sahanterän pyörimissuunta. Vaihda vialliset terät välittömästi. Huolehdi työpisteen ja huoneen riittävästä valaistuksesta. Pidä kädet, sormet ja käsivarret poissa pyörivästä terästä. Käyttäjän on saatava asianmukainen koulutus koneen käyttöä ja asetusta varten. Varmista, että käytät vain valmistajan määrittelemään tarkoitukseen soveltuvia välilevyjä ja kararenkaita. Laseria ei saa korvata toisen tyyppisellä laserilla. Korjausten suorittaminen on sallittu vain laserin valmistajalle tai valtuutetulle edustajalle. Älä käytä vaurioituneita tai vääntyneitä sahanteriä. Älä koskettele terän alueelle rajoitinkiskon takana, sillä kätesi ja pyörivän terän välinen alue on liian pieni. Sahaa vain yhtä työkappaletta kerrallaan. Työkappaleita ei voi kiinnittää pitävästi monta kerrallaan päällekkäin tai rinnakkain, ne jumiuttavat sahanterän tai pääsevät sahattaessa liukumaan toisiinsa nähden. Pidä leikkuulinja puhtaana esteistä sekä ylä- että alapuolella. Vaihda kuluneet pöydän jatkopalat. Käytä vain valmistajan suosittelemia sahanteriä, jotka noudattavat standardin EN vaatimuksia. Älä sahaa työkappaleita, joissa on nauloja tai muita vieraita esineitä. Työstä aina sahanterän puolelle. Älä käytä pikaterästeriä. Liitä liukujiirisaha pölynkeräysjärjestelmään puumateriaalin sahauksen aikana. Aseta työkappale aina lujasti paikalleen laitteeseen sen liikkumisen estämiseksi. Varmista, että leikkuujätteet putoavat terän puolelle niin, etteivät ne takerru terään. Sammuta laite ja vedä virtapistoke irti ennen kuin ryhdyt korjaamaan mitään tai poistamaan jumiutuneita työkappaleita. Irrota paikalleen kiilautunut työkappale vasta sen jälkeen. Käytä lisätukea pitkien työkappaleiden tukemiseen (esim. pöytää tai sahapylvästä) laitteen kaatumisen estämiseksi. Älä pyydä toista henkilöä pitämään kiinni työkappaleesta. Älä kuormita konetta liikaa, niin että se pysähtyy. Suojaa sahanterää tärinää tai iskuja vastaan. Älä paina terää sivusta. Aseta kone tukevalle, tasaiselle työskentelyalueelle. Huomio. Terä jatkaa pyörimistään vielä koneen sammuttamisen jälkeen. 9

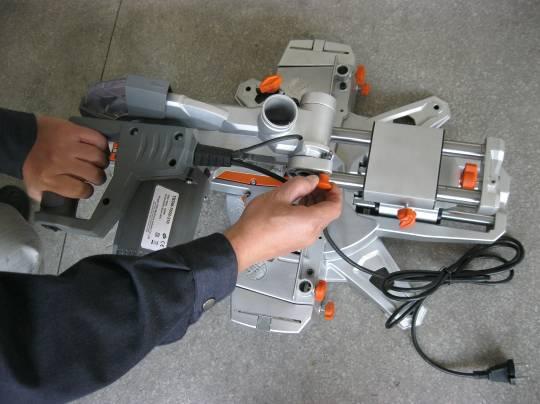

11 Terä kuumenee voimakkaasti käytön aikana. Älä koskettele terää, ennen kuin se on jäähtynyt. Valitse sahattavalle materiaalille sopiva sahanterä. 8. Ennen käyttöä Asenna laite tasaiselle työtasolle, esimerkiksi työpenkin, apurungon tai muun päälle. Kiinnitä laite jos haluat käyttää sahaa kiinteästi. HUOMAUTUS: Tarvittaessa voit myös kiinnittää sahan minimipaksuudeltaan 13 mm olevaan vaneripalaan. Vaneri voidaan kiinnittää työalueelle puristimilla tai siirtää kiinnitettäväksi toiseen työpisteeseen. VAROITUS Kiinnityspinnan on oltava tasainen. Epätasainen pinta voi aiheuttaa sahanterän jumiutumisen tai epätarkan sahauksen. SIVUTUEN KIINNITYS (Kuva C) Varmista ennen laitteen käynnistämistä, että kaikki suojat ja turvalaitteet ovat paikoillaan. Aseta molemmat ohjaustangot sivutukiin ja lukitse ne. Huolehdi, että sahanterä pääsee pyörimään vapaasti ja esteettömästi. Tarkasta kaikki osat ja varmista, että ne liikkuvat pehmeästi. Tarkasta laitteen sähköä koskevat tiedot sen arvokilvestä ennen laitteen päällekytkentää. 9. Kuljetus Nosta jiirisaha vain, kun sahavarsi on lukittu alimpaan asentoonsa, saha on sammutettu ja verkkojohto on irrotettu pistorasiasta. Nosta sahaa kantokahvasta (21) tai valetuista osista. Älä nosta sahaa suojasta tai käyttökahvasta (7). (Kuva A) Purupussi (33) kiinnitetään purunpoistoliitäntään (23). Sahan toimintakyvyn varmistamiseksi purupussi tulisi tyhjentää sen ollessa puoliksi täynnä. (Kuva D) PENKIN SÄÄTÖ KOHTISUORAAN SAHANTERÄÄN NÄHDEN Irrota virtajohto pistorasiasta. Paina sahavarsi (11) ala-asentoon ja paina vapautusnuppia (24) sahavarren lukitsemiseksi kuljetusasentoonsa. (Kuva E) Vapauta jiirikulman lukitus (9). Käännä jiiripenkkiä (6), kunnes osoitin näyttää 0. (Kuva F) 10. Kokoonpano Kiristä jiirikulman lukitus (9). ASENNUS TYÖPENKKIIN Sahan jalustassa on reiät, joiden avulla sahan asennus työpenkkiin on helppoa. Vapauta pystykulman lukitus (27) ja aseta sahavarsi (11) pystykulmaan 0 (toisin sanoen sahanterän ja jiiripenkin välinen kulma on 90 ). Kiristä pystykulman lukitus (27). (Kuva G) Kiinnitä saha suoraan, tasaiseen työpenkkiin (Kuva B) Kiinnitä tarkoitukseen soveltuvat ruuvit (ei mukana toimituksessa) sahan jalkojen asennusreikien läpi sahan kiinnittämiseksi. Pidä kulmakiinnitintä penkkiä (6) ja terän tasaista osaa vasten. (Kuva H) HUOMAUTUS: Kulmakiinnittimen tulee koskettaa 10

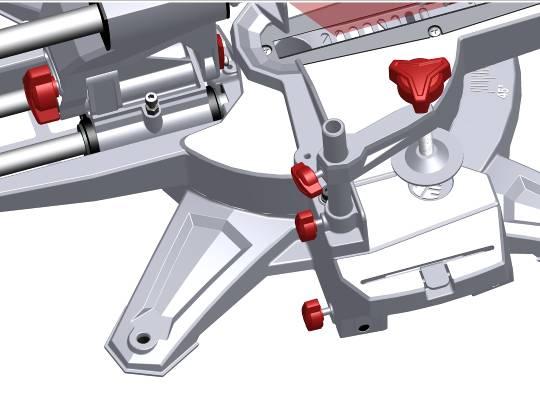

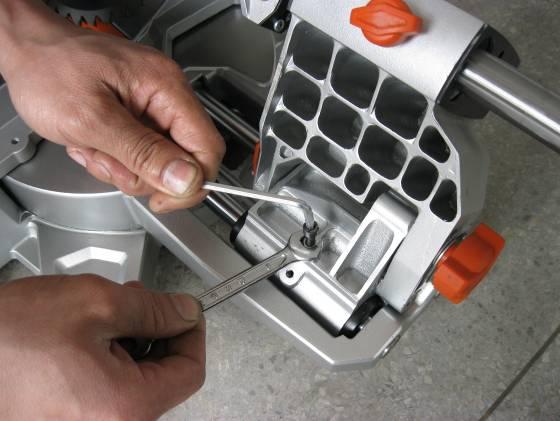

12 terän tasaista osaa, ei hampaita. (Kuva M) Käännä terää käsin ja tarkasta terän ja penkin välinen suuntaus useista kohdista. Kulmakiinnittimen reunan tulisi olla yhdensuuntainen sahanterän kanssa. Jos näin ei ole, säädä tämä seuraavalla tavalla: Irrota sahauspään pystykulman lukkomutterit kiinto- tai jakoavaimella. (Kuva I) Irrota 0 pystykulman asetusruuvilla (31) kiinnitetty lukkomutteri kiinto- tai jakoavaimella. Vapauta pystykulman lukitus (27). (Kuva J) Kiinnitä vasteruuvi lukkomutterilla (13). (Kuva N) SIVUTUET Pitkät puukappaleet voidaan tukea sivutukia (17) käyttämällä. (Kuva P) Penkin kummallakin puolella on kaksi kiinnitysreikää (18) sivutukia varten. Tuet on lukittava paikalleen ennen työkappaleen asettamista niiden päälle. 11.Työskentely koneen parissa Säädä sahauspään pystykulman ruuvia ruuvitaltalla kääntämällä sitä myötä- ja vastapäivään niin, että sahanterä on kiinni 90 kulmakiinnittimessä. Irrota pystykulman asteikon (15) kiinnittävä ruuvi ja aseta osoitin niin, että se näyttää nollaa. Kiristä ruuvi takaisin kiinni. VAROITUKSET - Älä katso suoraan lasersäteeseen. Älä koskaan suuntaa lasersädettä ihmisiä tai mitään muita kohteita kuin työkappaletta kohti. - Älä osoita lasersädettä tahallisesti muita ihmisiä kohti. Kiristä pystykulman lukitus (27) ja lukitusmutteri sahauspään pystykulman lukitsemiseksi. HUOMAUTUS: Tällä tavoin voidaan tarkistaa myös sahanterän kulma suhteessa penkkiin 45 asteen pystykulmassa. 45 pystykulman asetusruuvi (31) on sahavarren toisella puolella. LASERIN KYTKEMINEN PÄÄLLE Kytke laservalo päälle käyttämällä ON/OFF-kytkintä (2). (Kuva K) - Suuntaa lasersäde vain epäherkkiin työkappaleisiin, joiden pinta on heijastamaton. Tähän soveltuvat erinomaisesti puiset tai karkeat pinnat. Kiiltävät, heijastavat kappaleet eivät sovellu työstettäväksi, sillä heijastava pinta saattaa heijastaa lasersäteen takaisin käyttäjän silmiä kohti. - Kytke laser aina työn jälkeen pois päältä laservalon ON/OFF-kytkimestä (2). Lasersäteen saa kytkeä päälle vain, jos jiirisahan penkissä on työkappale. - Merkitse sahauslinja työkappaleeseen. LEIKKUUSYVYYDEN SÄÄTÖ Vapauta kääntöpään lukko (24) vetämällä sitä. Sahauspää kääntyy ylöspäin. (Kuva L) Aseta haluamasi leikkuusyvyys asetusruuvilla (12). - Säädä vaadittu jiiri- ja pystykulma. HUOMAUTUS: Kun sahaat terän vasemmalla puolella, suuntaa vasen laserlinja lyijykynällä tehtyä merkintää pitkin. Kun sahaat terän oikealla puolella, suuntaa oikea laserlinja lyijykynällä tehtyä merkintää pitkin. (Kuva Q) 11

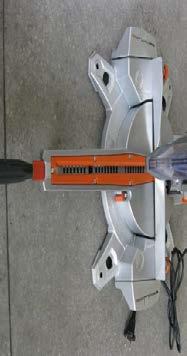

13 1. NORMAALI SAHAUS 1) Liitä virtapistoke pistorasiaan. Kytke laservalo päälle ON/OFF-kytkimellä (28). (Kuva K) 2) Kiinnitä työkappale ja kohdista sahanterä kappaleessa olevaan merkintään laserlinjan avulla. Käynnistä moottori. 2) Vapauta jiirikulman lukitus (9). Käännä jiiriasteikkoa (7), kunnes osoitin näyttää vaadittua kulmaa. Kiristä jiirikulman lukitus (9). VAROITUS. Jiirikulman lukitus on kiristettävä ennen katkaisun suorittamista. Muussa tapauksessa penkki saattaa siirtyä sahauksen aikana johtaen vakaviin vammoihin. 3) Paina vapautuskytkintä (2). (Kuva Q) 4) Laske sahavarsi alas. 5) Paina ON/OFF-kytkintä (20). (Kuva R) 6) Terän saavutettua täyden nopeutensa (noin 2 sekunnin kuluttua), laske terää hitaasti alas ja sahaa työkappale. Paina sahapäätä taaksepäin pois itsestäsi niin pitkälle kuin mahdollista. (Kuva S) Kytke laservalo pois päältä ON/OFF-kytkimellä sahauksen ollessa valmis. 7) Nosta sahavarsi (11) ylös ja poista sahanpuru laserista pehmeää harjaa käyttämällä. HUOMAUTUS: Käytä suojalaseja ja hengityssuojainta sahanpurujen poistamisen aikana. 2. SAHAAMINEN (ILMAN VETOTOIMINTOA) Aseta työkappale tasaisesti penkille yksi reuna lujasti ohjauskiskoa (30) vasten. Jos lauta on kaareva, aseta käyrä puoli ulospäin ohjauskiskoa (30) vasten. Jos työkappale asetetaan kaareva puoli sisäänpäin ohjauskiskoa vasten, lauta saattaa katketa ja jumiuttaa sahanterän. 3) Sahattaessa pitkiä lautoja, tue laudan pää tasan sahauspenkin kanssa käyttämällä sivutukia (17), rullatukia tai työtasoa. 4) Käytä mahdollisuuksien mukaan lukituslaitetta (36) työkappaleen kiinnittämiseen. Avaa lukko (16) ja irrota lukituslaite (36), jotta voit asentaa sen penkin toiselle puolelle. Jos käytät lukituslaitetta, varmista, että sen lukko on lujasti kiinni. Kuivaharjoittele sahausta ennen sahan kytkemistä päälle varmistaaksesi, ettei ongelmia ilmaannu. 5) Pidä käyttövivusta (1) lujasti kiinni ja paina vapautuskytkintä (20). Odota, kunnes sahanterä on saavuttanut täyden nopeutensa. Vetotoimintoa ei tarvita kapeiden puukappaleiden sahaamisessa. Varmista näissä tapauksissa, että kytkinlukko (25) on kiinni niin, että sahavarsi ei voi liukua taakse- tai eteenpäin. 1) Katkaisu suoritetaan työkappaleen syiden poikkisuuntaan. Paina vapautuskytkintä (2), laske terää hitaasti alas ja sahaa työkappale. Vapauta vapautuskytkin (20), odota, kunnes terä on pysähtynyt ja nosta tässä vaiheessa vain terä ylös. Älä irrota työkappaletta ennen kuin terä on pysähtynyt. 90 asteen katkaisu tehdään asettamalla jiiripenkki 0 kulmaan. Jiirikatkaisua varten penkki on asetettava muuhun kuin nolla-asteen kulmaan. 3. KATKAISUT (VETOTOIMINTOA KÄYTTÄMÄLLÄ) 12

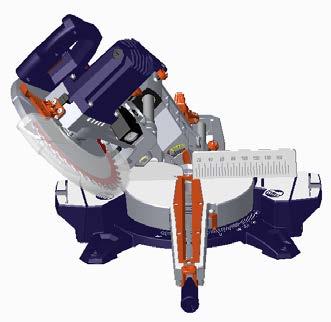

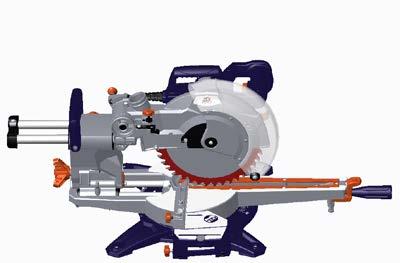

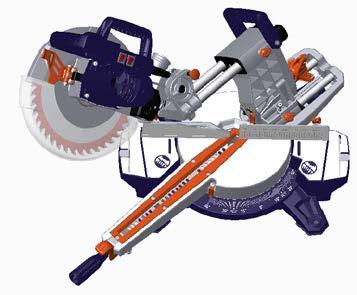

14 Kytkinlukko (25) on ensin vapautettava suurten työkappaleiden sahaamista varten. Vedä lukitusnuppi (24) ulos, nosta sahavarsi (11) korkeimpaan asentoonsa ja työnnä sitä itseesi päin. Paina vapautuskytkintä (2) ja laske terää hitaasti alas työkappaleelle. Siirrä samalla sahapäätä itsestäsi poispäin niin pitkälle kuin mahdollista. Paina vapautuskytkintä (2) ja laske terää hitaasti alas työkappaleelle. 12. Huolto ja kunnossapito VAROITUS - Älä käytä sahanterää, jonka koko ylittää sahalle suositellun maksimikoon. Terä voisi joutua kosketuksiin suojakannen kanssa. - Älä käytä liian paksuja sahanteriä, sillä se estää terän ulkopuolisen aluslevyn ja karan litteiden osien välisen kosketuksen. Tämä tarkoittaa, että terää ei voi lukita karaan oikein sahanterän ruuvilla. Työnnä samalla sahaa poispäin itsestäsi. - Älä käytä sahaa metallin tai muurin sahaamiseen. Vapauta vapautuskytkin (20), odota, kunnes terä on pysähtynyt ja nosta tässä vaiheessa vain terä ylös. Älä irrota työkappaletta ennen kuin terä on täysin pysähtynyt. 4. PYSTYKULMASAHAUKSET (Kuva U) Pystykulmasahaus suoritetaan työkappaleen syiden poikkisuuntaan sahanterän ollessa tietyssä kulmassa ohjainkiskoon ja sahapenkkiin nähden. Aseta penkki 0 kulmaan ja sahanterä 0-45 kulmaan. Käytä vetotoimintoa suurten työkappaleiden sahaukseen. Vapauta pystykulman lukitus (27) ja siirrä sahavarsi (11) vasemmalle vaadittavaan pystykulmaan (0 ja 45 välille). Kiristä pystykulman lukitus (27). - Huomioi, että mahdollisesti tarvittavien välikappaleiden ja kararenkaiden on oltava karalle ja sahanterälle sopivia. - Virtajohto on irrotettava virransyötöstä. 1. SAHANTERIEN VAIHTO 1) Paina käyttövipua (1) alaspäin, vedä vapautusnupista (24) sahavarren (11) vapauttamiseksi. Vapautusnuppi voidaan lukita vapautusasentoon sitä kiertämällä. Siirrä sahavarsi (11) ylimpään asentoonsa. 2) Irrota terän suojan (10) kiinnittävä ristipääruuvi. (Kuva a) 5. YHDISTELMÄSAHAUKSET Yhdistelmäsahausta varten on asetettava sekä jiirikulma että pystykulma. Yhdistelmäsahausta voidaan tarvita esimerkiksi, kun sahataan taulun kehyksiä, liuskoja tai laatikoita, joissa on kulmikkaat sisäseinät, tai kattotuoleja. Suorita koesahaus ensin hylkypuuhun ennen varsinaisen materiaalin käyttämistä. 3) Vedä liikkuvaa suojakantta (4) alaspäin ja käännä se sitten ylöspäin yhdessä terän suojan (10) kanssa. 4) Kun liikkuva suojakansi (4) on kiinteän yläsuojakannen (3) yläpuolella, terän ruuvi on käsiteltävissä. 5) Pidä liikkuvaa suojakantta (4) yläasennossaan ja paina karan lukituspainiketta (35). Käännä terää kunnes kara lukittuu. Käytä vetotoimintoa suurten työkappaleiden sahaukseen. 6) Irrota terän ruuvi kuusioavaimella (34). (Käännä avainta myötäpäivään, sillä terän ruuvissa on vasenkätiset kierteet).(kuva b Kuva c Kuva d 13

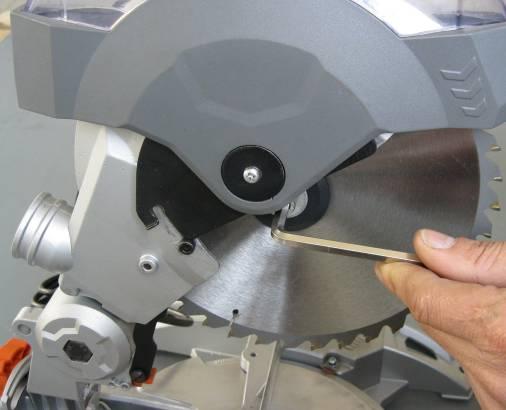

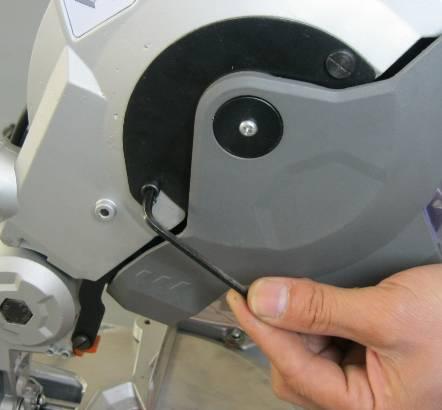

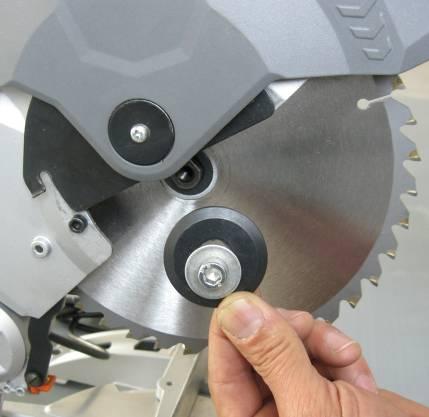

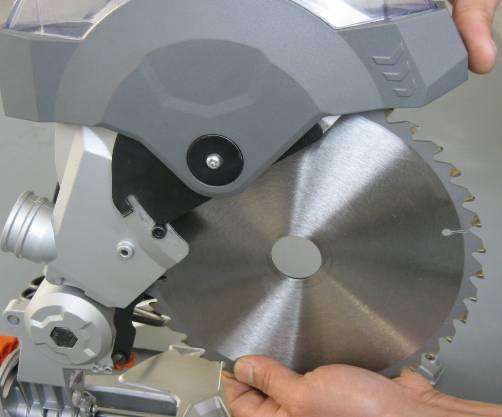

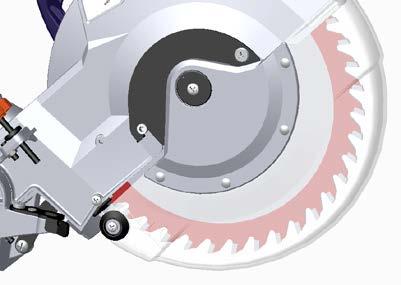

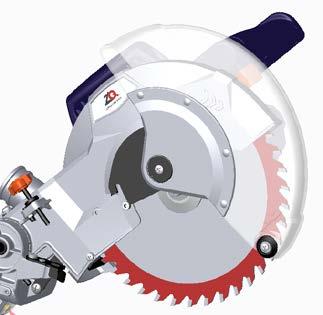

15 Kuva e Kuva g Kuva h) 7) Irrota ulkopuolinen aluslevy ja terä. Tipauta muutama pisara öljyä sisä- ja ulkopuoliselle aluslevylle kohtiin, joissa ne koskettavat sahanterää. Kiinnitä uusi terä karaan. Varmista, että sisäpuolinen aluslevy on terän takana. VAROITUS. Terän hampaiden ja sahanterässä olevien nuolien on osoitettava alaspäin, jolloin terä pyörii oikeaan suuntaan. Yläsuojakannessa oleva nuoli osoittaa myös terän pyörimissuunnan. (Kuva f) 8) Asenna terän ulkoinen aluslevy takaisin paikalleen. Paina karan lukituspainiketta (35) ja asenna terän ruuvi takaisin. 9) Kiristä ruuvia kuusioavaimella (34) (kierrä vastapäivään). Siirrä liikkuva alasuojakansi (4) ja terän suoja (10) oikeaan asentoon ja kiristä kiinnitysruuvit. Tarkista, että suojakansi toimii moitteettomasti ja peittää sahanterän laskettaessa sahavartta alas. Liitä saha virransyöttöön, käynnistä terä ja tarkasta, että se toimii oikein. - Poista pöly laitteen tuuletusaukoista ja sisäpuolelta paineilman avulla. Huomio: Jos tämän laitteen verkkoliitäntäjohto on vaurioitunut, se on korvattava erikoisella liitäntäjohdolla, joka on saatavana valmistajalta tai valmistajan asiakaspalvelusta. - Pidä laitteen tuuletusaukot puhtaina ja esteettöminä. - Tarkasta säännöllisesti, ettei pölyä tai vieraita hiukkasia ole päässyt moottorin ilmaritilän eikä vapautuskytkimen alueelle. Poista kerääntynyt pöly pehmeällä harjalla. Käytä suojalaseja näitä alueita puhdistaessasi. - Voitele kaikki liikkuvat osat säännöllisesti. - Puhdista koneen kotelo tarvittaessa pehmeällä kostealla liinalla. Voit käyttää mietoa pesuainetta, mutta älä käytä alkoholia, bensiiniä tai muita syövyttäviä puhdistusaineita. - Älä käytä irrotusaineita muoviosien puhdistamiseen. VAROITUS Varmista, ettei laitteeseen pääse vettä. YLEISTARKASTUS HUOLTO Huomio! Työkalun virtajohto on vedettävä irti pistorasiasta aina ennen säätö-, huolto- tai kunnossapitotöiden aloittamista. Puhdista kone ilman vettä. Älä käytä puhdistukseen vettä tai puhdistusaineita. - Liukujiirisirkkelin säännöllinen huolto ehkäisee mahdollisia ongelmia. - Varastoi kone kuivassa tilassa. - Pidä koneen tuuletusaukot aina puhtaina. Suojaa kone pölyltä ja lialta sähköiskujen välttämiseksi. Tarkasta säännöllisesti, että kaikki kiinnitysruuvit ovat kireällä. Kiinnitä erityistä huomiota ulkolaippaan. Ruuvit saattavat löystyä ajan mittaan tärinän vaikutuksesta. Tarkasta laitteen virtajohto ja käyttämäsi jatkojohdot säännöllisesti vaurioiden varalta. Virtajohto on vaihdettava valtuutetun sähköasentajan tai jälleenmyyjän toimesta. Vaihda vaurioituneet jatkojohdot. VOITELU Laitteen vaihteistoöljy on vaihdettava pitkäaikaisen 14

16 käytön jälkeen. Ota yhteys valtuutettuun huoltoliikkeeseen. 13. Tekniset tiedot Tämä laite on kaksoiseristetty. Kaksi erillistä eristystä antavat suojat sähköiskuja vastaan. Tekniset tiedot Malli / Tyyppi: M1YL-DF-250J / DAN0831 Jännite: V ~/50 Hz Syöttöteho: 1800 W S1 / 2050W S6 Kuormittamaton nopeus: 4500 min-1 Sahanterä: Ø 250 Ø30 3,2 mm, 36T Jiiripenkin kulma: -45 /0 /+45 0 x 0 : 310 mm 85 mm 0 x 45 : 310 mm 50 mm 45 x0 : 215 mm 85 mm 45 x 45 (L): 215 mm 50 mm MELU- JA TÄRINÄTASOJA KOSKEVAT TIEDOT 15. TAKUU Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien. Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi. Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai lähetyslista. Tuote on palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä. Takuu raukeaa, mikäli kone on avattu, osia vaihdettu, sitä korjattu tai sen rakennetta muutettu. Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä käytöstä tai asiattomasta käsittelystä. Takuu ei kata kuljetusta, kuljetusvaurioita eikä mitään välillisiä kustannuksia. Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto. Oikeudet muutoksiin pidätetään. A-painotettu melutaso L PA : 96,54 db(a) A-painotettu meluarvo L WA : 109,54 db(a) K= 3 db(a) Käytä vain valmistajan suosittamia lisävarusteita ja varaosia. Mikäli laitteessa ilmenee vikaa laadunvalvonnastamme ja huollosta huolimatta, anna valtuutetun sähköasentajan suorittaa korjaustyö. Maahantuoja: Veljekset Keskinen Oy Onnentie 7, Tuuri, FINLAND Tel YMPÄRISTÖNSUOJELU Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja kierrätyksestä annettuja ohjeita. Laitetta ei tule hävittää sekajätteen mukana, vaan se on toimitettava sähkö- ja elektroniikkaromun erilliskeräykseen. Lisätietoja 15

17 16

18 Innehållsförteckning Viktigt. 1. Säkerhetsanvisningar och varningar 2. Beskrivning av symboler 3. Tillbehör 4. Maskinens komponenter 5. Ändamålsenlig användning 6. Allmänna säkerhetsanvisningar 7. Särskilda säkerhetsanvisningar 8. Före start 9. Transport 10. Montering 11. Att arbeta med kap- och geringssågen 12. Underhåll och skötsel 13. Tekniska data 14. Miljöskydd 15. Garanti 1. Säkerhetsanvisningar och varningar Utrustningen uppfyller säkerhetskraven för elektrisk utrustning. Läs handhavandeanvisningarna innan utrustningen används. Felaktig användning kan leda till personskada och skada på egendom. Låt aldrig personer som inte har läst anvisningarna använda maskinen. Förvara anvisningarna på en säker plats. Barn och ungdomar får inte använda apparaten. 2. Beskrivning av symboler Uppmärksamma alla skyltar och symboler på verktyget och i dessa anvisningar. Följ dessa skyltar och symboler. Om du tolkar skyltarna och symbolerna korrekt kommer arbetet med maskinen att vara säkrare och gå fortare. Läs handhavandeanvisningarna innan utrustningen används. Bär skyddsglasögon. Bära hörselskydd. Bär slittåliga handskar av god kvalitet. Använd alltid andningsapparat när du bearbetar material som alstrar damm. Stäng av maskinen och dra ut nätsladdens stickpropp ur eluttaget före rengöring och service! Var uppmärksam håll händerna borta från sågklingans närhet. Risk för skada vid kontakt med roterande sågklinga, även vid lågt varvtal. Håll undan besökare från maskinens närhet! Håll undan barn, husdjur och besökare minst 5 meter från maskinens riskområde! Ta inte hjälp av medhjälpare, om det inte behövs! Det är förbjudet för andra än maskinoperatören att vistas i maskinens riskområde. Använd skyddsskor! Använd skyddsskor med skyddståhätta som skyddar mot nedfallande föremål. Viktigt. Titta inte rakt in i laserstrålen. Laserklass II 17

19 3. Tillbehör Denna KAP- OCH GERINGSÅG MED DRAGFUNKTION levereras med följande tillbehör: Sågblad med 36 tänder (monterat) Dammpåse Fasspänningsanordning Sidostöd (2 st.) Sexkantnyckel 4. Maskinens komponenter 12. Manöverhandtag 13. Frigöringsspak för sågbladets skydd 14. Säkerhetskåpa, ovansida (fast) 15. Rörlig säkerhetskåpa 16. Laser 17. Sågbord 18. Skala för geringsvinkel (horisontal) 19. Insatsplatta (med spår) 20. Låsvred för geringsvinkel 21. Hölje över sågbladets fästskruvar 22. Sågarm 12. Omställningsskruv för sågdjup 13. Låsmutter 14. Djupanslag 15. Vertikal vinkelskala 16. Lås för fastspänningsanordning (2 st.) 17. Sidostöd (2 st.) 18. Fästhål för sidostöd 37. Sågbas 38. PÅ/AV-brytare för maskin 39. Bärhandtag 40. LED ljuslåda 41. Anslutning för dammutsugning 42. Frigöringsratt 43. Draglås 44. Styrskenor 45. Låsvred för vertikal vinkel 46. PÅ/AV-brytare för laserljuset 47. ON/OFF-brytare för LED-lampa 48. Staket 49. Fasjusteringsskruv 50. Låsmutter 51. Dammpåse 52. Sexkantnyckel 53. Spindelns låsknapp 54. Fasspänningsanordning 5. Ändamålsenlig användning Denna maskin är avsedd för kapning av trä och plast i för maskinen lämpliga storlekar. Den är inte lämplig för kapning av ved. Använd endast sågblad som lämpar sig för maskinen. Använd inte kapskivor. Tillverkaren påtar sig inget ansvar för felaktig användning eller om maskinen manipuleras. Uppmärksamma säkerhets-, monterings- och handhavandeanvisningarna såväl som gällande bestämmelser för förhindrande av olyckor. 6. Allmänna säkerhetsanvisningar Håll arbetsplatsen ren och väl belyst för att förhindra olyckor. Använd inte elektriska apparater nära lättantändliga vätskor eller gaser eller i våta eller fuktiga miljöer. Underlåtenhet att följa denna anvisning kan förorsaka brand eller explosion. Lämna aldrig en arbetande maskin utan uppsikt. Använd inte apparaten när du är trött, vid bristande koncentration, eller om din reaktionsförmåga är nedsatt till följd av förtäring av alkohol eller medicin. Bristande uppmärksamhet kan leda till svåra personskador. Håll verktygen rena och i bästa skick för att kunna utföra arbetet bättre och säkrare. Bär inte skrymmande kläder eller smycken. Säkerställ att du kan stå stadigt, och använd skor 18

20 med halkfria sulor. Skydda långt hår med nät eller heltäckande huvudbonad. Nätspänningen på användningsplatsen måste överensstämma med den som anges på maskinens typskylt. Löst sittande kläder, smycken och långt hår kan snärjas i rörliga delar. Bär alltid skyddsglasögon. Använd andningsskydd vid arbete i material som alstrar damm. Använd hörselskydd om kraftigt buller alstras. Personer som använder maskinerna får inte distraheras. Detta kan medföra förlust av kontroll över verktyget. Använd inte en apparat med defekt TILL/FRÅN-strömställare. Ett elverktyg som inte kan startas eller stoppas är farligt och ska repareras. Starta alltid apparaten innan den kommer i kontakt med materialet. Undvik kroppskontakt med jordade föremål såsom rör, värmeelement, spisar och kylskåp för att förhindra elchock. Bär aldrig apparaten i nätsladden. Dra endast i kabelns kontakt. Skydda nätsladden från olja, värme och vassa kanter. Skadade sladdar kan orsaka elektrisk chock. Kontrollera apparaten och nätsladden med avseende på skada innan arbetet påbörjas. När du sätter i kontakten, kontrollera att brytaren inte är i PÅ-läge. Använd endast godkända förlängningssladdar när apparaten används utomhus. Om en sladdvinda används ska hela sladden dras ut för att förhindra att sladden värms upp. Minsta ledararea är 1,5 mm². Avlägsna nycklar och inställningsverktyg innan apparaten startas. Vid arbete utomhus måste uttaget vara försett med en jordfelsbrytare. Överbelasta aldrig maskinen. Om hastigheten sjunker, avbelasta maskinen eller stäng av den. Du arbetar säkrare och bättre med ett lämpligt elverktyg inom ett specifikt tillämpningsområde. Förhindra att arbetsstycket roterar genom att till exempel spänna fast det med en tving eller ett skruvstycke. Bearbeta inte ett arbetsstycke som är för litet att spännas fast. Om du håller arbetsstycket med handen kan du inte styra verktyget på ett säkert sätt. Dra stickkontakten ur vägguttaget när apparaten inte används eller vid justeringar. Säkerställ alltid att nätsladden dras bakåt från verktyget. 7. Speciella säkerhetsanvisningar Använd aldrig kap- och geringssågen för kapning av andra material än de som specificeras av tillverkaren. Förvara elverktyg utom räckhåll för barn. Använd endast tillbehör som rekommenderas av tillverkaren. Använd sågen endast om skydden är korrekt monterade och sågen är i fullgott skick och har underhållits korrekt. 19

21 Säkerställ att geringssågens arm är säkert fäst vid maskinen. Golvet runt maskinen ska vara plant, rent och fritt från föremål såsom spån och avsågade bitar. Kontrollera motorns och sågbladets rotationsriktningar. Byt omedelbart ett defekt sågblad. Säkerställ att belysningen på arbetsplatsen eller i rummet är tillfredställande. Håll händer, fingrar och armar på avstånd från det roterande sågbladet. Användaren ska ha erhållit passande utbildning i användning, inställning och drift av maskinen. Säkerställ att endast av tillverkaren specificerade distansskivor och spännflänsar används. Lasern får inte bytas till en laser av annan typ. Reparationer får endast utföras av lasertillverkaren eller en auktoriserad representant. Skadade eller deformerade sågblad får inte användas. Byt slitna sågbordsinsatser. För inte in händerna bakom anslaget nära sågbladet. Avståndet mellan handen och det roterande sågbladet är för litet. Såga endast ett arbetsstycke åt gången. På varandra eller sida vid sida placerade arbetsstycken kan inte spännas fast korrekt och kan blockera sågbladet eller förskjutas i förhållande till varandra. Håll sågspåret fritt från hinder på både ovan- och undersidan. Såga inte arbetsstycken som innehåller spikar eller liknande främmande föremål. Använd endast av tillverkaren rekommenderade sågblad som uppfyller kraven enligt EN Använd inte sågblad tillverkade av snabbstål. Arbeta alltid vid sidan av sågbladet. Säkerställ att det avsågade stycket kan avlägsnas på sidan av sågbladet så att det inte fångas av bladet. Kap- och geringssågen ska anslutas till ett dammutsugningssystem vid sågning i trä. Placera alltid arbetsstycket säkert på arbetsbordets yta för att förhindra att det förflyttas. Använd ytterligare stöd för långa arbetsstycken (till exempel ett bord eller sågstöd) för att förhindra att maskinen välter. Be inte en medhjälpare att hålla arbetsstycket. Placera maskinen på en stabil och plan arbetsyta innan den används. Kontrollera att maskinens rörliga delar är i fullgott skick och inte skadade. Stäng alltid av maskinen och dra stickkontakten ur vägguttaget för att rätta till ett problem eller avlägsna fastnade träbitar. Först då kan du avlägsna det fastnade arbetsstycket. Överbelasta inte maskinen så att den stannar helt. Skydda sågbladet från slag. Utsätt den inte för påfrestning från sidan. Varsamhet. Sågbladet fortsätter att rotera sedan maskinen har stängts av. Sågbladet blir mycket hett under användningen. Vidrör det inte innan det kallnat. 20

22 Väl lämpligt sågblad för det material som ska sågas. 8. Före start Montera maskinen på ett stabilt arbetsbord eller liknande. Fäst den om du avser att använda maskinen stationärt. Kontrollera att samtliga kåpor och skyddsanordningar är korrekt monterade innan maskinen startas. Sågbladet måste kunna rotera fritt. och fästas där. VARSAMHET. Infästningsytan måste vara plan. En ojämn yta kan leda till att sågbladet blockeras eller försämrad noggrannhet i sågningen. MONTERING AV SIDOSTÖDET (bild C) Placerad de två styrskenorna i sidostöden och fäst dem. Dammpåsen (33) passar på anslutningen till utsuget (23). För att säkerställa en effektiv drift bör du tömma spånpåsen när den är halvfull. (bild D) Kontrollera att alla rörliga delar kan föras lätt och utan hinder. JUSTERA BÄNKEN VINKELRÄTT MOT SÅGBLADET Kontrollera innan maskinen startas att spänningen på användningsplatsen överensstämmer med den som anges på maskinens typskylt. 9. Transport Dra ut nätsladden från uttaget. Sänk sågarmen (11) till helt sänkt läge och tryck in frigöringsknappen (24) för att låsa sågarmen i transportläge. (bild E) Lyft geringssågen endast när sågarmen är spärrad i lägsta läget, sågen är avstängd och stickkontakten dragen ur vägguttaget. Lossa låsvredet för geringsvinkel (9). Vrid sågbordet (6) tills visaren pekar på 0. (bild F) Sågen får endast lyftas i bärhandtaget (21) eller de externa gjutna delarna. Håll inte sågen i skyddshöljet eller manöverspaken (1) vid lyftning. (bild A) 10. Montering MONTERING PÅ ARBETSBORD Foten är försedd med hål för bekväm infästning på ett arbetsbord. Dra fast låsvredet för geringsvinkel (9). Lossa låsvredet för den vertikala vinkeln (27) och ställ sågarmen (11) i en vertikal vinkel av 0 (sågbladet vinkelrät mot sågbordet). Dra fast låsvredet för geringsvinkel (27).(bild G) Placera en vinkelhake mot bordet (6) och sågbladets plana del. (bild H) Placera sågen på ett stabilt och plant arbetsbord. (bild B)För in lämpliga skruvar (medföljer ej) genom installationshålen i foten av sågen. OBS: Om så erfordras kan sågen fästas på en plywoodskiva med en minsta tjocklek av 13 mm. Plywoodskivan kan fästas på arbetsplatsen med tvingar eller transporteras till en annan arbetsplats MÄRK: Vinkelhaken måste ligga an mot sågbladets plana del, inte mot tänderna. Vrid sågbladet för hand och kontrollera inriktningen mellan sågbladet och bordet på flera punkter. Vinkelhakens kant ska vara parallell med sågbladet. 21

23 Om sågbladet inte är parallellt med vinkelhaken ska följande justering utföras: Lossa låsmuttrarna för justering av såghuvudets vertikala vinkel med en blocknyckel eller skiftnyckel. (bild I) Långa arbetsstycken kan stödjas med användning av sidostöden (17). (bild P) Två infästningshål (18) för sidostöden är placerade på sågbordets båda sidor. Lossa låsmutter som fäster inställningsskruven för vertikal vinkel (31) med en blocknyckel eller skiftnyckel. Frigör det vertikala vinkellåset (27). (bild J) Sidostöden måste vara helt infästa innan ett arbetsstycke placeras på dem. 11. Att arbeta med kap- och geringssågen Justera skruven på såghuvudets vertikala vinkelinställning med en skruvmejsel genom att vrida den medurs och moturs så att sågbladet ligger an mot vinkelhaken. Lossa skruven som fäster visaren på den vertikala vinkelskalan (15) och ställ visaren så att den pekar på noll. Dra åt skruven igen. Dra fast det vertikala vinkellåset (27) och låsmuttern för att fästa såghuvudets vertikala vinkel. OBS: Ovanstående procedur kan även användas för att kontrollera vinkeln mellan sågbladet och sågbordet vid 45 vinkel. Inställningsskruven (31) för 45 vertikal vinkel är placerad på sågarmens andra sida. SLÅ PÅ LASERN 1. VARNINGAR - Titta inte direkt in i laserstrålen. Rikta aldrig laserstrålen mot personer eller andra föremål än arbetsstycket. - Rikta inte avsiktligt laserstrålen mot personer. - Rika laserstrålen endast mot icke ömtåliga arbetsstycken med en matt yta. Trä eller ojämna ytor är idealiska för detta. Glänsande, reflekterande ytor lämpar sig inte för användning av laser eftersom laserstrålen kan riktas mot användaren av de reflekterande ytorna. - Stäng alltid av lasern med PÅ/AV-brytaren (28 när arbetet med lasern är avslutat. Tänd lasern endast om ett arbetsstycke är placerat på geringssågens arbetsbord. Tänd lasern med TILL/FRÅN-brytaren (2) för laserljuset. (bild K) JUSTERING AV SKÄRDJUP Frigör svänghuvudlåset (24) genom att dra i det. Såghuvudet kommer då att höjas. (bild L) Ställ in önskat sågdjup med inställningsskruven (12). (bild M) - Markera såglinjen på arbetsstycket. - Justera geringsvinkeln och den vertikala vinkeln. OBS: För att såga till vänster om sågbladet, rikta den vänstra laserlinjen längs pennmarkeringen. För att såga till höger om sågbladet, rikta den högra laserlinjen längs pennmarkeringen. (bild Q) 2. NORMAL SÅGNING Fäst stoppskruven med låsmuttern (13).(bild N) SIDOSTÖD 8) Sätt stickkontakten i uttaget. Tänd lasern med PÅ/AV-brytaren för laserljuset (28). (bild K) 22

24 9) Spänn fast arbetsstycket och rikta in sågbladet längs markeringen på arbetsstycket med hjälp av laserlinjen och starta därefter motorn. fast innan kapningen utförs. Arbetsbordet kan annars vridas under sågningen vilket kan leda till svåra personskador. 10) Tryck på frigöringsbrytaren (2). (bild Q) 11) Sänk sågarmen. 12) Tryck på PÅ/AV-brytaren (20). (bild R) 13) När sågbladet har nått sin maximala hastighet (efter cirka 2 sekunder), sänker du det långsamt igenom arbetsstycket. För såghuvudet bakåt bort från dig så långt som möjligt. (bild S) Släck lasern med PÅ/AV-brytaren när kapningen har slutförts. 14) Höja sågarmen (11) och ta bort sågspån från laser med en mjuk borste. OBS: Använd skyddsglasögon och andningsskydd när du tar bort sågspån. Placera arbetsstycket på sågbordet med ena kanten mot anslaget (30). Om skivan är böjd ska den konvexa (utåtbuktande) sidan placeras mot anslaget (30). Om den konkava (inåtbuktande) sidan placeras mot anslaget kan skivan brista och blockera sågbladet. 8) Vid sågning av långa skivor ska skivans ändar stödjas med sidostöden (17), ett rullstöd eller en arbetsbänk. 9) Använd om möjligt fastspänningsanordningen (36) för att spänna fast arbetsstycket säkert. Fastspänningsanordningen (36) kan demonteras sedan låset (16) har lossats och därefter fästas på sågbordets andra sida. När du använder fastspänningsanordningen måste du säkerställa att dess lås är säkert. Innan du slår på sågen, utför en torrkörning av sågprocessen för att säkerställa att inga problem uppstår. 3. KAPNING (UTAN DRAGFUNKTION) Dragfunktionen behöver inte användas för kapning av smala träbitar. Säkerställ alltid då att draglåset (25) är aktivera så att sågarmen inte kan glida bakåt och framåt. 10) Håll ett ordentligt grepp om manöverhandtaget (1) och släpp upp frigöringsbrytaren (20). Vänta tills sågbladet uppnått full hastighet. Tryck in frigöringsbrytaren (2) och sänk sågbladet sakta mot och genom arbetsstycket. 6) En kapning utförs tvärs över fibrerna i arbetsstycket. En kapning i rät vinkel utförs genom att ställa in sågbordet till 0. För kapning i vinkel ska bordets vinkel ställas till en annan vinkel än noll. Släpp upp frigöringsbrytaren (20), vänta tills sågbladet stannat helt och lyft först då bladet från arbetsstycket. Avlägsna inte arbetsstycket innan sågbladet stannat helt. 4. KAPNING (MED DRAGFUNKTION) 7) Lossa låsvredet för geringsvinkel (9). Vrid sågbordet (7) tills visaren pekar på önskad vinkel. Dra åt låsvredet för geringsvinkeln (9) igen. VARNING. Låsvredet för geringsvinkel måste dras Vid sågning av breda arbetsstycken måste först draglåset (25) frigöras. Dra ut frigöringsknappen (24), lyft sågarmen (11) till översta läget och dra det mot dig. Tryck in 23

25 frigöringsbrytaren (2) och sänk sågbladet sakta mot arbetsstycket. Flytta såghuvudet bort från dig så långt som möjligt när du gör det. - Använd aldrig ett sågblad med större storlek än den som specificerats för sågen. Sågbladet kan komma i kontakt med bladskyddet. Tryck in frigöringsbrytaren (2) och sänk sågbladet sakta mot arbetsstycket. Skjut samtidigt sågen bort från dig. - Använd aldrig onormalt breda sågblad som förhindrar kontakt mellan den externa sågbladsbrickan och spindelns platta delar. Bladet kan då inte fästas säker på spindeln. Släpp upp frigöringsbrytaren (20), vänta tills sågbladet stannat helt och lyft först då bladet från arbetsstycket. Avlägsna inte arbetsstycket innan sågbladet stannat helt. 5.VERTIKAL VINKELKAPNING (bild U) - Använd inte sågen för att skära metall eller murverk. - Använd lämpliga mellanringar och spännflänsar som kan erfordras för infästning av det sågblad som du önskar använda. En vertikal kapning utförs tvärs träets fibrer med sågbladet i en viss vinkel mot anslaget och sågbordet. Sågbordet ska ställas in till 0, och sågbladet ska ställas in till en vinkel mellan 0 och 45. Använd dragfunktionen vid sågning av breda arbetsstycken. Frigör låsvredet för geringsvinkeln (27) och flytta sågarmen (11) till vänster för önskad geringvinkel (mellan 0 och 45 ). Dra fast låsvredet för geringsvinkeln (27). - Nätsladden måste kopplas bort från elnätet. 1. BYTE AV SÅGBLAD 10) Tryck manöverhandtaget (1) nedåt, och dra ut frigöringsknappen (24) för att frigöra sågarmen (11). Frigöringsknappen kan låsas i frigjort läge genom att vrida den. Flytta sågarmen (11) i dess högsta position. 11) Avlägsna Philips-skruvarna som fäster sågbladets skruvhölje (10). (bild a) 6. KOMBINERAD GERINGSKAPNING Både geringsvinkeln och den vertikala vinkeln måste ställas in vid kombinerad geringskapning. Denna procedur används för bildramar, vid kapning av band, och vid tillverkning av lådor med vinklade sidor liksom vid tillverkning av taklister. Gör alltid en provkapning i en skräpbit innan du sågar i materialet. Använd dragfunktionen vid sågning av breda arbetsstycken. 12. Underhåll VARSAMHET. 12) Dra den rörliga säkerhetskåpan (4) nedåt och sväng den sedan uppåt tillsammans med sågbladets skruvhölje (10). 13) När den rörliga säkerhetskåpan (4) är ovanför den övre fasta bladkåpan (3) är sågbladets fästskruv åtkomlig. 14) Håll den rörliga säkerhetskåpan (4) i övre läget och tryck in spindellåsknappen (35). Vrid sågbladet tills spindeln låses. 15) Avlägsna sågbladets fästskruv med sexkantnyckeln (34). (Vrid skiftnyckeln medurs eftersom sågbladets skruv är vänsterhäntgängad) (bild b ) bild c bild d bi 24

26 16) Ta bort den yttre brickan och sågbladet. Applicera en droppe olja på de inre och yttre brickorna på platser där dessa kommer i kontakt med sågbladet. Fäst det nya sågbladet på spindeln. Säkerställ att den inre brickan är placerad bakom sågbladet. VARSAMHET. Montera alltid sågbladet så att tänderna och pilen på bladets sida pekar nedåt så att bladet kommer att rotera i rätt riktning. En pil på övre säkerhetshöljet visar sågbladets rotationsriktning. (bild f) 17) Sätt fast den yttre sågbladsbrickan igen. Tryck in spindellåsknappen (35) och skruva in fästskruven. 18) Dra åt skruven med sexkantnyckeln (34) (vrid moturs). Flytta den rörliga bottensäkerhetskåpan (4) och sågbladets skruvhölje (10) i rätt läge och dra åt låsskruvarna. Kontrollera skyddshöljets funktion och att det täcker sågbladet när sågarmen sänks. Anslut sågen till strömförsörjningen och starta sågbladet för att kontrollera om det fungerar korrekt. 2. UNDERHÅLL Observera! Verktygets strömledning ska dras ut ur stickdosan alltid före justerings-, service- eller underhållsarbeten påbörjas. Rengör maskinen utan vatten. Använd inte vatten eller rengöringsmedel vid rengöringen. - En regelbunden service av kombinationssågen förhindrar eventuella problem. - Förvara maskinen i ett torrt utrymme. - Håll maskinens ventilationsöppningar alltid rena. Skydda maskinen mot damm och smuts för att undvika elektriska stötar. - Avlägsna slipdammet ur apparatens ventilationsöppningar och från insidan med hjälp av tryckluft. Observera: Om denna apparats nät anslutningsledning är skadad, ska den ersättas med en speciell anslutningsledning, som kan fås av tillverkaren eller tillverkarens kundservice. - Håll alltid maskinens ventilationsöppningar fria och rena. - Kontrollera regelbundet att damm eller främmande föremål inte samlats på gallret intill motorn och på området runt frigöringsbrytaren. Ta bort dammet som samlats med en mjuk borste. Bär skyddsglasögon när du rengör dessa områden. - Smörj regelbundet alla rörliga delar. - Rengör maskinens hus vid behov med en mjuk och fuktig trasa. Ett milt rengöringsmedel kan användas, men aldrig alkohol, bensin eller andra frätande rengöringsprodukter. - Använd aldrig frätande rengöringsmedel vid rengöring av plastdelar. VARSAMHET. Säkerställ att vatten inte tränger in i maskinen. 3. ALLMÄN INSPEKTION Kontrollera regelbundet att samtliga fästskruvar är ordentligt åtdragna. Uppmärksamma speciellt den yttre spännflänsen. Skruven kan med tiden lossa till följd av vibrationer. Kontrollera regelbundet nätsladden på maskinen och samtliga förlängningssladdar med avseende på skada. Låt en kvalificerad elektriker byta nätsladden. Ersätt skadade förlängningssladdar. 4. SMÖRJNING Efter långvarig användning måste oljan i maskinens växellåda bytas. Kontakta en auktoriserad verkstad 25
