1 DX 845 W DX 865 DX 985 Titan Energy Titan Energy X Betriebsanleitung... 2 Operating Instructions... 8 Notice d'utilisation Gebruiksaanwijzing Istruzioni sull'uso Käyttöohje Navodilo za uporabo Uputstvo za rad Prevádzkový návod Provozní návod Instrukcja obsługi Kezelési utasítás Instrucciones de manejo Instruções de operação Οδηγίες λειτουργίας Ýþletme kýlavuzu... 92

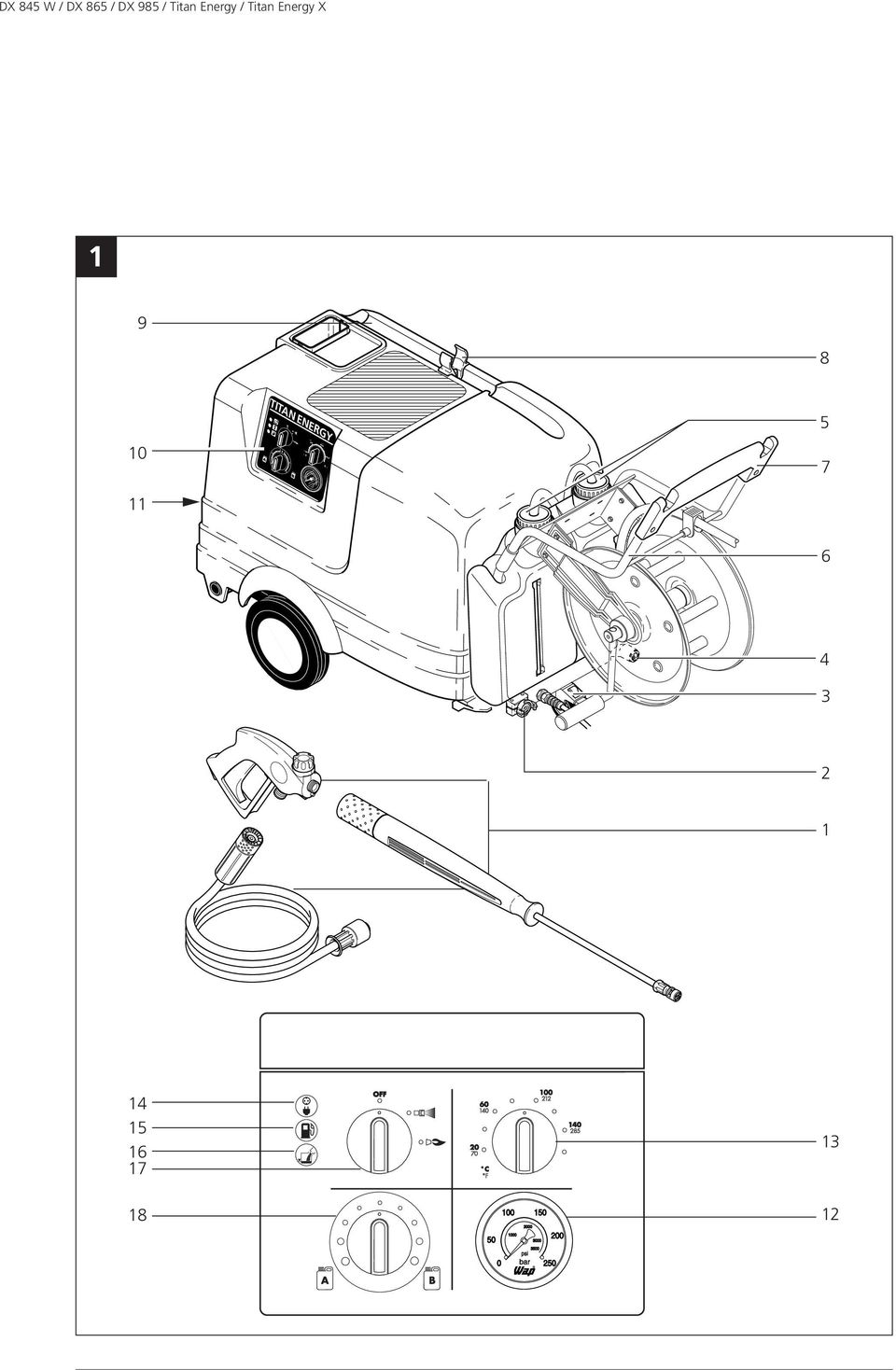

2 F DX 845 W / DX 865 / DX 985 / Titan Energy / Titan Energy X A TITAN ENERGY B 100 C C F

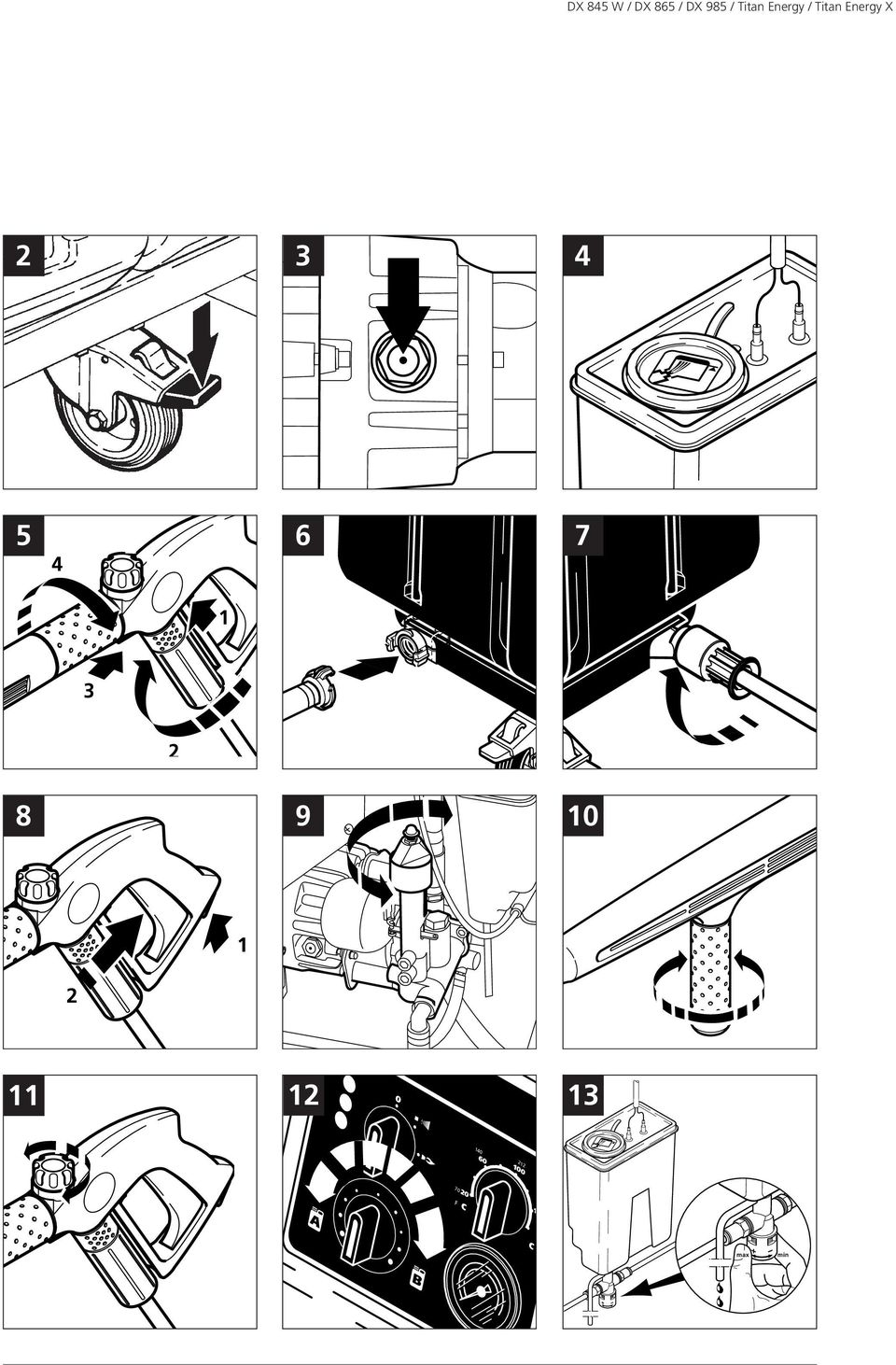

3 DX 845 W / DX 865 / DX 985 / Titan Energy / Titan Energy X A F 1 C C max min B

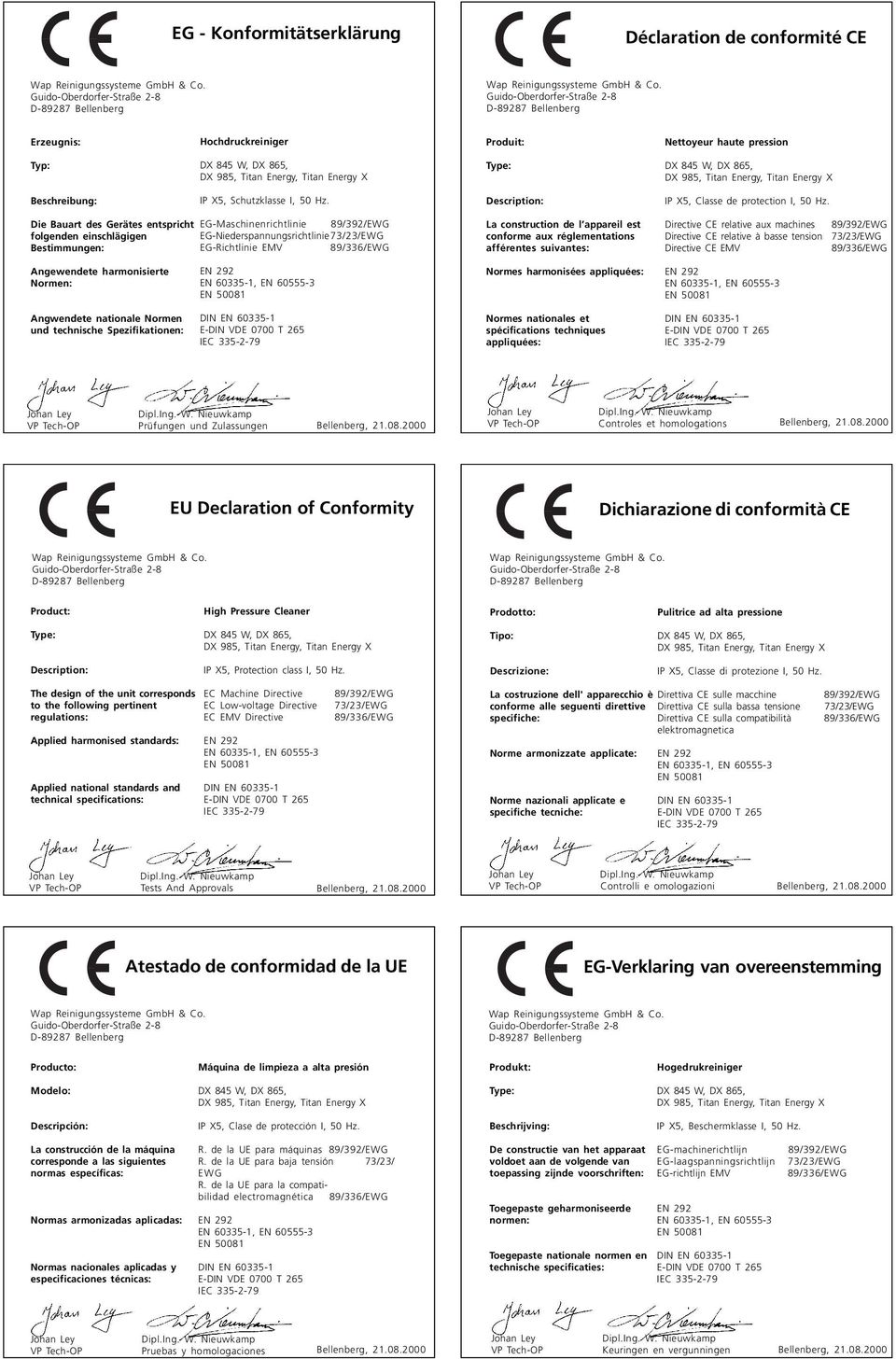

4 EG - Konformitätserklärung Déclaration de conformité CE Erzeugnis: Hochdruckreiniger Produit: Nettoyeur haute pression Typ: Type: Beschreibung: IP X5, Schutzklasse I, 50 Hz. Description: IP X5, Classe de protection I, 50 Hz. Die Bauart des Gerätes entspricht folgenden einschlägigen Bestimmungen: EG-Maschinenrichtlinie 89/392/EWG EG-Niederspannungsrichtlinie73/23/EWG EG-Richtlinie EMV 89/336/EWG La construction de l appareil est conforme aux réglementations afférentes suivantes: Directive CE relative aux machines Directive CE relative à basse tension Directive CE EMV 89/392/EWG 73/23/EWG 89/336/EWG Angewendete harmonisierte Normen: Normes harmonisées appliquées: Angwendete nationale Normen und technische Spezifikationen: Normes nationales et spécifications techniques appliquées: Prüfungen und Zulassungen Controles et homologations EU Declaration of Conformity Dichiarazione di conformità CE Product: High Pressure Cleaner Prodotto: Pulitrice ad alta pressione Type: Tipo: Description: IP X5, Protection class I, 50 Hz. Descrizione: IP X5, Classe di protezione I, 50 Hz. The design of the unit corresponds EC Machine Directive to the following pertinent EC Low-voltage Directive regulations: EC EMV Directive Applied harmonised standards: Applied national standards and technical specifications: 89/392/EWG 73/23/EWG 89/336/EWG La costruzione dell' apparecchio è conforme alle seguenti direttive specifiche: Norme armonizzate applicate: Norme nazionali applicate e specifiche tecniche: Direttiva CE sulle macchine Direttiva CE sulla bassa tensione Direttiva CE sulla compatibilità elektromagnetica 89/392/EWG 73/23/EWG 89/336/EWG Tests And Approvals Controlli e omologazioni Atestado de conformidad de la UE EG-Verklaring van overeenstemming Producto: Máquina de limpieza a alta presión Produkt: Hogedrukreiniger Modelo: Type: Descripción: IP X5, Clase de protección I, 50 Hz. Beschrijving: IP X5, Beschermklasse I, 50 Hz. La construcción de la máquina corresponde a las siguientes normas específicas: Normas armonizadas aplicadas: Normas nacionales aplicadas y especificaciones técnicas: R. de la UE para máquinas 89/392/EWG R. de la UE para baja tensión 73/23/ EWG R. de la UE para la compatibilidad electromagnética 89/336/EWG De constructie van het apparaat voldoet aan de volgende van toepassing zijnde voorschriften: Toegepaste geharmoniseerde normen: Toegepaste nationale normen en technische specificaties: EG-machinerichtlijn EG-laagspanningsrichtlijn EG-richtlijn EMV 89/392/EWG 73/23/EWG 89/336/EWG Pruebas y homologaciones Keuringen en vergunningen

5 Atestado de conformidade da UE ήλωση ανταπόκρισης ΕΟΚ Produto: Máquina de limpeza de alta pressão Προϊόν: Μηχανή καθαρισµού υψηλής πίεσης Modelo: Τύπος: Descrição: IP X5, Classe de protecção I, 50 Hz. Περιγραφή: IP X5, Κατηγορία προστασίας I, 50 Hz. A construção da máquina corresponde às seguintes normas específicas: Directiva UE para máquinas Directiva UE para baixa tensão Directiva para a compatibilidade electromagnética 89/392/EWG 73/23/EWG 89/336/EWG Ο κατασκευαστικός τύπος της Οδηγία περί µηχανών ΕΟΚ συσκευής ανταποκρίνεται στους Οδηγία χαµηλών τάσεων ΕΟΚ ακόλουθους σχετικούς Οδηγία περί ηλεκτροµαγνητικής κανονισµούς: συµβατότητας 89/392/ΕΟΚ 73/23/ΕΟΚ 89/336/ΕΟΚ Normas harmonizadas aplicadas: Normas nacionais aplicadas e especificações técnicas: Εφαρµοσθείσες εναρµονισµένες προδιαγραφές: Εφαρµοσθείσες εθνικές προδιαγραφές και τεχνικοί προσδιορισµοί: Testes e homologações ΕΛΕΓΧΟΙ ΚΑΙ Α ΕΙΕΣ EF-konformitetserklæring EG-försäkran om överensstämmelse Produkt: Høytrykks-rengjøringsapparat Produkt: Högtryckstvätt Type: Typ: Beskrivelse: IP X5, Beskyttelsesklasse I, 50 Hz. Beskrivning: IP X5, Skyddsklass I, 50 Hz. Apparatets konstruksjonstype er i samsvar med følgende gjeldende bestemmelser: Anvendte harmoniserte standarder: Anvendte nasjonale standarder og tekniske spesifikasjoner: EF-maskindirektiv EF-lavspenningsdirektiv EF-direktiv elektromagnetisk kompatibilitet 89/392/EEC 73/23/EEC 89/336/EEC Apparatens konstruktion motsvarar följande tillämpliga bestämmelser: Tillämpade harmoniserade normer: Tillämpade nationella normer och tekniska specifikationer: EG-maskindirektiv EG-lågspänningsdirektiv EG-direktiv EMK 89/392/EWG 73/23/EWG 89/336/EWG Prøver og godkjennelser Provningar och koncessioner EF-overensstemmelsesattest EY-Vaatimustenmukaisuusvakuutus Produkt : Højtryksrenser Tuote: Korkeapainepesuri Type : Tyyppi: Beskrivelse: IP X5, Beskyttelsesklasse I, 50 Hz. Kuvaus: IP X5, Suojaluokka I, 50 Hz. Konstruktionen af dette apparat opfylder følgende gældende bestemmelser: Anvendte harmoniserede standarder: Anvendte tyske standarder og tekniske specifikationer: EF-maskindirektiv EF-lavspændingsdirektiv EF-direktiv vedr. elektromagnetisk fordragelighed 89/392/EØF 73/23/EØF 89/336/EØF Tämän laitteen rakenne vastaa seuraavia määräyksiä: Käytetyt harmonisoidut normit: Käytetyt kansalliset normit ja tekniset spesifikaatiot: EY-konedirektiivi EY-pienjännitedirektiivi EY-direktiivi EMV 89/392/EWG 73/23/EWG 89/336/EWG Afprøvninger og godkendelser Tarkastukset ja hyväksymiset

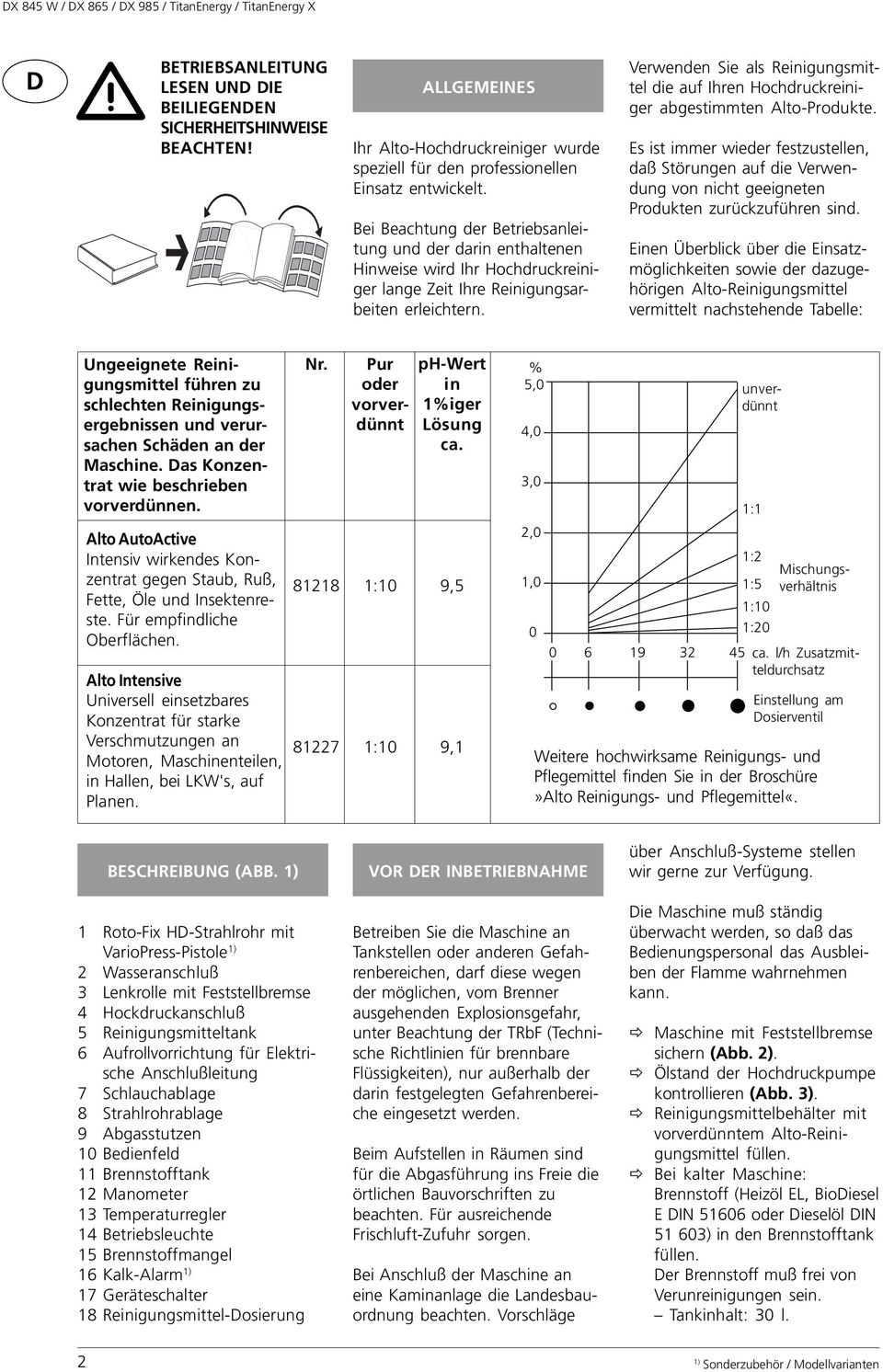

6 DX 845 W / DX 865 / DX 985 / TitanEnergy / TitanEnergy X D BETRIEBSANLEITUNG LESEN UND DIE BEILIEGENDEN SICHERHEITSHINWEISE BEACHTEN! Verehrter Alto-Kunde, wir danken Ihnen für Ihr Vertrauen und sind sicher, daß Sie die richtige Entscheidung getroffen haben. ALLGEMEINES Ihr Alto-Hochdruckreiniger wurde speziell für den professionellen Einsatz entwickelt. Bei Beachtung der Betriebsanleitung und der darin enthaltenen Hinweise wird Ihr Hochdruckreiniger lange Zeit Ihre Reinigungsarbeiten erleichtern. Verwenden Sie als Reinigungsmittel die auf Ihren Hochdruckreiniger abgestimmten Alto-Produkte. Es ist immer wieder festzustellen, daß Störungen auf die Verwendung von nicht geeigneten Produkten zurückzuführen sind. Einen Überblick über die Einsatzmöglichkeiten sowie der dazugehörigen Alto-Reinigungsmittel vermittelt nachstehende Tabelle: Ungeeignete Reinigungsmittel führen zu schlechten Reinigungsergebnissen und verursachen Schäden an der Maschine. Das Konzentrat wie beschrieben vorverdünnen. Nr. Pur oder vorverdünnt ph-wert in 1%iger Lösung ca. % 5,0 unverdünnt 4,0 3,0 1:1 Alto AutoActive Intensiv wirkendes Konzentrat gegen Staub, Ruß, Fette, Öle und Insektenreste. Für empfindliche Oberflächen. Alto Intensive Universell einsetzbares Konzentrat für starke Verschmutzungen an Motoren, Maschinenteilen, in Hallen, bei LKW's, auf Planen :10 1:10 9,5 9,1 2,0 1, :2 1:5 1:10 1:20 ca. l/h Zusatzmitteldurchsatz Mischungsverhältnis Einstellung am Dosierventil Weitere hochwirksame Reinigungs- und Pflegemittel finden Sie in der Broschüre»Alto Reinigungs- und Pflegemittel«. BESCHREIBUNG (ABB. 1) 1 Roto-Fix HD-Strahlrohr mit VarioPress-Pistole 1) 2 Wasseranschluß 3 Lenkrolle mit Feststellbremse 4 Hockdruckanschluß 5 Reinigungsmitteltank 6 Aufrollvorrichtung für Elektrische Anschlußleitung 7 Schlauchablage 8 Strahlrohrablage 9 Abgasstutzen 10 Bedienfeld 11 Brennstofftank 12 Manometer 13 Temperaturregler 14 Betriebsleuchte 15 Brennstoffmangel 16 Kalk-Alarm 1) 17 Geräteschalter 18 Reinigungsmittel-Dosierung VOR DER INBETRIEBNAHME Betreiben Sie die Maschine an Tankstellen oder anderen Gefahrenbereichen, darf diese wegen der möglichen, vom Brenner ausgehenden Explosionsgefahr, unter Beachtung der TRbF (Technische Richtlinien für brennbare Flüssigkeiten), nur außerhalb der darin festgelegten Gefahrenbereiche eingesetzt werden. Beim Aufstellen in Räumen sind für die Abgasführung ins Freie die örtlichen Bauvorschriften zu beachten. Für ausreichende Frischluft-Zufuhr sorgen. Bei Anschluß der Maschine an eine Kaminanlage die Landesbauordnung beachten. Vorschläge über Anschluß-Systeme stellen wir gerne zur Verfügung. Die Maschine muß ständig überwacht werden, so daß das Bedienungspersonal das Ausbleiben der Flamme wahrnehmen kann. Maschine mit Feststellbremse sichern (Abb. 2). Ölstand der Hochdruckpumpe kontrollieren (Abb. 3). Reinigungsmittelbehälter mit vorverdünntem Alto-Reinigungsmittel füllen. Bei kalter Maschine: Brennstoff (Heizöl EL, BioDiesel E DIN oder Dieselöl DIN ) in den Brennstofftank füllen. Der Brennstoff muß frei von Verunreinigungen sein. Tankinhalt: 30 l. 2 1) Sonderzubehör / Modellvarianten

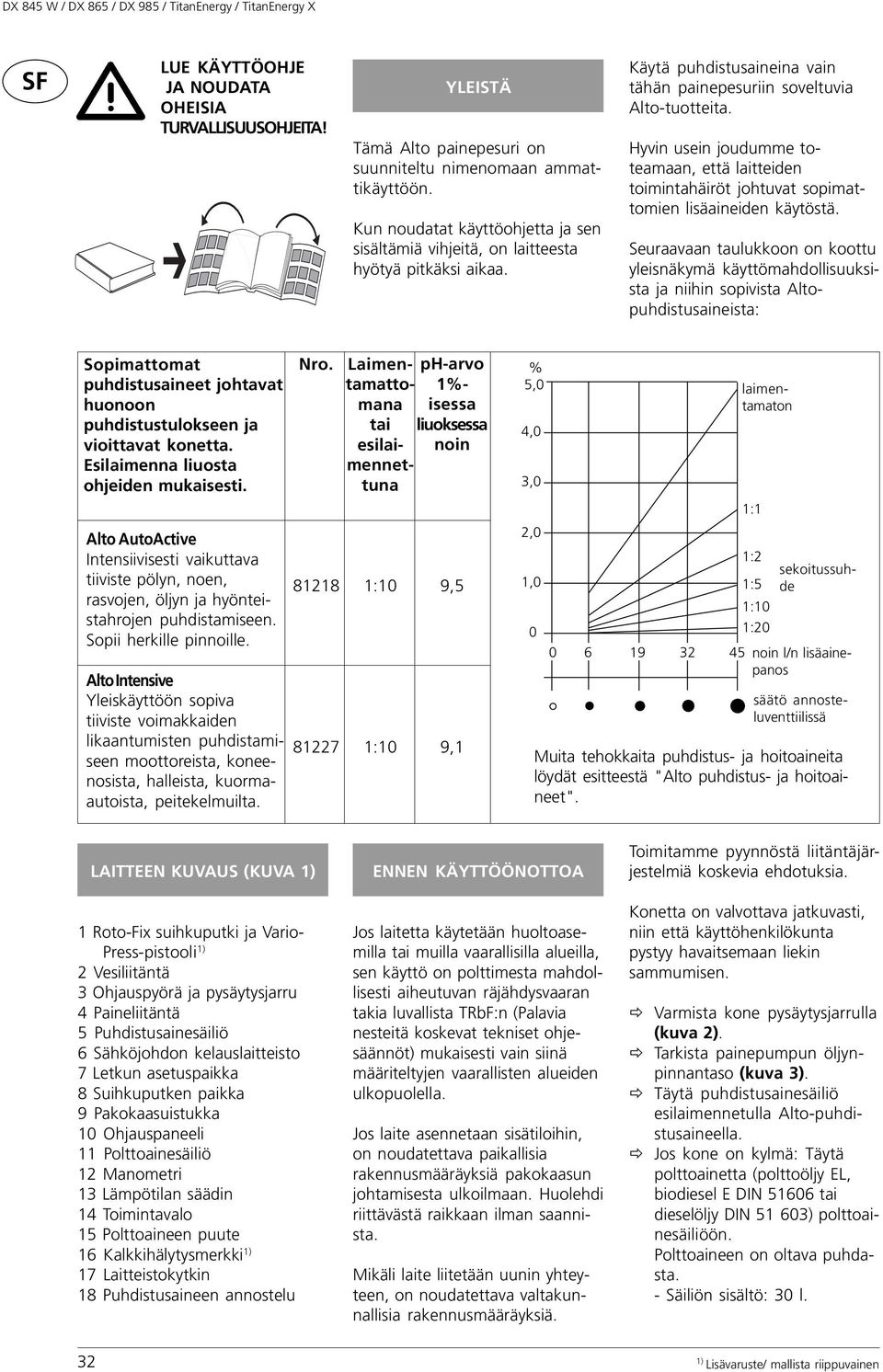

7 DX 845 W / DX 865 / DX 985 / TitanEnergy / TitanEnergy X SF LUE KÄYTTÖOHJE JA NOUDATA OHEISIA TURVALLISUUSOHJEITA! Arvoisa Alto-asiakas Kiitämme luottamuksesta ja vakuutamme, että ostamalla tämän tuotteen olet tehnyt oikean päätöksen. YLEISTÄ Tämä Alto painepesuri on suunniteltu nimenomaan ammattikäyttöön. Kun noudatat käyttöohjetta ja sen sisältämiä vihjeitä, on laitteesta hyötyä pitkäksi aikaa. Käytä puhdistusaineina vain tähän painepesuriin soveltuvia Alto-tuotteita. Hyvin usein joudumme toteamaan, että laitteiden toimintahäiröt johtuvat sopimattomien lisäaineiden käytöstä. Seuraavaan taulukkoon on koottu yleisnäkymä käyttömahdollisuuksista ja niihin sopivista Altopuhdistusaineista: Sopimattomat puhdistusaineet johtavat huonoon puhdistustulokseen ja vioittavat konetta. Esilaimenna liuosta ohjeiden mukaisesti. Alto AutoActive Intensiivisesti vaikuttava tiiviste pölyn, noen, rasvojen, öljyn ja hyönteistahrojen puhdistamiseen. Sopii herkille pinnoille. Alto Intensive Yleiskäyttöön sopiva tiiviste voimakkaiden likaantumisten puhdistamiseen moottoreista, koneenosista, halleista, kuormaautoista, peitekelmuilta. Nro Laimentamatto- mana tai esilaimennettuna 1:10 1:10 ph-arvo 1%- isessa liuoksessa noin 9,5 9,1 % 5,0 laimentamaton 4,0 3,0 2,0 1, :1 1:2 1:5 1:10 1:20 noin l/n lisäainepanos sekoitussuhde säätö annosteluventtiilissä Muita tehokkaita puhdistus- ja hoitoaineita löydät esitteestä "Alto puhdistus- ja hoitoaineet". LAITTEEN KUVAUS (KUVA 1) 1 Roto-Fix suihkuputki ja Vario- Press-pistooli 1) 2 Vesiliitäntä 3 Ohjauspyörä ja pysäytysjarru 4 Paineliitäntä 5 Puhdistusainesäiliö 6 Sähköjohdon kelauslaitteisto 7 Letkun asetuspaikka 8 Suihkuputken paikka 9 Pakokaasuistukka 10 Ohjauspaneeli 11 Polttoainesäiliö 12 Manometri 13 Lämpötilan säädin 14 Toimintavalo 15 Polttoaineen puute 16 Kalkkihälytysmerkki 1) 17 Laitteistokytkin 18 Puhdistusaineen annostelu ENNEN KÄYTTÖÖNOTTOA Jos laitetta käytetään huoltoasemilla tai muilla vaarallisilla alueilla, sen käyttö on polttimesta mahdollisesti aiheutuvan räjähdysvaaran takia luvallista TRbF:n (Palavia nesteitä koskevat tekniset ohjesäännöt) mukaisesti vain siinä määriteltyjen vaarallisten alueiden ulkopuolella. Jos laite asennetaan sisätiloihin, on noudatettava paikallisia rakennusmääräyksiä pakokaasun johtamisesta ulkoilmaan. Huolehdi riittävästä raikkaan ilman saannista. Mikäli laite liitetään uunin yhteyteen, on noudatettava valtakunnallisia rakennusmääräyksiä. Toimitamme pyynnöstä liitäntäjärjestelmiä koskevia ehdotuksia. Konetta on valvottava jatkuvasti, niin että käyttöhenkilökunta pystyy havaitsemaan liekin sammumisen. Varmista kone pysäytysjarrulla (kuva 2). Tarkista painepumpun öljynpinnantaso (kuva 3). Täytä puhdistusainesäiliö esilaimennetulla Alto-puhdistusaineella. Jos kone on kylmä: Täytä polttoainetta (polttoöljy EL, biodiesel E DIN tai dieselöljy DIN ) polttoainesäiliöön. Polttoaineen on oltava puhdasta. - Säiliön sisältö: 30 l. 32 1) Lisävaruste/ mallista riippuvainen

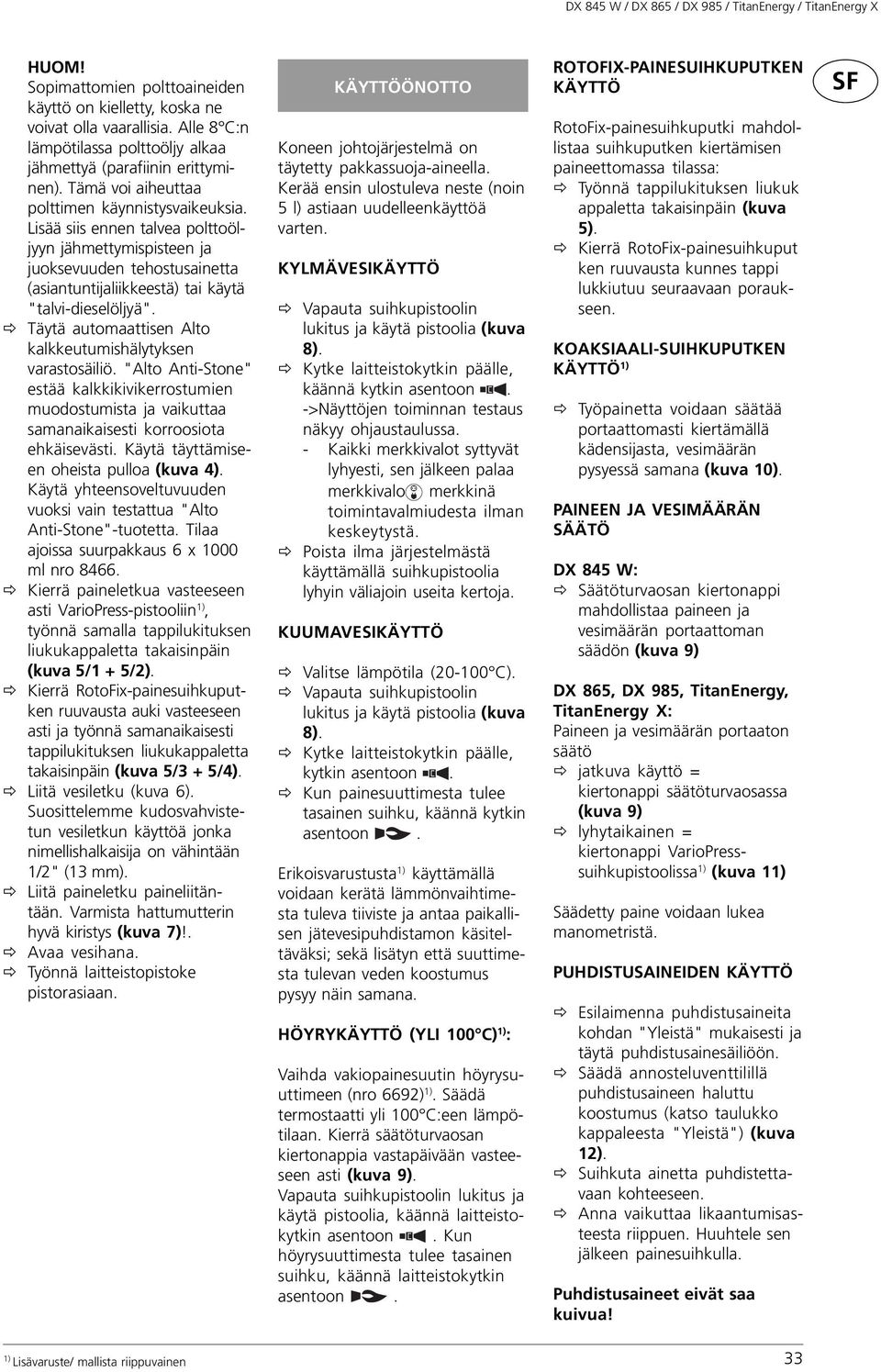

8 DX 845 W / DX 865 / DX 985 / TitanEnergy / TitanEnergy X HUOM! Sopimattomien polttoaineiden käyttö on kielletty, koska ne voivat olla vaarallisia. Alle 8 C:n lämpötilassa polttoöljy alkaa jähmettyä (parafiinin erittyminen). Tämä voi aiheuttaa polttimen käynnistysvaikeuksia. Lisää siis ennen talvea polttoöljyyn jähmettymispisteen ja juoksevuuden tehostusainetta (asiantuntijaliikkeestä) tai käytä "talvi-dieselöljyä". Täytä automaattisen Alto kalkkeutumishälytyksen varastosäiliö. "Alto Anti-Stone" estää kalkkikivikerrostumien muodostumista ja vaikuttaa samanaikaisesti korroosiota ehkäisevästi. Käytä täyttämiseen oheista pulloa (kuva 4). Käytä yhteensoveltuvuuden vuoksi vain testattua "Alto Anti-Stone"-tuotetta. Tilaa ajoissa suurpakkaus 6 x 1000 ml nro Kierrä paineletkua vasteeseen asti VarioPress-pistooliin 1), työnnä samalla tappilukituksen liukukappaletta takaisinpäin (kuva 5/1 + 5/2). Kierrä RotoFix-painesuihkuputken ruuvausta auki vasteeseen asti ja työnnä samanaikaisesti tappilukituksen liukukappaletta takaisinpäin (kuva 5/3 + 5/4). Liitä vesiletku (kuva 6). Suosittelemme kudosvahvistetun vesiletkun käyttöä jonka nimellishalkaisija on vähintään 1/2" (13 mm). Liitä paineletku paineliitäntään. Varmista hattumutterin hyvä kiristys (kuva 7)!. Avaa vesihana. Työnnä laitteistopistoke pistorasiaan. KÄYTTÖÖNOTTO Koneen johtojärjestelmä on täytetty pakkassuoja-aineella. Kerää ensin ulostuleva neste (noin 5 l) astiaan uudelleenkäyttöä varten. KYLMÄVESIKÄYTTÖ Vapauta suihkupistoolin lukitus ja käytä pistoolia (kuva 8). Kytke laitteistokytkin päälle, käännä kytkin asentoon. ->Näyttöjen toiminnan testaus näkyy ohjaustaulussa. - Kaikki merkkivalot syttyvät lyhyesti, sen jälkeen palaa merkkivalo merkkinä toimintavalmiudesta ilman keskeytystä. Poista ilma järjestelmästä käyttämällä suihkupistoolia lyhyin väliajoin useita kertoja. KUUMAVESIKÄYTTÖ Valitse lämpötila ( C). Vapauta suihkupistoolin lukitus ja käytä pistoolia (kuva 8). Kytke laitteistokytkin päälle, kytkin asentoon. Kun painesuuttimesta tulee tasainen suihku, käännä kytkin asentoon. Erikoisvarustusta 1) käyttämällä voidaan kerätä lämmönvaihtimesta tuleva tiiviste ja antaa paikallisen jätevesipuhdistamon käsiteltäväksi; sekä lisätyn että suuttimesta tulevan veden koostumus pysyy näin samana. HÖYRYKÄYTTÖ (YLI 100 C) 1) : Vaihda vakiopainesuutin höyrysuuttimeen (nro 6692) 1). Säädä termostaatti yli 100 C:een lämpötilaan. Kierrä säätöturvaosan kiertonappia vastapäivään vasteeseen asti (kuva 9). Vapauta suihkupistoolin lukitus ja käytä pistoolia, käännä laitteistokytkin asentoon. Kun höyrysuuttimesta tulee tasainen suihku, käännä laitteistokytkin asentoon. ROTOFIX-PAINESUIHKUPUTKEN KÄYTTÖ RotoFix-painesuihkuputki mahdollistaa suihkuputken kiertämisen paineettomassa tilassa: Työnnä tappilukituksen liukuk appaletta takaisinpäin (kuva 5). Kierrä RotoFix-painesuihkuput ken ruuvausta kunnes tappi lukkiutuu seuraavaan poraukseen. KOAKSIAALI-SUIHKUPUTKEN KÄYTTÖ 1) Työpainetta voidaan säätää portaattomasti kiertämällä kädensijasta, vesimäärän pysyessä samana (kuva 10). PAINEEN JA VESIMÄÄRÄN SÄÄTÖ DX 845 W: Säätöturvaosan kiertonappi mahdollistaa paineen ja vesimäärän portaattoman säädön (kuva 9) DX 865, DX 985, TitanEnergy, TitanEnergy X: Paineen ja vesimäärän portaaton säätö jatkuva käyttö = kiertonappi säätöturvaosassa (kuva 9) lyhytaikainen = kiertonappi VarioPresssuihkupistoolissa 1) (kuva 11) Säädetty paine voidaan lukea manometristä. PUHDISTUSAINEIDEN KÄYTTÖ Esilaimenna puhdistusaineita kohdan "Yleistä" mukaisesti ja täytä puhdistusainesäiliöön. Säädä annosteluventtilillä puhdistusaineen haluttu koostumus (katso taulukko kappaleesta "Yleistä") (kuva 12). Suihkuta ainetta puhdistettavaan kohteeseen. Anna vaikuttaa likaantumisasteesta riippuen. Huuhtele sen jälkeen painesuihkulla. Puhdistusaineet eivät saa kuivua! SF 1) Lisävaruste/ mallista riippuvainen 33

9 DX 845 W / DX 865 / DX 985 / TitanEnergy / TitanEnergy X SF KÄYTÖSTÄPOISTO JA SÄILYTYS Annosteluventtiili asentoon. Laitteistokytkin asentoon. Anna koneen käydä noin 1 minuutin ajan, käännä laitteistokytkin sitten asentoon "OFF". Käytä suihkupistoolia, kunnes kone on paineeton. Paina varmuuslukitus päälle (kuva 8/1). Sulje vesihana Vedä laitteistopistoke pistorasiasta ja kelaa liitäntäjohto. Erota vesojohto koneesta. Aseta kone jäätymiseltä suojattuun paikkaan. Suojaa asiattomalta käytöltä. Jos konetta ei voida säilyttää jäätymiseltä suojattuna, menettele seuraavalla tavalla: Sulje vesihana Käännä laitteistokytkin asentoon ja käytä suihkupistoolia. Täytä pakkassuoja-ainetta (noin 5 l) hiljalleen vesisäiliöön. Kone on suojattu jäätymiseltä kun pakkassuoja-ainetta tulee suihkuputkesta. Seuraavan käyttöönoton yhteydessä voit kerätä nesteen talteen uudelleenkäyttöä varten. HUOLTO JA HOITO Merkillä varustetut huoltotyöt on annettava Alto huoltopalveluteknikon tehtäväksi. MÄÄRÄAJAT Viikoittain tai 40 käyttötunnin välein Öljynpinnantason tarkastus Neljännesvuosittain tai 200 käyttötunnin välein Pumppuöljyn vaihto Pumppujärjestelmä Liekintunnistin Vuosittain tai 500 käyttötunnin välein Lämmönvaihdin ja sytytysjärjestelmä Polttoainelaitteisto Tarvittaessa Suihkutuslaitteiston ja paineletkun käsiruuvausten rasvaus Kalkinpoisto ÖLJYNPINNANTASON TARKISTUS / ÖLJYNVAIHTO Tarkista painepumpun öljynpinnantaso (kuva 3). Lisää öljyä tarvittaessa. Vaihda öljy jos väri muuttuu harmaaksi tai valkoiseksi: Avaa pumppukotelon öljynpäästöruuvi ja huolehdi öljyn asianmukaisesta jätteenpoistosta. Uudista tiiviste ja aseta ruuvi takaisin paikalleen. Täytä uudella öljyllä ja sulje öljyntäyttötulppa. LIEKINVALVOJA Irrota sensori, puhdista pehmeällä pyyhkeellä. Aseta paikalleen ja varmista oikea asento. LÄMMÖNVAIHDIN JA SYTYTYSJÄRJESTELMÄ Anna Alto huoltopalvelun suorittaa puhdistus, katso määräaikasuunnitelma. POLTTOAINELAITTEISTO Tyhjennä polttoainesäiliö. Puhdista säiliö ja johdot. Hävitä puhdistusneste asianmukaisella tavalla. AUTOMAATTISEN ALTO KALKKIHÄLYTYKSEN SÄÄTÖ 1) Automaattinen kalkkihälytys on esisäädetty tehtaalla veden kovuusasteen 2 mukaisesti. Jos säätöä on muutettava, menettele seuraavalla tavalla: Mittaa veden kovuus tai kysy kovuusaste paikalliselta vesilaitokselta. Säädä tippojen lukumäärä minuutissa (katso taulukko) annostelulaitteeseen (kuva 13). Kovuusalue dh tippaa/min. 1 pehmeä keskikova kova erittäin kova > dh = 1,25 e = 1,79 f Öljylaji: AlphaSynt 150 (nro ) Öljymäärä: 0,35 l PUMPPUJÄRJESTELMÄ Puhdista vedentulon seulat ja suodattimet (uimuriventtiili, painepumpun tulo). Rasvaa suihkuputken ja paineletkun käsiruuvaukset. 34 1) Lisävaruste/ mallista riippuvainen

10 DX 845 W / DX 865 / DX 985 / TitanEnergy / TitanEnergy X KALKINPOISTO VARO! Kalkinpoistoaine on syövyttävää. Vältä kosketusta ihon, silmien ja vaatteiden kanssa, käytä asianmukaista suojavaatetusta (esim. käsineitä, kasvosuojaa, esiliinaa). Kalkinpoistoon saa käyttää vain hyväksyttyjä kalkinpoistoaineita. Käytä Alto Stone-EX nro Jos Alto Anti-Stone käytetään säännöllisesti, ei kalkinpoistoa tavallisesti tarvita. Koneen epäasianmukainen käyttö tai sopimattomien puhdistusaineiden käyttö voivat johtaa kalkkikivikerrostumien muodostumiseen johtojärjestelmässä. Kalkkeutuminen riippuu paikallisesta veden kovuudesta ja näkyy vähittäisenä vedenpaineen kohoamisena manometrissä. Jos työpaine ylitetään 10 barilla (Variopress-laitteiston ollessa avoinna), on kalkinpoistotoimenpide välttämätön. Menettelytapa: Ruuvaa suihkuputken painesuutin pois ja aseta erillisenä Alto kalkinpoistoaineeseen. Ime Alto kalkinpoistoainetta annosteluventtiilin kautta. Työnnä sitä varten puhdistusaineen imuletku kalkinpoistoaineastiaan ja säädä annosteluventtiili maksimiväkevyydelle. Pidä suihkuputkea erillisessä astiassa ulostulevan nesteen keräämistä varten. Käynnistä painepumppu. Käytä suihkupistoolia: Alto kalkinpoistoaine imeytyy sisään ja tulee noin 1 minuutin kuluttua voimakkaasti kuplien ulos suihkuputkesta. Pysäytä painepumppu ja anna vaikuttaa noin 15 minuutin ajan. Huuhtele pumppujärjestelmä huolellisesti puhtaalla vedellä. Noin 2 minuutin kuluttua on veden ulostuloputkesta tultava tasainen suihku. Ellei näin tapahdu, uusi kalkinpoistotoimenpide. Ruuvaa painesuutin suihkuputkeen. PAKKASSUOJA Jos painepesuria pidetään tilassa, jonka lämpötila laskee alle 0 C, on ennen säilytystä imettävä pakkassuojanestettä pumpun kautta laitteeseen. Käytä suihkupistoolia pakkasnesteen imutoimenpiteen aikana 2-3 kertaa. Varmuuden vuoksi on laite sijoitettava joksikin aikaa lämpimään huoneeseen ennen seuraavaa käyttöönottoa. SF 1) Lisävaruste/ mallista riippuvainen 35

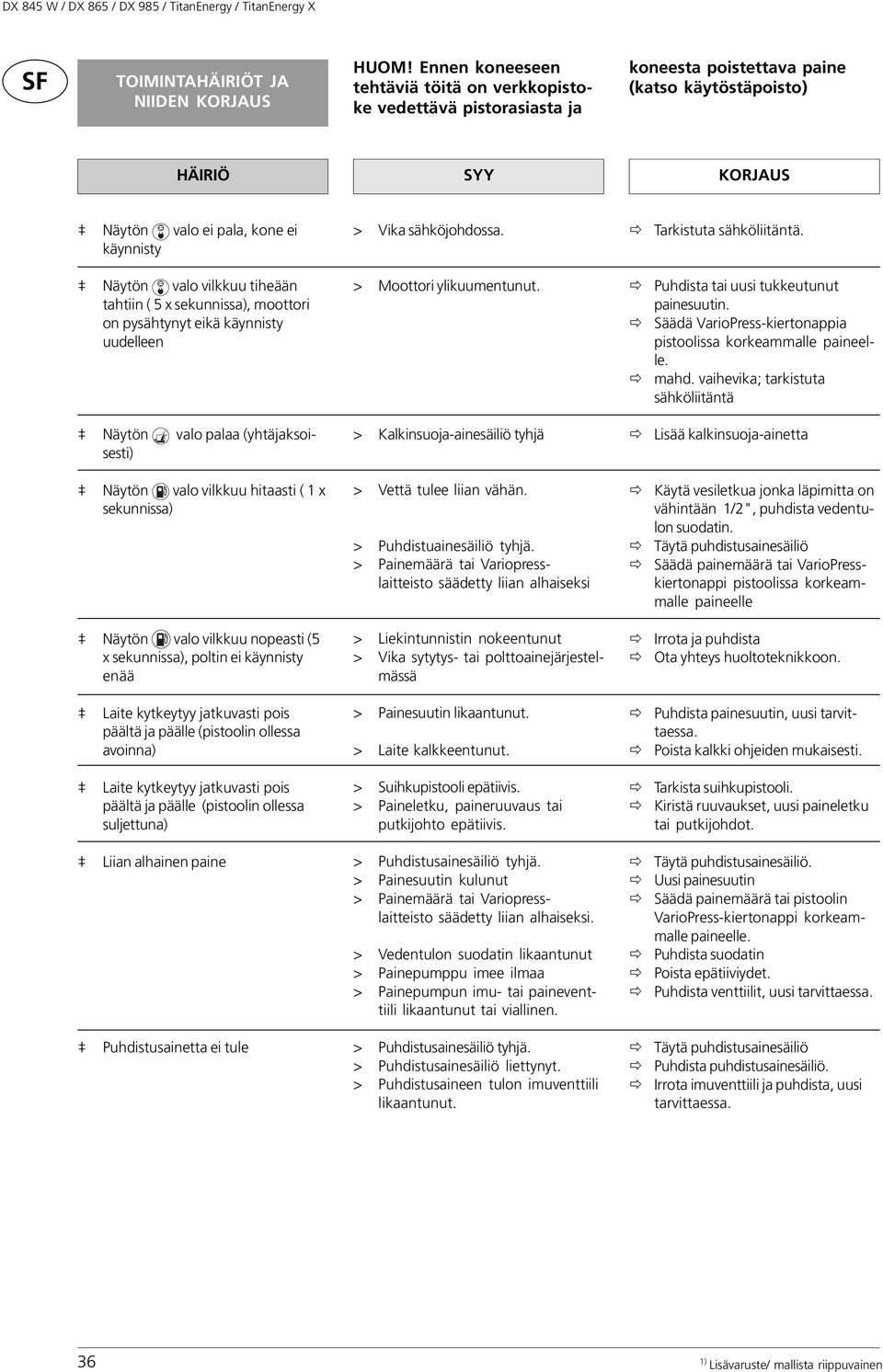

11 DX 845 W / DX 865 / DX 985 / TitanEnergy / TitanEnergy X SF TOIMINTAHÄIRIÖT JA NIIDEN KORJAUS HUOM! Ennen koneeseen tehtäviä töitä on verkkopistoke vedettävä pistorasiasta ja koneesta poistettava paine (katso käytöstäpoisto) HÄIRIÖ SYY KORJAUS Näytön valo ei pala, kone ei käynnisty > Vika sähköjohdossa. Tarkistuta sähköliitäntä. Näytön valo vilkkuu tiheään tahtiin ( 5 x sekunnissa), moottori on pysähtynyt eikä käynnisty uudelleen > Moottori ylikuumentunut. Puhdista tai uusi tukkeutunut painesuutin. Säädä VarioPress-kiertonappia pistoolissa korkeammalle paineelle. mahd. vaihevika; tarkistuta sähköliitäntä Näytön valo palaa (yhtäjaksoisesti) > Kalkinsuoja-ainesäiliö tyhjä Lisää kalkinsuoja-ainetta Näytön valo vilkkuu hitaasti ( 1 x sekunnissa) > Vettä tulee liian vähän. > Puhdistuainesäiliö tyhjä. > Painemäärä tai Variopresslaitteisto säädetty liian alhaiseksi Käytä vesiletkua jonka läpimitta on vähintään 1/2", puhdista vedentulon suodatin. Täytä puhdistusainesäiliö Säädä painemäärä tai VarioPresskiertonappi pistoolissa korkeammalle paineelle Näytön valo vilkkuu nopeasti (5 x sekunnissa), poltin ei käynnisty enää > Liekintunnistin nokeentunut > Vika sytytys- tai polttoainejärjestelmässä Irrota ja puhdista Ota yhteys huoltoteknikkoon. Laite kytkeytyy jatkuvasti pois päältä ja päälle (pistoolin ollessa avoinna) > Painesuutin likaantunut. > Laite kalkkeentunut. Puhdista painesuutin, uusi tarvittaessa. Poista kalkki ohjeiden mukaisesti. Laite kytkeytyy jatkuvasti pois päältä ja päälle (pistoolin ollessa suljettuna) > Suihkupistooli epätiivis. > Paineletku, paineruuvaus tai putkijohto epätiivis. Tarkista suihkupistooli. Kiristä ruuvaukset, uusi paineletku tai putkijohdot. Liian alhainen paine > Puhdistusainesäiliö tyhjä. > Painesuutin kulunut > Painemäärä tai Variopresslaitteisto säädetty liian alhaiseksi. > Vedentulon suodatin likaantunut > Painepumppu imee ilmaa > Painepumpun imu- tai paineventtiili likaantunut tai viallinen. Täytä puhdistusainesäiliö. Uusi painesuutin Säädä painemäärä tai pistoolin VarioPress-kiertonappi korkeammalle paineelle. Puhdista suodatin Poista epätiiviydet. Puhdista venttiilit, uusi tarvittaessa. Puhdistusainetta ei tule > Puhdistusainesäiliö tyhjä. > Puhdistusainesäiliö liettynyt. > Puhdistusaineen tulon imuventtiili likaantunut. Täytä puhdistusainesäiliö Puhdista puhdistusainesäiliö. Irrota imuventtiili ja puhdista, uusi tarvittaessa. 36 1) Lisävaruste/ mallista riippuvainen

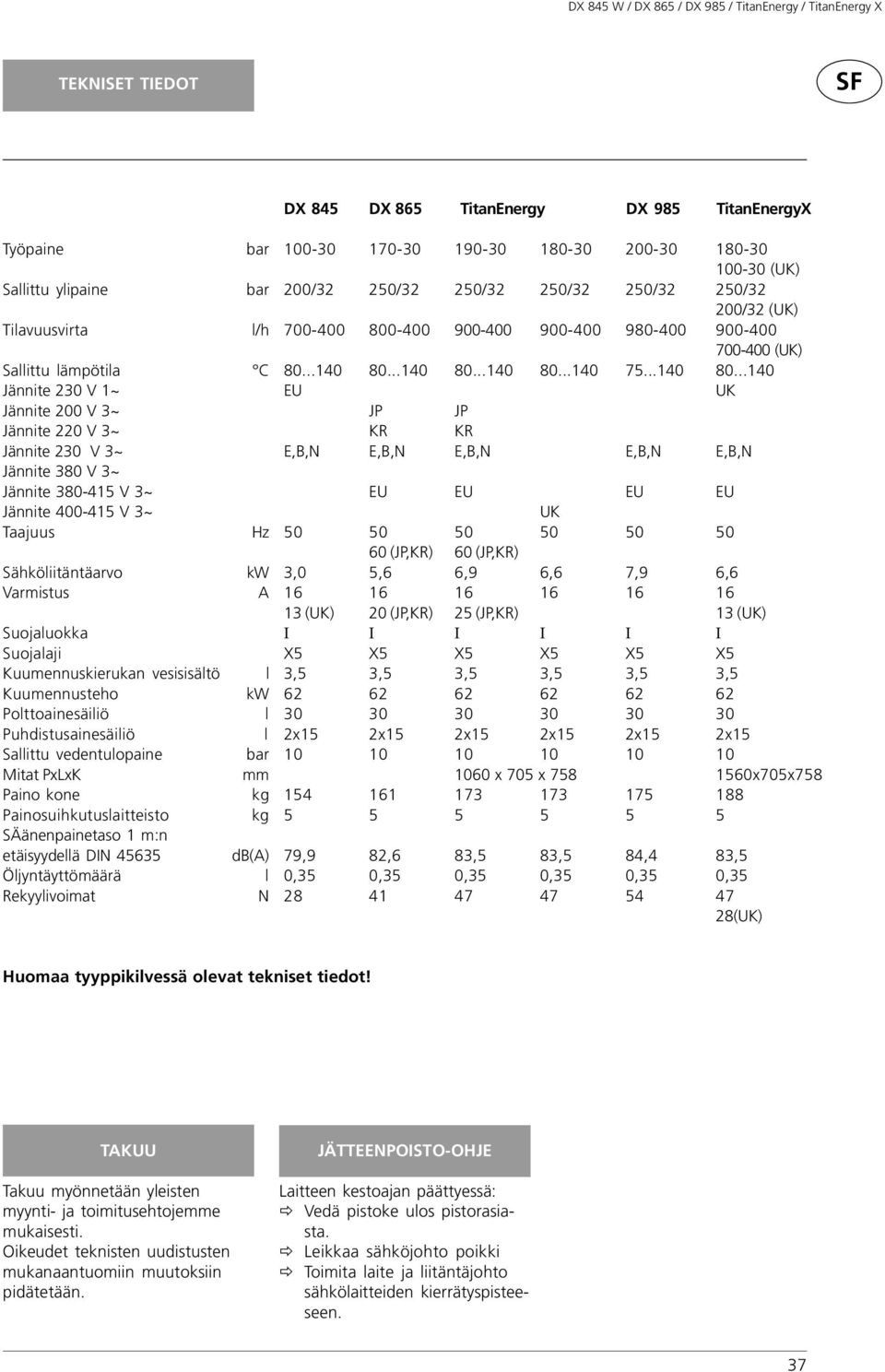

12 DX 845 W / DX 865 / DX 985 / TitanEnergy / TitanEnergy X TEKNISET TIEDOT SF DX DX 845 DX DX TitanEnergy DX DX 985 TitanEnergyX Työpaine bar (UK) (UK) Sallittu ylipaine bar 200/32 250/32 250/32 250/32 250/32 250/32 200/32 200/32 (UK) (UK) Tilavuusvirta l/h (UK) (UK) Sallittu lämpötila C Jännite 230 V 1~ EU EU UK UK Jännite 200 V 3~ - JP JP JP JP Jännite 220 V 3~ - KR KR KR Jännite 230 V 3~ E,B,N E,B,N E,B,N E,B,N E,B,N E,B,N Jännite 380 V 3~ - Jännite V 3~ - EU EU EU EU EU EU EU Jännite V 3~ - UK Taajuus Hz (JP,KR) 60 (JP,KR) Sähköliitäntäarvo kw 3,0 3,0 5,6 5,6 6,9 6,6 7,9 7,9 6,6 6,6 Varmistus A (UK) (JP,KR) 25 (JP,KR) (UK) (UK) Suojaluokka I I I I II II I I I I Suojalaji X5 X5 X5 X5 X5 X5 X5 X5 X5 X5 Kuumennuskierukan vesisisältö l 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 Kuumennusteho kw Polttoainesäiliö l Puhdistusainesäiliö l 2x15 2x15 2x15 2x15 2x15 2x15 2x15 Sallittu vedentulopaine bar Mitat PxLxK mm 1060 x 705 x x705x758 Paino kone kg Painosuihkutuslaitteisto kg SÄänenpainetaso 1 m:n etäisyydellä DIN db(a) 79,9 76,2 82,6 83,5 83,5 83,5 84,4 83,5 83,5 Öljyntäyttömäärä l 0,35 0,35 0,35 0,35 0,35 0,35 0,35 Rekyylivoimat N (UK) 28(UK) Huomaa tyyppikilvessä olevat tekniset tiedot! TAKUU Takuu myönnetään yleisten myynti- ja toimitusehtojemme mukaisesti. Oikeudet teknisten uudistusten mukanaantuomiin muutoksiin pidätetään. JÄTTEENPOISTO-OHJE Laitteen kestoajan päättyessä: Vedä pistoke ulos pistorasiasta. Leikkaa sähköjohto poikki Toimita laite ja liitäntäjohto sähkölaitteiden kierrätyspisteeseen. 37

13 NOTIZEN
