2 Sisällys 1 Tärkeitä turvallisuusohjeita 2 Laitteen kuvaus 3 Ennen käyttöönottoa 4 Käyttö / ohjaus 5 Työn jälkeen 6 Huolto 7 Häiriöiden poisto 8 Muuta Käyttötarkoitus Laitteen käyttöosat Ympäristö Ympäristön lämpötila Asennusetäisyys Asennus Ensimmäiset Paineletkun liittäminen Vesiletkun liittäminen Sähköliitäntä Suihkuputken liittäminen painepistooliin Laitteen käynnistäminen Laitteen käynnistäminen vesijohtoon liitettynä Laitteen käynnistäminen liitettynä avoimeen säiliöön (imutoiminto) Unitoiminto Laitteen kytkeminen pois päältä Huoltojohtojen irrottaminen Huoltosuunnitelma Huoltotyöt Vedensuodattimen puhdistus Öljyn pinnankorkeuden tarkastus Öljynvaihto Koneen toimittaminen kierrätykseen Takuu Tekniset tiedot EY-Vaatimustenmukaisuusvakuutus

3 1 Tärkeitä turvallisuusohjeita Käyttöohjeessa käytettävät symbolit Lue käyttöohjeet ennen pölynimurin käyttöä ja säilytä ne myöhempää tarvetta varten. Tällä symbolilla merkittyjä turvallisuusohjeita on noudatettava henkilövahinkojen vaaran välttämiseksi. Tätä symbolia käytetään merkitsemään turvallisuusohjeita, joita on noudatettava pölynimurin vaurioitumisen estämiseksi ja oikean toiminnan takaamiseksi. Tämä symboli ilmaisee vihjeitä ja ohjeita, jotka helpottavat työtä ja parantavat turvallisuutta. Oman turvallisuutesi takia Korkeapainepesuria saavat käyttää vain henkilöt, jotka ovat saaneet opastusta laitteen käyttöön ja jotka on tähän erityisesti valtuutettu. Vaikka laitteen käsittely onkin yksinkertaista, se ei sovellu lasten käyttöön. Yleistä Korkeapainepesurin käytössä on huomioitava voimassa olevat kansalliset säännökset. Noudata käyttöohjeen ja käyttömaassa voimassa olevien sitovien tapaturmanehkäisyä koskevien määräyksien lisäksi myös alan yleisesti hyväksyttyjä teknisiä säännöksiä, jotka liittyvät turvalliseen ja asianmukaiseen työskentelyyn. Älä käytä turvallisuuden kannalta arveluttavia työskentelytapoja. Ennen käyttöönottoa Mikäli laite on toimitettu ilman pistoketta, pyydä sähköalan ammattilaista asentamaan siihen asianmukainen maadoitettu kolmivaihepistoke. Tarkasta painepesurin ohjeidenmukainen kunto ennen käyttöönottoa. Tarkista verkkojohto säännöllisesti vaurioiden tai vanhentumisen aiheuttamien vikojen varalta. Käytä korkeapainepesuria vain sen verkkoliitäntäjohdon ollessa moitteettomassa kunnossa. (vahingoittunut johto aiheuttaa sähköiskujen vaaran). Tarkista korkeapainepesurin nimellisjännite, ennen kuin liität sen verkkovirtaan. Varmista, että laitteen arvokilvessä mainittu jännite vastaa paikallista verkkojännitettä. Kytke painepesurin virransyöttö vikavirtasuojakytkimellä varustettuun sähköliitäntään. Tämä keskeyttää virransyötön jos vuotovirta ylittää 30 ma 30 ms, tai se on varustettu maadoituskoestusvirtapiirillä. Noudata kulloinkin voimassaolevia maakohtaisia lakimääräisä asetuksia ja ohjesääntöjä. Tarkasta painepesurin oleelliset osat silmämääräisesti ennen jokaista käyttöönottoa. VAROITUS! Paineilmasuihku voi olla vaarallinen jos sitä käytetään väärin! Suihkua ei saa kohdistaa ihmisiin, eläimiin, jännitteen alaisena oleviin laitteisiin, eikä itse painepesuriin. Käytä suojavaatetusta ja suojalaseja. Älä kohdista suutinta itseesi tai muihin henkilöihin päin vaatteiden tai kenkien puhdistamista varten. Koneen käyttö synnyttää ruiskutuslaitteistossa takaiskuvoimia, ja jos ruiskutusputki on taitetussa asennossa, syntyy lisäksi vääntömomentti, mistä syystä 37

4 ruiskutuslaitteistoa on pidettävä lujasti kiinni kummallakin kädellä. Älä käytä konetta, jos työskentelyalueella on muita henkilöitä, joilla ei ole suojavaatetusta. Ennen työn aloittamista on tarkastettava, ettei puhdistettavasta kohteesta irtoa vaarallisia aineita ympäristöön, kuten asbestia, öljyä tms. Älä puhdista herkkiä osia kuten kumia, kangasta yms. pyörösuihkulla. Jätä painesuuttimen ja puhdistettavan pinnan välille riittävän paljon etäisyyttä niin että pinta ei vaurioidu. Älä käytä korkeapaineletkua vetämiseen! Paineletkua koskevat tiedot (suurin sallittu työpaine ja lämpötila) on painettu letkun pintaan. Laitetta ei saa käyttää, jos liitäntäjohto tai korkeapaineletku ovat vioittuneet. Pidä huoli riittävästä tuuletuksesta. Älä peitä laitetta tai käytä sitä riittämättömästi tuuletetuissa tiloissa! 38 Säilytä laitetta niin, että se ei pääse jäätymään! Älä koskaan käynnistä pesuria, jos vedenjakelu on keskeytynyt. Lyhytkin vedenpuute voi vahingoittaa pumppua. Käyttö VAROITUS! Epäasianmukaiset jatkojohdot voivat olla vaarallisia. Kelaa johto aina kokonaan auki kaapelirummulta ylikuumenemisen aiheuttaman palovaaran välttämiseksi. Jos käytetään jatkojohtoa, pistotulpan ja kytkinten tulee olla vesitiiviit. Jos käytät jatkojohtoa, noudata taulukon mukaisia vähimmäishalkaisijoita: Kaapelin Poikkipinta-ala pituus m <16 A <25 A enintään 20 m ø1.5mm² ø2.5mm² m ø2.5mm² ø4.0mm² Varo vioittamasta verkkoliitäntäjohtoa (esim. ajamalla sen yli, vetämällä, litistämällä)! Kun vedät verkkojohdon pistorasiasta, tartu aina varsinaiseen pistokkeeseen (älä vedä verkkojohdosta). Sähkö VARO! Älä koskaan ruiskuta sähkölaitteita vedellä: tämä aiheuttaa vaaraa ihmisille sekä oikosulkuvaaran. Laitteen saa kytkeä vain määräysten mukaiseen sähkövarustukseen. Käynnistettäessä jännite putoaa lyhyeksi aikaa. Verkkoimpedanssin (taloliittymä) ollessa alle 0,15, ei häiriöitä ole odotettavissa. Ota epävarmassa tapauksessa yhteys sähköhuoltoyhtiöön. Huolto ja korjausket HUOMIO! Irrota aina virtapistoke pistorasiasta ennen laitteen puhdistamista tai huoltamista. Suorita vain huoltotöitä, jotka on kuvattu käyttöohjeessa. Käytä vain alkuperäisiä varaosia. Älä tee korkeapainepesuriin teknisiä muutoksia. HUOMIO! Korkeapaineletkut, suuttimet ja liittimet ovat turvallisuuden kannalta tärkeitä laitetta käytettäessä. Käytä ainoastaan Nilfisk-ALTO:n määrittämiä korkeapaineletkuja, suuttimia ja liittimiä! Jos sähköjohto on vioittunut, huoltopalvelun tai sähköalan ammattilaisen on turvallisuussyistä vaihdettava johto jo ennen laitteen seuraavaa käyttöä. Vaihda tilalle vain johto joka vastaa käyttöohjeessa annettua tyyppiä. Mikäli laitteelle joudutaan tekemään pitemmälle meneviä huolto- tai korjaustöitä, käänny asiakaspalvelun tai valtuutetun korjaamon puoleen! Tarkastus Tämä painepesuri on saksalaisten nestesuihkulaitteita koskevien ohjesääntöjen ( Richtlinien für Flüssigkeitsstrahler ) mukainen. Nestesuihkulaitteita koskevien tapaturmantorjuntamääräysten (Saksassa UVV-Arbeiten mit Flüssigkeitsstrahlern (BGV D15) ) mukaisesti on asiantuntevan henkilön tarkastettava painepesurin käyttöturvallisuus tarpeen vaatiessa, kuitenkin vähintään 12 kuukauden välein. Varolaitteet Ohivirtausventtiili Korkeapainepumpun painepuoli on varustettu ohivirtausventtiilillä. Tämä venttiili johtaa veden takaisin pumpun imupuolelle, kun pesukahva on suljettu tai suutin on tukossa. Valmistaja säätää ja sinetöi ohivirtausventtiilin. TÄTÄ SÄÄ- TÖÄ EI SAA MUUTTAA!

5 2 Laitteen kuvaus 2.1 Käyttötarkoitus Käytä laitetta ainoastaan tässä käyttöohjeessa kuvatulla tavalla. Muu kuin tarkoituksenmukainen käyttö voi vioittaa laitetta tai puhdistettavaa pintaa tai aiheuttaa vakavia loukkaantumisia. 2.2 Laitteen käyttöosat Lisätietoja on kuvissa tämän käyttöoppaan lopussa 1 Sähköjohto 2 Suihkupistooli 3 Paineletku 4 Suihkuputki 5 Vesiliitäntä ja tuloveden suodatin 6 Paineletkun liitäntä 7 Pääkytkin 8 Seinäkiinniket 39

6 3 Ennen käyttöönottoa 3.1 Ympäristö Ympäristön lämpötila Pesuri ja putkisto tulee sijoittaa sellaiseen tilaan missä ne eivät pääse jäätymään. Ulosmenevä putkisto tulee voida sulkea ja tyhjentää jotta vesi ei pääse jäätymään. Ylin käyt tö läm pö ti la pesurille on +40 C Asennusetäisyys Huollon helpottamiseksi tulee pesurin molemmille puolille jättää va paa ta tilaa. Vähintään 150 mm sen va sem mal le- ja 400 mm sen oikealle puo lel le. Suositeltu asennuskorkeus on korkeimmillaan 1700 mm ja matalimmillaan 1550 mm, mitattuna pesurin yläreunasta. HUOMAA: Huomaa, että laite painaa noin kg. Valitse riittävän kestävät kiinnikkeet ja ruuvit 3.2 Asennus 1. Pitele seinäkiinnikettä seinää vasten aukkojen paikkojen merkitsemiseksi. 2. Poraa neljä reikää, joiden koko vastaa käytettäviä kiinnikkeitä. Esiasenna kiinnikkeet ja ruuvit. 40

7 3. Aseta laite seinäkiinnikkeen neljälle kumijalalle sekä kiinnitä se mukana toimitettujen aluslevyjen ja muttereiden avulla. 4. Ripusta laitteen ja seinäkiinnikkeen yhdistelmä neljän esiasennetun ruuvin varaan ja kiristä. 3.3 Ensimmäiset toimenpiteet VAROITUS! Älä yritä nostaa laitetta yksin (paino = kg). Pyydä aina toinen henkilö mukaan. MAX MIN 1. Tarkasta laitteen moitteeton kunto ennen ensimmäistä käyttöönottoa. 2. Jos laitteessa ilmenee vikoja, käänny välittömästi jälleenmyyjän puoleen. 3. Varmista, että öljyn pinnankorkeus on min. ja max. merkintöjen välillä. Lisää öljyä tarvittaessa (katso öljylaji luvusta 8.3). 3.4 Paineletkun liittäminen 1. Kiinnitä paineletku pikaliittimellä laitteen paineletkuliitäntään. 3.5 Vesiletkun liittäminen Älä kytke laitetta suoraanyleiseen juomavesiverkkoon. Huomaa vesilaitoksen antamat ohjeet veden paluujuoksun estämisestä vesihuoltoverkoston putkiin. Liitäntä onkuitenkin sallittua: lyhyeksi aikaa putken-katkaisijaan, joka onvarustettu liikkuvallaosalla jos ulosjuoksu onvapaa takaiskusäiliö Takaiskusäiliön asentamisesta on tietoja erillisessä ohjeessa. Katso tarvittava vesimäärä ja vedenpaine luvusta 8.3 Tekniset tiedot. Jos vesi on huonolaatuista (sisältää hiekkaa tms.), vedentulokohtaan voidaan liittää erillinen suodatin. HUOMAUTUS: Jos laite yhdistetään vesijohtoverkkoon pysyvästi, asenna Nilfisk-ALTOn takaiskusäiliö (tuotenumero ). 1. Huuhtele vesiletkua lyhyesti vedellä ennen laitteeseen asentamista, niin että sen mukana ei pääse hiekkaa ja likaa laitteeseen. 2. Liitä vesiletku pikaliittimellä vesiliitäntään. 3. Avaa vesihana. 41

8 3.6 Sähköliitäntä VAROITUS! Liitä laite vain asianmukaisesti varustettuun pistorasiaan. 1. Noudata luvussa 1 annettuja turvallisuusohjeita. 2. Kiinnitä sähköjohto kiinteään virransyöttöön tai asenna tarvittava pistoke ja yhdistä se pistorasiaan. Ota huomioon oikea ampeerimäärä! 4 Käyttö / ohjaus 4.1 Suihkuputken liittäminen painepistooliin HUOMAA! Puhdista nippa aina mahdollisesta liasta ennen kuin yhdistät suihkuputken pistooliin. 1. Vedä pistoolin sinistä pikaliitinkahvaa (A) taaksepäin. 2. Aseta suihkusuuttimen (B) nippa pikavapautusliitäntää ja vapauta se (C). 3. Vedä suihkuputkea (tai muuta lisävarustetta) eteenpäin varmistaaksesi, että se on lujasti kiinni pistoolissa. 4.2 Laitteen käynnistäminen Laitteen käynnistäminen vesijohtoon liitettynä HUOMAA! Poista ilma järjestelmästä painamalla suihkupistoolia useampia kertoja. 1. Käännä pääkytkin asentoon I. 2. Avaa suihkupistoolin lukitus ja käytä pistoolia. 3. Lukitse varmistuslukitus myös lyhyiden keskeytysten ajaksi. Kun suihkupistooli suljetaan, laite kytkeytyy automaattisesti pois päältä 1). Laite käynnistyy kun pistoolia painetaan uudelleen Laitteen käynnistäminen liitettynä avoimeen säiliöön (imutoiminto) 1. Täytä imusetti vedellä ennen laitteeseen liittämistä 2). 2. Käännä pääkytkin asentoon I. 3. Vapauta suihkupistoolin lukitus ja käytä pistoolia. Maks. imukorkeus = 1 m. 4.3 Unitoiminto Jos laite on käynnistetty ja sitä ei käytetä 30 minuutin kuluessa, se siirtyy valmiustilaan. Laite käynnistyy uudelleen, kun aktivoit pääkytkimen. nesuihkulla käy tämän jälkeen 42 1) Sisältää 20 sekunnin viipeen. 2) Tarvike

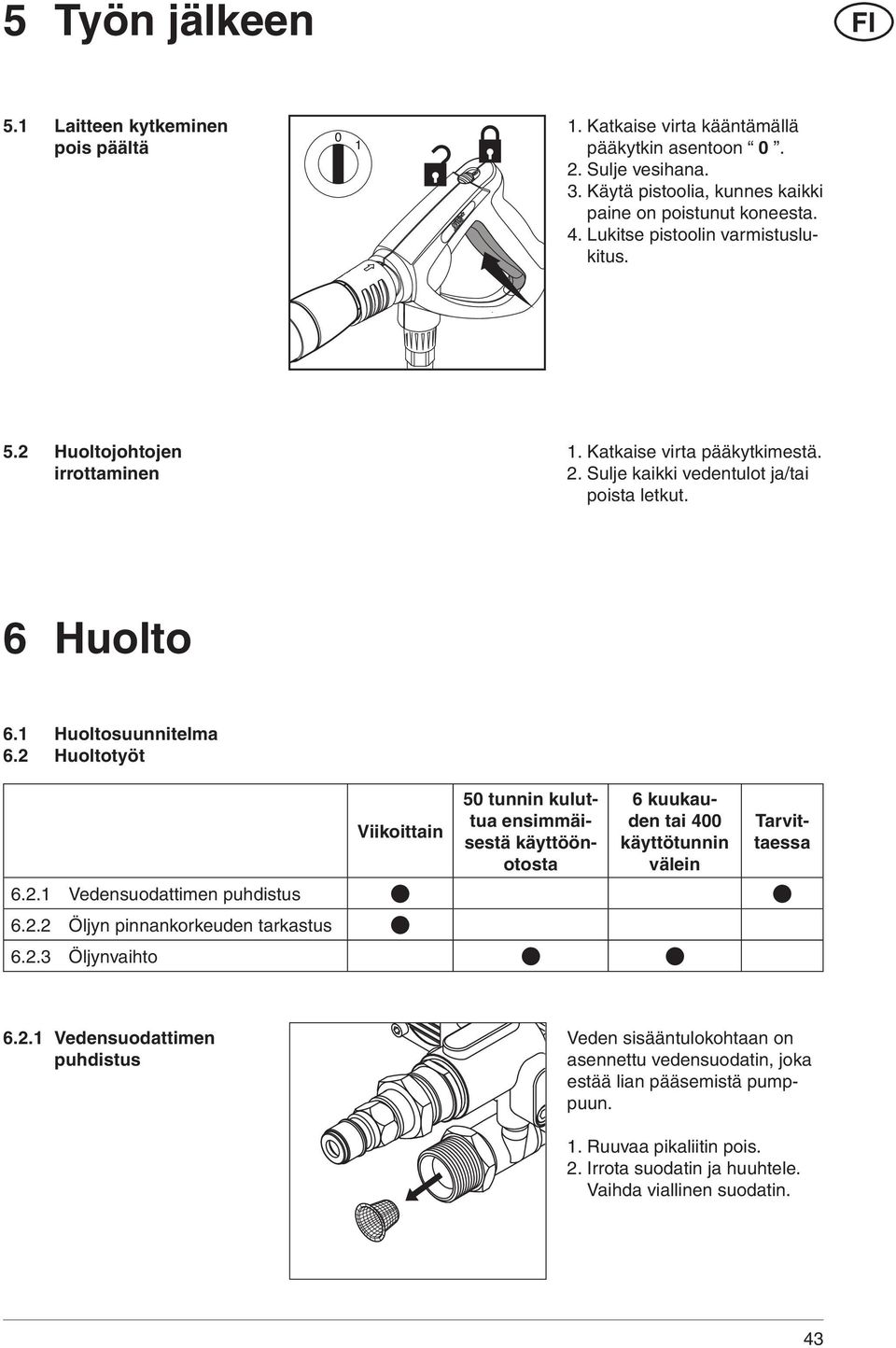

9 5 Työn jälkeen 5.1 Laitteen kytkeminen pois päältä 1. Katkaise virta kääntämällä pääkytkin asentoon Sulje vesihana. 3. Käytä pistoolia, kunnes kaikki paine on poistunut koneesta. 4. Lukitse pistoolin varmistuslukitus. 5.2 Huoltojohtojen irrottaminen 1. Katkaise virta pääkytkimestä. 2. Sulje kaikki vedentulot ja/tai poista letkut. 6 Huolto 6.1 Huoltosuunnitelma 6.2 Huoltotyöt Viikoittain 50 tunnin kuluttua ensimmäisestä käyttöönotosta 6 kuukauden tai 400 käyttötunnin välein Tarvittaessa Vedensuodattimen puhdistus Öljyn pinnankorkeuden tarkastus Öljynvaihto Vedensuodattimen puhdistus Veden sisääntulokohtaan on asennettu vedensuodatin, joka estää lian pääsemistä pumppuun. 1. Ruuvaa pikaliitin pois. 2. Irrota suodatin ja huuhtele. Vaihda viallinen suodatin. 43

10 6.2.2 Öljyn pinnankorkeuden tarkastus 1. Tarkasta, onko öljyn pinnankorkeus min. ja max. merkintöjen välissä, lisää öljyä tarvittaessa (katso öljylaji luvusta 8.3). MAX MIN Öljynvaihto 1. Avaa pumppukotelon öljynpoistoruuvi, laske öljy sopivaan astiaan ja toimita asianmukaiseen jätehuoltoon. 2. Kierrä öljynpoistoruuvi kiinni. 3. Täytä uutta öljyä, tarkista VAROITUS! Laitteen käyttö elintarvikkeiden parissa vaatii tarkoitukseen sopivan erikoispumppuöljyn. Tarkempia tietoja saat jälleenmyyjältä. öljynpinnankorkeus ja sulje öljyntäyttötulppa. Katso öljylaji ja öljymäärä luvusta

11 7 Häiriöiden poisto Häiriö Syy Korjaus Paine laskee > Ilmaa järjestelmässä Poista ilma järjestelmästä käyttämällä painepistoolia lyhyin väliajoin useita kertoja, ota laite tarvittaessa lyhyeksi ajaksi käyttöön ilman paineletkua. > Painesuutin tukossa/kulunut Puhdista tai vaihda painesuutin. Paine vaihtelee > Pumppu imee ilmaa (mahdollista Tarkasta imulaitteiston ilmatiiviys vain imutoiminnossa) > Vedenpuute Avaa vesihana Moottori ei käynnisty päällekytkettäessäv Moottori hurisee päällekytkettäessä, mutta ei käynnisty Kone kytkeytyy poispäältä > Vedentuloputki liian pitkä tai sen halkaisija on liian pieni > Tukkeutuneen vedensuuttimen aiheuttama vedenpuute > Vedenpuute, koska suurinta sallittua imukorkeutta ei ole noudatettu > Virransyöttö ei ole yhdistettynä, virrantulo keskeytynyt > Päävirtapiirikatkaisin kytketty pois päältä > Verkkojännite liian pieni, tai vaihekatkos Käytä ohjeidenmukaista tulovesiletkua Puhdista vesiliitännän vedensuodatin (älä koskaan käytä laitetta ilman vedensuodatinta!) Katso osaa Tarkasta pistoke, johto ja pääkytkin ja anna sähköalan ammattilaisen vaihtaa tarvittaessa Kytke/vaihda päävirtapiirikatkaisin päälle Tarkastuta sähköliitäntä > Pumppu tukkeutunut Ota yhteys asiakaspalveluun > Jatkokaapelin väärä halkaisija tai pituus > Ylikuormitussuoja lauennut koska moottori on ylikuumentunut tai ylikuormittunut Käytä oikeaa kaapelin halkaisijaa tai pituutta Tarkastuta syöttöjännitteen ja laitteen jännitteen yhdenmukaisuus. Kytke pois päältä ja anna jäähtyä vähintään 3 minuuttia. > Painesuutin likainen Vaihda painesuutin > Automaattinen pysäytys/unitoimiont Katso osaa 4.3. Ota yhteys lähimpään Nilfisk-ALTO-huoltoon, mikäli muita kuin edellä mainittuja virhetoimintoja ilmenee. 45

12 8 Muuta 8.1 Koneen toimittaminen kierrätykseen Kun kone otetaan lopullisesti pois käytöstä, se on välittömästi tehtävä käyttökelvottomaksi. 1. Vedä verkkopistoke ja katkaise sähköjohto. Laitteessa on arvokkaita, kierrätykseen soveltuvia aineita. Toimita laite siis paikalliseen jätteenkeruupisteeseen. Jos haluat lisätietoja, käänny paikallisten viranomaisten tai lähimmän jälleenmyyjän puoleen. 8.2 Takuu Myönnämme takuun yleisten myynti- ja toimitusehtojemme mukaisesti. Oikeudet teknisten uudistusten mukanaantuomiin muutoksiin pidätetään. 8.3 Tekniset tiedot MAXXI 4-73S Jännite 400 V / 3~/ 50Hz EU/EXP Sulake A 16 Sähköliitäntäaravo kw 9,1 Työpaine bar 180 Tilavuusvirta (maks.) l/h 1450 Tilavuusvirta Q IEC l/h 1350 Maks. tulolämpötila C 50 Maks. vedentulopaine bar 10 Mitat PxLxK mm 730 x 560 x 525 Laitteen paino kg 59 Äänenpainetaso 1 m:n etäisyydellä EN db(a) 83,7 Äänen tehotaso db(a) 99 Ruiskupistoolin värähtelytaso m/s² 2,5 Rekyylivoimat N 71 Öljyntäyttömäärä painepumppu l 0,45 Öljylaji SAE 15 W EY-Vaatimustenmukais uusvakuutus EY-Vaatimustenmukaisuusvakuutus Tuote: Korkeapainepesuri Tyyppi: MAXXI 4-73S Kuvaus: 400 V/3~, 50 Hz Tämän laitteen rakenne vastaa seuraavia EY-konedirektiivi 2006/42/EC määräyksiä: EY-pienjännitedirektiivi 2006/42/EC EY-direktiivi EMV 2006/95/EC Käytetyt harmonisoidut normit: EN ISO (2003), EN ISO (2003), EN (2007), EN (2006), EN (2001), EN (2006) Käytetyt kansalliset normit ja tekniset DS EN (2004) spesifikaatiot: Nilfi sk ALTO Division of Nilfisk-Advance A/S Industrivej 1 DK-9560 Hadsund Anton Sørensen General Manager of Technical Operations EAPC Hadsund,

13
