1 TONISCO TUOTEKATALOGI TYÖKALUT PUTKIVERKOSTON PAINEELLISEEN HAAROITTAMISEEN TONISCO Koneet ja laitteet valmistetaan ja kokoonpannaan Suomessa TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

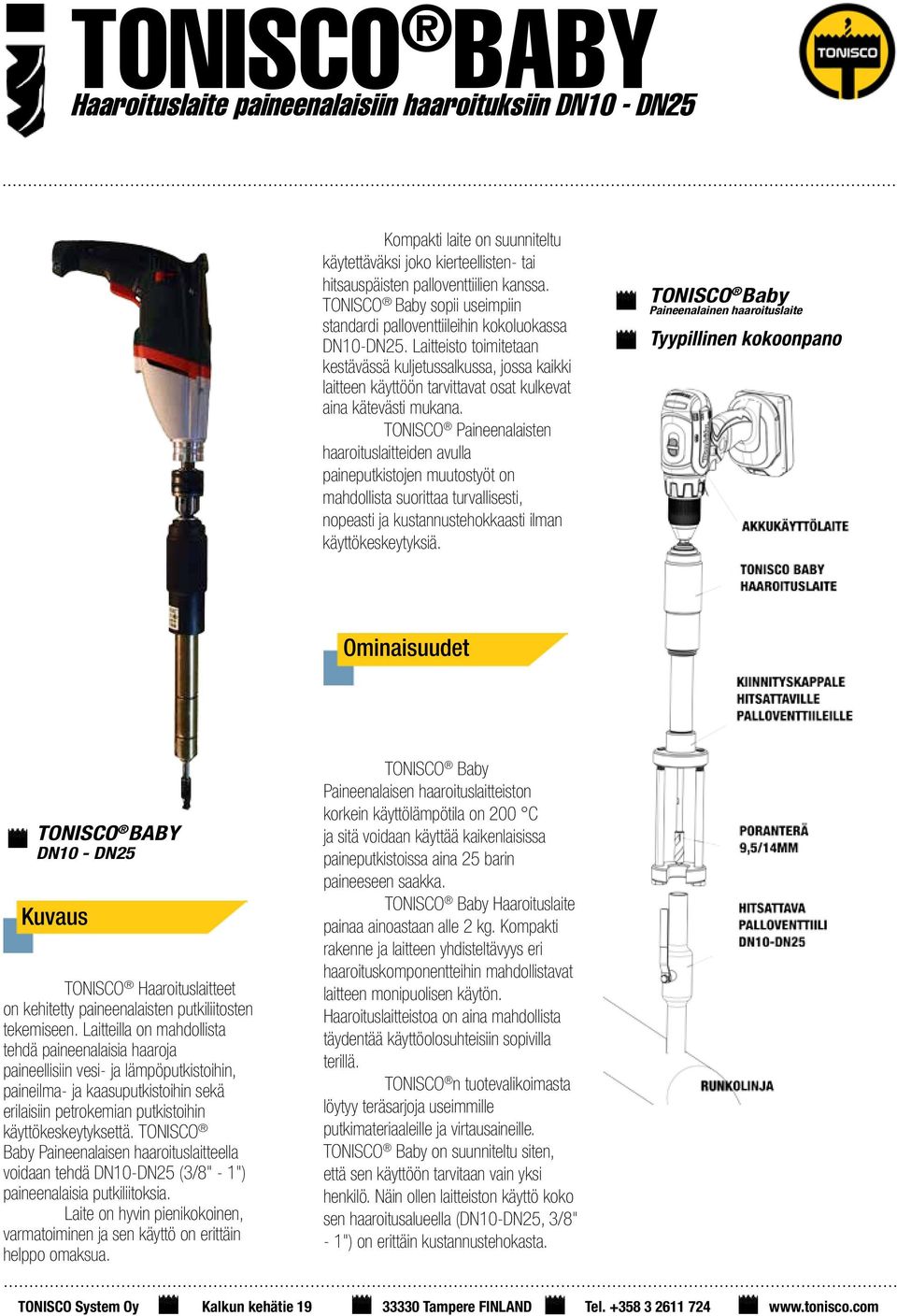

2 TONISCO BABY Haaroituslaite paineenalaisiin haaroituksiin DN0 - DN25 Kompakti laite on suunniteltu käytettäväksi joko kierteellisten- tai hitsauspäisten palloventtiilien kanssa. TONISCO Baby sopii useimpiin standardi palloventtiileihin kokoluokassa DN0-DN25. Laitteisto toimitetaan kestävässä kuljetussalkussa, jossa kaikki laitteen käyttöön tarvittavat osat kulkevat aina kätevästi mukana. TONISCO Paineenalaisten haaroituslaitteiden avulla paineputkistojen muutostyöt on mahdollista suorittaa turvallisesti, nopeasti ja kustannustehokkaasti ilman käyttökeskeytyksiä. TONISCO Baby Tyypillinen kokoonpano Ominaisuudet TONISCO BABY DN0 - DN25 Kuvaus TONISCO Haaroituslaitteet on kehitetty paineenalaisten putkiliitosten tekemiseen. Laitteilla on mahdollista tehdä paineenalaisia haaroja paineellisiin vesi- ja lämpöputkistoihin, paineilma- ja kaasuputkistoihin sekä erilaisiin petrokemian putkistoihin käyttökeskeytyksettä. TONISCO Baby Paineenalaisen haaroituslaitteella voidaan tehdä DN0-DN25 (3/8" - ") paineenalaisia putkiliitoksia. Laite on hyvin pienikokoinen, varmatoiminen ja sen käyttö on erittäin helppo omaksua. TONISCO Baby Paineenalaisen haaroituslaitteiston korkein käyttölämpötila on 200 C ja sitä voidaan käyttää kaikenlaisissa paineputkistoissa aina 25 barin paineeseen saakka. TONISCO Baby Haaroituslaite painaa ainoastaan alle 2 kg. Kompakti rakenne ja laitteen yhdisteltävyys eri haaroituskomponentteihin mahdollistavat laitteen monipuolisen käytön. Haaroituslaitteistoa on aina mahdollista täydentää käyttöolosuhteisiin sopivilla terillä. TONISCO n tuotevalikoimasta löytyy teräsarjoja useimmille putkimateriaaleille ja virtausaineille. TONISCO Baby on suunniteltu siten, että sen käyttöön tarvitaan vain yksi henkilö. Näin ollen laitteiston käyttö koko sen haaroitusalueella (DN0-DN25, 3/8" - ") on erittäin kustannustehokasta. TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

3 TONISCO BABY TONISCO BABY Haaroituslaite Tekniset tiedot Haaroituskoko: Käyttölaite: Runkomateriaali Syöttölaitteen materiaali: Tiivisteet: Tarkastus: Koeponnistus: Maksimi käyttöpaine: Maksimi käyttölämpötila: DN0 - DN25 Sähkö v / Hz 00 VA CuSn0-C-GC S355J2 EPDM (saatavana myös VITON) Painetesti ja rakennetarkastus 25 bar 25 bar 60 C (200 C Viton tiivisteillä) TONISCO BABY KOKOONPANO Tuote Tuoteno. Määrä Kierteellisille kiinnityksille Käyttölaite Baby sähkökäyttölaite DN0/5/20 Haaroituslaite Baby syöttöyksikkö Tuoteno Baby runko Kiinnityskappaleet Terät Työkalut Kiinnityskappale DN0 O-rengas DN0 Kiinnityskappale DN5 O-rengas DN5 Supistus DN20 O-rengas supistin DN20 Kiinnityskappale DN5 tiiviste Kiinnityskappale DN0 tiiviste Terä DN0/9 Terä DN 20/3 Säätölenkki Lenkkiavain akselille 7mm Kuusiokoloavain 3mm TONISCO Leikkuutahna TONISCO Voiteluaine Kuljetus Kuljetuslaatikko TONISCO Koneet ja laitteet valmistetaan ja kokoonpannaan Suomessa TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

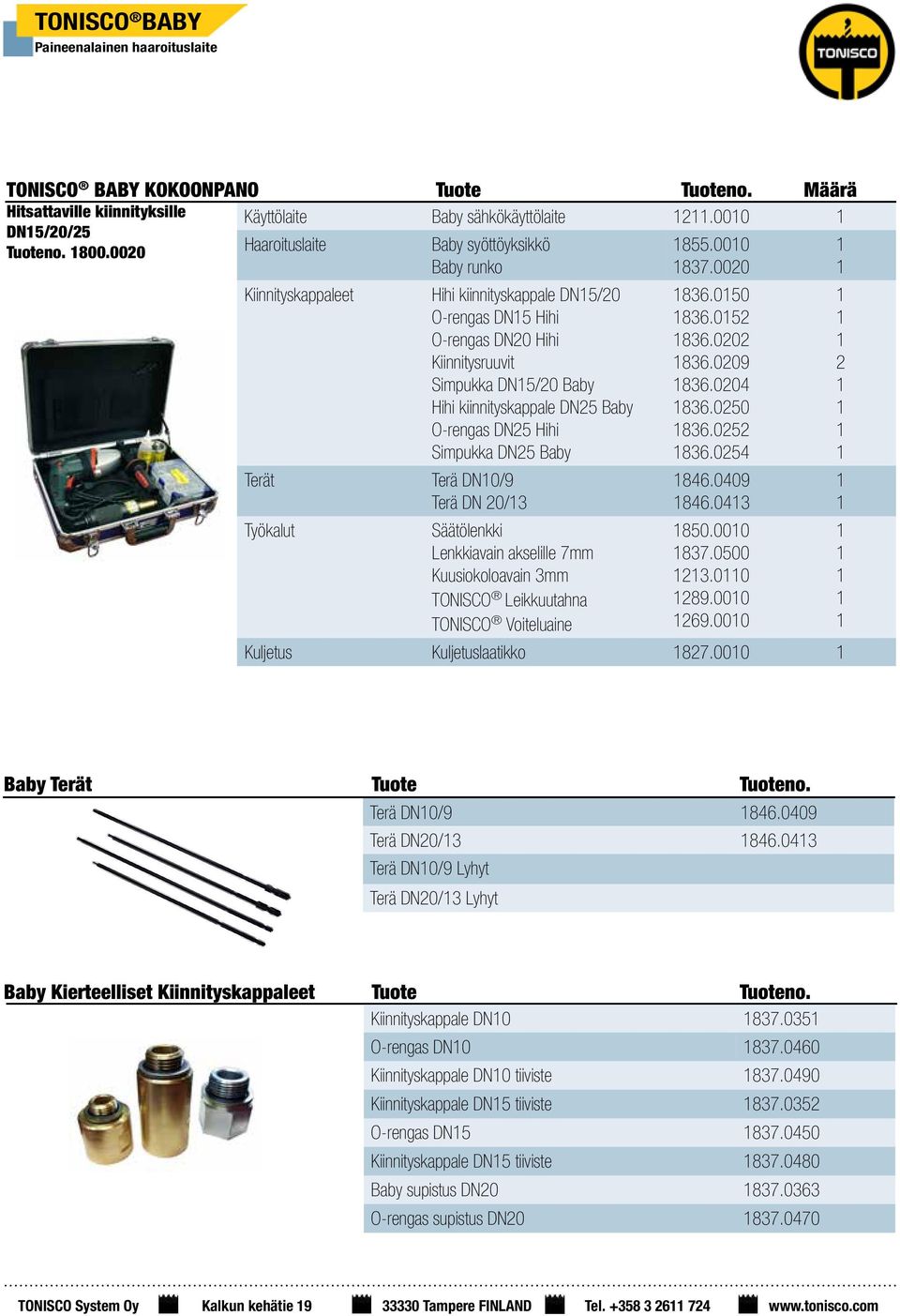

4 TONISCO BABY TONISCO BABY KOKOONPANO Tuote Tuoteno. Määrä Hitsattaville kiinnityksille Käyttölaite Baby sähkökäyttölaite DN5/20/25 Tuoteno Haaroituslaite Kiinnityskappaleet Terät Työkalut Baby syöttöyksikkö Baby runko Hihi kiinnityskappale DN5/20 O-rengas DN5 Hihi O-rengas DN20 Hihi Kiinnitysruuvit Simpukka DN5/20 Baby Hihi kiinnityskappale DN25 Baby O-rengas DN25 Hihi Simpukka DN25 Baby Terä DN0/9 Terä DN 20/3 Säätölenkki Lenkkiavain akselille 7mm Kuusiokoloavain 3mm TONISCO Leikkuutahna TONISCO Voiteluaine Kuljetus Kuljetuslaatikko Baby Terät Tuote Tuoteno. Terä DN0/ Terä DN20/ Terä DN0/9 Lyhyt Terä DN20/3 Lyhyt Baby Kierteelliset Kiinnityskappaleet Tuote Tuoteno. Kiinnityskappale DN O-rengas DN Kiinnityskappale DN0 tiiviste Kiinnityskappale DN5 tiiviste O-rengas DN Kiinnityskappale DN5 tiiviste Baby supistus DN O-rengas supistus DN TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

5 TONISCO BABY Baby HiHi Kiinnityskappaleet Tuote Tuoteno. Hihi kiinnityskappale DN5/ Simpukka DN5/20 Baby Hihi kiinnityskappale DN25 Baby Simpukka DN25 Baby O-rengas DN5 Hihi O-rengas DN20 Hihi O-rengas DN25 Hihi TONISCO BABY Vara O-renkaat Tuote Tuoteno. Laakerin O-rengas Akselin O-rengas Rungon O-rengas Kannen O-rengas TONISCO BABY Työkalut Tuote Tuoteno. Säätölenkki Lenkkiavain akselille 7mm Kuusiokoloavain 3mm TONISCO voiteluaine ja leikkuutahna Tuote Tuoteno. TONISCO Leikkuutahna TONISCO Voiteluaine TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

6 TONISCO Jr. Paineenalaisiin haaroituksiin DN20 (3/4") - DN00 (4") Yksinkertaisimmillaan laite toimii käsikäyttöisenä - terän pyöritys tapahtuu käsin laitteen mukana toimitettavaa käsiräikän avulla. Muut käyttölaitevaihtoehdot ovat sähköinen, pneumaattinen tai hydraulinen käyttölaite. Haaran paineenalainen poraus tapahtuu ohutseinämäisen reikäsahan avulla, jolloin porauslastujen määrä on pieni ja terän pyöritysvoima alhainen. TONISCO Jr. Tyypillinen kokoonpano Kuvaus TONISCO Jr. TONISCO Jr. haaroituslaitteisto on kehitetty paineenalaisten putkiliitosten tekemiseen. Laitteen avulla on mahdollista suorittaa paineenalaisia haaroituksia paineellisiin vesi- ja lämpöputkistoihin, paineilma- ja kaasuputkistoihin sekä erilaisiin petrokemian putkistoihin. TONISCO Jr. laitteen haaroitusalue on DN20-DN00 (3/4"-4"). Lisäosilla haaroitukset on mahdollista suorittaa DN50 saakka. Laite on hyvin pienikokoinen, varmatoiminen ja sen käyttö on erittäin helppo omaksua. Ominaisuudet TONISCO Jr. Paineenalaisen haaroituslaitteiston korkein käyttölämpötila on 200 C ja sitä voidaan käyttää kaikenlaisissa paineputkistoissa aina 60 barin paineeseen saakka. TONISCO Jr. Haaroituslaite painaa ainoastaan 5,5 kg. Kompakti rakenne ja laitteen yhdisteltävyys eri haaroituskomponentteihin mahdollistavat laitteen erittäin monipuolisen käytön. Haaroituslaitteisto täydennetään käyttöolosuhteisiin sopivilla reikäsahoilla, keskiterillä ja kiinnitysadaptereilla. TONISCO n tuotevalikoimasta löytyvät reikäsahat ja keskiterät kaikille mahdollisille putkimateriaaleille ja virtausaineille. Kiinnitysadaptereita on saatavilla lähes kaikkiin markkinoilta oleviin sulku- ja haaroitusventtiileihin. TONISCO Jr. on suunniteltu siten, että sen käyttöön tarvitaan vain yksi henkilö. Näin ollen laitteiston käyttö koko sen haaroitusalueella (DN20-DN50, 3/4"-6") on erittäin kustannustehokasta. TONISCO n Paineenalaisten haaroituslaitteiden avulla paineputkistojen muutostyöt on mahdollista suorittaa turvallisesti, nopeasti ja kustannustehokkaasti ilman käyttökeskeytyksiä. TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

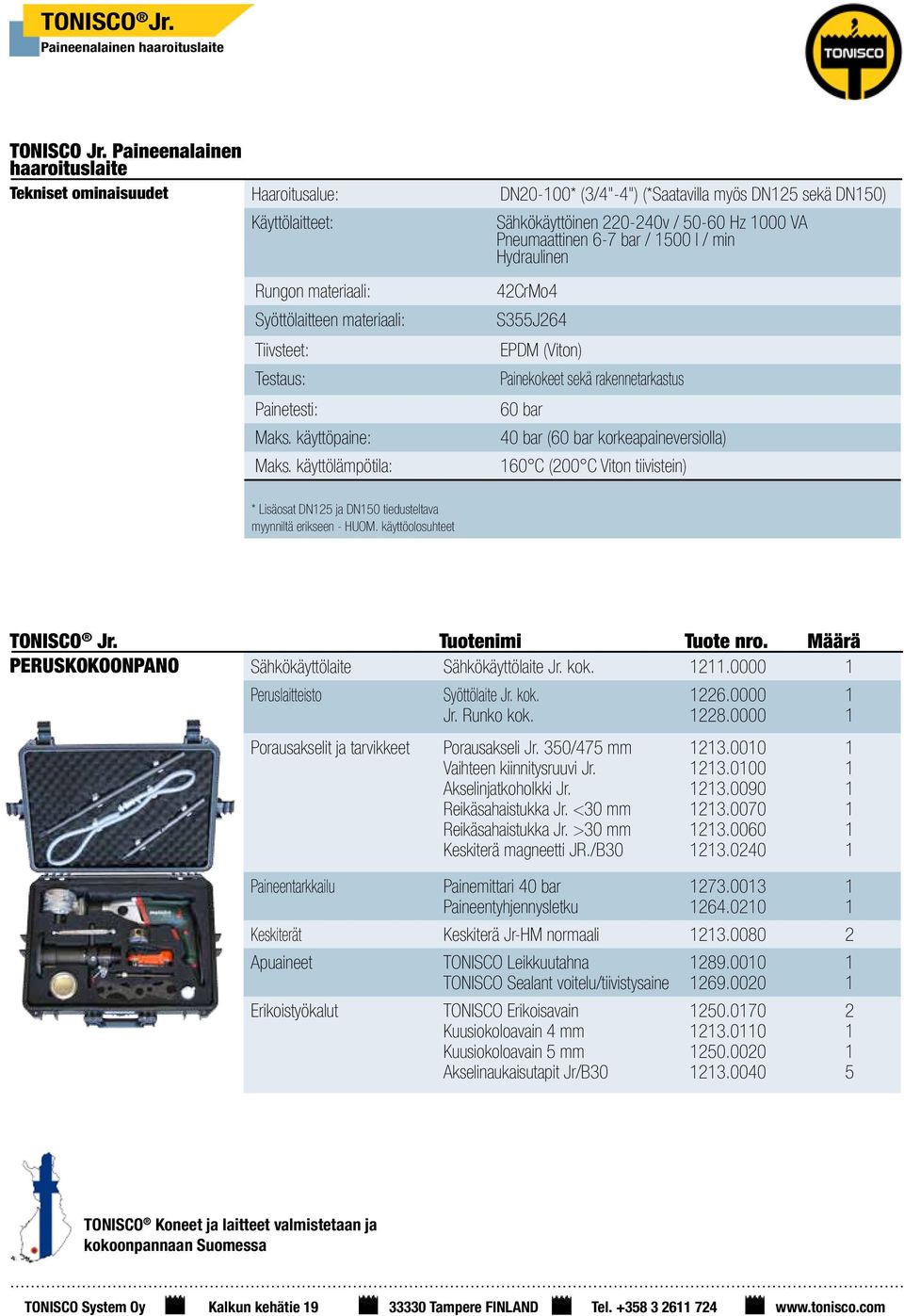

7 TONISCO Jr. TONISCO Jr. Paineenalainen haaroituslaite Tekniset ominaisuudet Haaroitusalue: DN20-00* (3/4"-4") (*Saatavilla myös DN25 sekä DN50) Käyttölaitteet: Rungon materiaali: Syöttölaitteen materiaali: Sähkökäyttöinen v / Hz 000 VA Pneumaattinen 6-7 bar / 500 l / min Hydraulinen 42CrMo4 S355J264 Tiivsteet: EPDM (Viton) Testaus: Painekokeet sekä rakennetarkastus Painetesti: 60 bar Maks. käyttöpaine: 40 bar (60 bar korkeapaineversiolla) Maks. käyttölämpötila: 60 C (200 C Viton tiivistein) * Lisäosat DN25 ja DN50 tiedusteltava myynniltä erikseen - HUOM. käyttöolosuhteet TONISCO Jr. Tuotenimi Tuote nro. Määrä PERUSKOKOONPANO Sähkökäyttölaite Sähkökäyttölaite Jr. kok Peruslaitteisto Porausakselit ja tarvikkeet Paineentarkkailu Syöttölaite Jr. kok. Jr. Runko kok. Porausakseli Jr. 350/475 mm Vaihteen kiinnitysruuvi Jr. Akselinjatkoholkki Jr. Reikäsahaistukka Jr. <30 mm Reikäsahaistukka Jr. >30 mm Keskiterä magneetti JR./B30 Painemittari 40 bar Paineentyhjennysletku Keskiterät Keskiterä Jr-HM normaali Apuaineet TONISCO Leikkuutahna TONISCO Sealant voitelu/tiivistysaine Erikoistyökalut TONISCO Erikoisavain Kuusiokoloavain 4 mm Kuusiokoloavain 5 mm Akselinaukaisutapit Jr/B TONISCO Koneet ja laitteet valmistetaan ja kokoonpannaan Suomessa TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

8 TONISCO Jr

9 Sovellukset - Rakenna oma TONISCO Jr. TONISCO Haaroituslaitteet on suunniteltu käyttäjän tarpeet huomioiden. Haaroituslaitteita voidaan käyttää erilaisissa työskentelyolosuhteissa jatkuvasti muuttuvassa toimintaympäristössä. TONISCO suunnittelutiimi tekee jatkuvasti töitä kehittääkseen haaroituslaitteita jatkuvasti muuttuviin asiakastarpeisiin. TONISCO Haaroituslaitteet perustuvat ideologialle, jonka mukaan asiakas voi itse valita käyttökohteisiin parhaiten sopivat komponentit ja TONISCO Haaroituslaitteiden tulee sopia kyseisiin komponentteihin. TONISCOn kolme ydinajatusta ovat TURVALLISUUS, KÄYTTÖMUKAVUUS sekä JOUSTAVUUS. TONISCO Haaroituslaitteen voi aina muokata käyttötarkoitukseen sopivaksi. Tämä tarkoittaa, että samalla peruslaitteelle voi suorittaa kaikenlaiset haaroitukset täydentämällä sitä tarpeen mukaan sopivilla lisäosilla. Käyttölaitteen voi valita toimintaympäristön ominaisuudet huomioiden joko käsi- tai sähkökäyttöisenä, hydraulisena tai pneumaattisena. Hydraulinen ja pneumaattinen käyttölaite sopivat käytettäväksi ATEX-ympäristössä. TONISCO Jr. Perusyksikköä voi käyttää lähes kaikkien markkinoilla olevien venttiilien ja poraventtiilien kanssa valitsemalla siihen sopivan kiinnityskappaleen (5-9). TONISCO Jr. Kiinnityskappaleita löytyy kierteellisille, hitsauspäisille ja laipallisille venttiileille. Suurin käyttöpaine kierteellisille kiinnityskappaleille on 60 bar. Laipallisia kiinnityskappaleita löytyy aina PN64 paineluokkaan asti. Myös AISI standardien mukaiset laipalliset kiinnityskappaleet ovat valikoitavissa. TONISCO tarjoaa lisäksi kattavan valikoiman reikäsahoja erilaisille materiaaleille aina muoviputkesta teräkseen ja komposiittiin. Täydennä TONISCO Jr. Haaroituslaite omien tarpeiden mukaisilla reikäsahoilla ja kiinnityskappaleilla niin olet valmis aloittamaan työskentelyn. TONISCO System - Paineenalaisen haaroittamisen avoin lähdekoodi TONISCO JR KÄYTTÖLAITEVAIHTOEHDOT. Käsikäyttölaite muoviputkille 2. Sähkökäyttölaite kaikille materiaaleille 3. Pneumaattinen käyttölaite ATEX-ympäristöön 4. Hydraulinen käyttölaite* TONISCO JR REIKÄSAHAT 5. Bi-Metallinen (HSS) Reikäsahat teräkselle ja valuraudalle 6. Carbiidi hampaiset (GE) Reikäsahat betonivuoratuille putkille 7. Carbiidi kärkiset (HM) Reikäsahat PE ja PVC muoviputkille 8. TONISCO Reikäsahat muille materiaaleille* TONISCO JR KIINNITYSKAPPALEET 9. Sisäkierteelliset kiinnityskappaleet TONISCO, VEXVE & NAVAL poraventtiileille 0. Kierteelliset kiinnityskappaleet DANFOSS poraventtiileille. Kiinnityskappaleet hitsauspäisille palloventtiileille 2. Ulkokierteelliset kiinnityskappaleet R (BSP) sisäkierteellisille palloventtiileille 2. Sisäkierteelliset kiinnityskappaleet R (BSP) ulkokierteellisille palloventtiileille 3. Alumiiniset laipalliset kiinnityskappaleet paineluokille PN0,6 (myös AISI) 4. Teräksiset laipalliset kiinnityskappaleet paineluokille PN0,6,25,40,64 (myös AISI) ESIMERKKEJÄ TONISCO JR:lle SOVELTUVISTA VENTTIILEISTÄ 5. TONISCO Poraventtiilit DN20-DN00 5. VEXVE & NAVAL Poraventtiilit DN20-N00 6. DANFOSS Poraventtiilit DN20-DN00 7. Hitsauspäiset palloventtiilit* 8. R-kierteiset palloventtiilit 9. Laipalliset luisti- ja palloventtiilit (PN0,6,25,40,64) 9. Laipalliset luisti- ja palloventtiilit (PN0,6,25,40,64) Saatavana myös muille standardeille *Ota yhteyttä myyntiin lisätietojen saamiseksi 9. 9.

10 TONISCO Jr. TONISCO Jr. laitteistoa voidaan käyttää hitsauspäisten, kierteellisten sekä laipallisten venttiilien kanssa, valitsemalla käyttötarkoitukseen sopivat kiinnityskappaleet Kierteelliset Kiinnityskappaleet Nimelliskoko Tuotenro. TONISCO porasuluille sekä VEXVE ja NAVAL Kiinnityskappale TONISCO DN poraventtiileille Kiinnityskappale TONISCO DN20/ Kiinnityskappale TONISCO DN Kiinnityskappale TONISCO DN32/ Kiinnityskappale TONISCO DN Kiinnityskappale TONISCO DN Kiinnityskappale TONISCO DN Kiinnityskappale TONISCO DN Kierteelliset Kiinnityskappaleet Nimelliskoko Tuotenro. DANFOSS poraventtiileille Danfoss Kiinnityskappale DN Danfoss Soviteholkki DN Danfoss Kiinnityskappale DN Danfoss Soviteholkki DN Danfoss Kiinnityskappale DN Danfoss Kiinnityskappale DN Danfoss Kiinnityskappale DN Danfoss Kiinnityskappale DN Ulkokierteelliset R (BSP) adapterit Nimelliskoko Tuotenro. Sisäkierteellisille sulku- ja palloventtiileille Kiinnityskappale U 3/ Kiinnityskappale U Kiinnityskappale U / Kiinnityskappale U / Kiinnityskappale U Kiinnityskappale U 2/ Kiinnityskappale U Kiinnityskappale U Sisäkierteelliset R (BSP) adapterit Nimelliskoko Tuotenro. Ulkokierteellisille sulku- ja palloventtiileille Kiinnityskappale S / Kiinnityskappale S / Kiinnityskappale S Kiinnityskappale S 2 / Kiinnityskappale S TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

11 TONISCO Jr. TONISCO VX Kiinnityskappaleet Nimelliskoko Tuotenro. Hitsauspäisille palloventtiileille DN 25 ( PN 25 ) (Danfoss, Vexve & Naval*) DN 32 ( PN 25 ) DN 40 ( PN 25 ) DN 50 ( PN 25 ) DN 65 ( PN 25 ) DN 80 ( PN 25 ) DN 00 ( PN 25 ) Adapter screw 220 ( DN32-DN50 ) Adapter screw 260 ( DN50-DN80 ) Adapter screw 280 ( DN80-DN00 ) * Tarkista yhteensopivuus viralliselta TONISCO jälleenmyyjältä Adapter screw 350 ( DN00 ) Laipalliset teräksiset kiinnityskappaleet Nimelliskoko Tuotenro. Laipallisille luisti- ja palloventtiileille DN 25 ( PN 6-40 ) DN 40/32 ( PN 6-40 ) DN 50/40 ( PN 6-40 ) DN 65 ( PN 6-40 ) DN 80 ( PN 6-40 ) DN 00 ( PN 6-40 ) Laipalliset alumiiniset kiinnityskappaleet Nimelliskoko Tuotenro. Laipallisille luisti- ja palloventtiileille DN 80 PN DN 00 PN Reikäsahaistukat Tuote Tuotenro. 20 mm - 30 mm "A" /2 " UNF-thread mm - 95 mm "B" /2 " UNF-thread Keskiterät Tuote Tuotenro. Short Pilot Drill (HM) Normal Pilot Drill (HM) Long Pilot Drill (HM) TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

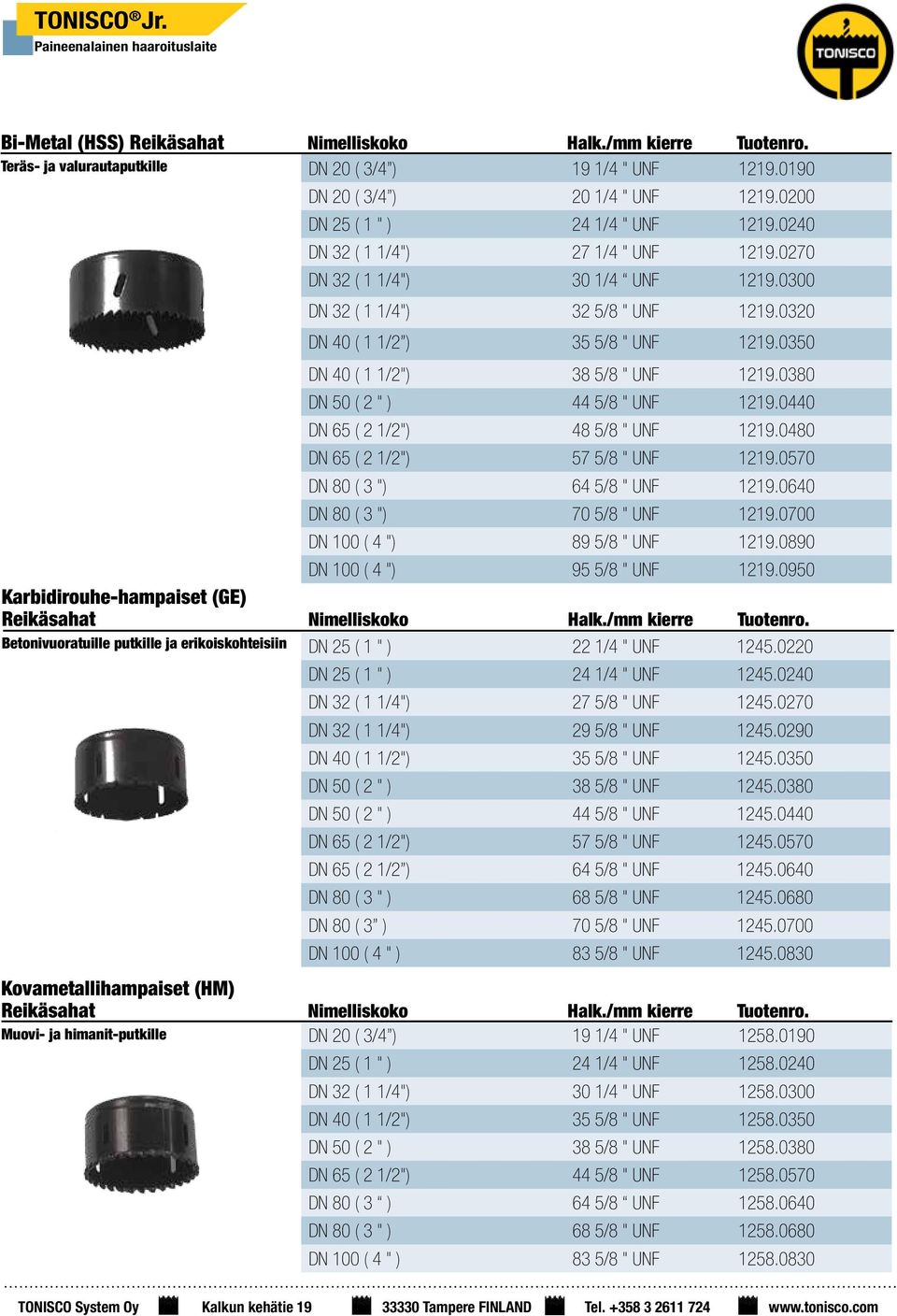

12 TONISCO Jr. Bi-Metal (HSS) Reikäsahat Nimelliskoko Halk./mm kierre Tuotenro. Teräs- ja valurautaputkille DN 20 ( 3/4 ) 9 /4 " UNF DN 20 ( 3/4 ) 20 /4 " UNF DN 25 ( " ) 24 /4 " UNF DN 32 ( /4") 27 /4 " UNF DN 32 ( /4") 30 /4 UNF DN 32 ( /4") 32 5/8 " UNF DN 40 ( /2 ) 35 5/8 " UNF DN 40 ( /2") 38 5/8 " UNF DN 50 ( 2 " ) 44 5/8 " UNF DN 65 ( 2 /2") 48 5/8 " UNF DN 65 ( 2 /2") 57 5/8 " UNF DN 80 ( 3 ") 64 5/8 " UNF DN 80 ( 3 ") 70 5/8 " UNF DN 00 ( 4 ") 89 5/8 " UNF DN 00 ( 4 ") 95 5/8 " UNF Karbidirouhe-hampaiset (GE) Reikäsahat Nimelliskoko Halk./mm kierre Tuotenro. Betonivuoratuille putkille ja erikoiskohteisiin DN 25 ( " ) 22 /4 " UNF DN 25 ( " ) 24 /4 " UNF DN 32 ( /4") 27 5/8 " UNF DN 32 ( /4") 29 5/8 " UNF DN 40 ( /2") 35 5/8 " UNF DN 50 ( 2 " ) 38 5/8 " UNF DN 50 ( 2 " ) 44 5/8 " UNF DN 65 ( 2 /2") 57 5/8 " UNF DN 65 ( 2 /2 ) 64 5/8 " UNF DN 80 ( 3 " ) 68 5/8 " UNF DN 80 ( 3 ) 70 5/8 " UNF DN 00 ( 4 " ) 83 5/8 " UNF Kovametallihampaiset (HM) Reikäsahat Nimelliskoko Halk./mm kierre Tuotenro. Muovi- ja himanit-putkille DN 20 ( 3/4 ) 9 /4 " UNF DN 25 ( " ) 24 /4 " UNF DN 32 ( /4") 30 /4 " UNF DN 40 ( /2") 35 5/8 " UNF DN 50 ( 2 " ) 38 5/8 " UNF DN 65 ( 2 /2") 44 5/8 " UNF DN 80 ( 3 ) 64 5/8 UNF DN 80 ( 3 " ) 68 5/8 " UNF DN 00 ( 4 " ) 83 5/8 " UNF TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

13 TONISCO Jr. Erikoisterä 7 mm (HSS) Tuotenimi Tuotenro. Haaroituksiin DN20 (3/4") Erikoisterä 7mm (HSS) Sähkökäyttölaite Jr Käyttöalue: Teho: Paino: DN20 (3/4 ") - DN00 (4 ") (*Saatavissa myös DN50 saakka) * V, Hz 00 W (*saatavina myös 0 V) 4,8 kg Pneumaattinen käyttölaite Jr Käyttöalue: Teho: Ilman kulutus: Paino: DN20 (3/4 ") - DN00 (4 ") (*Saatavissa myös DN50 saakka),3kw,8 m 3 / min 6-8 bar 4,8 kg Käsikäyttölaite Tuotenimi Tuotenro. TONISCO Jr. käsikäyttölaite Porausakseli ja jatkoakselit Jr. Malli Tiedot Tuotenro. Halkaisija 20 mm / /2" nelikanta 350/475 mm Normaali Akseli /600 mm RV/VX-Akseli /775 mm Pitkä akseli Jr mm jatkoakseli 90 mm mm jatkoakseli 80 mm Akselin jatkoholkki Jr. 70 mm Vaihteen kiinnitysruuvi Jr. M8X Erikoisakseli DN20 Jr. DN20 Akseli Erikois- ja akselinaukaisutyökalut Tuotenimi Tuotenro. TONISCO Jr. Erikoisavain TONISCO Jr. Akselinaukaisutapit TONISCO leikkuutahna & silikoni Tuotenimi Tuotenro. TONISCO Leikkuutahna TONISCO Sealant voitelu/tiivistysaine TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

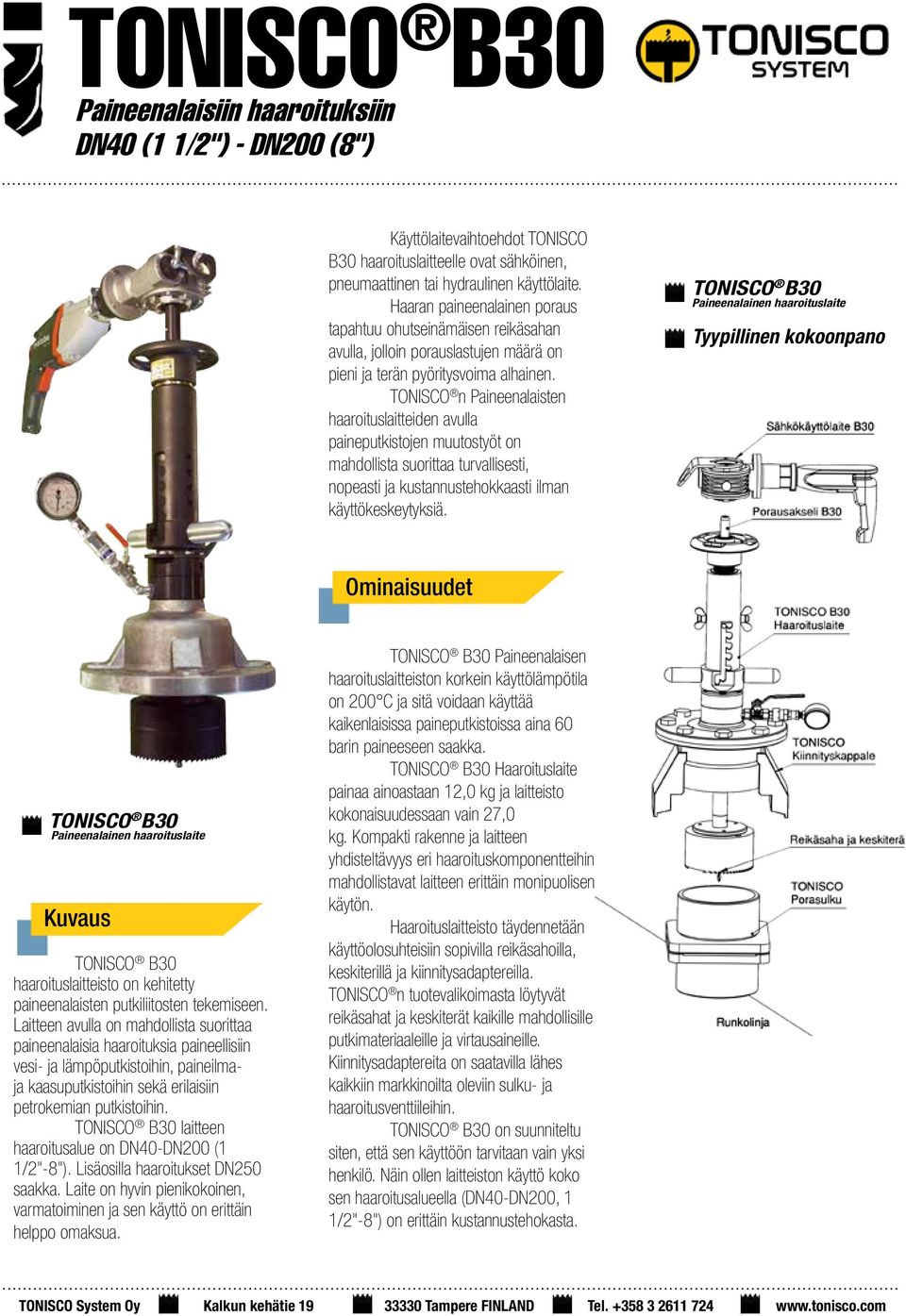

14 TONISCO B30 Paineenalaisiin haaroituksiin DN40 ( /2") - DN200 (8") Käyttölaitevaihtoehdot TONISCO B30 haaroituslaitteelle ovat sähköinen, pneumaattinen tai hydraulinen käyttölaite. Haaran paineenalainen poraus tapahtuu ohutseinämäisen reikäsahan avulla, jolloin porauslastujen määrä on pieni ja terän pyöritysvoima alhainen. TONISCO n Paineenalaisten haaroituslaitteiden avulla paineputkistojen muutostyöt on mahdollista suorittaa turvallisesti, nopeasti ja kustannustehokkaasti ilman käyttökeskeytyksiä. TONISCO B30 Tyypillinen kokoonpano Ominaisuudet TONISCO B30 Kuvaus TONISCO B30 haaroituslaitteisto on kehitetty paineenalaisten putkiliitosten tekemiseen. Laitteen avulla on mahdollista suorittaa paineenalaisia haaroituksia paineellisiin vesi- ja lämpöputkistoihin, paineilmaja kaasuputkistoihin sekä erilaisiin petrokemian putkistoihin. TONISCO B30 laitteen haaroitusalue on DN40-DN200 ( /2"-8"). Lisäosilla haaroitukset DN250 saakka. Laite on hyvin pienikokoinen, varmatoiminen ja sen käyttö on erittäin helppo omaksua. TONISCO B30 Paineenalaisen haaroituslaitteiston korkein käyttölämpötila on 200 C ja sitä voidaan käyttää kaikenlaisissa paineputkistoissa aina 60 barin paineeseen saakka. TONISCO B30 Haaroituslaite painaa ainoastaan 2,0 kg ja laitteisto kokonaisuudessaan vain 27,0 kg. Kompakti rakenne ja laitteen yhdisteltävyys eri haaroituskomponentteihin mahdollistavat laitteen erittäin monipuolisen käytön. Haaroituslaitteisto täydennetään käyttöolosuhteisiin sopivilla reikäsahoilla, keskiterillä ja kiinnitysadaptereilla. TONISCO n tuotevalikoimasta löytyvät reikäsahat ja keskiterät kaikille mahdollisille putkimateriaaleille ja virtausaineille. Kiinnitysadaptereita on saatavilla lähes kaikkiin markkinoilta oleviin sulku- ja haaroitusventtiileihin. TONISCO B30 on suunniteltu siten, että sen käyttöön tarvitaan vain yksi henkilö. Näin ollen laitteiston käyttö koko sen haaroitusalueella (DN40-DN200, /2"-8") on erittäin kustannustehokasta. TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

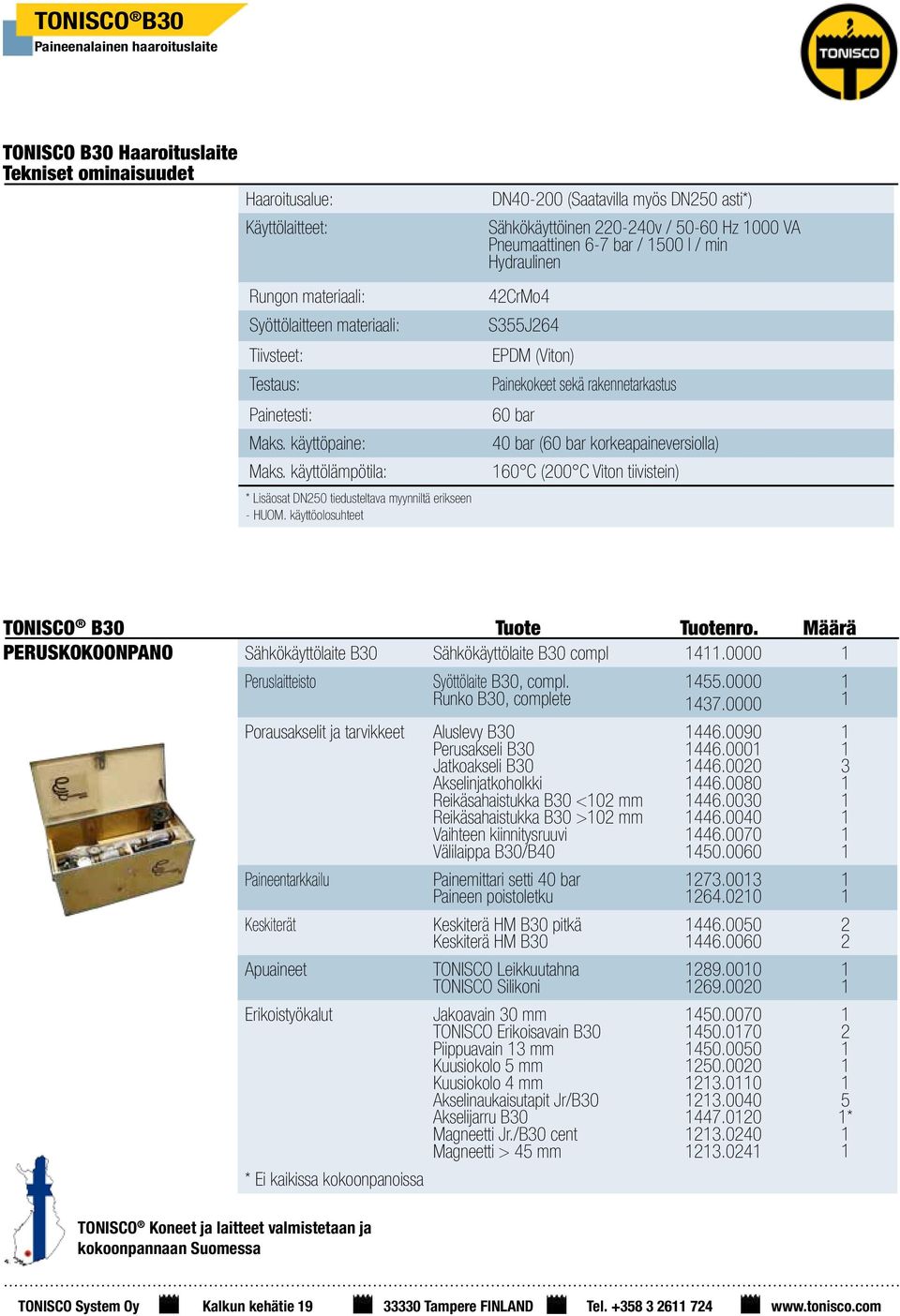

15 TONISCO B30 TONISCO B30 Haaroituslaite Tekniset ominaisuudet Haaroitusalue: DN (Saatavilla myös DN250 asti*) Käyttölaitteet: Rungon materiaali: Syöttölaitteen materiaali: Sähkökäyttöinen v / Hz 000 VA Pneumaattinen 6-7 bar / 500 l / min Hydraulinen 42CrMo4 S355J264 Tiivsteet: EPDM (Viton) Testaus: Painekokeet sekä rakennetarkastus Painetesti: 60 bar Maks. käyttöpaine: 40 bar (60 bar korkeapaineversiolla) Maks. käyttölämpötila: 60 C (200 C Viton tiivistein) * Lisäosat DN250 tiedusteltava myynniltä erikseen - HUOM. käyttöolosuhteet TONISCO B30 Tuote Tuotenro. Määrä PERUSKOKOONPANO Sähkökäyttölaite B30 Sähkökäyttölaite B30 compl Peruslaitteisto Syöttölaite B30, compl Runko B30, complete Porausakselit ja tarvikkeet Paineentarkkailu Keskiterät Apuaineet Erikoistyökalut * Ei kaikissa kokoonpanoissa TONISCO Koneet ja laitteet valmistetaan ja kokoonpannaan Suomessa Aluslevy B30 Perusakseli B30 Jatkoakseli B30 Akselinjatkoholkki Reikäsahaistukka B30 <02 mm Reikäsahaistukka B30 >02 mm Vaihteen kiinnitysruuvi Välilaippa B30/B40 Painemittari setti 40 bar Paineen poistoletku Keskiterä HM B30 pitkä Keskiterä HM B30 TONISCO Leikkuutahna TONISCO Silikoni Jakoavain 30 mm TONISCO Erikoisavain B30 Piippuavain 3 mm Kuusiokolo 5 mm Kuusiokolo 4 mm Akselinaukaisutapit Jr/B30 Akselijarru B30 Magneetti Jr./B30 cent Magneetti > 45 mm * TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

16 TONISCO B TONISCO B30 Haaroituslaite

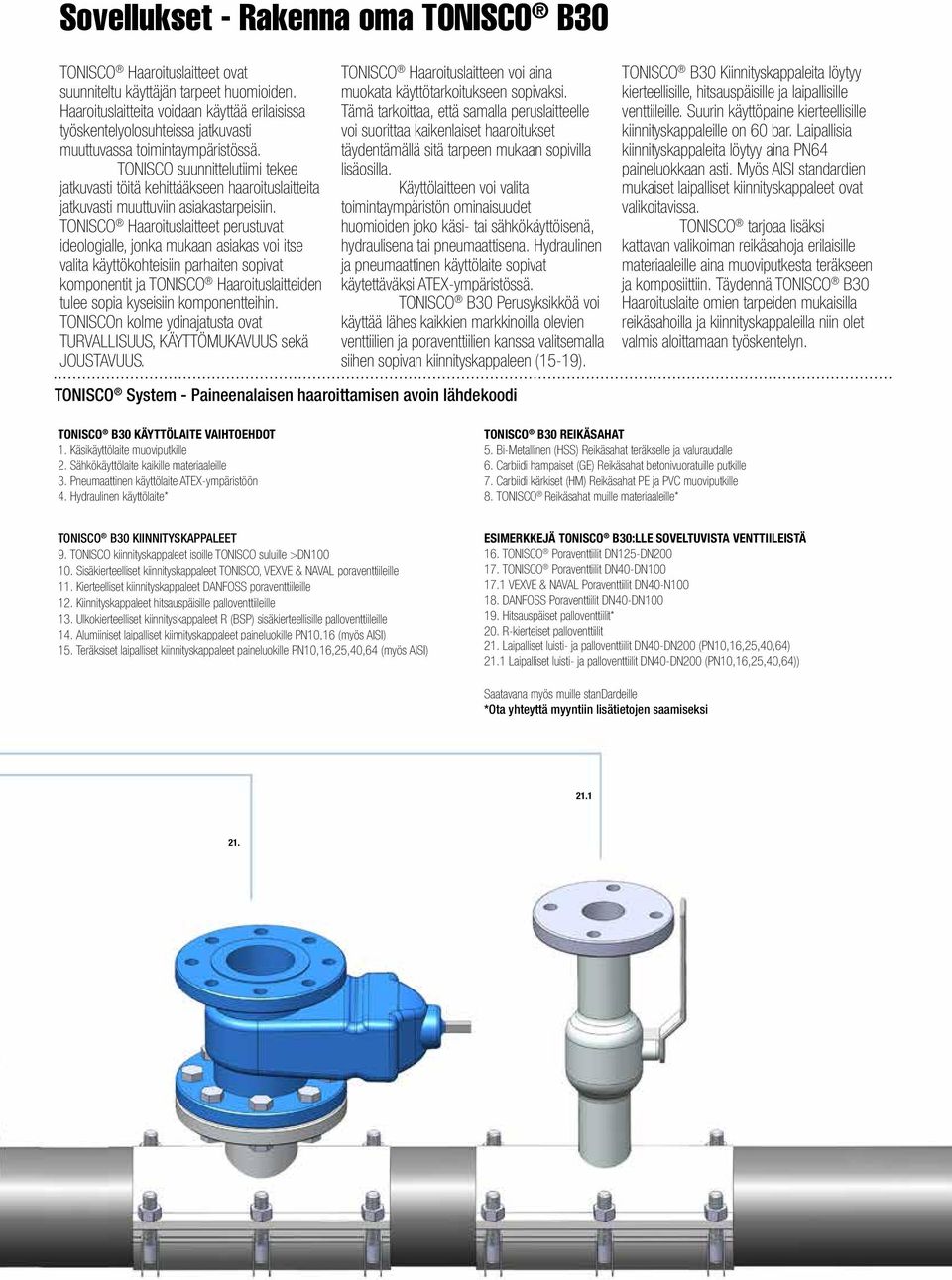

17 Sovellukset - Rakenna oma TONISCO B30 TONISCO Haaroituslaitteet ovat suunniteltu käyttäjän tarpeet huomioiden. Haaroituslaitteita voidaan käyttää erilaisissa työskentelyolosuhteissa jatkuvasti muuttuvassa toimintaympäristössä. TONISCO suunnittelutiimi tekee jatkuvasti töitä kehittääkseen haaroituslaitteita jatkuvasti muuttuviin asiakastarpeisiin. TONISCO Haaroituslaitteet perustuvat ideologialle, jonka mukaan asiakas voi itse valita käyttökohteisiin parhaiten sopivat komponentit ja TONISCO Haaroituslaitteiden tulee sopia kyseisiin komponentteihin. TONISCOn kolme ydinajatusta ovat TURVALLISUUS, KÄYTTÖMUKAVUUS sekä JOUSTAVUUS. TONISCO Haaroituslaitteen voi aina muokata käyttötarkoitukseen sopivaksi. Tämä tarkoittaa, että samalla peruslaitteelle voi suorittaa kaikenlaiset haaroitukset täydentämällä sitä tarpeen mukaan sopivilla lisäosilla. Käyttölaitteen voi valita toimintaympäristön ominaisuudet huomioiden joko käsi- tai sähkökäyttöisenä, hydraulisena tai pneumaattisena. Hydraulinen ja pneumaattinen käyttölaite sopivat käytettäväksi ATEX-ympäristössä. TONISCO B30 Perusyksikköä voi käyttää lähes kaikkien markkinoilla olevien venttiilien ja poraventtiilien kanssa valitsemalla siihen sopivan kiinnityskappaleen (5-9). TONISCO B30 Kiinnityskappaleita löytyy kierteellisille, hitsauspäisille ja laipallisille venttiileille. Suurin käyttöpaine kierteellisille kiinnityskappaleille on 60 bar. Laipallisia kiinnityskappaleita löytyy aina PN64 paineluokkaan asti. Myös AISI standardien mukaiset laipalliset kiinnityskappaleet ovat valikoitavissa. TONISCO tarjoaa lisäksi kattavan valikoiman reikäsahoja erilaisille materiaaleille aina muoviputkesta teräkseen ja komposiittiin. Täydennä TONISCO B30 Haaroituslaite omien tarpeiden mukaisilla reikäsahoilla ja kiinnityskappaleilla niin olet valmis aloittamaan työskentelyn. TONISCO System - Paineenalaisen haaroittamisen avoin lähdekoodi TONISCO B30 KÄYTTÖLAITE VAIHTOEHDOT. Käsikäyttölaite muoviputkille 2. Sähkökäyttölaite kaikille materiaaleille 3. Pneumaattinen käyttölaite ATEX-ympäristöön 4. Hydraulinen käyttölaite* TONISCO B30 REIKÄSAHAT 5. Bi-Metallinen (HSS) Reikäsahat teräkselle ja valuraudalle 6. Carbiidi hampaiset (GE) Reikäsahat betonivuoratuille putkille 7. Carbiidi kärkiset (HM) Reikäsahat PE ja PVC muoviputkille 8. TONISCO Reikäsahat muille materiaaleille* TONISCO B30 KIINNITYSKAPPALEET 9. TONISCO kiinnityskappaleet isoille TONISCO suluille >DN00 0. Sisäkierteelliset kiinnityskappaleet TONISCO, VEXVE & NAVAL poraventtiileille. Kierteelliset kiinnityskappaleet DANFOSS poraventtiileille 2. Kiinnityskappaleet hitsauspäisille palloventtiileille 3. Ulkokierteelliset kiinnityskappaleet R (BSP) sisäkierteellisille palloventtiileille 4. Alumiiniset laipalliset kiinnityskappaleet paineluokille PN0,6 (myös AISI) 5. Teräksiset laipalliset kiinnityskappaleet paineluokille PN0,6,25,40,64 (myös AISI) ESIMERKKEJÄ TONISCO B30:LLE SOVELTUVISTA VENTTIILEISTÄ 6. TONISCO Poraventtiilit DN25-DN TONISCO Poraventtiilit DN40-DN00 7. VEXVE & NAVAL Poraventtiilit DN40-N00 8. DANFOSS Poraventtiilit DN40-DN00 9. Hitsauspäiset palloventtiilit* 20. R-kierteiset palloventtiilit 2. Laipalliset luisti- ja palloventtiilit DN40-DN200 (PN0,6,25,40,64) 2. Laipalliset luisti- ja palloventtiilit DN40-DN200 (PN0,6,25,40,64)) Saatavana myös muille standardeille *Ota yhteyttä myyntiin lisätietojen saamiseksi 2. 2.

18 TONISCO B30 TONISCO B30 laitteistoa voidaan käyttää hitsauspäisten, kierteellisten sekä laipallisten venttiilien kanssa, valitsemalla käyttötarkoitukseen sopivat kiinnityskappaleet Kierteelliset Kiinnityskappaleet Nimelliskoko Tuotenro. TONISCO porasuluille sekä VEXVE ja NAVAL poraventtiileille Kiinnityskappale TONISCO DN Kiinnityskappale TONISCO DN Kiinnityskappale TONISCO DN Kiinnityskappale TONISCO DN Kiinnityskappale TONISCO DN Kiinnityskappale TONISCO DN Kiinnityskappale TONISCO DN Kiinnityskappale TONISCO DN Välilaippa TONISCO B30/B Kiinnityslatat + pultit Kiinnityskappaleiden kuljetuslaatikko S Kiinnityskappaleiden kuljetuslaatikko L Kierteelliset Kiinnityskappaleet Nimelliskoko Tuotenro. DANFOSS poraventtiileille Danfoss Kiinnityskappale DN Danfoss Kiinnityskappale DN Danfoss Kiinnityskappale DN Danfoss Kiinnityskappale DN Ulkokierteelliset R (BSP) adapterit Nimelliskoko Tuotenro. Sisäkierteellisille sulku- ja palloventtiileille Kiinnityskappale U / Kiinnityskappale U Kiinnityskappale U 2/ Kiinnityskappale U Kiinnityskappale U Sisäkierteelliset R (BSP) adapterit Nimelliskoko Tuotenro. Ulkokierteellisille sulku- ja palloventtiileille Kiinnityskappale / Kiinnityskappale Kiinnityskappale 2 / Kiinnityskappale TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

19 TONISCO B30 TONISCO VX Kiinnityskappaleet Nimelliskoko Tuotenro. Hitsauspäisille palloventtiileille DN 40 ( PN 25 ) (Danfoss, Vexve & Naval*) DN 50 ( PN 25 ) DN 65 ( PN 25 ) DN 80 ( PN 25 ) DN 00 ( PN 25 ) DN 25 ( PN 25 ) DN 50 ( PN 25 ) DN 200 ( PN 25 ) Adapteriruuvi 220 ( DN32-DN50 ) Adapteriruuvi 260 ( DN50-DN80 ) * Tarkista yhteensopivuus viralliselta TONISCO jälleenmyyjältä Adapteriruuvi 280 ( DN80-DN00 ) Adapteriruuvi 350 ( DN00 ) Laipalliset teräksiset kiinnityskappaleet Nimelliskoko Tuotenro. Laipallisille luisti- ja palloventtiileille DN 40/32 PN6 ( PN 6-63 ) DN 50/40 PN6 ( PN 6-63 ) DN 65 PN6 ( PN 6-63 ) DN 80 PN6 ( PN 6-63 ) DN 00 PN6 ( PN 6-63 ) DN 25 PN6 ( PN 0-63 ) DN 50 PN6 ( PN 0-63 ) DN 200 PN6 ( PN 0-63 ) Laipalliset alumiiniset kiinnityskappaleet Nimelliskoko Tuotenro. Laipallisille luisti- ja palloventtiileille DN 80 PN DN 00 PN DN 50 PN DN 200 PN Reikäsahaistukat Tuote Tuotenro. 30 mm - 02 mm /2 " UNF-thread mm mm 3X Keskiterät Tuote Tuotenro. Normal Pilot Drill (HM) Long Pilot Drill (HM) TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

20 TONISCO B30 Bi-Metal (HSS) Reikäsahat Nimelliskoko Halk./mm kierre Tuotenro. Teräs- ja valurautaputkille DN 40 ( /2") 32 5/8 " UNF DN 40 ( /2") 38 5/8 " UNF DN 50 ( 2" ) 44 5/8 " UNF DN 65 ( 2 /2") 48 5/8 " UNF DN 65 ( 2 /2") 57 5/8 " UNF DN 80 ( 3" ) 64 5/8 " UNF DN 80 ( 3 ") 70 5/8 " UNF DN 00 ( 4 ") 89 5/8 " UNF DN 00 ( 4 ") 95 5/8 " UNF DN 00 ( 4" ) 89 Ø45 / 3x DN 00 ( 4" ) 95 Ø45 / 3x DN 25 ( 5") 4 Ø45 / 3x DN 25 ( 5") 2 Ø45 / 3x DN 50 ( 6") 40 Ø45 / 3x Karbidirouhe-hampaiset (GE) DN 200 ( 8") 80 Ø45 / 3x Reikäsahat Nimelliskoko Halk./mm kierre Tuotenro. Betonivuoratuille putkille ja erikoiskohteisiin DN 40 ( /2 " ) 32 5/8 " UNF DN 40 ( /2 " ) 35 5/8 " UNF DN 50 ( 2 " ) 38 5/8 " UNF DN 50 ( 2 " ) 44 5/8 " UNF DN 65 ( 2 /2") 57 5/8 " UNF DN 65 ( 2 /2"") 64 5/8 " UNF DN 80 ( 3") 68 5/8 " UNF DN 80 ( 3 " ) 70 5/8 " UNF DN 00 ( 4 " ) 83 5/8 " UNF DN 00 ( 4" ) 89 Ø45 / 3x DN 00 ( 4" ) 95 Ø45 / 3x DN 25 ( 5" ) 4 Ø45 / 3x DN 25 ( 5" ) 2 Ø45 / 3x DN 50 ( 6 " ) 40 Ø45 / 3x DN 200 ( 8 " ) 80 Ø45 / 3x Kovametallihampaiset (HM) Reikäsahat Nimelliskoko Halk./mm kierre Tuotenro. Muovi- ja himanit-putkille DN 40 ( /2") 32 5/8 " UNF DN 50 ( 2 " ) 38 5/8 " UNF DN 65 ( 2 /2") 44 5/8 " UNF DN 80 ( 3 ) 64 5/8 UNF DN 80 ( 3 " ) 68 5/8 " UNF DN 00 ( 4 " ) 83 5/8 " UNF TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

21 TONISCO B30 Sähkökäyttölaite B Pneumaattinen käyttölaite Käyttöalue: DN40 ( /2 ") - DN200 (8 ") Teho: Paino: * V, Hz 00 W (*saatavilla myös 0 V) 4,8 kg Käyttöalue: DN40 ( /2 ") - DN200 (8 ") Teho:,3KW Ilmankulutus:,8 m 3 / min 6-8 bar Paino: 4,8 kg Käsikäyttölaite Tuotenimi Tuotenro. TONISCO B30 Käsikäyttölaite Porausakseli ja jatkoakselit Jr. Malli Tiedot Tuotenro. Halkaisija 30 mm / /2" pyörö Perusakseli B30 Norm. akseli Jatkoakseli B30 55mm Akselinjatkoholkki B30 50 mm Vaihteen kiinnitysruuvi B30 M8X Aluslevy B30 DIN Akselijarru B30 Tuotenimi Tuotenro. TONISCO B30 Akselijarru Erikois- ja akselinaukaisutyökalut Tuotenimi Tuotenro. TONISCO B30 Erikoisavain TONISCO Jr/B30 Akselinaukaisutapit TONISCO leikkuutahna & silikoni Tuotenimi Tuotenro. TONISCO Leikkuutahna TONISCO Sealant voitelu/tiivistysaine TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

22 TONISCO B40 Paineenalaisiin haaroituksiin DN00 (4") - DN500 (20") Käyttölaitevaihtoehdot TONISCO B40 haaroituslaitteelle ovat sähköinen, pneumaattinen tai hydraulinen käyttölaite. Haaran paineenalainen poraus tapahtuu ohutseinämäisen reikäsahan avulla, jolloin porauslastujen määrä on pieni ja tarvittava terän pyöritysvoima alhainen. TONISCO n Paineenalaisten haaroituslaitteiden avulla paineputkistojen muutostyöt on mahdollista suorittaa turvallisesti, nopeasti ja kustannustehokkaasti ilman käyttökeskeytyksiä. TONISCO B40 Tyypillinen kokoonpano Ominaisuudet TONISCO B40 Kuvaus TONISCO B40 haaroituslaitteisto on kehitetty paineenalaisten putkiliitosten tekemiseen. Laitteen avulla on mahdollista suorittaa paineenalaisia haaroituksia paineellisiin vesi- ja lämpöputkistoihin, paineilmaja kaasuputkistoihin sekä erilaisiin petrokemian putkistoihin. TONISCO B40 laitteen haaroitusalue on DN00-DN500 (4" - 20"). Laite on käyttöalueensa suhteessa hyvin pienikokoinen. TONISCO B40 Haaroituslaite on varmatoiminen ja sen käyttö on helppo omaksua. TONISCO B40 Paineenalaisen haaroituslaitteiston korkein käyttölämpötila on 200 C ja sitä voidaan käyttää kaikenlaisissa paineputkistoissa aina 60 barin paineeseen saakka. TONISCO B40 Haaroituslaite painaa ainoastaan 22 kg ja laitteistoa voidaan käyttää kahden miehen voimin. Kompakti rakenne ja laitteen yhdisteltävyys eri haaroituskomponentteihin mahdollistavat laitteen erittäin monipuolisen käytön. Haaroituslaitteisto täydennetään käyttöolosuhteisiin sopivilla reikäsahoilla, keskiterillä ja kiinnitysadaptereilla. TONISCO n tuotevalikoimasta löytyvät reikäsahat ja keskiterät kaikille mahdollisille putkimateriaaleille ja virtausaineille. Kiinnitysadaptereita on saatavilla lähes kaikkiin markkinoilta oleviin sulku- ja haaroitusventtiileihin. TONISCO B40 on suunniteltu siten, että sen käyttö on mahdollisimman turvallista ja yksinkertaista. Laitteiston käyttö koko sen haaroitusalueella (DN00-DN500, 4" - 20") on erittäin kustannustehokasta. TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

23 TONISCO B40 TONISCO B40 Haaroituslaite Tekniset ominaisuudet Haaroitusalue: DN Käyttölaitteet: Rungon materiaali: Syöttölaitteen materiaali: Sähkökäyttöinen v / Hz 700W Pneumaattinen 6-7 bar / 2000 l / min Hydraulinen AlSi0Mg AlSi0Mg Tiivsteet: EPDM (Viton) Testaus: Painekokeet sekä rakennetarkastus Painetesti: 60 bar Maks. käyttöpaine: 40 bar (60 bar korkeapaineversiolla) Maks. käyttölämpötila: 60 C (200 C Viton tiivistein) TONISCO B40 Tuote Tuote no. Määrä PERUSKOKOONPANO Sähkökäyttölaite Sähkökäyttölaite B40 täydellinen Haaroituslaite Porausakselit ja tarvikkeet Paineentarkkailu Keskiterät Apuaineet Erikoistyökalut *Ainoastaan isoja haaroja tehtäessä Syöttöyksikkö B40 täydellinen Runko B40 täydellinen Aluslevy Perusakseli 695 mm Jatkoakseli 80 mm Akselinjatkoholkki (pitkä) Vaihteen kiinnitysruuvi Istukka < 0 mm Reikäsahan kiinitysruuvit Istukka > 0 mm Reikäsahan kiinnitysruuvit Istukka > 275mm Reikäsahan kiinnitysruuvit Painemittari setti 40 bar Paineen poistoletku HSS Keskiterä Ø6mm HSS Keskiterä Ø20mm Keskiterä 25mm TONISCO Leikkuutahna TONISCO Silikoni Wrench 30 mm Istukanaukaisuavain B40 Akselinaukaisuavain B40 Akselinaikaisutappi B40 Piippuavain 3 mm Kuusiokoloavain 5 mm Magnet > 45 mm * 2 5 TONISCO Koneet ja laitteet valmistetaan ja kokoonpannaan Suomessa TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

24 TONISCO B40 Sovellukset - Rakenna oma TONISCO B40 TONISCO Haaroituslaitteet ovat suunniteltu käyttäjän tarpeet huomioiden. Haaroituslaitteita voidaan käyttää erilaisissa työskentelyolosuhteissa jatkuvasti muuttuvassa toimintaympäristössä. TONISCO suunnittelutiimi tekee jatkuvasti töitä kehittääkseen haaroituslaitteita jatkuvasti muuttuviin asiakastarpeisiin. TONISCO Haaroituslaitteet perustuvat ideologialle, jonka mukaan asiakas voi itse valita käyttökohteisiin parhaiten sopivat komponentit ja TONISCO Haaroituslaitteiden tulee sopia kyseisiin komponentteihin. TONISCOn kolme ydinajatusta ovat TURVALLISUUS, KÄYTTÖMUKAVUUS sekä JOUSTAVUUS. TONISCO Haaroituslaitteen voi aina muokata käyttötarkoitukseen sopivaksi. Tämä tarkoittaa, että samalla peruslaitteelle voi suorittaa kaikenlaiset haaroitukset täydentämällä sitä tarpeen mukaan sopivilla lisäosilla. Käyttölaitteen voi valita toimintaympäristön ominaisuudet huomioiden joko sähkökäyttöisenä, hydraulisena tai pneumaattisena. Hydraulinen ja pneumaattinen käyttölaite sopivat käytettäväksi ATEX-ympäristössä. TONISCO B40 Perusyksikköä voi käyttää lähes kaikkien markkinoilla olevien venttiilien ja poraventtiilien kanssa valitsemalla siihen sopivan kiinnityskappaleen (7-9). TONISCO B40 Kiinnityskappaleita löytyy hitsauspäisille ja laipallisille venttiileille. Suurin käyttöpaine hitsauspäisille kiinnityskappaleille on 40 bar. Laipallisia kiinnityskappaleita löytyy aina PN64 paineluokkaan asti. Myös AISI standardien mukaiset laipalliset kiinnityskappaleet ovat valikoitavissa. TONISCO tarjoaa lisäksi kattavan valikoiman reikäsahoja erilaisille materiaaleille aina muoviputkesta teräkseen ja komposiittiin. Täydennä TONISCO B40 Haaroituslaite omien tarpeiden mukaisilla reikäsahoilla ja kiinnityskappaleilla niin olet valmis aloittamaan työskentelyn. TONISCO System - Paineenalaisen haaroittamisen avoin lähdekoodi TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

25 TONISCO B40-3 TONISCO B40 KÄYTTÖLAITEVAIHTOEHDOT. Sähkökäyttölaite kaikille materiaaleille 2. Pneumaattinen käyttölaite ATEX-ympäristöön* 3. Hydraulinen käyttölaite TONISCO B40 KIINNITYSKAPPALEET 7. Kiinnityskappaleet TONISCO poraventtiileille DN25-DN Kiinnityskappaleet TONISCO poraventtiileille DN250-N Laipalliset teräskiinnityskappaleet PN0,6,25,40,64 (myös ANSI) TONISCO B40 VENTTIILIVAIHTOEHDOT 0. TONISCO Poraventtiilit DN25 - DN250. TONISCO Poraventtiilit DN250 - DN Laipalliset luistiventtiilit PN0,6,25,40,64 3. Laipalliset palloventtiilit PN0,6,25,40,64 Saatavina myös muina standardeina *Ota yhteyttä myyntiin TONISCO B40 Haaroituslaite TONISCO B40 REIKÄSAHAVAIHTOEHDOT 4. Bi-Metallinen (HSS) Reikäsahat teräkselle ja valuraudalle 5. Carbiidi hampaiset (GE) Reikäsahat betonivuoratuille putkille 6. TONISCO Reikäsahat muille materiaaleille*

26 TONISCO B40 TONISCO Kiinnityskappaleet (KKPL) Nimelliskoko Tuoteno. TONISCO Kiinnityskappale kynnet ja pultit TONISCO Kiinnityskappale DN TONISCO Kiinnityskappale DN TONISCO Kiinnityskappale DN TONISCO Kiinnityskappale DN TONISCO Kiinnityskappale DN TONISCO Kiinnityskappale DN TONISCO Kiinnityskappale DN TONISCO Kiinnityskappale DN Varatiivisteet TONISCO KKPL Nimelliskoko Tuoteno. O-rengas DN O-rengas DN O-rengas DN O-rengas DN O-rengas DN O-rengas DN O-rengas DN O-rengas DN TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

27 TONISCO B40 Laipalliset kiinnityskappaleet (DIN) Nimelliskoko Tuoteno. Laipallinen kiinnityskappale DN25 (PN6) DIN Laipallinen kiinnityskappale DN25 (PN40) DIN Laipallinen kiinnityskappale DN50 (PN6) DIN Laipallinen kiinnityskappale DN50 (PN40) DIN Laipallinen kiinnityskappale DN200 (PN6) DIN Laipallinen kiinnityskappale DN200 (PN6) DIN Laipallinen kiinnityskappale DN200 (PN0) DIN Laipallinen kiinnityskappale DN200 (PN25) DIN Laipallinen kiinnityskappale DN200 (PN40) DIN Laipallinen kiinnityskappale DN250 (PN6) DIN Laipallinen kiinnityskappale DN250 (PN6) DIN Laipallinen kiinnityskappale DN250 (PN0) DIN Laipallinen kiinnityskappale DN250 (PN25) DIN Laipallinen kiinnityskappale DN250 (PN40) DIN Laipallinen kiinnityskappale DN300 (PN6) DIN Laipallinen kiinnityskappale DN300 (PN6) DIN Laipallinen kiinnityskappale DN300 (PN0) DIN Laipallinen kiinnityskappale DN300 (PN25) DIN Laipallinen kiinnityskappale DN300 (PN40) DIN Laipallinen kiinnityskappale DN350 (PN6) DIN Laipallinen kiinnityskappale DN350 (PN6) DIN Laipallinen kiinnityskappale DN350 (PN0) DIN Laipallinen kiinnityskappale DN350 (PN25) DIN Laipallinen kiinnityskappale DN350 (PN40) DIN Laipallinen kiinnityskappale DN400 (PN6) DIN Laipallinen kiinnityskappale DN400 (PN6) DIN Laipallinen kiinnityskappale DN400 (PN0) DIN Laipallinen kiinnityskappale DN400 (PN25) DIN Laipallinen kiinnityskappale DN400 (PN40) DIN Laipallinen kiinnityskappale DN400 (PN6) DIN Laipallinen kiinnityskappale DN400 (PN6) DIN Laipallinen kiinnityskappale DN400 (PN0) DIN Laipallinen kiinnityskappale DN400 (PN25) DIN Laipallinen kiinnityskappale DN400 (PN40) DIN TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

28 TONISCO B40 Laipalliset kiinnityskappaleet (ANSI) Nimelliskoko Tuoteno. Laipallinen kiinnityskappale ANSI B6.5 4 in Laipallinen kiinnityskappale ANSI B6.5 4 in Laipallinen kiinnityskappale ANSI B6.5 4 in Laipallinen kiinnityskappale ANSI B6.5 5 in Laipallinen kiinnityskappale ANSI B6.5 5 in Laipallinen kiinnityskappale ANSI B6.5 5 in Laipallinen kiinnityskappale ANSI B6.5 6 in Laipallinen kiinnityskappale ANSI B6.5 6 in Laipallinen kiinnityskappale ANSI B6.5 6 in Laipallinen kiinnityskappale ANSI B6.5 8 in Laipallinen kiinnityskappale ANSI B6.5 8 in Laipallinen kiinnityskappale ANSI B6.5 8 in Laipallinen kiinnityskappale ANSI B6.5 0 in Laipallinen kiinnityskappale ANSI B6.5 0 in Laipallinen kiinnityskappale ANSI B6.5 0 in Laipallinen kiinnityskappale ANSI B6.5 2 in Laipallinen kiinnityskappale ANSI B6.5 2 in Laipallinen kiinnityskappale ANSI B6.5 2 in Laipallinen kiinnityskappale ANSI B6.5 4 in Laipallinen kiinnityskappale ANSI B6.5 4 in Laipallinen kiinnityskappale ANSI B6.5 4 in Laipallinen kiinnityskappale ANSI B6.5 6 in Laipallinen kiinnityskappale ANSI B6.5 6 in Laipallinen kiinnityskappale ANSI B6.5 6 in Laipallinen kiinnityskappale ANSI B6.5 6 in Laipallinen kiinnityskappale ANSI B6.5 6 in Laipallinen kiinnityskappale ANSI B6.5 6 in TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

29 TONISCO B40 (VX) Kiinnityskappaleet Nimelliskoko Tuoteno. hitsattaville palloventtiileille VX Kiinnityskappale DN25 supistettu VX Kiinnityskappale DN50 supistettu VX Kiinnityskappale DN200 supistettu VX Kiinnityskappale DN250 supistettu VX Kiinnityskappale DN300 supistettu VX Kiinnityskappale DN350 supistettu VX Kiinnityskappale DN400 supistettu Varatiivisteet ja ruuvit Nimelliskoko Tuoteno. VX Kiinnityskappaleille O-rengas DN O-rengas DN O-rengas DN O-rengas DN O-rengas DN O-rengas DN O-rengas DN Kiinnitysruuvit DN Kiinnitysruuvit DN Kiinnitysruuvit DN Kiinnitysruuvit DN Kiinnitysruuvit DN Kiinnitysruuvit DN Kiinnitysruuvit DN TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

30 TONISCO B40 Bi-Metalliset (HSS) Reikäsahat Nimelliskoko Tuoteno. Teräs- ja valurautaputkille Reikäsaha HSS 89 mm / B Reikäsaha HSS 95 mm / B Reikäsaha HSS 4 mm / B Reikäsaha HSS 2 mm / B Reikäsaha HSS 40 mm / B Reikäsaha HSS 80 mm / B Reikäsaha HSS 220 mm / B Reikäsaha HSS 270 mm / B Reikäsaha HSS 320 mm / B Reikäsaha HSS 355 mm / B Reikäsaha HSS 404 mm / B Reikäsaha HSS 452 mm / B Reikäsaha HSS 505 mm / B Reikäsaha HSS 608 mm / B Reikäsaha HSS 708 mm / B Carbiidi Terälliset (GE) Reikäsahat Nimelliskoko Tuoteno. Betonivuoratuille putkille Reikäsaha GE 89 mm / B Reikäsaha GE 2 mm / B Reikäsaha GE 40 mm / B Reikäsaha GE 80 mm / B ReikäsahaGE 220 mm / B Reikäsaha GE 270 mm / B Reikäsaha GE 320 mm / B Reikäsaha GE 355 mm / B Reikäsaha GE 404 mm / B Reikäsaha GE 452 mm / B Reikäsaha GE 505 mm / B ReikäsahaGE 608 mm / B Reikäsaha GE 708 mm / B Keskiterät Nimelliskoko Tuoteno. HSS Keskiterä Ø6mm HSS Keskiterä Ø20mm Keskiterä 25mm TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

31 TONISCO B40 Sähkökäyttölaite Haaroituskoko: DN00 (4 ") - DN500 (20 ") Teho: Paino: * V, Hz 700 W (*saatavissa myös 0 V) 7 kg Pneumaattinen käyttölaite Haaroituskoko: DN00 (4 ") - DN500 (20 ") Teho: 2KW Tehokkuus:,8 m 3 / min 6-8 bar Paino: 5 kg Akselit Tuote Tuoteno. Halkaisija 40 mm Perusakseli 70/930mm Jatkoakseli 80 mm Akselin yläosa 200/45 mm Akselin alaosa 60/680 mm Jatkoholkki 95 mm Akselin kiinnitysruuvi Aluslevy Istukat Tuote Tuoteno. Istukka < 0 mm Reikäsahan kiinnitysruuvi Keskiterän kiristysruuvi Istukka > 0 mm Reikäsahan kiinnitysruuvi Keskiterän kiristysruuvi Istukka > 275mm Reikäsahan kiinnitysruuvi Keskiterän kiristysruuvi Aukaisuavaimet Tuote Tuoteno. Istukanaukaisija B Akselinaukaisija Aukaisutappi TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel
