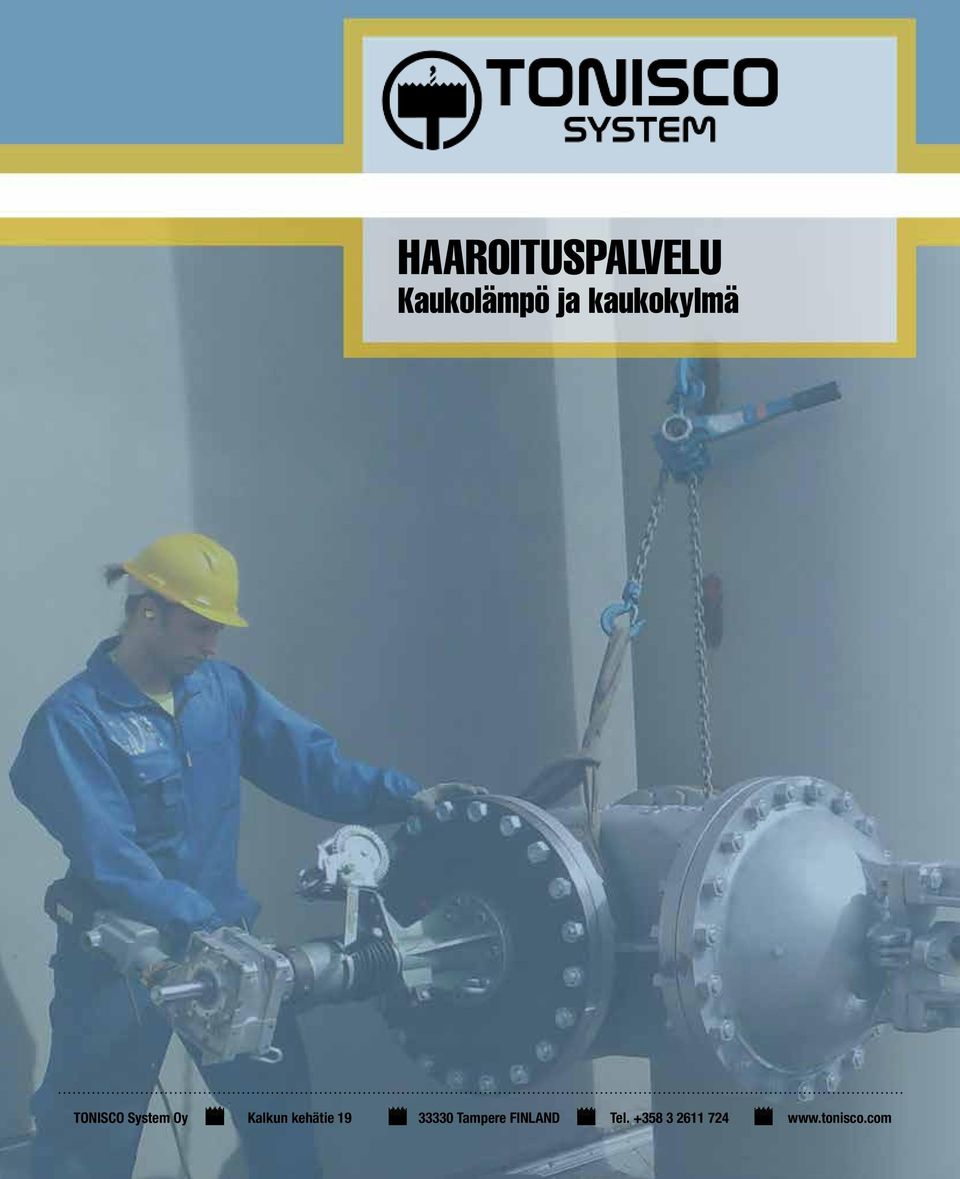

1 HAAROITUSPALVELU Kaukolämpö ja kaukokylmä TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel

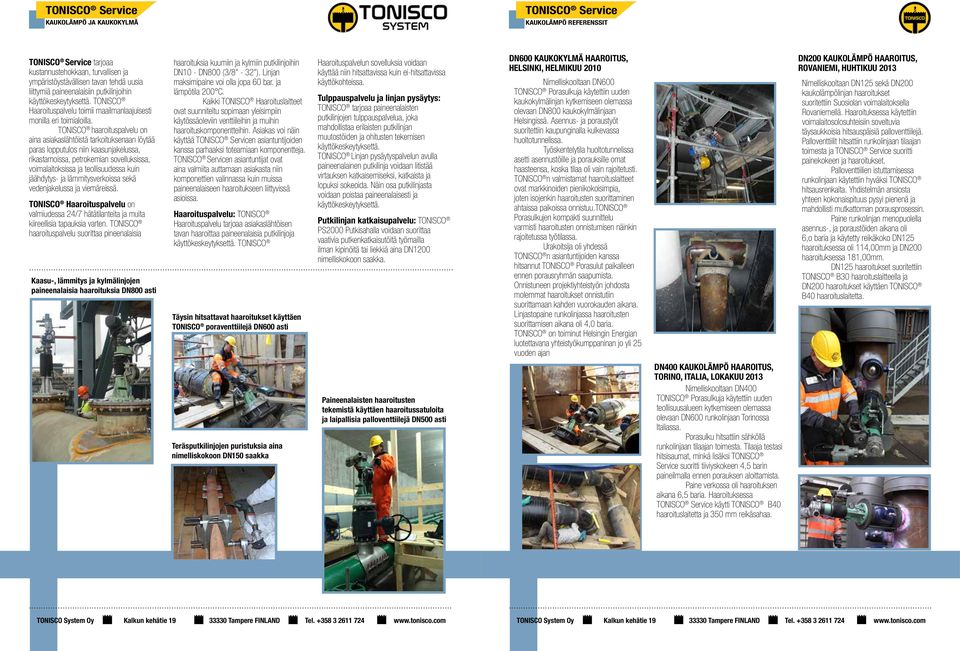

2 KAUKOLÄMPÖ JA KAUKOKYLMÄ KAUKOLÄMPÖ REFERENSSIT tarjoaa kustannustehokkaan, turvallisen ja ympäristöystävällisen tavan tehdä uusia liittymiä paineenalaisiin putkilinjoihin käyttökeskeytyksettä. TONISCO Haaroituspalvelu toimii maailmanlaajuisesti monilla eri toimialoilla. TONISCO haaroituspalvelu on aina asiakaslähtöistä tarkoituksenaan löytää paras lopputulos niin kaasunjakelussa, rikastamoissa, petrokemian sovelluksissa, voimalaitoksissa ja teollisuudessa kuin jäähdytys- ja lämmitysverkoissa sekä vedenjakelussa ja viemäreissä. TONISCO Haaroituspalvelu on valmiudessa 24/7 hätätilanteita ja muita kiireellisia tapauksia varten. TONISCO haaroituspalvelu suorittaa pineenalaisia Kaasu-, lämmitys ja kylmälinjojen paineenalaisia haaroituksia DN800 asti haaroituksia kuumiin ja kylmiin putkilinjoihin DN10 - DN800 (3/8" - 32"). Linjan maksimipaine voi olla jopa 60 bar. ja lämpötila 200 C. Kaikki TONISCO Haaroituslaitteet ovat suunniteltu sopimaan yleisimpiin käytössäoleviin venttiileihin ja muihin haaroituskomponentteihin. Asiakas voi näin käyttää n asiantuntijoiden kanssa parhaaksi toteamiaan komponentteja. n asiantuntijat ovat aina valmiita auttamaan asiakasta niin komponettien valinnassa kuin muissa paineenalaiseen haaroitukseen liittyvissä asioissa. Haaroituspalvelu: TONISCO Haaroituspalvelu tarjoaa asiakaslähtöisen tavan haaroittaa paineenalaisia putkilinjoja käyttökeskeytyksettä. TONISCO Täysin hitsattavat haaroitukset käyttäen TONISCO poraventtiilejä DN600 asti Haaroituspalvelun sovelluksia voidaan käyttää niin hitsattavissa kuin ei-hitsattavissa käyttökohteissa. Tulppauspalvelu ja linjan pysäytys: TONISCO tarjoaa paineenalaisten putkilinjojen tulppauspalvelua, joka mahdollistaa erilaisten putkilinjan muutostöiden ja ohitusten tekemisen käyttökeskeytyksettä. TONISCO Linjan pysäytyspalvelun avulla paineenalainen putkilinja voidaan litistää virtauksen katkaisemiseksi, katkaista ja lopuksi sokeoida. Näin osa putkilinjasta voidaan poistaa paineenalaisesti ja käyttökeskeytyksettä. Putkilinjan katkaisupalvelu: TONISCO PS2000 Putkisahalla voidaan suorittaa vaativia putkenkatkaisutöitä työmailla ilman kipinöitä tai liekkiä aina DN1200 nimelliskokoon saakka. DN600 KAUKOKYLMÄ HAAROITUS, HELSINKI, HELMIKUU 2010 Nimelliskooltaan DN600 TONISCO Porasulkuja käytettiin uuden kaukokylmälinjan kytkemiseen olemassa olevaan DN800 kaukokylmälinjaan Helsingissä. Asennus- ja poraustyöt suoritettiin kaupunginalla kulkevassa huoltotunnelissa. Työskentelytila huoltotunnelissa asetti asennustöille ja porauksille omat haasteensa, koska tilaa oli vain rajoitetusti. TONISCO n valmistamat haaroituslaitteet ovat markkinoiden pienikokoisimpia, joten isojenkin haaroitusten suorittaminen ahtaissa paikoissa onnistuu.tonisco Porasulkujen kompakti suunnittelu varmisti haaroitusten onnistumisen näinkin rajoitetussa työtilassa. Urakoitsija oli yhdessä TONISCO n asiantuntijoiden kanssa hitsannut TONISCO Porasulut paikalleen ennen porausryhmän saapumista. Onnistuneen projektiyhteistyön johdosta molemmat haaroitukset onnistutiin suorittamaan kahden vuorokauden aikana. Linjastopaine runkolinjassa haaroitusten suorittamisen aikana oli 4,0 baria. TONISCO on toiminut Helsingin Energian luotettavana yhteistyökumppaninan jo yli 25 vuoden ajan DN200 KAUKOLÄMPÖ HAAROITUS, ROVANIEMI, HUHTIKUU 2013 Nimelliskooltaan DN125 sekä DN200 kaukolämpölinjan haaroitukset suoritettiin Suosiolan voimalaitoksella Rovaniemellä. Haaroituksessa käytettiin voimalaitosolosuhteisiin soveltuvia täysaukkoisia hitsauspäisiä palloventtiilejä. Palloventtiilit hitsattiin runkolinjaan tilaajan toimesta ja suoritti painekokeen ja haaroitukset. Palloventtiilien istuttamisessa runkolinjaan käytettiin hyväksi TONISCO hitsausrenkaita. Yhdistelmän ansiosta yhteen kokonaispituus pysyi pienenä ja mahdollisti mutkattoman porausprosessin. Paine runkolinjan menopuolella asennus-, ja poraustöiden aikana oli 6,o baria ja käytetty reikäkoko DN125 haaroituksessa oli 114,00mm ja DN200 haaroituksessa 181,00mm. DN125 haaroitukset suoritettiin TONISCO B30 haaroituslaitteella ja DN200 haaroitukset käyttäen TONISCO B40 haaroituslaitetta. Teräsputkilinjojen puristuksia aina nimelliskokoon DN150 saakka Paineenalaisten haaroitusten tekemistä käyttäen haaroitussatuloita ja laipallisia palloventtiilejä DN500 asti DN400 KAUKOLÄMPÖ HAAROITUS, TORINO, ITALIA, LOKAKUU 2013 Nimelliskooltaan DN400 TONISCO Porasulkuja käytettiin uuden teollisuusalueen kytkemiseen olemassa olevaan DN600 runkolinjaan Torinossa Italiassa. Porasulku hitsattiin sähköllä runkolinjaan tilaajan toimesta. Tilaaja testasi hitsisaumat, minkä lisäksi TONISCO Service suoritti tiiviyskokeen 4,5 barin paineilmalla ennen porauksen aloittamista. Paine verkossa oli haaroituksen aikana 6,5 baria. Haaroituksessa käytti TONISCO B40 haaroituslaitetta ja 350 mm reikäsahaa.

3 KAUKOKYLMÄ REFERENSSIT PAINEENALAISEN HAAROITTAMISEN PERIAATE DN250, KAUKOJÄÄHDYTYS, HELSINKI, SUOMI, MAALISKUU 2013 Kiinteistön kaukojäähdytyspäälinjaan haluttiin neljä uutta jäähdytyslähtöä Pasilassa, Helsingissä. Teräksisen päälinjan nimelliskoko oli DN300 ja suoritetut haaroitukset olivat DN250. Paineenalaiset haaroitukset suoritettiin n testaamien ja toimittamien ruostumattomien laippasatuloiden ja teräksisten DN250 PN16 laipallisten palloventtiilien läpi. Haaroituslaitteet kiinnitettiin laipallisiin palloventtiileihin PN16 laippakiinnityksellä. Tilaaja jatkoi haaroituksen jälkeen venttiilistä laippaosin. Paine päälinjassa oli n. 2,5 baria ja virtausaineena jäähdytysvesi. Haaroitus suoritettiin TONISCO B40 haaroituslaitteella ja käytetty teräkoko oli 220mm. DN300,KAUKOJÄÄHDYTYS, HELSINKI, SUOMI, HUHTIKUU 2014 Helsingin Energialle suoritettiin DN300 kaukokylmähaarat DN600 kaukokylmälinjaan. Työkohde sijaitsi vilkkaasti liikennöidyn risteyksen alla Helsingin kaupungin sykkeessä. on tehnyt yhteistyötä Helsingin Energian kanssa jo pitkään ja niin tälläkin kertaa haaroitukset saatiin suoritettua yhden työpäivän aikana ja liikennejärjestelytkin palasivat normaaliksi jo ennen iltaa. TONISCO toimitti porasulut asiakkaalle etukäteen ja tämä hitsasi sulut runkolinjaan sähköhitsauksella. Haaroitukset suoritettiin DN300 TONISCO Porasulkujen läpi ja käytetty haaroituslaite oli TONISCO B40. Paine menopuolella haaroitusten aikana oli n. 6,0 baria. DN200, KAUKOJÄÄHDYTYS, BASEL, SVEITSI, KESÄKUU 2012 suoritti paineenalaiset haaroitukset tutkimuslaboratorion kaukojäähdytysjärjestelmään Baselissa Sveitsissä. Haaroituksessa käytettiin TONISCOn esivalmistelemia laippasatuloita sekä laipallisia DN200 haponkestäviä täysiaukkoisia palloventtiilejä. Haaroitukset suoritettiin tilan rajallisuuden vuoksi TONISCO B30 haaroituslaitetta käyttäen. suoritti tiiviyskokeen 4,0 barin paineilmalla ennen porauksen aloittamista. DN200 runkolinjan materiaali oli ruostumaton teräs ja paine järjestelmässä haaroitusten aikana oli n. 3 baria. TONISCO Haaroituslaitteet soveltuvat käytettäväksi lähes kaikkien teräksisten ja haponkestävien standardipalloventtiilien kanssa. Näin ollen asiakas voi aina olla varma, että kuhunkin työkohteeseen löytyy juuri siihen sopiva liitosratkaisu. TONISCO Paineenalainen haaroittaminen hitsattavilla porasuluilla ja -venttiileillä Poralaite kiinnitetään 3 tämän jälkeen sulun yläpään kiinnityskierteisiin ja suoritetaan hitsisaumojen painetesti. Painekokeella varmistetaan hitsisaumojen sekä poralaitteen tiiviys sekä sulun toiminta. Paineenalainen haaroitus suoritetaan ensiksi keskiterällä ja sen jälkeen reikäsahalla. 1. TONISCO sulun putkeen hitsattava pää muotoillaan vastaamaan runkoputken kaarevuutta hiomalla. Tämän jälkeen sulku hitsataan sähköllä, kohtisuorasti putken keskikohtaan Runkoputki puhdistetaan huolellisesti haaroituskohdalta ja moniosainen kumitiivisteellä varustettu, laipallinen haarasatula kiristetään sen ympärille. Tämän jälkeen laippasatulaan asennetaan laipallinen venttiili Reikäsahaporaus suoritettaan runkomateriaalin mukaan sopivalla, pienemmällä pyörimisnopeudella. Runkoputken irtoava kappale kiinnittyy keskiterän viiksiin. Reikäsahaporaus kestää DN kokoluokassa n min. CONTACT US FOR MORE INFORMATION! Esivalmisteltu haaralinja voidaan 4. TONISCO sulku suljetaan työntämällä hitsata sulkuun, hitsaussaumojen 6. Haaroituksen vimeisenä vaiheena hitsataan TONISCO sulun paineenkestävä sulkulevy poraussulun tiiviys voidaan varmistaa suorittamalla levyura kiinni. Lämmönkestävät elastomeeritiivisteet pitävät hahloon, jonka jälkeen porauslaite koeponnistus TONISCO sulun sulkulevyä paineen sekä levy sisässä että ulkona. Haaroitus on valmis voidaan poistaa. vasten. jatkotoimenpiteitä varten. TONISCO Paineenalainen haaroittaminen laipallisella haaroitussatulalla sekä laipallisella venttiilillä 3 3. TONISCO poralaite kootaan asentamalla siihen venttiiliin sopiva kiinnityskappale ja oikean mittaiseksi koottuun akseliin sopiva istukka, reikäsaha, sekä keskiterä. Poralaite kiinnitetään venttiiliin. Ennen porausta suoritetaan aina asianmukainen painetesti Porauksen jälkeen akseli voidaan päästää varovasti taka-asentoon käyttämällä TONISCO akselijarrua sekä tukemalla säätöholkkia molemmin käsin, irrottamalla lukitus ja päästämällä akseli niin ulos, että venttiili voidaan sulkea ja laite irrottaa Porauksen jälkeen päästetään akseli, istukka sekä keskiterään kiinnittynyt runkoputken seinämänosa paineen työntämänä ulospäin, yli TONISCO sulun luistivälistä tai palloventtiilin venttiilikoneistosta. 4. Poralaitteen käyttölaite kiinnitetään, siihen valitaan suurin pyörimisnopeus ja keskiterä porataan aloittaen hitaasti kunnon keskityksen takia. Paineen nousu painemittarissa vahvistaa läpäisyn. 7. Viimeinen vaihe on haaraputken kytkeminen venttiiliin porauslaitteen tilalle ja venttiilin aukaisu. Näin haaroitus on suoritettu paineenalaisena.

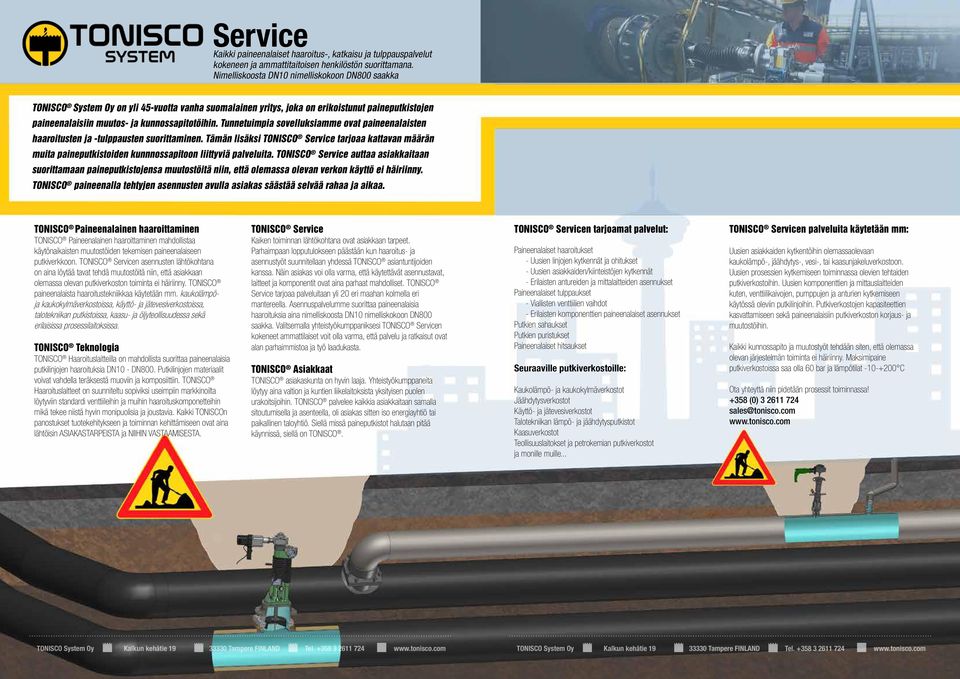

4 Service Kaikki paineenalaiset haaroitus-, katkaisu ja tulppauspalvelut kokeneen ja ammattitaitoisen henkilöstön suorittamana. Nimelliskoosta DN10 nimelliskokoon DN800 saakka TONISCO System Oy on yli 45-vuotta vanha suomalainen yritys, joka on erikoistunut paineputkistojen paineenalaisiin muutos- ja kunnossapitotöihin. Tunnetuimpia sovelluksiamme ovat paineenalaisten haaroitusten ja -tulppausten suorittaminen. Tämän lisäksi tarjoaa kattavan määrän muita paineputkistoiden kunnnossapitoon liittyviä palveluita. auttaa asiakkaitaan suorittamaan paineputkistojensa muutostöitä niin, että olemassa olevan verkon käyttö ei häiriinny. TONISCO paineenalla tehtyjen asennusten avulla asiakas säästää selvää rahaa ja aikaa. TONISCO Paineenalainen haaroittaminen TONISCO Paineenalainen haaroittaminen mahdollistaa käytönaikaisten muutostöiden tekemisen paineenalaiseen putkiverkkoon. n asennusten lähtökohtana on aina löytää tavat tehdä muutostöitä niin, että asiakkaan olemassa olevan putkiverkoston toiminta ei häiriinny. TONISCO paineenalaista haaroitustekniikkaa käytetään mm. kaukolämpöja kaukokylmäverkostoissa, käyttö- ja jätevesiverkostoissa, talotekniikan putkistoissa, kaasu- ja öljyteollisuudessa sekä erilaisissa prosessilaitoksissa. TONISCO Teknologia TONISCO Haaroituslaitteilla on mahdollista suorittaa paineenalaisia putkilinjojen haaroituksia DN10 - DN800. Putkilinjojen materiaalit voivat vahdella teräksestä muoviin ja komposiittiin. TONISCO Haaroituslaitteet on suunniteltu sopiviksi useimpiin markkinoilta löytyviin standardi venttiileihin ja muihin haaroituskomponetteihin mikä tekee niistä hyvin monipuolisia ja joustavia. Kaikki TONISCOn panostukset tuotekehitykseen ja toiminnan kehittämiseen ovat aina lähtöisin ASIAKASTARPEISTA ja NIIHIN VASTAAMISESTA. Kaiken toiminnan lähtökohtana ovat asiakkaan tarpeet. Parhaimpaan lopputulokseen päästään kun haaroitus- ja asennustyöt suunnitellaan yhdessä TONISCO asiantuntijoiden kanssa. Näin asiakas voi olla varma, että käytettävät asennustavat, laitteet ja komponentit ovat aina parhaat mahdolliset. TONISCO Service tarjoaa palveluitaan yli 20 eri maahan kolmella eri mantereella. Asennuspalvelumme suorittaa paineenalaisia haaroituksia aina nimelliskoosta DN10 nimelliskokoon DN800 saakka. Valitsemalla yhteistyökumppaniksesi n kokeneet ammattilaiset voit olla varma, että palvelu ja ratkaisut ovat alan parhaimmistoa ja työ laadukasta. TONISCO Asiakkaat TONISCO asiakaskunta on hyvin laaja. Yhteistyökumppaneita löytyy aina valtion ja kuntien liikelaitoksista yksityisen puolen urakoitsijoihin. TONISCO palvelee kaikkia asiakkaitaan samalla sitoutumisella ja asenteella, oli asiakas sitten iso energiayhtiö tai paikallinen taloyhtiö. Siellä missä paineputkistot halutaan pitää käynnissä, siellä on TONISCO. n tarjoamat palvelut: Paineenalaiset haaroitukset - Uusien linjojen kytkennät ja ohitukset - Uusien asiakkaiden/kiinteistöjen kytkennät - Erilaisten antureiden ja mittalaitteiden asennukset Paineenalaiset tulppaukset - Viallisten venttiilien vaihdot - Erilaisten komponenttien paineenalaiset asennukset Putkien sahaukset Putkien puristukset Paineenalaiset hitsaukset Seuraaville putkiverkostoille: Kaukolämpö- ja kaukokylmäverkostot Jäähdytysverkostot Käyttö- ja jätevesiverkostot Talotekniikan lämpö- ja jäähdytysputkistot Kaasuverkostot Teollisuuslaitokset ja petrokemian putkiverkostot ja monille muille... n palveluita käytetään mm: Uusien asiakkaiden kytkentöihin olemassaolevaan kaukolämpö-, jäähdytys-, vesi-, tai kaasunjakeluverkostoon. Uusien prosessien kytkemiseen toiminnassa olevien tehtaiden putkiverkostoihin. Uusien komponenttien ja mittauslaitteiden kuten, venttiilikaivojen, pumppujen ja anturien kytkemiseen käytössä oleviin putkilinjoihin. Putkiverkostojen kapasiteettien kasvattamiseen sekä paineenalaisiin putkiverkoston korjaus- ja muutostöihin. Kaikki kunnossapito ja muutostyöt tehdään siten, että olemassa olevan järjestelmän toiminta ei häiriinny. Maksimipaine putkiverkostoissa saa olla 60 bar ja lämpötilat C Ota yhteyttä niin pidetään prosessit toiminnassa! +358 (0)

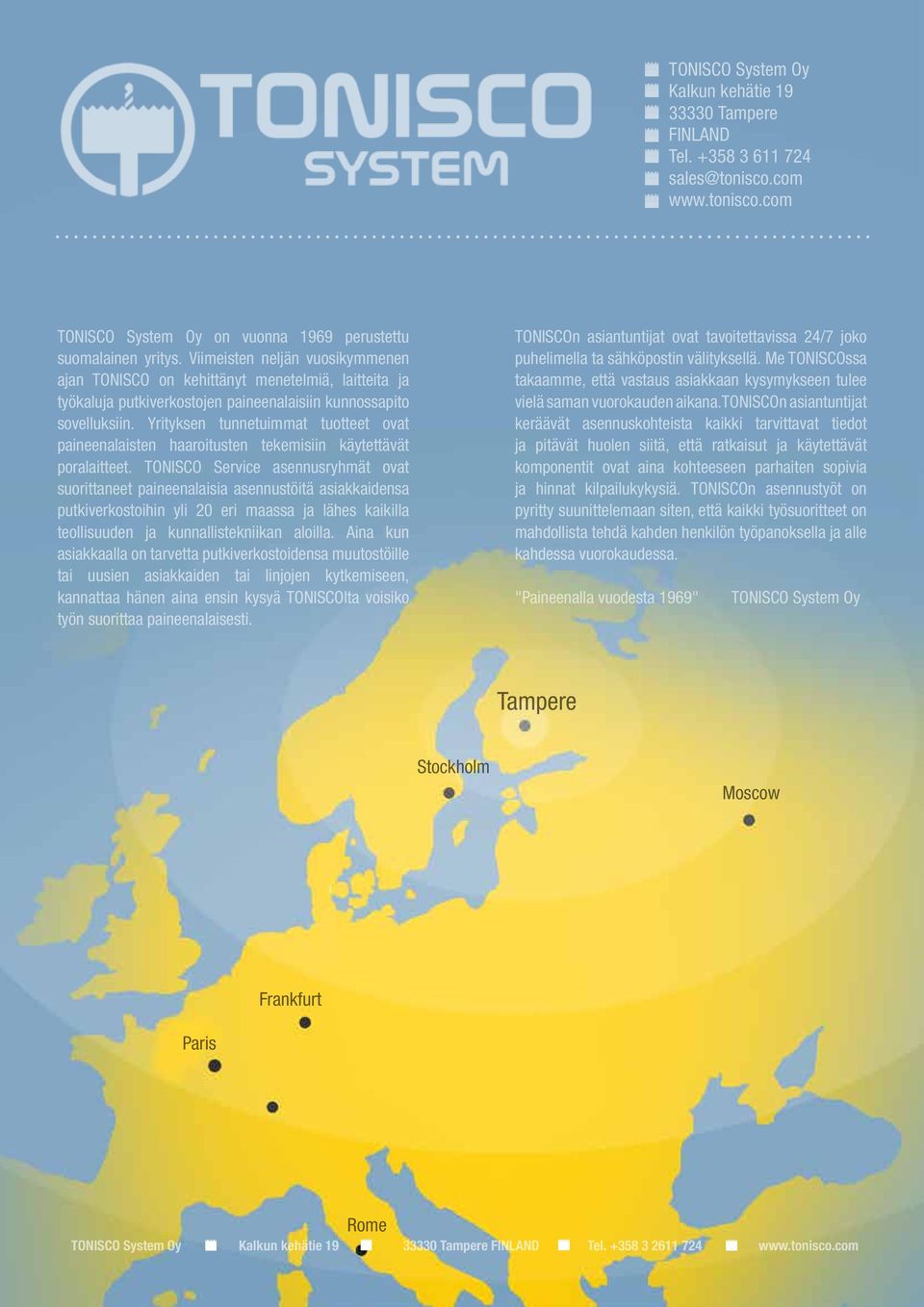

5 TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel TONISCO System Oy on vuonna 1969 perustettu suomalainen yritys. Viimeisten neljän vuosikymmenen ajan TONISCO on kehittänyt menetelmiä, laitteita ja työkaluja putkiverkostojen paineenalaisiin kunnossapito sovelluksiin. Yrityksen tunnetuimmat tuotteet ovat paineenalaisten haaroitusten tekemisiin käytettävät poralaitteet. TONISCO Service asennusryhmät ovat suorittaneet paineenalaisia asennustöitä asiakkaidensa putkiverkostoihin yli 20 eri maassa ja lähes kaikilla teollisuuden ja kunnallistekniikan aloilla. Aina kun asiakkaalla on tarvetta putkiverkostoidensa muutostöille tai uusien asiakkaiden tai linjojen kytkemiseen, kannattaa hänen aina ensin kysyä TONISCOlta voisiko työn suorittaa paineenalaisesti. TONISCOn asiantuntijat ovat tavoitettavissa 24/7 joko puhelimella ta sähköpostin välityksellä. Me TONISCOssa takaamme, että vastaus asiakkaan kysymykseen tulee vielä saman vuorokauden aikana.toniscon asiantuntijat keräävät asennuskohteista kaikki tarvittavat tiedot ja pitävät huolen siitä, että ratkaisut ja käytettävät komponentit ovat aina kohteeseen parhaiten sopivia ja hinnat kilpailukykysiä. TONISCOn asennustyöt on pyritty suunittelemaan siten, että kaikki työsuoritteet on mahdollista tehdä kahden henkilön työpanoksella ja alle kahdessa vuorokaudessa. "Paineenalla vuodesta 1969" TONISCO System Oy Tampere Stockholm Moscow Frankfurt Paris Rome TONISCO System Oy Kalkun kehätie Tampere FINLAND Tel
