1 Potilaan valvonta ja diagnostiikka Tuoteluettelo

2 Ambun tuotteita myydään kaikkialla maailmassa. Vienti muodostaa 98 % myynnistä, ja myynti hoidetaan Ambun ulkomaisten tytäryhtiöiden ja jälleenmyyjien välityksellä. Konsernin pääkonttori on Tanskan Ballerupissa. Sen tuotantolaitokset sijaitsevat Kiinan Xiamenissä ja Malesian Penangissa sekä Englannissa. Ambulla on hieman yli 1700 työntekijää, joista noin 200 työskentelee Tanskassa ja noin 1500 ulkomailla. Ambu noteerataan Kööpenhaminan OMX Nordic Exchange -pörssissä.

3 Ideas that work for life Hakemisto Ambun profiili Ambu Academy Ambu laatu Unelma henkien pelastamisesta Potilaan valvonta ja diagnostiikka Ambun EKG-elektrodit Ambu Blue Sensor elektrodit Ambu Blue Sensor Blue Sensor elektrodien sijoittaminen Lepo-EKG/12 johtimen EKG Holter, tapahtumien taltiointi ja pitkäaikainen valvonta Rasitustesti ja lyhytaikainen valvonta Vastasyntyneiden valvonta Pediatrinen valvonta Lyhytaikainen valvonta Ambu elektrodit neurofysiologiaan Neuroline-tuotteita suositellaan sovelluksiin EMG Ambu Neuroline Concentric Ambu Neuroline Monopolar EMG ja injektointi Ambu Neuroline Inoject EEG IOM Ambu Neuroline Subdermal ja Ambu Neuroline Twisted Pair Subdermal. 28 Ambu Neuroline Corkscrew IOM Stimulation Ambu Neuroline Probes. 30 EEG Ambu Neuroline Cup Electrode Ambu Neuroline Ambu Neuroline Ambu Neuroline Ground Ambu Neuroline Ambu Neuroline Kaikkia tuotteita ei välttämättä ole saatavana kaikilla markkina-alueilla. 3

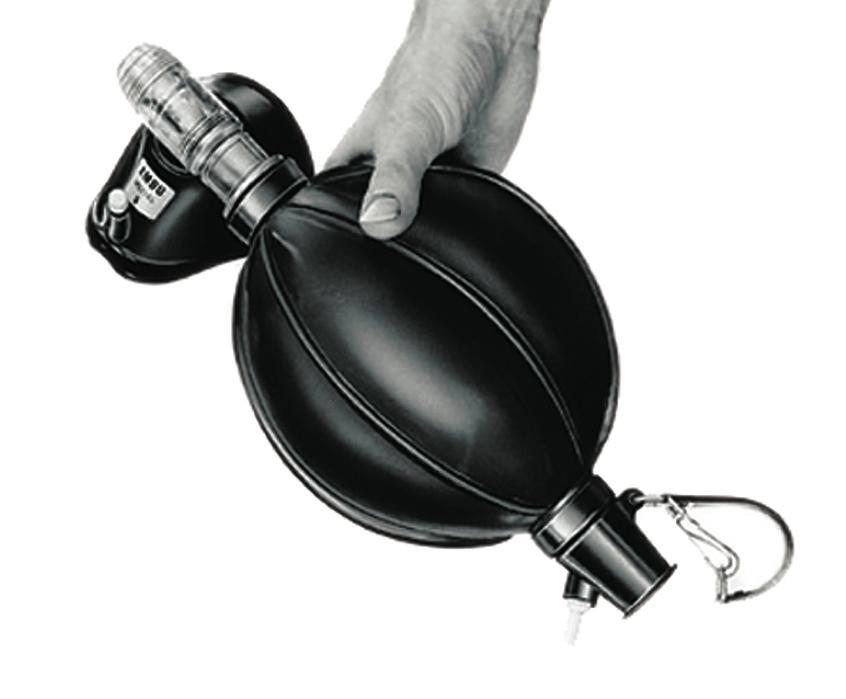

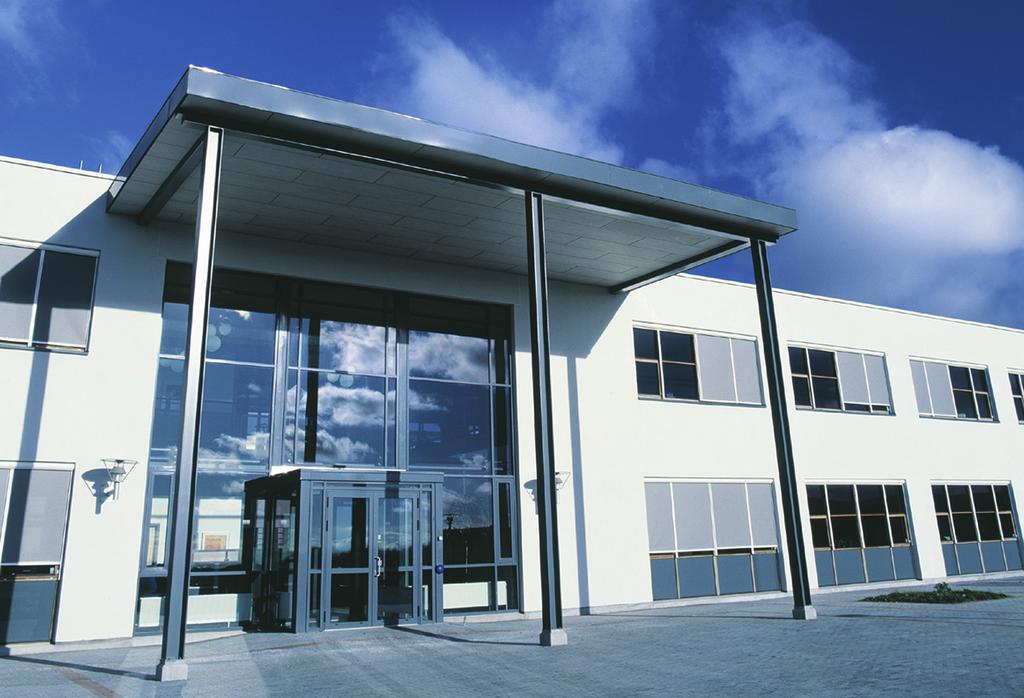

4 Ambun profiili Ambu kehittää, valmistaa ja markkinoi diagnostisia ja elämää ylläpitäviä laitteita sairaaloihin ja pelastuspalveluihin. Aina vuodesta 1956 lähtien, jolloin kehitimme ensimmäisen itsestään täyttyvän elvytyspalkeen, olemme keskittyneet kehittämään tuotteita, joita kukaan muu ei ole pitänyt mahdollisina. Tavoitteenamme on auttaa lääkäreitä, ensihoitajia ja sairaanhoitajia pelastamaan henkiä sekä parantamaan potilaiden hoitoa. Tämän saavuttaaksemme meidän on ymmärrettävä haasteet, joita opiskelijamme kohtaavat, ja pysyteltävä kehityksen eturivissä uusimpien hoitotapojen ja lääketieteellisten laitteiden alueilla. Liiketoimintamme perustuu ainutlaatuiseen tietoon ja läheisiin suhteisiin asiakkaidemme kanssa. Tiedämme, mitä heidän työnsä vaatii, ja keskitymme olemaan maailmanluokan tavarantoimittaja, joka tarjoaa luovia ratkaisuja, vankkaa ja tinkimätöntä laatua, henkilökohtaisen asiakastuen ja mahdollisuuden toimia tehokkaasti globaalin verkostomme välityksellä. ensiapu. Ensisijaisia tuotteitamme ovat ventilointituotteet tekohengitykseen, laitteet ilmateiden toiminnan varmistamiseen, elektrodit EKG-kokeisiin ja neurofysiologisiin testeihin sekä nuket ensiapukoulutukseen. Ambu maailmalla Ambun pääkonttori sijaitsee Tanskan Ballerupissa, ja sen tuotantolaitokset ovat Malesiassa ja Kiinassa. Tuotteitamme myydään ympäri maailmaa. Myynnistämme 98 % menee vientiin, ja myynti hoidetaan Ambun ulkomaisten tytäryhtiöiden tai jälleenmyyjien välityksellä. Ambulla työskentelee noin 1700 taitavaa ja motivoitunutta työntekijää, joista 200 on töissä Tanskassa ja 1500 ulkomailla. Ideas that work for life Lyhyesti sanottuna Ambun menestysresepti koostuu seuraavista olennaisista komponenteista: on löydettävä oikeat ideat sekä saatava ne toimimaan sairaaloissa ja hätätilanteissa ihmishenkien pelastamiseksi. Kolme keskeistä liiketoiminta-aluetta Ambulla on kolme liiketoiminta-aluetta: ilmatien hallinta, potilaan valvonta ja diagnostiikka sekä 4

5 Ideas that work for life Me opimme, opetamme ja tuemme Keitä olemme Academyssa me asiantuntijat tarjoamme kaikille Ambun työntekijöille, loppukäyttäjille ja jälleenmyyjille koulutusta liiketoiminta-alueisiimme kuuluvista tuotteista ja sovelluksista. Me opimme Ambu Academyn jäsenillä on vuosien opetuskokemus sekä Ambuun liittyvistä tuotteista että loppukäyttäjistä. Ja opimme jatkuvasti lisää. Me opetamme Ambu Academylla on koulutusasiantuntijoita, jotka osaavat opettaa sekä tuotteiden teknisiin tietoihin että käyttötarkoituksiin liittyviä asioita. Me tuemme Ambu Academylla on asiantuntijoita, joilla on käytännön kokemusta sekä tuotteiden käytöstä että käyttötarkoituksista ja jotka siten pystyvät tarjoamaan laadukasta tukea. Tarjontamme Ambu Academylla on liikkuva osasto. Voimme tarjota tuote- ja sovelluskoulutusta joko jossakin Ambu Academyn tiloista Tanskassa tai tytäryhtiöissä tai tarjota koulutusta paikallisesti, missä ikinä sitä tarvitaankin. Resurssimme Vuodesta 2004 lähtien olemme kehittäneet erityisiä koulutusohjelmia ja -materiaaleja kaikille tuotteillemme ja sovelluksillemme. Meillä on esityksiä, valokuvia, animaatioita, videoita, kliinistä dokumentaatiota, oheismateriaalia ja ammattitaitoisia neuvojia, joiden avulla pystymme luomaan eritasoisia räätälöityjä koulutusohjelmia asiakkaiden erityistarpeiden mukaan. Meillä on Internet-pohjainen verkko-opetusympäristö, johon voimme luoda kurssit, joita voi hyödyntää kuka tahansa, missä ja milloin tahansa. Kursseja päivitetään jatkuvasti, jotta ne sisältäisivät kaikki olennaiset tiedot. 5

6 Ambu laatu Ambun tuotteet kehitetään ja valmistetaan siten, että ne täyttävät kaikki olennaiset, kansainvälisesti hyväksytyt laatustandardit. Koko organisaatiomme on sitoutunut toimittamaan tuotteita, jotka täyttävät käyttäjien ja potilaiden korkeat odotukset ja standardeissa ja asetuksissa määritetyt vaatimukset. Ambun laatujärjestelmä toimii hyväksyttyjen tarkastuslaitosten jatkuvan arvioinnin alaisena ISO laatujärjestelmän mukaisen sertifioinnin säilyttämiseksi. Lakia säätävät viranomaiset tekevät säännöllisesti tarkastuksia sen varmistamiseksi, että lääkinnällisiä laitteita koskevien maailmanlaajuisten määräysten vaatimukset täyttyvät. Laatusitoumukseemme sisältyy jatkuva pyrkimys tuotteiden ja prosessien parantamiseen, jotta pysyisimme asiakkaidemme jatkuvasti kasvavien vaatimusten edellä. Unelma henkien pelastamisesta Ambun historia alkoi unelmasta. Unelmasta kehittää tuotteita, jotka auttaisivat pelastamaan henkiä. Tanskalainen lääkäri Holger Hesse loi vuonna 1937 kaikkein tärkeimmän perustan - halun vaikuttaa asioihin ja pelastaa henkiä. 6 Yli 70 vuotta myöhemmin tämä halu elää voimakkaampana kuin koskaan. Ambun tärkein tehtävä on kehittää tuotteita, jotka muuttavat asiakkaiden rutiineja, lisäävät heidän työnsä tuottavuutta ja siten parantavat potilaiden hoitoa.

7 Ideas that work for life Visio Saavutamme tavoitteemme keskittymällä jatkuvasti laatuun, tuotekehitykseen ja työntekijöidemme ja asiakkaidemme työelämän ymmärtämiseen. Tämä on työmme perusta ja heijastuu visiossamme. IDEAS THAT WORK FOR LIFE TUOTEKEHITYS LAATU ASIAKKAIDEN TYÖELÄMÄN YMMÄRTÄMINEN AMBUN TYÖNTEKIJÄT Liiketoiminta-alueet Ambu kehittää, tuottaa ja markkinoi diagnostisia sekä elämää ylläpitäviä välineitä ja ratkaisuja sairaaloille ja pelastuspalveluille. Airway Management Tuotteet: Maskit tekohengitykseen ja skoopit intubointiin Käyttäjät: Sairaalat ja klinikat Patient Monitoring & Diagnostics Tuotteet: Kertakäyttöelektrodit sydämen toiminnan mittaamiseen ja hermo- ja lihassairauksien diagnosointiin Käyttäjät: Sairaalat, klinikat, ambulanssipalvelut ja unilaboratoriot Emergency Care Tuotteet: Elvytyspalkeet, kaulukset ja harjoittelunuket ensiapukäyttöön Käyttäjät: Sairaalat, ambulanssipalvelut, avustusjärjestöt ja puolustusvoimat 7

8 Ambun EKG elektrodit Vuonna 1971 nuori tanskalainen insinööri Jan Rasmussen huomasi, että tarvittaisiin parempi elektrodi silloin markkinoilla olleisiin verrattuna, sekä EKG:n seurannan laadun että kiinnittymisen osalta. Hän kehitti ainutlaatuisen mallin, johon kuuluvat sivuliitin, hopea-/hopeakloridianturi, märkäpasta ja kaksoiskiinnitys. Ominaisuuksia, jotka ovat säilyneet Ambu Blue Sensor tuotteissa tähän päivään asti. Tärkein yhteistyökumppani suunnitteluprosessin 8 aikana oli Kööpenhaminan yliopistollinen sairaala, ja tämä pitkäaikainen yhteistyö jatkuu edelleen. Tästä elektrodista tuli maailmankuulu Ambu Blue Sensor. Rasmussen perusti Medicotestin ja toi markkinoille joukon innovatiivisia, korkealaatuisia ja potilaskohtaisia elektrodeja, jotka sopivat erilaisiin lääketieteellisiin käyttötarkoituksiin. Vuonna 2001 Ambu International A/S osti Medicotest A/S:n.

9 Ideas that work for life Ambu Blue Sensor elektrodit ELEKTRODIT VIITE KOKO (MM) OMINAISUUDET LIITTIMET SUOSITELTAVAT KÄYTTÖTARKOITUKSET SIVU R T SP 57 x x x 38 Sivuliitin Märkäpasta Vaahtomuovi A S Rasitustesti / EMS Lyhytaikainen valvonta Sivu 14 Sivu 15 M P Q 40 x x x 40 Sivuliitin Märkäpasta Vaahtomuovi/ polymeerimuovi A F S Lyhytaikainen valvonta Sivu 15 Sivu 18 QR 40 x 40 Röntgennegatiivinen Märkäpasta Hyvä kiinnittyvyys Valmiiksi kiinnitetty johto A Lyhytaikainen valvonta Röntgennegatiivinen Sivu 15 L VL VLC 68 x x x 68 Sivuliitin Märkäpasta Kaksoiskiinnitys Kuitukangas S A Holter Pitkäaikainen valvonta Tapahtumien tallennus Sivu 13 SU 49 x 33 Sivuliitin Märkäpasta Vaahtomuovi A F C Lepo-EKG Sivu 12 N 44 x 22 Sivuliitin Märkäpasta Vaahtomuovi Valmiiksi kiinnitetty johto saatavana A F K S Vastasyntyneet Lapset Sivu 18 NF 44 x 22 Kiinteä pasta Voidaan siirtää Pehmeä kuitukangasta Valmiiksi kiinnitetty johto saatavana A F K S Vastasyntyneet Lapset Sivu 17 BR BRS 28 x x 19 Kiinteä pasta Pehmeä kuitukangasta Röntgennegatiivinen Valmiiksi kiinnitetty johto A K Vastasyntyneet Lapset Sivu 17 NEOX 25 x 20 Pieni koko Perhosen muoto Ohut profiili Läppäkäyttöjärjestelmä Pitkäaikainen kiinnitys K Vastasyntyneet Sivu 16 9

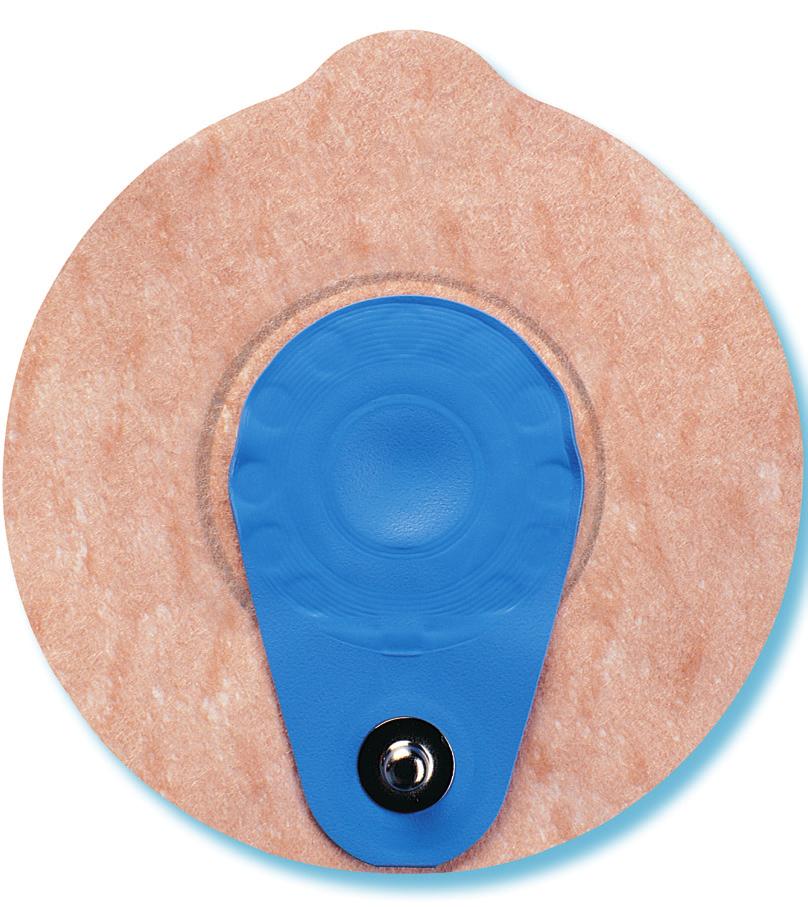

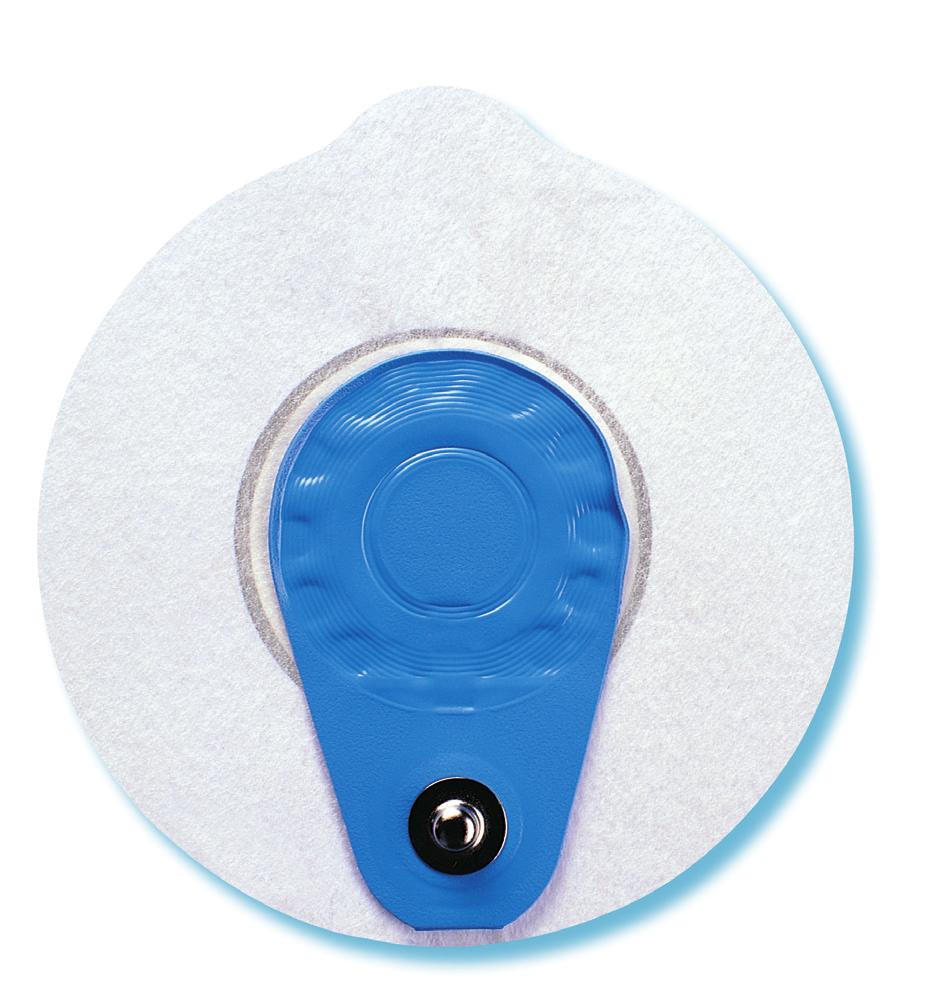

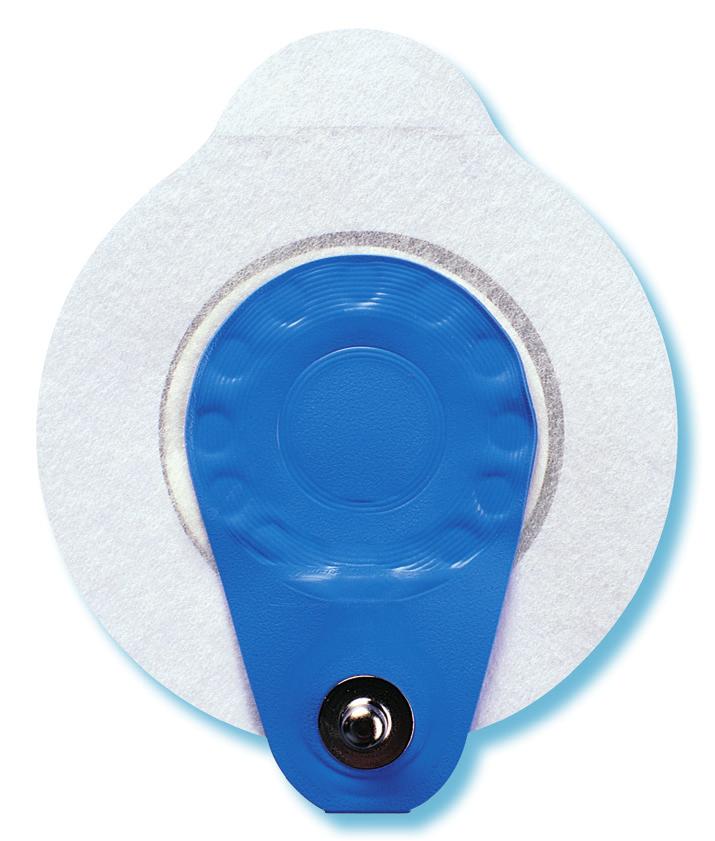

10 Ambu Blue Sensor Ambu Blue Sensor -tuotteet suunniteltiin alun perin diagnostisiin EKG-toimenpiteisiin, joita ovat Holter, rasitustesti ja 12-johtoinen EKG. Sen lisäksi, että ne ovat markkinoiden tehokkaimpia potilaskohtaisia elektrodeja, Ambu Blue Sensor -tuotteet tarjoavat jatkuvasti myös muita etuja. Ainutlaatuinen rakenne, pitkälle kehitetyt valmistusmenetelmät, alkuperäinen malli ja testattu laatu tekevät Ambu Blue Sensor -elektrodeista markkinoiden luotettavimpia ja kustannustehokkaimpia. Niiden malli ja rakenne perustuvat 40 vuoden elektrodiperinteeseen. Ambu on aina pitänyt innovatiivisuutta tärkeämpänä kuin kustannuksia, ja elektrodejamme arvostetaan nyt ympäri maailmaa korkealaatuisena elektrodina sekä diagnostisiin että valvontasovelluksiin. Selkeä ja luotettava EKG-seurannan laatu Blue Sensor SU Ambu Blue Sensor -elektrodit olivat markkinoiden ensimmäiset sivuliittimellä varustetut elektrodit. Sivuliittimen etuja ovat: n(liikkeestä johtuvien) virheiden väheneminen nnopea ja tarkka diagnoosi, joka varmistaa, ettei tärkeitä testejä tarvitse toistaa nelektrodien helpompi käsittely neliminoi potilaan epämukavuuden, sillä johto voidaan liittää elektrodiin potilaan rintaa painamatta npasta-alueeseen ei kohdistu painetta, kun kaapelit ovat kytkettyinä nei riskiä märkäpastan leviämisestä kiinnitysalueelle Elektrodit kääntyilevät usein potilaan liikkumisen tai vääntyilemisen tai kaapelien nykimisen vuoksi. Keskinepparielektrodeja käytettäessä tämä voisi aiheuttaa anturialueen siirtymisen pois potilaan iholta, jolloin seurauksena voisi olla tallennuksen keskeytyminen, liikevirheitä ja vääriä hälytyksiä. Sivuliittimellä varustettua elektrodia käytettäessä liitin sijoittuu pois elektrodin anturialueelta, mikä merkitsee, että jos potilas liikkuu tai vääntyilee tai kaapeleita nyitään, vain liitin liikkuu, ei anturialue. Tämä varmistaa, ettei EKG-nauhoitukseen tule keskeytyksiä tai häiriöitä, eikä näin myöskään esiinny vääriä hälytyksiä. Tämä kaikki säästää aikaa ja rahaa ja vähentää turhautumista. Oikea elektrodi jokaiseen testiin Jotta saisit luotettavan ja tarkan EKG-lukeman, elektrodin tulee olla kulloiseenkin sovellukseen tarkoitettu. Siksi Ambun tarjonnassa on kattava valikoima elektrodeja, jotka on suunniteltu, kehitetty ja valmistettu tiiviissä yhteistyössä lääketieteellisen yhteisön kanssa. Blue Sensor NEO X Ihonhoitoa joka potilaalle Useimmissa Blue Sensor -elektrodeissa käytetään märkäpastaa mahdollisimman pienen impedanssin ja parhaan seurannan laadun saamiseksi. Vastasyntyneille tarkoitetuissa elektrodeissa ja White Sensor -malleissa käytetään kuitenkin kiinteää pastaa, joka sopii paremmin vauvojen iholle ja nopeaan kiinnitykseen lyhytaikaisissa valvontasovelluksissa. 10

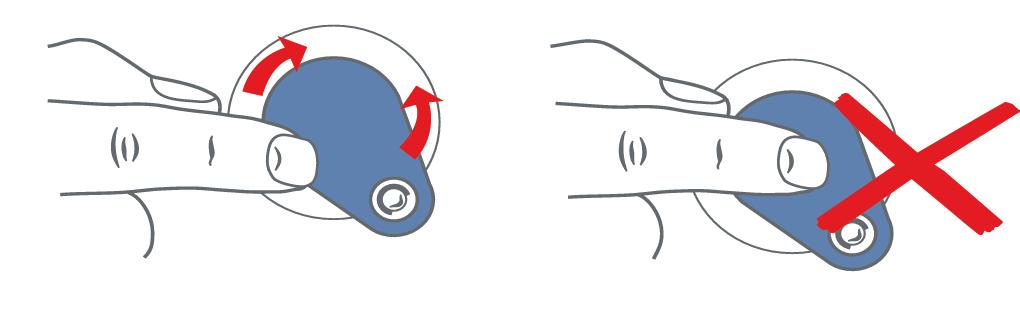

11 Ideas that work for life Blue Sensor -elektrodien sijoittaminen Jatkuvan tarkan EKG-signaalin saamiseksi on tärkeää sijoittaa elektrodit huolellisesti: npyyhi märkä, rasvainen, tumma tai paksu iho kuivalla liinalla. Näin saat poistettua kuolleen ihon ja nopeutettua verenkiertoa. Näin saadaan nopea ja tarkka signaali. nirrota elektrodi taustamateriaalista nkuljeta sormi kunkin elektrodin ulkoreunaa pitkin koskematta sen keskikohtaan, mikä estää pastaa leviämästä kiinnitysalueelle ja varmistaa, että elektrodi pysyy paikallaan nsijoita elektrodi siten, että silloin kun se on kytkettynä monitorin johtoon, se on suorassa linjassa johdon kanssa. Ambu Blue Sensorin viitenumeroiden lukeminen Esimerkki: VIITE NF- 10- A/ EU/ 3 Elektrodityyppi Johdon pituus (cm) liitin tyyppi Valinnaiset värilliset johdot Elektrodeja/pussi LIITTIMET: A = 4 mm liitin F = 3 mm liitin J = 2 mm liitin K = 1,5 mm liitin SC = 0,7 mm liitin A = 4 mm liitin C = hauenleuka F = 3 mm liitin S = neppari 11

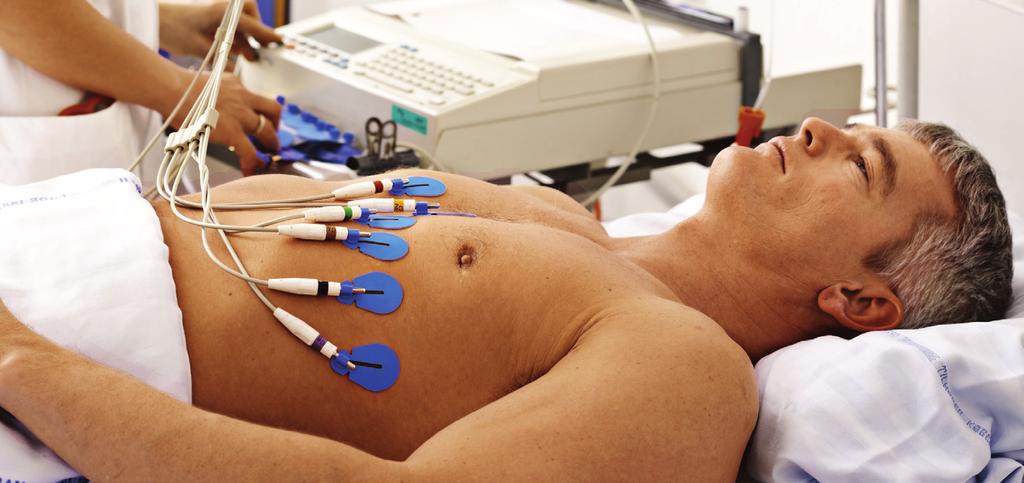

12 Lepo-EKG/12 johtimen EKG Suositeltavat elektrodit nambu Blue Sensor SU nambu Blue Sensor N lapsipotilaille (katso sivu 18) Lepo- tai 12 johtimen EKG kuuluu rutiiniin monilla sairaalan osastoilla, esim. ensiavussa ja sydäntautiosastoilla. Tämä on yleisin testityyppi, ja sitä käytetään diagnostisen EKG:n rekisteröintiin, jonka avulla voidaan helpommin tunnistaa esimerkiksi tukokset, hypertrofia tai sydäninfarktia seuraavat morfologiat. Ambu Blue Sensor -elektrodien tärkeimmät edut Blue Sensor SU-00-C nseurannan erinomainen laatu Blue Sensor -elektrodin rakenne, johon kuuluvat sivuliitin ja märkäpasta, varmistaa selkeät merkinnät, joilla saadaan tarkka diagnoosi. n Ylivoimainen kiinnitys Blue Sensor -elektrodeissa on loistava kiinnitys, joka pitää ne tukevasti paikoillaan koko toimenpiteen ajan silloinkin, kun testit toistuvat. nsuora yhteys eri kaapelityyppeihin Blue Sensor -elektrodeissa on erilaisia liittimiä, jotka sopivat suoraan kaikkiin saatavana oleviin EKG-kaapeleihin. najan ja resurssien säästöä Elektrodien tarkka sijoittaminen sujuu nopeasti ja helposti, mikä pienentää ihon valmistelun tarvetta ja säästää siten aikaa ja rahaa. TILAUSTIEDOT PUSSI OSASTOPAKKAUS KULJETUSPAKKAUS TUOTENRO SU A-liitin 60 kpl 600 kpl 1200 kpl SU-00-A/60 SU C (hauenleuka) 100 kpl 1200 kpl 2400 kpl SU-00-C/100 Blue Sensor SU-00-A Blue Sensor Tab 100 kpl 500 kpl 5000 kpl BS-Tab-2300/100 Minimitilaus: osastopakkaus Blue Sensor Tab 12

13 Ideas that work for life Holter, tapahtumien taltiointi ja pitkäaikainen valvonta Holter-valvonta on pitkäaikainen diagnoosimenetelmä, jota käytetään polikliinisillä potilailla, jotka kokevat ajoittain sydämentykytyksiä tai rytmihäiriöitä. Tapahtumien taltiointi on diagnostinen valvontamenetelmä, jota käytetään pidemmällä ajanjaksolla potilailla, jotka kokevat tilapäisiä tai harvoin esiintyviä rytmihäiriöitä. Pitkäaikainen valvonta tapahtuu tyypillisesti keskeytyksettä teho-osastolla, vastasyntyneiden tehoosastolla, tehovalvontayksiköissä ja sydänvalvontaosastoilla. Jotkut potilaat ovat näillä osastoilla pitkiä aikoja ja tarvitsevat jatkuvaa EKG-valvontaa. Kaikki EKG-seurannan pienetkin yksityiskohdat tutkitaan, koska ne voivat olla merkkejä sydänongelmista. Suositeltavat elektrodit n A mbu Blue Sensor VL/L n A mbu Blue Sensor VLC - erityinen hypoallergeeninen elektrodi, jolla minimoidaan ihoreaktioiden riski Ambu Blue Sensor -elektrodien tärkeimmät edut n S eurannan erinomainen laatu Blue Sensor -elektrodin rakenne, johon kuuluvat sivuliitin ja märkäpasta, varmistaa selkeät merkinnät, joilla saadaan tarkka diagnoosi. n Y livoimainen kiinnitys Blue Sensor -elektrodien kaksoiskiinnitys varmistaa, että ne pysyvät tukevasti paikoillaan pitkään kestävien toimenpiteiden aikana. TILAUSTIEDOT L neppari VL neppari VL A-liitin, 50 cm:n johto VL K-liitin, 50 cm:n johto VLC neppari Minimitilaus: osastopakkaus PUSSI 25 kpl 25 kpl 25 kpl 25 kpl 25 kpl n I honhoito Taustamateriaalin pehmeä kangas antaa ihon hengittää, mikä on tärkeää, koska se minimoi ihoreaktioiden esiintymisriskin. Mikrohuokoinen tausta on myös poikkeuksellisen mukava käyttää pidemmilläkin aikajaksoilla. OSASTOPAKKAUS 500 kpl 500 kpl 500 kpl 500 kpl 500 kpl Blue Sensor VL KULJETUSPAKKAUS 1000 kpl 1000 kpl 1000 kpl 1000 kpl 1000 kpl TUOTENRO L-00-S/25 VL-00-S/25 VL-50-A/25 VL-50-K/25 VLC-00-S/25 Blue Sensor L-00-S Blue Sensor VLC 13

14 Rasitustesti ja lyhytaikainen valvonta Suositeltavat elektrodit nambu Blue Sensor R nambu Blue Sensor SP nambu Blue Sensor T soikea muoto nambu Blue Sensor Q nambu Blue Sensor M pieni koko nambu Blue Sensor QR röntgennegatiivinen Rasitustesti on sydäntautiosastoilla ja kliinisillä tutkimusosastoilla suoritettava diagnostinen menetelmä, joka antaa sydäntautilääkäreille tietoa sydämen toiminnasta fyysisen harjoittelun aikana. Sitä sovelletaan useimmiten potilaisiin, joiden tiedetään tai epäillään kärsivän sydänsairaudesta tai rasitusrintakivusta, sairauden vaikeusasteen ja mahdollisen jatkohoidon tarpeen määrittämiseksi. Lyhytaikainen valvonta tapahtuu tyypillisesti keskeytyksettä leikkaussaleissa ja ensiaputilanteissa sen varmistamiseksi, että mahdolliset ongelmat saadaan tunnistettua ja hoidettua nopeasti. Ambu Blue Sensor -elektrodien tärkeimmät edut nseurannan erinomainen laatu Blue Sensor -elektrodin rakenne, johon kuuluvat sivuliitin ja märkäpasta, varmistaa selkeät merkinnät, joilla saadaan tarkka diagnoosi. n Nopea ja helppo käyttää Pehmeä vaahtomuovitausta on hellä iholle ja mahdollistaa elektrodien nopean ja helpon kiinnittämisen ja irrottamisen. Blue Sensor R-00-S nylivoimainen kiinnitys Blue Sensor -elektrodeissa on erinomainen kiinnitys, joten ne pysyvät tukevasti paikallaan koko toimenpiteen ajan, vaikka potilas hikoilisi ja liikkuisi. TILAUSTIEDOT PUSSI OSASTOPAKKAUS KULJETUSPAKKAUS TUOTENRO R neppari 3 kpl 252 kpl 504 kpl R-00-S/3 R neppari 25 kpl 500 kpl 1000 kpl R-00-S/25 R A-liitin 25 kpl 500 kpl 1000 kpl R-00-A/25 T neppari 25 kpl 500 kpl 1000 kpl T-00-S/25 T A-liitin 25 kpl 500 kpl 1000 kpl T-00-A/25 Minimitilaus: osastopakkaus Blue Sensor T-00-S 14

15 Ideas that work for life Blue Sensor SP-00-S TILAUSTIEDOT PUSSI OSASTOPAKKAUS KULJETUSPAKKAUS TUOTENRO SP neppari 50 kpl 1000 kpl 2000 kpl SP-00-S/50 SP A-liitin 50 kpl 1000 kpl 2000 kpl SP-00-A/50 Q neppari 25 kpl 500 kpl 1000 kpl Q-00-S/25 Q A-liitin 25 kpl 500 kpl 1000 kpl Q-00-A/25 Q K-liitin, 50 cm:n johto 25 kpl 500 kpl 1000 kpl Q-50-K/25 QR A-liitin, 50 cm:n johto 10 kpl 500 kpl 1000 kpl QR-50-A/10 QR A-liitin, 80 cm:n johto 10 kpl 500 kpl 1000 kpl QR-80-A/10 M neppari 50 kpl 1000 kpl 2000 kpl M-00-S/50 M A-liitin 50 kpl 1000 kpl 2000 kpl M-00-A/50 M F-liitin 50 kpl 1000 kpl 2000 kpl M-00-F/50 Minimitilaus: osastopakkaus Blue Sensor Q-00-S Blue Sensor M-00-S 15

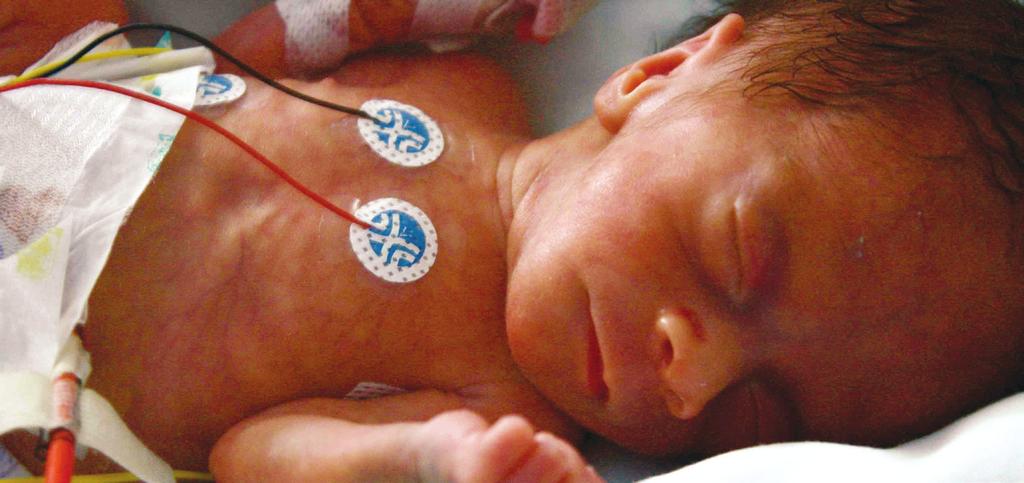

16 Vastasyntyneiden valvonta Suositeltavat elektrodit n Ambu Blue Sensor NEOX n Ambu Blue Sensor BRS n Ambu Blue Sensor BR suurempi koko n Ambu Blue Sensor NF Vastasyntyneiden valvonta tehdään keskeytyksettä erityishoitoa tarvitseville vauvoille vastasyntyneiden teho-osastolla. Keskosvauvat tarvitsevat usein EKGtarkkailun lisäksi hoitoa keskoskaapeissa 37 ºC:n lämpötilassa ja suuressa kosteudessa. Blue Sensor EKG -elektrodeja voi käyttää lisäksi hengitystiheyden mittaamiseen. Ambu Blue Sensor -elektrodien tärkeimmät edut Blue Sensor NEOX nseurannan erinomainen laatu Blue Sensor -elektrodiin kuuluvat hopea-/ hopeakloridianturi ja erittäin hyvin johtava kiinteä pasta varmistavat selkeät tallennukset tarkan diagnoosin saamiseksi. nylivoimainen kiinnitys Blue Sensor -elektrodeissa käytetään kiinteää pastaa, joka takaa erinomaisen kiinnityksen. Näin elektrodit pysyvät tukevasti paikallaan koko toimenpiteen ajan, myös käytettäessä äärimmäisissä lämpötila- ja kosteusoloissa keskoskaapissa. nihonhoito Pehmeä kankainen taustamateriaali on hellävarainen eikä vahingoita vauvan herkkää ihoa. Iholle ystävällinen kiinteä pasta minimoi orvaskeden kuoriutumisen. nminimaalinen käsittely Blue Sensor -tuoteryhmän NEOX- ja BRS-elektrodit ja niiden johdot ovat röntgennegatiivisia, joten elektrodeja ei tarvitse irrottaa eikä vastasyntyneeseen koskea röntgentutkimusten aikana. TILAUSTIEDOT PUSSI OSASTOPAKKAUS KULJETUSPAKKAUS TUOTENRO NEOX K-liitin, 60 cm:n (punainen, keltainen, musta) johto 3 kpl 120 kpl 960 kpl NEOX-60-K/EU/3 Minimitilaus: osastopakkaus 16

17 Ideas that work for life Blue Sensor BR TILAUSTIEDOT PUSSI OSASTOPAKKAUS KULJETUSPAKKAUS TUOTENRO BR A-liitin, 50 cm:n johto 12 kpl 600 kpl 1200 kpl BR-50-A/12 BR A-liitin, 50 cm:n johto 3 kpl 600 kpl 1200 kpl BR-50-A/3 BR K-liitin, 50 cm:n johto 12 kpl 600 kpl 1200 kpl BR-50-K/12 BR K-liitin, 50 cm:n johto 3 kpl 600 kpl 1200 kpl BR-50-K/3 BR K-liitin, 50 cm:n nnn johto 12 kpl 600 kpl 1200 kpl BR-50-K/EU/12 Blue Sensor BRS BR A-liitin, 80 cm:n johto 12 kpl 600 kpl 1200 kpl BR-80-A/12 BR K-liitin, 80 cm:n johto 12 kpl 600 kpl 1200 kpl BR-80-K/12 BRS A-liitin, 50 cm:n johto 12 kpl 600 kpl 1200 kpl BRS-50-A/12 BRS K-liitin, 50 cm:n johto 12 kpl 600 kpl 1200 kpl BRS-50-K/12 BRS K-liitin, 50 cm:n nnnjohto 12 kpl 600 kpl 1200 kpl BRS-50-K/EU/12 BRS K-liitin, 50 cm:n nnn johto 3 kpl 600 kpl 1200 kpl BRS-50-K/EU/3 NF neppari 12 kpl 1200 kpl 2400 kpl NF-00-S/12 NF A-liitin, 10 cm:n johto 12 kpl 600 kpl 1200 kpl NF-10-A/12 Blue Sensor NF-XX NF A-liitin, 50 cm:n johto 12 kpl 600 kpl 1200 kpl NF-50-A/12 NF A-liitin, 50 cm:n johto 3 kpl 600 kpl 1200 kpl NF-50-A/3 NF J-liitin, 50 cm:n johto 3 kpl 600 kpl 1200 kpl NF-50-J/3 NF F-liitin, 50 cm:n johto 12 kpl 600 kpl 1200 kpl NF-50-F/12 NF K-liitin, 50 cm:n nnn johto 12 kpl 600 kpl 1200 kpl NF-50-K/EU/12 NF K-liitin, 50 cm:n nnn johto 3 kpl 600 kpl 1200 kpl NF-50-K/EU/3 NF J-liitin, 50 cm:n johto 12 kpl 600 kpl 1200 kpl NF-50-J/W/12 NF K-liitin, 50 cm:n johto 12 kpl 600 kpl 1200 kpl NF-50-K/W/12 NF K-liitin, 50 cm:n johto 30 kpl 600 kpl 1200 kpl NF-50-K/W/30 Minimitilaus: osastopakkaus Blue Sensor NF-00-S 17

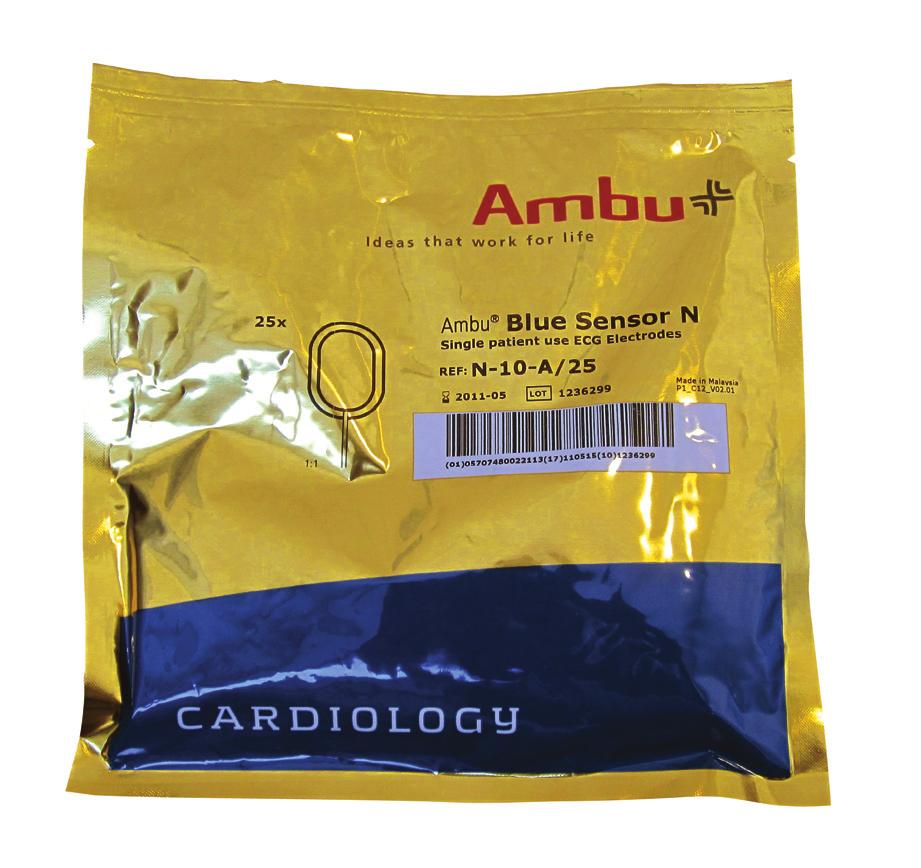

18 Pediatrinen valvonta Suositeltavat elektrodit nambu Blue Sensor N nambu Blue Sensor P Pediatrista valvontaa tehdään keskeytyksettä erityishoitoa tarvitseville lapsille pediatrisissa tehostetun hoidon yksiköissä. Myös syöpäpotilaat voivat tarvita diagnostisia toimia, esimerkkeinä Holter ja rasitustesti. Ambu Blue Sensor -elektrodien tärkeimmät edut Blue Sensor N-00-S nseurannan erinomainen laatu Blue Sensor -elektrodin rakenne, johon kuuluvat sivuliitin ja märkäpasta, varmistaa selkeät merkinnät, joilla saadaan tarkka diagnoosi. nylivoimainen kiinnitys Blue Sensor -elektrodeissa on erinomainen kiinnitys, niin että elektrodit pysyvät tukevasti paikallaan koko toimenpiteen ajan, vaikka potilas liikkuisi. nnopea ja helppo käyttää Pehmeä vaahtomuovitausta on hellä iholle ja mahdollistaa elektrodien nopean ja helpon kiinnittämisen ja irrottamisen. Sivuliitin mahdollistaa hellävaraisen ja helpon kiinnityksen potilaan rintaa painamatta. Blue Sensor N TILAUSTIEDOT PUSSI OSASTOPAKKAUS KULJETUSPAKKAUS TUOTENRO N neppari 25 kpl 1000 kpl 2000 kpl N-00-S/25 N A-litiin 25 kpl 1000 kpl 2000 kpl N-00-A/25 N F-liitin 25 kpl 1000 kpl 2000 kpl N-00-F/25 N A-liitin, 10 cm:n johto 25 kpl 1000 kpl 2000 kpl N-10-A/25 N F-liitin, 10 cm:n johto 25 kpl 1000 kpl 2000 kpl N-10-F/25 N A-liitin, 50 cm:n johto 25 kpl 500 kpl 1000 kpl N-50-A/25 N K-liitin, 50 cm:n johto 25 kpl 500 kpl 1000 kpl N-50-K/25 Blue Sensor P-00-S P neppari 50 kpl 1000 kpl 2000 kpl P-00-S/50 P A-liitin 50 kpl 1000 kpl 2000 kpl P-00-A/50 P F-liitin 50 kpl 1000 kpl 2000 kpl P-00-F/50 Minimitilaus: osastopakkaus 18

19 Ideas that work for life 19

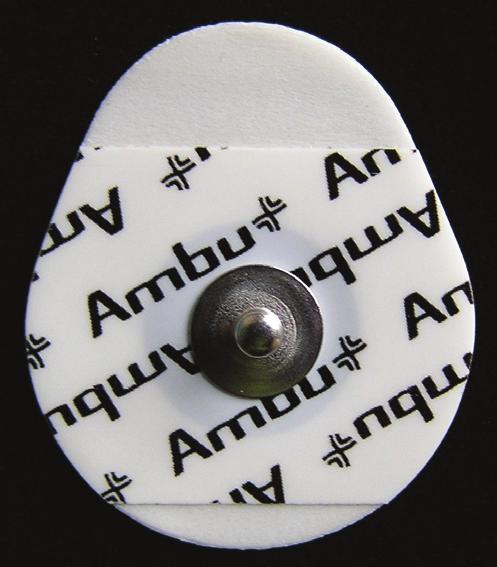

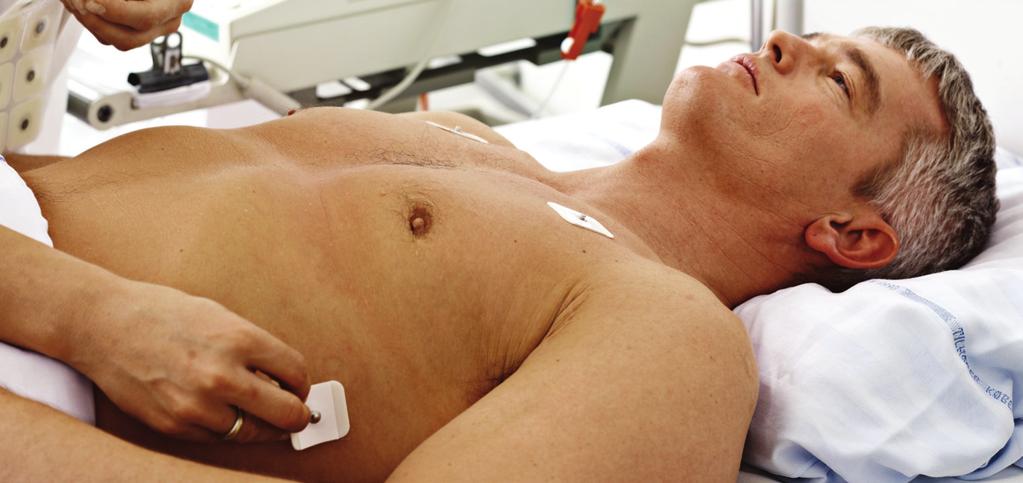

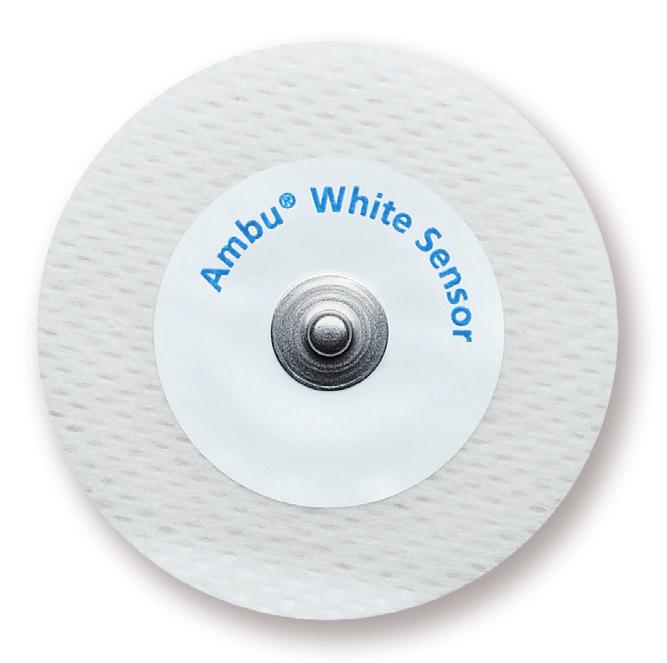

20 Lyhytaikainen valvonta Ambu White Sensor Ambu White Sensor -elektrodit ovat vaihtoehtoinen EKG-elektrodimallisto, joka on suunniteltu perusvalvontaan ja lepo-ekg-sovelluksiin. Niiden laatu ja muotoilu täyttää asianmukaisesti näiden tuotteiden vaatimukset. White Sensor -elektrodit sopivat hyvin nopeaan kiinnitykseen lyhytaikaisissa valvontasovelluksissa. Ambu White Sensor WS -elektrodin tärkeimmät edut njoustava vaahtomuovi Joustavan vaahtomuovitausta varmistaa elektrodin käytön helppouden ja potilasmukavuuden. nerittäin hyvin johtava kiinteä pasta White Sensor WS -elektrodissa käytetään kiinteää pastaa, joka varmistaa hyvän signaalin laadun pitkäaikaisissa EKG-valvontasovelluksissa. nylivoimainen kiinnitys White Sensor -elektrodeissa on ylivoimainen kiinnitys, joka pitää ne tukevasti paikallaan toimenpiteen aikana. TILAUSTIEDOT PUSSI OSASTOPAKKAUS KULJETUSPAKKAUS TUOTENRO WS neppari 50 kpl 600 kpl 7200 kpl WS-00-S/50 Minimitilaus: osastopakkaus 20

21 Ideas that work for life Ambu White Sensor CMM -elektrodin tärkeimmät edut npehmeä kankainen taustamateriaali Huokoinen kangasmateriaali varmistaa elektrodin käytön helppouden ja potilasmukavuuden. nerittäin hyvin johtava kiinteä pasta White Sensor CMM -elektrodissa käytetään kiinteää pastaa, joka varmistaa signaalin hyvän laadun pitkäaikaisissa EKG-valvontasovelluksissa. nylivoimainen kiinnitys White Sensor -elektrodeissa on ylivoimainen kiinnitys, joka varmistaa niiden pysymisen tukevasti paikallaan toimenpiteen aikana. TILAUSTIEDOT PUSSI OSASTOPAKKAUS KULJETUSPAKKAUS TUOTENRO CMM-neppari 30 kpl 1500 kpl 6000 kpl CMM-00-S/30 Minimitilaus: osastopakkaus White Sensor CMM 21

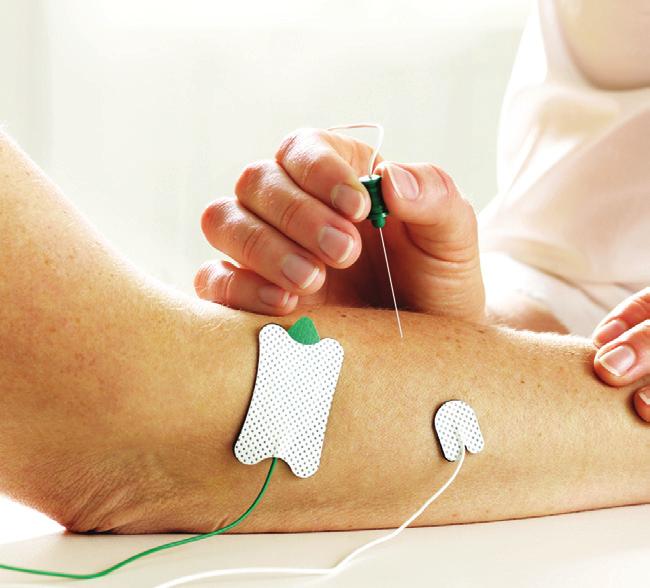

22 Ambu elektrodit neurofysiologiaan Ambu Neuroline potilaskohtaiset pinta- ja neula elektrodit takaavat parhaan mahdollisen neurologisten arvojen tallennuksen, jonka avulla terveydenhuoltohenkilöstö pystyy hoitamaan potilaita parhaalla mahdollisella tavalla. Innovatiivisten tuotteiden käyttöönotto ja jatkuvat parannukset nykyiseen valikoimaan varmistavat, että Ambu Neuroline -tuotteet saavuttavat ja säilyttävät asemansa yhtenä maailman johtavista neurologisista elektrodimerkeistä. Kaikki Ambu Neuroline -tuotteet on suunniteltu ja kehitetty tiiviissä yhteistyössä lääketieteellisen yhteisön kanssa, niin että tuotteet edustavat parasta laatua ja 22 auttavat täyttämään tämän päivän tiukat tehokkuusvaatimukset. Ambun kertakäyttöelektrodit eliminoivat ristikontaminaatioriskin ja lisäävät tehokkuutta. Ambu Neurolinen laatutuotteiden, ylivoimaisen palvelun ja ammattitason tiedotuksen/dokumentaation ainutlaatuisen yhdistelmän ansiosta tuotteemme auttavat lääkintähenkilöstöä tekemään työnsä entistäkin paremmin. Teknikot tallentavat lukemat tarkemmin, neurologit tekevät tarkempia diagnooseja ja ostajat tekevät kustannustehokkaampia valintoja.

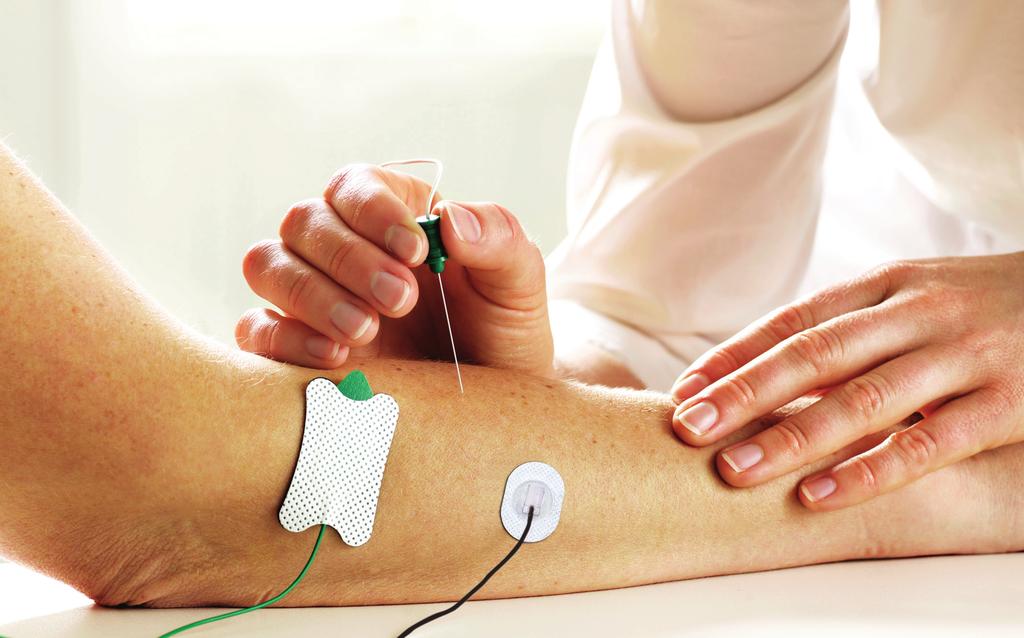

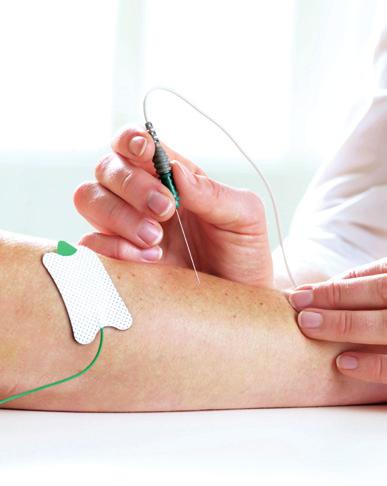

23 Ideas that work for life Neuroline-tuotteita suositellaan sovelluksiin Konsentrisilla neuloilla tehtävä elektromyografia (EMG) 740 Konsentrinen neula Potilaskohtaiset Ambu Neuroline konsentriset neulat on valmistettu huolellisesti, jotta saisit parhaan mahdollisen varmuuden ja luotettavuuden. 714 Maadoituselektrodi Kertakäyttöisten Ambu Neuroline -maadoituselektrodien ainutlaatuinen muotoilu varmistaa optimaalisen toiminnan ja mukavuuden koko tutkimuksen ajan. Monopolaarinen elektromyografia (EMG) 742 Monopolaarinen neula Ambu Neuroline Monopolar lupaa erinomaista hallintaa ja joustavuutta joka kerta. 714 Maadoituselektrodi Kertakäyttöisten Ambu Neuroline -maadoituselektrodien ainutlaatuinen muotoilu varmistaa optimaalisen toiminnan ja mukavuuden koko tutkimuksen ajan. 700/710 Kiinteäpastainen elektrodi Kehitetty erityisesti kasvavien tehokkuus- ja potilasmukavuusvaatimusten täyttämiseksi. Ohjatulla injektiolla tapahtuva elektromyografia (EMG) 744 Inojectneula Potilaskohtaiset Ambu Neuroline Inoject -neulat on suunniteltu antamaan sinulle sen varmuuden ja luottamuksen, jota tarvitset Botulinum Toxinia ruiskuttaessasi. 714 Maadoituselektrodi Kertakäyttöisten Ambu Neuroline -maadoituselektrodien ainutlaatuinen muotoilu varmistaa optimaalisen toiminnan ja mukavuuden koko tutkimuksen ajan. 700/710 Kiinteäpastainen elektrodi Kehitetty erityisesti kasvavien tehokkuus- ja potilasmukavuusvaatimusten täyttämiseksi. Hermoimpulssin konduktiotutkimukset (NCS) 715 Kiinteäpastainen elektrodi Ambu Neuroline 715, jossa on läpikuultava tausta ja pieni tallennuspinta, on paras valinta hermoimpulssin konduktiotutkimuksiin. 714 Maadoituselektrodi Kertakäyttöisten Ambu Neuroline -maadoituselektrodien ainutlaatuinen muotoilu varmistaa optimaalisen toiminnan ja mukavuuden koko tutkimuksen ajan. Elektroenkefalografia (EEG) 726 Kuppielektrodi 745 Subdermal-neula Ambu Neuroline Disposable Cup -elektrodit sekä parantavat osaston tehokkuutta että eliminoivat ristikontaminaatioriskin. Ambu Neuroline Subdermal -neulat takaavat tarkat ja luotettavat signaalit joka kerta. 23

24 Unitutkimukset (PSG) 726 Kuppielektrodi Ambu Neuroline Disposable Cup -elektrodit sekä parantavat osaston tehokkuutta että eliminoivat ristikontaminaatioriskin. 720 Märkäpastaelektrodi Nopeat ja tarkat signaalit yhdistettynä luotettavaan kiinnitykseen. Herätepotentiaalit (EP) 700/710 Kiinteäpastainen elektrodi Kehitetty erityisesti kasvavien tehokkuus- ja potilasmukavuusvaatimusten täyttämiseksi. 714 Maadoituselektrodi Kertakäyttöisten Ambu Neuroline -maadoituselektrodien ainutlaatuinen muotoilu varmistaa optimaalisen toiminnan ja mukavuuden koko tutkimuksen ajan. 726 Kuppielektrodi Kertakäyttöiset Ambu Neuroline -kuppielektrodit sekä parantavat osaston tehokkuutta ja eliminoivat ristikontaminaatioriskin. Intraoperatiivinen valvonta (IOM) 745 Subdermalneula Subdermal-neulaelektrodit takaavat tarkat ja luotettavat signaalit joka ikinen kerta. 746 Twisted Pair Subdermal -neulat Kun tarvitset runsaasti väriyhdistelmiä valvontaan. 726 Kuppielektrodi Kertakäyttöiset Ambu Neuroline -kuppielektrodit sekä parantavat osaston tehokkuutta että eliminoivat ristikontaminaatioriskin. 714 Maadoituselektrodi Kertakäyttöisten Ambu Neuroline -maadoituselektrodien ainutlaatuinen muotoilu varmistaa optimaalisen toiminnan ja mukavuuden koko tutkimuksen ajan. 720 Märkäpastaelektrodi Kun tarvitaan nopeat ja tarkat signaalit ja luotettava kiinnitys. 747 Corkscrewneula Neuroline Corkscrew -neula on suunniteltu pysymään tukevasti paikallaan EEG- tai EP-valvonnassa leikkauksen aikana. Se on helppo asettaa ja se antaa laadukkaan signaalin. 736 Stimulointisondit Neuroline-sondit on suunniteltu stimuloimaan hermoja leikkauksen aikana. Saatavana on erilaisia sondeja, jotka mahdollistavat karkean tai tarkan stimuloinnin. LIITTIMET Pintaelektrodeihin on saatavana erilaisia liittimiä laitteiston mukaan. Tarkista kunkin liittimen saatavuus elektrodien tilaustaulukoista. J K M SC S 2,0 mm 1,5 mm 1,5 mm 0,7 mm Neppari 24

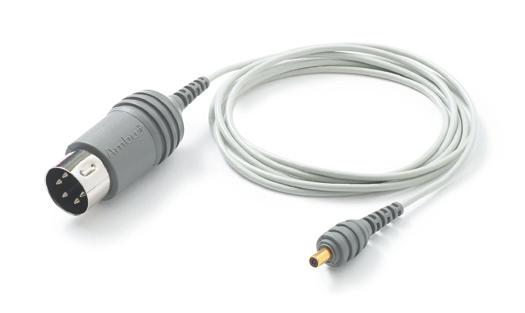

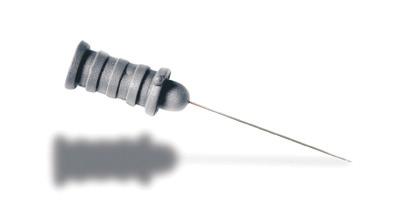

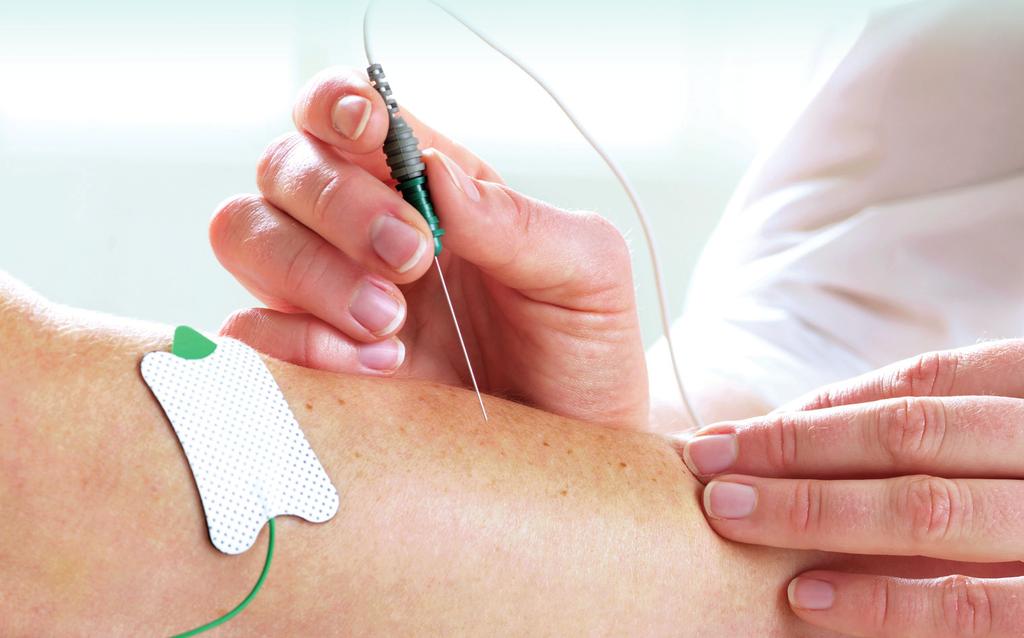

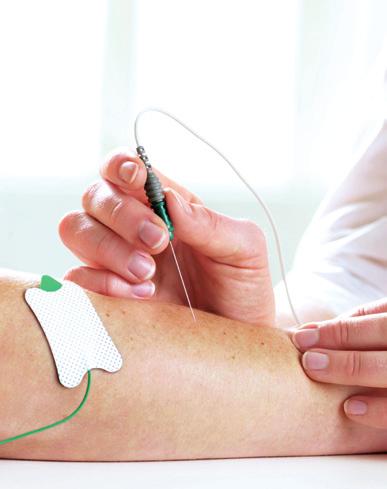

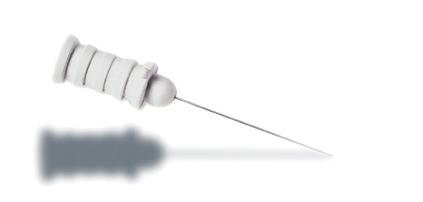

25 Ideas that work for life EMG Ambu Neuroline Concentric Potilaskohtainen EMG-neula Konsentriset Ambu Neuroline -neulat on valmistettu huolellisesti parhaan mahdollisen varmuuden ja luotettavuuden saamiseksi. Sopiva käyttötarkoitus n Elektromyografia (EMG) Tärkeimmät ominaisuudet ja edut ntietojen tarkka ja luotettava tallennus Ambun ylivoimainen robottituotanto, johon sisältyy ainutlaatuinen valvontajärjestelmä, varmistaa, että joka ainoa konsentrinen neula tarjoaa tasaisen laadukkaan signaalin pienellä impedanssilla. Sisemmän hopeaytimen tarkka keskitys varmistaa, että tallennetut lukemat ovat sekä tarkkoja että luotettavia. nhelpotusta potilaan epämukavuuteen Neulat ovat erittäin teräviä, millä pyritään helppoon ihon läpäisyyn sekä potilaan epämukavuuden vähentämiseen. Kanyylin silkkisen tasainen pinta vähentää kitkaa neulan sisäänviennin aikana ja minimoi potilaan epämukavuuden kohdealueella työskenneltäessä. nhelppo ja varma käsittely Keskiö on uritettu ja muotoiltu siten, että siitä saa tukevan ja mukavan otteen peukalon ja etusormen välissä. nkäytön helppous Suunnasta riippumaton yhdistäminen Ambu Neuroline Concentric -kaapeleihin käytön helpottamiseksi. TILAUSTIEDOT Tuotenro Pituus Kaliiperi Säilyvyysaika kuukausina Rekisteröintialue Pakkaus mm tuumaa mm G-nro (avaamattomat pussit) mm 2 pussi laatikko pakkaus n / ,30 30G 36 0, n / ,45 26G 36 0, n / ,2 0,35 28G 36 0, n / ,5 0,45 26G 36 0, n / ,45 26G 36 0, n / ,65 23G 36 0, Kaapeli 5-neulaisella DIN-liittimellä SAATAVANA OLEVAT KAAPELIT Tuotenro Johdon pituus Neulan aukko liitin Pakkaus cm tuumaa mm pussi n ,0 DIN( ) 1 n ,0 DIN( ) 1 25

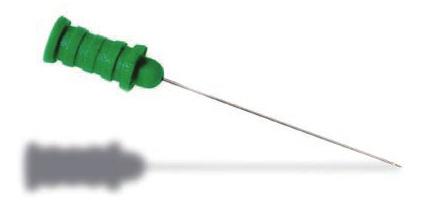

26 EMG Ambu Neuroline Monopolar potilaskohtainen EMG-neulaelektrodi Ambu Neuroline Monopolar lupaa erinomaista hallintaa ja joustavuutta jokaiseen käyttökertaan. Sopiva käyttötarkoitus n Elektromyografia (EMG) Tärkeimmät ominaisuudet ja edut nlisämukavuutta potilaalle Ylivoimaisen terävä, vinoon leikattu kärki takaa pienen sisäänmenovastuksen ja lisää potilaan mukavuutta. Neuloissa on äärimmäisen sileä pinnoite, joka pienentää kitkaa vietäessä neulaa sisään ja minimoi näin potilaan epämukavuuden kohdealueella työskenneltäessä. nhelppo ja varma käsittely Uritettu ja ergonomisesti muotoiltu keskiö mahdollistaa helpon ja varman käsittelyn. nmukavat koot ja kokoonpanot Saatavana 76 cm:n (30 tuuman) valmiiksi kiinnitetyllä johdolla tai ilman johtoa mukavuutesi takaamiseksi. Saatavana viisi sopivaa kokoa kaikille potilaille ja kaikkiin tarpeisiin. TILAUSTIEDOT Neulat ilman johtoja Tuotenro Pituus Kaliiperi Säilyvyysaika kuukausina Pakkaus mm tuumaa mm G-nro (avaamattomat pussit) pussi laatikko kuljetusl. n / ,36 28G n / ,5 0,36 28G n / ,5 0,45 26G n / ,45 26G n / ,50 25G K-liitin - 1,5 mm Neulat johdoilla Tuotenro Pituus Kaliiperi Säilyvyysaika kuukausina Pakkaus mm tuumaa mm G-nro (avaamattomat pussit) pussi laatikko kuljetusl. n / ,36 28G n / ,5 0,36 28G n / ,5 0,45 26G n / ,45 26G n / ,50 25G K-liitin - 1,5 mm SAATAVANA OLEVAT KAAPELIT Tuotenro Johdon pituus Neulan aukko liitin Pakkaus cm tuumaa mm mm pussi ,0 1,5 ( DIN ) ,0 1,5 ( DIN ) 1 26

27 Ideas that work for life EMG ja injektointi Ambu Neuroline Inoject potilaskohtainen EMG-neula Potilaskohtaiset Ambu Neuroline Inoject -neulat on suunniteltu antamaan sinulle sen varmuuden ja luottamuksen, jota tarvitset Botulinum Toxinia ruiskuttaessasi. Sopivat käyttötarkoitukset n Elektromyografia (EMG) n Botulinum Toxin -injektio Tärkeimmät ominaisuudet ja edut nlisää mukavuutta potilaalle Terävä taaksepäin viistoon leikattu kärki helpottaa sisäänvientiä ja on potilaalle mukavampi. Valmistettu ruostumattomasta teräksestä ja varustettu äärimmäisen sileällä pinnoitteella kitkan minimoimiseksi ja potilaan mukavuuden lisäämiseksi sisäänviennin aikana. nturvallinen ja varma liitäntä Neulan keskiössä on varma Luer-lukollinen liitin, joka takaa varman liitännän ruiskuun tarjoten siten turvallisuutta sekä sinulle itsellesi että potilaalle. Valmiiksi liitetty johto, jossa on kosketusta kestävä turvaliitin neulan turvalliseen käsittelyyn. nentistä parempi hallinta Ergonominen keskiö, jonka nuolimerkintä parantaa injektion hallintaa. TILAUSTIEDOT Tuotenro Pituus Kaliiperi Säilyvyysaika kuukausina Pakkaus mm tuumaa mm G-nro (avaamattomat pussit) pussi laatikko kuljetusl. n / ,30 30G n / ,2 0,36 28G n / ,4 0,40 27G n / ,5 0,45 26G n / ,50 25G n / ,55 24G K-liitin - 1,5 mm 27

28 EEG - IOM Ambu Neuroline Subdermal ja Ambu Neuroline Twisted Pair Subdermal Potilaskohtainen EEG-neula Helppoon ja varmaan tallennukseen, suoraan päänahkaan asetettuna. Ambu Neuroline Subdermal -neulaelektrodit takaavat tarkat ja luotettavat signaalit joka kerta. Sopivat käyttötarkoitukset n Herätepotentiaalit (EP) n Intraoperatiivinen tarkkailu (IOM) n Elektroenkefalografia (EEG) Tärkeimmät ominaisuudet ja edut nsujuva ihon läpäisy Neulan kärki on valmistettu tarkalla menetelmällä ja leikattu äärimmäisen terävällä lansetilla sujuvan ihon läpäisyn takaamiseksi, jotta potilaan olo ei olisi epämukava neulan sisäänviennin aikana. nselkeä ja luotettava signaali Alhainen häiriö- ja impedanssitaso takaavat selkeän ja luotettavan signaalin. Kutistusputki takaa vakaan yhteyden kanyylin ja johdon välille, joten elektrodi on luotettava käytettäväksi kriittisissä tilanneissa. nhelppokäyttöinen Saatavana värikoodatuilla johdoilla tunnistuksen helpottamiseksi. Ambu Neuroline Twisted Pair -neulaelektrodeista on saatavana 20 eri väriyhdistelmää, jotta rungon osat saa helpommin tunnistettua intraoperatiivisen tarkkailun aikana. SAATAVANA OLEVAT KOKOONPANOT, SUBDERMAL Tuotenro Johdon Neulan Kaliiperi Johdon Säilyvyysaika Pakkaus pituus pituus mm/g-nro värit kuukautta cm tuumaa mm tuumaa (avaamattomat pussit) pussi laatikko kuljetusl / G / G / G / G M-liitin - 1,5 mm SAATAVANA OLEVAT KOKOONPANOT, TWISTED PAIR SUBDERMAL Tuotenro Johdon Neulan Kaliiperi Johdon Säilyvyysaika Pakkaus pituus pituus mm/g-nro värit kuukautta cm tuumaa mm tuumaa (avaamattomat pussit) pussi laatikko kuljetusl /1/ G /1/ G /1/ G /1/ G /2/ G /2/ G /2/ G /2/ G M-liitin - 1,5 mm Johtojen värit: kaksi eri pakkausta, joissa kummassakin viisi eriväristä johtoa yhdessä mustan johdon kanssa ja samat viisi väriä yhdistettynä valkoiseen johtoon. Jokaisessa pakkauksessa on kaksi kutakin paria. 28

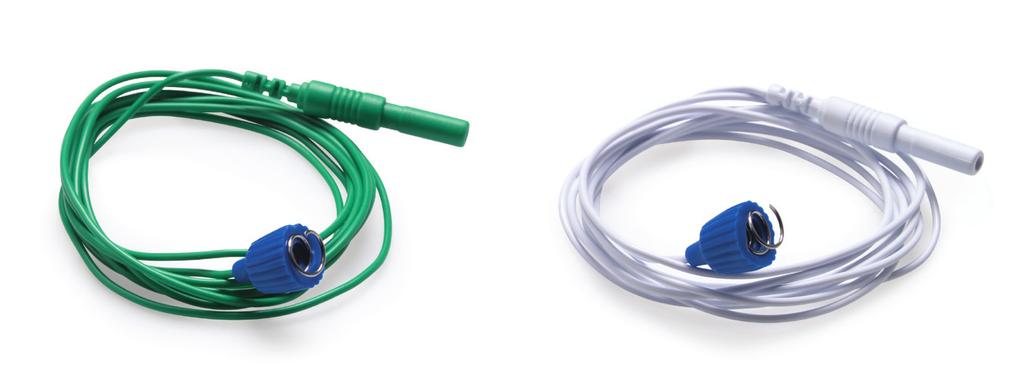

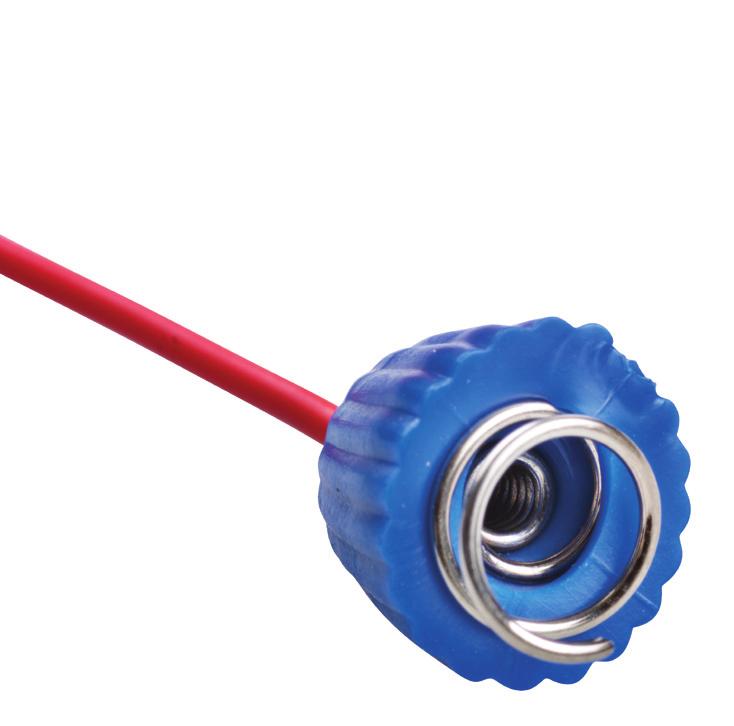

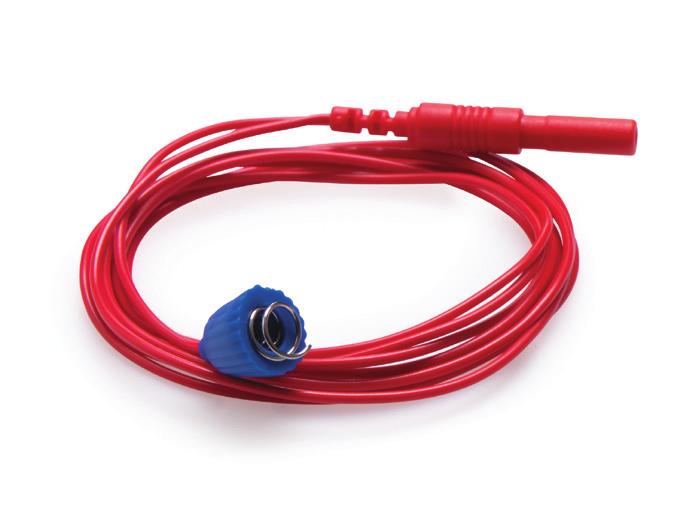

29 Ideas that work for life EEG - IOM Ambu Neuroline Corkscrew Tärkeimmät ominaisuudet ja edut nkeskiö, josta saa helposti otteen, helpottaa käyttöä n100 % kertakäyttöinen nsteriili yksittäispakkaus nkuusi helposti tunnistettavaa johdon väriä Sopivat käyttötarkoitukset n Elektroenkefalografia (EEG) n Herätepotentiaalit (EP) n Intraoperatiivinen tarkkailu (IOM) Korkkiruuvineula on suunniteltu pysymään varmasti paikallaan EEG- tai EP-tarkkailussa leikkauksen aikana. Se on helppo asettaa ja se antaa laadukkaan signaalin. TILAUSTIEDOT Tuotenro Neulan Kaliiperi Johdon Väri Säilyvyysaika Pakkaus pituus pituus kuukausina cm tuumaa (avaamaton pussi) pussi laatikko kuljetusl /24 15 mm 0,60 mm - 23 G erilaista kertakäyttöelektrodia, kuusi erilaista johdon väriä (punainen, musta, sininen, keltainen, valkoinen ja vihreä) yhdessä pakkauksessa. 29

30 IOM Stimulaatio Ambu Neuroline -sondit Sopiva käyttötarkoitus n Intraoperatiivinen tarkkailu (IOM) Tärkeimmät ominaisuudet ja edut n Kahvat, joista saa helposti otteen n 100 % kertakäyttöinen n Steriili yksittäispakkaus Neuroline-sondit on suunniteltu stimuloimaan hermoja leikkauksen aikana. Saatavana on erilaisia sondeja, jotka mahdollistavat karkean tai tarkan stimuloinnin. Konsentrisen sondin tarkkuus on noin 0,5 mm. Sondi on suunniteltu siten, että siinä on ulompana anodinapa ja ympärillä katodinapa ja niiden välissä eristys. Sondin akselin kokonaishalkaisija on 1 mm. Tämä sondi mahdollistaa yksittäisen taivutuksen 30 asteen kulmaan asti. Tavallisessa kaksinapaisessa sondissa on täysin eristetty sondin akseli, jossa on kaksi 1 mm ulkonevaa huuhtelusuutinta. Anodi- ja katodipäät voi levittää enintään 3 mm:n päähän toisistaan, ja ne tunkeutuvat kudokseen ja luuhun. Kahvan pituus 102 mm (4 ), akselin pituus 102 mm (4 ), halkaisija 1 mm, ympärillä anodipää, tasainen yläpinta katodina Kahvan pituus 102 mm (4 ), sondin pituus 102 mm (4 ), suutinväli 3 mm, 1 mm ulkoneva suutin Normaalissa yksinapaisessa sondissa on yksi stimuloiva elektrodi, ja siihen tarvitaan erillinen neula paluureitiksi. Käytetään kasvainmassan karkeaan stimulointiin. Kahvan pituus 102 mm (4 ), sondin pituus 102 mm (4 ), halkaisija 0,8 mm, 2 mm ulkoneva huuhtelusuutin Varsiruuvisondi on yksinapainen sondi, joka on suunniteltu avuksi varsisondien asettamiseen. Siinä on 3 mm:n eristämätön pallo eristetyssä akselissa. Kahvan pituus 102 mm (4 ), sondin pituus 102 mm (4 ), 3 mm:n eristämätön pallosuutin TILAUSTIEDOT TUOTENRO Konsentrinen sondi 10 kpl /laatikko /10 Kaksinapainen sondi 10 kpl /laatikko /10 Yksinapainen sondi 10 kpl /laatikko /10 Varsiruuvisondi 10 kpl /laatikko /10 30

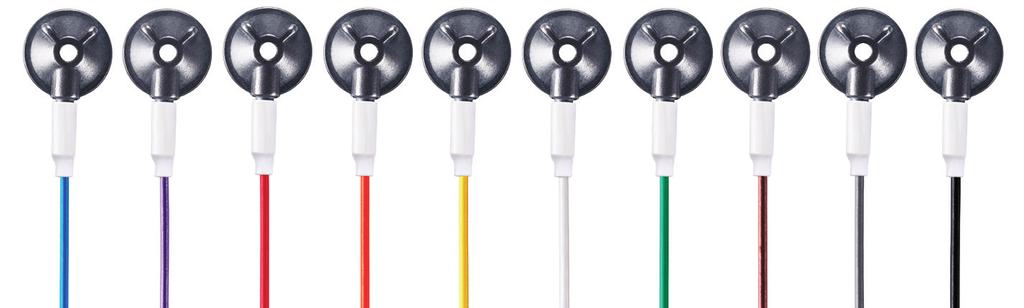

31 Ideas that work for life EEG Ambu Neuroline Cup Potilaskohtainen EEG/EP kuppielektrodi Potilaskohtainen Ambu Neuroline kuppielektrodi takaa aina 100%:n tasaisen signaalin laadun. Lisäksi osastokohtainen tehokkuus paranee, kun aikaa ei kulu uudelleenkäytettävien kuppielektrodien käsittelyyn ja puhdistukseen. Sopivat käyttötarkoitukset n Elektroenkefalografia (EEG) n Herätepotentiaalit (EP) n Polysomnografia (PSG) Tärkeimmät ominaisuudet ja edut n Parasta potilaiden hoitoa Potilaskohtaisuus tarkoittaa, että ristikontaminaation riskiä ei ole, jolloin lääkintähenkilöstö saa mielenrauhan ja potilaat saavat parasta mahdollista hoitoa. n Helppokäyttöinen Kertakäyttöisyys tarkoittaa, ettei instrumentteja tarvitse puhdistaa käytön jälkeen. Värikoodatut johdot mahdollistavat elektrodien helpon tunnistuksen. n Luotettavat tallennukset Ylivoimainen hopea-/hopeakloridianturi takaa vakaan signaalin luotettaviin tallennuksiin. Jokaisessa kuppielektrodissa on ehjä hopea-/ hopeakloridikerros, joka ei ole naarmuuntunut aiempien käyttökertojen seurauksena eikä joutunut alttiiksi valon heikentävälle vaikutukselle. Näin saadaan joka kerta selkeä signaali. Elektrodeissa on valmiiksi kiinnitetyt, sotkeutumattomat johdot, jotka eliminoivat signaalien (kuluneista liittimistä johtuvat) liikevirheet ja takaavat parhaan mahdollisen signaalin. n Ajansäästö Kuvun kiinnitysreunat antavat tukevamman otteen ja mahdollistavat elektrodien kääntämisen paikalleen, jolloin käyttäjältä säästyy aikaa asennuksen aikana. TILAUSTIEDOT Tuotenro Johdon pituus Väri Säilyvyysaika kuukausina Pakkaus cm tuumaa (avaamattomat/avatut pussit) pussi laatikko pakkaus M/ M/ M/ M-liitin - 1,5 mm 31

32 Pintaelektrodi Ambu Neuroline Kiinteäpastainen elektrodi Ambu Neuroline 700 on moneen tarkoitukseen sopiva neurologinen elektrodi, jota voi käyttää kaikissa neurologisissa tutkimuksissa, joissa elektrodi asetetaan hiusalueen ulkopuolelle. Ambu Neuroline -elektrodit, jotka toimivat kiinteällä pastalla, kiinnittyvät itsestään, ja niitä on helppo siirtää. Ambu Neuroline 700 on pienikokoinen, mikä tekee siitä ihanteellisen vauvojen ja lasten kasvojen tutkimiseen. Sopivat käyttötarkoitukset n Hermoimpulssin konduktiotutkimukset (NCS) n Pinnan elektromyografia (EMG) n Unitutkimukset (PSG) n Elektronystagmografia (ENG) n Elektro-okulografia (EOG) n Herätepotentiaalit (EP) n Intraoperatiivinen tarkkailu (IOM) Tärkeimmät ominaisuudet ja edut n Signaalin laatu Hopea-/hopeakloridianturi signaalin laadun optimoimiseen. Ankanjalka -malli minimoi liikevirheet. n Potilasmukavuus Poikkeuksellisen pehmeä ja joustava potilasmukavuuden maksimoimiseksi. n Helppokäyttöinen Korkealaatuinen kiinteä pasta takaa helpon siirtelyn ilman pastajäämiä. n Erilaiset kokoonpanot eri tarpeisiin Johdon pituudet väliltä cm takaavat sopivuuden monenlaisiin käyttötarkoituksiin. Saatavana kaksi kokoa: 700: 15 mm x 20 mm, mittausalue: 263 mm 2 710: 20 mm x 28 mm, mittausalue: 490 mm 2 näin joka tilanteeseen on sopiva vaihtoehto. TILAUSTIEDOT Tuotenro Johdon pituus Väri Säilyvyysaika kuukausina Pakkaus cm tuumaa (avaamattomat/avatut pussit) pussi laatikko pakkaus K/ / SC/ / K/ / K/ / J/ / K/ / K/C/ / K/ / K/C/ / K/C/ / Liittimet: K - 1,5 mm, SC - 0,7 mm ja J - 2,0 mm 32

33 Ideas that work for life Pintaelektrodi Ambu Neuroline Kiinteäpastainen elektrodi Ambu Neuroline 710 on moneen tarkoitukseen sopiva neurologinen elektrodi, jota voi käyttää kaikissa neurologisissa tutkimuksissa, joissa elektrodi sijoitetaan hiusalueen ulkopuolelle. Ambu Neuroline kiinteällä pastalla toimivat elektrodit kiinnittyvät itsestään, ja niitä on helppo siirtää. Sopivat käyttötarkoitukset n Hermoimpulssin konduktiotutkimukset (NCS) n Pinnan elektromyografia (EMG) n Unitutkimukset (PSG) n Elektronystagmografia (ENG) n Elektro-okulografia (EOG) n Herätepotentiaalit (EP) n Intraoperatiivinen valvonta (IOM) TILAUSTIEDOT Tuotenro Johdon pituus Väri Säilyvyysaika kuukausina Pakkaus cm tuumaa (avaamattomat/avatut pussit) pussi laatikko pakkaus K/ / SC/ / K/C/ / K/ / K/ / K/C/ / Liittimet: K - 1,5 mm, SC - 0,7 mm ja J - 2,0 mm 33

34 Pintaelektrodi Ambu Neuroline Ground Tärkeimmät edut n Kovera muoto mukautuu kehon kaarien mukaan n Voidaan siirtää useita kertoja n Optimaalinen signaali koko tutkimuksen ajan n Ainutlaatuinen ankanjalka -malli varmistaa optimaalisen kiinnityksen n Ihanteellinen tasapaino kiinnityksen ja koon välillä n Kätevä pikakiinnitysläppä helppoon siirtelyyn n Ei ristikontaminaatioriskiä Suositeltavat käyttötarkoitukset n Pinnan elektromyografia (EMG) n Hermoimpulssin konduktiotutkimukset (NCS) n Herätepotentiaalit (EP) n Intraoperatiivinen valvonta (IOM) Neurologisiin tutkimuksiin tarkoitetussa potilaskohtaisessa Ambu Neuroline -maadoituselektrodissa on koverat sivut, jotka varmistavat, että elektrodi mukautuu helposti kehon kaariin. Joustavassa taustamateriaalissa ei ole ryppyjä, jotka pitäisi tasoittaa, ja koko pinta-alue luo täydellisen tasapainon minimaalisen koon ja maksimaalisen kiinnityksen välille. Lisäksi ainutlaatuinen ankanjalka -malli estää kulmia nousemasta ylös kuten tavallisissa maadoituselektrodeissa. Kätevän vihreän läpän ansiosta Ambu Neuroline Ground -maadoituselektrodista saa helposti otteen. Tämä tarkoittaa, että sitä on helppo siirtää kiinnitysalueeseen koskematta. Tämän ansiosta samaa elektrodia voi käyttää koko tutkimuksen ajan. TILAUSTIEDOT Tuotenro Johdon pituus Väri Säilyvyysaika kuukausina Pakkaus cm tuumaa (avaamattomat/avatut pussit) pussi laatikko pakkaus M/ g M/ g

35 Ideas that work for life Pintaelektrodi Ambu Neuroline 715 Optimaalinen signaalin laatu Ambu Neuroline 715 -elektrodissa on laadukas hopea-/hopeakloridianturi, joka takaa signaalin optimaalisen laadun. Suositeltavat käyttötarkoitukset n Hermoimpulssin konduktiotutkimukset (NCS) n Pinnan elektromyografia (EMG) n Herätepotentiaalit (EP) n Elektronystagmografia (ENG) Tärkeimmät ominaisuudet ja edut n Läpinäkyvä ja iholle ystävällinen Anturialue on läpinäkyvä, joten käyttäjä voi paikallistaa tutkittavan alueen hyvin tarkkaan. Lisäksi elektrodissa käytetään iholle ystävällistä kiinteää pastaa, jonka ansiosta elektrodia voi siirtää monta kertaa sen kiinnitystehon kärsimättä. n Värikoodattu Ambu Neuroline 715 -elektrodi on varustettu kätevillä värikoodatuilla johdoilla. Lisäksi saatavana on eripituisia johtoja. TILAUSTIEDOT Tuotenro Johdon pituus Väri Säilyvyysaika kuukausina Pakkaus cm tuumaa (avaamattomat/avatut pussit) pussi laatikko pakkaus K/C/ g g g K/C/ g g g K/C/ g g g K/C/ g g g

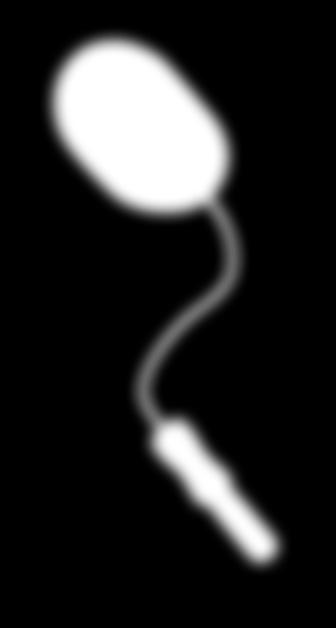

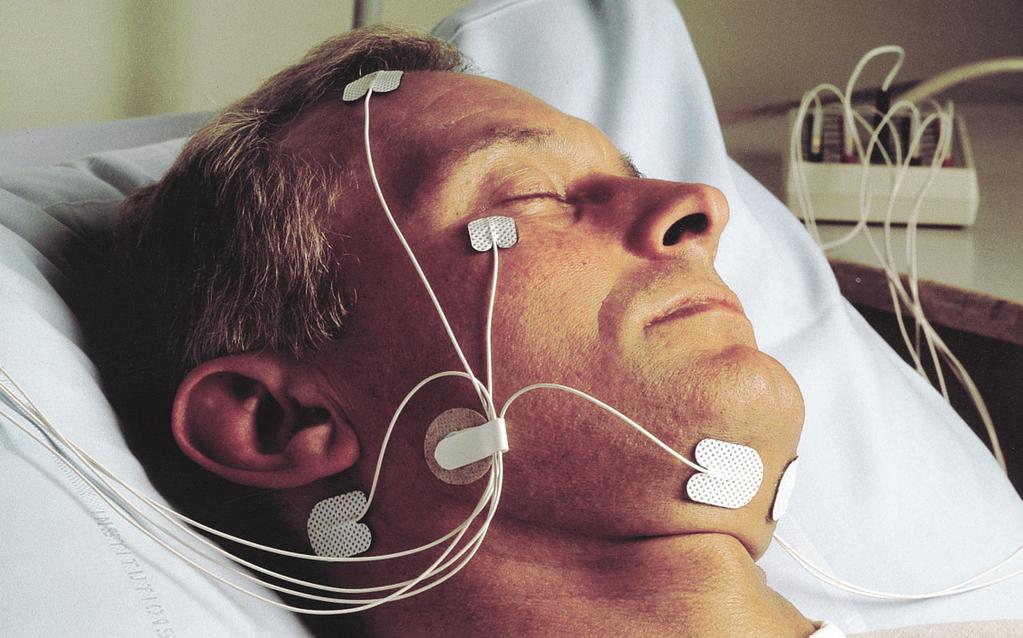

36 Pintaelektrodit kasvoille Ambu Neuroline 720 Sopivat käyttötarkoitukset n Polysomnografia (PSG) n Intraoperatiivinen valvonta (IOM) n Elektroenkefalografia (EEG) n Herätepotentiaalit (EP) Ambu Neuroline 720 on kertakäyttöinen, itsestään kiinnittyvä elektrodi, jossa käytetään erittäin hyvin johtavaa märkäpastaa nopean ja vakaan signaalin saamiseksi. Vahva mutta iholle ystävällinen kiinnitys tekee elektrodista ihanteellisen unitutkimukseen, koska elektrodi pysyy paikallaan koko tutkimuksen ajan, vaikka potilas hikoilisi. Erittäin joustava, muodoltaan soikea ja matalaprofiilinen elektrodi sopii hyvin silmien ympärille ja leuan alle. Tärkeimmät ominaisuudet ja edut n Parempaa hoitoa potilaille Ambu Neuroline 720 on potilaalle ystävällinen ja mukava vaihtoehto perinteisille kuppielektrodeille. Vahva ja kuitenkin iholle ystävällinen kiinnitys sekä joustavat materiaalit ja matala profiili tekevät Ambu Neuroline 720:stä vähemmän ärsyttävän potilaan kannalta. n Helppokäyttöinen Käyttövalmiin elektrodin saa asetettua potilaalle nopeasti, ja tallennuksen jälkeen se on helppo poistaa painamalla lujasti elektrodin keskeltä. Sen vahva alkukiinnitys takaa, että elektrodi pysyy paikallaan, ja sen erittäin hyvin johtava märkäpasta on valmis ottamaan vastaan signaaleja muutamassa sekunnissa. Elektrodin käyttö on sekä nopeaa että helppoa. n Luotettavat tallennukset Hopean/hopeakloridin ja märkäpastan yhdistelmä takaa vakaat, pieni-impedanssiset signaalit koko testin ajaksi. Matala profiili ja vahva kiinnitys varmistavat, etteivät elektrodit siirry unitutkimuksien aikana, vaikka potilaat hikoilisivat. n Ajansäästö Kertakäyttöinen Ambu Neuroline 720 tuo tehokkuutta ja ajansäästöä. Elektrodi on käyttövalmis suoraan pussista. Sideharsoa tai teippiä ei tarvita elektrodin pitämiseen paikallaan. TILAUSTIEDOT Tuotenro Johdon pituus Väri Säilyvyysaika kuukausina Pakkaus cm tuumaa (avaamattomat/avatut pussit) pussi laatikko pakkaus K/ SC/ K/ J/ K/ S/ Liittimet: K - 1,5, SC - 0,7 mm, J - 2,0 ja S - neppari 36
