MARJA-VANTAAN KESKUSTA-ASUMINEN ASEMAKAAVA-ALUEEN MELUSELVITYKSEN PÄI- VITYS Projektinumero:

Transkriptio

1 N KESKUSTA-ASUMINEN MELUSELVITYKSEN PÄI- VITYS Projektinumero: 3013

2 2 (9) Sisällysluettelo 1 Johdanto Lähtötiedot ja menetelmät Laskentamalli ja laskennan asetukset Käytetyt liikennemäärät Tarkastellut vaihtoehdot Ympäristömelun ohjearvot Tulokset Melutasot rakennusten piha-alueilla Julkisivuihin kohdistuvat melutasot Rakennusten julkisivujen ääneneristävyys Johtopäätökset Viitteet... 9 Liite 1 Melun leviäminen asemakaava-alueella päivä- ja yöaikana ulkoalueiden keskiäänitasot julkisivuihin kohdistuvat korkeimmat keskiäänitasot julkisivuihin kohdistuvat keskiäänitasot kerroksittain Liite 2 Melun leviäminen asemakaava-alueella päivä- ja yöaikana, meluntorjuntaehdotus 1 ulkoalueiden keskiäänitasot julkisivuihin kohdistuvat korkeimmat keskiäänitasot julkisivuihin kohdistuvat keskiäänitasot kerroksittain Liite 3 Melun leviäminen asemakaava-alueella päivä- ja yöaikana, meluntorjuntaehdotus 2 ulkoalueiden keskiäänitasot julkisivuihin kohdistuvat korkeimmat keskiäänitasot julkisivuihin kohdistuvat keskiäänitasot kerroksittain Liite 4 Rakennuksen julkisivun ääneneristävyyden mitoittaminen esimerkkihuoneen tapauksessa Heikkiläntie 7 FI Helsinki Puh.: Fax: WSP Finland Y-tunnus: Kotipaikka: Helsinki

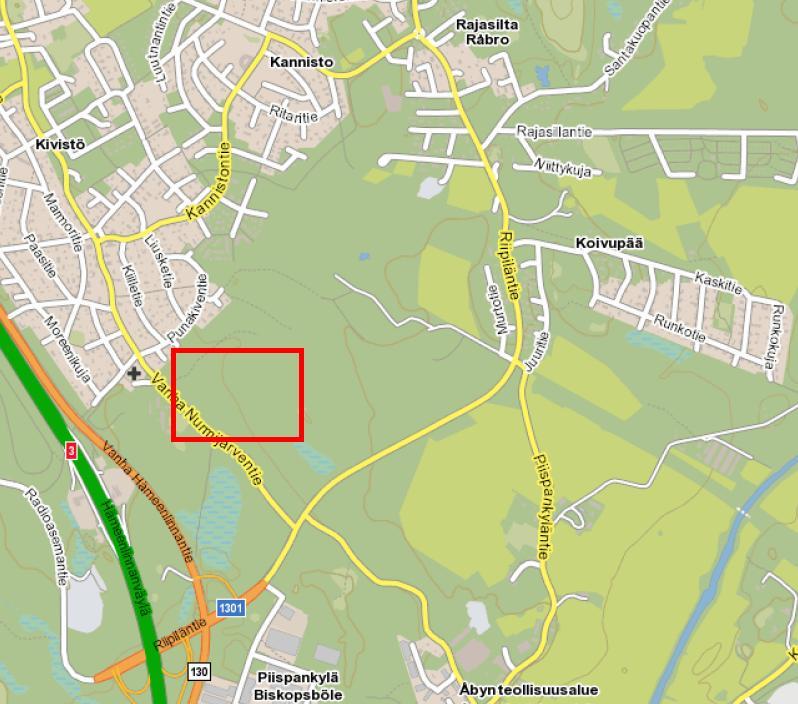

3 3 (9) 1 Johdanto Työ on meluselvityksen päivitys koskien Marja-Vantaan keskusta-asuminen 2 asemakaava-aluetta (nro ). Melutilannetta on tarkasteltu laskennallisesti raideliikenteen osalta ennustetilanteessa vuonna Selvityksen laatimisessa on käytetty hyväksi aikaisemmin alueella tehtyä selvitystä Marja-Vantaan keskusta-asumisen meluselvityksen päivitys,, 2011 ( ) sekä edelliseen raporttiin tehtyä päivitystä Marja-Vantaa: Asuntomessut 2015, kaava-alueen meluselvityksen päivitys, 2012 ( ). Asemakaava-alueella tehdyt muutokset eivät ole niin oleellisia, että ne muuttaisivat katu- tai tieliikenteen melutilannetta Marja-Vantaan keskusta-asumisen meluselvityksen päivityksessä ( ) esitetystä. Aiemmin laadittua melun aineistoa on päivitetty asemakaava-alueen nro osalta seuraavilla tiedoilla: Asemakaava-alueen rakennusmassoittelu on päivitetty Kvartsiraitin vieressä sijaitsevan pihakannen ja n sijainnit ja korkeudet on viety maastomalliin Asemakaava-alueen maanpinnan tasot on päivitetty suunnitelmien mukaisesti Kehäradan ja Kvartsiraitin välissä olevan tukimuurin korkeus on päivitetty Radan eteläpuolelle on lisätty tukimuuri alustavien suunnitelmien mukaisena rakenteena Kuvassa 1 on esitetty kaava-alueen sijainti yleiskartalla (kaava-alue on rajattu punaisella suorakaiteella). Kuva 1. Kaava-alueen sijainti yleiskartalla [Lähde Projektinumero: 3013

4 4 (9) Meluselvityksen laskennat ja raportin tuloksista laati FM Sirpa Lappalainen WSP Finland Oy:stä. Tulokset ja raportin on tarkastanut FM Ilkka Niskanen. 2 Lähtötiedot ja menetelmät 2.1 Laskentamalli ja laskennan asetukset Ympäristömelun laskennallinen arviointi tehtiin Cadna A 4.2 ympäristömelumalliin kuuluvalla pohjoismaisella raideliikennemelumallilla (Nordic Council of Ministers 1996b). Laskentamalli ottaa huomioon maaston ja rakenteiden muodostamien esteiden vaikutukset äänen etenemiseen sekä maanpinnan ja ilman absorption aiheuttamat vaimennukset. Laskentamallissa pohjana on käytetty Marja-Vantaan edellisissä projekteissa käytettyä maastomallia ja Vantaan kaupungin toimittamia suunnitelmia. Maastomalliaineisto sisälsi korkeuskäyrät, katujen ja kehäradan korkeustiedot sekä ennustetilanteen rakennukset. Mallissa on mallinnettu kovana pintana muiden alueiden ollessa akustisesti pehmeitä. Kvartsiraitin pohjoispuolella olevan pihakannen on suunniteltu olevan mahdollisimman vihreä ja siten akustisesti pehmeä pinta. Merkittäviä kivettäviä alueita ei ole suunniteltu kaava-alueelle. Tukimuurien ja kaukalorakenteen absorptiosuhteeksi on oletettu 0,2. Rakennusten korkeudet on arvioitu kerroslukumäärän perusteella (2m + 3m * kerroslkm). Maastomallissa käytetty korkeuskäyräväli oli cm. Lisäksi korkeuskäyräaineistoa korjattiin uusien korttelien alueella, jossa maanpinta tulee monin paikoin nousemaan huomattavasti nykyisestä. Radan eteläpuolisen korttelin maanpinnan tasoja ei ole vielä suunniteltu, mutta a korjattiin radan ja tukimuurin vieressä eteläpuolella sijaitsevan kulkuväylän osalta. Meluntorjuntavaihtoehdossa 2 rakennusten massoittelu sekä Kvartsiraitin pohjoispuolella oleva pihakannen korkeusasema poikkeavat kahdesta muusta tarkastelusta. Meluntorjuntavaihtoehto 2 muodostettiin alun perin siksi, että pihakannen reunaan ei haluttu kaupunkikuvallisista syistä korkeaa meluestettä. n pohjoispuolisessa korttelissa puolestaan tarkasteltiin parkkitalon katolle suunnitellun oleskelupihan melutasoja ja sen tarvitsemaa meluntorjuntaa. Melutasoja on laskettu 5 metrin välein sijoitettuihin laskentapisteisiin kahden metrin korkeudelle maan pinnan tasosta ja tulokset on esitetty keskiäänivyöhykkeinä 5 db luokissa. Laskennoissa otettiin huomioon ensimmäiset heijastukset. Asuinrakennuksiin kohdistuvia äänenpainetasoja on lisäksi tarkasteltu julkisivuihin sijoitettujen laskentapisteiden avulla kerroksittain. Tässä selvityksessä tarkasteltua suunnittelualuetta rakennusmassoineen voidaan pitää tavallista monimutkaisempana laskentaympäristönä, minkä vuoksi arvioimme, että n tarkkuus tässä tapauksessa on luokkaa 3 db Käytetyt liikennemäärät Taulukko 1. Kehäradan liikennemäärät vuonna Lähiliiikennejuna, Sm5 päivällä, klo 7 22 (kpl) yöllä, klo 22 7 (kpl) nopeus (km/h) Laskennassa käytetyt liikennemäärät ovat samat kuin aiemmissa kehäradan melulaskennoissa. Pituus/Smyksikkö (m) Projektinumero: 3013

5 5 (9) Päivällä junista kpl on kahden Sm5-yksikön pituisia ja 118 kpl yhden Sm5-yksikön pituisia. Yöllä kaikki junat ovat yhden Sm5-yksikön pituisia. Kaikkien junien yhteispituus on päivällä 16 9 m ja yöllä 3 7 m. 2.2 Tarkastellut vaihtoehdot Radan eteläpuolelle tulevaan kortteliin tarkasteltiin kahta vaihtoehtoa rakennusten korkeuden osalta. Vaihtoehdossa, jossa radan eteläpuoliset rakennukset olivat matalampia, niiden korkeus oli 3 4 kerrosta (kuva 2). Vaihtoehdossa, jossa rakennukset olivat korkeampia, niiden korkeus oli 7 8 kerrosta. Rakennuksien korkeudella ei ollut juurikaan merkitystä rakennusten sisäpihoille leviävän melun kannalta. Rakennuksen korkeus vaikuttaa julkisivuihin kohdistuviin melutasoihin eniten eteläisimmän rakennuksen kohdalla. Sekä korkeamman että matalamman rakennuksen tapauksessa julkisivuun kohdistuvat melutasot jäävät kuitenkin niin mataliksi, ettei erityisiä julkisivun äänen eristävyysvaatimuksia raidemelua vastaan ole tarpeellista antaa. Kuva 2. Rakennusten kerroskorkeudet. Projektinumero: 3013

6 6 (9) Selvitys sisältää ehdotuksen piha-alueiden melusuojauksesta. Laskentatulokset on esitetty tilanteelle, jossa melusuojausta ei ole toteutettu ja tilanteelle, jossa melusuojaus on toteutettu. 2.3 Ympäristömelun ohjearvot Valtioneuvoston päätöksessä (993/1992) on annettu maankäytön ja rakentamisen, liikenteen suunnittelussa ja rakentamisen lupamenettelyssä sovellettavat melutason ohjearvot. Näitä ohjearvoja sovelletaan myös ympäristölupaharkinnassa (taulukko 2). Melutason ohjearvot on annettu erikseen päiväaikaiselle keskiäänitasolle (klo 7 22) ja yöaikaiselle keskiäänitasolle (klo 22 7). Taulukko 2. Melutason yleiset ohjearvot (Vnp 993/1992). Ulkona Asumiseen käytettävät alueet, virkistysalueet taajamissa ja niiden välittömässä läheisyydessä sekä hoito- ja oppilaitoksia palvelevat alueet Loma-asumiseen käytettävät alueet, leirintäalueet, virkistysalueet taajamien ulkopuolella ja luonnonsuojelualueet Sisällä Asuin-, potilas- ja majoitushuoneet Alueen kuvaus Päiväajan (klo 7 22) keskiäänitason ohjearvot Yöajan (klo 22 7) keskiäänitason ohjearvot db db db db 3) 35 db 30 db Opetus- ja kokoustilat 35 db - Liike- ja toimistohuoneet db - 1) Uusilla alueilla melutason yöohjearvo on db. 2) Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa. 3) Yöohjearvoa ei sovelleta sellaisilla luonnonsuojelualueilla, joita ei yleensä käytetä oleskeluun tai luonnon havainnointiin yöllä. Jos melu on luonteeltaan iskumaista tai kapeakaistaista, mittaus- tai laskentatulokseen lisätään 5 db ennen sen vertaamista ohjearvoon. Koska kyseessä on uusi asuinalue, sovelletaan alueelle yöajan melutason ohjearvoa db (L Aeq ). 1) 2) 3 Tulokset 3.1 Melutasot rakennusten piha-alueilla Raideliikenteen aiheuttamat meluvyöhykkeet eivät leviä asemakaava-alueella kovin pitkälle, sillä sekä radan sijaitseminen leikkauksessa, että ympäröivät rakennukset rajoittavat melun leviämistä. Projektinumero: 3013

7 7 (9) Radan pohjoispuolella kaava-alueen koillisosassa sijaitsevien pistetalojen ulkooleskelualueena on pihakansi, joka rajoittuu in ja heti sen eteläpuolella kehärataan. Pihakannella päiväajan melutaso ylittää ohjearvotason db (L Aeq,7-22 ) kannen kaakkoisreunalla. Yöaikana ohjearvotaso db (L Aeq,22-7 ) ylittyy lähes koko kannella (liite 1). Siksi kannen Kvartsiraitin puoleiselle reunalle sekä sivureunoille suunniteltiin meluseinä, joka on pohjoispäästään 2,5 metriä korkea ja eteläpäästään 3 metriä korkea (liite 2). Tällä meluesteratkaisulla päästiin pihakannella melutasoille annettuihin ohjearvoihin myös yöaikana. Muiden rakennusten sisäpihoilla melutasot eivät ylitä ohjearvotasoja. Koska 2,5 3 metrinen meluaita pihakannen reunalla on kaupunkikuvallisesti haastava toteuttaa, tarkasteltiin melulaskennoin myös vaihtoehtoa (meluntorjuntavaihtoehto 2), jossa asuinrakennusten oleskelupihat sijoitettaisiin pistetalojen ja lamellitalojen väliin kauemmaksi kehäradasta. Pihakannen reunaan sijoitettiin tässä tapauksessa 1,3 metriä korkea meluaita ja pihakantta kallistettiin hieman siten, että kehäradan puoleinen reuna kannesta oli aiempaa korkeammalla. Tällaisessa vaihtoehdossa yöajan db (L Aeq22-7 ) ylittyy noin 13 metrin leveydellä pihakannen reunalla ja laajemmalla alueella pihakannen kehäradan puoleisissa nurkissa (liite 3). Joka tapauksessa koko piste- ja lamellitalojen välinen alue sopii asuinpihatiloiksi kuten myös suurin osa pihakannesta. Kehäradan pohjoispuolelle pihakannen lounaispuoliseen kortteliin on suunniteltu parkkitalo, jonka katolle tulee oleskelupiha. Tämän pihan melutasot ylittävät yöajan ohjearvotason db (L Aeq22-7 ) noin 9 metrin leveydellä kattotason reunasta. Jos kattotasolla olevan pihan reunaan tehdään umpinainen 1,3 metriä korkea melukaide, saadaan yöajan db keskiäänitaso rajoitettua 4 metrin leveydelle kattotason reunasta (liite 3). Siten suurin osa kattotasolla olevasta piha-alueesta saadaan ohjearvon mukaiselle tasolle. Asuinrakennusten maanpinnan tasolla olevilla piha-alueilla ohjearvotasot eivät ylity. Radan eteläpuolisen tukimuurin korottamista 1 metrillä tulevan maanpinnan yläpuolelle tutkittiin meluntorjuntaratkaisussa, jotta nähtiin sen vaikutus kulkuväylänä toimivan tukimuurin ja suunnitellun asuinrakennuksen välisen tilan melutilanteeseen (liite 2). Tukimuurin korottamisella saatiin tukimuurin ja asuinrakennuksen välisen tilan melutaso laskemaan noin 3 db, jolloin päiväajan keskiäänitaso on suurimmalla osalla alueesta alle db ja yöajan keskiäänitaso alle db. Aivan tukimuurin lähellä päiväajan keskiäänitaso on 60 db ja yöajan keskiäänitaso db. Kulkuväylänä toimivalle tilalle ei ole annettu ohjearvoja. 3.2 Julkisivuihin kohdistuvat melutasot kohdistuvat suurimmat melutasot n koillispäässä, kehäradan yläpuolella olevan rakennuksen julkisivulle (63 db päivällä, L Aeq,7-22 ja 58 db yöllä, L Aeq,22-7 ) sekä n pohjoispuolella, Kvartsiraitin varressa olevan asuinrakennuksen julkisivuille ( db päivällä, L Aeq,7-22 ja db yöllä, L Aeq,22-7 ). Radan eteläpuolella olevien asuinrakennusten julkisivuille kohdistuu enimmillään 58 db päiväaikainen keskiäänitaso ja db yöaikainen keskiäänitaso. Pistetaloista eteläisimmän julkisivulla suurin päiväaikainen keskiäänitaso on db ja yöaikainen keskiäänitaso db, mutta muiden pistetalojen kohdalla päiväaikainen keskiäänitaso on korkeimmillaan db ja yöaikainen db (L Aeq,22-7 ). Meluntorjuntavaihtoehdossa 1 julkisivutasoissa ei tapahdu merkittäviä muutoksia. Radan eteläpuolisten rakennusten korkein julkisivulle kohdistuva päiväaikainen keskiäänitaso laskee 1 db:n, ollen db (L Aeq,7-22 ) meluntorjuntavaihtoehdossa 1. Yöaikainen korkein keskiäänitaso pysyy samana eli on db (L Aeq,22-7 ). Myös meluntorjuntavaihtoehdossa 2 julkisivutasot ovat käytännössä samat kuin muissa tarkastelluissa vaihtoehdoissa. kohdistuvat keskiäänitasot ovat suurimmillaan kerroksen 3 yläpuolella. Julkisivuihin kodistuvat keskiäänitasot ovat lähes samalla tasolla kerrosten 4 8 välillä, toisten rakennusten osalla julkisivutasot pienenevät ylimmissä kerroksissa Projektinumero: 3013

8 8 (9) ja toisissa kasvavat. Vaihteluun eri kerrosten välisissä keskiäänitasoissa vaikuttaa rakennuksen sijainti suhteessa kehärataan. kohdistuvat keskiäänitasot on esitetty kerroksittain liitekartoilla. Korkeiden rakennusten julkisivutasot on esitetty vain kerroksesta 4 ylöspäin, koska julkisivutasot korkeiden rakennusten alakerroksissa kehäradan puoleisilla julkisivuilla ovat käytännössä samat kuin matalissa rakennuksissa. Jos rakennuksiin rakennetaan parvekkeet, tulee tällöin huomioida, että parvekkeet ovat ulkoalueita ja niille pätevät Valtioneuvoston päätöksessä ulkoalueille annetut ohjearvot. Tässä tapauksessa määräävänä ohjearvona toimii yöajan db (L Aeq ) ohjearvo. Jos kehäradan puolelle rakennetaan parvekkeet, tulee ne suojata riittävällä lasituksella, jotta annetut ohjearvot alitetaan. Normaaleilla parvekelasituksilla voidaan saavuttaa jopa noin 10 db ääneneristävyys. Lasien väliset raot tiivistämällä ääneneristävyys paranee entisestään. 3.3 Rakennusten julkisivujen ääneneristävyys Koska suunnittelualue sijaitsee lentomelualueella, on rakenteille annettu lentomelun takia julkisivun ääneneristävyysvaatimukseksi L = 35 db. Raidemelun tapauksessa julkisivun ääneneristävyysvaatimus olisi suurimmillaan L = 28 db (63 db 35 db päiväaikana), joten lentomelu on alueella määräävämpi tekijä. Kaavamerkinnän ja määräyksen ääneneristävyydellä tarkoitetaan koko tarkasteltavalta julkisivurakenteelta, siinä olevine rakenneosineen, vaadittavaa ulko- ja sisämelun keskiäänitason erotusta eli äänitasoeroa. Vaatimus ei siten tarkoita yksittäistä ikkunaa tai muuta rakenneosaa. Liitteessä 4 on esitetty mitoituslaskenta julkisivun eri elementtien ääneneristävyysvaatimuksille esimerkkimakuuhuoneen tapauksessa. Mitoituslaskenta on toteutettu ääneneristävyysvaatimuksen L = 35 db mukaan. Esimerkkihuoneen pinta-alaksi on arvioitu 12 m 2 ja huoneen ikkunapinta-alalle on annettu arvo 6 m 2. Mitoituslaskenta on laadittu Ympäristöministeriön oppaan 108 Rakennuksen julkisivun ääneneristävyyden mitoittaminen mukaisesti. Julkisivua koskeva ääneneristävyysvaatimus R tr,vaad saadaan kaavamääräyksenä annettavan äänitasoeron L perusteella R tr, vaad 1 7 L K db, jossa K 1 on julkisivun pinta-alan ja huoneen absorptioalan huomioon ottava korjaustermi. Termin K 1 arvot on taulukoitu Ympäristöministeriön oppaassa. Laskuesimerkkinä käytetyn pienen makuuhuoneen tapauksessa julkisivun ääneneristävyysvaatimukseksi saatiin R tr,vaad = db. Ulkoseinän ja kattorakenteen ääneneristävyysvaatimukseksi R A,tr, seinä = db ja ikkunoiden ääneneristävyysvaatimukseksi R A,tr = db. 4 Johtopäätökset Marja-Vantaan asemakaava-alueelle leviävän raideliikenteen melun merkittävimmät vaikutukset kohdistuvat Kvartsiraitin pohjoispuolelle suunnitellulle pihakannelle. Pihakannen reunaan mitoitettiin meluseinä, jotta ulko-oleskelualueille annettuun ohjearvotasoon päästään myös yöaikana. Vaihtoehtona massiiviselle meluseinälle tarkasteltiin tilannetta, jossa pihakantta kallistetaan siten, että sen radan puoleinen reuna nousee ylemmäs ja sen reunaan tehdään matala melukaide. Lisäksi varsinaiset pihaalueet osoitetaan asuinrakennusten suojan puolelle. Tällä ratkaisulla suurin osa pihakannesta ja kaikki varsinaiset piha-alueet saadaan suojattua ohjearvotason ylittävältä melulta. Myös parkkitalon katolle suunniteltu oleskelupiha tulee suojata melukaiteella, jotta suurimmalla osalla katolla olevasta pihasta päästään alle ohjearvotason. Asuinrakennusten varsinaisilla piha-alueilla maanpinnan tasolla ohjearvo ei ylity. Projektinumero: 3013

9 9 (9) Meluntorjuntavaihtoehto 2 olisi suositeltava toteutettavaksi, koska siinä kaikille asuinrakennuksille on osoitettu piha- ja oleskelualue, jolla melutasot jäävät alle ohjearvon. Ohjearvotasojen ylitykset piha-alueilla eivät ole tässä vaihtoehdossa suuria eikä niitä esiinny laajalla alueella. Meluntorjuntavaihtoehdossa 1 melun leviämisen rajoittamiseksi joudutaan turvautumaan erittäin massiiviseen meluseinään pihakannen reunalla. Päiväajan keskiäänitaso (L Aeq,7-22 ) ylittää 60 db ja yöajan keskiäänitaso (L Aeq,22-7 ) db kahden asuinrakennuksen julkisivulla. Julkisivujen ääneneristävyysvaatimuksia ei kuitenkaan mitoita tässä tapauksessa raideliikenne vaan lentoliikenne. Jos rakennuksiin rakennetaan parvekkeita, tulee ne suojata riittävällä parvekelasituksella, jottei parvekkeilla ylitetä piha-alueille annettuja ohjearvoja. 5 Viitteet Nordic Council of Miniters 1996b: Railway Traffic Noise Nordic Prediction Method. TemaNord 1996: 4. Valtioneuvoston päätös 993/1992 Ympäristöministeriön oppaita 108, Rakennuksen julkisivun ääneneristävyyden mitoittaminen, Ympäristöministeriö, Helsinki 2003 Oulu Sirpa Lappalainen Projektinumero: 3013

10 Liite 1, sivu 1/ Päiväajan keskiäänitaso LAeq [db] Matalat rakennukset, laskentakorkeus 2m 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)

11 Liite 1, sivu 2/ Päiväajan keskiäänitaso LAeq [db] Korkeat rakennukset, laskentakorkeus 2m 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)

12 Liite 1, sivu 3/ kohdistuvat suurimmat äänenpainetasot päivällä (klo 07-22) Matalat rakennukset 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)

13 Liite 1, sivu 4/ kohdistuvat suurimmat äänenpainetasot päivällä (klo 07-22) Korkeat rakennukset 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)

14 Liite 1, sivu 5/ päivällä (klo 07-22) 1. KERROS Matalat rakennukset 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)

18 Liite 1, sivu 9/ päivällä (klo 07-22) 4. KERROS Korkeat rakennukset 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)

23 Liite 1, sivu 14/ Yöajan keskiäänitaso LAeq [db] Matalat rakennukset, laskentakorkeus 2m 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)

24 Liite 1, sivu 15/ Yöajan keskiäänitaso LAeq [db] Korkeat rakennukset, laskentakorkeus 2m 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)

25 Liite 1, sivu 16/ kohdistuvat suurimmat äänenpainetasot yöllä (klo 22-07) Matalat rakennukset 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)

26 Liite 1, sivu 17/ kohdistuvat suurimmat äänenpainetasot yöllä (klo 22-07) Korkeat rakennukset 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)

27 Liite 1, sivu 18/ yöllä (klo 22-07) 1. KERROS Matalat rakennukset 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)

31 Liite 1, sivu 22/ yöllä (klo 22-07) 4. KERROS Korkeat rakennukset 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)

36 Liite 2, sivu 1/ Meluseinä, h = 3,0 m.5.5 Meluseinä, h = 2,5 m Päiväajan keskiäänitaso LAeq [db] Meluntorjuntaehdotus Matalat rakennukset, laskentakorkeus 2m 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)

37 Liite 2, sivu 2/ Meluseinä, h = 3,0 m.5.5 Meluseinä, h = 2,5 m Päiväajan keskiäänitaso LAeq [db] Meluntorjuntaehdotus Korkeat rakennukset, laskentakorkeus 2m 18+0 >.0 db >.0 db > db >.0 db 1 : 10 (A3)
