Two Cities One Heart E14- Jatkosuunnittelu. Tarkistettu kilpailuehdotus ja maanalainen pysäköintivaihtoehto TREA

Transkriptio

1 Two Cities One Heart E14 - Jatkosuunnittelu Tarkistettu kilpailuehdotus ja maanalainen pysäköintivaihtoehto

2 Sisältö Kilpailuehdotus Tarkistettu kilpailuehdotus - Pysäköntitalot Asemapiirros ja laajuuslaskelma Maanomistus Pysäköintilaitoskaaviot Ilmakuvanäkymät Liikenne- ja toimintokaaviot Tarkistettu kilpailuehdotus - Maanalainen pysäköinti Asemapiirros ja laajuuslaskelma Ilmakuvanäkymät Pysäköintilaitoskaaviot Tornion puolen pysäköintikellari Liikenne- ja toimintokaaviot Vertailu E4-Liittymäjärjestelykaaviot

3 1:4000 Kilpailuvaiheen asemapiirros ortoilmakuvan päällä Kilpailuehdotus

4 Näkymä kilpailuehdotuksesta Kilpailuehdotus

5 Tornio Market Square The Productive Boulevard The Loop Border Park Haparanda Market Square From two cities separated by the border to twin city with one heart! The Three Elements: Loop, Productive Boulevard and Park Kilpailuehdotus

6 Creative Industry Temporary Living Shore Hotel Travel Centre Square Hallituskatu Pedestrian street City Hall Co-Working/Living Powerstation Park Tornio River Event Centre Rivershore restaurants Creative Industry Flexible Production Spaces Tourism Industry Hybrid Blocks Urban Blocks Riverbank Community Living Border Square Community Culture Centre Flexible Production Spaces Wellness and Health Industry Haparanda Sports Town Border Park Play-Square Winter Garden Fitness area Border Event Arena Beach and Saunas The Loop E4 - The Productive Boulevard TornioHaparanda - Variety in living Kilpailuehdotus

7 Tarkistettu kilpailuehdotus Pysäköntitalot

8 puisto päiväkoti Laajuuslaskelma (Suuntaa-antava) Haparanda, Jokiranta, Vaihe 1 Asuminen kem 2 Tuotanto/Toimi/Liike/Palvelu 3800 kem 2 Hotellit/majoitus 4100 kem 2 Yhteensä kem 2 Autopaikkatarve asumiselle 186 ap + 20 v-ap (Asuntojen keskikoko 65 m2) Autopaikkatarve toimistoille (1/50) 76 ap Autopaikkatarve hotelleille (1/150) 28 ap Tarve yhteensä 310 ap Toteutuu rakenteellisesti Pihoilla Kaduilla Toteutuu 260 ap 34 ap 16 ap 310 ap kirkko siirretään Tornio, Bulevardin pohjoispuoli Asuminen kem 2 Tuotanto/Toimi/Liike/Palvelu 6600 kem 2 Yhteensä kem 2 huoltoasema Asumisen ap-tarve (1/100) Vieraspaikat Tuotanto/Toimi/Liike (1/100) Autopaikkatarve yhteensä 197 ap 30 ap 66 ap 293 ap venesatama Pysäköintilaitos (2 krs) Säipän puiston kansi Pihoilla ja kaduilla Toteutuu 130 ap 156 ap >7 ap >293 ap Rajakaari-puisto Tornio, Jokiranta Asuminen kem 2 Tuotanto/Toimi/Liike/Palvelu 2300 kem 2 Hotellit/majoitus 5600 kem 2 Yhteensä kem 2 Asumisen ap-tarve (1/100) Vieraspaikat Liiketila/Toimisto/Palvelu(1/100) Hotelli (1/150) Autopaikkatarve yhteensä Pysäköintilaitokset Aukiolla Toteutuu 131 ap 20 ap 23 ap 38 ap 212 ap 208 ap 4 ap 212 ap laituri (Laskelmat eivät sisällä Greenline-kiinteistöä) Koko alue yhteensä: kem 2 Asuminen: kem 2 Tuotanto/toimi/Liike kem 2 Hotellit ja majoitus kem 2 1:4000 Tarkistettu asemapiirros Laskelmat ovat suuntaa-antavia, laskettu 80 % bruttoalasta kerrosalaksi. Asumisen yhteistilat eivät sisälly laskelmiin. Tarkistettu kilpailuehdotus - Pysäköintitalot

9 puisto päiväkoti kirkko siirretään huoltoasema venesatama Rajakaari-puisto Yksityinen maanomistus - Haaparanta Yksityinen maanomistus - Tornio laituri Ortodoksinen seurakunta Valtio/Ely-keskus Valtio/Senaatti 1:4000 Tarkistettu asemapiirros ja maanomistus Maanomistus

10 Näkymä Tarkistettu kilpailuehdotus - Pysäköintitalot

11 Palvelut Tuotanto/toimisto kokoojakatu alueellinen reitti ajoyhteydet paikallinen reitti Hotelli/majoitus pysäköinti Silmukka Liiketila, katutaso Ajo ja pysäköinti Päävirkistysreitit ja Silmukka Toiminnot Tarkistettu kilpailuehdotus - Pysäköintitalot

12 Säipän puisto kansipysäköinti 156 ap yksisuuntainen liikennöinti sisäänkäynti puiston rakennukseen Bulevardi Pohjoinen 130 ap, 2 kerrosta kaltevat pysäköintitasot kaksisuuntainen liikennöinti Kompaktit pysäköintitalot ks. seuraava sivu Haaparanta Kansipiha 154 ap, 2 kerrosta kaltevat pysäköintitasot alin kerros painuu maan alle sisäänkäynti yläpuoliseen toimistotaloon 18 ap vieressä katetulla pihalla 30 ap hotellin pihalla V1 Haaparanta pysäköntitalo 88 ap, 2 kerrosta kaltevat pysäköintitasot alin kerros painuu maan alle alataso ylätaso V2 (82 ap) Kompakti -malli yhdellä sisäänajolla Pysäköintilaitokset

13 97 ap Kompaktit pysäköintitalot ap, 3,5 kerrosta kaltevat pysäköintitasot ja puolikerrosrampit Periaatekuva 1:500: 1:13...1:7 111 ap 1:13...1:7 21 ap/kerros + 4 ap/lisärivi Periaateleikkaus Pysäköintilaitokset

14 Näkymä lounaasta Tarkistettu kilpailuehdotus - Pysäköintitalot

15 Näkymä koillisesta Tarkistettu kilpailuehdotus - Pysäköintitalot

16 Tarkistettu kilpailuehdotus Maanalainen pysäköinti Tornio Jokiranta + Haaparanta

17 Laajuuslaskelma (Suuntaa-antava) Haparanda, Jokiranta, Vaihe 1 Asuminen kem 2 Tuotanto/Toimi/Liike/Palvelu 3800 kem 2 Hotellit/majoitus 4100 kem 2 Yhteensä kem 2 Autopaikkatarve asumiselle 210 ap + 21 v-ap (Asuntojen keskikoko 65 m2) Autopaikkatarve toimistoille (1/50) 76 ap Autopaikkatarve hotelleille (1/150) 28 ap Tarve yhteensä 335 ap Toteutuu rakenteellisesti Pihoilla Kaduilla Toteutuu 287 ap 30 ap 18 ap 335 ap Tornio, Bulevardin pohjoispuoli Asuminen kem 2 Tuotanto/Toimi/Liike/Palvelu 6600 kem 2 Yhteensä kem 2 Asumisen ap-tarve (1/100) Vieraspaikat Tuotanto/Toimi/Liike (1/100) Autopaikkatarve yhteensä Pysäköintilaitos (2 krs) Säipän puiston kansi Pihoilla ja kaduilla Toteutuu 197 ap 30 ap 66 ap 293 ap 130 ap 156 ap >7 ap >293 ap Tornio, Jokiranta Asuminen kem 2 Tuotanto/Toimi/Liike/Palvelu 2900 kem 2 Hotellit/majoitus 5600 kem 2 Yhteensä kem 2 Asumisen ap-tarve (1/100) Vieraspaikat Liiketila/Toimisto/Palvelu(1/100) Hotelli (1/150) Autopaikkatarve yhteensä Toteutuu 171 ap 26 ap 29 ap 38 ap 264 ap 272 ap (Laskelmat eivät sisällä Greenline-kiinteistöä) Koko alue yhteensä: kem 2 Asuminen: kem 2 Tuotanto/toimi/Liike kem 2 Hotellit ja majoitus kem 2 Laskelmat ovat suuntaa-antavia, laskettu 80 % bruttoalasta kerrosalaksi. Asumisen yhteistilat eivät sisälly laskelmiin. Tarkistettu kilpailuehdotus - Maanalainen pysäköinti

18 Säipän puisto kansipysäköinti 156 ap yksisuuntainen liikennöinti sisäänkäynti puiston rakennukseen Bulevardi Pohjoinen 130 ap, 2 kerrosta kaltevat pysäköintitasot kaksisuuntainen liikennöinti Jokirannan maanalainen pysäköinti 272 ap yksi- tai kaksisuuntainen liikennöinti 272 ap Pysäköintilaitokset - Tornio

19 Pohjakaavio periaateratkaisusta 1:500 Maanalainen pysäköintilaitos - Tornio

20 Haaparanta Kansipiha 154 ap, 2 kerrosta kaltevat pysäköintitasot alin kerros painuu maan alle sisäänkäynti yläpuoliseen toimistotaloon 18 ap vieressä katetulla pihalla 30 ap hotellin pihalla Haaparanta pysäköntikellari 115 ap mahdollista laajentaa länteen päin +~21 ap Pysäköintilaitokset - Haaparanta

21 Tarkistettu kilpailuehdotus - Maanalainen pysäköinti

22 Palvelut Tuotanto/toimisto kokoojakatu alueellinen reitti ajoyhteydet paikallinen reitti Hotelli/majoitus pysäköinti Silmukka Liiketila, katutaso Ajo ja pysäköinti Päävirkistysreitit ja Silmukka Toiminnot Tarkistettu kilpailuehdotus - Maanalainen pysäköinti

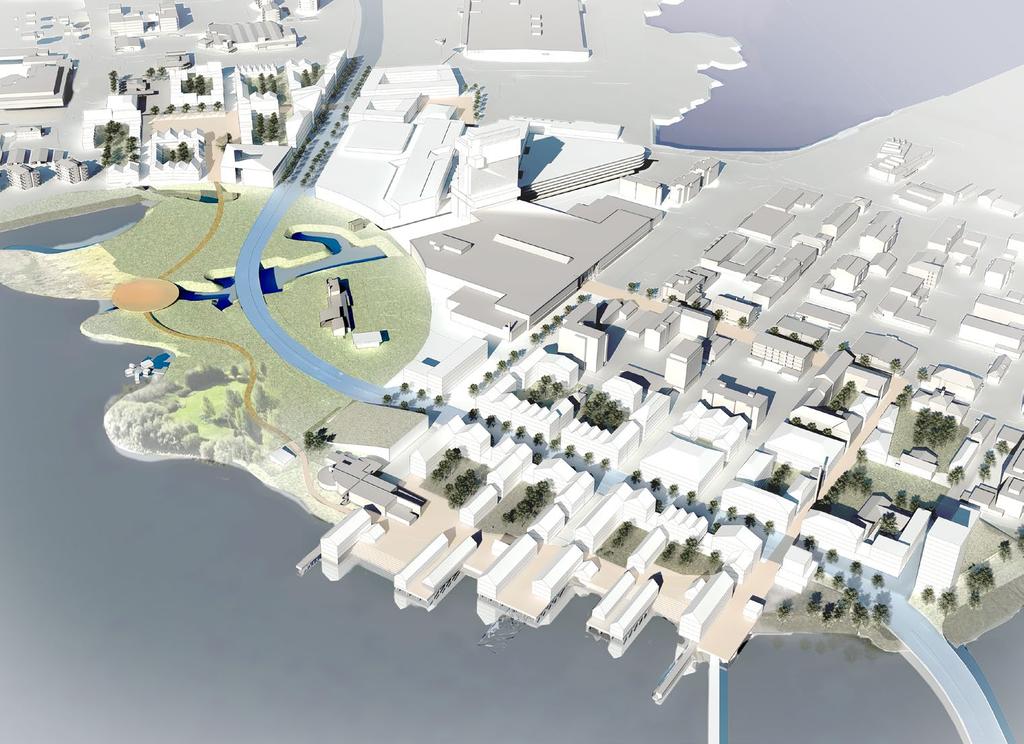

23 Näkymä lounaasta Tarkistettu kilpailuehdotus - Maanalainen pysäköinti

24 Näkymä koillisesta Tarkistettu kilpailuehdotus - Maanalainen pysäköinti

25 Kilpailuehdotus Tarkistettu kilpailuehdotus - Pysäköintitalot Tarkistettu kilpailuehdotus - Maanalainen pysäköinti Vertailu

26 E4-Liittymäjärjestelykaaviot Tornio

27 Jääkärinkatu Keskikatu Säipänpuisto tasoylitys liittymä ja ajo pysäköintiin huoltoajo sallittu alikulku kävelyn pääreitti Länsiranta Lukiokatu huoltoreitti alikulku vaihtoehtoinen kompaktin pysäköintitalon sijainti 272 ap maanalainen pysäköintilaitos E4- Liittymäjärjestelykaavio A

28 Jääkärinkatu Keskikatu Säipänpuisto tasoylitys liittymä ja ajo pysäköintiin huoltoajo sallittu alikulku kävelyn pääreitti Länsiranta Lukiokatu huoltoreitti alikulku vaihtoehtoinen kompaktin pysäköintitalon sijainti 272 ap maanalainen pysäköintilaitos E4- Liittymäjärjestelykaavio B
