1 RIIHIMÄKI PELTOSAARI TOIMITILAKORTTELIN LUONNOSSUUNNITELMA B L O K A R K K IT EHDIT

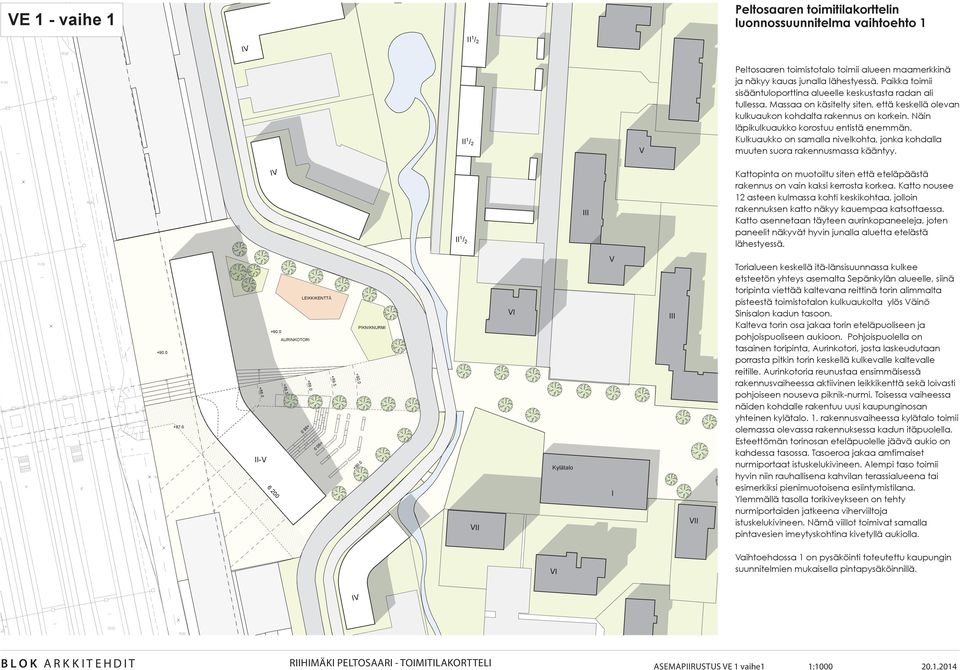

2 E 1 - vaihe 1 Peltosaaren toimitilakorttelin luonnossuunnitelma vaihtoehto 1 I II 1 / :16 8:53 II 1 / 2 Peltosaaren toimistotalo toimii alueen maamerkkinä ja näkyy kauas junalla lähestyessä. Paikka toimii sisääntuloporttina alueelle keskustasta radan ali tullessa. Massaa on käsitelty siten, että keskellä olevan kulkuaukon kohdalta rakennus on korkein. Näin läpikulkuaukko korostuu entistä enemmän. Kulkuaukko on samalla nivelkohta, jonka kohdalla muuten suora rakennusmassa kääntyy. I II 1 / 2 Kattopinta on muotoiltu siten että eteläpäästä rakennus on vain kaksi kerrosta korkea. Katto nousee 12 asteen kulmassa kohti keskikohtaa, jolloin rakennuksen katto näkyy kauempaa katsottaessa. Katto asennetaan täyteen aurinkopaneeleja, joten paneelit näkyvät hyvin junalla aluetta etelästä lähestyessä. kt kt :16 8: II- LEIKKIKENTTÄ AURINKOTORI PIKNIKNURMI I Kylätalo I Torialueen keskellä itä-länsisuunnassa kulkee etsteetön yhteys asemalta Sepänkylän alueelle, siinä toripinta viettää kaltevana reittinä torin alimmalta pisteestä toimistotalon kulkuaukolta ylös äinö Sinisalon kadun tasoon. Kalteva torin osa jakaa torin eteläpuoliseen ja pohjoispuoliseen aukioon. Pohjoispuolella on tasainen toripinta, Aurinkotori, josta laskeudutaan porrasta pitkin torin keskellä kulkevalle kaltevalle reitille. Aurinkotoria reunustaa ensimmäisessä rakennusvaiheessa aktiivinen leikkikenttä sekä loivasti pohjoiseen nouseva piknik-nurmi. Toisessa vaiheessa näiden kohdalle rakentuu uusi kaupunginosan yhteinen kylätalo. 1. rakennusvaiheessa kylätalo toimii olemassa olevassa rakennuksessa kadun itäpuolella. Esteettömän torinosan eteläpuolelle jäävä aukio on kahdessa tasossa. Tasoeroa jakaa amfimaiset nurmiportaat istuskelukivineen. Alempi taso toimii hyvin niin rauhallisena kahvilan terassialueena tai esimerkiksi pienimuotoisena esiintymistilana. Ylemmällä tasolla torikiveykseen on tehty nurmiportaiden jatkeena viherviiltoja istuskelukivineen. Nämä viillot toimivat samalla pintavesien imeytyskohtina kivetyllä aukiolla. I aihtoehdossa 1 on pysäköinti toteutettu kaupungin suunnitelmien mukaisella pintapysäköinnillä. I ASEMAPIIRUSTUS E 1 vaihe1 1:1000

Näin läpikulkuaukko korostuu entistä enemmän. Kulkuaukko on samalla nivelkohta, jonka kohdalla muuten suora rakennusmassa kääntyy.

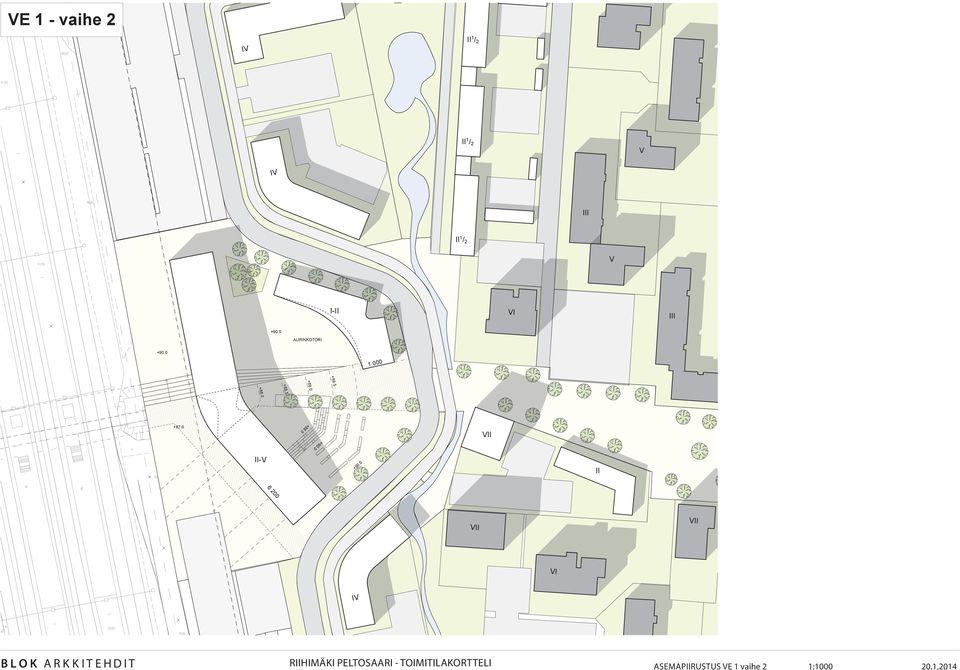

3 E 1 - vaihe 2 I II 1 / :53 8:16 II 1 / 2 I II 1 / :53 I-II I AURINKOTORI : II- II kt kt I I ASEMAPIIRUSTUS E 1 vaihe 2 1:1000

95 8:53 I-II I 90.75 AURINKOTORI 1 000 3 +89.

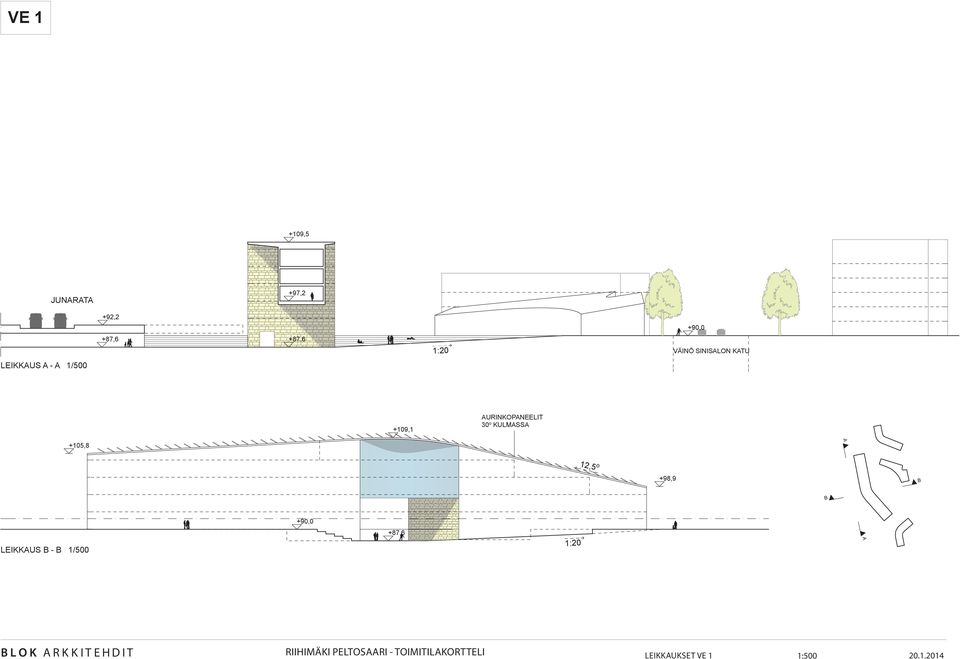

4 E ,5 JUNARATA +97,2 +92,2 +90,0 +87,6 +87,6 1:20 ÄINÖ SINISALON KATU LEIKKAUS A - A 1/ ,1 AURINKOPANEELIT 30 o KULMASSA A A +105,8 12,5 o +98,9 B B +90,0 LEIKKAUS B - B 1/ ,6 1:20 LEIKKAUKSET E 1 1:500, 1:4000

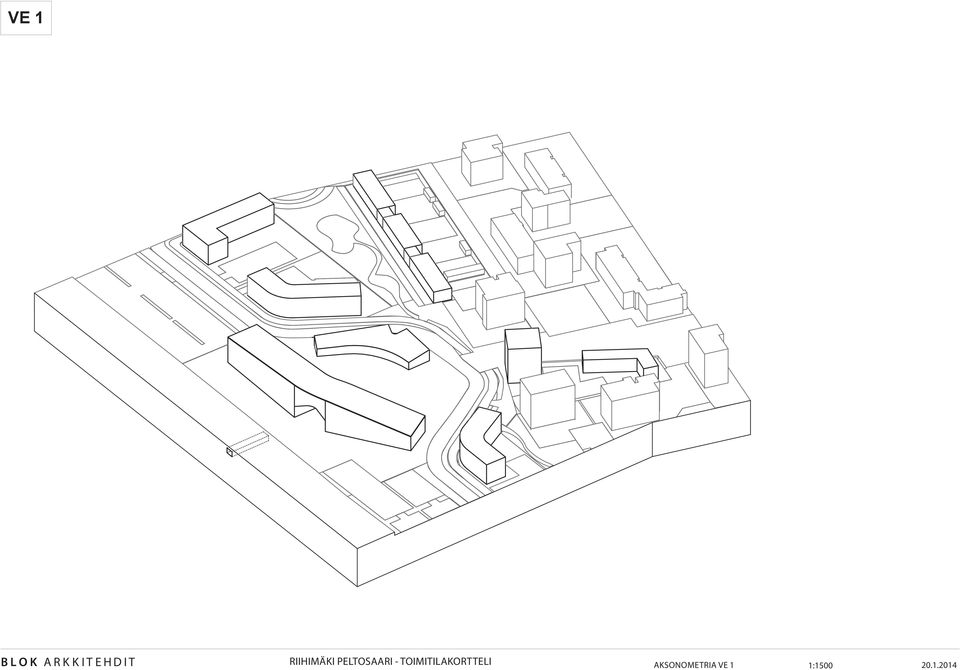

5 E 1 BLOK A R K K I T E H D I T AKSONOMETRIA E 1 1:1500, 1:3,08 RIIHIMÄKI PELTOSAARI - TOIMITILAKORTTELI 1:1500

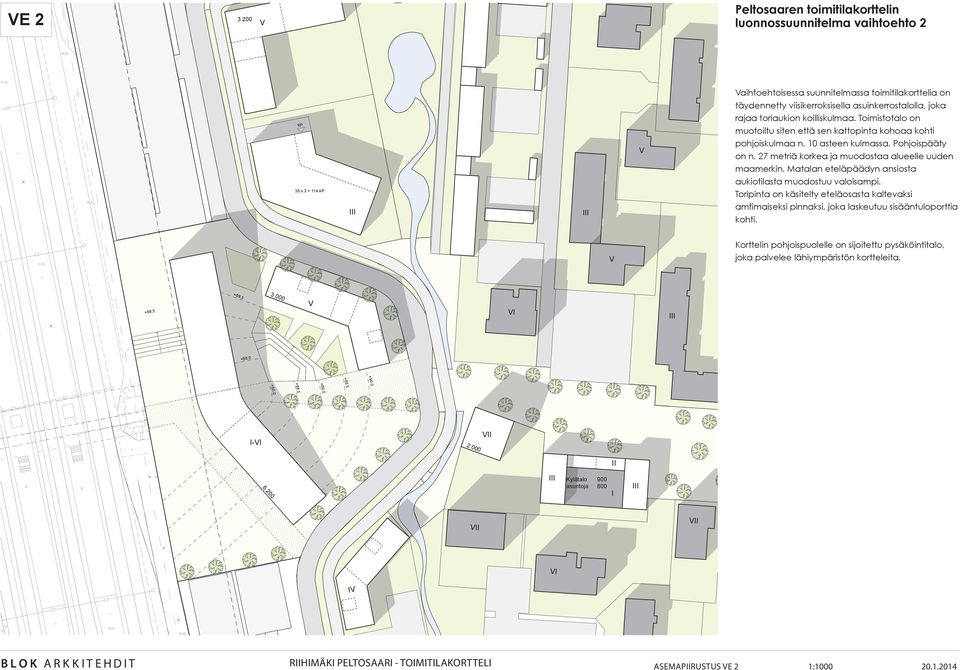

6 E Peltosaaren toimitilakorttelin luonnossuunnitelma vaihtoehto :53 8:16 ajo 38 x 3 = 114 AP aihtoehtoisessa suunnitelmassa toimitilakorttelia on täydennetty viisikerroksisella asuinkerrostalolla, joka rajaa toriaukion koilliskulmaa. Toimistotalo on muotoiltu siten että sen kattopinta kohoaa kohti pohjoiskulmaa n. 10 asteen kulmassa. Pohjoispääty on n. 27 metriä korkea ja muodostaa alueelle uuden maamerkin. Matalan eteläpäädyn ansiosta aukiotilasta muodostuu valoisampi. Toripinta on käsitelty eteläosasta kaltevaksi amfimaiseksi pinnaksi, joka laskeutuu sisääntuloporttia kohti Korttelin pohjoispuolelle on sijoitettu pysäköintitalo, joka palvelee lähiympäristön kortteleita. 8: I :16 I-I II kt kt Kylätalo 900 asuntoja 800 I I I ASEMAPIIRUSTUS E 2 1:1000

Toimistotalo on muotoiltu siten että sen kattopinta kohoaa kohti pohjoiskulmaa n. 10 asteen kulmassa. Pohjoispääty on n. 27 metriä korkea ja muodostaa alueelle uuden maamerkin.

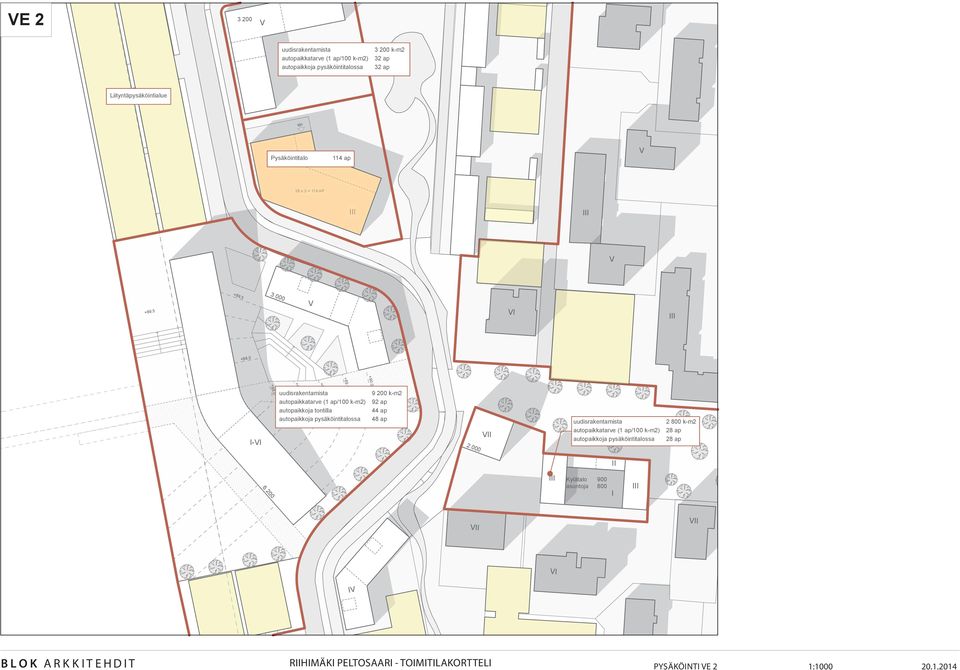

7 E uudisrakentamista!! k-m2 autopaikkatarve (1 ap/100 k-m2) k-m2)! 32 ap autopaikkoja pysäköintitalossa! pysäköintitalossa 32 ap Liityntäpysäköintialue ajo Pysäköintitalo! Pysäköintitalo 114 ap 38 x 3 = 114 AP I uudisrakentamista!! autopaikkatarve (1 ap/100 k-m2)! k-m2) autopaikkoja tontilla!! autopaikkoja pysäköintitalossa! pysäköintitalossa k-m2 92 ap 44 ap 48 ap uudisrakentamista!! k-m2 k-m2) 28 ap autopaikkatarve (1 ap/100 k-m2)! autopaikkoja pysäköintitalossa pysäköintitalossa! 28 ap I-I II 6 Kylätalo! Kylätalo asuntoja asuntoja! I I I B L O K A R K K IT EHDIT RIIHIMÄKI PELTOSAARI - TOIMITILAKORTTELI PYSÄKÖINTI E 2 1:1000

! autopaikkatarve (1 ap/100 k-m2)! k-m2) autopaikkoja tontilla!! autopaikkoja pysäköintitalossa! pysäköintitalossa 9 200 k-m2 92 ap 44 ap 48 ap uudisrakentamista!

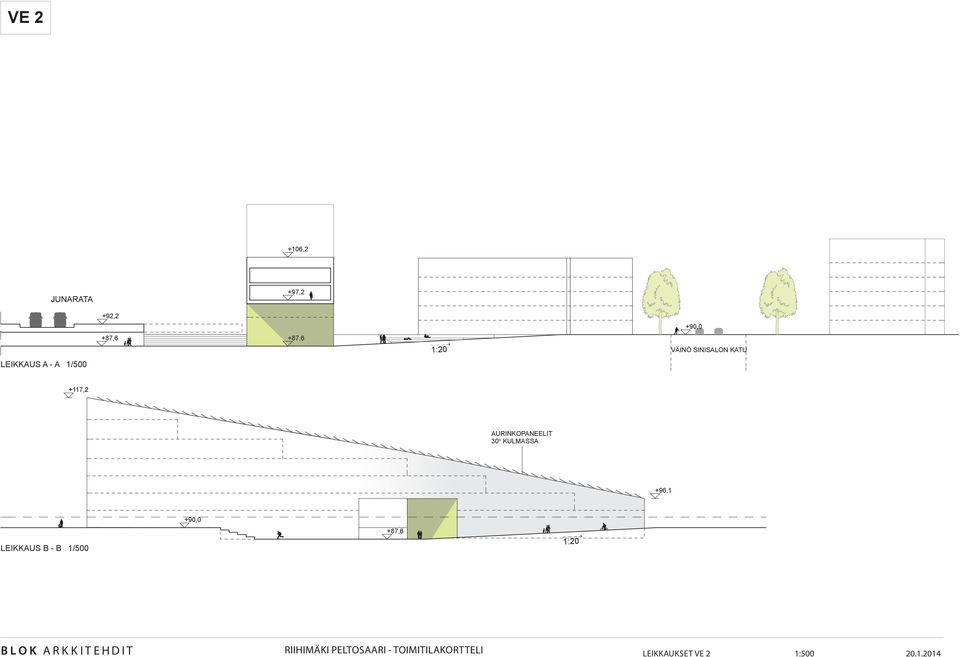

8 E ,2 JUNARATA +97,2 +92,2 +90,0 +87,6 +87,6 1:20 ÄINÖ SINISALON KATU LEIKKAUS A - A 1/ ,2 AURINKOPANEELIT 30 o KULMASSA +96,1 +90,0 LEIKKAUS B - B 1/ ,6 1:20 LEIKKAUKSET E 2 1:500

+117,2 AURINKOPANEELIT 30 o KULMASSA +96,1 +90,0

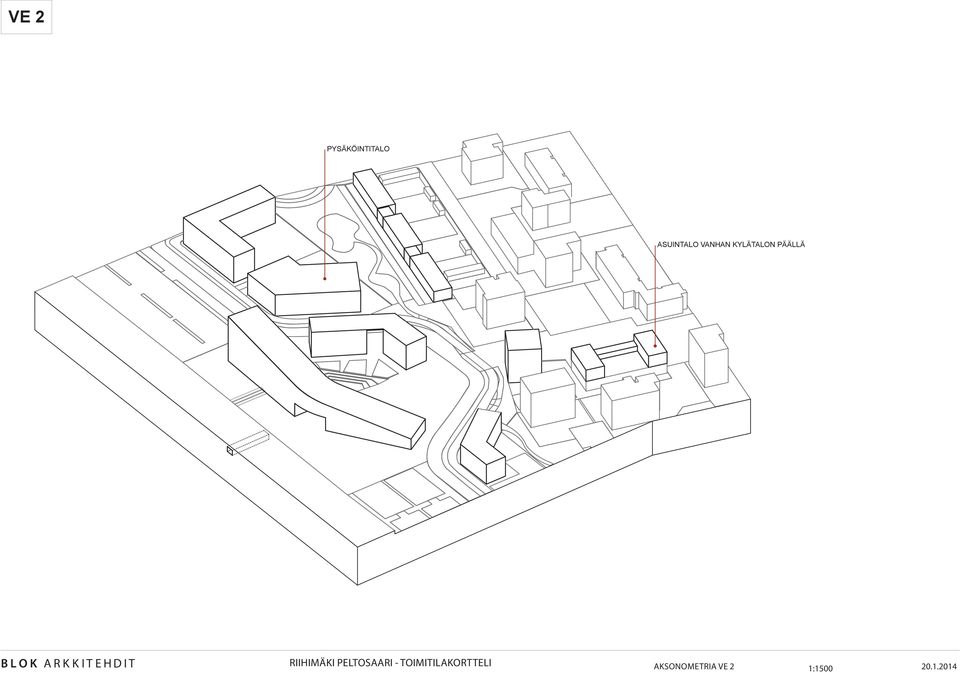

9 E 2 PYSÄKÖINTITALO ASUINTALO ANHAN KYLÄTALON PÄÄLLÄ AKSONOMETRIA E 2 1:1500

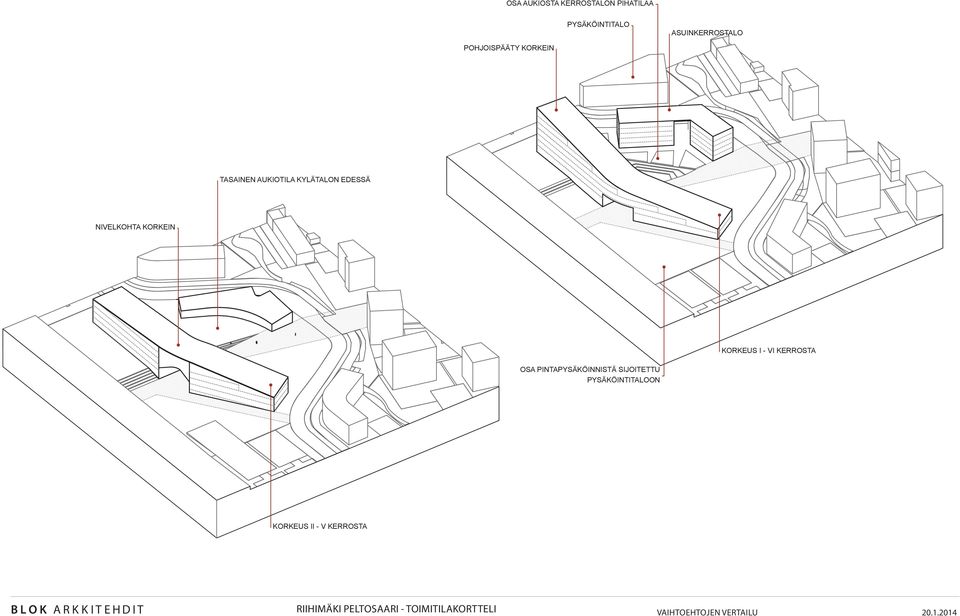

10 OSA AUKIOSTA KERROSTALON PIHATILAA PYSÄKÖINTITALO ASUINKERROSTALO POHJOISPÄÄTY KORKEIN TASAINEN AUKIOTILA KYLÄTALON EDESSÄ NIELKOHTA KORKEIN KORKEUS I - I KERROSTA OSA PINTAPYSÄKÖINNISTÄ SIJOITETTU PYSÄKÖINTITALOON KORKEUS II - KERROSTA 1:1500, 1:5,66, AIHTOEHTOJEN ERTAILU 1:4,66

KORKEIN KORKEUS I - I KERROSTA OSA PINTAPYSÄKÖINNISTÄ SIJOITETTU

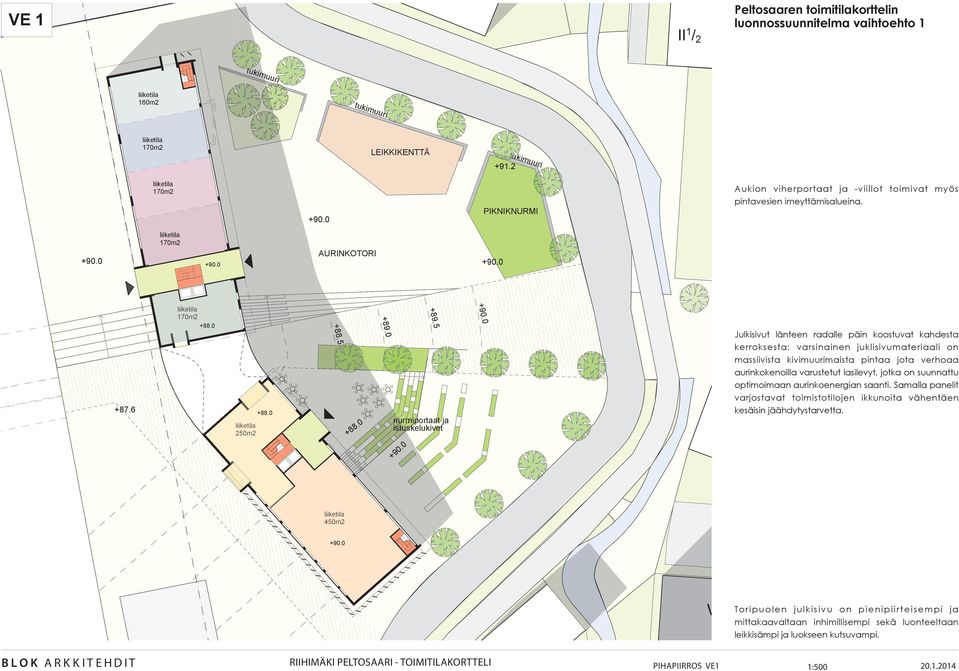

11 Peltosaaren toimitilakorttelin luonnossuunnitelma vaihtoehto 1 E 1 II1/2 tukim uuri 160m2 tukim uuri 170m2 LEIKKIKENTTÄ tukim uuri m2 Aukion viherportaat ja -viillot toimivat myös pintavesien imeyttämisalueina. PIKNIKNURMI 170m2 AURINKOTORI JS m2 Julkisivut länteen radalle päin koostuvat kahdesta kerroksesta: varsinainen juklisivumateriaali on massiivista kivimuurimaista pintaa jota verhoaa aurinkokenoilla varustetut lasilevyt, jotka on suunnattu optimoimaan aurinkoenergian saanti. Samalla panelit varjostavat toimistotilojen ikkunoita vähentäen kesäisin jäähdytystarvetta. 250m nurmiportaat ja istuskelukivet II- 450m B L O K A R K K IT EHDIT RIIHIMÄKI PELTOSAARI - TOIMITILAKORTTELI PIHAPIIRROS E1 To r i p u o l e n j u l k i s i v u o n p i e n i p i i r t e i s e m p i j a mittakaavaltaan inhimillisempi sekä luonteeltaan leikkisämpi ja luokseen kutsuvampi. 1:500, 1:1,97, 1:1,67, 1:3,98

0 170m2 Julkisivut länteen radalle päin koostuvat kahdesta kerroksesta: varsinainen juklisivumateriaali on massiivista kivimuurimaista pintaa jota verhoaa aurinkokenoilla varustetut lasilevyt, jotka

12 Näkymä luoteesta 1:2,22

13 B L O K A R K K IT EHDIT RIIHIMÄKI PELTOSAARI - TOIMITILAKORTTELI Näkymä pohjoisesta 1:2,22
