ProCon GSM GSM/GPRS SIIRTOLAITE

Koko: px
Aloita esitys sivulta:

Download "ProCon GSM GSM/GPRS SIIRTOLAITE"

Transkriptio

1 ProCon GSM GSM/GPRS SIIRTOLAITE ASENNUS- JA KÄYTTÖOHJE Versio: 2.1

2 Sisältö Laitteen kuvaus ja toiminnot... 3 Kuva 1: Laitteen toiminta... 3 Modulin rakenne... 4 Kuva 2: Modulin rakenne... 4 Kuva 3: Johtojen kytkentä... 4 Kuva 4: SIM kortin asennus... 4 Asennusohje... 5 Tekniset tiedot... 5 Asennus... 5 LED ilmaisu... 6 Modulin kytkentä (PC)... 6 Yhteyden muodostaminen USB sovittimella... 6 Yhteyden muodostaminen Bluetooth sovittimella... 7 Ohjelmointi PC ohjelmistolla... 7 Yhdistäminen... 8 Ohjelmiston rakenne... 8 Tarkista modulin tila... 9 PIN-koodi kyselyn poistaminen käytöstä SIM-kortilta... 9 Tapahtumalokin lukeminen GSM signaalin voimakkuuden tarkistus Perustietojen täyttö Ilmoituspuhelinnumeroiden lisääminen Ohjauspuhelinnumeroiden lisääminen Silmukka-asetukset Kuva 5. Normaalisti avoin (NO) ja Normaalist suljettu (NC) kytkentä Ääniviestiasetukset Ulostuloasetukset Kuva 6: EXP Rele ja EXP Rele Kansikytkin asetukset Jännitesyötön valvonta Kausitestiviestin asetukset Radiohäirintä (AJS) asetukset SMS ilmoitukset päälle-/poiskytkentä GSM hälytyskeskus laajennuskortti Kuva 7. Hälytyskeskus laajennuskortin kytkentäkaavio Valvomo asetukset (äänipuhelu) Omien (Contact ID) koodien käyttäminen GPRS asetukset Muut valinnaiset asetukset Ohjelmointi Android puhelimella Ohjelman käynnistys Yhdistäminen moduliin Menu valikko Ohjelmointi SMS viestein Komentolista: SMS viestien esimerkkejä: GSM oven-/portinohjausnäkymä Sivu 2 Kocom Finland Oy / TP

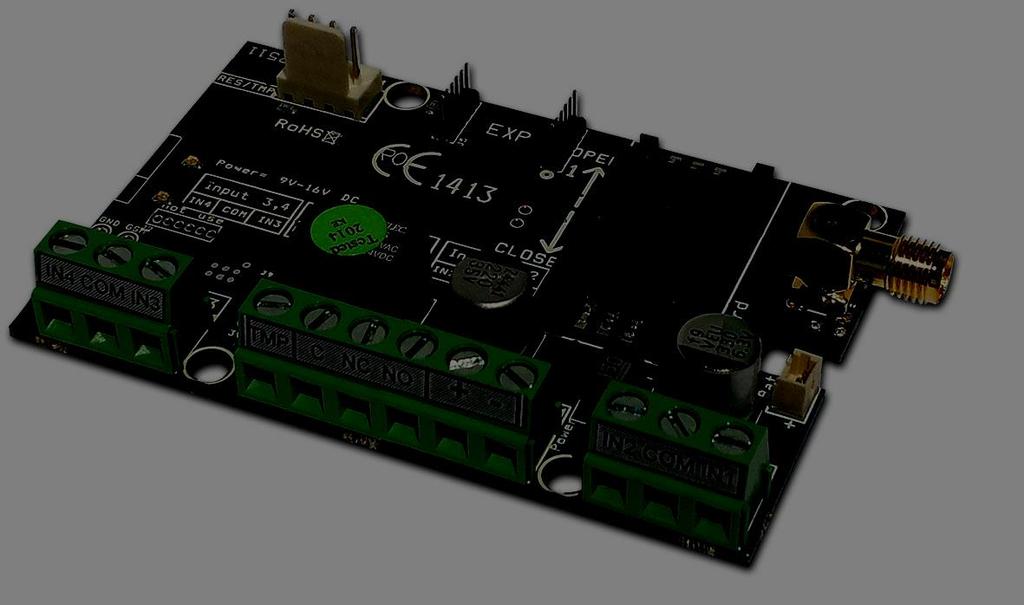

3 Laitteen kuvaus ja toiminnot Kocom Finland Oy ProCon GSM ProCon GSM/GPRS laitetta voidaan käyttää kauko-ohjaukseen (esim: portin/oven avaaja), hälytyskeskusten lisänä ja myös itsenäisenä hälytyskeskuksena. Modulissa on 4 (+1) silmukkaa ja yksi rele ulostulo (releen tyyppi: NO/NC). Modulia voidaan laajentaa lisäulostuloilla ja toiminnoilla. Moduli voi lähettää ilmoituksen 8-numeroon SMS ja/tai ääniviestein. Ilmoitusviesti/soitto voidaan aktivoida minkä tahansa 4 silmukan liipaisusta, sähkökatkosta, sabotaasista tai päälle/pois kytkennästä. Ilmoitussoittoon voidaan liittää ääniviesti joka toistetaan kun modulin soittoon vastataan. Ääniviestien pituus voi olla max. 8 sek/viesti/silmukka. Ääniviesti voi olla myös yhteinen / jaettu max. 15 sek pituinen viesti. Modulin ulostuloa voidaan ohjata rajattomasti A-tilaajan soitolla (max käyttäjää modulin muisti), tai max. 250 käyttäjää asennetun SIM-kortin muistiin. Soittajan tunnistus estää ulostulon luvattoman ohjauksen. Ulostuloa voidaan ohjata myös SMS komennoilla ja eri tavoilla riippumatta sen normaaliasetuksista. (esim. ulostulo joka on asetettu vaihtavaksi, voidaan ohjata 10 sekuntia). Lisätietoja komennoista sivulta 20. GSM modulia voidaan ohjata myös DTMF äänillä käyttäen matkapuhelimen numeropainikkeita. Tämä toiminto on mahdollista kytkeä käyttöön hyväksymällä saapuvat puhelut moduliin (ohjelmoitavissa). Modulin muistiin tallentuu jopa 16,000 tapahtumaa jossa näkyvät silmukoiden ja ulostulojen tilat, jännitesyötön tila, GSMverkon ja modulin tila Kansisuojasilmukkaa (tamper) voidaan käyttää sabotaasi-ilmaisuun tai käyttää normaali silmukkana. Oikosulkemalla Tamper liitäntä ennen virran kytkemistä ja avaamalla se 3 sekunnin sisällä virran kytkemisestä palauttaa modemin tehdasasetuksiin eli reset. Sisäänrakennettu Anti Jammer System (AJS) suojaa modemin GSM häirintälaitteilta. Merkittävä pudotus GSM verkon signaalin voimakkuudessa laukaisee hälytyksen. Häirintätilanteissa moduli yrittää lähettää ilmoituksia käyttäen verkon saatavilla olevilla taajuuksilla. Asetuksista voidaan asettaa sireenihälytys toimintaan häirintätilanteissa. Tämä mahdollisuus on erityisen hyödyllinen, jos halutaan säikäyttää sabotaasiin syyllistynyttä henkilöa. Itsenäisenä hälytinkeskuksena kaikkien 4-silmukan tiedot voidaan erotella ja niille voidaan asettaa oma Contact ID tai silmukkatieto. Silmukoiden tyypit voidaan määritellä erikseen (esim. 24h, välitön, viive, jne.). Käyttämällä laajennuskorttia (EXP Alarm) on mahdollista kytkeä LED merkkivalo ilmaisu laitteen päällä-/pois tilasta ja liittää myös summeri ilmaisemaan Päälle-/Poiskytkentä ja hälytystapahtumat. Modulin jatkuvan jännitteenvalvonnan lisäksi se valvoo myös GSM signaalia. Nämä tiedot on luettavissa million tahansa tai ne voidaan ohjelmoida lähetettäväksi esim. tunnin välein. Lisäulostuloja saadaan käyttämällä (EXP Relay, EXP Relay3) laajennuskortteja. Modulista voidaan tehdä myös itsenäinen hälytinjärjestelmä käyttäen (EXP Alarm) laajennuskorttia. Modemi voidaan ohjelmoida SMS viestein, äänivalikolla, PC:llä tai Android puhelimella. Kuva 1: Laitteen toiminta Kocom Finland Oy / TP Sivu 3

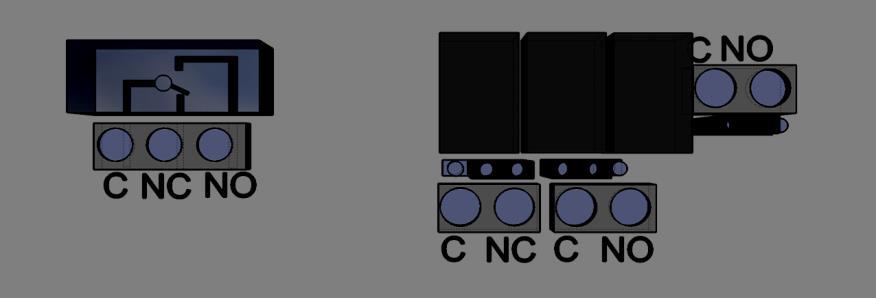

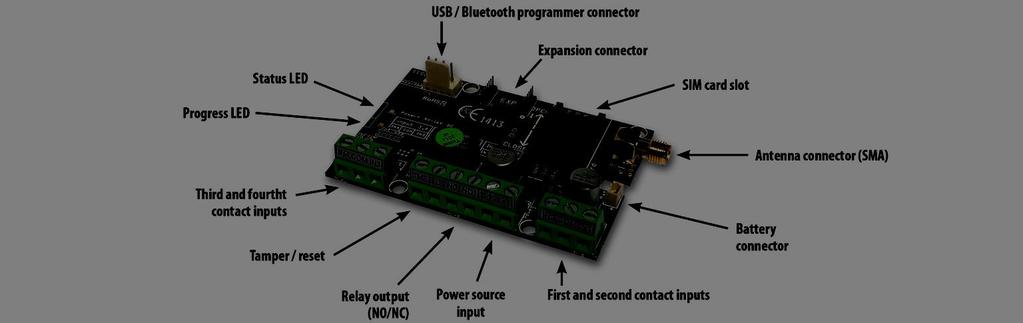

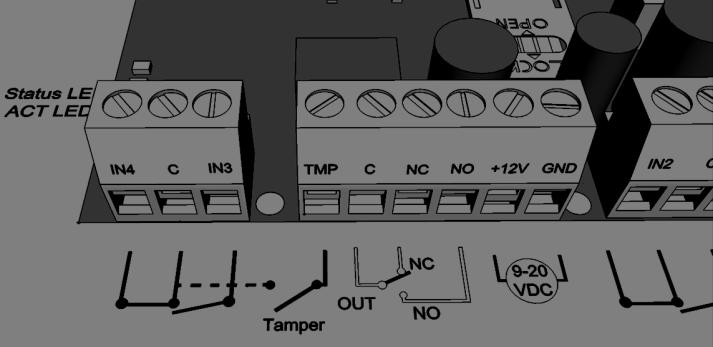

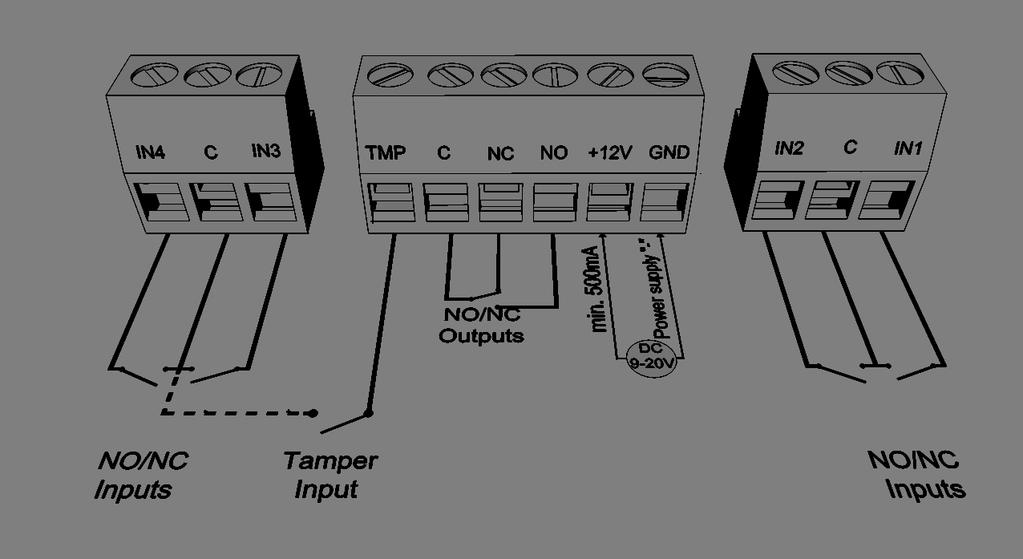

4 Modulin rakenne Kuva 2: Modulin rakenne Kuva 3: Johtojen kytkentä Kuva 4: SIM-kortin asennus Sivu 4 Kocom Finland Oy / TP

5 Asennusohje Tekniset tiedot Asennus Kocom Finland Oy ProCon GSM Käyttöjännite: 9-20 VDC Virrankulutus valmiustilassa: 30 ma Maksimi virrankulutus: 700 ma Rele ulostulon kuormitus: max. 20V / 500 ma GSM modulin tyyppi: SIMCOM 900 GSM taajuus: GSM 850 / EGSM 900 / DCS 1800 / PCS 1900 (Monitaajuus) SIM kortti: operaattorivapaa GSM moduli GSM antenni: SMA liitin (toimitetaan modemin mukana) Koko: 78 x 51 x 20 mm, paketti: 132 x 128 x 32 mm Toimintalämpötila: -20 C C 1. Tarkista GSM verkon signaalin voimakkuus esim. matkapuhelimellasi. Joissain tapauksissa on ilmennyt että signaali ei ole tarpeeksi voimakas yhteyden muodostamiseksi. Näissä tapauksissa on suositeltava vaihtaa modulin paikkaa.. Älä asenna modulia paikkaan jossa on voimakasta sähkömagneettista säteilyä (esim. sähköiset puhaltimet tai taajuusmuuttajat himmentimissä.) 2. Älä asenna modulia kosteisiin tiloihin tai kohteisiin joissa on suuri kosteus. 3. Liitä antenni SMA-liittimeen. Jos kohteen GSM verkon signaalin voimakkuus on heikko, käytä paremmin vahvistavaa antennia (lisävaruste). Signaalin voimakkuutta voidaan parantaa muuttaamalla antennin sijoitusta. Älä asenna antennia metallikotelon sisään tai suoraan metalliin kiinni, se voi heikentää signaalia merkittävästi. 4. Kytke PIN-koodin kysely, vastaajapalvelu ja puhelunilmoitusviestit pois päältä SIM-kortilta. Joskus SIM-kortti on aktivoitava (vähintään 1 puhelu on soitettava). Tarkista SIM-kortin voimassaoloaika. Jos käytössä on PrePaid kortti, tarkista sen saldo ja sen käyttöominaisuudet (esim. jos on käytettävissä vain puheluihin ja ei SMS palvelua). 5. Soittajan numeron tunnistus ja soiton alustus tulee tarkistaa. Tämä toiminto on käytössä yleisimmissä SIMkorteissa ja sen on oltava käytössä. 6. Aseta SIM-kortti modulin SIM-korttipaikkaan. 7. Johdotus tulee kytkeä liittimille kytkentäkaavion mukaisesti. Jos käytetään OC ulostuloa (EXP Alarm ulostulo laajennuskortilla), muista käyttää ja myös kytkeä releen suojadiodi. 8. Muista varovaisuus välttääksesi sähköiskun vaara, kun kytket OC ulostulon relettä. Kytkentöjen suojausta on parannettava. Jos sinulla ei ole asianmukaista kokemustakytkennöistä, pyydä apua ammattilaiselta. 9. Tarkista virtalähteen sopivuus modulin virrankulutusta vastaavasti. Huomio oikea napaisuus. Jos johtojen napaisuus on kytketty väärin, moduli ei toimi ja saattaa vaurioitua. 10. Nyt moduli voidaan liittää virtalähteeseen. 11. Jos olet hankkinut myös varmistusakun, kytke se laitteeseen. Käytä vain asianmukaista akkua varmistaaksesi modulin oikea toiminta virtakatkoksissa. 12. Jännitteen kytkemisen jälkeen punainen LED syttyy ja ilmaisee modulin virran kytkeytyneen ja hakevan GSM verkkoa (voi kestää jopa minuutin). 13. Jos punainen LED sammuu ja vihreä LED alkaa vilkkua, moduli on valmis ja kytkeytynyt GSM verkkoon. Vihreän LED-merkkivalon vilkunta ilmaisee GSM signaalin voimakkuuden. Ohjelmoitaessa jännitesyötön tulee olla kytkettynä! Ohjelmoitaessa tarvittava jännitesyöttö voidaan syöttää myös USB-sovittimella PC:n kautta. Kocom Finland Oy / TP Sivu 5

6 LED ilmaisu LED ilmaisu ja vilkkuminen antavat olennaista tietoa modulin tilasta, GSM signaalin voimakkuudesta ja mahdollisista vioista. Tila LED (vihreä) antaa tiedon GSM signaalin voimakkuudesta alla olevan taulukon mukaisesti: Vilkunta 1 2 Signaalin laatu Huono 3 Kohtuullinen 4 Hyvä 5 Erinomainen LED palaa GSM yhteyttä ei ole Toiminto LED (punainen) palaminen tarkoittaa modulin alustusprosessin aloittamista. Tässä vaiheessa moduli suorittaa alkutarkistukset. Tänä aikana moduli vastaa tapahtumista (SMS tai soitto). Jos punainen ja vihreä LED vilkkuvat samanaikaisesti, ilmaisee se modulin toimintahäiriöstä alla olevan taulukon mukaisesti: Vilkunta 1 Alustaa Vika 2 GSM modulivika 3 SIM kortti ei asennettu 4 SIM kortti lukittu PIN koodilla 10 Modemitila Vihreän ja punaisen LED merkkivalon vilkkuminen vuorotellen tarkoittaa tamper silmukan reset toimintoa. GSMmoduli palautetaan alkuperäisiin tehdasasetuksiin. Modulin kytkentä (PC) Yhteyden muodostaminen USB sovittimella 1. Kytke USB adapteri modulin Program merkinnällä varustettuun liittimeen. 2. USB adapterilla voidaan syöttää ohjelmointiin tarvittava jännite GSM-modulille. 3. Liitä USB adapteriin USB jatkokaapeli ja kytke jatkokaapeli PC:n USB porttiin. 4. VAROITUS! Jos käytetään Windows Xp käyttöjärjestelmää järjestelmä tarjoaa automaattista ajurien asennusta. TÄRKEÄÄ! ÄLÄ käytä tarjottua ajuria vaan jatka asennusta alla olevien ohjeiden mukaisesti. USB ajurin asentaminen manuaalisesti, 10 vaihetta hae tarvittava ajuri nettisivuiltamme tai mukana olevalta CD levyltä käytä asianmukaista 32 tai 64 bit versiota riippuen käyttöjärjestelmästäsi tarkista tämä PC ohjauspanelista Järjestelmä valikko (Windows XP x64 Edition näkyy vain jos 64 bit järjestelmä on käytössä) kytke USB sovitin PC:n USB porttiin älä valitse automaattista asennusta jota järjestelmä tarjoaa Avaa Ohjauspaneeli Järjestelmä Laitteisto Laitehallinta ikkuna. Tässä ikkunassa hae Tuntematon laite (joka on ohjelmointilaite nyt, myöhemmin USB Sarjaportti). Jos laitetta ei löydy, avaa ikkunassa ylhäällä Toiminto - Etsi laitteistoon tehdyt muutokset Laitteen ominaisuudet on avattavissa tuplaklikkaamalla tuntematonta laitetta Aloita Päivitä Ohjain prosessi Asennusikkunassa valitse oikea ajuri kansiosta, joko 32 tai 64 bit Klikkaa Seuraava painiketta ja käynnistä asennus. 5. Avaa Laitehallinta (Klikkaa Jäjestelmä Ominaisuudet Laitteisto Laitehallinta) 6. Etsi laitetta USB Serial port (COM jotakin) Portit alla Sivu 6 Kocom Finland Oy / TP

7 Kocom Finland Oy ProCon GSM 1. Jos tarvitaan ajurin uudelleen asennusta, klikkaa laitetta ja valitse ohjaimen poisto ja toimi yllä olevien ohjeiden mukaisesti. 7. Käynnistä ohjelmointi ohjelmisto. 8. [USB Serial port (COM )] tulee määrittää ohjelmointiohjelmistolle 9. Muodosta yhteys GSM moduliin. Yhteyden muodostaminen Bluetooth sovittimella 1. Liitä Bluetooth adapteri GSM moduliin ja kytke jännite moduliin. 2. Kytke Bluetooth yhteys päälle (PC tai Android mobiili laitteessasi). 3. Etsi ohjelmalla Bluetooth laitteita. 4. Sovittimen löydettyäsi voit yhdistää sen PC/Android laitteen kanssa käyttäen koodi Etsi yhteyden COM-portin numero (yleensä Ominaisuudet alla Laitteisto välilehti) 6. Aseta portin numero myös ohjelmaan (PC) tai valitse automaattinen portin hakutoiminto. 7. Muodosta yhteys GSM-moduliin. Jos käytät ohjelmointiohjelmistoa Windows 8 käyttöjärjestelmällä, ohjelmointiohjelmisto tulee käynnistää Windows XP SP2/SP3 yhteensopivuustilassa (Klikkaa hiiren oikealla ohjelman käynnistyskuvaketta Ominaisuudet Yhteensopivuustila) Voit joka tapaauksessa tarkistaa yhteyden jos modulin nimi on nähtävillä Käynnistä painikkeen vierellä ohjelmointiohjelmassa ja vihreä LED merkkivalo alkaa vilkkua sovittimessa. Jos yhteys on muodostettu sovittimen ja PC:n tai Android sovelluksen välillä, voit aloittaa moduulin ohjelmoinnin. Kun yhteys on muodostettu, käynnistä painiketta klikkaamalla modemin asetukset saadaan ladattua näkyville ohjelmistoon. Klikkaamalla Aloita/Oletusasetukset painiketta (vahvistamisen jälkeen) palautat modulin tehdasasetuksiin. Android sovellusta käytettäessä asetuksia voidaan muokata yhteyden muodostamisen jälkeen. Ohjelmointi PC ohjelmistolla Jos haluat muokata asetuksia PC:llä, ohjelmisto on vapaasti ladattavissa valmistajan sivuilta tai USB-KIT:n mukana toimitetulta CD:ltä. Ohjelmisto käynnistyy kuvakkeesta automaattisesti, erillistä asennusta ei tarvita Tuetut käyttöjärjestelmät ovat Windows XP, 7 ja 8 Varmista aina että uusin ohjelmistoversio on käytettävissä. Jos moduulin ohjelmistoversio on vanhentunut se tulee päivittää ennen ensimmäistä ohjelmointia. Yhdistäminen Ohjelmoidaksesi modulia, valitse USB- tai Bluetooth yhteys. Kielivalintaikkunan alta avautuu lista (COM 4 kuvassa) josta voit valita portin jonka kautta yhteys sovittimeen muodostetaan ohjelmointi suoritetaan. Tämä löytyy (Windows käyttöjärjestelmässä) Laitehallinan alta Com Kocom Finland Oy / TP Sivu 7

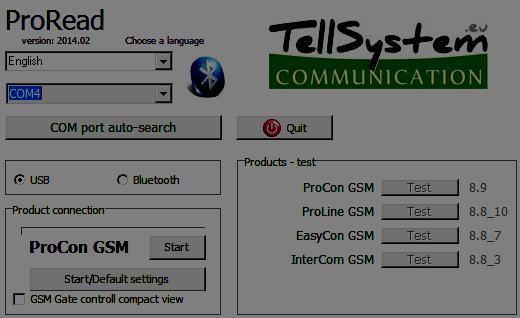

8 portit ja yhdistetty sovitin. Jos et löydä Com porttia voit antaa ohjelman etsiä sitä klikkaamalla automaattinen COM portin haku. Automaattinen COM portin haku saattaa kestää useita minuutteja. Jos yhteys onnistui, näet Laiteyhteyden alla modulin nimen. Klikkaamalla Aloita painiketta yhdistetää moduliin ja luetaan sen asetukset. Klikkaamalla Aloita/Oletusasetukset painiketta, modulin asetukset palautetaan tehdasasetuksiin yhteyden muodostamisen jälkeen (Ennen tehdasasetusten palauttamista ohjelmisto pyytää vahvistuksen, jos tätä ei ole kytketty pois päältä aiemmin.) Modulia liittämättä on mahdollista tarkastella asetuksia Tuote-Testi ikkunassa jossa voit vapaasti muokata ominaisuuksia suorittaa eimerkiksi modulin esiohjelmoinnin. Ohjelmiston rakenne Ylävalikon kohdat: Ylläpito: Normivalikko jota tarvitaan modulin huoltoon (esim. modulin tilan tarkistus, tapahtumalokin lukeminen, PIN koodi kyselyn poisto SIM kortilta, ohjelmiston päivitys) Tiedosto komennot: Asetusten tallennus ja lukeminen Kuvaukset: kytkentäkaavion katselu Asetukset: ohjelmaikkunan koko Kielet: kielivalinnat (käytettävät kielet: English, Hungarian, Italian, German, Slovak, Slovenian, Dutch, bohemian, Finnish [tulossa], Romanian) Yhteystiedot: omat yhteystietosi; osoite ja puhelinnumerot GSM: GSM ytimen (SIM900) palauttaminen tehdasasetuksiin ja ulkoisen PSTN linjan valvonta (jos vikoja), GSM tiedot, SMS tekstiviestikeskusnumeron tallennus Eri asetusvalikohin pääsy klikkaamalla asianmukaista välilehteä Pääsivulla (Perusasetukset sivu) klikkaamalla Ajan asetus palkkia tallennetaan PC:n aika ja päiväys modulille. Kun moduli on muodostanut yhteyden matkapuhelinverkkoon se hakee ajan ja päiväyksen automaattisesti verkosta (jos toiminto on otettu käyttöön). Tuo ja Vie painikkeet ovat modulin asetusten lukemiseen ja tallentamiseen. Nämä painikkeet ovat käytettävissä kaikkialla paitsi Ohjaus puhelinnumerot välilehdellä. On suositeltavaa klikata Vie asetukset painiketta jokaisen merkittävän muutoksen jälkeen. Ennen tietojen tallentamista varmista että eivät liipaise odottamatonta hälytystä. Lue modulin senhetkinen tila etukäteen (Huolto välilehti). HUOMIO! Moduliyhteyden muodostamisen jälkeen lue aina asetukset ennen niiden muokkaamista ja tallentamista! Sivu 8 Kocom Finland Oy / TP

9 Kocom Finland Oy ProCon GSM Moduli voidaan käynnistää uudelleen klikkaamalla Restart painiketta. Kun valvonta on suoritettu moduli käynnistyy uudelleen. Valikon alemmalla rivillä on luettavissa: Yhteysportin numero GSM modulin nimi Ohjelmistoversion numero Ilmoitukset varsinaisen ohjelmiston toiminnoista ProRead ohjelman versionumero Tarkista modulin tila Pääset modulin tilan tarkisteluun Ylläpito Moduulin tila painikkeella Modulin tilakyselyikkunassa saat tiedot: silmukoiden tila ulostulojen tila Kansisuojakytkimen tila virtalähteen vikailmoitus modulin tila päälle-/poiskytketty näyttää vallitsevat vika- / tapahtumakoodit (esim. SIM kortti ei asetettu, SIM kortti lukittu PIN koodilla) Contact ID koodin tarkkailu (valvomoon) lähetysprosessi (esim. kättelyn tila) GSM yhteyden tila (esim. yhdistetty verkkoon, roaming, ei yhteyttä, yhteys hylätty) GSM signaalin voimakkuus (päivittyy sekunneissa) PIN-koodikyselyn poistaminen käytöstä SIM-kortilta Ennen SIM-kortin asentamista muduliin tulee PIN-koodin kysely kytkeä pois päältä Jos SIM-kortti on jo asennettu ja et ole kytkenyt PIN-koodikyselyä pois, voit tehdä sen Ylläpito PIN-koodikysely pois käytöstä. Näet seuraavan ikkunan jossa voit syöttää PIN-koodin ja kytkeä kyselyn pois päältä. Kocom Finland Oy / TP Sivu 9

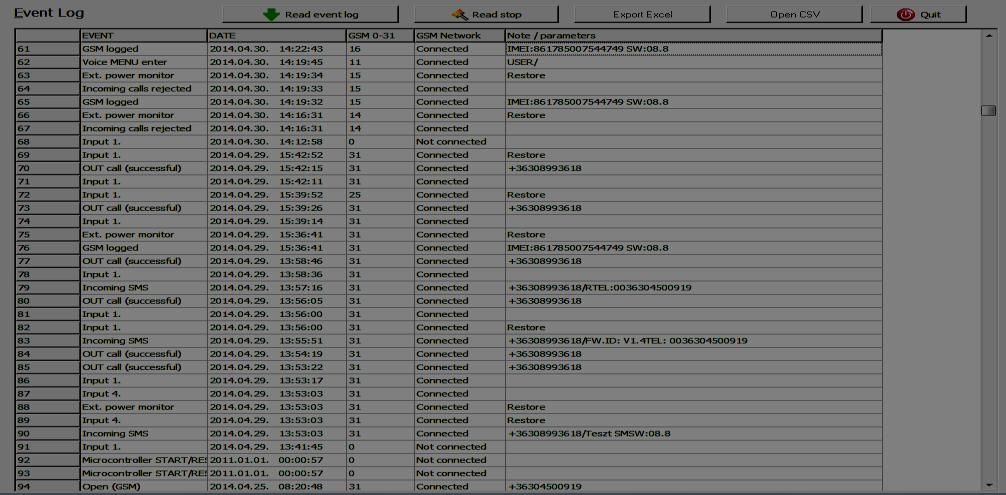

10 Tapahtumalokin lukeminen Tapahtumaloki on luettavissa Ylläpito Lue Tapahtumaloki painikkeella: Jopa tapahtumaa voidaan tallentaa modulin muistiin (ylikirjoitus vanhimpien tapahtumien päälle) Tapahtumalista on tallennettavissa csv tiedostoon myöhempää tarkistelua varten. Tallennus voidaan tehdä tapahtumalistalla klikkaamalla Avaa csv painiketta. Token sarakkeessa on lyhyesti tapahtuman tiedot. Päiväys sarakkeessa on tapahtuman päiväys. TÄRKEÄ! Päiväys ja aika on tarkka jos modulin kello synkronoidaan PC:n tai GSM järjestelmän kanssa. Jälkimmäinen tapahtuu automaattisesti heti kun moduli kytkeytyy operaattorin GSM-verkkoon. GSM 0-31 osoittaa signaalin voimakkuuden yhteyden muodostumisen aikana. 31 on suurin voimakkuus ja 0 kuvastaa ei yhteyttä verkkoon. Verkko ilmoittaa milloin moduli on kytketty operaattorin verkkoon. Kommentti/parametrit sarakkeessa on lisätietoja ilmoituksista tallennettuna. Aluksi taulukko on tyhjä; Luku voidaan aloittaa Lue tapahtumaloki painikkeella. Uusimmat tapahtumat tulevat näkyviin taulukon yläosaan ja vanhemmat siitä alaspäin taulukossa. Jos koko taulukon lukeminen ei ole tarpeen voit keskeyttää lukemisen Pysäytä painikkeella. Haettu tapahtumalista voidaan helposti tallentaa csv taulukkona (esim. Excel-muodossa). GSM signaalin voimakkuuden tarkistus Perustietojen täyttö GSM signaalin voimakkuus taulukko on avattavissa Huolto GSM signaali painikkeella Lue painikkeella saat mitatut arvot näkyviin. Signaalin voimakkuuden vaihtelut on jaettu tunteihin. Kulunut aika on tulkittavissa tästä. Pystyakselilla on signaalivoimakkuudet tarkoittaa parasta signaalivoimakkuutta. Taulukon koko on muutettavissa pitämällä hiiren oikeata painiketta painettuna. GSM moduliin voidaan tallentaa lisätietoja. Asiakkaan nimen ja osoitteen lisäksi asennetun SIM-kortin puhelinnumero ja valvomon nimi/tyyppi. Tiedot tallentaan modulin muistiin. Tallennetuista tiedoista voi olla hyötyä huollettaessa modulia. Sivu 10 Kocom Finland Oy / TP

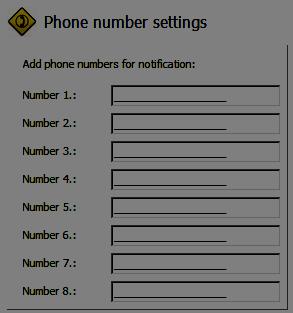

11 Ilmoituspuhelinnumeroiden lisääminen Kocom Finland Oy ProCon GSM Puhelinnumerot välilehdellä voidaan määrittää ne puhelinnnumerot joihin SMS ja/tai soitot ohjataan. Numerot on tallennettava kansainvälisessä muodossa turvallisen käytön varmistamiseksi. (Esim tai ) Ilmoituspuhelinnumeroita voidaan asettaa max. 8 kpl. Voit valita käytettävät numerot ohjelman seuraavassa osiossa. Tätä luetteloa voidaan muokata myös SMS viesteillä TELx= puhelin numero komennolla, jossa x vastaa puhelinnumeron talletuspaikkaa. (Esimerkki: 1234TEL1= , 1234TEL2= ) Katso myös sivu 20, SMS komennot. Ohjauspuhelinnumeroiden lisääminen Ohjauspuhelinnumerot osiossa vodaan määrittää puhelinnumerot joilla voidaan ohjata ulostuloa/ulostuloja. Puhelinnumeroita voidaan tallentaa modulin muistiin (max kpl). Lisäksi numeroita voidaan tallentaa myös SIM-kortille (yleensä max. 250 kpl). Modulin sisäinen muisti on itsenäinen ja riippumaton SIM-kortin muistista. Muisti tulee lukea aina ennen puhelinnumeroiden muokkaamista/lisäämistä klikkaamalla Lue numerot muistista painiketta. Muokattujen/lisättyjen numeroiden tallentaminen Tallenna numerot muistiin painikkeella. Tallennettavat numerot tulee olla kansainvälisessä muodossa. Numeroiden eteen on suositeltava lisätä + (esim ). Tallennus, muokkaus ja lukeminen on mahdollista myös tiedostosta (esim..csv tiedosto). Ohjauspuhelinnumeroille voidaan määrittää erillisiä ulostuloja. Valitsemalla DTMF ohjattu ulostulo, ulostuloja voidaan ohjata matkapuhelinmen (1, 2, 3, 4). Moduli voidaan kytkeä päälle/pois DTMF komennolla (*). Puhelinnumeroluetteloa voi muokata myös SMS komennoilla käyttäen komentoja ADD= puhelinnumero (lisää numero) DEL=puhelinnumero (poista numero) (Esimerkiksi: 1234ADD= , 1234DEL= ) Lisätietoja SMS komennoista sivulta 20 Kocom Finland Oy / TP Sivu 11

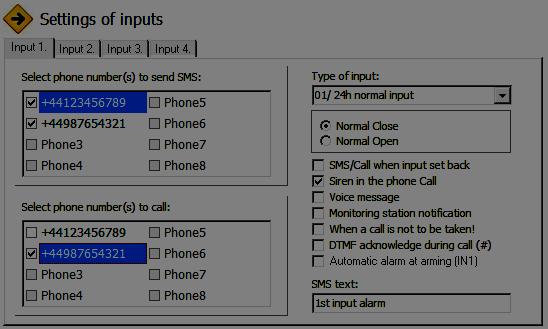

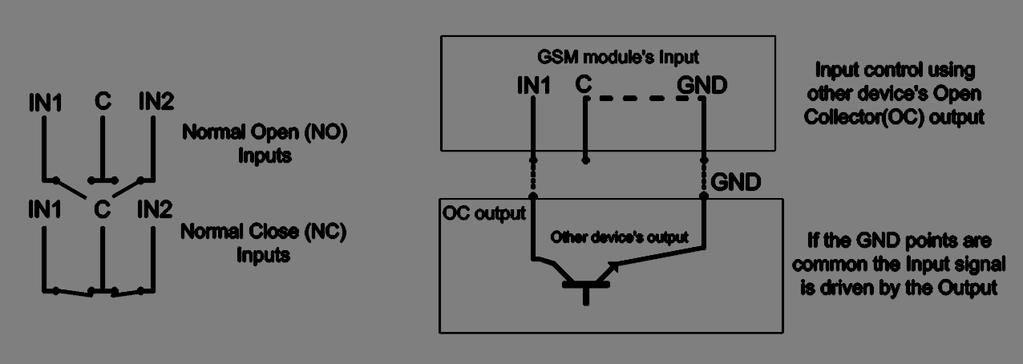

12 Silmukka-asetukset GSM modulissa on potentiaalivapaat silmukat. Ennen johtojen kytkemistä tarkista johtokytkentöjen eri vaihtoehdot alla olevasta kuvasta. Ulostulojen asetukset, katso sivu 4. Kuva 5. Normaalisti avoin (NO) ja Normaalisti suljettu (NC) kytkentä Tässä välilehdessä voidaan määrittää mihin numeroihin silmukkatapahtumista lähetetään SMS/soitto/ääniviestit. Molemmat ilmoitukset (SMS/soitto) on mahdollista lähettää samaan numeroon. Silmukkatyyppi välilehdessä voidaan määrittä kuinka silmukan tulee toimia: 00/Ei käytössä: ei käytössä silmukka on poiskytketty ja ei myöskään lähetä virheilmoituksia. 01/24h normaali silmukka: 24/7, välitön, päälle-/poiskytkennästä riippumaton valvontasilmukka (02/Varmistus: ei käytössä oleva silmukka, voidaan käyttää myöhemmin) 03/Hälytyssilmukka: tämä silmukka lähettää hälytysviestit vain jos moduli on päällekytketty. 04/Viive hälytyssilmukka: päällekytketty tilassa silmukan liipaisusta alkaa sisääntuloviive (joka voidaan määrittää Muut välilehdellä). 05/Päälle-/poiskytkentä: Modulin päälle-/poiskytkentäsilmukka. Silmukkaa voidaan ohjata vain Toggle/pysyvä tyyppisellä kytkimella (esim. avainkytkin). Normaalisti suljettu tila on suositeltavin jolloin johdon katkaiseminen liipaisee hälytyksen. Silmukan tilaksi voidaan asettaa normaalisti avoin (NO) tai normaalisti suljettu (NC). SMS-viesti voidaan lähettää lisäksi kun silmukan tila palautuu normaaliksi. Jos pelkkä sireeniääni on valittu äänipuheluun, soiton kesto on 25 sekuntia. Jos sen lisäksi on valittu ääniviesti, sireeniäänen kesto on 5 sekuntia. Ääniviesti soitolla voi olla esitallennettu tiedote tai valinnainen yksilöllinen ääni jonka saa tallennettua Äänetvälilehdellä Silmukan tilan muutokset voidaan siirtää myös valvomoon. Sivu 12 Kocom Finland Oy / TP

13 Kocom Finland Oy ProCon GSM Ei vastausta tila voidaan asettaa, jolloin moduli ei yritä soittaa uudelleen, jos puheluun vastattiin riippumatta sen hyväksymisestä tai hylkäämisestä. Kun DTMF vahvistus on valittu, soitto tulee vahvistaa siihen vastaamisen lisäksi painamalla # painiketta. Painamalla * painiketta muut/loput soittoyritykset voidaan peruuttaa. Ensimmäinen silmukka voidaan asettaa lähettämään ilmoitus kun moduli on päällekytketty. Riippumatta modulin tilasta se ilmoittaa hälytystapahtuman. Tämä toiminto mahdollistaa viestin lähetyksen modulin uudelleenkäynnistymisestä. SMS viesti riville voit määrittää lähetettävän viestin, pituus max. 32 merkkiä. Silmukan asetuksia voidaan muokata myös SMS viesteillä alla olevien ohjeiden mukaisesti: 1234INPUT1=tnneeeeeeee t: 0 Ei käytössä 1 24h normaali 2 Ei käytössä 3 Normaali hälytys 4 viivellinen nn NO tai NC eeeeeeee: Muut vaihtoehdot: 1.e=1 Message of reverting back 2.3=0 Compulsory 0 3.e =1 sireeniääni 4.e=1 Ääniviesti 5.e=1 Valvomo 6.e=1 vastausta ei tarvita 7.e=1 DTMF varmistus (#) 8.e=0 Pakollinen 0 Lisätietoja SMS komennoista sivu 20. Ääniviestiasetukset Äänet-valikossa voidaan liittää äänitetty viesti eri hälytystapahtumiin. Tunnistusviesti riville voidaan kirjoittaa modulin tunnisteviesti (esim. osoite, rakennuksen nimi) jos viestejä saapuu useista eri kohteista/moduleista. Klikkaamalla punaista äänitä painiketta voit äänittää omia ääniviestejä PC:n mikrofonilla (varmista laitehallinnasta että PC:ssä on mikrofoni). Silmukkaviestit voi olla max. 8 sekuntia pitkiä ja tunnistusviesti max. 15 sekuntia. Äänen tallennus suoritetaan oletusmikrofonilla. Joissain tapauksissa ääntä on muokattava (esim. vahvistettava) optimaalisen voimakkuuden ja laadun takaamiseksi. Klikkaamalla Toista painiketta voit kuunnella tallennetun äänitteen. Jos haluat tallentaa äänitiedoston moduliin klikkaa Lataa painiketta joka avaa tiedostoikkunan ja valitse oikea tiedostopolku ja tallenna. Tiedostomuodon tulee olle yhteensopiva GSM verkkomuodon kanssa. Sopiva tiedostomuoto on 8 khz näytteenottotaajuus, 8 bit, mono PCM moduloitu.wav tiedosto. Kocom Finland Oy / TP Sivu 13

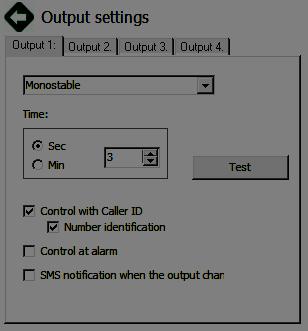

14 Ulostuloasetukset Ulostuloikkunassa voidaan muokata ulostuloasetuksia. Ulostulon tyypiksi voidaan asettaa Kiinteä (eli kytkettynä asetetun ajan ja palaa takaisin normaalitilaan), Vaihtava (eli vaihtaa tilaa aina uuden ohjauskomennon saatuaan). Kiinteän ulostulon pitoaika voidaan määritellä sekunneissa tai minuuteissa (max sekuntia / 1083 minuuttia eli n. 18h) SMS epäonnistui ulostulo ohjautuu jos verkko-operaattori hylkää SMS viestien lähetyksen. GSM vika ulostuloa ohjataan kunnes GSM-verkko palautuu normaalitilaan niin että soitto toimii ja viestejä voidaan lähettää. Riippuen ulostulon asetuksista, sitä voidaan ohjata A-tilaajan soitolla tai hälytyksen aktivointi (esim. 24/7 silmukan liipaisu). Jos ulostuloa ohjataan soitolla voit kytkeä A-tilaajan tunnistuksen käyttöön tai valita ohjauksen toimimaan mistä tahansa numerosta soitettaessa Kuka tahansa voi ohjata ulostuloa tuntemattomalla puhelinnumerolla jos SIM-kortin puhelinnumero on tiedossa. Jos puhelinnumeron tunnistus toiminto on käytössä vain listalla olevat puhelinnumerot voivat ohjata ulostuloa ja ei listalla olevat puhelinnumerot hylätään. Tämä lisää huomattavasti modulin turvallisuutta koskien luvattomia ohjausyrityksiä. Sivu. 21. EXP RELE EXP Rele (lisävaruste) 1 lisäulostulo, EXP Rele3 (lisävaruste) 3 lisäulostuloa GSM moduliin, joten lisäämällä EXP Rele3 lisäkortti on mahdollista käyttää max. 4 ulostuloa. Vain yksi laajennuskortti voidaan liittää kerrallaan. Laajennuskortti kytketään sille merkittyyn paikkaan ProCon kortilla. Molemmissa relelaajennuskorteissa on vain matalajänniteohjauslähtö(-döt). EXP Releessä on NO/NC rele, EXP Rele3:ssa on jumpereilla vaihdettavissa NO tai NC tila. Ulostuloasetuksia voidaan muuttaa seuraavilla viesteillä: 1234OUTx Valittavissa: ON, OFF, RUN tai vaihto tietyn ajan (määritettävä 5 merkillä) esimerkki: 1234OUT1=00003 Ulostulo 1 ohjaus 3 sekunnin ajan Lisätietoja SMS komennoista sivu 20. EXP RELE3 Kuva 6: EXP Rele ja EXP Rele3 Sivu 14 Kocom Finland Oy / TP

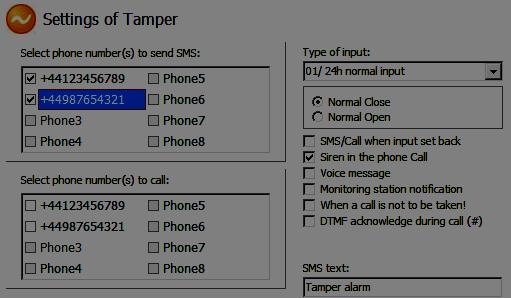

15 Kansikytkinasetukset Kocom Finland Oy ProCon GSM liittimeen, ei ulostuloon!!! Kytke kansisuoja (TMP) silmukoiden yhteyteen Common (C) GSM modulissa on mahdollisuus käyttää kansisuojakytkentää sabotointisuojaukseen. Tämän kansisuojan tehtävä on suojata GSM modulin asennuskotelo avaamiselta / irrottamiselta. TMP liitin on ulostulon vierellä ensimmäinen silmukka. TMP voidaan ohjelmoida kuten normaali silmukka: NO/NC Kytkentä on suoritettava kytkentäkaavion mukaisesti! Ainoastaan silmukkaliitin C voidaan käyttää. ÄLÄ KYTKE ULOSTULON (C) LIITTIMIIN. TMP liitäntä ei eroa muista silmukoista, joten se on ohjelmoitavissa vapaasti ja käytettävissä 5:nä silmukkana. Jos käytät TMP liitäntää sabotointisuojaukseen tulisi se ohjelmoida NC normaalisti suljettu silmukaksi. Ennen virran kytkemistä TMP liitännän kytkeminen C terminaaliin ja avaaminen 3 sekunnin kuluessa virran kytkemisestä, palauttaa modulin tehdasasetuksiin. Edistyminen on seurattavissa ACT ja STATUS LEDien eri tahtiin villkumisesta. Jännitesyötön valvonta 1. GSM moduli voi valvoa omaa jännitesyöttöään ja lähettää ilmoituksia sen ongelmista. Jännitesyötön valvonta välilehdellä asetetaan jännitteen liipaisutaso. Jännitason laskiessa asetetun arvon alle, moduli lähettää hälytyksen. Pro sarjan moduleissa on akun liitäntä johon voidaan kytkeä saman valmistajan Pro Akku. HUOMIO! Modulit ilman lisävirransyöttöä kytkeytyvät pois päältä jännitteen laskiessa. Loput toimintoasetukset samoin kuin silmukkaasetuksissa. Kocom Finland Oy / TP Sivu 15

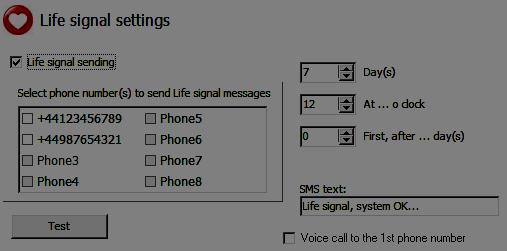

16 Kausitestiviestin asetukset Kausitestiviestiä käyttämällä voidaan varmistua modulin jatkuvasta toiminnasta. Kausitestiviestin lähettämisaikaväli voidaan määrittää päivissä ja tunnilleen. Käyttääksesi Kausistestiviestiä, varmistu että se on otettu käyttöön (valintaruutu)! Huomio myös että ensimmäinen kausitestiviesti ei tule valittuna päivänä (vaan valittujen päivien välein). Kausitestiviesti voidaan määrittää SMS komennolla: 1234LIFETEST=cccsstttttttt ccc lähetysväli/päiviä (esim: 007 päivää) ss kellonaika päivästä tttttttt numero johon kausitestiviesti lähetetään (esim: viesti lähetetään 3 :een puhelinnumeroon) Lisätietoja SMS komennoista sivu 20. Radiohäirintä (AJS) asetukset GSM radiohäirintä (GSM jammer) laitetta käyttäen voidaan tukkia voimakkaasti GSM verkkoa. Anti Jammer System (AJS) valvoo GSM verkon signaalivoimakkuutta. Voit valita mikä ulostulo ohjautuu kun AJS havaitsee häirintää. Näissä tilanteissa ulostulo ohjaa siihen kytkettyä ulkoista laitetta (esim. lisäsireeni tai vilkkuvalo). SMS/äänipuhelu voidaan lähettää/suorittaa vain jos verkkoon on vielä jonkinlainen yhteys. Jos yhteyttä verkkoon ei ole, lähettäminen/soittaminen suoritetaan heti verkon signaalin palauduttua normaaliksi. Sivu 16 Kocom Finland Oy / TP

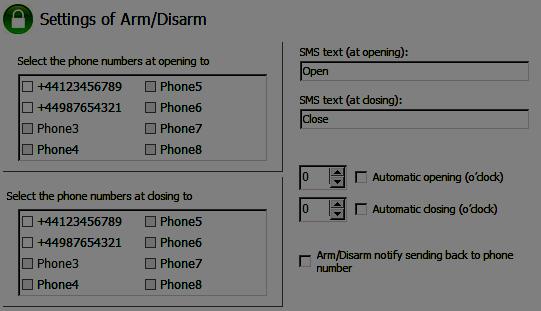

17 SMS ilmoitukset päälle-/poiskytkentä Kocom Finland Oy ProCon GSM SMS ilmoitus modulin tilan vaihtumisesta voidaan lähettää (päälle-/poiskytketty). SMS-viestin pituus max. 32 merkkiä. Modulille voidaan asettaa automaattiset päälle- /poiskytkeytymisajat. Ilmoitus SMS on mahdollista asettaa lähettäväksi vain päälle-/poiskytkemisen ohjauksen lähettäneeseen puhelinnumeroon. GSM hälytyskeskus laajennuskortti Kuva 7. Hälytyskeskus laajennuskortin kytkentäkaavio Käyttäen Hälytyskeskus laajennuskortti GSM-modulista saadaan itsenäinen hälytinkeskus. Laajennuskortti kytketään ohjelmointiportin vieressä olevaan paikkaan kuva 7 mukaisesti. Vain yksi laajennuskortti voidaan liittää kerrallaan. Hälytyskeskus laajennuskortti mahdollistaa seuraavat ominaisuudet moduliin: tila ulostulo; Kytkettäessä LED merkkivalo (vastuksella) tähän ulostuloon saadaan päällekytkennän tilatieto. Kun hälytin on päällekytketty, LED alkaa vilkkua. OC ulostulo jota voidaan käyttää toisena ulostulona. Ohjattaessa ulostuloa se kytkeytyy laajennuskortin maadoitukseen (GND). Yksi lisäsilmukka jolla hälytin voidaan kytkeä päälle/pois kiinteällä ohjauksella (suositus esim. avainkytkin tai koodilukon kytkentään) Piezzo kytkentä; poistumisviiveen ilmaisu (hälytystilassa) ja hälytysten ilmaisu. Valvomo asetukset (äänipuhelu) Valvomoon siirtoa voidaan käyttää rinnakkain SMS ja äänipuheluviestien kanssa. Valvomoon siirto vaatii vähintään 50% signaalivoimakkuuden GSM verkkoon. Valvomoviestit käsitellään ensisijaisena ja loput viesti-ilmoitukset niiden jälkeen. Kaksi Valvomonumeroa voidaan asettaa. Jos ensimmäiseen Valvomonumeroon siirto ei onnistu, soitto siirtyy toiseen Valvomonumeroon. Käytettävä yksilöllinen kohdetunnus saadaan Valvomosta. Yhteyden muodostumista Valvomoon voidaan parantaa/muokata muuttamalla lähetys- ja vastaanottosignaalien tasoa. Esimerkki 1: jos valvomo ei onnistu koodin tulkinnassa on lähetystasoa muutettava Esimerkki 2: jos GSM modulin kättely valvomoon ei onnistu on vastaanottotasoa muutettava Kocom Finland Oy / TP Sivu 17

18 Muuta oletusasetuksia vain siinä tapauksessa, että on todella tarpeen muokata Valvomoon siirtoa käytettävissä olevan signaalin voimakkuuden vuoksi. Omien (Contact ID) koodien käyttäminen Moduli voi toimittaa myös itse luotuja koodeja (esim. silmukan tiedot, jännitesyötön viat) valvomoon. Contact ID ja Silmukkakoodit on muokattavissa. Ilmoitusasetukset voi tarkistaa Toiminnot -> Modulin tila välilehti ja virhekoodi-ikkunassa todellinen lähetettävä Contact ID näytetään. Jos lähetetty viesti ei ole tulkittavissa tulee signaalin voimakkuus tarkistaa tai antennin sijoitus muutettava. Antennia ei tule asentaa suoraan modulin viereen eikä muiden sähkölaitteiden tai kaapeleiden läheisyyteen! GPRS asetukset Käytettävä tiedonsiirtoprotokolla voidaan asettaa tällä sivulla. TCP protokollaa tulee käyttää vain todella tarvittaessa, sillä UDP yhteys tarjoaa huomattavasti nopeamman tiedonsiirron. UDP:tä käytettäessä ei tarvita käyttäjän nimeä ja salasanaa. Yhteensopivat kommunikointiprotokollat ovat SIA IP ja ENIGMA. Palvelimen IP osoite ja Toimialueen nimi (myös DNS palvelimen asetukset) on käytettävissä. Backup palvelimet voidaan myös määrittää yhteyksien varmistamiseksi. Kausitestiviestin lähetystaajuus voidaan määrittää minuuteissa. Kun käytetään GPRS/IP viestielähetystä, Modulin käyttämä GPRS asiakastunnus tallennetaan Ääniviestit välilehdellä. Omia koodeja voidaan käyttää (silmukat, jännitesyötön viat, kansisuoja, kausitestiviesti). Näihin liittyvät koodit astetaan Valvomo välilehdellä. Tapahtumien Contact ID koodit tallentuvat modulin tapahtumamuistiin. Sivu 18 Kocom Finland Oy / TP

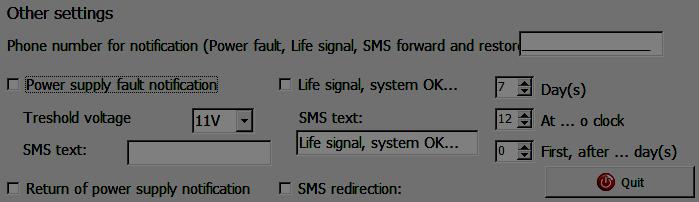

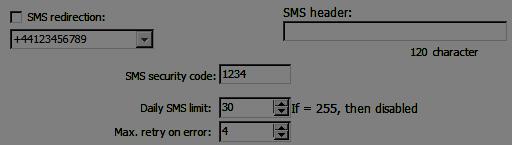

19 Muut valinnaiset asetukset Kocom Finland Oy ProCon GSM Modulin muut asetukset löytyvät tältä välilehdeltä. Helpomman käytettävyyden vuoksi nämä asetukset on jaettu eri kategorioihin: Yleiset, Äänipuhelut ja SMS. Yleiset välilehdellä on seuraavat asetukset: Laajennuskortin valinta (EXP Rele tai EXP Hälytin) Päällekytkentä pulssilla; valitsemalla tämän vaihtoehdon, Moduli kytkeytyy Päälle/Pois EXP Hälytin silmukasta. Sisääntuloviiveen aika voidaan määrittää. Poistumisviiveen aika valvotulta alueelta voidaan määrittää. SMS viesti kun hälytin kytketään päälle (SMS komento: 1234SMSTEXT16=sms text*). PC salasana asetus (jos kenttä jätetään tyhjäksi, kirjautumissalasana ei ole käytössä) Kun kotelo on suljettu (käytettäessä kansisuojakytkintä) modulin LEDit voidaan kytkeä pois käytöstä. Tallenna ulostulojen tila sisäiseen muistiin, kun kytketään modulin virta se muistaa ulostulojen tilat. Soittajan tunnistus aktivointi voidaan asettaa jos halutaan ohjata modulin päälle-/poiskytkentää soitolla. Silmukan herkkyys (poiskytketty: 10 ms, matala: 100 ms, normaali: 400 ms, keskimääräinen: 1 sec, korkea: 5 sec) Äänivalikko off voidaan kytkeä tällä pois päältä Äänipuhelu välilehdellä löydät seuraavat asetukset: Äänipuheluasetukset: soitto- ja puheaika ja soittoyritysten määrä. (SMS komento: 1234RINGTIME=030 soittoaika 30 sekuntia) Valittaessa soitto jokaiselle, tulee jokaisen listalla olevan numeron hyväksyä saapuva puhelu SMS välilehdellä löydät seuraavat asetukset: SMS jälleenlähetys yhteen 8 numerosta. Huomio! Älä koskaan käytä modulin omaa puhelinnumeroa! SMS salasanan asetus, jota käytetään SMS komentojen alussa ohjelmoitaessa. SMS rajoitus/24h: voit määrittää kuinka monta SMS viestiä Moduli voi lähettää/vrk. Jo arvo on 255 rajoitus on pois käytöstä. Jos asetetaan arvo 0 moduli ei lähetä yhtään SMS viestiä koskaan! SMS viestin lähetysyrityksien määrä voidaan myös määrittää. SMS edelleenlähetys viestit jotka vastaanotetaan Modulin puhelinnumeroon lähetetää edelleen annettuun numeroon (esim. operaattorin saldomuistutus, mainosviestit, yms). (SMS komento: 1234REDIR=1 8) SMS otsikko, joka liitetään jokaisen viestin alkuun. Kocom Finland Oy / TP Sivu 19

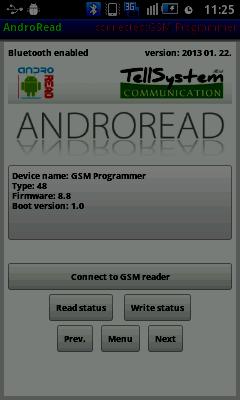

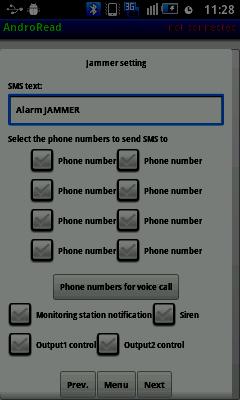

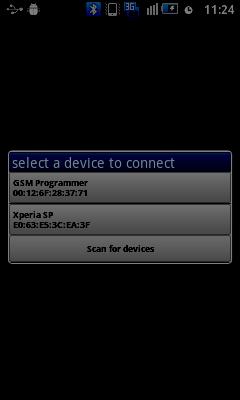

20 Ohjelmointi Android puhelimella Ohjelman käynnistys Ohjelmiston asennuksen jälkeen se käynnistetään AndroRead kuvakkeella joka löytyy ohjelmavalikosta. Kun ohjelmistoa asennetaan, tulee ohjelmien asennus sallia ei luotetuista lähteistä. Tämä tulee tarkistaa Android laitteen Asetukset > Sovellukset > salli asennus ei luotetuista lähteistä. Tämä toiminto estää ohjelmien asennuksia muista lähteistä kuin GooglePlay kaupasta. Tarkista että puhelimen Bluetooth on käytössä. Käynnistettäessä AndroRead ohjelmaa se kysyy lupaa kytkeä Bluetooth päälle jos se on poiskytkettynä. Jos tämä pyyntö hylätään, ohjelma suljetaan johtuen puuttuvasta yhteydestä. Yhdistäminen moduliin Napauttamalla yhdistä Bluetooth ohjelmointi painiketta voit valita sovittimen johon haluat yhteyden muodostettavan. Ohjelma näkee vain aiemmin liitetyn sovittimen joka on liitetty moduliin. Yhteyden muodostuessa onnistuneesti Modulin asetukset voidaan lukea, muokata ja kirjoittaa. Vallittuasi laitteen, ohjelma lukee sen tilan/asetukset ja ilmaisulinja etenee luetun mukaisesti. Yhdistetty laite (yleensä GSM ohjelmointi) Tyyppi Ohjelmistoversio Boot versio Valikkorakenne Ohjelman otsikossa tilaksi muuttuu yhdistetty: GSM ohjelmointi (yhdistetyn modulin nimi). Modulin asetukset voidaan päivittää tällä välilehdellä Asetusten tila riviä napauttamalla. Napauttamalla Menu (valikko) painiketta pääset takaisin ensimmäiseen valikkoon. Asetusten tallentaminen ja lukeminen voidaan suorittaa napauttamalla Tallenna (Save) tai Avaa (Open) painiketta. Ensimmäisellä sivulla voit muuttaa kaikkia asetuksia, kuten silmukoiden, ulostulojen, kansisuojan, kausitestiviestin, jännitteenvalvonnan, päälle/pois, GSM häirinnän, saapuvien puheluiden ja muut asetukset. Napauttamalla seuraava painiketta pääset toiseen valikkoon, jossa voit muokata GPRS, valvomo, ContactID ja linjasimulointi asetuksia. Sivu 20 Kocom Finland Oy / TP

21 Ohjelmointi SMS viestein Kocom Finland Oy ProCon GSM Moduli on mahdollista ohjelmoida myös SMS viesteillä. SMS ohjelmointiviesti alkaa aina salasanalla joka voidaan muokata million tahansa. SMS ohjelmointiviestejä voidaan yhdistää useampia kunhan kokonaisviesti ei ylitä 160 merkkiä. Moduli lähettää vastausviestin jokaisen ohjelmointiviestin jälkeen (jos mahdollista). Voit kytkeä vastausviestit pois päältä NO SMS komennolla tai RECALL komennon lähettämällä moduli soittaa vahvistussoiton jokaisen onnistuneen ohjelmointiviestin jälkeen. Komentojen kriteerit: komennoissa ei saa käyttää erikoismerkkejä. komennot tulee antaa ISOILLA kirjaimilla. komennot tulee erottaa välilyönnillä. lisäksi = merkkinä voidaan käyttää #. viesti on aloitettava salasanalla, jonka jälkeen ensimmäinen komento ilman välilyöntiä. SMS viestikomennot tulee päättää # merkillä. Komennot: Toiminnon kuvaus SMS komento x arvo Arvo = merkin jälkeen Esimerkki vaihda SMS salasana CODE = uusi SMS salasana 1234CODE=4321 aseta päiväys ja aika CLOCK = vvkkppttmm vv: vuosi, kk: kuukausi pp: päivä, tt: tunti mm: minuutit tallenna soittajan tunnistus puhelinnumero poista puhelinnumero soittajan tunnistus listalta tallenna / muokkaa ilmoitus puhelinnumeroita ADD = puhelinnumero (+358 muodossa) DEL = puhelinnumero (+358 muodossa) TEL x puhelinnumero järjestyksessä 1-8 = puhelinnumero (+358 muodossa) silmukka-asetukset INPUT x silmukan numero = tnneeeeeeee t:0 pois käytöstä, 1 24 h normaali, 2 varmennus; 3 normaali hälytys 4 viive hälytys nn NO tai NC eeeee..: muut parametrit: 1.e=1 SMS silmukan palautuessa 2.e=0 ei käytössä 0 3.e=1 sireeniääni 4.e=1 ääniviestit 5.e=1 Valvomo viestit 6.e=1 soittoihin vastaus 7.e=1 DTMF vahvistus (#) 8.e=0 ei käytössä 0 ulostulon asetus OUTCONF x ulostulon numero = iiiiirhn iiii jos arvo tila on vaihtava, muuten sen kesto määritetään sekunneissa. r Ohjaus hälytyksissä h Ohjaus soitettaessa n =1 ei soittajan tunnistusta Kausitestiviestin asetus LIFETEST = cccsstttttttt ccc sykliväli, kuinka usein viesti lähetetään (esim: 030 päivää) ss kyseisinä päivinä mihin aikaan (esim: klo 12:00) tttttttt mihin 8 ohjelmoidusta puhelinnumerosta esim: :n puhelin numeroon, :n ja 4 :n jne.) 1234CLOCK= Päiväys: : ADD= DEL= TEL1= INPUT1=INC Silmukka 1 on: -24 h normaali -NC (normaali suljettu) - SMS viestiä ei lähetetä kun silmukka palaa normaalitilaan - soitossa sireeniääni - ei ääniviestiä - ei valvomoviestejä - soittoon ei tarvitse vastata - DTMF vahvistusta ei tarvita 1234OUTCONF= Ulostulo ohjautuu 3 sekuntia kiinteä tila, voidaan ohjata puhelulla ja hälytyksestä ja soittajan tunnistus on päällä 1234LIFETEST= päivän välein - klo 11:00. - lähettää 3 :n ja 6 :n puhelinnumeroon Kocom Finland Oy / TP Sivu 21

22 Ilmoitusten lähetys SEND x 1:1 silmukka 2.: 2 silmukka 3.: 3 silmukka 4.: 4 silmukka 9.: kansisuoja 10.: jännitevalvonta 12.: kausitesti Ilmoitusten lähetysteksti SMSTEXT x 1.: 1 st silmukka 2.: 2 nd silmukka 3.: 3 rd silmukka 4.: 4 th silmukka 9.: tamper 10.: power source monitor 12. :life sign 16.: reverting text SMS edelleenlähetys REDIR esim. operaattorin lähettämät saldoviestit = ssssssssvvvvvvvv ssssssss valittavat puhelinnumerot SMS ilmoituksille (0 tai 1) vvvvvvvv valittavat puhelinnumerot soitolle (0 tai 1) = SMS viestin sisältö päättyen *. Teksti ei saa sisältää erikoismerkkejä! Soittoajan asetus RINGTIME = arvo välillä (sekunneissa) = puhelinnumero REDIR=2 1234SEND2= SMSTEXT1= murtohalytys* 1234RINGTIME=030 soitto 30 sekuntia Modulin tilakysely INFO Komento 1234INFO ei SMS viestejä SMS ohjelmoinnista NOSMS Komento 1234command1 command 2 NO SMS Ulostulon ohjaus OUT x ulostulo numero = ON kytke ON OFF kytke OFF RUN kytkeytyy asetuksien mukaisesti esivalituksi ajaksi sssss ohjaa ulostuloa valitun ajan mukaisesti (sekunteja) Modulin uudelleenkäynnistys RESTART Komento 1234RESTART 1234OUT1=ON Ulostulo 1 kytketään ON 1234OUT2=OFF Ulostulo 2 kytketään OFF 1234OUT3=RUN Ohjaa ulostuloa 3 esiasetuksen mukaisesti 1234OUT4=00003 Ulostulo 3 kytkeytyy 3 sekunniksi SMS viestikomentojen esimerkkejä: 1 viesti: silmukka valinta ja asetukset 3 :n numeroon ilmoitukset. Lähettää SMS ja ääniviestin 3 :n numeroon. 5384TEL3= CLOCK= INPUT2=4NO SEND2= SMS viesti seuraavasti: 5348 SMS salasana, jokainen uusi SMS tulee alkaa salasanalla (vaihtaaksesi salasana, käytä CODE komentoa. Oletussalasana on: 1234) TEL3= 3 :n puhelinnumeroon ilmoitukset. Anna puhelinnumero kansainvälisessä muodossa. CLOCK= vaihda päiväys ja aika :22 INPUT2= silmukka 2 asetus seuraavasti: viiveelinen NO (normaali avoin) silmukka joka lähettää sireenihälytyksen silmukkatapahtumasta. SEND2= silmukka 2 lähettää SMS ja ääniviestin 3 :n puhelinnumeroon. 2 viesti: muokkaa silmukka 2 SMS viesti ulostulon ja kausitestiviestin asetukset ulostulon ohjauspuhelinnumeroiden tallennus lopuksi SMS salasanan vaihtaminen 5384=SMSTEXT2=silmukka 2 halytys OUTCONF1= ADD= LIFETEST= CODE=2345 SMSTEXT2= muokkaa silmukka 2 SMS viesti. Ei erikoismerkkejä! OUTCONF1= ulostulon asetus: kiinteä aika 3 sekuntia soittajan tunnistuksella ADD= lisää puhelinnumero soittajan tunnistaminen listalle LIFETEST= kausitestiviesti viikon välein klo 12:30 3 :n puhelinnumeroon Sivu 22 Kocom Finland Oy / TP

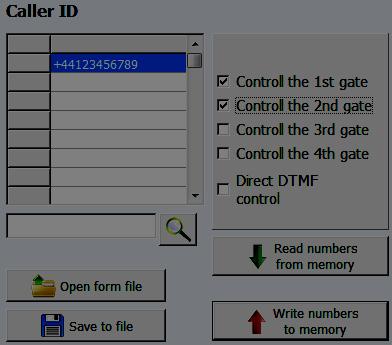

23 GSM oven-/portinohjausnäkymä Kocom Finland Oy ProCon GSM GSM ovi-/portinohjaus asetukset on asetettavissa omassa erillisessä suppeassa näkymässä. Uusi käyttöliittymä sisältää kaikki merkittävät muokattavat toiminnot GSM modulin ohjelmointiin. Valintaruutu tulee olla valittuna aktivoidaksesi suppean näkymän Yhteyden muodostaminen ikkunassa. Uusi suppea käyttöliittymä sisältää: ulostulo (ovi/portti) asetukset: kiinteä (ajastettu) tai vaihtava (kaksi tilainen) ohjaus ohjaus soittajan tunnistuksella, ohjattava ulostulo ja suora DTMF ohjaus SMS ja PC salasana ohjelmiston päivitys PIN koodikyselyn poiskytkentä SIM kortilta tapahtumaloki, GSM signaalin voimakkuus ja todellinen GSM modulin tilan tarkistelu kytkentäkaaviot GSM ovi/porttiohjaimen ohjelmointi täydellisesti vain 4 (+1) vaihetta: Vaihe 1: ulostulon asetus. Vapaasti valittavissa oleva ulostulon toiminta Ohjaus voi olla kiinteä (yksi tila) tai tilaa vaihtava (kaksi tilaa) Kiinteän ohjauksen aikajakso voi olla jopa sekuntia Ulostuloa voidaan ohjata soittajan numeorn tunnistuksella tai ilman tunnistusta mistä tahansa numerosta soitettaessa Voit testata nykyistä asetusta klikkaamalla ohjelman TEST-painiketta. Käyttääksesi 2, 3 tai 4 ulostuloa tulee asentaa laajnnuskortti (EXP Rele tai EXP Rele3) Vaihe 2: tallenna ohjauspuhelinnumerot Voit tallentaa enintään 1000 puhelinnumeroa modulin muistiin puhelinnumero on tallennettava kansainvälisessä muodossa (+358 maakoodi + puhelinnumero) Valitsemalla ohjauspuhelinnumeron voit valita ulostulon jota kyseisellä numerolla ohjataan Ohjataksesi ulostuloa riittää kun vain soitat sen numeroon. Jos DTMF ohjaus otetaan käyttöön moduli hyväksyy puhelun ja voit ohjata ulostuloa(-tuloja) kännykän numeropainikkeilla. Vaihe 4 (valinnainen): muut asetukset Vaihe 3: Modulin tietoturvan asetukset Vaihda SMS salasana ja (valinnainen) aseta PC ohjelmointikoodi. Oletus SMS salasana on Klikkaamalla Muut asetukset painiketta voit asettaa GSM-modulin ilmoituasetuksia Voit ottaa käyttöön ilmoituksen sähkökatkoista ja sen palautumisesta Voit asettaa SMS kausitestiviestin jotta voit varmistua modulin ja SIM kortin jatkuvasta toiminnasta Moduliin asetetttun SIM korttiin saapuvien SMS viestien edelleenlähetys Viimeisenä vaihe 5, lähetä asetukset GSM moduliin Kocom Finland Oy / TP Sivu 23

24 Sivu 24 Kocom Finland Oy / TP
