1 Tilaaja: Sastamalan Vesi Tampereentie 7 B Sastamala Hanke: Sastamalan keskusjätevedenpuhdistamo, saneeraus HANKESUUNNITELMA HS-Tec Oy Nallekarhuntie 13, Kangasala Käyntiosoite: Osuusmyllynkatu 5, Tampere

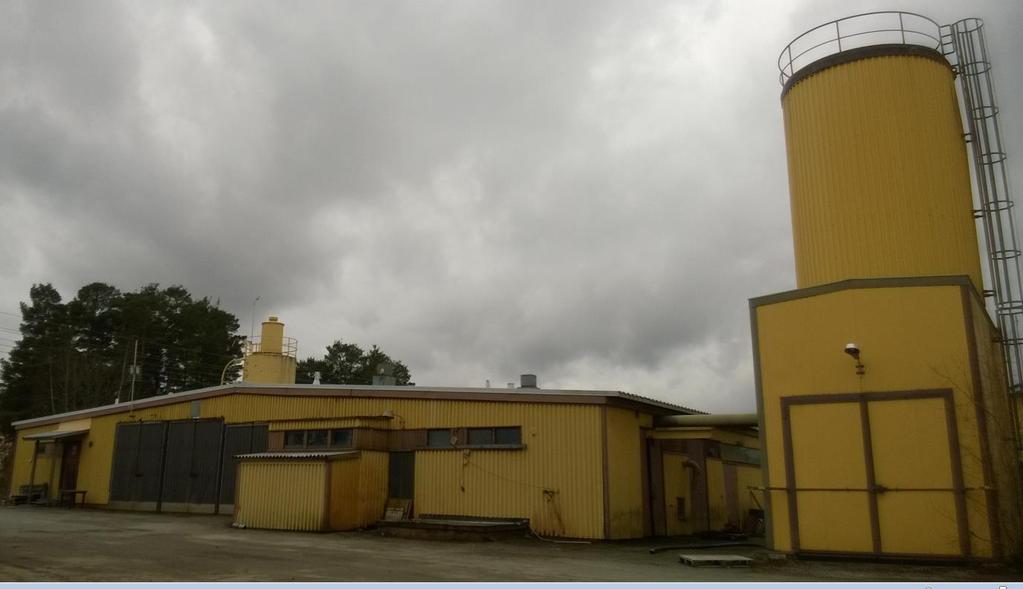

2 SASTAMALAN KESKUSJÄTEVEDENPUHDISTAMO, SANEERAUS HANKESUUNNITELMA Rakennuskohde (kiinteistötunnus ) sijaitsee Sastamalassa osoitteessa Pesurinkatu 179, Sastamala. Keskusjätevedenpuhdistamo on valmistunut 1975 ja se on 2 -linjainen aktiivilietelaitos. Puhdistamon varsinainen toiminta päättyi kesällä 2016, kun siirtoviemäri Huittisten keskusjätevedenpuhdistamoon otettiin käyttöön. Samana vuonna laadittiin yleissuunnitelma Sastamalan keskusjätevedenpuhdistamon mahdollisesta jatkokäytöstä ja saneeraustarpeesta. Jäteveden esikäsittelyn toteuttaminen Sastamalassa on perusteltua paitsi pitkän siirtolinjan vuoksi myös Sastamala - Huittinen -paineviemärin toimintavarmuuden parantamiseksi ja käyttöiän pidentämiseksi. Suunnittelun edetessä todettiin myös tarve uusia esikäsittelyn prosessilaitteet (välppäys ja hiekanerotus), koska ne ovat tulleet teknisen käyttöikänsä päähän. Vanhan välpän erottelukyky ei ole riittävä uuteen pumppaamolinjaan nähden. Välppäykseen ja hiekanerotukseen on tarkoitus hankkia nykyisten määräysten mukaiset välpe- ja hiekkapesurit, jotka samalla vähentävät jätteen määrää ja mahdollistavat mm. hiekan hyötykäytön sekä takaavat pumppaamolinjan kunnossa pysymisen edellytykset. Nykyinen rakennus on 1 -kerroksinen, kokonaiskerrosala on m² ja tilavuus m³. Lämmitetyn valvomo-osan pinta-ala on n. 240 m². Vesialtaiden syvyys maanpinnasta on n. 4 m ja niiden tilavuus on n m³. Sähköpääkeskus on sijoitettu valvomoon ja muuntaja on rakennuksen vieressä. Yleissuunnitelmassa tarkasteltiin puhdistamon käyttötarkoituksen muutoksen edellyttämiä rakenteellisia saneeraustoimenpiteitä sekä niiden kustannusvaikutuksia. Alustavan suunnitelman mukaan jatkossa vanha ilmastuslinja toimisi Sastamala - Huittinen -siirtoviemärin uuden linjapumppaamon imualtaana ja selkeytysaltaita käytettäisiin siirtoviemärin varoaltaina tulvatilanteissa. Lisäksi puhdistamolle jäisi sakokaivolietteen vastaanottoasema. Selvityksessä tutkittiin lähtökohtaisesti kahta vaihtoehtoa: 1) Puhdistamon prosessimuutokset toteutetaan olemassa olevilla runkorakenteilla. Tekniikkaa uusitaan ja rakenteita saneerataan tarvittavassa laajuudessa. Vanha valvomo ja osa prosessitilaa puretaan. Esikäsittelylle ja sakokaivolietteen vastaanotolle rakennetaan uusi rakennus. 2) Puhdistamon yläosan runko- ja seinärakenteet puretaan ja uusitaan. Osa altaista katetaan betonilaatalla. Muilta osin toteutuksessa noudatetaan samoja periaatteita kuin vaihtoehdossa 1. Rakennuksen kuntokatselmuksessa ( ) tehtiin seuraavia havaintoja: laitosrakennuksen seinien kunto on huono, eivätkä ne täytä puhdistamoille asetettuja kostean tilan rakennevaatimuksia

3 teräspilareissa ja -palkeissa on pintavaurioita ja merkkejä korroosiosta betonirakenteissa on pintavaurioita ja korrosoitunut raudoitus on osittain näkyvissä rakennuksen katosta puuttuu ristituenta ja jäykistys on toteutettu kattopellillä talotekniikka on vanhentunutta ja prosessitilojen ilmanvaihto on puutteellinen rakenteissa on käytetty asbestia ja mahdollisesti ne sisältävät muitakin haitta-aineita. Jatkosuunnittelun aikana rakennekatselmuksen yhteydessä havaittiin, että puhdistamon osittainen purkaminen edellyttäisi vanhan puhdistamon prosessiosan väliaikaisen tukemisen, koska ristikoiden tai vinositeiden sijaan jäykisteenä on käytetty seinä- ja kattorakenteiden pellityksiä sekä asbestia sisältäviä rakennuslevyjä. Lisäksi runko- ja seinärakenteet todettiin huonokuntoisiksi. Vaurioituneet katteet muodostavat nykyisin myös turvallisuusriskin käyttäjille. Rakennesuunnittelijan arvion mukaan vanhan puhdistamorakennuksen jäykistys on riittämätön ja rakenteiden purkutöihin sekä tukemiseen liittyy sortumariski, koska rakenteiden kuormitettavuutta ei pystytä arvioimaan luotettavasti, eikä vanhoille rakenteille voi laskea käyttöikää. Pahimmassa tapauksessa rakenteiden sortuminen lamaannuttaisi koko jätevesijärjestelmän toiminnan siirtoviemärin pumppaamon ja varoaltaiden toiminnan estyessä. Huonokuntoisten seinien ja kattorakenteiden purku merkitsisi tarvetta järjestää rakennuksen väliaikainen jäykistys ja kattaminen. Näiden toimenpiteiden kustannusvaikutusten arvioinnin perusteella on tarkoituksenmukaisempaa ja kokonaistaloudellisesti edullisempaa samassa yhteydessä kattaa altaat pysyvästi käyttöön jäävällä kantavalla teräsprofiililevyllä, jolloin väliaikaista jäykistystä ei tarvita. Tampereella HS-Tec Oy

4 SISÄLLYSLUETTELO 1. YHTEYSHENKILÖT AIKATAULU SANEERAUKSEN TOIMENPITEET ARVIOIDUT KUSTANNUKSET... 2

5 1(3) 1. YHTEYSHENKILÖT Tilaaja / Rakennuttaja: Sastamalan Vesi PL SASTAMALA Tilaajan / Rakennuttajan yhteyshenkilö: Kimmo Toukoniemi Puhelin: Sähköposti: kimmo.toukoniemi@sastamala.fi Käyttäjän yhteyshenkilö: Petri Jääskeläinen Puhelin: Sähköposti: petri.jaaskelainen@sastamala.fi Hankesuunnitelma: HS-Tec Oy Nallekarhuntie Kangasala Yhteyshenkilö: Ismo Silván Puhelin: Sähköposti: ismo.silvan@hstec.fi Rakennuttamis- ja valvontatehtävät: Nimetään myöhemmin.

6 2(3) 2. AIKATAULU Hankesuunnitelma KVR -urakan kilpailutus mennessä Rakentamisvaihe alkaen syksy 2018, valmistuminen kevät SANEERAUKSEN TOIMENPITEET Tarpeettomaksi käynyt valvomo ja lietteenkäsittelyosa puretaan kokonaan (betonilaattaan asti) ja tilalle rakennetaan uusi sakokaivolietteen vastaanottoon ja esikäsittelyyn tarkoitettu rakennus. Uuden esikäsittelylaitoksen rakentamisen lisäksi hankkeeseen kuuluvat mm. puhdistamorakennuksen runkorakenteiden, ulkoseinän ja katteen purkaminen (pintaala n m²) lietesiilon purkaminen puhdistamon tarpeettomien prosessilaitteiden purkaminen uusien runkorakenteiden asentaminen imu- ja varoaltaiden kattaminen kantavalla profiililevyllä käytöstä poisjäävien altaiden täyttäminen välppäyksen ja hiekanerotuksen laitteiston uusiminen. Esikäsittelylaitos sijoitetaan tasausaltaan päähän. Esikäsittely käsittää automaattisen sakokaivolietteen vastaanottojärjestelmän, hiekanerotuksen, hiekkapesurin, välppäämön ja välpepesurin. Rakennus on lämmitetty ja ilmanvaihto koneellinen. Prosessilaitteet varustetaan kohdepoistolla. Allastila toteutetaan avohallina (kylmä tila). Matala osa (h mm) katetaan kantavalla teräspoimulevyllä. Kanteen tehdään huoltoa (mm. tyhjennyspumput) ja tuuletusta varten irrotettavat teräskansiluukut. Rakentaminen edellyttää myös rakennusaikaisten ohitusjärjestelyjen tekemisen ja käytössä olevien laitteiden ja laitekeskusten suojauksen. KVR -urakkaan sisältyvät suunnittelun lisäksi kaikki purkutyöt, putki-, IVA-, sähkö- ja rakennustekniset työt sekä valmiiden rakenteiden testaukset ja koekäytöt mukaan lukien prosessitekniikan toiminnan ja takuuarvojen osoittaminen tarjouspyyntöasiakirjoissa esitettävien vaatimusten mukaisiksi. 4. ARVIOIDUT KUSTANNUKSET Arvioidut kustannukset perustuvat toteutuneiden kohteiden hintojen perusteella tehtyihin arvioihin. Kustannustiedot on ilmoitettu sitoumuksetta. Talousarvion laadinnan yhteydessä oletettiin, että vanhaa välppää voidaan käyttää jatkossakin ja olemassa olevaa puhdistamorakennusta imu- ja varoaltaiden sääsuojana. Esikäsittelylaitokselle (lietteen vastaanottoon) oli alkuperäisen suunnitelman mukaisesti budjetoitu vuodelle Suunnittelun edetessä tarkoituksenmukaisiksi osoit-

7 3(3) tautuneet laajemmat saneeraustoimenpiteet (mm. runkorakenteiden uusiminen ja altaiden kattaminen) aiheuttavat lisäkustannuksia, jotka ajoittuvat vuosille 2018, 2019 ja Hankkeen kokonaiskustannusarvio: riippuen mm. muutostöiden laajuudesta ja automaatiojärjestelmästä.
