1 Annalan kartanon perustukset Nikolai Bobrov, Joona Heikkilä, Antti Nurmio Aalto-yliopisto Taiteiden ja suunnittelun korkeakoulu Arkkitehtuurin laitos ARK-E1004 Perinteiset rakenteet ja niiden korjaus Annalan kartanon päärakennus 2018

2 1. Kamari ja tambuuri 2. Sali 3. Ruokasali ja tarjoiluhuone 4. Keittiö 5. Kellari 6. Kuisti Primääripalkit Sekundääripalkit Kamarin tukilaudat Kamarin poikittaiset tukilaudat Rossilaudat Luonnonkivimuuri Tiiliseinät Kivipilarit Puupilarit Romahtanut rakenne Portaiden rakenne Sisäänkäynti

3 Rakennuksen perusteiden tarkastelu 1.1 Aukot rakennukseen Rakennuksen pohjan sisäänkäynnit (musta) ja tuuletusaukot (harmaa) Rakennuksen pohjarakenteita pääsee tarkastelemaan kuvassa mustalla osoitetuista aukoista. Verannan edustalla kivijalassa sijaitsevan luukun kautta on pääsy laajaan ryömintätilaan joka kattaa lähes koko rakennuksen. Liikkumista pohjan alla vaikeuttaa osittain romahtanut villaeriste rakennuksen keskiosissa. Länsijulkisivulla kellaritilaan johtaa ovi jonka takaa portaat ovat aiemmin johtaneet rakennuksen keittiöön. Tilan perältä on mahdollista tarkastella uudemman rakennusosan liittymistä vanhempaan rakenteeseen sekä aukon kautta on nähtävissä verannan alapuolinen tila. Pohjoisen julkisivun puolelta on käynti oven kautta perunakellarina toimineeseen tilaan, jonka puolelta myöskin on nähtävissä viitteitä uudemman rakennusosan liittämisestä vanhempaan. Tämä liittymä on helposti nähtävissä myös pohjoisen ja läntisen julkisivun sokkelista jossa materiaali muuttuu kylmämuuratusta ja jälkisaumatusta luonnonkivestä rapattuun tiileen eri aikakausien rakennusosien välissä. Rakennuksen julkisivu eteläinen Pohjoisella julkisivulla on nähtävissä alkuperäisen ja 1917-vuoden laajennusosan raja kivijalassa.

4 1. Kamarin ja tambuurin alapohja Myös vinjetti tälle sivulle, jotta lukija pääsee heti kärryille missä ollaan. Massiivinen primääripalkki tukee kuvassa viimeistelemätöntä sivuilta hiottua muutoin pyöreäprofiilista sekundääripalkistoa. Sekundääripalkiston sivuille liitetyt hyllylaudoitukset kannattelevat alapohjan tukilaudoitusta, joka vaikuttaa olevan merkittävästi muuta puumateriaalia uudempaa. Osa hyllylaudoista on mitallistettua rimaa, osa taas vajaakanttista halkaistua lautaa. Merkitkää vinjetteihin ja kuviin kuvanumerot! Huom! Katsokaa liittenä oleva esimerkkiaukeama ja soveltakaa sitä myös muihin osioihin. Pääprimääripalkki on mitoiltaan 24x24cm. Se on pohjois-eteläsuuntainen ja se on tuettu uunien perustuksiin. Pohjoisessa kyseisen palkin pääty on viety perustuksien läpi. Etelässä sen sijaan palkin pääty jää perustuksien sisään. Sekundääripalkkien alapinnassa on vanhoja nauloja. Naulat ovat sijoitettu säännöllisin välein ja ne ulkonevat palkkien alapinnasta noin 35-50mm. Taustalla näkyy mineraalivillaa. Lisäyksen ajankohta tuntematon. Tukipalkit Tukipalkit Tukipalkit Havainnollistava kuva kamarin alapohjan rakenteesta, jossa sekundääripalkkeihin kiinnitetyt hyllylaudat tukevoittavat ylempää laudoitusta. Tälle sivulle pääkuva kyseisestä tilasta (ks liite), jotta leipäteksti avautuu. Primääripalkki

5 1. Otsikko Järeät uunin kiviperustukset joihin suurin primääripalkki tukeutuu ulkoseinämän kiviperustusten ohella. Villaeriste ja osa puurakenteista on romahtanut ryömintätilaan. Eristeen lisäyksen ajankohta on tuntematon. Primääripalkki, sekundääripalkit hyllylautoineen ja niiden kannattelemat tukilaudat. Puutavaran iän perusteella vaikuttaa, että lattian täyttö on jossain vaiheessa uusittu. Kuvassa näkyy myös sekundääripalkeista ulkonevia nauloja.

6 2. Salin alapohja Salin alapuolinen tila muodostaa oman kamarista poikkeavan tilan. Tilan primääripalkkien pohjalaudoituksen ulkopuolella näkyvä osa on mitoiltaan 24*12 cm. Niitä on tuettu epäsäännöllisesti sijoitetuin kivipilarein. Tämän tilan primääripalkkien kyljet ovat viimeistelemättömiä ja niissä on edelleen kuorta, jonka perusteella palkit on tehty kuusesta. Sekundääripalkkien vapaa väli on 400mm. Hiekkaa Sekundääripalkki Rossilaudat Lattialaudat Primääripalkki Pelkkakerta Kylmäladottu kiviperustus 800 mm Kivipilarit Havainnollistava kuva salin alapohjan rakenteesta

7 Ryömintätilan kivipilarit on sijoitettu jokseenkin epäsäännöllisesti. Maapohja on osittain homeessa. Kuusesta valmistettu primääripalkki tukeutuu kivipilariin Kuvassa näkyy pohjois-eteläsuuntainen primääripalkki. Vasemmassa reunassa näkyy pelkkakerta. On huomioitavaa että primääripalkki katkeaa tähän kohtaan.

8 3. Ruokasalin ja tarjoilutilan alapohja Rakennuksen koillisnurkassa ruokasalin alapohjan tukeminen poikkeaa muista tiloista. Kivipilarien sijaan tukena on käytetty puisia pilareita. Tilaan ei ole suoraa pääsyä lukuunottamatta ruokasalin lattiaan avattua pientä aukkoa. RUOKASALI Puupilarit Havainnollistava kuva ruokasalin alapuolisen tilan rakenteista

9 Ruokasalin alapuolisen tilan puupilarit tukevat primääripalkkeja. Pilarit on sijoitettu epäsäännöllisesti. 1

10 4. Keittiön kellarin alapohja Perunakellarina toiminut tila on huonokuntoinen. Osa lattiarakenteista on selvästi sortunut ja eristevillaa sekä sahanpurua on tullut näkyviin. Tilaa on rajattu ruokasalin alapuolisesta tilasta lautarakenteisella seinämällä. Tilaa kannattavana primääripalkkina on käytetty halkaistua kuusen runkoa. Käynti kellarin alapuoliseen tilaan. Kuvasta näkyy kuinka laajennusosan tiilistä muurattu sokkeli ulottuu myös tämän tilan ulkoseinämään.

11 Kellaritilan perällä näkyy romahtaneen lattiarakenteen eristevillaa ja sahanpurua. Kuvassa näkyy myös primääripalkkina toimiva halkaistu kuusen runko. Lautarakenteinen seinämä erottaa tilan ruokasalin alapuolisesta tilasta. Taustalla näkyy romahtaneita lattiarakenteita.

12 laajennuksen alapohja 1.1 Väliotsikko boldilla Kuva entisen porraskäytävän edestä jossa on edelleen nähtävissä ensimmäinen porrasaskelma Annalan huvilan uusimmassa osassa on aiemmin sijainnut porras rakennuksen keittiöön. Porraskäytävän alkupäähän on myöhemmin rakennettu seinä ja vanhoista portaista on näkyvissä sisäänkäynnin kohdalla vain ensimmäinen porrasaskelma. Tilan rakenteet ovat kauttaaltaan huonokuntoisia. Tilan eteläpäädyssä muurattuun seinään on tehty aukko verannan alapuoliseen tilaan viemäriputkea varten. Maali- ja laastipinnat ovat osittain irronneet luultavasti tilan huomattavan kosteuden vuoksi. NEIDONKAMARI Tukilaudat Sekundääripalkki Villaa ja muuta orgaanisempaa täytettä Havainnollistava kuva laajennusosan alapohjan rakenteesta. Rossilaudat Hiekkaa Primääripalkit 130 mm X 130 mm tukinopat palkkien välissä 600 mm

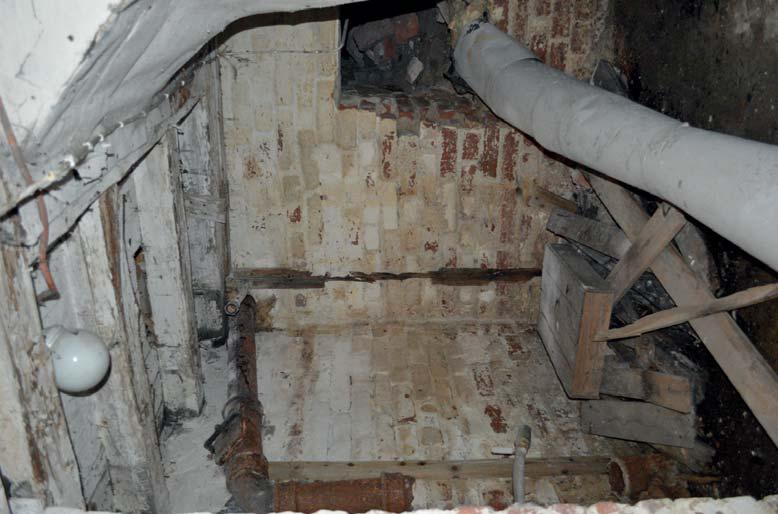

13 Katkennut viemäriputki johtaa kamarin alapuoliseen tilaan Hajonneen porrasrakenteen alapuolen kalteva seinämä jonka pinnassa on kostea ja huonokuntoinen osittain irronnut pahvi

14 6. Verannan alapohja Ainoa käynti verannan alapuoliseen tilaan löytyy laajennusosan kellaritilan tiiliseinämään karkeasti tehdystä aukosta josta on myös vedetty läpi viemäriputki. Alapohjan rakenne noudattelee pääsääntöisesti salin alapohjan rakennetta kivipilareineen. Primääripalkkien profiili on erilainen ja niiden vapaa väli hieman suurempi kuin salin alapuolisessa tilassa.

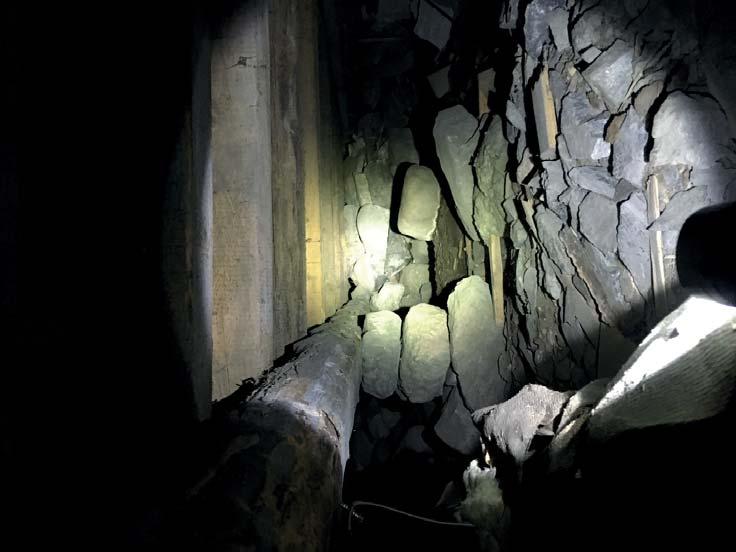

15 Primääripalkki on tuettu kivipilarein. Mittapuutavarasta valmistetut sekundääripalkit näkyvät sen päällä. Muurattuun seinämään on murrettu aukko laajennusosan ja verannan alapuolisen tilan välille. Kuvassa näkyy myös huonokuntoinen pehmeä viemäriputki.
