1 MUSTAVALKOISET VALOKUVAT: KESKI-SUOMEN MUSEON KUVA-ARKISTO VANHAT PIIRUSTUKSET: JYVÄSKYLÄN KAUPUNGINARKISTO VÄRIVALOKUVAT: / TUIJA ILVES KUNNALLISTALON FASAADIPIIRUSTUS KESKI-SUOMI-LEHTI : KAUPUNGIN KUNNALLISTALO SYKSYLLÄ 2009 PAISTATTELEE PUNAISIA KYLKIÄÄN J y v ä s k y l ä n k a u p u n g i n t a l o n h a n k e s u u n n i t e l m a

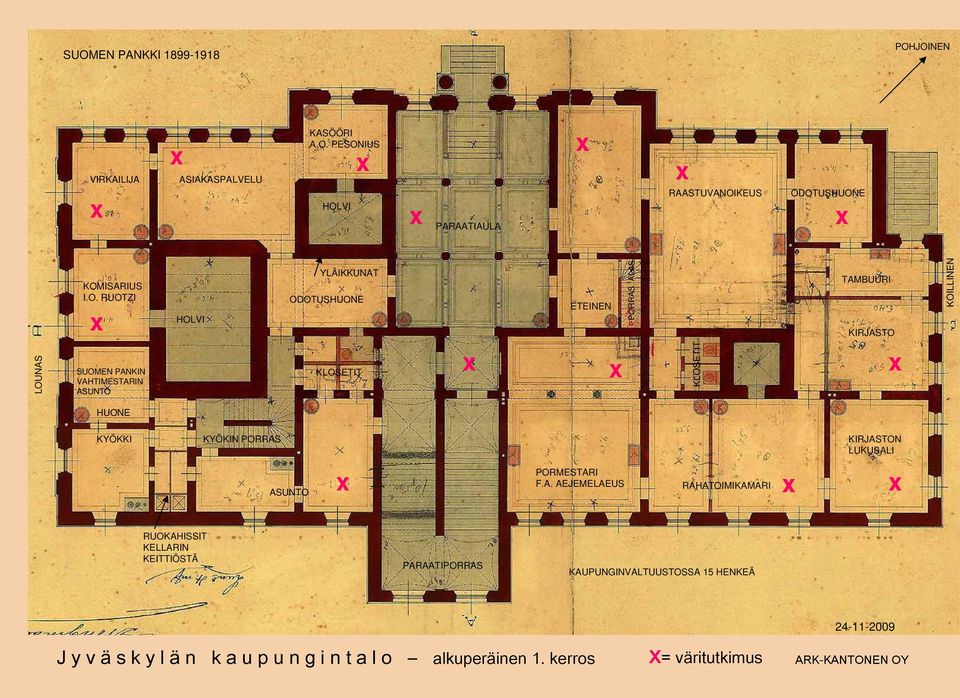

2 SUOMEN PANKKI POHJOINEN VIRKAILIJA ASIAKASPALVELU KASÖÖRI A.O. PESONIUS HOLVI PARAATIAULA RAASTUVANOIKEUS ODOTUSHUONE KOMISARIUS I.O. RUOTZI HOLVI YLÄIKKUNAT ODOTUSHUONE ETEINEN PORRAS ALAS TAMBUURI KIRJASTO KOILLINEN LOUNAS SUOMEN PANKIN VAHTIMESTARIN ASUNTO KLOSETIT KLOSETIT HUONE KYÖKKI KYÖKIN PORRAS KIRJASTON LUKUSALI ASUNTO PORMESTARI F.A. AEJEMELAEUS RAHATOIMIKAMARI RUOKAHISSIT KELLARIN KEITTIÖSTÄ PARAATIPORRAS KAUPUNGINVALTUUSTOSSA 15 HENKEÄ J y v ä s k y l ä n k a u p u n g i n t a l o alkuperäinen 1. kerros = väritutkimus

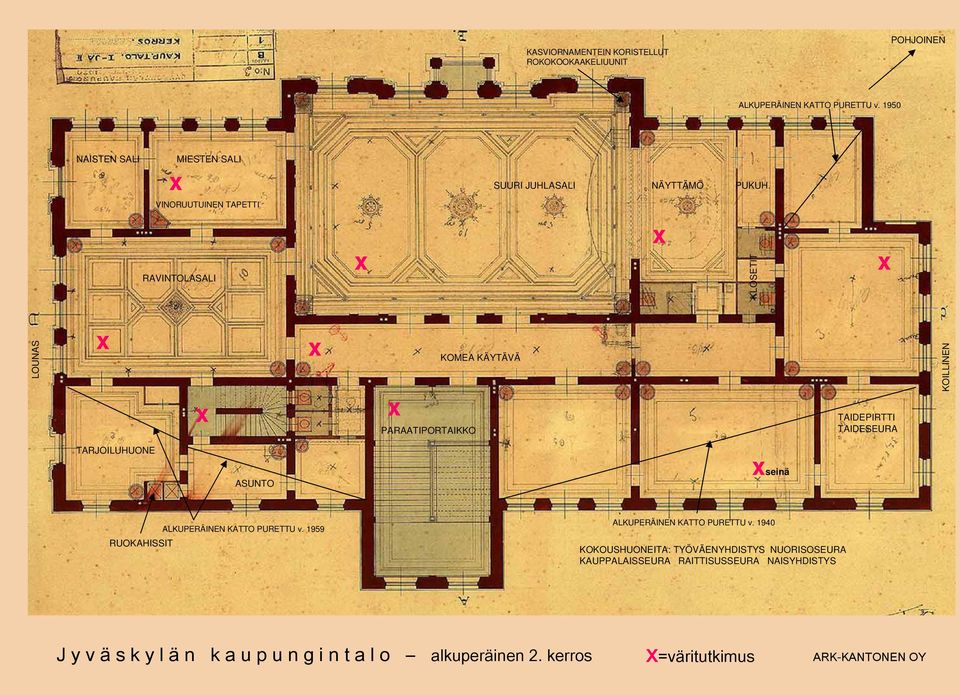

3 KASVIORNAMENTEIN KORISTELLUT ROKOKOOKAAKELIUUNIT POHJOINEN ALKUPERÄINEN KATTO PURETTU v NAISTEN SALI MIESTEN SALI SUURI JUHLASALI NÄYTTÄMÖ PUKUH. VINORUUTUINEN TAPETTI RAVINTOLASALI KLOSETIT LOUNAS PARAATIPORTAIKKO KOMEA KÄYTÄVÄ TAIDEPIRTTI TAIDESEURA KOILLINEN TARJOILUHUONE ASUNTO seinä RUOKAHISSIT ALKUPERÄINEN KATTO PURETTU v ALKUPERÄINEN KATTO PURETTU v KOKOUSHUONEITA: TYÖVÄENYHDISTYS NUORISOSEURA KAUPPALAISSEURA RAITTISUSSEURA NAISYHDISTYS J y v ä s k y l ä n k a u p u n g i n t a l o alkuperäinen 2. kerros =väritutkimus

VINORUUTUINEN TAPETTI RAVINTOLASALI KLOSETIT LOUNAS PARAATIPORTAIKKO KOMEA KÄYTÄVÄ TAIDEPIRTTI TAIDESEURA KOILLINEN TARJOILUHUONE ASUNTO

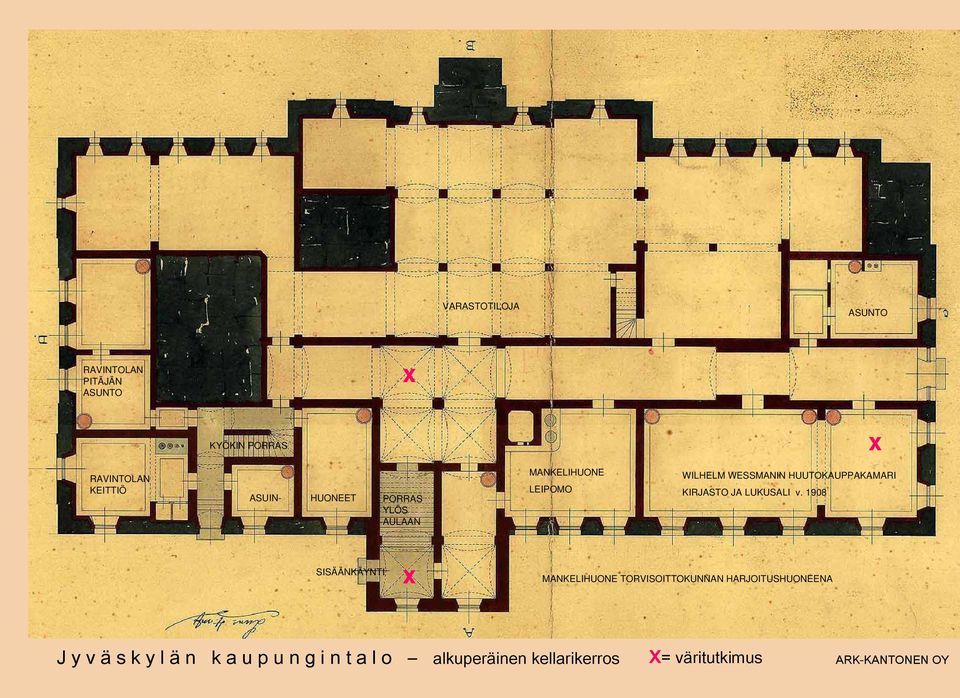

4 VARASTOTILOJA ASUNTO RAVINTOLAN PITÄJÄN ASUNTO KYÖKIN PORRAS RAVINTOLAN KEITTIÖ ASUIN- HUONEET PORRAS YLÖS AULAAN MANKELIHUONE LEIPOMO WILHELM WESSMANIN HUUTOKAUPPAKAMARI KIRJASTO JA LUKUSALI v SISÄÄNKÄYNTI MANKELIHUONE TORVISOITTOKUNNAN HARJOITUSHUONEENA J y v ä s k y l ä n k a u p u n g i n t a l o alkuperäinen kellarikerros = väritutkimus

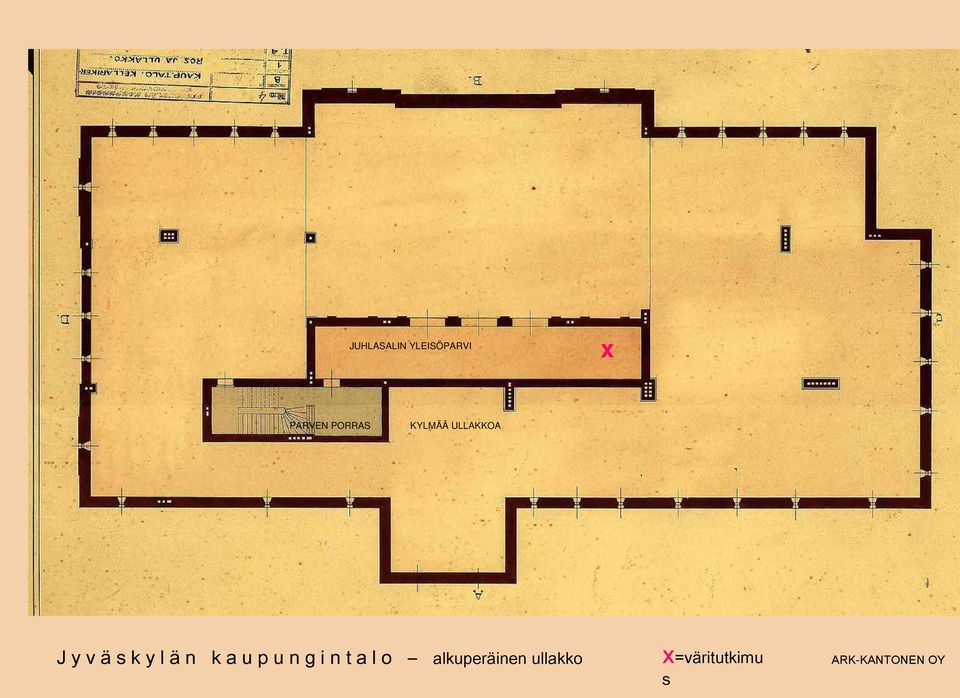

5 JUHLASALIN YLEISÖPARVI PARVEN PORRAS KYLMÄÄ ULLAKKOA J y v ä s k y l ä n k a u p u n g i n t a l o alkuperäinen ullakko =väritutkimu s

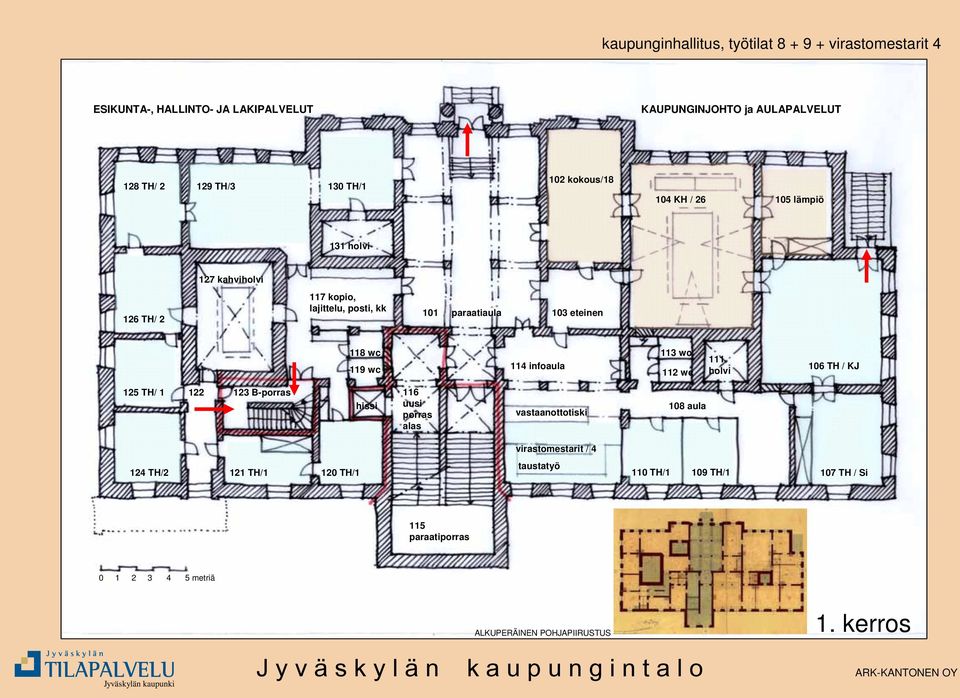

10 kaupunginhallitus, työtilat virastomestarit 4 ESIKUNTA-, HALLINTO- JA LAKIPALVELUT KAUPUNGINJOHTO ja AULAPALVELUT 128 TH/ TH/3 130 TH/1 102 kokous/ KH / lämpiö 131 holvi 127 kahviholvi 126 TH/ kopio, lajittelu, posti, kk 101 paraatiaula 103 eteinen 118 wc 119 wc 114 infoaula 113 wc 112 wc 111 holvi 106 TH / KJ 125 TH/ B-porras hissi 116 uusi porras alas vastaanottotiski 108 aula virastomestarit / TH/2 121 TH/1 120 TH/1 taustatyö 110 TH/1 109 TH/1 107 TH / Si 115 paraatiporras metriä ALKUPERÄINEN POHJAPIIRUSTUS J y v ä s k y l ä n k a u p u n g i n t a l o 1. kerros

113 wc 112 wc 111 holvi 106 TH / KJ 125 TH/ 1 122 123 B-porras hissi 116 uusi porras alas vastaanottotiski 108 aula virastomestarit / 4 124 TH/2 121 TH/1 120

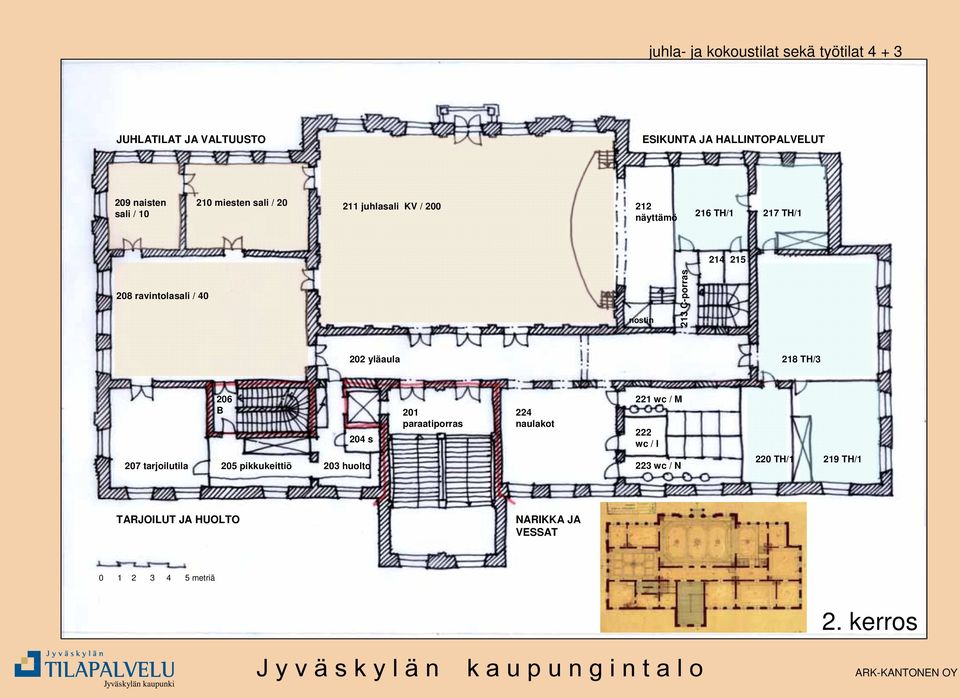

11 juhla- ja kokoustilat sekä työtilat JUHLATILAT JA VALTUUSTO ESIKUNTA JA HALLINTOPALVELUT 209 naisten sali / miesten sali / juhlasali KV / näyttämö 216 TH/1 217 TH/ ravintolasali / 40 nostin 213 C-porras 202 yläaula 218 TH/3 206 B 204 s 207 tarjoilutila 205 pikkukeittiö 203 huolto 201 paraatiporras 224 naulakot 221 wc / M 222 wc / I 223 wc / N 220 TH/1 219 TH/1 TARJOILUT JA HUOLTO NARIKKA JA VESSAT metriä 2. kerros J y v ä s k y l ä n k a u p u n g i n t a l o

218 TH/3 206 B 204 s 207 tarjoilutila 205 pikkukeittiö 203 huolto 201 paraatiporras 224 naulakot 221 wc / M 222 wc / I 223 wc /

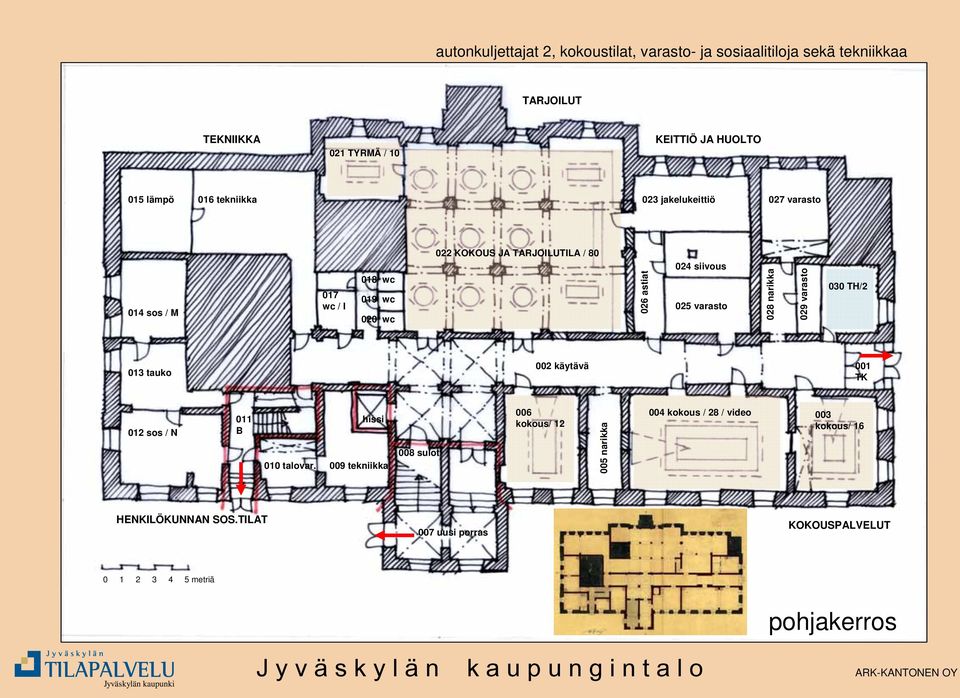

12 autonkuljettajat 2, kokoustilat, varasto- ja sosiaalitiloja sekä tekniikkaa TARJOILUT TEKNIIKKA 021 TYRMÄ / 10 KEITTIÖ JA HUOLTO 015 lämpö 016 tekniikka 023 jakelukeittiö 027 varasto 014 sos / M 017 wc / I 018 wc 019 wc 020 wc 022 KOKOUS JA TARJOILUTILA / astiat 024 siivous 025 varasto 028 narikka 029 varasto 030 TH/2 013 tauko 002 käytävä 001 TK 012 sos / N 011 B hissi 010 talovar. 009 tekniikka 008 sulot 006 kokous/ narikka. 004 kokous / 28 / video 003 kokous/ 16 HENKILÖKUNNAN SOS.TILAT 007 uusi porras KOKOUSPALVELUT metriä pohjakerros J y v ä s k y l ä n k a u p u n g i n t a l o

029 varasto 030 TH/2 013 tauko 002 käytävä 001 TK 012 sos / N 011 B hissi 010 talovar. 009 tekniikka 008 sulot 006 kokous/ 12 005 narikka.

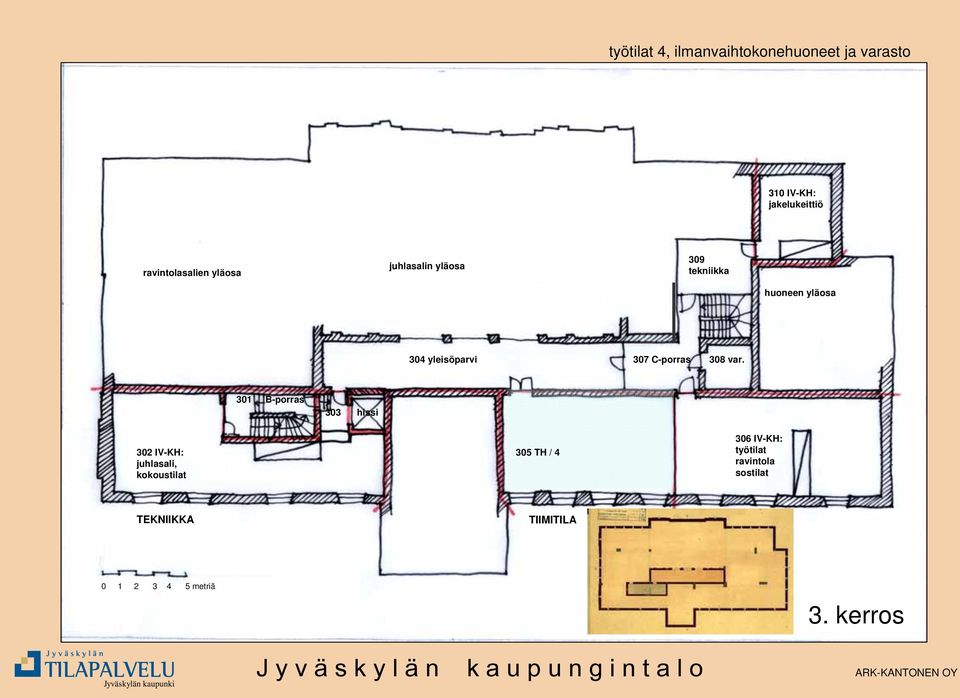

13 työtilat 4, ilmanvaihtokonehuoneet ja varasto 310 IV-KH: jakelukeittiö ravintolasalien yläosa juhlasalin yläosa 309 tekniikka huoneen yläosa 304 yleisöparvi 307 C-porras 308 var. 301 B-porras 303 hissi 302 IV-KH: juhlasali, kokoustilat 305 TH / IV-KH: työtilat ravintola sostilat TEKNIIKKA TIIMITILA metriä 3. kerros J y v ä s k y l ä n k a u p u n g i n t a l o

301 B-porras 303 hissi 302 IV-KH: juhlasali, kokoustilat 305 TH / 4 306 IV-KH: työtilat

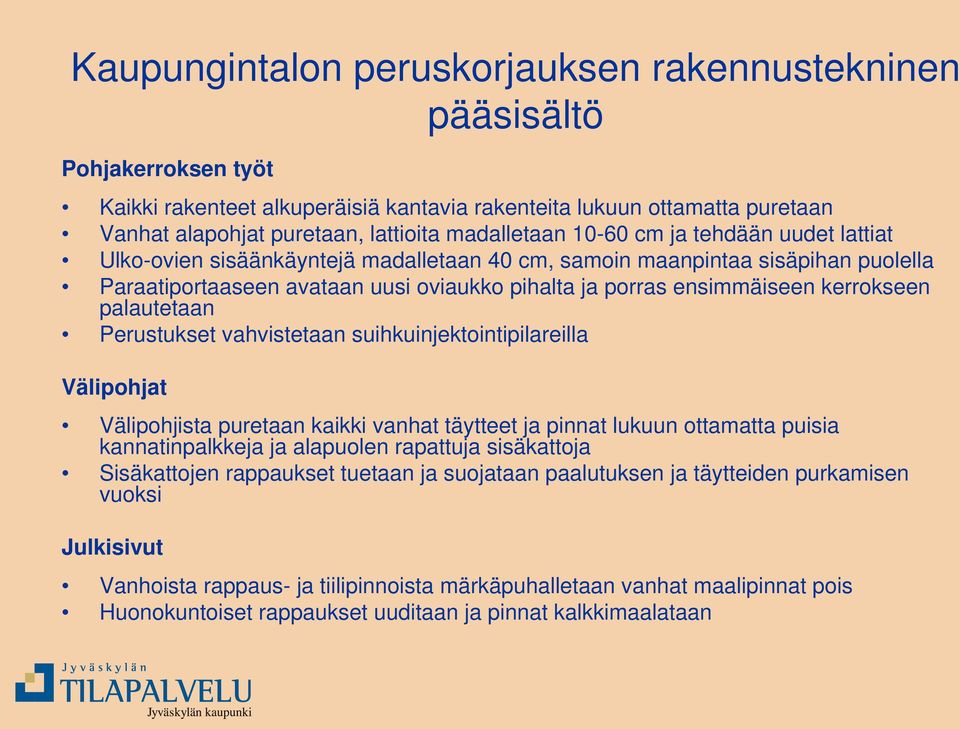

14 Kaupungintalon peruskorjauksen rakennustekninen pääsisältö Pohjakerroksen työt Kaikki rakenteet alkuperäisiä kantavia rakenteita lukuun ottamatta puretaan Vanhat alapohjat puretaan, lattioita madalletaan cm ja tehdään uudet lattiat Ulko-ovien sisäänkäyntejä madalletaan 40 cm, samoin maanpintaa sisäpihan puolella Paraatiportaaseen avataan uusi oviaukko pihalta ja porras ensimmäiseen kerrokseen palautetaan Perustukset vahvistetaan suihkuinjektointipilareilla Välipohjat Välipohjista puretaan kaikki vanhat täytteet ja pinnat lukuun ottamatta puisia kannatinpalkkeja ja alapuolen rapattuja sisäkattoja Sisäkattojen rappaukset tuetaan ja suojataan paalutuksen ja täytteiden purkamisen vuoksi Julkisivut Vanhoista rappaus- ja tiilipinnoista märkäpuhalletaan vanhat maalipinnat pois Huonokuntoiset rappaukset uuditaan ja pinnat kalkkimaalataan

kerrokseen palautetaan Perustukset vahvistetaan suihkuinjektointipilareilla Välipohjat Välipohjista puretaan kaikki vanhat täytteet ja pinnat lukuun ottamatta puisia kannatinpalkkeja ja alapuolen

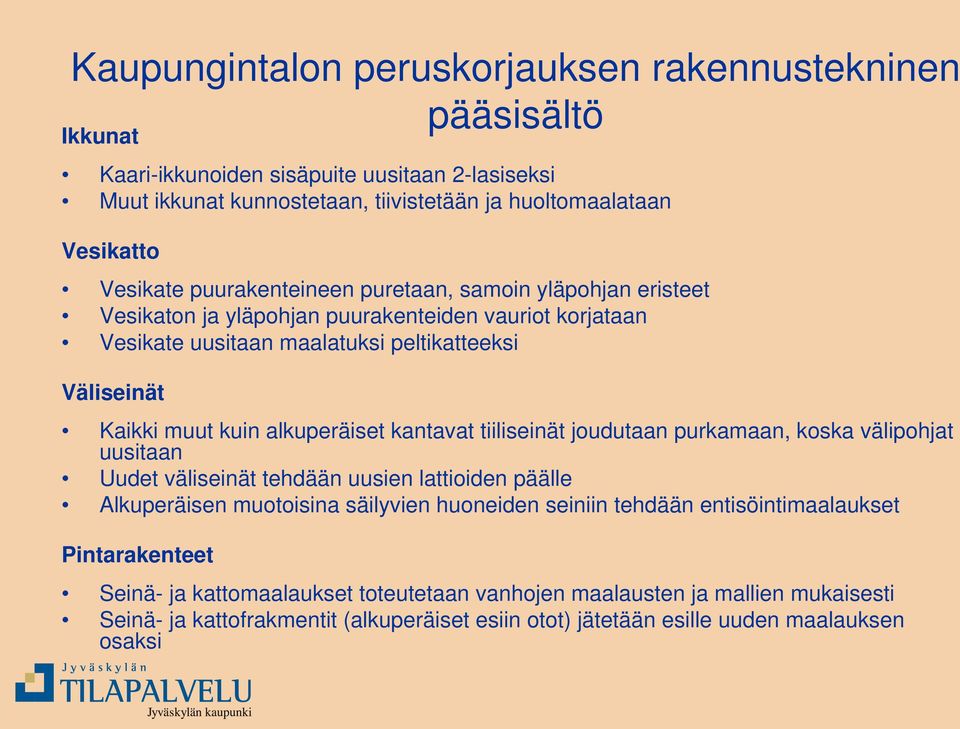

15 Kaupungintalon peruskorjauksen rakennustekninen pääsisältö Ikkunat Kaari-ikkunoiden sisäpuite uusitaan 2-lasiseksi Muut ikkunat kunnostetaan, tiivistetään ja huoltomaalataan Vesikatto Vesikate puurakenteineen puretaan, samoin yläpohjan eristeet Vesikaton ja yläpohjan puurakenteiden vauriot korjataan Vesikate uusitaan maalatuksi peltikatteeksi Väliseinät Kaikki muut kuin alkuperäiset kantavat tiiliseinät joudutaan purkamaan, koska välipohjat uusitaan Uudet väliseinät tehdään uusien lattioiden päälle Alkuperäisen muotoisina säilyvien huoneiden seiniin tehdään entisöintimaalaukset Pintarakenteet Seinä- ja kattomaalaukset toteutetaan vanhojen maalausten ja mallien mukaisesti Seinä- ja kattofrakmentit (alkuperäiset esiin otot) jätetään esille uuden maalauksen osaksi

kantavat tiiliseinät joudutaan purkamaan, koska välipohjat uusitaan Uudet väliseinät tehdään uusien lattioiden päälle Alkuperäisen muotoisina säilyvien huoneiden seiniin tehdään

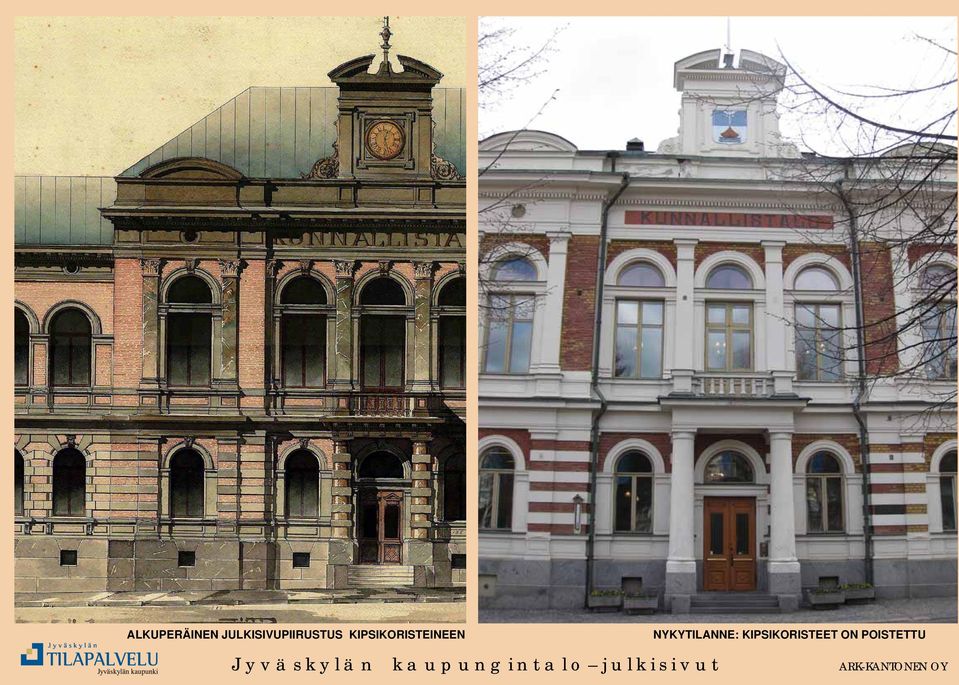

16 ALKUPERÄINEN JULKISIVUPIIRUSTUS KIPSIKORISTEINEEN NYKYTILANNE: KIPSIKORISTEET ON POISTETTU J y v ä s k y l ä n k a u p u n g i n t a l o j u l k i s i v u t

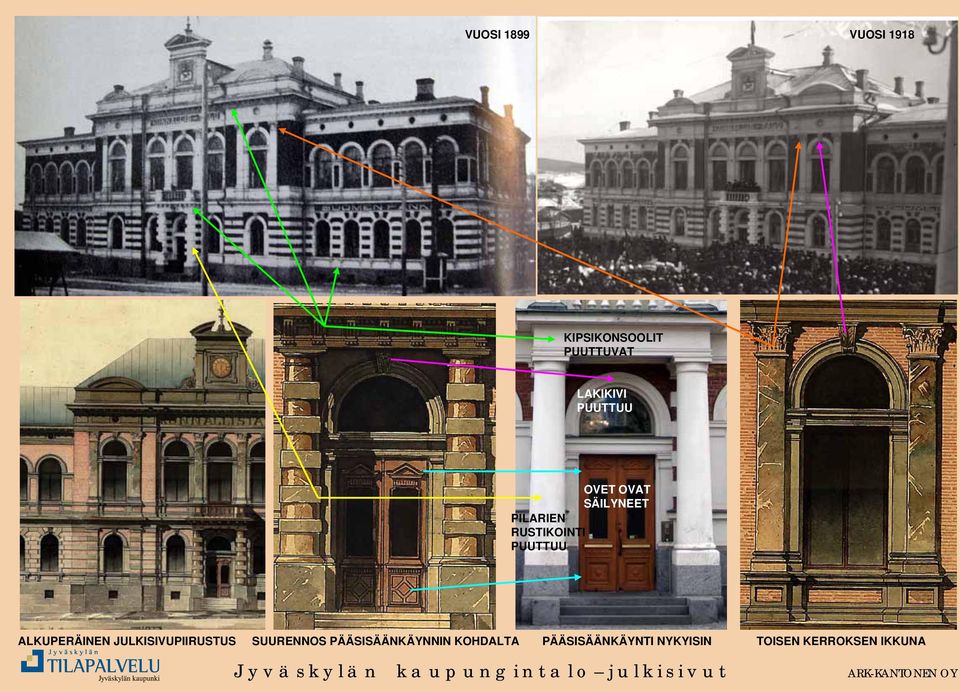

17 VUOSI 1899 VUOSI 1918 KIPSIKONSOOLIT PUUTTUVAT LAKIKIVI PUUTTUU OVET OVAT SÄILYNEET PILARIEN RUSTIKOINTI PUUTTUU ALKUPERÄINEN JULKISIVUPIIRUSTUS SUURENNOS PÄÄSISÄÄNKÄYNNIN KOHDALTA PÄÄSISÄÄNKÄYNTI NYKYISIN TOISEN KERROKSEN IKKUNA J y v ä s k y l ä n k a u p u n g i n t a l o j u l k i s i v u t

SUURENNOS PÄÄSISÄÄNKÄYNNIN KOHDALTA PÄÄSISÄÄNKÄYNTI NYKYISIN TOISEN

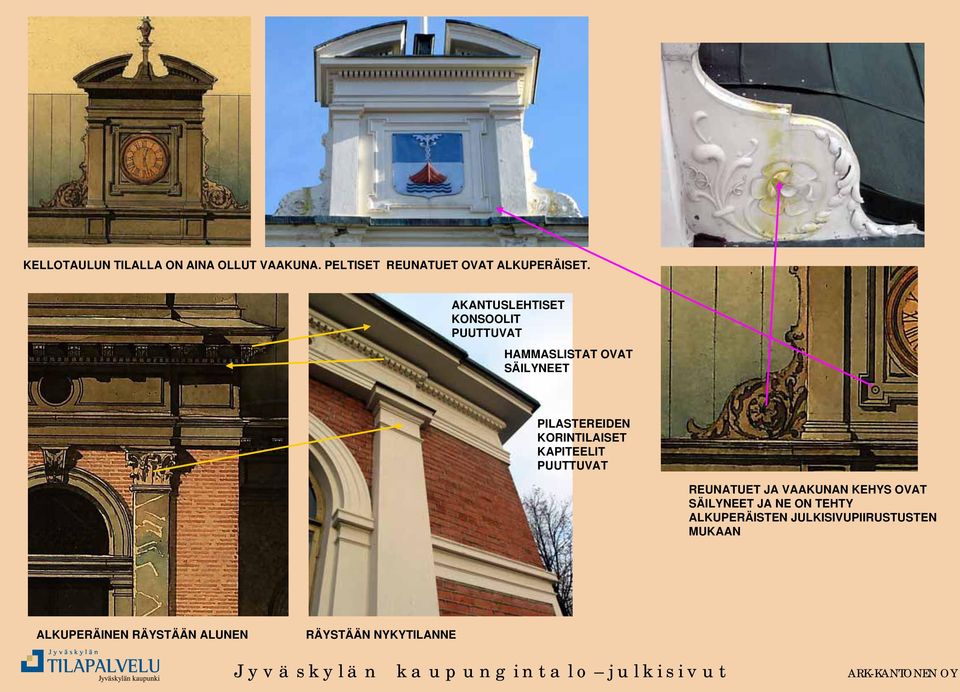

18 KELLOTAULUN TILALLA ON AINA OLLUT VAAKUNA. PELTISET REUNATUET OVAT ALKUPERÄISET. AKANTUSLEHTISET KONSOOLIT PUUTTUVAT HAMMASLISTAT OVAT SÄILYNEET PILASTEREIDEN KORINTILAISET KAPITEELIT PUUTTUVAT REUNATUET JA VAAKUNAN KEHYS OVAT SÄILYNEET JA NE ON TEHTY ALKUPERÄISTEN JULKISIVUPIIRUSTUSTEN MUKAAN ALKUPERÄINEN RÄYSTÄÄN ALUNEN RÄYSTÄÄN NYKYTILANNE J y v ä s k y l ä n k a u p u n g i n t a l o j u l k i s i v u t

PUUTTUVAT REUNATUET JA VAAKUNAN KEHYS OVAT SÄILYNEET JA NE ON TEHTY ALKUPERÄISTEN

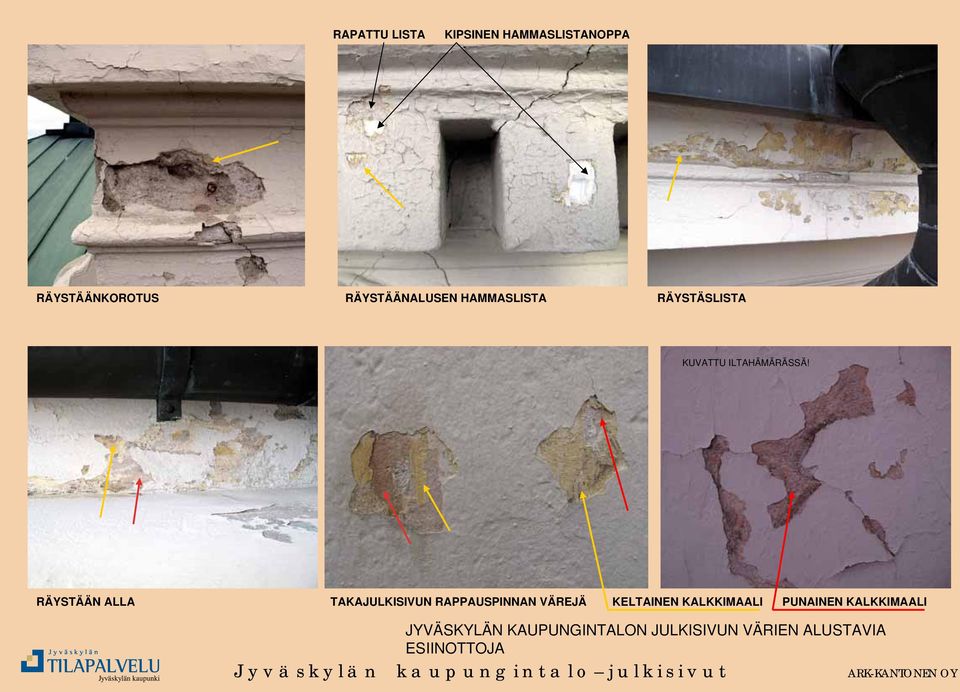

19 RAPATTU LISTA KIPSINEN HAMMASLISTANOPPA RÄYSTÄÄNKOROTUS RÄYSTÄÄNALUSEN HAMMASLISTA RÄYSTÄSLISTA KUVATTU ILTAHÄMÄRÄSSÄ! RÄYSTÄÄN ALLA TAKAJULKISIVUN RAPPAUSPINNAN VÄREJÄ KELTAINEN KALKKIMAALI PUNAINEN KALKKIMAALI JYVÄSKYLÄN KAUPUNGINTALON JULKISIVUN VÄRIEN ALUSTAVIA ESIINOTTOJA J y v ä s k y l ä n k a u p u n g i n t a l o j u l k i s i v u t

RÄYSTÄÄN ALLA TAKAJULKISIVUN RAPPAUSPINNAN VÄREJÄ KELTAINEN KALKKIMAALI PUNAINEN

20 JULKISIVUN SAVIRUUKUN RUSKEAT TIILET ON MAALATTU ALUN PERIN KIRKKAALLA PUNAISELLA KALKKIMAALILLA ESIIN RAAPUTETTUA SAVITIILTÄ RAAPUTETTUA PUNAISTA PIGMENTTIÄ PUNAISEN KALKKIMAALIN PÄÄLLE ON MAALATTU JOSSAIN VAIHEESSA KELTAINEN KALKKIMAALI, MIKÄ ON KULUNUT EPÄTASAISESTI POIS TIILIJULKISIVUJEN MAALAUSKÄSITTELYJÄ J y v ä s k y l ä n k a u p u n g i n t a l o j u l k i s i v u t

KALKKIMAALIN PÄÄLLE ON MAALATTU JOSSAIN VAIHEESSA KELTAINEN KALKKIMAALI, MIKÄ ON KULUNUT

21 julkaistu Keski-Suomi-lehdessä C.W.GYLDÉNIN VUONNA 1840 PIIRTÄMÄ VAAKUNA J y v ä s k y l ä n k a u p u n g i n t a l o j u l k i s i v u t

22 1920-luvun lopussa J y v ä s k y l ä n k a u p u n g i n t a l o j u l k i s i v u t

23 SISÄASIAINMINISTERIÖ VAHVISTI MUINAISTIETEELLISEN TOIMIKUNNAN EHDOTUKSEN JYVÄSKYLÄN UUDEKSI VAAKUNAKSI Jyväskylän kaupungin 100-vuotisjuhlat 1937 J y v ä s k y l ä n k a u p u n g i n t a l o j u l k i s i v u t

24 KAUPUNGIN- TALON JULKISIVU- PIIRUSTUS OSASUURENNUS VALOKUVASTA J y v ä s k y l ä n k a u p u n g i n t a l o j u l k i s i v u t

25 1930 luvun lopulla syksyllä 2009 J y v ä s k y l ä n k a u p u n g i n t a l o j u l k i s i v u t

26 J y v ä s k y l ä n k a u p u n g i n t a l o j u h l a s a l i

27 J y v ä s k y l ä n k a u p u n g i n t a l o p a r a a t i p o r r a s

28 valokuva 1900-luvun alusta, avoimesta ovesta näkyy tapettia tai koristemaalausta esiin ottoja Seppo-salin betoniholvin kattolistasta kultapronssiapiloita ja punaisia viivamaalauksia katossa koristemaalauksia asunnon katosta J y v ä s k y l ä n k a u p u n g i n t a l o v ä r i t u t k i m u k s i a

29 J y v ä s k y l ä n k a u p u n g i n t a l o a l a - a u l a

30 Jyväskyläläisiä 1900-luvun alussa, waltuusmiehet jotka päättivät kaupungintalon rakentamisesta, laskuja sekä alkuperäisen kustannusarvion loppusumma.
