TARKKA -palvelun käyttöohjeita

Transkriptio

1 TARKKA -palvelun käyttöohjeita Karttakäyttöliittymä on suunniteltu näyttämään erityisesti tarkan maastoerotuskyvyn satelliittiaineistoja. TARKKA-aineistojen tosivärikuvat kattavat Sentinel-2 ja Landsat-8 -satelliitti-instrumenttien ajanjaksot vuodesta 2013 alkaen. Vedenlaatutuotteita on saatavilla eri alueilta edustavilta päiviltä vuodesta 2016 alkaen. Käyttöliittymään täydentyy päivittäin lisää aineistoa. Käyttötukea saa osoitteesta: Käyttöliittymä löytyy osoitteesta syke.fi/tarkka Yleisnäkymä käyttöliittymästä TARKKA-palvelun alkunäkymässä kartalle piirtyy viimeisimmät tosivärikuvat sekä perustoiminnot sisältävät toimintopaneelit: aineistovalintapainike, kalenteri ja aineistojen näkyvyysvalinnat sisältävä paneeli (katso Kuva 1). Kuva 1. TARKKA-palvelun perusnäkymä. Toimintopaneelin (Kuva 2) voi avata ja sulkea paneelin kulmassa olevasta painikkeesta, sekä siirtää karttanäkymässä raahaamalla hiiren avulla.

2 Kuva 2. Toimintopaneelin avaaminen ja sulkeminen. Aineistot TARKKA-palvelu sisältää seuraavat aineistot: Tosivärikuvat (RGB) o Satelliitin havainto esitetään siten, että kohde näkyy mahdollisimman lähellä ihmissilmän näkemiä värejä (ESAn Sentinel-2 ja NASA/USGSn Landsat-8 -satelliitit) Vedenlaadun päiväkohtaiset havaintokartat (lisätietoa tuotteista: Tällä hetkellä löytyy aineistoa havainnollisista päivistä o Sameus o Humus o Näkösyvyys o Levälauttatuote Paikkatietoaineistoja o Päävesistöalueet eli valuma-aluejako o VPD-vesimuodostumat (2. luokittelukausi) rannikolta ja järviltä o VPD-havaintoalueet (Vedenlaatutuotteiden havaintoalueet STATUS-järjestelmässä) o VESLA-järjestelmän havaintoasemat ( ) o Vertailuasemat (EO- ja asemahavaintojen vertailuaikasarjoja) o Corine-maanpeitetulkinta 2012 Keskimääräiset asemahavainnot VPD2-alueilla o a-klorofylli o Sameus o Humus o Näkösyvyys TARKKA-palvelussa esitettävät satelliittihavainnot koostuvat Sentinel-2 ja Landsat-8 -satelliittien päiväkohtaisista ylilennoista lasketuista tuotteista. Kyseiset satelliitit ylittävät Suomen alueen muutaman kerran viikossa ja kuvaavat yhden päivän aikana vain tietyn kaistaleen maapallon pintaa. Tästä syystä TARKKA-palvelun tosivärikuvat ja tuotteet ovat viipalemaisia eivätkä yhden päivän tuotteet kata koko karttanäkymää.

3 Kuva 3. Esimerkki Sentinel 2 -satelliittien kuvaamasta alueesta kahtena peräkkäisenä päivänä. Satelliitit kuvaavat 290 km levyisiä kaistaleita eri puolilta maata päivittäin. Tämän takia TARKKA-palvelussa satelliittituotteet näyttävät viipalemaisilta. Käyttöliittymän perustoiminnot Esitettävän tuotteen valinta: Käyttöliittymän vasemmassa yläreunassa on pudotusvalikko (Kuva 4), jonka alta voi valita kartalla näkyvän tuotteen. Kuva 4. Valinta-pudotusvalikon sisältö. Esitettävän kuvan päivämäärän valinta: Oikean reunan kalenterista (Kuva 5) voit valita esitettävän vedenlaatutuotteen tai tosivärikuvan päivämäärän napsauttamalla haluttua päivämäärää. Aineistoa on saatavilla niiltä päiviltä, jotka kalenterissa on korostettu. Saatavilla olevat vedenlaatutuotteet löytyvät myös kalenterin alapuolella olevasta listasta.

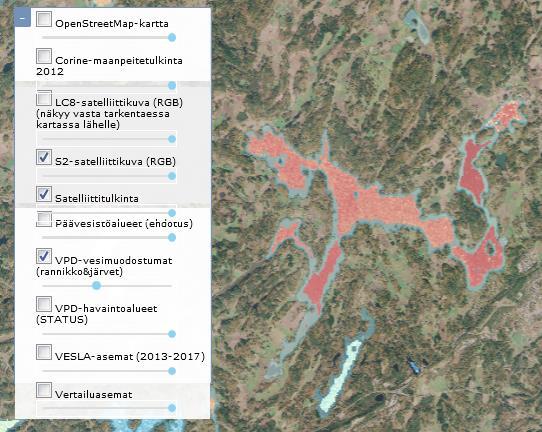

4 Kuva 5. Kalenteri ja kuvalista. Aineistojen näkyvyys käyttöliittymässä: Valitun aineiston läpinäkyvyyttä voi säätää aineiston alapuolella olevasta harmaasta palkista (Kuva 6). Tällä toiminnolla voit esimerkiksi tarkistaa satelliittikuvan alla olevan kartta-aineiston nimistöä säätämällä satelliittikuvan osin läpinäkyväksi, jos nimistö ei muuten erotu kuvan alta. Kuva 6. Aineistojen näkyvyyttä voi säätää aineiston alapuolella olevasta säätimestä siirtämällä hiirellä sinistä palloa. Kartan siirtäminen, lähentäminen ja loitontaminen: Voit siirtää kuvanäkymää paikasta toiseen tarttumalla karttaan hiiren vasemmalla näppäimellä. Karttaa voi zoomata hiiren rullanäppäimellä, tai napsauttamalla kartan vasemmassa yläkulmassa olevia + ja merkkejä. Kuva-alueen laajentaminen ja näkymän jakaminen: Voit avata valitsemasi tuotteen koko ikkunan karttaan napsauttamalla kartan keskellä ylhäällä olevaa linkkiä. Laajennetun karttanäkymän voi jakaa tai ottaa talteen kopioimalla selaimen osoiterivin URL-osoitteen kokonaisuudessaan. Voit esimerkiksi kerätä talteen listan kiinnostavista alueista tai jakaa tiedon kollegallesi sähköpostilla: 16&zoom=9&lat= &lon= &lang=fi Kartan mittakaava: Mittakaavajana löytyy kuvan vasemmasta alareunasta: Selite: Vedenlaatutuotteiden arvojen vaihteluväli näkyy värikarttana (Kuva 7) karttakuvan päällä. Voit siirtää värikartan hiirellä vetämällä haluamaasi paikkaan.

5 Kuva 7. Vedenlaatutuotteen värikartta. Havaintoarvojen tarkastelu: Vedenlaatuhavainnon arvon saa näkyviin napsauttamalla karttaa hiiren vasemmalla näppäimellä (Kuva 8). Kuva 8. Vedenlaatuhavainnon arvon näkyminen popup-ikkunassa. Jos olet valinnut vasemmalla olevasta valikosta muitakin paikkatietoaineistoja, sen ominaisuustiedot tulevat myös näkyviin karttaa napsauttamalla (Kuva 9). Kuva 9. Muiden paikkatietoaineistojen ominaisuustietojen näkyminen popup-ikkunassa.

6 STATUS-järjestelmään pääsee VPD-vesimuodostuma-aineiston ponnahdusikkunasta (Kuva 9 & Kuva 12). Ikkunasta löytyy erilliset linkit STATUS SYKE ja STATUS ELY. SYKEläiset pääsevät ko. järjestelmään STATUS SYKE -linkistä ja ELY-keskusten henkilöstö STATUS ELY -linkistä. Kuvan käyttöoikeustiedot: Oikean alareunasta ja infonapista saa näkyviin kuvan käyttölupatiedot, sekä oikeanlaisen viittauksen avoinna olevaan tuote- tai tosivärikuvaan. Kuva 10. Esimerkki tosivärikuvasta (Sentinel 2, ) Kuva 11. Esimerkki sameustuotteesta (Sentinel 2, ). Kuvassa harmaana näkyvät alueet ovat pilveä tai matalia alueita, joista ei tehdä vedenlaadun tulkintaa. Ko. alueet on määritetty läpinäkyviksi ja siksi näkyvät pohjakartan värisinä.

7 Kuva 12. Esimerkki tilanteesta, jossa useat tasot ovat aktivoituna: Tosivärikuvan lisäksi VPD-alueet, VPDhavaintoalueet (kuvaavat sitä osaa VPD-alueesta, joista tilastot on laskettu STATUS-järjestelmään), VESLA-asemat sekä vertailuasemat. Kaikkien näiden tasojen tiedot näkyvät popup-ikkunassa kohdetta napsauttaessa. Vertailuasemista näkyy aseman tietojen lisäksi EO- ja asemahavainnoista lasketut vertailuaikasarjat. Eri vedenlaatuparametrin aikasarjan saa näkyviin napsauttamalla popup-ikkunassa aikasarjan yläpuolelta ko. parametrin kohdalta. Kuva 13. Lisäaineistona löytyvät asemahavainnoista järville ja rannikkomuodostumille lasketut keskimääräiset pitoisuuskartat. Tässä on esimerkkinä a-klorofyllin keskimääräinen kartta.
