1 1/2015 ASENNUS- JA KÄYTTÖOHJEET RICA Tyhjiöputkikeräimet TP-69C Rica Riihimäen Metallikaluste Oy PL 49 (Käpälämäenkatu 10) RIIHIMÄKI FINLAND Tel. 358 (0) Fax 358 (0)

2 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 2/31

3 Rica aurinkokeräimet Asennus- ja käyttöohjeet SISÄLLYSLUETTELO Sivu 3/31 Sivu JÄRJESTELMÄN KYTKENTÄOHJE...5 RICA TP-69C Tyhjiöputkikeräin, tekninen eritelmä...4 TOIMITUSSISÄLTÖ...4 PUTKIKERÄIMIEN ASENNUS YLEISET OHJEET KERÄINTELINEEN RAKENNE JA KOKOONPANO ASENNUKSEN SUUNNITTELU TYÖVAIHEET Tiilikateasennus Teräskate- ja huopakateasennus Keräintelineen kiinnitys katolle asennettuihin kiinnityspultteihin Tyhjiöputkien asennus KERÄINTEN YHTEENLIITTÄMINEN Kahden tai usemman keräimen asennus Lämpötila-anturin asennus...21 PUTKISTO PUTKISTON SUUNNITTELU JA ASENNUS PUTKILIITOKSET PUTKISTON ERISTÄMINEN OMAVOIMAINEN KIERTO PUMPPU- JA VARORYHMÄ VAROVENTTIILIN ULOSPUHALLUS KALVOPAISUNTA-ASTIA...24 VARAAJA...25 SÄHKÖLIITÄNNÄT JA MAADOITUS...25 KÄYTTÖÖNOTTO PUTKISTON HUUHTELU TIIVEYDEN TARKISTUS JÄRJESTELMÄN TÄYTTÖ LÄMMÖNSIIRTONESTEELLÄ ILMAINPOISTO KERÄIMIEN LÄMPÖTILA-ANTURI JÄRJESTELMÄN OHJAUS JA SÄÄDÖT...28 Huom. Lue ohjeet läpi huolellisesti ennen asennuksen aloitusta. H:\Dokumentit\Kayttoohjeet\Aurinko\TP69C tyhjiöputkikeräin\aurinkokeräimien asennus_putkikeräin_tp69c_5_11_12.doc www

4 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 4/31 1. TOIMITUSSISÄLTÖ Perusjärjestelmään kuuluu: - TP-69C putkikeräin - Solar pumppuryhmä - Solar TEM automatiikkasäädin - Solar paisunta-astia - kattokiinnikesarja harjakatolle - anturipasta 2. RICA TP-69C Tyhjiöputkikeräin, tekninen eritelmä Absorptiopinta-ala = 3,59 m² Absorptio kyky 96 % Tyhjiöputkia 20 kpl / keräin Putken koko 70 x 55 x 1,8 x 2000 mm Max lämpötila 270 C Käyttöpaine 3 bar, max 10 Bar Mitat: 2230 x 1940 x 160 mm Paino n. 48 kg 3. PUTKIKERÄIMIEN ASENNUS 3.1. YLEISET OHJEET Keräimet tulee asentaa katolle huomioiden Suomen Rakentamismääräyskokoelman velvoitteet ja noudattaen hyvää rakennustapaa. Kokoonpanojärjestys: - kokoa keräinteline - kiinnitä alakiskon putkipidikkeet - vie keräinrunko katolle ja kiinnitä se katemateriaalille sopivilla kiinnittimillä - täytä järjestelmä ja ilmaa se. - asenna tyhjiöputket paikalleen.

5 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 5/ JÄRJESTELMÄN KYTKENTÄOHJE

6 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 6/ Rica Combi 2000 ja Solarvaraaja, kytkentäsuositus 1 (Huomio piirustus on viitteellinen)

7 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 7/ Rica Combi 2000 ja Solarvaraaja, kytkentäsuositus 2 (Huomio piirustus on viitteellinen)

8 Rica aurinkokeräimet 3.5. Asennus- ja käyttöohjeet Sivu 8/31 KERÄINTELINEEN RAKENNE JA KOKOONPANO Keräin toimitetaan osina. Ensimmäiseksi pitää koota keräinteline alla olevan kuvan mukaisesti. Telineen yläosassa jakotukki kiinnitetään kuudella pultilla pystysuuntaisiin Uprofiileihin. Telineen keskiosaan tulee tukiputki. Se kiinnitetään myös pulteilla. Telineen alaosaan tulee rei itetty alumiiniprofiili. Asenna profiili kuvan mukaan niin että pitkät reiät tulevat alapuolelle. Asenna seuraavaksi muoviset kannakkeet H:\Dokumentit\Kayttoohjeet\Aurinko\TP69C tyhjiöputkikeräin\aurinkokeräimien asennus_putkikeräin_tp69c_5_11_12.doc www

9 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 9/31. Mikäli toimitukseen on kuulunut 45 asteen tuet, kokoa ne alla olevien kuvien mukaisesti. Tuet tilattava erikseen. s. H:\Dokumentit\Kayttoohjeet\Aurinko\TP69C tyhjiöputkikeräin\aurinkokeräimien asennus_putkikeräin_tp69c_5_11_12.doc www

10 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 10/ ASENNUKSEN SUUNNITTELU 1. Asennuksen suunnittelu Tarkista ensimmäiseksi paikkakunnan rakennusviranomaisilta keräimien asennusmahdollisuus katolle. 2. Alusrakenteet Keräimien kattokiinnikkeiden asentamista varten katon alusrakenteet tarkistettava ja tarpeen mukaan vahvistettava. Ennen asennusta on tarkistettava katon kantavuudet. Keräimet on pidettävä vapaana lumikuormasta. Keräinten alapuolelle on asennettava lumiesteet (katso kuva). 3. Asennuksessa tarvittavat asennustarvikkeet Kattokiinnikesettejä 2 - kpl / keräin. Katetyypin mukaiset läpiviennit 2kpl / asennus. 4. Komponenttitoimittaja ei vastaa keräinasennuksen tukevuudesta eikä asennuksen oikeellisuudesta.

11 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 11/ TYÖVAIHEET Tiilikateasennus Ensin mitoitetaan keräimien asennuskohdat (katso kohta 4.4.2). Seuraavaksi kiinnitetään kiinnityskoukut kuvien ohjeiden mukaisesti.

12 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 12/31

13 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 13/ Teräskate- ja huopakateasennus Mitoita telineen kiinnityspisteiden katolle. Mitta A ja mitta B-määritellään kattorakenteen ja sijoituspisteen mukaan. Katemateriaalin (tiili, profiilipelti, huopa) porataan reikä Ø 14mm poralla (kuva). Porataan Ø 8mm puuporalla 100mm syvä reikä tukirakenteeseen. (kuva). Asennuspaikasta riippuen joudut mahdollisesti lisäämään kattorakenteeseen Täytetään porareikä ulkokäyttöön soveltuvalla butyylimassalla.

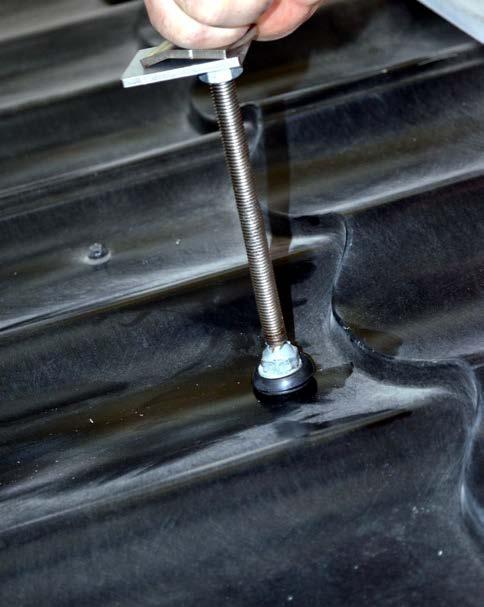

14 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 14/31 Väännetään kattokiinnikkeen kierrepultti kiinni (kuva). Varmistetaan, että kattokiinnikepultti on vähintään 100mm kattorakenteesta. 2 a Asennetaan keräinkiinnike kattokiinnityspulttiin (kuva). 2 b Huomioi, että kaikki keräinkiinnikkeet tulevat oikealle tasolle. Tiilikatteessa tai tiiliprofiilikatteessa ylemmästä tiilestä tai tiiliprofiilista vähimmäisetäisyys 20mm ja maksimietäisyys 30mm. 2 c Asennuksen jälkeen katkaistaan ylimääräinen kattokiinnityspultti rautasahalla tai

15 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 15/31 kulmahiomakoneella. HUOMIO! Kattokiinnikepultti ei välttämättä tee yksin riittävän tukevaa rakennetta, mikäli keräin asennetaan reilusti irti katteesta Keräintelineen kiinnitys katolle asennettuihin kiinnityspultteihin Keräinteline kiinnitetään yläosastaan jakotukissa olevasta listasta kattokiinnikkeisiin (kiinnikkeiden malli saattaa vaihdella kattomateriaalin mukaan). Keräinteline kiinnitetään alaosasta rei itettyyn alatukeen (oikealla),vasemmalla olavasta kuvasta poiketen. H:\Dokumentit\Kayttoohjeet\Aurinko\TP69C tyhjiöputkikeräin\aurinkokeräimien asennus_putkikeräin_tp69c_5_11_12.doc www

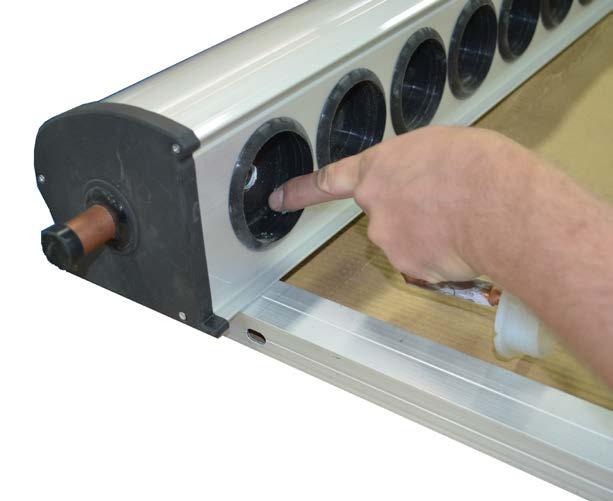

16 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 16/31 Huom. Tyhjiöputket asennetaan viimeisenä, järjestelmän asennuksen ja täytön jälkeen. näin putkisto ei kuumene ollessaan ilman siirtonestettä. Käsittele lasiputkien pakkausta varoen Tyhjiöputkien asennus Aloita asennus laittamalla hieman astianpesuainetta jakotukin kumitiivisteisiin (kuvat alla) Puhdista kumisuulake mahdollisista roskista ja voitele liukkaaksi astianpesuaineella. H:\Dokumentit\Kayttoohjeet\Aurinko\TP69C tyhjiöputkikeräin\aurinkokeräimien asennus_putkikeräin_tp69c_5_11_12.doc www

17 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 17/31 Mukana toimitetaan tuubi lämmönsiirtopastaa. Voitele heat-pipen pää reilusti lämmönsiirtopastalla. Asenna Heat pipe alla olevien kuvien mukaan. Huomaa kaaviokuva putken asennustavasta. Työnnä tyhjiöputki ensin alapään renkaan läpi ja asenna sen jälkeen heat-pipe jakotukkiin. Ota tukeva ote putkesta ja työnnä se jakotukissa olevaan reikään.

18 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 18/31 Varmista, että Heat-pipe on jakotukissa riittävän syvällä. (katso kuva alla). Työnnä lasiputki pohjaan. Tarkista, että silikonitiiviste on asettunut kunnolla paikalleen. Tyhjiöputken alapään kiinnitys Kun tyhjiöputki on paikallaan, kierrä hattu pohjaan asti. Huomio! Varo ettei tyhjiöputken pää mene rikki tässä työvaiheessa.

19 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 19/31 Keräin on valmis kun putket ovat paikoillaan ja kaikki hatut ovat kiinni KERÄINTEN YHTEENLIITTÄMINEN Keräimet kiinnitetään toisiinsa puristusliittimillä( Liittimet ovat lisätarvikkeita ja tilattavissa erikseen). Kiinteästi toisiinsa voidaan liittää yhteen enintään kuusi (6) keräintä. Asennettaessa yhteen enemmän kuin kuusi (6) keräintä, on keräimien väliin asennettava ehdottomasti lämpölaajentumislenkki, esim. taipuisa putki. Keräimien kaltevuuskulma Tyhjiöputkikeräimet vaativat toimiakseen asennuskulmaksi vähintään 10º, suositeltava asennuskulma 30º - 60º Kahden tai usemman keräimen asennus Kahden tai useamman keräimen ryhmä. Keräimet liitetään toiisinsa, ennen kuin kattokiinnikkeet kiristetään lopullisesti

20 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 21/ Lämpötila-anturin asennus Rica säätöautomatiikan mukana tuleva keräimen lämpötila-anturi asennetaan keräimen yläpäässä oikealla olevaan anturitaskuun. Anturi asennetaan anturitaskun pohjaan (n cm syvyydelle).

21 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 22/31 Laita anturitaskuun lämpöä johtavaa pastaa Työnnä anturi anturitaskuun Anturien asentamisessa on huomioitava materiaalien ja pastan lämmönkesto aina 250 ºC:een. Johtimien vähimmäispoikkipinta-ala on 0,75mm². Jatkoliitokset on tehtävä juottaen ja suojattava eristyssukalla. Huomio! Tarkista että lämpötila-anturin johto ei jää alttiiksi käytönaikaiselle rasitukselle, esimerkiksi lumi ja jää. 4. PUTKISTO 4.1. PUTKISTON SUUNNITTELU JA ASENNUS Putkiston mitoitus: Keräinpinta-ala m² 5 7,5 12,5 25 Putken halkaisuja / kupari (mm) Putken halkaisija / RST DN 16 DN20 Putkiston tulee olla mahdollisimman lyhyt ja jatkuvasti varaajaa kohti laskeutuva. Mikäli putkisto ei ole laskeutuva, on putkiston ylimpään kohtaan asennettava käsikäyttöinen ilmausventtiili tulo- ja paluuputkeen. Putkiston alimpaan kohtaan on asennettava tyhjennyshana. Tärkeää: Putkiston korkeimmalle kohdalle, mielellään vesikaton alle, on asennettava ilmanpoistoventtiili. Järjestelmän korkea lämpötila, paine ja siirtonesteliuos edellyttävät erityistä huolellisuutta putkistojen, liitosten tiivisteiden ja eristeiden suhteen. Lämmönsiirtonesteenä käytetään kylmänkestävää propyleeni-glykoli liuosta (huom. pakkasenkestävyys). Varoitus: Järjestelmän sisäinen paine saattaa nousta jopa 6 bariin. Keräimen lämpötila voi pumpun seisonta-aikana nousta yli 150 ºC. Putkisto tulisi rakentaa mahdollisimman lyhyeksi ja mahdollisimman pienellä putkikoolla. Pienempi nesteen määrä reagoi nopeammin säteilytehon muutoksiin. Liian pieni putki aiheuttaa virtausvastusta ja lisää kiertopumpun tehontarvetta. Yleensä voidaan todeta, että max. 10m² keräinpinta-alalla käytetään putkikokoa Cu 18mm. Suuremmille järjestelmille Cu 22mm. Tietoja painekoetta varten: Keräimille on tehtaalla tehty 10 bar painetesti. Asennuspaikalla tehtävissä painekokeissa on käytettävä 6 bar varolaiteryhmää ja 6 bar paisunta-astiaa.

22 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 23/ PUTKILIITOKSET Kovajuotos Juoksutteettomat kovajuotteet DIN 8513, esim. L-Ag 2P tai L-Cu P6. Puristusosat Glykolin, paineen (6 bar) ja korkean lämpötilan kestävät osat (enintään 210ºC). Tärkeää: Juoksutteen käyttö aiheuttaa propyleeni-glykoli liuoksen kanssa korroosiota. Pehmeät juotteet eivät yleensä kestä jatkuvaa yli 110 ºC lämpötilaa PUTKISTON ERISTÄMINEN Eristeen on kestettävä kuumalla puolella jatkuvaa yli 150 ºC lämpötilaa. Eristeen tulee kestää säänvaihtelut ja rakennuksen ulkopuolella UV-valoa. Eristeen tulisi olla katkoton ja eristysvahvuuden suunnilleen putken läpimitta (K-arvo 0,04W/mK). Esim. Armaflex HT Mineraalikuidut Lasivilla Ulkona eriste pitäisi lisäsuojata esim. alumiinipellillä tai silikonilla tiivistetyllä alumiiniteipillä. Lisäsuojaus suojaa sekä mekaanisesti että UV -valon vaikutuksilta OMAVOIMAINEN KIERTO Tietyissä olosuhteissa putkistossa saattaa syntyä omavoimainen kierto. Tämän estämiseksi kuumaan paluuputkeen tulisi tehdä omavoimaisen kierron estävä jarru. Takaiskun estävä jarru on yksinkertaisimmillaan noin 10* putken läpimitan syvyinen lenkki alaspäin. Lenkin pohjalle on asennettava käsikäyttöinen ilmanpoistoventtiili.

23 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 24/ PUMPPU- JA VARORYHMÄ Asenna pumppupaketti pystyasentoon 1. Paluuputki keräimeltä 2. Menoputki keräimelle 3. Varoventtiili, 6 bar 4. Painemittari 5. Yhdistetty lämpömittari ja sulkuventtiili 6. Virtauksen säädin 7. Kiertopumppu 8. Liitäntä kalvopaisunta-astialle Vakiopumpun teho riittää 15 m² keräinpinta-alalle ja enintään 25 metrin putkistolle. Suurempiin järjestelmiin valitaan tehokkaampi pumppu. Omavoimaisen kierron estämiseksi yleensä riittää, kun pumppupaketissa oleva sulkuventtiili pidetään noin ¾ auki. Tärkeää: Juotosliitokset tulee tehdä juoksutteettomalla kovajuotteella. Juottamisen ajaksi kumitiivisteet on otettava pois VAROVENTTIILIN ULOSPUHALLUS Ulospuhallusputken pituus max. 2m. Putkeen ei saa asentaa sulkuventtiiliä eikä sitä saa sulkea eikä tulpata. Putken läpimitta on noin ¾, putken pää on vietävä alaspäin. Varoventtiilin ulospuhallusputken päähän asennettava erillinen astia joka on tarkoitettu siirtonesteelle KALVOPAISUNTA-ASTIA Kalvopaisunta-astian on pystyttävä kompensoimaan nesteen lämpötilan vaihtelusta johtuva tilavuuden vaihtelu. Paisunta-astian mitoitus: Putkiston pituus Keräimien kokonaispinta-ala 15m m m m m 5m² 18 L 18 L 18 L 18 L 25 L 5 10m² 18 L 18 L 25 L 35 L 35 L 10 15m² 25 L 35 L 35 L

24 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 25/31 5. VARAAJA Tutustu varaajakohtaiseen käyttö- ja asennusohjeeseen. Suosittelemme järjestelmässä käytettäväksi Rica Aurinkovaraajaa. 6. SÄHKÖLIITÄNNÄT JA MAADOITUS Verkkoliitäntä: Tehontarve: 230 V 50 Hz 0,5 kw Verkkojännitteiset asennustyöt ovat luvanvaraisia, vain viranomaisten valtuuttamat asennusliikkeet saavat tehdä. Järjestelmän metalliset rasiat, varaaja ym. on suojamaadoitettava. Matalajänniteasennukset: Keräinten ja varaajan lämpöantureina saadaan käyttää ainoastaan alkuperäisiä antureita Antureiden johtimet ja liitokset: Johtimen vähimmäispoikkipinta-ala on 0,75 mm². Jatkoliitokset on tehtävä juottaen ja suojattava eristyssukalla. Tärkeää: Antureiden johtimia ei saa asentaa samaan putkeen verkkovirtajohtimien kanssa. Suosittelemme samansuuntaisten anturi- ja verkkojohtimien etäisyydeksi toisistaan noin 1m. 7. KÄYTTÖÖNOTTO 7.1. PUTKISTON HUUHTELU Ennen siirtonesteellä täyttämistä järjestelmä on huuhdeltava huolellisesti. Keräimet pitää ohittaa muoviletkulla huuhtelun ajaksi! Huuhtelun kesto: Huuhteluneste: Vähintään 10 min Vesi Huuhtelun ajaksi pumppuryhmän sulkuventtiiliä on avattava ja suljettava. Näin voidaan varmistua, että koko järjestelmä tulee huuhdelluksi. Huuhtelua tulee välttää pakkasella. Huuhdeltu järjestelmä tyhjennetään kokonaan ennen siirtonesteen lisäystä. Varoitus: Tyhjennettäessä järjestelmää, kerääjät eivät saa olla kuumia. Peitä kerääjät ja tyhjennä seuraavana päivänä.

25 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 26/ TIIVIYDEN TARKISTUS Järjestelmän tiiveyden tarkistus tehdään huuhtelun jälkeen. Koepaine: Painekokeen aika: Painekokeen neste: 5 bar Vähintään 1 tunti Vesi Ilmattomana järjestelmän paine ei saa laskea. Koeajan jälkeen nostetaan järjestelmän painetta, kunnes varoventtiili avautuu (venttiilin tarkistus). Luonteenomaista propyleeni-glykoli -liuokselle on erittäin alhainen viskositeetti. Vaikka vedellä tehdyllä painekokeella ei vuotoja olisikaan havaittu, siirtonesteellä vuotoja saattaa ilmaantua. Suosittelemmekin vielä viimeisen painekokeen suorittamista lämmönsiirtonesteellä. Painekoetta ei tulisi suorittaa suorassa auringonpaisteessa eikä pakkasella. Varoventtiilin ulospuhaltama lämmönsiirtoneste on käytettävissä uudelleen. Ennen järjestelmän käyttöönottoa lianerotin tulisi puhdistaa JÄRJESTELMÄN TÄYTTÖ LÄMMÖNSIIRTONESTEELLÄ Järjestelmän täyttö tulee tehdä pilvisenä päivänä tai keräimet peitettynä. Lämmönsiirtoneste: Sekoitussuhde 45/55 Järjestelmän täyttöpaine: propyleni-glykoli liuos siirtoneste / vesi vähintään 3 bar Suositellaan 45/55 sekoitussuhdetta. Liuoksen jähmettymispiste -n. -30 C, jolloin neste muuttuu hyytelömäiseksi eikä siirrä lämpöä. Liuos sekoitetaan ennen täyttöä. Järjestelmän paine tulee säätää täytön yhteydessä 0,5 bar kalvopaisunta-astian esipainetta korkeammaksi. Valmiiksi sekoitettu liuos siirretään järjestelmään erillisellä täyttöpumpulla. Tarvittava paine putkistoon saadaan aikaan tyhjennysventtiilillä (enemmän kiinni, korkeampi paine). Täytön aikana ja sen jälkeen on vielä tarkistettava järjestelmän tiiviys. Kylmänä (esim. halla-aika) ajankohtana tehtävissä täytöissä, painekokeissa ja toimintatesteissä on käytettävä asianomaista siirtonestettä. Tärkeää: Siirtonesteen pakkaskestävyys ja ph -arvot pitää tarkistaa kahden (2) vuoden välein. Pakkaskestävyyden oltava -30 C - ph arvon oltava noin ph 7,5. Mikäli ph -arvo < ph 7, siirtoneste on vaihdettava 7.4. ILMAINPOISTO Käynnistämällä järjestelmän oma kiertopumppu saadaan järjestelmässä oleva ilma siirrettyä putkistossa kohti ilmanpoistoventtiiliä. Pumppu pysäytetään ja kertynyt ilma päästetään pois ilmanpoistoventtiilistä. Käynnistetään pumppu uudestaan. Toistetaan tämä joitakin kertoja muutaman tunnin välein. Ilmaus tulee tehdä: aina täytön yhteydessä 4 viikkoa käyttöönoton jälkeen tarpeen mukaan, esim. toimintahäiriö Varoitus: Ilmauksen suorittamatta jättäminen voi aiheuttaa siirtonesteen liiallista kuumenemista. Ilmausventtiili saa toimia vain, kun siirtonesteen lämpötila < 60 ºC.

26 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 27/31 Tärkeää: Ilmanpoistoa on jatkettava, kunnes järjestelmän painemittari ei reagoi siihen, käykö pumppu vai ei Järjestelmä tarvitsee ilman-poiston aikana ja sen jälkeen mahdollisesti jonkin verran lisää siirtonestettä. Ilmanpoisto tulisi toistaa muutaman käyttöpäivän jälkeen, kun järjestelmä on saavuttanut normaalin käyttölämpötilan. Jälki-ilmanpoisto on tarpeellinen, koska propyleeni-glykoli -liuoksesta erkanevat pienimmät mikrokuplat vasta hieman korkeammassa lämpötilassa. Talvikautena asennettujen järjestelmän ilmanpoistoa tulisi jatkaa seuraavana kesänä. On mahdollista, että kerran täytetty järjestelmä ei tyhjene täydellisesti. Järjestelmässä on käytettävä järjestelmään tarkoitettua siirtonestettä. Siirtonesteenä vesi-glykoliseosta, jonka seossuhde on yli 40 %, yleensä seossuhde 45 % (huomioitava pakkaskestävyys) KERÄIMIEN LÄMPÖTILA-ANTURI Varmista että lämpötila-anturi on asennettu oikein. katso kohta ( sivu 11).

27 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 28/ JÄRJESTELMÄN OHJAUS JA SÄÄDÖT Aurinkojärjestelmää ohjataan moduloivalla Rica TEM PS5511S -yksipiirisäätimellä. Säätimessä on valmiiksi asennettu tehdasasetukset, joita voi itse muuttaa olosuhteiden mukaan. Katso erillinen käyttöohje. Aurinkosäätimen salasana Aurinkosäätimen oletussalasanat ovat seuraavat (Password): 1 = 54 2 = 25 Virtausmäärän säätäminen: Suositeltava virtausmäärä: 30 l / m²/ h Virtausmäärä l / min = Keräinten kok.pinta-ala ( m² ) x 30 l / h 60 min / h Virtausmäärää säädetään järjestelmän virtaussäätöventtiilillä ja pumpun kierrosnopeudella. Säätäminen aloitetaan käyttämällä pumpun alhaisinta kierrosnopeutta. Mikäli säätöventtiilillä ei saada aikaan haluttua virtausmäärää, valitaan pumpulle seuraava suurempi pyörimisnopeus. Suorassa auringonpaisteessa keskipäivällä keräinten tulo- ja paluulämpötilojen eron tulisi olla K. Lämpötilat voidaan lukea joko lämpömittarista tai säätimen parametririviltä. Siirtonesteen tarkistus Siirtonesteen pakkaskestävyys ja ph -arvot pitää tarkistaa kahden (2) vuoden välein. Pakkaskestävyyden oltava vähintään - 30 ºC ph arvon oltava noin ph 7,5. Mikäli ph -arvo < ph 7, siirtoneste on vaihdettava

28 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 29/31 8. TAKUUTODISTUS Ostajan kappale RICA TP69C tyhjiöputki aurinkokeräin järjestelmä Rakenteellinen takuu on 1-vuosi toimituspäivästä lukien. Sähkötarvikkeiden takuu 6 kk. Keräintyyppi: Asennuspaikka: Asennus aika / / Asennusliike (asentaja): Takuuehdot: Takuu on voimassa vain mikäli: - Aurinkokeräinjärjestelmä on asennettua asennusohjeiden mukaisesti. - Asennusliikkeen / asentajan kuittaus on takuutodistuksessa. - Takuutodistuksen yksi osa on palautettu Riihimäen Metallikalusteelle. - Takuu ei vastaa, mikäli aurinkokeräinjärjestelmä on asennettu asennusohjeiden vastaisesti. Rica Riihimäen Metallikaluste Oy Tel. 358 (0) PL 49 (Käpälämäenkatu 10) Fax 358 (0) RIIHIMÄKI info@rica.fi FINLAND

29 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 30/31

30 Rica aurinkokeräimet Asennus- ja käyttöohjeet Sivu 31/31 9. TAKUUTODISTUS Toimitetaan valmistajalle Rica Riihimäen Metallikaluste Oy PL 49 (Käpälämäenkatu 10) RIIHIMÄKI tai sähköposti: RICA TP69C tyhjiöputki aurinkokeräin järjestelmä Rakenteellinen takuu on 1-vuosi toimituspäivästä lukien. Sähkötarvikkeiden takuu 6 kk. Keräintyyppi: Asennuspaikka: Asennus aika / / Asennusliike (asentaja): Takuuehdot: Takuu on voimassa vain mikäli: - Aurinkokeräinjärjestelmä on asennettua asennusohjeiden mukaisesti. - Asennusliikkeen / asentajan kuittaus on takuutodistuksessa. - Takuutodistuksen yksi osa on palautettu Riihimäen Metallikalusteelle. - Takuu ei vastaa, mikäli aurinkokeräinjärjestelmä on asennettu asennusohjeiden vastaisesti. Rica Riihimäen Metallikaluste Oy Tel. 358 (0) PL 49 (Käpälämäenkatu 10) Fax 358 (0) RIIHIMÄKI info@rica.fi FINLAND
