Kodin. Ulkovalaisinopas VALAISIMET KOTISI PIHAPIIRIVALAISTUKSEEN. Valoa ja tunnelmaa kotiin.

Transkriptio

1 Kodin Ulkovalaisinopas VALAISIMET KOTISI PIHAPIIRIVALAISTUKSEEN Valoa ja tunnelmaa kotiin.

2 Gala Nova Majakka-sarja Festivo Luxe Novo Novo spotit Kävyt Pallot Tervetuloa tutustumaan Eulin pihapiirivalaisimiin. Suunnitteletko kodin tai kesämökin pihapiirin valaistusta? Haluatko pihapiiriin uutta tunnelmaa ja tyylikkyyttä? Tarvitsetko valoa turvalliseen liikkumiseen pihalla ja omaisuutesi turvaamiseen? Haluatko elinkaareltaan pitkäikäiset valaisimet, jotka ovat hintansa arvoiset? Laadukkailla EULI pihapiirivalaisimilla luot tunnelmaa, tyylikkyyttä ja turvallisuutta pihapiiriisi energiaa, ympäristöä ja kustannuksia säästäen. Pihavalaistusta suunniteltaessa on otettava huomioon mm. rakennuksen ja pihan koko. Isot pihat ja rakennukset tarvitsevat isot valot ja pienemmille riittää pienemmät. Myös erilliset valoilla korostettavat kohteet kannattaa miettiä huolella. Laaja valaisinmallistomme tarjoaa sinulle paljon hyviä vaihtoehtoja. Valikoimaan kuuluu runsaasti erilaisia muotoja, kokoja ja värejä, varmasti jokaiseen makuun sopivia valaisimia: seinään kattoon pihamaahan Tyylikkyys, ajaton muotoilu, monipuolisuus sekä asennuksen helppous ovat olleet avainsanoja malliston suunnittelussa. Myös Suomen vaativat ilmasto-olosuhteet on otettu huomioon. Laadukkailla EULIvalaisimilla lisäät kiinteistösi arvoa ja arvostusta. Tästä esitteestä löydät tarvitsemasi valaisimet kulkuväylien, kasvillisuuden, puiden sekä muiden korostettavien kohteiden valaisemiseen. Laadukkaan ja laajan valikoiman Sinulle tarjoaa: Euli - Suomalainen kotien valaistuksen ammattilainen. Sisällysluettelo: Gala Nova...sivu 4 Majakkasarja...sivu 6 Festivo...sivu 8 Luxe... sivu 10 Novo...sivu 12 Novo spotit...sivu 14 Käpyvalaisimet...sivu 16 Pallovalaisimet...sivu 18 Asennustarvikkeet...sivu 20 Maatuet Seinäkiinnikkeet Muurijalka Pylväät Asennusvinkit... sivu 22 Deck LED Set -terassivalaisin...sivu 24

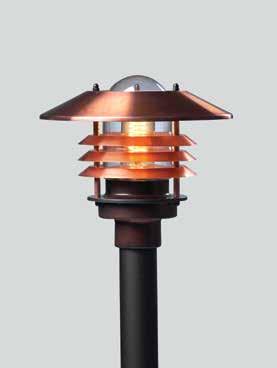

3 Gala Nova IP44 3x2,5mm² Alkuperäisestä Gala Nova -ulkovalaisinsarjasta löytyy valaisimet koko pihapiiriin. Sarja muodostuu yhtenäisestä kokonaisuudesta seinä- ja pylväsvalaisimia. Perusmateriaaleina käytetään aitoja, ruostumattomia metalleja, alumiinia sekä patinoitua kuparia ja lasia. Tyylikäs Gala Nova- sarja on yksi maamme suosituimmista pihavalaisimista. Seinävalaisimet Pylväsvalaisimet EUG03GH EUG03 Materiaalit: pulveripolttomaalattu alumiini lakattu kupari kupu kirkasta tai mattalasia seinämallien seinäkiinnikkeet ja pylväät pulverimaalattua sinkittyä terästä Pylväät ja muurijalat: lisävarusteena saatavana samoissa väreissä kuin valaisimet Kuparivalaisimen kanssa suositellaan käytettäväksi antiikkipronssin väristä pylvästä. Gala-pylväsvalaisimilla valaistaan kulkutiet ja sekä istutukset. Ne sopivat erinomaisesti myös tontin äärialueiden valaisemiseen. Gala -pylväsvalaisimet voidaan asentaa myös muurijalkaan. Muurijalalla valaisimet voidaan sijoittaa portinpylväiden päälle sekä porras- ja terassikaiteiden sopiviin kohtiin. Muurijalkoja on kahta korkeutta; 13,5 cm ja 120 cm. Korkeampi malli soveltuu hyvin pylvään korvaajaksi koville alustoille (terassi, kivi, betoni, jne). Muurijalan laipassa on valmiina kolme kiinnitysreikää. EUG07AP EUG07 Valonlähde Suositellaan LED-lamppua lm tai energiansäästölamppua 11-20W. Kanta E27. Max. hehkulamppu 60/75W E27. Ø Ø Ø258 Ø122 Gala-seinävalaisimet ovat samanilmeisiä pylväsmallien kanssa. Seinämalleissa löytyy kaksi mallia; valaisin ylös- tai alaspäin. EUG07M 288 Ø Gala-korkeat pylväsvalaisimet ovat saatavissa joko yhdellä tai kahdella valaisimella varustettuna mallina. Pylväs on säädettävää teleskooppimallia. 298 Ø50 Pylväät ja muurijalat eivät sisälly pakettiin. Saatavana lisävarusteena. EUG01 Mustassa ja grafiitinharmaassa matta lasikupu, muissa valaisimissa kirkas lasikupu. aitokupari EUG02 antiikkipronssi, AP musta, M grafiitinharmaa, GH EUG01M 4 EUG13M 5

4 Majakka-sarja IP44 3x2,5mm² Majakka-sarjan valaisimet on varustettu lasikuvulla (IP44) ja niissä voi käyttää energiaa säästäviä LED- tai energiansäästölamppuja E27 kannalla. Seinämajakka viimeistelee rakennuksen lähipiirin valaistuksen, kun piha valaistaan Majakka-pylväsvalaisimilla tai Majakkapollareilla. Se sopii hienosti yhteen myös Gala Nova- ja Festivo-sarjojen pylväsvalaisinten kanssa. Kapea Seinämajakka soveltuu mainiosti asennettavaksi ovien viereen tai terassin pylväisiin. Valaisinosan halkaisija on 160 mm. EUP04 Ø 160 Ø Ø Ø122 Majakka-pylväsvalaisin sopii hyvin terassien ja kulkuteiden valaisuun sekä tunnelman luojaksi. Valaisin suositellaan asennettavaksi noin metrin korkeuteen. Muurijalkaan (13,5 cm) asennettuna kapea Majakka soveltuu pilareittein, kaiteiden ja portinpylväitten päälle. Korkeampi 120 cm muurijalka ja Majakka sopivat mainiosti terassien ja laitureiden valaisuun. Pelkistetyn tyylikäs Majakkapollari soveltuu vahvan suojauksensa (IP44 = roiskeveden pitävä) ansiosta erinomaisesti rantojen läheisyyteen ja merelliseen ympäristöön vaativiin pihoihin tai kulkuteille sekä laitureille ja silloille. Ruostumattomasta, korroosiosuojatusta alumiinivalusta valmistettu runko, joka on polttopulverimaalattu. Valaisin on valmistettu joko polttopulverimaalatusta ruostumattomasta alumiinista tai aidosta kuparista. Korkea lasikupu mahdollistaa myös suuritehoisten energiansäästölamppujen käytön valonlähteenä. EUP03 EUP03M A B 160 Valonlähde Suositellaan LED-lamppua lm tai energiansäästölamppua 11-20W. Kanta E27. Max. hehkulamppu 60/75W E27. Majakka pollarit kokonaiskorkeus (A), pylväskorkeus (B), A/B, 610/350, 910/650 tai 1210/950 mm rungon halkaisija ø 120 mm lisävarusteena upotusputki MTTUKI60, jolla pollari saadaan asennettua MT60 maatukeen. sisältää pylvään sekä lattiakiinnityslaipan. Valaisin on saatavissa 121, 91 ja 61 cm korkuisena. EUP05AP Majakkapollareiden rinnalle suosittelemme Seinämajakoiden lisäksi kookkaita Festivosarjan seinävalaisimia. Majakkapollarit sisältävät pylvään sekä lattiakiinnityslaipan. EUP06 aitokupari EUP05M antiikkipronssi, AP musta, M grafiitinharmaa, GH Mustassa ja grafiitinharmaassa matta lasikupu, muissa valaisimissa kirkas lasikupu. EUP01M 6 EUP02 7

5 Festivo IP44 3x2,5mm² Festivo-sarja on hieman Gala Novaa kookkaampi erittäin tyylikäs pihavalaisin laajempien piha-alueiden ja isojen talojen valaisuun. Festivo-, Gala Nova ja Majakka-sarjan valaisimia voi myös mainiosti yhdistää rakennuksen ja pihan koosta riippuen. Festivo seinävalaisimet ovat upeita valaisimia, joilla on tyylikäs kaareva seinäkiinnike. Korkea lasikupu mahdollistaa suuritehoisten energiansäästölamppujen käytön. Festivo pylväsvalaisimet ovat pihan ja puutarhan kulkuteiden ja istutuksien valaisimia. Pylvään lisäksi valaisin voidaan asentaa myös 13,5 tai 120 cm korkeaan muurijalkaan. EUFES03M EUFES03GH Ø 292 Valonlähde Suositellaan LED-lamppua lm tai energiansäästölamppua 11-20W. Kanta E27. Max. hehkulamppu 60/75W E27. Festivo pollarit kokonaiskorkeus (A), pylväskorkeus (B), A/B, 595/350, 895/650 tai 1195/950 mm halkaisija ø 120 mm sisältää pylvään sekä lattiakiinnityslaipan lisävarusteena upotusputki MTTUKI60, jolla pollari saadaan asennettua MT60 maatukeen Festivo-pollarit ovat paksurunkoisia pollarivalaisimia vaativiin pihapiireihin ja merellisiin maisemiin. EUFES01 Ø 120 aitokupari EUFES02 A B antiikkipronssi, AP EUFES01M musta, M grafiitinharmaa, GH Ø Mustassa ja grafiitinharmaassa matta lasikupu, muissa valaisimissa kirkas lasikupu. EUFES05AP Ø122 EUFES06 Ø

6 Luxe Luxe LED -valaisimen energiansäästö, kaunis, häikäisemätön muotoilu ja korkealaatuiset materiaalit tarjoavat pihapiirin valaisemiseen luksusta. Valaisimessa yhdistyvät poikkeuksellisella tavalla pihapiirivalaistukseen hyvin riittävä 650 lumenin valovirta ja häikäisemättömyys. Perinteisille valonlähteille tyypillinen häikäisevä valopiste puuttuu täysin. IP44 Rakenne: Pohjakuppi ja hattu pulverimaalattua alumiinia Kupu uritettua, valoa hajottavaa akryylia LED-mallit: Ottoteho 10W, valovirta 650 lm, neutraali 4000K Elinikä h (L70), Ta = 30 C LED-yksikkö ja virtalähde vaihdettavissa 3x2,5mm² Luxen tyylikäs muotoilu sopii hyvin suomalaiseen rakennuskantaan ja maisemaan, sekä vanhempiin että uusiin rakennuksiin. Oikeuksiinsa valaisin pääsee pimeän tultua, kun sen kupuosasta tuleva valo näyttää kuin leijuvan ilmassa. Luxen antama valo suuntautuu tarkasti valaistavalle alueelle asennustiheyden ja valaisimen korkeuden mukaan. Luxe LED voidaan asentaa Eulin 1,5 m ja 2 m pylväisiin. Suositeltava asennusväli on 7-10 metriä. EULUX01 EULUX01AP E27-kantaiset mallit: Max. 60W, suositellaan 12-18W energiansäästölamppua tai LED-lamppua max lm Asennus: Pylväsasennus, ø 50 mm pylvääseen Ketjutettava 3x2,5 mm Ø 300 Ø 300 Luxe-sarjassa on saatavilla myös perinteinen E27-kantainen valaisin, johon suositellaan LED- tai energiansäästölamppua. Molemmista Luxe LED ja E27-kantaisesta versiosta on saatavilla myös seinävalaisimet tyylikkäällä kaarevalla seinäkiinnikkeellä EULUX01MLED Ø antiikkipronssi, AP musta, M EULUX01GHLED grafiitinharmaa, GH Katso video Luxe LED -valaisimien asennuksesta: EULUX03AP EULUX03 EULUX03MLED 10 EULUX03GHLED 11

7 Novo IP44/54 Novo-valaisimet sopivat pihapiirin yleisvalaistukseen. Sarjasta löytyy valaisimet kattoja seinäasennukseen. Malliston valaisimet on varustettu kiinteällä LED-moduulilla tai perinteisellä E27-kannalla, jossa voi käyttää energiansäästö-, LED-, tai halogeenilamppuja. Novo-sarjasta löytyy valaisimia myös sisätiloihin sekä talonumerovalaisimeksi. Novo-seinävalaisin EUN260L ja EUN260LGH luomella ja alumiinikehyksellä sopii valaisemaan sisäänkäyntejä, terasseja, autokatoksia sekä lisäksi numerovalaisimeksi. Sivun haloefekti luo tyyliä pyöreään valaisimeen. Novo-katto-/seinävalaisin EUN260 ja EUN260GH alumiinikehyksellä sopii sisäänkäyntien ja autokatosten valaisuun. Valaisimen voi asentaa sekä katto- että seinäpintaan. Sopii myös sisävalaisimeksi kosteisiin ja kuiviin tiloihin (IP54). Sivun haloefekti luo tyyliä pyöreään valaisimeen. grafiitinharmaa, GH EUN260 EUN260L EUN260LGH EUN260GH 102 Rakenne: Ø Ø260 EUN260, EUN260GH, EUN260L ja EUN260LGH: Runko ja kehys alumiinia. Kupu polykarbonaattia. Valonlähteeksi suositellaan LEDlamppua lm ja energiansäästölamppua max. 23 W. E27. IP54. EUN260GHLED: Runko ja kehys alumiinia. Kupu polykarbonaattia. Valonlähde kiinteä LED-moduuli. Valovirta: LED-moduuli 850 lm, valaisin 460 lm Ottoteho: 8W Värilämpötila: 4000K Elinikä: (L70), t a =25 Katso video Novo-valaisimista: Pyöreä Novo LED EUN260GHLED on varustettu 8W kiinteällä LED-moduulillla. LEDmoduulin valovirta on 850 lm ja valaisimen valovirta 460 lm. Värilämpötila 4000 K. Valaisin sopii erinomaisesti sisäänkäynteihin, katoksiin ja vastaaviin tiloihin. Syttyy nopeasti myös pakkasessa ja sopii liiketunnistinkäyttöön. EUN260GHLED 12 13

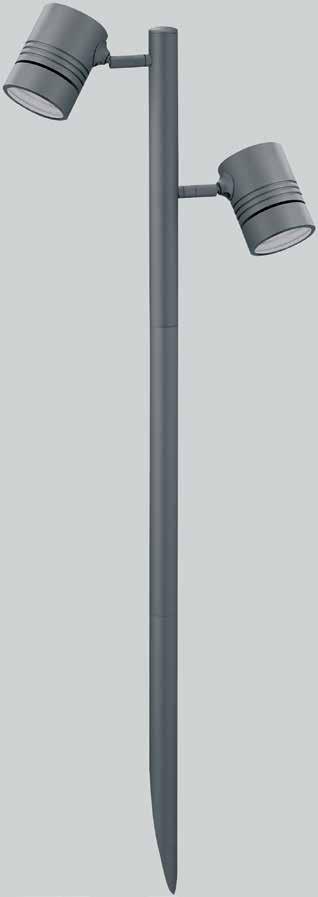

8 Novo spotit IP44/54 Novo-sarjan spottivalaisimet soveltuvat rakennusten tai pihan yksityiskohtien korostamiseen. Valonlähteenä voi käyttää energiaa säästäviä LED-lamppuja GU10 kannalla tai vaihtoehtoisesti energiansäästölamppuja tai halogeeneja Novo EUN01GH pylväsvalaisin on varustettu kahdella suunnattavalla spottivalaisimella, maapiikillä ja 5 m pistotulppajohdolla. Valaisin soveltuu erinomaisesti istutusten, pensaiden, puiden tai rakennuksen yksityiskohtien valaisuun. Valaisimen kokonaiskorkeus on 90 cm. Novo seinäspotti EUN03GH on tyylikkään kartiomainen. Se sopii korostamaan sisäänkäyntejä, rakennuksen yksityiskohtia tai seinänvierustaa. Valaisimen voi asentaa valaisemaan ylös- tai alaspäin. Valaisin soveltuu myös sisäkäyttöön. Novo suunnattava seinäspotti EUN07GH rakennuksen ja pihan kohteiden valaisemiseen. Valaisin sopii hyvin asennettavaksi esim. terassin pylväisiin tai ovien viereen. Valaisin soveltuu myös sisäkäyttöön. Novo ylös/alas seinävalaisin EUN08 ja EUN08GH sopii korostamaan sisäänkäyntejä, pylväitä, ikkunavälejä ja talon seinänvierustan sekä portaiden ja terassien valaisuun. Rungon tyylikäs uritus antaa alumiinivalaisimelle ilmettä. Valaisin on myös mitoitettu riittävän kookkaaksi tehokkaille GU10-kantaisille (max.7w) LED-lampuille. EUN01GH 260 Rakenne: GU10 max 76 mm L=5500 EUN01GH: Runko alumiinia. IP44. LED GU10 max 2x7W. Energiansäästölamppu GU10 max. 2x9W. Halogeeni GU10 max. 2x50W. EUN07GH: Runko alumiinia. IP44. LED GU10 max. 7W. Energiansäästölamppu GU10 max. 9W. Halogeeni max. 50W EUN08 ja EUN08GH: Runko alumiinia. IP44. LED GU10 max. 2x7W. Energiansäästölamppu GU10 max. 2x9W. Halogeeni GU10 max 2x35W GU10 68 max 76 mm GU10 max 76 mm (vain EUN08) grafiitinharmaa, GH EUN03GH Katso video Novo-valaisimista: EUN07GH EUN08 EUN08GH 14 15

9 Käpyvalaisimet IP23/44 3x2,5mm² Käpyvalaisin on ehdottomasti maamme suosituin matala pihavalaisin. Tyylikäs ajaton ulkoasu ja laadukkaat valmistusmateriaalit säilyttävät valaisimet loistavina isältä pojalle! Epäsuoraan valon käyttöön (ei häikäise silmiä) perustuvalla käpyvalaisimella valaistaan tontin lähestymis- ja kulkutiet sekä istutukset. Seinämalleilla saadaan koko kiinteistön ilme yhtenäiseksi ja valaistaan rakennusten lähipiiri. Classic-sarja Valaisimen halkaisija on 29 cm. Classicsarjaan kuuluu pylväsmallin lisäksi halkaistu seinämalli, jolla valaistaan tyylikkäästi rakennusten lähipiiri. EU103 Classic EU101CU Classic-pylväs Ø 50,8 Ø 292 Classic-seinäkäpy 283 Valonlähde Suositellaan pakkasenkestävää energiansäästölamppua 11-20W, kanta E27 tai LEDlamppua max. 12W. Hehkulamppu max 100W, kanta E27, Bijou ja Pikkupinja max 75W. Ø 290 CU V AP M 300 Pikkupinja-sarja Halkaisija on 29 cm ja muoto pyöreä. Sarjaan kuuluu myös halkaistu seinämalli. CU V AP Bijou-korukäpysarja Hieman pienempi ja sirompi malli, jonka halkaisija on 24 cm. Bijou-seinämalli sopii vähän tilaa vievänä mainiosti kapeisiin kohteisiin. EU101/9CU Pikkupinja EU103/9ALAP Heijastimet on valmistettu joko polttopulverimaalatusta alumiinista tai aidosta patinoidusta kuparista, joka on UV-suojalakattu. Käpyvalaisimen kanssa suositellaan käytettäväksi 1,5 tai 2 m:n pylvästä (huomioi että osa pylväästä menee maan sisään). Pylväät eivät kuulu pakettiin. Saatavana lisävarusteena samoissa väreissä kuin valaisimet. Kuparivalaisimen kanssa suositellaan käytettäväksi antiikkipronssin väristä pylvästä. Lisävarusteena saatavana seinävarsi SK-5M/V/AP, jonka avulla valaisin voidaan asentaa myös seinään CU V AP 222 Ø 50 aitokupari EU101/8ALAP Bijou Ø Ø 8 44 antiikkipronssi, AP musta, M Classic EU101/8CU Katso video Euli käpyvalaisimen vaivattomasta lampunvaihdosta: 16 17

10 Pallovalaisimet Pallovalaisimet ovat kauniita pihapiirin yleisvalaisimia, jotka valaisevat 360 astetta ympäristöään. Pallokuvut on valmistettu huipputekniikalla iskunkestävästä polykarbonaatista tai auringonvaloa kestävästä PMMA-muovista. Pallomuoto on pihavalaisimissa yleismaailmallinen, ajaton ja rauhallinen katseelle. Valonlähde Suositellaan LED-lamppua lm tai energiansäästölamppua 20 W. E27. IP44 3x2,5mm² Mallistoomme kuuluu kaksi eri päätyyppiä: sileäpintaiset Aurinkopallot sekä käpyheijastimella varustetut Käpypallot. EU4302SK Musta pylväs Valkoinen pylväs Aurinkopallot Käpypallot EU4302KKVK Aurinkopallot Pallokuvun halkaisija voi olla joko 300 tai 400 mm. Aurinkopallo on loistava valinta silloin, kun tarvitaan paljon valotehoa. Käpypallot Tässä rakenneratkaisussa on yhdistetty pallon pelkistetyn kaunis muoto sekä käpyheijastimen valonsuuntaus ja häikäisemättömyys. Pallokupuja on saatavana joko 300 mm tai 400 mm halkaisijalla. EU4302KI Käpypallot voidaan istuttaa seinäpintaan erillisellä, teräksisellä seinäkiinnikkeellä. Kannan väri on musta tai. Rakenne: Runko ja kupu UV-suojattua iskunkestävää polykarbonaattia Lamellihäikäisysuoja metalloitua polykarbonaattia Liitäntälaite valaisimessa Purkauslamppuvalaisin kompensoitu Kuvun värit: kirkas, opaali ja savu Häikäisysuojan väri kupari tai. 400 mm vain kupari. Kannan väri 300 mm musta tai. 400 mm musta. Pylvään väri musta tai Seinäkannakkeen väri musta tai EU4302S EU4302OPVK Pylväät eivät kuulu pakettiin. Saatavana lisävarusteena. EU4302OP 18 19

11 Asennustarvikkeet Maatuet Seinäkiinnikkeet Muurijalka MT Maatuki Ø 50 Ø 215 Maatuki Erilaiset maatuet on kehitetty helpottamaan pylväsvalaisimien pystytystä. 50,8 mm ulkohalkaisijaltaan olevat pylväät pystytetään malliin MT, joka on valmistettu lasikuituvahvistetusta kierrätysmuovista. Valaisimen kohdalle maahan kaivetaan maatuen syvyinen kuoppa, pylväs painetaan maatukeen, kaapelit vedetään pylvääseen maatuessa olevista aukoista, maatuen pohjaosassa kiinni olevat keskityspalat irrotetaan ja kiilataan putken ja maatuen väliin. Kun valaistus on testattu voidaan kaapeliurat ja maatuki peittää samalla maalla, johon se upotetaan. Maa-aineksen voi hyvin tiivistää vedellä eikä mitään betonivalua tarvita. Yksinkertaista vai mitä? Kevyt ja kestävä maatuki on helppo kuljettaa eikä siinä ole yhtään ruostuvaa osaa kuten ruuveja. Maajussi MT60 MJ-5V 253 Maajussi MT60 Pylvään halkaisija ø 60 mm, mukana soviterengas ø 50 mm. Maajussi tarjoaa tehokkaan tavan minkä tahansa pylvään perustamiseen. Käyttökohteita ovat mm. pylväsvalaisimet pollarit aidantolpat liikennemerkit autolämmitystolpat opastetaulut, jne. Irroitettavat keskityspalikat pylvään keskittämiseksi ja tiivistämiseksi maatuen suuaukkoon. Seinäkiinnikkeet Näillä polttopulverimaalatuilla terässeinäkiinnikkeillä saamme istutettua kaikki EULI pihavalaisimet kätevästi seinäpintoihin. Sekä 50,8 mm että 60 mm:n sovitteelle löytyy oma mallinsa. Muurijalat Näillä 13,5 cm tai 120 cm korkeilla polttopulverimaalatuilla teräsjaloilla kiinnität minkä tahansa EULI pihavalaisimen kätevästi tasolle kuin tasolle, esim portinpylväitten, kaiteiden, terassien ja laiturien päälle. Muurijalassa on valmiina 3 kiinnitysreikää. Huom! Valaisin asennetaan suoraan muurijalkaan. Muurijalka ei sovi valaisinpylvään kiinnittämiseen. Pylväät Saatavana samoissa väreissä kuin valaisimet. Kuparivalaisimen kanssa suositellaan käytettäväksi antiikkipronssin väristä pylvästä. Pollarin upotusputki MTTUKI60 SK-5M Muurijalat Seinäkiinnike 135 / 1200 Ø 116 Ø 50 Ø Ø 8 Ø Ø 8 44 Pollarin upotusputki MTTUKI60 upotusputkella saadaan 120 mm vahvuisella putkella varustettu Festivo- tai Majakkapollari kiinnitettyä 60 mm maatukeen. Maatuen ja upotusputken avulla näyttävät pollarivalaisimet saadaan sijoitettua pihalle myös pehmeään alustaan. VP150050/AP (1,5 m) VP225050/AP (2,0 m) Pollarin upotusputki, MTTUKI Katso video Euli pylväsvalaisimen asentamisesta: VP M 400 Ø 60 Pylväät Pylväiden vakiopituudet 1,5 ja 2 metriä. 400 pallovalaisimelle saatavilla 3,5 m pylväs. Halkaisija 60 mm. Mallien EUG11, EUG12, EUG13 ja EUG14 pylvään (VP M/V/ GH/AP) pituus säädettävissä välillä 1,5-2,5 m

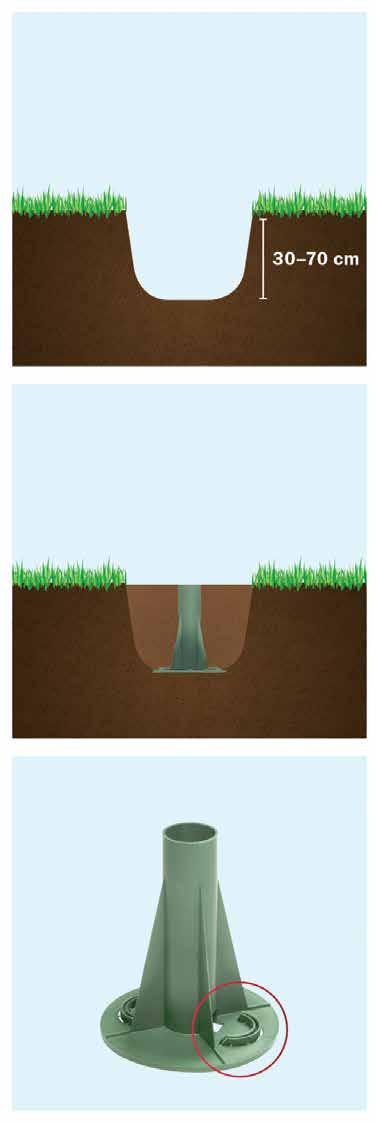

12 Asennusvinkit Euli pylväsvalaisimen asentaminen MT maatukeen 1. Kaiva maakaapelille riittävän syvä oja. Nurmialueella riittää yleensä n. 30 sentin syvyys. Taloyhtiöiden pihoilla tai alueilla, jossa ajetaan autolla syvyyden on hyvä olla vähintään 70 cm. Varmista, että kaapelia on riittävästi sähköasentajan asennusvaroiksi molemmissa päissä. 4. Paina 1,5 tai 2 m valaisinpylväs maatukeen ja paina kiilapalat maatuen aukon reunoille pylvään keskittämiseksi. Pylvästä voi lyhentää rautasahalla haluttuun pituuteen. Leikkauspintaan on hyvä sivellä korroosionestomaalia. Varmista valaisimen alin mahdollinen korkeus sähköasentajalta, ettei valaisin jää lumen alle talvella. 2. Kaiva valaisimen paikalle Euli MT-maatuen syvyinen kuoppa (n. 30 cm). Huomioi valaisimen paikkaa valitessa, ettei valaisin jää talvella esim. katolta putoavan tai pihalta lingottavan lumen alle. 5. Maakaapeli pujotetaan maatuen alaosan reiästä ja nostetaan pylvästä pitkin ylös valaisimelle. Sarjaan asennettaessa seuraavan valaisimen kaapeli pujotetaan maatuen vastakkaisesta reiästä ylös valaisimelle. Pylvään yläpäähän tulee jättää riittävästi kaapalia asennusta varten (n. 0,5 m). 3. Irrota maatuesta kaarevat kiilapalat vasaralla napauttamalla. Kiilapalan sisäpuolelle jääneet kiinnikkeet voi tasoittaa puukon kärjellä. 6. Varmista pylvään suoruus ennen kuopan täyttämistä. Maan tiivistämiseksi voit kaataa vettä pylvään juureen. Älä peitä sähkökaapelia ennen kuin sähköasentaja on hyväksynyt kaapeloinnin. Muuta huomioitavaa: Uuden rakennuksen pihavalaistus kannattaa sisällyttää osaksi piha ja sähkösuunnitelmaa. Näin kaapelit saadaan jo rakennusvaiheessa maahan mahdollisten piharakenteiden alle sekä vältytään myöhemmin pihan auki kaivamiselta. Etukäteen suunniteltuna ulkovalaistus tulee huomioitua myös sähköpääkeskuksessa ja vältytään mahdollisilta myöhemmiltä muutostöiltä. Maakaapelin suojaaminen: Katualueilla ja taloyhtiöiden pihoilla kaapelit kaivetaan tavallisesti jopa 70 cm syvyyteen, mutta jos yli ei ajeta autolla tai jatkuvasti kävellä noin 30 cm syvyys yleensä riittää. Kaapeli on hyvä suojata kohdasta, josta se menee maahan, esimerkiksi kyllästetystä puusta tehdyllä suojalla. Kaivantoon, kaapelin yläpuolelle, kannattaa asettaa muovinen merkkinauha tai kouru, jolloin kaapelia osataan varoa myöhempiä kaivutöitä tehdessä

13 Deck LED Set Euli Deck LED Set sopii terassien ja portaiden korostusvalaistukseen sisä- ja ulkotiloissa. Valaistus tuo tyylin ja tunnelman lisäksi turvaa terassilla ja portaissa kulkemiseen. IP44 AC V 50Hz Rakenne Valaisimen runko alumiinia. Linssi muovia. Väri anodisoitu alumiini Pistotulppamuuntaja 4 m johdolla Valaisimessa 2x0,75 m johto Asennus Asennusaukko 30 mm Upotussyvyys 27,5 mm Valaisimien maksimietäisyys toisistaan 1,5 m Kytketään pistorasiaan pistotulppamuuntajalla Ensimmäisen valaisimen maksimi etäisyys pistorasiasta 4 m Viimeisen valaisimen etäisyys muuntajasta max. 20 m Valaisin on sijoitettava siten, ettei sen yli kävellä tai ajeta ajoneuvoilla 27,5 mm 35 mm Ø mm EUDL6SET-valosarja Asennusvalmis pakkaus sisältää: 6 valaisinta + välijohdot 12V muuntajan pistotulpalla IP44 4 m johdon muuntajalta valaisimille 750 mm + 4 m EUDL1-lisävalaisin Lisävalaisin EUDL6SET-sarjaan Lisävalaisimia voidaan yhdistää sarjaan max. 4 kpl Viimeisen valaisimen etäisyys muuntajasta max. 20 m Vinkki Sarjaa voidaan jatkaa lisävalaisimilla EUDL1. Valaisimien max. yhteismäärä 10 kpl cm max 150cm (75 cm + 75 cm) 75 cm 6 x Ensto Lighting Oy Hepolammentie 25 I Lohja, Finland Tel: (358) (0) I order@euli.fi 6/2018
