1 on enemmän LED VALIKOIMA

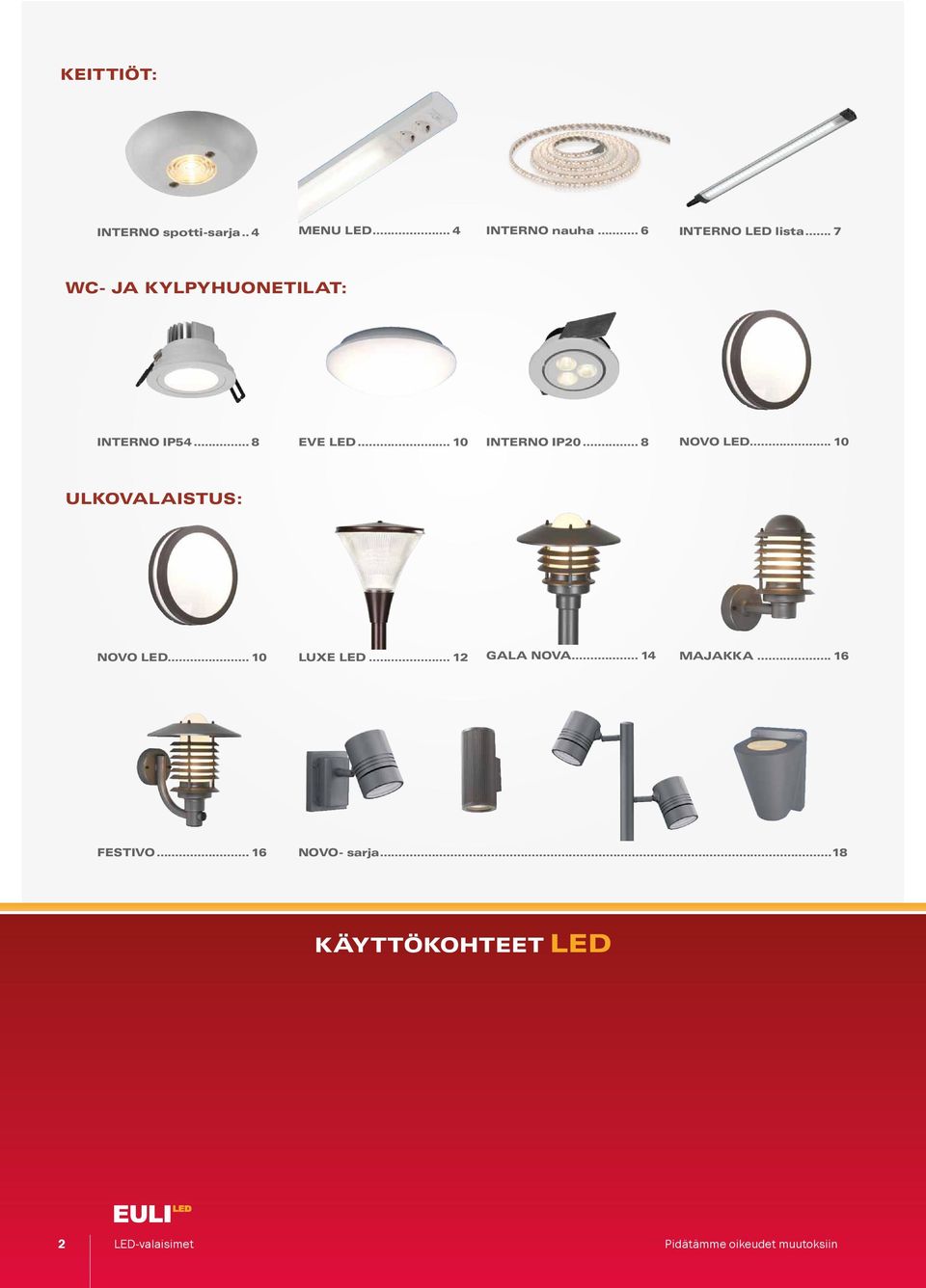

2 KEITTIÖT: INTERNO spotti-sarja... 4 MENU LED... 4 INTERNO nauha... 6 INTERNO LED lista... 7 WC- JA KYLPYHUONETILAT: INTERNO IP EVE LED INTERNO IP NOVO LED ULKOVALAISTUS: NOVO LED LUXE LED GALA NOVA MAJAKKA FESTIVO NOVO- sarja...18 KÄYTTÖKOHTEET LED 2 LED-valaisimet Pidätämme oikeudet muutoksiin

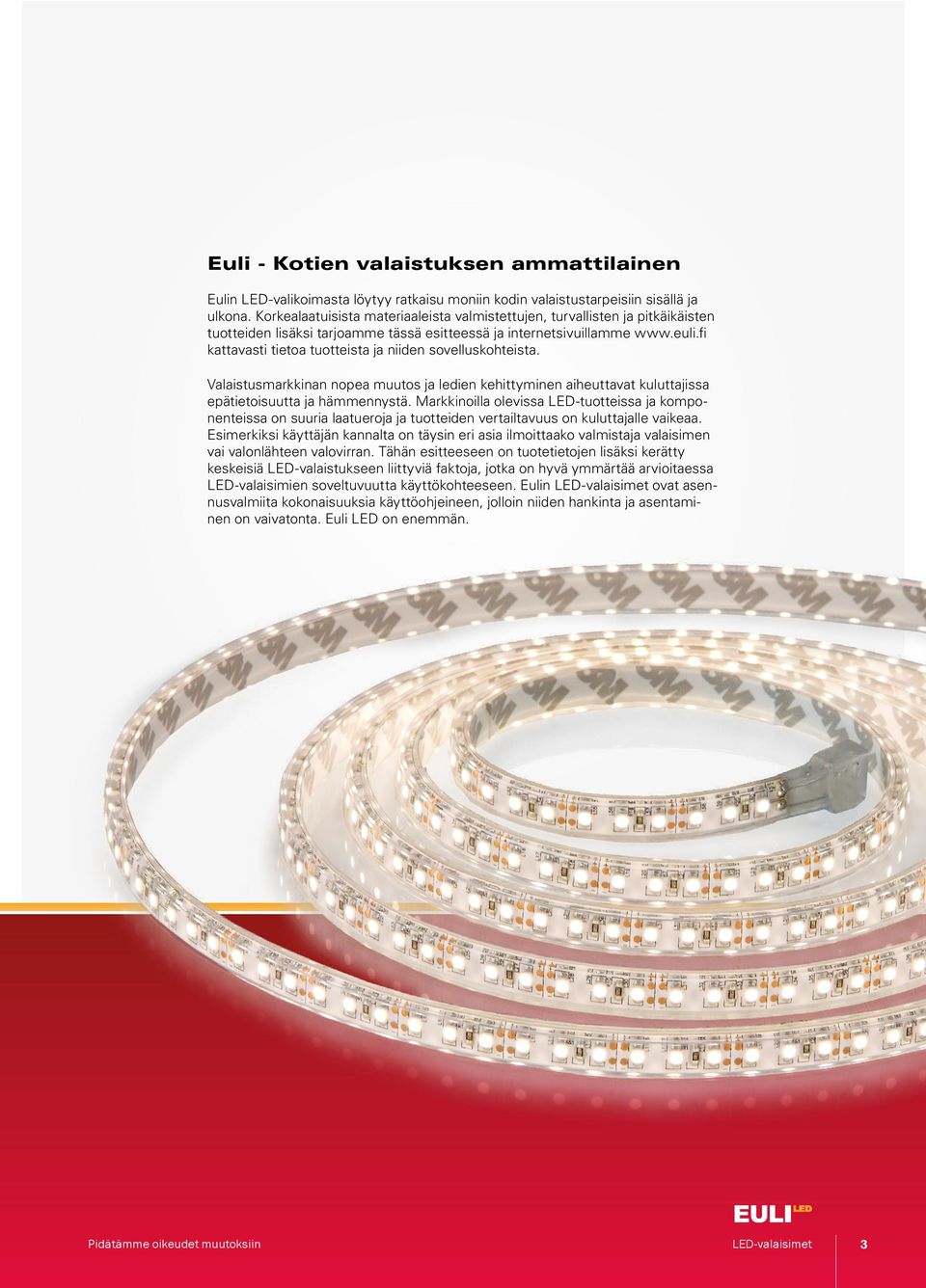

3 Euli - Kotien valaistuksen ammattilainen Eulin LED-valikoimasta löytyy ratkaisu moniin kodin valaistustarpeisiin sisällä ja ulkona. Korkealaatuisista materiaaleista valmistettujen, turvallisten ja pitkäikäisten tuotteiden lisäksi tarjoamme tässä esitteessä ja internetsivuillamme kattavasti tietoa tuotteista ja niiden sovelluskohteista. Valaistusmarkkinan nopea muutos ja ledien kehittyminen aiheuttavat kuluttajissa epätietoisuutta ja hämmennystä. Markkinoilla olevissa LED-tuotteissa ja komponenteissa on suuria laatueroja ja tuotteiden vertailtavuus on kuluttajalle vaikeaa. Esimerkiksi käyttäjän kannalta on täysin eri asia ilmoittaako valmistaja valaisimen vai valonlähteen valovirran. Tähän esitteeseen on tuotetietojen lisäksi kerätty keskeisiä LED-valaistukseen liittyviä faktoja, jotka on hyvä ymmärtää arvioitaessa LED-valaisimien soveltuvuutta käyttökohteeseen. Eulin LED-valaisimet ovat asennusvalmiita kokonaisuuksia käyttöohjeineen, jolloin niiden hankinta ja asentaminen on vaivatonta. Euli LED on enemmän. Pidätämme oikeudet muutoksiin LED-valaisimet 3

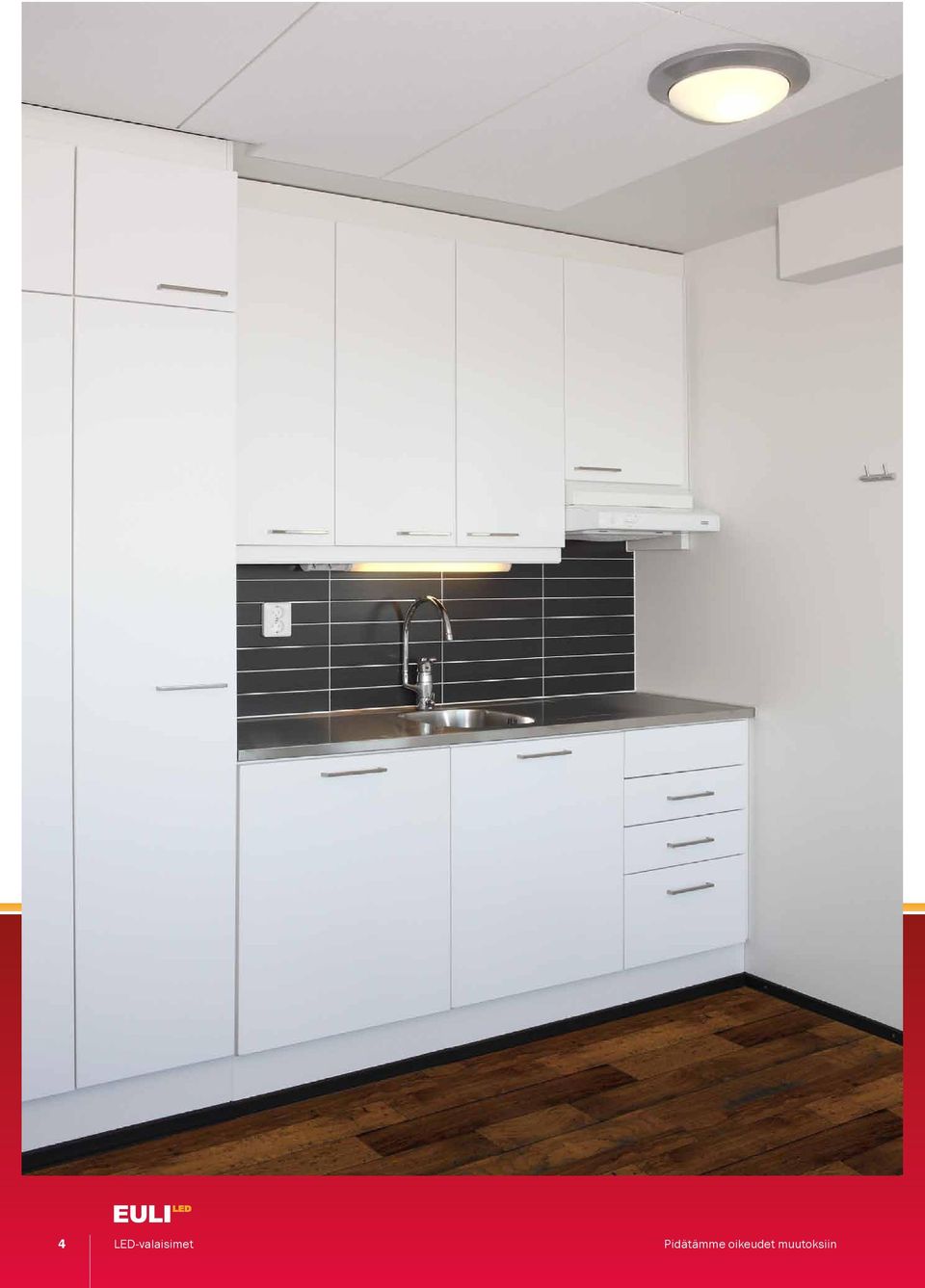

4 4 LED-valaisimet Pidätämme oikeudet muutoksiin

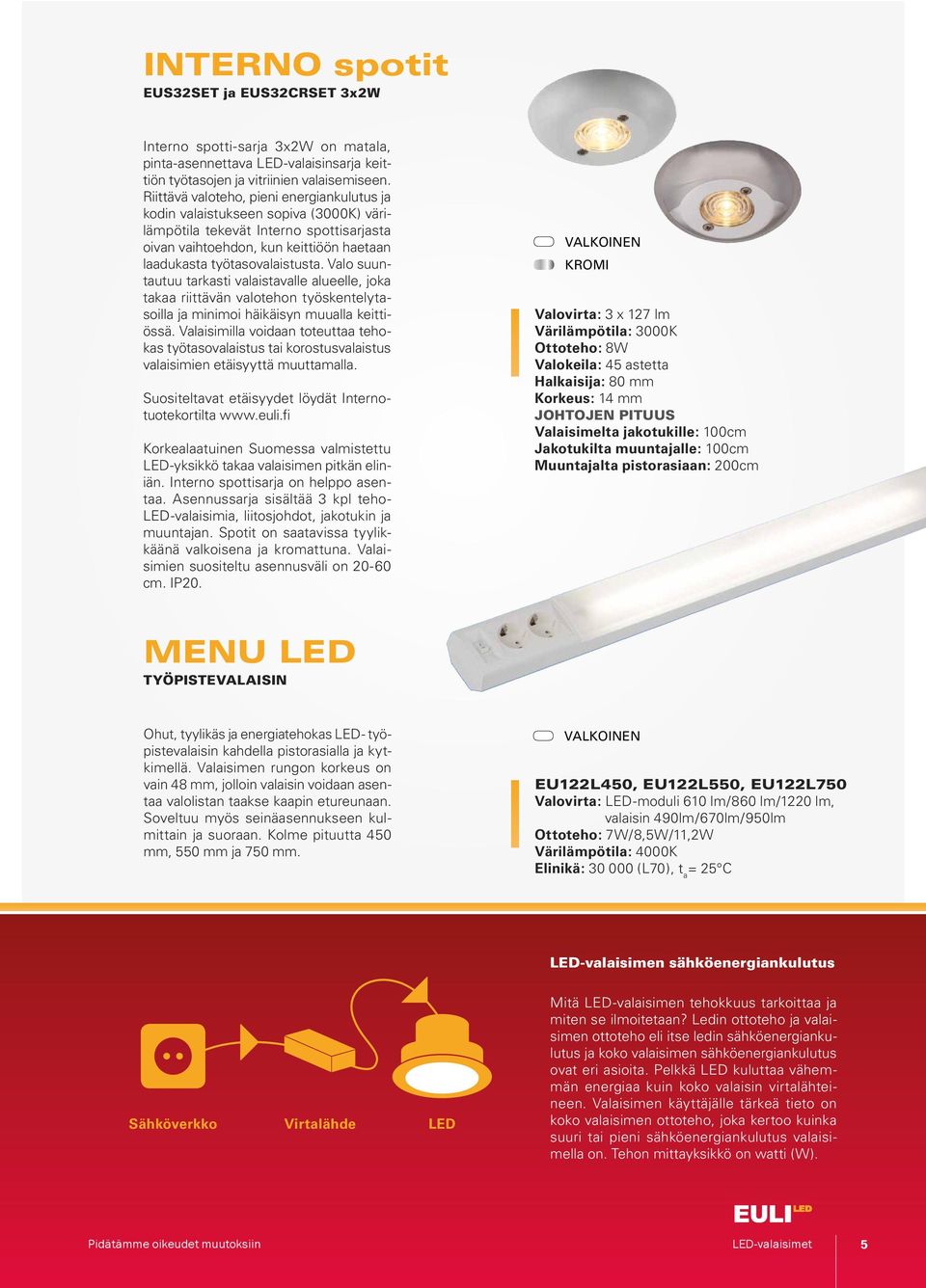

5 INTERNO spotit EUS32SET ja EUS32CRSET 3x2W Interno spotti-sarja 3x2W on matala, pinta-asennettava LED-valaisinsarja keittiön työtasojen ja vitriinien valaisemiseen. Riittävä valoteho, pieni energiankulutus ja kodin valaistukseen sopiva (3000K) värilämpötila tekevät Interno spottisarjasta oivan vaihtoehdon, kun keittiöön haetaan laadukasta työtasovalaistusta. Valo suuntautuu tarkasti valaistavalle alueelle, joka takaa riittävän valotehon työskentelytasoilla ja minimoi häikäisyn muualla keittiössä. Valaisimilla voidaan toteuttaa tehokas työtasovalaistus tai korostusvalaistus valaisimien etäisyyttä muuttamalla. Suositeltavat etäisyydet löydät Internotuotekortilta Korkealaatuinen Suomessa valmistettu LED-yksikkö takaa valaisimen pitkän eliniän. Interno spottisarja on helppo asentaa. Asennussarja sisältää 3 kpl teho- LED-valaisimia, liitosjohdot, jakotukin ja muuntajan. Spotit on saatavissa tyylikkäänä valkoisena ja kromattuna. Valaisimien suositeltu asennusväli on cm. IP20. Valkoinen kromi Valovirta: 3 x 127 lm Värilämpötila: 3000K Ottoteho: 8W Valokeila: 45 astetta Halkaisija: 80 mm Korkeus: 14 mm JOHTOJEN PITUUS Valaisimelta jakotukille: 100cm Jakotukilta muuntajalle: 100cm Muuntajalta pistorasiaan: 200cm MENU LED Työpistevalaisin Ohut, tyylikäs ja energiatehokas LED- työpistevalaisin kahdella pistorasialla ja kytkimellä. Valaisimen rungon korkeus on vain 48 mm, jolloin valaisin voidaan asentaa valolistan taakse kaapin etureunaan. Soveltuu myös seinäasennukseen kulmittain ja suoraan. Kolme pituutta 450 mm, 550 mm ja 750 mm. Valkoinen EU122L450, EU122L550, EU122L750 Valovirta: LED-moduli 610 lm/860 lm/1220 lm, valaisin 490lm/670lm/950lm Ottoteho: 7W/8,5W/11,2W Värilämpötila: 4000K Elinikä: (L70), t a = 25 C LED-valaisimen sähköenergiankulutus Sähköverkko Virtalähde LED Mitä LED-valaisimen tehokkuus tarkoittaa ja miten se ilmoitetaan? Ledin ottoteho ja valaisimen ottoteho eli itse ledin sähköenergiankulutus ja koko valaisimen sähköenergiankulutus ovat eri asioita. Pelkkä LED kuluttaa vähemmän energiaa kuin koko valaisin virtalähteineen. Valaisimen käyttäjälle tärkeä tieto on koko valaisimen ottoteho, joka kertoo kuinka suuri tai pieni sähköenergiankulutus valaisimella on. Tehon mittayksikkö on watti (W). Pidätämme oikeudet muutoksiin LED-valaisimet 5

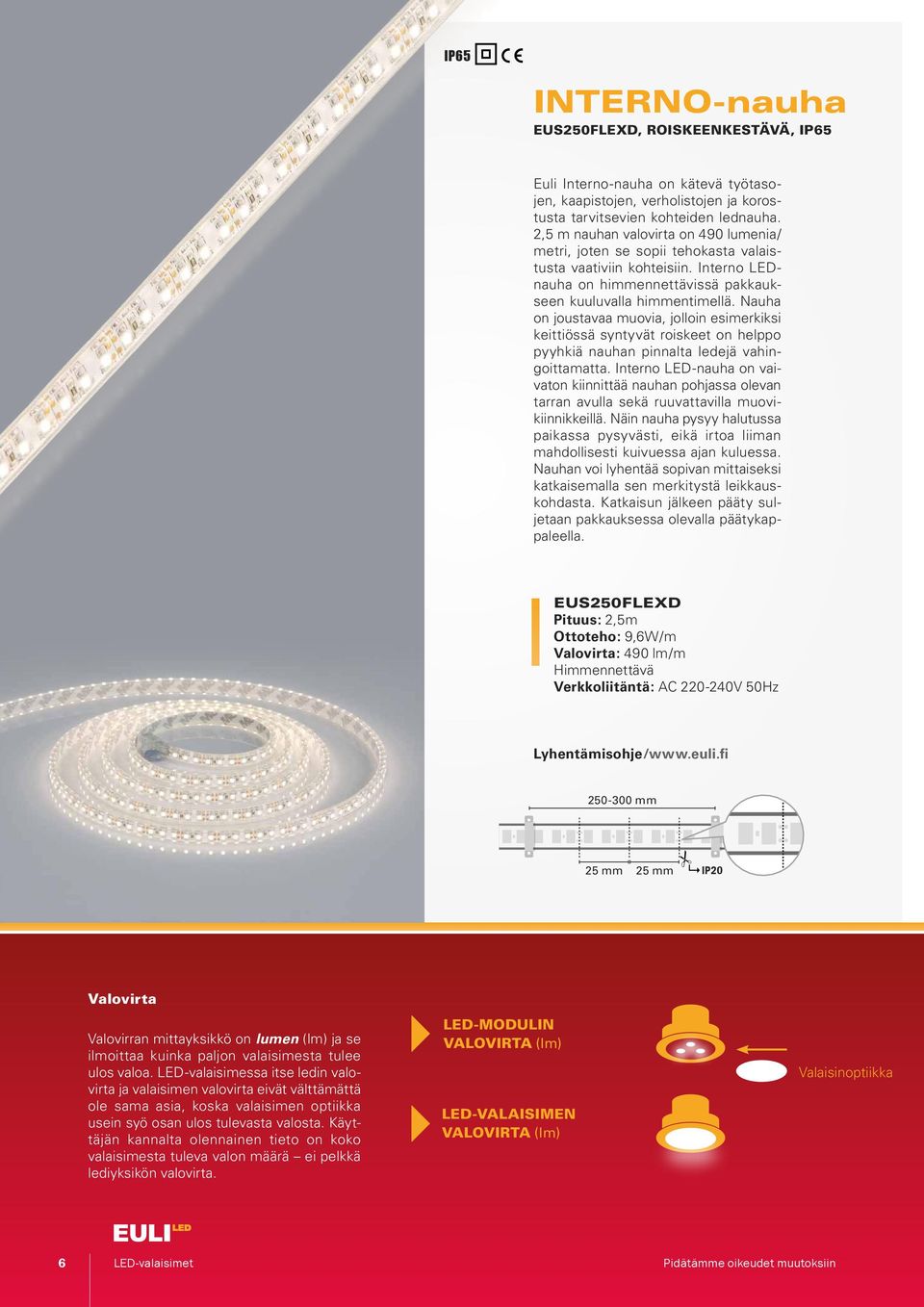

6 # IP65 Interno-nauha EUS250FLEXD, roiskeenkestävä, IP65 Euli Interno-nauha on kätevä työtasojen, kaapistojen, verholistojen ja korostusta tarvitsevien kohteiden lednauha. 2,5 m nauhan valovirta on 490 lumenia/ metri, joten se sopii tehokasta valaistusta vaativiin kohteisiin. Interno LEDnauha on himmennettävissä pakkaukseen kuuluvalla himmentimellä. Nauha on joustavaa muovia, jolloin esimerkiksi keittiössä syntyvät roiskeet on helppo pyyhkiä nauhan pinnalta ledejä vahingoittamatta. Interno LED-nauha on vaivaton kiinnittää nauhan pohjassa olevan tarran avulla sekä ruuvattavilla muovikiinnikkeillä. Näin nauha pysyy halutussa paikassa pysyvästi, eikä irtoa liiman mahdollisesti kuivuessa ajan kuluessa. Nauhan voi lyhentää sopivan mittaiseksi katkaisemalla sen merkitystä leikkauskohdasta. Katkaisun jälkeen pääty suljetaan pakkauksessa olevalla päätykappaleella. EUS250FLEXD Pituus: 2,5m Ottoteho: 9,6W/m Valovirta: 490 lm/m Himmennettävä Verkkoliitäntä: AC V 50Hz Lyhentämisohje/www.euli.fi mm 9 25 mm 25 mm IP20 Valovirta Valovirran mittayksikkö on lumen (lm) ja se ilmoittaa kuinka paljon valaisimesta tulee ulos valoa. LED-valaisimessa itse ledin valovirta ja valaisimen valovirta eivät välttämättä ole sama asia, koska valaisimen optiikka usein syö osan ulos tulevasta valosta. Käyttäjän kannalta olennainen tieto on koko valaisimesta tuleva valon määrä ei pelkkä lediyksikön valovirta. LED-modulin valovirta (lm) LED-VALAISIMEN valovirta (lm) Valaisinoptiikka 6 LED-valaisimet Pidätämme oikeudet muutoksiin

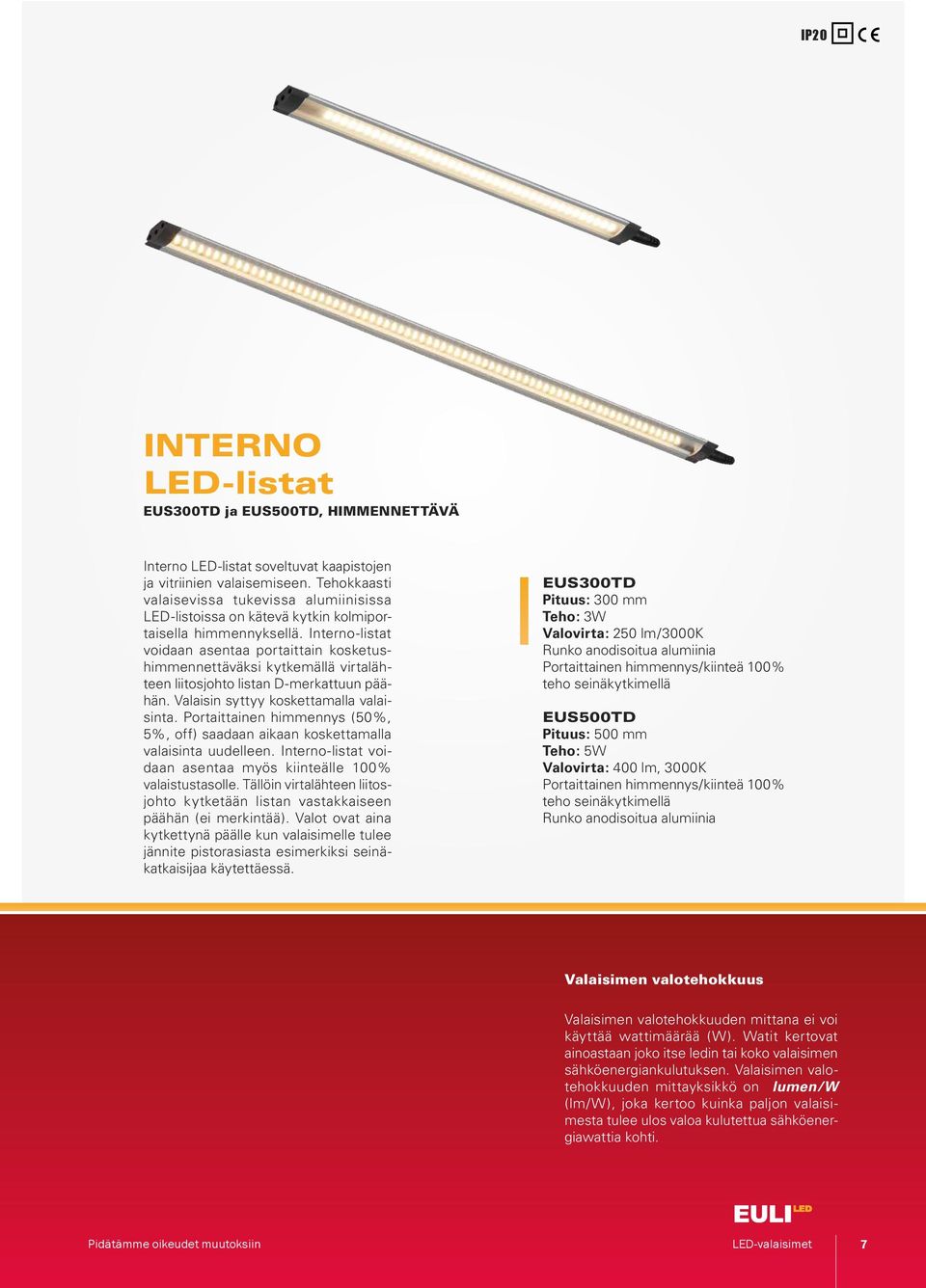

7 IP20 Interno LED-listat EUS300TD ja EUS500TD, Himmennettävä Interno LED-listat soveltuvat kaapistojen ja vitriinien valaisemiseen. Tehokkaasti valaisevissa tukevissa alumiinisissa LED-listoissa on kätevä kytkin kolmiportaisella himmennyksellä. Interno-listat voidaan asentaa portaittain kosketushimmennettäväksi kytkemällä virtalähteen liitosjohto listan D-merkattuun päähän. Valaisin syttyy koskettamalla valaisinta. Portaittainen himmennys (50%, 5%, off) saadaan aikaan koskettamalla valaisinta uudelleen. Interno-listat voidaan asentaa myös kiinteälle 100% valaistustasolle. Tällöin virtalähteen liitosjohto kytketään listan vastakkaiseen päähän (ei merkintää). Valot ovat aina kytkettynä päälle kun valaisimelle tulee jännite pistorasiasta esimerkiksi seinäkatkaisijaa käytettäessä. EUS300TD Pituus: 300 mm Teho: 3W Valovirta: 250 lm/3000k Runko anodisoitua alumiinia Portaittainen himmennys/kiinteä 100% teho seinäkytkimellä EUS500TD Pituus: 500 mm Teho: 5W Valovirta: 400 lm, 3000K Portaittainen himmennys/kiinteä 100% teho seinäkytkimellä Runko anodisoitua alumiinia Valaisimen valotehokkuus Valaisimen valotehokkuuden mittana ei voi käyttää wattimäärää (W). Watit kertovat ainoastaan joko itse ledin tai koko valaisimen sähköenergiankulutuksen. Valaisimen valotehokkuuden mittayksikkö on lumen/w (lm/w), joka kertoo kuinka paljon valaisimesta tulee ulos valoa kulutettua sähköenergiawattia kohti. Pidätämme oikeudet muutoksiin LED-valaisimet 7

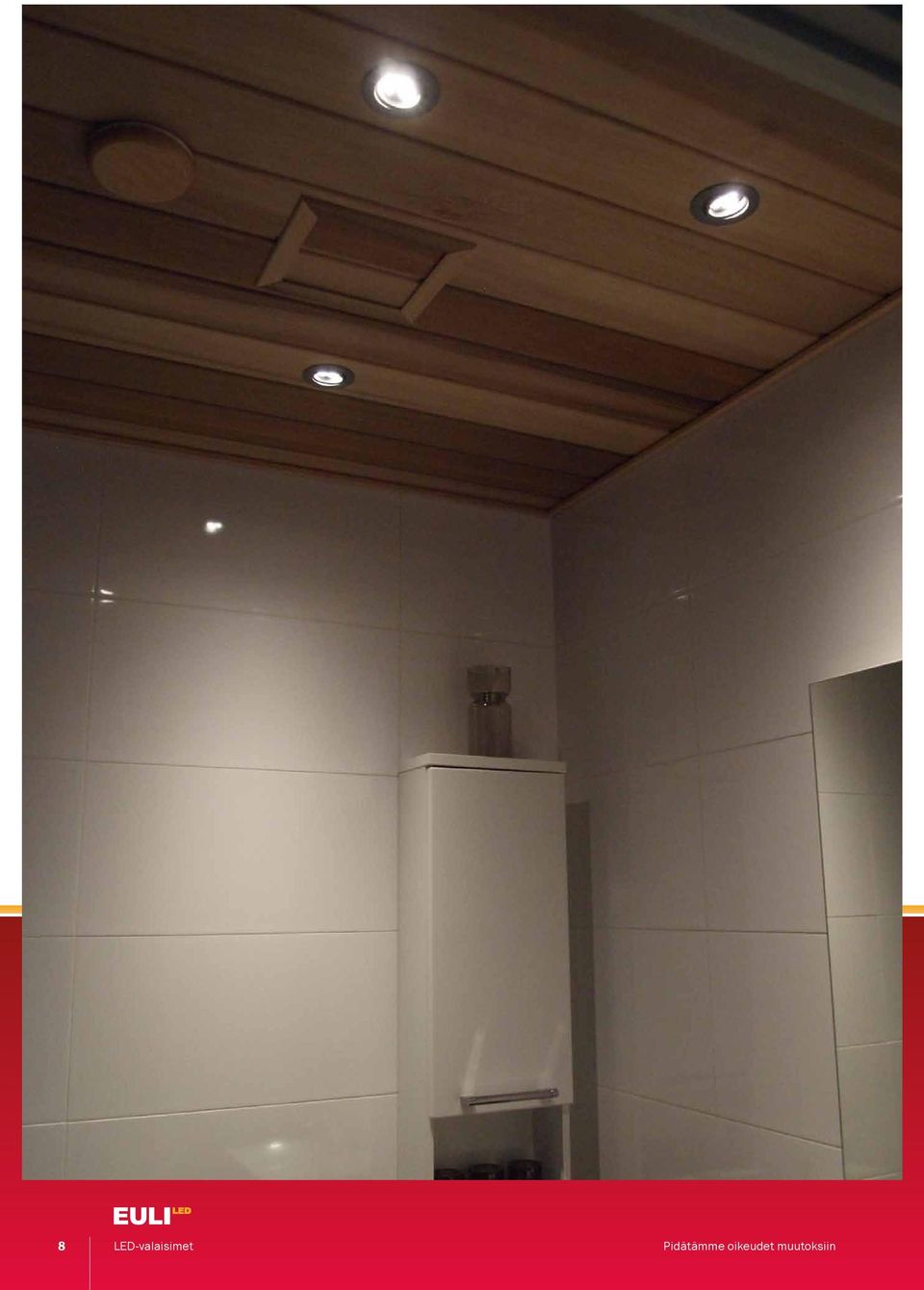

8 Valovirta: 3 x 100 lumenia Värilämpötila: 3000K Virrankulutus: 3x2W Valokeila: 45 astetta Halkaisija: 80 mm Korkeus: 14 mm Johtojen pituus: Valaisimelta jakotukille: xx Jakotukilta muuntajalle: xx Muuntajalta pistorasiaan: xx 8 LED-valaisimet Pidätämme oikeudet muutoksiin

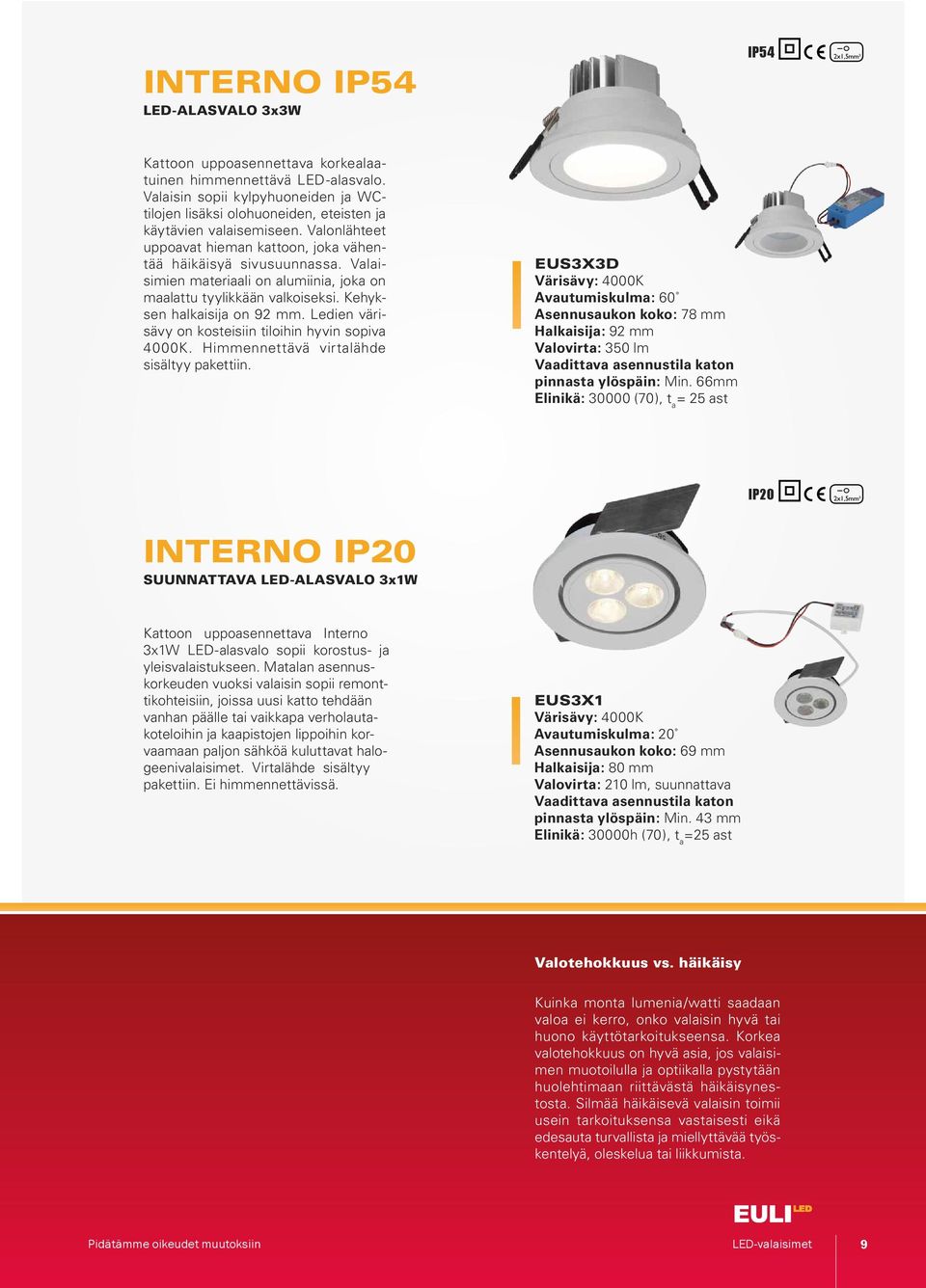

9 INTERNO IP54 LED-ALASVALO 3x3W IP54 2x1,5mm² Kattoon uppoasennettava korkealaatuinen himmennettävä LED-alasvalo. Valaisin sopii kylpyhuoneiden ja WCtilojen lisäksi olohuoneiden, eteisten ja käytävien valaisemiseen. Valonlähteet uppoavat hieman kattoon, joka vähentää häikäisyä sivusuunnassa. Valaisimien materiaali on alumiinia, joka on maalattu tyylikkään valkoiseksi. Kehyksen halkaisija on 92 mm. Ledien värisävy on kosteisiin tiloihin hyvin sopiva 4000K. Himmennettävä virtalähde sisältyy pakettiin. EUS3X3D Värisävy: 4000K Avautumiskulma: 60 Asennusaukon koko: 78 mm Halkaisija: 92 mm Valovirta: 350 lm Vaadittava asennustila katon pinnasta ylöspäin: Min. 66mm Elinikä: (70), t a = 25 ast IP20 2x1,5mm² INTERNO IP20 Suunnattava led-alasvalo 3x1W Kattoon uppoasennettava Interno 3x1W LED-alasvalo sopii korostus- ja yleisvalaistukseen. Matalan asennuskorkeuden vuoksi valaisin sopii remonttikohteisiin, joissa uusi katto tehdään vanhan päälle tai vaikkapa verholautakoteloihin ja kaapistojen lippoihin korvaamaan paljon sähköä kuluttavat halogeenivalaisimet. Virtalähde sisältyy pakettiin. Ei himmennettävissä. EUS3X1 Värisävy: 4000K Avautumiskulma: 20 Asennusaukon koko: 69 mm Halkaisija: 80 mm Valovirta: 210 lm, suunnattava Vaadittava asennustila katon pinnasta ylöspäin: Min. 43 mm Elinikä: 30000h (70), t a =25 ast Valotehokkuus vs. häikäisy Kuinka monta lumenia/watti saadaan valoa ei kerro, onko valaisin hyvä tai huono käyttötarkoitukseensa. Korkea valotehokkuus on hyvä asia, jos valaisimen muotoilulla ja optiikalla pystytään huolehtimaan riittävästä häikäisynestosta. Silmää häikäisevä valaisin toimii usein tarkoituksensa vastaisesti eikä edesauta turvallista ja miellyttävää työskentelyä, oleskelua tai liikkumista. Pidätämme oikeudet muutoksiin LED-valaisimet 9

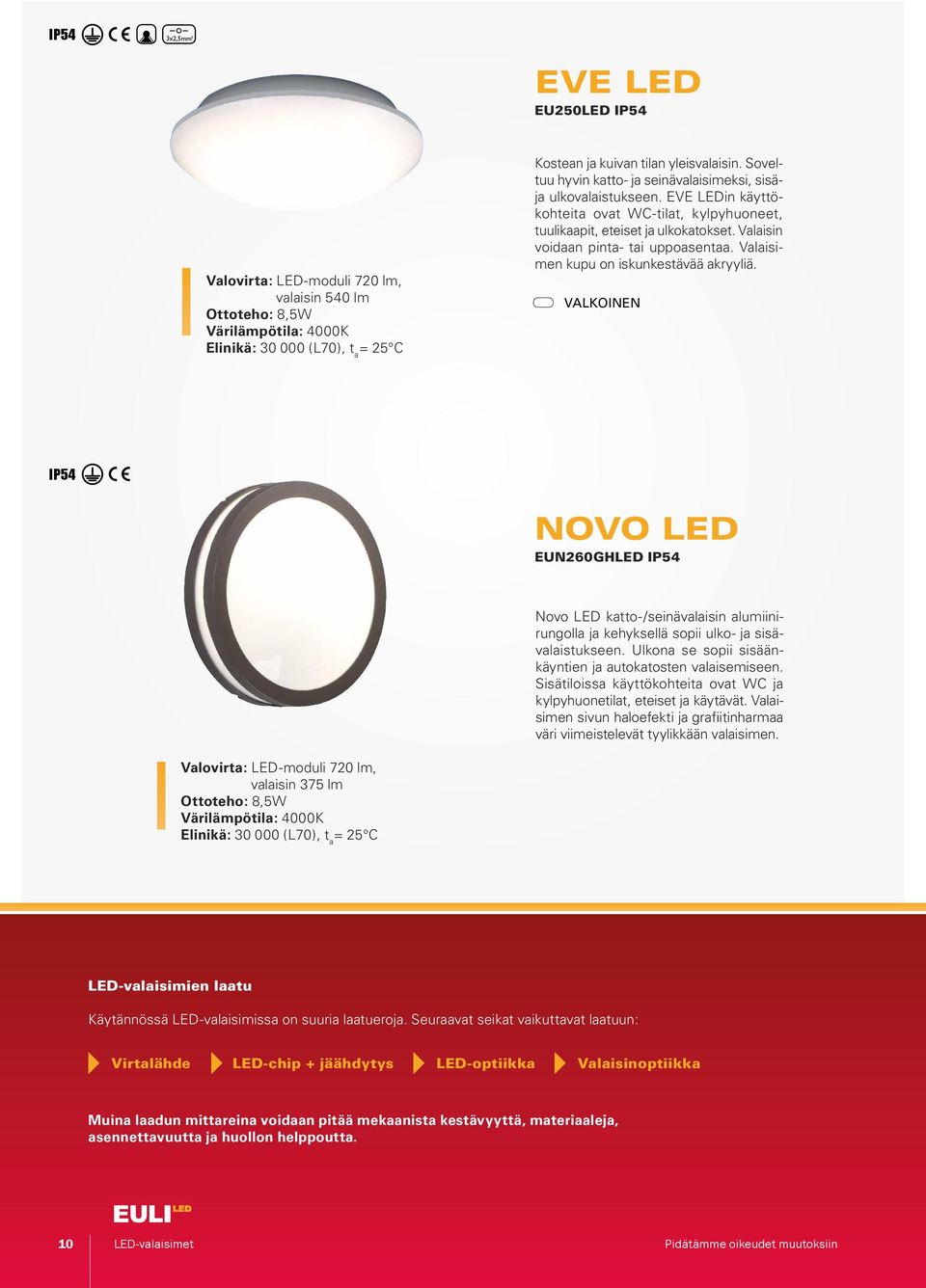

10 IP54 3x2,5mm² EVE LED EU250LED IP54 Valovirta: LED-moduli 720 lm, valaisin 540 lm Ottoteho: 8,5W Värilämpötila: 4000K Elinikä: (L70), t a = 25 C Kostean ja kuivan tilan yleisvalaisin. Soveltuu hyvin katto- ja seinävalaisimeksi, sisäja ulkovalaistukseen. EVE LEDin käyttökohteita ovat WC-tilat, kylpyhuoneet, tuulikaapit, eteiset ja ulkokatokset. Valaisin voidaan pinta- tai uppoasentaa. Valaisimen kupu on iskunkestävää akryyliä. Valkoinen IP54 Novo LED EUN260GHLED IP54 Novo LED katto-/seinävalaisin alumiinirungolla ja kehyksellä sopii ulko- ja sisävalaistukseen. Ulkona se sopii sisäänkäyntien ja autokatosten valaisemiseen. Sisätiloissa käyttökohteita ovat WC ja kylpyhuonetilat, eteiset ja käytävät. Valaisimen sivun haloefekti ja grafiitinharmaa väri viimeistelevät tyylikkään valaisimen. Valovirta: LED-moduli 720 lm, valaisin 375 lm Ottoteho: 8,5W Värilämpötila: 4000K Elinikä: (L70), t a = 25 C LED-valaisimien laatu Käytännössä LED-valaisimissa on suuria laatueroja. Seuraavat seikat vaikuttavat laatuun: Virtalähde LED-chip + jäähdytys LED-optiikka Valaisinoptiikka Muina laadun mittareina voidaan pitää mekaanista kestävyyttä, materiaaleja, asennettavuutta ja huollon helppoutta. 10 LED-valaisimet Pidätämme oikeudet muutoksiin

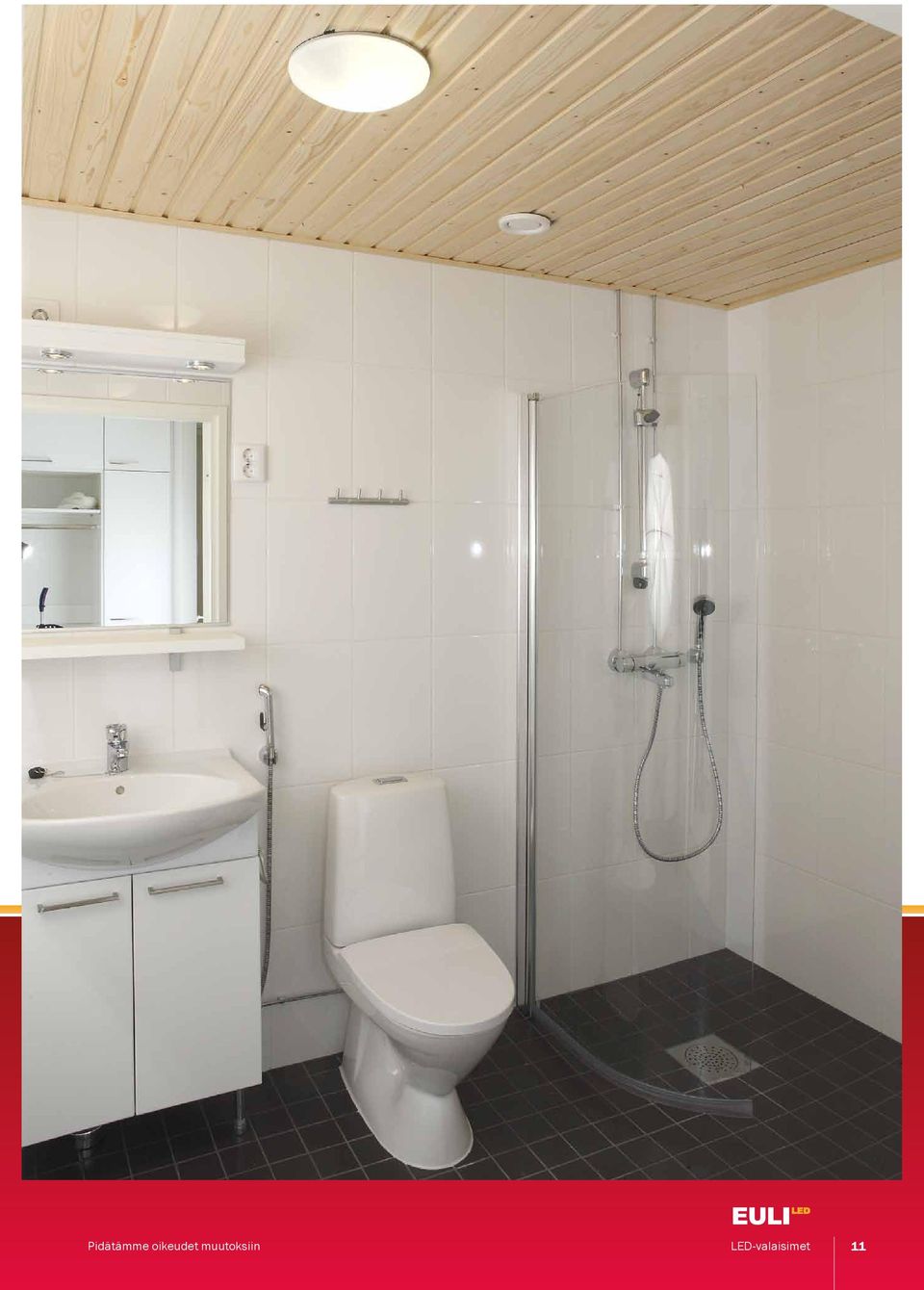

11 Valovirta: 3 x 100 lumenia Värilämpötila: 3000K Virrankulutus: 3x2W Valokeila: 45 astetta Halkaisija: 80 mm Korkeus: 14 mm Johtojen pituus: Valaisimelta jakotukille: xx Jakotukilta muuntajalle: xx Muuntajalta pistorasiaan: xx Pidätämme oikeudet muutoksiin LED-valaisimet 11

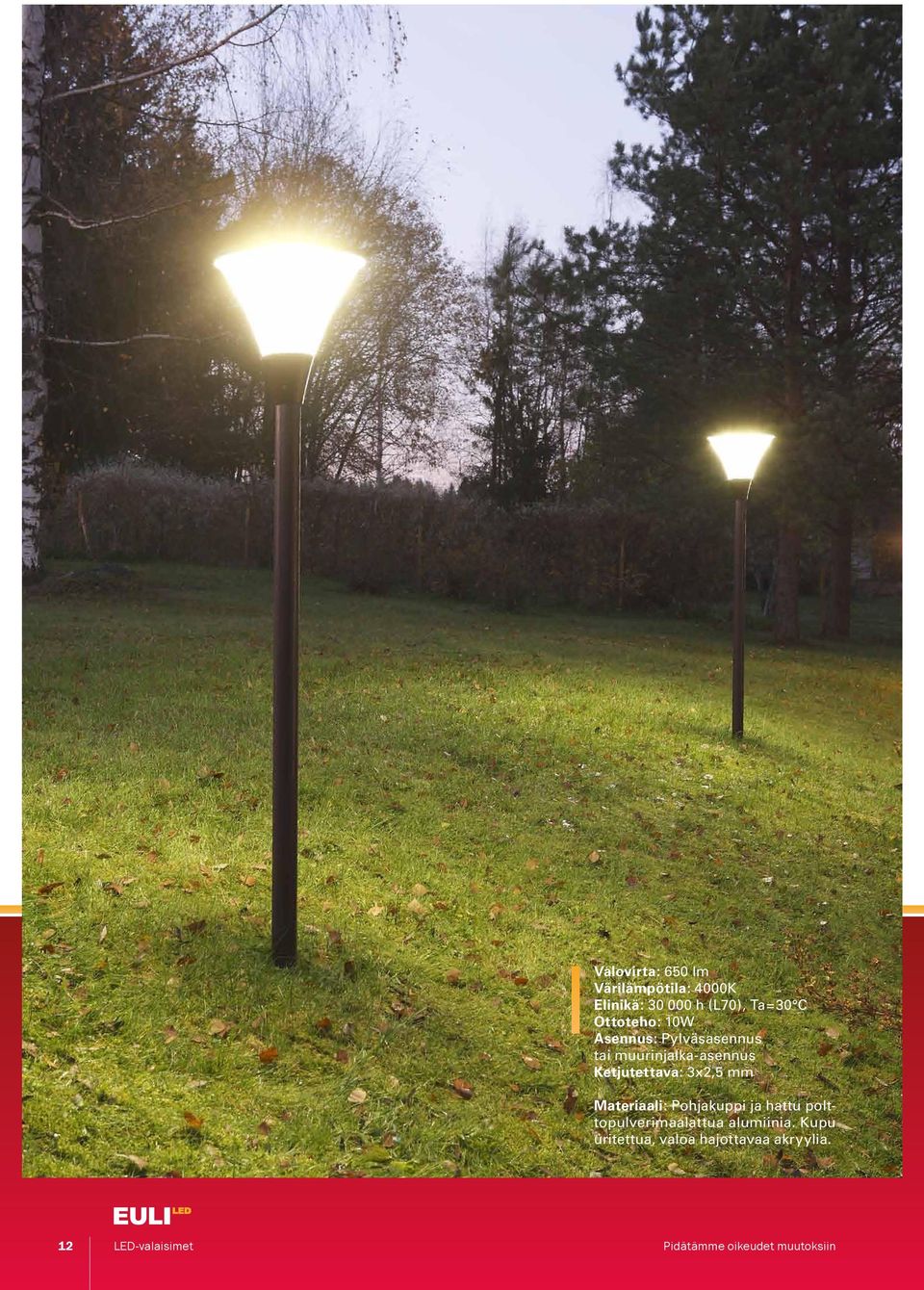

12 Valovirta: 3 x 100 lumenia Värilämpötila: 3000K Virrankulutus: 3x2W Valokeila: 45 astetta Halkaisija: 80 mm Korkeus: 14 mm Johtojen pituus: Valaisimelta jakotukille: xx Jakotukilta muuntajalle: xx Muuntajalta pistorasiaan: xx Valovirta: 650 lm Värilämpötila: 4000K Elinikä: h (L70), Ta=30 C Ottoteho: 10W Asennus: Pylväsasennus tai muurinjalka-asennus Ketjutettava: 3x2,5 mm Materiaali: Pohjakuppi ja hattu polttopulverimaalattua alumiinia. Kupu uritettua, valoa hajottavaa akryylia. 12 LED-valaisimet Pidätämme oikeudet muutoksiin

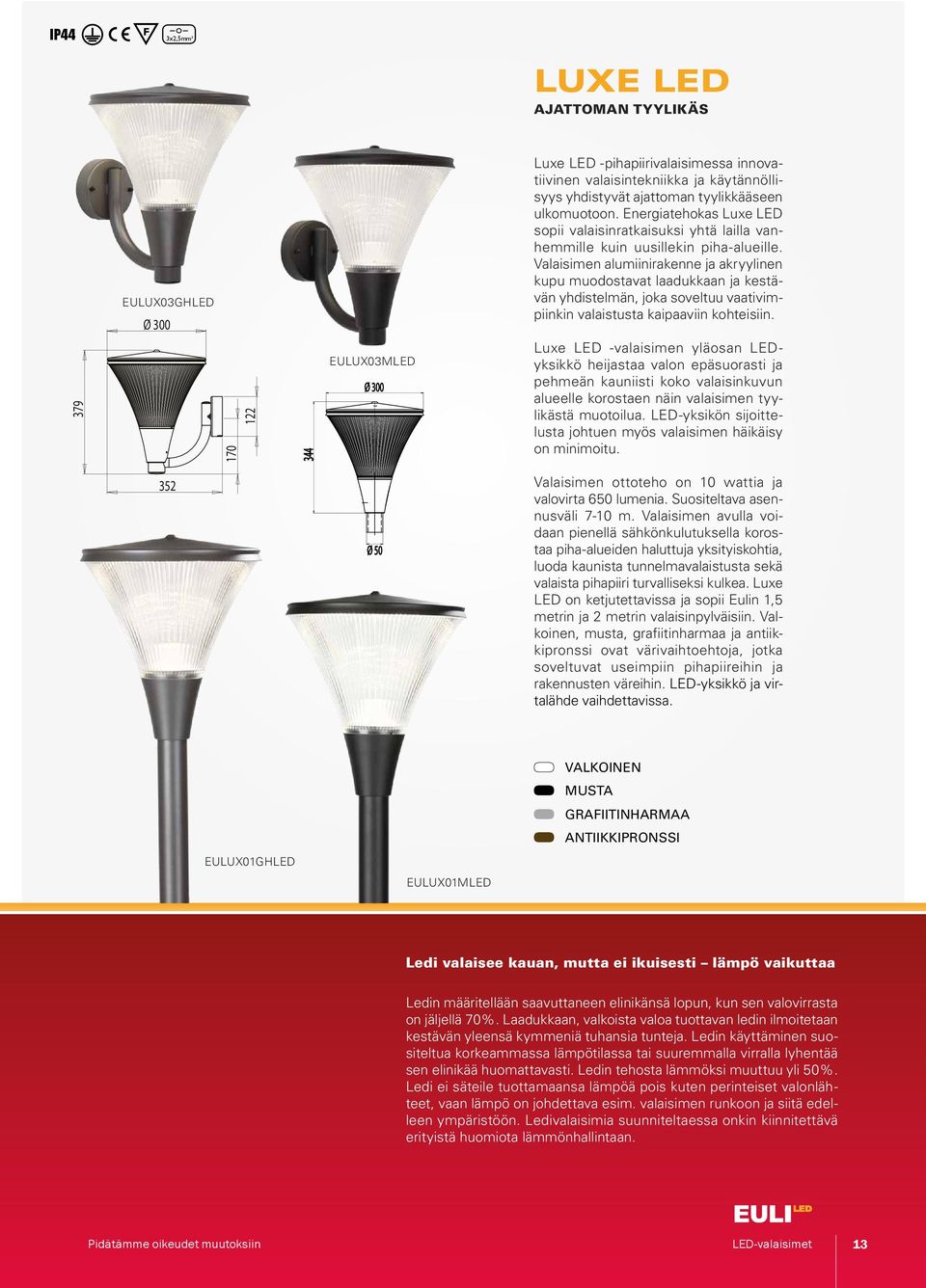

13 IP44 3x2,5mm² LUXE LED ajattoman tyylikäs EULUX03GHLED Ø 300 Luxe LED -pihapiirivalaisimessa innovatiivinen valaisintekniikka ja käytännöllisyys yhdistyvät ajattoman tyylikkääseen ulkomuotoon. Energiatehokas Luxe LED sopii valaisinratkaisuksi yhtä lailla vanhemmille kuin uusillekin piha-alueille. Valaisimen alumiinirakenne ja akryylinen kupu muodostavat laadukkaan ja kestävän yhdistelmän, joka soveltuu vaativimpiinkin valaistusta kaipaaviin kohteisiin EULUX03MLED Ø 300 Luxe LED -valaisimen yläosan LEDyksikkö heijastaa valon epäsuorasti ja pehmeän kauniisti koko valaisinkuvun alueelle korostaen näin valaisimen tyylikästä muotoilua. LED-yksikön sijoittelusta johtuen myös valaisimen häikäisy on minimoitu. 352 Ø 50 Valaisimen ottoteho on 10 wattia ja valovirta 650 lumenia. Suositeltava asennusväli 7-10 m. Valaisimen avulla voidaan pienellä sähkönkulutuksella korostaa piha-alueiden haluttuja yksityiskohtia, luoda kaunista tunnelmavalaistusta sekä valaista pihapiiri turvalliseksi kulkea. Luxe LED on ketjutettavissa ja sopii Eulin 1,5 metrin ja 2 metrin valaisinpylväisiin. Valkoinen, musta, grafiitinharmaa ja antiikkipronssi ovat värivaihtoehtoja, jotka soveltuvat useimpiin pihapiireihin ja rakennusten väreihin. LED-yksikkö ja virtalähde vaihdettavissa. EULUX01GHLED EULUX01MLED Valkoinen musta grafiitinharmaa antiikkipronssi Ledi valaisee kauan, mutta ei ikuisesti lämpö vaikuttaa Ledin määritellään saavuttaneen elinikänsä lopun, kun sen valovirrasta on jäljellä 70%. Laadukkaan, valkoista valoa tuottavan ledin ilmoitetaan kestävän yleensä kymmeniä tuhansia tunteja. Ledin käyttäminen suositeltua korkeammassa lämpötilassa tai suuremmalla virralla lyhentää sen elinikää huomattavasti. Ledin tehosta lämmöksi muuttuu yli 50%. Ledi ei säteile tuottamaansa lämpöä pois kuten perinteiset valonlähteet, vaan lämpö on johdettava esim. valaisimen runkoon ja siitä edelleen ympäristöön. Ledivalaisimia suunniteltaessa onkin kiinnitettävä erityistä huomiota lämmönhallintaan. Pidätämme oikeudet muutoksiin LED-valaisimet 13

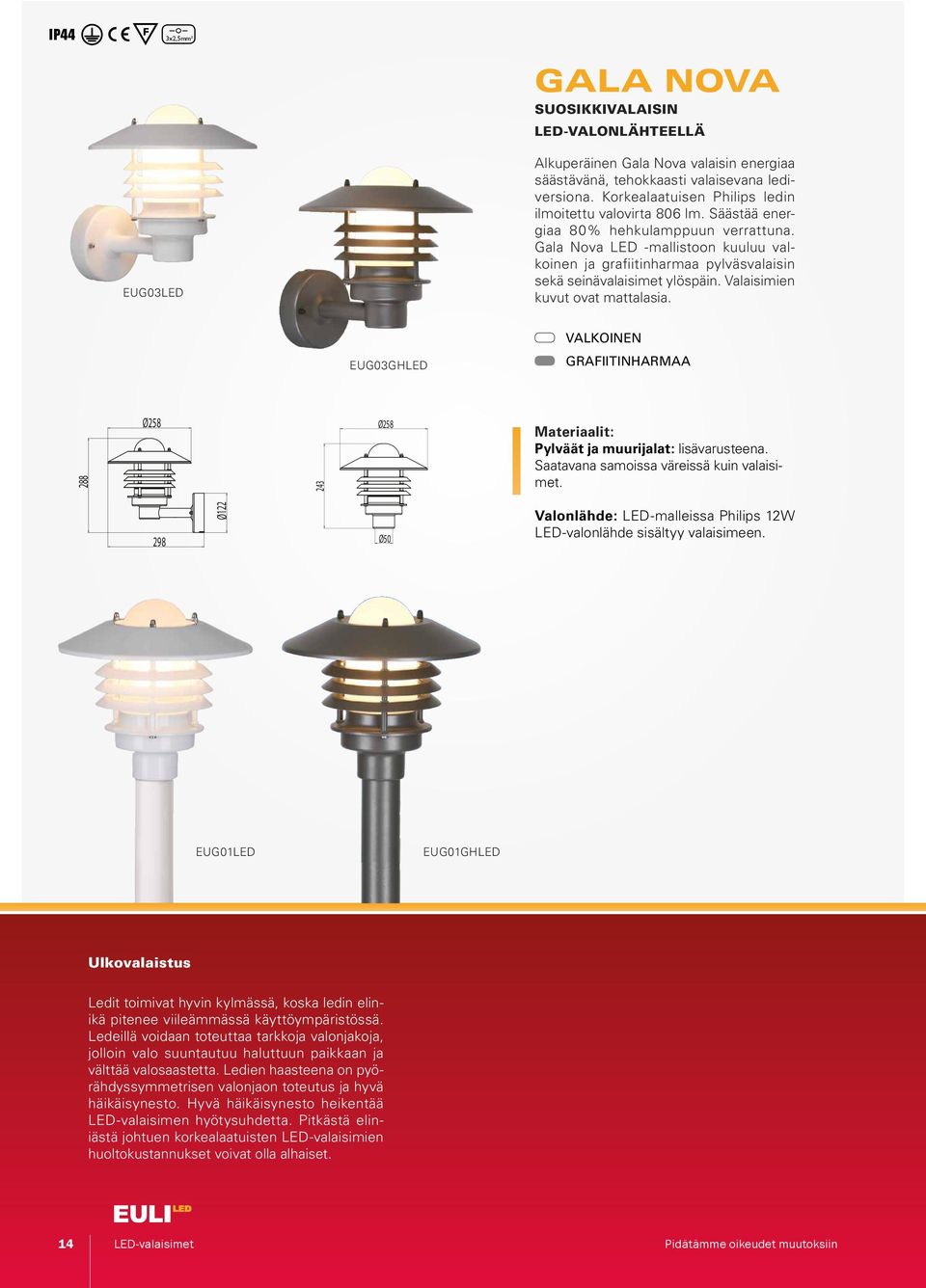

14 IP44 3x2,5mm² GALA NOVA Suosikkivalaisin LED-valonlähteellä EUG03LED Alkuperäinen Gala Nova valaisin energiaa säästävänä, tehokkaasti valaisevana lediversiona. Korkealaatuisen Philips ledin ilmoitettu valovirta 806 lm. Säästää energiaa 80% hehkulamppuun verrattuna. Gala Nova LED -mallistoon kuuluu valkoinen ja grafiitinharmaa pylväsvalaisin sekä seinävalaisimet ylöspäin. Valaisimien kuvut ovat mattalasia. Valkoinen EUG03GHLED grafiitinharmaa 288 Ø Ø258 Materiaalit: Pylväät ja muurijalat: lisävarusteena. Saatavana samoissa väreissä kuin valaisimet. 298 Ø122 Ø50 Valonlähde: LED-malleissa Philips 12W LED-valonlähde sisältyy valaisimeen. EUG01LED EUG01GHLED Ulkovalaistus Ledit toimivat hyvin kylmässä, koska ledin elinikä pitenee viileämmässä käyttöympäristössä. Ledeillä voidaan toteuttaa tarkkoja valonjakoja, jolloin valo suuntautuu haluttuun paikkaan ja välttää valosaastetta. Ledien haasteena on pyörähdyssymmetrisen valonjaon toteutus ja hyvä häikäisynesto. Hyvä häikäisynesto heikentää LED-valaisimen hyötysuhdetta. Pitkästä eliniästä johtuen korkealaatuisten LED-valaisimien huoltokustannukset voivat olla alhaiset. 14 LED-valaisimet Pidätämme oikeudet muutoksiin

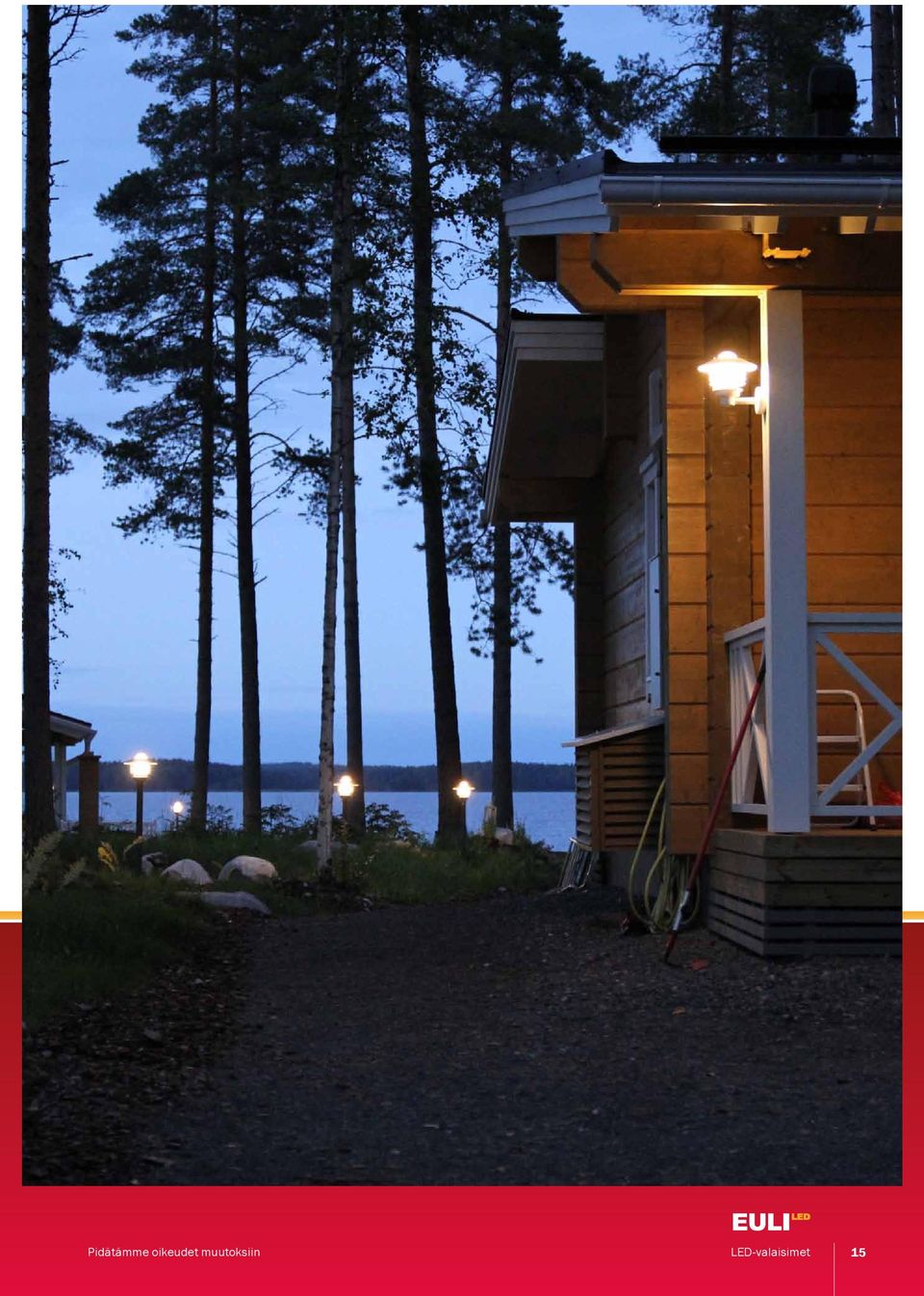

15 Valovirta: 3 x 100 lumenia Värilämpötila: 3000K Virrankulutus: 3x2W Valokeila: 45 astetta Halkaisija: 80 mm Korkeus: 14 mm Johtojen pituus: Valaisimelta jakotukille: xx Jakotukilta muuntajalle: xx Muuntajalta pistorasiaan: xx Pidätämme oikeudet muutoksiin LED-valaisimet 15

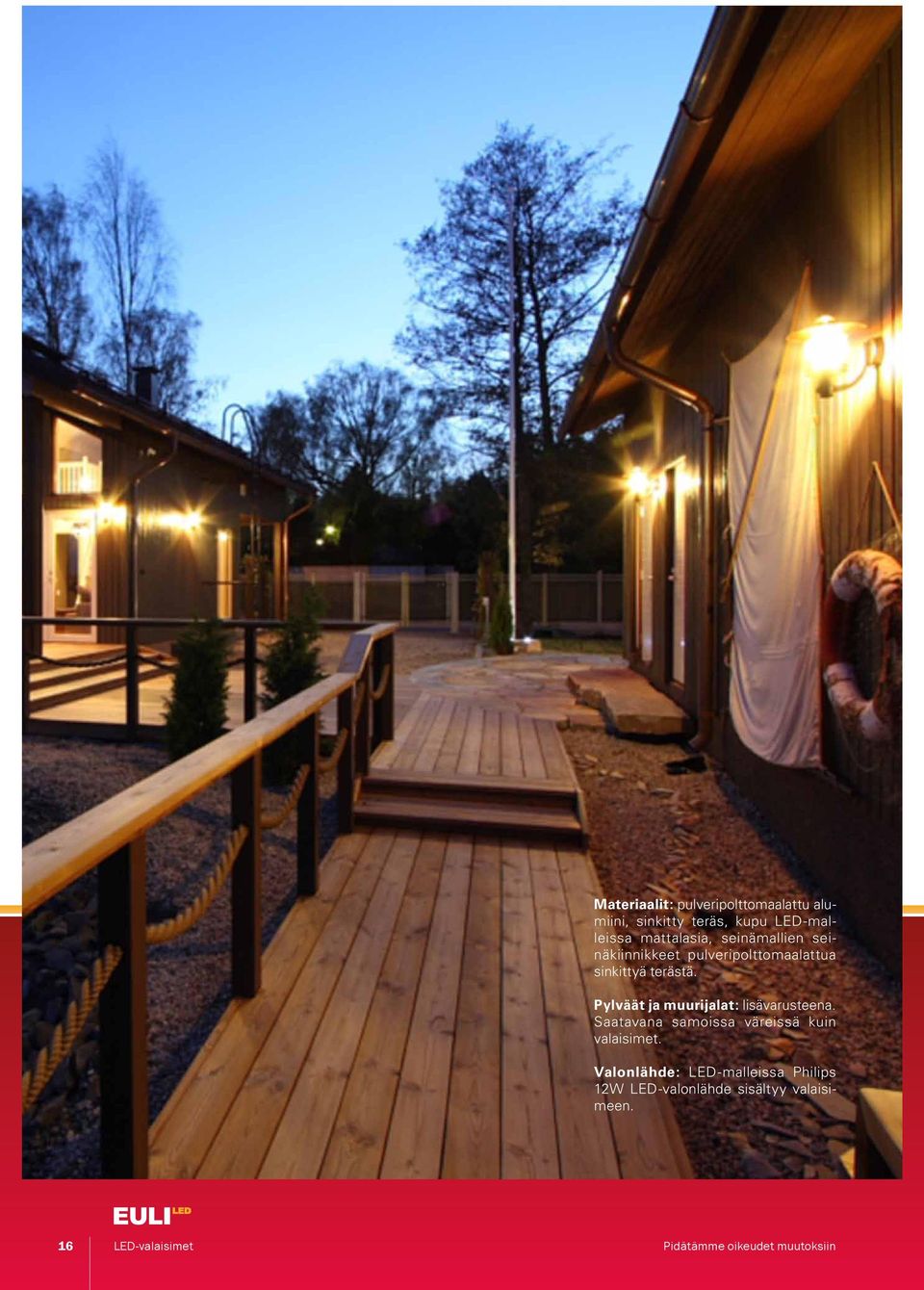

16 Valovirta: 3 x 100 lumenia Värilämpötila: 3000K Virrankulutus: 3x2W Valokeila: 45 astetta Halkaisija: 80 mm Korkeus: 14 mm Johtojen pituus: Valaisimelta jakotukille: xx Jakotukilta muuntajalle: xx Muuntajalta pistorasiaan: xx Materiaalit: pulveripolttomaalattu alumiini, sinkitty teräs, kupu LED-malleissa mattalasia, seinämallien seinäkiinnikkeet pulveripolttomaalattua sinkittyä terästä. Pylväät ja muurijalat: lisävarusteena. Saatavana samoissa väreissä kuin valaisimet. Valonlähde: LED-malleissa Philips 12W LED-valonlähde sisältyy valaisimeen. 16 LED-valaisimet Pidätämme oikeudet muutoksiin

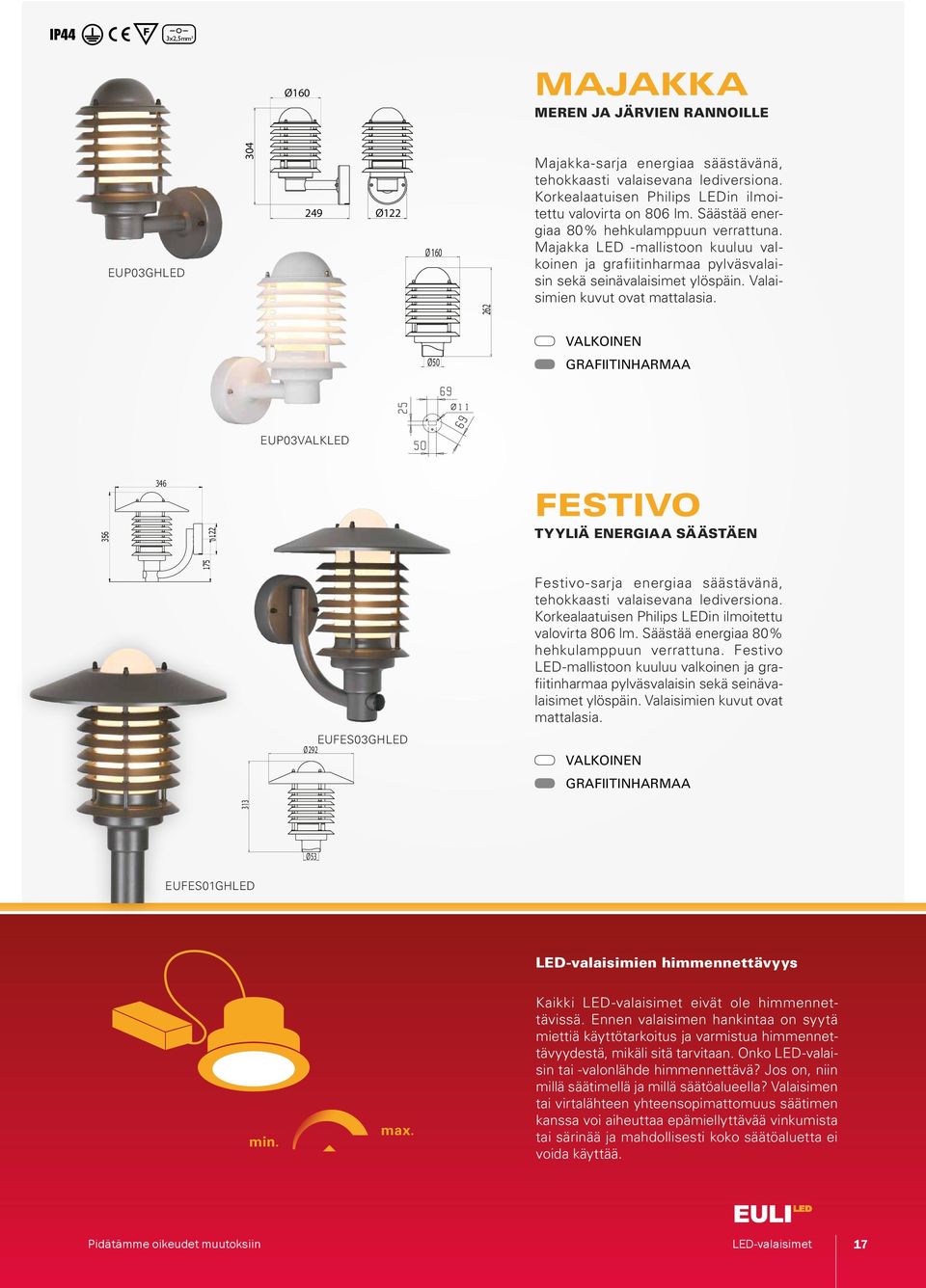

17 IP44 3x2,5mm² Ø160 MAJAKKA Meren ja järvien rannoille EUP03GHLED Ø122 Ø Majakka-sarja energiaa säästävänä, tehokkaasti valaisevana lediversiona. Korkealaatuisen Philips LEDin ilmoitettu valovirta on 806 lm. Säästää energiaa 80% hehkulamppuun verrattuna. Majakka LED -mallistoon kuuluu valkoinen ja grafiitinharmaa pylväsvalaisin sekä seinävalaisimet ylöspäin. Valaisimien kuvut ovat mattalasia. Valkoinen Ø50 grafiitinharmaa EUP03VALKLED Ø122 FESTIVO Tyyliä energiaa säästäen EUFES03GHLED Ø292 Festivo-sarja energiaa säästävänä, tehokkaasti valaisevana lediversiona. Korkealaatuisen Philips LEDin ilmoitettu valovirta 806 lm. Säästää energiaa 80% hehkulamppuun verrattuna. Festivo LED-mallistoon kuuluu valkoinen ja grafiitinharmaa pylväsvalaisin sekä seinävalaisimet ylöspäin. Valaisimien kuvut ovat mattalasia. Valkoinen grafiitinharmaa Ø53 EUFES01GHLED LED-valaisimien himmennettävyys min. max. Kaikki LED-valaisimet eivät ole himmennettävissä. Ennen valaisimen hankintaa on syytä miettiä käyttötarkoitus ja varmistua himmennettävyydestä, mikäli sitä tarvitaan. Onko LED-valaisin tai -valonlähde himmennettävä? Jos on, niin millä säätimellä ja millä säätöalueella? Valaisimen tai virtalähteen yhteensopimattomuus säätimen kanssa voi aiheuttaa epämiellyttävää vinkumista tai särinää ja mahdollisesti koko säätöaluetta ei voida käyttää. Pidätämme oikeudet muutoksiin LED-valaisimet 17

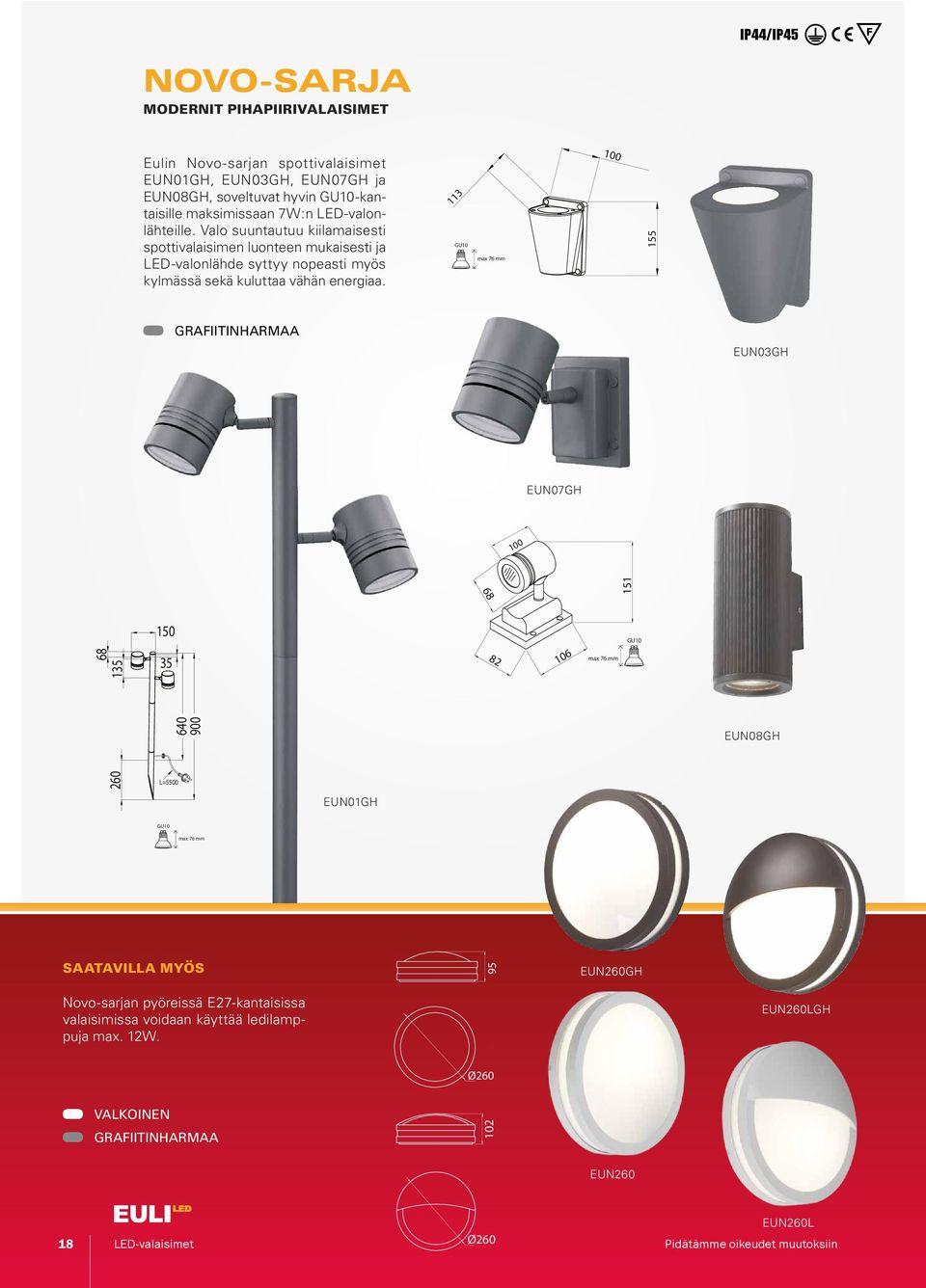

18 IP44/IP45 NOVO-SARJA Modernit pihapiirivalaisimet Eulin Novo-sarjan spottivalaisimet EUN01GH, EUN03GH, EUN07GH ja EUN08GH, soveltuvat hyvin GU10-kantaisille maksimissaan 7W:n LED-valonlähteille. Valo suuntautuu kiilamaisesti spottivalaisimen luonteen mukaisesti ja LED-valonlähde syttyy nopeasti myös kylmässä sekä kuluttaa vähän energiaa. 113 GU10 max 76 mm grafiitinharmaa EUN03GH EUN07GH max 76 mm GU GU10 EUN08GH 260 L=5500 max 76 mm EUN01GH GU L=5500 max 76 mm saatavilla myös 95 EUN260GH Novo-sarjan pyöreissä E27-kantaisissa valaisimissa voidaan käyttää ledilamppuja max. 12W. 59 Ø EUN260LGH Ø260 Valkoinen grafiitinharmaa 102 EUN260 Ø14 59 EUN260L 18 LED-valaisimet Ø260 Pidätämme oikeudet muutoksiin

19 Pidätämme oikeudet muutoksiin LED-valaisimet 19

20 EULI OY - Hepolammentie 25 - FI Lohja - Tel Fax Y
