1 VALAISINVARAOSAT VALAISIMET 2013

2 Halloman Oy Halloman Oy on valaisinvaraosien valmistukseen ja markkinointiin sekä projektivalaistuksen erikoistunut yritys. Hallomanin toiminta perustuu kykyyn huomioida asiakkaiden yksillölliset vaatimukset. Tämä toteutetaan kestävän kulutuksen sekä kustannustehokkaan toimintatapamme kautta. Hallomanin henkilökunnalla on vuosikymmenien kokemus valaistuksesta. Halloman tarjoaa valaisinkupuja sekä muita valaisinosia useiden johtavien valaisinvalmistajien tuotteisiin. Valaisinalan osaamisen siirrämme myös tilaustyönä tehtävien valaisinkupujen sekä varaosien valmistukseen. Varaosapalvelu Valaisimien toimintaikää saadaan usein pidennettyä vuosilla hankkimalla niihin varaosia. Halloman varosapalvelu auttaa kaikissa valaisimien varaosiin liittyvissä asioissa. Kattavassa varaosamallistossamme on runsaasti tuotteita johtavien valaisinvalmistajien mallistoista. Valaisinkupumallistomme lisäksi valmistamme varaosia ja valaisinkupuja tilaustyönä. Valmistamme asiakkaan mallin mukaan yksittäisiä kappaleita ja erikoissarjoja. Valaisimet &valaistustarvikkeet Uutuutena Halloman tarjoaa nyt myös vähän energiaa kuluttavia led- muurivalaisimia ja pistorasioita. Muuriin integroitavat ledvalaisimet ja pistorasiat viimeistelevät siistin pihan ja luovat turvallisuutta. Halloman Oy Ratastie Nummela Puh. (09) Fax (09) Myynti Pertti Hiltunen puh Pekka Halonen puh Tanja Halonen puh info@halloman.fi 2

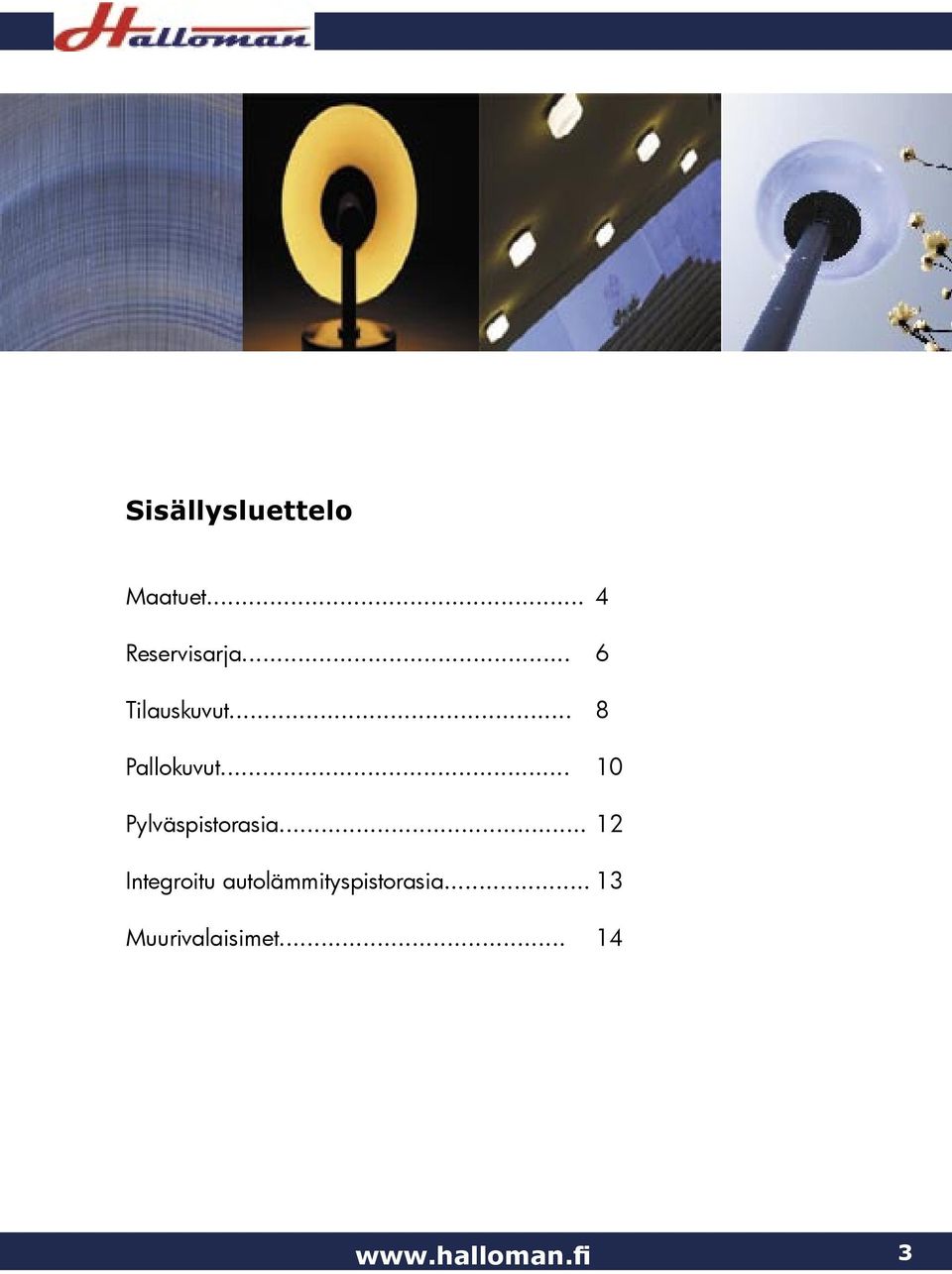

3 Sisällysluettelo Maatuet... Reservisarja... Tilauskuvut... Pallokuvut... Pylväspistorasia Integroitu autolämmityspistorasia Muurivalaisimet

4 Kevyet maatuet Maajussi, pikkujussi ja pollarimaatuki Halloman Maajusseilla pystytät ja perustat minkä tahansa pylvään tehokkaasti, helposti ja kevyesti. Maajussin ja Pikkujussin käyttökohteita ovat pylväsvalaisimet, pollarit, aidantolpat, liikennemerkit, autolämmitystolpat ja opastetaulut. Pollari maatuella matalien pollarivalaisimien perustaminen on helppoa ja vaivatonta. Betoninen maatuki painaa huomattavasti enemmän kuin lasikuituvahvisteinen Maajussi tai Pikkujussi. Maatukien kuljetus ja käsittely onkin kevyttä sekä vaivatonta. Maatukien asennus on helppoa, sillä erillisiä pylväsjalustojen valuja ei tarvita. Pylväsjalustojen uudentyyppinen muotoilu sekä ken nomainen rakenne tiivistävät jalustan maahan tukevasti. Maatuen sisään kiristysrenkaalla kiristettävä pylväs jäykistää jalustan rakenteen. Useiden kennojen sisälle puristuva maaaines antaa laajan kontaktipinnan maahan, jonka avulla pylväs kiinnittyy tiiviisti maaperään. MT60 Maajussin mukana toimitetaan sovite 50 mm pylvästä varten. UUTUUS Pollari maatuki Pollari maatuella voidaan perustaa ruuvikiinnitteinen pylväsvalaisin maahan. Pollarivalaisin kiinnitetään ruuvilla alalaipasta maatuen ylälevyyn. Valaisimen kiinnitysreikien kohdalle porataan vastaavat reiät jalustan ylälevyyn. Valaisin kiinnitetään ruuveilla maatuen ylälevyyn. Pollari maatuki upotetaan maahan niin, että maatuen yläpinta jää maanpinnan korkeudelle. 4

5 Tekniset tiedot UUTUUS 250 mm 190 mm 340 mm 400 mm 400 mm 340 mm 200 mm 200 mm 200 mm MT50/60 Maajussi MT50 Pikkujussi MT01P Pollari maatuki pylvään Ø 60 mm pylvään korkeus 2,0-3,5 m jalustan korkeus 400 mm jalustan pohjan Ø 200 mm siivekkeen korkeus 340 mm jalustan paino 0,5 kg pylvään Ø 50 mm pylvään korkeus 1,2-1,5 m jalustan korkeus 250 mm jalustan pohjan Ø 200 mm siivekkeen korkeus 190 mm jalustan paino 0,25 kg pollarin korkeus 1 m jalustan korkeus 400 mm jalustan pohjan Ø 200 mm siivekkeen korkeus 340 mm jalustan paino 0,9 kg Useat käyttökohteet 5

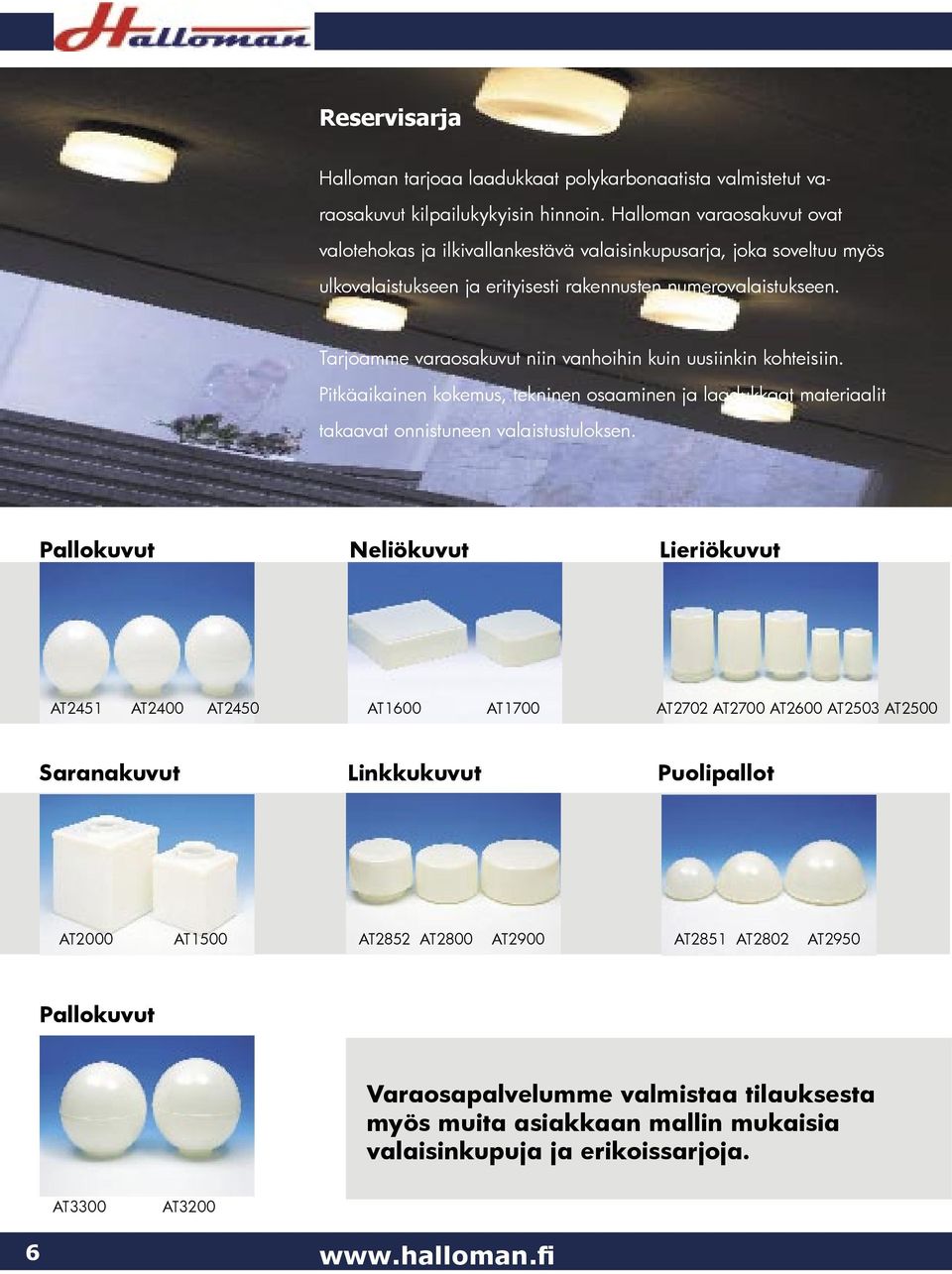

6 Reservisarja Halloman tarjoaa laadukkaat polykarbonaatista valmistetut varaosakuvut kilpailukykyisin hinnoin. Halloman varaosakuvut ovat valotehokas ja ilkivallankestävä valaisinkupusarja, joka soveltuu myös ulkovalaistukseen ja erityisesti rakennusten numerovalaistukseen. Tarjoamme varaosakuvut niin vanhoihin kuin uusiinkin kohteisiin. Pitkäaikainen kokemus, tekninen osaaminen ja laadukkaat materiaalit takaavat onnistuneen valaistustuloksen. Pallokuvut Neliökuvut Lieriökuvut AT2451 AT2400 AT2450 AT1600 AT1700 AT2702 AT2700 AT2600 AT2503 AT2500 Saranakuvut Linkkukuvut Puolipallot AT2000 AT1500 AT2852 AT2800 AT2900 AT2851 AT2802 AT2950 Pallokuvut Varaosapalvelumme valmistaa tilauksesta myös muita asiakkaan mallin mukaisia valaisinkupuja ja erikoissarjoja. AT3300 AT3200 6

7 SSTL koodi tyyppi mitat mm kierre/kanta/ aukko mm Saranakuvut AT1500 saranakupu 150x150x150 kaula Ø AT2000 saranakupu 200x200x200 kaula Ø 100 Linkkukuvut AT2900 linkkukupu 300x135 aukko Ø AT2902 linkkukupu 300x135 aukko Ø AT2800 linkkukupu 240x135 aukko Ø AT2850 linkkukupu 245x130 kierre Ø AT2852 linkkukupu 245x130 kierre Ø AT2800 linkkukupu 245x130 aukko Ø 150 Lieriökuvut AT2702 lieriökupu 125x145 kierre Ø AT2700 lieriökupu 125x145 kierre Ø AT2600 lieriökupu 125x145 kierre Ø AT2503 lieriökupu 80x75 kierre Ø AT2502 lieriökupu 80x120 kierre Ø AT2500 lieriökupu 80x120 kierre Ø AT2801 lieriökupu 240x140 aukko Ø 150 ruuviikiinnitys Neliökuvut AT1600 neliökupu 290x290x90 kaula 250x AT1700 neliökupu 220x220x80 kaula 190X190 Puolipallot AT2950 puolipallo 300x190 aukko Ø AT2802 puolipallo 245x130 aukko Ø AT2851 puolipallo 190x100 aukko Ø AT2803 puolipallo 245X135 aukko Ø 150 ruuvikiinnitys Pallokuvut AT2450 pallokupu Ø 190 kierre AT2400 pallokupu Ø 160 kierre 85 AT2420 pallokupu Ø 200 kierre AT2451 pallokupu Ø 190 kaula 100 ruuvikiinnitys AT3300 pallokupu Ø 300 kaula AT3200 pallokupu Ø 300 kaula 125 7

8 Varaosat asiakkaan mallista Vakiokupumallistomme lisäksi valmistamme varaosia ja valaisinkupuja tilaustyönä. Valmistamme asiakkaan mallin mukaan yksittäisiä kappaleita ja erikoissarjoja. Pitkäaikainen kokemus, tekninen osaaminen ja laadukkaat materiaalit takaavat onnistuneen lopputuloksen. Varaosapalvelumme laskee teille tarjouksen haluamastanne varaosasta toimittamienne mittapiirustusten tai mallin mukaan. Tällä aukeamalla esimerkkejä tekemistämme varaosista. HA2008/6 HA2013/1 Ø 270 mm h 110 mm Ø aukko 230 mm Ø 600 mm h 350 mm Ø aukko 2 X 140 mm HA2008/1 HA1013/2 Ø 360 mm h 160 mm Ø aukko 330mm Ø 600 mm h 350 mm Ø ylä aukko 13 mm Ø ala aukko 195 mm HA1013 HA2008/2 Ø 300 mm h 135 mm Ø aukko 220/200 Ø 195x195 mm h 60 mm Ø aukko 195 mm HA2008/3 Ø 240 mm h 240 mm Ø aukko150 mm HA2008/4 GLAMOX Ø 215 mm h 87 mm Ø aukko 198 mm 8

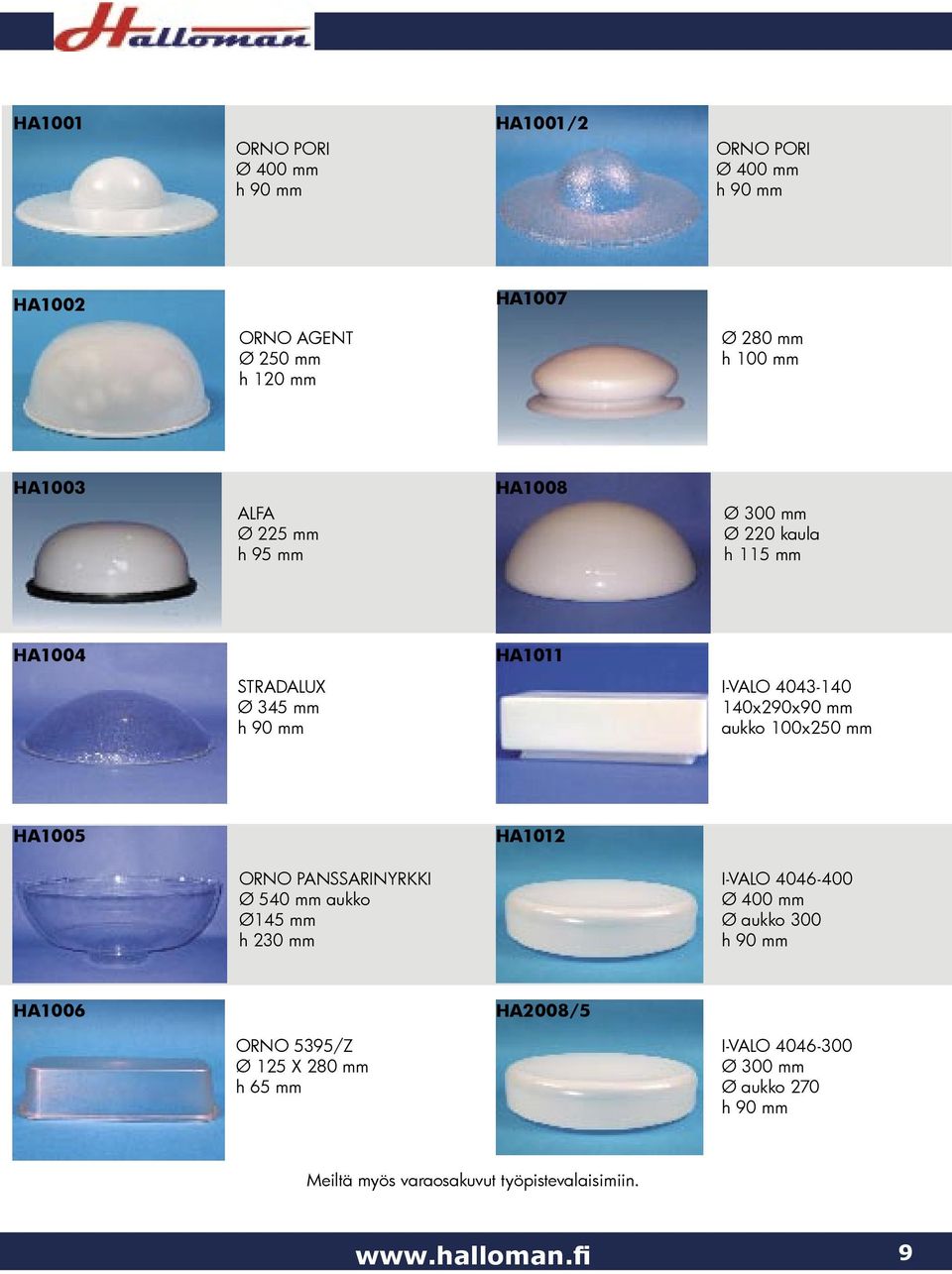

9 HA1001 ORNO PORI Ø 400 mm h 90 mm HA1001/2 ORNO PORI Ø 400 mm h 90 mm HA1002 HA1007 ORNO AGENT Ø 250 mm h 120 mm Ø 280 mm h 100 mm HA1003 ALFA Ø 225 mm h 95 mm HA1008 Ø 300 mm Ø 220 kaula h 115 mm HA1004 HA1011 STRADALUX Ø 345 mm h 90 mm I-VALO x290x90 mm aukko 100x250 mm HA1005 HA1012 ORNO PANSSARINYRKKI Ø 540 mm aukko Ø145 mm h 230 mm I-VALO Ø 400 mm Ø aukko 300 h 90 mm HA1006 HA2008/5 ORNO 5395/Z Ø 125 X 280 mm h 65 mm I-VALO Ø 300 mm Ø aukko 270 h 90 mm Meiltä myös varaosakuvut työpistevalaisimiin. 9

10 Pallokuvut Pallokuvut ovat erinomainen ulkovalaisimien vaihtoehto. Kauttamme voitte tilata pallokupuja lähes kaikkiin valaisintyyppeihin. Pallokupujen valmistusmateriaaleja ovat polykaronaatti- tai akryylimuovi. Nämä muovit ovat erittäin kestäviä ja pitkäaikaisia. Vakiomalliemme pallokuvun halkaisija voi olla joko 190 mm, 250 mm, 300 mm tai 400 mm. Ø 250 mm pallo soveltuu käytettäväksi seinäkiinnikkeen kanssa seinäpinnoissa kun taas Ø 300 mm ja Ø 400 mm kupujen käyttökohteet ovat usein pylväsvalaisimissa. Halloman nimi väri Ø mitat mm aukko Ø mm sopii tuotteisiin koodi HA1010 Orno Bolero AT250120OPB opaali 250 kaulus ,5347,5348 AT300140OPL opaali 300 kaulus ,5347,5348 AT400180OPB opaali 400 kaulus ,5357 AT400150OP opaali 400 aukko ,5357 AT250120KB kirkas 250 kaulus ,5347,5348 AT300140KB kirkas 300 kaulus ,5347,5348 AT400180KB kirkas 400 kaulus ,5357 AT400150K kirkas 400 aukko ,

11 SSTL koodi väri Ø mitat mm kierre/kanta/ aukko Ø mm Ø 250 AT250100K kirkas 250 aukko 100 AT250100OP opaali 250 aukko 100 AT250100KB kirkas 250 bajonetti 100 AT250100OPB opaali 250 bajonetti 100 AT250120KB kirkas 250 bajonetti 120 Orno Bolero AT250120OPB opaali 250 bajonetti 120 Orno Bolero AT250125ORK opaali 250 ruuvikiinnitys 120 Orno Bolero AT250125OP opaali 250 kierre 125 Ø 300 AT300100KB kirkas 300 bajonetti 100 AT300100OPB opaali 300 bajonetti 100 AT300105K kirkas 300 aukko 105 AT300105OP opaali 300 aukko 105 AT300120KB kirkas 300 bajonetti 120 AT300120OPB opaali 300 bajonetti AT300125OPL opaali 300 kierre AT300140OPL opaali 300 ruuvikiinnitys 140 Orno Bolero AT300140KB kirkas 300 bajonetti 140 Orno Bolero AT300160OPB opaali 300 bajonetti 160 Alppilux AT4302 AT300160SB savu 300 bajonetti 160 Alppilux AT4302 Ø 400 AT400150K kirkas 400 aukko 150 Orno K AT400150OP opaali 400 aukko 150 Orno OP AT400150KB kirkas 400 bajonetti 150 AT400150OPB opaali 400 bajonetti 150 AT400180KB kirkas 400 bajonetti 180 Orno Bolero K AT400180OPB opaali 400 bajonetti 180 Orno Bolero OP AT400200SB savu 400 bajonetti 200 Alpplux AT4400 AT400200KB kirkas 400 bajonetti 200 Alppilux AT4400 AT400200OPB opaali 400 bajonetti 200 Alppilux AT opaali Orno Pori 5351 kirkas Orno Pori 11

12 Pylväspistorasia mm pylväälle pistorasiarakenne valaisinpylvääseen Pylväsrakenteeseen kiinnitettävä pylväspistorasia tuo sähkön pihamaalle siististi ja vaivattomasti. Pylväspistorasia tarjoaa aivan uuden mahdollisuuden tuoda sähkö puutarhan työkaluille, laitteille tai esim. puutarhan valosarjoille. Pylväspistorasia soveltuu asennettavaksi 50 mm halkaisijaltaan oleviin pylväisiin. Pylväspistorasia voidaan asentaa myös jälkiasennuksena jo olemassa oleviin pylväsvalaisimiin. Pylväspistorasia voidaan varustaa yhdellä tai kahdella läpällisellä IP44 pistorasialla. Samaan pylvääseen pistorasiayksikön kanssa voidaan asentaa myös valaisin. Rakenne runko ABS muovi schukopistorasia IP44 16A läpällinen musta Asennus ø50 mm pylvääseen, yläsovitteet mm pylväspistorasiaa voidaan käyttää valaisimien kanssa, joiden valaisimenkannan asennusmitta 38-50,8 mm HAPR01 tyyppi HAPR01 pistorasiayksikkö yhdellä pistorasialla korkeus 170 mm leveys 75 mm syvyys 100 mm 12

13 Muurivalaisimet & muuriin integroidut pistorasiat UUTUUS Valaisimien ja pistorasioiden integrointi muurikiviaitoihin ja tukimuureihin on nyt puutarhasisustamisen megatrendi. Halloman tarjoaa muurivalaisinsarjan, joka luo turvallisuutta ja sisustuksellisuutta myös pihamaalle. Autolämmityspistorasia AP1 Vanhat autolämmitystolpat ja - kotelot korvaat nyt siistillä upotettavalla AP1 autolämmityspistorasialla. Tyylikäs ja turvallinen uutuus autolämmityspistorasia AP1 voidaan upottaa kivimuuriaitaan tai tukimuuriin. Autolämmityspistorasia toimitetaan tyylikkäällä ja laadukkaalla rosteri ovella. Valaistu 24h kello luo käyttömukavuutta. Autolämmityspistosian integrointi muuriin viimeistelee pihamaan siistin olemuksen, kun auton lohko- ja säteilylämmitys tapahtuu huomaamattomasti ilman korkeita tolppia tai laatikkomaisia seinäasennuksia. HAAP1 AP1 autolämmityspistorasia rosteriovella muurikiviaitoihin ja tukimuureihin. - asennetaan upotettuna kivimuuriin - soveltuu suoraan vastaavan kokoisen kiven tilalle, tarvittaessa viereisistä kivistä työstetään osa pois. - räätälöitävissä : useita väri/materiaalivaihtoehtoja oviin AP1 autolämmityspistorasia toimitetaan 1 kpl valaistu kellokytkin 24h 1 kpl vikavirtajohdonsuoja 1 kpl lukko ja 2 kpl avaimia Väri musta runko rosteri ovi Tekniset tiedot: Nimellisjännite Nimellisvirta Nimellistaajuus Nimelliseristysjännite Oikosulun kestoisuus Jakelujärjestelmä EMC ympäristö syöttökaapeli IP luokka 44 Iskulujuusluokka Ue 230 VAC In 10A fn 50Hz Ui=Ue Icw < 10kA TN A ja B max 3 x 2,5 Cu IK08 Rakenne runko LLD-PE muovi ovi ruostumaton teräs takarauta kuumasinkitty teräs Mitat korkeus 210mm leveys 190mm syvyys 280 mm paino 1,7kg Helposti asennettava autolämmityspistorasia AP1 sisältää muovisen kytkentärasian PG16 holkkitiivisteillä, kaapeli Ø 14 mm. Kytkentä tehdään rungon takana sijaitsevaan muoviseen kytkentärasiaan. Autolämmityspistorasia AP1 voidaan ketjuttaa. 13

14 Muurivalaisimet Muurivalaisimet ovat täysin kivimuuriin integroitavia led-valaisimia, joissa käyttökustannukset eivät rajoita valaisimien käyttöä. Energiatehokkaat led-polttimot luovat raikasta luonnollista valoa kulkuväylille ja pihamaalle. Muurivalaisimen etuina on energiatehokkuuden ja alhaisen lämmöntuoton lisäksi syttyminen. Led-valaisimet syttyvät heti ulkolämpötilasta huolimatta täyteen valaistustehoonsa. Muurivalaisimen häikäisuojan värivaihtoehdot ovat musta tai ruostumaton teräs. Muurivalaisin upotetaan muuriin vastaavankokaisen muurikiven tilalle. Valaisin korvaa yhden muurikiven, tarvittaessa työstetään osa muurikivestä pois. HAMV01RSTR koko 170x107x190 mm häikäisysuoja: ruostumaton teräs, prisma akryyli kanta GU10, sisältää LED 1,5W 4000K paino 0,5 kg Kytkentä: kytkentärima valaisimen sisällä rungossa, 3 x 1,5mm2 ketjutettava rungon takaosassa murtoaihiot ketjutusta varten IP44 HAMV01MR koko 170x107x190 mm häikäisysuoja: kuumasinkitty;maalattu prisma akryyli kanta GU10, sisältää LED 1,5W 4000K paino 0,5 kg Kytkentä: kytkentärima valaisimen sisällä rungossa, 3 x 1,5mm2 ketjutettava rungon takaosassa murtoaihiot ketjutusta varten IP44 HAMV03RSTR koko 350 x 143 x 125 mm häikäisysuoja: ruostumaton teräs, prisma akryyli kanta GU10, sisältää 2 x LED 1,5W 4000K paino 0,8 kg Kytkentä: kytkentärima valaisimen sisällä rungossa, 3 x 1,5mm2 ketjutettava rungon takaosassa murtoaihiot ketjutusta varten IP44 HAMV03RSTL koko 350 x 143 x 125 mm häikäisysuoja: ruostumaton teräs, prisma akryyli kanta GU10, sisältää 2 x LED 1,5W 4000K paino 0,8 kg Kytkentä: kytkentärima valaisimen sisällä rungossa, 3 x 1,5mm2 ketjutettava rungon takaosassa murtoaihiot ketjutusta varten IP44 HAVP01 koko 160x98x190 mm harmaa ABS muovi kaksiosainen läpällinen pistorasia takarauta paino 0,8 kg ketjutettava rungon takaosassa murtoaihiot ketjutusta varten IP44 14

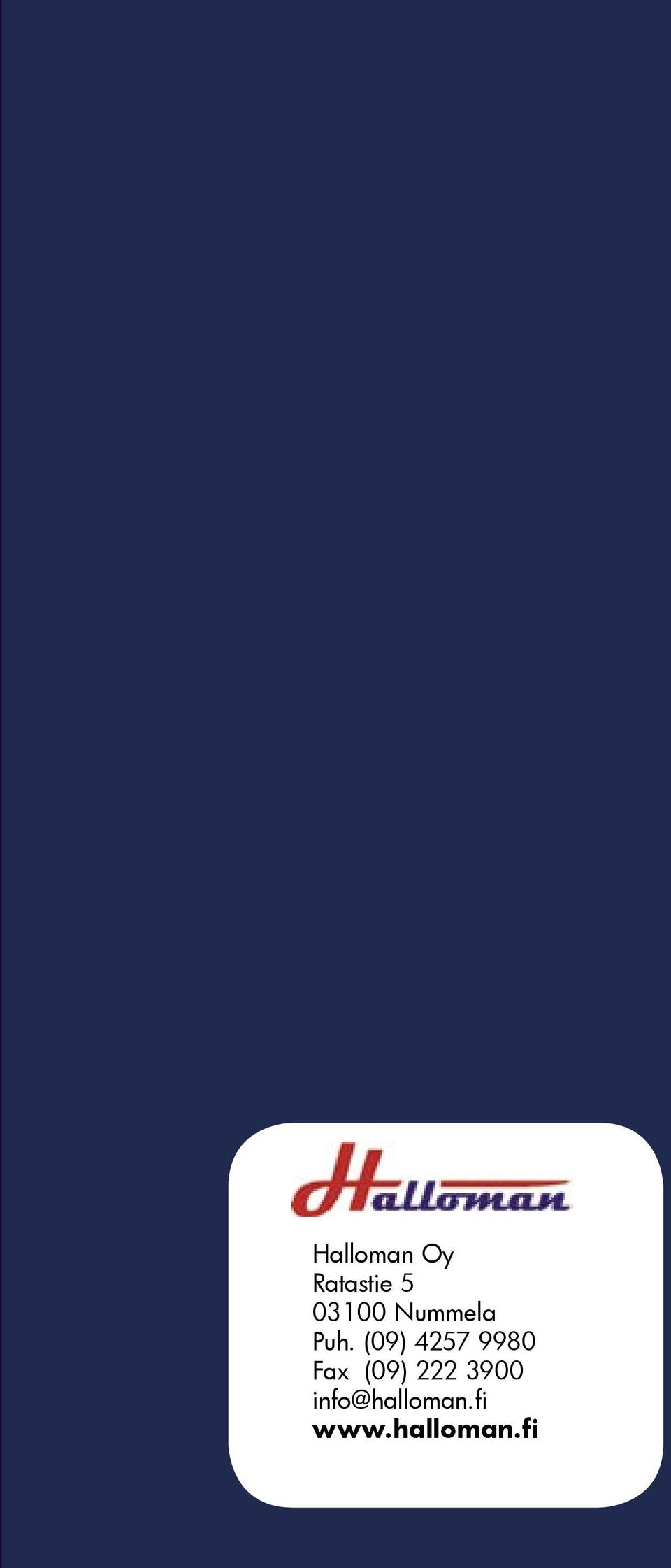

15 Halloman Oy Ratastie Nummela Puh. (09) Fax (09) info@halloman.fi
