1 Euli - Kotien valaistuksen ammattilainen Pihapiirivalaisimet Gala Nova... sivu 4 Majakkasarja... sivu 6 Festivo...sivu 8 Luxe...sivu 10 Novo... sivu 12 Novo spotit... sivu 14 Käpyvalaisimet...sivu 16 Pallovalaisimet... sivu 18 Asennustarvikkeet... sivu 20 Asennusvinkit... sivu 22

2 Gala Nova Majakkasarja Novo Novo spotit Tervetuloa tutustumaan Eulin pihapiirivalaisimiin. Suunnitteletko kodin tai kesämökin pihapiirin valaistusta? Haluatko pihapiiriin uutta tunnelmaa ja tyylikkyyttä? Tarvitsetko valoa turvalliseen liikkumiseen pihalla ja omaisuutesi turvaamiseen? Haluatko elinkaareltaan pitkäikäiset valaisimet, jotka ovat hintansa arvoiset? Laadukkailla EULI pihapiirivalaisimilla luot tunnelmaa, tyylikkyyttä ja turvallisuutta pihapiiriisi energiaa, ympäristöä ja kustannuksia säästäen. Pihavalaistusta suunniteltaessa on otettava huomioon mm. rakennuksen ja pihan koko. Isot pihat ja rakennukset tarvitsevat isot valot ja pienemmille riittää pienemmät. Myös erilliset valoilla korostettavat kohteet kannattaa miettiä huolella. Laaja valaisinmallistomme tarjoaa sinulle paljon hyviä vaihtoehtoja. Valikoimaan kuuluu runsaasti erilaisia muotoja, kokoja ja värejä, varmasti jokaiseen makuun sopivia valaisimia: seinään kattoon pihamaahan

3 Festivo Luxe Kävyt Pallot Tyylikkyys, ajaton muotoilu, monipuolisuus sekä asennuksen helppous ovat olleet avainsanoja malliston suunnittelussa. Myös Suomen vaativat ilmasto-olosuhteet on otettu huomioon. Laadukkailla EULI-valaisimilla lisäät kiinteistösi arvoa ja arvostusta. Tästä esitteestä löydät tarvitsemasi valaisimet kulkuväylien, kasvillisuuden, puiden sekä muiden korostettavien kohteiden valaisemiseen. Laadukkaan ja laajan valikoiman Sinulle tarjoaa: Euli - Kotien valaistuksen ammattilainen. Sisällysluettelo: Gala Nova...sivu 4 Majakkasarja...sivu 6 Festivo...sivu 8 Luxe...sivu 10 Novo...sivu 12 Novo spotit...sivu 14 Käpyvalaisimet...sivu 16 Pallovalaisimet...sivu 18 Asennustarvikkeet...sivu 20 Maatuet Seinäkiinnikkeet Muurijalka Pylväät Asennusvinkit...sivu 22

4 Gala Nova Alkuperäisestä Gala Nova -ulkovalaisinsarjasta löytyy valaisimet koko pihapiiriin. Sarja muodostuu yhtenäisestä kokonaisuudesta seinä-, kattoja pylväsvalaisimia. Perusmateriaaleina käytetään aitoja, ruostumattomia metalleja, alumiinia sekä patinoitua kuparia ja lasia. Tyylikäs Gala Nova- sarja on yksi maamme suosituimmista pihavalaisimista. Seinävalaisimet Pylväsvalaisimet Kattovalaisimet Gala-pylväsvalaisimilla valaistaan kulkutiet ja sekä istutukset. Ne sopivat erinomaisesti myös tontin äärialueiden valaisemiseen. Gala -pylväsvalaisimet voidaan asentaa myös muurijalkaan. Muurijalalla valaisimet voidaan sijoittaa portinpylväiden päälle sekä porras- ja terassikaiteiden sopiviin kohtiin. Muurijalkoja on kahta korkeutta; 13,5 cm ja 100 cm. Korkeampi malli soveltuu hyvin pylvään korvaajaksi koville alustoille (terassi, kivi, betoni, jne). Muurijalan laipassa on valmiina kolme kiinnitysreikää. Gala-kattovalaisimet ja Gala-seinävalaisimet ovat samanilmeisiä pylväsmallien kanssa. Seinämalleissa löytyy kaksi mallia; valaisin ylös- tai alaspäin. Gala-korkeat pylväsvalaisimet ovat saatavissa joko yhdellä tai kahdella valaisimella varustettuna mallina. Pylväs on säädettävää teleskooppimallia. Pylväät ja muurijalat eivät sisälly pakettiin. Saatavana lisävarusteena. Mustassa ja grafiitinharmaassa matta lasikupu, muissa valaisimissa kirkas lasikupu. EUG09 EUG03GH EUG03 EUG02 EUG10 EUG07AP EUG01 EUG01M EUG13AH 4

5 IP44 3x2,5mm² Materiaalit: pulveripolttomaalattu alumiini lakattu kupari sinkitty teräs kupu kirkasta tai mattalasia seinämallien seinäkiinnikkeet pulveripolttomaalattua sinkittyä terästä Pylväät ja muurijalat: lisävarusteena saatavana samoissa väreissä kuin valaisimet Kuparivalaisimen kanssa suositellaan käytettäväksi antiikkipronssin väristä pylvästä. 402 Valonlähde Suositellaan energiansäästölamppua 11-20W, kanta E27 tai ledlamppua lm E27-kantaisia ledilamppuja käytettäessä suosittelemme mattakupuisia valaisimia (Musta tai grafiitinharmaa). 288 Ø292 Ø Ø122 aitokupari valkoinen Ø122 antiikkihopea, AH 298 antiikkipronssi, AP Ø258 musta, M grafiitinharmaa, GH 243 Ø50 5

6 Majakka-sarja Majakka-sarjan valaisimet on varustettu lasikuvulla (IP44) ja niissä voi käyttää energiaa säästäviä led- tai energiansäästölamppuja E27 kannalla. Seinämajakka viimeistelee rakennuksen lähipiirin valaistuksen, kun piha valaistaan Majakka- pylväsvalaisimilla tai Majakkapollareilla. Se sopii hienosti yhteen myös Gala Nova- ja Festivo- sarjojen pylväsvalaisinten kanssa. Kapea Seinämajakka soveltuu mainiosti asennettavaksi ovien viereen tai terassin pylväisiin. Valaisinosan halkaisija on 160 mm. Majakka- pylväsvalaisin sopii hyvin terassien ja kulkuteiden valaisuun sekä tunnelman luojaksi. Valaisin suositellaan asennettavaksi noin metrin korkeuteen. Muurijalkaan (13,5cm) asennettuna kapea Majakka soveltuu pilareittein, kaiteiden ja portinpylväitten päälle. Korkeampi 100 cm muurijalka ja Majakka sopivat mainiosti terassien ja laitureiden valaisuun. Pelkistetyn tyylikäs Majakkapollari soveltuu vahvan suojauksensa (IP 44 = roiskeveden pitävä) ansiosta erinomaisesti rantojen läheisyyteen ja merelliseen ympäristöön vaativiin pihoihin tai kulkuteille sekä laitureille ja silloille. Ruostumattomasta, korroosiosuojatusta alumiinivalusta valmistettu runko, joka on polttopulverimaalattu. Valaisin on valmistettu joko polttopulverimaalatusta ruostumattomasta alumiinista tai aidosta kuparista. Korkea lasikupu mahdollistaa myös suuritehoisten energiansäästölamppujen käytön valonlähteenä. Valaisin on saatavissa 121, 91 ja 61 cm korkuisena. Majakkapollareiden rinnalle suosittelemme Seinämajakoiden lisäksi kookkaita Festivosarjan seinävalaisimia. Majakkapollarit sisältävät pylvään sekä lattiakiinnityslaipan. Värit: aitokupari EUP04 EUP06 EUP03 EUP03M EUP05AP EUP05M valkoinen antiikkipronssi, AP musta, M EUP01M grafiitinharmaa, GH Mustassa ja grafiitinharmaassa valaisimessa matta lasikupu, muissa valaisimissa kirkas lasikupu. 6 EUP02

7 IP44 3x2,5mm² Valonlähde Hehkulamppu E27, 60/75W. Suositellaan energiansäästölamppua 11-20W tai ledlamppua lm E27-kantaisia ledilamppuja käytettäessä suosittelemme mattakupuisia valaisimia (Musta tai grafiitinharmaa). Ø 160 Ø Ø Ø122 Majakka pollarit kokonaiskorkeus (A), pylväskorkeus (B), A/B, 610/350, 910/650 tai 1210/950 mm rungon halkaisija ø 120 mm lisävarusteena upotusputki, jolla pollari saadaan asennettua MT60 maatukeen. sisältää pylvään sekä lattiakiinnityslaipan. A B 7

8 Festivo Festivo-sarja on hieman Gala Novaa kookkaampi erittäin tyylikäs pihavalaisin laajempien piha-alueiden ja isojen talojen valaisuun. Festivo-, Gala Nova ja Majakka-sarjan valaisimia voi myös mainiosti yhdistää rakennuksen ja pihan koosta riippuen. Festivo seinävalaisimet ovat upeita valaisimia, joilla on tyylikäs kaareva seinäkiinnike. Korkea lasikupu mahdollistaa suuritehoisten energiansäästölamppujen käytön. Festivo pylväsvalaisimet ovat pihan ja puutarhan kulkuteiden ja istutuksien valaisimia. Pylvään lisäksi valaisin voidaan asentaa myös 13,5 tai 100 cm korkeaan muurijalkaan. Festivo-pollarit ovat paksurunkoisia pollarivalaisimia vaativiin pihapiireihin ja merellisiin maisemiin. Värit: aitokupari valkoinen EUFES03M EUFES02 EUFES03GH EUFES01 EUFES01M antiikkipronssi, AP musta, M grafiitinharmaa, GH EUFES05AP Mustassa ja grafiitinharmaassa valaisimessa matta lasikupu, muissa valaisimissa kirkas lasikupu. EUFES06 8

9 IP44 3x2,5mm² Ø 292 Festivo pollarit kokonaiskorkeus (A), pylväskorkeus (B), A/B, 595/350, 895/650 tai 1195/950 mm Ø 120 halkaisija ø 120 mm sisältää pylvään sekä lattiakiinnityslaipan. A B lisävarusteena upotusputki MTTUKI60, jolla pollari saadaan asennettua MT60 maatukeen. Ø Ø122 Ø

10 Luxe Luxe Led-valaisimen energiansäästö, kaunis, häikäisemätön muotoilu ja korkealaatuiset materiaalit tarjoavat pihapiirin valaisemiseen luksusta. Valaisimessa yhdistyvät poikkeuksellisella tavalla pihapiirivalaistukseen hyvin riittävä 650 lumenin valovirta ja häikäisemättömyys. Perinteisille valonlähteille tyypillinen häikäisevä valopiste puuttuu täysin. Luxen tyylikäs muotoilu sopii hyvin suomalaiseen rakennuskantaan ja maisemaan, sekä vanhempiin että uusiin rakennuksiin. Oikeuksiinsa valaisin pääsee pimeän tultua, kun sen kupuosasta tuleva valo näyttää kuin leijuvan ilmassa. Luxen antama valo suuntautuu tarkasti valaistavalle alueelle asennustiheyden ja valaisimen korkeuden mukaan. Luxe Led voidaan asentaa Eulin 1,5 m ja 2 m pylväisiin. Suositeltava asennusväli on 7-10 metriä. EULUX01 EULUX01AP Luxe-sarjassa on saatavilla myös perinteinen E27-kantainen valaisin, johon suositellaan led- tai energiansäästölamppua. Molemmista Luxe LED ja E27-kantaisesta versiosta on saatavilla myös seinävalaisimet tyylikkäällä kaarevalla seinäkiinnikkeellä. EULUX01MLED EULUX01GHLED Värit: valkoinen antiikkipronssi, AP musta, M EULUX03AP grafiitinharmaa, GH Luxe -valaisimet löydät myös Euli led -esitteestä. EULUX03 EULUX03MLED 10 EULUX03GHLED

11 IP44 3x2,5mm² Rakenne: Pohjakuppi ja hattu pulverimaalattua alumiinia Kupu uritettua, valoa hajottavaa akryylia LED-mallit: Ottoteho 10W, valovirta 650 lm, neutraali 4000K Elinikä h (L70), Ta = 30 C LED- yksikkö ja virtalähde vaihdettavissa. E27-kantaiset mallit: Max. 60W, suositellaan 18W energiansäästölamppua tai ledlamppua max 12W. Asennus: Pylväsasennus, ø 50 mm pylvääseen Ketjutettava 3x2,5 mm Ø 300 Ø Ø

12 Novo Novo valaisimet sopivat pihapiirin yleisvalaistukseen. Sarjasta löytyy valaisimet kattoja seinäasennukseen. Malliston valaisimet on varustettu kiinteällä LED-modulilla tai perinteisellä E27-kannalla, jossa voi käyttää energiansäästö-, LED-, tai halogeenilamppuja. Novosarjasta löytyy valaisimia myös sisätiloihin sekä talonumerovalaisimeksi. EUNW07GHLED Uutuus Novo LED-seinävalaisin EUNW07GHLED sopii valaisemaan uusia ja hieman vanhempia rakennuksia. Tyylikäs yksilöllinen muotoilu ja valaisimen mittasuhteet mahdollistavat asennukset ulko-ovien päälle, sivuille, pylväisiin ja muihin seinäpintoihin. Valaisimen valovirta on 610 lumenia ja otteteho 10W. Kuvun reunasta loistava valo viimeistelee rakennuksesi ilmeen. Novo seinävalaisin EUN260L ja EUN260LGH luomella ja alumiinikehyksellä sopii valaisemaan sisäänkäyntejä, terasseja, autokatoksia sekä lisäksi numerovalaisimeksi. Sivun haloefekti luo tyyliä pyöreään valaisimeen. EUN260L EUN260LGH GH V Novo katto-/seinävalaisin EUN260 ja EUN260GH alumiinikehyksellä sopii sisäänkäyntien ja autokatosten valaisuun. Valaisimen voi asentaa sekä katto- että seinäpintaan. Sopii myös sisävalaisimeksi kosteisiin ja kuiviin tiloihin (IP54). Sivun haloefekti luo tyyliä pyöreään valaisimeen. EUN260 EUN260GH GH V Novo numerovalaisin EUN220N ja EUN220NGH. Tyylikäs numerovalaisin, joka sisältää kirjainja numerosarjat. EUN220N GH V EUN220NGH Värit: EUN260/GH, EUN260L/LGH ja EUN220N/NGH valkoinen ja grafiitinharmaa. Muut vain GH. Novo -valaisimet löydät myös Euli led -esitteestä. EUN260GHLED 12

13 IP44/ Ø Ø14 59 Ø Ø mm 83 mm 220 mm Rakenne: EUNW07GHLED Runko alumiinia. Kupu polykarbonaattia. 4x3W kiinteä LED-moduli. Valaisimen valovirta 610 lm. Ottoteho 10W. Värilämpötila 4000K. IP54. EUN260, EUN260GH, EUN260L ja EUN260LGH: Runko ja kehys alumiinia. Kupu polykarbonaattia. Valonlähteeksi suositellaan energiansäästölamppua max. 23W (hehkulamppu max. 75W). E27. IP54. EUN260GHLED Runko ja kehys alumiinia. Kupu polykarbonaattia. Valonlähde kiinteä Suomessa valmistettu LEDmoduli. Valovirta: LED-moduli 720 lm, valaisin 375 lm Ottoteho: 8,5W Värilämpötila: 4000K Elinikä: (L70), t a =25 EUN220N ja EUN220NGH: Runko ruostumatonta terästä. Kupu polykarbonaattia. Sisältää kirjain- ja numerosarjan. Valonlähteeksi suositellaan energiansäästölamppua max. 15W (hehkulamppu max. 60W) IP44. 13

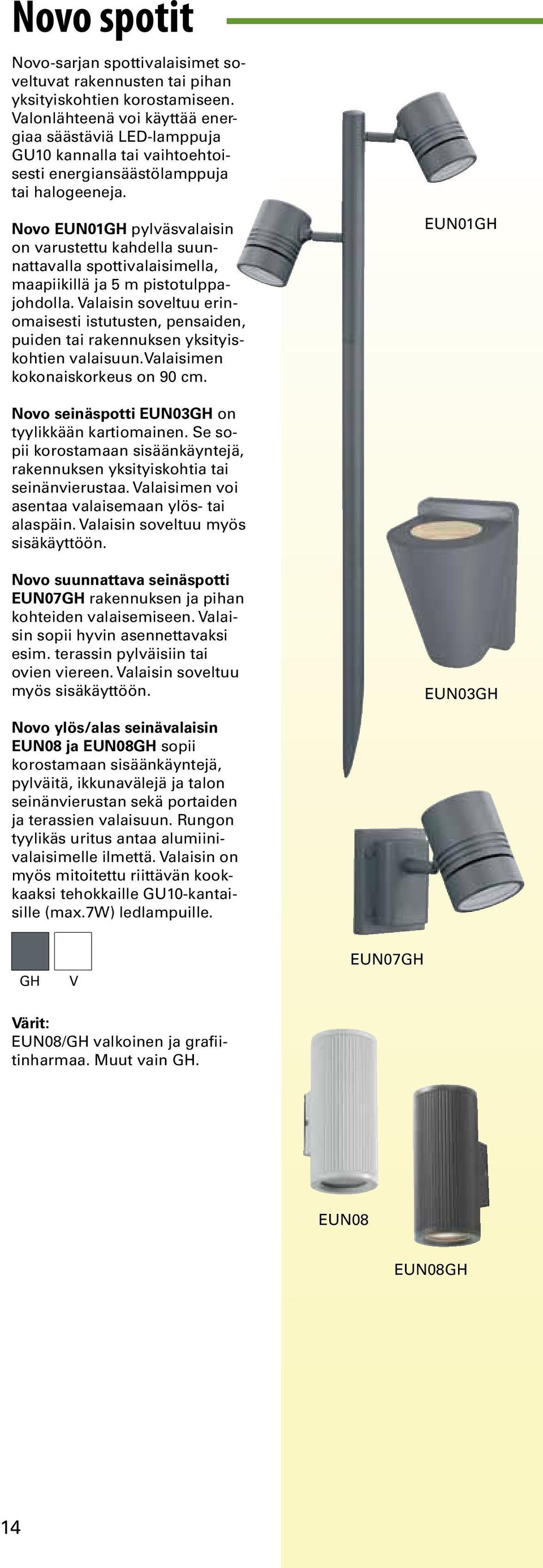

14 Novo spotit Novo-sarjan spottivalaisimet soveltuvat rakennusten tai pihan yksityiskohtien korostamiseen. Valonlähteenä voi käyttää energiaa säästäviä LED-lamppuja GU10 kannalla tai vaihtoehtoisesti energiansäästölamppuja tai halogeeneja. Novo EUN01GH pylväsvalaisin on varustettu kahdella suunnattavalla spottivalaisimella, maapiikillä ja 5 m pistotulppajohdolla. Valaisin soveltuu erinomaisesti istutusten, pensaiden, puiden tai rakennuksen yksityiskohtien valaisuun.valaisimen kokonaiskorkeus on 90 cm. EUN01GH Novo seinäspotti EUN03GH on tyylikkään kartiomainen. Se sopii korostamaan sisäänkäyntejä, rakennuksen yksityiskohtia tai seinänvierustaa. Valaisimen voi asentaa valaisemaan ylös- tai alaspäin. Valaisin soveltuu myös sisäkäyttöön. Novo suunnattava seinäspotti EUN07GH rakennuksen ja pihan kohteiden valaisemiseen. Valaisin sopii hyvin asennettavaksi esim. terassin pylväisiin tai ovien viereen. Valaisin soveltuu myös sisäkäyttöön. EUN03GH Novo ylös/alas seinävalaisin EUN08 ja EUN08GH sopii korostamaan sisäänkäyntejä, pylväitä, ikkunavälejä ja talon seinänvierustan sekä portaiden ja terassien valaisuun. Rungon tyylikäs uritus antaa alumiinivalaisimelle ilmettä. Valaisin on myös mitoitettu riittävän kookkaaksi tehokkaille GU10-kantaisille (max.7w) ledlampuille. GH V EUN07GH Värit: EUN08/GH valkoinen ja grafiitinharmaa. Muut vain GH. EUN08 EUN08GH 14

15 IP44/ GU max 76 mm L=5500 GU10 68 max 76 mm GU10 GU max 76 mm 260 L=5500 max 76 mm Rakenne: EUN01GH: Runko alumiinia. IP44. LED GU10 max 2x7W. Energiansäästölamppu GU10 max. 2x9W. Halogeeni GU10 max. 2x50W EUN03GH ja EUN07GH: Runko alumiinia. IP44. LED GU10 max. 7W. Energiansäästölamppu GU10 max. 9W. Halogeeni max. 50W 130 EUN08 ja EUN08GH: Runko alumiinia. IP44. LED GU10 max. 2x7W. Energiansäästölamppu GU10 max. 2x9W. Halogeeni GU10 max 2x35W 15

16 Käpyvalaisimet Käpyvalaisin on ehdottomasti maamme suosituin matala pihavalaisin. Tyylikäs ajaton ulkoasu ja laadukkaat valmistusmateriaalit säilyttävät valaisimet loistavina isältä pojalle! Epäsuoraan valon käyttöön (ei häikäise silmiä) perustuvalla käpyvalaisimella valaistaan tontin lähestymis- ja kulkutiet sekä istutukset. Seinämalleilla saadaan koko kiinteistön ilme yhtenäiseksi ja valaistaan rakennusten lähipiiri. Lasikuvulla varustettu Bijou IP44 pylväskäpy. Suunniteltu erityisesti vähän energiaa kuluttaville energiansäästölampuille. Värit valkoinen ja antiikkipronssi. EU101/8CU EU101/8ALAH Bijou Classic-sarja Valaisimen halkaisija on 29 cm. Classic-sarjaan kuuluu pylväsmallin lisäksi halkaistu seinämalli, jolla valaistaan tyylikkäästi rakennusten lähipiiri. EU101/8ALVK CU V AH AP M Pikkupinja-sarja Halkaisija on 29 cm ja muoto pyöreä. Sarjaan kuuluu myös halkaistu seinämalli. Classic CU V AH AP Bijou-korukäpysarja Hieman pienempi ja sirompi malli, jonka halkaisija on 24 cm. Bijou-seinämalli sopii vähän tilaa vievänä mainiosti kapeisiin kohteisiin. EU103 CU V AH AP EU101CU Värit: aitokupari, CU valkoinen, V antiikkihopea, AH antiikkipronssi, AP musta, M EU103/9ALAP 16 EU101/9CU Pikku-Pinja

17 Classic IP23/44 3x2,5mm² Classic-pylväs Ø 50,8 Ø 292 Classic-seinäkäpy 283 Valonlähde Suositellaan pakkasenkestävää energiansäästölamppua 11-20W, kanta E27 tai ledlamppua max. 12W. Hehkulamppu max 100W, kanta E27, Bijou ja Pikkupinja max 75W. Ø Ø 50 Ø Ø Heijastimet on valmistettu joko polttopulverimaalatusta alumiinista tai aidosta patinoidusta kuparista, joka on UV-suojalakattu. Käpyvalaisimen kanssa suositellaan käytettäväksi 1,5 tai 2 m:n pylvästä (huomioi että osa pylväästä menee maan sisään). Pylväät eivät kuulu pakettiin. Saatavana lisävarusteena samoissa väreissä kuin valaisimet. Kuparivalaisimen kanssa suositellaan käytettäväksi antiikkipronssin väristä pylvästä. Lisävarusteena saatavana seinävarsi, jonka avulla valaisin voidaan asentaa myös seinään. 17

18 Pallovalaisimet Pallovalaisimet ovat kauniita pihapiirin yleisvalaisimia, jotka valaisevat 360 astetta ympäristöään. Pallokuvut on valmistettu huipputekniikalla iskunkestävästä polykarbonaatista tai auringonvaloa kestävästä PMMA-muovista. Pallomuoto on pihavalaisimissa yleismaailmallinen, ajaton ja rauhallinen katseelle. Mallistoomme kuuluu kaksi eri päätyyppiä: sileäpintaiset Aurinkopallot sekä käpyheijastimella varustetut Käpypallot. EU4302SK Musta pylväs Valkoinen pylväs Aurinkopallot Käpypallot EU4302KKVK Aurinkopallot Pallokuvun halkaisija voi olla joko 300 tai 400 mm. Aurinkopallo on loistava valinta silloin, kun tarvitaan paljon valotehoa. Käpypallot Tässä rakenneratkaisussa on yhdistetty pallon pelkistetyn kaunis muoto sekä käpyheijastimen valonsuuntaus ja häikäisemättömyys. Pallokupuja on saatavana joko 300 mm tai 400 mm halkaisijalla. EU4302KI Käpypallot voidaan istuttaa seinäpintaan erillisellä, teräksisellä seinäkiinnikkeellä. Kannan väri on musta tai valkoinen. Rakenne: Runko ja kupu UV-suojattua iskunkestävää polykarbonaattia Lamellihäikäisysuoja metalloitua polykarbonaattia Liitäntälaite valaisimessa Purkauslamppuvalaisin kompensoitu EU4302S EU4302OPVK Värit: Kuvun värit: kirkas, opaali ja savu Häikäisysuojan väri kupari, hopea tai valkoinen. 400mm vain kupari. Kannan väri 300mm musta tai valkoinen. 400 mm musta. Pylvään väri musta tai valkoinen Seinäkannakkeen väri musta tai valkoinen Pylväät eivät kuulu pakettiin. Saatavana lisävarusteena. EU4302OP 18

19 IP44 3x2,5mm² 50 Valonlähde Hehkulamppu E27, max 100W. Suositellaan energiansäästölamppua 20W E Isot 400 mm pallovalaisimet saatavana myös elohopeahöyrylampuille 80/125W tai monimetalli-/suurpainenatriumlampuille, tehona 70/50W (kytketty 70W) HI/HS, kanta E

20 Asennustarvikkeet Maatuet Seinäkiinnikkeet Muurijalka Maatuki Erilaiset maatuet on kehitetty helpottamaan pylväsvalaisimien pystytystä. 50,8 mm ulkohalkaisijaltaan olevat pylväät pystytetään malliin MT, joka on valmistettu lasikuituvahvistetusta kierrätysmuovista. Valaisimen kohdalle maahan kaivetaan maatuen syvyinen kuoppa, pylväs painetaan maatukeen, kaapelit vedetään pylvääseen maatuessa olevista aukoista, maatuen pohjaosassa kiinni olevat keskityspalat irrotetaan ja kiilataan putken ja maatuen väliin. Kun valaistus on testattu voidaan kaapeliurat ja maatuki peittää samalla maalla, johon se upotetaan. Maa-aineksen voi hyvin tiivistää vedellä eikä mitään betonivalua tarvita. Yksinkertaista vai mitä? Kevyt ja kestävä maatuki on helppo kuljettaa eikä siinä ole yhtään ruostuvaa osaa kuten ruuveja. Seinäkiinnikkeet Näillä polttopulverimaalatuilla terässeinäkiinnikkeillä saamme istutettua kaikki EULI pihavalaisimet kätevästi seinäpintoihin. Sekä 50,8 mm että 60 mm:n sovitteelle löytyy oma mallinsa. Muurijalat Näillä 13,5 cm tai 100 cm korkeilla polttopulverimaalatuilla teräsjaloilla kiinnität minkä tahansa EULI pihavalaisimen kätevästi tasolle kuin tasolle, esim portinpylväitten, kaiteiden, terassien ja laiturien päälle. Muurijalassa on valmiina 3 kiinnitysreikää. Pylväät Saatavana samoissa väreissä kuin valaisimet. Kuparivalaisimen kanssa suositellaan käytettäväksi antiikkipronssin väristä pylvästä. Pollarin upotusputki MTTUKI60 upotusputkella saadaan 120 mm vahvuisella putkella varustettu Festivo- tai Majakkapollari kiinnitettyä 60 mm maatukeen. Maatuen ja upotusputken avulla näyttävät pollarivalaisimet saadaan sijoitettua pihalle myös pehmeään alustaan. MT Maajussi MT60 Pollarin upotusputki MJ-5AH SK-5M VP150050/AP (1,5 m) VP225050/AP (2,0 m) VP AH 20

21 Maatuki Ø 50 Ø 50 Ø 215 Ø 215 Irroitettavat keskityspalikat pylvään keskittämiseksi ja tiivistämiseksi maatuen suuaukkoon. Maajussi MT60 Pylvään halkaisija ø 60 mm, mukana soviterengas ø 50 mm. Maajussi tarjoaa tehokkaan tavan minkä tahansa pylvään perustamiseen. Käyttökohteita ovat mm. pylväsvalaisimet pollarit aidantolpat liikennemerkit autolämmitystolpat opastetaulut, jne. 135 Muurijalat 135 / 1000 Seinäkiinnike Ø 8 Ø 50 Ø Pollarin upotusputki, MTTUKI Ø Ø 8 Ø 50 Ø Ø Ø 8 44 Ø 60 Pylväät Pylväiden vakiopituudet 1,5 ja 2 metriä. 400 pallovalaisimelle saatavilla 3,5m pylväs. Halkaisija 60mm. Mallien EUG11, EUG12, EUG13 ja EUG14 pylvään pituus säädettävissä välillä 1,5-2,5m. 21

22 Asennusvinkit Euli pylväsvalaisimen asentaminen MT maatukeen 1. Kaiva maakaapelille riittävän syvä oja. Nurmialueella riittää yleensä n. 30 sentin syvyys. Taloyhtiöiden pihoilla tai alueilla, jossa ajetaan autolla syvyyden on hyvä olla vähintään 70 cm. Varmista, että kaapelia on riittävästi sähköasentajan asennusvaroiksi molemmissa päissä cm 2. Kaiva valaisimen paikalle Euli MT - maatuen syvyinen kuoppa ( n. 30 cm). Huomioi valaisimen paikkaa valitessa, ettei valaisin jää talvella esim. katolta putoavan tai pihalta lingottavan lumen alle. 3. Irrota maatuesta kaarevat kiilapalat vasaralla napauttamalla. Kiilapalan sisäpuolelle jääneet kiinnikkeet voi tasoittaa puukon kärjellä. Muuta huomioitavaa: Uuden rakennuksen pihavalaistus kannattaa sisällyttää osaksi piha ja sähkösuunnitelmaa. Näin kaapelit saadaan jo rakennusvaiheessa maahan mahdollisten piharakenteiden alle sekä vältytään myöhemmin pihan auki kaivamiselta. Etukäteen suunniteltuna ulkovalaistus tulee huomioitua myös sähköpääkeskuksessa ja vältytään mahdollisilta myöhemmiltä muutostöiltä. Maakaapelin suojaaminen: Katualueilla ja taloyhtiöiden pihoilla kaapelit kaivetaan tavallisesti jopa 70 cm syvyyteen, mutta jos yli ei ajeta autolla tai jatkuvasti kävellä noin 30 cm syvyys yleensä riittää. Kaapeli on hyvä suojata kohdasta, josta se menee maahan, esimerkiksi kyllästetystä puusta tehdyllä suojalla. Kaivantoon, kaapelin yläpuolelle, kannattaa asettaa muovinen merkkinauha tai kouru, jolloin kaapelia osataan varoa myöhempiä kaivutöitä tehdessä. 22

23 4. Paina 1,5 tai 2 m valaisinpylväs maatukeen ja paina kiilapalat maatuen aukon reunoille pylvään keskittämiseksi. Pylvästä voi lyhentää rautasahalla haluttuun pituuteen. Leikkauspintaan on hyvä sivellä korroosionestomaalia. Varmista valaisimen alin mahdollinen korkeus sähköasentajalta, ettei valaisin jää lumen alle talvella. 5. Maakaapeli pujotetaan maatuen alaosan reiästä ja nostetaan pylvästä pitkin ylös valaisimelle. Sarjaan asennettaessa seuraavan valaisimen kaapeli pujotetaan maatuen vastakkaisesta reiästä ylös valaisimelle. Pylvään yläpäähän tulee jättää riittävästi kaapalia asennusta varten (n. 0,5 m). 6. Varmista pylvään suoruus ennen kuopan täyttämistä. Maan tiivistämiseksi voit kaataa vettä pylvään juureen. Älä peitä sähkökaapelia ennen kuin sähköasentaja on hyväksynyt kaapeloinnin. 23

24 6/2013 Euli-tuotteet valmistetaan korkealaatuisista materiaaleista. Tämän ansiosta Euli-valaisimet ovat turvallisia, ne toimivat luotettavasti ja niiden käyttöikä on pitkä. Eulin ulkoyleisvalaisimista löydät lisätietoa Eulin hyötyvalaisinoppaasta. Euli Oy Hepolammentie Lohja puh fax
