1 Laiturit 2018

2

3 Asiakkaamme arvostavat ylivoimaista laatua, turvallisuutta ja kestävyyttä. Marinetek-laituri kantaa sukupolvesta toiseen. 3

4 4

5 SISÄLLYSLUETTELO Millaisen Marinetek-laiturin valitsen?... 6 Pienet Mökkilaiturit... 8 Isot Mökkilaiturit Betonilaiturit Isot Betonilaiturit Raskaslaiturit Isot Raskaslaiturit Terassilaiturit Erikoislaiturit Jettilaiturit Liftdock-nostolaiturit Pylväsyksiköt Uimaportaat Törmäyssuojat Poijut Pollarit ja venerenkaat Kevyet venepuomit Raskaat venepuomit Käyntisillat ja kaiteet Laituriponttonit Ankkurointitarvikkeet Ankkurointipaketit Marinetek Mooring System Sähkö- ja vesikalusteet Valovarusteet Turvavarusteet Kalusteet ja varaosat Marinetek palveluksessasi Marinetek-ammattilaiset

6 Millaisen Marineteklaiturin valitsen? 1. Määritä tarve 2. Katso lähin Marinetek -myyjä 3. Pyydä tarjous 4. Sovi aikataulusta 5. Valmis Marineteklaituri paikalleen asennettuna 6

7 s.8 Pieni Mökkilaituri KÄYTTÖ SOPII RANTAAN ASENNUS JA HUOLTO VENEEN KIINNITYS Mökkilaiturit ovat näppäriä peruslaitureita rentoon mökkielämään, kuten uimiseen ja oleskeluun. Erinomainen ratkaisu vuosiksi eteenpäin. Soveltuvat suojaisiin mökkirantoihin, joissa vedenpinnan vaihtelut eivät ole suuria. Ei vaadi suurta vesisyvyyttä. Turvallisia ja helppoja asentaa sekä haluttaessa nostaa ylös talveksi. Asennus voidaan tehdä itse tai ammattilaisen toimesta. Soutuveneet ja pienet moottoriveneet. Iso Mökkilaituri s. 10 Betonilaituri s.12 KÄYTTÖ Uimisen lisäksi nämä laiturit soveltuvat kansikorkeutensa ansiosta hieman suurempien veneiden kiinnitykseen SOPII RANTAAN ASENNUS JA HUOLTO VENEEN KIINNITYS Sopivat vaikeampiin rantoihin, joissa vedenpinnan vaihtelu on suurempi. Laituri sietää maltillista aallokkoa ja siksi edellyttää reilumpaa vesisyvyyttä. Järeä runko kestää vuosikausia ja sallii ympärivuotisen käytön. Tukevia, turvallisia ja huoltovapaita. Asennus vaatii ammattilaisen. Keskikokoiset moottoriveneet ja purjeveneet. Iso Betonilaituri s. 14 s.16 Raskaslaituri KÄYTTÖ SOPII RANTAAN ASENNUS JA HUOLTO VENEEN KIINNITYS Raskaslaitureissa on hyödynnetty venesatamissa käytettyä ponttoniteknologiaa, joten ne sopivat suurikokoistenkin jahtien kiinnittämiseen. Erittäin tukevia ja kestäviä myös tuulisissa olosuhteissa. Sopii myös esim. meren rannalle. Väsymätön runkobetoni on suunniteltu kestämään vuosikymmenten käytön. Erittäin tukevia, turvallisia ja huoltovapaita. Asennus vaatii ammattilaisen. Useampi vene tai jahti. Iso Raskaslaituri s. 18 KÄYTTÖ SOPII RANTAAN ASENNUS JA HUOLTO VENEEN KIINNITYS Terassilaituri toimii kesällä olohuoneena. Suuren pinta-alan vuoksi terassilaiturilla voi pitää vaikka juhannustanssit ja rapukekkerit. Marinetek-laiturin tukevuus takaa turvallisuuden. Tukevan rakenteensa vuoksi Terassilaituri sopii rantaan kuin rantaan. Järeä runko kestää vuosikausia ja sallii ympärivuotisen käytön. Erittäin tukevia, turvallisia ja huoltovapaita. Asennus vaatii ammattilaisen. Useampi vene tai jahti. Terassilaituri s. 20 7

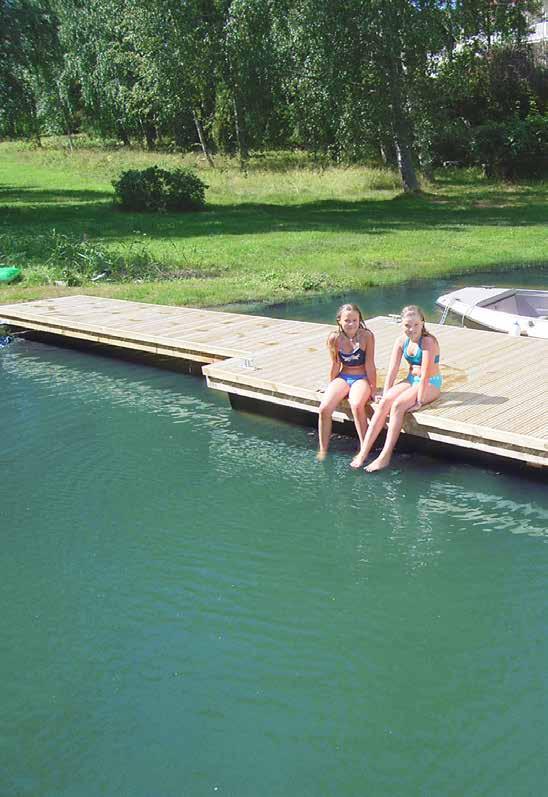

8 Pienet Mökkilaiturit Pienet Mökkilaiturit ovat kevyitä ja edullisia peruslaitureita. Ne soveltuvat parhaiten saunarannan uimalaitureiksi. Vaikka laiturit ovat pieniä, ei laadusta ole tingitty. Laitureiden runko on samaa materiaalia kuin Marinetekin suuremmissa malleissa. Laitureissa on muovikellukkeet ja Pienet Mökkilaiturit kulkevat tarvittaessa peräkärryssä. Myös asentaminen on vaivatonta. 8 Mökkilaiturit

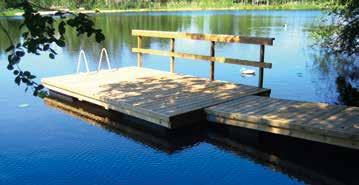

9 PIENET MÖKKILAITURIT Vakiotoimitukseen sisältyy käyntisilta * Mökkilaituri 5m Mökkilaituri 7m on pieni, kevyt ja edullinen saunarannan peruslaituri. 2,5 m 1,5 m 3,5 m Mökkilaituri 5m Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni... 2 x M30 Kansikorkeus (m)... 0,4 Mökkilaituri 5m on jäykkärunkoinen ja soveltuu vesistöihin, joissa on pienet vedenpinnan vaihtelut. Hintaan sisältyy reunapuut ja ankkurointikoukut. Laituri toimitetaan kahdessa osassa helpottamaan kuljetusta ja siirtoa. 2,5 m 2,1 m 3 m 4 m 4 m 4 m Mökkilaituri 7m Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni... 5 x M15 Kansikorkeus (m)... 0,3 Käyntisilta (m)... 1,15 x 4,0 Mökkilaituri 8m Kokonaiskantavuus (kg) Kokonaispaino (kg) Putkiponttoni...2 x T315, M30 ja M15 Kansikorkeus (m)...0,35 Käyntisilta (m)...1,15 x 4,0 2,1 m 5 m 5 m Mökkilaituri 10m Kokonaiskantavuus (kg) Kokonaispaino (kg) Putkiponttoni... 2 x T315, M30 ja M15 Kansikorkeus (m)... 0,38 Käyntisilta (m)... 1,15 x 5,0 Mökkilaituri 7m 9 Mökkilaiturit Mökkilaituri 7, 8 ja 10 m koostuvat kelluvasta osasta ja nivelöidystä käyntisillasta, jonka vuoksi ne soveltuvat vesistöihin, joissa vedenpinta vaihtelee. Vakiolaitureiden toimitukseen sisältyy käyntisilta, puiset reunapuut ja ankkurointikoukut. Pieniin Mökkilaitureihin suosittelemme ankkurointipaketteja 1 3. Katso sivu 40. Muut lisätarvikkeet katso sivu 26 alkaen. Laitureiden paino, kantavuus ja kansikorkeus vaihtelevat ankkurointivaihtoehdoista ja laiturin varusteista riippuen. Taulukkojen arvot ovat kuormittamattomina. Kaikissa Marinetek laitureiden kansilaudoissa on ruostumaton ruuvikiinnitys.

10 Isot Mökkilaiturit Isot Mökkilaiturit ovat kevyitä ja edullisia joka rannan peruslaitureita. Ne soveltuvat paitsi uimiseen myös pienten veneiden kiinnittämiseen. Vaikka laiturit ovat kevyitä, ei laadusta ole tingitty. Esimerkiksi kansilauta on samaa paksua materiaalia kuin Marinetekin suurimmissa malleissa. Laiturin muoviputkiponttoni soveltuu erityisen hyvin mataliin rantoihin. Iso Mökkilaituri on helppo kuljettaa ja vaivaton asentaa ja siihen on saatavana paljon lisävarusteita. SUOSITTELEMME! Tämän laiturin kanssa sopii mm. alumiiniuimaportaat ja ankkurointipaketit 2, 3 tai 4. Katso lisää sivut 27 ja Mökkilaiturit

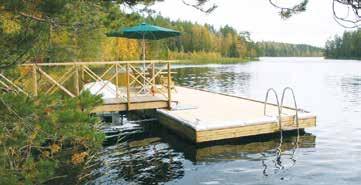

11 ISOT MÖKKILAITURIT Simpukka 2 Vakiotoimitukseen sisältyy käyntisilta * Simpukka on suosittu Iso Mökkilaituri. Kuvan laiturissa lisävarusteina sivuverhous, uimaportaat, törmäyssuojat, liukukäyntisilta, HD-pollarit ja ristikkokaide. 2,5 m 4 m 5 m Simpukka Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni... 2 x T400 ja M30 Kansikorkeus (m)... 0,45 Käyntisilta (m)... 1,15 x 5,0 2,5 m 3,1 m 6,3 m 6,3 m 5 m 5 m Simpukka Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni... 2 x T400 ja M30 Kansikorkeus (m)... 0,45 Käyntisilta (m)... 1,15 x 5,0 Mustekala Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni...2 x T400 ja M30 Kansikorkeus (m)...0,45 Käyntisilta (m)...1,15 x 5,0 3,1 m 9 m 5 m Mustekala Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni...2 x T400 ja M30 Kansikorkeus (m)...0,45 Käyntisilta (m)...1,15 x 5,0 * Vakiolaitureiden toimitukseen sisältyy käyntisilta, puiset reunapuut ja ankkurointikoukut tai -lenkit. Ankkurointi- ja lisätarvikkeet katso sivu 26 alkaen. Laitureiden paino, kantavuus ja kansikorkeus vaihtelevat ankkurointivaihtoehdoista ja laiturin varusteista riippuen. Taulukkojen arvot ovat kuormittamattomina. Kaikissa Marinetek laitureiden kansilaudoissa on ruostumaton ruuvikiinnitys. Mustekala 1 ja 2 on saatavana myös T500 putkiponttoneilla. Mökkilaiturin lisätarvikkeet Tuote Ison mökkilaiturin sivuverhous 11 Mökkilaiturit

12 SUOSITTELEMME! Tämän laiturin kanssa sopii mm. Heavy Duty -pollarit ja ankkurointipaketit 5 tai 6. Katso lisää sivut 29 ja Betonilaiturit Betonilaiturit ovat ympärivuotiseen käyttöön soveltuvia joka rannan suosittuja ja pitkäikäisiä ratkaisuja. Marinetekin Betonilaitureissa on järeä puurunko, paksu kansilauta ja ponttonit on valmistettu betonista. Laiturit ovat tukevia, huoltovapaita ja turvallisia käyttää. Ne soveltuvat moniin käyttötarkoituksiin ja niihin on myös helppo kiinnittää suurempikin vene. Laitureihin on saatavana laaja mallisto lisätarvikkeita. 12 Huvilalaiturit

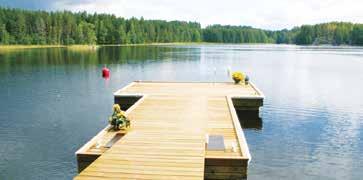

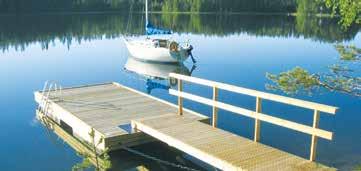

13 BETONILAITURIT Meritähti 1 Vakiotoimitukseen sisältyy käyntisilta * Meritähti on suosittu Betonilaituri. Se on tukeva ja turvallinen, todellinen jokaisen rannan yleislaituri. 3,1 m 6 m Meritaimen Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni... 2 x M160 Kansikorkeus (m)... 0,50 Uutuus! Käyntisilta (m)...1,25 x 5,0 3,1 m 6,9 m Meritähti Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni... 4 x M120N Kansikorkeus (m)...0,40 Käyntisilta (m)...1,25 x 5,0 3,1 m 9 m Meritähti Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni...6 x M120N Kansikorkeus (m)... 0,40 Käyntisilta (m)... 1,25 x 5,0 2,5 m 8,4 m Meduusa Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni...2 x M140N Kansikorkeus (m)... 0,50 Käyntisilta (m)... 1,25 x 5,0 2,5 m 13 m Meduusa Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni...3 x M140N Kansikorkeus (m)... 0,50 Käyntisilta (m)... 1,25 x 5,0 * Vakiolaitureiden toimitukseen sisältyy käyntisilta, ankkurointilenkit kettinkiankkurointia varten sekä painekyllästetyt reunapuut. Ankkurointi- ja lisätarvikkeet katso sivu 26 alkaen. Laitureiden paino, kantavuus ja kansikorkeus vaihtelevat ankkurointivaihtoehdoista ja laiturin varusteista riippuen. Taulukkojen arvot ovat kuormittamattomina. Kaikissa Marinetek laitureiden kansilaudoissa on ruostumaton ruuvikiinnitys. 13 Huvilalaiturit

14 Isot Betonilaiturit Isot Betonilaiturit ovat ympärivuotiseen käyttöön soveltuvia pitkäikäisiä ratkaisuja. Marinetekin Isoissa Betonilaitureissa on järeä puurunko, paksu kansilauta ja suurikokoiset betonista valmistetut ponttonit. Laiturit ovat erityisen tukevia, huoltovapaita ja turvallisia käyttää. Suuren kansikorkeuden vuoksi ne soveltuvat erityisen hyvin suurien veneiden kiinnittämiseen. Laitureihin on saatavana laaja mallisto lisätarvikkeita. SUOSITTELEMME! Tämän laiturin kanssa sopii mm. 6-askelmaiset uimaportaat ja ankkurointipaketti 6. Katso lisää sivut 27 ja Huvilalaiturit

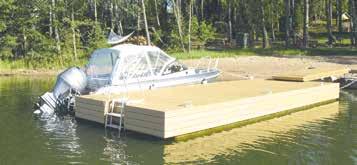

15 ISOT BETONILAITURIT Hummeri 1 Vakiotoimitukseen sisältyy käyntisilta * Hummeri on erittäin tukeva ja tilava Iso Betonilaituri. Sitä saa kahtena pituutena ja se soveltuu sekä veneen kiinnitykseen että vapaa-ajan viettoon. 4,6 m 8,4 m Hummeri Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni...3 x M140N Kansikorkeus (m)... 0,50 Käyntisilta (m)... 1,25 x 5,0 4,6 m 13 m Hummeri Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni... 4 x M140N Kansikorkeus (m)...0,50 Käyntisilta (m)...1,25 x 5,0 3,1 m 3,1 m 12 m 10 m Koralli Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni...2 x M300N Kansikorkeus (m)... 0,55 Käyntisilta (m)... 1,25 x 5,0 Koralli Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni... 3 x M300N Kansikorkeus (m)...0,60 Käyntisilta (m)...1,25 x 5,0 * Vakiolaitureiden toimitukseen sisältyy käyntisilta, ankkurointilenkit kettinkiankkurointia varten sekä painekyllästetyt reunapuut. Ankkurointi- ja lisätarvikkeet katso sivu 26 alkaen. Laitureiden paino, kantavuus ja kansikorkeus vaihtelevat ankkurointivaihtoehdoista ja laiturin varusteista riippuen. Taulukkojen arvot ovat kuormittamattomina. Kaikissa Marinetek laitureiden kansilaudoissa on ruostumaton ruuvikiinnitys. Betonilaiturin sivuverhous Tuotenumero Laituri Meritähti Meritähti Meduusa Meduusa Hummeri Hummeri Koralli Koralli 2 Ison Betonilaiturin reunapuut sivulla Huvilalaiturit

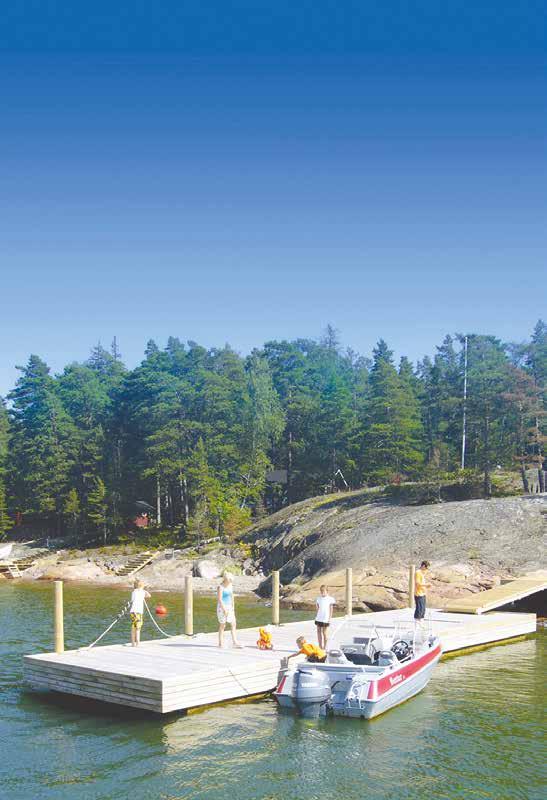

16 SUOSITTELEMME! Tämän laiturin kanssa sopii mm. 6-askelmaiset uimaportaat ja ankkurointipaketti 7. Katso lisää sivut 27 ja 41. Raskaslaiturit Raskaslaiturit soveltuvat ympärivuotiseen käyttöön ja ovat tukevia, huoltovapaita ja erittäin pitkäikäisiä ratkaisuja. Marinetekin Raskaslaitureissa on yhtenäinen ja vahvarakenteinen teräsbetonista valmistettu raskasponttoni. Laiturit soveltuvat myös vaativiin olosuhteisiin ja niihin voi kiinnittää turvallisesti suuriakin veneitä. Raskaslaiturit toimitetaan joko betonikantisena tai eri puukansivaihtoehdoilla verhottuna ja niihin on saatavana laaja mallisto lisätarvikkeita. 16 Huvilalaiturit

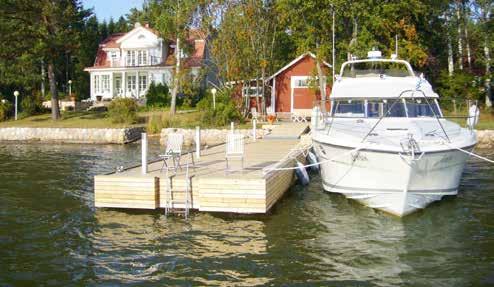

17 RASKASLAITURIT Merenneito Vakiotoimitukseen sisältyy käyntisilta* Merileijona 1 on suosittu Raskaslaituri. 2,4 m 6,4 m Merenneito Kokonaiskantavuus (kg) Kokonaispaino (kg) / Ponttoni...M2406V Kansikorkeus (m)... 0,37 / 0,50 Käyntisilta (m)... 1,25 x 5,0 2,4 m 8,4 m Merivuokko Kokonaiskantavuus (kg) Kokonaispaino (kg) / Ponttoni...M2408V Kansikorkeus (m)... 0,37 / 0,55 Käyntisilta (m)... 1,25 x 5,0 2,4 m 11,4 m Merivuokko Kokonaiskantavuus (kg) Kokonaispaino (kg) / Ponttoni...M2411V Kansikorkeus (m)... 0,37 / 0,55 Käyntisilta (m)... 1,25 x 5,0 3,1 m 8,4 m Merileijona Kokonaiskantavuus (kg) Kokonaispaino (kg) / Ponttoni...M3008V Kansikorkeus (m)... 0,39 / 0,58 Käyntisilta (m)... 1,25 x 5,0 3,1 m 11,4 m Merileijona Kokonaiskantavuus (kg) Kokonaispaino (kg) / Ponttoni...M3011V Kansikorkeus (m)... 0,39 / 0,58 Käyntisilta (m)... 1,25 x 5,0 * Raskaslaiturit ovat saatavina myös ilman puukantta, jolloin sen pituus on 0,2 m lyhyempi ja hintaan sisältyy törmäysparrut, käyntisilta sekä rantapään ankkurointilenkit. Puukantisten Raskaslaitureiden hintaan sisältyy sivuverhous, käyntisilta ja rantapään ankkurointilenkit. Ankkurointi- ja lisätarvikkeet katso sivu 26 alkaen. Laitureiden paino, kantavuus ja kansikorkeus vaihtelevat ankkurointivaihtoehdoista ja laiturin varusteista riippuen. Taulukkojen arvot ovat kuormittamattomina. Kaikissa Marinetek laitureiden kansilaudoissa on ruostumaton ruuvikiinnitys. Raskaslaitureiden tekniset tiedot BETONI N/mm² muovikuitubetoni. Rasitusluokka eurooppalaisen EN standardin mukaisesti. RAUDOITUS Osin tai täysin kuumasinkitty teräs. SISUS EPS, tiheys 15 kg/m³. KANSI JA SIVU- Painekyllästetty mänty VERHOUS tai Lunacomp. 17 Huvilalaiturit

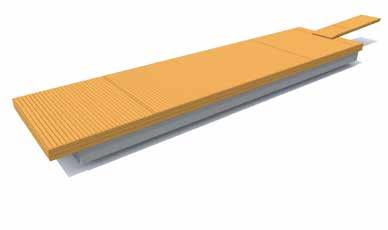

18 Isot Raskaslaiturit Isot Raskaslaiturit perustuvat Marinetekin maailmankuuluun venesatamissa käytettyyn ponttoniteknologiaan. Ne ovat ympärivuotiseen käyttöön suunniteltuja, erittäin tukevia ja pitkäikäisiä ratkaisuja. Ne kestävät myös suurempien jahtien turvallisen kiinnittämisen tuulisissa olosuhteissa. Raskaslaiturit toimitetaan joko betonikantisina tai eri puukansivaihtoehdoilla verhottuina ja niihin on saatavana laaja mallisto lisätarvikkeita. Marinetekin Iso Raskaslaituri on markkinoiden paras ja vahvin huvilalaituriratkaisu. SUOSITTELEMME! Tämän laiturin kanssa sopii mm. 6-askelmaiset uimaportaat ja ankkurointipaketti 7. Katso lisää sivut 27 ja Huvilalaiturit

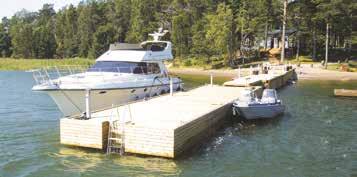

19 ISOT RASKASLAITURIT Merikarhu 2 Vakiotoimitukseen sisältyy käyntisilta* Iso Raskaslaituri kestää väsymättä vuosikymmenestä toiseen. Kuvan laiturissa korotettu kansi ja lisävarusteina uimaportaan syvennys, Super Yacht kiinnityspollarit sekä valaistus. 3 m 13 m Merikarhu Kokonaiskantavuus (kg) Kokonaispaino (kg) / Ponttoni... M3012AC Kansikorkeus (m)...0,50 / 0,65 Käyntisilta (m)...1,25 x 5,0 3 m 16 m Merikarhu Kokonaiskantavuus (kg) Kokonaispaino (kg) / Ponttoni... M3015AC Kansikorkeus (m)...0,50 / 0,65 Käyntisilta (m)...1,25 x 5,0 4,2 m 13 m Merikarhu Kokonaiskantavuus (kg) Kokonaispaino (kg) / Ponttoni... M4312HD Kansikorkeus (m)... 0,50 / 0,65 Käyntisilta (m)... 1,25 x 5,0 4,2 m 16 m Merikarhu Kokonaiskantavuus (kg) Kokonaispaino (kg) / Ponttoni... M4315HD Kansikorkeus (m)... 0,50 / 0,65 Käyntisilta (m)... 1,25 x 5,0 * Isot Raskaslaiturit ovat saatavina myös ilman puukantta, jolloin sen pituus on 0,8 m lyhyempi ja hintaan sisältyy törmäysparrut, käyntisilta sekä rantapään ankkurointilenkit. Puukantisten Isojen Raskaslaitureiden hintaan sisältyy sivuverhous, käyntisilta ja rantapään ankkurointilenkit. Ankkurointi- ja lisätarvikkeet katso sivu 26 alkaen. Laitureiden paino, kantavuus ja kansikorkeus vaihtelevat ankkurointi-vaihtoehdoista ja laiturin varusteista riippuen. Taulukkojen arvot ovat kuormittamattomina. Kaikissa Marinetek laitureiden kansilaudoissa on ruostumaton ruuvikiinnitys. 19 Huvilalaiturit Isojen Raskaslaitureiden tekniset tiedot BETONI N/mm² muovikuitubetoni. Rasitusluokka eurooppalaisen EN standardin mukaisesti. RAUDOITUS Osin tai täysin kuumasinkitty teräs. SISUS EPS, tiheys 15 kg/m³. KANSI JA SIVU- Painekyllästetty mänty VERHOUS tai Lunacomp.

20 Terassilaiturit Terassilaiturit on suunniteltu vapaa-ajan parhaisiin hetkiin. Sen isolla kannella voi nauttia kesäloman parhaista hetkistä ja järjestää vaikkapa juhannustanssit tai rapukekkerit. Tilaa ja kantavuutta riittää esimerkiksi kesäkeittiölle, katokselle ja porealtaalle. Järeät raskasponttonit tekevät Marinetekin Terassilaiturista erittäin tukevan ja pitkäikäisen. Tilaa on myös monen veneen kiinnittämiselle. Terassilaituri voidaan varustaa moneen eri käyttötarkoitukseen useilla lisätarvikkeilla. SUOSITTELEMME! Lisätarvikkeina mm. säilytyslaatikoita, kaiteita, uimaportaita, veneenkiinnitystarvikkeita, katoksia, erilaisia kesäkeittiöitä, kylpyammeita, ulkosuihkuja sekä ulkokalusteita. 20 Terassilaiturit

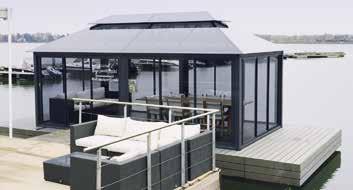

21 TERASSILAITURIT Oheinen terassilaituri kiinteällä betoniponttonilla laajentaa merkittävästi rannan käyttömahdollisuuksia. Soveltuvuus käyttökohteeseen varmistetaan aina yksilöllisesti. Valmiit Lucia Lasipaviljongit rakennetaan yhteistyössä Savon Lasituote Oy:n kanssa. Vakiotoimitukseen sisältyy käyntisilta * Terassilaituri 1 6,1 m Terassilaituri on myös mainio kiinnityslaituri suuremmillekin jahdeille. Erityisesti se on paras vapaa-ajan viettopaikka kesän ikimuistoisille hetkille. Terassilaituri m Pinta-ala m 2 Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni... 2 x M2406V Kansikorkeus (m)... 0,55 Käyntisilta (m)... 1,25 x 5,0 6 m 9,1 m Terassilaituri 2 Pinta-ala m 2 Kokonaiskantavuus (kg) Kokonaispaino (kg) Ponttoni... 2 x M2409AC Kansikorkeus (m)... 0,65 Käyntisilta (m)... 1,25 x 5,0 Kesäkeitaan lisätarvikkeet Tuotenumero Laituri Avattava katos Alumiinikaiteet Sivuverhous / Terassilaituri Sivuverhous / Terassilaituri 2 * Vakiolaitureiden toimitukseen sisältyy ponttonit, kansielementit ja niiden kiinnitysosat sekä käyntisilta. Ankkurointi- ja lisätarvikkeet katso sivu 26 alkaen. Laitureiden paino, kantavuus ja kansikorkeus vaihtelevat ankkurointivaihtoehdoista ja laiturin varusteista riippuen. Taulukkojen arvot ovat kuormittamattomina. Kaikissa Marinetek laitureiden kansilaudoissa on ruostumaton ruuvikiinnitys. 21 Terassilaiturit Terassilaitureiden tekniset tiedot BETONI N/mm² muovikuitubetoni. Rasitusluokka eurooppalaisen EN standardin mukaisesti. RAUDOITUS Osin tai täysin kuumasinkitty teräs. SISUS EPS, tiheys 15 kg/m³. KANSI JA SIVU- Painekyllästetty mänty tai Lunacomp. VERHOUS

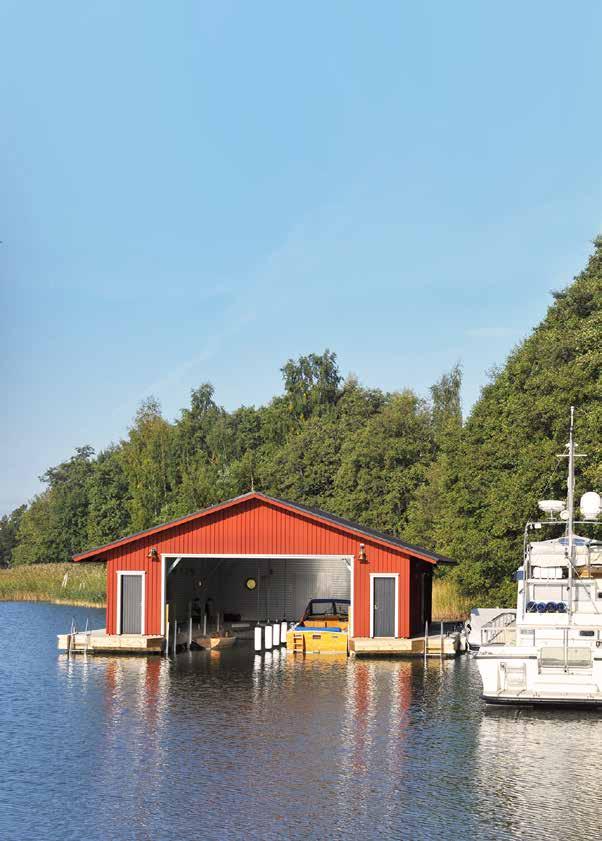

22 Erikoislaiturit Marinetek on toteuttanut yhdessä yhteistyökumppaniensa kanssa lukuisia kelluvia erikoislaitureita, jotka ovat räätälöity asiakkaan toiveiden mukaan. Tyypillisimmät ratkaisut ovat erikoismittaisia ja -muotoisia laitureita tai niiden valmistuksessa on käytetty erikoismateriaaleja, kuten muovikomposiittia. Usein myös isot Raskaslaiturit on räätälöity suurien veneiden kiinnityksen ja käytön optimointiin. Erikoislaiturit voivat olla myös terasseja, soutulaitureita, liikuteltavia saunoja ja muita rakennuksia tai vaikkapa ylikulkusiltoja. 22 Kelluvat venevajat toteuttaa Marinetekin yhteistyökumppani Taalintehtaan Rakennuspalvelu Oy

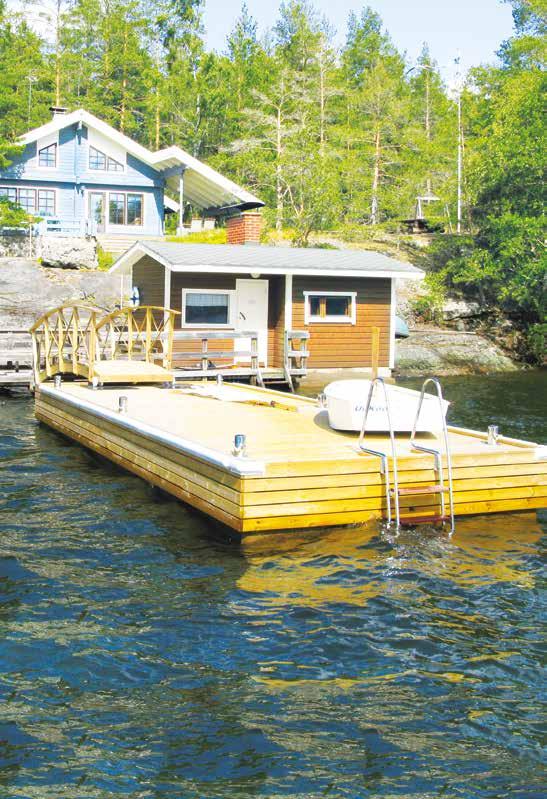

23 ERIKOISLAITURIT Tässä erikoisrakenteisessa Merikarhussa on erikoisvalmistettu kansi, kaarisilta, törmäyssuojat, pollarit, uimaporras ja ristikkoköysikaiteet. Matalampi kannen osa helpottaa kulkua pieniin veneisiin. Kelluva sauna on monen mökkiläisen unelma. Mikä onkaan mukavampaa kuin pulahtaa ulkoterassilta suoraan veteen. Tämä kaunis hirsinen sauna on ympärivuotisessa käytössä. Kelluvat rakennukset toteuttaa Marinetekin yhteistyökumppani Bluet Oy. Raskasponttoneista voi rakentaa yhdistämällä niitä toisiinsa suuria ja korkealuokkaisia kokonaisuuksia. Erikoisratkaisun voi verhoilla joko painekyllästetyllä männyllä tai muovikomposiittilaudoituksella. Useat mökki- ja huvilalaiturit soveltuvat pohjaksi omatoimiselle rakentamiselle. Tyypillinen ratkaisu, jossa tynnyrisauna on sijoitettu laiturin keskelle ei aseta suuria erityisvaatimuksia itse laiturille. Kun ympäristö on kaunis ja rantarakentaminen arvokkaasti toteutettu, vain Marinetekin Iso Raskaslaituri voi tulla kysymykseen. Tässä asiakas on vaatinut laiturilta kokoa ja näköä. Laiturin leveys on räätälöity rantarakennuksen mittoihin ja kansikorkeus veneen mukaan. 23

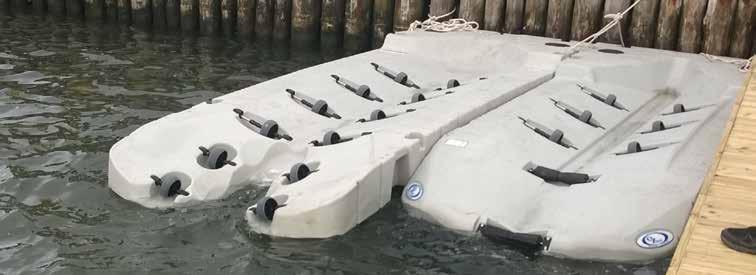

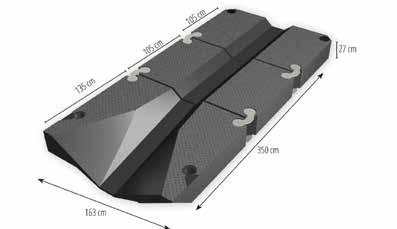

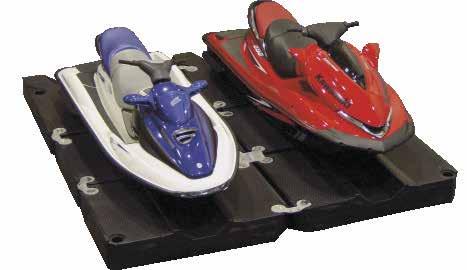

24 JETTILAITURIT Käytännöllinen jettilaituri sopii vesijetin kiinnitykseen ja säilytykseen. Pohja pysyy paremmin puhtaana ja ajo-ominaisuudet hyvänä, koska jetti on irti vedestä säilytyksen aikana. Jettilaituri soveltuu myös soutuveneille, kanooteille, jollille ja kumiveneille. Jettilaituri Max Kokonaiskantavuus (kg) Kokonaispaino (kg) Koko (m)... 1,5 x 3,8 Hintaan sisältyy ajorullasto ja kiinnityssarja kelluvaan laituriin. Jettilaituri Max 2i Kokonaiskantavuus (kg) Kokonaispaino (kg) Koko (m)... 1,5 x 4,2 Hintaan sisältyy ajorullasto ja kiinnityssarja kelluvaan laituriin. Jettilaituri L Kokonaiskantavuus (kg)... n Kokonaispaino (kg) Ei ajorullastoa. Jettilaituri L Kokonaiskantavuus (kg)... n Kokonaispaino (kg) Ei ajorullastoa. Kiinnityssarja Sisältää: 2 kpl putkikiinnike 2 kpl suojahattu 2 x 1,5 m ankkuriputki 24

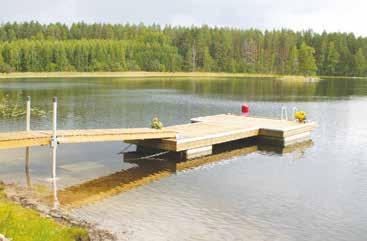

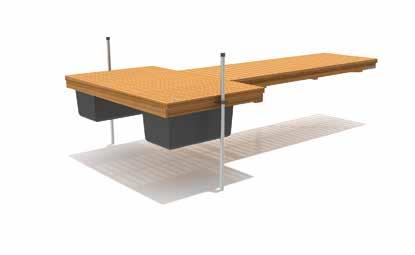

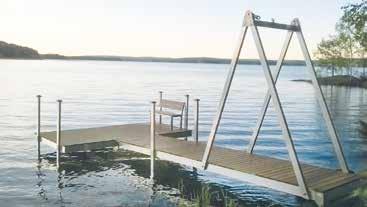

25 PYLVÄSYKSIKÖT Säädettävä pylväsyksikkö on todella helppo asentaa, siirtää ja purkaa. Pylväitä ei tarvitse erikseen lyödä pohjaan. Pylväiden alapäässä on iso pohjalevy, jonka nivellys tekee mahdolliseksi laiturin asentamisen tukevasti erityyppisiin pohjiin; kaltevaan, kivikkoiseen tai upottavaan. Saranoidun kiinnitys- ja kiristysosan avulla pylväs on helppo kiinnittää laituriin. Tuotenumero Korkeus m ,5 m m ,5 m LIFTDOCK-NOSTOLAITURIT Liftdock on markkinoiden vaivattomin, pitkäikäisin ja elinkaareltaan edullisin patentoitu nostolaituri. Merivesikelpoinen, alumiinirunkoinen Liftdock-laituri soveltuu erinomaisesti vaikeisiin jääolosuhteisiin ja suuriin vedenpinnan korkeusvaihteluihin. Laituri on helppo vinssata ylös, jolloin jäät eivät pääse vaurioittamaan sitä. Nostokolmio voidaan halutessa irrottaa kesän ajaksi. Kesäasento Talviasento 6,2 m Liftdock 4,6 m + T-kappale 1,6 3 m Runkorakenne (mm) x 50 x 4 Runko...alumiini Metalliosat ja pultit... ruostumaton teräs Täydellinen asennuspaketti sis. perustuspalkki, irrotettavat puu-elementit, vinssiteline kahdelle vinssille, 2 kpl vinssiä, nostovaijerit, lukituspalkki, ankkuripultit kallio- tai betonialustakiinnitykseen 25

26 Tarvikkeet 26

27 UIMAPORTAAT Kuumasinkitty teräs Alumiini (sis. kiinnityssarjan) Tuotenumero Askelmat Tuotenumero Askelma askelmaa askelmaa Askelmat alumiinia askelmaa askelmaa Askelmat alumiinia Taittuva / kuumasinkitty teräs Tuotenumero Askelma askelmaa askelmaa Askelmat kestopuuta Taittuva Ruostumaton teräs, 1-putkinen Tuotenumero Askelma askelmaa askelmaa, jatkosarja Askelmat kestopuuta Taittuva / ruostumaton teräs Haponkestävä teräs, 2-putkinen Tuotenumero Askelma Tuotenumero Askelma askelmaa askelmaa askelmaa Askelmat kestopuuta Taittuva askelmaa askelmaa Askelmat kovapuuta Taittuva Kiinnityssarjat Tuotenumero Tuote Uimaportaan pikakiinnityssarja (suora/kuumasinkitty) Uimaportaan pikakiinnityssarja (2-putkinen) Uimaportaan pikakiinnityssarja (1-putkinen) Nousukaide Lisätarvikkeet Tuotenumero Tuote Nousukaide (ruostumaton teräs) Hyppylauta Hyppylauta 27

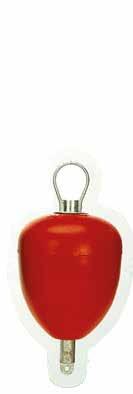

28 TÖRMÄYSSUOJAT B-lista, pieni B-lista, iso D-lista, medium Kulmalista P-lista Mega-törmäyssuoja Marina-törmäyssuoja Tuotenumero Tuote Mitat Värit B-lista, pieni 44 x 85 x 940 mm valkoinen, harmaa, sininen B-lista, iso 60 x 140 x 1000 mm valkoinen, harmaa, sininen D-lista, medium 45 x 115 x 920 mm valkoinen Kulmalista 48 x 78 x 240 x 240 mm valkoinen P-lista 58 mm, l=2,4 m valkoinen P-listan kulmalista, jatkospää valkoinen P-listan päätytulppa valkoinen P-listan jatkosmuhvi valkoinen P-listan liimatuubi Mega-törmäyssuoja 150 x 300 x 1 000mm sininen Marina-törmäyssuoja 130 x 200 x 650 mm harmaa, sininen POIJUT Marinetekin poijut ovat erittäin vahvoja, uppoamattomia ja helppokäyttöisiä. Tuotevalikoima sisältää sekä pitkä että matalavartisia poijuja eri käyttötarkoituksiin. Korkealaatuiset 45 l, 75 l ja 150 l poijut on suunniteltu ankkurointisäädösten mukaisesti turvaamaan kaikenkokoisten veneiden turvallinen kiinnittyminen. Vakioväri on punainen. Poijuissa on EPS-täytteinen rotaatiovalettu polyeteenikuorinen kelluke ja erittäin vahva kuumasinkitty teräsvarsi. Kellukkeen pisaramuoto takaa sille hyvän kestävyyden ympäri vuoden. Poiju on huoltovapaa, äänetön ja suojaa venettäsi parhaalla mahdollisella tavalla. Poijut Tuotenumero Malli Varren pituus B mm B45L 1150 mm B mm B75L 1360 mm B mm B150L 1750 mm 28

29 POLLARIT JA VENERENKAAT Marinetekin pollarit ja venerenkaat varmistavat turvallisen kiinnittymisen kaikenkokoisille veneille. Pollarit voidaan kiinnittää tukevasti kaikkiin laiturimalleihin. Pollareiden hintaan ei sisälly kiinnitystarvikkeita Pollarit Tuotenumero Tuote Materiaali Pohjamitat Korkeus Vetolujuus Kiinnitys Taitettava pollari alumiini 90 x 150 mm 60 mm 2 x M T-pollari ruostumaton teräs 70 x 230 mm 80 mm 2 x M Heavy Duty -pollari alumiini 60 x 220 mm 95 mm 25 kn 2 x M Premier-pollari alumiini 88 x 444 mm 135 mm 50 kn 3 x M Super Yacht -pollari alumiini 108 x 465 mm 157 mm 75 kn 3 x M Mega Yacht -pollari haponkestävä teräs 170 x 450 mm 210 mm 100 kn 6 x M Paalupollari, LED-valolla ruostumaton teräs 150 x 150 mm 195 mm 25 kn 4 x M Paalupollarin LED-virtalähde Paalupollari ruostumaton teräs 150 x 150 mm 180 mm 25 kn 4 x M10 T-pollari Taitettava pollari T-pollari Heavy Duty -pollari Premier-pollari Super Yacht -pollari Mega Yacht Super -pollari Yacht -pollari Paalupollari, LED-valolla Mega Yacht -pollari Paalupollari 50 Paalupollari, LED-valolla Paalupollari Paalupollari 25H Venerenkaat Tuotenumero Tuote Mitat Venerengas, kuumasinkitty 12/80 mm Venerengas, kuumasinkitty 12/120 mm Venerengas, kuumasinkitty 12/200 mm Venerengas, kuumasinkitty 16/200 mm Venerengas, kuumasinkitty 16/260 mm Venerengas, haponkestävä teräs 12/200 mm Venerengas, haponkestävä teräs 16/200 mm Venerengas, haponkestävä teräs 16/260 mm Venerengas/kansiruuvi, kuumasinkitty 12/120 mm 29 Venerengas, kuumasinkitty Venerengas kansiruuvilla Venerengas, haponkestävä teräs 29

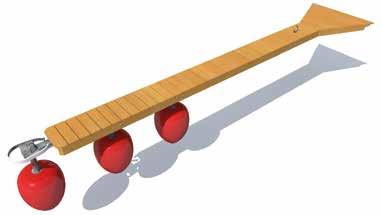

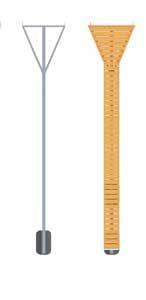

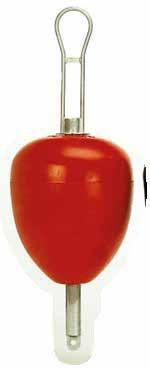

30 KEVYET VENEPUOMIT Marinetekin uudet kevyet FN-venepuomit on suunniteltu Australian Standards -normiston mukaisesti. Puomit täyttävät myös kaikki eurooppalaiset normit. Venepuomin teräsrunko on hitsattu ja kuumasinkitty. K-malleihin saatava kansirakenne on painekyllästettyä mäntyä tai erikoistilauksesta Lunacompia. Polyeteenikellukkeita on kahta mallia ja ne ovat rotaatiovalettuja ja täytettyjä. Venepuomin ulkopää on suojattu. Kevyet venepuomit kiinnitetään laituriin nivelillä. FN600K Puukannella Harmaa salkku kelluke F600K Puukannella Poijukelluke TUOTENIMISSÄ F = poijukellukkeella FN = Salkkukellukkeella 500 = pituus (5 metriä) K = kävelytaso Venepuomit Tuotenumero Tuote Pituus Kansi Kelluke Kellukemalli Kokonaiskantavuus FN450 4,5 m 80 l Harmaa salkku 80 kg F450 4,5 m 45 l Poijukelluke 45 kg F451 4,5 m 75 l Poijukelluke 75 kg FN500 5 m 130 l Harmaa salkku 130 kg F500 5 m 45 l Poijukelluke 45 kg F501 5 m 75 l Poijukelluke 75 kg FN600 6 m 130 l Harmaa salkku 130 kg F600 6 m 75 l Poijukelluke 75 kg FN600K 6 m puukansi 2 x 130 l Harmaa salkku 260 kg F600K 6 m puukansi 3 x 75 l Poijukelluke 225 kg FN700 7 m 130 l Harmaa salkku 130 kg F700 7 m 2 x 45 l Poijukelluke 90 kg FN700K 7 m puukansi 3 x 130 l Harmaa salkku 390 kg F700K 7 m puukansi 4 x 75 l Poijukelluke 300 kg FN800 8 m 130 l Harmaa salkku 130 kg F800 8 m 2 x 75 l Poijukelluke 150 kg FN800K 8 m puukansi 3 x 130 l Harmaa salkku 390 kg F800K 8 m puukansi 4 x 75 l Poijukelluke 300 kg Lisätarvikkeet Tuotenumero Tuote Venepuomiin Välikiinnitysrengas (1 kpl) FN450 - FN800 / F450 - F Välikiinnitysrengas (2 kpl) K-puomeihin Puuritilä FN450 - FN800 / F450 - F Teräsritilä FN450 - FN800 / F450 - F800 Kiinnityssarjat Tuotenumero Tuote Kiinnityssarja puurunkoon / PUR-nivel Kiinnityssarja kiskoon / PUR-nivel Kaikissa Kevyissä Venepuomeissa on uusi äänetön muovilaakeroitu PUR-nivelkiinnitys. 30

31 KEVYET VENEPUOMIT FN mm FN500 FN700K FN600 FN600K FN700 + Puuritilä FN700 + Teräsritilä TUOTENIMISSÄ F = poijukellukkeella FN = Salkkukellukkeella 500 = pituus (5 metriä) K = kävelytaso Kevyt Venepuomi F

32 32

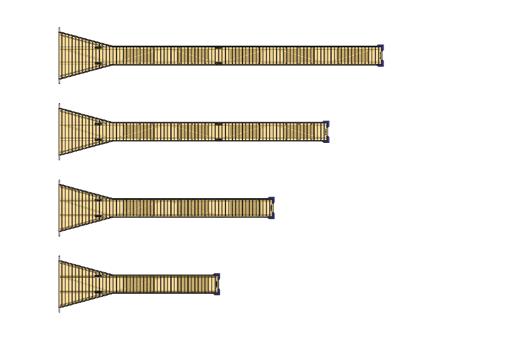

33 RASKAAT VENEPUOMIT Marinetekin uudet raskaat FN-venepuomit on suunniteltu Australian Standards -normiston mukaisesti. Puomit täyttävät myös kaikki eurooppalaiset normit. Venepuomin rungon muodostaa hitsattu ja kuumasinkitty teräksinen ristikkorakenne, joka on erittäin vahva ja jäykkä. Kansirakenne on painekyllästettyä mäntyä tai erikoistilauksesta Lunacompia. Polyeteenikellukkeet ovat rotaatiovalettuja ja täytettyjä EPS:illä. Ulkopään suojana ovat muoviset törmäyssuojat. Raskaat venepuomit kiinnitetään kumipulttiliitoksin. Kaikkiin on saatavilla kiinnitysadapteri ja uusi patentoitu rantautumista helpottava Handy Mooring -pollari FN6000 FN mm FN8000 FN8000 FN10000 FN10000 FN8000 FN12000 FN12000 Venepuomit Tuotenro. Tuote Kelluke Mitat Kokonaiskantavuus FN x M31L 0,7 x 6 m 520 kg FN x M31L 0,7 x 8 m 780 kg FN x M31L 0,7 x 10 m kg FN x M31L 0,7 x 12 m kg Kiinnityssarjat Tuotenumero Tuote Venepuomiin Kiinnityssarja puurunkoon (150 mm) FN6000, FN Kiinnityssarja puurunkoon (150 mm) FN10000, FN Kiinnityssarja reunaparruun FN6000, FN8000 Lisätarvikkeet Tuotenumero Tuote Venepuomiin Välikiinnitys-HD-pollarit (2 kpl) FN6000, FN Välikiinnitys-HD-pollarit (4 kpl) FN10000, FN12000 Lisähinta M31 kellukkeesta (korkeampi) Handy Mooring Tuotenumero Tuote Handy Mooring 33 Marinetekin Raskas Venepuomimallisto on saatavana myös alumiinirunkoisena.

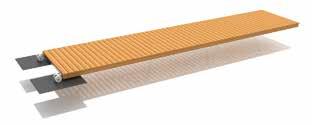

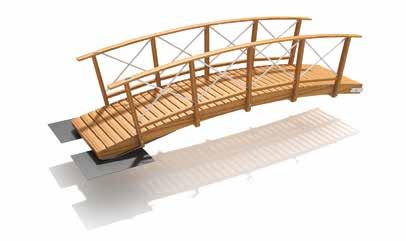

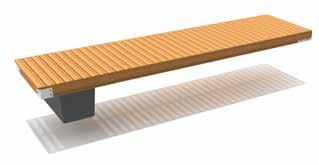

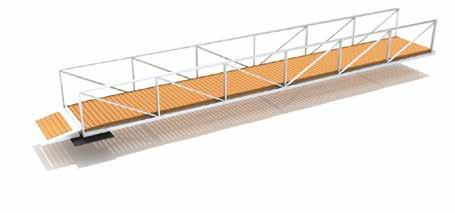

34 KÄYNTISILLAT JA KAITEET Marinetekin käyntisiltavalikoima on alan laajin ja täyttää erilaiset asiakastarpeet. Kaikki tuotteet ovat korkealaatuisia, turvallisia, pitkäikäisiä, edullisia sekä hyvin suunniteltuja. Liukukäyntisilta (puu) Tuotenumero Mitat ,25 x 4,0 m ,25 x 5,0 m ,25 x 6,0 m ,85 x 5,0 m ,85 x 6,0 m Sis. kulutusmuovilevyt ja teräsjäykisteen (6 m mallit). Liukukäyntisilta Nivelkäyntisilta (puu) Tuotenumero Mitat ,25 x 4,0 m, M ,15 x 4,0 m, M ,15 x 5,0 m, M30 Sis. kulutusteräkset ja laituripään kiinnitysosat. Nivelkäyntisilta Kaarikäyntisilta (puu) Tuotenumero Mitat ,3 x 5 m (kaiteilla) ,2 x 5 m Sis. kulutusmuovilevyt. Kaarikäyntisilta Kevyt teräskäyntisilta Tuotenumero Mitat ,25 x 5,0 m ,25 x 6,0 m ,25 x 7,0 m ,6 x 9,0 m, kaari Sis. kulutusmuovilevyt. Kevyt teräskäyntisilta Teräskäyntisilta Tuotenumero Mitat ,2 x 6 m ,2 x 8 m ,2 x 10 m ,2 x 12 m ,8 x 6 m ,8 x 8 m ,8 x 10 m Kevyt teräskäyntisilta, kaari Teräskäyntisilta Sis. kulutusmuovilevyt, kalturilevyn ja kaiteet. 34

35 KÄYNTISILLAT JA KAITEET Premier alumiinisilta Tuotenumero Mitat ,6 x 12,0 m ,0 x 16,0 m ,4 x 20,0 m Premier Premier alumiinikäyntisilta Kaiteet Tuotenumero Tuote Mitat Puukaide, vaaka 1,0 x 5 m Puukaide, vaaka 1,0 x 6 m Ristikkokaide, köysi 1,0 x 5 m Ristikkokaide, köysi 1,0 x 6 m Teräskaide, kuumasinkitty teräs 1,0 x 5 m Teräskaide, kuumasinkitty teräs 1,0 x 6 m Puukaide Puukaide Ristikkokaide Ristikkokaide köysiristikolla köysiristikolla Teräskaide Teräskaide Lisätarvikkeet Tuotenumero Tuote Mitat Teräsjäykiste, 5 m puukäyntisiltoihin Puukaiteen kiinnityssarja, 5 m puukaiteisiin Puukaiteen kiinnityssarja, 6 m puukaiteisiin Liukurulla, muovi 150 x 40 mm Kulutusmuovilevy, muovi 750 x mm Kalturilevy, kuumasinkitty teräs 1,2 x 0,9 m Kalturilevy, kuumasinkitty teräs 1,6 x 0,9 m Kalturilevy, kuumasinkitty teräs 1,8 x 0,9 m Liukurulla Kulutusmuovilevy Kalturilevy 35

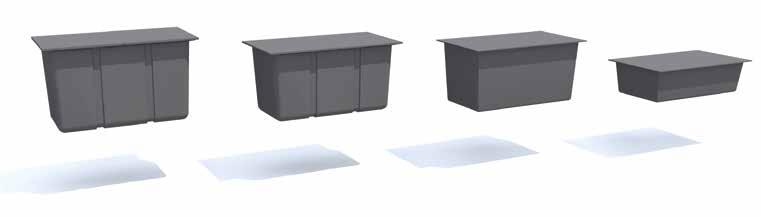

36 LAITURIPONTTONIT Muoviponttonit Marinetekin muoviponttonit ovat tyhjiömuovattuja (M15, M30) ja rotaatiovalettuja (M31, M31L), kuori on polyeteeniä, sisus EPS (tiheys 20 kg/m 3 ). Tuotenumero Tuote Mitat Paino Kantavuus M x 620 x 290 mm 7 kg 150 kg M x 620 x 530 mm 10 kg 260 kg M31L x 635 x 565 mm 15 kg 260 kg M x 635 x 645 mm 16 kg 300 kg M31 M31L M30 M15 Muoviputkiponttonit Ilmatäytteinen polyeteeniputki. Tuotenumero Tuote Mitat Paino Kantavuus Muoviputkiponttoni T315 ø 315 mm, l=3 750 mm 22 kg 270 kg Muoviputkiponttoni T315 ø 315 mm, l=4 750 mm 28 kg 340 kg Muoviputkiponttoni T400 ø 400 mm, l=3 850 mm 48,1 kg 435,4 kg Muoviputkiponttoni T400 ø 400 mm, l=6 000 mm 75 kg 680 kg Muoviputkiponttoni T400 ø 400 mm, l=8 770 mm 110 kg 990 kg Muoviputkiponttoni T500 ø 500 mm, l=6 000 mm 116 kg kg Putkiponttonin kiinnityspanta ø 315 mm 3,5 kg Putkiponttonin kiinnityspanta ø 400 mm 4,1 kg Putkiponttonin kiinnityspanta ø 500 mm 4,8 kg Muoviputkiponttoni, T400 Putkiponttonin kiinnityspanta 36

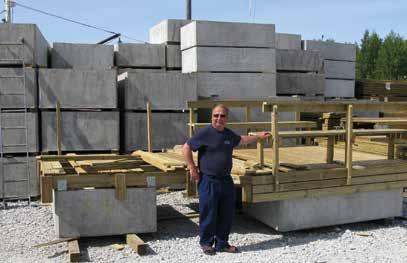

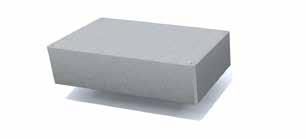

37 LAITURIPONTTONIT Betoniponttonit Marinetekin uudet N-sarjan betoniponttonit on suunniteltu täyttämään eurooppalaiset normit. Ne ovat erittäin lujarakenteisia ja suunniteltu pohjolan vaativiin olosuhteisiin. Marinetek on Euroopan suurin betoniponttoni-valmistaja. Tuotenumero Tuote Mitat Paino Kantavuus M120N 1,20 x 2,00 x 0,55 m 600 kg 730 kg M140N 1,40 x 2,38 x 0,60 m 830 kg kg M200N 2,00 x 2,38 x 0,60 m 1070 kg kg M300N 3,00 x 2,38 x 0,60 m kg kg Kiinnityskulma / M120N- M140N, pultti M Kiinnityskulma / M200N- M300N, pultti M20 M120N M140N M200N M300N Tekniset tiedot Betoni: N/mm² muovikuitubetoni. Rasitusluokka eurooppalaisen EN standardin mukaisesti Raudoitus: Kuumasinkitty teräs. Sisus: EPS, tiheys 15 kg/ m³. 37

38 ANKKUROINTITARVIKKEET Maatukielementit ja jouset Tuotenumero Tuote Paino Maatukielementti puukäyntisilloille (1,3 x 4,0-5,0 m) 600 kg T-nivelet Maatukielementti puukäyntisilloille (1,3 x 4,0-5,0 m) kg T-nivelet Maatukielementti puukäyntisilloille (1,3 x 6,0 m) kg T-nivelet Maatukielementti puukäyntisilloille (1,9 x 5,0-6,0 m) kg T-nivelet Maatukielementti teräskäyntisilloille (1,2 x 6,0-12,0 m) kg Niveladapterit Maatukielementti teräskäyntisilloille (1,8 x 6,0-12,0 m) kg Niveladapterit Korotettu maatukielementti kg Niveladapterit Teräsjousi 16 mm / maalattu Kumijoustin 250 kg Kumijoustin 500 kg Kumijoustin 1000 kg Maatukielementti 600 kg Maatukielementti 1600 kg Maatukielementti 1600 kg Korotettu Korotettu maatuki-elementti Teräsjousi (maalattu) Kumijoustin kg kg Poijuankkuri Ankkuri Ankkuri kg kg Ankkurit Tuotenumero Tuote Paino Poijuankkuri 40 kg Poijuankkuri 200 kg Poijuankkuri 350 kg Ankkuri 700 kg Ankkuri kg Ankkuri kg Ankkuri kg Ankkuri kg Ankkuri kg Ankkuri kg Laituriankkuri kg Laituriankkuri kg Laituriankkuri Laituriankkuri kg kg 38

39 ANKKUROINTITARVIKKEET Kettinki ja sakkelit Tuotenumero Tuote Mitat Materiaali Kettinki 10 mm kuumasinkitty teräs Kettinki 13 mm kuumasinkitty teräs Kettinki 16 mm kuumasinkitty teräs Kettinki 20 mm kuumasinkitty teräs Kettinki 22 mm kuumasinkitty teräs Kettinki 25 mm kuumasinkitty teräs Sakkeli 12 mm kuumasinkitty teräs Sakkeli 16 mm kuumasinkitty teräs Sakkeli 20 mm kuumasinkitty teräs Sakkeli 22 mm kuumasinkitty teräs Sakkeli 24 mm kuumasinkitty teräs Sakkeli 28 mm kuumasinkitty teräs Ankkurointilenkki 18 mm kuumasinkitty teräs Ankkurointilenkki 13 mm kuumasinkitty teräs Ankkurointikoukku 10 mm ruostumaton teräs Rantakiinnityslenkki 25 mm kuumasinkitty teräs Kettingin lukitustappi 20/22 mm kuumasinkitty teräs Kettingin lukitustappi 25 mm kuumasinkitty teräs Kalliokiilalenkki 20 mm kuumasinkitty teräs Kalliokiilalenkki 22 mm kuumasinkitty teräs Lattateräs kalliokiinnitykseen 20 mm kuumasinkitty teräs Lattateräs kalliokiinnitykseen, L-malli kuumasinkitty teräs Kettinki Sakkeli Ankkurointilenkki Ankkurointikoukku Kalliokiilalenkki Rantakiinnityslenkki Lattateräs kalliokiinnitykseen Lattateräs kalliokiinnitykseen L-malli 37 39

40 ANKKUROINTIPAKETIT Vakioankkurointipaketit on suunniteltu suojaisiin olosuhteisiin. Jokainen ranta, sen olosuhteet ja laiturin käyttötarkoitus ovat kuitenkin yksilöllisiä. Marinetek-ammattilainen (s. 54) osaa suositella juuri sinun rantaan sopivan ankkurointipaketin. Oikealla ankkuroinnilla varmistat Marinetek-laiturisi pitkäikäisyyden. Paketit sisältävät kaiken tarvittavan pois luettuna rantapään kettingin kiinnityspisteen, joka vaihtelee rannoittain. Ankkurointipaketti Pienet Mökkilaiturit (s. 9). Vesisyvyys max. 1,5 m. Sisältää: 2 x Ankkurointiputki 1,5, l = 2 m 2 x Putkihela teräsputkeen 48,3 x 3,25 mm 2 x Muovihattu ankkurointiputkeen Ankkurointipaketti Pienet ja Isot Mökkilaiturit (s. 9 ja 11). Vesisyvyys max.1,5 m. Sisältää: 4 x Ankkurointiputki 1,5, l = 2 m 4 x Putkihela teräsputkeen 48,3 x 3,25 mm 4 x Muovihattu ankkurointiputkeen Ankkurointipaketti 1 Ankkurointipaketti 1 Ankkurointipaketti Pienet ja Isot Mökkilaiturit (s.9 ja 11). Vesisyvyys max. 2 m. Sisältää: 4 x Poijuankkuri 40 kg 6 x Lukkosakkeli 12 mm 30 m Kettinki 10 mm Ankkurointipaketti Pienet ja Isot Mökkilaiturit (s.9 ja 11). Vesisyvyys max. 3 m. Sisältää: 8 x Poijuankkuri 40 kg 6 x Lukkosakkeli 12 mm 40 m Kettinki 10 mm Ankkurointipaketti Isot Mökkilaiturit (s. 11). Vesisyvyys max. 3 m. Sisältää: 12 x Poijuankkuri 40 kg 6 x Lukkosakkeli 16 mm 40 m Kettinki 13 mm Ankkurointipaketti 4 Ankkurointipaketti 4 40

41 ANKKUROINTIPAKETIT Ankkurointipaketti Betonilaiturit (s. 13). Vesisyvyys max. 3 m. Sisältää: 2 x 700 kg Ankkuri 45 m Kettinki 13 mm 10 x Lukkosakkeli 16 mm 1 x Kumijoustin 500 kg Ankkurointipaketti Isot Betonilaiturit (s. 15). Vesisyvyys max. 3 m. Sisältää: 2 x kg Ankkuri 30 m Kettinki 16 mm 15 m Kettinki 13 mm 4 x Lukkosakkeli 20 mm 8 x Lukkosakkeli 16 mm 2 x Kumijoustin 500 kg Ankkurointipaketti 6 Ankkurointipak Ankkurointipaketti Raskaslaiturit (s. 17). Vesisyvyys max. 3 m. Ankkurointipaketti 8 Ankkurointipaketti 8 Sisältää: 2 x Ankkuri 2000 kg 30 m Kettinki 20 mm 15 m Kettinki 16 mm 2 x Lukkosakkeli 22 mm 8 x Lukkosakkeli 20 mm 2 x Kumijoustin 500 kg 2 x Kettingin lukitusterästappi 39 MARINETEK MOORING SYSTEM Marinetek Mooring System soveltuu syviin vesiin. Se on kettingin ja köyden yhdistelmä, joka suunnitellaan aina tapauskohtaisesti, jotta riittävä ankkuroinnin jousto ja lujuus saadaan aikaiseksi. 41

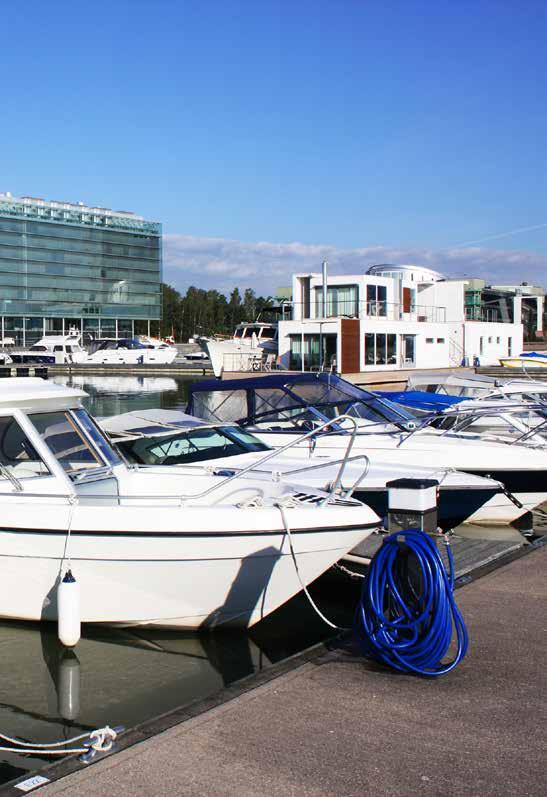

42 Sähkö- ja vesikalusteet 42

43 SÄHKÖ- JA VESIKALUSTEET Sähkö- ja vesikalusteilla saat sähköt omalle laiturille veneesi tarpeisiin. Valaistuksella, kuten valaisinpylväillä ja kansivaloilla saat ripauksen ylellisyyttä ja mukavuutta mökkilaiturisi pimeisiin iltoihin. Valaistuun laituriin on mukava rantautua. Rolec Classic Maailman suosituin sähkön- ja vedenjakelupollari. Voidaan varustaa erilaisilla varusteilla ja pintamateriaaleilla. Korkeus 500, 750 tai mm. Pintamateriaalit Foamex (monta eri väriä) ja ruostumaton teräs. Rolecilta löytyy useita muitakin malleja. Tuotenumero Tuote Korkeus Pistokkeet Rolec Classic (Mökki-malli) 500 mm + LED-valo 1 x 16A Rolec Classic 750 mm + LED-valo Rolec Classic 750 mm + LED-valo 1 x 16A Rolec Classic 750 mm + LED-valo 2 x 16A Rolec Classic 750 mm + LED-valo 3 x 16A Rolec Classic 750 mm + LED-valo 4 x 16 A Rolec Quantum Rolec Quantum -malliston tyylikkäät sähkön- ja vedenjakelupollarit on valmistettu anodisoidusta merialumiinista. Mallisto tarjoaa korkealuokkaista laatua kohtuulliseen hintaan. Vakiona pitkäkestoinen ja vähäkulutuksinen LED -valo. Korkeus 500, 750, 1000 tai 1250 mm. Tuotenumero Tuote Korkeus Pistokkeet Rolec Quantum 750 mm + LED-valo Rolec Quantum 750 mm + LED-valo 1 x 16A Rolec Quantum 750 mm + LED-valo 2 x 16A Rolec Quantum 750 mm + LED-valo 3 x 16A Rolec Quantum 750 mm + LED-valo 4 x 16A Rolec Classic ja Quantum -lisävarusteet Saatavilla runsaasti myös muita lisävarusteita mm. lukittavat pistokkeet, sähkönkulutusmittarit, prepaid älykortit jne. Tuotenumero Tuote vesihana 1/ vesihana, letkuteline, letku 30 m kuori, ruostumaton teräs (vain Classic mallit) 1 kpl 1-vaihe pistorasia 32A 1 kpl 1-vaihe pistorasia 63A 1 kpl 3-vaihe pistorasia 16A 1 kpl 3-vaihe pistorasia 32A 1 kpl 3-vaihe pistorasia 63A Rolec classic 2 x 16A Rolec classic 4 x 16A Rolec classic 4 x 16A 43 Rolec Classic (Mökki-malli) Rolec Quantum

44 SÄHKÖ-, JA VESIKALUSTEET Marinetek Plus S700L Marinetek PLUS Plus Marine on alalla pitkään toiminut ja Välimerellä erittäin yleinen sähkön- ja vedenjakelupollari. Tyylikästä italialaista muotoilua. Pintamateriaali on laadukasta haponkestävää terästä ja varustettavissa useilla eri lisätarvikkeilla, kuten valolla, sähköllä, vedellä, mittareilla, ym. Tuotenumero Tuote Mitat Pistokkeet S400L 120 x 160 x 400 mm 1 x 16A S400L + vesihana 120 x 160 x 400 mm 1 x 16A S700L 170 x 250 x 750 mm 2 x 16A S700L + vesihana 170 x 250 x 750 mm 2 x 16A Lisätarvikkeet Tuotenumero Tuote Muuta Maasähkökaapelin 3-napainen pistoke - schuko adapteri Marinetek Plus S400L VALOVARUSTEET Maasähkökaapelin adapteri Marinetek uusi Solar laiturivalomallisto edustaa LED-tekniikan uusinta osaamista. Valot toimivat aurinkoenergialla ja niissä on aurinkokenno (3,5W) sekä sisäänrakennettu Lithium akku, mikä takaa valon toiminnan jopa neljän sadepäivän jälkeen. Led lamppujen käyttöikä on yli tuntia. Valoissa on hämäräkytkin, mikä sytyttää valon automaattisesti hämärän tultua. Valojen runko on lujaa alumiinia. Helppoa ja luotettavaa. Sähkövetoja ei tarvita lainkaan. Väri tumman harmaa. Solar-mallistossa on 5 vuoden takuu. Marinetek SOLAR Tuotenumero Tuote Mitat Valoteho SOLAR x 800 mm 1.8 W (45 W) SOLAR x 250 mm 1.8 W (42 W) SOLAR x 880 mm 3.5 W (85 W) TAKUU 5 VUOTTA SOLAR 12 SOLAR 14 SOLAR 19 44

45 VALOVARUSTEET Marinetek Lux ja Delux -valaisinpylväs Tuotenumero Tuote Korkeus Väri Marinetek Lux 500 mm musta, harmaa, valkoinen Marinetek Delux 530 mm musta, harmaa, valkoinen Kaidetolppa Tuotenumero Tuote Mitat LED-valaistu kaidetolppa 90 x 980 mm LED-valaistu sähkötolppa 1 x 16 A 90 x 1000 mm Delux -valaisin Lux -valaisin Combi Led Tuotenumero Tuote Combi led-kansivalo, 1 kpl (ei sis. virtalähdettä), lisävalo Combi led-kansivalo, 4 kpl (sis. virtalähteen) Combi led-kansivalo, 8 kpl (sis. virtalähteen) LED-valaistu kaidetolppa LED-valaistu sähkötolppa Combi led -kansivalo LED-valaistu sähkötolppa 45

46 Turvavarusteet 46

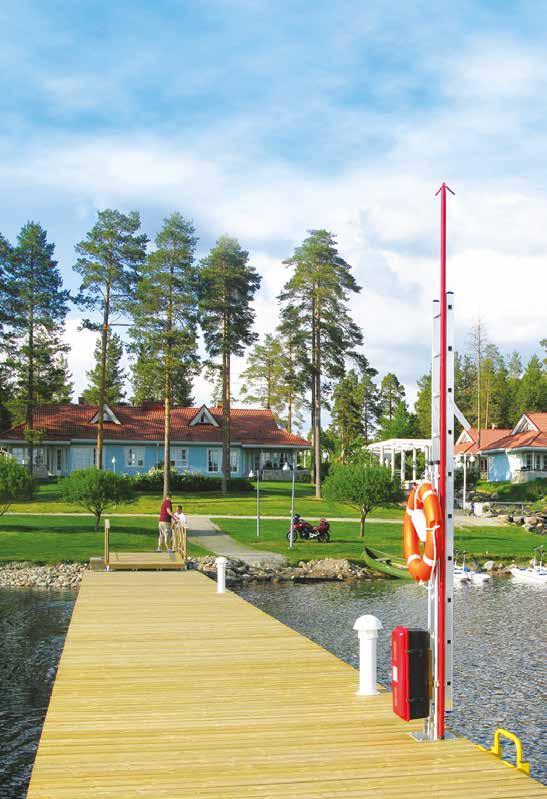

47 TURVAVARUSTEET Satamien turvavaatimukset kasvavat. Niin satamissa kuin yksityislaitureissakin tarvitaan monenlaisia turvavarusteita. Marinetekin turvavarustevalikoimasta löytyy kaikki tarpeellinen. Pelastustarvikkeet Tuotenumero Tuote Muuta Mitat Pelastusvälinepylväspaketti sis. pylväs, jalusta, kiinnitysosa, pelastusrengas, heittoliina, tikkaat, haka Kiinnityssarja betoniin pelastusvälinepylväälle Sammutin 2 kg Sammutin 6 kg Sammutinkaappi max. 12 kg sammuttimelle (ei sisälly hintaan) tikkaat: 2,7 m haka: 4 m Turvaporras puurunkoon 0,43 x 1,46 m Turvaporras raskaslaitureihin 0,43 x 1,46 m Pelastusrenkaan pidike ruostumaton teräs Pelastusrengas Oranssi (virallinen) 750 mm Pelastusrengas Punavalkoinen 550 mm Pelastusrengas Sinivalkoinen 550 mm Pelastusvälinepylvään heittoliina Turvaporras Heittoliina Sammutin Sammutinkaappi Pelastusrengas (virallinen) Lisätarvikkeet Tuotenumero Tuote Muuta Pituus Laituriportti lukko ei sis. hintaan, kuumasinkitty teräs 3,6 x 2,0 m Laituriportti lukko ei sis. hintaan, kuumasinkitty teräs 4,8 x 2,0 m Varoituskyltti muovi, sukeltaminen kielletty Varoituskyltti alumiini, sukeltaminen kielletty Laituriportti 47 Varoituskyltit, saatavana useilla eri teksteillä ja symboleilla

48 Kalusteet ja varaosat 48

49 KALUSTEET Lukollinen säilytyslaatikko on hyödyllinen lisäsäilytysmahdollisuus laitureille ja satamiin. Säilytyslaatikot ovat 4,7 mm paksusta UV-suojatusta gelcoat-pinnoitetusta lasikuidusta ja vakioväri on valkoinen. Säilytyslaatikot sopivat myös piha- ja uima-allasalueen säilytystarpeisiin. Säänkestävä, lukittava ja tuuletusaukollinen. Kannessa kaasujouset ja pohjassa kumijalat. Laadukas rakenne takaa vuosien huolettoman käytön (kaikki osat ovat säänkestäviä ja ruostumattomia). Tuotenumero Tuote Mitat Säilytyslaatikko 660 x 1280 x 660 mm Laituripenkki Leveys m Laituripöytä 600 x 600 mm VARAOSAT Helat ja kumit Säilytyslaatikko Laituripöytä Laituripenkki Tuotenumero Tuote Mitat Suora nivelteräs 6 x 60 mm Suora nivelteräs (taivutettu) 6 x 60 mm Suora nivelteräs 8 x 80 mm Suora nivelteräs (taivutettu) 8 x 80 mm T-nivelteräs 8 x 80 mm Kotelonivel (liitossarja), 2 kpl 160 x 150 mm Kumi 80x25 mm Kumi 100x10 mm Kumi 100x25 mm Kumi 100x50 mm Nivelteräs Kotelonivel T-nivelteräs Kansilaudat, reunapuut (höylätty, uritettu, painekyllästetty mänty) ja listat Tuotenumero Tuote Mitat Kansilauta 28 x 120 x mm Kansilauta 28 x 120 x mm Kansilauta 28 x 120 x mm Kansilauta 28 x 120 x mm Kansilauta 28 x 120 x mm Kansilauta 34 x 120 x mm Reunapuu 28 x 95 mm Reunapuu 34 x 85 mm Komposiittilista (graf. harmaa) 12 x 66 mm Kansilauta Komposiittilista 49

50 50

51 Marinetek palveluksessasi Meille Marinetek-ammattilaisille laiturin valinta ja toimittaminen on helppoa. Olemme nähneet monet rannat ja ratkaisseet vuosien varrella tuhansia laituritarpeita. Ymmärrämme, että tavalliselle mökkiläiselle laiturin hankinta ei ole aina helppoa. Sen vuoksi annamme käyttöönne kaiken sen kokemuksen, jonka olemme vuosikymmenien aikana kartuttaneet. Usein laituritarpeet ratkeavat kuin itsestään valitsemalla Marinetekin laajasta mallistosta mieluinen vaihtoehto sekä siihen liittyvä ankkurointipaketti ja sopivat lisätarvikkeet. Kuitenkin usein laiturin hankinta on projekti, joka vaatii tarkkaa suunnittelua ja toteutusta. Silloin tarvitaan Marinetekammattilaista. Marinetek-ammattilaiset auttavat laiturin valinnassa ja käyvät tarvittaessa paikan päällä rannassasi tarkastamassa olosuhteet, kuten veden syvyyden, pohjan laadun, tuuli- ja aallokko-olosuhteet sekä jään käyttäytymisen. Kun laiturityyppi on valittu, autamme oikean ankkurointiratkaisun ja lisätarvikkeiden valinnassa. Tarjoamme myös kuljetus- ja asennuspalvelun sekä rahoituksen ja laskemme tietysti kaikelle tälle kustannusarvion tai kiinteän hinnan. Voimme tarvittaessa auttaa myös lupa-asiakirjojen laatimisessa. Jotta palvelutarjontamme olisi täydellinen, tarjoamme myös Marinetek-huoltosopimusta koko laiturin elinkaarelle. Tämä palveluketjumme on kokonaisuudessaan asiakkaamme käytössä, jotta varmistetaan haluttu lopputulos. Meille Marinetek-ammattilaisille asiakastyytyväisyys on kunnia-asia. 51 Pidä Saaristo Siistinä ry

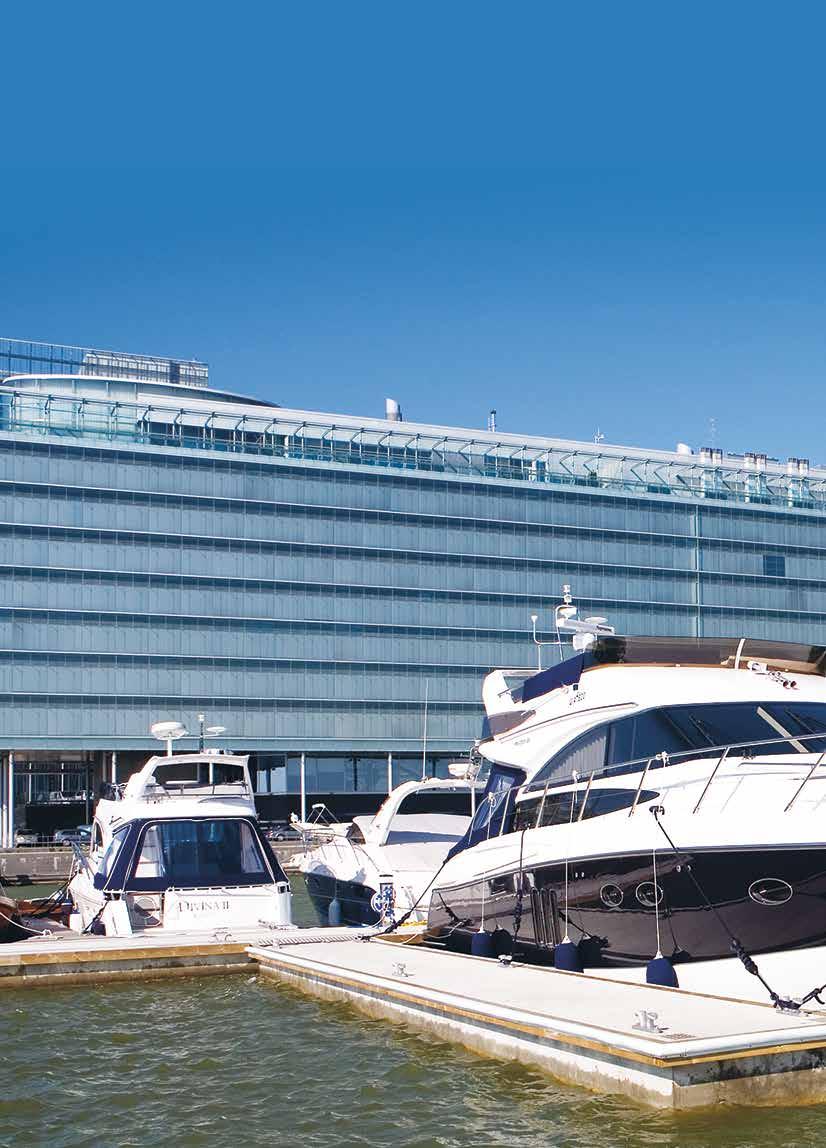

52 Kun laatu ratkaisee 52

53 Marinetekin laatu on muodostunut käsitteeksi puhuttaessa venesatamista ja laitureista. Suomalainen Marinetek on kelluvan rakentamisen kansainvälinen suunnannäyttäjä. Euroopan johtavana valmistajana yhtiö tunnetaan huippuluokan referensseistään ja kestävimmistä ratkaisuistaan. Yhtiö on rakentanut venesatamia 46 maahan jo reilut 20 vuotta. Kuuluisimmat, kuten Dubain Palm Jumeirah, Monacon Port Hercule, Floridan Palm Harbor, Oslon Aker Brygge sekä Maltan Grand Harbour edustavat satamarakentamisen huippuosaamista, josta alan muut yritykset voivat vasta haaveilla. Marinetek- satamia on myös mm. Tukholmassa, Kööpenhaminassa, Abu Dhabissa, Moskovassa, San Franciscossa, Karibialla, Thaimaassa, New Yorkissa, Kiinassa, jne. Lista on lähes loputon, koska niitä on kaikkiaan jo yli 2000 eri puolilla veneilevää maapalloa. Kansainvälisellä menestyksellä on väliä. Siihen on tarvittu paitsi rohkeutta myös valtavasti tuotekehitystä ja uusia innovaatioita. Vain kestävimmät ratkaisut ja huippuunsa viety laatu erottuvat kovassa kansainvälisessä kilpailussa. Marinetek tuo tämän laatuosaamisen nyt myös jokaisen mökkiläisen käyttöön. Marinetek on laituri, joka tarvitsee hankkia vain kerran. 53

54 MARINETEK-AMMATTILAISET 1. Espoo Seabergs AB Sommarövägen 23, Espoo Oa Sjöberg Alexander Sjöberg Hamina Boatex Oy Mikko Vitikainen Hanko Oy Marea Ltd Siilikuja 4, Hanko Fredrik Toivari Helsinki Land & Sea Oy Vanha Sotilastie 4, Helsinki Olli Soininen Iisalmi Savon Lasituote Oy Energiakuja 1, Iisalmi Jari Heino Joensuu Trans Tuovinen Oy Koivikkotie 2, Hammaslahti Henri Tuovinen Jyväskylä Hetemark Oy Rokkakankaantie 5, Laukaa Harri Hautala Jari Nurmela Kalajoki Hetemark Oy Rahvontie 1, Kalajoki Harri Hautala Kotka Kotkan meri ja maatyö Oy Punkkilantie 17, Kotka Sami Tamminen Kouvola Boatex Oy Kouvola Mikko Vitikainen Kuhmoinen Topi Kääpä Oy Pukkalantie 3, Kuhmoinen Topi Kääpä Lappeenranta Boatex Oy Myllymäenkatu 12, Lappeenranta Mikko Vitikainen Mikkeli Boatex Oy Mikko Vitikainen Nurmijärvi Deflec Oy Yrittäjäntie 2 B, Klaukkala Petri Grönlund petri.gronlund@deflec.fi 15. Pori Rakennus Selivaara Strikantie 143 A, Ahlainen, Pori Jaakko Selivaara jaakko.selivaara@rakennusselivaara.fi Porvoo Flexo-Laiturit Oy Teollisuustie 3, Porvoo Leif Stenström Henrik Lindgren info@flexo-laiturit.fi Savonlinna Saimaan Vesityö Oy Laivamiehentie 2, Savonlinna Sampsa Pennanen info@saimaanvesityo.fi Sipoo Winberg & Winberg Ab Karhusaarentie 34, Helsinki Kim Winberg kim.winberg@elisanet.fi kauppalaivachristina.websites.fi 19. Sysmä Rakennuspalvelu Tarvaala Vääksyntie 247 A, Sysmä Mika Tarvaala info@rakennustarvaala.fi Taalintehdas Taalintehtaan Rakennuspalvelu Oy Taalintehtaantie 691, Taalintehdas Leif Nordgren office@byggis.fi Tampere Deflec Oy Yrittäjäntie 2 B, Klaukkala Petri Grönlund petri.gronlund@deflec.fi 22. Turku Rakennus Marine Oy Pansiontie 28, Turku Ari Villiruusu ari@rakennusmarine.fi Åland F:ma Simo Rosenberg Emkarbyvägen 486, Maarianhamina Simo Rosenberg rosenbergsimo@gmail.com Marinetek Sweden AB Johan Nordvall johan.nordvall@marinetek.net MÖKKILAITUREITA HANKKIJALTA Pieniä Mökkilaitureita (5m, 7m, 8m) ja niihin liittyviä tarvikkeita saatavana kätevästi myös Hankkijan myyntipisteistä seuraavilta paikkakunnilta: Eura, Forssa, Haapavesi, Huittinen, Hyvinkää, Hämeenlinna, Iisalmi, Juva, Jämsä, Kajaani, Kalajoki, Kangasniemi, Kannus, Kaustinen, Keminmaa, Kempele, Kitee, Kiuruvesi, Kokkola, Kyröskoski, Lahti, Laitila, Lohja, Loimaa, Mäntsälä, Nivala, Orivesi, Nilsiä, Padasjoki, Palokka, Pori, Rovaniemi, Saarijärvi, Seivi, Sulkava, Suonenjoki, Tervakoski, Toivala, Vaasa, Varkaus, Äänekoski. Lue lisää osoitteesta Marinetek Finland Oy Vattuniemenkatu 3, Helsinki Puh info.finland@marinetek.net marinetek.fi Mökkilaiturit Hinnat vapaasti varastossa ilman kuljetusta, kokoamista ja asennusta (sis. alv 24%). Hintoihin lisätään paikkakuntakohtaiset toimituskulut. Pidätämme oikeuden muutoksiin.
