1 2013 Huvilalaiturit, tarvikkeet, kelluvat rakenteet

2 Sisältö 3 VARATOIMITUSJOHTAJAN TERVEHDYS 4 MARINETEK GROUP KONSERNI 5 LUPAUKSEMME 6 HUVILALAITURIT Marinetek tarjoaa kattavan valikoiman huvilaitureita joko muovi-, betonitai raskasponttoneilla kaikenlaisiin käyttötarkoituksiin. 8 Muoviponttonilaiturit 12 Betoniponttonilaiturit 16 Raskasponttonilaiturit 20 ANKKUROINTITARVIKKEET Ankkurointijärjestelmää valittaessa tulee ottaa huomioon paikalliset olosuhteet kuten tuuli, aallokko, veden syvyys, vedenpinnan tason vaihtelut, pohjamateriaali, virtaus sekä jäätyminen. 20 Maatukielementit ja jouset 21 Ketjut ja sakkelit 21 Ankkurit 22 Ankkurointipaketit 22 ORT-ruuviperustukset 23 Paaluhelat 24 SEAFLEX-ANKKUROINTI 25 Ankkurointijärjestelmä 26 UIMATARVIKKEET 28 POIJUT 29 POLLARIT JA VENERENKAAT 30 LAITURITARVIKKEET Marinetekin tuotevalikoima on alan laajin ja täyttää monenlaiset asiakastarpeet. 31 Käyntisillat 32 Käyntisillat ja kaiteet 33 Tarvikkeet 34 VENEENKIINNITYSTARVIKKEET Marinetek tarjoaa laajan valikoiman veneenkiinnitykseen tarkoitettuja tarvikkeita, puomeista poijuihin ja pollareihin. 35 Kevyet venepuomit 36 Raskaat venepuomit 38 Jettilaituri 39 Säilytyslaatikot ja kalusteet 40 TURVAVARUSTEET Satamien ja huvilalaitureiden turvavaatimukset kasvavat. 42 PONTTONIT 42 Muoviputkiponttonit 43 Betoniponttonit 43 Pylväsyksikkö 44 SÄHKÖN- JA VEDENJAKELU Tämän päivän veneilijän tarpeet ja vaatimukset sataman palveluilta ovat korkealla. 46 SAMMUTUSVÄLINEET 47 TÖRMÄYSSUOJAT 48 KELLUVAT RATKAISUT Satamarakentamisen lisäksi Marinetekin tuotevalikoimaan kuuluu kelluvia taloja, saunoja, uimaloita, venevajoja sekä toimisto- ja huoltorakennuksia. 50 UIMALAT Kelluvat uimalat tulevat yhä suositummiksi modernissa kaupunkiympäristössä. 52 KELLUVAT LEIKKIPUISTOT 54 JÄTTEENKÄSITTELY 54 Kelluvat tyhjennysasemat 55 Imutyhjennysjärjestelmät 55 Kelluva syväkeräysasema 56 MUUT TARVIKKEET 58 RANTARAKENTAMISEN TÄYDEN PALVELUN TAVARATALO Sisältö

3 Laituri viimeistelee rannan Tyylikäs, tilava ja turvallinen laiturikokonaisuus tuo iloa niin valoisina kesäpäivinä kuin syysmyrskyilläkin. Marinetekin huvilalaiturit on suunniteltu laajentamaan rannan käyttömahdollisuuksia. Erilaisilla varusteilla, kuten kaiteilla, uimaportailla ja penkeillä sekä kulkusilloilla, laituri voidaan muokata niin toiminnoiltaan, kuin ulkonäöltäänkin juuri sinun rantaasi sopivaksi. Upea laituri viimeistelee huvilasi ilmeen ja palvelee pitkään. Kari Suonsilta varatoimitusjohtaja Marinetek Finland Marinetekilla on alansa laajin valikoima vapaa-ajan käyttöön tarkoitettuja betoni-, muovi- tai raskasponttonilaitureita sekä laituritarvikkeita, pelastusvälinepylväistä uimaportaisiin. Tarkkaan valituista materiaaleista valmistetut laiturit ovat pitkäikäisiä ja huoltovapaita sekä ympärivuotiseen käyttöön tarkoitettuja. Kaikki tuotteemme on suunniteltu ja testattu kestämään ääriolosuhteissa. Laadukkain laituri on usein myös ympäristöystävällisin valinta. Jälleenmyyjämme auttavat sinua suunnittelussa ja sopivan laiturimallin valinnassa jo yli 25 vuoden kokemuksella. Olenkin hyvin ylpeä koko Marinetekin henkilökunnan ja jälleenmyyjäverkostomme ammattitaidosta niin pienten mökkilaiturien kuin suurten satamakokonaisuuksien suunnittelussa ja toteutuksessa. Tästä esitteestä löydät tarvitsemasi tiedot laitureista ja laituritarvikkeista sekä lähimmän jälleenmyyjäsi. Ota yhteyttä niin autamme sinua toteuttamaan unelmalaiturisi. Varatoimitusjohtajan tervehdys 3

4 Marinetek Group konserni Marinetekin tuote- ja palveluportfolio on kansainvälisesti alan kattavin. Tarjonta sisältää kaikkia mahdollisia vesirakentamiseen liittyviä ratkaisuja. Alan parhaat suunnittelijat, tuotteet ja palvelut, uudet kelluvat ratkaisut ja ammattitaitoiset yhteistyökumppanit sekä pitkä kokemus takaavat Marinetekin onnistumisen kaikilla markkinoilla. Marinetek toimii 45 maassa ja sen tuot- Ilkka Seppälä, Marinetek Groupin toimitusjohtaja ja pääomistaja, nimitettiin Ernst & Youngin World Entrepreneur of the Year akatemian jäseneksi Monte Carlon Salle des Etoilessa v pidetyssä palkintojakotilaisuudessa. Seppälä on ensimmäinen satamarakentaja arvostetussa yrittäjien kansainvälisessä akatemiassa. teita valmistetaan lisenssillä 12 maassa ympäri maailmaa. Marinetekin tuotevalikoimassa on huvilalaitureita, satamalaitureita sekä erilaisia veden päälle rakennettuja ratkaisuja esim. uimaloita, kelluvia taloja, huoltorakennuksia, esiintymislavoja, kelluvia leikkipaikkoja jne. Marinetekin tiimi panostaa jatkuvaan tuotekehitykseen, Marinetek Group konsernin faktat: Pääkonttori Helsingissä Toimivan johdon omistama 12 tytäryhtiötä Euroopassa, Amerikassa ja Aasiassa. Euroopan suurin venesatama- ja laiturivalmistaja sekä palvelutarjoaja Kokenein ja kansainvälisin; markkinajohtaja 15 maassa Paras kasvuyritys 2001 (talouselämä) Vuoden helsinkiläinen yritys 2009 (Helsingin Yrittäjät) Ernst & Young World Entrepreneur of the Year 2009 Suomessa. jotta markkinoille saadaan vuosittain uutuuksia. Näin luomme sopivimmat ratkaisut sekä vanhoihin, että uusiin venesatamiin ja takaamme asiakkaillemme parhaan lopputuloksen. Marinetek on myös vahva palveluntarjoaja. Edustamme kärkeä muun muassa venesatamasuunnittelussa. Tarjoamme vanhojen satamien kuntoselvityksiä sekä modernisointisuunnittelua. Meiltä voi tilata satamien ylläpito-, huolto- ja korjauspalveluja sekä asennuspalvelua. Veneilijöille tarjoamme New Port venesatamistamme turvallisia venepaikkoja. Vastaamme alan vahvimmalla ammattitaidolla tämän päivän korkeisiin satamapalveluvaatimuksiin ja veneilijöiden tarpeisiin. Anchor Marinat, Palm Jumeirah, Dubai. Venesatamassa käytetyt Premium- ponttoonit edustavat uusinta venesatamarakennustek-nologiaa ja tietotaitoa. Satamat on ankkuroitu Seaflex-järjestelmää käyttäen ja varustettu rst-pollareilla sekä Marinetekin turvavarusteilla. Satamiin on toimitettu myös neljä kelluvaa huoltorakennusta. 4 Marinetek Group konserni

5 Lupauksemme LUPAUS PIDETÄÄN KOKEMUS Marinetekin ylivoimainen kokemus on tehnyt siitä kansainvälisen menestystarinan. Yli 25 vuoden kokemus, oma suunnittelu ja tuotekehitys, kiinteä yhteistyö alan johtavien tutkimuslaitosten kanssa sekä markkinjohtajuus 15 maassa kertoo Marinetekin osaamisesta ja kokemuksesta. Suomessa Marinetek on markkinajohtaja ja alan suunnannäyttäjä. VAKUUTTAVAT REFERENSSIT Marinetekin kolme arvoa ovat: Intohimo, sitoutuminen ja kova työ. Ne kertovat Marinetekin lähtökohdista toteuttaa liiketoimintaansa. Jokainen Marinetekiläinen nojaa jokapäiväisessä työssään näihin kolmeen menestyksemme peruskiveen. Vain niiden avulla voimme sitoutua pitämään asiakkaillemme annetut lupauksemme. Marinetekiin voi luottaa. ASIAKASLÄHTÖISYYS Ilman asiakkaita ei ole liiketoimintaa. Ottamalla tarkasti asiakkaan tarpeet huomioon Marinetek luo elinikäisiä asiakassuhteita. Päätavoite on asiakkaan tyytyväisyys. Marinetek tarjoaa asiakkaalle parhaat ratkaisut ja alan laajimman tuotevalikoiman, suurimman tuotantokapasiteetin ja tehokkaimman jakelukanavan. Yritys panostaa jatkuvaan tuotekehitykseen asiakkaan eduksi. LUOTETTAVUUS Suomalainen Marinetek on yksi maailman johtavista venesatama- ja laiturirakentajista. Marinetek brändi on vahva ja se yhdistetään korkeaan laatuun ja luotettavaan tilaus-toimitusketjuun. Valitsemalla Marinetekin toimittajaksi asiakas varmistaa korkealaatuisten tuotteiden lisäksi huolellisen suunnittelun, täsmällisen toimituksen ja henkilökohtaisen palvelun. YKSILÖLLINEN SUUNNITTELU Oman suunnittelun ja valmistuksen sekä laajan asiantuntijaverkoston avulla Marinetek pystyy tarjoamaan ylivoimaiset ratkaisut asiakkaan erikoistarpeisiin. Jatkuva tuotekehitys ja tutkimus luovat uusia innovaatioita ja uusia tuotteita asiakkaan eduksi. Marinetek-tuotteiden suunnittelu perustuu aina viimeisimpiin tutkimustuloksiin, normeihin ja ohjeisiin sekä oman valmistusprosessin tuomaan lisäarvioon. TUOTTEET Marinetekin tuotevalikoima on alan laajin maailmassa ja siitä löytyy ratkaisu jokaiseen tarpeeseen ja käytössä olevaan budjettiin. Marinetekin osaamisketju on pitkä. Projektin toteutus helpottuu, kun koko osaaminen löytyy samalta toimittajalta. Meiltä saat kaiken: suunnittelun, piirustukset, luvat, laskelmat, valmistuksen, toimituksen, asennuksen ja ylläpidon. HUIPPULAATUA Marinetekin ainutlaatuiset tuotteet edustavat alan parasta osaamista ja uusinta tekniikkaa, aina. Ne ovat korkealaatuisia, vahvoja, pitkäikäisiä, käyttäjäystävällisiä sekä edullisia. Oma sisäinen laatujärjestelmä ei salli yhtään laatupoikkeamaa. Marinetek toimii ISO 9001 ja ISO laatujärjestelmien mukaan ja tuotteet ovat tyyppihyväksyttyjä useissa maissa. Yli 2000 onnistunutta projektia yli 35 maahan kertoo Marinetekin ylivoimaisesta osaamisesta. Kaikki merkittävimmät satamaprojektit Suomessa ovat Marinetekin tekemiä. Muumimaailman silta, Olkiluodon ydinvoimalan aallonvaimentimet ja New Port -ketjun venesatamat ovat samaa laatua kuin esim. maailman mainetta niittäneet Maltan, Dubain ja West Palm Beachin huippusatamat. KELLUVAT RATKAISUT Marinetek on toteuttanut laiturirakentamisesta poikkeavaa kelluvaa rakentamista jo vuodesta 2000, jolloin ensimmäinen kelluva talo valmistui Espoon Keilalahteen. Nyt Marinetekin laajaan mallistoon sisältyy mm. ylikulkusiltoja, kelluvia uimaloita, huolto- ja palvelurakennuksia, vapaa-ajan rakennuksia sekä kokonaisia kelluvia kyliä. Viimeisin sovellutus on kelluva huvipuisto yhdessä Lappset- yhtiön kanssa. MARINETEK GROUP KONSERNI Marinetekin asiakas saa alan parhaat ratkaisut ja tuotteet, kattavimman teknisen tuen, laajimman jakeluverkoston ja nopeimman toimituksen ja huoltopalvelun. Marinetekin verkostoon kuuluu satoja asiantuntijoita, alihankkijoita, aliurakoitsijoita ja yhteistyökumppaneita. Valitsemalla Marinetekin asiakas saa vahvan tuotemerkin lisäksi käyttöönsä kaiken tämän Marinetek-perheen erikoisosaamisen. Lupauksemme 5

6 Huvilalaiturit Marinetek tarjoaa kattavan valikoiman huvilaitureita joko betoni-, muovi- tai raskasponttoneilla kaikenlaisiin käyttötarkoituksiin. Tukevat ja tilavat huvilalaiturit kruunaavat rantasi ja ovat erinomaisia paikkoja koko perheen rentoutumista varten. 6 Huvilalaiturit

7 A. B. Marinetek Huvilalaiturit ovat hyviä uinti- ja veneenkiinnityslaitureita, mutta soveltuvat myös auringonottoon rentoudu ja nauti! C. Muoviponttonilaiturit ovat puurunkoisia edullisia laitureita mataliin ja suojaisiin kohteisiin, joissa jäät sulavat paikoilleen. Muoviponttonilaiturien kannet valmistetaan painekyllästetystä männystä tai vaihtoehtoisesti muovipuukomposiitista. Betoniponttonilaiturit koostuvat erillisistä betoniponttoneista ja puurungosta. Laiturit ovat vahvoja, pitkäikäisiä ja huoltovapaita. Raskasponttonihuvilalaiturit on suunniteltu vaativiin kohteisiin ja takaavat turvallisen kotisataman isoillekin veneille. MUOVIPUUKOMPOSIITTI D. A. Special L-mallinen laituri. B. Simpukka on kevyt mutta vakaa muoviponttonilaituri. Se voidaan myös asentaa T:n muotoiseksi. C. Merikarhu-laiturit ovat huvilalaitureista suurimmat ja raskaimmat. D. Kalliokylkilaituri sekä Merileijona 2 laiturit 45 kulmassa. Marinetek tarjoaa painekyllästetyn puun lisäksi muovikomposiitista valmistettua kansilautaa. Muovipuu on loistava materiaali pitkäikäisyytensä, tasalaatuisuutensa ja värin säilymisen vuoksi. Sen asennus ja käsittely on helppoa, eikä se tarvitse erillistä huoltoa. Muovipuu soveltuu laiturien lisäksi hyvin myös terassien ja puutarhojen tasojen verhoukseen. Muovipuukomposiitissa pääraaka-aineet ovat kierrätysmateriaalia. Huvilalaiturit 7

8 Muoviponttonilaiturit A. Marinetekin muoviponttonilaituri on paras ratkaisu silloin, kun ranta on matala ja suojainen ja laituria käytetään pääasiassa uimiseen tai pienien veneiden kiinnittämiseen. Kevyestä painosta huolimatta raken-nelujuuksista ja laiturin vakaudesta ei ole tingitty. Kaikki laiturimallit ovat tilavia, tukevia ja pitkäikäisiä, mutta silti edullisia. Puurakenne on painekyllästettyä mäntyä ja kellukkeet tyhjiömuovattua polyeteeniä. Vaihtoehtona saatavilla myös muovipuukomposiittikansi. Pituus Leveys Käynti- Kansi- Kokonais- Ponttoni Kokonais- Hinta (m) (m) silta korkeus kapasi- paino (sis. 1,2 x 5 m (m) teetti (kg) käyntisilta) (kg) 1. NEMO 3,9 2,5 1,2 x 4,0 0, x M SIMPUKKA 1A 5,0 2,5 1,2 x 5,0 0, x M SIMPUKKA 1B 5,0 2,5 1,2 x 5,0 0, x Ø315 mm putkiponttoni A. Simpukka 1 nivelkäyntisillalla B. Simpukka voidaan asentaa myös T:n muotoon C. Nemo on pienin huvilalaiturimalli ja erinomainen uimalaituri 4. SIMPUKKA 2A 6,0 2,5 1,2 x 5,0 0, x M SIMPUKKA 2B 6,0 2,5 1,2 x 5,0 0, x Ø400 mm putkiponttoni 8 Muoviponttonilaiturit

9 Esimerkkiveneen pituus on viisi metriä B. 3. C. Tuotteet sisältävät käyntisillan, jossa on 1kpl M15 ponttoni. Kaikki 3,0m leveät putkiponttonilaiturit on varustettu teräsvahvikepalkilla. Standardikokojen lisäksi saatavana myös yksilöityjä erikoismalleja. 4. Paino sekä kansikorkeus vaihtelevat johtuen ankkurointivaihtoehdoista, laiturin varusteista sekä laiturin kannen- ja rungonrakenteesta. 5. Muoviponttonilaiturit 9

10 A. Muoviponttonilaiturit B. Pituus Leveys Käynti- Kansi- Kokonais- Ponttoni Kokonais- Hinta (m) (m) silta korkeus kapasi- paino (sis. 1,2 x 5 m (m) teetti (kg) käyntisilta) (kg) 1. MUSTEKALA 1A 6,0 3,1 1,2 x 5,0 0, x M MUSTEKALA 1B 6,0 3,1 1,2 x 5,0 0, x Ø400 mm putkiponttoni A. Special Putkiponttonilaituri B. Huvilalaituri muoviputkiponttoneilla C. Putkiponttonilaituri D. Uimala 3. MUSTEKALA 2A 9,0 3,1 1,2 x 5,0 0, x M MUSTEKALA 2B 9,0 3,1 1,2 x 5,0 0, x Ø400 mm putkiponttoni 10 Muoviponttonilaiturit

11 Esimerkkiveneen pituus on viisi metriä. 1. C. 2. D. SIVUVERHOUS Muoviponttonilaiturin sivuverhous 25 /m 3. Nivelkäyntisilta ,2x5,0 m/ 1xM30, 550 LIITOSSARJA Muoviponttonielementtien liitososat / T-liitos, Muoviponttonielementtien liitososat / suora, Muoviponttonielementtien kumipulttiliitos / suora, 125 TEKNISET TIEDOT 4. Muoviponttoni: Tyhjiömuovattu polyeteeni. Sisus: EPS, tiheys 20 kg/m 3. Muoviputkiponttoni: Ilmatäytteinen polyeteeniputki. Kansi: Painekyllästetty mänty tai muovikomposiitti. Muoviponttonilaiturit 11

12 Betoniponttonilaiturit A. Marinetekin betoniponttonilaiturit ovat huvilanomistajien kestosuosikkeja vuodesta toiseen. Syitä on useita: pitkäikäisyys, huoltovapaus, tukevuus ja edullinen hinta. Kaksitoista vakiomallia ja niiden lukuisat muunnelmat tarjoavat luotettavan ratkaisun lähes jokaiseen huvilarantaan. Puurakenne on käsiteltyä mäntyä ja kellukkeet raudoi-tettua betonia. Vaihtoehtona saatavana myös muovikomposiittikansi. 1. Pituus Leveys Käynti- Kansi- Kokonais- Ponttoni Kokonais- Hinta (m) (m) silta korkeus kapasi- paino (sis. 1,3 x 5 m (m) teetti (kg) käyntisilta) (kg) 1. HUMMERI 1 8,4 2,5 / 4,6 1,3 x 5,0 0, x M HUMMERI 2 12,4 2,5 / 4,6 1,3 x 5,0 0, x M MERISIILI 6,2 + 8,4 2,5 1,3 x 5,0 0, x M OSTERI 10,0 2,5 1,3 x 5,0 0, x M A. Meduusa B. Meritähti C. Meritähti 5. KORALLI 1 10,0 3,1 1,3 x 5,0 0, x M KORALLI 2 12,0 3,1 1,3 x 5,0 0, x M Betoniponttonilaiturit

13 Esimerkkiveneen pituus on viisi metriä B. 4. C Betoniponttonilaiturit 13

14 A. Betoniponttonilaiturit B. Pituus Leveys Käynti- Kansi- Kokonais- Ponttoni Kokonais- Hinta (m) (m) silta korkeus kapasi- paino (sis. 1,3 x 5 m (m) teetti (kg) käyntisilta) (kg) 1. TASKURAPU 6,0 2,1 / 3,1 1,3 x 5,0 0, x M MERITÄHTI 1 6,9 3,1 1,3 x 5,0 0, x M A.Betoniponttonilaituri kaari käyntisillalla lisävarustein B. Hummeri 1 D-törmäys - suojalla, T pollareilla ja Marinetek-poijulla. C. Merisiili F6000 venepuomilla, D-törmäyssuojalla ja T pollareilla. D. Meritähti 1 puukäyntisillalla sekä rst-uimaportailla. 3. MERITÄHTI 2 9,0 3,1 1,3 x 5,0 0, x M MEDUUSA 1 6,3 2,5 1,3 x 5,0 0, x M MEDUUSA 2 8,4 2,5 1,3 x 5,0 0, x M MEDUUSA 3 13,0 2,5 1,3 x 5,0 0, x M Betoniponttonilaiturit

15 Esimerkkiveneen pituus on viisi metriä C. D SIVUVERHOUS Meritähti Meritähti Meduusa Meduusa Meduusa Hummeri Hummeri Merisiili Osteri Koralli Koralli Paino sekä kansi korkeus vaihtelevat johtuen ankkurointivaihtoehdoista, laiturin varusteista sekä laiturin kannen- ja rungonrakenteesta. TEKNISET TIEDOT 6. Betoni: N/mm 2 muovikuitubetoni. Rasitusluokka eurooppalaisen EN standardin mukaisesti. Raudoitus: Osin tai täysin kuumasinkitty teräs. Sisus: EPS, tiheys 15 kg/m 3. Kansi: Painekyllästetty mänty tai muovikomposiitti. Betoniponttonilaiturit 15

16 Raskasponttonilaiturit A. Raskasponttonilaiturit on suunniteltu vakaiksi, turvallisiksi ja kestäviksi. Suuri yksiosainen raskasbetoniponttoni on tehty raudoitetusta betonista mikä takaa ponttonin vahvan rakenteen ja pitkän eliniän. Puukansi on painekyllästettyä mäntyä tai vaihtoehtoisesti muovikomposiittia. Perinteisen ketjuankkuroinnin lisäksi Marinetek tarjoaa ruostumattoman Seaflex-kumikaapeliankkuroinnin, jota pidetään maailman parhaana. Pituus Leveys Käynti- Kansi- Kokonais- Ponttoni Kokonais- Hinta (m) (m) silta korkeus kapasi- paino (sis. 1,3 x 5 m (m) teetti (kg) käyntisilta) (kg) 1. MERIVUOKKO 1 8,4 2,5 1,3 x 5,0 0, M Painekyllästetty mänty MERIVUOKKO 2 11,4 2,5 1,3 x 5,0 0, M Painekyllästetty mänty MERILEIJONA 1 8,4 3,1 1,3 x 5,0 0, M Painekyllästetty mänty A. Merivuokko B. Merileijona 2 Special C. Merivuokko 2 4. MERILEIJONA 2 11,4 3,1 1,3 x 5,0 0, M Painekyllästetty mänty MERIKARHU 1A 13,0 2,5 1,3 x 5,0 0, M Painekyllästetty mänty Raskasponttonilaiturit

17 Esimerkkiveneen pituus on viisi metriä B. 3. C Raskasponttonilaiturit 17

18 A. Raskasponttonilaiturit Pituus Leveys Käynti- Kansi- Kokonais- Ponttoni Kokonais- Hinta (m) (m) silta korkeus kapasi- paino (sis. 1,3 x 5 m (m) teetti (kg) käyntisilta) (kg) 1. MERIKARHU 1B 13,0 3,1 1,3 x 5,0 0, M Painekyllästetty mänty MERIKARHU 1C 13,0 4,1 1,3 x 5,0 0, M Painekyllästetty mänty A. Merikarhu 3. B. Merikarhu on Marinetekin suurin huvilalaituri ja sen raskasponttonitekniikka on sama, jota Marinetek on käyttänyt rakentaessaan uusia venesatamia jo yli 30 maassa. C. Merileijona 2 muovipuukannella. 3. MERIKARHU 2A 16,0 2,5 1,3 x 5,0 0, M Painekyllästetty mänty MERIKARHU 2B 16,0 3,1 1,3 x 5,0 0, M Painekyllästetty mänty MERIKARHU 2C 16,0 4,1 1,3 x 5,0 0, M Painekyllästetty mänty Raskasponttonilaiturit

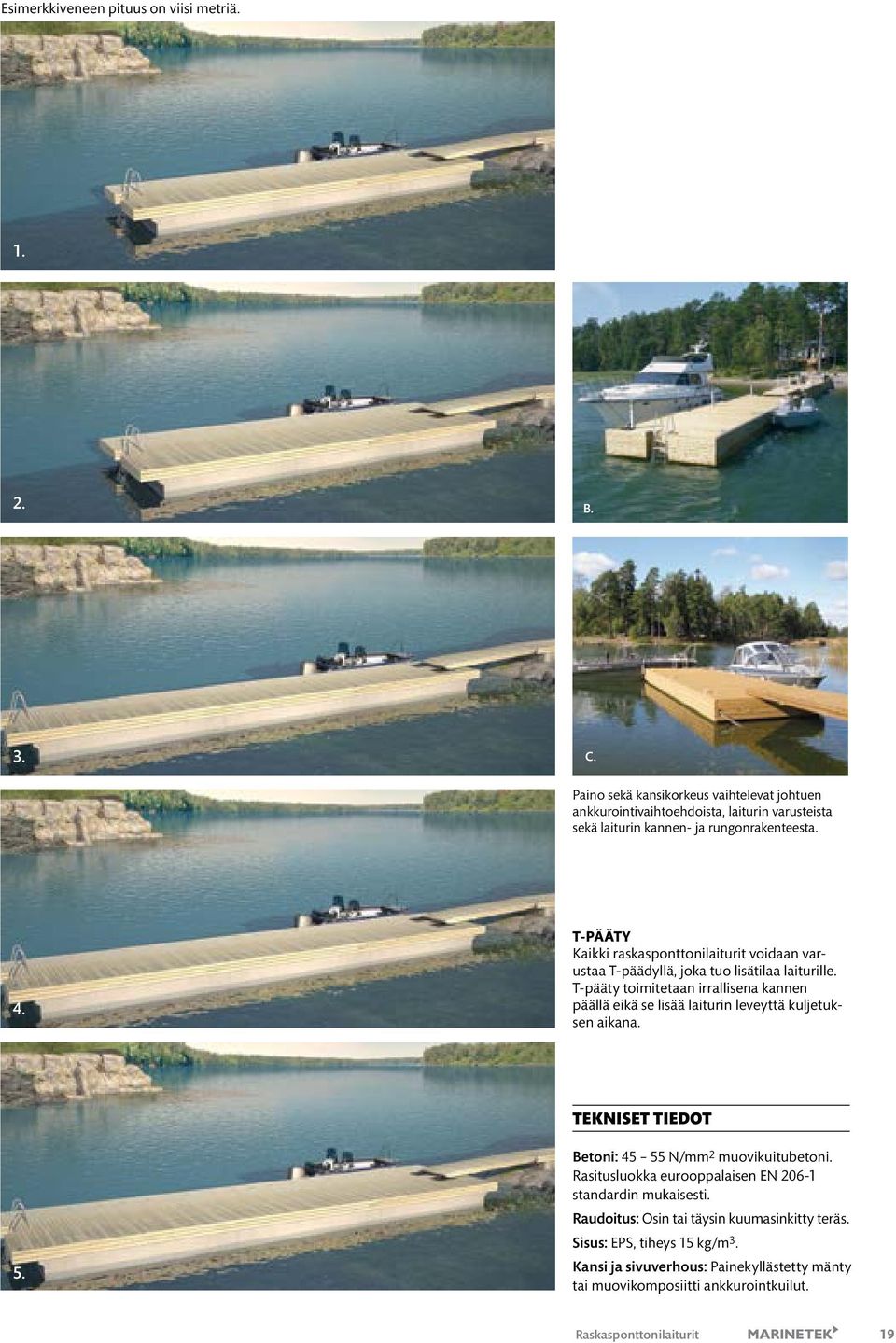

19 Esimerkkiveneen pituus on viisi metriä B. 3. C. Paino sekä kansikorkeus vaihtelevat johtuen ankkurointivaihtoehdoista, laiturin varusteista sekä laiturin kannen- ja rungonrakenteesta. 4. T-PÄÄTY Kaikki raskasponttonilaiturit voidaan varustaa T-päädyllä, joka tuo lisätilaa laiturille. T-pääty toimitetaan irrallisena kannen päällä eikä se lisää laiturin leveyttä kuljetuksen aikana. TEKNISET TIEDOT 5. Betoni: N/mm 2 muovikuitubetoni. Rasitusluokka eurooppalaisen EN standardin mukaisesti. Raudoitus: Osin tai täysin kuumasinkitty teräs. Sisus: EPS, tiheys 15 kg/m 3. Kansi ja sivuverhous: Painekyllästetty mänty tai muovikomposiitti ankkurointkuilut. Raskasponttonilaiturit 19

20 Ankkurointitarvikkeet Ankkurointijärjestelmää valitessa tulee huomioida paikalliset olosuhteet, kuten tuuli, aallokko, veden syvyys, vedenpinnan korkeuden vaihtelut sekä merenpohjan ja jäätilanteen muutokset. Marinetekin ankkurointitarvikkeet tarjoavat ratkaisun kaikkiin olosuhteisiin. Bogaskärin Meripelastusseuran toimintakeskus. Maatukielementit ja jouset MAATUKIELEMENTTI PUUKÄYNTISILLOILLE ,3 x 4,0-5,0 m, ,3 x 6,0 m, ,9 x 5,0-6,0 m, 745 Paino: kg MAATUKIELEMENTTI TERÄSKÄYNTISILLOILLE ,2 x 6,0-12,0 m, ,8 x 6,0-12,0 m, 805 Paino: kg KOROTETTU MAATUKI- ELEMENTTI ,3 x 2,0 x 1,5 m Paino: kg, HUVILAITURIN KEVYT MAATUKIELEMENTTI Puusillat 1,3 m x 4,0-6,0 m, Terässillat 1,2 x 6,0 m Paino: 620 kg, 420 KOOTTAVA MAATUKI- ELEMENTTI Puusillat 1,3 x 4,0-5,0 m, Vaivaton kuljettaa, Paino: 100 kg, 350 TERÄSJOUSI x 700 x 16 mm Maalattu (vahvempi) 186 PUUKANSI MAATUKIELEMENTILLE Huvilalaiturin kevyeen maatukielementtiin, Maatukielementtiin. Painekyllästetty mänty, 28 mm, 193 RANTAJOUSTIN x 250 kg, x 500 kg, x 1000 kg, 85 TERÄSJOUSI x 420 x 12 mm Sähkösinkitty Maatukielementit ja jouset

21 Ketjut ja sakkelit KALLIOKIILALENKKI mm, mm, 17 Kuumasinkitty. NOSTOSILMUKKARUUVI M16 Zn, M20, 6.50 Kuumasinkitty. RANTAKIINNITYS- LENKKI 25 mm , 42,50 Kuumasinkitty. KETTINKI, DIN mm, 5, mm, 10, mm, 17, mm, 23, mm, 27, mm, 35,80 Kuumasinkitty, 30 m. ANKKUROINTILENKKI 18 mm System 200, 241, 242 ja 300, kuumasinkitty, ANKKUROINTILENKKI 13 mm System 240, kuumasinkitty, 7.50 ANKKUROINTIKOUKKU System 1800, 2400, Simpukka, Mustekala AISI 304, LUKKOSAKKELI mm, 2, mm, 4, mm, 6, mm, 10, mm, 14, mm, 15,90 Kuumasinkitty. SAKKELI LUOKITELTU mm, 22 Kuumasinkitty. LUOKITELTU KETTINKI DIN 763 (GRADE 60) mm, 25 KETTINGIN LUKITUSTAPPI mm kettinki, HD, 8, / 22 mm kettinki, HD, PE, SY ja BR, 8, mm kettinki, BRK ja CO, Yläpäänkiinnitys ankkurointikaivoon. Kuumasinkitty. Ankkurit POIJUANKKURI kg, 19 POIJUANKKURI kg, kg, 116 Kuumasinkityllä 16 mm lenkillä. LAITURIANKKURI kg, kg, 230 Kuumasinkityllä 25 mm lenkillä. LAITURIANKKURI kg, kg, kg, 465 Kuumasinkityllä 25 mm lenkillä. LAITURIANKKURI kg, kg, 710 Kuumasinkityllä 25 mm ja 32 mm lenkillä. VENELUISKAELEMENTTI Mitat: x x 250 mm Paino: kg Sallittu pyöräkuorma: 50 kn Sallittu akselikuorma: 100 kn VENELUISKAELEMENTIN KIINNITYSSARJA Ketjut ja sakkelit / Ankkurit 21

22 Ankkurointipaketit Ankkurointiesimerkkejä vähemmän vaativiin olosuhteisiin. Tarkista ankkurointi aina lähimmän jälleenmyyjäsi kanssa tapauskohtaisesti. ANKKUROINTIPAKETTI Pienempiä betoniponttonilaitureita varten, kun vesisyvyys on alle 4 m. Sisältää: 2 x 700 kg ankkuri, 10 x 16 mm sakkeli, 45 m x 13 mm kettinki, 2 x 250 kg kumijoustin. 920 ANKKUROINTIPAKETTI Isompia betoniponttonilaitureita varten, kun vesisyvyys on alle 4 m. Sisältää: 2 x 1200 kg ankkuri, 12 x 20 mm sakkeli, 45 m x 16 mm kettinki ja 2 x 500 kg kumijoustin ORT-ruuviperustukset ORT-ruuviperustus on tehokas perustamistekniikka lähes kaikkeen rakentamiseen. Se soveltuu erinomaisesti kevyempiin rakenteisiin kuten laiturit, terassit, katokset ja mökit. Asentaminen on nopeaa ja se voidaan tehdä joko käsin tai koneellisesti. ORT-RUUVIPERUSTUS Pituus: 0,9 m, paino: 5 kg, Pituus: 1,65 m, paino: 8 kg, Pituus: 2,15 m, paino: 11,5 kg, 105 kuumasinkitty, teräslaatu: S 355 J2H Putki Ø60,3 x 2,9 mm Laippa Ø150 mm Soveltuu sekä kone- että käsinasennukseen. ORT-JATKOPERUSTUS Kuumasinkitty Sisältää jatkoholkin ja kiinnityspultit Teräslaatu: S 355 J2H Putki Ø60,3 x 2,9 mm Pituus 1m Paino: 4,5 kg 45 ORT-U -KENKÄ Teräslaatu: S 355 J2H Korkeus: 200 mm Kita: 95 mm Ainevahvuus: 8mm Paino: 3,5 kg Sisältää kiinnityssarjan: M16/50 30 ORT-KIINNIKE M16/ Kuumasinkitty vaakakiinnike Kiinnitysväli 100 mm 13 ORT-KIINNIKE M16/ Kuumasinkitty vaakakiinnike Kiinnitysväli 150 mm, Ankkurointipaketit

23 Paaluhelat g140 uusi g140 uusi g140 uusi PAALUHELA G Kiinnitys puurunkoon, Kiinnitys kiskoon, 680 PAALUHELA G Kiinnitys puurunkoon, Kiinnitys kiskoon, PAALUHELA G Pulttikiinnitys betoniin, Kiskokiinnitys betoniin, PAALUHELA G400 RULLILLA Pulttikiinnitys betoniin, Kiskokiinnitys betoniin, TEKNISET TIEDOT ANKKURIPUTKEN SUOJAHATTU PUTKIHELA 2 KEVYELLE LAITURILLE ANKKURIPUTKI ,0 m, ,0 m, 69 48,3 x 3,2 mm kuumasinkitty teräs. G140 Paaluhela G140 on tarkoitettu puurunkoisten betoniponttonilaitureiden kiinnittämiseen max 180 mm paaluihin. Sallittu paalukuorma 14 kn. G200 Paaluhela G200 on tarkoitettu puurunkoisten betoniponttonilaitureiden kiinnittämiseen mm paaluihin. Sallittu paalukuorma 20 kn. G400 Paaluhela G400 on tarkoitettu raskasponttonilaitureiden kiinnittämiseen mm paaluihin. Sallittu paalukuorma 40 kn. Paaluhelat 23

24 Seaflex-ankkurointi Seaflex on ihanteellinen kun laituri asennetaan syvään veteen tai kun rannan syvyys vaihtelee. Se on ainutlaatuinen järjestelmä, jossa merenpohjaan asennettu joustava kumikaapeli liitetään laituriin vahvan köyden avulla. Joustavan kumikaapelin ansiosta Seaflex myötäilee laiturin pystysuuntaisia liikkeitä pitäen sen kuitenkin kiinnitettynä lujasti paikallaan. Seaflex on pitkäikäinen, huoltovapaa ja tutkitusti turvallinen. Seaflexin teräsosat on valmistettu haponkestävästä teräksestä. Se voidaan asentaa vaativimpiinkin olosuhteisiin. 24 Seaflex-ankkurointi

25 Ankkurointijärjestelmä SEAFLEX KÖYSI mm, 4, mm, 7, mm, 13,20 Punottua polyesterisilkkiä. SEAFLEX TS 1, 2 tai 3 kumikaapelia. Vakiomalli, jossa haponkestävä sakkeli ankkurointia varten. Suunniteltu pienille ja keskisuurille laitureille. SEAFLEX TSBP 2, 4, 6, 8 tai 10 kumikaapelia. Turvakaapeli estää Seaflexin katkeamasta ääriolosuhteissa, jos maksimijännite ylittyy. Tämä malli kestää suuria voimia. Isoille ponttoneille ja aallonvaimentimille. HYÖDYT MAHDOLLISTAA VEDENPINNAN VAIHTELUT Joustava Seaflex mahdollistaa monen metrin vedenpinnan vaihtelut. TAKAA PYSYVYYDEN Esijännitetyt kaapelit vakauttavat ponttonin ja pitävät sen aina paikallaan. HUOLTOVAPAA Seaflex on lähes huoltovapaa. Seaflexin käyttöikä on moninkertainen ketjuun verrattuna. TURVALLINEN JA YMPÄRISTÖYSTÄVÄLLINEN Seaflex on 30 vuoden historiansa aikana todettu erittäin turvalliseksi. Seaflex ankkurointi ei myöskään vahingoita pohjaa. TUOTENUMERO MALLI KUMIKAAPELIT PITUUS TURVAKAAPELI HINTA Seaflex 2020-EE 2 2,0 m ei Seaflex 2020-TS 2 2,0 m ei Seaflex 2025-TS 2 2,5 m ei Seaflex 3020-TS 3 2,0 m ei Seaflex 3025-TS 3 2,5 m ei Seaflex 2020-TSBP 2 2,0 m kyllä Seaflex 2025-TSBP 2 2,5 m kyllä Seaflex 4020-TSBP 4 2,0 m kyllä Seaflex 4025-TSBP 4 2,5 m kyllä PYYDÄ LÄHINTÄ Marinetek jälleenmyyjääsi valitsemaan sinulle sopivin Seaflex ankkurointi. Ankkurointijärjestelmä 25

26 Uimatarvikkeet Marinetekin uimatarvikkeet lisäävät uintipaikkojen turvallisuutta ja käyttömahdollisuuksia. 26 Uimatarvikkeet

27 TAITTUVA KUUMASINKITTY UIMAPORRAS puuaskelmaa, puuaskelmaa, 350 Alumiininen uimaporras askelmaa, sisältää pikakiinnityssarjan, askelmaa, sisältää pikakiinnityssarjan, 325 (meriveden kestävä) Kuumasinkitty uimaporras alumiiniaskelmaa, alumiiniaskelmaa, 275 Kuumasinkitty teräsrunko Uimaportaan pikakiinnityssarja, 42 RUOSTUMATON Uimaporras kovapuuaskelmaa, kovapuuaskelmaa, kovapuuaskelmaa, 790 Runko ruostumatonta terästä Pikakiinnityssarja haponkestäville portaille, 43 Hyppylauta ,2 x 0,46 m Laminoitu puukansi. Kuumasinkitty teräsrunko. 550 HyppytASO Korkeus: (+kaide 0,9 m) Paino: 165 kg Kuumasinkittyä terästä Uima-alueen merkintäköysi 25 m Ilmoitustaulu x A4, x A4, x A4, 535 Hopeanvärinen, anodisoitu alumiinirunko, lukittava turvalasi. Varoituskyltit 300 x 400 mm Sukeltaminen kielletty (muovi), Sukeltaminen kielletty (alumiini), 22 Varoituskylttejä saatavana useilla eri teksteillä ja symboleilla. Uimala Oslossa. Kiipeilyseinä ja 5 m korkea hyppytorni. Vesialueen merkintäköysi 50 m Uimatarvikkeet 27

28 Poijut Marinetekin Poijut ovat erittäin vahvoja, uppoamattomia ja helppokäyttöisiä. Tuotevalikoima sisältää sekä pitkävartisia että matalavartisia poijuja eri käyttötarkoituksiin. Korkealaatuiset 45 l, 75 l ja 150 l poijut on suunniteltu ankkurointisäädösten mukaisesti turvaamaan kaikenkokoisten veneiden turvallinen kiinnittyminen. NAVIGOINTIPOIJU Punainen, Vihreä, Keltainen, 290 Leveys: 513 mm Korkeus: mm TEKNISET TIEDOT Marinetek-poijujen vakioväri on punainen, mutta valmistamme myös erivärisiä kellukkeita tilauksesta. Marinetek-poijuissa on EPS-täytteinen rotaatiovalettu polyeteenikuorinen kelluke ja erittäin vahva kuumasinkitty teräsvarsi. Kellukkeen pisaramuoto takaa sille hyvän kestävyyden ympäri vuoden. Poiju on huoltovapaa, äänetön ja suojaa venettäsi parhaalla mahdollisella tavalla. B45 / B45L Lyhyt, Pitkä, 99,50 B75 / B75L Lyhyt, 124, Pitkä, 136,50 B150 / B150L Lyhyt, 217, Pitkä, 224,50 d c b a MITAT (mm) B45 B45L B75 B75L B150 B150L Tuotenumero a b c d Poijut
