1 Neljä vuodenaikaa

2 Tervetuloa laiturimaailmaan! Tervetuloa tutustumaan Laakson Laitureiden monipuoliseen ja korkeatasoiseen valikoimaan, huvilalaitureista venesatamiin ja uimaloihin, ponttoneista lisävarusteisiin. Laakson Laiturit toimii koko Suomessa kattavan laituriasiantuntijaverkoston välityksellä. Laakson Laiturit Oy vastaa itse suurimpien laitureiden sekä venesatamien suunnittelusta ja myynnistä. Vuonna 1989 perustettu yritys on alusta asti tuottanut laituriponttoneita, ja laitureiden valmistus alkoi vuonna 1991 Susanna-laituri -tuotemerkillä. Pian tämän jälkeen tuotanto laajeni venelaitureihin ja venesatamien rakentamiseen. Yrityksen omistavat ja sen johdossa toimivat Pauli ja Sauli Laakso perheineen. Pääkonttori sijaitsee Sastamalassa. Laadukkaita hetkiä laiturilla! Sauli Laakso Toimitusjohtaja 2

3 Tuotteisiimme voit tutustua myös internetissä: Sisällysluettelo HUVILALAITURIT Laakson Laituri on huvilarannan kruunu... 4 Susanna-laiturit... 6 President -mallisto... 8 SL-Betoniponttonilaiturit SL-Huvilaraskasponttonilaiturit VENESATAMAT Rakenna satama, johon veneet haluavat palata Harbour -mallisto SL-Betoniponttonilaiturit SL-Raskasponttonilaiturit UIMALAT Uimalat ja niiden lisävarusteet Viihtyisä ja turvallinen kesäkeidas Millainen laituri Sinun rantaasi? Millainen ponttoniratkaisu kelluvaan laituriin? Ankkurointi Lisävarusteet Yleiset toimitusehdot ja takuuehdot Yhteystiedot ja ajo-ohjeet

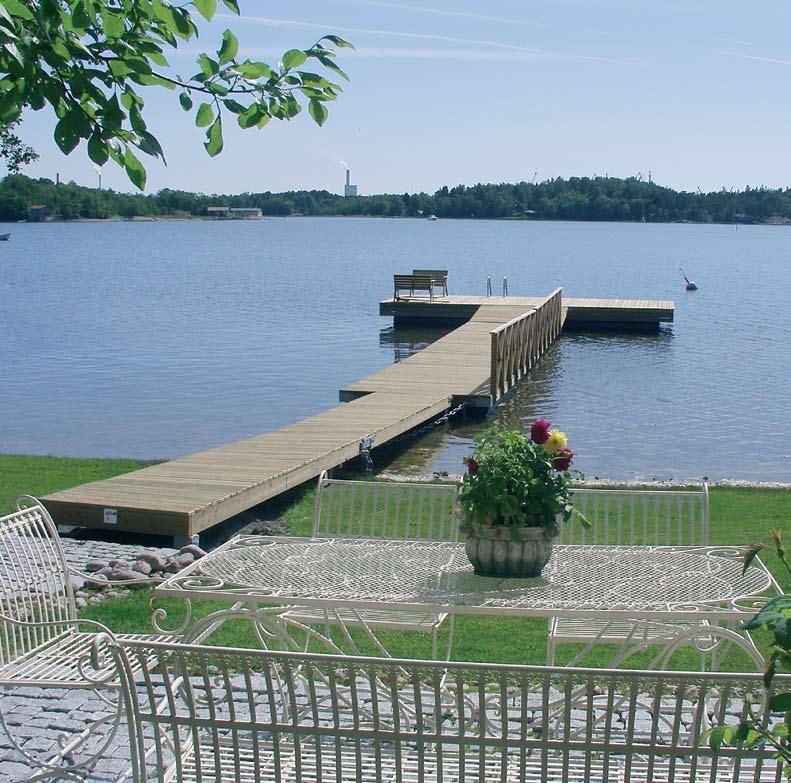

4 Huvilalaiturit Laakson Laituri on huvilarannan kruunu Omaan rantaan laituria valittaessa kannattaa ottaa huomioon monia seikkoja. Suomessa talvi ja jäät asettavat omat haasteensa, ja lisäksi mm. vedenkorkeuden vaihtelut ja paikan tuulisuusolosuhteet on huomioitava. Jokainen ranta on erilainen, ja myös laiturin käyttötarpeet vaihtelevat. Laakson Laiturit auttaa Sinua tässä: kun otat meihin yhteyttä, käymme paikan päällä tutustumassa rantaan ja kartoitamme tilanteen. Tämän jälkeen Sinun on helppo pyytää tarjousta haluamastasi laiturista. Lue lisää laiturin valinnasta sivuilta 22-23! Erilaisilla varusteilla, esimerkiksi kaiteilla, uimaportailla, penkeillä ja kulkusilloilla, laituri voidaan muokata niin toiminnoiltaan kuin ulkonäöltäänkin juuri Sinun rantaasi sopivaksi. (Lisävarusteista löydät yksityiskohtaista tietoa sivuilta ) Upea laituri viimeistelee huvilasi ilmeen ja palvelee pitkään. Upea laituri viimeistelee huvilasi ilmeen ja palvelee pitkään - älä tyydy toiseksi parhaaseen, vaan valitse Laakson Laituri! 4

5 Huvilalaiturit 5 * Kuvien laitureissa voi olla lisävarusteita.

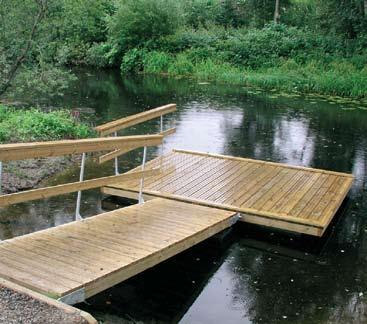

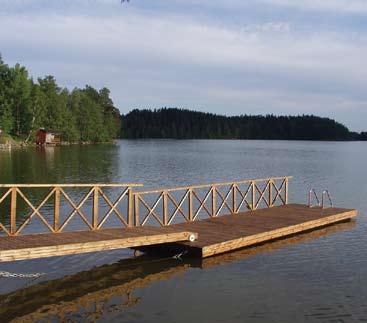

6 Huvilalaiturit Susanna-laiturit Kun laiturilta vaaditaan kestävyyttä ja vakautta, Susannalaiturit tarjoavat erittäin monikäyttöisen ja näyttävän ratkaisun. Ne voidaan varustella useilla eri tavoilla. Susanna-laiturit koostuvat kelluvista elementeistä ja kulkusillasta. Perus-Susannaa lukuunottamatta Susannalaitureiden kelluvia elementtejä voidaa liittää toisiinsa sekä leveys- että pituussuunnassa, jolloin saadaan joko L- tai T-mallinen laituri. Perus-Susanna on vakiomuotoinen. Perus-Susanna Perus-Susanna on nimensä mukaan huvilarantojen peruslaituri. Se soveltuu erittäin hyvin uima- ja oleskelukäyttöön sekä venelaituriksi pienimmille veneille. Laiturissa on vakiona sivuverhous. Laituri on vakiomalli, sitä ei voi muunnella. Kulkusilta kiinnitetään laituriin nivelillä. * Kuvien laitureissa voi olla lisävarusteita. Kookkaat pituussuuntaiset Susanna-ponttonit takaavat suuren kantavuuden sekä parhaan mahdollisen vakauden, niin uimalaitureille kuin isoille venelaitureillekin. Susannaponttonit ovat erittäin kestäviä, eivätkä menetä kantavuuttaan vuosien saatossa - niiden käyttöikä on useita kymmeniä vuosia. Laiturit toimitetaan valmiiksi koottuina elementteinä. Ankkurointi valitaan olosuhteiden ja käyttötarkoituksen mukaan. Lisätietoa ankkuroinnista sivulla 26. Omapaino Ponttonien kantavuus 700 kg 1356 kg Tutustu Susanna-laitureihin kotisivuillamme 1,2 m 2,4 m 5,2 m 5,2 m 6

7 Matala-Susanna Matala-Susannan kansikorkeus on vain n. 25 cm vedenpinnasta, ja se soveltuu hyvin uimalaituriksi niin yksityisille kuin julkisille rannoille. Kulkusilta kiinnitetään laituriin nivelillä tai se voidaan liittää myös pyörillä laiturin kannelle. Omapaino Ponttonien kantavuus 700 kg 1356 kg 1,2 m 2,4 m 5,2 tai 3,4 m 6,4 m Korkea-Susanna Korkea-Susannan kansikorkeus on n. 55 cm vedenpinnasta. Laituri soveltuu veneiden kiinnitykseen, ja elementtejä toisiinsa liittämällä ja lisävarusteita avuksi käyttäen Susannasta voidaan myös rakentaa kevytrakenteinen mutta tukeva venelaituri. Korkea-Susannaan on saatavana näyttävä sivuverhous. Kulkusilta joko nivelillä tai pyörillä. Omapaino Ponttonien kantavuus 750 kg 1356 kg 1,2 m 2,4 m * Kuvan laiturissa sivuverhous 5,2 tai 3,4 m 6,4 m Pikku-Susanna Pikku-Susanna on varteenotettava kevyempi vaihtoehto uimalaituria haluavalle. Pikku-Susannassakin on kokoa ja kantavuutta riittävästi, jotta se pysyy vakaana eikä kiikkeryys vaivaa. Kulkusilta joko nivelillä tai pyörillä. Omapaino Ponttonien kantavuus 300 kg 850 kg 1,2 m 2,4 m 3,4 m 3,4 m 7

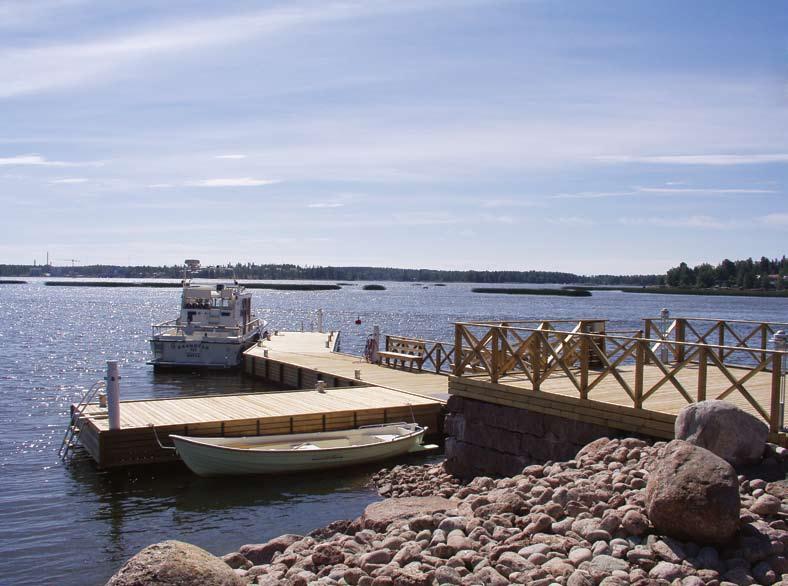

8 Huvilalaiturit President -mallisto President -mallistomme edustaa laiturirakentamisen parasta laatu- ja palvelutasoa. Suunnittelemme President -laiturikokonaisuuksia asiakkaan toiveiden mukaisesti ja laadimme niistä yksiselitteisen tarjouksen. Voit valita laiturin koon, mallin ja muodot sekä käytettävät materiaalit ja varusteet mielesi mukaan - President laituri on juuri sellainen kuin haluat sen olevan. * Kuvien laitureissa voi olla lisävarusteita. President -mallisto koostuu elementeistä, joiden koko ja malli vaihtelee. Rakennamme asiakkaan toiveiden mukaisen laiturikokonaisuuden vaativampaankin käyttöön. Tutustu erilliseen President -esitteeseemme ja kysy lisää! 8

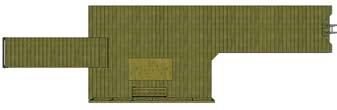

9 President Standard President Silja 1,5 m 2,5 6,0 m 1,5 m 2,4 m 5,2 m 8 12,5 m 2,4 m 5,2 m 12,5 m President Spa Suunnittelemme President -malliston kokonaisuuksia toiveidesi mukaisesti! Tutustu erilliseen President -esitteeseemme ja kysy lisää! 9

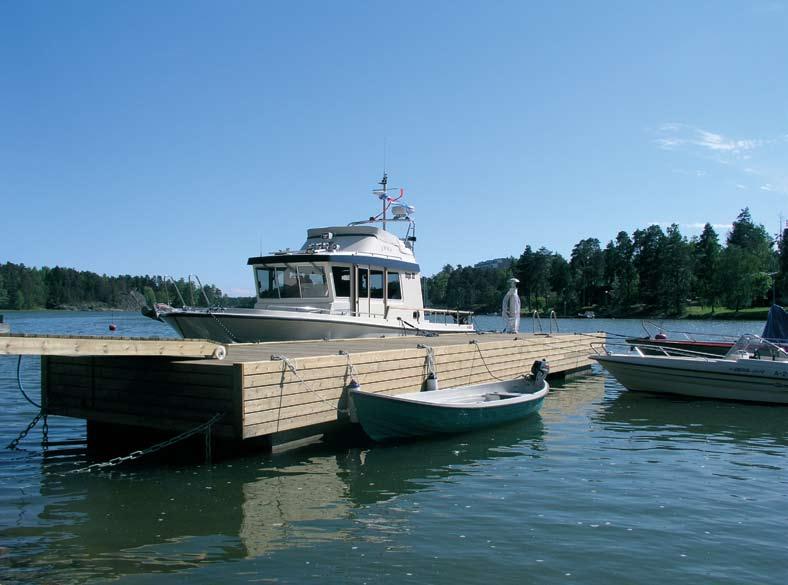

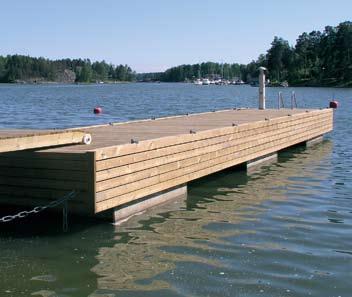

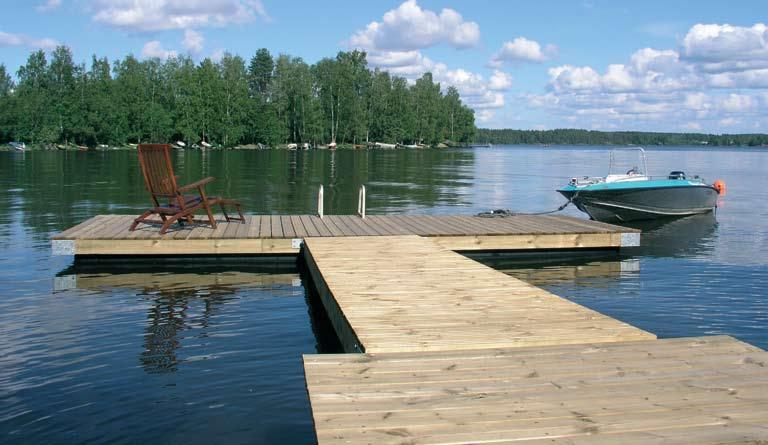

10 Huvilalaiturit SL-Betoniponttonilaiturit SL-Betoniponttonilaitureita on saatavilla useita eri kokoja ja malleja. Laitureissa on reilusti painoa ja kantavuutta, minkä ansiosta ne kestävät vaativatkin olosuhteet. Valmiita elementtejä voidaan liittää toisiinsa joko perätysten tai T-malliseksi laituriksi. SL-Betoniponttonilaitureiden kansikorkeus on n. 60 cm vedenpinnasta. Laiturit toimitetaan valmiiksi koottuina elementteinä, ponttonit irrallaan. Laiturit Leveys pituus Ponttonien kantavuus 2,4 6,4 m 3,2 t 2,4 8,0 m 3,2 t 2,4 10,0 m 4,2 t 2,4 12,0 m 6,8 t 3,0 10,0 m 6,8 t Kulkusilta 1,2 5,2 m *Kuvassa korotettu kansi ja sivuverhous 1,2 m 2,4 ja 3,0 m 5,2 m 6,4 12 m 10

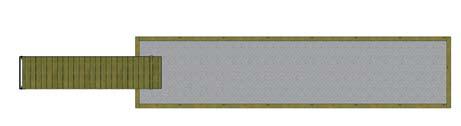

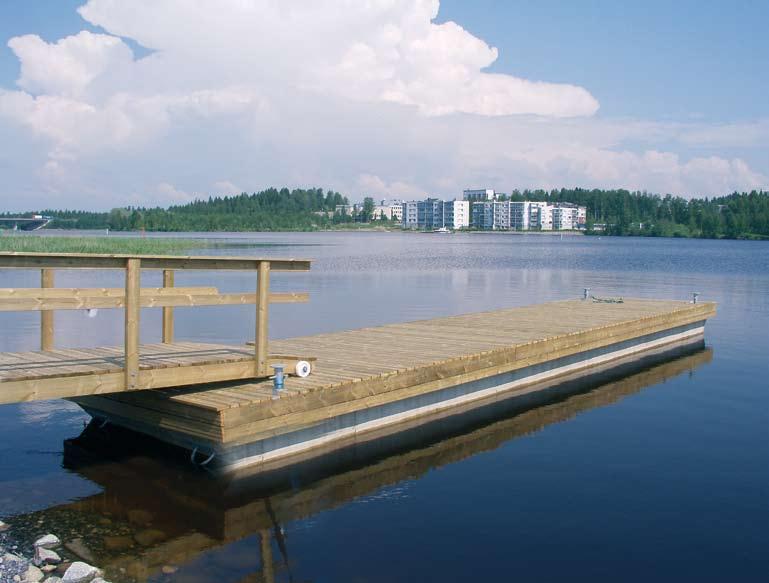

11 Huvilalaiturit SL Huvilaraskasponttonilaiturit SL-Huvilaraskasponttonilaiturit ovat erittäin kestäviä ja vakaita kelluvia laitureita. Raskasponttonilaiturit toimitetaan valmiina elementteinä. Laiturit voidaan varustaa puukannella. Laiturit Leveys pituus Kantavuus Omapaino 2,7 12 m n. 10 t n. 8 t 3,3 12 m n. 13 t n. 10 t Kulkusilta 1,2 x 5,2 m *Kuvan laiturissa puuverhous Raskasponttonilaiturit ankkuroidaan kettingeillä ja betonipainoilla ponttonien läpi menevien ankkurointikaivojen avulla. 1,2 m 5,2 m 12 m 2,7 ja 3,3 m Lue lisää laiturinvalinnasta sivulta 22! 11

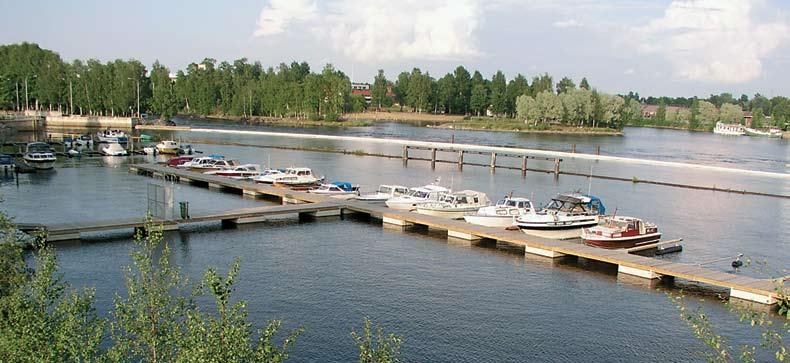

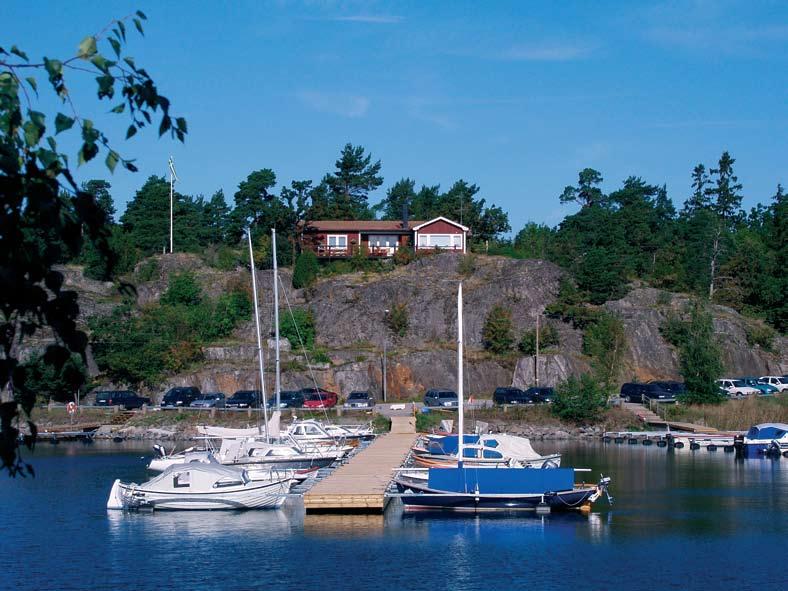

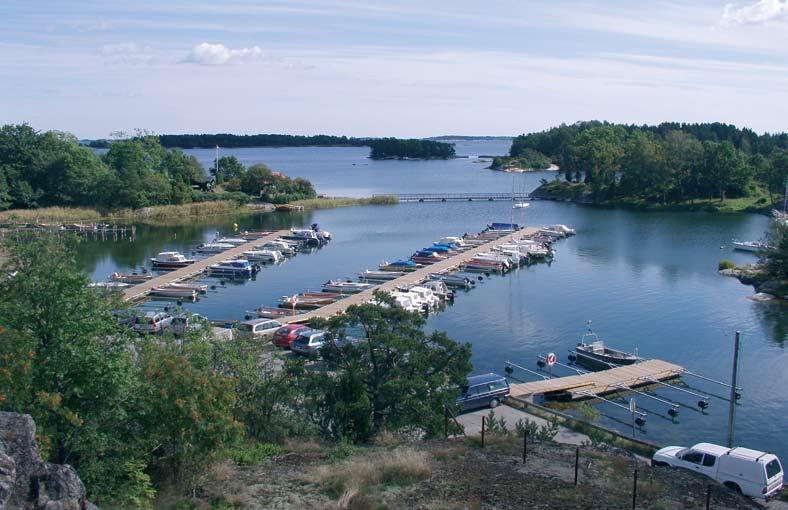

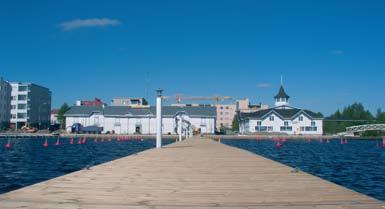

12 Venesatamat * Kuvien laitureissa voi olla lisävarusteita. Rakenna satama, johon veneet haluavat palata Venesataman tulee olla kokonaisuus, josta jokainen käyttäjä voi nauttia. Veneilijöille venesataman toimivuus, luotettavuus ja turvallisuus on ensiarvoisen tärkeää, ja hyvän sataman maine leviää kauas. Varmista, että teidän satamanne vastaa veneilijöiden tarpeita ja vaatimuksia - valitse Laakson Laiturien satamalaiturit lisävarusteineen. Suunnittelemme korkeatasoiset venelaiturit ja -satamat tapauskohtaisesti pitkän kokemuksen tuomalla osaamisella. Venesataman suunnittelussa on huomioitava mm. olosuhteiden merkitys. Tärkeää on, että laituri sijoitetaan mahdollisimman suojaisaan paikkaan, jossa on riittävä vesisyvyys. Talviolosuhteissa jäiden liikkuminen luo erityisiä haasteita. Sataman tekninen varustelu puolestaan parantaa turvallisuutta. Venesatamakokonaisuuksia rakennetaan niin Harbour betoni- kuin raskasponttonilaitureista. Laiturit voidaan varustella eri tavoin ja eri tasoisesti. Valmistamme myös mittatilaustyönä erikoislaiturit, massiiviset aallonvaimenninponttonit, kelluvat sillat, työlautat, turva- ja roskapuomit ym. 12

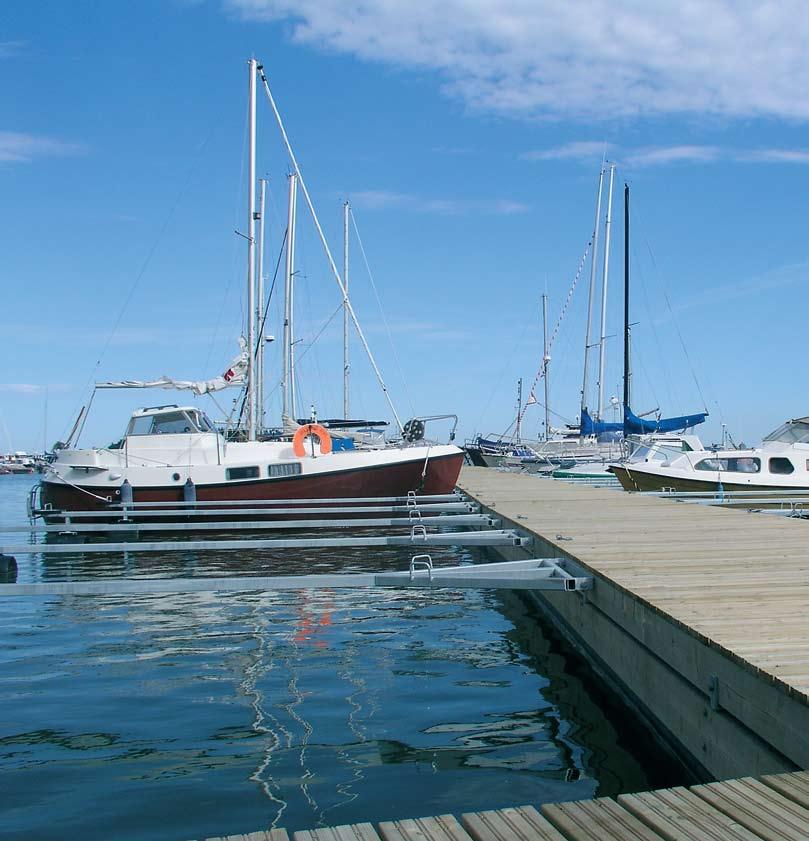

13 Venesatamat Veneaisat Veneaisojen avulla saadaan samaan laituriin kiinnitettyä mahdollisimman paljon veneitä. Veneaisoja on useita eri pituuksia, jopa 12 metriin asti. Aisoja on saatavana myös varustettuna kulkutasolla, joiden leveydet ovat vakiona cm. Leveimmällä kulkutasolla oleva aisa on suunniteltu pyörätuolikäyttöön. Poijukiinnitys Poijukiinnitys soveltuu myös hieman vaativampiin paikkoihin ja isommille veneille. Poijun ankkuri mitoitetaan tapauskohtaisesti olosuhteet ja veneen koko huomioiden. Valaistus, sähkö ja vesi Laiturin valaistus, sähkö ja vesi hoidetaan tarkoitukseen soveltuvalla pylväällä. Laituriin voidaan sijoittaa varaukset tarvittaville johdoille laiturin sähköistämistä tai vedenjakelun hoitamista varten. Turvallisuus Turvallisuuteen panostaminen nostaa sataman laatutasoa ja on käyttäjille tärkeää. Satamassa tulisi olla riittävä määrä pelastusvälineitä, esimerkiksi pelastusvälinepylväs, joka tulisi sijoittaa laiturille tai rantaan. Ulkopuolisten pääsy laiturille estetään lukittavalla portilla, ja myös valaistus parantaa turvallisuutta. Turvallisuuden lisäksi satamakokonaisuuteen kuuluu myös ympäristöasioiden huomiointi. Rakennusten, laitureiden ja varusteiden kunnosta tulee huolehtia. Laiturin ankkurointi Laiturit kiinnitetään tapauskohtaisesti laaditun ankkurointisuunnitelman mukaisesti. Yleensä käytetään kettinkejä ja betonipainoja, joilla laituri ankkuroidaan pohjaan. Katso ankkurointisuunnitelma s

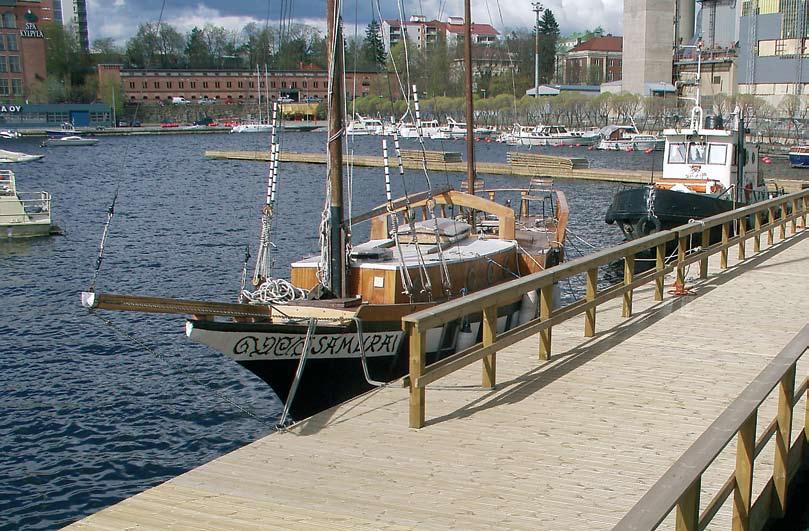

14 Venesatamat Harbour -mallisto Laakson Laitureiden Harbour -mallisto on venesatamien, yhteyslaitureiden, kelluvien terassien ja siltojen rakentamiseen tarkoitettu laiturimallisto, joka on suunniteltu täyttämään vaativan venesatamakäytön vaatimukset ja veneilijöiden toiveet. Harbour -malliston laiturit ovat vakaita, kantavia, kestäviä ja näyttäviä. Harbour -laiturit kruunaavat jo satoja rantoja eri puolilla Suomea. 14

15 Kestävä ja kantava rakenne Harbour -mallisto on ominaisuuksiltaan ja kestävyydeltään ylivoimainen verrattuna perinteisiin betoniponttonein tai teräsputkiponttonein toteutettaviin ratkaisuihin. Harbour - laitureilla on erittäin hyvä vakavuus ponttonien optimaalisen sijoittelun johdosta. Etenkin epätasaisessa kuormituksessa ne ovat huomattavasti betoniponttonilaituria vakaampia. Harbour - ponttonit eivät myöskään menetä kantavuuttaan vuosien saatossa, vaan kestävät käytössä useita kymmeniä vuosia. Lue lisää eri ponttoniratkaisuista sivulta 22! Harbour -laiturit koostuvat kookkaista elementeistä, jotka liittyvät toisiinsa joustavan nivelen avulla. Elementit ovat erittäin tukevarakenteisia: rakenne koostuu teräksisestä poikkirungosta, johon ponttonit sekä tukeva puurunko kiinnittyvät. Rakennekorkeus on n. 75 cm, ja laiturin reunalla on tukeva reunapiiru, johon voidaan kiinnittää järeitäkin veneaisoja. Nivelliitos puolestaan poistaa rasitukset, jotka ovat tyypillisiä pitkille laitureille. Harbour -mallistossa on vakiona lähes vesirajaan ulottuva sivuverhous, joka viimeistelee laiturin ulkonäön. Helppo asentaa ja käyttää Harbour -mallin laiturielementit toimitetaan valmiina ja suunnitelman mukaisesti varusteltuina, jolloin asennustyö on huomattavasti helpompaa ja nopeampaa kuin esimerkiksi betoniponttonilaitureilla. Normaalisti Harbour -mallin laiturit jätetään talveksi paikoilleen. Joissakin olosuhteissa kelluvat laiturit joudutaan kuitenkin ottamaan rannalle talvehtimaan. Näissä tilanteissa Harbour -mallin laiturit voidaan vetää rannalle ponttonien toimiessa jalaksina, ilman että runkoa ja ponttoneita tarvitsee purkaa. Harbour -mallin laiturielementtejä on saatavilla useilla eri leveyksillä ja kantavuuksilla. Pituudet ovat tarpeen mukaan 8 15 m, kansikorkeus on vakiona n. 60 cm, mutta voidaan toimittaa myös muilla kansikorkeuksilla. Esim. Keuruun laivalaituri, korkeus 1,65 m. Harbour Standard Yleisimmät koot venelaitureille Leveys Kantavuus 2,4 m 142 kg/m² 2,4 m 283 kg/m² 3,0 m 113 kg/m² 3,0 m 227 kg/m² Harbour Demand Tarkoitettu vaihtoehdoksi n. 1 m:n kapeammalle raskasponttinilaiturille Leveys Kantavuus 3,5 m 194 kg/m² 3,5 m 291 kg/m² 4,0 m 170 kg/m² 4,0 m 254 kg/m² 4,0 m 340 kg/m² 5,0 m 136 kg/m² 5,0 m 204 kg/m² Harbour Public Yhteyslaiturit ja kelluvat terassit Leveys Kantavuus 5,0 m 271 kg/m² 6,0 m 170 kg/m² 6,0 m 227 kg/m² 6,0 m 283 kg/m² Harbour Demand eli leveämpi Harbour -laituri korvaa yleisesti käytetyn raskasponttonilaiturin, kun vaaditaan erityisen vakaata ja näyttävää laituria, mutta ei tarvita erityistä aallonvaimennusominaisuutta. Harbour Public -laitureita eli kaikkein leveimpiä Harbour -laitureita käytetään usein kelluvina terasseina ja yhteyslaitureina. * Kuvien laitureissa voi olla lisävarusteita. Lue lisää eri ponttoniratkaisuista sivulta 24-26! Harbour ylivoimaa Harbour -mallin laituri on näyttävämmän näköinen, vakaampi ja kokonaisuutena edullisempi vaihtoehto kuin esim. raskasponttonilaituri Harbour -laituri soveltuu hyvin mataliinkin rantoihin, sillä ponttonien uppoama vapaasti kelluessa on vain n. 20 cm Harbour -laituriponttoni säilyttää kantavuutensa, on korroosiovapaa ja iskunkestävä myös pakkasolosuhteissa Harbour -laituriponttoni on kierrätettävä ja ympäristöystävällisempi kuin esim. betoniponttoni. 1,5 m 2,4 6 m 5,2 m 8 15 m 15

16 Venesatamat SL-Betoniponttonilaiturit Betoniponttonilaiturit ovat aikaisemmin olleet venesatamien rakentamisessa yleisimmin käytetty laiturimalli, mutta tänä päivänä betoniponttonien käyttö rakennusmateriaalina ei ole enää kestävän kehityksenkään kannalta järkevää. Valmistamme betoniponttonilaitureita edelleen, mutta lähes kaikki toteuttamamme satamat olemme rakentaneet Harbour -malliston laitureilla sen ylivoimaisten ominaisuuksien johdosta. Katso betoni- ja putkiponttonilaitureiden ominaisuuksien vertailu sivuilta 24 26! 16

17 Materiaalit ja koot SL-betoniponttonilaitureita on saatavilla useita eri kokoja ja malleja. Niiden runko ja kansi ovat puuta, ja laiturit toimitetaan valmiiksi koottuina elementteinä, ponttonit irrallaan. Laitureita voidaan jatkaa ponttoneita lisäämällä ja runkoa jatkamalla. SL-betoniponttonilaitureiden kansikorkeus on vakiona n. 60 cm vedenpinnasta ja laitureiden vakioleveydet ovat 2, 2,4 ja 3 m. SL-Betoniponttonit valmistetaan korkealuokkaisista materiaaleista ammattitaidolla. Betoniponttonin kuori on pakkasen kestävää huokoistettua muovikuitubetonia, lujuusluokaltaan K-40. Ponttonin sisus on EPS 60 -polystyreeniä. Raudoitusteräkset sekä muut teräsosat ovat kaikki kuumasinkittyjä. Rungon rakenne Rungon rakenne Rungon rakenne leveys / kantavuus (m 2 ) leveys / kantavuus (m 2 ) leveys / kantavuus (m 2 ) Tyyppi A2000 / 170 B2000 / 157 C2000 / 140 Tyyppi A2400 / 125 B2400 / 115 C2400 / 102 Tyyppi A2400 / 152 B2400 / 140 C2400 / 125 Tyyppi A2400 / 209 B2400 / 195 C2400 / 177 Tyyppi A3000 / 184 B3000 / 170 C3000 / 153 Laiturin kantavuus on vähintään kunkin tyypin nimessä ilmoitettu kantavuus (m 2 ) 2,0, 2,4 ja 3,0 m 3,75 5 m Laiturin pituus määräytyy asiakkaan toiveiden ja tarpeiden mukaan SL-betoniponttonit Mitat (mm) Kantavuus (kg) Omapaino (kg) 2400x1500x x2000x x3000x * Kuvien laitureissa voi olla lisävarusteita. 17

18 Venesatamat SL-Raskasponttonilaiturit Betonirakenteiset SL-raskasponttonilaiturit ovat erittäin kestäviä ja vakaita kelluvia laitureita. Raskasponttoneilla saavutetaan suuri kantavuus, joten ne soveltuvat myös vaativimpiin paikkoihin. Yksikin ponttoni toimii itsenäisenä laiturina, mutta niitä voidaan liittää toisiinsa, jolloin saadaan esimerkiksi tasokas yhteyslaituri tai venesatama. Suurimpia raskasponttoneita voidaan käyttää aallonvaimentimena suojaamaan muuta venesatamaa aallokolta, jolloin laiturin suojaiselle kyljelle voidaan sijoittaa venepaikkoja. Niistä voidaan myös rakentaa esim. kelluvia siltoja tai kevyen liikenteen väyliä. SL-raskasponttonilaiturit toimitetaan vakiona betonipintaisena ja reunapiirulla varusteltuna, mutta kansi ja kyljet voidaan myös verhoilla painekyllästetyllä puulla. Raskasponttonilaitureita voidaan varustella monipuolisesti kuten muitakin Laakson Laitureiden mallistoja. 18

19 Materiaalit ja koot SL-raskasponttonilaitureiden materiaalit täyttävät korkeatkin laatuvaatimukset. Raudoitusteräkset sekä muut teräsosat ovat kuumasinkittyjä. Betoni on pakkasen kestävää muovikuitubetonia, lujuusluokaltaan vakiona K-40, tarvittaessa K-50. Ponttonin sisus on EPS 60 -polystyreeniä. Raskasponttonilaiturit ankkuroidaan kettingeillä ja betonipainoilla ponttonin läpi menevien ankkurointikaivojen avulla. Ponttonit liitetään toisiinsa kestävällä ja joustavalla teräskumiliitoksella. Vakiona on tarjolla useita eri kokoja tonnin painoisina, ja tilauksesta toimitamme myös suurempia ponttoneja. Tyyppi koko (l p k) kantavuus (t) omapaino (t) 850/ x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / x / w x * Kuvien laitureissa voi olla lisävarusteita. 19

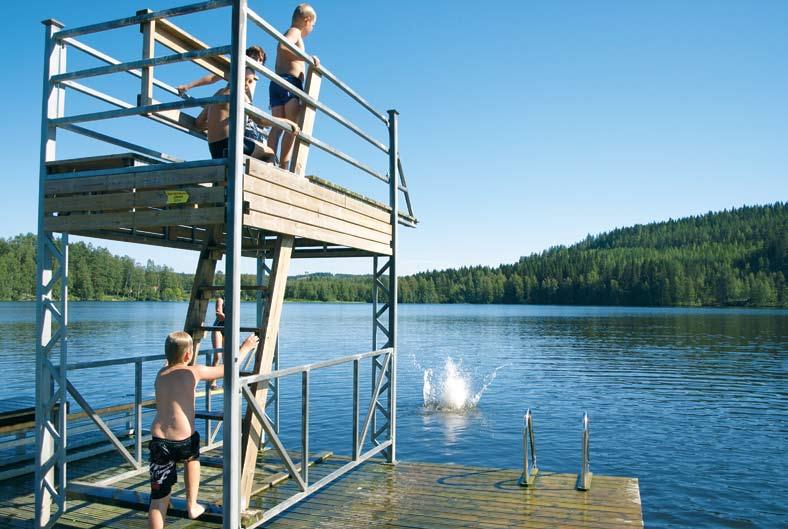

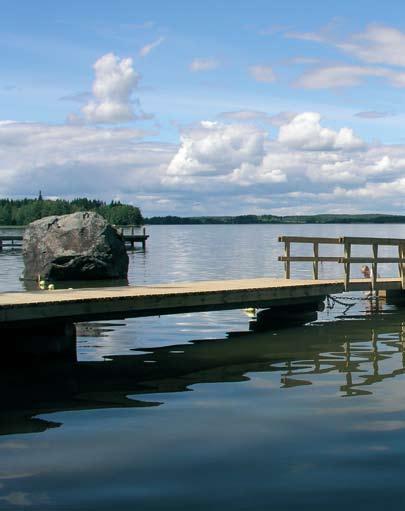

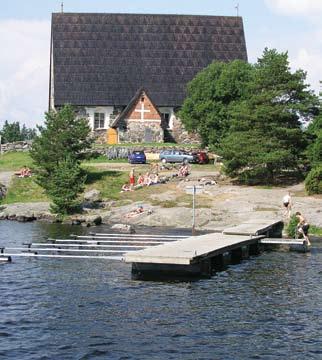

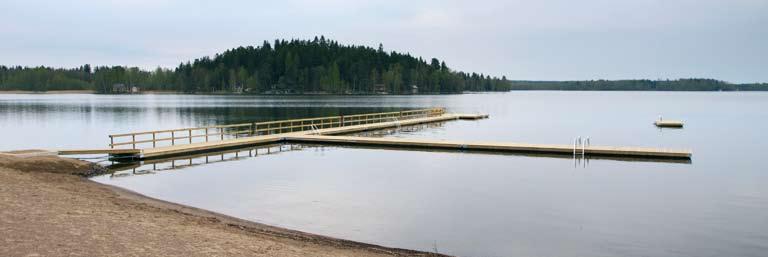

20 Uimalat Uimalat, hyppytornit, ponnahduslaudat * Kuvien laitureissa voi olla lisävarusteita. Julkisille uimarannoille suunnittelemme tapauskohtaisesti tarvittavat laiturit erilaisine varusteineen. Uimalaiturit voidaan varustella tarpeen mukaan esimerkiksi hyppytornilla, ponnahduslaudalla tai uimaopetuskaiteilla. Laiturielementtejä voidaan käyttää myös uima-alueen rajaamiseen. Laiturit voidaan toteuttaa usealla eri ponttonivaihtoehdolla. Matala-Susanna -laitureilla saadaan erittäin toimivia ratkaisuja uimakäyttöön. Matala - Susanna laituri soveltuu loistavasti uimarannoille uintilaituriksi, sillä sen kansikorkeus on lähellä vedenpintaa. Lisäksi Matala-Susanna -laiturin elementit ovat uimalaituriksi riittävän isoja ja niitä voidaan liittää toisiinsa joko peräkkäin tai T-malliin. Esimerkiksi kelluvalla alustalla olevalle hyppytornille löytyy helposti turvallinen paikka, sillä se voidaan sijoittaa edullisesti riittävän kauaksi rannasta. 20

21 Viihtyisä ja turvallinen kesäkeidas Uimarannat ovat erilaisia, mutta yleinen turvallisuus ja uimarannan kunnossapito lisäävät käyttömukavuutta ja uimarannan tasoa. Uimarannan tuleekin olla toimiva ja turvallinen, viihtyisä kesäinen virkistysalue. Uimalan suunnittelussa tulee huomioida mm. viihtyisyys, turvallisuus, tarkoituksenmukaisuus, toimivuus, esteettömyys, ilkivallankestävyys ja käyttäjäystävällisyys. Uimarannalla tulee olla asianmukainen ja ehjä pelastusrengas /-renkaita ja heittoliina. Pelastusrenkaan tulee olla selvästi näkyvässä paikassa, rannan läheisyydessä. Pienten lasten turvallisuuteen on syytä kiinnittää erityistä huomiota. Heille onkin hyvä rajata selvästi oma alueensa. Uintialueet on mahdollista merkitä poijuin tai rataköysin niin, että ne erottuvat selvästi. Lue lisää Matala-Susanna -laiturista s. 7. Hyppytorni tulee sijoittaa siten, että hyppääjät eivät hyppää muiden uimareiden päälle. Lisäksi hyppytornista hyppääminen vaatii vähintään 5 m vesisyvyyden. Vanhoihin uimalaitureihin on syytä tehdä yleiskuntotarkastus joka vuosi. Tärkeää on, että laiturit ovat rakenteeltaan riittävän lujia ja ehjiä. 21

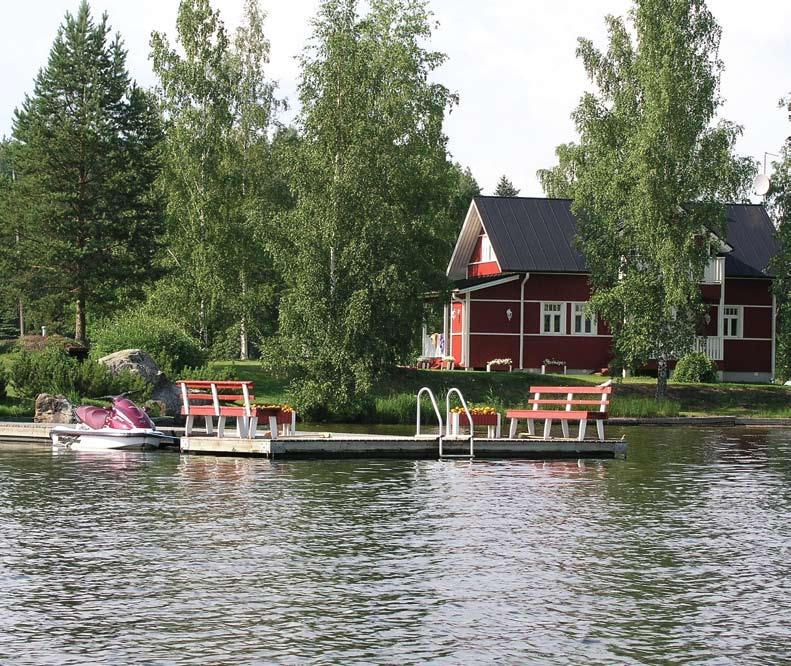

22 Millainen laituri Sinun rantaasi? * Kuvien laitureissa voi olla lisävarusteita. Sopivaa laituria valittaessa kannattaa ottaa huomioon muutamia seikkoja, jotta uusi laituri on käytössä mahdollisimman toimiva, turvallinen, silmää miellyttävä ja pitkäikäinen. Ensimmäinen lähtökohta on tietenkin laiturin käyttötarkoitus. Onko kyseessä pelkkä uimalaituri vai tullaanko laituriin myös veneellä? Millaisella veneellä? Vai onko kyseessä julkinen uimaranta tai venesatama? Millaisia erikoisvaatimuksia tulee ottaa huomioon (esim. invalidikäyttö, kalastuskäyttö)? Käyttötarkoitus asettaa vaatimukset laiturin koolle, kantavuudelle ja ankkuroinnille. Olosuhteet ja sijainti muodostavat toisen oleellisen tekijän. Jokainen laiturin paikka on ainutlaatuinen: esimerkiksi tuuliolosuhteet, pohjan laatu ja vesisyvyys on otettava huomioon, samoin laiturin ympäristö. Suomen olosuhteissa merkittäviä erityistekijöitä ovat myös talvi ja jäät sekä vedenkorkeuden vaihtelu. Ulkonäköseikkoja ei myöskään sovi väheksyä. Sopivan mallin valinnan lisäksi laiturista saadaan näyttävä ja ympäristöönsä kauniisti istuva erilaisin lisävarustein ja yksilöllisesti räätälöidyin ratkaisuin. Parhaan lopputuloksen varmistamiseksi laiturin hankinnassa kannattaa kääntyä asiantuntijan puoleen. Laakson Laiturit tarjoaa suunnittelupalvelua kaikenkokoisiin tarpeisiin. 22

23 Laakson Laiturit auttaa Sinua mielellään täydellisen laiturin valinnassa. Kiinteä vai kelluva? Suomen olosuhteisiin ja erilaisiin käyttötarkoituksiin soveltuvat yleensä parhaiten kelluvat laiturit. Jäiden liikkuminen ja vedenkorkeuden vaihtelu vaurioittavat helposti kiinteiden laitureiden rakenteita, kun sen sijaan kelluvat laiturit menestyvät hyvin vastaavissa olosuhteissa - edellyttäen tietenkin, että kelluvan laiturin ponttonit kestävät myös jäissä. Lue lisää ponttoneista s ! Avonaisissa ja aallokolle alttiina olevissa paikoissa kelluvan laiturin valinnassa vaaditaan erityistä huolellisuutta. Vaikeimmissa olosuhteissa kelluvat laiturit eivät sovellu lainkaan, jollei niitä suojata maapenkereellä. Hieman helpommissa olosuhteissa raskaat aallonvaimenninponttonit saattavat olla hyvä ratkaisu. Tällaisissa vaativissa kohteissa on yleensä tarpeen tehdä tapauskohtaiset suunnitelmat ja aallonvaimennuslaskelmat sekä varautua erityyppisiin hoitotoimenpiteisiin. Myös pohjan laatu ja vesisyvyys asettavat vaatimuksia kiinteiden laitureiden perustamiselle, mutta kelluvaan laituriin niillä ei ole ratkaisevaa merkitystä. Veneily- ja uimakauden aikana tapahtuva veden korkeuden vaihtelu haittaa kiinteiden laitureiden käyttöä, kun taas kelluvat laiturit ovat aina samalla korkeudella vedenpintaan nähden. Jos laiturin paikka on saaressa, on kelluva laituri helppo hinata paikalle, kun taas kiinteän laiturin rakennustarvikkeet joudutaan viemään paikalle joko talvella jään päällä tai kesäaikaan proomulla. Kelluvan laiturin täytyy olla riittävän kookas ja ponttonien oikein sijoiteltu, jotta laituri ei ole kiikkerä. Pelkästään ponttonien kantavuuden kasvattaminen ei juurikaan paranna laiturin vakautta, vaan eniten tähän vaikuttaa laiturin koko ja paino. 23

24 Millainen ponttoniratkaisu kelluvaan laituriin? Ponttoni vaihtoehdot Laakson Laiturit Oy on erikoistunut kelluvien laitureiden rakentamiseen. Kelluvan laiturin ponttonit voidaan valmistaa eri materiaaleista, jolloin niillä on myös erilaisia ominaisuuksia. Kaikkia ponttonivaihtoehtoja sovelletaan niin huvilalaitureissa kuin venesatamissakin. 24

25 PEHD -Putkiponttoni Susanna-, President ja Harbour Putkiponttoni on moneen paikkaan paras ja kestävin vaihtoehto. Laakson Laitureiden putkiponttonit valmistetaan polyeteenistä, ja putkien päätylaipat kiinnitetään luotettavalla hitsausmenetelmällä. Polyeteeniponttoneilla on hyvä iskunkestävyys myös kylmissä olosuhteissa, ja ne kestävät jäänpainetta. Liuottimet tai korroosio eivät vaikuta materiaaliin. Polyeteeniponttoni ei myöskään vety eikä menetä kantavuuttaan ajan myötä, vaan kestää käytössä vuosikymmeniä. Putkiponttoneita on saatavana eri mittaisina, halkaisijaltaan mm. Putkiponttonit sijoitetaan laiturin reunoille ja niiden uppouma on pieni. Näin saavutetaan optimaalinen vakavuus, joka on huomattavasti parempi kuin saman kantavuuden omaavalla betoniponttonilaiturilla. Betoniponttoni Betoniponttoni on perinteinen venesatamissa käytetty kelluke. SL-betoniponttoni valmistetaan korkealuokkaisista materiaaleista ammattitaidolla. SL-betoniponttonin kuori on K-40 -lujuusluokan huokoistettua muovikuitubetonia ja ponttonin sisus EPS-polystyreeniä. Raudoitusteräkset ovat kuumasinkityt. Ponttonien mitat s.17. Raskasponttoni SL-raskasponttoneja löytyy vakiona useita eri kokoja tonnin painoisina. Tilauksesta toimitamme myös suurempia ponttoneita. Ponttonien mitat s. 19. Raskasponttoni toimii jo yksinään valmiina laiturina. Raskasponttoneita voidaan myös liittää toisiinsa, jolloin niistä saadaan suuren kantavuuden omaava yhteyslaituri tai venesatama. Suurimpia raskasponttoneita voidaan käyttää myös aallonvaimentimina. Materiaaleina käytetään betoniponttonien tapaan K lujuusluokan huokoistettua muovikuitubetonia (tarvittaessa saatavilla myös K - 50), kuumasinkittyjä raudoitusteräksiä sekä EPS-polystyreeniä. 25

26 Ponttonivertailu Harbour -laiturien ylivoimaa Oheisessa kaaviossa on vertailtu Harbour -mallin ja perinteisen betoniponttonilaiturin vakautta epätasaisella kuormalla. Molemmat laiturityypit ovat saman levyisiä (2,4 m) ja ponttonien kantavuus on sama (140 kg/m2) Molempia laiturityyppejä kuormitetaan poikkileikkauksen suunnassa toispuoleisesti 20 cm:n etäisyydeltä laidasta. Kuormitus jakaantui tasaisesti laitureiden pituussuunnassa. Harbour -mallissa ponttonit ovat laiturin poikkileikkauksen reunoilla, jolloin ne sijoittuvat optimaalisesti laiturin vakauden kannalta. Laakson Laitureiden Harbour -mallistosta lisää s

27 Ankkurointi Kelluvat laiturit on ankkuroitava paikoilleen joko paaluilla tai kettinkien ja betonipainojen avulla. Paaluankkurointi soveltuu yleensä pienimmille laitureille ja suojaisaan paikkaan, jossa vedenkorkeuden vaihtelu on vähäinen ja maksimi vesisyvyys n. 1,5 m. Yleisempi tapa on ankkuroida laituri kettinkien ja betonipainojen avulla. Painot sijoitetaan riittävän pitkillä kettingeillä kauas laiturista ja kettingit vedetään laiturin alla ristiin, jolloin ne ovat tarpeeksi syvällä, eivätkä aiheuta haittaa uimareille tai veneliikenteelle. Kävelysilta kiinnitetään mukana tulevalla saranaraudalla rannan puolelta maatukeen. Maatuki voi olla joko valmiiksi olemassa oleva betoninen tai puinen tukeva rakenne, tai laituripaketin yhteydessä toimitettu SL-maatuki. Usein käyttökelpoinen tapa järjestää maatuki on valmistaa se paikan päällä joko betonista valamalla tai puusta rakentamalla ja tukevasti maahan (isoon kiveen tai kallioon) kiinnittämällä. Mikäli kulkusilta on nivelöity molemmista päistään, se on irrotettava talven ajaksi. Jos taas halutaan, että laituri on käyttökunnossa myös talven yli, kulkusilta tuodaan liukurullien avulla laiturin kannelle. Asennus betonipaino kuumasinkitty kettinki Suosittelemme Laakson Laitureiden asennuspalvelua: asentajillamme on kokemusta ja ammattitaitoa raskaiden ankkurointipainojen käsittelyssä ja laiturien tasapainottamisessa. 27

28 Lisävarusteet Laiturit voidaan varustella eri tavoin. Tuotevalikoimamme sisältää monipuoliset lisävarusteet ja erilaisia rakennustarvikkeita. Valikoimastamme löytyy uimaportaiden lisäksi mm. pollarit, poijut, venerenkaat, veneaisat, törmäyssuojat ja pelastusvälinepylväät. Jatkuvan tuotekehityksen johdosta uusimme valikoimaamme, jotta se vastaisi käyttäjien toiveita ja vaatimuksia. Susanna uimaporras Susanna uimaporras on valmistettu kuumasinkitystä teräksestä ja askelmat on verhoiltu painekyllästetyllä höylätyllä männyllä. Portaan vinous, leveät askelmat sekä riittävän korkea kaide takaavat helpon ja turvallisen laskeutumisen veteen sekä nousun laiturille. Uimaportaassa on 4 askelmaa ja laiturin kannesta alimmalle rappuselle on n. 120 cm. Uimaportaan pikakiinnityssarja Uimaporrasmalleihin on saatavana lisävarusteena pikakiinnityssarja. Uimaportaat on helppo kiinnittää ja taas irrottaa esimerkiksi ennen talvea pikakiinnityssarjan avulla. SL-140 uimaporras SL-140 uimaporras on kehitetty vaativaan käyttöön. Tuplarunkoisen portaan vinous, leveät puiset askelmat sekä riittävän korkea kaide takaavat helpon ja turvallisen laskeutumisen veteen sekä nousun laiturille. Valmistusmateriaalina on kiillotettu ruostumaton teräs ja askelmat on päällystetty painekyllästetyllä, höylätyllä männyllä. SL-140 uimaportaassa on 5 askelmaa ja laiturin kannesta alimmalle rappuselle on n. 135 cm. SL-240 uimaporras SL-240 uimaporras on vastaava kuin SL-140, mutta askelmia on 8 kpl ja laiturin kannesta alimmalle rappuselle on n. 235 cm. SL-240 uimaporras soveltuu erityisesti kiinteisiin laitureihin vesistöissä, joissa on suuri vedenkorkeuden vaihtelu. Porras vaatii tukeutumisen portaan puoliväliin tai sen alapuolelle. 28

29 Veneenkiinnitystarvikkeet Tuotevalikoimassamme on useita erilaisia ja erikokoisia veneenkiinnitystarvikkeita. Valikoimastamme löytyvät mm. venelenkit, pollarit, poijut ja veneaisat. Asiantuntijamme auttavat oikean kiinnitystavan valitsemisessa. Kulkusillat ja kaiteet Erilaisilla kaiteilla ja kulkusilloilla laiturista saadaan muokattua näyttävän näköisiä ja persoonallisia laiturikokonaisuuksia. Rakennusosat Toimitamme laitureiden rakentamisessa tarvittavia rakennusosia: mm. ponttonit, nivelet ja kulmatuet. Ankkurointitarvikkeet Laiturin ankkurointi riippuu olosuhteista. Valikoimastamme löytyvät kaikki ankkurointitarvikkeet: mm. betonipainot, kettingit, rantakettinkilenkit, maatuki sekä sakkelit ja jouset. Muut lisävarusteet Laiturin toiminnallisuutta voidaan lisätä myös muilla lisävarusteilla. Esimerkiksi laiturin kylkeen kiinnitettävät törmäyssuojat estävät veneen hankautumista ja penkki lisää mukavuutta laiturilla oleskeluun. Kansi- ja vedenalaiset valot luovat tunnelmaa hämäriin syysiltoihin. 29

30 Toimitus- ja takuuehdot YLEISET TOIMITUSEHDOT Hinnat Hinnat ovat arvonlisäverollisia myyntihintoja vapaasti tehtaalla Kiikassa. Hinnat ovat voimassa toistaiseksi, pidätämme oikeuden hinnanmuutoksiin. Tarjoukset Tarjous on voimassa tarjouksessa mainitun ajan. Mikäli voimassaoloaikaa ei ole mainittu, on se voimassa 30 päivää tarjouksen päiväyksestä. Toimitusehdot Rahdit ja toimituskulut veloitetaan asiakkaalta tuote- ja paikkakuntakohtaisesti. Tuotteet toimitetaan ennalta sovitulla tavalla. Tuotteet toimitetaan sellaiseen paikkaan mikä rahdinkuljettajasta riippuen on mahdollista saavuttaa. Kuorman purkamisesta vastaa ostaja mikäli ei ole toisin sovittu. Muistutukset Toimitetun tavaran laatua ja määrää koskevat muistutukset on tehtävä valmistajalle seitsemän vuorokauden kuluessa toimituksesta. Maksuehdot Maksuehtona käteinen tai jälkivaatimus. Vain erikseen sovittuna hyväksytyille asiakkaille 7 p netto laskun päiväyksestä ja tavaran vastaanottamisesta. Omistusoikeus Omistusoikeus tuotteeseen siirtyy siinä vaiheessa kun kauppahinta mahdollisine korkoineen on kokonaan maksettu. Toimitusaika Hinnastossa olevat tuotteet ovat pääasiassa varastotuotteita, mutta tuotteiden varustetason monipuolisuudesta johtuen toimitusaika on aina varmistettava. Palautukset Valmistaja ottaa vastaan palautuksia vain niissä tapauksissa, joista on sovittu etukäteen. Asiakkaan kustannuksella palautetuista virheettömistä tuotteista hyvitämme 75 % tuotteen laskutetusta hinnasta. Vastuu virheistä ja puutteista Valmistaja sitoutuu korjaamaan tai vaihtamaan viallisen tuotteen tai toimittamaan puutteet ilman toimituskuluja. Valmistaja vastaa virheestä joka on tuotteessa ollut toimituksen aikana vaikka virhe ilmenisi sitä myöhemmin. Tuotteessa esiintyvän virheen osalta valmistajan vahingonkorvausvelvollisuus voi olla enintään valmistajan toimituksen hinnan suuruinen. TAKUUEHDOT Laiturit Tuotteiden valmistustakuu kaksi vuotta. Laakson Laiturit Oy sitoutuu korjaamaan tai uusimaan valmistusvirheestä johtuvan viallisen tuotteen. Putkiponttonien tiiviystakuu viisi vuotta Ponttoneille valmistaja myöntää viiden vuoden tiiviystakuun, jonka aikana sitoutuu korjaamaan mahdollisesti rikkoutuneen ponttonin edellyttäen, että asiakas toimittaa sen kustannuksellaan tehtaalle. Takuu on voimassa, vaikka kyse on muusta kuin valmistajasta johtuvasta virheestä. Laiturin asennus- ja soveltuvuustakuu yksi vuosi Edellyttää, että valmistaja on suorittanut asennuksen ja annettuja hoito-ohjeita on noudatettu. Takuu ei koske mahdollisten jäiden liikkeistä aiheutuneita vaurioita. 30 Laituritarvikkeet Laituritarvikkeilla on valmistustakuu kaksi vuotta. Venepuomien ponttoneille ja erikseen myytäville PEH putkiponttoneille valmistaja myöntää viiden vuoden tiiviystakuun, jonka aikana sitoutuu korjaamaan mahdollisesti rikkoutuneen ponttonin edellyttäen, että asiakas toimittaa sen kustannuksellaan tehtaalle. Tiiviystakuu on voimassa, vaikka kyse on muusta kuin valmistajasta johtuvasta virheestä.
