1 Product range 2017

2 KELLUVAT RATKAISUT KAIKKIIN OLOSUHTEISIIN! Me Vileolla haluamme ylittää asiakkaidemme odotukset joka päivä. Siksi tarjoamme asiakkaillemme ratkaisuja, ei pelkkiä tuotteita. Ratkaisuja jotka kestävät ja ovat käytännöllisiä ja turvallisia. Ratkaisuja, jotka suunnitellaan huolellisesti asiakkaan toiveet ja tarpeet huomioiden. Valmistuksesta asennukseen yli 20 ammattilaista toteuttaa asiakkaidemme kelluvia unelmia päivittäin. Mielestämme laadulla ja yksityskohdilla on väliä, ja olemme ylpeitä voidessamme tarjota kaiken tämän kustannustehokkasti asiakkaillemme. Sisällysluettelo RASKASBETONILAITURIT... 6 BETONIPONTTONILAITURIT... 9 PUTKIPONTTONILAITURIT MUOVIPONTTONILAITURIT TURVALLISTA JA HELPPOA KIINNITTYMISTÄ MONIPUOLISTA JA YKSILLÖLLISTÄ VARUSTELUA Erikoisratkaisut... 18

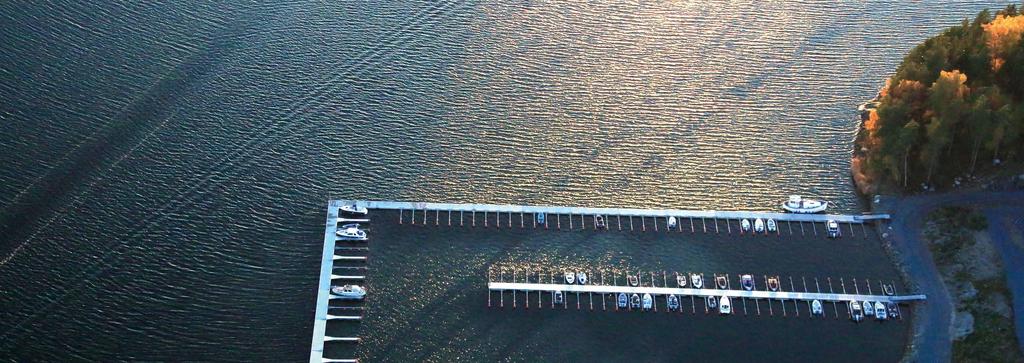

3 KOKONAISVALTAINEN RATKAISUTOIMITTAJA Suunnittelu Valmistus Asennus ja rakentaminen Jälkimarkkinointi Vileo Marinas keskittyy tarjoamaan asiakaslähtöisiä, laadukkaita ja aikaa kestäviä ratkaisuja kaikkeen merelliseen rakentamiseen. Arvostettu ja kokenut henkilökuntamme huolehtii hankkeesta jo ideavaiheesta lähtien tarjoten toimivia ja kustannustehokkaita ratkaisuja suunnitteluun, rakentamiseen, korjaamiseen ja jälkimarkkinointiin. Toimitamme vuosittain satoja laiturielementtejä sekä useita kymmeniä käyttövalmiita satamaratkaisuja, joten olemme jatkuvasti kehityksen kärjessä. Kokonaisuutemme perustuu 4 vahvaan tukipilariin. Hyvän suunnittelun ansiosta ratkaisu mukautuu sekä tämän päivän että tulevaisuuden tarpeisiin. Tarjoamme monipuolisesti kaikki rakennusvaihetta edeltävät palvelut ja ratkaisut sekä pienempiin että laajempiin hankkeisiin hyödyntäen kustannustehokasta elinkaariajattelua. Oma tekninen suunnittelumme mahdollistaa innovatiivisten ideoiden ja toiveiden joustavan räätälöinnin toimiviksi tuotteiksi. Kaikki kelluvat ratkaisut räätälöidään asiakaskohtaisesti ja toimimme yhteistyössä Euroopan johtavien ponttoni ja tarviketehtaiden kanssa kuten Top Marine Oü, jotta voimme tarjota projekteihin aina laadukkaimman ja kustannustehokkaimman ratkaisun. Ponttonien valmistus ja suunnittelu toteutetaan aina ISO 9001 ja ISO standardien mukaisesti ja panostamme jatkuvaan tuotekehitykseen tehtaiden kanssa jotta voimme tarjota erittäin monipuolisen ja pitkän elinkaaren omaavan ponttonivalikoiman. Laaja kokemus satama-alueiden ja rantojen rakentamisesta vaativissakin olosuhteissa takaa onnistuneen lopputuloksen mitä erilaisimmissa hankkeissa. Kokonaisvaltainen palvelumme kattaa myös paikalliset projektinjohtopalvelut, joilla varmistamme, että jokainen hanke toteutetaan laadukkaasti ja kustannustehokkaasti ympäristöä kunnioittaen. Yli 15 vuoden käytännön kokemus alalta on tuonut uusia näkökulmia satamakohteiden kustannustehokkaaseen hallintaan ja operointiin myös vaikeina aikoina. Tarjoamalla asiantuntemustamme voimme nostaa palvelutasoa ja tuoda lisäarvoa kaiken tyyppisiin satamakokonaisuuksiin. Jälkimarkkinointipalvelumme kattaa niin digitaaliset hallintaratkaisut kuin myös päivittäiset operatiiviset ratkaisut ja huoltosopimukset.

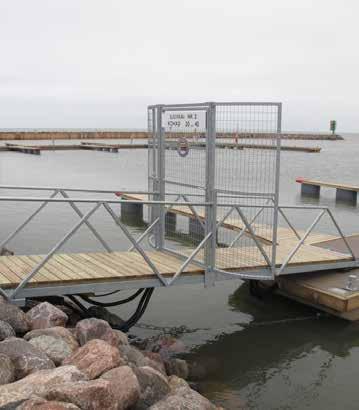

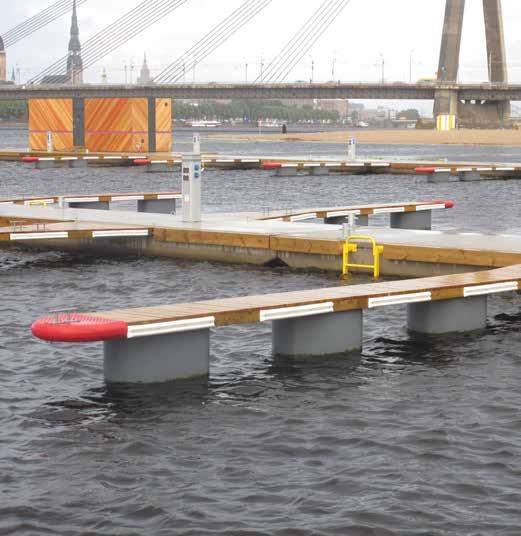

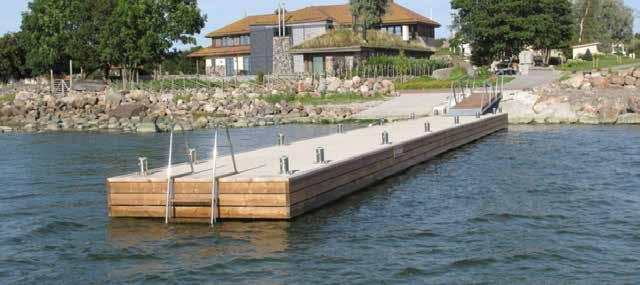

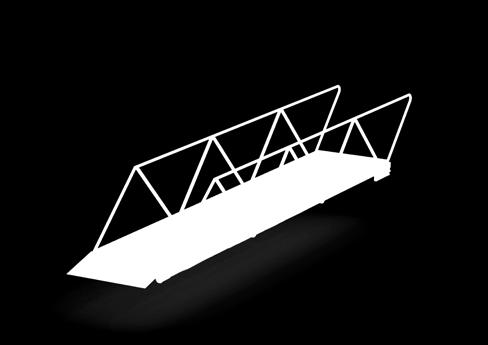

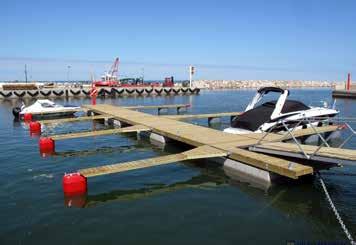

4 RASKASBETONILAITURIT Vileo Marinas raskasbetonilaituri on pitkäikäinen ja tukeva laiturityyppi joka selviää erittäin pienellä ylläpidolla raskaissakin olosuhteissa. Raskasbetonilaituri on varustettu isoilla ankkurointikaivoilla joista käsin ketjujen kiristys ja huolto on helppoa. Kelluvat laiturielementit yhdistetään rannassa olevaan maatukeen käyntisillalla, jonka pituus on 5-10m ja leveys 1,2-1,8m. Laiturielementit voidaan yhdistää kiinteästi tukevalla kumipulttiliitoksella pituus- ja leveyssuunnassa, jolloin tarvittava elementtikoko on helposti saavutettavissa. Lisävarusteina saatavilla mm. kaiteet, penkit, valaistus, kaapelikanavat, kiinnityslistat, pelastusvälineet, venepuomit, sähkövesipylväät, uimaportaat, törmäyssuojat sekä veneenkiinnitystarpeet. TALVEHTIMINEN Raskasbetonilaituri talvehtii rannassa, ja kestää myös kohtuullisesti jään liikkeitä. LIITOS Mahdollista liittää pituus- ja sivusuunnassa sekä L- ja T-muotosesti. KÄYTTÖKOHTEET Raskasponttonilaituria käytetään vaativassa satamarakentamisessa vene- ja satamalaiturina, kelluvana aallonmurtajana sekä kelluvassa rakentamisessa alustana. ANKKUROINTI Laiturin ankkuroimiseksi suosittelemme vähintään 2000Kg 4000Kg betoniankkureita sekä 20-25mm kettinkiä tai Seaflex ankkurointia. 6 TEKNISET TIEDOT / RAKENNE Muovikuituvahvistettu ja pakkasenkestävä C40/50 betoni, EPS100 polystyreenitäytteellä, jossa veden imeytyminen on alle 3%. Kuumasinkitty vahva 6mm raudoitus C4 luokka, ISO 1461 standardin mukaisesti. Ankkurointikaivot sekä lenkit kuumasinkittyä terästä. Vahva kumipulttiliitos 2x300kN. Kaikki puurakenteet NBT-A tai AB luokkaa. Kansilaudoituksena 28x120mm ja runkomateriaalina 50x150mm tai 70x200mm puutavaraa. Valmistus EU:ssa ISO 9001 ja ISO standardien mukaisesti

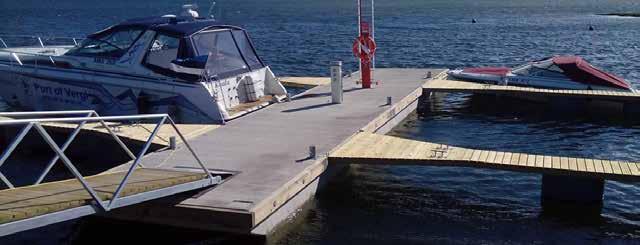

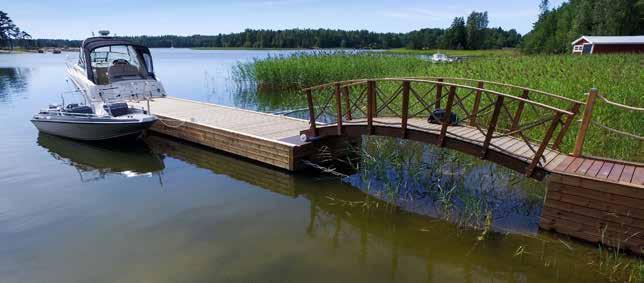

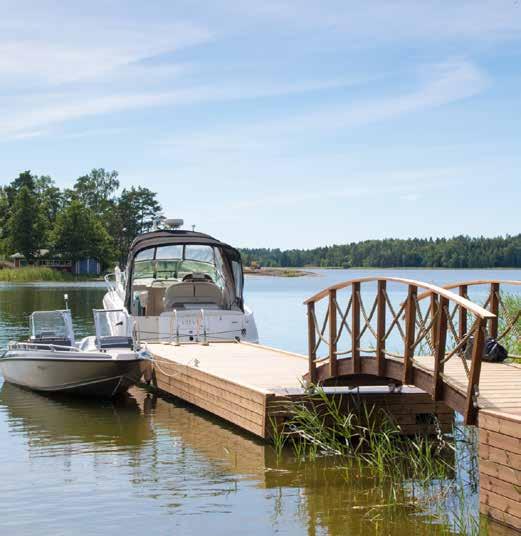

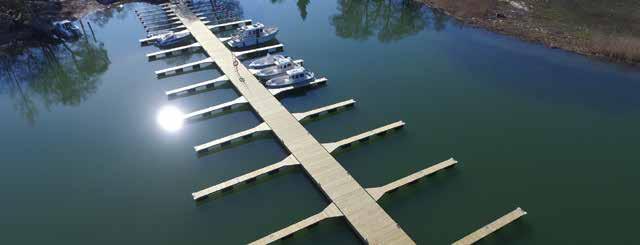

5 BETONIPONTTONILAITURIT Vileo Marinas betoniponttonilaituri on pitkäikäinen ja tukeva laiturityyppi joka helposti muunneltavana sopii mainiosti satamakäyttöön. Betoniponttonilaiturieita on saatavilla eri leveyksinä 2 3,2m ja tuplarungon ansiosta pituutta voidaan jatkaa lähes rajattomasti kiinteillä liitoksilla. Kelluva laiturielementti yhdistetään rannassa olevaan maatukeen käyntisillalla, jonka pituus on 5-10m ja leveys 1,2-1,8m. Lisävarusteina saatavilla mm. kaiteet, penkit, valaistus, kaapelikanavat, kiinnityslistat, pelastusvälineet, venepuomit, sähkövesipylväät, uimaportaat, törmäyssuojat sekä veneenkiinnitystarpeet. TALVEHTIMINEN Betoniponttonilaituri talvehtii rannassa, mutta ei kestä suuria jään liikkeitä. LIITOS Kiinteä runkoliitos pituussuunnassa. Sivu-, T- ja L-rakenteet kumipulttiliitoksella. KÄYTTÖKOHTEET Betoniponttonilaituria käytetään satamarakentamisessa veneja satamalaiturina, sekä yksityiskäytössä venelaiturina. ANKKUROINTI Laiturin ankkuroimiseksi suosittelemme vähintään 1000Kg 2000Kg betoniankkureita sekä 16-20mm kettinkiä tai Seaflex ankkurointia. TEKNISET TIEDOT / RAKENNE Muovikuituvahvistettu ja pakkasenkestävä C40/50 betoni, EPS100 polystyreenitäytteellä, jossa veden imeytyminen on alle 3%. Kuumasinkitty vahva 6mm raudoitus C4 luokka, ISO 1461 standardin mukaisesti. Ankkurointilenkit ja ponttonikiinnitykset kuumasinkittyä terästä. Vahva kiinteä tuplarunkoliitos tai kumipulttiliitos. Kaikki puurakenteet NBT-A tai AB luokkaa. Kansilaudoituksena 28x120mm ja runkomateriaalina 50x150mm tai 70x200mm puutavaraa. Valmistus EU:ssa ISO 9001 ja ISO standardien mukaisesti. 9

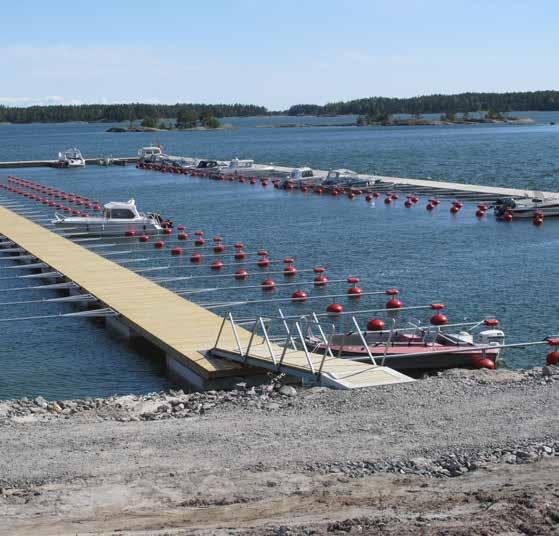

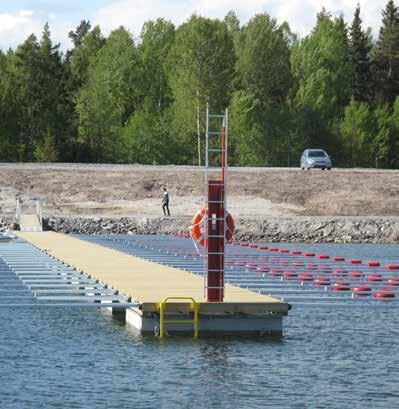

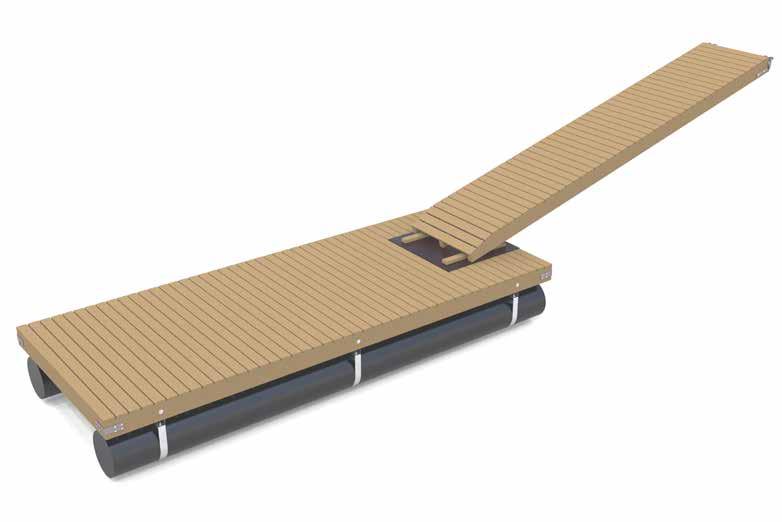

6 PUTKIPONTTONILAITURIT Vileo Marinas putkiponttonilaituri on kevyt ja tukeva laiturityyppi joka helposti muunneltavana sopii mainiosti satamakäyttöön. Putkiponttonilaituri on erittäin kevyt, mutta kuitenkin erittäin kestävä laituri jossa on poikittainen lisärunko ja erittäin matala kelluntassyvyys. Kelluva laiturielementti yhdistetään rannassa olevaan maatukeen käyntisillalla, jonka pituus on 5-10m ja leveys 1,2-1,8m. Lisävarusteina saatavilla mm. kaiteet, penkit, valaistus, kaapelikanavat, kiinnityslistat, pelastusvälineet, venepuomit, sähkövesipylväät, uimaportaat, törmäyssuojat sekä veneenkiinnitystarpeet. TALVEHTIMINEN Putkiponttonilaituri talvehtii rannassa, mutta ei kestä suuria jään liikkeitä. LIITOS Pituus-, Sivu-, T- ja L-rakenteet kumipulttiliitoksella. KÄYTTÖKOHTEET Putkiponttonilaituria käytetään satamarakentamisessa veneja satamalaiturina, sekä yksityiskäytössä venelaiturina. ANKKUROINTI Laiturin ankkuroimiseksi suosittelemme vähintään 500Kg 2000Kg betoniankkureita sekä 13-20mm kettinkiä tai Seaflex ankkurointia. 10 TEKNISET TIEDOT / RAKENNE Pitkittäisasennetut vahvikehitsatut putkiponttonit 400 / 500 / 560mm joissa vähintään 9,8mm seinämävahvuus. Kuumasinkitty vahva 80x80mm poikkirunko satamalaitureissa. Ankkurointilenkit ja ponttonikiinnitykset kuumasinkittyä terästä. Vahva kumipulttiliitos. Kaikki puurakenteet NBT-A tai AB luokkaa. Kansilaudoituksena 28x120mm ja runkomateriaalina 50x150mm tai 70x200mm puutavaraa. Valmistus EU:ssa ISO 9001 ja ISO standardien mukaisesti.

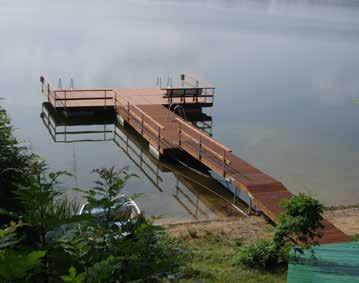

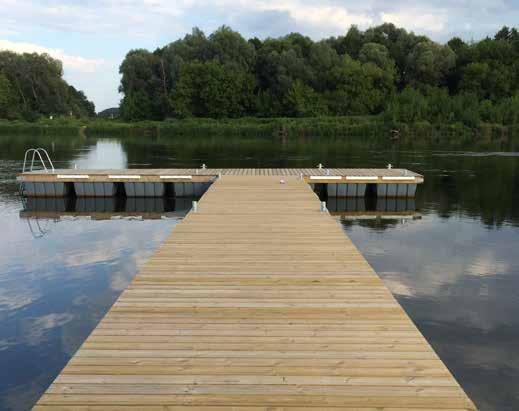

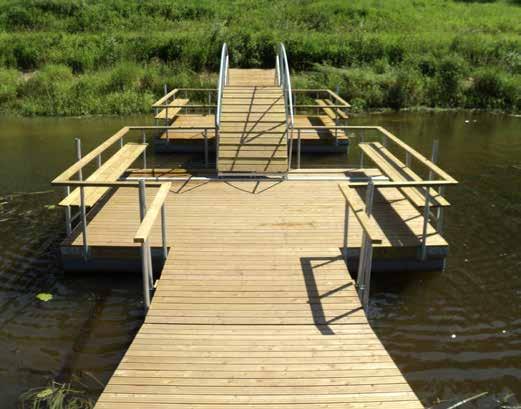

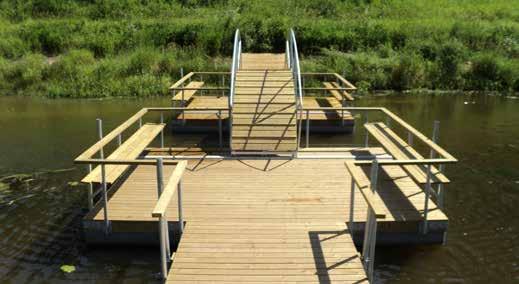

7 MUOVIPONTTONILAITURIT Vileo Marinas muoviponttonilaituri on kevyt laiturityyppi joka sopii mainiosti uimalaituriksi tai erilaisten käyntisiltojen ja uimaloiden rakentamiseen. Muoviponttonilaitureita on olemassa useita malleja mitä erilaisimpiin käyttökohteisiin. Kelluva laiturielementti yhdistetään rannassa olevaan maatukeen käyntisillalla, jonka pituus on 4-5m ja leveys 1,2m. Lisävarusteina saatavilla mm. kaiteet, penkit, valaistus, kaapelikanavat, kiinnityslistat, pelastusvälineet, venepuomit, sähkövesipylväät, uimaportaat, törmäyssuojat sekä veneenkiinnitystarpeet. TALVEHTIMINEN Muoviponttonilaituri talvehtii rannassa, mutta ei kestä jään liikkeitä. LIITOS Pituus-, Sivu-, T- ja L-rakenteet kumipulttiliitoksella. KÄYTTÖKOHTEET Muoviponttonilaituria käytetään kulkusiltojen ja uimaloiden rakentamiseen, sekä yksityiskäytössä venelaiturina. ANKKUROINTI Laiturin ankkuroimiseksi suosittelemme vähintään 200Kg 1000Kg betoniankkureita sekä 13-16mm kettinkiä tai putkiankkurointia. TEKNISET TIEDOT / RAKENNE Pakkasen ja iskunkestävät rotaatiovaletut muoviponttonit. Ponttonit saatavana myös EPS polystyreenitäytteellä. Ankkurointilenkit ja ponttonikiinnitykset kuumasinkittyä terästä. Vahva kumipulttiliitos. Kaikki puurakenteet NBT-A tai AB luokkaa. Kansilaudoituksena 28x120mm ja runkomateriaalina 50x150mm tai 70x200mm puutavaraa. Valmistus EU:ssa ISO 9001 ja ISO standardien mukaisesti. 13

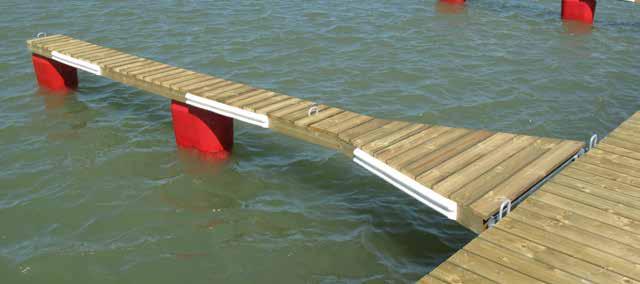

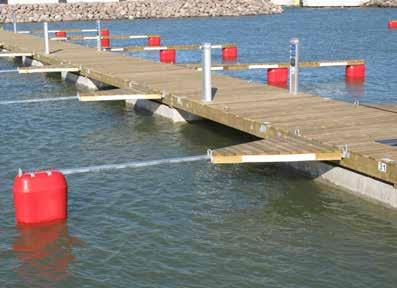

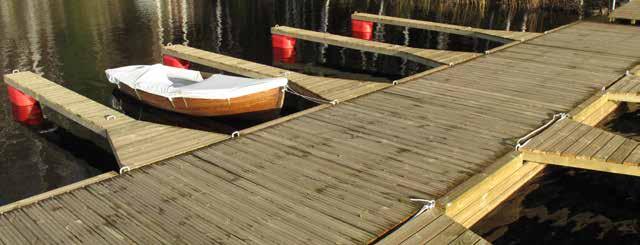

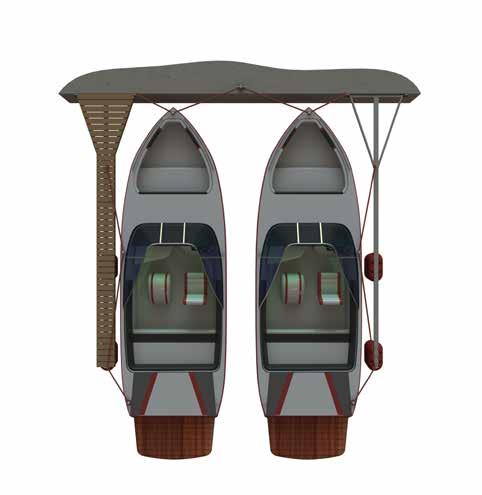

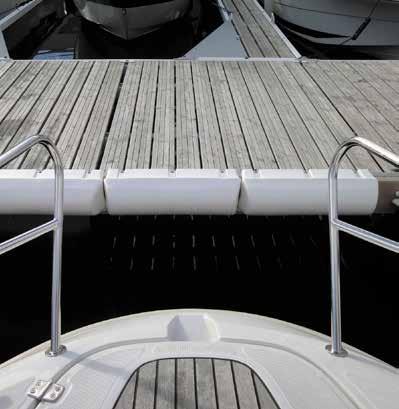

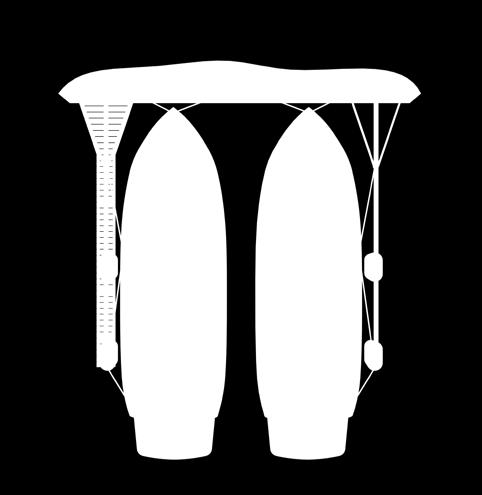

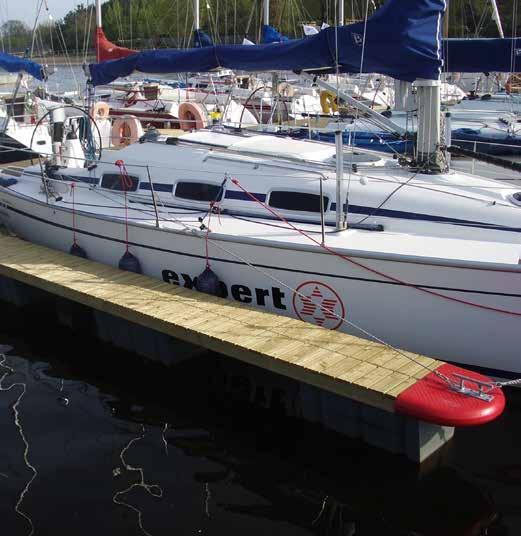

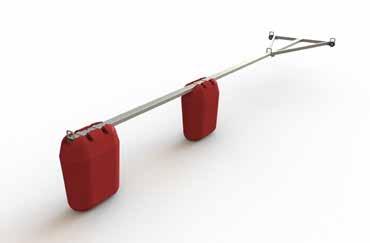

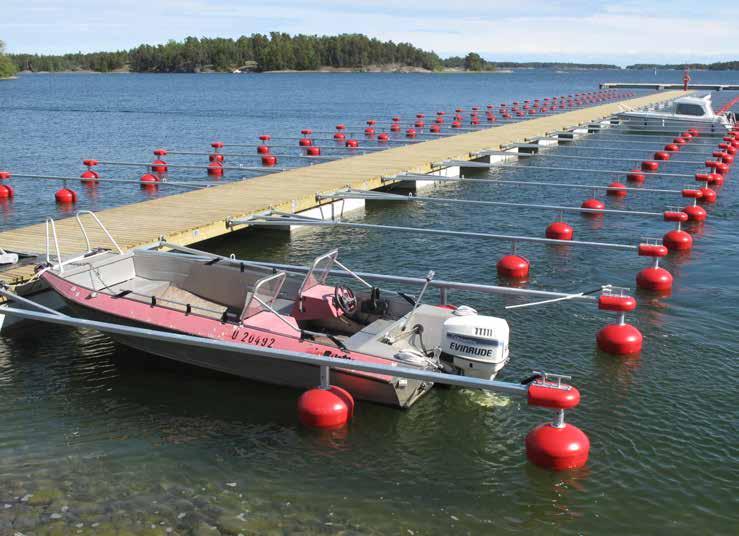

8 TURVALLISTA JA HELPPOA KIINNITTYMISTÄ Venepuomi on helppo tapa saada turvallinen kiinnityspiste veneelle laituriin. Venepuomeja toimitamme eri mitoissa jopa 14m asti, niin kevyille kuin raskaillekkin venetyypeille. Puomit valmistetaan käsityönä räätälöitynä asiakkaillemme, ja kellukkeina käytämme ainoastaan laadukkaita rotaatiovalettuja puomiponttoneja joissa on EPS polystyreenitäyte. Kiinnitys laituriin tapahtuu metallisaranoinnilla tai kumipulttiliitoksella joten tarvittaessa puomin irroitus ja siirto on erittäin helppoa. RASKAS VENEPUOMI Raskas ja leveä venepuomi on suunniteltu isommille veneille kiinnityspisteeksi. Raskaassa puomissa on erittäin tukeva ristivahvistettu teräsrunko sekä ergonomisesti muotoillut 300L uppoamattomat kellukkeet. Kävelykannen leveys on 60cm joten siirtyminen veneeseen onnistuu helposti. VENEPUOMI FLEXI Kevyt mutta tukeva puomiratkaisu pienveneille. Voidaan varustaa myös puisella kävelykolmiolla sekä lisäkiinnityspisteillä. VENEPUOMI FLEXI WALK Kevyt mutta tukeva käveltävä puomiratkaisu pienveneille. Kävelykansi on 40cm leveä ja helpottaa huomattavasti kulkua veneseen. Kävelykansi tuo myös turvallisuutta liikkumiseen. 14

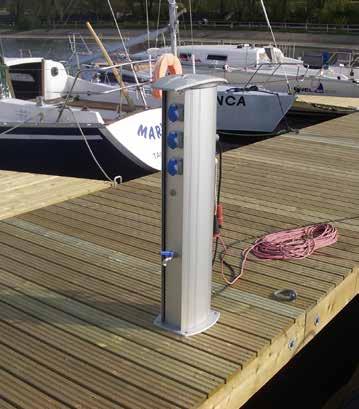

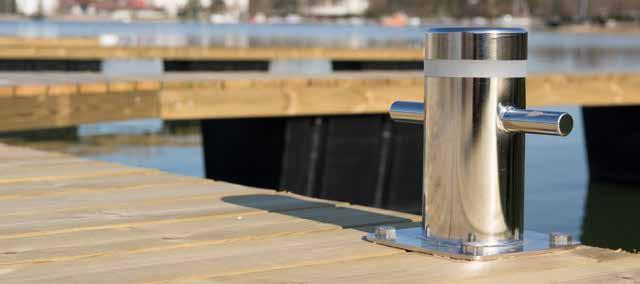

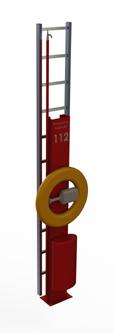

9 MONIPUOLISTA JA YKSILLÖLLISTÄ VARUSTELUA Vileo Marinas on täyden palvelun talo kaikille sataman tai laiturin omistajille, satamamestareille sekä sataman rakennuttajille, tarjoten monipuolisen valikoiman tarvikkeita ja varaosia jokaiseen tarpeeseen ja hintaluokkaan. Perusvalikoimamme sisältää kaikki tarvittavat varusteet ja tarvikkeet niin mukavuuden kuin turvallisuuden lisämiseen, mutta tarjoamme myös räätälöityä tuotesuunnittelua ja valmistusta. Tuotevalikoimamme kattaa myös digitaaliset ratkaisut pienvenesatamien päivättäiseen operointiin. SÄHKÖN- JA VEDENJAKELUPYLVÄÄT Sähkö ja vesi kuuluu jokaisen vierassataman perusvarusteisiin, mutta on myös yhä suositumpi mukavuusvaruste pienvenesatamissa. Vileo Marinas tarjoaa monipuolisen ja laadukkaan valikoiman teknisiä ratkaisuja joiden avulla sähköja vedenjakelu eri satamissa saadaan sujuvaksi. TURVALLISUUSVARUSTEET Sataman turvallisuus on hyvä ottaa huomioon niin veneilijöiden kuin vierailijoiden näkökulmasta kaikkina vuodenaikoina. Hyvällä varustelulla saavutetaan turvallinen ympäristö jossa hädän sattuessa reagointi on nopeaa. Valikoimamme kattaa monipuolisesti niin pelastusvälinepylväät ja turvatikkaat kuin myös palotorjuntavarusteet ja SOS asemat. 17

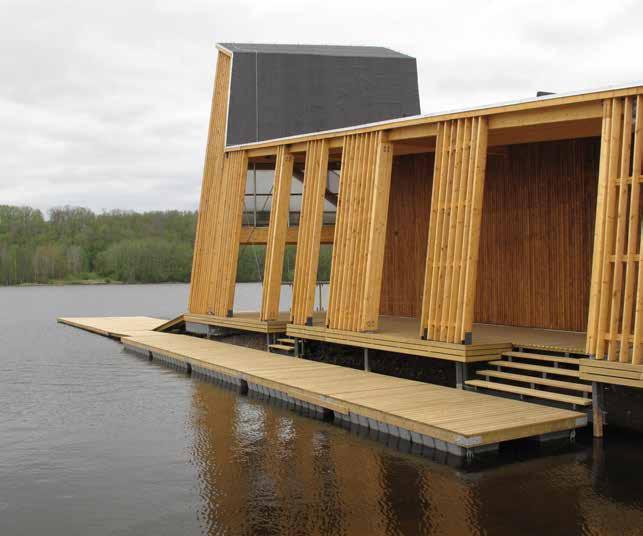

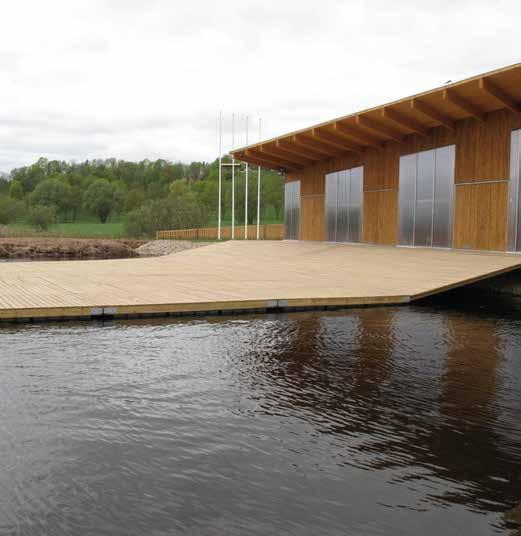

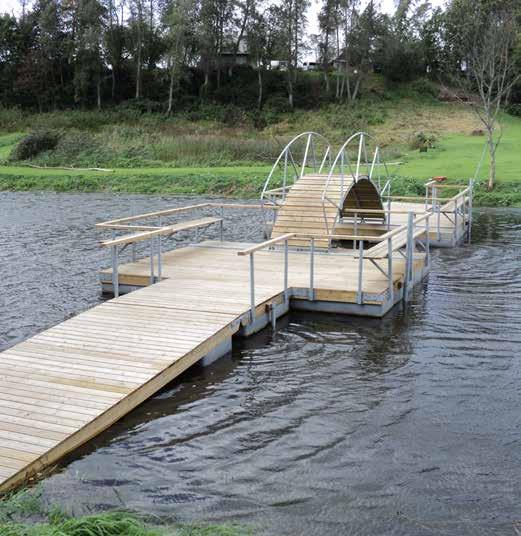

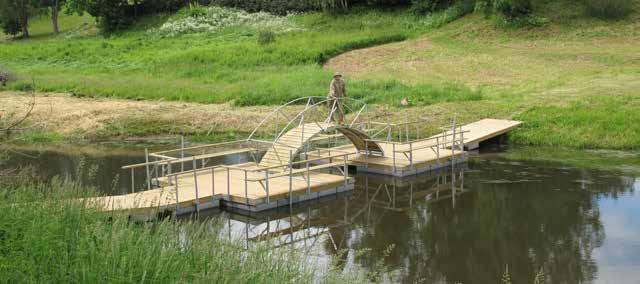

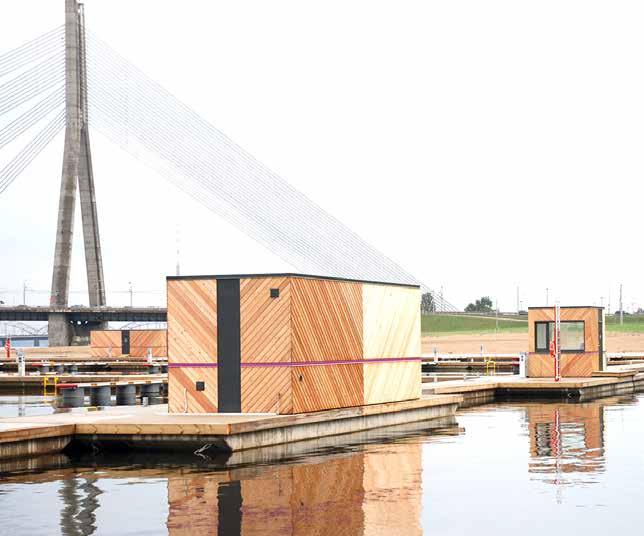

10 Erikoisratkaisut Nykypäivänä eri palveluita halutaan tuoda lähemmäksi asiakkaita, ja maata mihin rakentaa ei välttämättä ole käytettävissä. Kasvavissa kaupunkikeskuksissa ei ole enää mahdollisuuksia suosittujen ranta-alueiden palveluiden tuottamiseen ilman mittavia maankäytön uudistuksia. Kelluva rakentaminen mahdollistaa erilaisten harrastusten ja liiketoiminnan sopeuttamisen merelliseen ympäristöön. Vileo Marinas tarjoaa kelluvan rakentamisen kokonaisvaltaisia ratkaisuja oli kyse sitten uimaloista, soutustadioneista, pyöräparkeista, huoltorakennuksista, ravintoloista tai jopa kelluvasta asumisesta. 18
