1 ja kontaktorit 1

2 ABB:n moottorinohjaus- ja suojauslaitteet 18,5 kw / 20 hv saakka Yleiskuvaus Yhtenäinen koko, jopa 32 A 45 mm:n leveydessä: MS116: 12 asetusaluetta välillä 0,1 16 A MS132: 15 asetusaluetta välillä 0,1 32 A Ylikuormitussuojaus Laukaisuluokka 10/10 Vaihevikalaukaisu Lämpötilakompensoitu Oikosulkusuojaus MS116: Ics enintään 50 ka, 400 V MS132: Ics enintään 100 ka, 400 V ON/OFF-kytkin Erotusominaisuus Tärkeimmät edut MS132: ON/OFF/TRIPPED-kahvan selkeä asento MS132: Magneettinen laukaisu näkyy etusivulla Käyttölämpötila C / +60 C Yksi yhteinen tarvikesarja malleihin MS116 ja MS132 Kontaktorit 2 runkokokoa 45 mm:n levyisenä, 4 18,5 kw 400 V / AC-3 ja enintään 50 A / AC-1 Ainutlaatuinen kontaktorisarja, yksi yhteinen tuote ac- ja dc-ohjaukselle Laajennetut kelan toimintarajat suurten jännitevaihtelujen hallintaan ja tuotevalintaan Vain neljä kelaa, laaja jännitealue kattaa jännitteet väliltä V 50/60 Hz ja V DC Sisäänrakennettu kelan häiriösuojaus % pienempi kelan AC-vetoteho Pieni pitotehon kulutus Tärkeimmät edut Parempi tuotteen saatavuus, varaston pienentyminen ja parempi varaston vaihtuvuus Yksinkertaistettu rakenne ainutlaatuisen AC/DC-kontaktorirunkokoon avulla Pienet lämpöhäviöt ja tuuletuksen tarve vähenee sekä mahdollisuus pienempään ohjausmuuntajaan Moottorien ja koneiden toiminta varmistettu myös vaihtuvissa tai yllättävissä olosuhteissa ilman tuotantokatkoksia. Emme vastaa mahdollisista painovirheistä 2

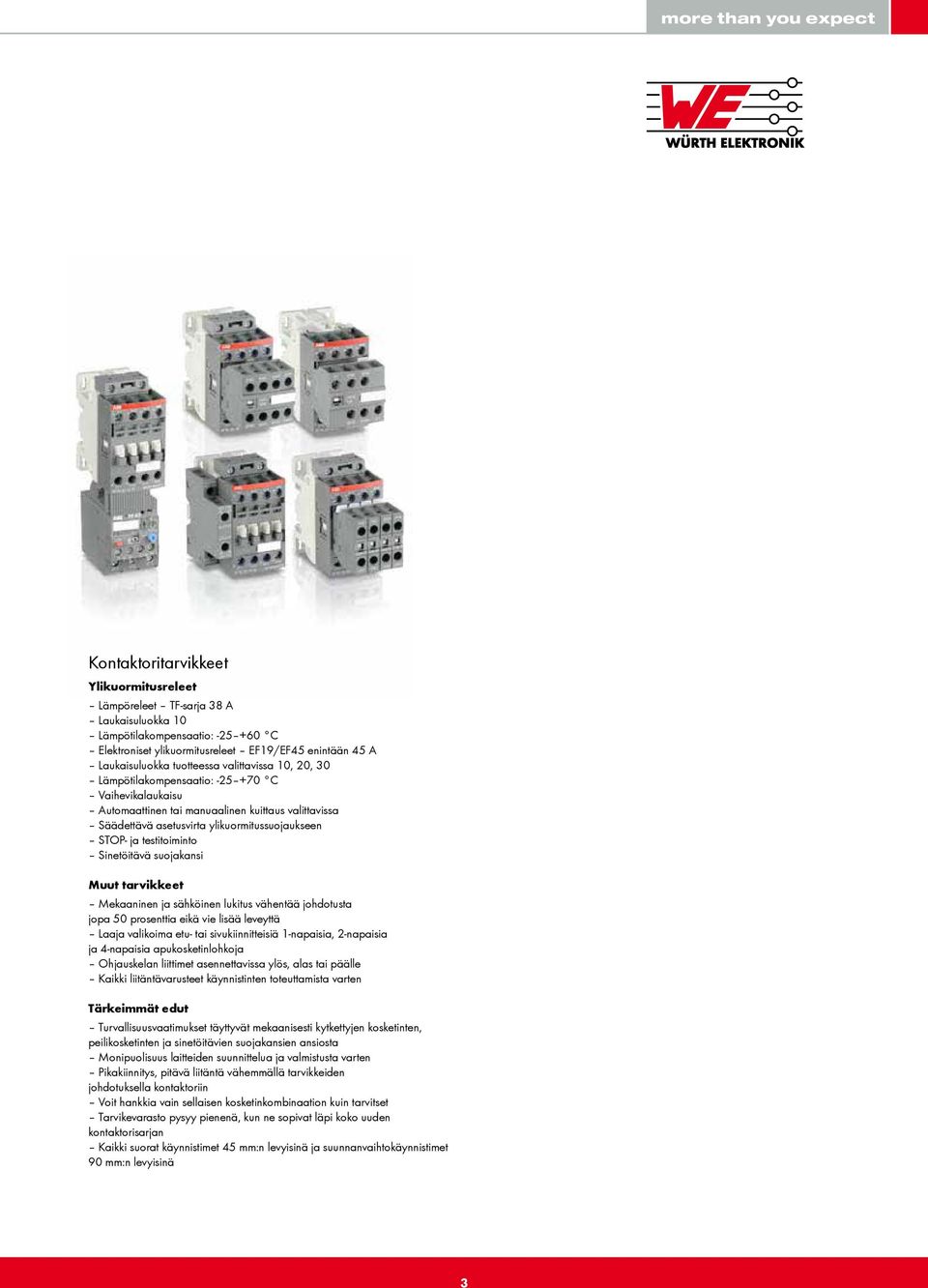

3 Kontaktoritarvikkeet Ylikuormitusreleet Lämpöreleet TF-sarja 38 A Laukaisuluokka 10 Lämpötilakompensaatio: C Elektroniset ylikuormitusreleet EF19/EF45 enintään 45 A Laukaisuluokka tuotteessa valittavissa 10, 20, 30 Lämpötilakompensaatio: C Vaihevikalaukaisu Automaattinen tai manuaalinen kuittaus valittavissa Säädettävä asetusvirta ylikuormitussuojaukseen STOP- ja testitoiminto Sinetöitävä suojakansi Muut tarvikkeet Mekaaninen ja sähköinen lukitus vähentää johdotusta jopa 50 prosenttia eikä vie lisää leveyttä Laaja valikoima etu- tai sivukiinnitteisiä 1-napaisia, 2-napaisia ja 4-napaisia apukosketinlohkoja Ohjauskelan liittimet asennettavissa ylös, alas tai päälle Kaikki liitäntävarusteet käynnistinten toteuttamista varten Tärkeimmät edut Turvallisuusvaatimukset täyttyvät mekaanisesti kytkettyjen kosketinten, peilikosketinten ja sinetöitävien suojakansien ansiosta Monipuolisuus laitteiden suunnittelua ja valmistusta varten Pikakiinnitys, pitävä liitäntä vähemmällä tarvikkeiden johdotuksella kontaktoriin Voit hankkia vain sellaisen kosketinkombinaation kuin tarvitset Tarvikevarasto pysyy pienenä, kun ne sopivat läpi koko uuden kontaktorisarjan Kaikki suorat käynnistimet 45 mm:n levyisinä ja suunnanvaihtokäynnistimet 90 mm:n levyisinä 3

4 MS116-moottorinsuojakytkin Ylikuormitus- ja oikosulkusuojauksella Sovellus Oikosulkusuojaus Ylikuormitussuojaus Laukaisuluokka 10A Vaihevikaherkkyys ON/OFF-kytkin Erotusominaisuus Soveltuu sekä kolmi- että yksivaihekäyttöön. Kuvaus Leveys 45 mm Yksi yhteinen lisävarustesarja malleihin MS116 ja MS132. Tekniset tiedot Standardit Standardienmukaisuus IEC/EN , IEC/EN , IEC/EN , UL 508, CSA C22.2 No. 14 Vaihevikaherkkyys (IEC/EN :n mukaan) kyllä Erotusominaisuus (IEC/EN :n mukaan) kyllä Yleistiedot Kiinnitysasento Asento 1 6 Suojausluokka (IEC :n mukaan) IP 20 Mekaaninen kestävyys toimintajaksoa Sähköinen kestävyys toimintajaksoa Käyttöluokka A Ympäristötiedot Ympäröivä lämpötila Käyttö Avoin kompensoitu C Avoin C Varastointi C Tärinä (IEC/EN :n mukaan) 5 g / Hz Isku (IEC/EN :n mukaan) 25 g / 11 ms MS116 Tuotekoodi Tuotenimi MS MS MS MS MS MS MS MS MS MS MS MS Asetus alueet A A Katkaisukyky oikosulun aikana ICS, 400 VAC ka Oikosulun pikalaukaisun nimellisvirta-asetus A Sähkönumero Pakkaus- Koko 0,10 0, ,25 1, ,16 0, ,95 2, ,25 0, ,12 4, ,40 0, ,91 7, ,63 1, ,20 13, ,00 1, ,7 22, ,60 2, ,0 34, ,50 4, ,0 60, ,00 6, ,0 94, ,30 10, ,00 12, ,0 16, Emme vastaa mahdollisista painovirheistä 4

5 MS132-moottorinsuojakytkin Ylikuormitus- ja oikosulkusuojauksella Sovellus Oikosulkusuojaus Ylikuormitussuojaus Laukaisuluokka 10 Vaihevikaherkkyys ON/OFF-kytkin Erotusominaisuus Soveltuu sekä kolmi- että yksivaihekäyttöön. Kuvaus Leveys 45 mm Vakiona lukittava väännin Vääntimen selkeä PÄÄLLÄ/POISSA/LAUKAISTU-asento Magneettinen laukaisu näkyy erikseen etusivulla Yksi yhteinen lisävarustesarja malleihin MS116 ja MS132 Tekniset tiedot Standardit Standardienmukaisuus IEC/EN , IEC/EN , IEC/EN , UL 508, CSA C22.2 No. 14 Vaihevikaherkkyys (IEC/EN :n mukaan) kyllä Erotusominaisuus (IEC/EN :n mukaan) kyllä Yleistiedot Kiinnitysasento Asento 1 6 Suojausluokka (IEC :n mukaan) IP 20 Mekaaninen kestävyys toimintajaksoa Sähköinen kestävyys toimintajaksoa Käyttöluokka A Ympäristötiedot Ympäröivä lämpötila Käyttö Avoin kompensoitu C Avoin C Varastointi C Tärinä (IEC/EN :n mukaan) 5 g / Hz Isku (IEC/EN :n mukaan) 25 g / 11 ms MS Tuotekoodi Tuotenimi MS MS MS MS MS MS MS MS MS MS MS MS MS MS MS Asetus alueet A A Katkaisukyky oikosulun aikana ICS, 400 VAC ka Oikosulun pikalaukaisun nimellisvirta-asetus A Sähkönumero Pakkauskoko 0,10 0, ,25 1, ,16 0, ,95 2, ,25 0, ,12 4, ,40 0, ,91 7, ,63 1, ,20 13, ,00 1, ,7 22, ,60 2, ,0 34, ,50 4, ,0 60, ,00 6, ,0 94, ,30 10, ,00 12, ,0 16, ,0 20, ,0 25, ,0 32,

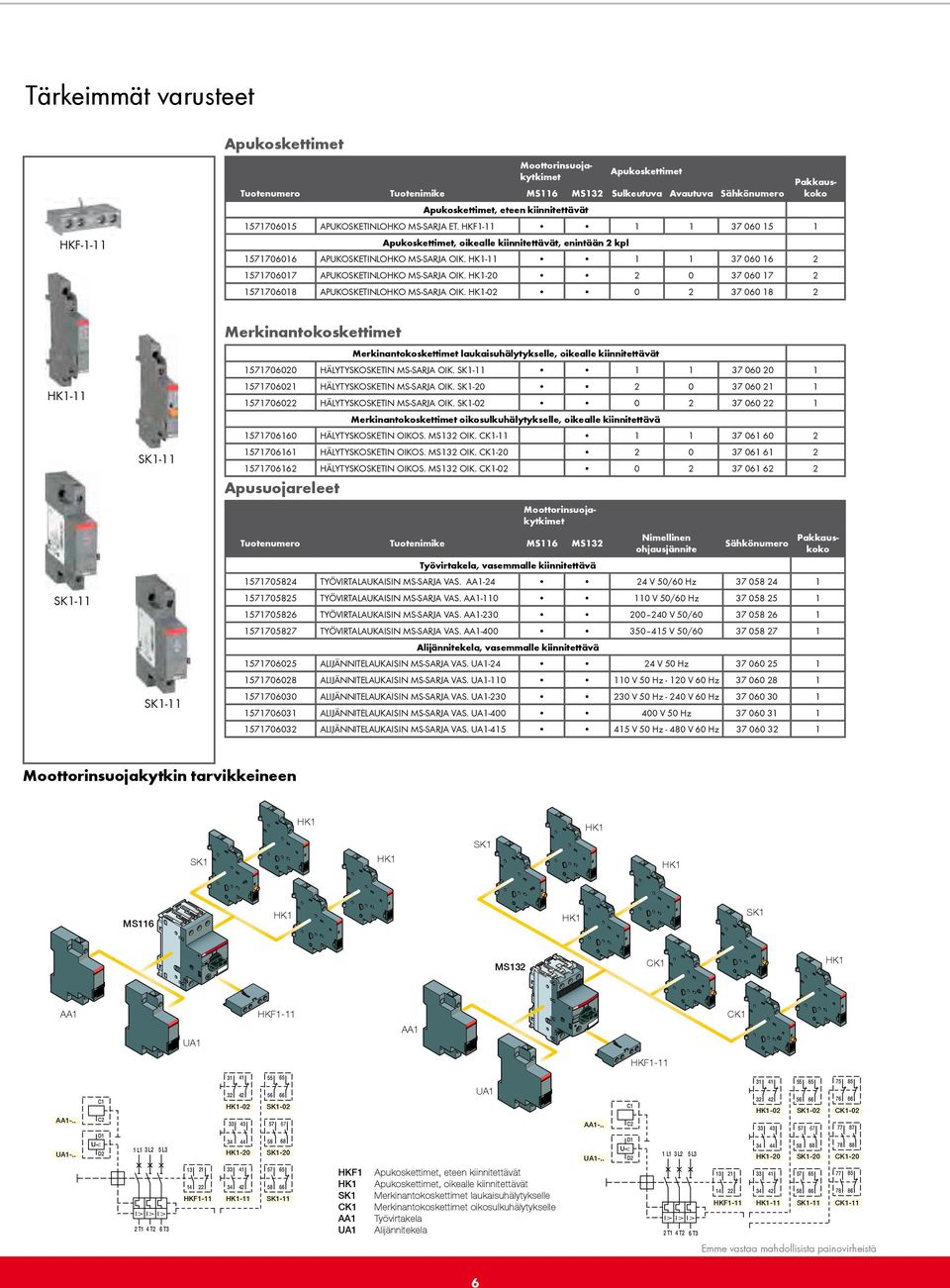

6 Tärkeimmät varusteet Luettelon sivu 1SBC S0201 HKF1-11 HKF-1-11 HK1-11 HK1-11 SK1-11 AA1 SK1-11 SK1-11 Apukoskettimet Apukoskettimet Apukoskettimet Tyyppi Apukoskettimet Snro Kpl Paino Pakkauskokokg (1 kpl) Tuotenumero MS116 MS132 Tuotenimike Sulkeutuva Avautuva pakk. MS116 MS132 Sulkeutuva Avautuva Sähkönumero Apukoskettimet, eteen kiinnitettävät Apukoskettimet, eteen kiinnitettävät APUKOSKETINLOHKO MS-SARJA 1 ET. HKF HKF ,016 Apukoskettimet, oikealle Apukoskettimet, kiinnitettävät, oikealle enintään kiinnitettävät, 2 kpl enintään 2 kpl APUKOSKETINLOHKO MS-SARJA 1 OIK. HK HK , APUKOSKETINLOHKO MS-SARJA 2 OIK. HK HK , APUKOSKETINLOHKO MS-SARJA 0 OIK. HK HK ,035 Apukoskettimet läpivientikoskettimilla, oikealle kiinnitettävät, myös käyttöön alijännitelaukaisimen kanssa 2 0 HK1-20L 2 0,035 Merkinantokoskettimet Merkinantokoskettimet Merkinantokoskettimet laukaisuhälytykselle, oikealle kiinnitettävät Merkinantokoskettimet HÄLYTYSKOSKETIN laukaisuhälytykselle, MS-SARJA OIK. SK1-11 oikealle kiinnitettävät HÄLYTYSKOSKETIN MS-SARJA 1 OIK. SK SK , HÄLYTYSKOSKETIN MS-SARJA 2 OIK. SK SK ,035 Merkinantokoskettimet 0 oikosulkuhälytykselle, 2 SK1-02 oikealle kiinnitettävä , Merkinantokoskettimet HÄLYTYSKOSKETIN oikosulkuhälytykselle, OIKOS. MS132 OIK. CK1-11 oikealle kiinnitettävä HÄLYTYSKOSKETIN OIKOS. 1 MS132 OIK. CK CK , CK ,035 HÄLYTYSKOSKETIN OIKOS. MS132 OIK. CK CK ,035 Apusuojareleet Apusuojareleet Nimellinen Tyyppi Snro Kpl Paino Tuotenumero MS116 MS132 Tuotenimike ohjausjännite Nimellinen MS116 MS132 Sähkönumero pakk. Pakkauskoko kg (1 kpl) ohjausjännite Työvirtakela, vasemmalle kiinnitettävä Työvirtakela, vasemmalle kiinnitettävä TYÖVIRTALAUKAISIN MS-SARJA VAS. AA V 50/60 Hz AA V /60 24Hz , V 50/60 Hz AA ,100 TYÖVIRTALAUKAISIN MS-SARJA VAS. AA V 50/60 Hz V 50/60 Hz AA , TYÖVIRTALAUKAISIN MS-SARJA VAS. AA V 50/ V 50/60 Hz AA , TYÖVIRTALAUKAISIN MS-SARJA VAS. AA V 50/ Alijännitekela, vasemmalle kiinnitettävä Alijännitekela, vasemmalle kiinnitettävä 24 V 50 Hz UA , ALIJÄNNITELAUKAISIN MS-SARJA VAS. UA V 50 Hz V 50 Hz UA , ALIJÄNNITELAUKAISIN MS-SARJA VAS. UA V 50 Hz V 60 Hz V 50 Hz UA , ALIJÄNNITELAUKAISIN MS-SARJA 110 V 50 VAS. Hz UA V 60 Hz UA V Hz V 60 Hz , ALIJÄNNITELAUKAISIN MS-SARJA VAS. UA V 60 Hz UA V 5023 Hz , ALIJÄNNITELAUKAISIN MS-SARJA VAS. UA V 50 Hz V 60 Hz SK V 50 Hz V 60 Hz UA ,100 UA1 400 V 50 Hz UA , V 50 Hz V 60 Hz UA ,100 Moottorinsuojakytkin tarvikkeineen Moottorinsuojakytkin tarvikkeineen HK1 HK1 SK1 HK1 SK1 HK1 MS116 HK1 HK1 SK1 MS132 CK1 HK1 AA1 UA1 HKF1-11 AA1 CK1 HKF1-11 AA1-.. UA1-.. U< C1 C2 D1 D2 1 L1 3 L2 5 L3 I> I > I> 2 T1 4 T2 6 T HK HK SK HKF1-11 HK1-11 SK SK ABB Pienjännitetuotteet, Tekninen esite STAR 66 6 UA1 AA1-.. UA L1 3 L2 5 L3 D2 HKF1 Apukoskettimet, eteen kiinnitettävät HK1 Apukoskettimet, oikealle kiinnitettävät SK1 Merkinantokoskettimet laukaisuhälytykselle CK1 Merkinantokoskettimet oikosulkuhälytykselle AA1 Työvirtakela I> I > I> UA1 Alijännitekela 2 T1 4 T2 6 T3 U< C1 C2 D Emme vastaa mahdollisista painovirheistä HK1-02 SK1-02 CK HKF1-11 HK1-11 SK1-11 CK HK1-20 SK1-20 CK

7 Tärkeimmät varusteet Luettelon sivu 1SBC S0201 PS PS PS PS PS S1-M3-25 SA1 SA1 S1-M1-25 S1-M1-25 PS S1-M vaiheiset virtakiskojärjestelmät 3-vaiheiset virtakiskojärjestelmät Moottorisuojakytkimet Tyyppi Snro Kpl Paino 3-vaiheiset virtakiskojärjestelmät Moottorin- Apukoskettimien Moottorin- Apukoskettimien Pakkaussuojakytkinten määrä lukumäärä Sähkönumero pakk. koko Tuotenumero MS116 MS132 suojakytkinten Tuotenimike lukumäärä MS116 MS132 määrä 3-vaiheinen virtakisko, enintään 65 A kg (1 kpl) 3-vaiheinen virtakisko, 3-V. VIRTAKISKO enintään 65A MS-SARJA 65 PS A V. VIRTAKISKO 2 65A MS-SARJA PS PS , V. VIRTAKISKO 3 65A MS-SARJA PS PS , PS ,077 3-V. VIRTAKISKO 65A MS-SARJA PS PS , V. VIRTAKISKO 65A MS-SARJA PS PS , V. VIRTAKISKO 65A MS-SARJA PS PS , V. VIRTAKISKO 65A MS-SARJA PS PS , V. VIRTAKISKO 5 65A MS-SARJA PS PS , V. VIRTAKISKO 2 65A MS-SARJA PS PS , V. VIRTAKISKO 3 65A MS-SARJA PS PS , V. VIRTAKISKO 4 65A MS-SARJA PS PS , PS ,122 3-V. VIRTAKISKO 65A MS-SARJA PS vaiheinen virtakisko, enintään 3-vaiheinen 100 A virtakisko, enintään 100 A PS ,084 3-V. VIRTAKISKO 100A MS-SARJA PS PS ,117 3-V. VIRTAKISKO 100A MS-SARJA PS PS , V. VIRTAKISKO 100A MS-SARJA PS PS , V. VIRTAKISKO 100A MS-SARJA PS PS , V. VIRTAKISKO 100A MS-SARJA PS PS , V. VIRTAKISKO 3 100A MS-SARJA PS PS , V. VIRTAKISKO 100A MS-SARJA PS vaiheiset syöttöliittimet 3-vaiheiset Virtakiskotyypit syöttöliittimet Huomautukset Nimellinen Tyyppi Snro Kpl Paino 65 A 100 A poikkipinta-ala Virtakiskotyypit Nimellinen pakk. kg (1 kpl) Huomautukseta-ala Sähkönumero koko poikkipin- Pakkaus- Tuotenumero 3-vaiheiset syöttöliittimettuotenimike 65 A 100 A Litteä 3-vaiheiset 25 mm² syöttöliittimet S1-M , V. SYÖTTÖLIITIN Korkea 100A MS-SARJA S1-M mm² S1-M2-25 Litteä mm , vaiheiset syöttöliittimet 3-V. SYÖTTÖLIITIN 65A UL-tyypille MS-SARJA S1-M2-25 E - Korkea 25 mm Suoja 253-vaiheisille mm² virtakiskoille S1-M , mm² S1-M ,060 SUOJA 3-V. VIRTAKISKO MOOT.SUOJA BS Suoja 3-vaiheisille virtakiskoille BS ,003 Lukitus Lukitus Tyyppi Snro Kpl Paino MS116 MS132 pakk. kg (1 kpl) Pakkauskoko Tuotenumero Lukituslaite Tuotenimike MS116 MS132 Sähkönumero - Lukkosovitin Lukituslaite SA , LUKITUSLAITE 3mm LUKOLLE MS116 Riippulukko SA1 + 2 avainta SA , Lukkosovitin + riippulukko + 2 avainta SA , RIIPPULUKKO 3mm 2 AVAIMELLA MS-SARJA SA LUKITUSLAITE+LUKKO3mm+2AVAINTA MS116 SA vaiheinen virtakisko, enintään 65 A 3-vaiheinen virtakisko, enintään 65 A 3-vaiheinen virtakisko, enintään 100 A 3-vaiheinen virtakisko, enintään 100 A S1-M2-25 S1-M1-25 PS S1-M1-25 PS BS1-3 BS1-3 MS132 PS MS132 MS116 MS116 SA1 MS132 7 ABB Pienjännitetuotteet, Tekninen esite STAR 45

8 Tärkeimmät varusteet Kotelot IP65, TRIP-indikointi, lukittava Tuotenumero Tuotenimike MS116 MS132 Väri Sähkönumero Pakkauskoko KOTELO KELT. MS-SARJA IB132-Y Keltainen/punainen KOTELO HARM. MS-SARJA IB132-G Harmaa / Musta IB132-Y Oviasennussarja IP65 Tuotenumero Tuotenimike MS116 MS132 Väri Sähkönumero Pakkauskoko OVIASENNUSSARJA KELT. MS-SARJA DMS132-Y Keltainen/punainen OVIASENNUSSARJA HARM. MS-SARJA DMS132-G Harmaa / Musta Vääntimet oveen IB132-G Tuotenumero Tuotenimike MS116 MS132 Väri Sähkönumero Pakkauskoko VÄÄNNIN OVEEN MUSTA MS116 MSHD-LB Väännin, musta VÄÄNNIN OVEEN KELT. MS116 MSHD-LY Väännin, keltainen VÄÄNNIN OVEEN MUSTA MS132 MSHD-LTB Väännin, musta, trip-asento VÄÄNNIN OVEEN KELT. MS132 MSHD-LTY Väännin, keltainen, trip-asento Akselin kiinnikkeet Tuotenumero Tuotenimike MS116 MS132 Väri Sähkönumero Pakkauskoko AKSELI 6MM JA KIINNIKE MS-SARJA MSMNO 6 mm akseli ja kiinnike DMS132-Y AKSELI 6MM PITUUS 85MM MS-SARJA OXS6X85 6 mm akseli, pituus 85 mm AKSELI 6MM PITUUS 105MM MS-SARJA OXS6X105 6 mm akseli, pituus 105 mm AKSELI 6MM PITUUS 130MM MS-SARJA OXS6X130 6 mm akseli, pituus 130 mm AKSELI 6MM PITUUS 180MM MS-SARJA OXS6X180 6 mm akseli, pituus 180 mm DMS132-Y Emme vastaa mahdollisista painovirheistä 8

9 AF09-AF38: 3-napaiset kontaktori AC-/DC-ohjaus - ruuviliittimet Sovellus AF09 AF38-kontaktoreita käytetään virtapiirien ohjaukseen aina 690 V:iin AC ja 220 V:iin DC asti. Niitä käytetään pääasiassa kolmivaihemoottorien, resistiivisten tai vähän induktiivisten kuormien ohjaukseen. Kuvaus AF09 AF38-kontaktoreissa on elektroninen ohjausliitäntä, joka toimii laajalla ohjausjännitealueella Uc min.... Uc maks. Vain neljä kela-aluetta kattavat ohjausjännitteet V 50/60 Hz ja V DC AF-kontaktorit kestävät suuria ohjausjännitteen vaihteluja. Yhtä kelaa (esim V 50/60 Hz - DC) voidaan käyttää eri ohjausjännitteille maailmanlaajuisesti ilman kelavaihtoja AF-kontaktoreissa on sisäänrakennettu kelan häiriösuojaus, eikä niiden kanssa tarvitse käyttää erillisiä tarvikkeita Sisäänrakennettu avautuva apukosketin on peilikosketin IEC :n liitteen F mukaisesti. Tekniset tiedot Kontaktorityypit AF09 AF12 AF16 AF26 AF30 AF38 Standardit IEC / ja EN / , UL 508, CSA C22.2 N 14 Pääkoskettimet Nimelliskäyttöjännite Ue enintään 690 V IEC Nimellistaajuusrajat Hz AC-3, käyttöluokkailman lämpötilalle kontaktorin lähellä θ 60 C (1500 kierr./min, 50 Hz tai 1800 kierr./min, 60 Hz, kolmivaihemoottorit) Ie / AC-3, nimellinen enimmäiskäyttövirta V 9 A 12 A 18 A 26 A 32 A 38 A AC-3, nimellinen käyttöteho V 2,2 kw 3 kw 4 kw 6,5 kw 9 kw 11 kw V 4 kw 5,5 kw 7,5 kw 11 kw 15 kw 18,5 kw 415 V 4 kw 5,5 kw 9 kw 11 kw 15 kw 18,5 kw 440 V 4 kw 5,5 kw 9 kw 15 kw 18,5 kw 22 kw 500 V 5,5 kw 7,5 kw 9 kw 15 kw 18,5 kw 22 kw 690 V 5,5 kw 7,5 kw 9 kw 15 kw 18,5 kw 22 kw Ie / AC-1, nimellinen käyttövirta θ 40 C 25 A 28 A 30 A 45 A 50 A 50 A Ue maks. 690 V, 50/60 Hz θ 60 C 25 A 28 A 30 A 40 A 42 A 42 A θ 70 C 22 A 24 A 26 A 32 A 37 A 37 A johtimen poikkipinta-alalla 4 mm² 6 mm² 6 mm² 10 mm² 10 mm² 10 mm² Ie / AC-8a, nimellinen käyttövirta 12 A 16 A 2A 30 A 40 A 50 A (ilman lämpörelettä Ue 400 V θ 40 C) UL/CSA Nimelliskäyttöjännite Ue enintään 600 V Kolmivaiheisen moottorin teho V 5 hv 7,5 hv 10 hv 15 hv 20 hv 20 hv (1500 kierr./min, 50 Hz tai 1800 kierr./min, 60 Hz kolmivaihemoottorit) Yleiskäytön ampeeriluokitus 600 V AC 25 A 28 A 30 A 45 A 50 A 50 A johtimen poikkipinta-alalla AWG 10 AWG 10 AWG 10 AWG 8 AWG 8 AWG 8 Ympäröivä lämpötila Käyttö - varustettu lämpöreleellä - ilman lämpörelettä C kontaktorin lähellä Varastointi C Kosketussuojaus- IEC / EN :n ja IEC / Luokka EN 60529:n mukaan IP 20 AF AF Kelakoodi AF Ohjausjännitealue VAC / VDC VAC / VDC VAC / VDC VAC / VDC 9

10 AF09-AF38: 3-napaiset kontaktori AC-/DC-ohjaus - ruuviliittimet Tuotenumero Tuotenimike Nimellisteho 400 V AC-3 kw Kolmivaiheisen moottorin nimellisarvo 480 V hv Ohjausjännite U C min.... U C max. V 50/60 Hz Apukoskettimet Sähkönumero KONTAKTORI 4 kw 130AC/DC AF KONTAKTORI 4 kw 130AC/DC AF KONTAKTORI 4 kw 250VAC/DC AF KONTAKTORI 4 kw 250VAC/DC AF KONTAKTORI 4 kw 500VAC/DC AF KONTAKTORI 4 kw 500VAC/DC AF KONTAKTORI 5,5kW 130VAC/DC AF ,5 7, KONTAKTORI 5,5kW 130VAC/DC AF KONTAKTORI 5,5kW 250VAC/DC AF KONTAKTORI 5,5kW 250VAC/DC AF KONTAKTORI 5,5kW 500VAC/DC AF KONTAKTORI 5,5kW 500VAC/DC AF KONTAKTORI 7,5kW 130VAC/DC AF , KONTAKTORI 7,5kW 130VAC/DC AF KONTAKTORI 7,5kW 250VAC/DC AF KONTAKTORI 7,5kW 250VAC/DC AF KONTAKTORI 7,5kW 500VAC/DC AF KONTAKTORI 7,5kW 500VAC/DC AF KONTAKTORI 11kW 130VAC/DC AF KONTAKTORI 11kW 250VAC/DC AF KONTAKTORI 11kW 500VAC/DC AF KONTAKTORI 15kW 130AC/DC AF KONTAKTORI 15kW 250VAC/DC AF KONTAKTORI 15kW 500VAC/DC AF KONTAKTORI 18,5kW 130VAC/DC AF , KONTAKTORI 18,5kW 250VAC/DC AF KONTAKTORI 18,5kW 500VAC/DC AF V DC Emme vastaa mahdollisista painovirheistä 10

11 Pos. 4 Avautuvien sisäänrakennettujen ja avautuvien lisäkosketinten enimmäismäärä: enint. 4 avautuvaa asemissa 1, 2, 3, 4 Pos. 3 ja enint. 3 avautuvaa asemissa 1 ±30, 5 enintään 4 tai 1 tai AF09 AF16 Pos Pos. 1 ± enintään 2 Pos enintään AF09- AF16 Suojaus ylikuormitukselta bimetallilämpöreleellä enintään 4 tai 1 tai elektronisilla tai 1 lämpöreleillä + 1 AF26- AF38 Lämpöreleen 3 lisääminen 0 0 kontaktoriin 0 enintään ei rajoita 2 monien muiden tai 1 lisävarusteiden asennusta, kuten on kuvattu alla Kontaktorityypit enintään 3 Lämpöreleet AF09 AF38 TF42 bimetalli-lämpörele AF09 AF38 EF19, elektroninen lämpörele AF26 AF38 EF45, elektroninen lämpörele Kontaktorit ja tärkeimmät lisävarusteet AF-kontaktori tyypit apukoskettimet Lisäkosketinlohkot Sähköinen ja mekaaninen Lisäkosketinlohkot lukitus more than you expect (2 kontaktorin välillä) 1-napainen CA4 Vasen puoli Oikea puoli 1-napainen CC4 2-napainen CAT napainen CA4 VEM4 2-napainen CAL4-11 Avautuvien sisäänrakennettujen ja avautuvien lisäkosketinten enimmäismäärä: enint. 4 avautuvaa asemissa 1, 2, 3, 4 ja enint. 3 avautuvaa asemissa 1 ±30, 5 enintään 4 tai 1 tai Tärkeimmät AF09 AF16 varusteet enintään enintään Varusteiden asennustiedot 3-napaiselle kontaktorille enintään 4 AF09 tai 1AF38 tai AF09 AF Monet varustekokoonpanot ovat mahdollisia sen mukaan, enintään ovatko 2 ne etu- tai vai 1 sivukiinnitteisiä AF26 AF Kontaktorin Päänavat Kiinteät Etukiinnitteiset enintään 3 varusteet + 1 Sivukiinnitteiset + 1 varusteet tyypit apukoskettimet Kiinnitysasennot Lisäkosketinlohkot Sähköinen ja mekaaninen lukitus (2 kontaktorin välillä) Lisäkosketinlohkot Pos napainen CA4 Vasen puoli Oikea puoli 1-napainen CC4 2-napainen CAT napainen CA4 VEM4 2-napainen CAL4-11 Kiinnityssalvat AF-kontaktori AF-kontaktori (ilman päälle kiinnitettyä kelaliitinlohkoa) VEM4, mekaaninen ja sähköinen lukitussarja, joka sisältää mekaanisen lukituksen VM4, joka sisältää myös 2 kiinnityssalpaa sähköisen lukituslohkon VE4, jossa on A2-A2-liitäntä. VEM4, mekaaninen ja sähköinen lukitussarja, joka sisältää mekaanisen lukituksen VM4, joka sisältää myös 2 kiinnityssalpaa sähköisen lukituslohkon VE4, jossa on A2-A2-liitäntä. A2 A2 VM4 2-napainen CAT napainen CA4 1-napainen CA4, CC4 2-napainen CAL napainen CA4, CC4 2-napainen CAL4-11 VE4 TF42 EF.. 1-napainen CA4, CC4 TF42 EF.. 54 ABB Pienjännitetuotteet, Tekninen esite STAR 11

12 Tärkeimmät varusteet Tuotekoodi Tuotenimike Pakkauskoko Kontaktoreille Apukoskettimet Sähkönumero CA4-10 CA4-22E CAL4-11 Apukosketinlohkot Etukiinnitteiset apukosketinlohkot APUKOSKETINLOHKO AF09-38 ET. CA4-10-T 10 AF09 AF APUKOSKETINLOHKO AF09-38 ET. CA4-01-T APUKOSKETINLOHKO AF09-16 (10) ET. CA4-22M 1 AF09 AF APUKOSKETINLOHKO AF09-16 (10) ET. CA4-31M APUKOSKETINLOHKO AF09-16 (10) ET. CA4-13M APUKOSKETINLOHKO AF09-16 (10) ET. CA4-04M APUKOSKETINLOHKO AF26-38 (00) ET. CA4-22E 1 AF26 AF APUKOSKETINLOHKO AF26-38 (00) ET. CA4-31E APUKOSKETINLOHKO AF26-38 (00) ET. CA4-40E APUKOSKETINLOHKO AF26-38 (00) ET. CA4-04E APUKOSKETINLOHKO AF09-16 (01) ET. CA4-40U 1 AF09 AF APUKOSKETINLOHKO AF09-16 (01) ET. CA4-31U APUKOSKETINLOHKO AF09-16 (01) ET. CA4-22U CAT4-11E Etukiinnitteiset apukosketinlohkot juontokoskettimilla APUKOSKETINLOHKO JUON AF09-38 ET. CC AF09 AF APUKOSKETINLOHKO JUON AF09-38 ET. CC Sivukiinnitteiset apukosketinlohkot APUKOSKETINLOHKO AF09-38 SIVU CAL4-11-T 10 AF09 AF VEM4 Etukiinnitteinen apukosketin ja A1/A2-kelaliitinlohkot APUKOSKETIN/KELALIITINLOHKOT CAT4-11M 1 AF09 AF APUKOSKETIN/KELALIITINLOHKOT CAT4-11E 1 AF26 AF APUKOSKETIN/KELALIITINLOHKOT CAT4-11U 1 AF09 AF Lukitukset Mekaaninen lukitus MEKAANINEN LUKITUS AF09-38 VM4 10 AF09 AF Huomautus: VM4 sisältää 2 kiinnityssalpaa (BB4), jotta molemmat kontaktorit pysyvät yhdessä. Mekaaninen ja sähköinen lukitus MEKAANINEN JA SÄHK. LUKITUS AF09-38 VEM4 1 AF09 AF16 AF26 AF BEA16-4 Huomautus: VEM4 sisältää mekaanisen lukitusyksikön VM4, jossa on 2 kiinnityssalpaa (BB4), ja sähköisen lukituslohkon VE4. VE4-lohkoa on käytettävä A2-A2-liitännän kanssa kytkentäkaavion mukaisesti. Kiinnityssalvat KIINNITYSSALVAT AF09-38 BB4 50 AF09 AF Liitäntätarvikkeet käynnistimille Kiinnitysadapterit moottorinsuojakytkimiin MS116 ja MS LIITÄNTÄADAPTERI AF09-16+MS116/132 BEA16-4 LIITÄNTÄADAPTERI AF26-38+MS116/ BEA26-4 LIITÄNTÄADAPTERI AF26-38+MS BEA AF09/12/16 + MS116/ AF26/30/38 + MS116 tai MS AF26/30/38 + MS Kiskosarja suunnanvaihtokontaktoreille KISKOSARJA SUUNNANVAIHTO AF09-16 BER AF09 AF KISKOSARJA SUUNNANVAIHTO AF26-38 BER AF26 AF BER16-4 Emme vastaa mahdollisista painovirheistä 12

13 TF42-bimetallilämpöreleet Sovellus Ylikuormitussuojaus Laukaisuluokka 10 Vaihevikaherkkyys Manuaalinen/automaattinen kuittaus Kuvaus Leveys 45 mm Soveltuu kontaktorille AF09 AF38 Sinetöitävä suojakansi Standardit Standardienmukaisuus: IEC/EN , IEC/EN , IEC/EN , UL 508, CSA C22.2 No. 14 Vaihevikaherkkyys: IEC/EN :n mukaan Yleistiedot Kiinnitysasento: Asento 1 Suojausluokka: IP 20 (IEC :n mukaan) Ympäristötiedot Ympäristön lämpötila-alue käyttö avoin - kompensoitu C avoin C Varastointi C Korkeus merenpinnasta m Tärinä (IEC/EN :n mukaan) 5 g / Hz Isku (IEC/EN :n mukaan) 25 g / 11 ms TF-42 Tuotenumero Tuotenimike Pakkauskoko Asetusalueet Suurin sallittu sulake Sopii kontaktoreille Sähkönumero LÄMPÖRELE TF AF 0,10-0,13 A 1 0, ,13 0,5 T AF09... AF LÄMPÖRELE TF AF 0,13-0,17 A 1 0, ,17 1 T AF09... AF LÄMPÖRELE TF AF 0,17-0,23 A 1 0, ,23 1 T AF09... AF LÄMPÖRELE TF AF 0,23-0,31 A 1 0, ,31 1 T AF09... AF LÄMPÖRELE TF AF 0,31-0,41 A 1 0, ,20 2 gg AF09... AF LÄMPÖRELE TF AF 0,41-0,55 A 1 4, ,70 2 gg AF09... AF LÄMPÖRELE TF AF 0,55-0,71 A 1 5, ,60 4 gg AF09... AF LÄMPÖRELE TF AF 0,74-1,0 A 1 7, ,0 6 gg AF09... AF LÄMPÖRELE TF AF 1,0-1,3 A 1 10, ,0 6 gg AF09... AF LÄMPÖRELE TF AF 1,3-1,7 A 1 13, ,0 10 gg AF09... AF LÄMPÖRELE TF AF 1,7-2,3 A 1 16, ,0 10 gg AF09... AF LÄMPÖRELE TF AF 2,3-3,1 A 1 2, ,10 10 gg AF09... AF LÄMPÖRELE TF AF 3,1-4,2 A 1 3, ,20 20 gg AF09... AF LÄMPÖRELE TF AF 4,2-5,7 A 1 4, ,70 20 gg AF09... AF LÄMPÖRELE TF AF 5,7-7,6 A 1 5, ,60 35 gg AF09... AF LÄMPÖRELE TF42-10 AF 7,6-10 A 1 7, ,0 35 gg AF09... AF LÄMPÖRELE TF42-13 AF A 1 10, ,0 40 gg AF09... AF LÄMPÖRELE TF42-16 AF A 1 13, ,0 40 gg AF09... AF LÄMPÖRELE TF42-20 AF A 1 16, ,0 63 gg AF09... AF LÄMPÖRELE TF42-24 AF A 1 20, ,0 63 gg AF09... AF LÄMPÖRELE TF42-29 AF A 1 24, ,0 63 gg AF09... AF LÄMPÖRELE TF42-35 AF A 1 29, ,0 80 gg AF09... AF LÄMPÖRELE TF42-38 AF A 1 35, ,0/40,0 80 gg AF09... AF

14 EF19 ja EF45: elektroniset lämpöreleet Sovellus Ylikuormitussuojaus, vain kolmevaihekytkentään Laukaisuluokka 10E, 20E, 30E valittavissa liukukytkimellä Vaihevikaherkkyys Kuvaus Leveys 45 mm Sopii kontaktorille AF09 AF38 Manuaalinen/automaattinen kuittaus valittavissa TEST-asento Laaja nimellisvirran asettelualue Sinetöitävä suojakansi Standardit Standardienmukaisuus: IEC/EN , IEC/EN , IEC/ EN , UL 508, CSA C22.2 No. 14 Vaihevikaherkkyys: IEC/EN :n mukaan Yleistiedot Kiinnitysasento: Vapaa Suojausluokka: IP 20 (IEC :n mukaan) Ympäristötiedot Ympäristön lämpötila-alue käyttö avoin - kompensoitu C avoin C Varastointi C Tärinä (IEC/EN :n mukaan) 1 g / Hz Isku (IEC/EN :n mukaan) 15 g / 11 ms EF19: elektroninen lämpörele Tuotenumero Tuotenimike Pakkauskoko Asetusalueet Suurin sallittu sulake Sopii kontaktoreille Sähkönumero EL. LÄMPÖRELE EF AF 0,1-6,32 A 1 0,10 0,32 1 gg AF09 AF EL. LÄMPÖRELE EF AF 0,3-1,0 A 1 0,30 1,00 4 gg AF09 AF EL. LÄMPÖRELE EF AF 0,8-2,7 A 1 0,80 2,70 10 gg AF09 AF EL. LÄMPÖRELE EF AF 1,9-6,3 A 1 1,90 6,30 20 gg AF09 AF EL. LÄMPÖRELE EF AF 5,7-18,9 A 1 5,70 18,9 50 gg AF09 AF EF45: elektroninen lämpörele Tuotenumero Tuotenimike Asetusalueet Suurin sallittu sulake Sopii kontaktoreille Sähkönumero EL. LÄMPÖRELE EF45-30 AF 9,0-30,0 A 1 9,00-30,0 160 gg AF26 - AF EL. LÄMPÖRELE EF45-45 AF A 1 15,0-45,0 160 gg AF26 - AF EF Emme vastaa mahdollisista painovirheistä 14

15 Minikontaktorit Ruuviliittimet - vaihtovirtaohjaus AC-ohjatuissa B6 kontaktoreissa tasasuuntaussillan jälkeen on tasavirtakela. Kontaktorin käyntiääni on hyvin hiljainen. Tuotenumero Tuotenimike Pakkauskoko Nimellisvirta Apukosketin Sähkönumero AC-3 AC V 400 V 415 V θ 40 C A A A MINIKONTAKTORI 4 kw 230VAC B / , MINIKONTAKTORI 4 kw 230VAC B / B VB CAF 6-11M SB 7395 C2 Apukosketinlohkot B 6 (huom. apukoskettimia CA 6 ja CAF 6 ei saa asentaa yhtäaikaa) Tuotenumero Tuotenimike Pakkauskoko Asennustapa Kiinnitys Apukosketin Sähkönumero kontaktorille: APUKOSKETINLOHKO B6 (10) SIVU CA6-11M 1 B Sivulle APUKOSKETINLOHKO B SIVU CA6-11N 1 B APUKOSKETINLOHKO B6 (10) ET. CAF6-11M APUKOSKETINLOHKO B6 (10) ET. CAF6-11N 1 B APUKOSKETINLOHKO B6 (10) ET. CAF6-11N Päälle APUKOSKETINLOHKO B ET. CAF6-11N APUKOSKETINLOHKO B ET. CAF6-02N 1 B APUKOSKETINLOHKO B ET. CAF6-02N

16 more than you expect Würth Elektronikilta myös mekaniikka- ja elektroniikkatuotteet Emme vastaa mahdollisista painovirheistä Würth Elektronik Oy Karhutie Nurmijärvi Puh Fax myynti@wurthelektronik.fi 16
