Sähkölaitteiden ja sähkölaitteistojen standardien mukainen dokumentointi. Arto Sirviö

Transkriptio

1 Sähkölaitteiden ja sähkölaitteistojen standardien mukainen dokumentointi Arto Sirviö

2 2 Sähkölaitteiden ja sähkölaitteistojen standardien mukainen dokumentointi Teknisen dokumentoinnin standardit SESKO ry on laatinut tämän aineiston teknisen dokumentoinnin opetuskäyttöön. Tämä aineisto esittelee IEC/TS mukaillen kansainvälisiä dokumentoinnin standardeja, sekä perustelut ja motivaation niiden käyttöön. Lisäksi esitetään sovellusesimerkkejä standardien soveltamisesta sähkölaitteiden ja sähkölaitteistojen dokumentointiin. SESKO ry SESKO ry on kansallinen sähköalan standardointijärjestö. Sääntöjensä mukaan SESKO osallistuu oman alansa kansainväliseen (IEC) ja eurooppalaiseen (CENELEC) yhteistyöhön maamme edustajana sekä saattaa tämän työn tulokset kansallisiksi SFS-standardeiksi. Lisäksi SESKO on mukana eräissä sertifiointijärjestelmissä. SESKO on Suomen Standardisoimisliitto SFS ry:n jäsen ja toimialayhteisö. Lisätiedot Lisätietoja aineistossa mainituista standardeista saa SESKOsta. Tämän aineiston sisältö on tarkastettu ja päivitetty: SESKO ry, 2018 Aineiston käyttö kaupallisiin tarkoituksiin on kielletty.

3 3 1 Johdanto tuotestandardien vaatimuksista Esimerkkejä Sähkölaitteiden ja laitteistojen tuote- ja turvallisuusstandardit, joissa on vaatimuksia dokumentointistandardien käyttämiseen Pienjännitesähköasennukset SFS 6000 Suurjännitesähköasennukset SFS 6001 Sähköverkkojen tiedonsiirto IEC Koneiden sähkölaitteistot SFS-EN Jakokeskukset SFS-EN Pienjännitekytkinlaitteet SFS-EN Kotitaloussähkölaitteet SFS-EN Tietotekniikkalaitteiden turvallisuus SFS-EN Yleiskaapelointi SFS-EN Murto- ja ryöstöilmaisujärjestelmät SFS-EN Äänievakuointijärjestelmät SFS-EN IEC- ja EN-standardeihin sisältyvät viitejulkaisut luetellaan aina kappaleessa Velvoittavat viittaukset

4 4 1.1 Dokumentoinnin viitestandardit TOP 5 Seuraaviin dokumentointistandardeihin on tehty paljon viittauksia sähkölaitteiden ja -laitteistojen turvallisuusstandardeissa 1. Sähkölaitteiden kuvatunnukset: IEC Viitetunnukset: SFS-EN Sähköpiirrosmerkit: IEC Sähköpiirustukset: SFS-EN Käyttöohjeet: SFS-EN

5 5 1.2 SFS-EN :2006 Koneiden sähkölaitteistot Esimerkki viitestandardien käytöstä tuotestandardissa Pääosa viittauksista dokumentointistandardeihin on tehty kappaleissa: 16 Merkinnät, varoituskilvet ja viitetunnukset 17 Tekninen dokumentaatio Kaikkia dokumentteja koskevat vaatimukset esitetään kohdassa 17.3 Elleivät valmistaja ja toiminnanharjoittaja ole toisin sopineet: dokumentaation on oltava standardisarjan IEC asiaankuuluvien osien mukainen viitetunnuksien on oltava standardisarjan IEC asiaankuuluvien osien mukaisia ohjeiden ja käsikirjojen on oltava standardin IEC mukaisia toimitettavien osaluetteloiden on oltava standardin IEC luokan B mukaisia. viittauksissa eri dokumentteihin on valmistajan valittava yksi annetuista menettelytavoista.

6 6 1.3 IEC/TS IEC-dokumentointijärjestelmä Esimerkki viitestandardien käytöstä tuotestandardissa Dokumentointistandardit: - SFS-EN SFS-EN SFS-EN SFS-EN jne. Vaatimuksia esim.: - SFS SFS-EN SFS-EN SFS-EN jne. Informaatiota: - ympäristöstä - prosesseista - virtapiireistä - mekaniikasta - ohjelmistoista - jne. Kohteen esim. sähkölaitteen tai sähkölaitteiston dokumentointi-prosessi Kohteen dokumentaatio CAD ja muut ohjelmistot

7 7 2 Laadintaohjestandardit LAADINTAOHJESTANDARDIT SFS-EN Sähkötekniikassa käytettävien dokumenttien laatiminen SFS-EN Kohdeluetteloiden, esimerkiksi osaluetteloiden laatiminen SFS-EN Käyttöohjeiden laatiminen SFS-EN Toimintadiagrammien laatiminen

8 8 2.1 SFS-EN Sähköpiirustukset Esimerkki standardista SFS-EN SFS-EN kohta Monivaiheisten piirien esittäminen L1 L2 L3 400 V 3 AC 400 V 3 Monivaiheiset piirit voidaan esittää: moniviivaisella esitystavalla, jossa esitetään kaikki vaiheet, ks. kuva a yksiviivaisella esitystavalla, jossa esitetään kaikki vaiheet yksivaihepiirinä varustettuna vaiheiden lukumäärän osoituksella, ks. kuva b. 3 M 3 AC M 3 AC a) b)

9 9 2.2 SFS-EN Osaluettelot Esimerkki standardista SFS-EN SFS-EN 62027:2012 liite C Esimerkki osaluettelodokumentista, jonka osaluettelon runko on standardin IEC luokan A mukainen Osaviite Viitetunnus Lukumäärä Yksikkö Osan nimi; Käyttö Tyyppitunnus Tekniset tiedot Paino/ yksikkö Tunniste Dokumenttiviite kg Käyttöaluetunnus Osanumero 1 -U1 1 1 Alusta 40 6CVX G1 1 1 Pumppu AZG l/s; 15 m; 293 K T X1 1 1 Kytkin 9 COPLEX 8KM6543-A 4 -M1 1 1 Induktiomoottori HXR 180M4 18,5 kw; 400 V; 50 Hz; /min; 35,4 A; IP MCOMP R31SMAOL1 5 -U2 1 1 Asennuslevy 5 6CVX W1 2 m Kaapeli (esivalmistettu) 1 6CVX Laatimis pvm. Hyväks ymis pvm. Laitos / Projekti Kohde Laitoks en omis tajan dokum enttinumero Muutos indeksi Sviu AB CD Laitos Oy Pumppulaitteisto ABCD /1 Dokumenttitunnus Muutos indeksi Sviu -G1&PB 1/1 Julkais upvm. Tila T oimittaj a Dokumenttilaji T oimittaj an dokumenttinumero Kieli Muutos indeksi Sviu Rakennetun mukainen Pumput Oy OSALUETTELO 6CVX12345 fi 5 1/1

10 SFS-EN Käyttöohjeet Standardi soveltuu kaikille tuotteille: maalipurkista tehtaisiin. Siinä esitetään ohjeita ja vaatimuksia mm. seuraaville asioille: käyttöohjeiden saatavuus, julkaisu- ja jakelutavat luettavuus: käytettyjen merkistöjen koko kielen käännösten laatu oletuskohderyhmän tarpeiden huomioiminen turvallisuuteen liittyvän tiedon esittäminen graafisten tunnusten (piirrosmerkit ja kuvatunnukset) käyttö värien, taulukoiden ja piirustusten käyttö sisällön jäsentely vaatimustenmukaisuuden tarkastus

11 SFS-EN Esimerkki standardista SFS-EN JÄRJESTELMÄ SFS-EN kohta 4 Viitekehys ja jaksoittain toimivan osan graafinen esitys Järjestelmä jossa on jaksoittain toimiva osa ja johon liittyy loogisia tulo- ja lähtömuuttujia. GRAFCET-kielen avulla kuvataan osa lähtömuuttujien riippuvuus tulomuuttujista Loogiset tulot fi auto P/P Dcy Pv JÄRJESTELMÄN JAKSOTTAIN TOIMIVA OSA fi 0 hg fr (auto Pv ) + (P/P Dcy) fr hg Loogiset lähdöt 1 mr fr C Testi [C > 6] [C > 6] Analogiset lähdöt Analogiset tulot mr PID

12 12 3 Tunnukset TUNNUKSET SFS-EN Organisaation tunnukset SFS-EN Viitetunnukset SFS-EN Viitetunnusten kirjainkoodit SFS-EN Liittimien tunnukset SFS-EN Kaapeleiden ja johtimien tunnukset SFS-EN Signaalien tunnukset SFS-EN Johtimien ja liittimien koodaus: värein, kuvatunnuksin, kirjaimin

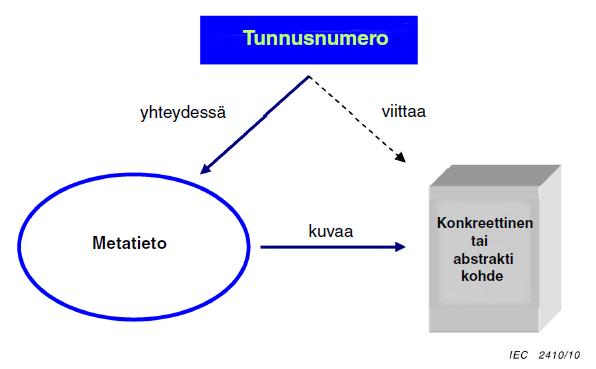

13 SFS-EN Vaatimukset tunnusjärjestelmille Esimerkki standardista SFS-EN SFS-EN kohta 4 Yleistä Yksilöimisen tarkoituksena on varmistaa täsmällinen ja yksitulkintainen viittaaminen. Viittaaminen on jäljitettävyyden perusedellytys. Tunniste on kohteelle annettu määre, jonka tarkoituksena on kohteen yksilöiminen. Tunnusnumeron tärkein vaatimus on, että sen on oltava yksitulkintainen tietyn käyttöalueen sisällä kyseisellä käyttöalueella vakiintuneiden, sovittujen sääntöjen perusteella. Tunnusjärjestelmän tärkein vaatimus on, että järjestelmän on oltava pysyvä. Tunnusnumeron ansiosta on mahdollista viitata yhteen tiettyyn kohteeseen (tai kohdejoukkoon). Jäljitettävyyden vaatimukset täyttyvät kun tunnusnumero viitaa dokumenttiin, dokumentaatioon tai yleisemmin sanottuna kohdetta koskevan metatiedon lähteeseen. Metatiedosta saadaan kohteen kuvaus.

14 SFS-EN Viitetunnukset Viitetunnuksen tarkoituksena on yksilöidä kohde tarkasteltavan järjestelmän sisällä ilman sekaannuksen mahdollisuutta. Esimerkki standardista SFS- EN Etumerkki ilmaisee viitetunnuksen näkökannan tyypin. Kun kohdetta tarkastellaan: toimintanäkökannasta = tuotenäkökannasta - sijaintinäkökannasta + muista näkökannoista # Kohteen määrittelevän yksitasoisen viitetunnuksen on muodostuttava etumerkistä sekä sitä seuraavasta joko: kirjainkoodista, jota seuraa numero tai kirjainkoodista tai numerosta.

15 SFS-EN Luokittelu ja kirjainkoodit Sovellusesimerkki sähkötekniikasta L -S1 -K1 a) kytkentä tehdään jos testattavassa laitteessa on PE-liitin L+, L- testipiirin tasasähkösyöttö L, N verkkojännitesyöttö N -R2 -R3 -K2 L N Sijoitettaessa kohteita luokkiin (kirjainkoodin määritys) on noudatettavia IEC esitettyjä sääntöjä 1-4. L+ -R1 -C2 -Q1 L N PE a Kohteilla tarkoitetaan esim. tarkasteltavaan järjestelmään kuuluvia komponentteja tai laitteita. -C1 L- Huom! Viitetunnus ja kohteen suure(t) ovat eri asioita. Kelan R1 kirjainkoodi ja piirrosmerkki ovat siis standardien mukaisia

16 SFS-EN Liittimien tunnukset Esimerkki standardista SFS-EN Kohteen yksikäsitteisen liitintunnuksen muodostamisperiaatetta havainnollistetaan kuvissa 1 ja 2. Kuvassa 1 kohdetunnus (ts. viitetunnus) yksilöi kohteen järjestelmässä ja jälkimmäinen osa kohteen liittimen. Yhdessä ne muodostavat yksikäsitteisen liitintunnuksen. Kuvassa 2 on esimerkki liitinrungon liitintunnuksista. Liitintunnus järjestelmän sisällä -X1 Kohdetunnus : Liitintunnus kohteen tunnus, jonka osa liitin on merkki, joka erottaa kohdetunnuksen ja liitintunnuksen toisistaan liitintunnus suhteessa kohteeseen Kuva 1. Liitintunnuksen muodostamisperiaate Liitinrungon X1 liitintunnukset -X1:11 -X1:12 -X1:21 -X1:22 -X1:31 -X1:32 -X1:41 -X1:42 Kuva 2. Esimerkki liitinrungon X1 liitintunnuksista

17 SFS-EN Kaapeleiden ja johtimien tunnukset Esimerkki standardista SFS-EN X X X1:2 / W23/L1/X2:3 X2:3/ W23/L1/X1:2 W23 Vaatimustenmukaisuus osoitetaan ilmoittamalla kohteessa käytetty merkintämenetelmä taulukon mukaisesti: SFS-EN menetelmät 0 A R CL CR CB S Kaksi tai useampi yllä mainituista menetelmistä Kuvassa X1 ja X2 ovat riviliittimiä. W23 on riviliittimien välisen johtimen viitetunnus ja L1 sen signaali

18 SFS-EN Signaalien tunnukset Esimerkki standardista SFS-EN Signaalitunnusten yhdenmukaisuusluokat =M12 3 Standardissa määritellään kaksi yhdenmukaisuusluokkaa. Luokka 2 kuvaa täysin standardin mukaisten signaalitunnusten ominaisuudet. Luokan 1 signaalitunnusten ominaisuudet, jotka eivät täytä kaikkia standardin vaatimuksia. =M12 ;Start of Motor_Sect.1 M Kuvassa yllä on esimerkki luokan 1 ja alla luokan 2 signaalitunnuksesta. =M12 3 =M12 ;A_ Mot_Flt :1(48V) M

19 SFS-EN Johtimien ja liittimien tunnukset Esimerkki standardin vaatimuksista SFS-EN vaihtosähköjohtimille

20 20 4 Graafiset tunnukset GRAAFISET TUNNUKSET IEC Sähkölaitteiden kuvatunnukset IEC Sähköpiirrosmerkit SFS-EN ISO 7010 Turvallisuusmerkit SFS-EN Kuvatunnusten suunnittelu-säännöt SFS-EN Piirrosmerkkien suunnittelu-säännöt SFS-ISO 3864 Turvallisuusmerkkien suunnittelu-säännöt SFS-EN Toimintatilan esittäminen graafisella tunnuksella

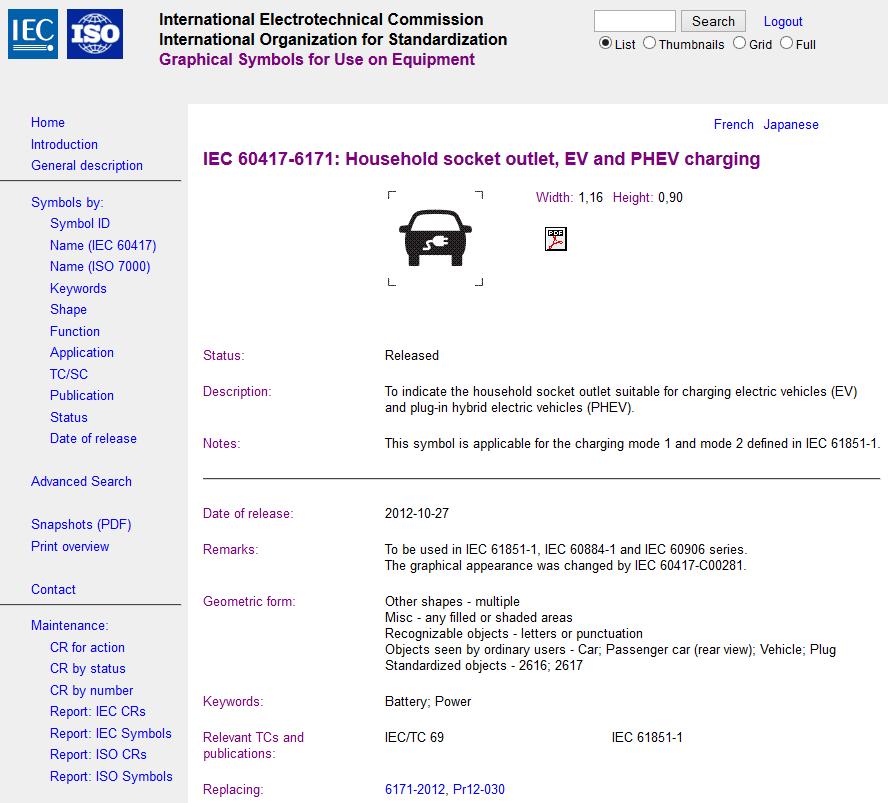

21 IEC Sähkölaitteiden kuvatunnukset

22 ISO/IEC Kuvatunnusten suunnittelu Esimerkki standardisarjasta ISO/IEC 80416

23 IEC Sähköpiirrosmerkit

24 SFS-EN Piirrosmerkkien suunnittelu Esimerkki SFS-EN ISO säännöstä

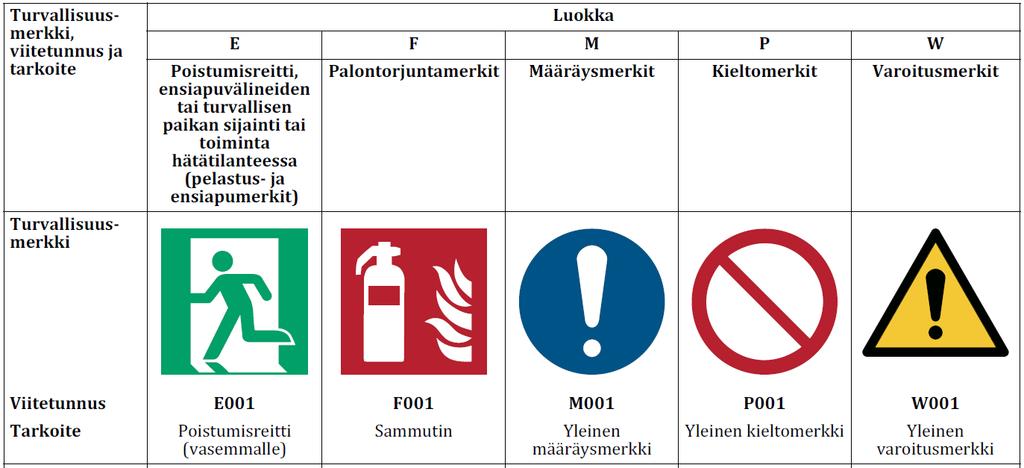

25 SFS-EN ISO 7010 Turvallisuusmerkit Esimerkkejä turvallisuusmerkeistä standardin SFS-EN ISO 7010 taulukosta 2

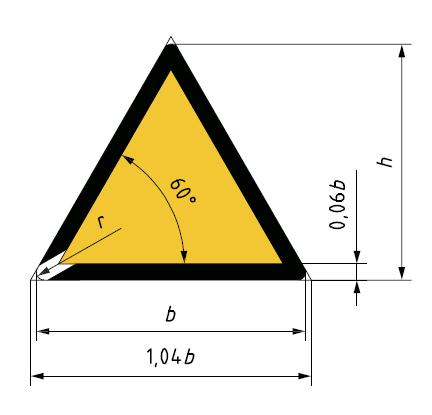

26 SFS-ISO 3864 Turvallisuusmerkkien säännöt Esimerkki SFS-ISO varoitusmerkin asetteluvaatimuksesta

27 SFS-EN Toimintatilan esittäminen y y y =D1QA1 x =D1QA1 x =D1QA1 x SFS-EN esimerkkejä graafisista tunnuksista, joilla esitetään kohteen eri toimintatiloja I = 0 A I O a) Katkaisija POISSA PÄÄLTÄ -asennossa y I = 0 A b) Katkaisija POISSA PÄÄLTÄ -asennossa, lukittu I O I = 2000 A =D1QB1 =D1QB1 =D1QB1 y I O c) Katkaisija PÄÄLLÄasennossa, lukitsematta y x x x I O d) Kolmiasentoinen erotin PÄÄLLÄ-asennossa, lukitsematta I O e) Kolmiasentoinen erotin POISSA PÄÄLTÄ -asennossa, lukitsematta I O f) Kolmiasentoinen erotin maadoitetussa asennossa, lukittu
