1 FDC Palonrajoitin pyöreisiin kanaviin Tyyppihyväksytty sekä standardien EN ja EN mukainen palonrajoitin. Suunniteltu asennettavaksi paloteknisten osastojen välisiin kiviaineisiin seiniin tai kevytrakenteisiin kipsiseiniin, joiden paloluokitus on EI 30...EI 120. Toimitetaan valmiina asennettavaksi kaikkiin seinämateriaaleihin - asennuskehys sisältyy vakiotoimitukseen. Valmistuksessa noudatetaan ISO laatujärjestelmää. Ulkopuolisesta laadunvalvonnasta vastaa VTT. Asennetaan pyöreisiin kanaviin, joiden läpimitta on mm. Kaksitoiminen tiiviste varmistaa läppien tiiviyden palonrajoittimen ollessa suljettuna ennen paloa ja palon aikana. Palonrajoittimen vaippa täyttää standardin EN 1751 luokan C tiiviysvaatimukset. Savupelti täyttää standardin EN mukaisen savupellille asetetun tiiviysvaatimuksen S Soveltuu käytettäväksi kanavissa, joiden enimmäispaine on 3100 Pa. Palonrajoittimelle on tehty sulkeutumiskokeet 15 m/s kanavanopeudella. Tuotemallit ja lisävarusteet Malleissa on joko manuaalinen tai sähköinen toimilaite 125

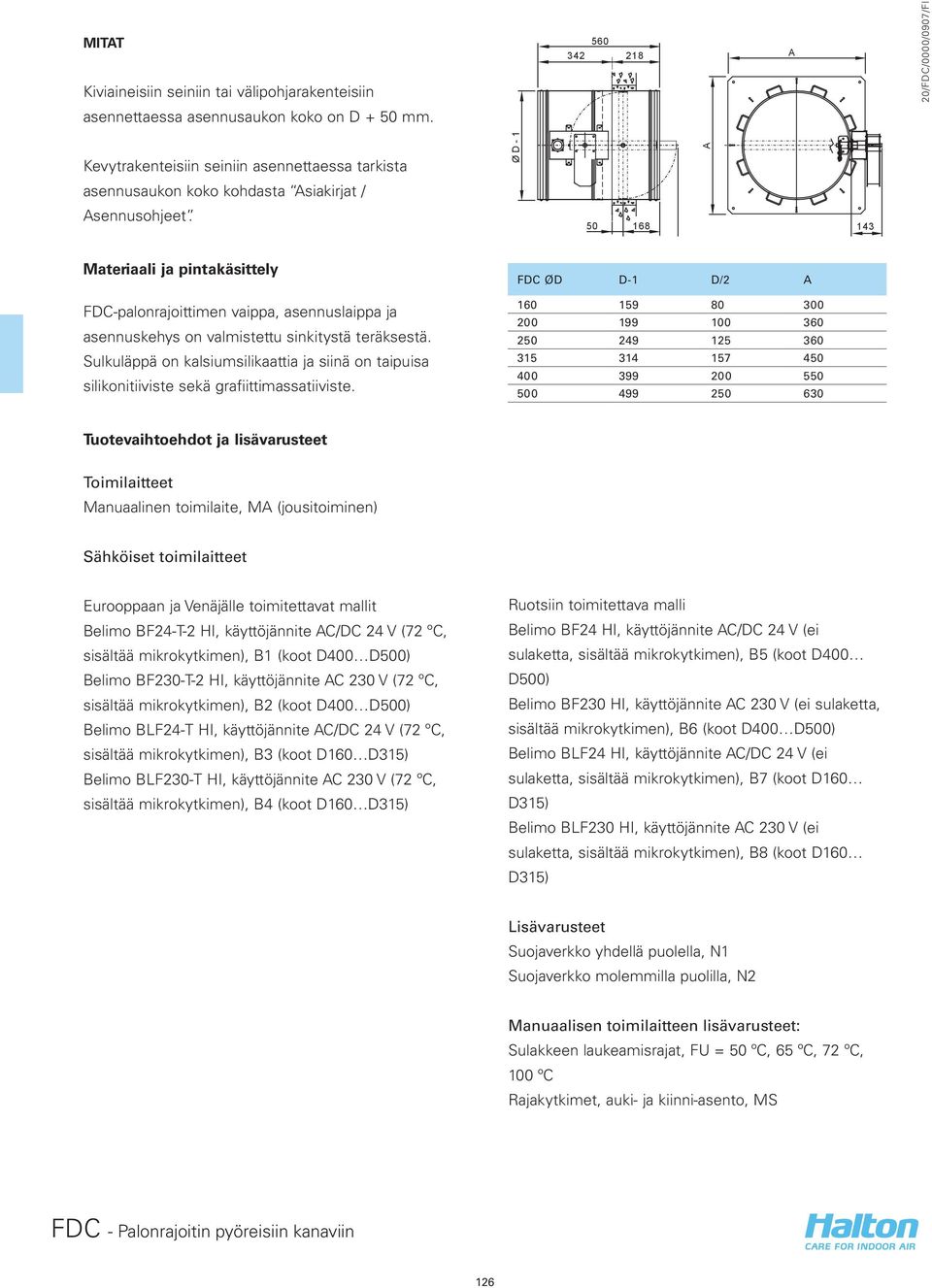

2 MITAT Kiviaineisiin seiniin tai välipohjarakenteisiin asennettaessa asennusaukon koko on D + 50 mm A Kevytrakenteisiin seiniin asennettaessa tarkista Ø D - 1 A asennusaukon koko kohdasta Asiakirjat / Asennusohjeet D/2 Materiaali ja pintakäsittely FDC-palonrajoittimen vaippa, asennuslaippa ja asennuskehys on valmistettu sinkitystä teräksestä. Sulkuläppä on kalsiumsilikaattia ja siinä on taipuisa silikonitiiviste sekä grafiittimassatiiviste. FDC ØD D-1 D/2 A Tuotevaihtoehdot ja lisävarusteet Toimilaitteet Manuaalinen toimilaite, MA (jousitoiminen) Sähköiset toimilaitteet Eurooppaan ja Venäjälle toimitettavat mallit Belimo BF24-T-2 HI, käyttöjännite AC/DC 24 V (72 ºC, sisältää mikrokytkimen), B1 (koot D400 D500) Belimo BF230-T-2 HI, käyttöjännite AC 230 V (72 ºC, sisältää mikrokytkimen), B2 (koot D400 D500) Belimo BLF24-T HI, käyttöjännite AC/DC 24 V (72 ºC, sisältää mikrokytkimen), B3 (koot D160 D315) Belimo BLF230-T HI, käyttöjännite AC 230 V (72 ºC, sisältää mikrokytkimen), B4 (koot D160 D315) Ruotsiin toimitettava malli Belimo BF24 HI, käyttöjännite AC/DC 24 V (ei sulaketta, sisältää mikrokytkimen), B5 (koot D400 D500) Belimo BF230 HI, käyttöjännite AC 230 V (ei sulaketta, sisältää mikrokytkimen), B6 (koot D400 D500) Belimo BLF24 HI, käyttöjännite AC/DC 24 V (ei sulaketta, sisältää mikrokytkimen), B7 (koot D160 D315) Belimo BLF230 HI, käyttöjännite AC 230 V (ei sulaketta, sisältää mikrokytkimen), B8 (koot D160 D315) Lisävarusteet Suojaverkko yhdellä puolella, N1 Suojaverkko molemmilla puolilla, N2 Manuaalisen toimilaitteen lisävarusteet: Sulakkeen laukeamisrajat, FU = 50 ºC, 65 ºC, 72 ºC, 100 ºC Rajakytkimet, auki- ja kiinni-asento, MS 126

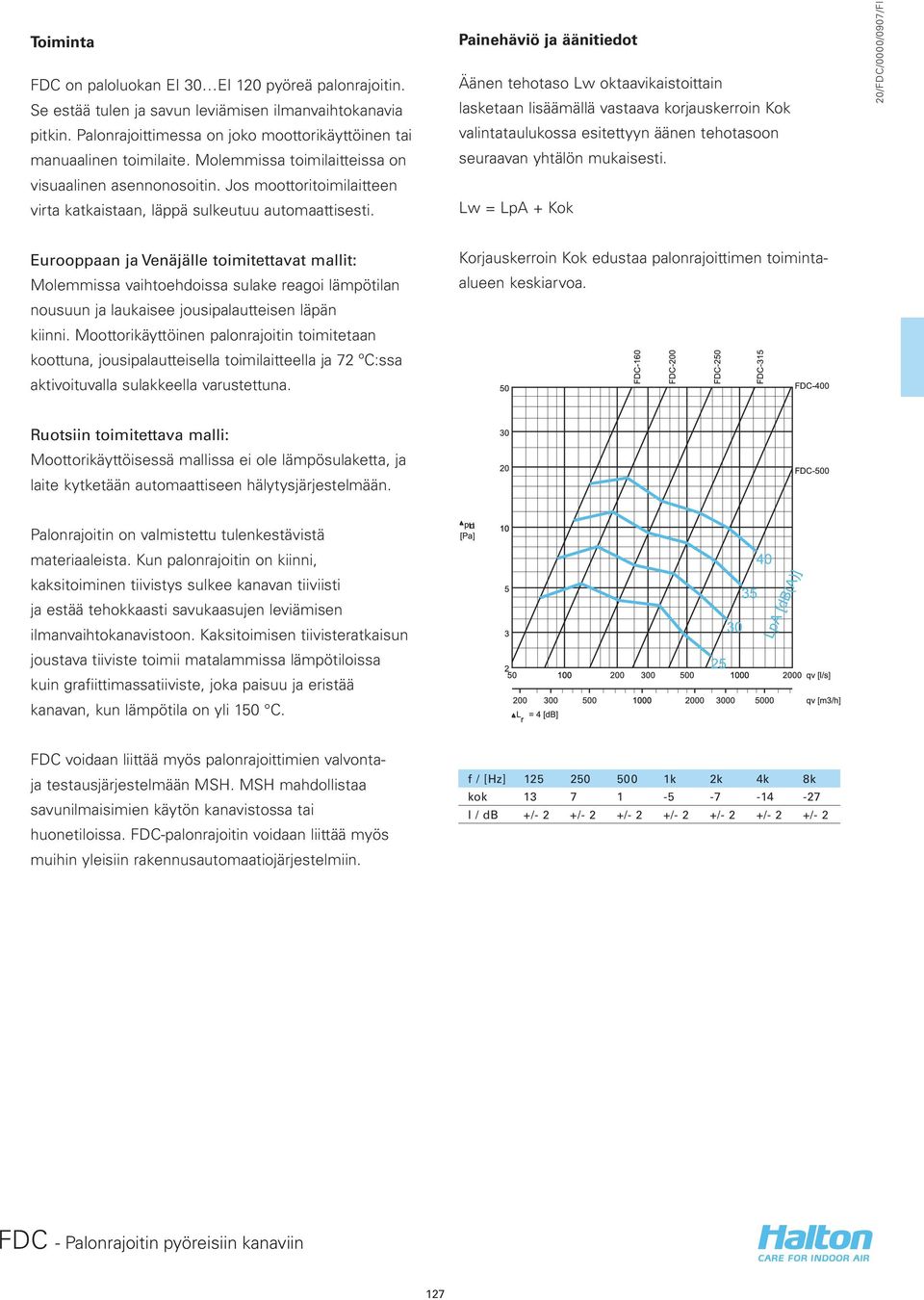

3 Toiminta FDC on paloluokan EI 30 EI 120 pyöreä palonrajoitin. Se estää tulen ja savun leviämisen ilmanvaihtokanavia pitkin. Palonrajoittimessa on joko moottorikäyttöinen tai manuaalinen toimilaite. Molemmissa toimilaitteissa on visuaalinen asennonosoitin. Jos moottoritoimilaitteen virta katkaistaan, läppä sulkeutuu automaattisesti. Painehäviö ja äänitiedot Äänen tehotaso Lw oktaavikaistoittain lasketaan lisäämällä vastaava korjauskerroin Kok valintataulukossa esitettyyn äänen tehotasoon seuraavan yhtälön mukaisesti. Lw = LpA + Kok Eurooppaan ja Venäjälle toimitettavat mallit: Molemmissa vaihtoehdoissa sulake reagoi lämpötilan nousuun ja laukaisee jousipalautteisen läpän kiinni. Moottorikäyttöinen palonrajoitin toimitetaan koottuna, jousipalautteisella toimilaitteella ja 72 ºC:ssa aktivoituvalla sulakkeella varustettuna. Korjauskerroin Kok edustaa palonrajoittimen toimintaalueen keskiarvoa. Ruotsiin toimitettava malli: Moottorikäyttöisessä mallissa ei ole lämpösulaketta, ja laite kytketään automaattiseen hälytysjärjestelmään. Palonrajoitin on valmistettu tulenkestävistä materiaaleista. Kun palonrajoitin on kiinni, kaksitoiminen tiivistys sulkee kanavan tiiviisti ja estää tehokkaasti savukaasujen leviämisen ilmanvaihtokanavistoon. Kaksitoimisen tiivisteratkaisun joustava tiiviste toimii matalammissa lämpötiloissa kuin grafiittimassatiiviste, joka paisuu ja eristää kanavan, kun lämpötila on yli 150 C. FDC voidaan liittää myös palonrajoittimien valvontaja testausjärjestelmään MSH. MSH mahdollistaa savunilmaisimien käytön kanavistossa tai huonetiloissa. FDC-palonrajoitin voidaan liittää myös muihin yleisiin rakennusautomaatiojärjestelmiin. f / [Hz] k 2k 4k 8k kok l / db +/- 2 +/- 2 +/- 2 +/- 2 +/- 2 +/- 2 +/

4 Asennus Asennus kiviaineisiin rakenneosiin Palonrajoitin asennetaan paloteknisten osastojen välisiin kiviaineisiin seiniin tai välipohjarakenteisiin siten, että sulkuläpän akseli on aina vaakasuorassa. Palonrajoittimelle jätetään rakenneosaan aukko, johon tuote kiinnitetään jälkivalulla. Asennuksen helpottamiseksi tuotteessa on asennuslaippa, jonka avulla palonrajoitin ruuvataan kiinni betonipintaan ennen jälkivalua. Asennuksen ajaksi palonrajoitin ja toimilaite on suojattava esim. muovisuojuksella. Palonrajoittimen toimivuus on varmistettava ennen jälkivalua ja sen jälkeen. Kiviaineisiin seiniin tai välipohjarakenteisiin asennettaessa asennusaukon koko on D + 50 mm. Asennus kevyeen kipsiseinään Kun palonrajoitin asennetaan kevytrakenteiseen kipsiseinään paloteknisten osastojen väliin, kipsilevyyn on jätettävä palonrajoitinta varten läpivientiaukko, johon ensin kiinnitetään asennuskehys (sisältyy toimitukseen). Sulkuläpän akselin on aina oltava vaakasuorassa. Asennuksen helpottamiseksi palonrajoittimen mukana toimitetaan asennuslaippa, jonka avulla palonrajoitin kiinnitetään esim. levyseinän teräsrankaan. Palonrajoittimen ja asennuskehyksen välinen tila tiivistetään palokatkomassalla. Asennuksen ajaksi palonrajoitin ja toimilaite on suojattava esim. muovisuojuksella. Palonrajoittimen toimivuus on varmistettava palokatkomassan levittämisen jälkeen. Kevytrakenteisissa seinissä asennusaukon koko vaihtelee asennettavan tuotteen mukaan. Tarkista asennusaukon koko kohdasta Asiakirjat / Asennusohjeet. Jokaisen tuotteen mukana toimitetaan tarkat asennusohjeet ja asennustodistuskaavake. Katso myös kohta Asiakirjat / Asennusohjeet. Sähköisen toimilaitteen kytkentäkaavio Manuaalisen toimilaitteen kytkentäkaavio (rajakytkimet, MS) - ~ + - ~ S1 S2 S3 S4 S5 S6 1 2 S1 S2 S3 S4 S5 S6 < 5 < 80 < 5 < 80 Tf1 Tf2 Tf3 LED BAE72B-S Pelti auki Pelti liikkeessä Pelti suljettu BF24-HI BF230-HI BLF24-HI BLF230-HI BF24-T HI BF230-T HI BLF24-T HI BLF230-T HI : 13/14 kiinni : 13/14 auki :13/14 auki 21/22 auki 21/22 kiinni 21/22 kiinni K2: 13/14 auki K2:13/14 auki K2:13/14 kiinni 21/22 kiinni 21/22 kiinni 21/22 auki 128

5 Tekniset määrittelyt Paloluokan EI 30 EI 120 palonrajoittimessa on kaksitoiminen tiivisteratkaisu, joka varmistaa palokaasunkestävyyden kaikissa lämpötiloissa, kun palonrajoitin on suljettuna. Moottorikäyttöisissä malleissa sulake aktivoituu 72 C lämpötilassa (mallit E ja R). Manuaalisessa vaihtoehdossa sulakkeen aktivoitumislämpötila vastaa määrittelyjä (50, 65, 72, 100 C). Sulake on rajoittimen sisäpuolella ja vaihdettavissa ulkopuolelta. Palonrajoitin voidaan avata ja virittää sekä sulkea ulkopuolelta. Palonrajoittimessa on asennonosoitin. Palonrajoitin voidaan asentaa pysty- tai vaakasuoraan palo-osastojen väliin kiviaineisiin seiniin tai välipohjarakenteisiin tai kevytrakenteisiin kipsiseiniin (EI 30 EI 120). Tyyppihyväksytyn palonrajoittimen tekniset ominaisuudet ovat standardien EN ja EN mukaiset. Palonrajoittimen valmistajan sisäinen laadunvalvonta perustuu ISO laatujärjestelmään, ja valmistajan toimintaa valvoo ulkopuolinen laadunvalvoja. Tuotekoodi FDC/S-D S = Malli E Eurooppa S Ruotsi R Venäjä D = Liitännän koko 160, 200, 250, 315, 400, 500 Erityistiedot ja lisävarusteet RE = Laukaisuvaihtoehto MA Jousilaukaisu B1 BF-24-T-2 HI, sulake 72 C (mallit E ja R) (D D500) B2 BF-230-T-2 HI, sulake 72 C (mallit E ja R) (D D500) B3 BLF24-T-2 HI, sulake 72 C (mallit E ja R) (D160 D315) B4 BLF230-T HI, sulake 72 C (mallit E ja R) (D160 D315) B5 BF-24 HI, ei sulaketta (malli S) (D D500) B6 BF-230 HI, ei sulaketta (malli S) (D D500) B7 BF-24 HI, ei sulaketta (malli S) (D D315) B8 BLF230 HI, ei sulaketta (malli S) (D D315) FU = Sulakkeen laukeamisraja ( C ) C C C C AC = Lisävarusteet N1 Suojaverkko yhdellä puolella, asennetaan toimilaitteen puolelle N2 Suojaverkko 2 puolella MS Rajakytkimet Koodiesimerkki FDC/E-160, RE=MA, FU=72 129
