1 FI (1) Video Projector Käyttöohjeet Lue tämä opas ja toimitukseen sisältyvä pikaopas huolellisesti ennen laitteen käyttöä ja säilytä ne myöhempää tarvetta varten. VPL-HW65

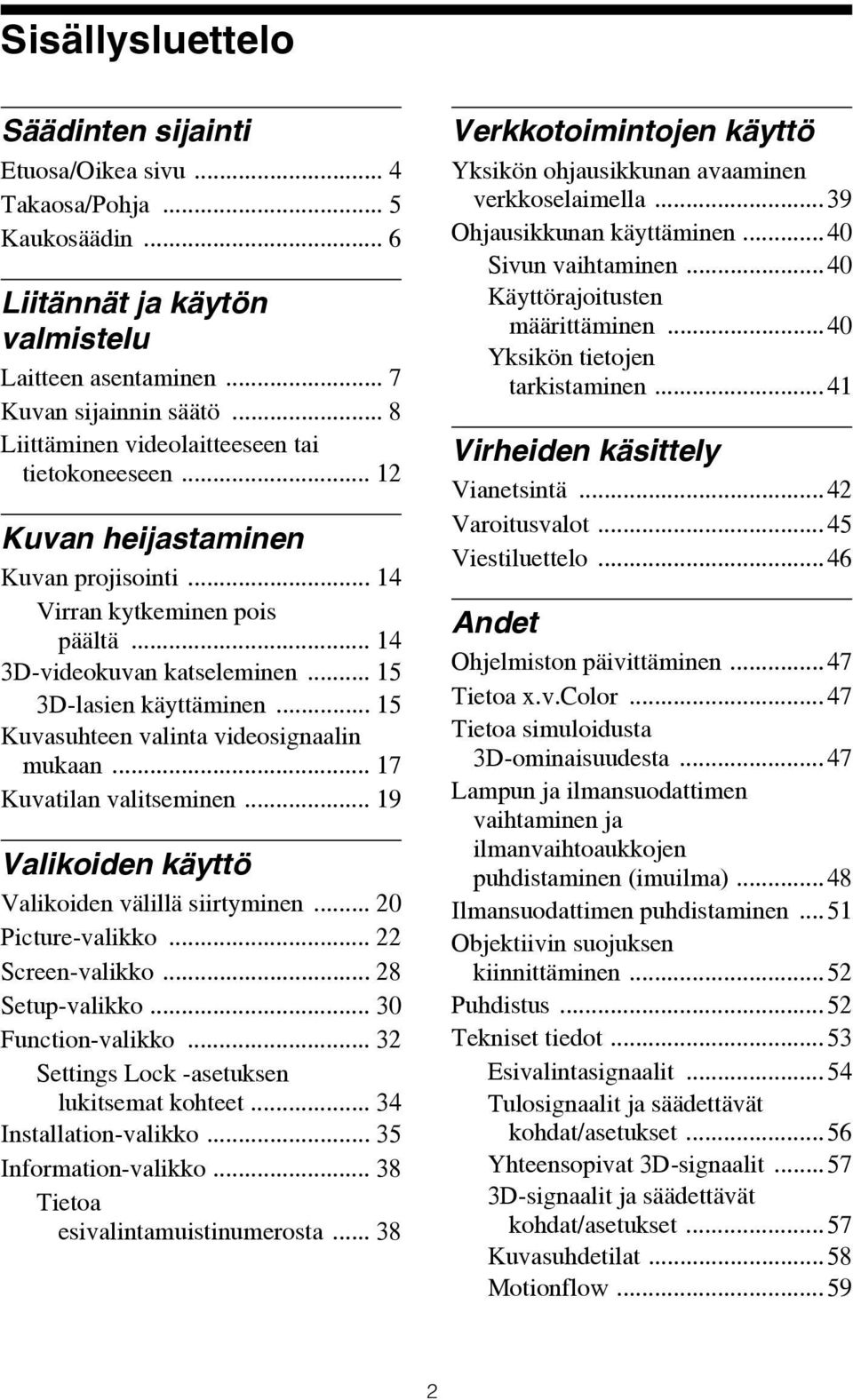

2 Sisällysluettelo Säädinten sijainti Etuosa/Oikea sivu... 4 Takaosa/Pohja... 5 Kaukosäädin... 6 Liitännät ja käytön valmistelu Laitteen asentaminen... 7 Kuvan sijainnin säätö... 8 Liittäminen videolaitteeseen tai tietokoneeseen Kuvan heijastaminen Kuvan projisointi Virran kytkeminen pois päältä D-videokuvan katseleminen D-lasien käyttäminen Kuvasuhteen valinta videosignaalin mukaan Kuvatilan valitseminen Valikoiden käyttö Valikoiden välillä siirtyminen Picture-valikko Screen-valikko Setup-valikko Function-valikko Settings Lock -asetuksen lukitsemat kohteet Installation-valikko Information-valikko Tietoa esivalintamuistinumerosta Verkkotoimintojen käyttö Yksikön ohjausikkunan avaaminen verkkoselaimella...39 Ohjausikkunan käyttäminen...40 Sivun vaihtaminen...40 Käyttörajoitusten määrittäminen...40 Yksikön tietojen tarkistaminen...41 Virheiden käsittely Vianetsintä...42 Varoitusvalot...45 Viestiluettelo...46 Andet Ohjelmiston päivittäminen...47 Tietoa x.v.color...47 Tietoa simuloidusta 3D-ominaisuudesta...47 Lampun ja ilmansuodattimen vaihtaminen ja ilmanvaihtoaukkojen puhdistaminen (imuilma)...48 Ilmansuodattimen puhdistaminen...51 Objektiivin suojuksen kiinnittäminen...52 Puhdistus...52 Tekniset tiedot...53 Esivalintasignaalit...54 Tulosignaalit ja säädettävät kohdat/asetukset...56 Yhteensopivat 3D-signaalit D-signaalit ja säädettävät kohdat/asetukset...57 Kuvasuhdetilat...58 Motionflow

3 Säädettävien kohtien/asetusten tallennus Projisointietäisyys ja objektiivin siirto Mitat HUOMAUTUKSET JA LISENSSIT YKSIKÖSSÄ KÄYTETTÄVISTÄ OHJELMISTOISTA Hakemisto

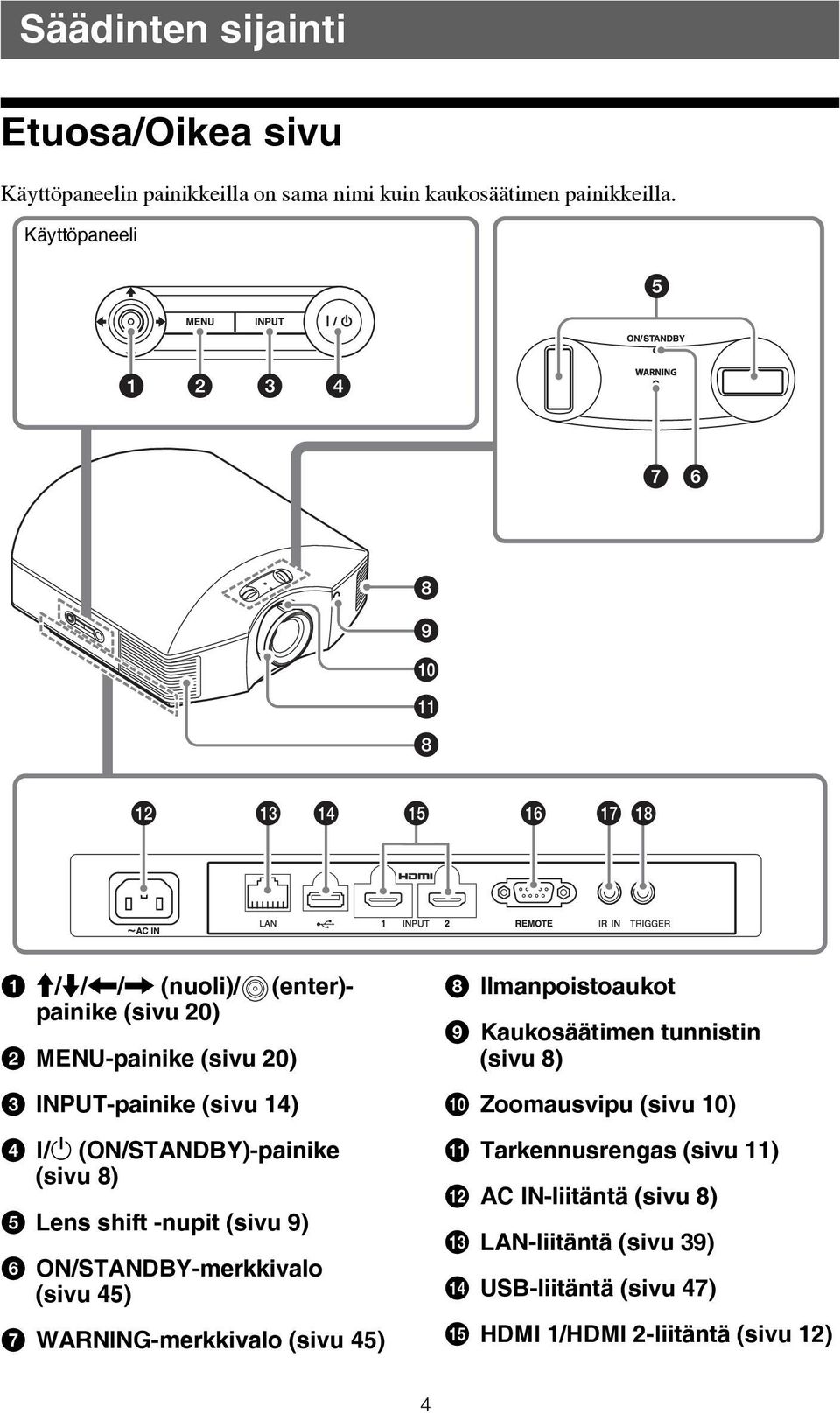

4 Säädinten sijainti Etuosa/Oikea sivu Käyttöpaneelin painikkeilla on sama nimi kuin kaukosäätimen painikkeilla. Käyttöpaneeli a M/m/</, (nuoli)/ painike (sivu 20) b MENU-painike (sivu 20) c INPUT-painike (sivu 14) (enter)- d?/1 (ON/STANDBY)-painike (sivu 8) e Lens shift -nupit (sivu 9) f ON/STANDBY-merkkivalo (sivu 45) g WARNING-merkkivalo (sivu 45) h Ilmanpoistoaukot i Kaukosäätimen tunnistin (sivu 8) j Zoomausvipu (sivu 10) k Tarkennusrengas (sivu 11) l AC IN-liitäntä (sivu 8) m LAN-liitäntä (sivu 39) n USB-liitäntä (sivu 47) o HDMI 1/HDMI 2-liitäntä (sivu 12) 4

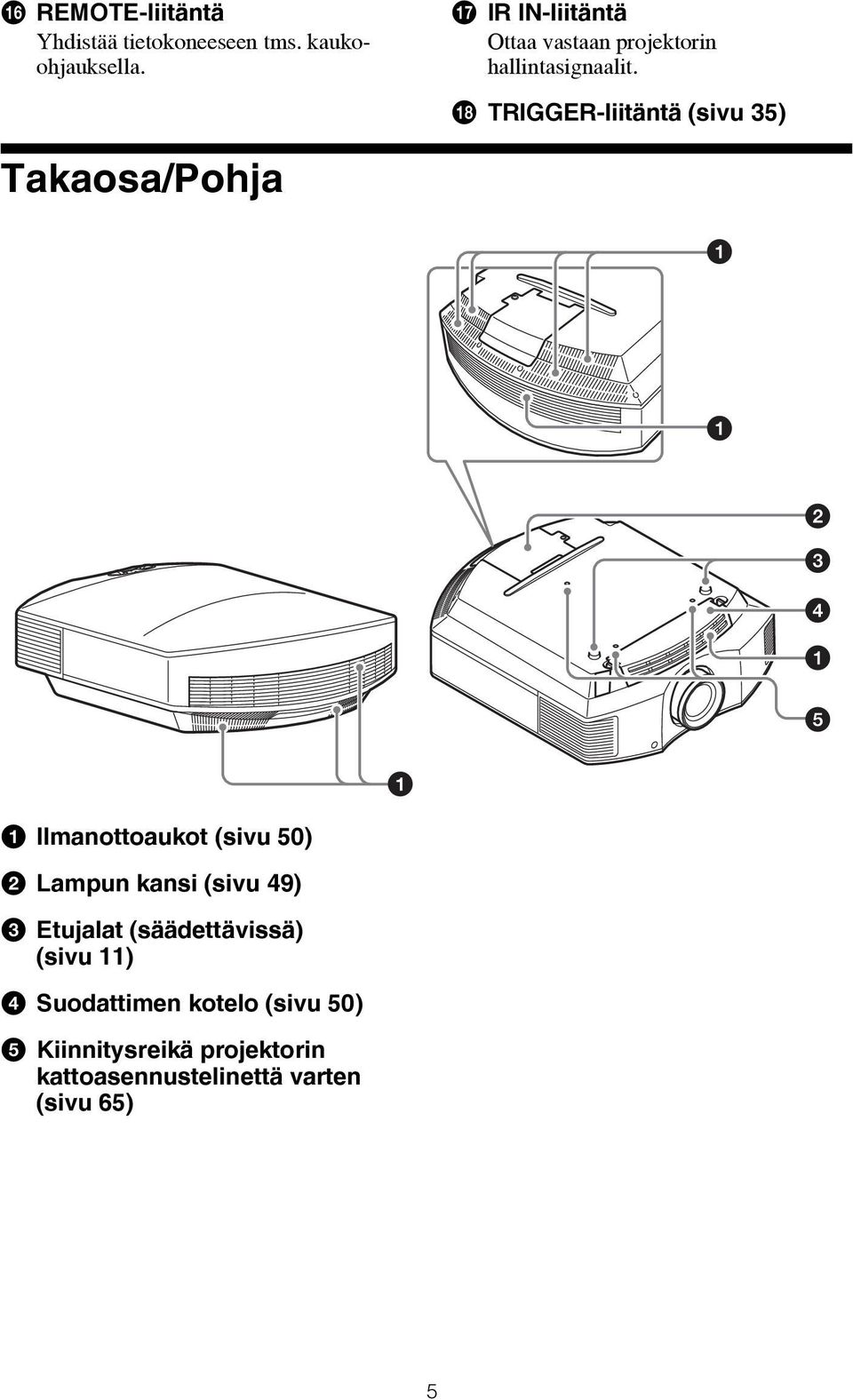

5 p REMOTE-liitäntä Yhdistää tietokoneeseen tms. kaukoohjauksella. q IR IN-liitäntä Ottaa vastaan projektorin hallintasignaalit. r TRIGGER-liitäntä (sivu 35) Takaosa/Pohja a Ilmanottoaukot (sivu 50) b Lampun kansi (sivu 49) c Etujalat (säädettävissä) (sivu 11) d Suodattimen kotelo (sivu 50) e Kiinnitysreikä projektorin kattoasennustelinettä varten (sivu 65) 5

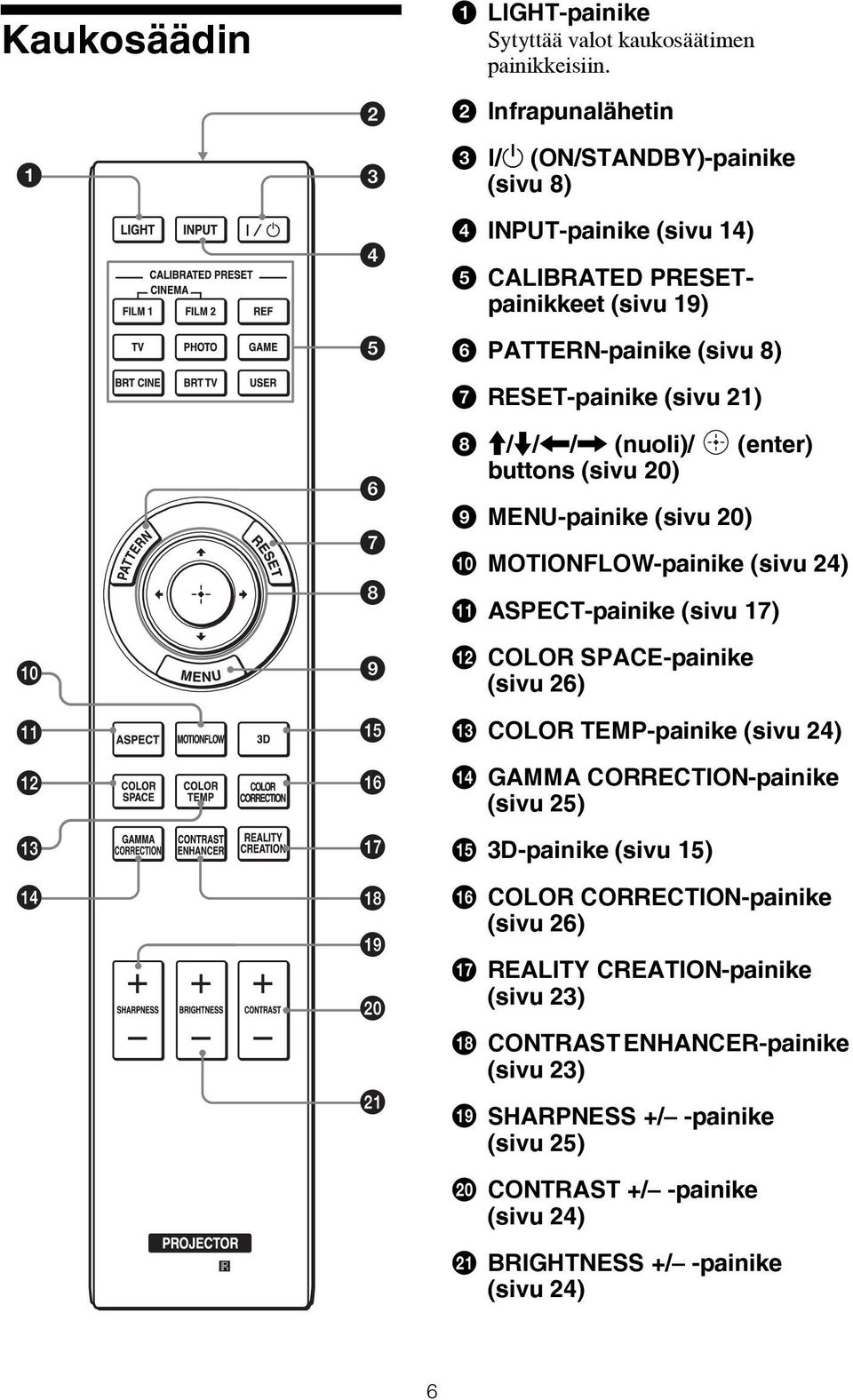

6 Kaukosäädin a LIGHT-painike Sytyttää valot kaukosäätimen painikkeisiin. b Infrapunalähetin c?/1 (ON/STANDBY)-painike (sivu 8) d INPUT-painike (sivu 14) e CALIBRATED PRESETpainikkeet (sivu 19) f PATTERN-painike (sivu 8) g RESET-painike (sivu 21) h M/m/</, (nuoli)/ buttons (sivu 20) (enter) i MENU-painike (sivu 20) j MOTIONFLOW-painike (sivu 24) k ASPECT-painike (sivu 17) l COLOR SPACE-painike (sivu 26) m COLOR TEMP-painike (sivu 24) n GAMMA CORRECTION-painike (sivu 25) o 3D-painike (sivu 15) p COLOR CORRECTION-painike (sivu 26) q REALITY CREATION-painike (sivu 23) r CONTRAST ENHANCER-painike (sivu 23) s SHARPNESS +/ -painike (sivu 25) t CONTRAST +/ -painike (sivu 24) u BRIGHTNESS +/ -painike (sivu 24) 6

7 Liitännät ja käytön valmistelu Tässä luvussa annetaan ohjeita esimerkiksi yksikön ja valkokankaan asentamisesta ja kuvalähteen liittämisestä yksikköön. Laitteen asentaminen Objektiivin siirtomahdollisuus antaa enemmän vaihtoehtoja projektorin sijoitukseen ja helpottaa kuvan katselua. Laitteen ja valkokankaan välinen asennusetäisyys vaihtelee riippuen valkokankaan koosta ja siitä, käytetäänkö objektiivin kuvansiirtotoimintoa. Asenna tämä laite sellaiseen paikkaan, joka sopii valkokankaan kokoon. Saadaksesi lisätietoja laitteen ja valkokankaan etäisyydestä (projisointietäisyys) ja projisoidun videon koosta, katso Projisointietäisyys ja objektiivin siirto (sivu 62). Huom! Jos käytettävän valkokankaan pinta on epätasainen, valkokankaalla voi joskus näkyä raitoja riippuen valkokankaan ja laitteen välisestä etäisyydestä ja zoomausasetuksesta. Tämä ei johdu laitteen toimintahäiriöstä. 1 Aseta laite siten, että objektiivi on valkokankaan suuntaisesti. Yläpuolelta katsottuna Valkokangas 2 Projisoi kuva valkokankaalle ja säädä se valkokankaalle sopivaksi (sivu 8). 7

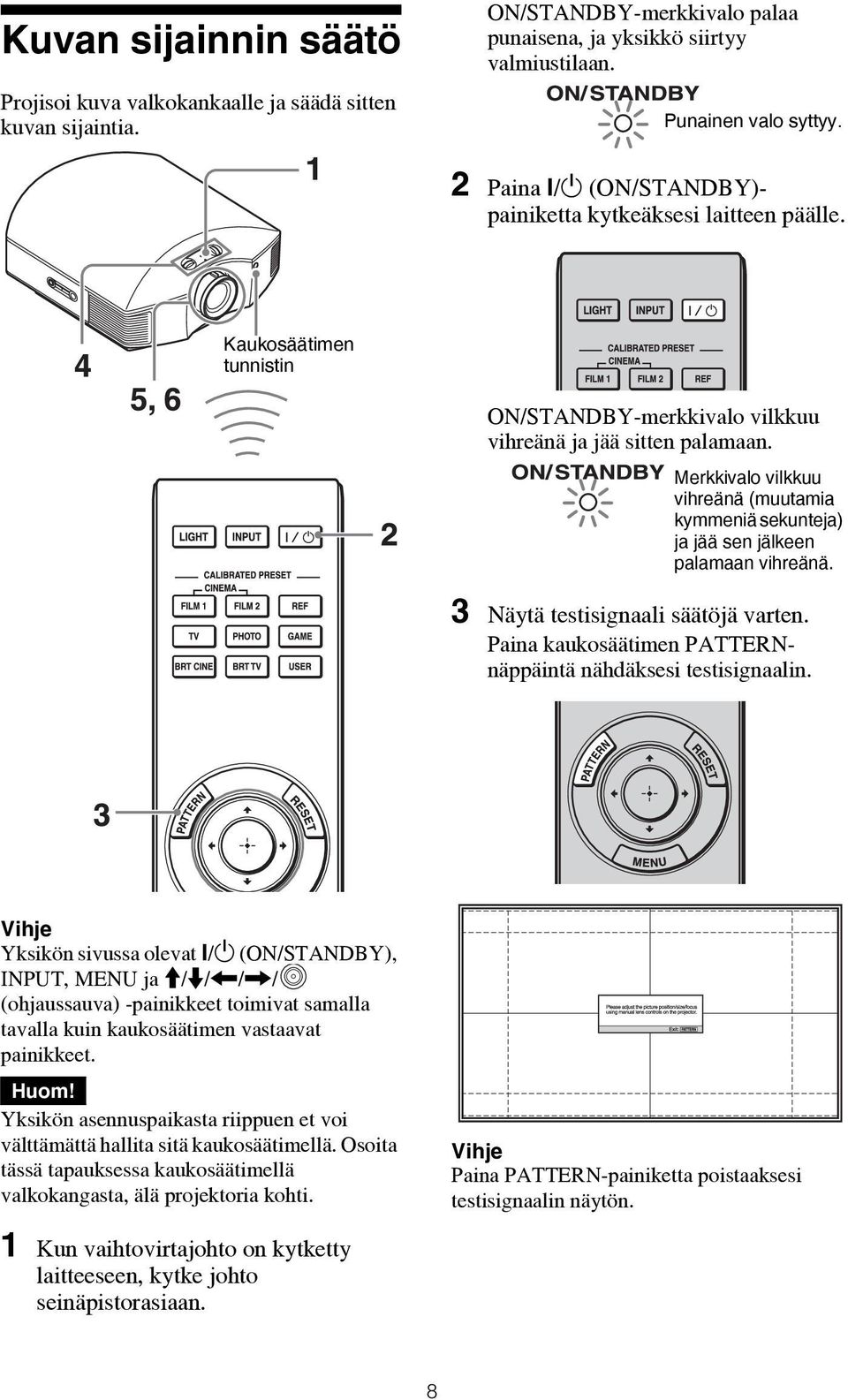

8 Kuvan sijainnin säätö Projisoi kuva valkokankaalle ja säädä sitten kuvan sijaintia. ON/STANDBY-merkkivalo palaa punaisena, ja yksikkö siirtyy valmiustilaan. Punainen valo syttyy. 2 Paina?/1 (ON/STANDBY)- painiketta kytkeäksesi laitteen päälle. Kaukosäätimen tunnistin ON/STANDBY-merkkivalo vilkkuu vihreänä ja jää sitten palamaan. Merkkivalo vilkkuu vihreänä (muutamia kymmeniä sekunteja) ja jää sen jälkeen palamaan vihreänä. 3 Näytä testisignaali säätöjä varten. Paina kaukosäätimen PATTERNnäppäintä nähdäksesi testisignaalin. Vihje Yksikön sivussa olevat?/1 (ON/STANDBY), INPUT, MENU ja M/m/</,/ (ohjaussauva) -painikkeet toimivat samalla tavalla kuin kaukosäätimen vastaavat painikkeet. Huom! Yksikön asennuspaikasta riippuen et voi välttämättä hallita sitä kaukosäätimellä. Osoita tässä tapauksessa kaukosäätimellä valkokangasta, älä projektoria kohti. Vihje Paina PATTERN-painiketta poistaaksesi testisignaalin näytön. 1 Kun vaihtovirtajohto on kytketty laitteeseen, kytke johto seinäpistorasiaan. 8

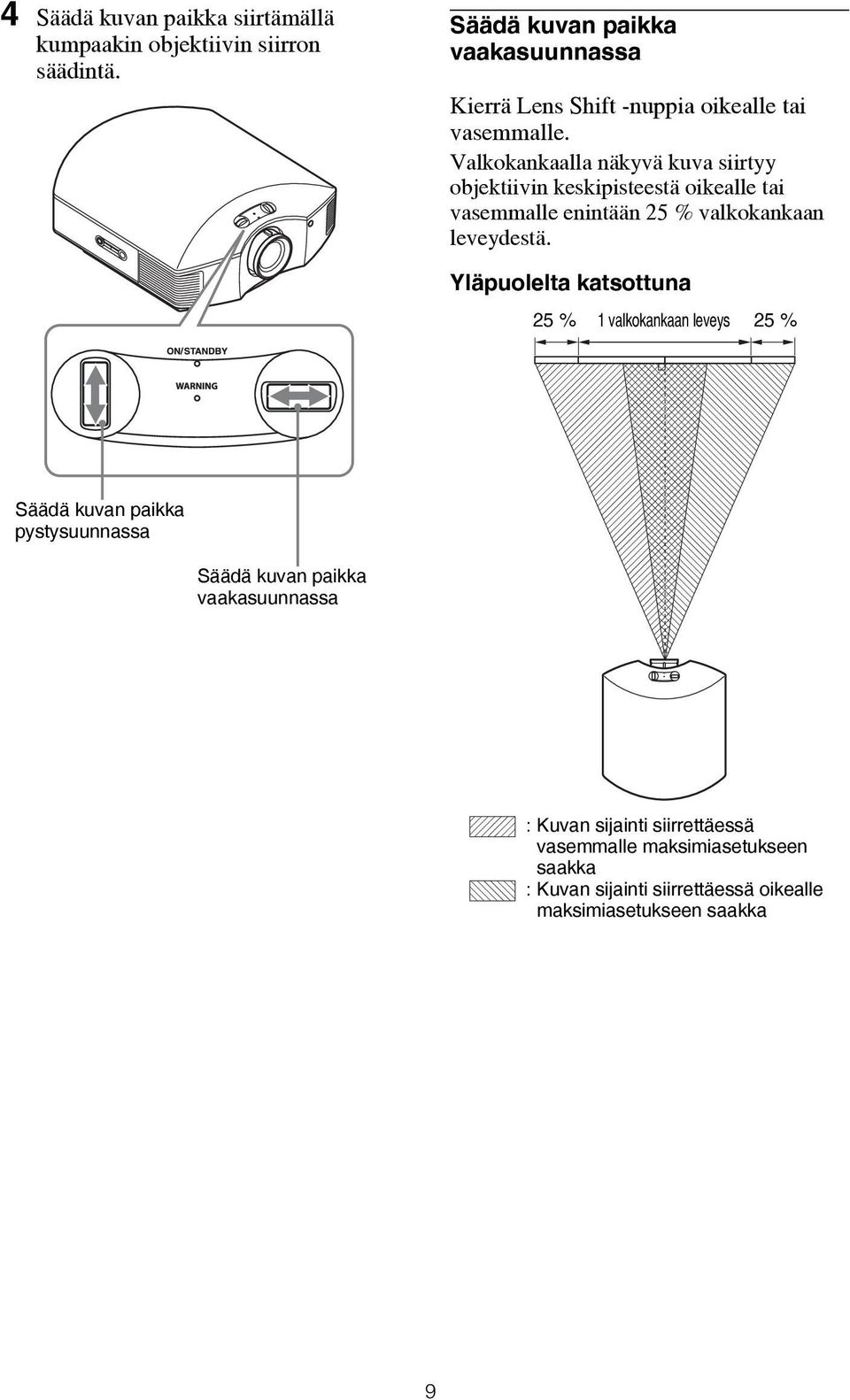

9 4 Säädä kuvan paikka siirtämällä kumpaakin objektiivin siirron säädintä. Säädä kuvan paikka vaakasuunnassa Kierrä Lens Shift -nuppia oikealle tai vasemmalle. Valkokankaalla näkyvä kuva siirtyy objektiivin keskipisteestä oikealle tai vasemmalle enintään 25 % valkokankaan leveydestä. Yläpuolelta katsottuna 25 % 1 valkokankaan leveys 25 % Säädä kuvan paikka pystysuunnassa Säädä kuvan paikka vaakasuunnassa : Kuvan sijainti siirrettäessä vasemmalle maksimiasetukseen saakka : Kuvan sijainti siirrettäessä oikealle maksimiasetukseen saakka 9

10 Säädä kuvan paikka pystysuunnassa Kierrä Lens Shift -nuppia ylös tai alas. Valkokankaalla näkyvä kuva siirtyy objektiivin keskipisteestä ylös- tai alaspäin enintään 71 % valkokankaan korkeudesta. Projisoidun kuvan liikunta-ala 0,71 V 0,25 H Projisoitu kuva 0,25 H Sivulta katsottuna 0,71 V 71 % H: Projisoidun kuvan leveys V: Projisoidun kuvan korkeus 1 valkokankaan korkeus 71 % : Kuvan sijainti siirrettäessä ylöspäin maksimiasetukseen saakka : Kuvan sijainti siirrettäessä alaspäin maksimiasetukseen saakka Huomautuksia Valkokankaalla projisoidun kuvan liikuntaalaa voidaan säätää ainoastaan alla kuvatun kahdeksankulmion sisällä. Saadaksesi lisätietoja, katso Projisointietäisyys ja objektiivin siirto (sivu 62). Kun käytät sekä vaaka- että pystysuoraa objektiivin kuvansiirtoa samanaikaisesti, valkokankaalle projektoitavan kuvan etäisyys muuttuu riippuen siitä, kuinka paljon kuvansiirtoa säädetään. 5 Säädä kuvan kokoa zoomausrenkaalla. Zoomausvipu 10

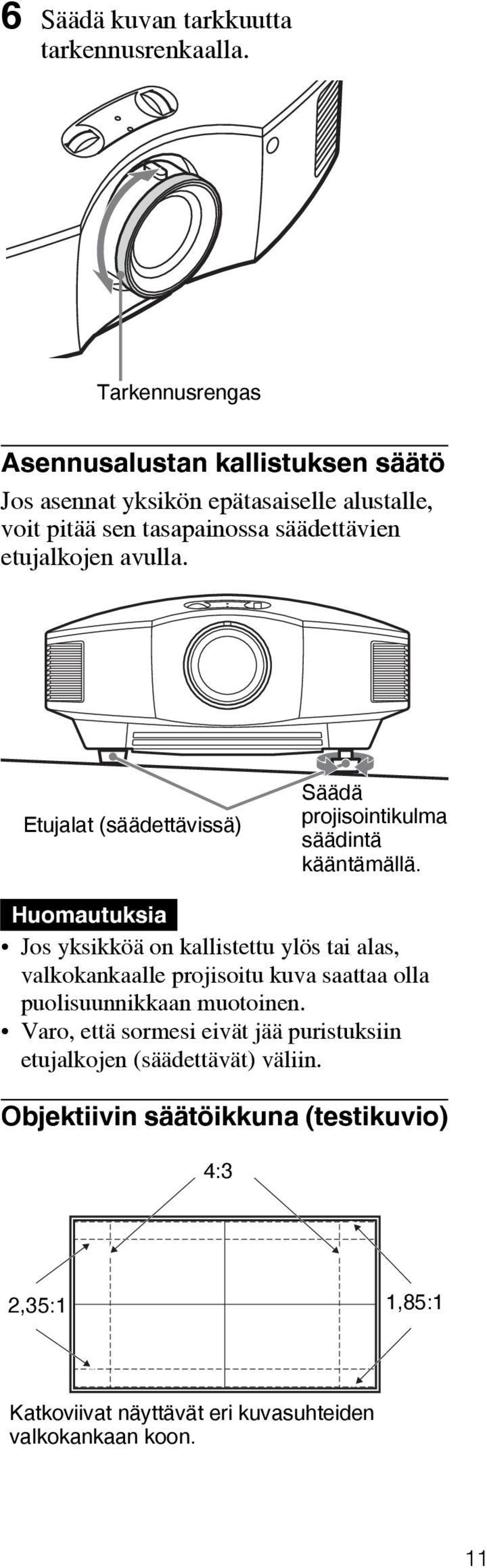

11 6 Säädä kuvan tarkkuutta tarkennusrenkaalla. Tarkennusrengas Asennusalustan kallistuksen säätö Jos asennat yksikön epätasaiselle alustalle, voit pitää sen tasapainossa säädettävien etujalkojen avulla. Etujalat (säädettävissä) Säädä projisointikulma säädintä kääntämällä. Huomautuksia Jos yksikköä on kallistettu ylös tai alas, valkokankaalle projisoitu kuva saattaa olla puolisuunnikkaan muotoinen. Varo, että sormesi eivät jää puristuksiin etujalkojen (säädettävät) väliin. Objektiivin säätöikkuna (testikuvio) 4:3 2,35:1 1,85:1 Katkoviivat näyttävät eri kuvasuhteiden valkokankaan koon. 11

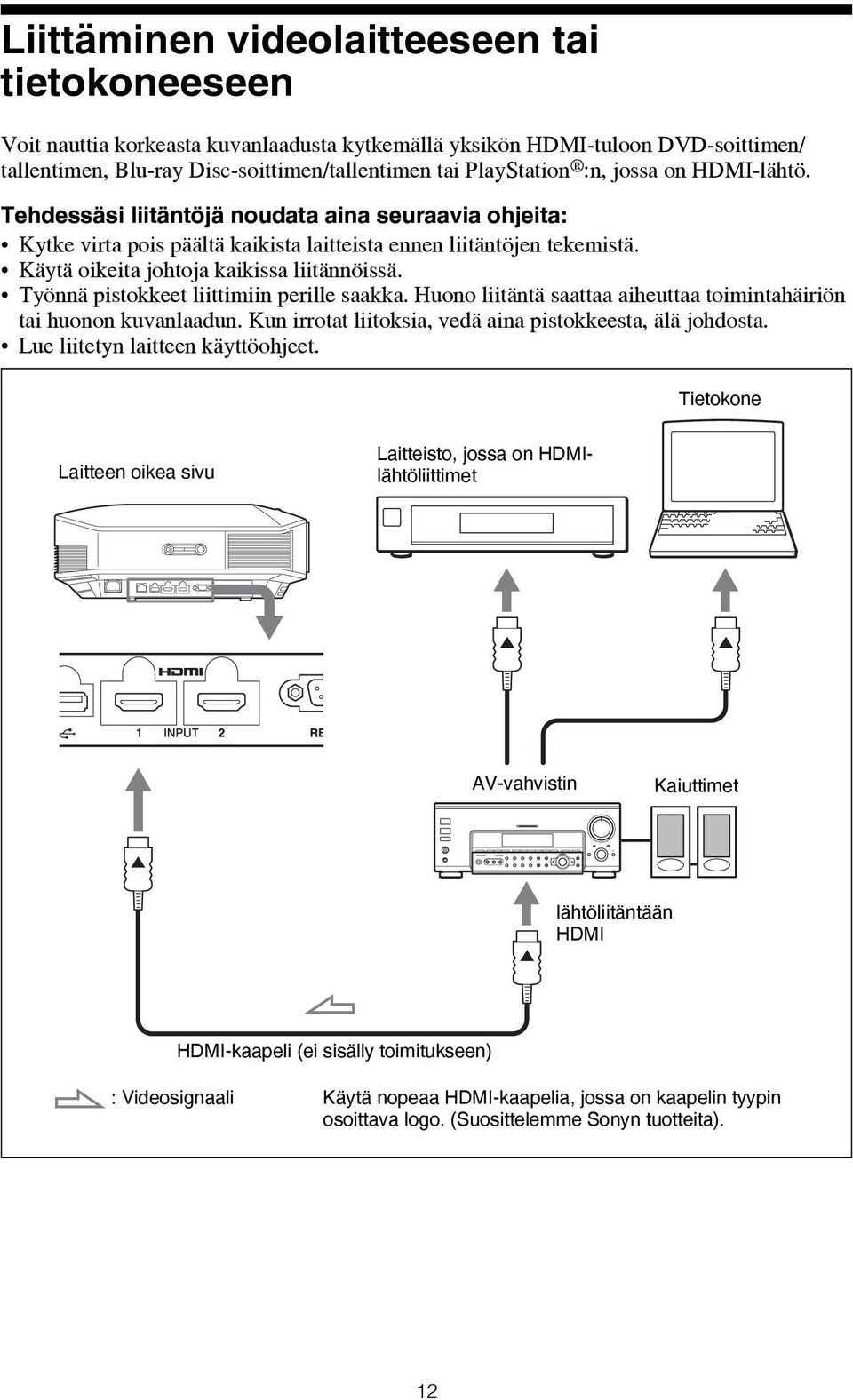

12 Liittäminen videolaitteeseen tai tietokoneeseen Voit nauttia korkeasta kuvanlaadusta kytkemällä yksikön HDMI-tuloon DVD-soittimen/ tallentimen, Blu-ray Disc-soittimen/tallentimen tai PlayStation :n, jossa on HDMI-lähtö. Tehdessäsi liitäntöjä noudata aina seuraavia ohjeita: Kytke virta pois päältä kaikista laitteista ennen liitäntöjen tekemistä. Käytä oikeita johtoja kaikissa liitännöissä. Työnnä pistokkeet liittimiin perille saakka. Huono liitäntä saattaa aiheuttaa toimintahäiriön tai huonon kuvanlaadun. Kun irrotat liitoksia, vedä aina pistokkeesta, älä johdosta. Lue liitetyn laitteen käyttöohjeet. Tietokone Laitteen oikea sivu Laitteisto, jossa on HDMIlähtöliittimet AV-vahvistin Kaiuttimet lähtöliitäntään HDMI HDMI-kaapeli (ei sisälly toimitukseen) : Videosignaali Käytä nopeaa HDMI-kaapelia, jossa on kaapelin tyypin osoittava logo. (Suosittelemme Sonyn tuotteita). 12

13 Huomautuksia Käytä High-Speed HDMI-kaapelia. Tavallisella HDMI-kaapelilla 1080p- ja DeepColor-kuvat sekä 3D-video eivät välttämättä näy oikein. Kytkiessäsi HDMI-kaapelia yksikköön varmista että V-merkki yksikön HDMI-tuloliitännän yläosassa ja v-merkki kaapeliliittimessä on samassa asennossa. Jos HDMI-kaapelilla yksikköön kytketyn laitteen kuva ei näy oikein, tarkista kytketyn laitteen asetukset. Jos asetat tietokoneen, esimerkiksi kannettavan tietokoneen, signaalin kuvan toistettavaksi sekä tietokoneen omalta näytöltä että tältä laitteelta, tämän laitteen kuva ei välttämättä näy kunnolla. Laita tietokone syöttämään signaali ainoastaan ulkoiselle monitorille. Tarkempia tietoja on tietokoneen käyttöoppaissa. Tietokoneen asetuksia varten, käänny valmistajan puoleen. 13

14 Kuvan heijastaminen Tässä osassa kerrotaan, miten laitteeseen liitetystä varusteesta voi katsella kuvaa laitteen avulla. Lisäksi opastetaan, kuinka kuvanlaatu säädetään omia mieltymyksiä vastaavaksi. Kuvan projisointi 1 Kytke laite ja siihen liitetyt muut laitteet päälle. 2 Paina INPUT nähdäksesi tulopaletin näytöllä. 3 Valitse laite, josta haluat nähdä kuvia. Paina INPUT useasti tai paina M/m/ (enter) valitaksesi laitteen, josta heijastaa kuva. Esimerkki: Kuvan katsominen videolähteestä, joka on liitetty tämän laitteen HDMI 1-liitäntään. Kuvalähde HDMI 1-liitäntään liitetty laite HDMI 2-liitäntään liitetty laite Paina INPUT. Kuva näytetään liitännästä HDMI 1 HDMI 2 Virran kytkeminen pois päältä 1 Paina?/1 (ON/STANDBY)- painiketta. Näyttöön tulee viesti POWER OFF?. 2 Paina?/1 (ON/STANDBY)- painiketta uudelleen ennen kuin viesti häviää. ON/STANDBY-merkkivalo vilkkuu vihreänä ja tuuletin pyörii edelleen jäähdyttäen laitetta. Tuuletin pysähtyy ja ON/STANDBYmerkkivalo muuttuu vilkkuvasta vihreästä tasaisesti palavaan punaiseen. Virta kytkeytyy kokonaan pois ja voit irrottaa vaihtovirtajohdon. Huom! Älä koskaan irrota vaihtovirtajohtoa merkkivalon vilkkuessa. Edellä kuvattujen toimenpiteiden sijaan voit sammuttaa virran laitteesta painamalla?/1 (ON/STANDBY)-painiketta noin 1 sekunnin ajan. Vihje Kun Status -asetukseksi on valittu Off Setup -valikossa, tulopalettia ei näytetä. Paina INPUT-painiketta vaihtaaksesi tuloliittimiä järjestyksessä. 14

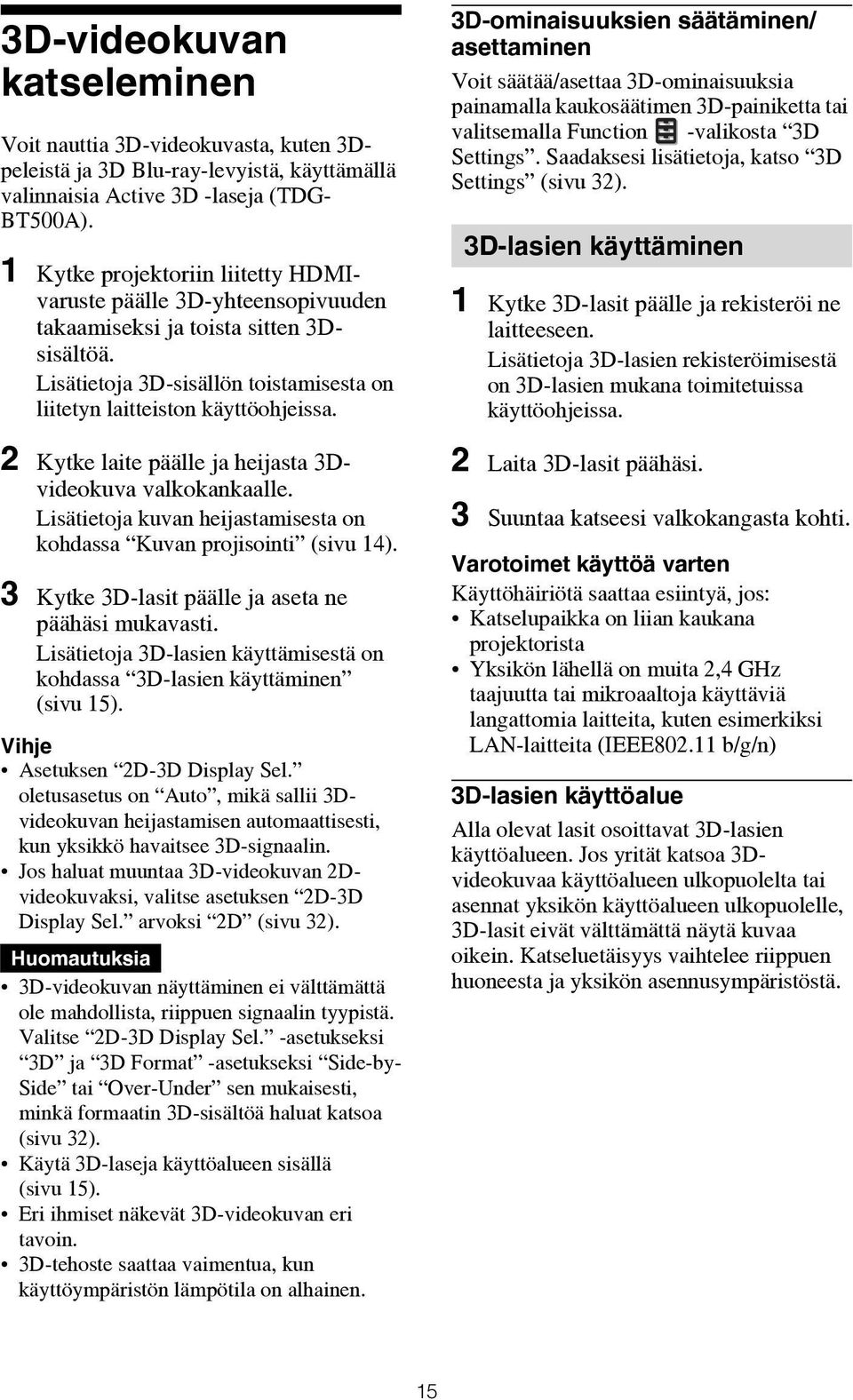

15 3D-videokuvan katseleminen Voit nauttia 3D-videokuvasta, kuten 3Dpeleistä ja 3D Blu-ray-levyistä, käyttämällä valinnaisia Active 3D -laseja (TDG- BT500A). 1 Kytke projektoriin liitetty HDMIvaruste päälle 3D-yhteensopivuuden takaamiseksi ja toista sitten 3Dsisältöä. Lisätietoja 3D-sisällön toistamisesta on liitetyn laitteiston käyttöohjeissa. 2 Kytke laite päälle ja heijasta 3Dvideokuva valkokankaalle. Lisätietoja kuvan heijastamisesta on kohdassa Kuvan projisointi (sivu 14). 3 Kytke 3D-lasit päälle ja aseta ne päähäsi mukavasti. Lisätietoja 3D-lasien käyttämisestä on kohdassa 3D-lasien käyttäminen (sivu 15). Vihje Asetuksen 2D-3D Display Sel. oletusasetus on Auto, mikä sallii 3Dvideokuvan heijastamisen automaattisesti, kun yksikkö havaitsee 3D-signaalin. Jos haluat muuntaa 3D-videokuvan 2Dvideokuvaksi, valitse asetuksen 2D-3D Display Sel. arvoksi 2D (sivu 32). Huomautuksia 3D-videokuvan näyttäminen ei välttämättä ole mahdollista, riippuen signaalin tyypistä. Valitse 2D-3D Display Sel. -asetukseksi 3D ja 3D Format -asetukseksi Side-by- Side tai Over-Under sen mukaisesti, minkä formaatin 3D-sisältöä haluat katsoa (sivu 32). Käytä 3D-laseja käyttöalueen sisällä (sivu 15). Eri ihmiset näkevät 3D-videokuvan eri tavoin. 3D-tehoste saattaa vaimentua, kun käyttöympäristön lämpötila on alhainen. 3D-ominaisuuksien säätäminen/ asettaminen Voit säätää/asettaa 3D-ominaisuuksia painamalla kaukosäätimen 3D-painiketta tai valitsemalla Function -valikosta 3D Settings. Saadaksesi lisätietoja, katso 3D Settings (sivu 32). 3D-lasien käyttäminen 1 Kytke 3D-lasit päälle ja rekisteröi ne laitteeseen. Lisätietoja 3D-lasien rekisteröimisestä on 3D-lasien mukana toimitetuissa käyttöohjeissa. 2 Laita 3D-lasit päähäsi. 3 Suuntaa katseesi valkokangasta kohti. Varotoimet käyttöä varten Käyttöhäiriötä saattaa esiintyä, jos: Katselupaikka on liian kaukana projektorista Yksikön lähellä on muita 2,4 GHz taajuutta tai mikroaaltoja käyttäviä langattomia laitteita, kuten esimerkiksi LAN-laitteita (IEEE b/g/n) 3D-lasien käyttöalue Alla olevat lasit osoittavat 3D-lasien käyttöalueen. Jos yrität katsoa 3Dvideokuvaa käyttöalueen ulkopuolelta tai asennat yksikön käyttöalueen ulkopuolelle, 3D-lasit eivät välttämättä näytä kuvaa oikein. Katseluetäisyys vaihtelee riippuen huoneesta ja yksikön asennusympäristöstä. 15

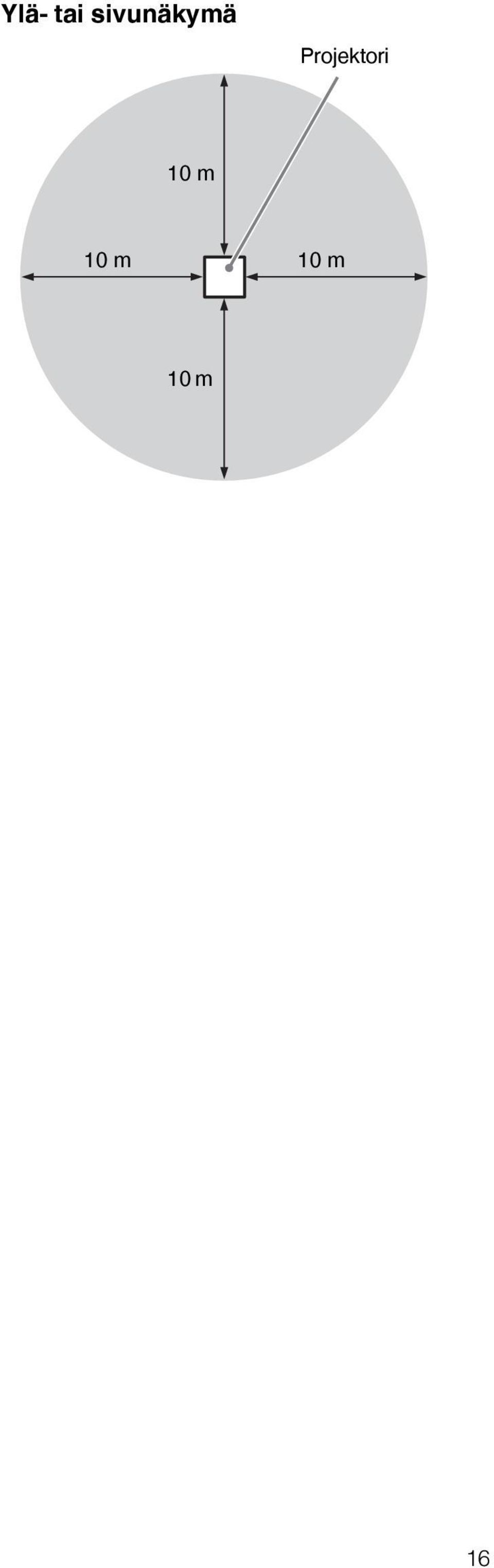

16 Ylä- tai sivunäkymä Projektori 10 m 10 m 10 m 10 m 16

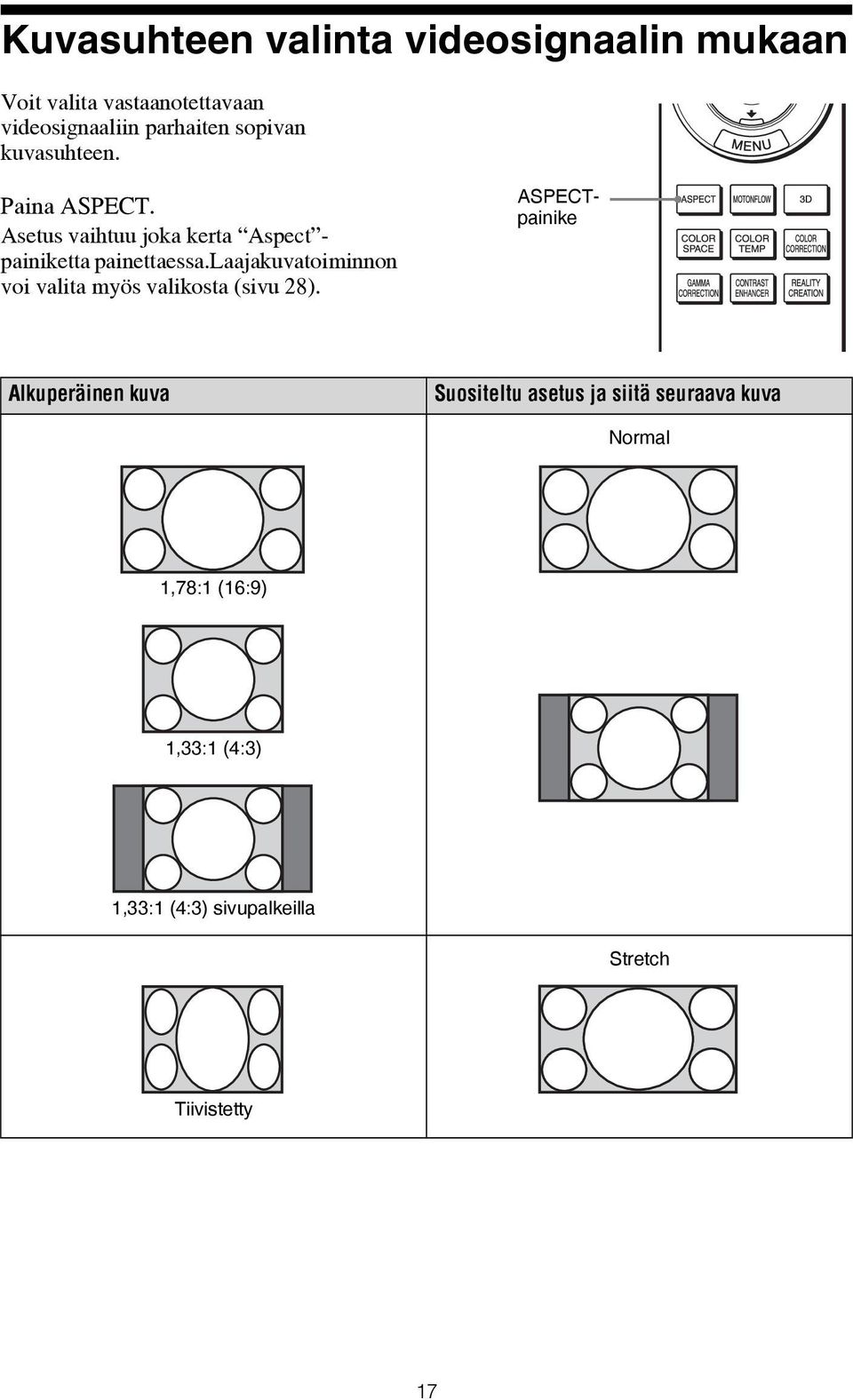

17 Kuvasuhteen valinta videosignaalin mukaan Voit valita vastaanotettavaan videosignaaliin parhaiten sopivan kuvasuhteen. Paina ASPECT. Asetus vaihtuu joka kerta Aspect - painiketta painettaessa.laajakuvatoiminnon voi valita myös valikosta (sivu 28). ASPECTpainike Alkuperäinen kuva Suositeltu asetus ja siitä seuraava kuva Normal 1,78:1 (16:9) 1,33:1 (4:3) 1,33:1 (4:3) sivupalkeilla Stretch Tiivistetty 17

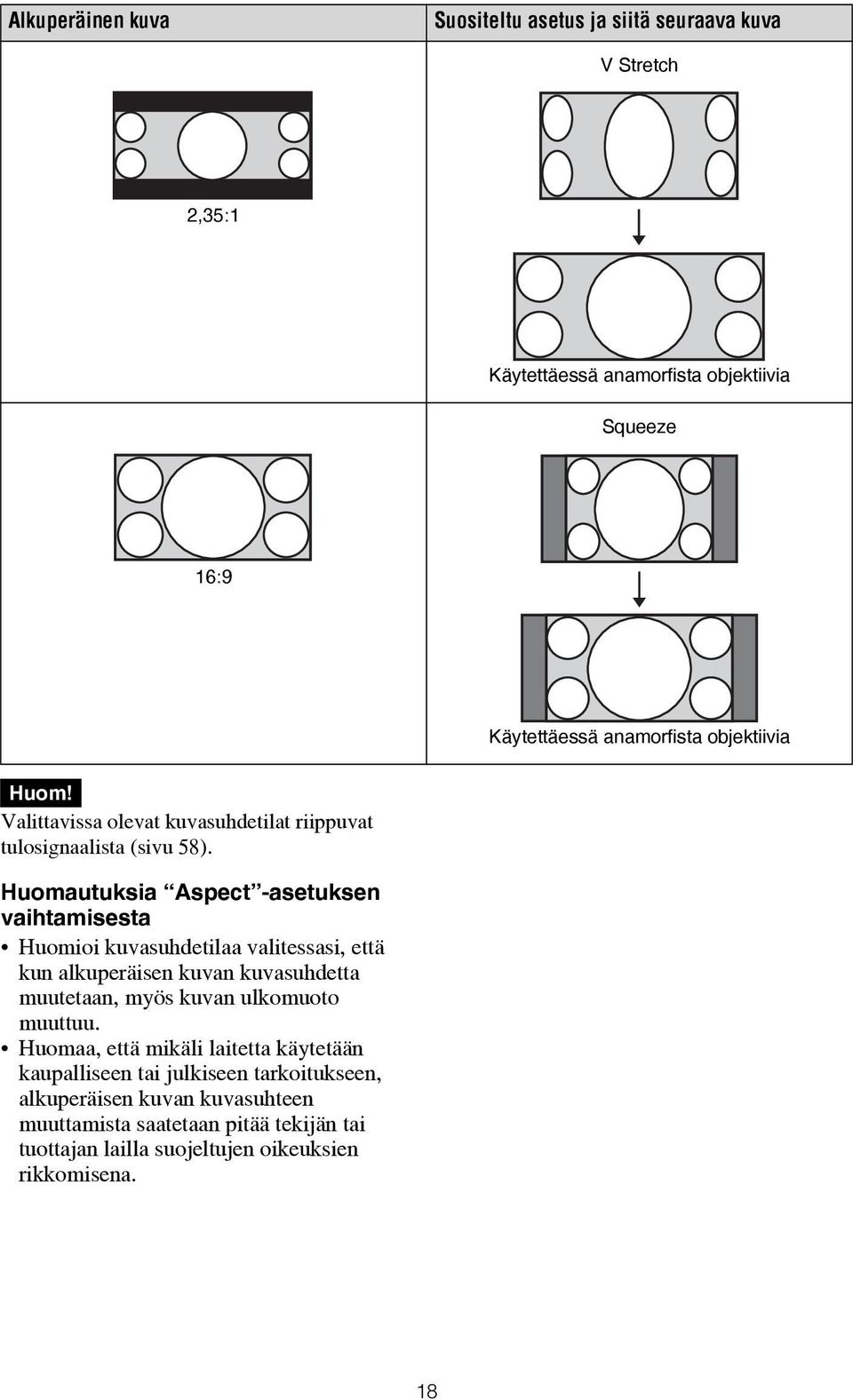

18 Alkuperäinen kuva Suositeltu asetus ja siitä seuraava kuva V Stretch 2,35:1 Käytettäessä anamorfista objektiivia Squeeze 16:9 Käytettäessä anamorfista objektiivia Huom! Valittavissa olevat kuvasuhdetilat riippuvat tulosignaalista (sivu 58). Huomautuksia Aspect -asetuksen vaihtamisesta Huomioi kuvasuhdetilaa valitessasi, että kun alkuperäisen kuvan kuvasuhdetta muutetaan, myös kuvan ulkomuoto muuttuu. Huomaa, että mikäli laitetta käytetään kaupalliseen tai julkiseen tarkoitukseen, alkuperäisen kuvan kuvasuhteen muuttamista saatetaan pitää tekijän tai tuottajan lailla suojeltujen oikeuksien rikkomisena. 18

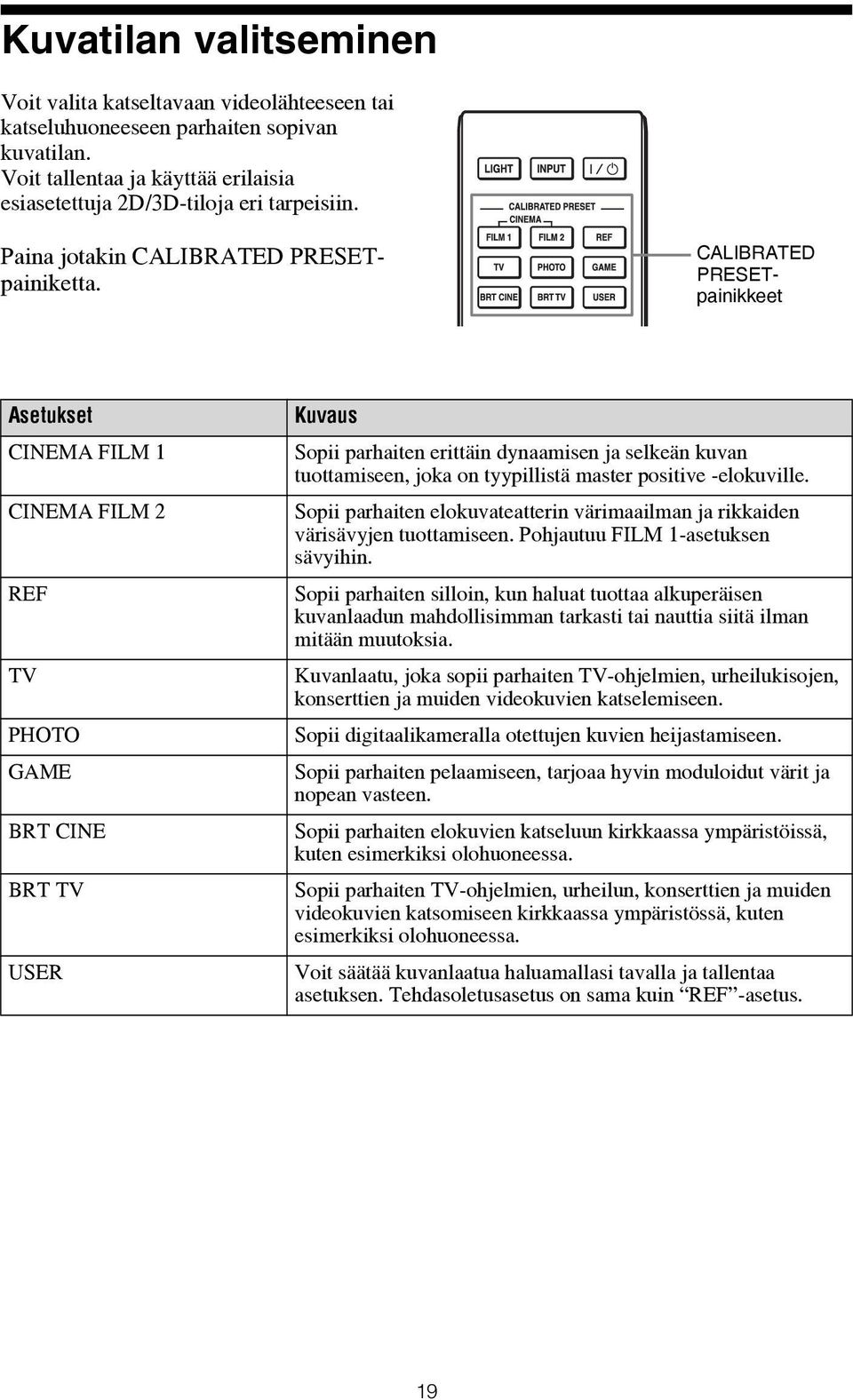

19 Kuvatilan valitseminen Voit valita katseltavaan videolähteeseen tai katseluhuoneeseen parhaiten sopivan kuvatilan. Voit tallentaa ja käyttää erilaisia esiasetettuja 2D/3D-tiloja eri tarpeisiin. Paina jotakin CALIBRATED PRESETpainiketta. CALIBRATED PRESETpainikkeet Asetukset CINEMA FILM 1 CINEMA FILM 2 REF TV PHOTO GAME BRT CINE BRT TV USER Kuvaus Sopii parhaiten erittäin dynaamisen ja selkeän kuvan tuottamiseen, joka on tyypillistä master positive -elokuville. Sopii parhaiten elokuvateatterin värimaailman ja rikkaiden värisävyjen tuottamiseen. Pohjautuu FILM 1-asetuksen sävyihin. Sopii parhaiten silloin, kun haluat tuottaa alkuperäisen kuvanlaadun mahdollisimman tarkasti tai nauttia siitä ilman mitään muutoksia. Kuvanlaatu, joka sopii parhaiten TV-ohjelmien, urheilukisojen, konserttien ja muiden videokuvien katselemiseen. Sopii digitaalikameralla otettujen kuvien heijastamiseen. Sopii parhaiten pelaamiseen, tarjoaa hyvin moduloidut värit ja nopean vasteen. Sopii parhaiten elokuvien katseluun kirkkaassa ympäristöissä, kuten esimerkiksi olohuoneessa. Sopii parhaiten TV-ohjelmien, urheilun, konserttien ja muiden videokuvien katsomiseen kirkkaassa ympäristössä, kuten esimerkiksi olohuoneessa. Voit säätää kuvanlaatua haluamallasi tavalla ja tallentaa asetuksen. Tehdasoletusasetus on sama kuin REF -asetus. 19

20 Valikoiden käyttö Tässä luvussa neuvotaan, kuinka asetuksia muokataan valikoiden avulla. Huom! Kuvauksessa käytetyt valikkonäytöt saattavat poiketa todellisesta valikkonäytöstä. Valikoiden välillä siirtyminen Yksikössä on näyttövalikkojärjestelmä, josta asetuksia voi muokata. Jos valitset kohdan, jonka perässä on nuoli (B), näkyviin tulee asetettavat kohdat sisältävä valikkoikkuna. 1 Paina MENU. 3 Valitse haluamasi asetus painamalla M/m tai tee säätö ja paina, tai. Valikkoikkuna tulee näkyviin. Asetettavat kohdat näkyvät pikavalikossa, asetusvalikossa tai säätövalikossa, tai ne löytyvät seuraavasta valikkoikkunasta. Pikavalikko Asetukset 2 Valitse haluamasi kohde painamalla M/m ja paina, tai. Näkyviin ilmestyvät valitsemasi valikon muokattavissa olevat asetukset. Valittuna oleva asetus näytetään valkoisena. 20

21 Asetusvalikko Muokatun kuvan palauttaminen alkuperäiseksi Valitse Reset Picture -valikosta. Säätövalikko Erillinen valikkoikkuna Asetukset 4 Valitse asetus tai säädä valikon kohtaa. Kun ikkuna avautuu näytölle, valitse Yes painamalla < ja paina sitten. Kaikki seuraavat asetukset palautuvat tehdasarvoihinsa: Reality Creation, Cinema Black Pro, Motionflow, Contrast, Brightness, Color, Hue, Color Temp., Sharpness ja Expert Setting Picture -valikossa Muokattujen asetusten palauttaminen alkuperäisiin asetuksiin Valitse valikkoruudusta kohde ja avaa pikavalikko, asetusvalikko tai säätövalikko. Palauta vain valitut asetukset tehdasarvoihinsa painamalla kaukosäätimen RESET-painiketta. Huom! Kaukosäätimen RESET-painiketta voi käyttää vain, kun säätövalikko tai asetusvalikko on valittuna. Säätöarvon muuttaminen Arvoa suurennetaan painamalla M/,. Arvoa pienennetään painamalla m/<. Paina tallentaaksesi asetuksen ja palataksesi alkuperäiseen valikkonäyttöön. Asetuksen valitseminen Muuta asetus painamalla M/m. Painamalla -painiketta voit palauttaa alkuperäisen näytön. Voit palauttaa alkuperäiset asetukset painikkeella < valitusta kohdasta riippuen. Valikon sulkeminen Paina MENU. 21

22 Picture-valikko Picture-valikosta säädetään kuvaa. Huom! Nämä kohteet eivät välttämättä ole saatavilla, riippuen tulosignaalin tyypistä. Saadaksesi lisätietoja, katso Tulosignaalit ja säädettävät kohdat/asetukset (sivu 56). Kohteiden nimet ovat samat kuin kaukosäätimeen painetut nimet. Asetukset Calib. Preset [CALIBRATED PRESET] Reset Kuvaus Voit valita katseltavaan videolähteeseen tai ympäristöön parhaiten sopivan kuvatilan. Voit tallentaa ja käyttää erilaisia esiasetettuja 2D/3D-tiloja eri tarpeisiin. Cinema Film 1: Sopii parhaiten erittäin dynaamisen ja selkeän kuvan tuottamiseen, joka on tyypillistä master positive -elokuville. Cinema Film 2: Sopii parhaiten elokuvateatterin värimaailman ja rikkaiden värisävyjen tuottamiseen. Pohjautuu Cinema Film 1-asetuksen sävyihin. Reference: Sopii parhaiten silloin, kun haluat tuottaa alkuperäisen kuvanlaadun mahdollisimman tarkasti tai nauttia siitä ilman mitään muutoksia. TV: Kuvanlaatu, joka sopii parhaiten TV-ohjelmien, urheilukisojen, konserttien ja muiden videokuvien katselemiseen. Photo: Sopii digitaalikameralla otettujen kuvien heijastamiseen. Game: Sopii parhaiten pelaamiseen, tarjoaa hyvin moduloidut värit ja nopean vasteen. Bright Cinema: Sopii parhaiten elokuvien katseluun kirkkaassa ympäristöissä, kuten esimerkiksi olohuoneessa. Bright TV: Sopii parhaiten TV-ohjelmien, urheilun, konserttien ja muiden videokuvien katsomiseen kirkkaassa ympäristössä, kuten esimerkiksi olohuoneessa. User: Voit säätää kuvanlaatua haluamasi laiseksi ja tallentaa asetuksen. Tehdasoletusasetus on sama kuin Reference -asetus. Vihje Kuvanlaadun säädöt tallennetaan jokaista tuloa kohti erikseen. Palauttaa kaikki valitut Calib. Preset -esiasetustilojen asetukset takaisin oletusarvoihin (sivu 21). Vihje Palauttaminen ei vaikuta kohdan Color Temp. asetuksiin. 22

23 Asetukset Reality Creation [REALITY CREATION] Cinema Black Pro Advanced Iris Contrast Enhancer [CONTRAST ENHANCER] Lamp Control Kuvaus Säätää kuvien kohinan ja yksityiskohtien käsittelyä. (Superresoluutioominaisuus) On: Reality Creation -asetuksien muuttaminen. Resolution: Lisätessäsi arvoa kuvan yksityiskohdat sekä tekstuurit muuttuvat tarkemmiksi. Noise Filtering: Lisätessäsi arvoa kohinaa (kuvan karkeutta) vähennetään. Test: On/Off: Vaihtaa On - ja Off -asetuksia keskenään tietyin väliajoin, jotta Reality Creation -toiminnon voisi tarkistaa. Vihje Testin sijaintia näytöllä voi muuttaa käyttäen Menu Position - asetusta (sivu 30). Off: Reality Creation -toiminto ei ole käytössä. Dynamic Control: Säätää iiriksen (aukko) liikerajoja. Full: Automaattisesti optimoi iiriksen (aukko) ja signaalinkäsittelyn tulolähteen kirkkaustason mukaan. Tuloksena on kirkas ja korkeakontrastinen kuva. Limited: Iiriksen (aukko) liike on hitaampaa ja kirkkaus pienempi kuin asetuksella Full. Näin kuva on parempi katseltava pimeässä huoneessa. Off: Dynamic Control -toiminto ei ole käytössä. Brightness: Mitä suurempi asetusarvo, sitä kirkkaampi kuva. Mitä pienempi asetusarvo, sitä tummempi kuva. Vihje Kun olet säätänyt kohdan Brightness, aseta Dynamic Control huoneen ja kuvan kirkkauden mukaan. Korjaa kirkkaiden ja tummien osien tason automaattisesti kontrastin optimoimiseksi kohtauksen mukaan. Lisää kuvan terävyyttä ja tekee siitä dynaamisemman. High/Middle/Low: Tässä valikossa voit säätää kontrastin parantajaa. Off: Kontrastin parannustoiminto ei ole käytössä. Vaihtaa lampun tehoa. High: Lisää kirkkautta ja heijastaa kirkkaampia kuvia. Low: Vähentää kirkkautta ja vahvistaa mustia alueita minimoimalla kirkkautta. Vihje Asetuksella Low voit vähentää tuulettimen tuottamaa melua sekä säästää energiaa ja pidentää lampun käyttöikää. 23

24 Asetukset Motionflow [MOTIONFLOW] Contrast [CONTRAST] Brightness [BRIGHTNESS] Color Hue Color Temp. [COLOR TEMP] Kuvaus Impulse: Toistaa alkuperäisen kuvanlaadun mukaisesti. Elokuvateatterimainen kuva, joka saattaa välkkyä. Combination: Vähentää liikkeen sumennusta ja säilyttää kirkkauden nopeaa kuvaa varten. Smooth High: Sulavampi kuva, tarkoitettu erityisesti filmipohjaiselle sisällölle. Smooth Low: Sulavampi kuva, tarkoitettu normaalikäyttöön. True Cinema: Videokuva, kuten esimerkiksi 24 kuvaa sekunnissa sisältävä elokuva, toistetaan alkuperäisellä kuvanopeudella. Off: Motionflow -toiminto ei ole käytössä. Vihje Valitse Off, jos Smooth High, Smooth Low, Impulse, Combination tai True Cinema johtaa kuvan vääristymiseen. Efekti ei kuvasisällöstä riippuen välttämättä näy, vaikka asetusta olisikin vaihdettu. Säätää kontrastia. Suurempi arvo lisää kuvien terävyyttä ja pienempi arvo vähentää terävyyttä. Voit tehdä säätöjä painamalla kaukosäätimen CONTRAST +/ - painiketta. Säätää kuvan kirkkautta. Mitä suurempi asetusarvo, sitä kirkkaampi kuva. Mitä pienempi asetusarvo, sitä tummempi kuva. Voit tehdä säätöjä painamalla kaukosäätimen BRIGHTNESS +/ - painiketta. Säätää värin voimakkuutta. Mitä suurempi asetusarvo, sitä voimakkaammat värit. Pienemmällä asetusarvolla värit ovat haaleammat. Säätää värisävyä. Mitä suurempi asetusarvo, sitä vihertävämpi kuva. Mitä pienempi asetusarvo, sitä punaisempi kuva. Säätää värin lämpötilaa. D93: Vastaa televisioissa normaalisti käytettävää K värilämpötilaa. Antaa valkoiselle värille sinisen sävyn. D75: Vastaa standardia avustavaa K värilämpötilaa. Antaa neutraalin sävyn D93 - ja D65 -säätöjen väliltä. D65: Vastaa standardia K värilämpötilaa. Antaa valkoiselle värille punertavan sävyn. D55: Vastaa standardia avustavaa K värilämpötilaa. Antaa valkoisille värille punertavamman sävyn. Custom 1 to 5: Voit säätää, asettaa ja tallentaa haluamasi värilämpötilan. Tehtaan oletusarvot ovat seuraavat. Custom 1: Sama kuin värilämpötila-asetus D93. Custom 2: Sama kuin värilämpötila-asetus D75. Custom 3: Sama kuin värilämpötila-asetus D65. Custom 4: Sama kuin värilämpötila-asetus D55. Custom 5: Asetus, joka asettaa kirkkauden etusijalle. Vihje Voit säätä jokaisen kohdan värilämpötilan haluamaksesi. 24

25 Asetukset Sharpness [SHARPNESS] Expert Setting NR (Noise Reduction) MPEG NR (MPEG Noise Reduction) Smooth Gradation Film Mode Gamma Correction [GAMMA CORRECTION] Kuvaus Terävöittää kuvan ääriviivoja tai vähentää kuvakohinaa. Suurempi asetusarvo tuottaa terävämmän kuvan. Mitä pienempi asetusarvo, sitä pehmeämpi kuva ja vähemmän kohinaa. Voit tehdä säätöjä painamalla kaukosäätimen SHARPNESS +/ - painiketta. Vähentää kuvan karkeutta tai kuvakohinaa. Auto: Havaitsee kohinan tason ja vähentää kuvan kohinaa ja epätasaisuutta automaattisesti. High/Middle/Low: Valitse tulosignaalin epätasaisuutta ja kohinaa vastaava asetus. Off: NR (Noise Reduction) -toiminto ei ole käytössä. Vihje Tulosignaalista riippuen Auto -asetus ei välttämättä tunnista kohinan määrää oikein. Jos Auto -asetus tuottaa huonon kuvanlaadun, valitse asetukseksi High, Middle, Low tai Off. Vähentää kuvan palikoitumista ja hyttyskohinaa, varsinkin digitaalisilla signaaleilla. Auto: Havaitsee palikoitumisen ja ääriviivakohinan tason ja vähentää niitä automaattisesti. High/Middle/Low: Valitse tulosignaalin palikoitumista ja ääriviivakohinaa vastaava asetus. Off: MPEG NR (MPEG Noise Reduction) -toiminto ei ole käytössä. Vihje Tulosignaalista riippuen Auto -asetus ei välttämättä tunnista kohinan määrää oikein. Jos Auto -asetus tuottaa huonon kuvanlaadun, valitse asetukseksi High, Middle, Low tai Off. Tasoittaa kuvan tasaisten osien sävyvaihteluita. High/Middle/Low: Voit säätää efektin voimakkuutta. Off: Efekti ei ole käytössä. Valitse toistoasetus valitsemasi kuvalähteen mukaan. Auto: Sopii alkuperäisen kuvan liikkeen. Aseta tämä tavallisesti kohtaan Auto. Off: Toistaa kuvan progressiivisesti havaitsematta videosignaaleja automaattisesti. Säätää kuvan sävyntoisto-ominaisuuksia. Valitse haluamasi sävy 10 eri vaihtoehdosta. 1.8: Kirkas Tuottaa yleisesti kirkkaamman kuvan : Tumma Tuottaa yleisesti tummemman kuvan. Gamma 7: Simuloi filmin gammakäyrää. Gamma 8: Lisää kuvien terävyyttä. Valitse tämä asetus katsellessasi kirkkaassa ympäristöissä, kuten esimerkiksi olohuoneessa. Gamma 9: Tuottaa Gamme 8 -asetusta kirkkaamman kuvan. Gamma 10: Lisää kuvien terävyyttä. Valitse tämä asetus katsellessasi TV-ohjelmia jne. kirkkaassa ympäristöissä, kuten esimerkiksi olohuoneessa. Off: Gamma Correction -toiminto ei ole käytössä. 25

26 Asetukset Color Correction [COLOR CORRECTION] Kuvaus On: Säätää valittujen värien värisävyä, kylläisyyttä ja kirkkautta. Määritä väri toistamalla alla kuvatut vaiheet 1 ja 2. 1 Paina M/m valitaksesi Color Select ja paina tämän jälkeen </, valitaksesi värin, jota haluat säätää, vaihtoehdoista Red, Yellow, Green, Cyan, Blue ja Magenta. Clear White x.v.color Color Space [COLOR SPACE] 2 Paina M/m valitaksesi Hue, Saturation tai Brightness ja säädä ne haluamaksesi käyttäen painikkeita </, tarkkaillessasi projisoitua kuvaa. Off: Color Correction -efekti ei ole käytössä. Korostaa kirkkaita valkoisia värisävyjä. High/Low: Voit säätää Clear White -efektiä. Off: Clear White -efekti ei ole käytössä. Säädä tätä asetusta, kun kytket yksikön varusteeseen, joka tukee x.v.color-ominaisuutta ja x.v.color-videosignaalin toistoa. On: Voit toistaa x.v.color-videosignaalin. Off: x.v.color -toiminto ei ole käytössä. Saadaksesi lisätietoja kohteesta x.v.color, katso Tietoa x.v.color (sivu 47). Vihje x.v.color-ominaisuuden kytkeminen asentoon On kytkee gamman säädön pois päältä. Muuntaa väriavaruutta. BT.709: ITU-R BT.709 -väriavaruus, jota käytetään Blu-Ray-levyjen televisiotoistamiseen Blu-ray Disc. Tämä väriavaruus vastaa srgbväriavaruutta. Color Space 1: Tämä väriavaruus sopii TV-ohjelmien ja videokuvien, kuten urheilun, konserttien jne. katseluun. Color Space 2: Tämä väriavaruus sopii TV-ohjelmien, urheilun, konserttien ja muiden videokuvien katseluun kirkkaassa ympäristössä, kuten esimerkiksi olohuoneessa. Color Space 3: Tämä väriavaruus sopii elokuvien katseluun kirkkaassa ympäristöissä, kuten esimerkiksi olohuoneessa. Custom: Voit säätää väriavaruusasetusta. Input Lag Reduction Vihje Voit säätä jokaisen kohdan väriavaruuden haluamaksesi. Vähentää videon toistoviivettä. On: Tuottaa sulavan nopeasti liikkuvan videokuvan, jossa on lyhyempi jälkikuva. Off: Kytkee Input Lag Reduction -toiminnon pois päältä. Vihje Kun Input Lag Reduction -asetukseksi on valittu On, ei Motionflow-, NR- ja MPEG NR -asetuksia voi käyttää. 26

27 Screen-valikko Voit valita kuvakoon, kuvasuhteen jne. Huom! Nämä kohteet eivät välttämättä ole saatavilla, riippuen tulosignaalin tyypistä. Saadaksesi lisätietoja, katso Tulosignaalit ja säädettävät kohdat/asetukset (sivu 56). Kohteiden nimet ovat samat kuin kaukosäätimeen painetut nimet. Asetukset Aspect [ASPECT] Kuvaus Voit asettaa näytettävän kuvan kuvasuhteen nykyistä tulosignaalia varten (sivu 17). Voit asettaa toiminnon vain, kun videosignaali on olemassa. Normal: Tulosignaalin videokuva näytetään alkuperäisessä kuvasuhteessa, suurennettuna täyttämään valkokangas. Tämä tila on sopiva kuvasuhteiden 1,78:1 (16:9) ja 1,33:1 (4:3) projisoimiseen. V Stretch: Tämä on paras tila käytettäessä 2,35:1 kuvasuhteen valkokangasta projisoitaessa 2,35:1 kuvasuhteen videota kaupallisesti saatavilla olevalla anamorfisella objektiivilla. Kun valitset -valikon kohdasta V Stretch asetuksen Trigger Select, TRIGGER-liittimestä lähetetään 12 V -signaalia (sivu 35). Squeeze: Tällä asetuksella kuvasuhteiden 1,78:1 (16:9) ja 1,33:1 (4:3) videokuva näytetään oikeassa kuvasuhteessaan, kun käytetään kaupallisesti saatavilla olevaa anamorfista objektiivia. Stretch: Näyttää videon, joka on puristettu 1,33:1 (4:3) -kuvasuhteeseen 1,78:1 (16:9) -kuvasuhteesta. Vihje Valittavissa olevat kuvasuhdetilat riippuvat tulosignaalista (sivu 58). Kuvasuhdetta ei voi valita, jos tulosignaali tulee tietokoneesta (sivut 54, 55, 58). 27

28 Asetukset Blanking Kuvaus Tällä toiminnolla voit säätää näytettävän alueen valkokankaan kaikkien neljän reunan suhteen. On: Valitse säädettävä reuna valitsemalla Left, Right, Top tai Bottom M/m -painikkeilla. Säädä Blanking-asetusta </, -painikkeilla. Off: Kytkee Blanking-toiminnon pois päältä. Vihje Kuvasuhdeasetuksesta riippuen oikean tai vasemman puolen blankingasetus ei välttämättä ole käytettävissä. 28

29 Setup-valikko Setup-säätövalikossa projektori voidaan mm. palauttaa takaisin tehdasasetuksiin. Asetukset Status Language Menu Position High Altitude Mode Remote Start Kuvaus Määrittää, näkyykö toimintojen näyttö valkokankaalla vai ei. Valitse asetuksesi Off jos haluat kytkeä pois muut näytöt paitsi valikot, virrankatkaisun ilmoituksen ja varoitusviestit. Valitsee valikoiden ja viestien kielen. Voit muuttaa valikon sijaintia ruudussa. Bottom Left: Valikko näytetään ruudun alavasemmassa osassa. Center: Valikko näytetään keskellä ruutua. Vaihtaa yksikön toimimaan vallitsevassa ilmakehän paineessa. On: Valitse tämä asetus, jos yksikköä käytetään yli metrin korkeudella merenpinnasta. Off: Valitse tämä asetus, jos yksikköä käytetään normaalissa ilmanalassa. Vihje Kun asetus on On, tuulettimen ääni nousee hieman, sillä tuuletin pyörii nopeammin. Asettaa Remote Start -asetukset. On: Voit kytkeä virran päälle verkkoon liitetystä tietokoneesta tai muusta laitteesta. Off: Kytkee Remote Start -toiminnon pois päältä. Vihje Toiminnon käyttämiseksi yksikön tulisi olla jo liitettynä verkkoon (sivu 37). Virran kytkemiseksi päälle Remote Start -toiminnolla tietokoneesta tai muusta laitteesta on lähetettävä erityiskomento. Ota yhteys Sonyn huoltoliikkeeseen saadaksesi lisätietoja. Huom! Kun Remote Start -asetukseksi on valittu On, yksikkö kuluttaa enemmän virtaa valmiustilassa. Jos Network Management - asetukseksi valitaan On, muutetaan Remote Setting -asetukseksi automaattisesti Off, eikä asetusta voi muuttaa. 29

30 Asetukset Network Management Power Saving Lamp Setting Kuvaus On: Valitse tämä asetus, kun yksikköön on liitetty verkkoon ja on jatkuvasti yhteydessä projektorin hallintalaitteistoon. Huom! Kun Network Management -asetukseksi on valittu On, verkkotoiminto on jatkuvasti päällä. Valitse Network Management - asetukseksi Off normaalikäytössä. Jos valitset On, yksikön virrankulutus kasvaa. Asettaa virransäästötilan. Standby: Jos signaalia ei havaita 10 minuutin ajan, virta sammutetaan automaattisesti ja yksikkö menee valmiustilaan. Off: Kytkee virransäästötilan pois päältä. Valitse haluamasi säätö, kun vaihdat lamppuja (sivu 48). 30

31 Function-valikko Function-valikossa vaihdetaan yksikön toimintaan liittyviä asetuksia. Asetukset 3D Settings 2D-3D Display Sel. 3D Glasses Bri ness Kuvaus Voit muuttaa 3D-toiminnon asetuksia. Käytä videokuvan muuttamiseen arvosta 2D arvoon 3D. Auto: Näyttää 3D-videokuvaa, kun sisääntuleva HDMI-signaali sisältää 3D-tietoa*. Näyttää 2D-videokuvaa muilla sisääntulevilla signaaleilla. 3D: Näyttää 3D-videokuvaa kohdassa 3D Format valitun 3Djärjestelmän mukaisesti. Jos yksikköön tulee kuitenkin 3D-tietoa sisältävä HDMI-signaali, näytetään 3D-videokuvaa HDMI-signaalin 3D-tiedon mukaisesti. 2D: Näyttää 2D-videokuvaa. * 3D-tiedot ovat lisätietoja, joilla 3D havaitaan. Jotkut HDMI-signaalit sisältävät lisätietoja, joiden avulla 3D-kuva tunnistetaan, mutta jotkut eivät sisällä näitä tietoja. 3D Format: Aseta 3D-järjestelmä, kun HDMI-signaalit eivät sisällä 3Dtietoa. Simulated 3D: Muuntaa 2D-videokuvan 3D-videokuvaksi. Tämä asetus voidaan tehdä ainoastaan HD-signaalien sisääntulolle. Simuloidun 3D-ominaisuuden teho saattaa olla rajallinen, riippuen videolähteestä. Eri ihmiset näkevät 3D-videokuvan eri tavoin. Side-by-Side: Valitse tämä näyttääksesi 3D-kuvat kahtena samanlaisena kuvana vierekkäin. Over-Under: Valitse tämä näyttääksesi 3D-kuvat kahtena samanlaisena kuvana päällekkäin. Vihje Asetusta 2D-3D Display Sel. ei voi asettaa arvoon 3D joillekin videolähteille. Katso käytettävissä olevat 3D-signaalit kohdasta Yhteensopivat 3D-signaalit (sivu 57). Simuloidun 3D-ominaisuuden teho voi olla rajoitettu valkokankaan koosta ( tuumaa suositeltu) ja videolähteestä riippuen. Valikkonäytössä on haamukuva, kun 3D-videokuvaa näytetään, ja sitä on parasta katsella 3D-laseilla. Tarkoitettu kuvan kirkkauden säätämiseen katseltaessa 3D-videokuvaa. Voit valita kirkkauden asetukseksi High, Medium tai Low. 31

32 Asetukset 3D Depth Adjust Simulated 3D Effect Dynamic Range Settings Lock Kuvaus Valkokankaalla näytettävän 3D-videokuvan syvyyden säätämiseen. Tämä asetus voidaan valita vain, kun 3D-formaatiksi on valittu jokin muu kuin Simulated 3D. Syvyys Etuos Normaali Syvyys Suosittelemme, että 3D Depth Adjust -asetukseksi valitaan 0. 3Dvideokuvaa saattaa olla vaikea katsella, riippuen kohdan 3D Depth Adjust asetuksesta. Tarkoitettu 3D-tehosteen säätämiseen, kun 2D-sisältö muunnetaan 3Dvideokuvaksi. Voit valita tehosteeksi High, Middle tai Low. Vihje Eri ihmiset näkevät simuloidulla 3D-toiminolla muunnetut 3Dvideokuvat eri tavoin. Tässä valikossa voit asettaa HDMI 1- ja HDMI 2-liittimien videon tulotason. Auto: Asettaa tulotason automaattisesti. Limited: Videon tulotaso asetetaan signaaleille Full: Videon tulotaso asetetaan signaaleille Huom! Jos liitetyn HDMI-laitteen videon lähtöasetus ei ole asetettu oikein, voi videon tummat ja vaaleat alueet näkyä liian tummina tai vaaleina. Lukitsee valikkokohteiden asetukset käyttäjävirheen estämiseksi (sivu 34). Off: Peruuttaa Settings Lock -asetuksen. Level A: Ryhmän 1 kohteita (alla) ei näytetä valikossa, eikä niitä voi käyttää. Level B: Ryhmän 1 ja 2 kohteita (alla) ei näytetä valikoissa, eikä niitä voi käyttää. 32

33 Settings Lock -asetuksen lukitsemat kohteet Ryhmä 1 Ryhmä 2 Picture-valikko Reset Reality Creation Advanced Iris Contrast Enhancer Lamp Control Motionflow Contrast Brightness Color Hue Color Temp. Sharpness NR MPEG NR Smooth Gradation Film Mode Gamma Correction Color Correction Clear White x.v.color Color Space Setup-valikko Status Language Menu Position High Altitude Mode Remote Start Network Management Lamp Setting Function-valikko Dynamic Range Installation-valikko Image Flip Trigger Select Panel Alignment Network Setting 33

34 Installation-valikko Installation-valikossa voidaan muuttaa asennuksen asetuksia. Asetukset Image Flip Trigger Select Kuvaus Kääntää kuvan valkokankaalla vaaka- ja/tai pystysuunnassa. HV: Kääntää kuvan vaaka- ja pystysuunnassa. H: Kääntää kuvan vaakasuunnassa. V: Kääntää kuvan pystysuunnassa. Off: Kuva ei käänny. Käytä tätä, kun kuva heijastetaan takaa projektorin avulla tai jos projektori asennetaan kattoon. Vaihtaa TRIGGER-liittimien lähtötoiminnon. Off: Kytkee TRIGGER-liittimen toiminnon pois päältä. Power: Lähettää 12V-signaaleja TRIGGER-liittimestä, kun laite on päällä. TRIGGER-liitin ei lähetä mitään signaaleja, kun laite on valmiustilassa. V Stretch: Toimii Aspect -asetuksen kohdan V Stretch (sivu 28) kanssa ja lähettää 12 V-signaalia TRIGGER-liittimestä. 34

35 Asetukset Panel Alignment Kuvaus Tällä ominaisuudella voit säätää merkkien väreissä olevien aukkojen tai valkokankaalla näkyvän kuvan. On: Säätää väreissä olevat aukot valinnoilla Adjust Color tai Adjust Item. Adjust Item: Valitsee alapuolelta, miten säädöt tehdään. Shift: Siirtää koko kuvaa ja tekee säädöt. Zone: Valitse halutun alueen ja tekee säädöt. Adjust Color: Määrittää halutun värin säätämään aukkojen värin. Valitse R (Punainen) tai B (Sininen) määrittämään G :hen (Vihreä) perustuvat asetukset. Pattern Color: Valitse R/G (Punainen ja vihreä) tai R/G/B (Punainen, vihreä, sininen), kun Adjust Color on R (Punainen). Valitse B/G (Sininen ja vihreä) tai R/G/B (Punainen, vihreä, sininen) silloin, kun Adjust Color on B (Sininen). Adjust: Adjust Color -kohdassa valitun värin siirto- ja aluesäätö voidaan tehdä painikkeilla </,, M/m. Kun Shift on valittu: Määritä vaakasuunnan (H) asetukset </, - painikkeilla ja pystysuunnan (V) asetukset M/m -painikkeilla siirtosäädön näytöllä. Kun Zone on valittu: Valitse vaakasuunnan säädettävä kohta (H position) painikkeilla </, ja pystysuunnan kohta (V position) painikkeilla M/m ja paina sitten. Valitse vaakasuuntaisen säädön (H direction) määrä painikkeilla </, ja pystysuuntaisen säädön (V direction) määrä painikkeilla M/m. Voit valita säädettävän kohdan uudelleen painamalla. Reset: Palaa tehtaalla säädettyihin asetuksiin. Off: Optimoidut tiedot on esiasetettu. Huom! Yllä tehdyt säädöt saattavat tehdä väreistä epätasaisia tai muuttaa erottelutarkkuutta. 35

36 Asetukset Network Setting IPv4 Setting IPv6 Information Kuvaus Säätää Internet-protokollan asetukset. IP Address Setup: Määrittelee IP-osoitteen valintatavan. Auto(DHCP): IP-osoite saadaan automaattisesti DHCP-palvelimelta, kuten reitittimeltä. Manual: IP-osoite määritellään manuaalisesti. Kun IP Address Setup -asetukseksi on valittu Manual, valitse kohde </,-painikkeilla ja syötä arvo M/m-painikkeilla. Kun olet määrittänyt kaikki kohteet, valitse Apply ja paina painiketta. Asetukset tallennetaan. IP Address: Määrittelee yksikön IP-osoitteen. Subnet Mask: Määrittelee yksikön aliverkon peitteen. Default Gateway: Määrittelee yksikön oletusyhdyskäytävän. MAC Address: Määrittelee yksikön MAC-osoitteen. Tätä ei voi muuttaa. Apply: Kytkee päälle manuaalisesti määritellyn IP-osoitteen. Näyttää IPv6-tiedot. Jos haluat määritellä IPv6 IP-osoitteen, tee se verkkoselaimella (sivu 39). 36

37 Information-valikko Information -valikossa näkyy mallin nimi, sarjanumero, tulosignaalin tyyppi, ohjelmistoversio sekä kuinka kauan lamppu on ollut käytössä. Mallin nimi Sarjanumero Signaalin tyyppi Ohjelmistoversio Kohteet Model Name Serial No. Signal type Software Version Lamp Timer Kuvaus Näyttää mallin nimen. Näyttää sarjanumeron. Näyttää tulosignaalin tyypin. Kun tulosignaali sisältää 3D-tietoa, näyttää tulosignaalin tyypin ja 3D-formaatin. Näyttää ohjelmistoversion. Osoittaa, kuinka kauan lamppu on ollut käytössä (kokonaiskäyttöaika). Huom! Et voi säätää tai vaihtaa yllä mainittuja kohtia. Tietoa esivalintamuistinumerosta Tähän laitteeseen on esitallennettu oikeat oletuskuva-asetukset tulosignaaleille, jotka on mainittu kohdassa Esivalintasignaalit (sivu 54) (esiasetusmuisti). Kun yksikköön syötetään tulosignaalia, projektori tunnistaa signaalin tyypin automaattisesti, hakee sitä koskevat tiedot esivalintamuistista ja säätää kuvan optimaaliseksi. Signaalin tyyppi näytetään Information -valikossa. Huom! Tietokonesignaalista riippuen osa näytöstä voi näkyä väärin tai olla piilossa. 37

38 Verkkotoimintojen käyttö Verkkoyhteys mahdollistaa seuraavien toimintojen käytön: Yksikön tilan tarkistaminen verkkoselaimella. Yksikön verkkoasetusten määrittäminen. Verkkoseuranta ja -hallinta kontrolliprotokollalla (SDAP [Advertisement], SDCP [PJ Talk], DDDP [AMX], Crestron RoomView, Control4). Huomautuksia Kun liität tämän projektorin verkkoon, konsultoi verkon järjestelmänvalvojaa. Verkon on käytettävä salausta. Kun käytät projektoria liitettynä verkkoon, mene ohjausikkunaan verkkoselaimella ja vaihda oletusasetuksina määriteltyjä käyttörajoituksia (sivu 41). Suosittelemme salasanan vaihtamista säännöllisesti. Kun olet vaihtanut asetukset verkkoselaimen avulla, sulje verkkoselain kirjautuaksesi ulos. Kuvauksessa käytetyt valikkonäytöt voivat poiketa käyttämäsi mallin näytöistä. Tuetut verkkoselaimet: Internet Explorer 8/ 9/10/11. Valikko näkyy vain englanniksi. Jos selaimessa on valittu asetus [Use a proxy server], kun yksikköä käytetään tietokoneesta, poista valinta, jotta käyttö ilman välityspalvelinta olisi mahdollista. AMX DDDP ei ole yhteensopiva IPv6- protokollan kanssa. Nämä verkkotoiminnot ovat käytettävissä, kun yksikkö on kytketty päälle. Yksikön ohjausikkunan avaaminen verkkoselaimella 1 Kytke LAN-kaapeli LAN-kaapeli (suora) (ei sisälly toimitukseen) LANliitäntä Keskitin, reititin jne. 2 Määritä yksikön verkkoasetukset Installation -valikon kohdassa Network Setting (sivu 37). 3 Avaa tietokoneen verkkoselain, kirjoita osoitekenttään seuraava osoite ja paina Enter-näppäintä. (xxx.xxx.xxx.xxx: yksikön IP-osoite) Yhdistettäessä IPv6-osoitteeseen xxxx] Voit tarkistaa yksikön IP-osoitteen Installation -valikon kohdasta Network Setting. Verkkoselaimeen aukeaa seuraava ikkuna: 39

39 Ohjausikkunan käyttäminen Sivun vaihtaminen Kun olet määrittänyt verkkoasetukset, voit avata ohjausikkunan noudattamalla tämän ohjeen vaihetta 3. Voit valita haluamasi asetussivun napsauttamalla jotakin sivunvaihtopainiketta. Sivunvaihtopainikkeet Käyttörajoitusten määrittäminen Voit estää käyttäjää pääsemästä tietylle sivulle. Administrator: Pääsy sallittu kaikille sivuille User: Pääsy sallittu kaikille sivuille paitsi sivulle Setup Kun menet sivulle Setup ensimmäistä kertaa, syötä autentikointi-ikkunassa root käyttäjänimeksi ja Projector salasanaksi. Kun kirjaudut sisään ensimmäistä kertaa, näytetään sinulle ikkuna, jossa sinua pyydetään vaihtamaan salasana. Noudata näytöllä olevia ohjeita vaihtaaksesi salasanan. Järjestelmänvalvojan oletuskäyttäjänimi on root. 40

40 Syöttökenttä [Administrator] Syöttökenttä [User] Salasanan voi vaihtaa Setup-sivun Password-sivulta. Vaihda salasana poistamalla asetettu salasana (*****) ja antamalla uusi. Järjestelmänvalvojan ja käyttäjän salasanan tulisi olla 8-16 merkkiä pitkä ja sisältää sekä kirjaimia että numeroita. Kirjaimien kirjainkoko on merkitsevä. Uudeksi salasanaksi ei voi asettaa oletussalasanaa Projector. Huom! Jos unohdat salasanan, ota yhteyttä valtuutettuun Sony-huoltoliikkeeseen. Yksikön tietojen tarkistaminen Voit tarkistaa yksikön asetukset sivulla Information. Information-alue 41

41 Virheiden käsittely Vianetsintä Jos yksikkö ei toimi asianmukaisesti, yritä ensin selvittää ja poistaa ongelma seuraavia ohjeita noudattaen. Jos ongelma ei poistu, ota yhteys Sonyn valtuutettuun huoltoliikkeeseen. Virta Häiriö Syy ja korjaustoimenpiteet Sivu Virta ei kytkeydy päälle. Laite ei ehkä käynnisty mikäli sammutit sen?/1 (ON/ STANDBY)-kytkimellä ja yrität käynnistää sitä uudelleen heti. Odota noin 1 minuutti, ennen kuin kytket virran päälle. Virta kytkeytyy yhtäkkiä pois päältä. Kiinnitä lampun suojus huolellisesti ja kiristä sitten ruuvit 49 hyvin. Sulje suodattimen kotelo huolellisesti. 50 Tarkista varoitusvalot. 45 Varmista, että Power Saving -asetukseksi Setup - 31 valikossa on valittu Standby. Aseta Power Saving -asetukseksi Off. 31 Kuva Häiriö Syy ja korjaustoimenpiteet Sivu Ei kuvaa. Tarkista, että ulkoisen laitteiston liitäntäkaapeli on kunnolla 12 kiinni. Valitse oikea kuvalähde INPUT-painikkeella. 14 Tarkista, onko tietokonesignaali asetettu lähetettäväksi ulkoiseen monitoriin. Jos kannettavan tietokoneen kuvasignaali lähetetään sen omaan monitoriin ja ulkoiseen näyttöön, ei ulkoisen monitorin kuva välttämättä näy oikein. Aseta tietokone syöttämään signaali ainoastaan ulkoiselle monitorille. Kuvassa on haamukuvia. Videokuvat näytetään 3D:nä. Katsele 3D-videokuvaa 3Dlasien avulla tai valitse asetuksen 2D-3D Display Sel. arvoksi 2D. Videon kirkas tai tumma alue näkyy liian kirkkaana tai tummana. Tämä ongelma saattaa esiintyä, kun tulosignaalin taso on jokin muu kuin HDMI-standardin mukainen. Vaihda liitetyn laitteiston signaalin lähetystaso tai vaihda yksikön Function -valikosta Dynamic Range. 15, 32 Kuva on liian tumma. Säädä Contrast tai Brightness oikein Picture - 24 valikosta. Kuva ei ole tarkka. Säädä tarkennus. 11 Objektiiviin on tiivistynyt kosteutta. Jätä yksikköön virta päälle noin kahden tunnin ajaksi. Merkkien tai kuvan värit eivät ole oikein. Valitse haluttu rekisteröintiväri kohdassa Panel Alignment Installation -valikossa

42 Häiriö Syy ja korjaustoimenpiteet Sivu Kuva jää ruudulle. (jäännöskuva) Näyttö Kaukosäädin 3D-videokuva Kun suurikontrastinen liikkumaton kuva on näkyvissä pitkän aikaa, ruudulle saattaa jäädä jäännöskuva. Se on vain väliaikainen. Virran katkaiseminen hetkeksi poistaa jäännöskuvan. Häiriö Syy ja korjaustoimenpiteet Sivu Näyttöikkunat eivät näy. Aseta Setup -valikon Status -asetukseksi On. 30 Tarkista, pitäisikö ON/STANDBY-merkkivaloon syttyä 8 vihreä valo. Kun ON/STANDBY-merkkivalo vilkkuu vihreänä, on yksikkö käynnistymässä. Odota, kunnes se lopettaa vilkkumisen ja palaa tasaisesti vihreänä. Mallinimi ei häviä ruudulta. Yksikön näyttötila on ehkä asetettu ostohetkellä. Kysy ohjeita paikalliselta jälleenmyyjältä tai Sonyn valtuutetusta huoltoliikkeestä. Häiriö Syy ja korjaustoimenpiteet Sivu Kaukosäädin ei toimi. Paristot ovat mahdollisesti lopussa. Vaihda uudet paristot. Aseta paristot oikein niiden napaisuuden mukaan. Jos kaukosäätimen tunnistimen lähellä on loisteputkivalaisin, yksikön toiminta saattaa häiriintyä. Varmista yksikön kaukosäätimen tunnistimen sijainti. 4 Häiriö Syy ja korjaustoimenpiteet Sivu Videokuva ei vaikuta 3Dvideokuvalta. Tarkista, että 3D-lasit on kytketty päälle. 15 Varmista, että 3D-lasien paristo on ladattu eikä tyhjä. Valitse 2D-3D Display Sel. -asetukseksi Auto tai 3D. 32 Tarkista, että tulosignaalit ovat 3D-yhteensopivia 57 signaaleja. 3D-tulosignaalia ei välttämättä voi hyväksyä riippuen liitetystä AV-valitsimesta/AV-vahvistimesta/ulkoisesta laitteistosta. Jos 3D-tulosignaalia ei hyväksytä, tarkista AVvalitsimen/AV-vahvistimen/ulkoisen laitteiston määrittelyt ja/tai asetukset. Kun kuvaa katsellaan liian kaukana yksiköstä, 3D-lasit eivät välttämättä näytä kuvaa oikein. Valkokankaan koko on virheellinen. Säädä suurennusta pienemmäksi tai katsele kuvaa kauempana valkokankaasta. Katso lisätietoja kohdista Varotoimet käyttöä varten ja 3D-lasien käyttäminen

43 Andet Häiriö Syy ja korjaustoimenpiteet Sivu Tuuletin on äänekäs. Tarkista Setup -valikosta High Altitude Mode - 30 asetus. Tarkista, että huoneen lämpötila ei ole liian korkea. Katso yksikön asennusvaatimukset. Tuulettimen pyörimisnopeus kasvaa, jotta projektorin komponenttien luotettavuus säilyisi tilassa, jossa lämpötila on normaalia korkeampi. Tuulettimen ääni nousee hieman. Normaali lämpötila on noin 25 C. Objektiivin liikettä ei voida säätää. Objektiivin liikettä ei voida säätää yli liikerajojen. Säätää objektiivin liikettä liikerajojen sisällä. 10, 62 44

44 Varoitusvalot ON/STANDBY- tai WARNING-merkkivalo palaa tai vilkkuu, jos projektorissa on jokin ongelma. ON/STANDBYmerkkivalo WARNINGmerkkivalo Kiinnitä lampun suojus huolellisesti ja kiristä sitten ruuvit hyvin (sivu 49). Sulje suodattimen kotelo huolellisesti (sivu 50). Lampun lämpötila on epätavallisen korkea. Kytke virta pois päältä ja odota lampun jäähtymistä. Kytke virta tämän jälkeen takaisin päälle. Jos vika jatkuu, lamppu voi olla käyttöikänsä lopussa. Vaihda tässä tapauksessa lamppu uuteen (sivu 48). Projektorin sisälämpötila on epänormaalin korkea. Tarkista, että ilmanvaihtoaukot eivät ole tukossa ja tarkista, mikä on laitteen käyttöpaikan korkeus merenpinnasta. Tuuletin on rikki. Ota yhteys Sonyhuoltoliikkeeseen. Vilkkuvat/syttyvät merkkivalot Vilkahdusten määrä Kahdesti (Punainen valo vilkkuu) Kolmesti (Punainen valo vilkkuu) (Punainen valo vilkkuu) Molemmat merkkivalot vilkkuvat Kahdesti Kolmesti Syy ja korjaustoimenpiteet Huom! Kun muu kuin edellä mainittu varoitusvalo alkaa vilkkua ja häiriö jatkuu edellä mainituista toimenpiteistä huolimatta, ota yhteyttä Sonyyn. 45
