1 GLAMOX C10 KLASSISIA RATKAISUJA Helppo, tehokas ja klassisen tyylikäs valaisintuoteperhe

2 GLAMOX C10 - klassisia ratkaisuja Glamox C10 on helppo ja tehokas klassisen tyylikäs valaisintuoteperhe. Tuotekehittelijämme ja suunnittelijamme ovat kehittäneet hyvin monikäyttöisen tuoteperheen. Glamox C10 on tukeva ja laadukas valaisin, jonka valaistustekniset ominaisuudet täyttävät tärkeimmät valaistuksen osa-alueet. Valikoima on tarkasti valittu täyttämään yleisimmät tarpeet. Tuloksena on kilpailukykyinen valaisin, jonka käytettävyys on huippuluokkaa. «Muotoilun avulla tuotteesta luodaan ymmärrettävä ja vetoava kuva käyttäjälle. Yksinkertaisella ja tukevalla olemuksellaan C10 on johdonmukaisesti ja yhteinäisesti muotoiltu sarja.» Suunnittelija Sigbjørn Windingstad, Formel Industridesign AS Luettelon kuvien ja teknisten tietojen virheettömyys on pyritty varmistamaan huolellisesti. Glamox varaa itselleen oikeuden tehdä luettelossa esiintyviin tuotteisiin teknisiä muhutoksia. Emme vastaa valikoimaan tehtävien muutosten seurauksista emmekä painovirheistä. Glamox ei vastaa tällaisten virheiden seurauksista luettelon käyttäjille. GLAMOX C

3 GLAMOX C10 - helppo ja tehokas Glamox C10 on suunniteltu T5-loistelampuille ja voidaan toimittaa yksi-, kaksi-, kolme- tai nelilamppuisena. Valittavana on viisi eri optiikka, joka tekee Glamox C10 - valaisimesta monikäyttöisen ja helposti sovellettavan eri ympäristöihin ja käyttökohteisiin. Glamox C10 - sarjassa on saatavana upotettava malli, kaksi pinta-asennettavaa mallia, kolme ripustettavaa mallia ja malli seinäasennukseen. Kaikki sopivat asennettaviksi yleisimpiin kattotyyppeihin. Sisällysluettelo Glamox C10-tuoteperhe Glamox C10-R Glamox C10-S Glamox C10-S Glamox C10-S Glamox C10-S T Glamox C10-P Glamox C10-P Ripustus/Tarvikkeet C10-P1/S Glamox C10-P Ripustus/Tarvikkeet C10-P2/S Glamox C10-P Tarvikkeet Ripustus Glamox C10-W Turvavalo Sensori

4 GLAMOX C10 Tuoteperhe Puhdas muotoilu Glamox C10 - tuoteperhe on muotoilultaan puhdas ja klassinen. Kehitystyön haasteena oli tarpeeksi laaja valikoima, kustannustehokkaat ratkaisut ja käytettävyys. GLAMOX C10 - valaisinta on helppo suositella sen hyvän teknisen toteutuksen vuoksi. Se antaa valaistussuunnitteluun ainutlaatuisia mahdollisuuksia klassisen ja neutraalin muotoilunsa avulla. Glamox C10 tekee helpoksi täyttää erilaisia valaistuksen asettamia vaatimuksia ja sitä voi yhdistellä muihin arkkitehtonisiin ratkaisuihin. Tehokas valaistustekniikka Glamox C10 valaisimien tärkein tehtävä on vastata modernin valaistuksen asettamiin teknisiin haasteisiin. Glamox C10 - valaisimella on korkea hyötysuhde ja useita valonjakovaihtoehtoja. Eri ympäristöihin löytyy vaihtoehto valonjaosta ylös ja alas sekä viidestä eri optiikasta. Glamox C10 sarjaa voidaan käyttää läpi koko rakennuksen riippumatta valaistusteknisistä vaatimuksista. 4

5 Sopiva valikoima Sarjan tuotevalikoima on tarkkaan harkittu. Glamox C10 - tuoteperhe tarjoaa juuri oikean ratkaisun kuhunkin tarpeeseen ei enempää eikä vähempää. Selkeä tuotevalikoima tekee Glamox C10 -tuoteperheen suunnittelun, tilauksen ja toimituksen nopeaksi ja helpoksi. Se kattaa useimmat valaistuksen tarpeet ja on helposti saatavilla. Hyvä jakelukapasiteetti Selkeän Glamox C10 - tuotevalikoiman tavoite on hyvä saatavuus ja jakelukapasiteetti. Tämä on saavutettu suunnittelemalla helppo, tehokas ja toiminnallinen valaisin, optimoimalla tuotevalikoima ja selkeyttämällä logistiikkaa, tuotantoa ja varastointia. Rajoitettu ja tarkkaan valittu tuotevalikoima merkitsee kustannustehokasta varastointia. Se tarkoittaa myös sitä, että suosituimmat tyypit voidaan toimittaa heti ja kun vaihtoehtoisia tyyppejä tarvitaan, nekin voidaan toimittaa minimaalisessa ajassa. Glamox C10 tuoteperheen päämäärä on olla selkeä ensimmäinen vaihtoehto, kun kyse on nopeasta ja täsmällisestä toimituksesta. 5

6 6

7 GLAMOX C10-R GLAMOX C10-R soveltuu erityisesti T-profiilikattoihin. Valaisin voidaan toimittaa loistelamput asennettuina sekä varustettuna liitosjohdolla ja pistotulpalla nopeaa ja helppoa asennusta varten. Saatavana myös rungon pikaliitinkytkentä. GLAMOX C10-R toimitetaan LL ja WL optiikalla moduulikokoisena; 600 x 600 ja 300 x

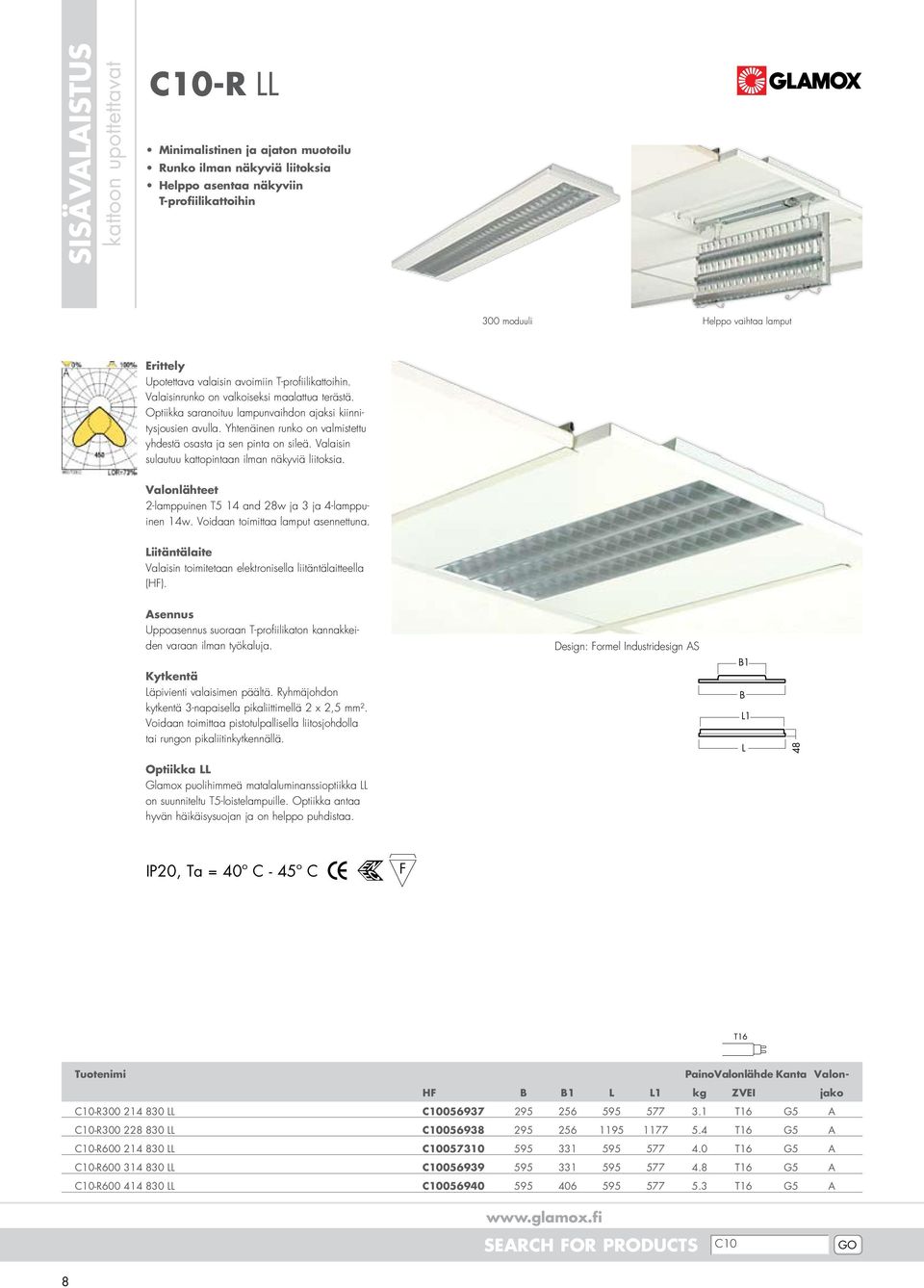

8 SISÄVALAISTUS kattoon upottettavat C10-R LL Minimalistinen ja ajaton muotoilu Runko ilman näkyviä liitoksia Helppo asentaa näkyviin T-profiilikattoihin 300 moduuli Helppo vaihtaa lamput Erittely Upotettava valaisin avoimiin T-profiilikattoihin. Valaisinrunko on valkoiseksi maalattua terästä. Optiikka saranoituu lampunvaihdon ajaksi kiinnitysjousien avulla. Yhtenäinen runko on valmistettu yhdestä osasta ja sen pinta on sileä. Valaisin sulautuu kattopintaan ilman näkyviä liitoksia. Valonlähteet 2-lamppuinen T5 14 and 28w ja 3 ja 4-lamppuinen 14w. Voidaan toimittaa lamput asennettuna. Liitäntälaite Valaisin toimitetaan elektronisella liitäntälaitteella (HF). Asennus Uppoasennus suoraan T-profiilikaton kannakkeiden varaan ilman työkaluja. Kytkentä Läpivienti valaisimen päältä. Ryhmäjohdon kytkentä 3-napaisella pikaliittimellä 2 x 2,5 mm². Voidaan toimittaa pistotulpallisella liitosjohdolla tai rungon pikaliitinkytkennällä. Optiikka LL Glamox puolihimmeä matalaluminanssioptiikka LL on suunniteltu T5-loistelampuille. Optiikka antaa hyvän häikäisysuojan ja on helppo puhdistaa. Design: Formel Industridesign AS B1 B L1 L 48 IP20, Ta = 40º C - 45º C F T16 Tuotenimi Paino Valonlähde Kanta Valon- HF B B1 L L1 kg ZVEI jako C10-R LL C T16 G5 A C10-R LL C T16 G5 A C10-R LL C T16 G5 A C10-R LL C T16 G5 A C10-R LL C T16 G5 A SEARCH FOR PRODUCTS C10 go 8

9 SISÄVALAISTUS kattoon upottettavat C10-R WL Minimalistinen ja ajaton muotoilu Runko ilman näkyviä liitoksia Helppo asentaa näkyviin T-profiilikattoihin Helppo kytkeä 300 moduuli Erittely Upotettava valaisin avoimiin T-profiilikattoihin. Valaisinrunko on valkoiseksi maalattua terästä. Optiikka saranoituu lampunvaihdon ajaksi kiinnitysjousien avulla. Yhtenäinen runko on valmistettu yhdestä osasta ja sen pinta on sileä. Valaisin sulautuu kattopintaan ilman näkyviä liitoksia. Valonlähteet 2-lamppuinen T5 14 and 28w ja 3 ja 4-lamppuinen 14w. Voidaan toimittaa lamput asennettuna. Liitäntälaite Valaisin toimitetaan elektronisella liitäntälaitteella (HF). Asennus Uppoasennus suoraan T-profiilikaton kannakkeiden varaan ilman työkaluja. Kytkentä Läpivienti valaisimen päältä. Ryhmäjohdon kytkentä 3-napaisella pikaliittimellä 2 x 2,5 mm². Voidaan toimittaa pistotulpallisella liitosjohdolla tai rungon pikaliitinkytkennällä. Optiikka WL Valkoiseksi maalattu alumiinilamelli, merkintä WL. Design: Formel Industridesign AS B1 B L1 L 48 IP20, Ta = 40ºC-45ºC F Pyydettäessä SEARCH FOR PRODUCTS C10 go 9

10

11 GLAMOX C10-S1/C10-S2 GLAMOX C10-S1 on sopiva valinta useimpiin kohteisiin sen ajattoman ja puhtaan muotoilunsa ansiosta. Se voidaan asentaa suoraan kattopintaan tai ripustaa. GLAMOX C10- S1 toimitetaan moduulikokoisena; 150, 225, 440 ja 480. Valittavia optiikoita ovat WL, LL, SL ja DL. GLAMOX C10-S2 on muotoilultaan kiinnostavan moderni. Se toimitetaan yksi- tai kaksilamppuisena yhdellä valoaukolla. GLAMOX C10-S2 voidaan asentaa suoraan kattopintaan tai ripustaa. Valittavia optiikoita ovat WL, LL, SL/SU ja DL/DU. 11

12 SISÄVALAISTUS pinta-asennus kattoon C10-S1 LL/LU Minimalistinen ja ajaton muotoilu Pinta-asennettava tai ripustettava Joustava valaistustekniikka Voidaan asentaa jonoksi Erittely Ripustettava tai pinta-asennettava valaisin C10 sarjan muotoilulla. Valaisinrunko on vakiona valkoiseksi maalattua terästä, valkoiset synteettiset päätykappaleet. Hopeanharmaa (RAL 9006) toimitetaan tilaksesta. Optiikka lukittuu paikalleen asennettaessa ja saranoituu lampunvaihdon ajaksi kiinnitysjousien avulla. Toimitetaan moduulileveyksinä 150, 225, 440 ja 480. Useimpiin versioihin voidaan integroida LED-turvavalo (tavallinen, itsetestaava tai DALI-malli), läsnäolotunnistin tai yhdistetty läsnäolo- ja päivänvalotunnistin. Valonlähteet Yksi, kaksi, kolme tai neljä T5-lamppua sekä HE ja HO. Voidaan toimittaa lamput asennettuna. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF) tai analogisesti 1-10V himmennettävänä (HFDa). Voidaan toimittaa myös digitaalisesti ohjaavalla DSI (HFDd) tai DALI liitäntälaitteella. Asennus Asennus suoraan kattopintaan tai ripustuskiskoon. Voidaan myös ripustaa pikasäädettävällä vaijerilla, jolloin liitosjohto toimii toisen pään ripustimena. Ainutlaatuista ripustusjärjestelmää voidaan käyttää myös vinoissa katoissa. Ripustustettaessa tasapaino tilattava erikseen. Ripustimet tilattava erikseen. Kytkentä Läpivienti valaisimen päältä tai päätykappaleista. Ryhmäjohdon kytkentä 5-napaisella pikaliittimellä 5 x 2 x 2,5 mm². Optiikka LL/LU Glamox puolihimmeä matalaluminanssioptiikka LL/ LU on suunniteltu T5-loistelampulle. Optiikka antaa hyvän häikäisysuojan ja on helppo puhdistaa. LU optiikkassa käytetään kahta lamppua samassa valoaukossa. Design: Formel Industridesign AS B 52 E C C1 40 L IP20, Ta = 30ºC HO/ Ta = 45ºC HE F T16 Tuotenimi Paino Valonlähde Kanta Valonjako HF DALI HFDa B L C C1 E kg ZVEI C10-S LL C C C T16(T5) G5 A C10-S LL C C C T16(T5) G5 A C10-S LL C C C T16(T5) G5 A C10-S LU C C T16(T5) G5 B C10-S LU C C T16(T5) G5 B C10-S LU C C T16(T5) G5 B C10-S LL C C C T16(T5) G5 A C10-S LL C C C T16(T5) G5 A C10-S LL C C C T16(T5) G5 A C10-S LL C C C T16(T5) G5 A C10-S LL C C C T16(T5) G5 A 12 SEARCH FOR PRODUCTS C10 go

13 SISÄVALAISTUS pinta-asennus kattoon C10-S1 SL/SU Minimalistinen ja ajaton muotoilu Pinta-asennettava tai ripustettava Joustava valaistustekniikka Voidaan asentaa jonoksi Klassinen muotoilu 3 tai 4 x 14/24W Erittely Ripustettava tai pinta-asennettava valaisin C10 sarjan muotoilulla. Valaisinrunko on vakiona valkoiseksi maalattua terästä, valkoiset synteettiset päätykappaleet. Hopeanharmaa (RAL 9006) toimitetaan tilaksesta. Optiikka lukittuu paikalleen asennettaessa ja saranoituu lampunvaihdon ajaksi kiinnitysjousien avulla. Toimitetaan moduulileveyksinä 150, 225, 440 ja 480. Useimpiin versioihin voidaan integroida LED-turvavalo (tavallinen, itsetestaava tai DALI-malli), läsnäolotunnistin tai yhdistetty läsnäolo- ja päivänvalotunnistin. Valonlähteet Yksi, kaksi, kolme tai neljä T5-lamppua sekä HE ja HO. Voidaan toimittaa lamput asennettuna. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF) tai analogisesti 1-10V himmennettävänä (HFDa). Voidaan toimittaa myös digitaalisesti ohjaavalla DSI (HFDd) tai DALI liitäntälaitteella. Asennus Asennus suoraan kattopintaan tai ripustuskiskoon. Voidaan myös ripustaa pikasäädettävällä vaijerilla, jolloin liitosjohto toimii toisen pään ripustimena. Ainutlaatuista ripustusjärjestelmää voidaan käyttää myös vinoissa katoissa. Ripustustettaessa tasapaino tilattava erikseen. Ripustimet tilattava erikseen. Kytkentä Läpivienti valaisimen päältä tai päätykappaleista. Ryhmäjohdon kytkentä 5-napaisella pikaliittimellä 5 x 2 x 2,5 mm². Optiikka SL/SU T5- lampuille kehitetty Softlight- optiikka estää tehokkaasti häikäisyn ja on helppo pitää puhtaana. Merkintä SU suoraa/epäsuoraa valaistusta varten. SU myös käytettäessä kahta lamppua samassa valoaukossa. Design: Formel Industridesign AS B 52 E C C1 40 L IP20, Ta = 30ºC HO/ Ta = 45ºC HE F T16 Tuotenimi Paino Valonlähde Kanta Valonjako HF DALI HFDa B L C C1 E kg ZVEI C10-S SL C C C T16(T5) G5 A C10-S SL C C C T16(T5) G5 A C10-S SL C C C T16(T5) G5 A C10-S SL C C C T16(T5) G5 A C10-S SU C C C T16(T5) G5 B C10-S SU C C C T16(T5) G5 B C10-S SU C C C T16(T5) G5 B C10-S SL C C C T16(T5) G5 A C10-S SL C C C T16(T5) G5 A C10-S SL C C C T16(T5) G5 A C10-S SL C C C T16(T5) G5 A C10-S SL C C C T16(T5) G5 A C10-S SL C C C T16(T5) G5 A C10-S SL C C C T16(T5) G5 A SEARCH FOR PRODUCTS C10 go 13

14 SISÄVALAISTUS pinta-asennus kattoon C10-S1 DL/DU Minimalistinen ja ajaton muotoilu Pinta-asennettava tai ripustettava Joustava valaistustekniikka Voidaan asentaa jonoksi Helppo kytkentä Pikasäädettävä ripustus Erittely Ripustettava tai pinta-asennettava valaisin C10 sarjan muotoilulla. Valaisinrunko on vakiona valkoiseksi maalattua terästä, valkoiset synteettiset päätykappaleet. Hopeanharmaa (RAL 9006) toimitetaan tilaksesta. Optiikka lukittuu paikalleen asennettaessa ja saranoituu lampunvaihdon ajaksi kiinnitysjousien avulla. Toimitetaan moduulileveyksinä 150, 225, 440 ja 480. Useimpiin versioihin voidaan integroida LED-turvavalo (tavallinen, itsetestaava tai DALI-malli), läsnäolotunnistin tai yhdistetty läsnäolo- ja päivänvalotunnistin. Valonlähteet Yksi, kaksi, kolme tai neljä T5-lamppua sekä HE ja HO. Voidaan toimittaa lamput asennettuna. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF) tai analogisesti 1-10V himmennettävänä (HFDa). Voidaan toimittaa myös digitaalisesti ohjaavalla DSI (HFDd) tai DALI liitäntälaitteella. Design: Formel Industridesign AS E C C1 40 Asennus Asennus suoraan kattopintaan tai ripustuskiskoon. Voidaan myös ripustaa pikasäädettävällä vaijerilla, jolloin liitosjohto toimii toisen pään ripustimena. Ainutlaatuista ripustusjärjestelmää voidaan käyttää myös vinoissa katoissa. Ripustustettaessa tasapaino tilattava erikseen. Ripustimet tilattava erikseen. B 52 L Kytkentä Läpivienti valaisimen päältä tai päätykappaleista. Ryhmäjohdon kytkentä 5-napaisella pikaliittimellä 5 x 2 x 2,5 mm². Optiikka DL/DU Kiiltoeloksoitu, erinomaisesti häikäisyn estävä peilioptiikka T5- lamppuja varten. Merkintä DU suoraa/epäsuoraa valaistusta varten. DU myös käytettäessä kahta lamppua samassa valoaukossa. IP20, Ta = 30ºC HO/ Ta = 45ºC HE F Pyydettäessä SEARCH FOR PRODUCTS C10 go 14

15 SISÄVALAISTUS pinta-asennus kattoon C10-S1 WL Minimalistinen ja ajaton muotoilu Pinta-asennettava tai ripustettava Joustava valaistustekniikka Voidaan asentaa jonoksi Helppo kytkeä Pikasäädettävä ripustus Erittely Ripustettava tai pinta-asennettava valaisin C10 sarjan muotoilulla. Valaisinrunko on vakiona valkoiseksi maalattua terästä, valkoiset synteettiset päätykappaleet. Hopeanharmaa (RAL 9006) toimitetaan tilaksesta. Optiikka lukittuu paikalleen asennettaessa ja saranoituu lampunvaihdon ajaksi kiinnitysjousien avulla. Toimitetaan moduulileveyksinä 150, 225, 440 ja 480. Useimpiin versioihin voidaan integroida LED-turvavalo (tavallinen, itsetestaava tai DALI-malli), läsnäolotunnistin tai yhdistetty läsnäolo- ja päivänvalotunnistin. Valonlähteet Yksi, kaksi, kolme tai neljä T5-lamppua sekä HE ja HO. Voidaan toimittaa lamput asennettuna. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF) tai analogisesti 1-10V himmennettävänä (HFDa). Voidaan toimittaa myös digitaalisesti ohjaavalla DSI (HFDd) tai DALI liitäntälaitteella. Design: Formel Industridesign AS E C C1 40 Asennus Asennus suoraan kattopintaan tai ripustuskiskoon. Voidaan myös ripustaa pikasäädettävällä vaijerilla, jolloin liitosjohto toimii toisen pään ripustimena. Ainutlaatuista ripustusjärjestelmää voidaan käyttää myös vinoissa katoissa. Ripustustettaessa tasapaino tilattava erikseen. Ripustimet tilattava erikseen. B 52 L Kytkentä Läpivienti valaisimen päältä tai päätykappaleista. Ryhmäjohdon kytkentä 5-napaisella pikaliittimellä 5 x 2 x 2,5 mm². Optiikka WL Valkoiseksi maalattu alumiinilamelli, merkintä WL. IP20, Ta = 30ºC HO/ Ta = 45ºC HE F Pyydettäessä SEARCH FOR PRODUCTS C10 go 15

16

17 SISÄVALAISTUS pinta-asennus kattoon C10-S2 LL/LU Minimalistinen vaikutelma Voidaan asentaa jonoksi 1 tai 2 lamppua samassa moduulissa Myös ripustusasennukseen Ripustettava versio Jonoliitos Erittely Minimalistisesti muotoiltu pinta-asennettava tai ripustettava valaisin suoraan yleisvalaistukseen. Valaisimen runko on valkoiseksi maalattua terästä, päätykappaleet kierrätetävää ABS muovia. Optiikka lukittuu itsestään ja saranoituu lampunvaihdon ajaksi. Ripustimet tilataan erikseen. Saatavana myös ramppiasennuksiin jonoasennuskappaleet, jotka tilattava erikseen. Useimpiin versioihin voidaan integroida LED-turvavalo (tavallinen, itsetestaava tai DALI-malli), läsnäolotunnistin tai yhdistetty läsnäolo- ja päivänvalotunnistin. Valonlähteet 1-lamppuinen versio 28,35,49,54 ja 80W T5-loistelamppuille. 2-lamppuinen versio 28,35 ja 49W T5-loistelampuille. Voidaan toimittaa lamppuineen. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF). Voidaan tilauksesta toimittaa myös eri himmennyksillä: 1-10V analoginen (HFDa), DSI digitaalinen (HFDd) ja DALI. Asennus Asennetaan suoraan kattopintaan tai ripustuskiskoon. Vaihtoehtoisesti voidaan ripustaa erikseen tilattavilla Glamox-vakioripustimilla. Valaisin on tasapainotettu vakiona. Optiikka LL/LU Glamox puolihimmeä matalaluminanssioptiikka LL/ LU on suunniteltu T5-loistelampulle. Optiikka antaa hyvän häikäisysuojan ja on helppo puhdistaa. LU optiikkassa käytetään kahta lamppua samassa valoaukossa. Design: Formel Industridesign AS IP20, Ta = 30ºC HO/ Ta = 45ºC HE F C1 C2 L Kytkentä Läpivienti valaisimen päältä tai päätykappaleista. Ryhmäjohdon kytkentä 5-napaisella pikaliittimellä 5 x 2 x 2,5 mm². T16 Tuotenimi Paino Valonlähde Kanta Valonjako HF HFDa DALI L C C1 kg ZVEI C10-S2 128 LL C C C T16(T5) G5 A C10-S2 135 LL C C C T16(T5) G5 A C10-S2 149 LL C C C T16(T5) G5 A C10-S2 154 LL C C C T16(T5) G5 A C10-S2 228 LU C T16(T5) G5 B C10-S2 235 LU C T16(T5) G5 B C10-S2 249 LU C T16(T5) G5 B SEARCH FOR PRODUCTS C10 go 17

18 SISÄVALAISTUS pinta-asennus kattoon C10-S2 SL/SU Minimalistinen vaikutelma Voidaan asentaa jonoksi 1 tai 2 lamppua samassa moduulissa Myös ripustusasennukseen Helppo huoltaa Moderni muotoilu Erittely Minimalistisesti muotoiltu pinta-asennettava tai ripustettava valaisin suoraan yleisvalaistukseen. Valaisimen runko on valkoiseksi maalattua terästä, päätykappaleet kierrätetävää ABS muovia. Optiikka lukittuu itsestään ja saranoituu lampunvaihdon ajaksi. Ripustimet tilataan erikseen. Saatavana myös ramppiasennuksiin jonoasennuskappaleet, jotka tilattava erikseen. Useimpiin versioihin voidaan integroida LED-turvavalo (tavallinen, itsetestaava tai DALI-malli), läsnäolotunnistin tai yhdistetty läsnäolo- ja päivänvalotunnistin. Valonlähteet 1-lamppuinen versio 28,35,49,54 ja 80W T5-loistelamppuille. 2-lamppuinen versio 28,35 ja 49W T5-loistelampuille. Voidaan toimittaa lamppuineen. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF). Voidaan tilauksesta toimittaa myös eri himmennyksillä: 1-10V analoginen (HFDa), DSI digitaalinen (HFDd) ja DALI. Asennus Asennetaan suoraan kattopintaan tai ripustuskiskoon. Vaihtoehtoisesti voidaan ripustaa erikseen tilattavilla Glamox-vakioripustimilla. Valaisin on tasapainotettu vakiona. Kytkentä Läpivienti valaisimen päältä tai päätykappaleista. Ryhmäjohdon kytkentä 5-napaisella pikaliittimellä 5 x 2 x 2,5 mm². Optiikka SL/SU T5- lampuille kehitetty Softlight- optiikka estää tehokkaasti häikäisyn ja on helppo pitää puhtaana. Merkintä SU suoraa/epäsuoraa valaistusta varten. SU myös käytettäessä kahta lamppua samassa valoaukossa. Design: Formel Industridesign AS C1 C2 L IP20, Ta = 30ºC HO/ Ta = 45ºC HE F T16 Tuotenimi Paino Valonlähde Kanta Valonjako HF HFDa DALI L C C1 kg ZVEI C10-S2 128 SL C C C T16(T5) G5 A C10-S2 135 SL C C C T16(T5) G5 A C10-S2 149 SL C C C T16(T5) G5 A C10-S2 154 SL C C C T16(T5) G5 A C10-S2 228 SU C C C T16(T5) G5 B C10-S2 235 SU C C C T16(T5) G5 B C10-S2 249 SU C C C T16(T5) G5 B SEARCH FOR PRODUCTS C10 go 18

19 SISÄVALAISTUS pinta-asennus kattoon C10-S2 DL/DU Minimalistinen vaikutelma Voidaan asentaa jonoksi 1 tai 2 lamppua samassa moduulissa Myös ripustusasennukseen Helppo huoltaa Moderni muotoilu Erittely Minimalistisesti muotoiltu pinta-asennettava tai ripustettava valaisin suoraan yleisvalaistukseen. Valaisimen runko on valkoiseksi maalattua terästä, päätykappaleet kierrätetävää ABS muovia. Optiikka lukittuu itsestään ja saranoituu lampunvaihdon ajaksi. Ripustimet tilataan erikseen. Saatavana myös ramppiasennuksiin jonoasennuskappaleet, jotka tilattava erikseen. Useimpiin versioihin voidaan integroida LED-turvavalo (tavallinen, itsetestaava tai DALI-malli), läsnäolotunnistin tai yhdistetty läsnäolo- ja päivänvalotunnistin. Valonlähteet 1-lamppuinen versio 28,35,49,54 ja 80W T5-loistelamppuille. 2-lamppuinen versio 28,35 ja 49W T5-loistelampuille. Voidaan toimittaa lamppuineen. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF). Voidaan tilauksesta toimittaa myös eri himmennyksillä: 1-10V analoginen (HFDa), DSI digitaalinen (HFDd) ja DALI. Asennus Asennetaan suoraan kattopintaan tai ripustuskiskoon. Vaihtoehtoisesti voidaan ripustaa erikseen tilattavilla Glamox-vakioripustimilla. Valaisin on tasapainotettu vakiona. Design: Formel Industridesign AS C1 C2 L Kytkentä Läpivienti valaisimen päältä tai päätykappaleista. Ryhmäjohdon kytkentä 5-napaisella pikaliittimellä 5 x 2 x 2,5 mm². Optiikka DL/DU Kiiltoeloksoitu, erinomaisesti häikäisyn estävä peilioptiikka T5- lamppuja varten. Merkintä DU suoraa/epäsuoraa valaistusta varten. DU myös käytettäessä kahta lamppua samassa valoaukossa. IP20, Ta = 30ºC HO/ Ta = 45ºC HE F Pyydettäessä SEARCH FOR PRODUCTS C10 go 19

20

21 GLAMOX C10-S T8 GLAMOX C10-S T8 on pinta-asennettava valaisin luotettavalla tekniikalla. Valittavana useita optiikoita 1- ja 2-lamppuisena. 21

22 SISÄVALAISTUS pinta-asennus kattoon C10-S T8 FR Ajaton muotoilu Luotettava tekniikka Häikäisyn estävä optiikka Helppo asentaa Erittely Pinta-asennettava valaisin, jonka muotoilu C10- sarjasta. Valaisinrunko on vakiona valkoiseksi maalattua terästä, valkoiset synteettiset päätykappaleet. Optiikka estää epätoivottua hajavaloa ja saranoituu lampunvaihdon ajaksi kiinnitysjousen avulla. Valaisin voidaan toimittaa integroidulla turvavalolla. Saatavana kaksi modulikokoa, 180 (1 lamppu) ja 300 (2 lamppua). Valonlähde 1 lamppuinen T8 36 ja 58W. 2 lamppuinen T8 18, 36 ja 58W. Liitäntälaite Toimitetaan kompensoituna (F) tai elektronisella liitäntälaitteella (HF). Himmennettävät liitäntälaitteet toimitetaan tilauksesta. Asennus Valaisin asennetaan suoraan kattopintaan. Kytkentä Läpivienti valaisimen keskellä ja molemmissa päädyissä. Lohkaisuaihio Ø14 mm rungossa, 3 tai 5-napainen pikaliitin 2 x 2.5 mm². Voidaan toimittaa liitosjohdolla ja pistokkeella varustettuna. Optiikka FR Alumiininen kehys neljälle eri häikäisysuojalle: FR1 = Kaksoisprismaattinen muovi. FR2 = Opaali akryyli. FR3 = Valkoinen kehys. FR4 = Hopeoitu kehys. IP20, Ta = 25ºC F B 98 C L E T26 Tuotenimi Paino Valonlähde Kanta F HF B L C E kg ZVEI C10-S180 T8 136 C C T26(T8) G13 C10-S180 T8 158 C C T26(T8) G13 C10-S300 T8 218 C C T26(T8) G13 C10-S300 T8 236 C C T26(T8) G13 C10-S300 T8 258 C C T26(T8) G13 Tarvikkeet FR1 FR2 FR184X1250 1X36W FR184X1550 1X58W FR312X640 2X18W FR312X1250 2X36W FR312X1550 2X58W SEARCH FOR PRODUCTS C10 go

23 SISÄVALAISTUS pinta-asennus kattoon C10-S T8 DL/T8 Ajaton muotoilu Luotettava tekniikka Häikäisyn estävä optiikka Helppo asentaa Lohkaisuaihiot päädyissä Helppo lampunvaihto Erittely Pinta-asennettava valaisin, jonka muotoilu C10- sarjasta. Valaisinrunko on vakiona valkoiseksi maalattua terästä, valkoiset synteettiset päätykappaleet. Optiikka estää epätoivottua hajavaloa ja saranoituu lampunvaihdon ajaksi kiinnitysjousen avulla. Valaisin voidaan toimittaa integroidulla turvavalolla. Saatavana kaksi modulikokoa, 180 (1 lamppu) ja 300 (2 lamppua). Valonlähde 1 lamppuinen T8 36 ja 58W. 2 lamppuinen T8 18, 36 ja 58W. Liitäntälaite Toimitetaan kompensoituna (F) tai elektronisella liitäntälaitteella (HF). Himmennettävät liitäntälaitteet toimitetaan tilauksesta. Asennus Valaisin asennetaan suoraan kattopintaan. E Kytkentä Läpivienti valaisimen keskellä ja molemmissa päädyissä. Lohkaisuaihio Ø14 mm rungossa, 3 tai 5-napainen pikaliitin 2 x 2.5 mm². Voidaan toimittaa liitosjohdolla ja pistokkeella varustettuna. B 98 C L Optiikka DL/T8 Glamoxoitu darklight optiikka on helppo pitää puhtaana ja estää häikäisyn, merkintä DL. IP20, Ta = 25ºC F T26 Tuotenimi Paino Valonlähde Kanta Valonjako F HF B L C E kg ZVEI C10-S180 T8 136 DL C C T26(T8) G13 A C10-S180 T8 158 DL C C T26(T8) G13 A C10-S300 T8 218 DL C C T26(T8) G13 B C10-S300 T8 236 DL C C T26(T8) G13 B C10-S300 T8 258 DL C C T26(T8) G13 B SEARCH FOR PRODUCTS C10 go 23

24 SEARCH FOR PRODUCTS C10 go

25 GLAMOX C10-P1/C10-P2/C10-P3 GLAMOX C10-P1 on ajattomasti muotoiltu ripustettava valaisin. Se toimitetaan 150 moduulisena yksi- tai kaksilamppuisena. GLAMOX C10-P1 toimitetaan joko LL, SL/SU tai DL/DU optiikalla. GLAMOX C10-P2 on muotoilultaan klassinen ja moderni. Valaisin on kooltaan hyvin ohut ja kompakti. Valaisimessa on yksi tai kaksi lamppua samassa moduulissa ja optiikkana LL, SL/SU tai DL/DU. GLAMOX C10-P3 on optimaalinen ratkaisu solutoimistoihin. Valaisimessa on kolme loistelamppua, laaja epäsuora valonjako, mikrolamellioptiikka sekä vetokytkin vakiona. Yksi GLAMOX C10-P3 valaisin riittää valaisimemaan tyypillisen toimistosolun. 25

26 SISÄVALAISTUS ripustettavat C10-P1 LL/LU Minimalistinen ja ajaton muotoilu Suora ja epäsuora valonjako Joustava ripustusjärjestelmä Voidaan asentaa jonoksi Pikasäädettävä ripustus Erittely Ripustettava valaisin epäsuoralla valonjakolla, perinteinen muotoilu. Valaisinrunko on vakiona valkoiseksi maalattua terästä, valkoiset synteettiset päätykappaleet. Hopeanharmaa (RAL 9006) toimitetaan tilaksesta. Optiikka lukittuu paikalleen asennettaessa ja saranoituu lampunvaihdon ajaksi kiinnitysjousien avulla. Rungon leveys 154 mm. Useimpiin versioihin voidaan integroida LED-turvavalo (tavallinen, itsetestaava tai DALImalli), läsnäolotunnistin tai yhdistetty läsnäolo- ja päivänvalotunnistin. Valonlähteet Yksi tai kaksi T5-lamppua sekä HE ja HO. Voidaan toimittaa lamput asennettuna. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF) tai analogisesti 1-10V himmennettävänä (HFDa). Voidaan toimittaa myös digitaalisesti ohjaavalla DSI (HFDd) tai DALI liitäntälaitteella. Saatavana myös vetokytkimellä. Asennus Helppo asentaa pikasäädettävällä vaijerilla, jolloin liitosjohto toimii toisen pään ripustimena. Ainutlaatuista ripustusjärjestelmää voidaan käyttää myös vinoissa katoissa. Ripustus tilataan erikseen. Myös muita ripustimia tilauksesta. Design: Formel Industridesign AS Optiikka LL/LU Glamox puolihimmeä matalaluminanssioptiikka LL/ LU on suunniteltu T5-loistelampulle. Optiikka antaa hyvän häikäisysuojan ja on helppo puhdistaa. LU optiikkassa käytetään kahta lamppua samassa valoaukossa. B IP20, Ta = 30ºC-45ºC F 51 C L Kytkentä Ryhmäjohdon kytkentä 5-napaisella pikaliittimellä 2 x 2,5 mm². Voidaan toimittaa liitosjohdolla ja erilaisilla pistotulpilla. T16 Tuotenimi Paino Valonlähde Kanta Valonjako HF HFDa DALI B L C kg ZVEI C10-P1 128 LL C C C T16(T5) G5 A C10-P1 135 LL C C C T16(T5) G5 A C10-P1 149 LL C C C T16(T5) G5 A C10-P1 154 LL C C C T16(T5) G5 A C10-P1 228 LU C C T16(T5) G5 B C10-P1 235 LU C C T16(T5) G5 B C10-P1 249 LU C C T16(T5) G5 B 26 SEARCH FOR PRODUCTS C10 go

27 SISÄVALAISTUS ripustettavat C10-P1 SL/SU Minimalistinen ja ajaton muotoilu Suora ja epäsuora valonjako Joustava ripustusjärjestelmä Voidaan asentaa jonoksi Pikasäädettävä ripustus Optiikan pölysuojaus Erittely Ripustettava valaisin epäsuoralla valonjakolla, perinteinen muotoilu. Valaisinrunko on vakiona valkoiseksi maalattua terästä, valkoiset synteettiset päätykappaleet. Hopeanharmaa (RAL 9006) toimitetaan tilaksesta. Optiikka lukittuu paikalleen asennettaessa ja saranoituu lampunvaihdon ajaksi kiinnitysjousien avulla. Rungon leveys 154 mm. Useimpiin versioihin voidaan integroida LED-turvavalo (tavallinen, itsetestaava tai DALImalli), läsnäolotunnistin tai yhdistetty läsnäolo- ja päivänvalotunnistin. Valonlähteet Yksi tai kaksi T5-lamppua sekä HE ja HO. Voidaan toimittaa lamput asennettuna. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF) tai analogisesti 1-10V himmennettävänä (HFDa). Voidaan toimittaa myös digitaalisesti ohjaavalla DSI (HFDd) tai DALI liitäntälaitteella. Saatavana myös vetokytkimellä. Asennus Helppo asentaa pikasäädettävällä vaijerilla, jolloin liitosjohto toimii toisen pään ripustimena. Ainutlaatuista ripustusjärjestelmää voidaan käyttää myös vinoissa katoissa. Ripustus tilataan erikseen. Myös muita ripustimia tilauksesta. Design: Formel Industridesign AS Optiikka SL/SU T5- lampuille kehitetty Softlight- optiikka estää tehokkaasti häikäisyn ja on helppo pitää puhtaana. Merkintä SU suoraa/epäsuoraa valaistusta varten. SU myös käytettäessä kahta lamppua samassa valoaukossa. B IP20, Ta = 30ºC-45ºC F 52 C L Kytkentä Ryhmäjohdon kytkentä 5-napaisella pikaliittimellä 2 x 2,5 mm². Voidaan toimittaa liitosjohdolla ja erilaisilla pistotulpilla. T16 Tuotenimi Paino Valonlähde Kanta Valonjako HF HFDa DALI B L C kg ZVEI C10-P1 128 SL C C C T16(T5) G5 A C10-P1 135 SL C C C T16(T5) G5 A C10-P1 149 SL C C C T16(T5) G5 A C10-P1 154 SL C C C T16(T5) G5 A C10-P1 228 SU C C C T16(T5) G5 B C10-P1 235 SU C C C T16(T5) G5 B C10-P1 249 SU C C C T16(T5) G5 B C10-P1 254 SU C C C T16(T5) G5 B SEARCH FOR PRODUCTS C10 go 27

28 SISÄVALAISTUS ripustettavat C10-P1 DL/DU Minimalistinen ja ajaton muotoilu Suora ja epäsuora valonjako Joustava ripustusjärjestelmä Voidaan asentaa jonoksi Helppo kytkentä Helppo vaihtaa lamput Erittely Ripustettava valaisin epäsuoralla valonjakolla, perinteinen muotoilu. Valaisinrunko on vakiona valkoiseksi maalattua terästä, valkoiset synteettiset päätykappaleet. Hopeanharmaa (RAL 9006) toimitetaan tilaksesta. Optiikka lukittuu paikalleen asennettaessa ja saranoituu lampunvaihdon ajaksi kiinnitysjousien avulla. Rungon leveys 154 mm. Useimpiin versioihin voidaan integroida LED-turvavalo (tavallinen, itsetestaava tai DALImalli), läsnäolotunnistin tai yhdistetty läsnäolo- ja päivänvalotunnistin. Valonlähteet Yksi tai kaksi T5-lamppua sekä HE ja HO. Voidaan toimittaa lamput asennettuna. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF) tai analogisesti 1-10V himmennettävänä (HFDa). Voidaan toimittaa myös digitaalisesti ohjaavalla DSI (HFDd) tai DALI liitäntälaitteella. Saatavana myös vetokytkimellä. Design: Formel Industridesign AS C L Asennus Helppo asentaa pikasäädettävällä vaijerilla, jolloin liitosjohto toimii toisen pään ripustimena. Ainutlaatuista ripustusjärjestelmää voidaan käyttää myös vinoissa katoissa. Ripustus tilataan erikseen. Myös muita ripustimia tilauksesta. B 52 Kytkentä Ryhmäjohdon kytkentä 5-napaisella pikaliittimellä 2 x 2,5 mm². Voidaan toimittaa liitosjohdolla ja erilaisilla pistotulpilla. Optiikka DL/DU Kiiltoeloksoitu, erinomaisesti häikäisyn estävä peilioptiikka T5- lamppuja varten. Merkintä DU suoraa/epäsuoraa valaistusta varten. DU myös käytettäessä kahta lamppua samassa valoaukossa. IP20, Ta = 30ºC - 45ºC F Pyydettäessä SEARCH FOR PRODUCTS C10 go 28

29 SISÄVALAISTUS ripustettavat C10-P1/S1 Ripustus/Tarvikkeet Täydellinen ripustusjärjestelmä Johto 2,5 m Vaijeri 1,5 m Pikasäädettävä CP 3 x 0,75 Johto 3 x 0,75 Johto 5 x 0, Yksittäisvaijeri 1,5 m 150 moduuli 225 moduuli Täydellinen kattokuppisarja Pikakiinitys T-profiiliin 15 mm 24 mm Putki (kpl.) 25 cm 40 cm 55 cm 75 cm

30 30 T16

31 SISÄVALAISTUS ripustettavat C10-P2 LL/LU Ripustettava valaisin klassisella muotoilulla Voidaan asentaa jonoksi 1 tai 2 lamppua samassa moduulissa Optiikka suunniteltu T5-loistelampuille Jonoliitos Korkeuden pikasäätö Erittely Klassinen valaisin uudella ilmeellä. Vain suoraan yleisvalaistukseen. Valaisinrunko on valkoiseksi maalattua terästä ja päätykappaleet kierrätettävää ABS muovia. Hopeanharmaa RAL 9006 on saatavana tilauksesta. Voidaan toimittaa vakioripustuksella (MNT). Saatavana myös ramppiasennuksiin jonoasennuskappaleet, jotka tilattava erikseen. Useimpiin versioihin voidaan integroida LED-turvavalo (tavallinen, itsetestaava tai DALI-malli), läsnäolotunnistin tai yhdistetty läsnäolo- ja päivänvalotunnistin. Valonlähteet 1-lamppuinen versio 28,35,49,54 ja 80W T5-loistelamppuille. 2-lamppuinen versio 28, 35, 49 ja 54W T5-loistelampuille. Voidaan toimittaa lamppuineen. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF). Voidaan tilauksesta toimittaa myös eri himmennyksillä: 1-10V analoginen (HFDa), DSI digitaalinen (HFDd) ja DALI. Asennus Ripustimet tilataan erikseen. Valaisin on tasapainotettu vakiona. Kytkentä Ryhmäjohdon kytkentä 5-napaisella pikaliittimellä 5 x 2 x 2,5 mm². Voidaan toimittaa liitosjohdolla ja erilaisilla pistokkeilla. Design: Formel Industridesign AS Optiikka LL/LU Glamox puolihimmeä matalaluminanssioptiikka LL/ LU on suunniteltu T5-loistelampulle. Optiikka antaa hyvän häikäisysuojan ja on helppo puhdistaa. LU optiikkassa käytetään kahta lamppua 74 samassa valoaukossa. 97 IP20, Ta = 30ºC F C L T16 Tuotenimi Paino Valonlähde Kanta Valonjako HF HFDa DALI L C kg ZVEI C10-P2 128 LL C C C T16(T5) G5 A C10-P2 135 LL C C C T16(T5) G5 A C10-P2 149 LL C C C T16(T5) G5 A C10-P2 154 LL C C C T16(T5) G5 A C10-P2 228 LU C C T16(T5) G5 B C10-P2 235 LU C C T16(T5) G5 B C10-P2 249 LU C C T16(T5) G5 B SEARCH FOR PRODUCTS C10 go 31

32 SISÄVALAISTUS ripustettavat C10-P2 SL/SU Ripustettava valaisin klassisella muotoilulla Voidaan asentaa jonoksi 1 tai 2 lamppua samassa moduulissa Optiikka suunniteltu T5-loistelampuille Helppo huoltaa Klassinen muotoilu Erittely Klassinen valaisin uudella ilmeellä. Vain suoraan yleisvalaistukseen. Valaisinrunko on valkoiseksi maalattua terästä ja päätykappaleet kierrätettävää ABS muovia. Hopeanharmaa RAL 9006 on saatavana tilauksesta. Voidaan toimittaa vakioripustuksella (MNT). Saatavana myös ramppiasennuksiin jonoasennuskappaleet, jotka tilattava erikseen. Useimpiin versioihin voidaan integroida LED-turvavalo (tavallinen, itsetestaava tai DALI-malli), läsnäolotunnistin tai yhdistetty läsnäolo- ja päivänvalotunnistin. Valonlähteet 1-lamppuinen versio 28,35,49,54 ja 80W T5-loistelamppuille. 2-lamppuinen versio 28, 35, 49 ja 54W T5-loistelampuille. Voidaan toimittaa lamppuineen. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF). Voidaan tilauksesta toimittaa myös eri himmennyksillä: 1-10V analoginen (HFDa), DSI digitaalinen (HFDd) ja DALI. Asennus Ripustimet tilataan erikseen. Valaisin on tasapainotettu vakiona. Kytkentä Ryhmäjohdon kytkentä 5-napaisella pikaliittimellä 5 x 2 x 2,5 mm². Voidaan toimittaa liitosjohdolla ja erilaisilla pistokkeilla.. Optiikka SL/SU T5- lampuille kehitetty Softlight- optiikka estää tehokkaasti häikäisyn ja on helppo pitää puhtaana Merkintä SU suoraa/epäsuoraa valaistusta varten SU myös käytettäessä kahta lamppua samassa valoaukossa. IP20, Ta = 30ºC F Design: Formel Industridesign AS C L T16 Tuotenimi Paino Valonlähde Kanta Valonjako HF HFDa DALI L C kg ZVEI C10-P2 128 SL C C C T16(T5) G5 A C10-P2 135 SL C C C T16(T5) G5 A C10-P2 149 SL C C C T16(T5) G5 A C10-P2 154 SL C C C T16(T5) G5 A C10-P2 228 SU C C C T16(T5) G5 B C10-P2 235 SU C C C T16(T5) G5 B C10-P2 249 SU C C C T16(T5) G5 B SEARCH FOR PRODUCTS C10 go 32

33 SISÄVALAISTUS ripustettavat C10-P2 DL/DU Ripustettava valaisin klassisella muotoilulla Voidaan asentaa jonoksi 1 tai 2 lamppua samassa moduulissa Optiikka suunniteltu T5-loistelampuille Helppo huoltaa Klassinen muotoilu Erittely Klassinen valaisin uudella ilmeellä. Vain suoraan yleisvalaistukseen. Valaisinrunko on valkoiseksi maalattua terästä ja päätykappaleet kierrätettävää ABS muovia. Hopeanharmaa RAL 9006 on saatavana tilauksesta. Voidaan toimittaa vakioripustuksella (MNT). Saatavana myös ramppiasennuksiin jonoasennuskappaleet, jotka tilattava erikseen. Useimpiin versioihin voidaan integroida LED-turvavalo (tavallinen, itsetestaava tai DALI-malli), läsnäolotunnistin tai yhdistetty läsnäolo- ja päivänvalotunnistin. Valonlähteet 1-lamppuinen versio 28,35,49,54 ja 80W T5-loistelamppuille. 2-lamppuinen versio 28, 35, 49 ja 54W T5-loistelampuille. Voidaan toimittaa lamppuineen. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF). Voidaan tilauksesta toimittaa myös eri himmennyksillä: 1-10V analoginen (HFDa), DSI digitaalinen (HFDd) ja DALI. Asennus Ripustimet tilataan erikseen. Valaisin on tasapainotettu vakiona. Design: Formel Industridesign AS C L Kytkentä Ryhmäjohdon kytkentä 5-napaisella pikaliittimellä 5 x 2 x 2,5 mm². Voidaan toimittaa liitosjohdolla ja erilaisilla pistokkeilla. Optiikka DL/DU Kiiltoeloksoitu, erinomaisesti häikäisyn estävä peilioptiikka T5- lamppuja varten. Merkintä DU suoraa/epäsuoraa valaistusta varten. DU myös käytettäessä kahta lamppua samassa valoaukossa. IP20, Ta = 30ºC F Pyydettäessä SEARCH FOR PRODUCTS C10 go 33

34 SISÄVALAISTUS ripustettavat C10-P2/S2 Ripustimet/Tarvikkeet Täydellinen ripustusjärjestelmä Johto 2,5 m Vaijeri 1,5 m Pikasäädettävä CP 3 x 0,75 Johto 3 x 0,75 Johto 5 x 0, Yksittäinen vajeriripustus 1,5 m 4,0 m Täydellinen kattokuppisarja Pikakiinitys T-profiiliin 15 mm 24 mm Putki (kpl.) 25 cm 40 cm 55 cm 75 cm

35 SISÄVALAISTUS tarvikkeet C10-S1/P1 Tarvikkeet A B C 14/24W 14/24W 28/54W 35/49W 28/54W 28/54W 35/49W 14/24W 35/49W 35/49W 28/54W 14/24W D E F Tarvikepakkaus jonoasennukseen: Pakkaus sisältää: Johdot läpijohdotusta varten, hajavalosuojan ja ruuvin mutterilla. C10 P1/S1 A: B: C/D: E/F: C10 P2/S2 B: C/D: Tasapaino C10-S1* *Tasapaino C10-P1:tä varten toimitetaan valaisimen mukana 1-putkinen 2-putkinen HF HFDa/HFDd/DALI Pölysuoja 1-putkinen 2-putkinen 28/54W /49W * Käytetään katoissa, joissa kattolevy on T-profiilin alapuolella Pikasäätövaijerit Ja kiinnityskiskot vapaaseen sijoitukseen. Pakkaus sisältää 2 vaijeria. Kisko 600-modulin T-profiiliin Tuote no.: Suora asennus 15mm:n T-profiiliin 600-moduliin Tuote no.: * Asennus kiinteään levykattoon Tuote no.: Välikannake pinta-asennukseen Tekee tilan kaapelille valaisimen yläpinnan ja katon välille. Kaksi kappaletta Tuote no.:

36

37 SISÄVALAISTUS ripustettavat C10-P3 ML Toiminnallinen muotoilu Miellyttävä valonjako toimistokäyttöön Vetokytkin ylä- ja alavalolle Toimitetaan ripustusten kanssa Jaettu vaijeriripustus molemmissa päissä Vetokytkin vakiona Erittely Ripustettava 3-lamppuinen valaisin suoralla ja voimakkaalla epäsuoralla valonjaolla. Modernin minimalistinen muotoilu soveltuu mainiosti nykyaikaisiin avokonttoreihi Valaisin toimitetaan hopean harmaana (RAL 9006) valaisinrunkoon kiinitetyllä mikrolamellioptiikalla. Synteettiset harmaat päätykappaleet. 3-portainen vetokytkin vakiona. Valonlähteet T5 loistelamput 3x28, 3x35 tai 3x49W. 830 lamput saatavana asennettuina. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF). Asennus Toimitetaan valmiiksi asennetulla ripustuksella. Voidaan asentaa vinokattoihin. Ripustuksen tasapainotus on helppoa. Design: Formel Industridesign AS C Kytkentä Kaikki versiot toimitetaan ripustuksella. 830 lampulliset versiot toimitetaan liitosjohdolla ja pistotulpalla. Lamputtomat versiot toimitetaan 3-napaisella liitosjohdolla L Optiikka Mikrolamellioptiikka ML valaisee miellyttävästi ilman häikäisyä. IP20, Ta = 25ºC HE/ 35ºC HO F T16 Tuotenimi Paino Valonlähde Kanta Valonjako HF L C kg ZVEI C10-P3 328 PRE C2 CS3 ML C T16 G5 A C10-P3 335 PRE C2 CS3 ML C T16 G5 A C10-P3 349 PRE C2 CS3 ML C T16 G5 A SEARCH FOR PRODUCTS C10 go 37

38

39 GLAMOX C10-W Glamox C10-W on erityisesti mataliin käytäviin tarkoitettu seinävalaisin. Ideaali tiloihin, joiden katoissa ei ole tarpeeksi tilaa upotettaville valaisimille. Glamox C10-W on saatavana kahtena mallina. Toinen ylävalolla seinään asennettavaksi ja toinen ilman ylävaloa asennettavaksi seinän ja katon kulmaan. 39

40 SISÄVALAISTUS pinta-asennus seinään C10-W Minimalistinen ja ajaton muotoilu Antaa häikäisemättömän valaistuksen esim. käytävään Tehokas valaistus lattiaan Helppo asentaa Ylävalo WU-versiossa Erittely Seinälle asennettava valaisin C10 muotoilulla. Valaisin voidaan toimittaa ylävalolla (WU) tai ilman (W). Valaisimen runko on valkoiseksi maalattua terästä. Päätykappaleet ovat valkoiset ja synteettiset. Häikäisysuoja pursotettua opaalia ja kirkasta polykarbonaattia. Valonlähde T5-loistelamppu 14, 28, 35 tai 49W. Vain yhden lampun versio. Voidaan toimittaa myös lampulla varustettuna. Liitäntälaite Toimitetaan elektronisella liitäntälaitteella (HF) tai DALI:lla. Voidaan tilauksesta myös toimittaa analogisella himmennyksellä (HFDa) tai digitaalisesti himmentävällä DSI-liitäntälaitteella (HFDd). Design: Hans Bleken Ruud Asennus Helppo asentaa suoraan seinälle. Kiinnitys kahdella ruuvilla. C L 20 Kytkentä Läpivienti valaisimen takaa tai päätykappaleista. Kytkentä 3-napaisella pikaliittimellä (2x2,5 mm²) C10 W C10 WU Optiikka Polykarbonaattikupu on heijastuksen välttämiseksi edestä opalisoitu. Alapuolelta kupu on kirkas lattian valaistuksen tehokkuuden optimoimiseksi. IP20, Ta=40 C ; 49W/Ta=30 C F T16 Tuotenimi Paino Valonlähde Kanta Valonjako HF DALI L C kg ZVEI C10-W 128 CO C C T16(T5) G5 A C10-W 135 CO C C T16(T5) G5 A C10-W 149 CO C C T16(T5) G5 A C10-WU 128 CO C C T16(T5) G5 B C10-WU 135 CO C C T16(T5) G5 B C10-WU 149 CO C C T16(T5) G5 B SEARCH FOR PRODUCTS C10 go 40

41

42 Turvavalo Esteettisesti turvavalaistusta pidetään usein välttämättömänä pahana, jonka pitäisi olla niin huomaamaton kuin mahdollista. Glamox pystyy tarjoamaan täydellisen valikoiman poistumis- ja poistumisreittivalaisimia integroituina LED-sovelluksina useimpiin sisävalaisimiimme. Turvavalon integrointi valaisimen sisään on usein ainoa tapa vastata modernien rakennusten esteettisiin vaatimuksiin. LED-teknologian etu turvavalaistuksessa on erillisen turvavalaistukseen tarkoitetun valonlähteen varmatoimisuus ja lisäksi pienempi akkukapasiteetti ja siten pienemmät akku- ja huoltokustannukset. Turvavalaistukseen on erillinen valonlähde, joka lisää myös turvallisuutta. Glamox pystyy tarjoamaan myös tavanomaisempia integroituja turvavaloja, kun tilassa tarvitaan enemmän valoa (esimerkiksi korkeat katot). Kaikki ratkaisumme ovat saatavissa Standardi (S), Itsetestaus (ST) ja osoitteellisena (DALI) versioina. Tavoitteenamme on tarjota täydellisiä ratkaisuja, missä alhaiset huoltokustannukset ja korkea luotettavuus on saavutettu. Käyttämällä pikaliittimiä akkujen, LED:in ja elektroniikan kytkemisessä, asennukseen ja huoltoon käytettävä aika on saatu minimoitua. Avoimen alueen turvavalaistusratkaisumme perustuvat valaisimeen integroituun LED teknologiaan. LED heijastinteknologiamme kattaa jopa 44 m² alueen turvavalaistusmääräysten mukaisesti. Diodin valonjako on halkaisijaltaan 7,5 m (0,5 lux avoimen alueen valaistus) 2,5 metrin asennuskorkeudessa. 42

43 SENSORIT SENSORIT Energian säästämisestä tulee yhä tärkeämpää suunniteltaessa uusia rakennuksia tai peruskorjattaessa vanhoja. Liikerakennuksen valaistus muodostaa nykyään % sen energiankäytöstä. Suurimpia työterveys-, ympäristö- ja turvallisuusongelmia modernissa rakennuksessa ovat ylimääräisen lämmön poistaminen kesällä ja rakennuksen lämmittäminen talvella. Kun valaistuksen energiankulutusta vähennetään, rahaa säästyy ja kesällä on vähemmän ylimääräistä lämpöä. Helpoin tapa säästää sähköä on sammuttaa valo, kun huoneessa ei ole ihmisiä, tai säätää valaistusta, kun päivänvaloa on riittävästi. Uudenaikaiset sensorit ja ohjaustekniiikka auttavat saavuttamaan tämän tavoitteen. Yleensä käytetään ulkoisia sensoreita, jotka yhdistetään valaistukseen. Käytettävissä on erilaisia sensoreita, jotka tunnistavat, onko huoneessa ihmisiä. Osa niistä reagoi ääneen, mutta useimmat reagoivat liikkeisiin joko dopplerilmiön avulla (UHF-tunnistimet) tai lämmön siirtymiseen (PIR = Present Infra Red sensor). INTEGROITU SENSORI Glamox on integroinut sensorit valaisinten sisään asentamisen ja suunnittelemisen helpottamiseksi sekä virheiden mahdollisuuksien vähentämiseksi. Sisävalaisimissa käytetään kahta IRpohjaista läsnäolotunnistinratkaisua (PIR) ja monitoimitunnistinta, joka havaitsee sekä läsnäolon että päivänvalon. Jos valaisimissa on tiiviit kuvut, infrapunaa ei voi käyttää, sillä se reagoi valaisimen kuvun lämpötilan muuttumiseen. Siksi käytämme ultraäänitunnistinta, joka perustuu dopplerilmiöön. Kun sensori integroidaan valaisimeen, asennusten määrä vähenee. Samalla sensori sijoitetaan käyttäjän lähelle. Muista, että kun valaisinta käytetään vähemmän, myös loisteputken ja elektroniikan käyttöikä pitenee. Siksi sensorin käyttäminen parantaa kokonaistaloudellisuutta. S-SENSORI Tämä itsenäisesti toimiva IR-sensori ohjaa valaisinta, johon se on asennettu. Se sytyttää tai sammuttaa valaisimen sen mukaan, onko huoneessa ihmisiä. Aikaviive voidaan asettaa sensorin takaosan avulla. M-SENSORI Tämä IR-pääsensori voi ohjata jopa 19 orjavalaisinta. Useita pääsensoreita voidaan yhdistää toisiinsa kattavuuden parantamiseksi. Tämä sensori himmentää valaistuksen noin 10 prosenttiin, kun huoneessa ei ole ihmisiä. Se soveltuu mainiosti esimerkiksi toimistotiloihin tai lasiseinäisiin käytäviin, joiden varrella on huoneita. Orjavalaisimina käytetään tavallisia HFDdliitännällä varustettuja valaisimia. Aikaviive voidaan asettaa sensorin takaosan avulla. D-SENSORI Tämä himmentävä monitoimipääsensori (IR ja päivänvalo) voi ohjata jopa 19 orjavalaisinta. Useita pääsensoreita voidaan yhdistää toisiinsa kattavuuden parantamiseksi. Tämä sensori sytyttää tai sammuttaa valaistuksen läsnäolon mukaan sekä säätelee valaistusta päivänvalon mukaan valmiiksi asetetulle tasolle. Tämä taso asetetaan narukytkimen avulla halutuksi. Taso tallennetaan vetämällä narukytkimestä kaksi kertaa nopeasti. Valaisin vahvistaa onnistuneen tallennuksen välähtämällä kaksi kertaa nopeasti. Narukytkin voidaan piilottaa valaisimeen tai jättää käyttäjän säädettäväksi, jotta valmiiksi asetettua tasoa voidaan muuttaa. Valaisin palaa valmiiksi asetetulle tasolle, kun se sammutetaan ja sytytetään. Tämä ratkaisu soveltuu mainiosti alueille, joille tulee runsaasti päivänvaloa. Orjavalaisimina käytetään tavallisia HFDd-liitännällä varustettuja valaisimia. U-TUNNISTIN Tämä pääsensorina toimiva ultraäänitunnistin pystyy ohjaamaan jopa 500 watin loisteputkikuormitusta. Se sytyttää tai sammuttaa valaisimen sen mukaan, onko huoneessa ihmisiä. Sensorin herkkyys on noin 9 metriä. Viive on 15 minuuttia. Herkkyttä ja viivettä voidaan säätää. On erityisen tärkeää löytää oikea herkkyysalue, jotta sensori pystyy reagoimaan pieniin värinöihin. U-sensori soveltuu erityisen hyvin teknisiin tiloihin, huoltokorjaamoihin ja muihin tiloihin, joissa valaisimet ovat lähellä toisiaan. 43
